1 D60 loistavia ratkaisuja

2 GLAMOX D60 nerokkaita ratkaisuja GLAMOX D60 on täydellinen sarja halogeenialasvaloja, joissa on Glamox Easy :n edut. GLAMOX D60 on kilpailukykyinen ja laadukas alasvalo, jota on saatavissa kuutena erilaisena variaationa. Valittavissa on sekä pyöreä että neliön muotoinen vaihtoehto. Värivaihtoehdot ovat valkoinen, kromattu, mattamessinki ja mattateräs. Joitakin malleja saa myös mustana. Työskentely GLAMOX D60:lla on vaivatonta. Valaisimen voi asentaa ilman työkaluja. Valaisin toimitetaan täydellisenä ilman irrallisia osia - myös valonlähde on valmiiksi asennettu. Glamox D60 tarjoaa paljon mahdollisuuksia. Se tuottaa loistavaa valoa, jossa väritoisto on oikea. Se toimii hyvin himmennettynä ja on hieno sisustuselementti. Täydellisen valoratkaisun pitäisi sisältää paljon arvokkaita ominaisuuksia. Tuotteen pitää olla hyvin muotoiltu. Sen pitää sopia muuhun sisustukseen ja sen täytyy tietysti antaa oikeanlaista valoa. Oikea valo lisää tunnelmaa. Paras valoratkaisu tehdään GLAMOX D60:n avulla.

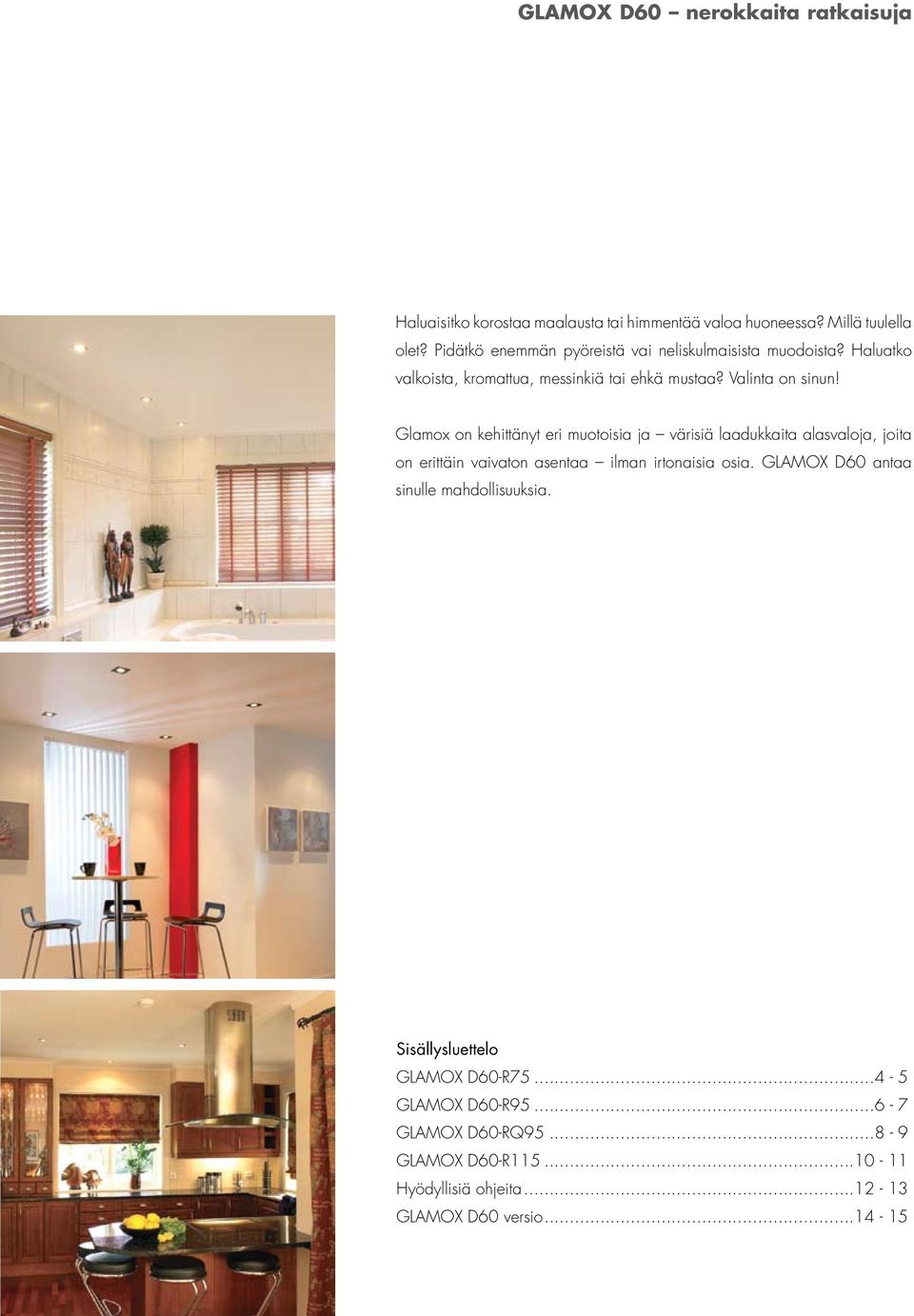

3 GLAMOX D60 nerokkaita ratkaisuja Haluaisitko korostaa maalausta tai himmentää valoa huoneessa? Millä tuulella olet? Pidätkö enemmän pyöreistä vai neliskulmaisista muodoista? Haluatko valkoista, kromattua, messinkiä tai ehkä mustaa? Valinta on sinun! Glamox on kehittänyt eri muotoisia ja värisiä laadukkaita alasvaloja, joita on erittäin vaivaton asentaa ilman irtonaisia osia. GLAMOX D60 antaa sinulle mahdollisuuksia. Sisällysluettelo GLAMOX D60-R GLAMOX D60-R GLAMOX D60-RQ GLAMOX D60-R Hyödyllisiä ohjeita GLAMOX D60 versio

4 4

5 ALASVALOT kattoon upotettavat D60-R75 Alasvalo toimitetaan Osram 12V halogeenilampulla Saatavana valkoinen, kromi, harjattu messinki ja harjattu teräs Helppo asennus ilman työkaluja Helppo lamppunvaihto, valaisinta voi kallistaa 30 Kytkentäkotelo. Helppo asennus. Erittelly 12V alasvalon runko on painevalettua alumiinia, väreinä valkoinen, kromi, harjattu messinki ja harjattu teräs. Helppo lampunvaihto. Valaisinta voi kallistaa 30. Muuntaja on tilattava erikseen. Valonlähde Toimitetaan valonlähteellä, 20W Osram Decostar Asennus Asennetaan kiinitysjousilla ilman työkaluja max 26 mm alakattoon. Kytkentä 2-napainen 2,5 mm² pikaliitin. Vedonpoistajat on integroitu kytkentäkoteloon. IP23, Ta=25 C F D60-R75 harjattu teräs. Ø65 30º 110 Ø QR CBC Tuotenimi Valkoinen Kromi Harjattu messinki Harjattu teräs Paino kg Valonlähde ZVEI Kanta D60-R75 12V 20W D D D D ,2 QR-CBC35 GU4 SEARCH FOR PRODUCTS S50 D60-R75 go 5

6 6

7 ALASVALOT kattoon upotettavat D60-R95 Alasvalo toimitetaan Osram 12V tai 240V halogeenilampulla Saatavana valkoinen, musta, kromi, harjattu messinki ja harjattu teräs Helppo asennus ilman työkaluja Musta versio on erikoiskäsitelty ulkokäyttöä varten D60-R95 valkoisena. D60-R95 240V. Erittely 12V tai 240V alasvalon runko on painevalettua alumiinia, väreinä valkoinen, musta, kromi, harjattu messinki ja harjattu teräs. Musta versio on fosfori kromi pinnoitettu ennen jauhemaalausta lisäsuojan saamiseksi ulkokäyttöä varten. Helppo lampunvaihto. Valaisinta voi kallistaa 30. Muuntaja on tilattava erikseen. Valonlähde Toimitetaan 12V valonlähteellä, 35W Osram Decostar 51 Alu 36 tai 240V valonlähteellä, 50W Osram Halopar 16 Alu 35. Asennus Asennetaan kiinitysjousilla ilman työkaluja max 26 mm alakattoon. Kytkentä 2-napainen 2,5 mm² pikaliitin 12V valaisimeen. 3-napainen 2,5 mm² pikaliitin, joka on sovitettu läpikytkentää varten 240V valaisimeen. Vedonpoistajat on integroitu kytkentäkoteloon. D60-R95 harjattu teräs. Ø84 240V 30º Ø84 12V 30º IP44 (12V), IP23 (240V), Ta=25ºC F Ø Ø QPAR16 QR LP51 Tuotenimi Valkoinen Kromi Harjattu messinki Harjattu teräs Musta versio Paino kg Valonlähde ZVEI Kanta D60-R95 12V 35W IP44 D D D D D ,3 QR-LP51 GU5.3 D60-R95 240V 50W IP23 D D D D D ,3 QPAR 16 GU10 Tarvikkeet D60-R95 IP44 GLASS (5 PCS) Tuotenumero D SEARCH FOR PRODUCTS S50 D60-R95 go 7

8 8

9 ALASVALOT kattoon upotettavat D60-RQ95 Alasvalo toimitetaan Osram 12V tai 240V halogeenilampulla Saatavana valkoinen, kromi, harjattu messinki ja harjattu teräs Helppo asennus ilman työkaluja Helppo lamppunvaihto, valaisinta voi kallistaa 30 D60-RQ5 harjattuna messinkinä. D60-RQ95 12V. Erittely 12V tai 240V alasvalon runko on painevalettua alumiinia, väreinä valkoinen, kromi, harjattu messinki ja harjattu teräs. Helppo lampunvaihto. Valaisinta voi kallistaa 30. Muuntaja on tilattava erikseen. Valonlähde Toimitetaan 12V valonlähteellä, 35W Osram Decostar 51 Alu 36 tai 240V valonlähteellä, 50W Osram Halopar 16 Alu 35. Asennus Asennetaan kiinitysjousilla ilman työkaluja max 26 mm alakattoon. Kytkentä 2-napainen 2,5 mm² pikaliitin 12V valaisimeen. 3-napainen 2,5 mm² pikaliitin, joka on sovitettu läpikytkentää varten 240V valaisimeen. Vedonpoistajat on integroitu kytkentäkoteloon. D60-RQ95 harjattu teräs. 240V Ø84 30º Ø84 12V 30º IP44 (12V), IP23 Ta=25ºC F (240V), QPAR16 QR LP51 Tuotenimi Valkoinen Kromi Harjattu messinki Harjattu teräs Paino kg Valonlähde ZVEI Kanta D60-RQ95 12V 35W IP44 D D D D ,3 QR-LP51 GU5.3 D60-RQ95 240V 50W IP23 D D D D ,3 QPAR 16 GU10 Tarvikkeet D60-RQ95 IP44 GLASS (5 PCS) Tuotenumero D SEARCH FOR PRODUCTS S50 D60-RQ95 go 9

10 10

11 ALASVALOT kattoon upotettavat D60-R115 Alasvalo toimitetaan Osram 12V halogeenilampulla Saatavana valkoinen, kromi, harjattu messinki ja harjattu teräs Helppo asennus ilman työkaluja Helppo lamppunvaihto, valaisinta voi kallistaa 80 ja kiertää 350 Kytkentäkotelo. Helppo asennus. Erittely 12V alasvalon runko on painevalettua alumiinia, väreinä valkoinen, kromi, harjattu messinki ja harjattu teräs. Helppo lampunvaihto. Valaisinta voi kallistaa 80 ja kiertää 350. Muuntaja on tilattava erikseen. Valonlähde Toimitetaan valonlähteellä, 35W Osram Decostar 51 Alu º Ø105 80º 125 Asennus Asennetaan kiinitysjousilla ilman työkaluja max 20 mm alakattoon. Kytkentä 2-napainen 2,5 mm² pikaliitin. Vedonpoistajat on integroitu kytkentäkoteloon. IP23, Ta=25 C F D60-R115 harjattu teräs. Ø QR LP51 Harjattu Tuotenimi Valkoinen Kromi Harjattu teräs Paino kg Valonlähde Kanta messinki ZVEI D60-R115 12V 35W D D D D ,4 QR-LP51 GU5.3 SEARCH FOR PRODUCTS S50 D60-R115 go 11

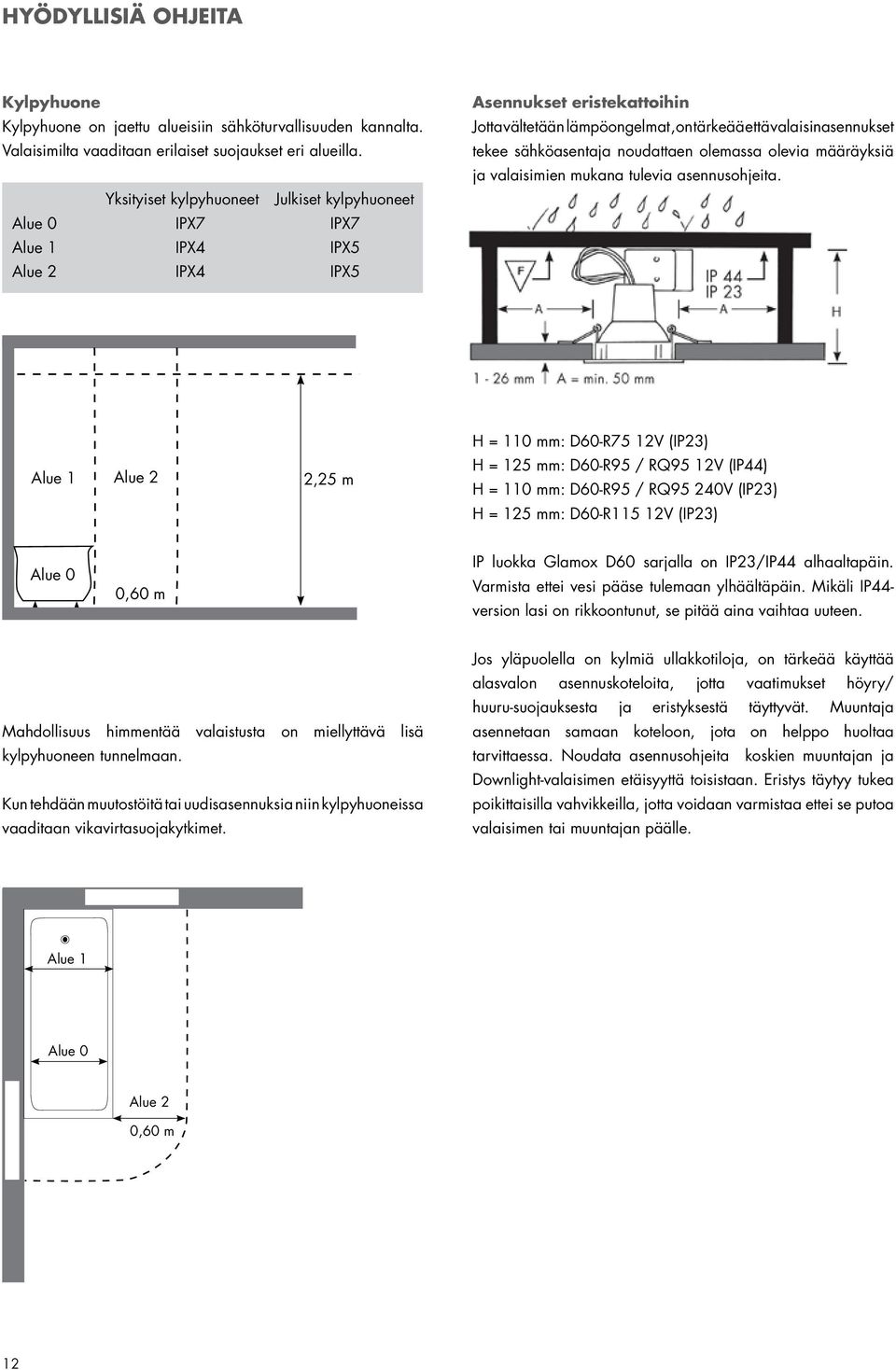

12 Hyödyllisiä ohjeita Kylpyhuone Kylpyhuone on jaettu alueisiin sähköturvallisuuden kannalta. Valaisimilta vaaditaan erilaiset suojaukset eri alueilla. yksityiset kylpyhuoneet Julkiset kylpyhuoneet Alue 0 ipx7 ipx7 Alue 1 ipx4 ipx5 Alue 2 ipx4 ipx5 Asennukset eristekattoihin Jotta vältetään lämpöongelmat,on tärkeää että valaisinasennukset tekee sähköasentaja noudattaen olemassa olevia määräyksiä ja valaisimien mukana tulevia asennusohjeita. Alue 1 Alue 2 2,25 m H = 110 mm: D60-R75 12V (IP23) H = 125 mm: D60-R95 / RQ95 12V (IP44) H = 110 mm: D60-R95 / RQ95 240V (IP23) H = 125 mm: D60-R115 12V (IP23) Alue 0 0,60 m IP luokka Glamox D60 sarjalla on IP23/IP44 alhaaltapäin. Varmista ettei vesi pääse tulemaan ylhäältäpäin. Mikäli IP44- version lasi on rikkoontunut, se pitää aina vaihtaa uuteen. Mahdollisuus himmentää valaistusta on miellyttävä lisä kylpyhuoneen tunnelmaan. Kun tehdään muutostöitä tai uudisasennuksia niin kylpyhuoneissa vaaditaan vikavirtasuojakytkimet. Jos yläpuolella on kylmiä ullakkotiloja, on tärkeää käyttää alasvalon asennuskoteloita, jotta vaatimukset höyry/ huuru-suojauksesta ja eristyksestä täyttyvät. Muuntaja asennetaan samaan koteloon, jota on helppo huoltaa tarvittaessa. Noudata asennusohjeita koskien muuntajan ja Downlight-valaisimen etäisyyttä toisistaan. Eristys täytyy tukea poikittaisilla vahvikkeilla, jotta voidaan varmistaa ettei se putoa valaisimen tai muuntajan päälle. Alue 1 Alue 0 Alue 2 0,60 m 12

13 Hyödyllisiä ohjeita Valaistuksen himmentäminen Valaistuksen himmentäminen lisää tunnelmaa kylpyhuoneessa. Sen lisäksi himmentäminen tarjoaa muitakin etuja: - Valonlähteiden elinikä kasvaa - Sähkönkulutus laskee Eri säätimiä voidaan käyttää valaistuksen himmentämiseen: 1. Vääntökytkin himmennin, jossa valo kytketään pois/ päälle kytkintä painamalla Kun kytkintä kierretään,niin valo säätyy 1-100% Valoa voidaan himmentää vain yhdestä säätimestä, vaikka huoneessa olisi useita sisäänkäyntejä ja kytkimiä. (Valittavana on elektronisia ja mekaanisia säätimiä.) 2. Himmennys painikekytkimellä, jolloin valaistusta säädetään 1-100% riippuen siitä, kuinka pitkän ajan kytkin on kiinnipainettuna. Valaistusta voidaan ohjata useilla kytkimillä, jotka voivat sijaita huoneen eri puolilla. 3. Digitaalinen himmennys kaukosäätimellä tai seinäpainikkeilla. Tällainen himmennys on hyvin monipuolinen. Valaistustason ylös ja alas säätämisen lisäksi, voidaan ohjelmoida valmiiksi erilaisia valaistustilanteita. Sähköasiantuntijanne tekee Teille valaistussuunnitelman, josta käy ilmi tarvittavien muuntajien ja säätimien määrä ja kuormitettavuus. 13

14 GLAMOX D60-R 12V - versio Valkoinen Kromi Harjattu messinki Harjattu teräs Musta* D60-R115 IP D60-RQ95 IP44 30 D60-R95 IP44 30 D60-R75 IP23 30 * Musta versio on fosfori kromi pinnoitettu ennen jauhemaalausta lisäsuojan saamiseksi ulkokäyttöä varten. 14

15 GLAMOX D60-R 240V - versio Valkoinen Kromi Harjattu messinki Harjattu teräs Musta* D60-RQ95 IP23 30 D60-R95 IP

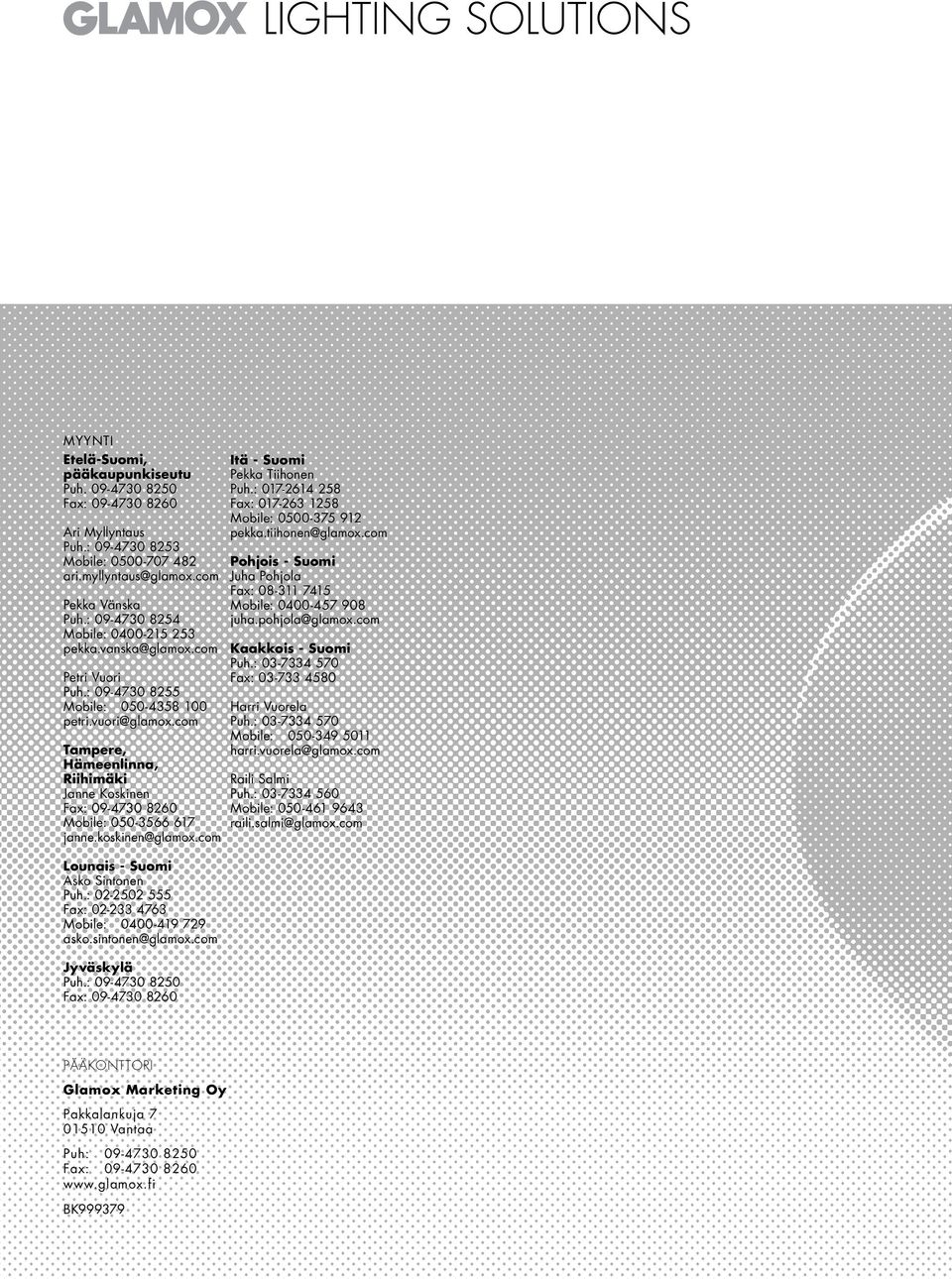

16 Myynti Etelä-Suomi, pääkaupunkiseutu Puh Fax: Ari Myllyntaus Puh.: Mobile: Pekka Vänska Puh.: Mobile: Petri Vuori Puh.: Mobile: Tampere, Hämeenlinna, Riihimäki Janne Koskinen Fax: Mobile: Lounais - Suomi Asko Sintonen Puh.: Fax: Mobile: asko.sintonen@glamox.com Jyväskylä Puh.: Fax: Itä - Suomi Pekka Tiihonen Puh.: Fax: Mobile: pekka.tiihonen@glamox.com Pohjois - Suomi Juha Pohjola Fax: Mobile: juha.pohjola@glamox.com Kaakkois - Suomi Puh.: Fax: Harri Vuorela Puh.: Mobile: harri.vuorela@glamox.com Raili Salmi Puh.: Mobile: raili.salmi@glamox.com PÄÄKONTTORI Glamox Marketing Oy Pakkalankuja Vantaa Puh: Fax: BK999379
