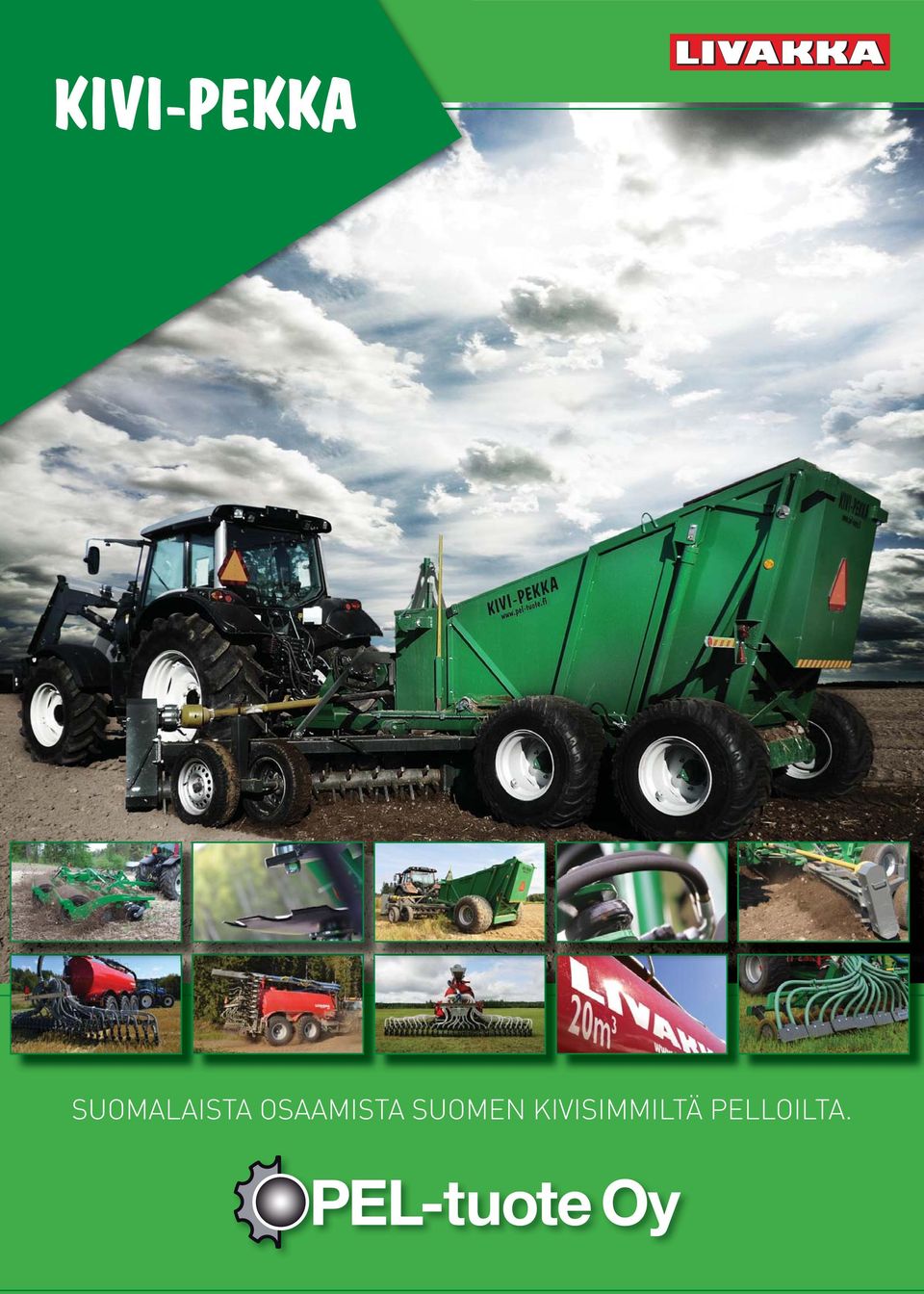

1 SUOMALAISTA OSAAMISTA SUOMEN KIVISIMMILTÄ PELLOILTA.

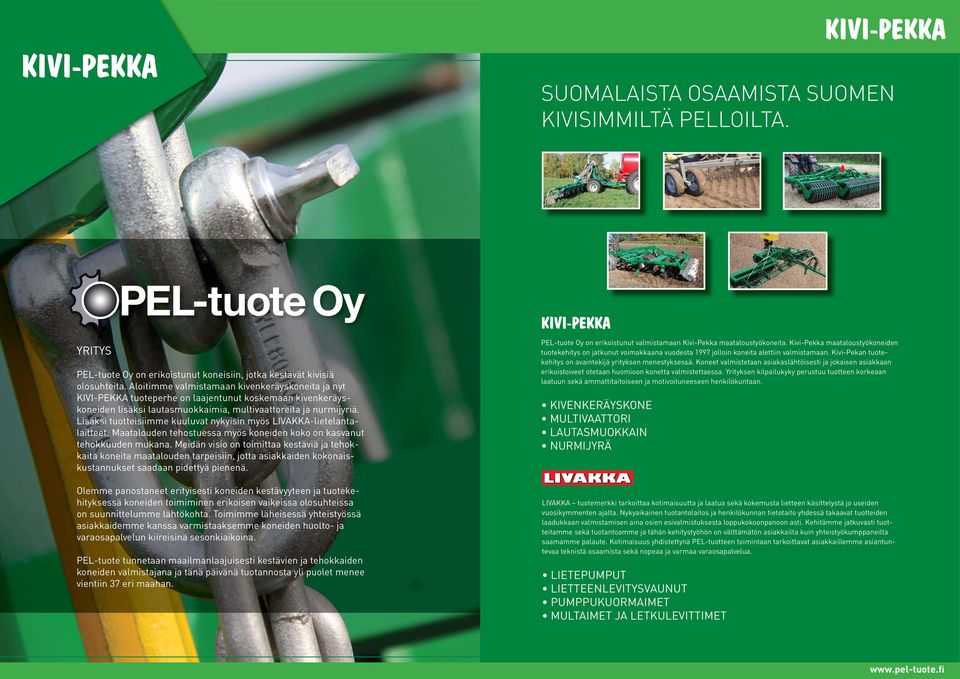

2 SUOMALAISTA OSAAMISTA SUOMEN KIVISIMMILTÄ PELLOILTA. YRITYS PEL-tuote Oy on erikoistunut koneisiin, jotka kestävät kivisiä olosuhteita. Aloitimme valmistamaan kivenkeräyskoneita ja nyt KIVI-PEKKA tuoteperhe on laajentunut koskemaan kivenkeräyskoneiden lisäksi lautasmuokkaimia, multivaattoreita ja nurmijyriä. Lisäksi tuotteisiimme kuuluvat nykyisin myös LIVAKKA-lietelantalaitteet. Maatalouden tehostuessa myös koneiden koko on kasvanut tehokkuuden mukana. Meidän visio on toimittaa kestäviä ja tehokkaita koneita maatalouden tarpeisiin, jotta asiakkaiden kokonaiskustannukset saadaan pidettyä pienenä. Olemme panostaneet erityisesti koneiden kestävyyteen ja tuotekehityksessä koneiden toimiminen erikoisen vaikeissa olosuhteissa on suunnittelumme lähtökohta. Toimimme läheisessä yhteistyössä asiakkaidemme kanssa varmistaaksemme koneiden huolto- ja varaosapalvelun kiireisinä sesonkiaikoina. PEL-tuote tunnetaan maailmanlaajuisesti kestävien ja tehokkaiden koneiden valmistajana ja tänä päivänä tuotannosta yli puolet menee vientiin 37 eri maahan. PEL-tuote Oy on erikoistunut valmistamaan Kivi-Pekka maataloustyökoneita. Kivi-Pekka maataloustyökoneiden tuotekehitys on jatkunut voimakkaana vuodesta 1997 jolloin koneita alettiin valmistamaan. Kivi-Pekan tuotekehitys on avaintekijä yrityksen menestyksessä. Koneet valmistetaan asiakaslähtöisesti ja jokaisen asiakkaan erikoistoiveet otetaan huomioon konetta valmistettaessa. Yrityksen kilpailukyky perustuu tuotteen korkeaan laatuun sekä ammattitaitoiseen ja motivoituneeseen henkilökuntaan. KIVENKERÄYSKONE MULTIVAATTORI LAUTASMUOKKAIN NURMIJYRÄ LIVAKKA tuotemerkki tarkoittaa kotimaisuutta ja laatua sekä kokemusta lietteen käsittelystä jo useiden vuosikymmenten ajalta. Nykyaikainen tuotantolaitos ja henkilökunnan tietotaito yhdessä takaavat tuotteiden laadukkaan valmistamisen aina osien esivalmistuksesta loppukokoonpanoon asti. Kehitämme jatkuvasti tuotteitamme sekä tuotantoamme ja tähän kehitystyöhön on välttämätön asiakkailta kuin yhteistyökumppaneilta saamamme palaute. Kotimaisuus yhdistettynä PEL-tuotteen toimintaan tarkoittavat asiakkaillemme asiantuntevaa teknistä osaamista sekä nopeaa ja varmaa varaosapalvelua. LIETEPUMPUT LIETTEENLEVITYSVAUNUT PUMPPUKUORMAIMET MULTAIMET JA LETKULEVITTIMET

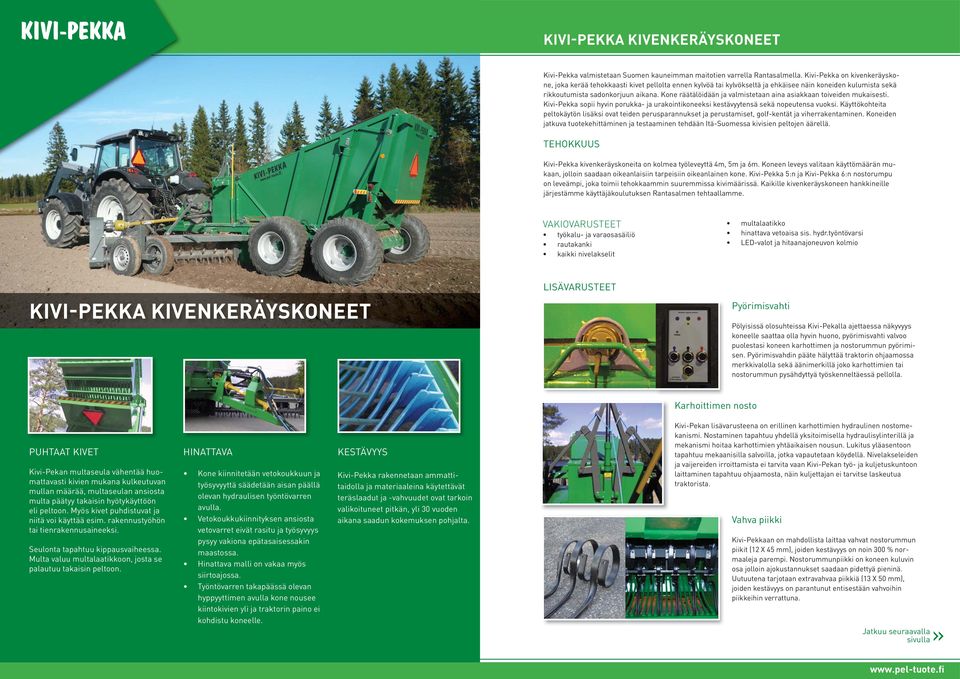

3 KIVI-PEKKA KIVENKERÄYSKONEET Kivi-Pekka valmistetaan Suomen kauneimman maitotien varrella Rantasalmella. Kivi-Pekka on kivenkeräyskone, joka kerää tehokkaasti kivet pellolta ennen kylvöä tai kylvökseltä ja ehkäisee näin koneiden kulumista sekä rikkoutumista sadonkorjuun aikana. Kone räätälöidään ja valmistetaan aina asiakkaan toiveiden mukaisesti. Kivi-Pekka sopii hyvin porukka- ja urakointikoneeksi kestävyytensä sekä nopeutensa vuoksi. Käyttökohteita peltokäytön lisäksi ovat teiden perusparannukset ja perustamiset, golf-kentät ja viherrakentaminen. Koneiden jatkuva tuotekehittäminen ja testaaminen tehdään Itä-Suomessa kivisien peltojen äärellä. TEHOKKUUS Kivi-Pekka kivenkeräyskoneita on kolmea työleveyttä 4m, 5m ja 6m. Koneen leveys valitaan käyttömäärän mukaan, jolloin saadaan oikeanlaisiin tarpeisiin oikeanlainen kone. Kivi-Pekka 5:n ja Kivi-Pekka 6:n nostorumpu on leveämpi, joka toimii tehokkaammin suuremmissa kivimäärissä. Kaikille kivenkeräyskoneen hankkineille järjestämme käyttäjäkoulutuksen Rantasalmen tehtaallamme. VAKIOVARUSTEET työkalu- ja varaosasäiliö rautakanki kaikki nivelakselit multalaatikko hinattava vetoaisa sis. hydr.työntövarsi LED-valot ja hitaanajoneuvon kolmio KIVI-PEKKA KIVENKERÄYSKONEET LISÄVARUSTEET Pyörimisvahti Pölyisissä olosuhteissa Kivi-Pekalla ajettaessa näkyvyys koneelle saattaa olla hyvin huono, pyörimisvahti valvoo puolestasi koneen karhottimen ja nostorummun pyörimisen. Pyörimisvahdin pääte hälyttää traktorin ohjaamossa merkkivalolla sekä äänimerkillä joko karhottimien tai nostorummun pysähdyttyä työskenneltäessä pellolla. Karhoittimen nosto PUHTAAT KIVET Kivi-Pekan multaseula vähentää huomattavasti kivien mukana kulkeutuvan mullan määrää, multaseulan ansiosta multa päätyy takaisin hyötykäyttöön eli peltoon. Myös kivet puhdistuvat ja niitä voi käyttää esim. rakennustyöhön tai tienrakennusaineeksi. Seulonta tapahtuu kippausvaiheessa. Multa valuu multalaatikkoon, josta se palautuu takaisin peltoon. HINATTAVA Kone kiinnitetään vetokoukkuun ja työsyvyyttä säädetään aisan päällä olevan hydraulisen työntövarren avulla. Vetokoukkukiinnityksen ansiosta vetovarret eivät rasitu ja työsyvyys pysyy vakiona epätasaisessakin maastossa. Hinattava malli on vakaa myös siirtoajossa. Työntövarren takapäässä olevan hyppyyttimen avulla kone nousee kiintokivien yli ja traktorin paino ei kohdistu koneelle. KESTÄVYYS Kivi-Pekka rakennetaan ammattitaidolla ja materiaaleina käytettävät teräslaadut ja -vahvuudet ovat tarkoin valikoituneet pitkän, yli 30 vuoden aikana saadun kokemuksen pohjalta. Kivi-Pekan lisävarusteena on erillinen karhottimien hydraulinen nostomekanismi. Nostaminen tapahtuu yhdellä yksitoimisella hydraulisylinterillä ja mekanismi hoitaa karhottimien yhtäaikaisen nousun. Lukitus yläasentoon tapahtuu mekaanisilla salvoilla, jotka vapautetaan köydellä. Nivelakseleiden ja vaijereiden irroittamista ei tarvita vaan Kivi-Pekan työ- ja kuljetuskuntoon laittaminen tapahtuu ohjaamosta, näin kuljettajan ei tarvitse laskeutua traktorista. Vahva piikki Kivi-Pekkaan on mahdollista laittaa vahvat nostorummun piikit (12 X 45 mm), joiden kestävyys on noin 300 % normaaleja parempi. Nostorummunpiikki on koneen kuluvin osa jolloin ajokustannukset saadaan pidettyä pieninä. Uutuutena tarjotaan extravahvaa piikkiä (13 X 50 mm), joiden kestävyys on parantunut entisestään vahvoihin piikkeihin verrattuna. Jatkuu seuraavalla sivulla»

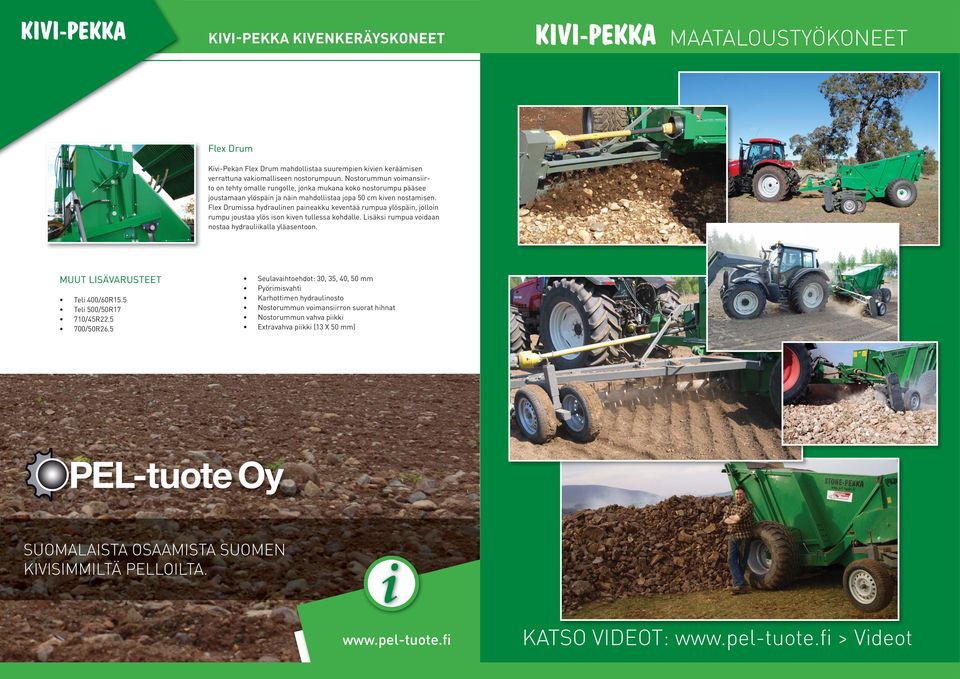

4 KIVI-PEKKA KIVENKERÄYSKONEET MAATALOUSTYÖKONEET Flex Drum Kivi-Pekan Flex Drum mahdollistaa suurempien kivien keräämisen verrattuna vakiomalliseen nostorumpuun. Nostorummun voimansiirto on tehty omalle rungolle, jonka mukana koko nostorumpu pääsee joustamaan ylöspäin ja näin mahdollistaa jopa 50 cm kiven nostamisen. Flex Drumissa hydraulinen paineakku keventää rumpua ylöspäin, jolloin rumpu joustaa ylös ison kiven tullessa kohdalle. Lisäksi rumpua voidaan nostaa hydrauliikalla yläasentoon. MUUT LISÄVARUSTEET Teli 400/60R15.5 Teli 500/50R17 710/45R /50R26.5 Seulavaihtoehdot: 30, 35, 40, 50 mm Pyörimisvahti Karhottimen hydraulinosto Nostorummun voimansiirron suorat hihnat Nostorummun vahva piikki Extravahva piikki (13 X 50 mm) SUOMALAISTA OSAAMISTA SUOMEN KIVISIMMILTÄ PELLOILTA. SUOMALAISTA OSAAMISTA SUOMEN KIVISIMMILTÄ PELLOILTA. KATSO VIDEOT: > Videot

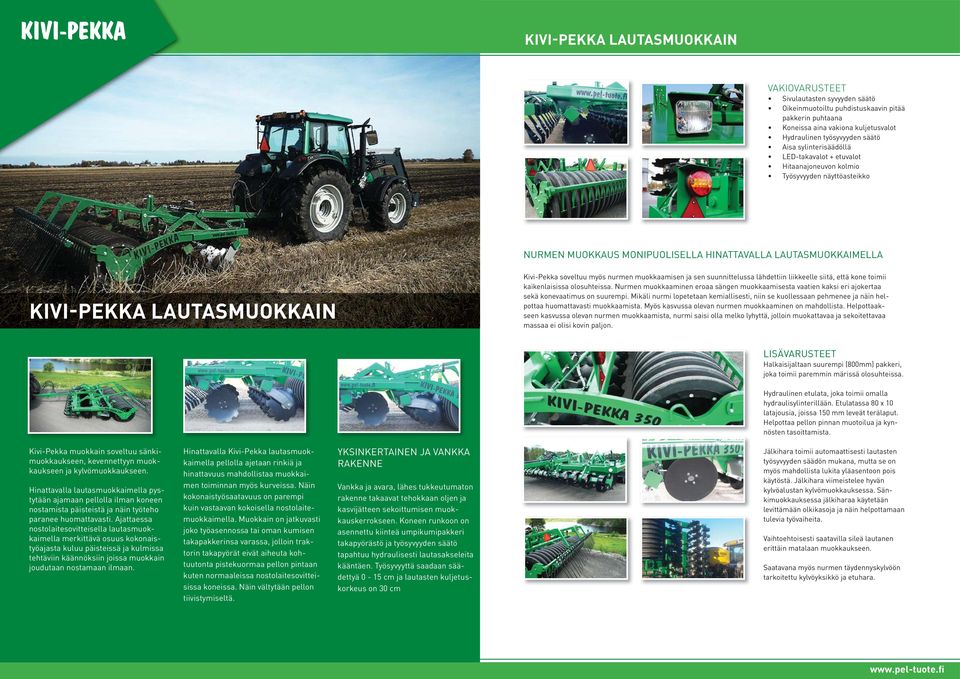

5 KIVI-PEKKA LAUTASMUOKKAIN VAKIOVARUSTEET Sivulautasten syvyyden säätö Oikeinmuotoiltu puhdistuskaavin pitää pakkerin puhtaana Koneissa aina vakiona kuljetusvalot Hydraulinen työsyvyyden säätö Aisa sylinterisäädöllä LED-takavalot + etuvalot Hitaanajoneuvon kolmio Työsyvyyden näyttöasteikko NURMEN MUOKKAUS MONIPUOLISELLA HINATTAVALLA LAUTASMUOKKAIMELLA KIVI-PEKKA LAUTASMUOKKAIN Kivi-Pekka soveltuu myös nurmen muokkaamisen ja sen suunnittelussa lähdettiin liikkeelle siitä, että kone toimii kaikenlaisissa olosuhteissa. Nurmen muokkaaminen eroaa sängen muokkaamisesta vaatien kaksi eri ajokertaa sekä konevaatimus on suurempi. Mikäli nurmi lopetetaan kemiallisesti, niin se kuollessaan pehmenee ja näin helpottaa huomattavasti muokkaamista. Myös kasvussa olevan nurmen muokkaaminen on mahdollista. Helpottaakseen kasvussa olevan nurmen muokkaamista, nurmi saisi olla melko lyhyttä, jolloin muokattavaa ja sekoitettavaa massaa ei olisi kovin paljon. LISÄVARUSTEET Halkaisijaltaan suurempi (800mm) pakkeri, joka toimii paremmin märissä olosuhteissa. Hydraulinen etulata, joka toimii omalla hydraulisylinterillään. Etulatassa 80 x 10 latajousia, joissa 150 mm leveät terälaput. Helpottaa pellon pinnan muotoilua ja kynnösten tasoittamista. Kivi-Pekka muokkain soveltuu sänkimuokkaukseen, kevennettyyn muokkaukseen ja kylvömuokkaukseen. Hinattavalla lautasmuokkaimella pystytään ajamaan pellolla ilman koneen nostamista päisteistä ja näin työteho paranee huomattavasti. Ajattaessa nostolaitesovitteisella lautasmuokkaimella merkittävä osuus kokonaistyöajasta kuluu päisteissä ja kulmissa tehtäviin käännöksiin joissa muokkain joudutaan nostamaan ilmaan. Hinattavalla Kivi-Pekka lautasmuokkaimella pellolla ajetaan rinkiä ja hinattavuus mahdollistaa muokkaimen toiminnan myös kurveissa. Näin kokonaistyösaatavuus on parempi kuin vastaavan kokoisella nostolaitemuokkaimella. Muokkain on jatkuvasti joko työasennossa tai oman kumisen takapakkerinsa varassa, jolloin traktorin takapyörät eivät aiheuta kohtuutonta pistekuormaa pellon pintaan kuten normaaleissa nostolaitesovitteisissa koneissa. Näin vältytään pellon tiivistymiseltä. YKSINKERTAINEN JA VANKKA RAKENNE Vankka ja avara, lähes tukkeutumaton rakenne takaavat tehokkaan oljen ja kasvijätteen sekoittumisen muokkauskerrokseen. Koneen runkoon on asennettu kiinteä umpikumipakkeri takapyörästö ja työsyvyyden säätö tapahtuu hydraulisesti lautasakseleita kääntäen. Työsyvyyttä saadaan säädettyä 0-15 cm ja lautasten kuljetuskorkeus on 30 cm Jälkihara toimii automaattisesti lautasten työsyvyyden säädön mukana, mutta se on myös mahdollista lukita yläasentoon pois käytöstä. Jälkihara viimeistelee hyvän kylvöalustan kylvömuokkauksessa. Sänkimuokkauksessa jälkiharaa käytetään levittämään olkikasoja ja näin helpottamaan tulevia työvaiheita. Vaihtoehtoisesti saatavilla sileä lautanen erittäin matalaan muokkaukseen. Saatavana myös nurmen täydennyskylvöön tarkoitettu kylvöyksikkö ja etuhara.

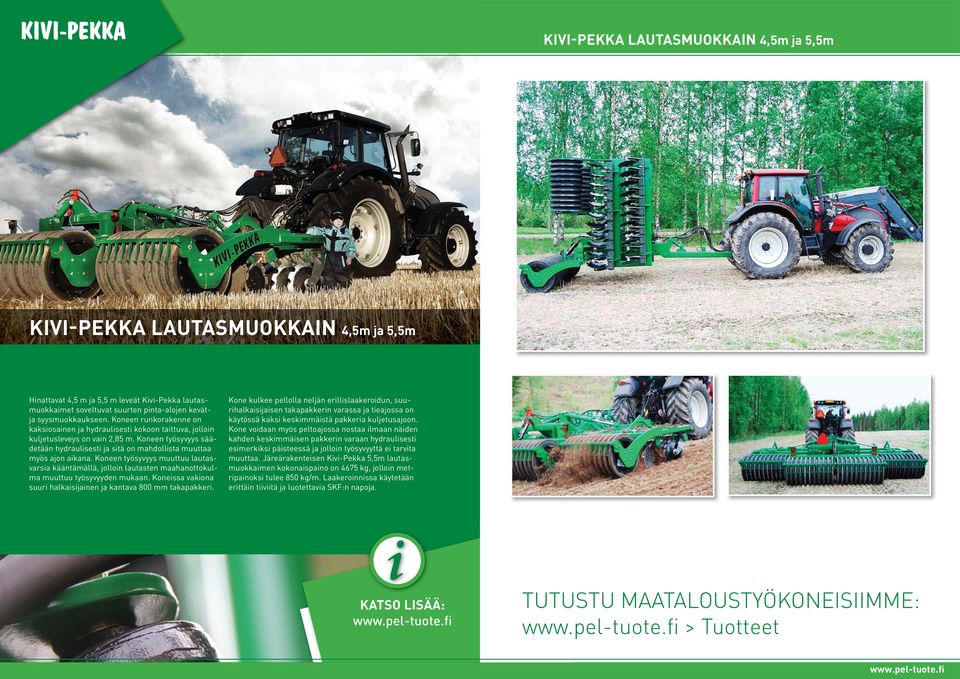

6 KIVI-PEKKA LAUTASMUOKKAIN 4,5m ja 5,5m KIVI-PEKKA LAUTASMUOKKAIN 4,5m ja 5,5m Hinattavat 4,5 m ja 5,5 m leveät Kivi-Pekka lautasmuokkaimet soveltuvat suurten pinta-alojen kevätja syysmuokkaukseen. Koneen runkorakenne on kaksiosainen ja hydraulisesti kokoon taittuva, jolloin kuljetusleveys on vain 2,85 m. Koneen työsyvyys säädetään hydraulisesti ja sitä on mahdollista muuttaa myös ajon aikana. Koneen työsyvyys muuttuu lautasvarsia kääntämällä, jolloin lautasten maahanottokulma muuttuu työsyvyyden mukaan. Koneissa vakiona suuri halkaisijainen ja kantava 800 mm takapakkeri. Kone kulkee pellolla neljän erillislaakeroidun, suurihalkaisijaisen takapakkerin varassa ja tieajossa on käytössä kaksi keskimmäistä pakkeria kuljetusajoon. Kone voidaan myös peltoajossa nostaa ilmaan näiden kahden keskimmäisen pakkerin varaan hydraulisesti esimerkiksi päisteessä ja jolloin työsyvyyttä ei tarvita muuttaa. Järeärakenteisen Kivi-Pekka 5,5m lautasmuokkaimen kokonaispaino on 4675 kg, jolloin metripainoksi tulee 850 kg/m. Laakeroinnissa käytetään erittäin tiiviitä ja luotettavia SKF:n napoja. KATSO LISÄÄ: TUTUSTU MAATALOUSTYÖKONEISIIMME: > Tuotteet

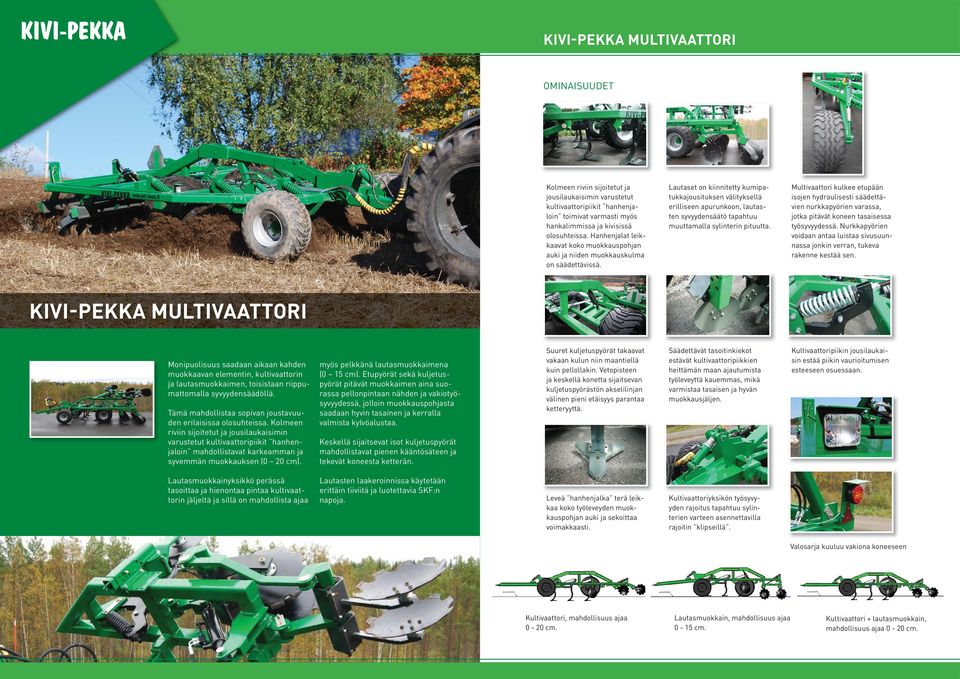

7 KIVI-PEKKA MULTIVAATTORI OMINAISUUDET Kolmeen riviin sijoitetut ja jousilaukaisimin varustetut kultivaattoripiikit hanhenjaloin toimivat varmasti myös hankalimmissa ja kivisissä olosuhteissa. Hanhenjalat leikkaavat koko muokkauspohjan auki ja niiden muokkauskulma on säädettävissä. Lautaset on kiinnitetty kumipatukkajousituksen välityksellä erilliseen apurunkoon, lautasten syvyydensäätö tapahtuu muuttamalla sylinterin pituutta. Multivaattori kulkee etupään isojen hydraulisesti säädettävien nurkkapyörien varassa, jotka pitävät koneen tasaisessa työsyvyydessä. Nurkkapyörien voidaan antaa luistaa sivusuunnassa jonkin verran, tukeva rakenne kestää sen. KIVI-PEKKA MULTIVAATTORI Monipuolisuus saadaan aikaan kahden muokkaavan elementin, kultivaattorin ja lautasmuokkaimen, toisistaan riippumattomalla syvyydensäädöllä. Tämä mahdollistaa sopivan joustavuuden erilaisissa olosuhteissa. Kolmeen riviin sijoitetut ja jousilaukaisimin varustetut kultivaattoripiikit hanhenjaloin mahdollistavat karkeamman ja syvemmän muokkauksen (0 20 cm). myös pelkkänä lautasmuokkaimena (0 15 cm). Etupyörät sekä kuljetuspyörät pitävät muokkaimen aina suorassa pellonpintaan nähden ja vakiotyösyvyydessä, jolloin muokkauspohjasta saadaan hyvin tasainen ja kerralla valmista kylvöalustaa. Keskellä sijaitsevat isot kuljetuspyörät mahdollistavat pienen kääntösäteen ja tekevät koneesta ketterän. Suuret kuljetuspyörät takaavat vakaan kulun niin maantiellä kuin pellollakin. Vetopisteen ja keskellä konetta sijaitsevan kuljetuspyörästön akselilinjan välinen pieni etäisyys parantaa ketteryyttä. Säädettävät tasoitinkiekot estävät kultivaattoripiikkien heittämän maan ajautumista työleveyttä kauemmas, mikä varmistaa tasaisen ja hyvän muokkausjäljen. Kultivaattoripiikin jousilaukaisin estää piikin vaurioitumisen esteeseen osuessaan. Lautasmuokkainyksikkö perässä tasoittaa ja hienontaa pintaa kultivaattorin jäljeltä ja sillä on mahdollista ajaa Lautasten laakeroinnissa käytetään erittäin tiiviitä ja luotettavia SKF:n napoja. Leveä hanhenjalka terä leikkaa koko työleveyden muokkauspohjan auki ja sekoittaa voimakkaasti. Kultivaattoriyksikön työsyvyyden rajoitus tapahtuu sylinterien varteen asennettavilla rajoitin klipseillä. Valosarja kuuluu vakiona koneeseen Kultivaattori, mahdollisuus ajaa 0-20 cm. Lautasmuokkain, mahdollisuus ajaa 0-15 cm. Kultivaattori + lautasmuokkain, mahdollisuus ajaa 0-20 cm.

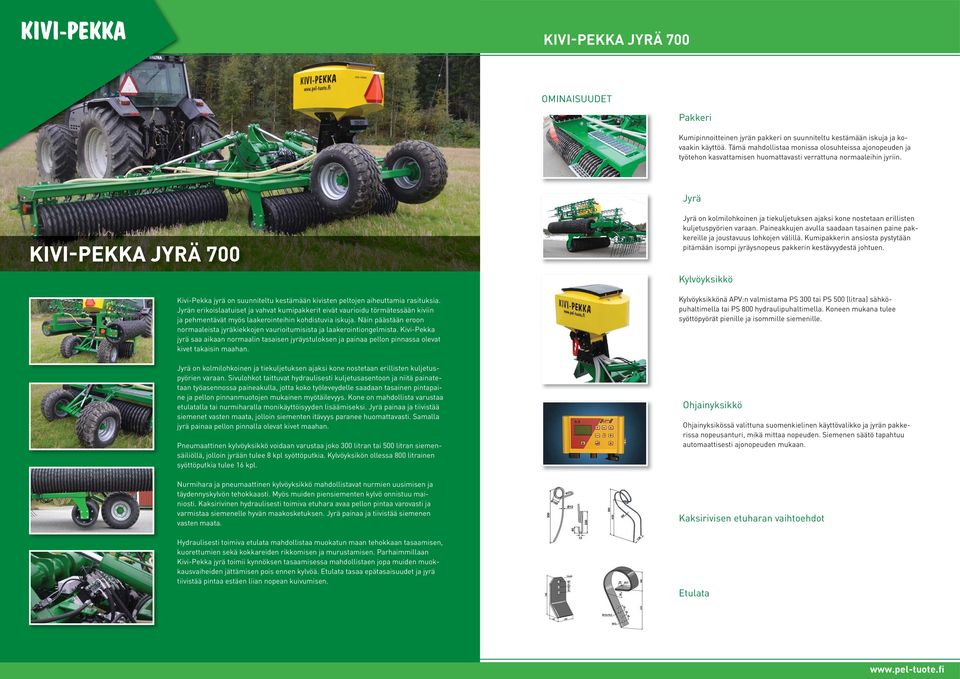

8 KIVI-PEKKA JYRÄ 700 OMINAISUUDET Pakkeri Kumipinnoitteinen jyrän pakkeri on suunniteltu kestämään iskuja ja kovaakin käyttöä. Tämä mahdollistaa monissa olosuhteissa ajonopeuden ja työtehon kasvattamisen huomattavasti verrattuna normaaleihin jyriin. Jyrä KIVI-PEKKA JYRÄ 700 Kivi-Pekka jyrä on suunniteltu kestämään kivisten peltojen aiheuttamia rasituksia. Jyrän erikoislaatuiset ja vahvat kumipakkerit eivät vaurioidu törmätessään kiviin ja pehmentävät myös laakerointeihin kohdistuvia iskuja. Näin päästään eroon normaaleista jyräkiekkojen vaurioitumisista ja laakerointiongelmista. Kivi-Pekka jyrä saa aikaan normaalin tasaisen jyräystuloksen ja painaa pellon pinnassa olevat kivet takaisin maahan. Jyrä on kolmilohkoinen ja tiekuljetuksen ajaksi kone nostetaan erillisten kuljetuspyörien varaan. Sivulohkot taittuvat hydraulisesti kuljetusasentoon ja niitä painatetaan työasennossa paineakulla, jotta koko työleveydelle saadaan tasainen pintapaine ja pellon pinnanmuotojen mukainen myötäilevyys. Kone on mahdollista varustaa etulatalla tai nurmiharalla monikäyttöisyyden lisäämiseksi. Jyrä painaa ja tiivistää siemenet vasten maata, jolloin siementen itävyys paranee huomattavasti. Samalla jyrä painaa pellon pinnalla olevat kivet maahan. Pneumaattinen kylvöyksikkö voidaan varustaa joko 300 litran tai 500 litran siemensäiliöllä, jolloin jyrään tulee 8 kpl syöttöputkia. Kylvöyksikön ollessa 800 litrainen syöttöputkia tulee 16 kpl. Nurmihara ja pneumaattinen kylvöyksikkö mahdollistavat nurmien uusimisen ja täydennyskylvön tehokkaasti. Myös muiden piensiementen kylvö onnistuu mainiosti. Kaksirivinen hydraulisesti toimiva etuhara avaa pellon pintaa varovasti ja varmistaa siemenelle hyvän maakosketuksen. Jyrä painaa ja tiivistää siemenen vasten maata. Hydraulisesti toimiva etulata mahdollistaa muokatun maan tehokkaan tasaamisen, kuorettumien sekä kokkareiden rikkomisen ja murustamisen. Parhaimmillaan Kivi-Pekka jyrä toimii kynnöksen tasaamisessa mahdollistaen jopa muiden muokkausvaiheiden jättämisen pois ennen kylvöä. Etulata tasaa epätasaisuudet ja jyrä tiivistää pintaa estäen liian nopean kuivumisen. Jyrä on kolmilohkoinen ja tiekuljetuksen ajaksi kone nostetaan erillisten kuljetuspyörien varaan. Paineakkujen avulla saadaan tasainen paine pakkereille ja joustavuus lohkojen välillä. Kumipakkerin ansiosta pystytään pitämään isompi jyräysnopeus pakkerin kestävyydestä johtuen. Kylvöyksikkö Kylvöyksikkönä APV:n valmistama PS 300 tai PS 500 (litraa) sähköpuhaltimella tai PS 800 hydraulipuhaltimella. Koneen mukana tulee syöttöpyörät pienille ja isommille siemenille. Ohjainyksikkö Ohjainyksikössä valittuna suomenkielinen käyttövalikko ja jyrän pakkerissa nopeusanturi, mikä mittaa nopeuden. Siemenen säätö tapahtuu automaattisesti ajonopeuden mukaan. Kaksirivisen etuharan vaihtoehdot Etulata

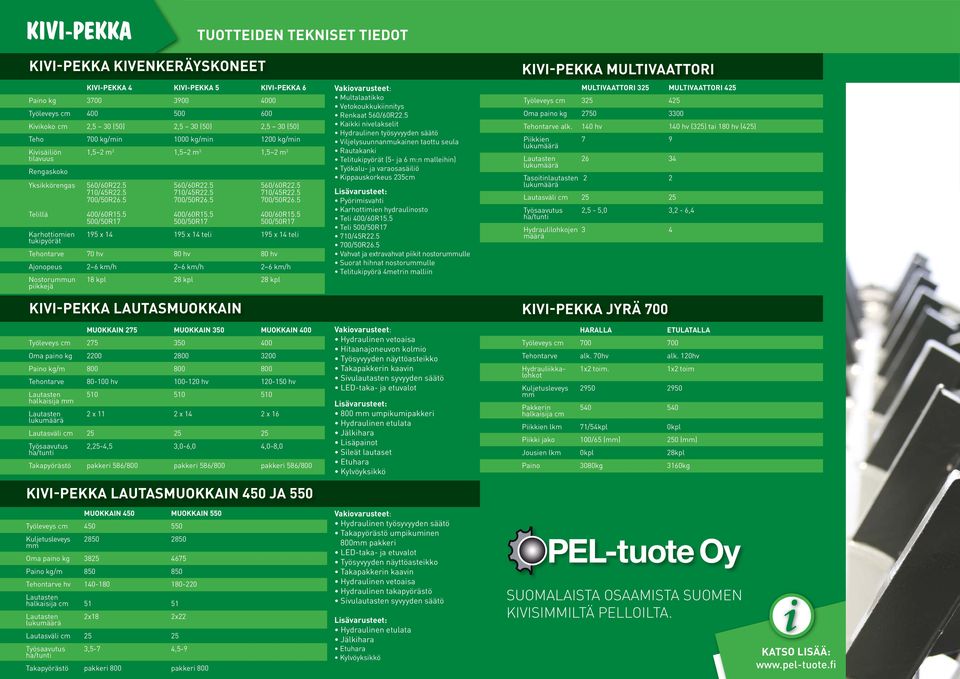

9 TUOTTEIDEN TEKNISET TIEDOT KIVI-PEKKA KIVENKERÄYSKONEET KIVI-PEKKA 4 KIVI-PEKKA 5 KIVI-PEKKA 6 Paino kg Työleveys cm Kivikoko cm 2,5 30 (50) 2,5 30 (50) 2,5 30 (50) Teho 700 kg/min 1000 kg/min 1200 kg/min Kivisäiliön tilavuus Rengaskoko 1,5 2 m 3 1,5 2 m 3 1,5 2 m 3 Yksikkörengas 560/60R /60R /60R /45R /45R /45R /50R /50R /50R26.5 Telillä 400/60R /60R /60R /50R17 500/50R17 500/50R17 Karhottiomien tukipyörät 195 x x 14 teli 195 x 14 teli Tehontarve 70 hv 80 hv 80 hv Ajonopeus 2 6 km/h 2 6 km/h 2 6 km/h Nostorummun piikkejä 18 kpl 28 kpl 28 kpl KIVI-PEKKA LAUTASMUOKKAIN MUOKKAIN 275 MUOKKAIN 350 MUOKKAIN 400 Työleveys cm Oma paino kg Paino kg/m Tehontarve hv hv hv Lautasten halkaisija mm Lautasten lukumäärä 2 x 11 2 x 14 2 x 16 Lautasväli cm Työsaavutus ha/tunti 2,25-4,5 3,0-6,0 4,0-8,0 Takapyörästö pakkeri 586/800 pakkeri 586/800 pakkeri 586/800 KIVI-PEKKA LAUTASMUOKKAIN 450 JA 550 Vakiovarusteet: Multalaatikko Vetokoukkukiinnitys Renkaat 560/60R22.5 Kaikki nivelakselit Hydraulinen työsyvyyden säätö Viljelysuunnanmukainen taottu seula Rautakanki Telitukipyörät (5- ja 6 m:n malleihin) Työkalu- ja varaosasäiliö Kippauskorkeus 235cm Lisävarusteet: Pyörimisvahti Karhottimien hydraulinosto Teli 400/60R15.5 Teli 500/50R17 710/45R /50R26.5 Vahvat ja extravahvat piikit nostorummulle Suorat hihnat nostorummulle Telitukipyörä 4metrin malliin Vakiovarusteet: Hydraulinen vetoaisa Hitaanajoneuvon kolmio Työsyvyyden näyttöasteikko Takapakkerin kaavin Sivulautasten syvyyden säätö LED-taka- ja etuvalot Lisävarusteet: 800 mm umpikumipakkeri Hydraulinen etulata Jälkihara Lisäpainot Sileät lautaset Etuhara Kylvöyksikkö KIVI-PEKKA MULTIVAATTORI MULTIVAATTORI 325 MULTIVAATTORI 425 Työleveys cm Oma paino kg Tehontarve alk. 140 hv 140 hv (325) tai 180 hv (425) Piikkien lukumäärä 7 9 Lautasten lukumäärä Tasoitinlautasten 2 lukumäärä 2 Lautasväli cm Työsaavutus ha/tunti 2,5-5,0 3,2-6,4 Hydraulilohkojen 3 määrä 4 KIVI-PEKKA JYRÄ 700 HARALLA ETULATALLA Työleveys cm Tehontarve alk. 70hv alk. 120hv Hydrauliikkalohkot 1x2 toim. 1x2 toim Kuljetusleveys mm Pakkerin halkaisija cm Piikkien lkm 71/54kpl 0kpl Piikki jako 100/65 (mm) 250 (mm) Jousien lkm 0kpl 28kpl Paino 3080kg 3160kg MUOKKAIN 450 MUOKKAIN 550 Työleveys cm Kuljetusleveys mm Oma paino kg Paino kg/m Tehontarve hv Lautasten halkaisija cm Lautasten lukumäärä 2x18 2x22 Lautasväli cm Työsaavutus ha/tunti 3,5-7 4,5-9 Takapyörästö pakkeri 800 pakkeri 800 Vakiovarusteet: Hydraulinen työsyvyyden säätö Takapyörästö umpikuminen 800mm pakkeri LED-taka- ja etuvalot Työsyvyyden näyttöasteikko Takapakkerin kaavin Hydraulinen vetoaisa Hydraulinen takapyörästö Sivulautasten syvyyden säätö Lisävarusteet: Hydraulinen etulata Jälkihara Etuhara Kylvöyksikkö SUOMALAISTA OSAAMISTA SUOMEN KIVISIMMILTÄ PELLOILTA. KATSO LISÄÄ:

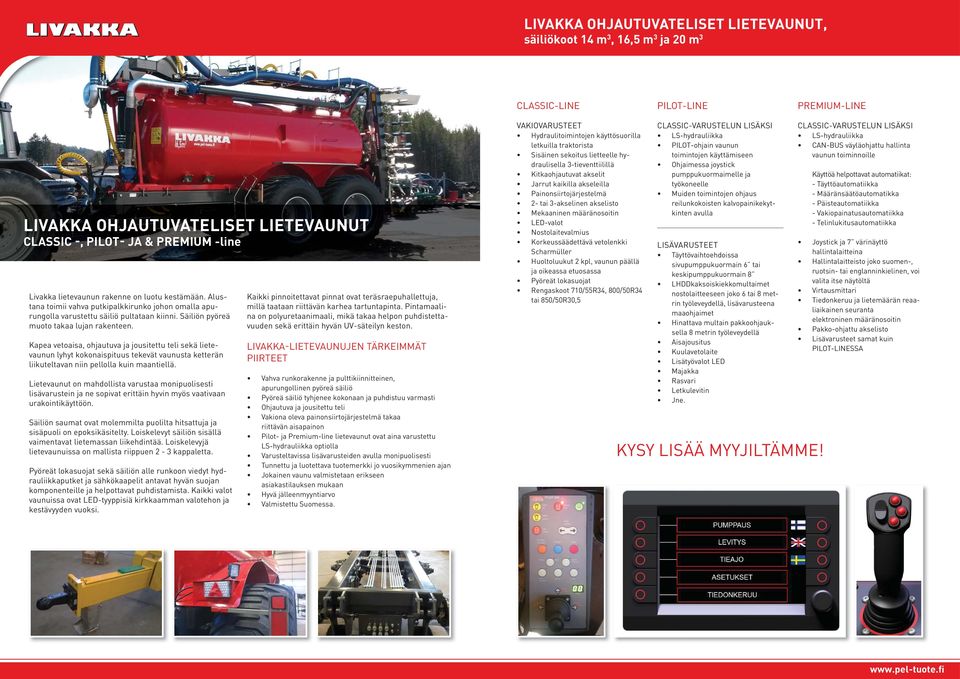

10 LIVAKKA OHJAUTUVATELISET LIETEVAUNUT, säiliökoot 14 m 3, 16,5 m 3 ja 20 m 3 CLASSIC-LINE PILOT-LINE PREMIUM-LINE LIVAKKA OHJAUTUVATELISET LIETEVAUNUT CLASSIC -, PILOT- JA & PREMIUM -line Livakka lietevaunun rakenne on luotu kestämään. Alustana toimii vahva putkipalkkirunko johon omalla apurungolla varustettu säiliö pultataan kiinni. Säiliön pyöreä muoto takaa lujan rakenteen. Kapea vetoaisa, ohjautuva ja jousitettu teli sekä lietevaunun lyhyt kokonaispituus tekevät vaunusta ketterän liikuteltavan niin pellolla kuin maantiellä. Lietevaunut on mahdollista varustaa monipuolisesti lisävarustein ja ne sopivat erittäin hyvin myös vaativaan urakointikäyttöön. Säiliön saumat ovat molemmilta puolilta hitsattuja ja sisäpuoli on epoksikäsitelty. Loiskelevyt säiliön sisällä vaimentavat lietemassan liikehdintää. Loiskelevyjä lietevaunuissa on mallista riippuen 2-3 kappaletta. Pyöreät lokasuojat sekä säiliön alle runkoon viedyt hydrauliikkaputket ja sähkökaapelit antavat hyvän suojan komponenteille ja helpottavat puhdistamista. Kaikki valot vaunuissa ovat LED-tyyppisiä kirkkaamman valotehon ja kestävyyden vuoksi. Kaikki pinnoitettavat pinnat ovat teräsraepuhallettuja, millä taataan riittävän karhea tartuntapinta. Pintamaalina on polyuretaanimaali, mikä takaa helpon puhdistettavuuden sekä erittäin hyvän UV-säteilyn keston. LIVAKKA-LIETEVAUNUJEN TÄRKEIMMÄT PIIRTEET Vahva runkorakenne ja pulttikiinnitteinen, apurungollinen pyöreä säiliö Pyöreä säiliö tyhjenee kokonaan ja puhdistuu varmasti Ohjautuva ja jousitettu teli Vakiona oleva painonsiirtojärjestelmä takaa riittävän aisapainon Pilot- ja Premium-line lietevaunut ovat aina varustettu LS-hydrauliikka optiolla Varusteltavissa lisävarusteiden avulla monipuolisesti Tunnettu ja luotettava tuotemerkki jo vuosikymmenien ajan Jokainen vaunu valmistetaan erikseen asiakastilauksen mukaan Hyvä jälleenmyyntiarvo Valmistettu Suomessa. VAKIOVARUSTEET Hydraulitoimintojen käyttösuorilla letkuilla traktorista Sisäinen sekoitus lietteelle hydraulisella 3-tieventtiilillä Kitkaohjautuvat akselit Jarrut kaikilla akseleilla Painonsiirtojärjestelmä 2- tai 3-akselinen akselisto Mekaaninen määränosoitin LED-valot Nostolaitevalmius Korkeussäädettävä vetolenkki Scharmüller Huoltoluukut 2 kpl, vaunun päällä ja oikeassa etuosassa Pyöreät lokasuojat Rengaskoot 710/55R34, 800/50R34 tai 850/50R30,5 CLASSIC-VARUSTELUN LISÄKSI LS-hydrauliikka PILOT-ohjain vaunun toimintojen käyttämiseen Ohjaimessa joystick pumppukuormaimelle ja työkoneelle Muiden toimintojen ohjaus reilunkokoisten kalvopainikekytkinten avulla LISÄVARUSTEET Täyttövaihtoehdoissa sivupumppukuormain 6 tai keskipumppukuormain 8 LHDDkaksoiskiekkomultaimet nostolaitteeseen joko 6 tai 8 metrin työleveydellä, lisävarusteena maaohjaimet Hinattava multain pakkoohjauksella 8 metrin työleveydellä Aisajousitus Kuulavetolaite Lisätyövalot LED Majakka Rasvari Letkulevitin Jne. KYSY LISÄÄ MYYJILTÄMME! CLASSIC-VARUSTELUN LISÄKSI LS-hydrauliikka CAN-BUS väyläohjattu hallinta vaunun toiminnoille Käyttöä helpottavat automatiikat: - Täyttöautomatiikka - Määränsäätöautomatikka - Päisteautomatiikka - Vakiopainatusautomatiikka - Telinlukitusautomatiikka Joystick ja 7 värinäyttö hallintalaitteina Hallintalaitteisto joko suomen-, ruotsin- tai englanninkielinen, voi valita itse näytöltä Virtausmittari Tiedonkeruu ja lietemäärän reaaliaikainen seuranta elektroninen määränosoitin Pakko-ohjattu akselisto Lisävarusteet samat kuin PILOT-LINESSA

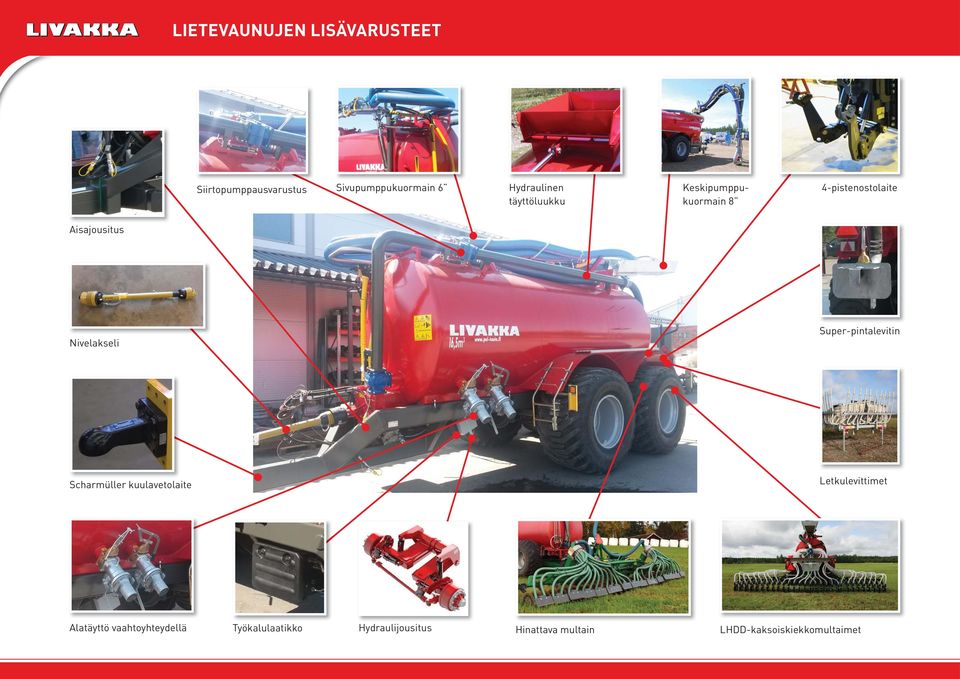

11 LIETEVAUNUJEN LISÄVARUSTEET Siirtopumppausvarustus Sivupumppukuormain 6 Hydraulinen täyttöluukku Keskipumppukuormain 8 4-pistenostolaite Aisajousitus Nivelakseli Super-pintalevitin Scharmüller kuulavetolaite Letkulevittimet Alatäyttö vaahtoyhteydellä Työkalulaatikko Hydraulijousitus Hinattava multain LHDD-kaksoiskiekkomultaimet

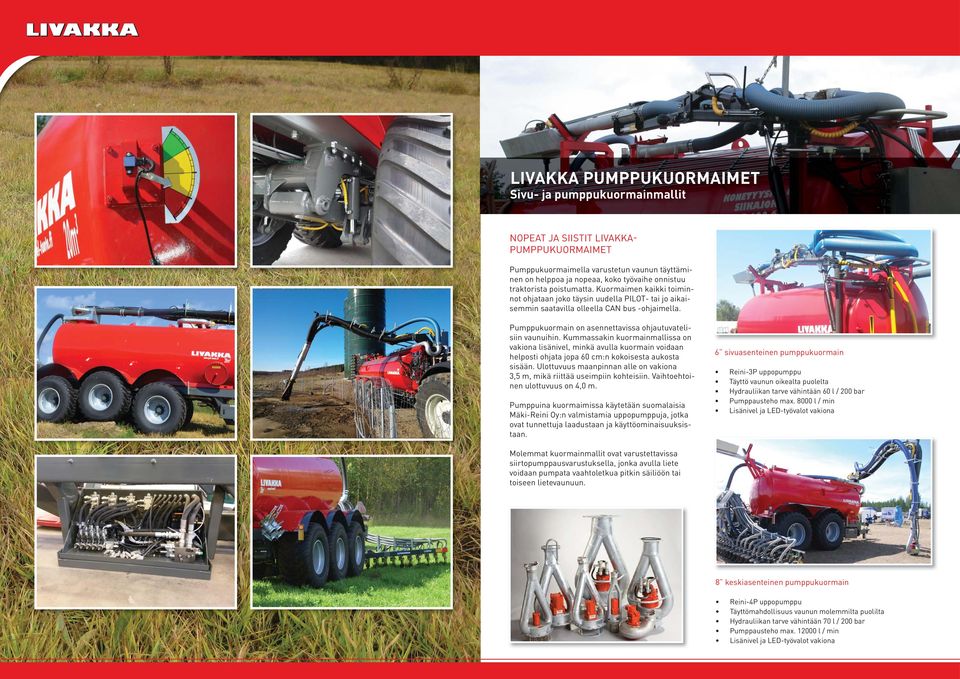

12 LIVAKKA PUMPPUKUORMAIMET Sivu- ja pumppukuormainmallit NOPEAT JA SIISTIT LIVAKKAPUMPPUKUORMAIMET Pumppukuormaimella varustetun vaunun täyttäminen on helppoa ja nopeaa, koko työvaihe onnistuu traktorista poistumatta. Kuormaimen kaikki toiminnot ohjataan joko täysin uudella PILOT- tai jo aikaisemmin saatavilla olleella CAN bus -ohjaimella. Pumppukuormain on asennettavissa ohjautuvatelisiin vaunuihin. Kummassakin kuormainmallissa on vakiona lisänivel, minkä avulla kuormain voidaan helposti ohjata jopa 60 cm:n kokoisesta aukosta sisään. Ulottuvuus maanpinnan alle on vakiona 3,5 m, mikä riittää useimpiin kohteisiin. Vaihtoehtoinen ulottuvuus on 4,0 m. Pumppuina kuormaimissa käytetään suomalaisia Mäki-Reini Oy:n valmistamia uppopumppuja, jotka ovat tunnettuja laadustaan ja käyttöominaisuuksistaan. 6 sivuasenteinen pumppukuormain Reini-3P uppopumppu Täyttö vaunun oikealta puolelta Hydrauliikan tarve vähintään 60 l / 200 bar Pumppausteho max l / min Lisänivel ja LED-työvalot vakiona Molemmat kuormainmallit ovat varustettavissa siirtopumppausvarustuksella, jonka avulla liete voidaan pumpata vaahtoletkua pitkin säiliöön tai toiseen lietevaunuun. 8 keskiasenteinen pumppukuormain Reini-4P uppopumppu Täyttömahdollisuus vaunun molemmilta puolilta Hydrauliikan tarve vähintään 70 l / 200 bar Pumppausteho max l / min Lisänivel ja LED-työvalot vakiona

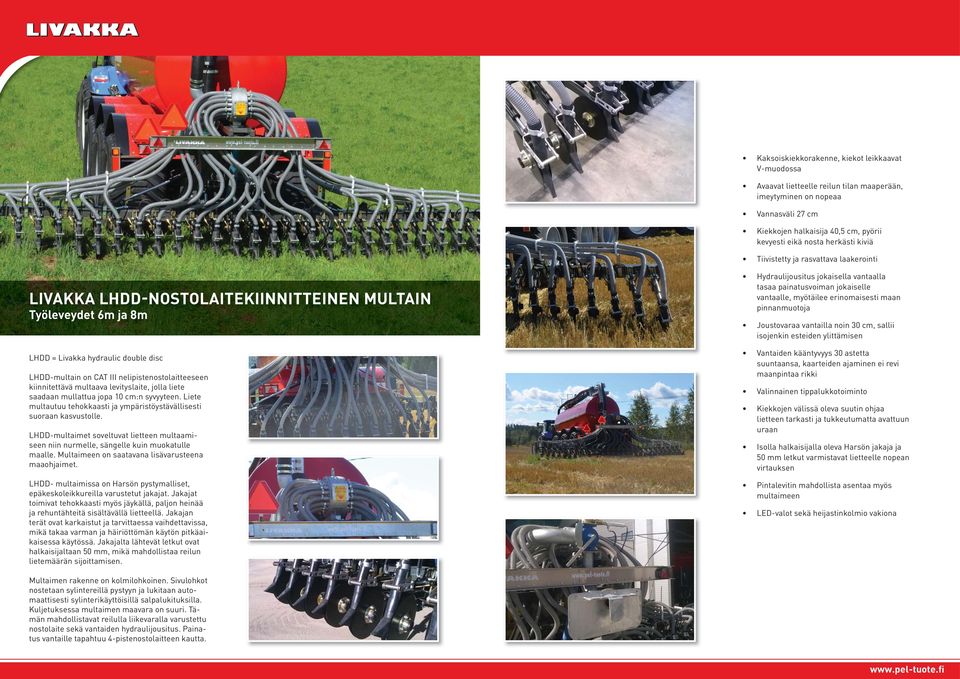

13 Kaksoiskiekkorakenne, kiekot leikkaavat V-muodossa Avaavat lietteelle reilun tilan maaperään, imeytyminen on nopeaa Vannasväli 27 cm Kiekkojen halkaisija 40,5 cm, pyörii kevyesti eikä nosta herkästi kiviä Tiivistetty ja rasvattava laakerointi LIVAKKA LHDD-NOSTOLAITEKIINNITTEINEN MULTAIN Työleveydet 6m ja 8m LHDD = Livakka hydraulic double disc LHDD-multain on CAT III nelipistenostolaitteeseen kiinnitettävä multaava levityslaite, jolla liete saadaan mullattua jopa 10 cm:n syvyyteen. Liete multautuu tehokkaasti ja ympäristöystävällisesti suoraan kasvustolle. LHDD-multaimet soveltuvat lietteen multaamiseen niin nurmelle, sängelle kuin muokatulle maalle. Multaimeen on saatavana lisävarusteena maaohjaimet. LHDD- multaimissa on Harsön pystymalliset, epäkeskoleikkureilla varustetut jakajat. Jakajat toimivat tehokkaasti myös jäykällä, paljon heinää ja rehuntähteitä sisältävällä lietteellä. Jakajan terät ovat karkaistut ja tarvittaessa vaihdettavissa, mikä takaa varman ja häiriöttömän käytön pitkäaikaisessa käytössä. Jakajalta lähtevät letkut ovat halkaisijaltaan 50 mm, mikä mahdollistaa reilun lietemäärän sijoittamisen. Hydraulijousitus jokaisella vantaalla tasaa painatusvoiman jokaiselle vantaalle, myötäilee erinomaisesti maan pinnanmuotoja Joustovaraa vantailla noin 30 cm, sallii isojenkin esteiden ylittämisen Vantaiden kääntyvyys 30 astetta suuntaansa, kaarteiden ajaminen ei revi maanpintaa rikki Valinnainen tippalukkotoiminto Kiekkojen välissä oleva suutin ohjaa lietteen tarkasti ja tukkeutumatta avattuun uraan Isolla halkaisijalla oleva Harsön jakaja ja 50 mm letkut varmistavat lietteelle nopean virtauksen Pintalevitin mahdollista asentaa myös multaimeen LED-valot sekä heijastinkolmio vakiona Multaimen rakenne on kolmilohkoinen. Sivulohkot nostetaan sylintereillä pystyyn ja lukitaan automaattisesti sylinterikäyttöisillä salpalukituksilla. Kuljetuksessa multaimen maavara on suuri. Tämän mahdollistavat reilulla liikevaralla varustettu nostolaite sekä vantaiden hydraulijousitus. Painatus vantaille tapahtuu 4-pistenostolaitteen kautta.

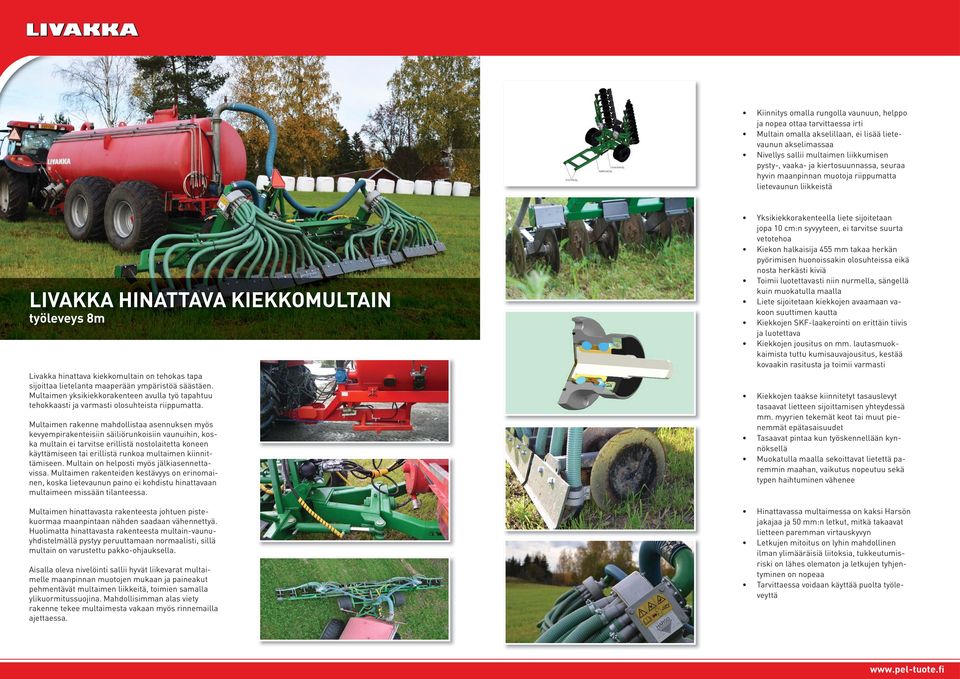

14 Kiinnitys omalla rungolla vaunuun, helppo ja nopea ottaa tarvittaessa irti Multain omalla akselillaan, ei lisää lietevaunun akselimassaa Nivellys sallii multaimen liikkumisen pysty-, vaaka- ja kiertosuunnassa, seuraa hyvin maanpinnan muotoja riippumatta lietevaunun liikkeistä LIVAKKA HINATTAVA KIEKKOMULTAIN työleveys 8m Livakka hinattava kiekkomultain on tehokas tapa sijoittaa lietelanta maaperään ympäristöä säästäen. Multaimen yksikiekkorakenteen avulla työ tapahtuu tehokkaasti ja varmasti olosuhteista riippumatta. Multaimen rakenne mahdollistaa asennuksen myös kevyempirakenteisiin säiliörunkoisiin vaunuihin, koska multain ei tarvitse erillistä nostolaitetta koneen käyttämiseen tai erillistä runkoa multaimen kiinnittämiseen. Multain on helposti myös jälkiasennettavissa. Multaimen rakenteiden kestävyys on erinomainen, koska lietevaunun paino ei kohdistu hinattavaan multaimeen missään tilanteessa. Multaimen hinattavasta rakenteesta johtuen pistekuormaa maanpintaan nähden saadaan vähennettyä. Huolimatta hinattavasta rakenteesta multain-vaunuyhdistelmällä pystyy peruuttamaan normaalisti, sillä multain on varustettu pakko-ohjauksella. Aisalla oleva nivelöinti sallii hyvät liikevarat multaimelle maanpinnan muotojen mukaan ja paineakut pehmentävät multaimen liikkeitä, toimien samalla ylikuormitussuojina. Mahdollisimman alas viety rakenne tekee multaimesta vakaan myös rinn la ajettaessa. Yksikiekkorakenteella liete sijoitetaan jopa 10 cm:n syvyyteen, ei tarvitse suurta vetotehoa Kiekon halkaisija 455 mm takaa herkän pyörimisen huonoissakin olosuhteissa eikä nosta herkästi kiviä Toimii luotettavasti niin nurmella, sängellä kuin muokatulla maalla Liete sijoitetaan kiekkojen avaamaan vakoon suuttimen kautta Kiekkojen SKF-laakerointi on erittäin tiivis ja luotettava Kiekkojen jousitus on mm. lautasmuokkaimista tuttu kumisauvajousitus, kestää kovaakin rasitusta ja toimii varmasti Kiekkojen taakse kiinnitetyt tasauslevyt tasaavat lietteen sijoittamisen yhteydessä mm. myyrien tekemät keot tai muut pienemmät epätasaisuudet Tasaavat pintaa kun työskennellään kynnöksellä Muokatulla maalla sekoittavat lietettä paremmin maahan, vaikutus nopeutuu sekä typen haihtuminen vähenee Hinattavassa multaimessa on kaksi Harsön jakajaa ja 50 mm:n letkut, mitkä takaavat lietteen paremman virtauskyvyn Letkujen mitoitus on lyhin mahdollinen ilman ylimääräisiä liitoksia, tukkeutumisriski on lähes olematon ja letkujen tyhjentyminen on nopeaa Tarvittaessa voidaan käyttää puolta työleveyttä

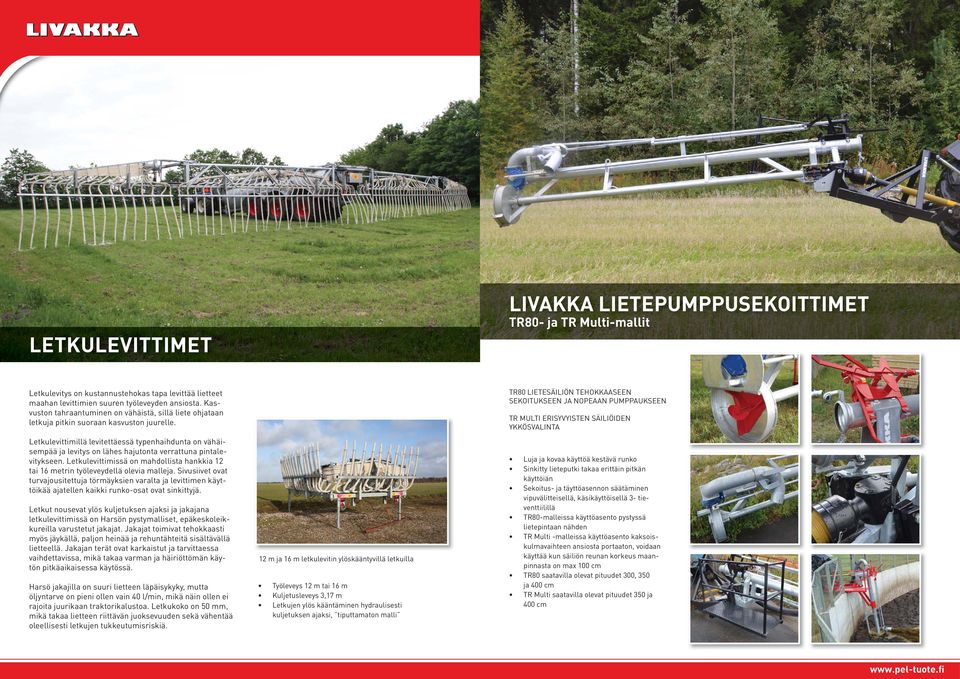

15 LETKULEVITTIMET LIVAKKA LIETEPUMPPUSEKOITTIMET TR80- ja TR Multi-mallit Letkulevitys on kustannustehokas tapa levittää lietteet maahan levittimien suuren työleveyden ansiosta. Kasvuston tahraantuminen on vähäistä, sillä liete ohjataan letkuja pitkin suoraan kasvuston juurelle. Letkulevittimillä levitettäessä typenhaihdunta on vähäisempää ja levitys on lähes hajutonta verrattuna pintalevitykseen. Letkulevittimissä on mahdollista hankkia 12 tai 16 metrin työleveydellä olevia malleja. Sivusiivet ovat turvajousitettuja törmäyksien varalta ja levittimen käyttöikää ajatellen kaikki runko-osat ovat sinkittyjä. Letkut nousevat ylös kuljetuksen ajaksi ja jakajana letkulevittimissä on Harsön pystymalliset, epäkeskoleikkureilla varustetut jakajat. Jakajat toimivat tehokkaasti myös jäykällä, paljon heinää ja rehuntähteitä sisältävällä lietteellä. Jakajan terät ovat karkaistut ja tarvittaessa vaihdettavissa, mikä takaa varman ja häiriöttömän käytön pitkäaikaisessa käytössä. Harsö jakajilla on suuri lietteen läpäisykyky, mutta öljyntarve on pieni ollen vain 40 l/min, mikä näin ollen ei rajoita juurikaan traktorikalustoa. Letkukoko on 50 mm, mikä takaa lietteen riittävän juoksevuuden sekä vähentää oleellisesti letkujen tukkeutumisriskiä. 12 m ja 16 m letkulevitin ylöskääntyvillä letkuilla Työleveys 12 m tai 16 m Kuljetusleveys 3,17 m Letkujen ylös kääntäminen hydraulisesti kuljetuksen ajaksi, tiputtamaton malli TR80 LIETESÄILIÖN TEHOKKAASEEN SEKOITUKSEEN JA NOPEAAN PUMPPAUKSEEN TR MULTI ERISYVYISTEN SÄILIÖIDEN YKKÖSVALINTA Luja ja kovaa käyttöä kestävä runko Sinkitty lieteputki takaa erittäin pitkän käyttöiän Sekoitus- ja täyttöasennon säätäminen vipuvälitteisellä, käsikäyttöisellä 3- tieventtiilillä TR80-malleissa käyttöasento pystyssä lietepintaan nähden TR Multi -malleissa käyttöasento kaksoiskulmavaihteen ansiosta portaaton, voidaan käyttää kun säiliön reunan korkeus maanpinnasta on max 100 cm TR80 saatavilla olevat pituudet 300, 350 ja 400 cm TR Multi saatavilla olevat pituudet 350 ja 400 cm

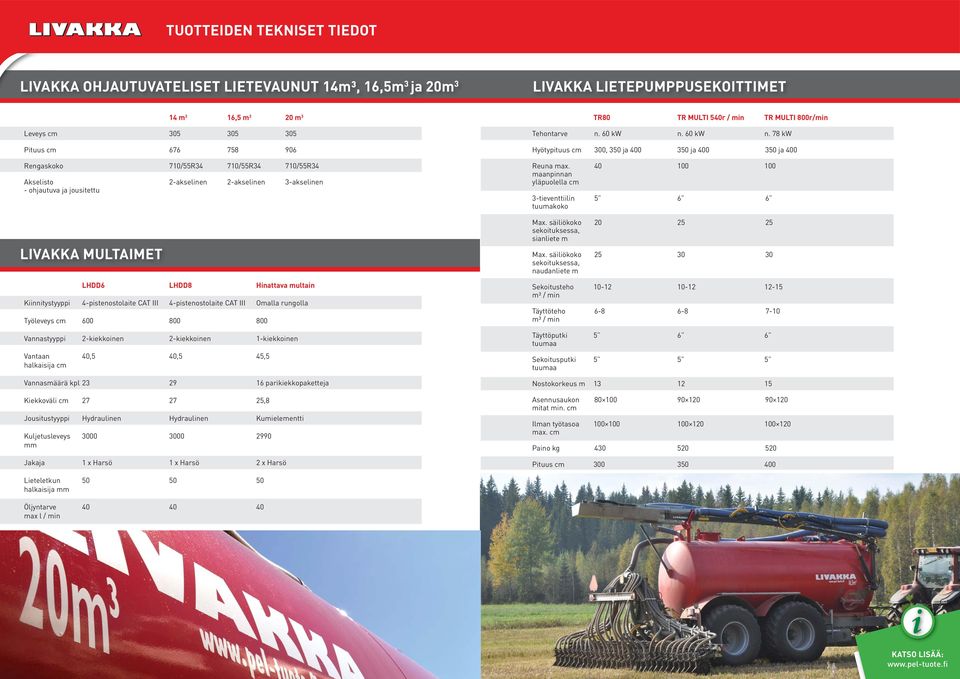

16 TUOTTEIDEN TEKNISET TIEDOT LIVAKKA OHJAUTUVATELISET LIETEVAUNUT 14m³, 16,5m 3 ja 20m 3 LIVAKKA LIETEPUMPPUSEKOITTIMET LIVAKKA MULTAIMET 14 m 3 16,5 m 3 20 m 3 Leveys cm Pituus cm Rengaskoko 710/55R34 710/55R34 710/55R34 Akselisto 2-akselinen 2-akselinen 3-akselinen - ohjautuva ja jousitettu LHDD6 LHDD8 Hinattava multain Kiinnitystyyppi 4-pistenostolaite CAT III 4-pistenostolaite CAT III Omalla rungolla Työleveys cm Vannastyyppi 2-kiekkoinen 2-kiekkoinen 1-kiekkoinen Vantaan 40,5 40,5 45,5 halkaisija cm Vannasmäärä kpl parikiekkopaketteja Kiekkoväli cm ,8 Jousitustyyppi Hydraulinen Hydraulinen Kumielementti Kuljetusleveys mm Jakaja 1 x Harsö 1 x Harsö 2 x Harsö TR80 TR MULTI 540r / min TR MULTI 800r/min Tehontarve n. 60 kw n. 60 kw n. 78 kw Hyötypituus cm 300, 350 ja ja ja 400 Reuna max maanpinnan yläpuolella cm 3-tieventtiilin tuumakoko Max. säiliökoko sekoituksessa, sianliete m Max. säiliökoko sekoituksessa, naudanliete m Sekoitusteho m³ / min Täyttöteho m³ / min Täyttöputki tuumaa Sekoitusputki tuumaa Nostokorkeus m Asennusaukon mitat min. cm Ilman työtasoa max. cm Paino kg Pituus cm Lieteletkun halkaisija mm Öljyntarve max l / min KATSO LISÄÄ:

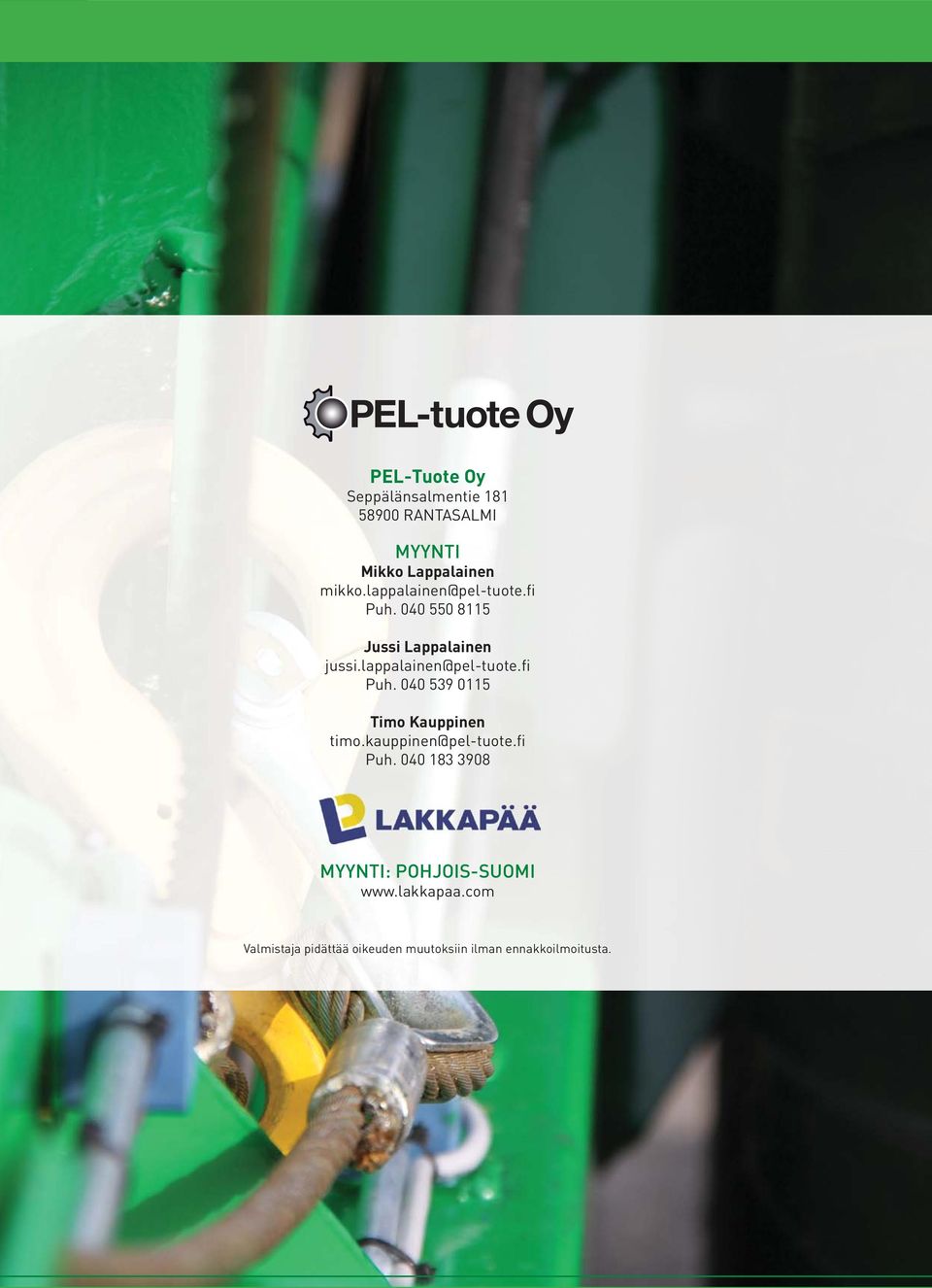

17 PEL-Tuote Oy Seppälänsalmentie RANTASALMI MYYNTI Mikko Lappalainen Puh Jussi Lappalainen Puh Timo Kauppinen Puh MYYNTI: POHJOIS-SUOMI Valmistaja pidättää oikeuden muutoksiin ilman ennakkoilmoitusta.
