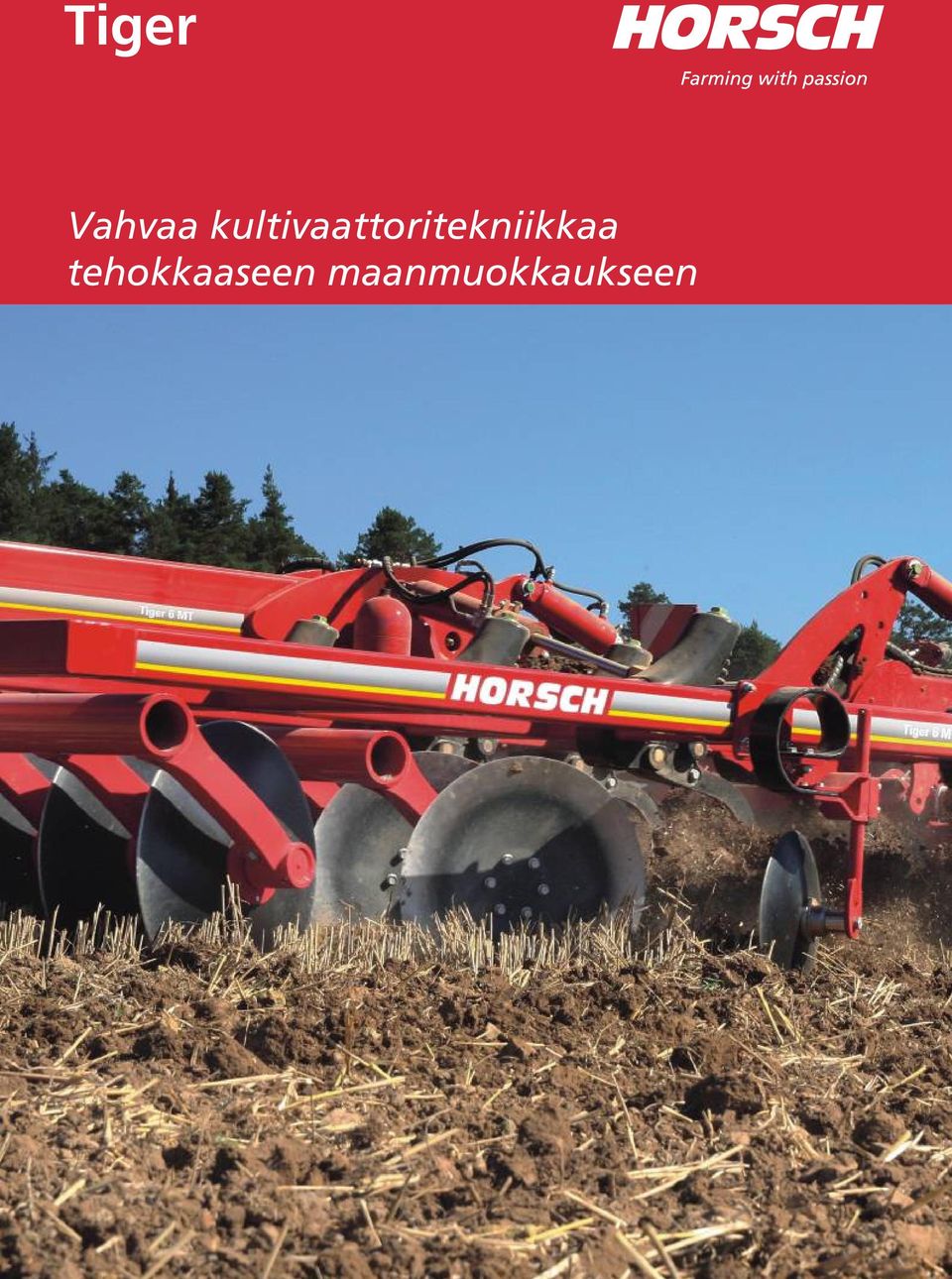

1 Vahvaa kultivaattoritekniikkaa tehokkaaseen maanmuokkaukseen

2 Tiger AS viisas vaihtoehto auralle Tiger LT pieni koko, vähäinen voimantarve Tiger omaa luokkaansa! Eri mallien keskeiset käyttöalueet: Mitä erikoisominaisuuksia Tiger- muokkaimilla on? T Tehokas muokkaus ja suurten olkimäärien multaaminen n. 35 cm:n syvyyteen saakka. Tiger LT pieni koko, vähäinen voimantarve Kolmiakselinen kompakti malli sängen multaamiseen ja maaperän syvään muokkaukseen. Tiger MT paras työnlaatu r muokkauksessa Tehokasta muokkausta vaikeimmissakin käyttöolosuhteissa. T 500 kg:n irrotusvoima, 30 cm:n nostokorkeus MulchMix-vantaat jopa 20 % vähemmän vetotehoa samalla työsyvyydellä Joustavat työsyvyyden säätömahdollisuudet (5 35 cm) Yhdisteltävissä Pronto-kylvötekniikan kanssa Painava AS-pakkeri tiivistää tehokkaasti ja tekee maantiekuljetuksesta turvallisen Runkopalkit 120 x 120 mm Sekoittaa ja kuohkeuttaa maata tehokkaasti neljän piikkirivin ansiosta Kaksirivinen DiscSystem Silppuaa kaikki kasvijäänteet Tasoituslautaset Tasaavat pinnan ennen rengaspakkeria

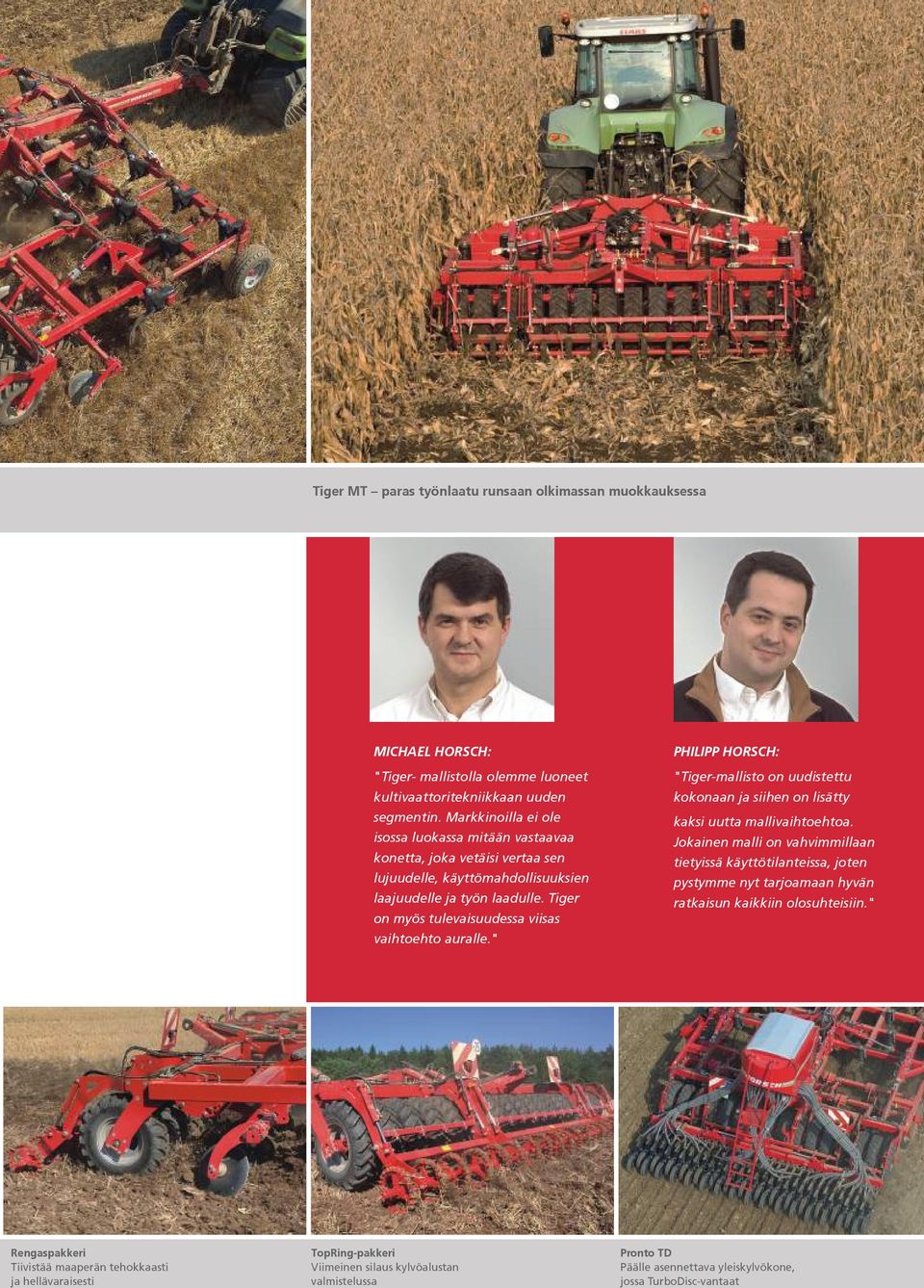

3 Tiger MT paras työnlaatu runsaan olkimassan muokkauksessa MICHAEL HORSCH: "Tiger- mallistolla olemme luoneet kultivaattoritekniikkaan uuden segmentin. Markkinoilla ei ole isossa luokassa mitään vastaavaa konetta, joka vetäisi vertaa sen lujuudelle, käyttömahdollisuuksien laajuudelle ja työn laadulle. Tiger on myös tulevaisuudessa viisas vaihtoehto auralle." PHILIPP HORSCH: "Tiger-mallisto on uudistettu kokonaan ja siihen on lisätty kaksi uutta mallivaihtoehtoa. Jokainen malli on vahvimmillaan tietyissä käyttötilanteissa, joten pystymme nyt tarjoamaan hyvän ratkaisun kaikkiin olosuhteisiin." Rengaspakkeri Tiivistää maaperän tehokkaasti ja hellävaraisesti TopRing-pakkeri Viimeinen silaus kylvöalustan valmistelussa Pronto TD Päälle asennettava yleiskylvökone, jossa TurboDisc-vantaat

4 Tekninen rakenne: Käyttöalueet: Nelipalkkinen runkorakenne, suuri työteho 85 cm:n korkuisen rungon ja akselilla olevien piikkien 92 cm:n etäisyyden ansiosta Tukevat TerraGrip-piikit ja kevyesti liikkuvat MulchMix-vantaat, 23 cm:n piikkiväli takaa hyvän sekoittumisen ja syvän kuohkeutuksen Yksirivinen lautasjärjestelmä tasoittaa maan ennen pakkeria Suurikokoiseen pakkerijärjestelmään kuuluu rengaspakkeri ja TopRing-pakkeri (valinnainen), joilla maanpinta valmistellaan kylvöä varten Keveät ja keskiraskaat maalajit Maaperän hellävarainen kuohkeutus 35 cm:n muokkaussyvyyteen saakka (kyntösyvyyden alittaminen mahdollista) Suurten olkimäärien ja kasvijäänteiden homogeeninen sekoittaminen Maan muokkaus ja kylvöpohjan valmistelu yhdessä työvaiheessa TerraGrip-piikit 30 cm:n nostokorkeus, 500 kg:n irrotusvoima, huoltovapaa Tukipyörä Korkeussäädettävä tukipyörä varmistaa, että muokkausyvyys pysyy tasaisena koko työleveydellä Joustava syvyyssäätö Helppo muokkaussyvvyyden säätö AluClipsien avulla

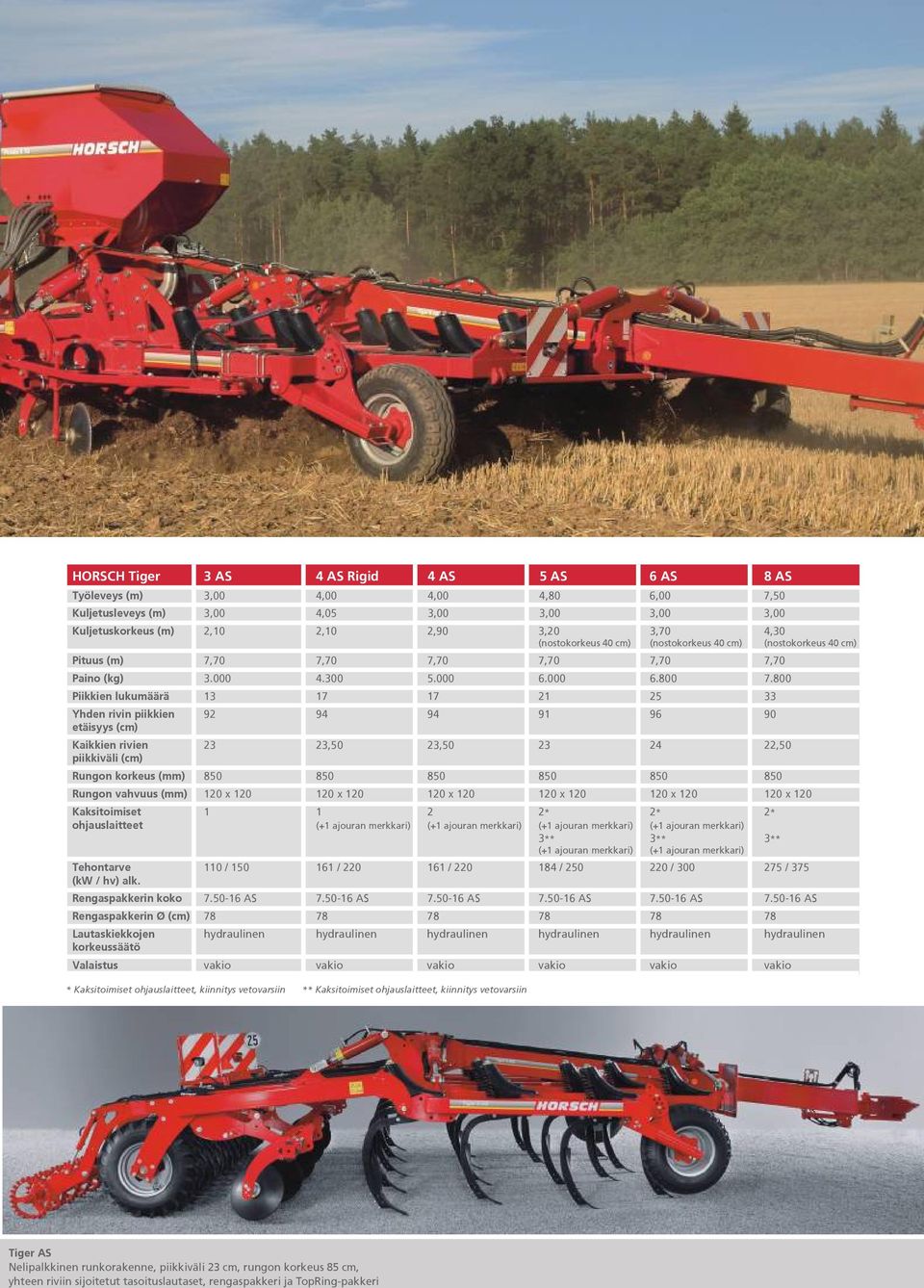

5 Työleveys (m) 3,00 4,00 4,00 4,80 6,00 7,50 Kuljetusleveys (m) 3,00 4,05 3,00 3,00 3,00 3,00 Kuljetuskorkeus (m) 2,10 2,10 2,90 3,20 3,70 4,30 (nostokorkeus 40 cm) (nostokorkeus 40 cm) (nostokorkeus 40 cm) Pituus (m) 7,70 7,70 7,70 7,70 7,70 7,70 Paino (kg) Piikkien lukumäärä Yhden rivin piikkien etäisyys (cm) Kaikkien rivien 23 23,50 23, ,50 piikkiväli (cm) Rungon korkeus (mm) Rungon vahvuus (mm) 120 x x x x x x 120 Kaksitoimiset * 2* 2* ohjauslaitteet (+1 ajouran merkkari) (+1 ajouran merkkari) (+1 ajouran merkkari) (+1 ajouran merkkari) 3** 3** 3** (+1 ajouran merkkari) (+1 ajouran merkkari) Tehontarve 110 / / / / / / 375 (kw / hv) alk. Rengaspakkerin koko AS AS AS AS AS AS Rengaspakkerin Ø (cm) Lautaskiekkojen hydraulinen hydraulinen hydraulinen hydraulinen hydraulinen hydraulinen korkeussäätö Valaistus vakio vakio vakio vakio vakio vakio Kaksitoimiset ohjauslaitteet, kiinnitys vetovarsiin Kaksitoimiset ohjauslaitteet, kiinnitys vetovarsiin Tiger AS Nelipalkkinen runkorakenne, piikkiväli 23 cm, rungon korkeus 85 cm, yhteen riviin sijoitetut tasoituslautaset, rengaspakkeri ja TopRing-pakkeri

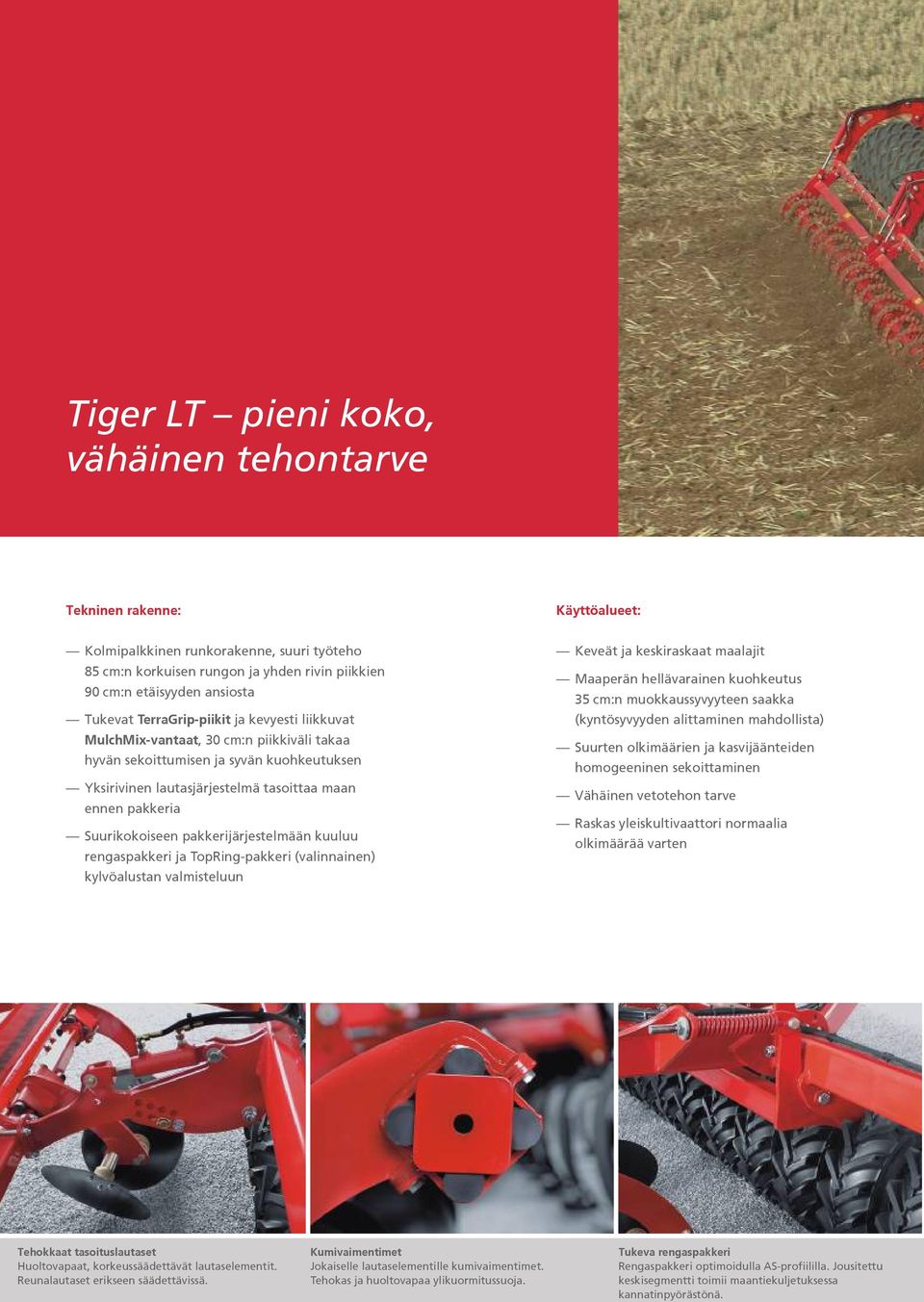

6 Tiger LT pieni koko, vähäinen tehontarve Tekninen rakenne: Käyttöalueet: Kolmipalkkinen runkorakenne, suuri työteho 85 cm:n korkuisen rungon ja yhden rivin piikkien 90 cm:n etäisyyden ansiosta Tukevat TerraGrip-piikit ja kevyesti liikkuvat MulchMix-vantaat, 30 cm:n piikkiväli takaa hyvän sekoittumisen ja syvän kuohkeutuksen Yksirivinen lautasjärjestelmä tasoittaa maan ennen pakkeria Suurikokoiseen pakkerijärjestelmään kuuluu rengaspakkeri ja TopRing-pakkeri (valinnainen) kylvöalustan valmisteluun Keveät ja keskiraskaat maalajit Maaperän hellävarainen kuohkeutus 35 cm:n muokkaussyvyyteen saakka (kyntösyvyyden alittaminen mahdollista) Suurten olkimäärien ja kasvijäänteiden homogeeninen sekoittaminen Vähäinen vetotehon tarve Raskas yleiskultivaattori normaalia olkimäärää varten Tehokkaat tasoituslautaset Huoltovapaat, korkeussäädettävät lautaselementit. Reunalautaset erikseen säädettävissä. Kumivaimentimet Jokaiselle lautaselementille kumivaimentimet. Tehokas ja huoltovapaa ylikuormitussuoja. Tukeva rengaspakkeri Rengaspakkeri optimoidulla AS-profiililla. Jousitettu keskisegmentti toimii maantiekuljetuksessa kannatinpyörästönä.

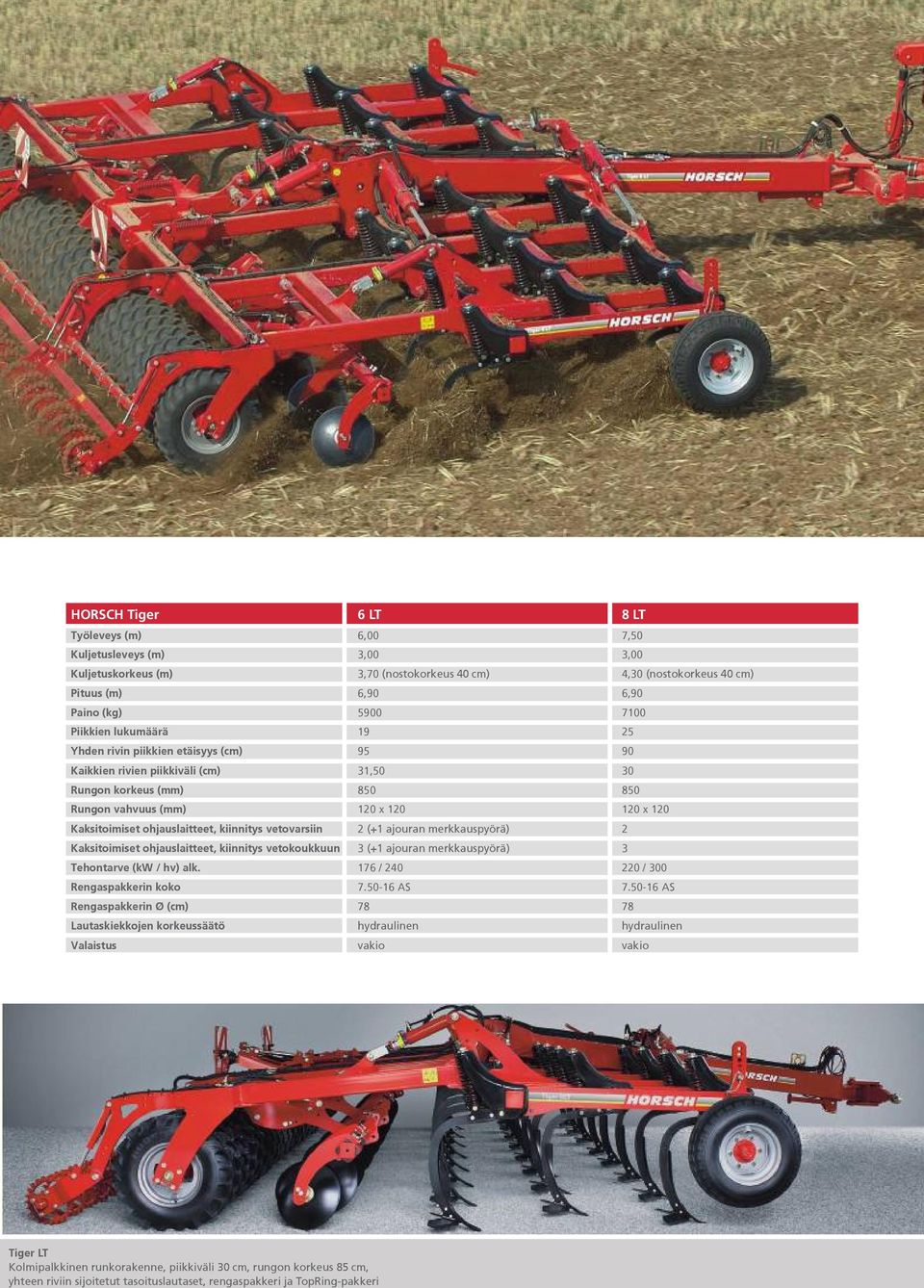

7 Työleveys (m) 6,00 7,50 Kuljetusleveys (m) 3,00 3,00 Kuljetuskorkeus (m) 3,70 (nostokorkeus 40 cm) 4,30 (nostokorkeus 40 cm) Pituus (m) 6,90 6,90 Paino (kg) Piikkien lukumäärä Yhden rivin piikkien etäisyys (cm) Kaikkien rivien piikkiväli (cm) 31,50 30 Rungon korkeus (mm) Rungon vahvuus (mm) 120 x x 120 Kaksitoimiset ohjauslaitteet, kiinnitys vetovarsiin 2 (+1 ajouran merkkauspyörä) 2 Kaksitoimiset ohjauslaitteet, kiinnitys vetokoukkuun 3 (+1 ajouran merkkauspyörä) 3 Tehontarve (kw / hv) alk. 176 / / 300 Rengaspakkerin koko AS AS engaspakkerin Ø (cm) Lautaskiekkojen korkeussäätö hydraulinen hydraulinen Valaistus vakio vakio Tiger LT Kolmipalkkinen runkorakenne, piikkiväli 30 cm, rungon korkeus 85 cm, yhteen riviin sijoitetut tasoituslautaset, rengaspakkeri ja TopRing-pakkeri

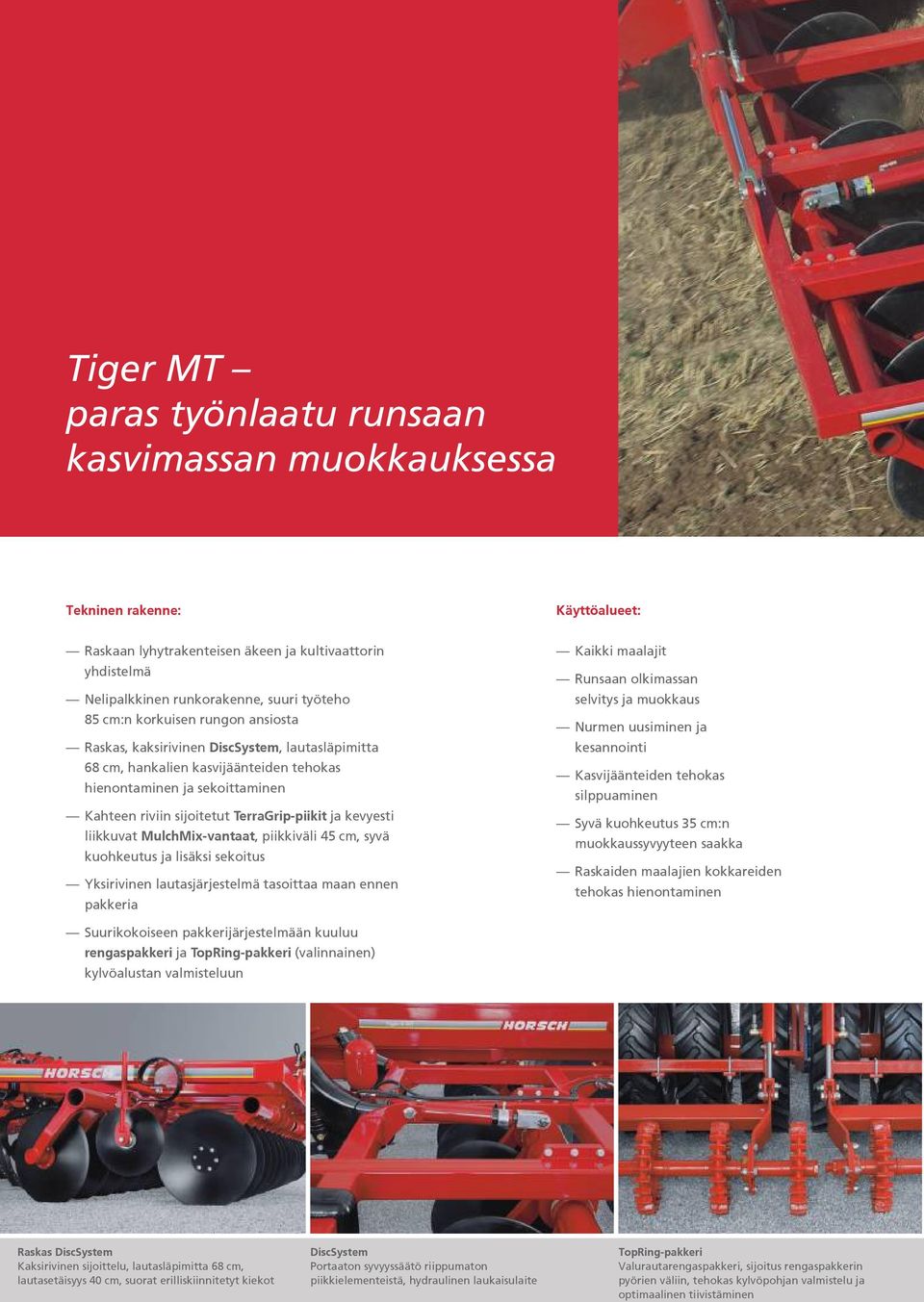

8 Tiger MT paras työnlaatu runsaan kasvimassan muokkauksessa Tekninen rakenne: Käyttöalueet: Raskaan lyhytrakenteisen äkeen ja kultivaattorin yhdistelmä Nelipalkkinen runkorakenne, suuri työteho 85 cm:n korkuisen rungon ansiosta Raskas, kaksirivinen DiscSystem, lautasläpimitta 68 cm, hankalien kasvijäänteiden tehokas hienontaminen ja sekoittaminen Kahteen riviin sijoitetut TerraGrip-piikit ja kevyesti liikkuvat MulchMix-vantaat, piikkiväli 45 cm, syvä kuohkeutus ja lisäksi sekoitus Yksirivinen lautasjärjestelmä tasoittaa maan ennen pakkeria Kaikki maalajit Runsaan olkimassan selvitys ja muokkaus Nurmen uusiminen ja kesannointi Kasvijäänteiden tehokas silppuaminen Syvä kuohkeutus 35 cm:n muokkaussyvyyteen saakka Raskaiden maalajien kokkareiden tehokas hienontaminen Suurikokoiseen pakkerijärjestelmään kuuluu rengaspakkeri ja TopRing-pakkeri (valinnainen) kylvöalustan valmisteluun Raskas DiscSystem Kaksirivinen sijoittelu, lautasläpimitta 68 cm, lautasetäisyys 40 cm, suorat erilliskiinnitetyt kiekot DiscSystem Portaaton syvyyssäätö riippumaton piikkielementeistä, hydraulinen laukaisulaite TopRing-pakkeri Valurautarengaspakkeri, sijoitus rengaspakkerin pyörien väliin, tehokas kylvöpohjan valmistelu ja optimaalinen tiivistäminen

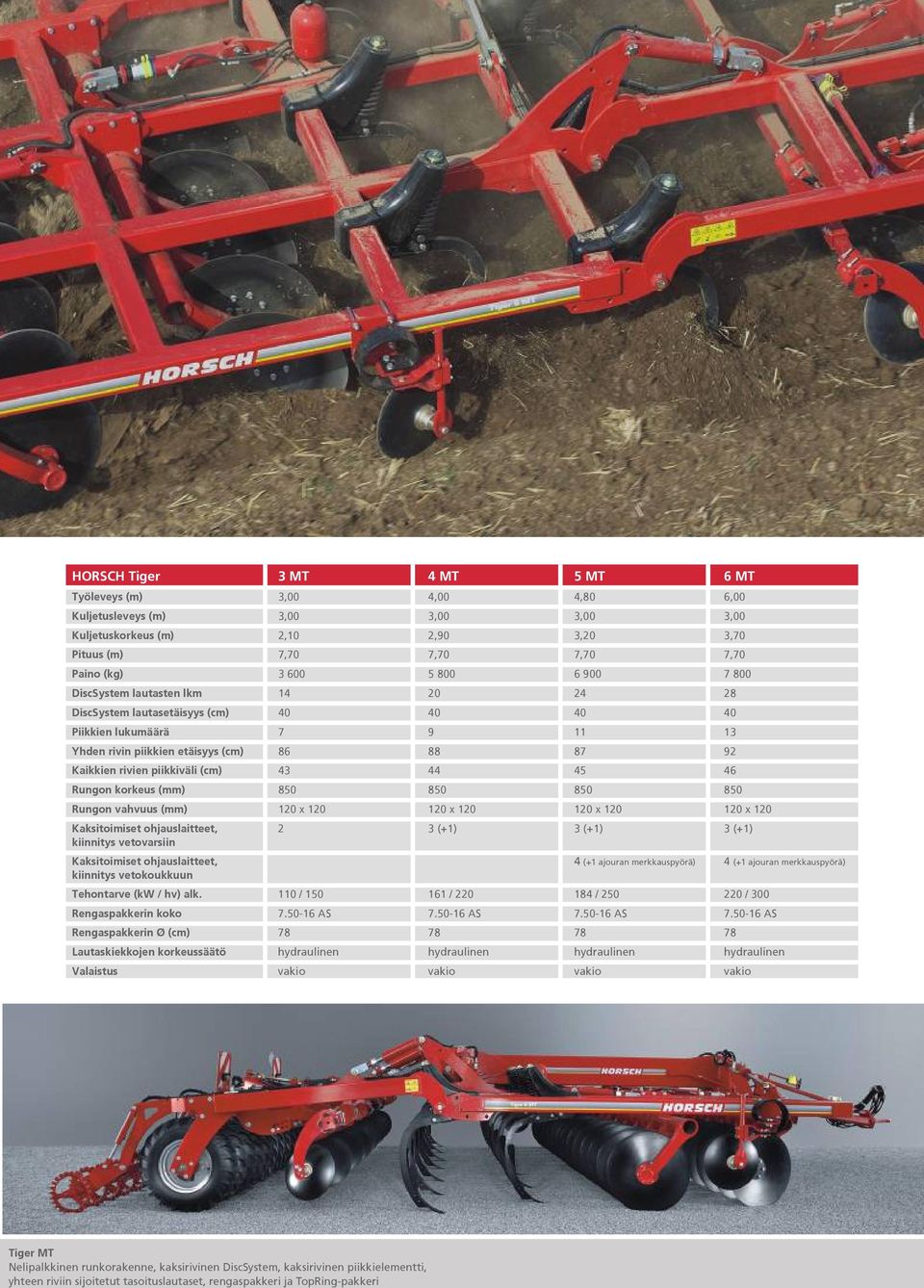

9 Työleveys (m) 3,00 4,00 4,80 6,00 Kuljetusleveys (m) 3,00 3,00 3,00 3,00 Kuljetuskorkeus (m) 2,10 2,90 3,20 3,70 Pituus (m) 7,70 7,70 7,70 7,70 Paino (kg) DiscSystem lautasten lkm DiscSystem lautasetäisyys (cm) Piikkien lukumäärä Yhden rivin piikkien etäisyys (cm) Kaikkien rivien piikkiväli (cm) Rungon korkeus (mm) Rungon vahvuus (mm) 120 x x x x 120 Kaksitoimiset ohjauslaitteet, 2 3 (+1) 3 (+1) 3 (+1) kiinnitys vetovarsiin Kaksitoimiset ohjauslaitteet, 4 (+1 ajouran merkkauspyörä) 4 (+1 ajouran merkkauspyörä) kiinnitys vetokoukkuun Tehontarve (kw / hv) alk. 110 / / / / 300 Rengaspakkerin koko AS AS AS AS Rengaspakkerin Ø (cm) Lautaskiekkojen korkeussäätö hydraulinen hydraulinen hydraulinen hydraulinen Valaistus vakio vakio vakio vakio Tiger MT Nelipalkkinen runkorakenne, kaksirivinen DiscSystem, kaksirivinen piikkielementti, yhteen riviin sijoitetut tasoituslautaset, rengaspakkeri ja TopRing-pakkeri

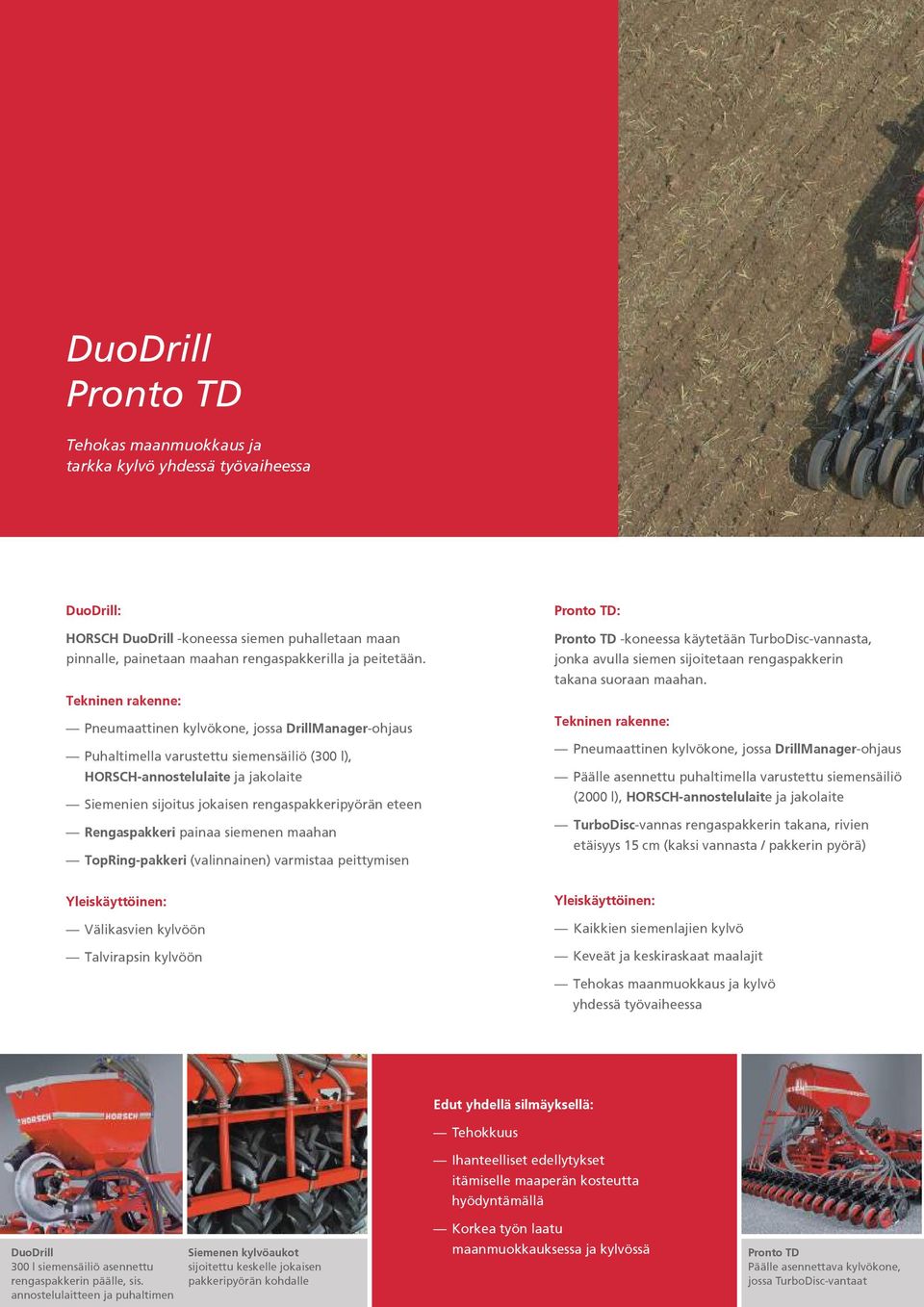

10 DuoDrill Pronto TD Tehokas maanmuokkaus ja tarkka kylvö yhdessä työvaiheessa DuoDrill: HORSCH DuoDrill -koneessa siemen puhalletaan maan pinnalle, painetaan maahan rengaspakkerilla ja peitetään. Tekninen rakenne: Pneumaattinen kylvökone, jossa DrillManager-ohjaus Puhaltimella varustettu siemensäiliö (300 l), HORSCH-annostelulaite ja jakolaite Siemenien sijoitus jokaisen rengaspakkeripyörän eteen Rengaspakkeri painaa siemenen maahan TopRing-pakkeri (valinnainen) varmistaa peittymisen Pronto TD: Pronto TD -koneessa käytetään TurboDisc-vannasta, jonka avulla siemen sijoitetaan rengaspakkerin takana suoraan maahan. Tekninen rakenne: Pneumaattinen kylvökone, jossa DrillManager-ohjaus Päälle asennettu puhaltimella varustettu siemensäiliö (2000 l), HORSCH-annostelulaite ja jakolaite TurboDisc-vannas rengaspakkerin takana, rivien etäisyys 15 cm (kaksi vannasta / pakkerin pyörä) Yleiskäyttöinen: Välikasvien kylvöön Talvirapsin kylvöön Yleiskäyttöinen: Kaikkien siemenlajien kylvö Keveät ja keskiraskaat maalajit Tehokas maanmuokkaus ja kylvö yhdessä työvaiheessa Edut yhdellä silmäyksellä: Tehokkuus Ihanteelliset edellytykset itämiselle maaperän kosteutta hyödyntämällä Korkea työn laatu DuoDrill 300 l siemensäiliö asennettu rengaspakkerin päälle, sis. annostelulaitteen ja puhaltimen Siemenen kylvöaukot sijoitettu keskelle jokaisen pakkeripyörän kohdalle maanmuokkauksessa ja kylvössä Pronto TD Päälle asennettava kylvökone, jossa TurboDisc-vantaat

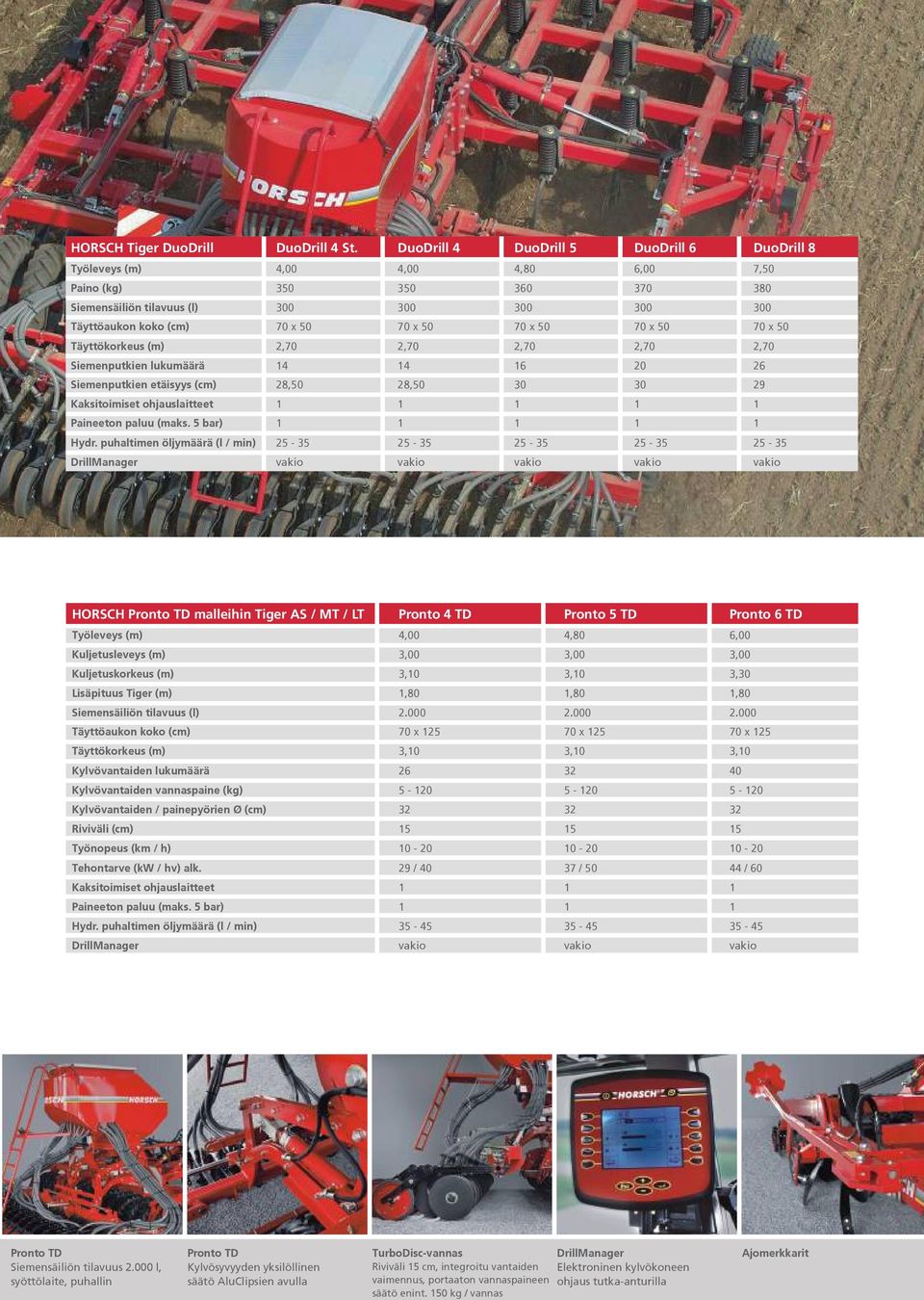

11 Työleveys (m) 4,00 4,00 4,80 6,00 7,50 Paino (kg) Siemensäiliön tilavuus (l) Täyttöaukon koko (cm) 70 x x x x x 50 Täyttökorkeus (m) 2,70 2,70 2,70 2,70 2,70 Siemenputkien lukumäärä Siemenputkien etäisyys (cm) 28,50 28, Kaksitoimiset ohjauslaitteet Paineeton paluu (maks. 5 bar) Hydr. puhaltimen öljymäärä (l / min) DrillManager vakio vakio vakio vakio vakio Työleveys (m) 4,00 4,80 6,00 Kuljetusleveys (m) 3,00 3,00 3,00 Kuljetuskorkeus (m) 3,10 3,10 3,30 Lisäpituus Tiger (m) 1,80 1,80 1,80 Siemensäiliön tilavuus (l) Täyttöaukon koko (cm) 70 x x x 125 Täyttökorkeus (m) 3,10 3,10 3,10 Kylvövantaiden lukumäärä Kylvövantaiden vannaspaine (kg) Kylvövantaiden / painepyörien Ø (cm) Riviväli (cm) Työnopeus (km / h) Tehontarve (kw / hv) alk. 29 / / / 60 Kaksitoimiset ohjauslaitteet Paineeton paluu (maks. 5 bar) Hydr. puhaltimen öljymäärä (l / min) DrillManager vakio vakio vakio Pronto TD Siemensäiliön tilavuus l, syöttölaite, puhallin Pronto TD Kylvösyvyyden yksilöllinen säätö AluClipsien avulla TurboDisc-vannas Riviväli 15 cm, integroitu vantaiden vaimennus, portaaton vannaspaineen säätö enint. 150 kg / vannas DrillManager Elektroninen kylvökoneen ohjaus tutka-anturilla Ajomerkkarit

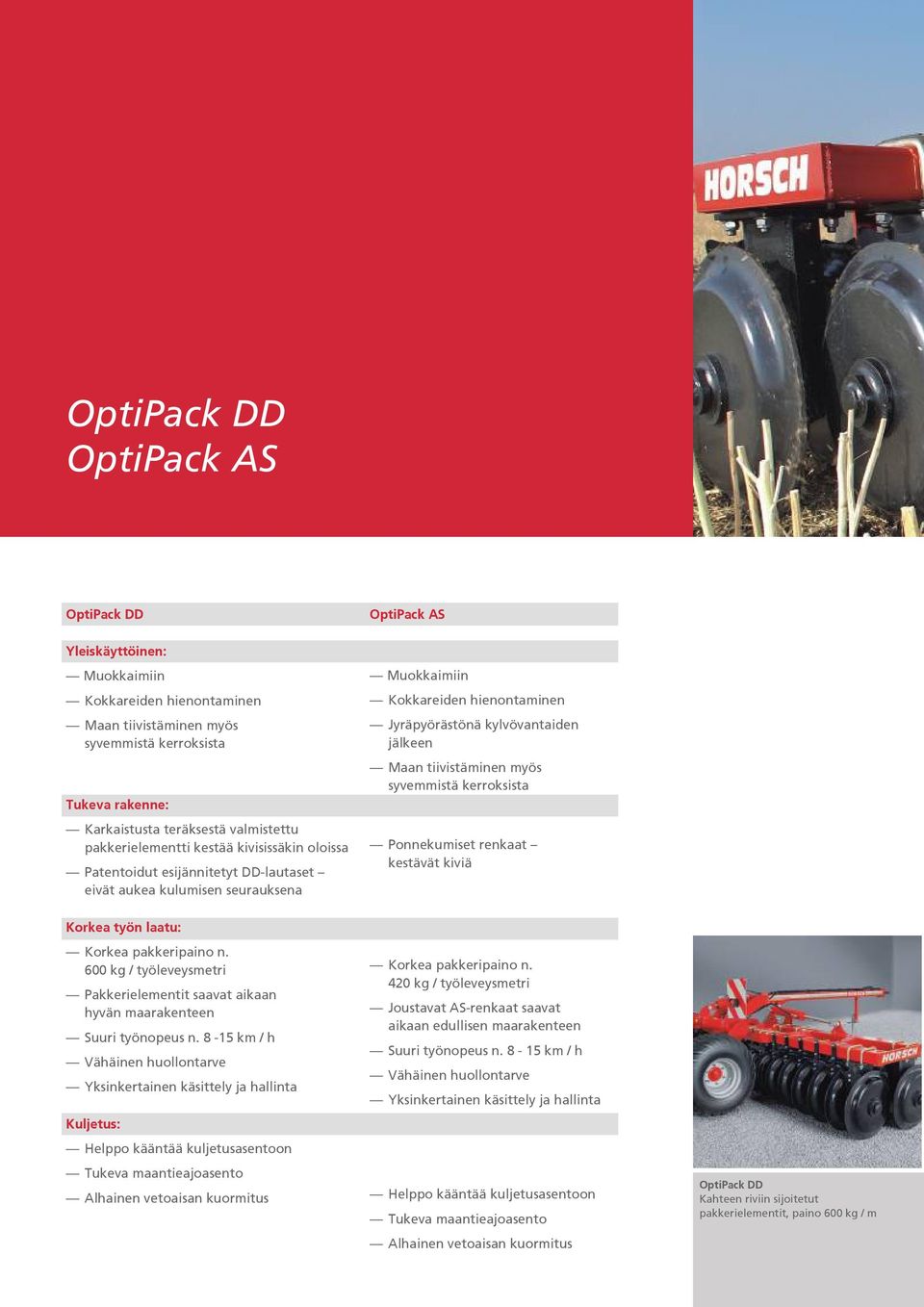

12 OptiPack DD OptiPack AS OptiPack DD Yleiskäyttöinen: Muokkaimiin Kokkareiden hienontaminen Maan tiivistäminen myös syvemmistä kerroksista Tukeva rakenne: Karkaistusta teräksestä valmistettu pakkerielementti kestää kivisissäkin oloissa Patentoidut esijännitetyt DD-lautaset eivät aukea kulumisen seurauksena OptiPack AS Muokkaimiin Kokkareiden hienontaminen Jyräpyörästönä kylvövantaiden jälkeen Maan tiivistäminen myös syvemmistä kerroksista Ponnekumiset renkaat kestävät kivi Korkea työn laatu: Korkea pakkeripaino n. 600 kg / työleveysmetri Pakkerielementit saavat aikaan hyvän maarakenteen Suuri työnopeus n km / h Vähäinen huollontarve Yksinkertainen käsittely ja hallinta Kuljetus: Helppo kääntää kuljetusasentoon Tukeva maantieajoasento Alhainen vetoaisan kuormitus Korkea pakkeripaino n. 420 kg / työleveysmetri Joustavat AS-renkaat saavat aikaan edullisen maarakenteen Suuri työnopeus n km / h Vähäinen huollontarve Yksinkertainen käsittely ja hallinta Helppo kääntää kuljetusasentoon Tukeva maantieajoasento Alhainen vetoaisan kuormitus OptiPack DD Kahteen riviin sijoitetut pakkerielementit, paino 600 kg / m

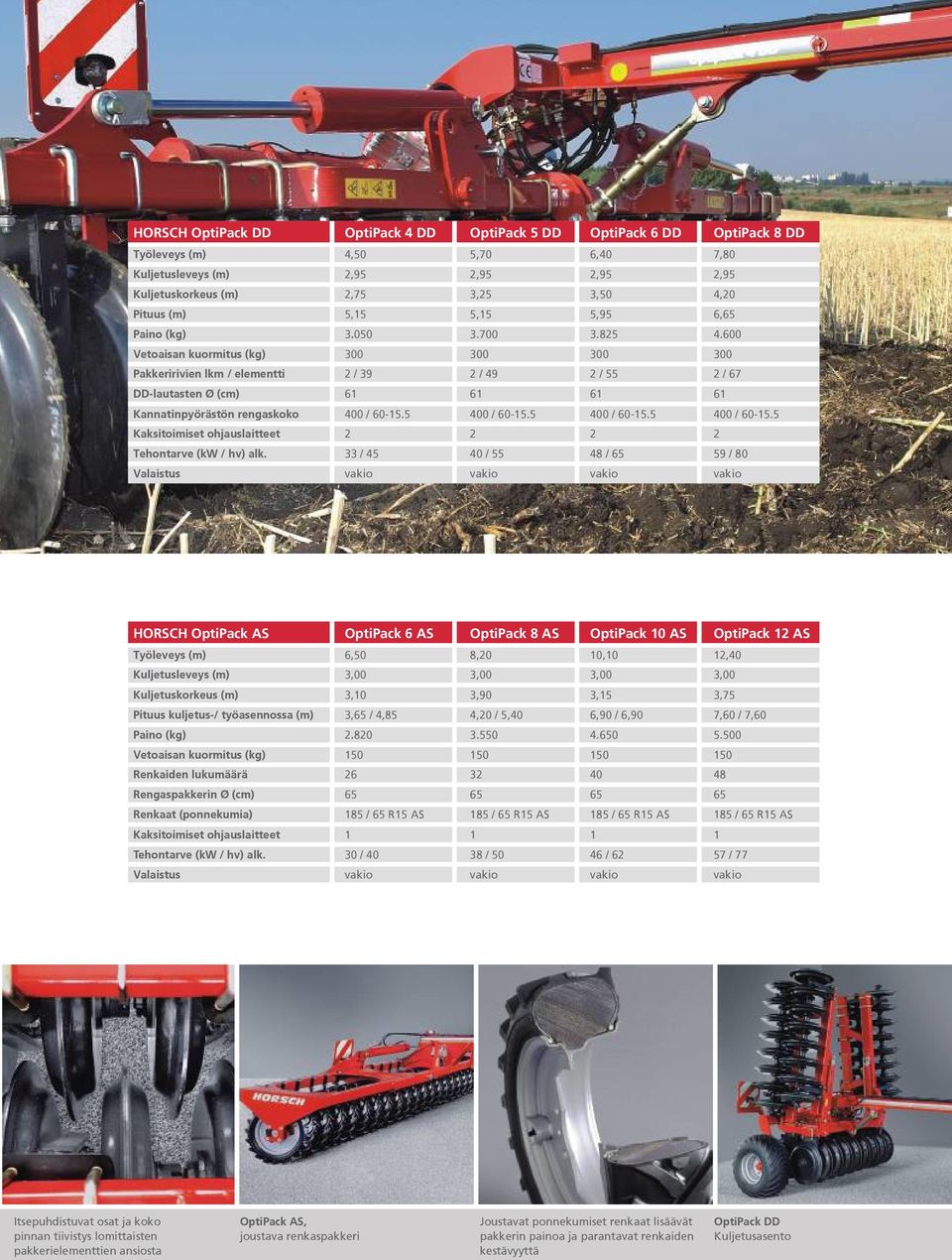

13 Työleveys (m) 4,50 5,70 6,40 7,80 Kuljetusleveys (m) 2,95 2,95 2,95 2,95 Kuljetuskorkeus (m) 2,75 3,25 3,50 4,20 Pituus (m) 5,15 5,15 5,95 6,65 Paino (kg) Vetoaisan kuormitus (kg) Pakkeririvien lkm / elementti 2 / 39 2 / 49 2 / 55 2 / 67 DD-lautasten Ø (cm) Kannatinpyörästön rengaskoko 400 / / / / Kaksitoimiset ohjauslaitteet Tehontarve (kw / hv) alk. 33 / / / / 80 Valaistus vakio vakio vakio vakio Työleveys (m) 6,50 8,20 10,10 12,40 Kuljetusleveys (m) 3,00 3,00 3,00 3,00 Kuljetuskorkeus (m) 3,10 3,90 3,15 3,75 Pituus kuljetus-/ työasennossa (m) 3,65 / 4,85 4,20 / 5,40 6,90 / 6,90 7,60 / 7,60 Paino (kg) Vetoaisan kuormitus (kg) Renkaiden lukumäärä Rengaspakkerin Ø (cm) Renkaat (ponnekumia) 185 / 65 R15 AS 185 / 65 R15 AS 185 / 65 R15 AS 185 / 65 R15 AS Kaksitoimiset ohjauslaitteet Tehontarve (kw / hv) alk. 30 / / / / 77 Valaistus vakio vakio vakio vakio Itsepuhdistuvat osat ja koko pinnan tiivistys lomittaisten pakkerielementtien ansiosta OptiPack AS, joustava renkaspakkeri Joustavat ponnekumiset renkaat lisäävät pakkerin painoa ja parantavat renkaiden kestävyyttä OptiPack DD Kuljetusasento

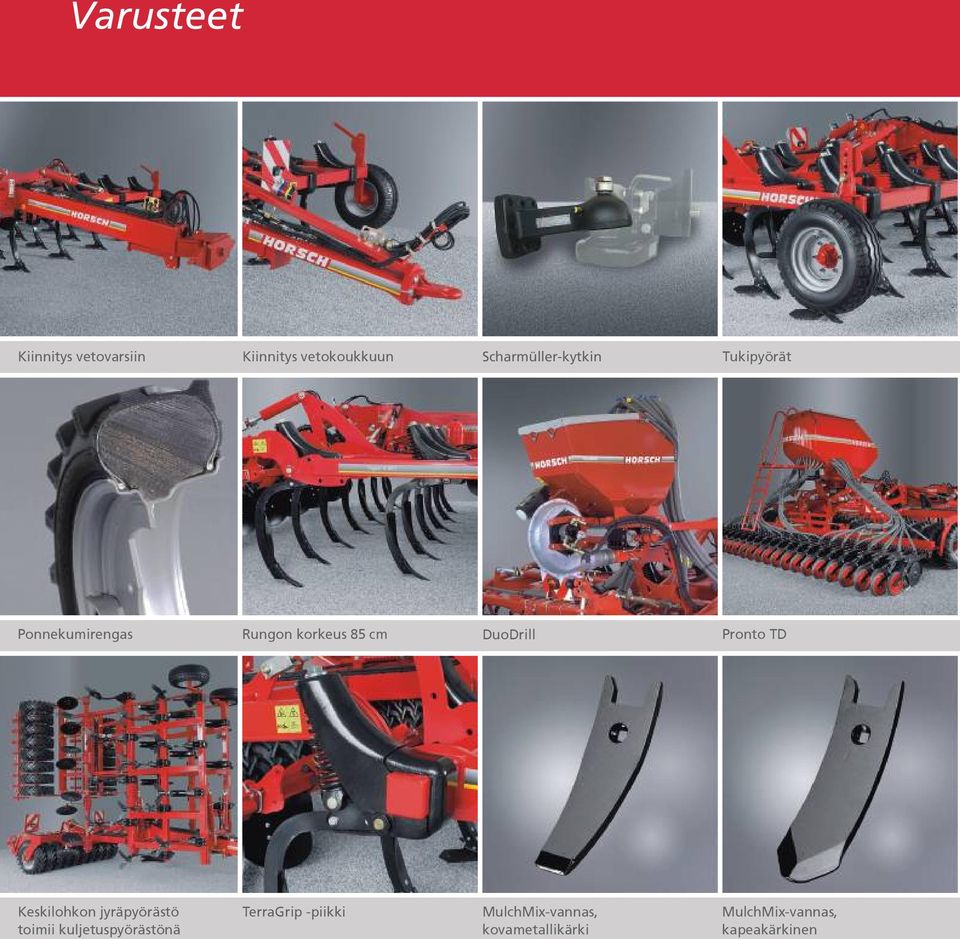

14 Varusteet Kiinnitys vetovarsiin Kiinnitys vetokoukkuun Tukipyörät Ponnekumirengas Rungon korkeus 85 cm DuoDrill Pronto TD Keskilohkon jyräpyörästö toimii kuljetuspyörästönä TerraGrip -piikki MulchMix-vannas, kovametallikärki MulchMix-vannas, kapeakärkinen

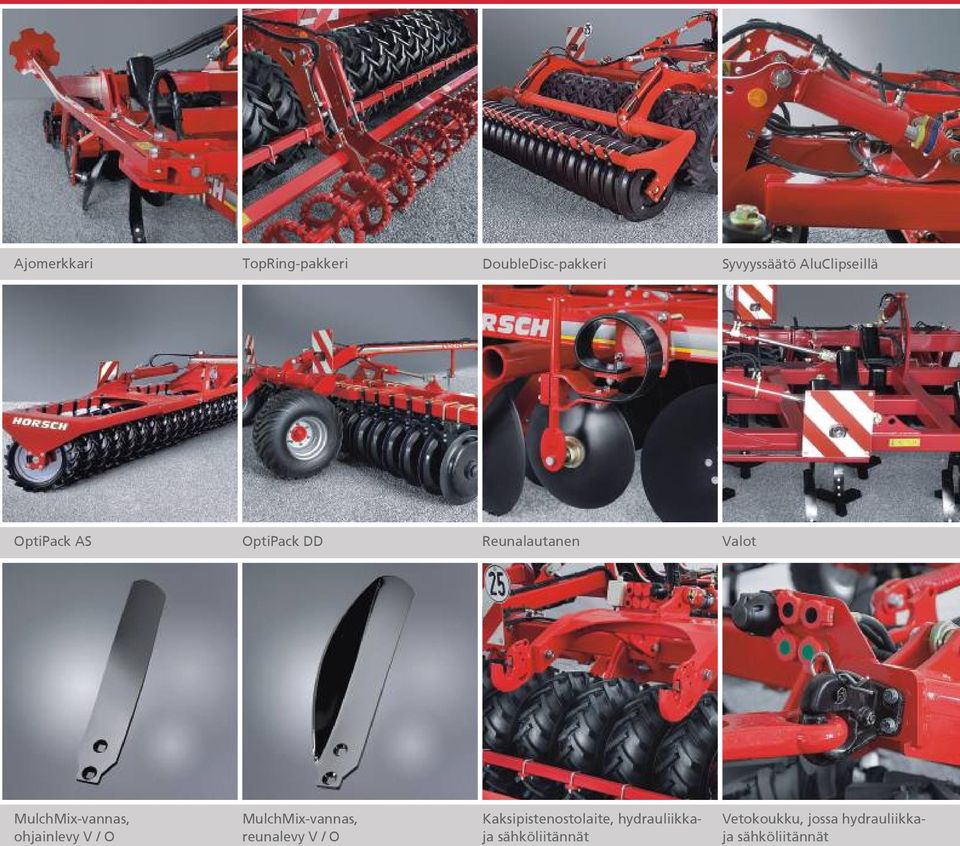

15 Ajomerkkari TopRing-pakkeri DoubleDisc-pakkeri Syvyyssäätö AluClipseillä OptiPack AS OptiPack DD Reunalautanen Valot MulchMix-vannas, ohjainlevy V / O MulchMix-vannas, reunalevy V / O Kaksipistenostolaite, hydrauliikkaja sähköliitännät Vetokoukku, jossa hydrauliikkaja sähköliitännät

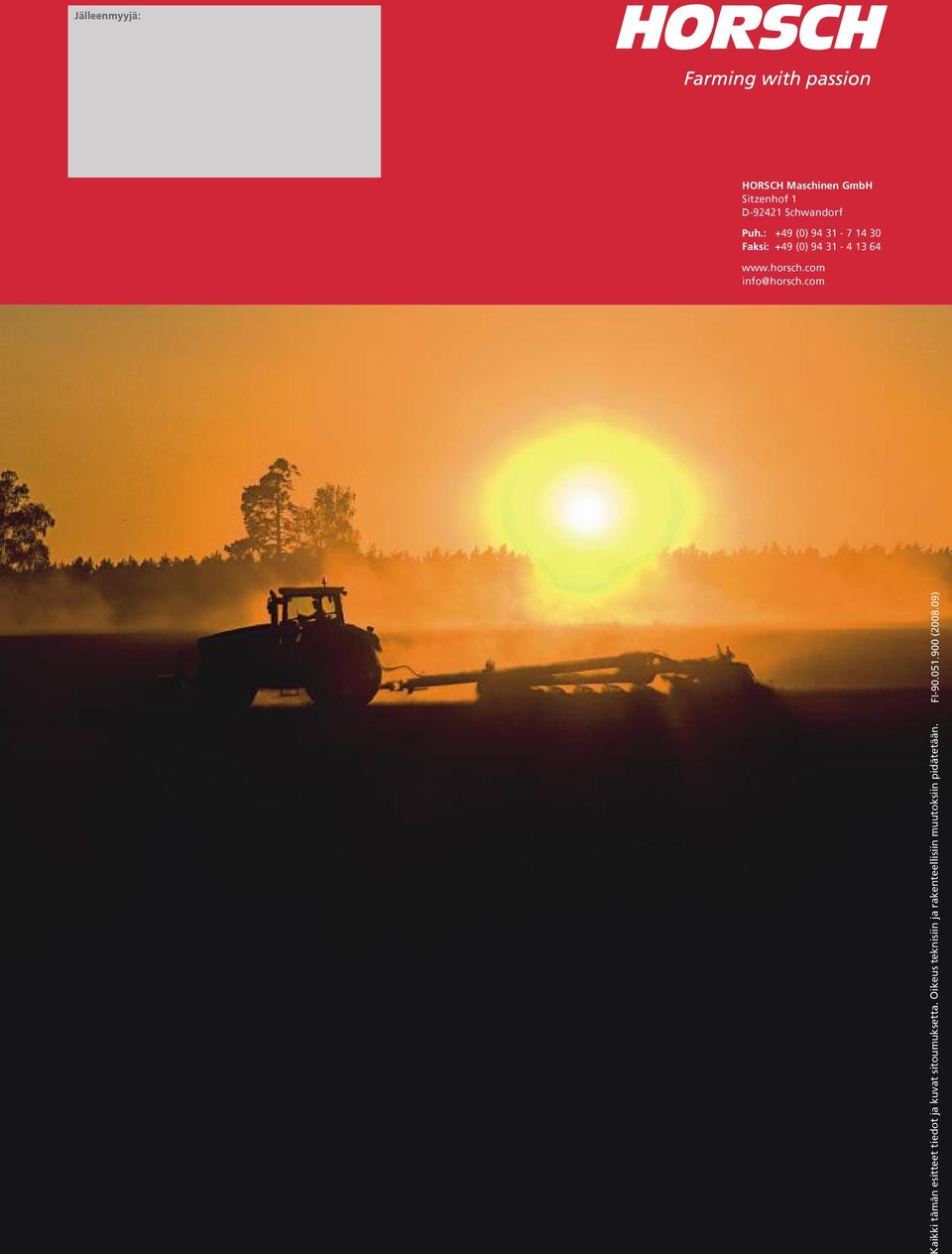

16 Jälleenmyyjä: Sitzenhof 1 D Schwandorf +49 (0) (0) info@horsch.com Kaikki tämän esitteet tiedot ja kuvat sitoumuksetta. Oikeus teknisiin ja rakenteellisiin muutoksiin pidätetään.
