1 Leica MNS1200 GNSS -sarja Kestävin GNSS-ratkaisu vaativiin paikkoihin >Nopea >Älykäs >Integroitu

2 Leica MNS1200 GNSS -sarja Järeä GNSSkoneohjausnavigaatioratkaisu Leica MNS1200 GNSS (maailmanlaajuinen satelliittinavigointijärjestelmä) -koneohjausjärjestelmä on suunniteltu erityisesti ankariin olosuhteisiin. Siinä yhdistyvät erittäin lujat, vedenkestävät järjestelmäkomponentit edistykselliseen GNSS-teknologiaan ja lopputuloksena on paras suorituskyky. Uusi Leica SmartTrack+ -mittauskortti tukee täysin GNSS-signaaleja (GPS L2C ja GLONASS). Satelliittien parempi lukitus merkitsee koneen kuljettajalle tuottavuuden lisääntymistä, vähentää turhia odotteluaikoja ja tarjoaa paremman luotettavuuden. MNS1200 GNSS-ratkaisu on helposti integroitavissa koneohjausohjelmistoihin kuin työkonevalmistukseenkin. Kun tarvitset työkoneestasi luotettavan ja tarkan sijainnin, MNS1200 GNSS -ratkaisu tarjoaa sen Sinulle. Täydellinen GNSS-koneohjauspaketti on muunneltavissa helposti ja joustavasti Leica MNS1200 -ratkaisu on Leica Geosystemsin ensimmäinen täydellinen GNSS:n sisältävä koneautomaatiopaketti, joka vastaa maanrakennuksen ja kaivosteollisuuden koviin vaatimuksiin. Sen järeätekoiset komponentit, sisältäen MNS1200(GG)- vastaanottimen, MNA1202GG-antennin ja radiomodeemisuojauksen, ovat helposti integroitavissa eri järjestelmien ja konevalmistajien koneohjausympäristöihin. MNS1200-vastaanottimissa on yksinkertainen ja selkeästi esitetty etäkäytön käyttöliittymä (OWI Outside World Interface -toimintokomennot). Lujan rakenteen ansiosta Satelline-radiomodeemi voidaan nyt asentaa työkoneeseen yhtä joustavasti kuin vastaanotin, joko liitettynä vastaanottimeen tai irrallaan siitä. Kuitenkin, MNS1200-ratkaisu tarjoaa Sinulle jopa vieläkin enemmän joustavuutta. Voit päivittää sen liikkuvaksi RTK-asemaksi, jolloin siinä on kaikki Leica System 1200:n monipuoliset toiminnot. Voit käyttää sitä tarkkaan konenavigointiin, maanmittaukseen helppokäyttöisten sovellusten kanssa tai GNSS-tukiasemana RTK-mittauksissa, ja saat aina laadukkaimmat tulokset. Leica MNS1200 GNSS-ratkaisu on täysin muunneltavissa ja laajennettavissa GPS:llä saatavan erittäin tarkan cm-tason tarkkuus varmistuu, kun käytät lisäksi GLONASS-satelliitteja yhdessä Leica SmartTrack+ -toiminnon kanssa.

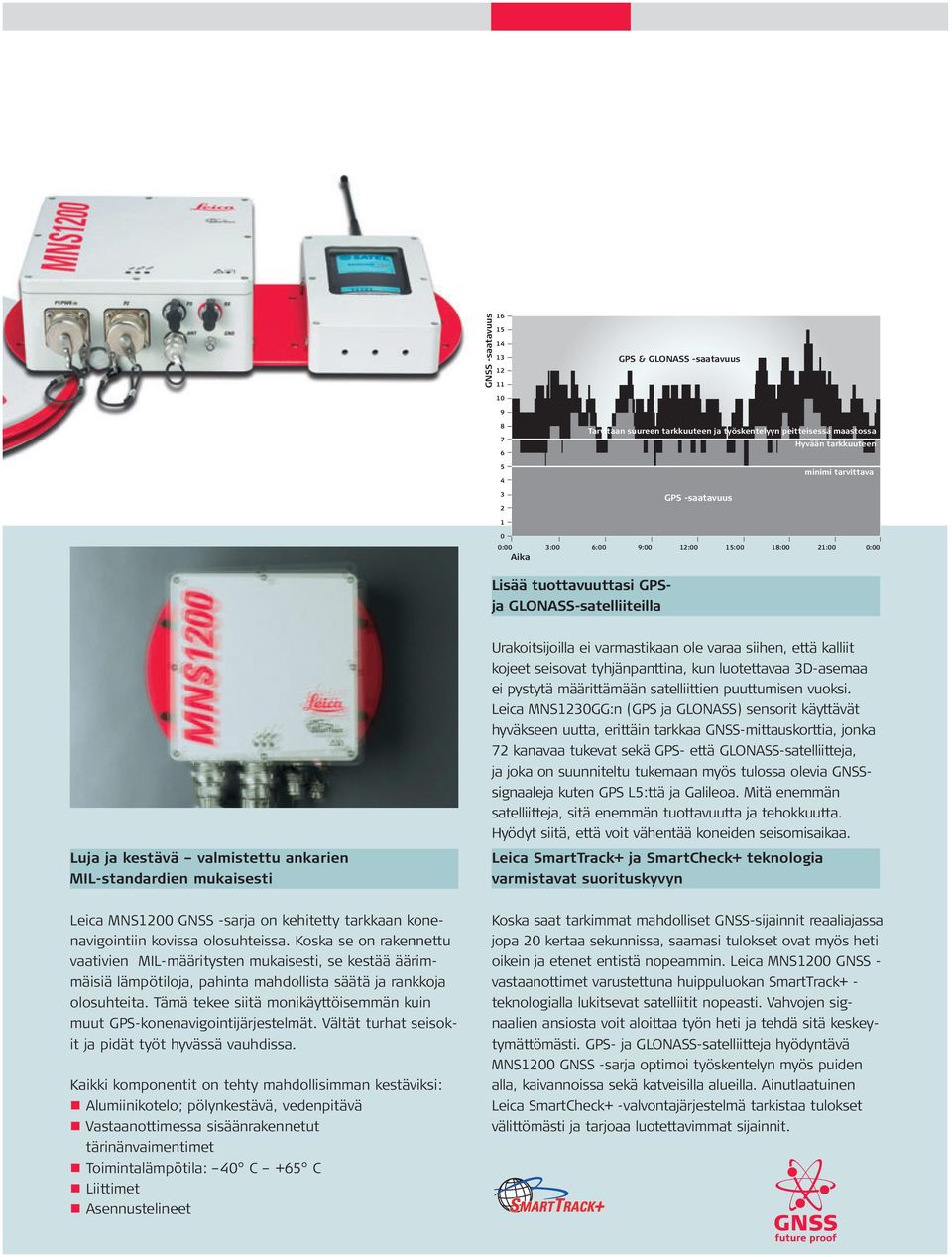

3 GNSS -saatavuus GPS & GLONASS -saatavuus Tarvitaan suureen tarkkuuteen ja työskentelyyn peitteisessä maastossa Hyvään tarkkuuteen minimi tarvittava GPS -saatavuus 0:00 Aika 3:00 6:00 9:00 12:00 15:00 18:00 21:00 0:00 Lisää tuottavuuttasi GPSja GLONASS-satelliiteilla Luja ja kestävä valmistettu ankarien MIL-standardien mukaisesti Leica MNS1200 GNSS -sarja on kehitetty tarkkaan konenavigointiin kovissa olosuhteissa. Koska se on rakennettu vaativien MIL-määritysten mukaisesti, se kestää äärimmäisiä lämpötiloja, pahinta mahdollista säätä ja rankkoja olosuhteita. Tämä tekee siitä monikäyttöisemmän kuin muut GPS-konenavigointijärjestelmät. Vältät turhat seisokit ja pidät työt hyvässä vauhdissa. Kaikki komponentit on tehty mahdollisimman kestäviksi: Alumiinikotelo; pölynkestävä, vedenpitävä Vastaanottimessa sisäänrakennetut tärinänvaimentimet Toimintalämpötila: 40 C +65 C Liittimet Asennustelineet Urakoitsijoilla ei varmastikaan ole varaa siihen, että kalliit kojeet seisovat tyhjänpanttina, kun luotettavaa 3D-asemaa ei pystytä määrittämään satelliittien puuttumisen vuoksi. Leica MNS1230GG:n (GPS ja GLONASS) sensorit käyttävät hyväkseen uutta, erittäin tarkkaa GNSS-mittauskorttia, jonka 72 kanavaa tukevat sekä GPS- että GLONASS-satelliitteja, ja joka on suunniteltu tukemaan myös tulossa olevia GNSSsignaaleja kuten GPS L5:ttä ja Galileoa. Mitä enemmän satelliitteja, sitä enemmän tuottavuutta ja tehokkuutta. Hyödyt siitä, että voit vähentää koneiden seisomisaikaa. Leica SmartTrack+ ja SmartCheck+ teknologia varmistavat suorituskyvyn Koska saat tarkimmat mahdolliset GNSS-sijainnit reaaliajassa jopa 20 kertaa sekunnissa, saamasi tulokset ovat myös heti oikein ja etenet entistä nopeammin. Leica MNS1200 GNSS - vastaanottimet varustettuna huippuluokan SmartTrack+ - teknologialla lukitsevat satelliitit nopeasti. Vahvojen signaalien ansiosta voit aloittaa työn heti ja tehdä sitä keskeytymättömästi. GPS- ja GLONASS-satelliitteja hyödyntävä MNS1200 GNSS -sarja optimoi työskentelyn myös puiden alla, kaivannoissa sekä katveisilla alueilla. Ainutlaatuinen Leica SmartCheck+ -valvontajärjestelmä tarkistaa tulokset välittömästi ja tarjoaa luotettavimmat sijainnit.

4 MNS1200 GNSS -vastaanotin Mitat 17.4 cm x 17.4 cm x 7.6 cm (paitsi kiinnityslevy ja liittimet) Paino 2.7 kg Virta V DC jännitepiikkisuojauksella Virrankulutus 3.8 W tyypillisesti, ei sisällä radiomodeemin virrankulutusta Virtasuojaus EN13309 ja edistyksellinen virransuojaus estämään ylilatausta Portit Cannon ITT urosliitin, 7 pin; Virta sisään/ RS232 Cannon ITT naarasliitin, 7 pin: RS232 LEMO-1, 8 pin: RS232 LEMO-1, 8 pin: Portti RX1200vast. RS232 TNC naarasliitin: Antenni Tiedonsiirtonopeus jopa kaikissa porteissa Lämpötila 40 C +65 C (käyttö) ja (ISO 9022 & MIL-STD-810F) 40 C +80 C (varastossa) Kosteudensieto Jopa 100 % (ISO 9022 & MIL-STD-810F) Veden, hiekan, pölyn ja Suojattu vesisuihkuja vastaan ilmakehän olosuhteiden Vedenpitävä tilapäisessä upotuksessa veteen vaikutus (maksimisyvyys 1 metri) Pölynkestävä (IP66, IP67 & MIL-STD-810F) Voidaan käyttää suolaisessa ilmastossa Tärinän ja iskujen kesto Kestää suurten työmaakoneiden aiheuttamat (ISO 9022 & MIL-STD-810F) tärinät ja iskut 10 Hz 500 Hz; 7.5 mm; 5 g 10 Hz 2000 Hz 40 g; 6 ms Iskun- ja tärinän vaimennus Sisäänrakennettu GNSS -antenni MNA1202 GG Tuetut signaalit L1/L2 GPS/GLONASS Teknologia SmartTrack+ Mitat 170 mm x 62 mm (läpimitta x korkeus) Paino 0.44 kg Vaihekeskisyyden pysyvyys < 1 mm Ympäristö edistyksellinen tärinä-, isku- ja törmäyssuojaus Lämpötila 40 C +70 C (käyttö) ja (ISO 9022 & MIL-STD-810F) 55 C +85 C (varastossa) Kosteudensieto Jopa 100 % (ISO 9022 & MIL-STD-810F) Veden, hiekan ja Vedenpitävä tilapäisessä upotuksessa veteen pölyn suojaus i (maksimisyvyys 1 metri) Pölynkestävä (IP66, IP67 & MIL-STD-810F) Pudotus Kestää putoamisen 1.5 metristä kovalle alustalle Tärinä Kestää suurten työmaakoneiden (ISO 9022 & MIL-STD-810F) aiheuttaman tärinän Isku Ei lukituksen katoamista MNS1200 GNSS -vastaanotin Vastaanotin: SmartTrack+. Edistyksellinen satelliittien seuranta GNSS-mittausteknologia. Erittäin herkkä: saavuttaa yli 99 % kaikista mahdollisista satelliittisignaaleista yli 10 asteen maskikulmalla. Erittäin pieni kohina. Tehokas seuranta.seuraa heikkoja signaaleja matalalla ja vaikeissa olosuhteissa. Monitieheijastusten vaimennus. Häiriösuojattu. Vastaanottimen RTK-teknologia SmartCheck+. Edistyksellinen, pitkän etäisyyden RTK-teknologia.Kantama 30 km tai enemmän suotuisissa olosuhteissa. Luotettavuus 99,99 % jopa 20 Hz:n päivitysnopeudella. Alustuksen jatkuva itsetarkistus taustalla. Kanavien lukumäärä 12 L1 + 2 SBAS (MNS1210) 24 L1 / L2 + 2 SBAS (MNS1230) 72 kanavaa: 28 L1 / L2 GPS + 2 SBAS + 24 L1 / L2 GLONASS (MNS1230 GG) Ensimmäisen vaihemittauksen Norm. 30 s. käynnistyksen jälkeen vaatima aika Sijainnin päivitysnopeus Valittavissa: 0.05 s. (20 Hz) 60 s. Sijainnin viive Kinemaattinen (vaihe) mittaus 0.03 s. tai vähemmän Vaaka: 10 mm + 1 ppm liikkeessä alustuksen jälkeen Pysty 20 mm + 1 ppm (MNS1230 GG / MNS1230) Tarkkuus DGPS / RTCM Tyypillisesti 25 cm rms (MNS1230 GG / MNS1230) Tyypillisesti 30 cm (rms) (MNS1210) RTK / DGPS-tiedostomuodot RTK: Leica, CMR, CMR+, RTCM lähettämistä ja V2.x/3.0 (MNS1230 ja MNS1230 GG) vastaanottoa varten DGPS: RTCM V2.x/3.0, WAAS ja EGNOS (kaikki MNS1200) Tukiasemaverkot RTK täysin yhteensopiva Leican Spider i-max & MAX,, VRS ja Aluekorjaus (FKP) tukiasemaverkon kanssa. Vastaanottimen sisäinen muisti 256 MB NMEA ulos NMEA 0183 V2.20 (GGA, GGK, GGQ, GLL, GNS, GSA, GSV, LLK, LLQ, RMC, VTG,...) Vastaanottimen toiminnot Käyttää OWI-käyttöliittymää - Leican Outside World Interface. Vastaanottimessa samat ohjainkomennot kuin PC:ssä konfigurointia, kontrollointia ja statusta varten. Käyttää Leican ohjainyksikköä RX1210 / RX1250 Graafinen toimintokonsepti konfigurointia, kontrollointia, statusta ja mittausta varten. Radiomodeemin MRH1201 kotelo Tuetut modeemityypit Satel 2ASxe, Satel 2ASx, Satel 3AS tai samaa muotoa olevat modeemit Suojaus IPx6; suojattu vesisuihkuja vastaan. Radiomodeemi suojattu pölyltä, mudalta, soralta... Asennusvaihtoehdot ohjaamon sisä- tai ulkopuolelle, koneeseen, kattoon tai alustaan MNS MMB1203 U-Bracket + radiomodeemikotelo ovat yhtenäisenä yksikkönä radiomodeemin Radiomodeemin valvonta tapahtuu kotelossa olevasta monitori ikkunasta (modeemissa näyttö ja LED-valaistus)

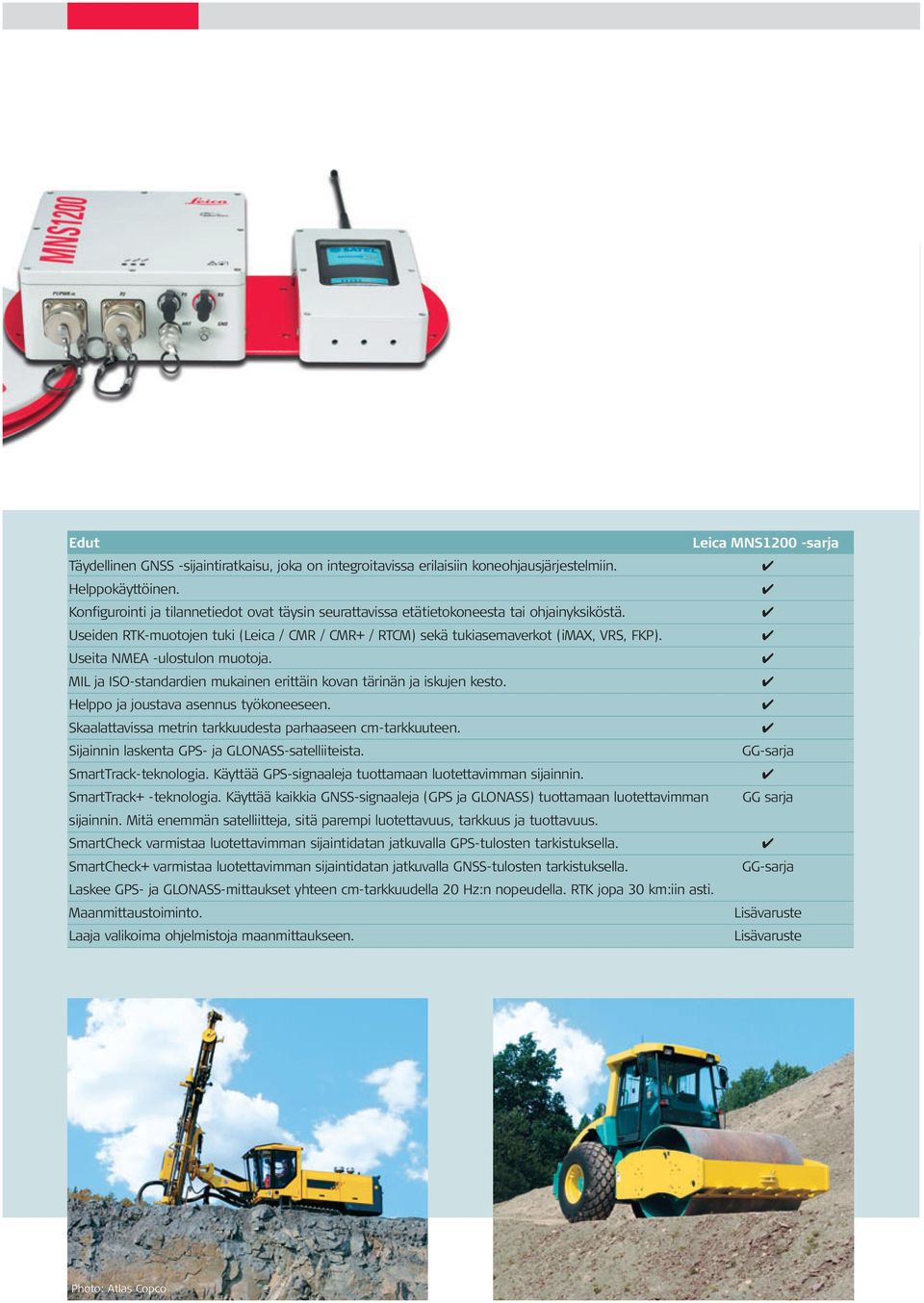

5 Edut Leica MNS1200 -sarja Täydellinen GNSS -sijaintiratkaisu, joka on integroitavissa erilaisiin koneohjausjärjestelmiin. Helppokäyttöinen. Konfigurointi ja tilannetiedot ovat täysin seurattavissa etätietokoneesta tai ohjainyksiköstä. Useiden RTK-muotojen tuki (Leica / CMR / CMR+ / RTCM) sekä tukiasemaverkot (imax, VRS, FKP). Useita NMEA -ulostulon muotoja. MIL ja ISO-standardien mukainen erittäin kovan tärinän ja iskujen kesto. Helppo ja joustava asennus työkoneeseen. Skaalattavissa metrin tarkkuudesta parhaaseen cm-tarkkuuteen. Sijainnin laskenta GPS- ja GLONASS-satelliiteista. GG-sarja SmartTrack-teknologia. Käyttää GPS-signaaleja tuottamaan luotettavimman sijainnin. SmartTrack+ -teknologia. Käyttää kaikkia GNSS-signaaleja (GPS ja GLONASS) tuottamaan luotettavimman GG sarja sijainnin. Mitä enemmän satelliitteja, sitä parempi luotettavuus, tarkkuus ja tuottavuus. SmartCheck varmistaa luotettavimman sijaintidatan jatkuvalla GPS-tulosten tarkistuksella. SmartCheck+ varmistaa luotettavimman sijaintidatan jatkuvalla GNSS-tulosten tarkistuksella. GG-sarja Laskee GPS- ja GLONASS-mittaukset yhteen cm-tarkkuudella 20 Hz:n nopeudella. RTK jopa 30 km:iin asti. Maanmittaustoiminto. Lisävaruste Laaja valikoima ohjelmistoja maanmittaukseen. Lisävaruste Photo: Atlas Copco

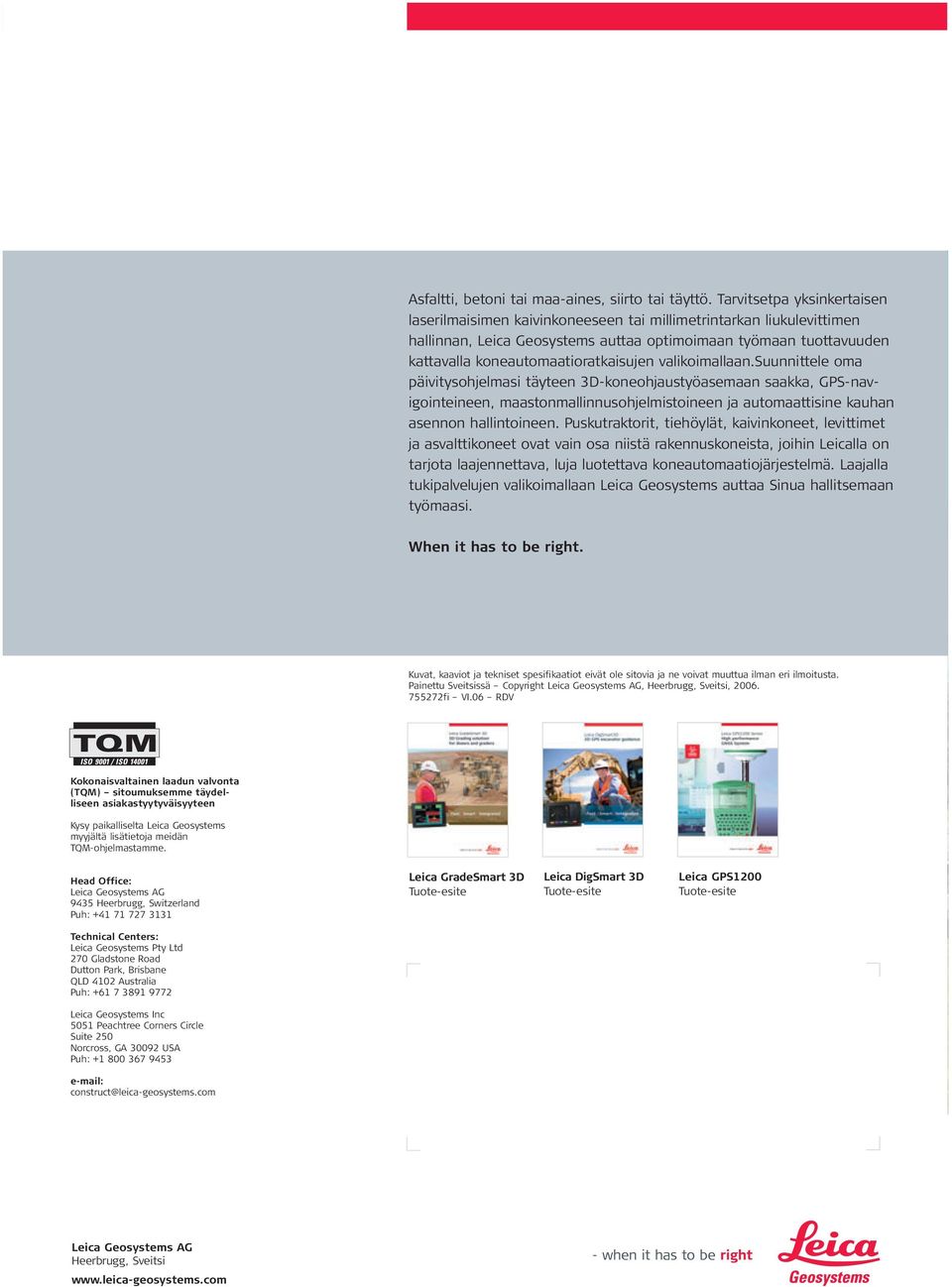

6 Asfaltti, betoni tai maa-aines, siirto tai täyttö. Tarvitsetpa yksinkertaisen laserilmaisimen kaivinkoneeseen tai millimetrintarkan liukulevittimen hallinnan, Leica Geosystems auttaa optimoimaan työmaan tuottavuuden kattavalla koneautomaatioratkaisujen valikoimallaan.suunnittele oma päivitysohjelmasi täyteen 3D-koneohjaustyöasemaan saakka, GPS-navigointeineen, maastonmallinnusohjelmistoineen ja automaattisine kauhan asennon hallintoineen. Puskutraktorit, tiehöylät, kaivinkoneet, levittimet ja asvalttikoneet ovat vain osa niistä rakennuskoneista, joihin Leicalla on tarjota laajennettava, luja luotettava koneautomaatiojärjestelmä. Laajalla tukipalvelujen valikoimallaan Leica Geosystems auttaa Sinua hallitsemaan työmaasi. When it has to be right. Kuvat, kaaviot ja tekniset spesifikaatiot eivät ole sitovia ja ne voivat muuttua ilman eri ilmoitusta. Painettu Sveitsissä Copyright Leica Geosystems AG, Heerbrugg, Sveitsi, fi VI.06 RDV Kokonaisvaltainen laadun valvonta (TQM) sitoumuksemme täydelliseen asiakastyytyväisyyteen Kysy paikalliselta Leica Geosystems myyjältä lisätietoja meidän TQM-ohjelmastamme. Head Office: Leica Geosystems AG 9435 Heerbrugg, Switzerland Puh: Leica GradeSmart 3D Tuote-esite Leica DigSmart 3D Tuote-esite Leica GPS1200 Tuote-esite Technical Centers: Leica Geosystems Pty Ltd 270 Gladstone Road Dutton Park, Brisbane QLD 4102 Australia Puh: Leica Geosystems Inc 5051 Peachtree Corners Circle Suite 250 Norcross, GA USA Puh: construct@leica-geosystems.com Leica Geosystems AG Heerbrugg, Sveitsi
