1 KÄYTTÖOHJE Maksupääte Verifone VX670

2

3 KÄYTTÖOHJE Maksupääte Verifone VX670

4 SISÄLLYSLUETTELO: 1. ENNEN KÄYTTÖÖNOTTOA 1.1 Tärkeää Maksupäätteen rakenne Johtojen kytkeminen Lataustelineen kytkeminen Akku SIM-kortti Yhteyden testaus PÄIVITTÄINEN KÄYTTÖ 2.1 YLEISTÄ Paperin vaihto Näppäimistö Valikoissa liikkuminen TAPAHTUMIEN TEKO Maksutapahtuman teko sirulla Maksutapahtuman teko juovalla PIN-koodin ohitus Oikaisu Korttinumeron näppäily Kuitin kopio Palautus RAPORTIT JA PANKKIYHTEYS Lähetyseräraportti Kuukausiraportti Pankkiyhteys Kieltoluettelo Raportin selitykset VARMENNUKSEN ILMOITUKSET ASETUKSET 3.1 Maksupäätteen asetukset Parametrien tulostus Lähetysaika Kassanumero Kieli Virransäästö Kellonajan ja päivämäärän vaihto...21

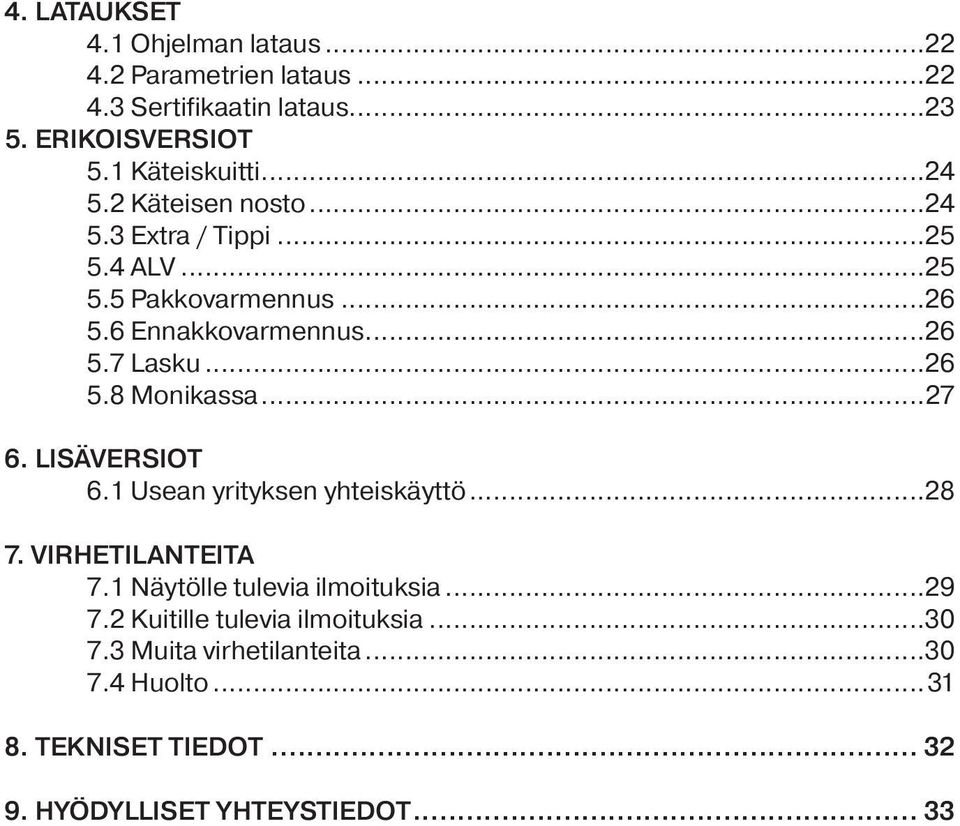

5 4. LATAUKSET 4.1 Ohjelman lataus Parametrien lataus Sertifikaatin lataus ERIKOISVERSIOT 5.1 Käteiskuitti Käteisen nosto Extra / Tippi ALV Pakkovarmennus Ennakkovarmennus Lasku Monikassa LISÄVERSIOT 6.1 Usean yrityksen yhteiskäyttö VIRHETILANTEITA 7.1 Näytölle tulevia ilmoituksia Kuitille tulevia ilmoituksia Muita virhetilanteita Huolto TEKNISET TIEDOT HYÖDYLLISET YHTEYSTIEDOT... 33

6 1. ENNEN KÄYTTÖÖNOTTOA 1.1 Tärkeää! HUOM! Mikäli näitä ohjeita ei ole noudatettu ja pääte vioittuu, takuu raukeaa! Suojaa virtajohto sekä muuntaja pölyltä, lialta ja kosteudelta. Mikäli ne vaurioituvat, niitä ei tule enää käyttää. Maksupäätettä ei tule käyttää samassa pistokkeessa sellaisen laitteen kanssa, jossa ei ole muuntajaa; tai muuntaja, jossa on liian korkea jännite. Käytä maksupäätteessä ainoastaan alkuperäistä virtalähdettä. Maksupääte ei ole veden- eikä pölynkestävä. Se on tarkoitettu sisäkäyttöön. Älä käytä maksupäätettä lähellä vettä tai kosteassa paikassa. Älä käytä maksupäätettä pakkasessa. Älä työnnä maksupäätteen lukijoihin tai liitosportteihin mitään sinne kuulumattomia esineitä. Maksupääte voi vaurioitua vakavasti. Käytä maksupäätteessä ainoastaan sille tarkoitettua paperia, jotta paperi ei juutu eikä tulostin rikkoudu. Huonolaatuinen paperi voi aiheuttaa tukoksia sekä haitallista paperipölyä. Älä käytä tinneriä, trikloorietyleeniä tai ketoni-pohjaisia liuottimia maksupäätteen puhdistamiseen ne voivat vaurioittaa maksupäätteen muovisia tai kumisia osia. Älä koskaan suihkuta puhdistusainetta tai muita liuoksia suoraan maksupäätteen näytölle tai näppäimistölle, vaan käytä puhdistusliinaa tai vastaavaa. Maksupäätteestä tulee aina sammuttaa virta ennen akun irrottamista. Älä irrota virtajohtoa kesken maksutapahtuman, koska tapahtuma ei tällöin välttämättä tallennu maksupäätteen muistiin. GPRS-kentän saa nostettua painamalla F2-näppäintä maksupäätteen ollessa perusnäytöllä. Maksupäätteen saa päälle painamalla vihreää näppäintä noin viiden sekunnin ajan. Maksupääte myös sammuu painamalla punaista näppäintä noin 5 sekuntia. (Huomaa, että maksupääte pitää piipittävää ääntä painamisen ajan) Maksupäätteen Li-ion -akku on ongelmajätettä. Älä hävitä akkua poltettavan jätteen seassa. Akku tulee toimittaa ongelmajätteiden keräyspisteeseen tai laitetoimittajalle hävitettäväksi. Jos maksupääte on vioittunut, ota yhteys huoltoon. Maksupäätettä ei saa korjata itse. 4

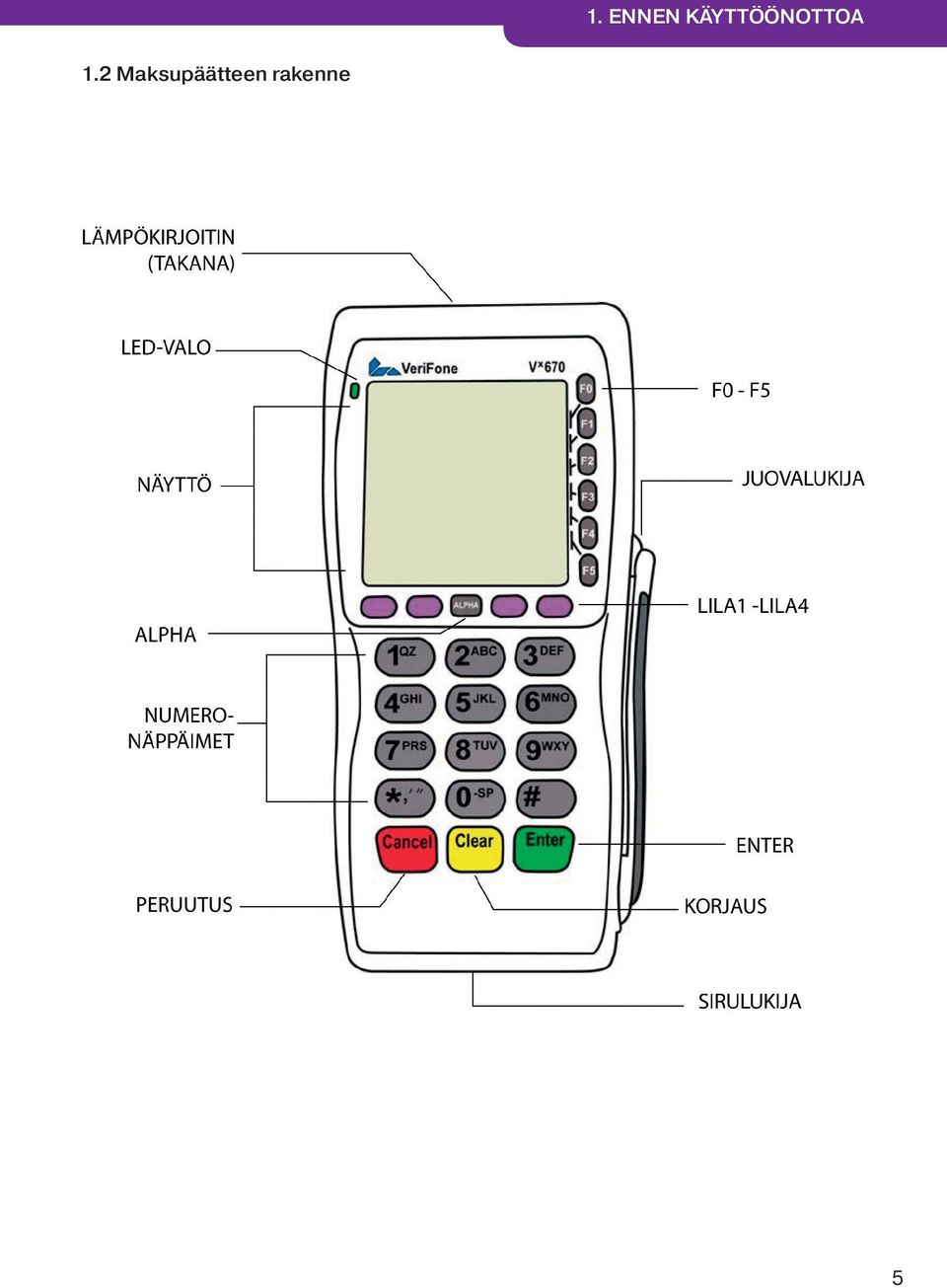

7 1. ENNEN KÄYTTÖÖNOTTOA 1.2 Maksupäätteen rakenne 5

8 1. ENNEN KÄYTTÖÖNOTTOA 1.3 Johtojen kytkeminen 1. Kytke adapterin pää virtajohtoon, virtajohto muuntajaan ja pistoke sähköpistorasiaan. Adapteri tulee maksupäätteen alaosaan, vasemmanpuoleiseen kohtaan. 1.4 Lataustelineen kytkeminen Huom! Latausteline on lisävaruste, eikä se kuulu normaaliin toimitukseen. Kytke virtajohto telineeseen, sille osoitettuun kohtaan. Kytke virtajohdon pää muuntajaan ja pistoke sähköpistorasiaan. 6

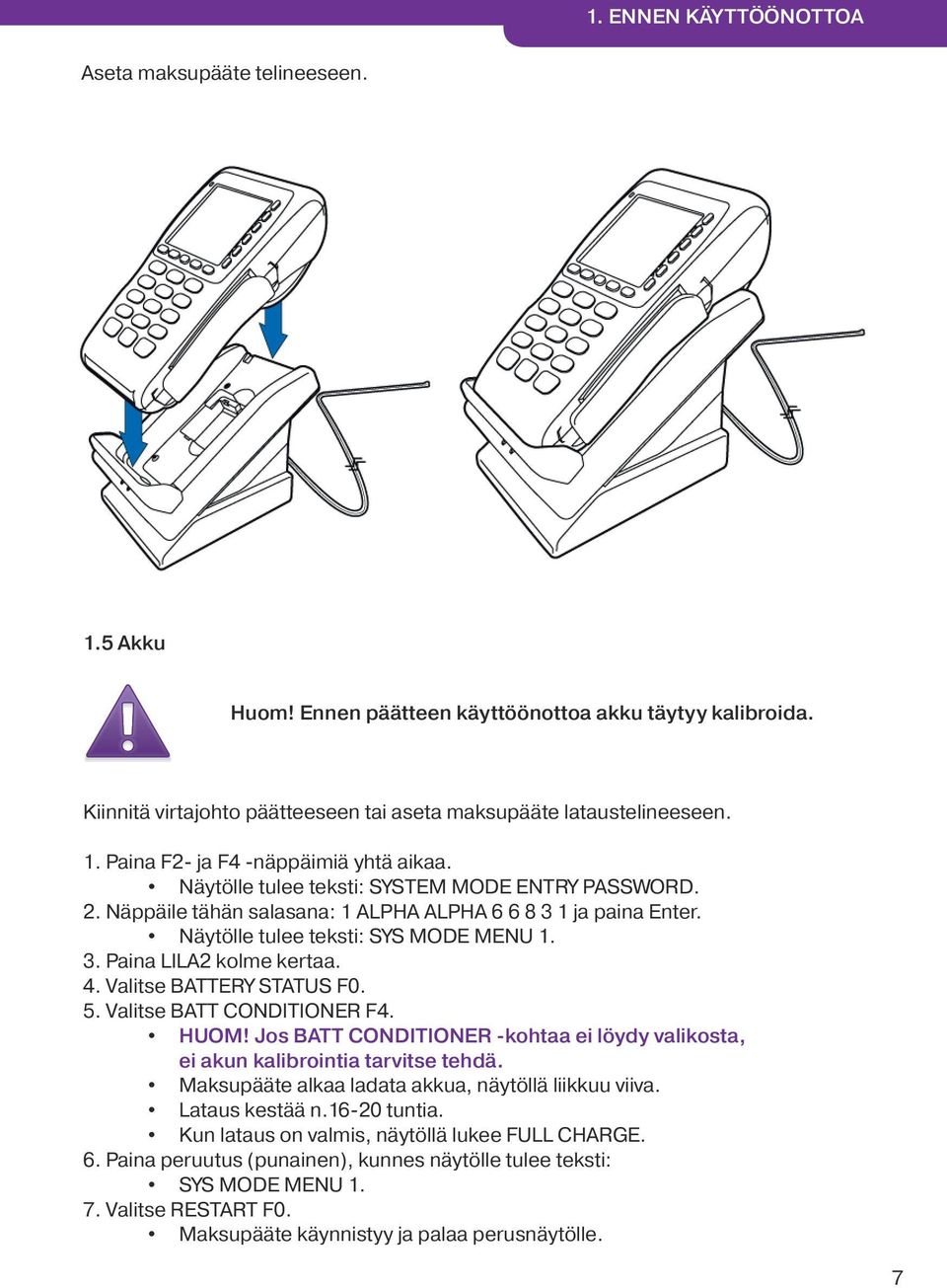

9 1. ENNEN KÄYTTÖÖNOTTOA Aseta maksupääte telineeseen. 1.5 Akku Huom! Ennen päätteen käyttöönottoa akku täytyy kalibroida. Kiinnitä virtajohto päätteeseen tai aseta maksupääte lataustelineeseen. 1. Paina F2- ja F4 -näppäimiä yhtä aikaa. Näytölle tulee teksti: SYSTEM MODE ENTRY PASSWORD. 2. Näppäile tähän salasana: 1 ALPHA ALPHA ja paina Enter. Näytölle tulee teksti: SYS MODE MENU Paina LILA2 kolme kertaa. 4. Valitse BATTERY STATUS F0. 5. Valitse BATT CONDITIONER F4. HUOM! Jos BATT CONDITIONER -kohtaa ei löydy valikosta, ei akun kalibrointia tarvitse tehdä. Maksupääte alkaa ladata akkua, näytöllä liikkuu viiva. Lataus kestää n tuntia. Kun lataus on valmis, näytöllä lukee FULL CHARGE. 6. Paina peruutus (punainen), kunnes näytölle tulee teksti: SYS MODE MENU Valitse RESTART F0. Maksupääte käynnistyy ja palaa perusnäytölle. 7

10 1. ENNEN KÄYTTÖÖNOTTOA Akku irrotetaan painamalla akussa olevaa painiketta, jolloin akku irtoaa. Akku kiinnitetään asettamalla se paikoilleen ja painamalla kiinni. Normaali käytössä akkua tulee ladata aina silloin kun sen varaus on 20 prosenttia tai alle. Kun maksupääte on perusnäytöllä ja siinä ei ole virtalähdettä kiinni, näkyy sen alareunassa teksti B:99. Tämä on akun varaus prosentteina. Kun akkua ladataan, prosenttilukemaa ei näy. Kun maksupääte kiinnitetään virtalähteeseen, alkaa se automaattisesti ladata akkua. Näytön vieressä oleva LED-valo vilkkuu oranssina, kun akku latautuu. Valo muuttuu vihreäksi, kun akku on täynnä. Kun akku on lähes tyhjä, valo on punainen. Maksupäätettä voi pitää aina kiinni virtalähteessä, se ei vaikuta akkuun. Suositeltavaa on, että maksupääte pidetään latauksessa yöllä. Tällöin akku on täynnä seuraavana työpäivänä sekä automaattinen lähetys pankkiin onnistuu yöllä. 8

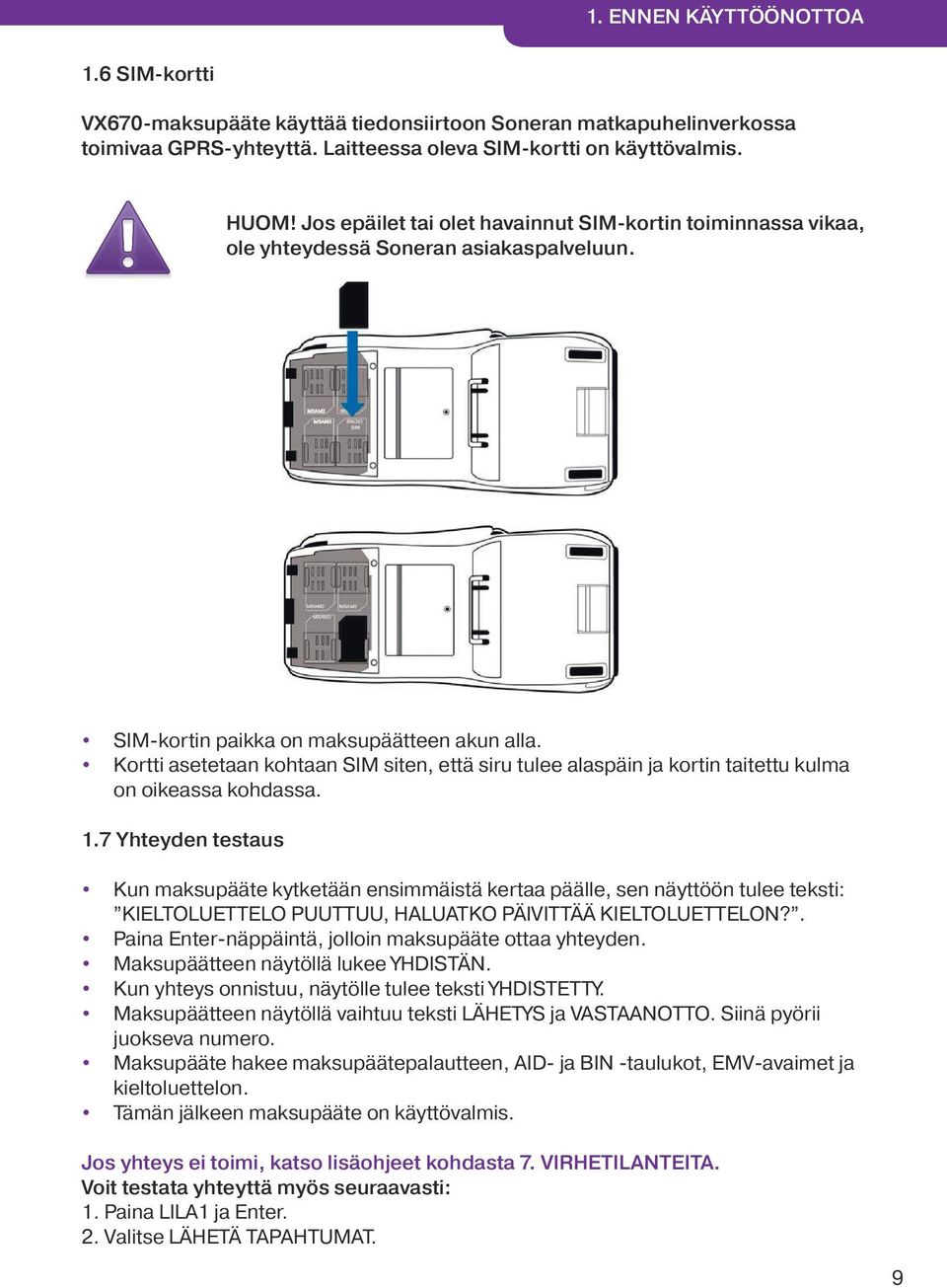

11 1. ENNEN KÄYTTÖÖNOTTOA 1.6 SIM-kortti VX670-maksupääte käyttää tiedonsiirtoon Soneran matkapuhelinverkossa toimivaa GPRS-yhteyttä. Laitteessa oleva SIM-kortti on käyttövalmis. HUOM! Jos epäilet tai olet havainnut SIM-kortin toiminnassa vikaa, ole yhteydessä Soneran asiakaspalveluun. SIM-kortin paikka on maksupäätteen akun alla. Kortti asetetaan kohtaan SIM siten, että siru tulee alaspäin ja kortin taitettu kulma on oikeassa kohdassa. 1.7 Yhteyden testaus Kun maksupääte kytketään ensimmäistä kertaa päälle, sen näyttöön tulee teksti: KIELTOLUETTELO PUUTTUU, HALUATKO PÄIVITTÄÄ KIELTOLUETTELON?. Paina Enter-näppäintä, jolloin maksupääte ottaa yhteyden. Maksupäätteen näytöllä lukee YHDISTÄN. Kun yhteys onnistuu, näytölle tulee teksti YHDISTETTY. Maksupäätteen näytöllä vaihtuu teksti LÄHETYS ja VASTAANOTTO. Siinä pyörii juokseva numero. Maksupääte hakee maksupäätepalautteen, AID- ja BIN -taulukot, EMV-avaimet ja kieltoluettelon. Tämän jälkeen maksupääte on käyttövalmis. Jos yhteys ei toimi, katso lisäohjeet kohdasta 7. VIRHETILANTEITA. Voit testata yhteyttä myös seuraavasti: 1. Paina LILA1 ja Enter. 2. Valitse LÄHETÄ TAPAHTUMAT. 9

12 2. PÄIVITTÄINEN KÄYTTÖ Paperin vaihto 1. Vedä paperiluukun avauspainiketta ylöspäin, jolloin luukun kansi aukeaa. 2. Avaa luukku. 3. Ota edellinen rulla pois luukusta. 4. Aseta paperirulla luukkuun siten, että paperi kulkee alakautta laitteen etureunaa kohti. 5. Jätä paperia näkyviin repäisyreunan kohdalle ja sulje paperiluukun kansi. 6. Maksupääte ilmoittaa: PAPERI ASETETTU PAINA ENTER. Paina Enter. 10

13 1. ENNEN 2. PÄIVITTÄINEN KÄYTTÖÖNOTTOA Näppäimistö Valikoissa liikkuminen Valikoissa liikutaan LILA1- ja LILA2 -näppäimillä. Valinnat hyväksytään Enter-näppäimellä. Edelliseen valikkoon pääset Peruutus-näppäimellä ja perusnäytölle painamalla Peruutus-näppäintä useamman kerran. Valikoissa valinnat tehdään F0 F5-näppäimillä. Tapahtumat ja Parametrit -valikoihin mentäessä maksupääte pyytää painamaan Enter. 11

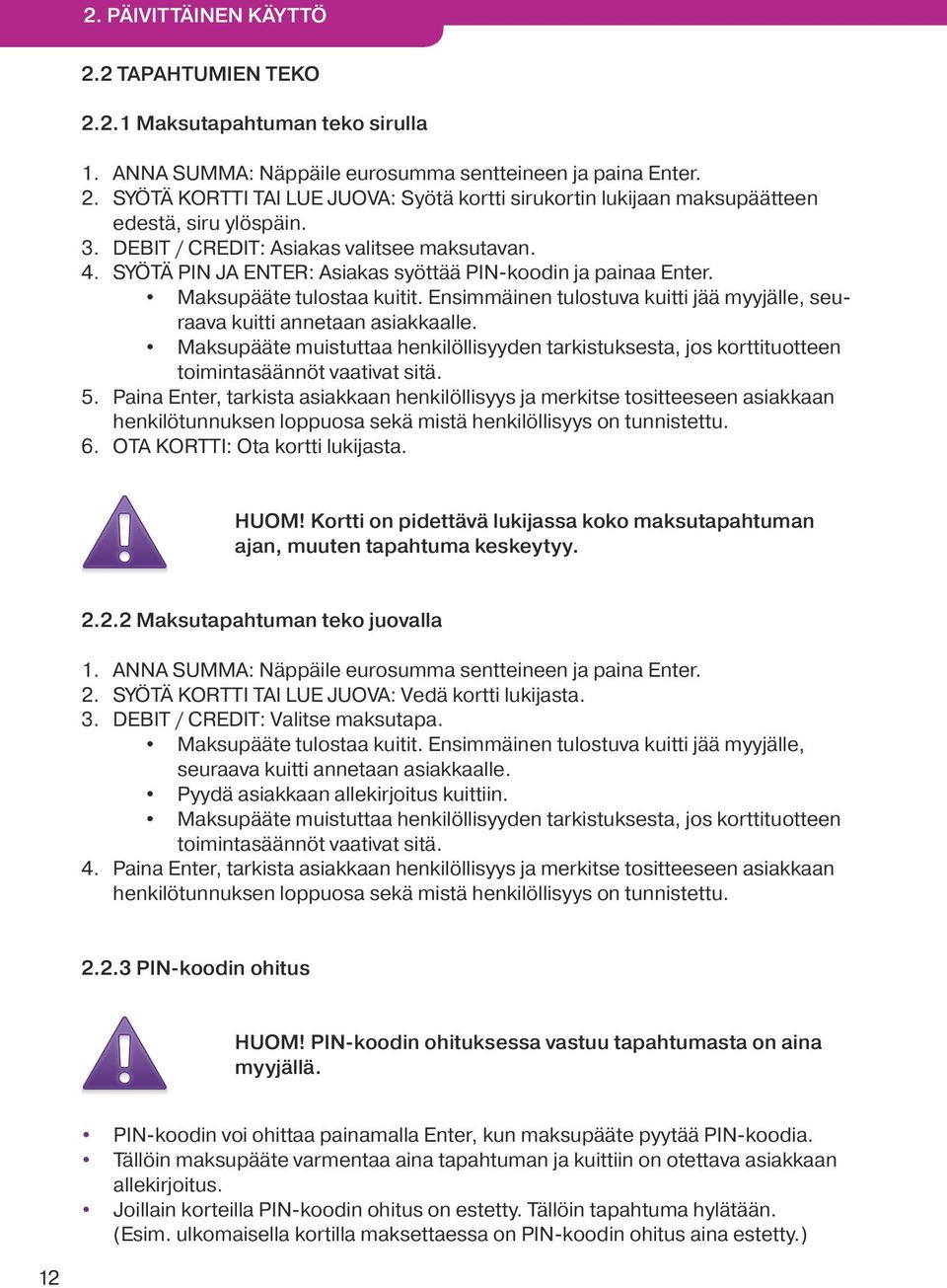

14 2. PÄIVITTÄINEN KÄYTTÖ 2.2 TAPAHTUMIEN TEKO Maksutapahtuman teko sirulla 1. ANNA SUMMA: Näppäile eurosumma sentteineen ja paina Enter. 2. SYÖTÄ KORTTI TAI LUE JUOVA: Syötä kortti sirukortin lukijaan maksupäätteen edestä, siru ylöspäin. 3. DEBIT / CREDIT: Asiakas valitsee maksutavan. 4. SYÖTÄ PIN JA ENTER: Asiakas syöttää PIN-koodin ja painaa Enter. Maksupääte tulostaa kuitit. Ensimmäinen tulostuva kuitti jää myyjälle, seuraava kuitti annetaan asiakkaalle. Maksupääte muistuttaa henkilöllisyyden tarkistuksesta, jos korttituotteen toimintasäännöt vaativat sitä. 5. Paina Enter, tarkista asiakkaan henkilöllisyys ja merkitse tositteeseen asiakkaan henkilötunnuksen loppuosa sekä mistä henkilöllisyys on tunnistettu. 6. OTA KORTTI: Ota kortti lukijasta. HUOM! Kortti on pidettävä lukijassa koko maksutapahtuman ajan, muuten tapahtuma keskeytyy Maksutapahtuman teko juovalla 1. ANNA SUMMA: Näppäile eurosumma sentteineen ja paina Enter. 2. SYÖTÄ KORTTI TAI LUE JUOVA: Vedä kortti lukijasta. 3. DEBIT / CREDIT: Valitse maksutapa. Maksupääte tulostaa kuitit. Ensimmäinen tulostuva kuitti jää myyjälle, seuraava kuitti annetaan asiakkaalle. Pyydä asiakkaan allekirjoitus kuittiin. Maksupääte muistuttaa henkilöllisyyden tarkistuksesta, jos korttituotteen toimintasäännöt vaativat sitä. 4. Paina Enter, tarkista asiakkaan henkilöllisyys ja merkitse tositteeseen asiakkaan henkilötunnuksen loppuosa sekä mistä henkilöllisyys on tunnistettu PIN-koodin ohitus HUOM! PIN-koodin ohituksessa vastuu tapahtumasta on aina myyjällä. PIN-koodin voi ohittaa painamalla Enter, kun maksupääte pyytää PIN-koodia. Tällöin maksupääte varmentaa aina tapahtuman ja kuittiin on otettava asiakkaan allekirjoitus. Joillain korteilla PIN-koodin ohitus on estetty. Tällöin tapahtuma hylätään. (Esim. ulkomaisella kortilla maksettaessa on PIN-koodin ohitus aina estetty.) 12

15 2. PÄIVITTÄINEN KÄYTTÖ Oikaisu HUOM! Oikaisun voi tehdä ainoastaan tapahtumalle, joka on maksupäätteen muistissa. 1. Paina MENU F1. 2. Valitse OIKAISU. 3. ANNA TOSITE: Maksupääte ehdottaa edellistä tositenumeroa, hyväksy Enterillä tai näppäile haluttu tositenumero ja paina Enter. 4. SYÖTÄ KORTTI / LUE JUOVA: Syötä kortti lukijaan tai lue juova. Maksupääte tulostaa kuitit. Ensimmäinen tulostuva kuitti jää myyjälle, seuraava kuitti annetaan asiakkaalle. Pyydä tarvittaessa asiakkaan allekirjoitus kuittiin. TAPAHTUMA PUUTTUU: Tositenumero on näppäilty väärin tai tapahtuma on jo lähetetty pankkiin, eikä se ole maksupäätteen muistissa Korttinumeron näppäily 1. Paina MENU F1. 2. Valitse NÄPPÄILE TAPAHTUMA. 3. KORTIN NUMERO: Näppäile kortin numero ja paina Enter. 4. VOIMASSAOLO KKVV: Näppäile kortin voimassaoloaika ja paina Enter. 5. DEBIT / CREDIT: Valitse maksutapa. 6. SUMMA: Näppäile eurosumma sentteineen ja paina Enter. 7. SOITTO KYLLÄ / EI: Valitse KYLLÄ. Maksupääte tulostaa kuitit. Ensimmäinen tulostuva kuitti jää myyjälle, seuraava kuitti annetaan asiakkaalle. Pyydä asiakkaan allekirjoitus kuittiin. Maksupääte muistuttaa henkilöllisyyden tarkistuksesta, jos korttituotteen toimintasäännöt vaativat sitä. 8. Paina Enter, tarkista asiakkaan henkilöllisyys ja merkitse tositteeseen asiakkaan henkilötunnuksen loppuosa sekä mistä henkilöllisyys on tunnistettu. EI SALLITTU: Kyseisen kortin näppäily ei ole sallittu. HUOM! Näppäilty tapahtuma täytyy aina varmentaa. Jos varmennus ohitetaan valitsemalla EI, maksupääte pyytää varmennus - numeroa. Soita varmennuskeskukseen, näppäile tähän saamasi varmennusnumero ja paina Enter. Voit myös ohittaa tämän kohdan näppäilemällä Tällöin vastuu on yritykselläsi. 13

16 2. PÄIVITTÄINEN KÄYTTÖ Kuitin kopio 1. Paina MENU F1. 2. Valitse KUITIN KOPIO. 3. TOSITE: Maksupääte ehdottaa edellistä tositenumeroa, hyväksy Enterillä tai näppäile haluttu tositenumero ja paina Enter. Maksupääte tulostaa kopion kuitista Palautus Palautus-toiminto voidaan tehdä milloin tahansa. Mikäli haluat korjata tapahtuman kyseisen päivän aikana, käytä OIKAISU-toimintoa (sivu 13). HUOM! Palautus EI ole sallittu pankkikortilla. 1. Paina MENU F1. 2. Valitse PALAUTUS. 3. SUMMA: Näppäile Eurosumma sentteineen ja paina Enter. 4. SYÖTÄ KORTTI TAI LUE JUOVA: Syötä kortti lukijaan tai lue juova. 5. DEBIT / CREDIT: Valitse maksutapa. Maksupääte tulostaa kuitit. Ensimmäinen tulostuva kuitti jää myyjälle, seuraava kuitti annetaan asiakkaalle. Maksupääte muistuttaa henkilöllisyyden tarkistuksesta, jos korttituotteen toimintasäännöt vaativat sitä. 6. Paina Enter, tarkista asiakkaan henkilöllisyys ja merkitse tositteeseen asiak kaan henkilötunnuksen loppuosa sekä mistä henkilöllisyys on tarkistettu. Palautus ilman korttia: Paina F1 siinä vaiheessa, kun maksupääte pyytää korttia. Tällöin maksupääte pyytää kortinnumeroa sekä voimassaoloaikaa. Kaikilla korteilla näppäily ei kuitenkaan ole sallittu, tällöin maksupääte ilmoittaa EI SALLITTU ja palaa perusnäyttöön. 14

17 2. PÄIVITTÄINEN KÄYTTÖ 2.3 RAPORTIT JA PANKKIYHTEYS Lähetyseräraportti Kun maksupäätteeltä tulostetaan lähetyseräraportti, se ei lähetä tapahtumia pankkiin. Jos haluat tehdä lähetyksen, katso ohje sivulta Paina LILA1 ja Enter. 2. Valitse LÄHETYSERÄRAPORTTI. Maksupääte tulostaa korttityyppikohtaisesti eritellyn raportin päivän maksutapahtumista. Maksupääte nollaa tämän raportin onnistuneen pankki lähetyksen jälkeen automaattisesti Kuukausiraportti Kuukausiraporttia voidaan käyttää myös esim. vuororaporttina. Maksupääte kerää raporttiin tapahtumia, kunnes se nollataan. HUOM! Raportti täytyy aina tulostaa ennen kuin se nollataan. Kuukausiraportin tulostus: 1. Paina LILA1 ja Enter. 2. Valitse KUUKAUSIRAPORTTI. 3. Valitse uudestaan KUUKAUSIRAPORTTI. Maksupääte tulostaa korttikohtaisesti eritellyn raportin. Kuukausiraportin nollaus: 1. Paina LILA1 ja Enter. 2. Valitse KUUKAUSIRAPORTTI. 3. Valitse NOLLAA RAPORTTI. Maksupääte nollaa raportin. 15

18 2. PÄIVITTÄINEN KÄYTTÖ Pankkiyhteys Maksupääte tekee automaattisesti pankkiyhteyden, mikäli sen asetuksiin on määritelty jokin lähetysaika. Pankkiyhteys voidaan tehdä myös manuaalisesti esim. siinä tapauksessa, että automaattinen pankkiyhteys ei ole onnistunut tai maksupääte ei ole ollut päällä. HUOM! Automaattinen pankkiyhteys ei toimi, jos maksupääte on sammunut. 1. Paina LILA1 ja Enter. 2. Valitse LÄHETÄ TAPAHTUMAT. Maksupääte tulostaa lähetyseräraportin ja ottaa yhteyden pankkiin. Maksupääte lähettää tapahtumat, hakee maksupäätepalautteen, AID- ja BIN -taulukon, EMV-avaimet sekä kieltoluettelon. Mikäli lähetys on onnistunut, raporttiin tulostuu teksti: LÄHETYS OK TAPAH- TUMAT HYVÄKSYTTY NOLLATTU. Tätä tekstiä ei tulostu, jos muistissa ei ole tapahtumia Kieltoluettelo Maksupääte päivittää kieltoluettelon automaattisesti pankkiyhteyden aikana. Kieltoluettelon voi päivittää myös manuaalisesti siinä tapauksessa, että se puuttuu maksupäätteeltä. 1. Paina LILA4 ja Enter. 2. Valitse LATAA PARAMETRIT. 3. Valitse KIELTOLUETTELO 4. Valitse KOKO tai PÄIVITYS. Maksupääte ottaa yhteyden pankkiin ja päivittää kieltoluettelon. Kuitille tulostuu kieltoluettelon kappalemäärä. KOKO = maksupääte hakee koko kieltoluettelokannan PÄIVITYS = maksupääte päivittää kieltoluettelokannan HUOM! Kauppiaan vastuulla on tarkistaa tilitysten onnistuminen lähetyseräraportin ja maksupäätepalautteen perusteella. 16

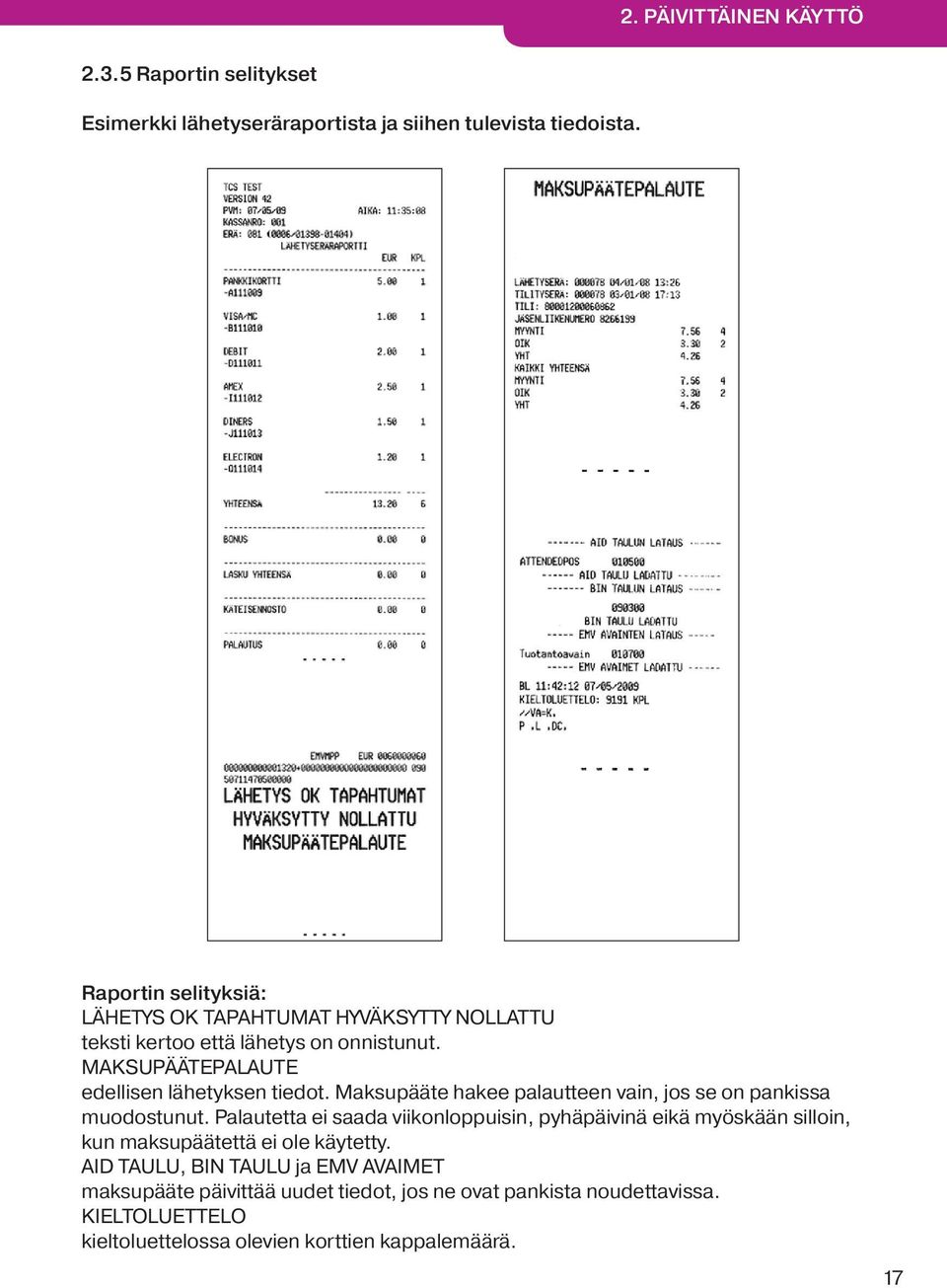

19 2. PÄIVITTÄINEN KÄYTTÖ Raportin selitykset Esimerkki lähetyseräraportista ja siihen tulevista tiedoista. Raportin selityksiä: LÄHETYS OK TAPAHTUMAT HYVÄKSYTTY NOLLATTU teksti kertoo että lähetys on onnistunut. MAKSUPÄÄTEPALAUTE edellisen lähetyksen tiedot. Maksupääte hakee palautteen vain, jos se on pankissa muodostunut. Palautetta ei saada viikonloppuisin, pyhäpäivinä eikä myöskään silloin, kun maksupäätettä ei ole käytetty. AID TAULU, BIN TAULU ja EMV AVAIMET maksupääte päivittää uudet tiedot, jos ne ovat pankista noudettavissa. KIELTOLUETTELO kieltoluettelossa olevien korttien kappalemäärä. 17

20 2. PÄIVITTÄINEN KÄYTTÖ 2.4 VARMENNUKSEN ILMOITUKSET Kun tapahtuma hylätään varmennuskeskuksessa, tulostuu kuittiin vastauskoodi, josta ilmenee, miksi tapahtuma on hylätty. Tapahtuma hylätään pankin tai luottokorttiyhtiön antaman ilmoituksen perusteella Ilmoittavat hyväksymisen 000 Hyväksytty 001 Tarkista henkilöllisyys 002 Hyväksytty osasummalle 003 Hyväksytty (VIP) 005 Hyväksytty, tilin tyypin määritellyt kortinantaja 006 Hyväksytty osalle summaa, tilin tyypin määritellyt kortinantaja 007 Hyväksytty, sirun päivitys Ei myyntilupaa, kortin poisottoa ei vaadita 100 Ei hyväksytty 101 Kortti ei ole enää voimassa 102 Epäilty korttiväärennös 103 Kassahenkilö, soita vastaanottajalle 104 Rajoitettu kortti 105 Kassahenkilö, soita vastaanottajan turvaosastolle 106 Sallitut PIN-yritykset ylitetty 107 Kassahenkilö, soita kortinantajalle 108 Kassahenkilö, katso kortinantajan erityisehdot, varmenna manuaalisesti 109 Maksunsaajatunniste väärä 110 Väärä summa 111 Väärä kortinnumero 112 PIN-tiedot vaadittu 113 Provisio ei hyväksyttävissä 114 Tilityyppiä ei ole 115 Vaadittu toiminta ei ole tuettu 116 Ei riittävästi varoja 117 Väärä PIN 118 Tuntematon kortti 119 Tapahtuma ei ole sallittu kortinhaltijalle 120 Tapahtuma ei ole sallittu maksupäätteelle 121 Ylittää noston määrän limiitin 122 Turvallisuusrikkomus 123 Ylittää noston aikalimiitin (liian usein) 124 Lakirikkomus 125 Kortti ei ole vielä voimassa 126 Virheellinen PIN block 127 PINin pituuden virhe 128 PINin avaimen synkronointivirhe 129 Epäilty väärinkäytös 18

21 2. PÄIVITTÄINEN KÄYTTÖ Hylätty, kortin poisotto vaaditaan 200 Ei ole hyväksytty 201 Kortti ei ole enää voimassa 202 Epäilty korttiväärennös 203 Kassahenkilö, ota yhteyttä vastaanottajaan 204 Rajoitettu kortti 205 Kassahenkilö, soita vastaanottajan turvaosastolle 206 Sallittujen PIN-yritysten määrä ylitetty 207 Erityistilanne 208 Hävinnyt kortti 209 Varastettu kortti 210 Epäilty väärinkäytös 300 Onnistunut 306 Epäonnistunut 307 Epäonnistunut, muotovirhe 400 Tapahtuma hylätty. Hyväksytty varmennuksen peruutus. Yritä uudelleen Varmentaminen ei onnistu, järjestelmävirhe 902 Virheellinen tapahtuma 903 Tee tapahtuma uudelleen 904 Muotovirhe, yritä uudelleen 905 Ei voi reitittää tapahtumaa vastaanottajalle 906 Kortinantajan järjestelmissä hetkellinen käyttökatko 907 Ei yhteyttä kortinantajaan 908 Sanomaa ei voi reitittää 909 Järjestelmävirhe 910 Ei yhteyttä kortinantajaan 911 Ei yhteyttä kortinantajaan 912 Kortinantaja ei tavoitettavissa 913 Tuplatapahtumalähetys 914 Alkuperäistä tapahtumaa ei pystytä jäljittämään 915 Tarkistusvirhe, kortinantajan järjestelmät hetkellisesti poissa käytöstä 916 MAC-virhe 917 MAC-sykronointivirhe 918 Tiedonsiirtoavaimet eivät käytettävissä 919 Salauksen avausavaimien synkronointivirhe 920 Turvaohjelman virhe, yritä uudelleen 921 Turvaohjelman virhe, ei tapahtumaa 922 Tuntematon sanomanumero 923 Tapahtumaa käsitellään 930 Maksupäätevirhe, pvm-virhe 1Z3 0Y1 0Y3 1Z1 Yhteys varmennuskeskukseen ei onnistu, yritä uudelleen Offline hyväksytty, ilman varmennusta Offline hyväksytty, varmennus ei ole onnistunut Offline hylätty 19

22 3. ASETUKSET 3.1 MAKSUPÄÄTTEEN ASETUKSET Asetukset on selitetty tarkemmin jäljempänä. Kohdan numero on ilmoitettu suluissa. 1. Asetukset-valikkoon pääset painamalla LILA4 ja Enter. 2. Valitse ASETUKSET. LÄHETYSAIKA (3.3) KASSANRO (3.4) TCP/IP PARAMETRIT KIELI (3.5) EXTRA (5.3) KÄTEISKUITTI (5.1) VIRRANSÄÄSTÖ (3.6) PAKKOVARMENNUS (5.5) AIKA ASETUKSET (3.7) ALV (5.4) ENNAKKOVARMENNUS (5.6) MONIKASSA VERSIO (5.8) Maksupäätteen automaattinen lähetysaika Maksupäätteen kassanumero DHCP / KIINTEÄ IP (EI KÄYTÖSSÄ) Maksupäätteen käyttämä kieli Extra-toiminnon valinnat KYLLÄ / EI Maksupäätteen virransäästöasetukset KYLLÄ / EI Kellonaika ja päivämäärä KYLLÄ / EI KYLLÄ / EI KYLLÄ / EI 3.2 PARAMETRIEN TULOSTUS 1. Paina LILA4 ja Enter. 2. Valitse TULOSTA PARAMETRIT ja PARAMETRIT. Maksupääte tulostaa Parametrit-listan, jossa näkyvät maksupäätteen asetukset. Tämä lista on hyvä säilyttää. 3.3 LÄHETYSAIKA Maksupääte ottaa pankkiyhteyden automaattisesti, jos sen asetuksiin on määritelty jokin lähetysaika ja jos se on päällä tuona aikana. Suositeltavaa on, että aika on sulkemisajan jälkeen. Tasatunteja kannattaa välttää. 1. Siirry Asetukset-valikon kohtaan LÄHETYSAIKA. 2. Näppäile tähän haluamasi lähetysaika neljällä numerolla. Esim Jos lähetysaika halutaan pois käytöstä, tulee tähän Tällöin on itse lähetettävä tapahtumat pankkiin manuaalisesti. 20

23 3. ASETUKSET 3.4 KASSANUMERO Mikäli käytössäsi on enemmän kuin yksi maksupääte, on tärkeää eritellä päätteet kassanumeroiden perusteella. Kassanumero tulostuu kuitteihin ja tällöin tiedetään mikä tapahtuma on tehty milläkin maksupäätteellä mahdollisissa selvittelytilanteissa. 1. Siirry Asetukset-valikon kohtaan KASSANUMERO. 2. Näppäile tähän haluamasi kassanumero kolmella numerolla. Esim. 001, 002 jne. 3.5 KIELI 1. Siirry Asetukset-valikon kohtaan KIELI. 2. Valitse haluamasi kieli suomi, ruotsi tai englanti. 3.6 VIRRANSÄÄSTÖ 1. Siirry Asetukset-valikon kohtaan VIRRANSÄÄSTÖ. NUKKUMATILA = Aika jonka kuluttua maksupääte sammuu, sekunneissa ilmoitettuna (esim. 180 = 3 min.) Maksupääte ei sammu, jos se on latauksessa. Maksupääte ei myöskään sammu, jos näytönsäästäjä on käytössä. Jos nukkumatila halutaan pois käytöstä, tulee tähän 0. ONLINE TILA = minimi akun varaus, jonka maksupääte vaatii toimiakseen prosenteissa ilmoitettuna (esim. 20). NÄYTÖNSÄÄSTÄJÄ = Aika, jonka kuluttua maksupäätteen näytönsäästäjä käynnistyy, sekunneissa ilmoitettuna (esim. 90 = 1,5 min). Näytönsäästäjä ei käynnisty, jos maksupääte on latauksessa. Jos näytönsäästäjä halutaan pois käytöstä, tulee tähän KELLONAJAN JA PÄIVÄMÄÄRÄN VAIHTO 1. Siirry Asetukset-valikon kohtaan AIKA ASETUKSET. 2. Valitse KELLO. 3. Valitse haluttu kohta ja muuta tieto. 4. Paina Enter. 21

24 4. LATAUKSET 4.1 OHJELMAN LATAUS HUOM! Ohjelman lataus tehdään vain laitetoimittajan pyynnöstä. Latauksia tehdessä maksupäätteen tulee olla latauksessa ja paikoillaan. Niitä ei kannata tehdä esim. liikkuvassa autossa. Tästä voi seurata latauksen katkeaminen. Ennen latausta tulee maksupäätteeltä lähettää tapahtumat pankkiin: 1. Paina LILA1 ja Enter. 2. Valitse LÄHETÄ TAPAHTUMAT. Ohjelman latauksen jälkeen täytyy päätteelle ladata aina myös parametrit. Ohje Paina LILA4 ja Enter. 2. Valitse OHJELMAN LATAUS. 3. Valitse OHJELMA + PARAMETRIT / PELKKÄ OHJELMA. Maksupääte lataa ohjelman. Näytölle tulee katkoviiva, joka muuttuu tähdiksi latauksen edetessä. OHJELMA + PARAMETRIT = Maksupääte lataa ohjelman jälkeen päätteelle myös parametrit PELKKÄ OHJELMA = Maksupääte lataa pelkän ohjelman, parametrit ladattava erikseen 4.2 PARAMETRIEN LATAUS HUOM! Parametrien lataus tehdään vain laitetoimittajan pyynnöstä. 1. Paina LILA4 ja Enter. 2. Valitse LATAA PARAMETRIT. 3. Valitse LOADPOINTISTA. 4. Valitse PUHELIN. Maksupääte lataa parametrit. Näytölle tulee katkoviiva, joka muuttuu tähdiksi latauksen edetessä. Maksupääte tulostaa kuitille PARAMETRIEN LATAUS ONNISTUNUT. Parametrien latauksen jälkeen täytyy päätteellä ottaa pankkiyhteys: 1. Paina LILA1 ja Enter. 2. Valitse LÄHETÄ TAPAHTUMAT. 22

25 4. LATAUKSET 4.3 Sertifikaatin lataus HUOM! Sertifikaatti on aina ladattu valmiiksi päätteelle laitetoimittajan toimesta. 1. Paina LILA4 ja Enter. 2. Valitse LATAA PARAMETRIT. 3. Valitse LATAA SERTIFIKAATT. Maksupääte lataa sertifikaatin ja tulostaa kuitille SERTIFIKAATTI LADATTU ONNISTUNEESTI. 23

26 5. ERIKOISVERSIOT 5.1 KÄTEISKUITTI Käteiskuittia käytetään silloin, kun asiakas maksaa käteisellä ja halutaan kirjoittaa kuitti maksupäätteellä. Käteisostot näkyvät myös lähetyseräraportissa. Käteiskuitti aktivoidaan Asetukset-valikosta (sivu 20). Käteiskuitin teko: 1. Paina MENU F1. 2. Valitse KÄTEISKUITTI. 3. Valitse MAKSU. 4. SUMMA: Näppäile eurosumma sentteineen ja paina Enter. 5. ALV %: Näppäile ALV ja paina Enter. Maksupääte tulostaa kuitit. Käteiskuitin oikaisu: 1. Paina MENU F1. 2. Valitse KÄTEISKUITTI. 3. Valitse OIKAISU. 4. SUMMA: Näppäile eurosumma sentteineen ja paina Enter. 5. ALV %: Näppäile ALV ja paina Enter. Maksupääte tulostaa kuitit. 5.2 KÄTEISEN NOSTO Käteisen nostoa käytetään silloin, kun asiakas haluaa nostaa rahaa kassasta. Tällöin tehdään tapahtuma ja annetaan asiakkaalle rahaa kassasta. Kauppias saa tapahtumasta 50 senttiä. Eli jos asiakas haluaa nostaa 10,00, tehdään tapahtuma 10,50 ja annetaan asiakkaalle 10,00 käteistä. HUOM! Käteisen nosto on sallittua ainoastaan pankkikorteilla. Käteisnoston käytöstä tulee tehdä sopimus pankin kanssa. 1. Paina MENU F1. 2. Valitse KÄTEISENNOSTO. 3. SUMMA: Näppäile eurosumma sentteineen ja paina Enter. 4. SYÖTÄ KORTTI TAI LUE JUOVA: Syötä kortti lukijaan tai lue juova. 5. VISA / PANKKI: Valitse pankki. 6. SYÖTÄ PIN JA ENTER: Jos kyseessä on sirukortti, asiakas syöttää PIN koodin ja painaa Enter. Maksupääte tulostaa kuitit. Ensimmäinen tulostuva kuitti jää myyjälle, seuraava kuitti annetaan asiakkaalle. Maksupääte muistuttaa henkilöllisyyden tarkistuksesta, jos korttituotteen toimintasäännöt vaativat sitä. 7. Paina Enter, tarkasta asiakkaan henkilöllisyys ja merkitse tositteeseen asiakkaan henkilötunnuksen loppuosa sekä mistä henkilöllisyys on tunnistettu. 24

27 5. ERIKOISVERSIOT 5.3 EXTRA / TIPPI Extraa käytetään esim. ravintoloissa, kun halutaan, että asiakas voi jättää tippiä tarjoilijalle. Extra aktivoidaan Asetukset-valikosta (sivu 20). Vaihtoehdot: EI = Extra ei käytössä. TAPAHTUMAN AIKANA = Extra annetaan tapahtuman aikana. TAPAHTUMAN JÄLKEEN = Kuittiin tulostuu Extra-kohta ja se syötetään päätteelle erikseen. ENNEN JA JÄLKEEN = Maksupääte kysyy extraa tapahtuman aikana ja kuittiin tulostuu Extra-kohta. HUOM! Sirukortilla maksettaessa Extra on mahdollista antaa ainoastaan tapahtuman aikana. Extran syöttäminen päätteelle erikseen: Kuittiin on merkitty Extra-kohtaan summa. Tämä tulee syöttää päätteelle erikseen saman päivän aikana. 1. Paina MENU F1. 2. Valitse EXTRA. 3. TOSITE: Maksupääte ehdottaa edellistä tositenumeroa, hyväksy Enterillä tai näppäile haluttu tositenumero ja paina Enter. 4. EXTRA: Näppäile summa ja paina Enter. Maksupääte tulostaa kuitin. 5.4 ALV Tapahtumaa tehtäessä maksupääte kysyy ALV-prosenttia, tähän näppäillään haluttu prosenttiluku. Maksupääte erittelee ALV:n osuuden kuittiin, kun tämä toiminto on käytössä. ALV aktivoidaan Asetukset-valikosta (sivu 20). 25

28 5. ERIKOISVERSIOT 5.5 PAKKOVARMENNUS Kun pakkovarmennus on käytössä, maksupääte varmentaa kaikki tapahtumat automaattisesti summasta ja kortista riippumatta. Pakkovarmennus aktivoidaan Asetukset-valikosta (sivu 20). 5.6 ENNAKKOVARMENNUS Ennakkovarmennuksella voidaan tarkistaa kortin toimivuus esim. autovuokraamoissa tai hotelleissa. Ennakkovarmennus aktivoidaan Asetukset-valikosta (sivu 20). 1. Paina MENU F1. 2. Valitse ENNAKKOVARMENNUS. 3. SYÖTÄ KORTTI TAI LUE JUOVA: Syötä kortti lukijaan tai lue juova. 4. DEBIT / CREDIT: Valitse debit. 5. SUMMA: Maksupääte ehdottaa 1 EUR, paina Enter. 6. SYÖTÄ PIN JA ENTER: Jos kyseessä on sirukortti, asiakas syöttää PIN koodin ja painaa Enter. Maksupääte ottaa yhteyden varmennuskeskukseen, tekee katevarauksen ja purkaa sen. 5.7 LASKU Lasku toimii samalla tavalla kuin käteiskuitti (kohta 5.1), erona tähän on se, että kuittiin tulostuu teksti: Lasku. Laskun teko: 1. Paina MENU F1. 2. Valitse LASKU. 3. Valitse MAKSU. 4. SUMMA: Näppäile eurosumma sentteineen ja paina Enter. Maksupääte tulostaa kuitit. Laskun oikaisu: 1. Paina MENU F1. 2. Valitse LASKU. 3. Valitse OIKAISU. 4. SUMMA: Näppäile eurosumma sentteineen ja paina Enter. Maksupääte tulostaa kuitit. 26

29 5. ERIKOISVERSIOT 5.8 MONIKASSA Monikassaa voidaan käyttää esim. ravintoloissa erittelemään tarjoilijoiden myyntiä. Kun monikassa on käytössä, maksupääte kysyy tapahtumaa tehtäessä KASSA. Tähän voidaan syöttää jokin luku väliltä Kassatieto tulostuu kuittiin. Monikassa aktivoidaan Asetukset-valikosta (sivu 20). 27

30 6. LISÄVERSIOT 6.1 USEAN YRITYKSEN YHTEISKÄYTTÖ Usean yrityksen yhteiskäyttö on lisäversio, jossa samaa maksupäätettä käyttää useampi yrittäjä ja rahat ohjautuvat eri tileille. KÄYTTÄJÄLISTAN TULOSTUS: 1. Paina LILA4. 2. Valitse TULOSTA PARAMETRIT. 3. Valitse MONENKÄYTTÄJÄT. Maksupääte tulostaa listan maksupäätteen käyttäjistä. Tässä listassa näkyy käyttäjänumerot, kuittitekstit sekä jäsenliikenumerot. MAKSUTAPAHTUMAN TEKO: 1. ANNA SUMMA: Näppäile eurosumma sentteineen ja paina Enter. 2. KÄYTTÄJÄ: Näppäile käyttäjänumero ja paina Enter. 3. SYÖTÄ KORTTI TAI LUE JUOVA: Asiakas syöttää kortin sirukortinlukijaan tai myyjä lukee magneettijuovan. 4. DEBIT / CREDIT: Asiakas valitsee maksutavan. 5. SYÖTÄ PIN JA ENTER: Asiakas syöttää PIN-koodin ja painaa Enter. Mikäli tapahtuma on hyväksytty PIN-koodilla, allekirjoitusta ei tarvita. Maksupääte tulostaa kuitit. Ensimmäinen tulostuva kuitti jää myyjälle, seuraava kuitti annetaan asiakkaalle. Maksupääte muistuttaa henkilöllisyyden tarkistuksesta, jos korttituotteen toimintasäännöt vaativat sitä. 6. Paina Enter, tarkista asiakkaan henkilöllisyys ja merkitse tositteeseen asiakkaan henkilötunnuksen loppuosa sekä mistä henkilöllisyys on tunnistettu. 7. OTA KORTTI: Ota kortti lukijasta. Kortti on pidettävä lukijassa koko maksutapahtuman ajan, muuten tapahtuma keskeytyy. RAPORTIT: Raportit tulostuvat kuten perusversiossa, mutta lähetyseräraportti tulostuu jokaiselle käyttäjälle erikseen. HUOM! Kuukausiraporttia ei ole usean yrityksen yhteiskäyttöisessä maksupäätteessä. 28

31 7. VIRHETILANTEITA 7.1 NÄYTÖLLE TULEVIA ILMOITUKSIA KIELTOLUETTELO PUUTTUU KÄYTÄ JUOVAA KÄYTÄ SIRUA PIN LUKITTU SOVELLUS LUKITTU Maksupäätteeltä puuttuu kieltoluettelo. Katso kieltoluettelon latausohje kohdasta Maksupääte ei voi lukea kortin sirua. Käytä magneettijuovaa. Kortissa on EMV-siru. Käytä sirua. Kortin PIN -koodi on lukittu. Lukituksen saa auki ottamalla yhteyttä kortinantajaan tai käyttämällä korttia rahannostoautomaatissa oikealla PINkoodilla. Kortissa oleva sovellus on lukittu. Kortinhaltijan on otettava yhteys kortinantajaan. JÄSENLIIKENUMERO PUUTTUU Kortti ei ole mukana korttivalikoimassa, joten sillä ei voi maksaa. Tai maksupäätteeltä puuttuvat AID- ja BIN-taulut. Ota maksupäätteellä pankkiyhteys, ohje kohdassa VIRHE EI MUKANA DOWNLOAD NEEDED Maksupäätteeltä puuttuvat AID- ja BIN-taulut. Ota maksupäätteellä pankkiyhteys, ohje kohdassa Kortti ei ole mukana korttivalikoimassa, joten sillä ei voi maksaa. Maksupäätteeltä on hävinnyt ohjelma. Ota yhteys Soneran asiakaspalveluun. 29
