Rakenteiden kosteustekniikka ja FUTBEMS -hanke FInZEB Työpaja Tuomo Ojanen Erikoistutkija, VTT

Transkriptio

1 Kuvapaikka (ei kehyksiä kuviin) Rakenteiden kosteustekniikka ja FUTBEMS -hanke FInZEB Työpaja Tuomo Ojanen Erikoistutkija, VTT

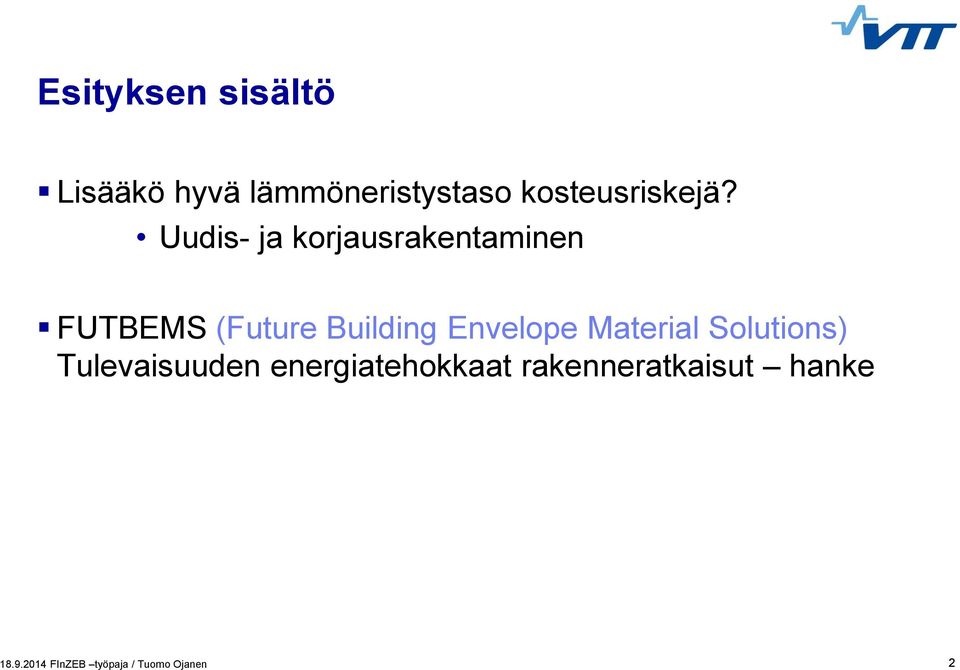

2 Click Esityksen to edit sisältö Master title style Lisääkö hyvä lämmöneristystaso kosteusriskejä? Uudis- ja korjausrakentaminen FUTBEMS (Future Building Envelope Material Solutions) Tulevaisuuden energiatehokkaat rakenneratkaisut hanke FInZEB työpaja / Tuomo Ojanen 2

3 Click Rakennuksen to edit Master kuormitus title style sisä- ja ulkoilmastosta FInZEB työpaja / Tuomo Ojanen 3

4 Click Rakennuksen to edit Master kuormitus title style sisä- ja ulkoilmastosta Mitkä kosteuskuormat ovat merkittäviä Second level riski- tekijöitä? Miten rakenteiden hyvä lämmöneristystaso vaikuttaa kosteusriskeihin? FInZEB työpaja / Tuomo Ojanen 4

5 Click Hyvä to lämmöneristystaso edit Master title style ja kosteusriskit Kosteusriskit eivät kasva lämmöneristystasoa parannettaessa Kosteuden aiheuttamat riskit liittyvät pääosin veden tunkeutumiseen rakenteiden sisään Puutteellinen suojaus sateelta rakentamisen tai käytön aikana Vesivahingot Painesuhteiden hallinnan puutteet, vuotoilma rakenteiden kautta ulospäin aiheuttaa pitkäaikaisena kosteusriskin Kuivumiskyky / kosteuskuormitus FInZEB työpaja / Tuomo Ojanen 5

6 U-arvo ja pintalämpötilat Click to edit Master title style Rakenteen ulkopinnan ja ulkoilman lämpötilaero U-arvon funktiona Esim. T,out = 0 o C U = 0,17 W/Km 2 DT = 0,14 o C U = 0,09 W/Km 2 DT = 0,07 o C Lausunto rakenteiden energiatehokkuuden parantamisen vaikutuksista rakenteiden kosteustekniseen toimivuuteen FInZEB työpaja / Tuomo Ojanen 6

7 Kuivumispotentiaali ja U-arvo Click to edit Master title style Ulkopinta kyllästystilassa ja ulkoilmassa 90 % RH Click Vesihöyryn to edit osapaine-ero Master text styles Dp v ulkopinnan ja ulkoilman välillä Esim. T,out = 0 o C muutos U = 0,17 W/Km 2 Dp v = n. 67,5 Pa U = 0,09 W/Km 2 Dp v = n. 64,5 Pa Lausunto rakenteiden energiatehokkuuden parantamisen vaikutuksista rakenteiden kosteustekniseen toimivuuteen FInZEB työpaja / Tuomo Ojanen 7

8 Click Seurantatietoa to edit Master matalaenergiataloista title style Pietarsaaren IEA talo Vastaa rakenteiltaan lähes nollaenergiatasoa Seurantaa yli 20 vuoden ajan Rakenteet ja sisäilmasto toimivat hyvin Uusia asuin ja toimitilarakennuksia Seurantaa muutamia vuosia Rakenteet ja sisäilmasto toimivat hyvin FInZEB työpaja / Tuomo Ojanen 8

9 Käyttäjäkokemuksia Click to edit Master title style FInZEB työpaja / Tuomo Ojanen 9

10 Korjausrakentaminen Kosteustekninen Click to edit Master title style toimivuus Korma-hanke (YM) Esimerkkiratkaisuja lukujen kerros-, Third rivi- level ja pientalotalojen rakenteiden korjauksiin Kosteustekninen toimivuus lähtökohtana Lämmönläpäisykertoimien (U-arvojen) puolitus tai parempi Ulkopuolinen lisäeristys, tarkoituksenmukainen kuivumiskyky, kokonaistoimivuus, sisäilmasto, ilmatiiviys, kustannustehokkuus FInZEB työpaja / Tuomo Ojanen 10

11 % RH Mould growth index Mo VTT:n Click to homemalli edit Master title style Menetelmä rakenteiden aiheuttamien sisäilmariskien arviointiin VTT:n kehittämä laskentamenetelmä liiallisen kosteuden Click aiheuttaman to edit Master homehtumisriskin text styles arviointiin Perustuu visuaalisten kasvuhavaintojen numeeriseen esitykseen homeen kasvuluokkina (homeindeksi) Home-indeksi Havaittu homekasvu Huom. 0 Ei kasvua Pinta puhdas 1 Paikallisesti alkava Muutama rihma 2 Mikroskoopilla havaittava Rihmastoa muodostunut 3 Silmin havaittava, alkava kasvu Itiöitä, rihmaston peitto alle 10 % alasta 4 Silmin havaittava kasvu, lievä Rihmaston peitto noin % alasta 5 Silmin havaittava kasvu, paikoin runsas Rihmaston peitto yli 50 % alasta 6 Erittäin runsas kasvu Runsas kasvu, rihmaston peitto lähes 100 % Laskenta Tulosten käsittely Toimivuuskriteerien tarkastelu Sd,in = 1 m Sd,in = 0 Sd,in = 1 m Sd,in = 3 m Visible mold growth T, o C Weeks (start Oct. 1) FInZEB työpaja / Tuomo Ojanen 11

12 Toimivuuskriteerit Click to edit Master ulkoilmasta title style ja sisäilmaan Ulkoilmaan ei juurikaan voida vaikuttaa Click Sisäilmalle to edit Master ehdottomat text styles vaatimustasot Rakenne Second ilmatilojen level välissä ulkopinnat altistuvat eniten kosteusrasituksille FInZEB työpaja / Tuomo Ojanen 12

13 Tulevaisuuden energiatehokkaat Click rakenneratkaisut to edit Master - FUTBEMS title style hanke Click YM, RT to edit Rakennusteollisuus, Master text styles VTT 2013 Second level Lämmöneristämisen kehityspolut Suomen oloihin Markkinoiden, määräysten, tutkimuksen sekä teollisuuden tuotteiden ja palvelujen näkökulmista FInZEB työpaja / Tuomo Ojanen 13

14 Click Tarkastelun to edit jaottelu Master title style Perinteiset lämmöneristeet Click to edit Master text styles Uudet Second kehittyvät level lämmöneristetuotteet Monitoimiset vaippajärjestelmät FInZEB työpaja / Tuomo Ojanen 14

15 Click Menetelmät to edit Master title style State of the art Click to edit Master text styles Haastattelut Työpaja teollisuudelle Patenttiselvitys FInZEB työpaja / Tuomo Ojanen 15

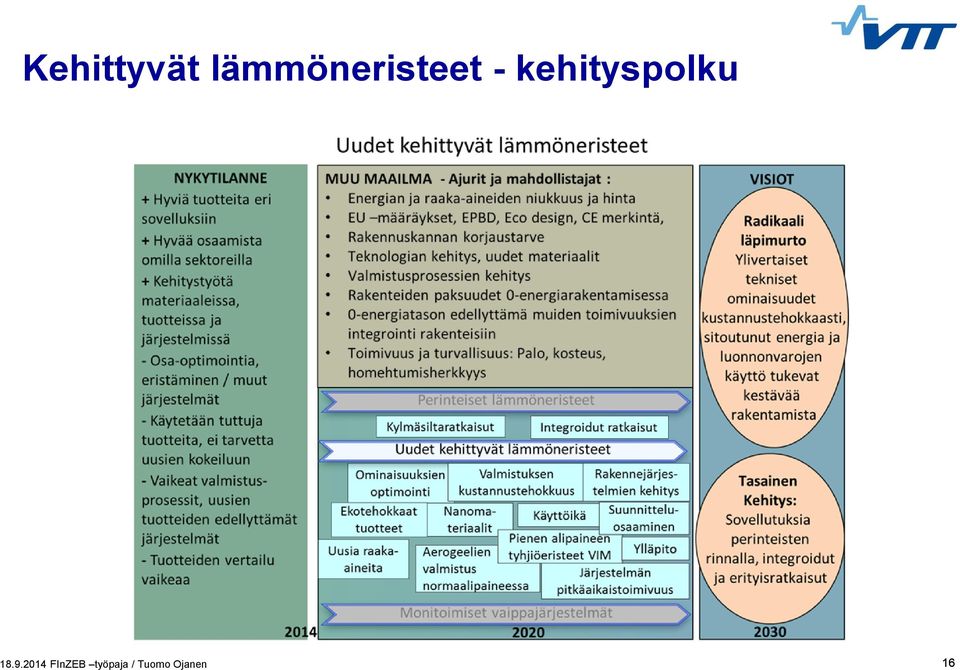

16 Kehittyvät lämmöneristeet - kehityspolku Click to edit Master title style FInZEB työpaja / Tuomo Ojanen 16

17 Click Kehitys- to edit tasainen Master / hyppy title style FInZEB työpaja / Tuomo Ojanen 17

18 Click Materiaaleista to edit Master tuotteiksi title style ja järjestelmiksi FInZEB työpaja / Tuomo Ojanen 18

19 Järjestelmistä kokonaisuuden hallintaan Click to edit Master title style FInZEB työpaja / Tuomo Ojanen 19

20 Click Patenttiselvitys to edit Master title style Lämmöneristeet rakentamisessa Aerogelit ovat ainoa erottuva alue Patenttiselvitys: johtava tutkija Hannes Toivanen ja erikoistutkija Arho Suominen, VTT FInZEB työpaja / Tuomo Ojanen 20

21 Click Yhteenveto to edit Master title style Kokonaisuus ratkaisee toimivuuden Click to edit Master text styles Sisä- Second ja ulkoilmasto, level rakenteet sekä talotekniset järjestelmät muodostavat kokonaisuuden Rakennusvaipan lämmöneristystasossa on hyvä varautua myös tulevien järjestelmien edellyttämiin vaatimuksiin Turvallisuus, terveellisyys, sisäympäristön laatu ja viihtyisyys tulisi ensisijaisesti varmistaa Hyvän lämmöneristystason toteutus on eräs keino kokonaistavoitteisiin pääsemiseksi Uudet materiaalit, tuotteet ja järjestelmät tukevat kokonaistavoitteiden saavuttamista FInZEB työpaja / Tuomo Ojanen 21
