1 Valaistus Alppilux Valaisinvalikoima 2013

2 Myynti Markku Leppänen Aluemyynti Etelä- ja Länsi-Suomi gsm Timo Karhu Jani Heikkinen Jouni Lahtinen Aki Saine Projektimyynti Itä-Suomi Projektimyynti Etelä-Suomi Projektimyynti Etelä-Suomi Projektimyynti Länsi-Suomi gsm gsm gsm gsm Rauno Salmio Jaana Saine Sami Tulus Ulkovalaistus Tarjouslaskenta Toimitusjohtaja gsm gsm gsm Asiakaspalvelu (toimitusaika ja hintatiedustelut) Riitta Kiviranta Kirsi Ranta gsm gsm Markkinointi ja tuotehallinta Toni Anttila Jarmo Tomperi Tuotepäällikkö Markkinointi ja tuotehallinta gsm gsm Alppilux Oy Hepolammentie LOHJA puh fax Tarjouspyynnöt ja tilaukset sähköpostitse osoitteeseen Sähköinen versio 12/2012

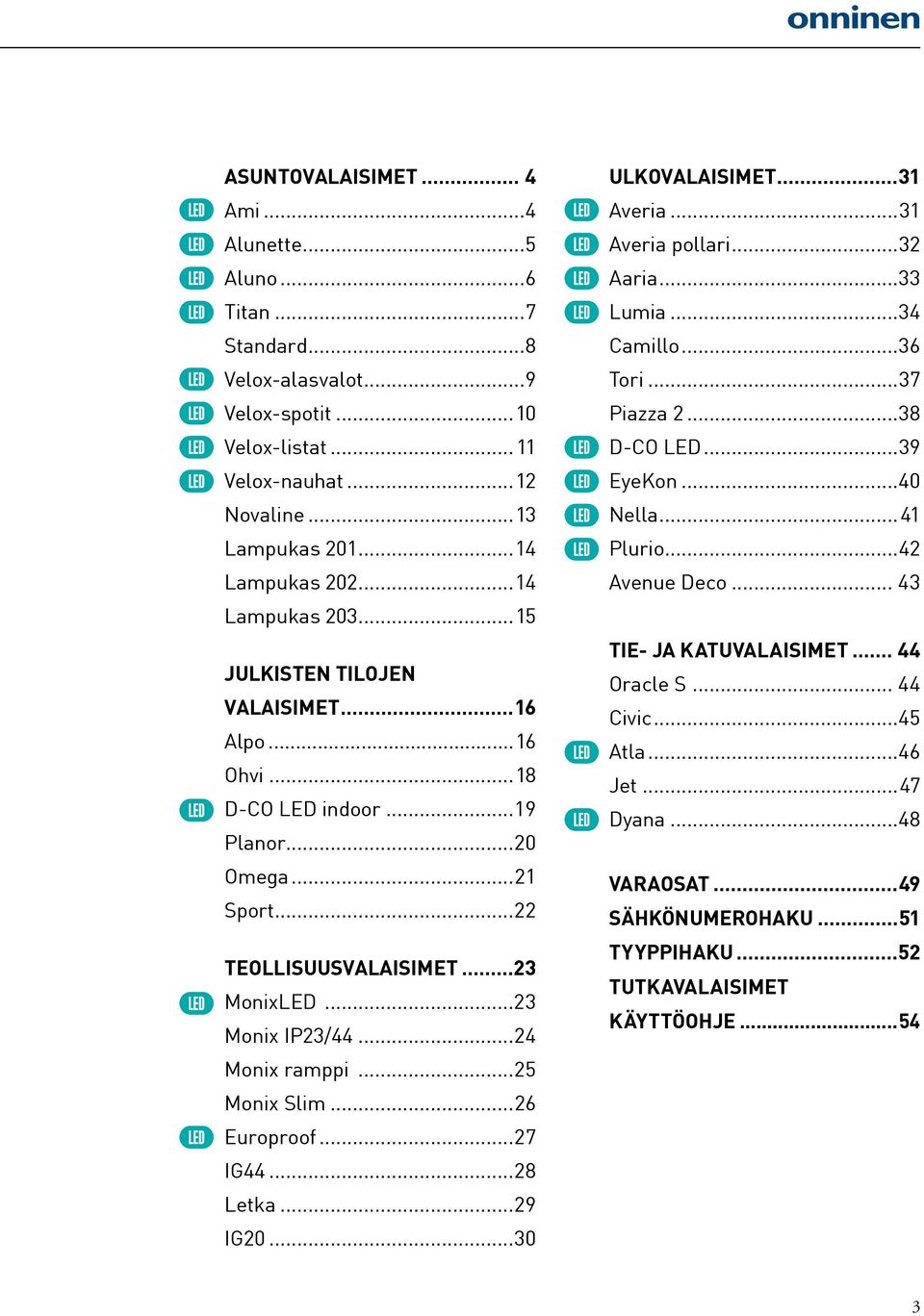

3 ASUNTOVALAISIMET... 4 Ami...4 Alunette...5 Aluno...6 Titan...7 Standard...8 Velox-alasvalot...9 Velox-spotit...10 Velox-listat...11 Velox-nauhat...12 Novaline...13 Lampukas Lampukas Lampukas JULKISTEN TILOJEN VALAISIMET...16 Alpo...16 Ohvi...18 D-CO LED indoor...19 Planor...20 Omega...21 Sport...22 TEOLLISUUSVALAISIMET...23 MonixLED...23 Monix IP23/ Monix ramppi...25 Monix Slim...26 Europroof...27 IG Letka...29 IG ULKOVALAISIMET...31 Averia...31 Averia pollari...32 Aaria...33 Lumia...34 Camillo...36 Tori...37 Piazza D-CO LED...39 EyeKon...40 Nella...41 Plurio...42 Avenue Deco TIE- JA KATUVALAISIMET Oracle S Civic...45 Atla...46 Jet...47 Dyana...48 VARAOSAT...49 SÄHKÖNUMEROHAKU...51 TYYPPIHAKU...52 tutkavalaisimet käyttöohje

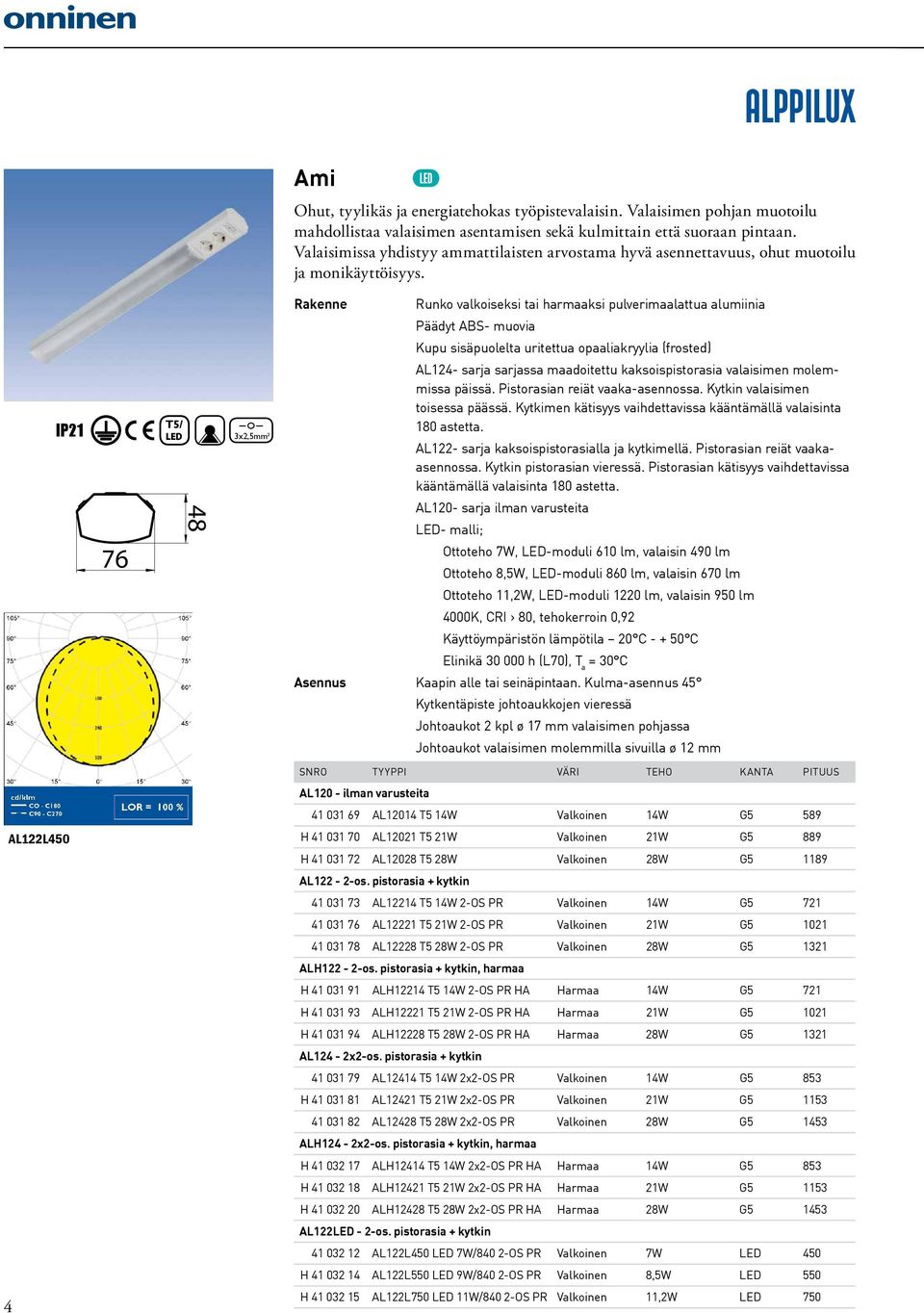

4 E F IP21 76 LED A 27 3x2,5mm² Ami Ohut, tyylikäs ja energiatehokas työpistevalaisin. Valaisimen pohjan muotoilu mahdollistaa valaisimen asentamisen sekä kulmittain että suoraan pintaan. Valaisimissa yhdistyy ammattilaisten arvostama hyvä asennettavuus, ohut muotoilu ja monikäyttöisyys. Runko valkoiseksi tai harmaaksi pulverimaalattua alumiinia Päädyt ABS- muovia Kupu sisäpuolelta uritettua opaaliakryylia (frosted) AL124- sarja sarjassa maadoitettu kaksoispistorasia valaisimen molemmissa päissä. Pistorasian reiät vaaka-asennossa. Kytkin valaisimen toisessa päässä. Kytkimen kätisyys vaihdettavissa kääntämällä valaisinta 180 astetta. AL122- sarja kaksoispistorasialla ja kytkimellä. Pistorasian reiät vaakaasennossa. Kytkin pistorasian vieressä. Pistorasian kätisyys vaihdettavissa kääntämällä valaisinta 180 astetta. AL120- sarja ilman varusteita LED- malli; Ottoteho 7W, LED-moduli 610 lm, valaisin 490 lm Ottoteho 8,5W, LED-moduli 860 lm, valaisin 670 lm Ottoteho 11,2W, LED-moduli 1220 lm, valaisin 950 lm 4000K, CRI > 80, tehokerroin 0,92 Käyttöympäristön lämpötila 20 C C Elinikä h (L70), T a = 30 C Kaapin alle tai seinäpintaan. Kulma-asennus 45 Kytkentäpiste johtoaukkojen vieressä Johtoaukot 2 kpl ø 17 mm valaisimen pohjassa Johtoaukot valaisimen molemmilla sivuilla ø 12 mm cd/klm CO - C180 C90 - C270 AL122L LOR = 100 % 30 SNro TYYPPI väri TEHO KANTA pituus AL120 - ilman varusteita AL12014 T5 14W Valkoinen 14W G5 589 H AL12021 T5 21W Valkoinen 21W G5 889 H AL12028 T5 28W Valkoinen 28W G AL122-2-os. pistorasia + kytkin AL12214 T5 14W 2-OS PR Valkoinen 14W G AL12221 T5 21W 2-OS PR Valkoinen 21W G AL12228 T5 28W 2-OS PR Valkoinen 28W G ALH122-2-os. pistorasia + kytkin, harmaa H ALH12214 T5 14W 2-OS PR HA Harmaa 14W G5 721 H ALH12221 T5 21W 2-OS PR HA Harmaa 21W G H ALH12228 T5 28W 2-OS PR HA Harmaa 28W G AL124-2x2-os. pistorasia + kytkin AL12414 T5 14W 2x2-OS PR Valkoinen 14W G5 853 H AL12421 T5 21W 2x2-OS PR Valkoinen 21W G AL12428 T5 28W 2x2-OS PR Valkoinen 28W G ALH124-2x2-os. pistorasia + kytkin, harmaa H ALH12414 T5 14W 2x2-OS PR HA Harmaa 14W G5 853 H ALH12421 T5 21W 2x2-OS PR HA Harmaa 21W G H ALH12428 T5 28W 2x2-OS PR HA Harmaa 28W G AL122LED - 2-os. pistorasia + kytkin AL122L450 LED 7W/840 2-OS PR Valkoinen 7W LED 450 H AL122L550 LED 9W/840 2-OS PR Valkoinen 8,5W LED 550 H AL122L750 LED 11W/840 2-OS PR Valkoinen 11,2W LED 750

5 Alunette Kostean ja kuivan tilan yleisvalaisin, joka soveltuu hyvin sekä julkisten että yksityisten tilojen sisä- ja ulkovalaistukseen. Käyttökohteina eteiset, keittiöt, vaateja kylpyhuoneet, WC:t, varastotilat sekä ulkokatokset ja terassit. Kupu iskunkestävää akryyliä Runko polykarbonaattia ALR -tyypit sisältävät korkeataajuustekniikkaan perustuvan liiketunnistimen (tutkayksikkö) ALR -tyyppien liiketunnistin sijaitsee valaisimen sisällä ja on ulospäin näkymätön Alunette LED; Kiinteä LED 9W/840, LED- moduli 720 lm, valaisin 540 lm, 4000K, Ra > 80. Elinikä h (T a + 30 C). LED-valaisimien käyttöympäristön lämpötila - 20 C C. Katto- tai seinäpintaan 5x2,5mm² 3x2,5mm² Lisätiedot Sama valaisin soveltuu sekä pinta- että uppoasennukseen Uppoasennuskiinnike sisältyy valaisinpakkaukseen Upotussyvyys 27 mm, upotusaukko ø 240 mm, kuvun halkaisija ø 255 mm Tutkamallit -0-5x2,5mm 2 IP54 Paino vakiomallissa 1,3 kg Elektroninen sytytin D Elektroninen liitäntälaite EL XFCY- malleissa Osram Dulux El Facility valonlähde 18W/840 SNro TYYPPI OPTIIKKA TEHO KANTA VÄRI AL25029 IP54 TC-S 2X9W K1 2x9W G AL25029EL IP54 TC-SE 2X9W K1 2X9W 2G AL2502D16 IP54 GR8 2D16W GR8 H AL2502D16D IP54 GR10Q 2D16W GR10q AL2502D16EL IP54 GR10Q 2D16W GR10q AL25018XFCY FACI 18W/840 18W E AL250LED IP54 LED 9W/840 K3 9W LED Tutkavalaisimet ALR25018XFCY FACI 18W/840 RAD 18W E27 Kehys - halkaisija 340 mm AL250K-V KEHYS VA Valkoinen cd/klm CO - C180 C90 - C270 K LOR = 54 % cd/klm CO - C180 C90 - C270 K LOR = 100 % AL250K-M KEHYS MU Musta AL250K-H KEHYS HA Harmaa Kehys luomella - halkaisija 340 mm AL250KL-V KEHYS VA Valkoinen AL250KL-M KEHYS MU Musta AL250KL-H KEHYS HA Harmaa RAD = Korkeataajuusliiketunnistin (5,8 GHz), XFCY = sis. Osram Dulux EL Facility 18W valonlähteen, Lisätietoa tutkamalleista ja tutkayksikön toiminnasta; ja s. 54 tutkavalaisimien käyttöohjeet. 5

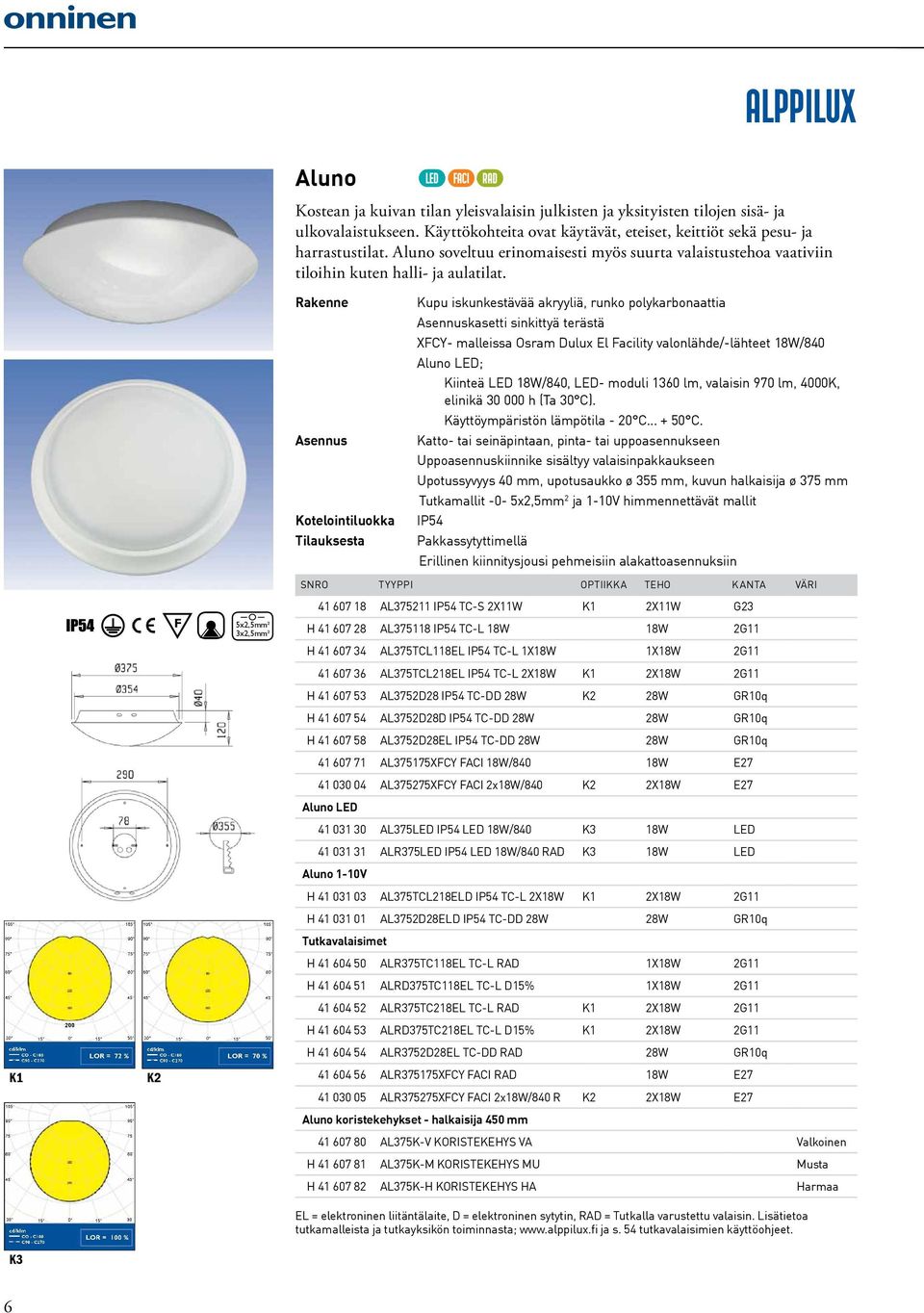

6 Aluno Kostean ja kuivan tilan yleisvalaisin julkisten ja yksityisten tilojen sisä- ja ulkovalaistukseen. Käyttökohteita ovat käytävät, eteiset, keittiöt sekä pesu- ja harrastustilat. Aluno soveltuu erinomaisesti myös suurta valaistustehoa vaativiin tiloihin kuten halli- ja aulatilat. Tilauksesta Kupu iskunkestävää akryyliä, runko polykarbonaattia kasetti sinkittyä terästä XFCY- malleissa Osram Dulux El Facility valonlähde/-lähteet 18W/840 Aluno LED; Kiinteä LED 18W/840, LED- moduli 1360 lm, valaisin 970 lm, 4000K, elinikä h (Ta 30 C). Käyttöympäristön lämpötila - 20 C C. Katto- tai seinäpintaan, pinta- tai uppoasennukseen Uppoasennuskiinnike sisältyy valaisinpakkaukseen Upotussyvyys 40 mm, upotusaukko ø 355 mm, kuvun halkaisija ø 375 mm Tutkamallit -0-5x2,5mm 2 ja 1-10V himmennettävät mallit IP54 Pakkassytyttimellä Erillinen kiinnitysjousi pehmeisiin alakattoasennuksiin cd/klm CO - C180 LOR = 72 % C90 - C270 K cd/klm CO - C180 LOR = 100 % C90 - C270 K3 K2 5x2,5mm² 3x2,5mm² cd/klm CO - C180 LOR = 70 % C90 - C270 Snro TYYPPI OPTIIKKA TEHO KANTA VÄRI AL IP54 TC-S 2X11W K1 2X11W G23 H AL IP54 TC-L 18W 18W 2G11 H AL375TCL118EL IP54 TC-L 1X18W 1X18W 2G AL375TCL218EL IP54 TC-L 2X18W K1 2X18W 2G11 H AL3752D28 IP54 TC-DD 28W K2 28W GR10q H AL3752D28D IP54 TC-DD 28W 28W GR10q H AL3752D28EL IP54 TC-DD 28W 28W GR10q AL375175XFCY FACI 18W/840 18W E AL375275XFCY FACI 2x18W/840 K2 2X18W E27 Aluno LED AL375LED IP54 LED 18W/840 K3 18W LED ALR375LED IP54 LED 18W/840 RAD K3 18W LED Aluno 1-10V H AL375TCL218ELD IP54 TC-L 2X18W K1 2X18W 2G11 H AL3752D28ELD IP54 TC-DD 28W 28W GR10q Tutkavalaisimet H ALR375TC118EL TC-L RAD 1X18W 2G11 H ALRD375TC118EL TC-L D15% 1X18W 2G ALR375TC218EL TC-L RAD K1 2X18W 2G11 H ALRD375TC218EL TC-L D15% K1 2X18W 2G11 H ALR3752D28EL TC-DD RAD 28W GR10q ALR375175XFCY FACI RAD 18W E ALR375275XFCY FACI 2x18W/840 R K2 2X18W E27 Aluno koristekehykset - halkaisija 450 mm AL375K-V KORISTEKEHYS VA Valkoinen H AL375K-M KORISTEKEHYS MU Musta H AL375K-H KORISTEKEHYS HA Harmaa EL = elektroninen liitäntälaite, D = elektroninen sytytin, RAD = Tutkalla varustettu valaisin. Lisätietoa tutkamalleista ja tutkayksikön toiminnasta; ja s. 54 tutkavalaisimien käyttöohjeet. 6

7 Titan Kostean ja kuivan tilan yleisvalaisin julkisten ja yksityisten tilojen sisä- ja ulkovalaistukseen. Käyttökohteita ovat käytävät, eteiset, keittiöt sekä pesu-, ja harrastustilat. Titan soveltuu myös suurta valaistustehoa vaativiin halli- ja aulatiloihin. Lisätiedot Tilauksesta Runko, kehys ja kupu iskunkestävää polykarbonaattia XFCY- malleissa Osram Dulux El Facility valonlähde/-lähteet 18W/840 Titan LED; Kiinteä LED 18W/840, LED- moduli 1340 lm, valaisin 850 lm, 4000K, Ra > 80. Elinikä h (T a + 30 C). LED-valaisimien käyttöympäristön lämpötila - 20 C C. IP44 Katto- tai seinäpintaan. Pinta- tai uppoasennukseen Uppoasennuskiinnike sisältyy valaisinpakkaukseen Jousiliitinkytkentärima 3 x 2,5 mm² läpimenevään asennukseen, tutkamallit -0-5x2,5mm 2 Kehyksen väri: valkoinen Pakkassytyttimellä Snro TYYPPI VALONJAKO KANTA Lisätiedot AT100211V IP44 TC-S 2X11W K1 G AT100211VEL 2X11W TC-E VA K1 2G AT100218VEL 2X18W TC-L HF VA K1 2G11 H AT1002D28VSY IP44 TC-DD 28W GR10q Sytytin AT1002D28VEL IP44 TC-DD 28W GR10q IP44 5x2,5mm² 3x2,5mm² H AT100175XFCY FACI 1X18W/840 E27 H AT100275XFCY FACI 2x18W/840 K2 E27 Ø 315 Titan LED AT100LED IP44 LED 18W/840 K3 Korkea kupu ATR100LED IP44 LED 18W/840 RAD K3 Korkea kupu 100 Ø 350 TC-mallit Ø Titan 1-10V H AT100218VELD 2X18W TC-L ELD K1 2G11 H AT1002D28VELD 28W TC-DD ELD GR10Q Tutkavalaisimet H ATR100211VEL IP44 TC-E 2x11W R K1 2G7 H ATR100218VEL IP44 TC-L 2X18W R K1 2G11 H ATR1002D28VEL TC-DD28W GR10q R GR10Q H ATR100175XFCY FACI 18W/840 R E H ATR100275XFCY FACI 2x18W/840 R K2 E27 Ø350 E27 ja LED- mallit EL= elektroninen liitäntälaite, ELD = 1-10V himmennettävä, RAD = Tutkalla varustettu valaisin. Lisätietoa tutkamalleista ja tutkayksikön toiminnasta; ja s. 54 tutkavalaisimien käyttöohjeet ,5 77, cd/klm CO - C180 C90 - C270 LOR = 52 % cd/klm CO - C180 C90 - C270 LOR = 51 % cd/klm CO - C180 C90 - C270 LOR = 100 % K1 K2 K3 77,5 20 7

8 Standard Perinteinen valaisinsarja sisä- ja ulkotilojen valaistukseen. Standard-valaisimien käyttökohteita ovat mm. eteiset, käytävät, työ-, pesu- ja harrastustilat. Saatavana lisätarvikkeet uppoasennukseen. Runko, kehys ja kupu iskunkestävää polykarbonaattia Kehyksen väri valkoinen IP44 3x2,5mm² Valaisimen muoto pyöreä (P) tai neliskulmainen (N); tyyppimerkintä esim. AT7829NV. Saatavana myös puolipyöreä malli. Pyöreät valaisimet Ø 240 Katto- tai seinäpintaan Rasiakiinnitysaihiot 51/70/78 mm jaolla Valaisimen pohjassa ja sivussa murtoaihiot johtojen läpivientiä varten 78 Upotus erillisellä upotuskehyksellä ja raudalla (upotuskehys pyöreään valaisimeen /1, neliöön /1 ja upotusrauta tilattava erikseen) Upotussyvyys 33 mm. Upotusaukko ø 200 mm Ø 240 Neliövalaisimet Ø240 AT7829PV AT125PV Snro TYYPPI teho kanta Pyöreät valaisimet AT7829PV IP44 TC-S 2X9W VA 2x9W TC-S H AT125PV IP44 75W E27 VA 75W E27 Neliövalaisimet H AT7829NV IP44 TC-S 2X9W VA 2x9W TC-S H AT125NV IP44 75W E27 VA 75W E27 Puolipyöreät valaisimet H AT17075V IP44 75W E27 VA 75W E27 Upotuskehykset H /1 PYÖKEH. VA 20X240X240 H /1 NELIÖK. VA 16X237X237 H UPOT.RAUTA 39X252X AT7829NV AT125NV

9 Velox-alasvalot Velox-tuoteperhe on suunniteltu kattamaan asuntovalaistuksen perustarpeet lediratkaisuin. Tuotteet soveltuvat erinomaisesti myös erilaisiin kotien korostus- ja erikoisvalaistustarpeisiin. 250 mm Ø69 mm Ø80 mm IP20/IP54 4 mm 40 mm 38 mm 57 mm 42 mm 21 mm 48 mm ALS3X1 Runko ja jäähdytyselementti alumiinia Väri valkoinen Erillinen liitäntälaite (sisältyy toimitukseen) LED 3x1,2W, IP20, ottoteho 4W, valaisimen valovirta 210 lm, 4000K, avautumiskulma 20, suunnattava 20 LED 3x3W, IP54, ottoteho 8,4W, valaisimen valovirta 350 lm, 4000K, avautumiskulma 60, tehokerroin 0,95, himmennettävä (ks. ) Elinikä h (L70), T a = 25 C Velox- alasvalot uppoasennukseen, 2x1,5 mm 2 päättyvä Kattolevyn paksuus 1 20 mm Suositeltavat himmentimet (ALS3X3D): Snro Tuotekoodi tuotesarja kommentti UC U UJGL U-500 Valonsäädin Impressivo Vähintään 2 valaisinta. Himmentyy n. 30 prosenttiin. Ei säätöä himmennysalueelle. Valonsäädin Vähintään 3 valaisinta per kanava. Himmentyy n. 30 Impressivo (kaksois) prosenttiin. Ei säätöä himmennysalueelle. Valonsäädin Jussi (LED) Valonsäädin (runko) Impressivo (LED) WDE Valonsäädin Exxact WDE Valonsäädin Exxact (kaksois) CCTFL12011 Valonsäädin Artic CCTFL13012 Valonsäädin Artic MTK Valonsäädin Artic (kaksois) H CCTFL12033 Valonsäädin Renova Toimii yhdellä ja useammalla valaisimella. Himmennysalueelle säätö. Himmentyy 0 prosenttiin. Toimii yhdellä ja useammalla valaisimella. Himmennysalueelle säätö. Himmentyy 0 prosenttiin. Vähintään 2 valaisinta. Himmentyy lähes 0 prosenttiin. Säätö himmennysalueelle. Vähintään 4 valaisinta per kanava. Himmentyy 10 prosenttiin. Ei säätöä himmennysalueelle. Molempia kanavia voidaan ohjata sivuohjaimella. Vähintään 2 valaisinta. Himmentyy lähes 0 prosenttiin. Säätö himmennysalueelle. Toimii yhdellä tai useammalla valaisimella. Himmentyy n. 30 prosenttiin. Ei säätöä himmennysalueelle. Vähintään 4 valaisinta per kanava. Himmentyy 10 prosenttiin. Ei säätöä himmennysalueelle. Molempia kanavia voidaan ohjata sivuohjaimella. Vähintään 2 valaisinta. Himmentyy lähes 0 prosenttiin. Säätö himmennysalueelle. 250 mm 4 mm 113 mm 44 mm 28 mm Snro TYYPPI VÄRI TEHO KANTA PAINO ALS3X1 IP20 3X1W LED 4K 20 VA valkoinen 0, ALS3X3D IP54 3X3W LED 4K 60 VA valkoinen 0,3 120 mm 129 mm mm Ø78 mm Ø92 mm ALS3X3D >5 mm cd/klm CO - C180 LOR = 100 % C90 - C270 ALS3X1 cd/klm CO - C180 LOR = 100 % C90 - C270 ALS3X3D >50 mm 1-20 mm Velox-alasvalojen mitoitus 9

10 A B C D E A B C D E Pintakäsittely Pintakäsittely Väri Väri Kiiltoaste Kiiltoaste Pinta-ala Pinta-alaMassa Massa Mittakaava Mittakaava Yleistoleranssi Yleistoleranssi Tuotekoodi Tuotekoodi Suunnittelija Suunnittelija Päivämäärä Päivämäärä Sivu Sivu Nimitys Nimitys Piirustusnumero Piirustusnumero Revisio Revisio F F F F Hepolammentie Hepolammentie 25, Lohja, 25, Finland Lohja, Finland Tel Tel Fax Fax Rev Rev Muutos Muutos / Change/ Change Pvm / Date Pvm / Date Suun. / Des d Suun. / Des d A A B B C C D D E E Väri 1:1 kg A B C D E Sivu 1/1 A B C D E Velox-spotit Velox-tuoteperhe on suunniteltu kattamaan asuntovalaistuksen perustarpeet lediratkaisuin. Tuotteet soveltuvat erinomaisesti myös erilaisiin kotien korostus- ja erikoisvalaistustarpeisiin. Pohja ja kansi alumiinia Värit valkoinen ja kromi Sarja koostuu 3 kpl valaisimesta, 24V- virtalähteestä, välijohdoista ja haaroituselementistä (ks. mittakuva) LED 3x2W- sarja, IP20, ottoteho 8W, valaisimen valovirta 3 x 127 lm, 3000K, avautumiskulma 45 Elinikä h (L70), T a = 25 C pinta-asennukseen, 2x1,5 mm 2 -o, valaisimien asennusväli työtasovalaistuksessa (asennuskorkeus 50 cm, tason syvyys 60 cm, valaisimet sijoitettu yläkaapiston etureunaan); - 20 cm: keskimäärin 600 lx, 60 cm leveän kaapiston alle, tehokas työtasovalaistus - 30 cm: keskimäärin 450 lx, 90 cm leveän kaapiston alle, tehokas työtasovalaistus - 40 cm: keskimäärin 350 lx, 2x60 cm leveän kaapiston alle, hyvä työtasovalaistus - 60 cm: keskimäärin 250 lx, 3x60 cm/2x90 cm leveän kaapiston alle, korostusvalaistus A B C D E 100 cm IP ELDIS ELDIS ONE ONE TEPCOMP TEPCOMP ALS32SET/ALS32CRSET m m 2 kg :1 kg 1:1 HM HM /1 1/1 Pintakäsittely Kiiltoaste Pinta-ala Massa m 2 Mittakaava Yleistoleranssi Tuotekoodi Suunnittelija Päivämäärä HM Nimitys Piirustusnumero Revisio F ELDIS ONE F Hepolammentie 25, Lohja, Finland Tel Fax Rev Muutos / Change Pvm / Date Suun. / Des d TEPCOMP cm Snro TYYPPI VÄRI KANTA PAINO ALS32SET 3X2W LED 3K 45 VA valkoinen 0, ALS32CRSET 3X2W LED 3K 45 CR kromi 0,1 A B C D E F Hepolammentie 25, Lohja, Finland Tel Fax Rev Muutos / Change Pvm / Date Suun. / Des d Pintakäsittely Yleistoleranssi Nimitys ELDIS ONE TEPCOMP Väri Tuotekoodi Kiiltoaste Pinta-ala Massa m 2 Mittakaava kg 1:2 Suunnittelija Päivämäärä Sivu HM /1 Piirustusnumero Revisio F cd/klm CO - C180 C90 - C270 LOR = 64 % ALS32SET 10

11 Velox-listat Velox-tuoteperhe on suunniteltu kattamaan asuntovalaistuksen perustarpeet lediratkaisuin. Tuotteet soveltuvat erinomaisesti myös erilaisiin kotien korostus- ja erikoisvalaistustarpeisiin. Runko alumiinia IP20 Väri luonnonvärianodisoitu alumiini Teräskiinnikkeet Portaittain kosketushimmennettävä (100%/50%/5%/off) 12V- virtalähde pistotulpalla (sisältyy toimitukseen) Pituus 300 mm, IP20, ottoteho 3W, valovirta 250 lm, 3000K Pituus 500 mm, IP20, ottoteho 5W, valovirta 400 lm, 3000K Elinikä h (L70), T a = 25 C Pinta- tai kulma-asennukseen. L ALS300TD/ALS500TD 11 mm 27 mm Normaalissa asennuksessa (asennuskorkeus 50 cm, tason syvyys 60 cm, lista sijoitettu yläkaapiston etureunaan) valaisimen (ALS500TD) alle työtasolle tulee keskimäärin: - 100% asetuksella n. 550 lx (tehokas työtasovalaistus) - 50% asetuksella n. 260 lx - 5% asetuksella n. 30 lx Velox-listat voidaan asentaa portaittain kosketus himmennettäväksi. Tällöin virtalähteen liitosjohto kytketään listan D-merkattuun päähän (merkintä valaisimen takana). Tässä asennustavassa valot kytketään päälle koskettamalla valaisinta. Portaittainen himmennys (50%, 5%, off) saadaan aikaan koskettamalla valaisinta cd/klm CO - C180 LOR = 100 % C90 - C270 ALS500TD Velox-listat voidaan asentaa myös kiinteälle 100% valaistustasolle. Tällöin virtalähteen liitosjohto kytketään listan vastakkaiseen päähän (ei merkintää). Tässä asennustavassa valot ovat aina kytkettynä päälle kun valaisimelle tulee jännite. Snro TYYPPI VÄRI TEHO KANTA PAINO H ALS300TD IP20 3W LED 3K HA alumiini 0,2 H ALS500TD IP20 5W LED 3K HA alumiini 0,2 11

12 # Velox-nauha Velox-tuoteperhe on suunniteltu kattamaan asuntovalaistuksen perustarpeet lediratkaisuin. Tuotteet soveltuvat erinomaisesti myös erilaisiin kotien korostus- ja erikoisvalaistustarpeisiin mm IP mm 25 mm IP20 Joustava nauha muovia Kiinnitystarra koko nauhan pituudella Sarja koostuu 2,5m ledinauhasta, pistotulpallisesta 36W 12V- virtalähteestä, säätimestä ja muovikiinnikkeistä ruuveineen Pituus 2500 mm, IP65, ottoteho 9,6W/m, valovirta 490 lm/m, himmennettävissä omalla säätimellä, 3000K Elinikä h (L70), T a = 25 C pinta-asennukseen. Normaalissa asennuksessa (asennuskorkeus 50 cm, tason syvyys 60 cm, nauha sijoitettu yläkaapiston etureunaan) valaisimen alle työtasolle tulee keskimäärin 450 lx, joka vastaa tehokasta työtasovalaistusta. Nauhan voi katkaista sopivan mittaiseksi merkityistä leikkauskohdista (ks. ALS250FLEXD- mittakuva). Katkaistun nauhan kotelointiluokka on IP20. Leikattuun päähän voidaan liimata pakkauksessa oleva päätykappale PVC-muoville soveltuvalla liimalla. Snro TYYPPI VÄRI KANTA PAINO H ALS250FLEXD IP65 9,6W/m LED 3K läpinäkyvä 0,5 ALS250FLEXD 12

13 Novaline Novaline on yleisvalaisin julkisten ja yksityisten tilojen sisävalaistukseen. Novaline soveltuu erinomaisesti suurta valaistustehoa vaativiin tiloihin kuten halli- ja aulatilat. Kupu polykarbonaattia Runko valkoiseksi pulverimaalattua alumiinia Reunus valkoiseksi pulverimaalattua alumiinia 2D38 tai 2D55 (GR10) L840 sisältyy Väri Valkoinen Katto tai seinäpintaan -o- 3x2,5 mm², himmennettävissä malleissa 5x2,5mm 2 kytkentärima IP23 5x2,5mm² 3x2,5mm² Tilauksesta IP23 Switch-Control (ES) 1-10V (ELD) NOVA2D55EL-malliin 3x26W TC-DEL HF (halkaisija 550 mm) Turvavalomallit 3 h akulla Snro TYYPPI TEHO KANTA PAINO H NOVA2D38EL TC-DD 38W/840 HF 38W GR10 2,1 H NOVA2D55EL TC-DD 55W/840 HF 55W GR10 3,8 13

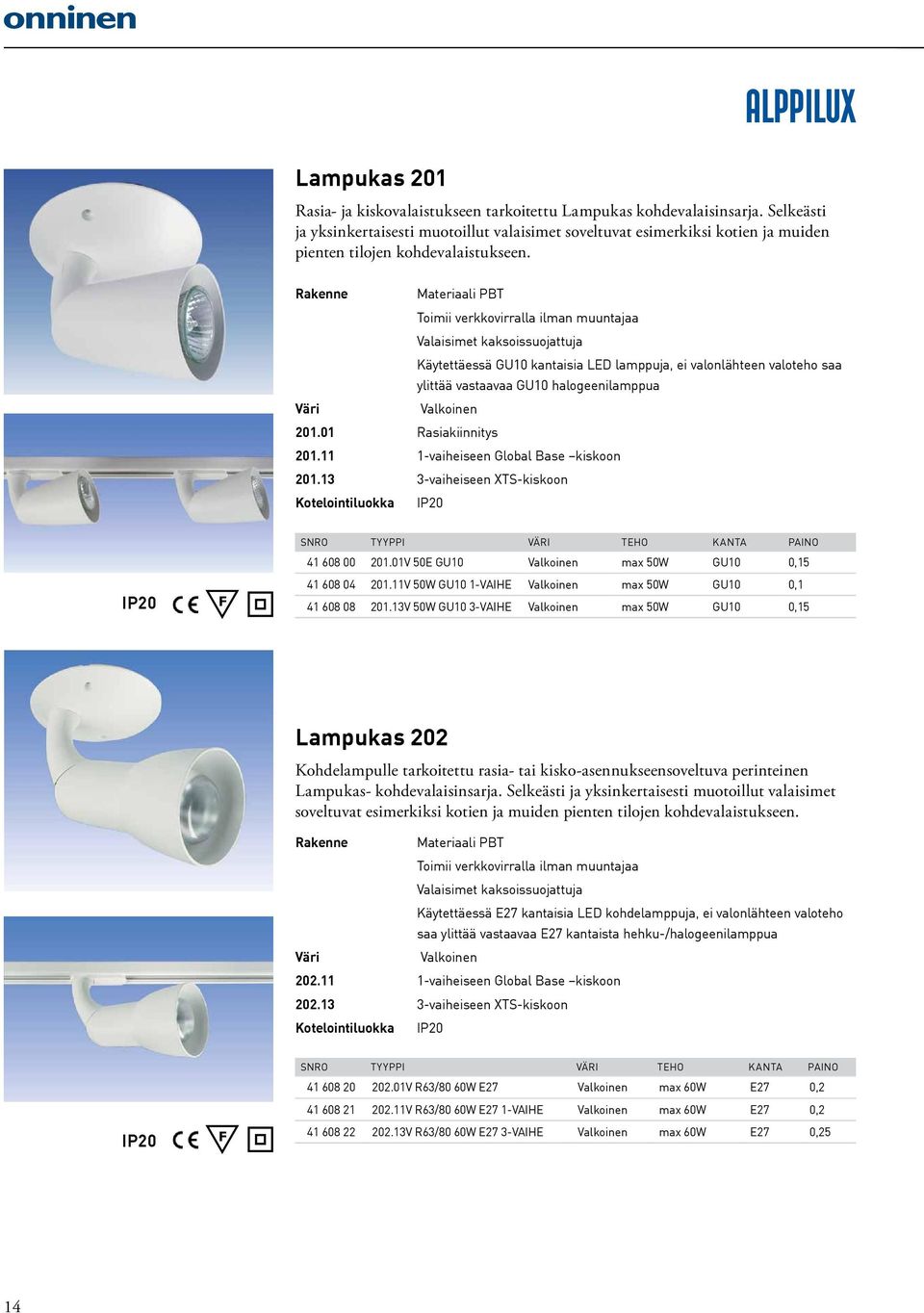

14 Lampukas 201 Rasia- ja kiskovalaistukseen tarkoitettu Lampukas kohdevalaisinsarja. Selkeästi ja yksinkertaisesti muotoillut valaisimet soveltuvat esimerkiksi kotien ja muiden pienten tilojen kohdevalaistukseen. Materiaali PBT Toimii verkkovirralla ilman muuntajaa Valaisimet kaksoissuojattuja Käytettäessä GU10 kantaisia LED lamppuja, ei valonlähteen valoteho saa ylittää vastaavaa GU10 halogeenilamppua Väri Valkoinen Rasiakiinnitys vaiheiseen Global Base kiskoon vaiheiseen XTS-kiskoon IP20 IP20 Snro TYYPPI VÄRI TEHO KANTA PAINO V 50E GU10 Valkoinen max 50W GU10 0, V 50W GU10 1-VAIHE Valkoinen max 50W GU10 0, V 50W GU10 3-VAIHE Valkoinen max 50W GU10 0,15 Lampukas 202 Kohdelampulle tarkoitettu rasia- tai kisko-asennukseensoveltuva perinteinen Lampukas- kohdevalaisinsarja. Selkeästi ja yksinkertaisesti muotoillut valaisimet soveltuvat esimerkiksi kotien ja muiden pienten tilojen kohdevalaistukseen. Materiaali PBT Toimii verkkovirralla ilman muuntajaa Valaisimet kaksoissuojattuja Käytettäessä E27 kantaisia LED kohdelamppuja, ei valonlähteen valoteho saa ylittää vastaavaa E27 kantaista hehku-/halogeenilamppua Väri Valkoinen vaiheiseen Global Base kiskoon vaiheiseen XTS-kiskoon IP20 IP20 Snro TYYPPI VÄRI TEHO KANTA PAINO V R63/80 60W E27 Valkoinen max 60W E27 0, V R63/80 60W E27 1-VAIHE Valkoinen max 60W E27 0, V R63/80 60W E27 3-VAIHE Valkoinen max 60W E27 0,25 14

15 Lampukas 203 Vakiolampulle tarkoitettu rasia- tai kiskoasennukseen soveltuva Lampukas- kohdevalaisinsarja. Selkeästi ja yksinkertaisesti muotoillut valaisimet soveltuvat esimerkiksi kotien ja muiden pienten tilojen kohdevalaistukseen. Materiaali PBT Toimii verkkovirralla ilman muuntajaa Valaisimet kaksoissuojattuja Käytettäessä E27 kantaisia LED kohdelamppuja, ei valonlähteen valoteho saa ylittää vastaavaa E27 kantaista hehku-/halogeenilamppua Väri Valkoinen Rasiakiinnitys vaiheiseen Global Base kiskoon vaiheiseen XTS-kiskoon IP20 Snro TYYPPI VÄRI TEHO KANTA PAINO V 60W E27 Valkoinen max 50W E27 0, V 60W E27 1-VAIHE Valkoinen max 50W E27 0, V 60W E27 3-VAIHE Valkoinen max 50W E27 0,25 IP20 15

16 IP20 AP282431/ AP AP492431/ AP cd/klm CO - C180 LOR = 64 % C90 - C270 K2 A=1187 mm E=1100 mm A=1487 mm E=1400 mm K4 5x2,5mm² 3x2,5mm² cd/klm CO - C180 LOR = 67 % C90 - C270 Alpo Toimistojen sekä muiden julkisten tilojen yleis- ja työvyöhykevalaisin. Valaisin soveltuu sekä suoraan valaistukseen että epäsuoran/suoran valaistuksen yhdistelmään. Valikoimasta löytyy lisäksi ratkaisut tärkeimpiin toimistoympäristössä esiintyviin asennustapohin. Runko valkoiseksi pulverimaalattua teräslevyä Pohjaheijastin kiiltoanodisoitua alumiinia Ritilä matta-anodisoitua (31) tai puolikiiltävää (33) alumiinia Mallit: - Alavalomallit - Hajavalomallit (Y = pienet ylävaloreiät), ylävalo n. 10% - Ala-/ylävalomallit (A = isot ylävaloreiät), ylävalo n. 40% Ritilä saranoituu ja lukkiutuu runkoon Päädyissä murtoaihiot (2 per pääty, halk. 21mm) suoraan kattopintaan tai ripustuskiskoon. Yksittäis- tai ramppiasennus (RAMPPI/APV asennussarjalla) Valaisinripustuskiskoon AMJK2V- jousikiinnikkeellä Vaijeriripustus Uppoasennus erillisellä upotuskehyksellä Upotusaukon mitat = valaisimen mitat + 10 mm Kytkentä Kytkentäpiste valaisimen keskellä pituussuunnassa, 5x2,5mm 2, Y- ja A- malleissa 3x2,5mm 2 Johtoaukot valaisimen keskellä pituussuunnassa sekä ripustuspisteen vieressä, murtoaihio päädyissä. Ohjaustavat Switch-Control (ES) 1-10V (ELD) Helvar idim Dali (ED) IP20 Tilauksesta Harmaana (RAL9006) Vetokytkimellä, liitosjohdolla, valonlähteillä Kaapeliripustuksella (TKAAPELIRIP), 3 x 0,75 mm 2 harmaa Mattaritilämallit ilman päätyjen murtoaihioita Valkoisella teräslamelliritilällä Kosketinkiskokannakkeilla 16

17 Snro TYYPPI OPTIIKKA TEHO KANTA PAINO Alavalomallit putkitehon tunnistavalla multilaitteella AP28M1431 T5 1X28/54W K4 1X28/54W G5 3, AP35M1431 T5 1X35/49W K4 1X35/49W G5 3, AP28M2431 T5 2X28/54W K2 2X28/54W G5 3, AP35M2431 T5 2X35/49W K2 2X35/49W G5 3,9 Alavalomallit, 1-10V AP282431ELD T5 2X28W 1-10V K2 2X28W G5 3,2 H AP542431ELD T5 2X54W 1-10V K2 2X54W G5 3, AP352431ELD T5 2X35W 1-10V K2 2X35W G5 3, AP492431ELD T5 2X49W 1-10V K2 2X49W G5 3,9 Alavalomallit matalaluminanssiritilällä (matta) H AP T5 1X28W K4 1X28W G5 3,2 H AP T5 1X54W K4 1X54W G5 3,2 H AP T5 1X35W K4 1X35W G5 3,9 H AP T5 1X49W K4 1X49W G5 3,9 H AP T5 2X28W K2 2X28W G5 3,2 H AP T5 2X54W K2 2X54W G5 3,2 H AP T5 2X35W K2 2X35W G5 3,9 H AP T5 2X49W K2 2X49W G5 3,9 Alpo ripustustarvikkeet AMJK2V JOUSIKIINNIKEPARI jousikiinnikepari ripustuskiskoasennukseen (valkoinen) RVLX01 VAIJERIR.PARI 1.5M RIP1002 KATTOKUPPI 31 MM RVLX02 VAIJERIR.PARI 1.5M Ø RVLX03 VAIJERIR.PARI 1.5M Ø67 H RAMPPI/APV RAMPPIASENNUSSARJA Alpo upotuskehykset UKAP28V-N UPOTUSKEHYS 28/54W UKAP35V-N UPOTUSKEHYS 35/49W Katso lisätiedot laajasta Alpo- valikoimasta; 17

18 Ohvi Ripustusasennettava alumiininen toimistovalaisin T5 loisteputkille. Valaisin on suunniteltu epäsuoran ja suoran valaistuksen yhdistelmään. Runko valkoiseksi maalattua alumiiniprofiilia, tilauksesta harmaa (RAL9006) Päädyt iskun- ja lämmönkestävää, UV- suojattua ABS muovia Häikäisysuojat: Matalaluminanssiritilä matta-anodisoitua alumiinia = A Mikroprisma = M Pölysuoja ylöspäin kirkas akryylilevy IP x2,5mm² Varustettu 1,8 m liitosjohdolla (MSK 3x0,75 mm 2 ) ja RVLX01 ripustusvaijerisarjalla 49 Vaijeriripustus Kytkentä Valaisimet toimitetaan liitosjohdolla varustettuna (ks. rakenne) A B Ohjaustavat Switch-Control (ES) 1-10V (ELD) Dali (ED) 3x28W ja 3x54W - A = 1290mm, B = 1170mm Tilauksesta IP20 1 tai 2 vetokytkimellä 3x35W ja 3x49W - A = 1590mm, B = 1470mm A B Snro TYYPPI OPTIIKKA TEHO KANTA PAINO Matalaluminanssiritilä H OH328A K1 3X28W G5 4, H OH335A K1 3X35W G5 6, H OH349A K1 3X49W G5 6, H OH354A K1 3X54W G5 4, Mikroprisma cd/klm CO - C180 C90 - C270 LOR = 68 % cd/klm CO - C180 C90 - C270 LOR = 71 % H OH328M K3 3X28W G5 4,9 K1 K3 H OH335M K3 3X35W G5 6,3 H OH349M K3 3X49W G5 6,3 H OH354M K3 3X54W G5 4,9 18

19 D-CO LED indoor D-CO LED on kehitetty korvaamaan halogeenispottivalaisimet energiatehokkaammalla LED- tekniikalla. D-CO LED- sarjassa yhdistyy korkea laatu, pitkä käyttöikä ja helppo asennettavuus. Valaisimet ovat huoltovapaita. IP20 2x1,5mm² Runko alumiinia Värit harmaa (GRY) ja valkoinen (WHI) 3 kpl 3x1,2W sarja, harmaa, sisältää virtalähteen, valovirta 3 x 174 lm, ottoteho 14,5W 6x1,2W, suunnattava ja Gyro, harmaa, sisältää virtalähteen, valovirta 312 lm, ottoteho 9,7W 6x1,2W, suunnattava ja Gyro, valkoinen, ilman virtalähdettä, valovirta 312 lm, ottoteho 7,2W Avautumiskulma 35 astetta. Värilämpötila 3000K, Ra > 70, tehokerroin 0,55, elinikä tuntia (L70), T a = 30 C Uppoasennus kattoon Upotusaukon mitat: 3x1,2W - ø 68 mm 6x1,2W suunnattava - ø 90 mm 6x1,2W gyro - ø 105 mm Kiinnitys jousilla ilman työkaluja Kytkentä Ruuviliitin 2x1,5mm 2 IP20 D-CO LED 6x1,2W Snro TYYPPI väri TEHO PAINO D-CO LED virtalähteellä H D-CO LED DL 3/3x1,2W 3K 35 GRY harmaa 3X1,2W 0,8 H D-CO LED DL 6x1,2W 3K 35 GRY harmaa 6X1,2W 0,2 H D-CO LED DL 6X1,2W GY 3K 35 GR harmaa 6X1,2W 0,3 D-CO LED ilman virtalähteellä H D-CO LED DL 6X1,2W 3K 35 WHI valkoinen 6X1,2W 0,4 H D-CO LED DL 6X1,2W GY 3K 35 WH valkoinen 6X1,2W 0,4 Säädettävä virtalähde (1-10V) H LED CONV 15/25W 1-10V DRIVER 15/25W 0,1 D-CO LED Gyro Katso lisätiedot LOR=100% D-CO LED DL 6x1,2W 3K 35 D-CO LED 3x1,2W 19

20 Planor Planor on ohut ja elegantti T5- valaisinperhe edustavaan toimistovalaistukseen. Planor- valaisimen vain 35 mm korkea runko-osa mahdollistaa valaisimen sijoittamisen toimistoon, jonne haetaan hyvin minimalistisia muotoja. IP20 3x2,5mm² Runko: suulakepuristettua alumiinia, pulverimaalattu hopeanharmaaksi Heijastimet: alumiinia Valonohjaimet: kirkasta akryyliä Pölysuoja: akryyliä Ripustuskiinnikeet: anodisoitua alumiinia Ripustettavat mallit varustettu liitosjohdolla (3m 3x0,75 mm 2 ) Planor XL- mallien mukana toimitetaan vaijeriripustusosat (4x3m) ja liitosjohto (4m 5x0,75 mm 2 ) Ohjaustavat DSI (HFD) 1-10V (HFA) IP Planor 900 (21/39W) 1200 (28/54W) Snro TYYPPI TEHO KANTA PAINO HF- mallit H PLANOR 2X21W T5 HF 2X21W G5 5,0 H PLANOR 2X28W T5 HF 2X28W G5 6,0 H PLANOR 2X39W T5 HF 2X39W G5 5,0 H PLANOR 2X54W T5 HFA 2X54W G5 6,0 DSI himmennettävät mallit 1212 H PLANOR 2X28W T16 HFD 2X28W G5 6,0 H PLANOR 2X39W T16 HFD 2X39W G5 5,0 H PLANOR 2X54W T16 HFD 2X54W G5 6, XL- mallit 1195x H PLANOR XL 10X28W T5 HFD 10X28W G5 24,0 Planor XL H PLANOR XL 10X54W T5 HFD 10X54W G5 24,0 Ripustustarvikkeet H PLANOR VAIJERIRIPSETTI 1,5M 0,6 Katso lisätiedot 20

21 Omega Omega on modulimittainen uppovalaisin. Valaisin voidaan upottaa T-listakattoihin listojen päälle. Soveltuu käytettäväksi toimistoissa, kouluissa ja muissa julkisissa tiloissa. IP20 Omega T5 3x2,5mm² Kytkentä Ohjaustavat Tilauksesta Runko valkoiseksi maalattua terästä. Häikäisysuoja matta-anodisoitua alumiinia (DSB) Kuristinmallissa (OMG418DMB) Häikäisysuoja kiiltoanodisoitua alumiinia (DMB) 15 mm ja 24 mm T-profiilikattoihin, modulimitta 600x600 mm. T5 malleihin saatavissa levykattokiinnike (MP2) T5 malleihin saatavissa pintakehys (OMGT5-K) T5 malleihin saatavissa kirkas akryylinen uv-stabiloitu IP44 suoja. Korjauskerroin valaistuslaskelmassa 0,84. -o- 5x2,5 mm² Switch-Control (ES) 1-10V (ELD) DSI (HFD) Dali IP20 T5 4x24W Liitosjohdolla Valonlähteillä T5- mallit kiiltoanodisoidulla (DMB) ritilällä tai mikroprismalla (PR) 594 Omega T8 Snro TYYPPI väri TEHO PAINO Omega modulivalaisimet H OMG418DMB T8 4X18W 4,4 H OMG314DSB T5 3x14W 3, OMG414DSB T5 4X14W 3,9 Omega Tarvikkeet H OMGT5-K PINTAKEHYS OMEGA T5 Pinta-asennuskehys T5 malleille H MP2 LEVYKATTOKIINNIKE Levykattokiinnikesarja T5 malleille H MENLO IP44SUOJA 60X60CM AC CL Kirkas akryylinen IP44 suoja T5 malleille Katso lisätiedot OMEGA2 4x14W LOR=76% 21

22 Sport Tukevarakenteinen ja iskunkestävä valaisin sisäliikuntatiloihin kouluissa, urheiluhalleissa ja erilaisissa monikäyttötiloissa. Sportissa yhdistyy uudenajan valaistustekniikka, vahva rakenne sekä selkeä, käytännöllinen muotoilu. Hankintatuote. Kytkentä Ohjaustavat Runko valkoiseksi pulveripolttomaalattua teräslevyä Heijastin kiiltoeloksoitua alumiinia Pallosuoja: valkoinen teräslankaverkko, jako 30 x 30 mm Pallosuoja saranoituu ja lukkiutuu runkoon helpottaen valaisimen huoltoa suoraan kattopintaan, ripustuskiskoon tai uppoon. Kytkentäpiste ja johtoaukot valaisimen keskellä pituussuunnassa. Johtoaukot valaisimen pohjassa. Murtoaihiot päädyissä. -o- 5x2,5 mm² 1-10V (ELD) Dali (ED) IP20 A A SSTL TYYPPI VÄRI TEHO KANTA PAINO H SP2358 Valkoinen 2X35W T5 G5 7,1 H SP2498 Valkoinen 2X49W T5 G5 7,1 200 H SP2808 Valkoinen 2X80W T5 G5 7,1 200 B=kiskokiinnikkeellä C=ruuvikiinnitys B=kiskokiinnikkeellä C=ruuvikiinnitys ,5 llä s ,5 5,5 5,5 5, IP20 T5 5x2,5mm² Sport 5,5 5,5 40 5, A B C SP SP SP Sport upotettuna K1 22

23 MonixLED MonixLED on vaihdettavalla LED- modulilla varustettu yleisvalaisin kuiviin ja kosteisiin tiloihin. Pitkäikäinen ja energiatehokasmonixled soveltuu erinomaisesti kylmiin pysäköinti- ja varastotiloihin sekä erilaisiin tuotantotiloihin. Valaisimet on asennettavissa Monixtuoteperheestä tutuilla AMJK- jousikiinnikkeillä. IP44 76 Ø Ø K1 K cd/klm cd/klm CO - C180 LOR = 100 % CO - C180 LOR = 100 % C90 - C270 C90 - C Tilauksesta Runko pulverimaalattua alumiiniprofiilia, päädyt alumiinivalua Kupu uritettua, valoa hajoittavaa uv- suojattua akryylia Heijastin kiiltoanodisoitua alumiinia Laajasäteilevä optiikka (A), asennuskorkeus 2 5m Keskisäteilevä optiikka (AL), asennuskorkeus 4 7m Väri valkoinen LED- modulit; 1800 lm, ottoteho keskimäärin (*)20W, mitoitusteho 22W 3000 lm, ottoteho keskimäärin (*) 36W, mitoitusteho 39W 4500 lm, ottoteho keskimäärin (*) 55W, mitoitusteho 60W (*) valaisin kompensoi valovirran alenemaa nostamalla ottotehoa eliniän aikana Värilämpötila neutraali 4000K Värintoistoindeksi70 Tehokerroin > 0,85 Käyttölämpötila astetta Elinikä h (L70), Ta= 25 C LED- yksikkö ja virtalähde vaihdettavissa. LED- modulien valotehokkuus kehittyy jatkuvasti. Ajantasalla oleva tieto valaisimen ottotehosta löytyy Kattoon AMJK1- jousikiinnikkeillä (sisältyy toimitukseen) tai valaisinripustuskiskoon (MEK70) AMJK2- tai AMJK2Vjousikiinnikkeillä Toisessa päädyssä 2 murtoaihiota, ø 21mm Ketjutettava 5x2,5mm2 IP44 Liitosjohdolla / - johdoilla Erikoisvärit Snro TYYPPI optiikka TEHO PAINO Laajasäteilevät mallit H AMLED1800A IP /740 AC C K1 22W 5,5 H AMLED3000A IP /740 AC C K1 39W 6,0 H AMLED4500A IP /740 AC C K1 60W 6,0 Keskisäteilevät mallit H AMLED1800AL IP /740 AC C K2 28W 5,5 H AMLED3000AL IP /740 AC C K2 39W 6,0 H AMLED4500AL IP /740 AC C K2 60W 6,0 23

24 Monix IP23/44 Kuivien ja kosteiden tilojen tehokas runkovalaisin. Monikäyttöinen valaisinsarja teollisuuden tuotanto- ja varastotilojen sekä myymälöiden yleisvalaistukseen. IP23/44 T5 5x2,5mm² Kytkentä Tilauksesta Runko valkoiseksi maalattua alumiiniprofiilia, Päädyt ABS-muovia Laajasäteilevä optiikka, kiiltoeloksoitua alumiinia = A (3-6 m) Keskisäteilevä optiikka, kiiltoeloksoitua alumiinia = AL (6-10m) Laajasäteilevä ja keskisäteilevä optiikka saadaan samalla heijastimella lampunpitimien asentoa muuttamalla Syväsäteilevä varastoheijastin kiiltoeloksoitua alumiinia = AV (yli 10 m) -N tuotekoodissa tarkoittaa yksittäispakattua tuotetta Pinta-asennus suoraan kattoon tai AMJK1 jousikiinnikkeellä Ripustuskiskoon 70 mm (AMJK2 / AMJK2V) ja 110 mm (AMJK3) Vaijeriripustus (AMJK1 + RVLX01) Uppoasennus ilman lisäosia, upotussyvyys 70 mm Kuvulla varustettuna IP44 (A- ja AL- mallit, pl. 2x80W) Kytkentäpiste valaisimen keskellä Johtoaukot 2 kpl valaisimen pohjassa, 21 mm. Päädyissä murtoaihiot, 21 mm 5x2,5mm² liitin, soveltuu 3-vaihe ketjutukseen IP 23, kuvulla varustettuna IP44 Switch-Control (ES), 1-10V (ELD), Dali (ED) Liitosjohdolla ja valonlähteillä Laaja- (A) ja keskisäteilevät (AL) mallit valkoisella lamelliritilällä HSAM35-35/49/80W, HSAM28-28/54W Päädyn peitelevy, AMPL, putkenpitimien verhoiluun Ulkoisella turvavalopaketilla Kosketinkiskokiinnikkeet Kierretankokiinnikkeet AM228A A=1200, B=1188, C=984 AM249A A=1500, B= 1488, C=1284 K1 jousikiinnike AMJK1 Monix IP44 kirkas kupu jousikiinnike AMJK2 Snro TYYPPI OPTIIKKA TEHO KANTA PAINO AM228A-N T5 2X28W K1 2X28W G5 1,8 H AM228A T5 2X28W K1 2X28W G5 1,8 H AM235A T5 2X35W K1 2X35W G5 2, AM249A-N T5 2X49W K1 2X49W G5 2,3 H AM249A T5 2X49W K1 2X49W G5 2,3 H AM254A T5 2X54W K1 2X54W G5 1,8 H AM280A T5 2X80W K1 2X80W G5 2,3 tarvikkeet AMJK1 JOUSIKIINNIKEPARI jousikiinnikepari (metalli) AMJK2 JOUSIKIINNIKEPARI jousikiinnikepari ripustuskiskoasennukseen (metalli) AMJK2V JOUSIKIINNIKEPARI jousikiinnikepari ripustuskiskoasennukseen (valkoinen) H AMJK3 JOUSIKIINNIKEPARI jousikiinnikepari (kirkas) AMPL PEITELEVY päädyn peitelevypari H LAMELLIRITILÄ MONIX 35W HSAM35 ritilä, 35/49/80W H LAMELLIRITILÄ MONIX 28W HSAM28 ritilä, 28/54W H KUVUN KIINNITYSJOUSIPARI RST tärinälle alttiisiin asennuksiin Kuvut (IP44) KUAM28K 28/54W C kupu 28/54W kirkas 0, KUAM49K 35/49/80W C kupu 35/49/80W kirkas 0,5 H KUAM28O 28/54W O kupu 28/54W H KUAM49O 35/49/80W O kupu 35/49/80W Katso lisätiedot laajasta Monix- tuotevalikoimasta; 24

25 Monix ramppi Itsekantava valaisin suurten, avoimien tilojen valaistukseen. Monikäyttöinen valaisin myymälöiden, avoimien toimistojen ja koulutilojen sekä teollisuuden tuotanto- ja varastotilojen yleisvalaistukseen. Runko ja päätykannakkeet valkoiseksi maalattua alumiiniprofiilia Päädyt ABS-muovia Laajasäteilevä optiikka, kiiltoanodisoitua alumiinia = A (3-6 m) Keskisäteilevä optiikka, kiiltoanodisoitua alumiinia = AL (6-10m) Laajasäteilevä ja keskisäteilevä optiikka saadaan samalla heijastimella lampunpitimien asentoa muuttamalla Syväsäteilevä optiikka kiiltoanodisoitua alumiinia = AV (yli 10 m) IP23 T5 5x2,5mm² Teho T5: 2x2x49W (G5), pituus 2980 mm Tilauksesta myös muita tehoja, esim. AMR480..., 2x2x80W, pituus 2980 mm AMR654..., 3x2x54W, pituus 3560 mm AMR454..., 2x2x54W, pituus 2380 mm suoraan kiskoon jousikiinnikkeillä (AMJK1 tai AMJK2) tai valaisinripustuskiskojen väliin portaattomasti säädettävillä päätykannakkeilla (AMRPK, AMRPK500 tai AMRPK330) Tilauksesta Liitosjohdoilla ja valonlähteillä Laaja- (A) ja keskisäteileviin (AL) malleihin saatavissa; K1 valkoinen lamelliritilä; HSAM35-35/49/80W tai HSAM28-28/54W kirkaat uritetut kuvut Päädyn peitelevy, AMPL, putkenpitimien verhoiluun Ulkoisella turvavalopaketilla Pitkään runkoon kalustetut yksittäiset valaisimet, valaisin symmetrisesti keskellä runkoa Laaja, portaattomasti säätyvä päätykannakointijärjestelmä Snro TYYPPI OPTIIKKA TEHO KANTA PAINO H AMR449A T5 2X2X49W RAMPPI K1 2x2x49W G5 4,6 H AMR449AL T5 2X2X49W RAMPPI K1 2x2x49W G5 4,6 Katso lisätiedot laajasta Monix Ramppi- tuotevalikoimasta; A AMRPK säätövara Monix Ramppi- päätykannakointijärjestelmä Päätykannakkeen säätövara AMRPK mm AMRPK mm AMRPK mm 25

26 IP K1 26 Monix Slim mitat /MN A=1498 (35/49W) A=1198 (28W) A=598 (14W) B=1365 (35/49W) B=1065 (28W) B=455 (14W) 2x28W A= 1198, B= x49W A= 1498, B= cd/klm CO - C180 C LOR = 53 % A B cd/klm CO - C180 C90 - C270 K2 RAD RAD RAD RAD D15 D LOR = 71 % Monix Slim Kostean tilan IP44 muovikupuvalaisin T5 loisteputkille. Monix Slim on monikäyttöinen, matala valaisinsarja teollisuus-, liike- ja asuintilojen yleisvalaistukseen. Sarja täydentää Monix tuoteperheen käyttöalueet mataliin tiloihin. Kytkentä Tilauksesta Runko valkoiseksi pulveripolttomaalattua, sinkittyä teräslevyä Päädyt iskun-/lämmön-/uv- säteilynkestävää ABS-muovia Kupu ulkopuolelta sileää, sisäpuolelta uritettua kirkasta (K) akryylimuovia tai opaaliakryylimuovia (O) Valkoinen heijastin suoraan kattopintaan, ripustuskiskoon tai seinäpintaan Avaimenreikäkolot AMJK2S (teräs) ja AMJK2SV (valkoinen) jousikiinnikepareilla MEK70- valaisinripustuskiskoon Kytkentäpiste valaisimen keskellä Johtoaukot 2 kpl valaisimen pohjassa keskellä, 21 mm Päädyissä aihiot, 21 mm 5-napainen jousiliitin IP44 Switch-Control (ES), 1-10V (ELD), Dali (ED) Snro TYYPPI OPTIIKKA TEHO KANTA PAINO Kirkas kupu, 1- putkiset mallit AMS128K-N T5 1X28W C 1X28W G5 2,9 H AMS135K-N T5 1X35W C 1X35W G5 3, AMS149K-N T5 1X49W C 1X49W G5 3,5 Kirkas kupu, 2- putkiset mallit H AMS214K-N T5 2X14W C K2 2X14W G5 1, AMS228K-N T5 2X28W C K2 2X28W G5 2, AMS235K-N T5 2X35W C K2 2X35W G5 3, AMS249K-N T5 2X49W C K2 2X49W G5 3,5 Opaalikupu, 1- putkiset mallit AMS128O-N T5 1X28W O 1X28W G5 2,9 H AMS135O-N T5 1X35W O 1X35W G5 3, AMS149O-N T5 1X49W O 1X49W G5 3,5 Opaalikupu, 2- putkiset mallit H AMS214O-N T5 2X14W O K1 2X14W G5 1, AMS228O-N T5 2X28W O K1 2X28W G5 2, AMS235O-N T5 2X35W O K1 2X35W G5 3, AMS249O-N T5 2X49W O K1 2X49W G5 3,5 Monix Slim tutkavalaisimet kirkkaalla kuvulla H AMSR228K-N T5 2X28W C RAD K2 2X28W G5 3,1 H AMSRD228K-N T5 2X28W C D15% K2 2X28W G5 3,1 H AMSR235K-N T5 2X35W C RAD K2 2X35W G5 H AMSRD235K-N T5 2X35W C D15% K2 2X35W G5 H AMSR249K-N T5 2X49W C RAD K2 2X49W G5 3,7 H AMSRD249K-N T5 2X49W C D15% K2 2X49W G5 3,7 Monix Slim tutkavalaisimet opaalikuvulla H AMSR228O-N T5 2X28W O RAD K1 2X28W G5 3,1 H AMSRD228O-N T5 2X28W O D15% K1 2X28W G5 3,1 H AMSR235O-N T5 2X35W O RAD K1 2X35W G5 H AMSRD235O-N T5 2X35W O D15% K1 2X35W G5 H AMSR249O-N T5 2X49W O RAD K1 2X49W G5 3,7 H AMSRD249O-N T5 2X49W O D15% K1 2X49W G5 3,7 Monix Slim asennustarvikkeet H AMJK2S MEK70 JOUSIKIINNIKEPARI H AMJK2SV MEK70 JOUSIKIINN.PARI Lisätietoa tutkamalleista ja tutkayksikön toiminnasta; ja s. 54 tutkavalaisimien käyttöohjeet.

27 Europroof Europroof2 on luotettava ja kestävä loisteputkivalaisin kosteisiin ja korroosioherkiin tiloihin. Monipuolisella valaisimella on laaja käyttöalue pysäköintihalleista karjasuojiin. Runko lasikuituvahvisteista polyesteriä. Komponentit kiinnitetty irroitettavaan asennuskasettiin, joka toimii samalla heijastimena. Häikäisysuoja iskunkestävä, helmikuvioitu akryylikupu. Kiinnityssalvat ruostumatonta terästä. Valaisin toimitetaan asennusvalmiina (lampunpitimet ja kiinnityssalvat paikoillaan). IP65 Valaisimeen mahtuu pakkasputki (32 mm) Europroof LED; Ottoteho 57W, valaisin 4281 lm, 4000K Ra > 80, tehokerroin 0,96 Käyttöympäristön lämpötila 20 C C Elinikä h (L70), T a = 25 C LED- malli varustettu Tridonic HFI- liitäntälaitteella, joka mahdollistaa DALI, DSI ja Switch-Control ohjaustavat sekä Corridor Function toiminnallisuuden. cd/klm CO - C180 C90 - C270 LOR = 70 % cd/klm CO - C180 C90 - C270 LOR = 100 % Asennetaan kattoon tai ripustuskiskoon. Europroof T8 kaksiputkinen Europroof LED Kytkentä -o- 5x2,5 mm², läpijohdotettu. Johtoaukot valaisimen molemmissä päissä. IP65 Snro TYYPPI OPTIIKKA TEHO KANTA PAINO Europroof LED H ERP2L15 IP65 LED 57W/840 AC C 57W LED 3,8 Europroof2 T8 Europroof 1-putkiset ja LED EUROPROOF2 IP65 T8 1X36W AC 1X36W G13 2, EUROPROOF2 IP65 T8 1X58W AC 1X58W G13 3, EUROPROOF2 IP65 T8 2X36W AC 2X36W G13 3, EUROPROOF2 IP65 T8 2X58W AC 2X58W G13 5,1 Europroof2 T8 HF H EUROPROOF2 IP65 T8 1X36HF AC 1X36W G13 2,1 H EUROPROOF2 IP65 T8 1X58HF AC 1X58W G13 2,5 Europroof 2-putkiset D = 36W 660 mm, 58W 900 mm L = 36W 1283 mm, 58W 1583 mm D = 28W 660 mm, 49W ja LED 900 mm L = 28W 1283 mm, 49W ja LED 1583 mm Europroof T8 ja T5 mittakuva H EUROPROOF2 IP65 T8 2X36HF AC 2X36W G13 2,9 H EUROPROOF2 IP65 T8 2X58HF AC 2X58W G13 3,4 Europroof2 T8 HFA 1-10V H EUROPROOF2 IP65 T8 1X36HFA AC 1X36W G13 2,1 H EUROPROOF2 IP65 T8 1X58HFA AC 1X58W G13 2,5 H EUROPROOF2 IP65 T8 2X36HFA AC 2X36W G13 2,9 H EUROPROOF2 IP65 T8 2X58HFA AC 2X58W G13 3,4 Europroof2 T5 H EUROPROOF2 IP65 T5 1X49W AC 1X49W G5 2,5 H EUROPROOF2 IP65 T5 2X28W AC 2X28W G5 2,9 H EUROPROOF2 IP65 T5 2X49W AC 2X49W G5 3,4 Lisätiedot 27

28 IG44 Kostean tilan muovikupuvalaisin T8- loisteputkille. Monikäyttöinen valaisinsarja teollisuuden tuotantotilojen tai muiden kosteiden tilojen yleisvalaistukseen. Soveltuu erinomaisesti myös kylmiin tiloihin. Runko valkoiseksi pulveripolttomaalattua, sinkittyä teräslevyä Päädyt iskun-, lämmön- ja UV-säteilynkestävää opaalia ABS-muovia Kupu ulkopuolelta sileää, sisäpuolelta uritettua opaalia akryylimuovia Väri Valkoinen Kupu Opaaliakryyli tai kirkas uritettu akryylikupu suoraan kattopintaan, ripustuskiskoon tai seinäpintaan Uppoasennus ilman lisäosia Kytkentä Jousiliitin 5x2,5mm 2 valaisimen keskellä Johtoaukot 2 kpl valaisimen pohjassa, 21 mm Päädyissä aihio, 21 mm IP 44 Tilauksesta Kiiltoanodisoidulla heijastimella varustetut mallit IP44 2x36W A= 1300, B= 1276, C= x58W A= 1600, B= 1576, C= 1365 T5/T8 /LED Snro TYYPPI TEHO KANTA PAINO T8 kirkkaalla uritetulla kuvulla H IG44118K IP44 T8 1X18W C 1X18W G13 3, IG44136K-N IP44 T8 1X36W C 1X36W G13 4,1 H IG44158K IP44 T8 1X58W C 1X58W G13 5 H IG44218K IP44 T8 2X18W C 2X18W G13 3, IG44236K-N IP44 T8 2X36W C 2X36W G13 5, IG44258K-N IP44 T8 2X58W C 2X58W G13 7,4 T8 uritetulla opaalikuvulla H IG44118O IP44 T8 1X18W O 1X18W G13 3,7 H IG44136O IP44 T8 1X36W O 1X36W G13 4,1 H IG44158O IP44 T8 1X58W O 1X58W G13 5 H IG44218O IP44 T8 2X18W O 2X18W G13 3, IG44236O-N IP44 T8 2X36W O 2X36W G13 5, IG44258O-N IP44 T8 2X58W O 2X58W G13 7,4 tarvikkeet SK1 SEINÄKIINNIKEPARI 45/90AST H SK101 SEINÄKIINN.PARI 45/90 ZN H SK11 VSS-KIINNIKEPARI H SK8 SÄÄDETTÄVÄ KIINNIKEPARI 28

29 Letka Kapeaprofiilinen yleisvalaisin sekä sisä- että ulkokäyttöön. Tasapohjaisen alumiinirungon takana on runsaasti tilaa kaapeleille. Runko valkoiseksi maalattua alumiiniprofiilia sekä päädyt polykarbonaattia Kupu opaloitua, sisäpuolelta uritettua iskunkestävää akryylimuovia Pituussuuntaisesti kulkeva asennusura valaisimen pohjassa Valaisimeen mahtuu pakkasputki (38 mm) Väri Valkoinen Kupu Opaaliakryyli IP44 5x2,5mm² Kytkentä Seinä- tai kattopintaan Kytkentäpiste (-o- 5x2,5 mm²) pohjassa läpivientiaukon vieressä sekä murtoaihiot molemmissa päissä IP44 Tilauksesta Switch-Control (ES) 1-10V (ELD) Dali (ED) TYYPPI A D E F ALTN14O ALTN28O ALTN35O ALTN54O ALTN49O ALTN18O ALTN36O ALTN58O ALTNL Snro TYYPPI Kupu TEHO KANTA PAINO Letka T ALTN14O IP44 T5 1X14W O Opaaliakryyli 1X14W G5 0,9 H ALTN21O IP44 T5 1X21W O Opaaliakryyli 1X21W G5 1, ALTN28O IP44 T5 1X28W O Opaaliakryyli 1X28W G5 1,4 H ALTN54O IP44 T5 1X54W O Opaaliakryyli 1X54W G5 1, ALTN35O IP44 T5 1X35W O Opaaliakryyli 1X35W G5 1, ALTN49O IP44 T5 1X49W O Opaaliakryyli 1X49W G5 1,9 Letka Philips MASTER LEDtube valonlähteellä H ALTNL22 IP44 22W/840 O 1238MM Opaaliakryyli 22W 2,0 Letka T ALTN18O IP44 T8 1X18W O Opaaliakryyli 1X18W G13 1, ALTN36O IP44 T8 1X36W O Opaaliakryyli 1X36W G13 1, ALTN58O IP44 T8 1X58W O Opaaliakryyli 1X58W G13 2,0 Tutkavalaisimet H ALTNR28O IP44 T5 1X28W O RAD Opaaliakryyli 1X28W G5 1,4 H ALTNR35O IP44 T5 1X35W O RAD Opaaliakryyli 1X35W G5 1,9 H ALTNR49O IP44 T5 1X49W O RAD Opaaliakryyli 1X49W G5 1,9 Lisätietoa tutkamalleista ja tutkayksikön toiminnasta; ja s. 54 tutkavalaisimien käyttöohjeet. 29

30 IG20 Kuivan tilan runkovalaisin T5 tai T8 loisteputkille. Perusvalaisinsarja teollisuuden tuotanto- ja varastotilojen valaistukseen. 36W mallit; A=1230, E= W mallit; A=1530, E=1400 DD D A E (VAIN T5 MALLI) 70 Väri Optiikka Kytkentä 88 Tilauksesta 70 Runko valkoiseksi pulveripolttomaalattua terästä, Päädyt iskun-/lämmön-/uv- säteilynkestävää ABS-muovia -N tuotekoodissa tarkoittaa yksittäispakattua tuotetta Runko valkoinen Laajasäteilevä (A), keskisäteilevä (AL), K- mallit (kansi) ilman heijastinta suoraan kattopintaan tai ripustuskiskoon Vaijeriripustus Kiinnitys valaisimen sisäpuolelta Jousiliitin 5x2,5mm 2 valaisimen keskellä Johtoaukot 2 kpl valaisimen pohjassa keskellä, 21 mm Päädyissä murtoaihiot, 17 mm IP20 Valmiiksi läpijohdotettuna merkinnällä LJ (esim. IG20136LJA) Switch-Control (ES) 1-10V (ELD) Dali (ED) Snro TYYPPI OPTIIKKA TEHO KANTA PAINO 88 T8 laajasäteilevä, kiiltoanodisoitu alumiiniheijastin H IG20118A T8 1X18W K1 1X18W G13 1,8 IG20-K 70 H IG20118ELA T8 1X18W HF K1 1X18W G13 1, IG20136A-N T8 1X36W K1 1X36W G13 2,2 H IG20136ELA T8 1X36W HF K1 1X36W G13 1, IG20158A-N T8 1X58W K1 1X58W G13 2, H IG20158ELA T8 1X58W HF K1 1X58W G13 2,3 H IG20218A T8 2X18W K2 2X18W G13 1,9 H IG20218ELA T8 2X18W HF K2 2X18W G13 1,6 IG20-A IG20236A-N T8 2X36W K2 2X36W G13 3,2 70 H IG20236ELA T8 2X36W HF K2 2X36W G13 2,3 H IG20236ELA-N T8 2X36W HF K2 2X36W G13 2, IG20258A-N T8 2X58W K2 2X58W G13 4, IG20258ELA-N T8 2X58W HF K2 2X58W G13 2,8 IG20-AL 34 (VAIN T5 MALLI) A E 26 K1 K2 34 (VAIN T5 MALLI) A E
