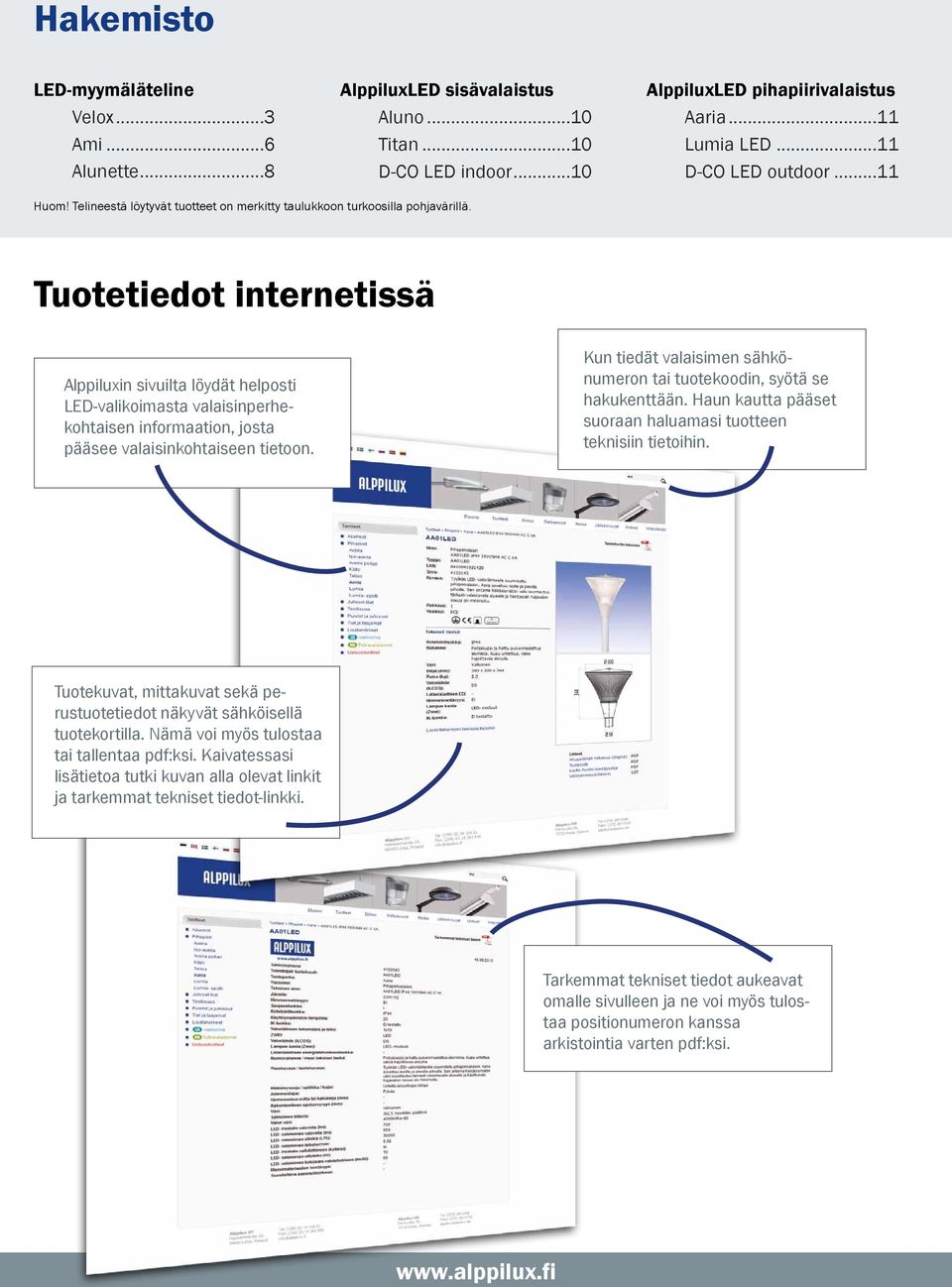

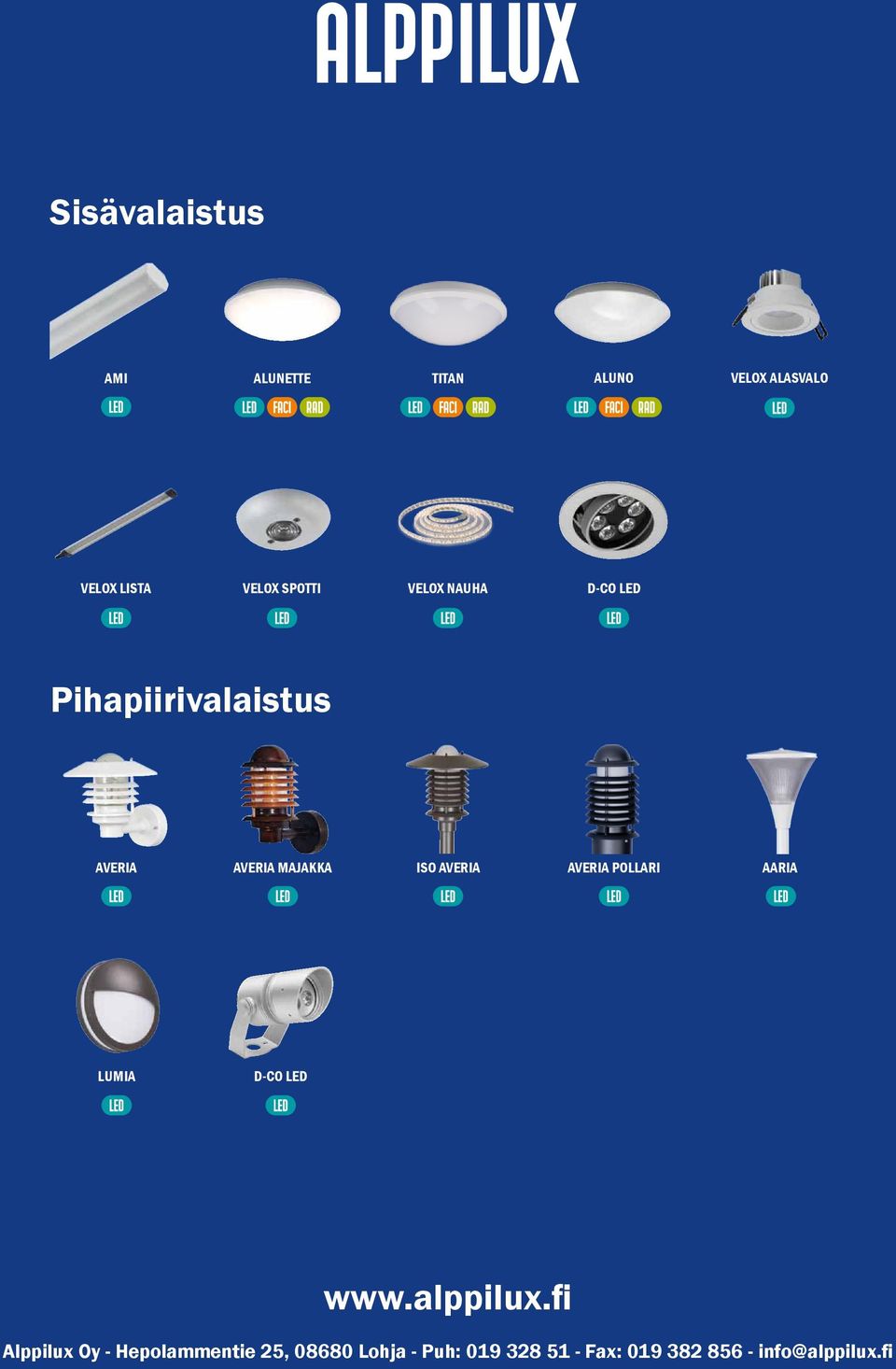

2 Hakemisto LED-myymäläteline Velox...3 Ami...6 Alunette...8 AlppiluxLED sisävalaistus Aluno...10 Titan...10 D-CO LED indoor...10 AlppiluxLED pihapiirivalaistus Aaria...11 Lumia LED...11 D-CO LED outdoor...11 Huom! Telineestä löytyvät tuotteet on merkitty taulukkoon turkoosilla pohjavärillä. Tuotetiedot internetissä Alppiluxin sivuilta löydät helposti LED-valikoimasta valaisinperhekohtaisen informaation, josta pääsee valaisinkohtaiseen tietoon. Kun tiedät valaisimen sähkönumeron tai tuotekoodin, syötä se hakukenttään. Haun kautta pääset suoraan haluamasi tuotteen teknisiin tietoihin. Tuotekuvat, mittakuvat sekä perustuotetiedot näkyvät sähköisellä tuotekortilla. Nämä voi myös tulostaa tai tallentaa pdf:ksi. Kaivatessasi lisätietoa tutki kuvan alla olevat linkit ja tarkemmat tekniset tiedot-linkki. Tarkemmat tekniset tiedot aukeavat omalle sivulleen ja ne voi myös tulostaa positionumeron kanssa arkistointia varten pdf:ksi.

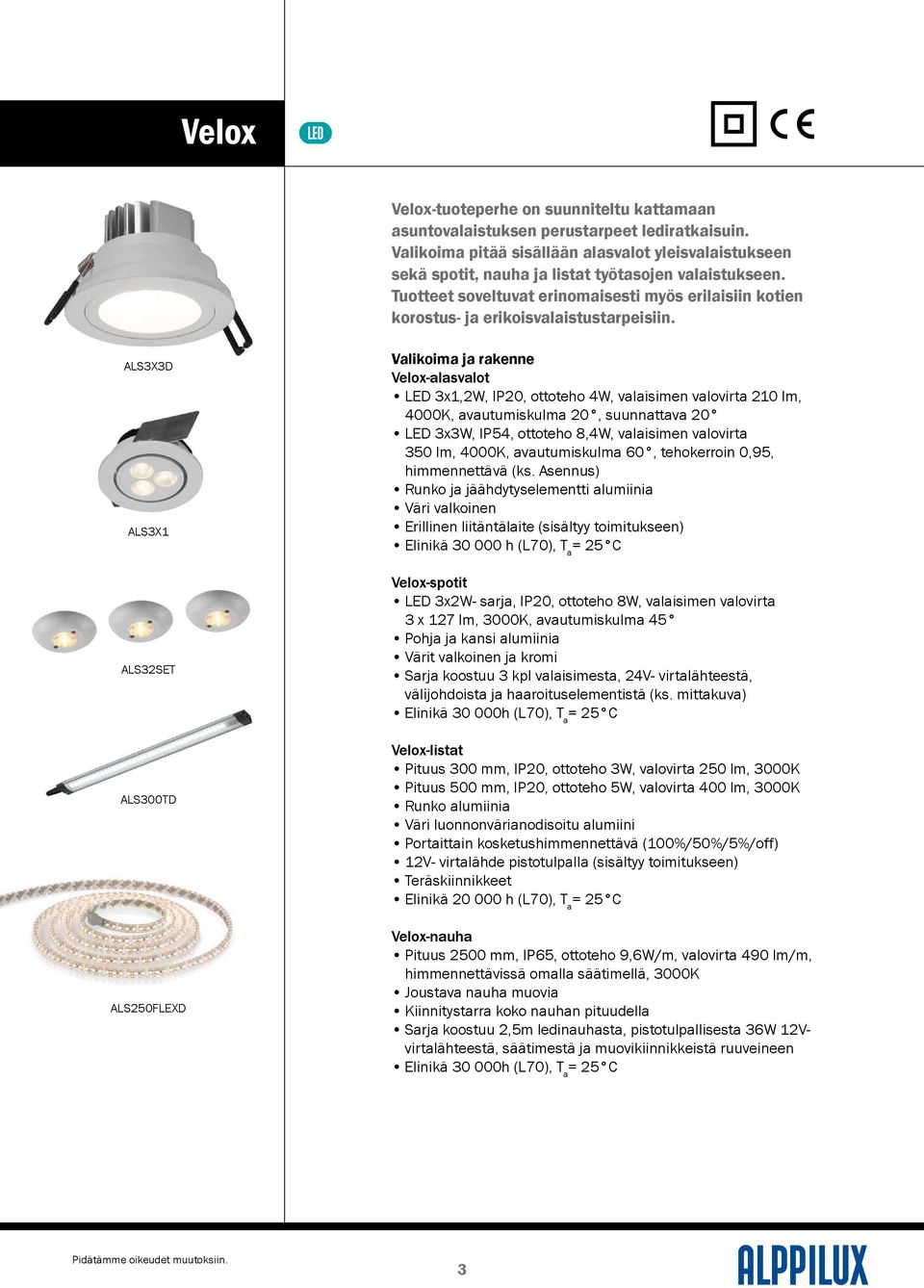

3 Velox Velox-tuoteperhe on suunniteltu kattamaan asuntovalaistuksen perustarpeet lediratkaisuin. Valikoima pitää sisällään alasvalot yleisvalaistukseen sekä spotit, nauha ja listat työtasojen valaistukseen. Tuotteet soveltuvat erinomaisesti myös erilaisiin kotien korostus- ja erikoisvalaistustarpeisiin. ALS3X3D ALS3X1 ALS32SET ALS300TD ALS250FLEXD Valikoima ja rakenne Velox-alasvalot LED 3x1,2W, IP20, ottoteho 4W, valaisimen valovirta 210 lm, 4000K, avautumiskulma 20, suunnattava 20 LED 3x3W, IP54, ottoteho 8,4W, valaisimen valovirta 350 lm, 4000K, avautumiskulma, tehokerroin 0,95, himmennettävä (ks. Asennus) Runko ja jäähdytyselementti alumiinia Väri valkoinen Erillinen liitäntälaite (sisältyy toimitukseen) Elinikä h (L70), T a = 25 C Velox-spotit LED 3x2W- sarja, IP20, ottoteho 8W, valaisimen valovirta 3 x 127 lm, 3000K, avautumiskulma 45 Pohja ja kansi alumiinia Värit valkoinen ja kromi Sarja koostuu 3 kpl valaisimesta, 24V- virtalähteestä, välijohdoista ja haaroituselementistä (ks. mittakuva) Elinikä h (L70), T a = 25 C Velox-listat Pituus 300 mm, IP20, ottoteho 3W, valovirta 250 lm, 3000K Pituus 500 mm, IP20, ottoteho 5W, valovirta 400 lm, 3000K Runko alumiinia Väri luonnonvärianodisoitu alumiini Portaittain kosketushimmennettävä (100%/50%/5%/off) 12V- virtalähde pistotulpalla (sisältyy toimitukseen) Teräskiinnikkeet Elinikä h (L70), T a = 25 C Velox-nauha Pituus 2500 mm, IP65, ottoteho 9,6W/m, valovirta 490 lm/m, himmennettävissä omalla säätimellä, 3000K Joustava nauha muovia Kiinnitystarra koko nauhan pituudella Sarja koostuu 2,5m ledinauhasta, pistotulpallisesta 36W 12Vvirtalähteestä, säätimestä ja muovikiinnikkeistä ruuveineen Elinikä h (L70), T a = 25 C 3

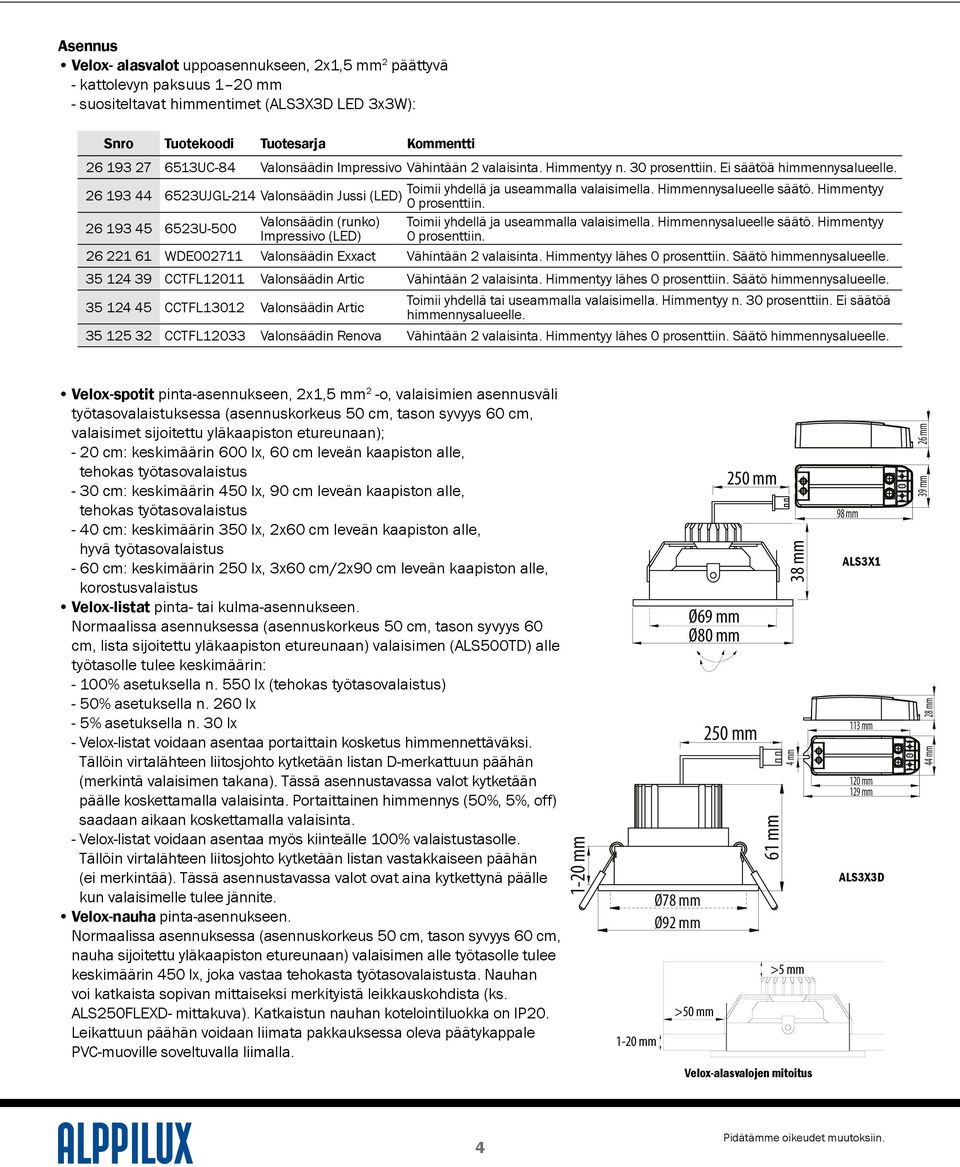

4 Asennus Velox- alasvalot uppoasennukseen, 2x1,5 mm 2 päättyvä - kattolevyn paksuus 1 20 mm - suositeltavat himmentimet (ALS3X3D LED 3x3W): Snro Tuotekoodi Tuotesarja Kommentti UC-84 Valonsäädin Impressivo Vähintään 2 valaisinta. Himmentyy n. 30 prosenttiin. Ei säätöä himmennysalueelle UJGL-214 Valonsäädin Jussi (LED) Toimii yhdellä ja useammalla valaisimella. Himmennysalueelle säätö. Himmentyy 0 prosenttiin U-500 Valonsäädin (runko) Impressivo (LED) Toimii yhdellä ja useammalla valaisimella. Himmennysalueelle säätö. Himmentyy 0 prosenttiin WDE Valonsäädin Exxact Vähintään 2 valaisinta. Himmentyy lähes 0 prosenttiin. Säätö himmennysalueelle CCTFL12011 Valonsäädin Artic Vähintään 2 valaisinta. Himmentyy lähes 0 prosenttiin. Säätö himmennysalueelle CCTFL13012 Valonsäädin Artic Toimii yhdellä tai useammalla valaisimella. Himmentyy n. 30 prosenttiin. Ei säätöä himmennysalueelle CCTFL12033 Valonsäädin Renova Vähintään 2 valaisinta. Himmentyy lähes 0 prosenttiin. Säätö himmennysalueelle. Velox-spotit pinta-asennukseen, 2x1,5 mm 2 -o, valaisimien asennusväli työtasovalaistuksessa (asennuskorkeus 50 cm, tason syvyys 60 cm, valaisimet sijoitettu yläkaapiston etureunaan); - 20 cm: keskimäärin 600 lx, 60 cm leveän kaapiston alle, tehokas työtasovalaistus - 30 cm: keskimäärin 450 lx, 90 cm leveän kaapiston alle, tehokas työtasovalaistus - 40 cm: keskimäärin 350 lx, 2x60 cm leveän kaapiston alle, hyvä työtasovalaistus - 60 cm: keskimäärin 250 lx, 3x60 cm/2x90 cm leveän kaapiston alle, korostusvalaistus Velox-listat pinta- tai kulma-asennukseen. Normaalissa asennuksessa (asennuskorkeus 50 cm, tason syvyys 60 cm, lista sijoitettu yläkaapiston etureunaan) valaisimen (ALS500TD) alle työtasolle tulee keskimäärin: - 100% asetuksella n. 550 lx (tehokas työtasovalaistus) - 50% asetuksella n. 260 lx - 5% asetuksella n. 30 lx - Velox-listat voidaan asentaa portaittain kosketus himmennettäväksi. Tällöin virtalähteen liitosjohto kytketään listan D-merkattuun päähän (merkintä valaisimen takana). Tässä asennustavassa valot kytketään päälle koskettamalla valaisinta. Portaittainen himmennys (50%, 5%, off) saadaan aikaan koskettamalla valaisinta. - Velox-listat voidaan asentaa myös kiinteälle 100% valaistustasolle. Tällöin virtalähteen liitosjohto kytketään listan vastakkaiseen päähän (ei merkintää). Tässä asennustavassa valot ovat aina kytkettynä päälle kun valaisimelle tulee jännite. Velox-nauha pinta-asennukseen. Normaalissa asennuksessa (asennuskorkeus 50 cm, tason syvyys 60 cm, nauha sijoitettu yläkaapiston etureunaan) valaisimen alle työtasolle tulee keskimäärin 450 lx, joka vastaa tehokasta työtasovalaistusta. Nauhan voi katkaista sopivan mittaiseksi merkityistä leikkauskohdista (ks. ALS250FLEXD- mittakuva). Katkaistun nauhan kotelointiluokka on IP20. Leikattuun päähän voidaan liimata pakkauksessa oleva päätykappale PVC-muoville soveltuvalla liimalla mm 1-20 mm Ø78 mm Ø92 mm Ø69 mm Ø80 mm >50 mm 250 mm 250 mm 61 mm 4 mm 38 mm 4 mm >5 mm Velox-alasvalojen mitoitus 57 mm 42 mm 21 mm 40 mm 98 mm 48 mm ALS3X1 113 mm 120 mm 129 mm ALS3X3D 39 mm 26 mm 44 mm 28 mm 4

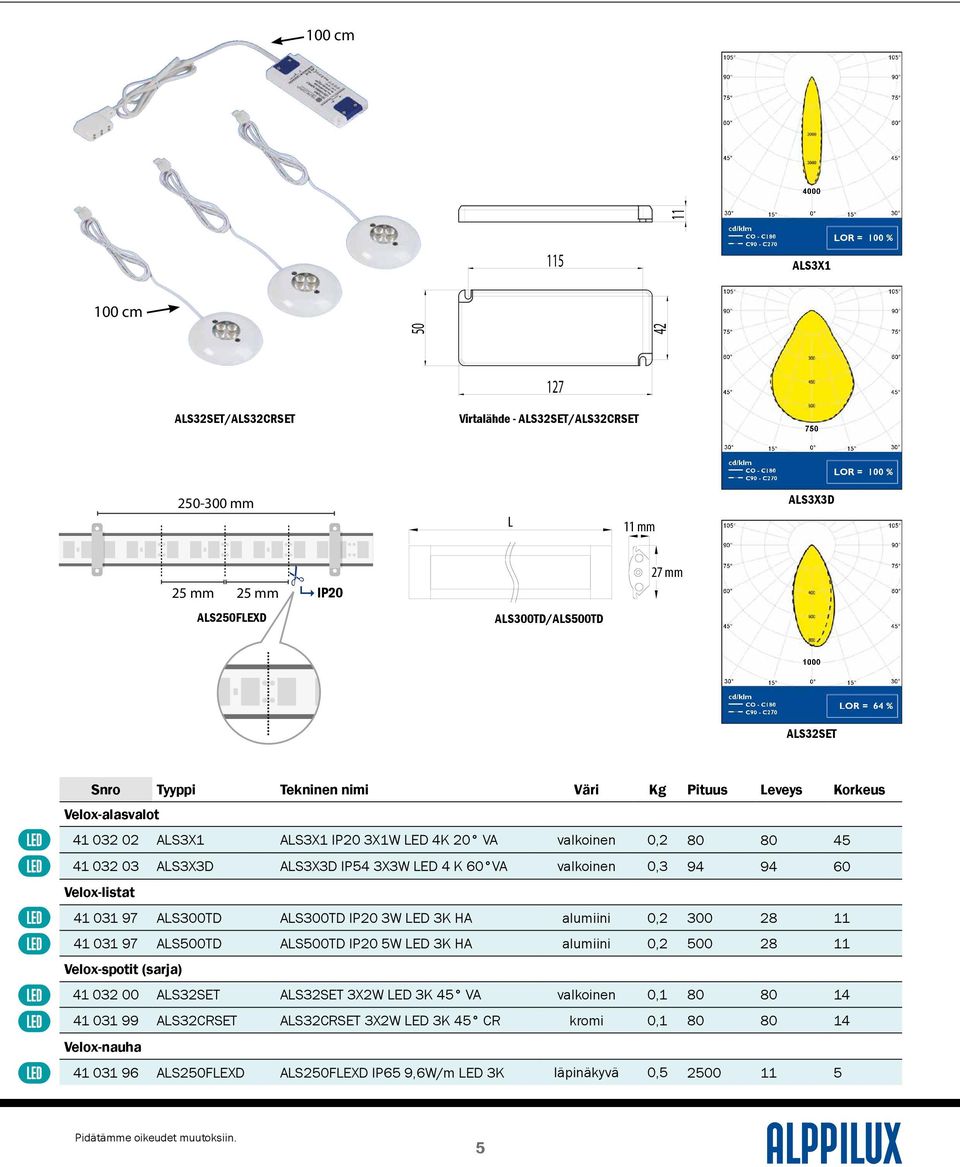

5 # 100 cm LOR = 100 % ALS3X1 100 cm ALS32SET/ALS32CRSET 127 Virtalähde - ALS32SET/ALS32CRSET LOR = 100 % mm L 11 mm ALS3X3D ALS250FLEXD 9 25 mm 25 mm IP20 ALS300TD/ALS500TD 27 mm LOR = 64 % ALS32SET Snro Tyyppi Tekninen nimi Väri Kg Pituus Leveys Korkeus Velox-alasvalot ALS3X1 ALS3X1 IP20 3X1W LED 4K 20 VA valkoinen 0, ALS3X3D ALS3X3D IP54 3X3W LED 4 K VA valkoinen 0, Velox-listat ALS300TD ALS300TD IP20 3W LED 3K HA alumiini 0, ALS500TD ALS500TD IP20 5W LED 3K HA alumiini 0, Velox-spotit (sarja) ALS32SET ALS32SET 3X2W LED 3K 45 VA valkoinen 0, ALS32CRSET ALS32CRSET 3X2W LED 3K 45 CR kromi 0, Velox-nauha ALS250FLEXD ALS250FLEXD IP65 9,6W/m LED 3K läpinäkyvä 0,

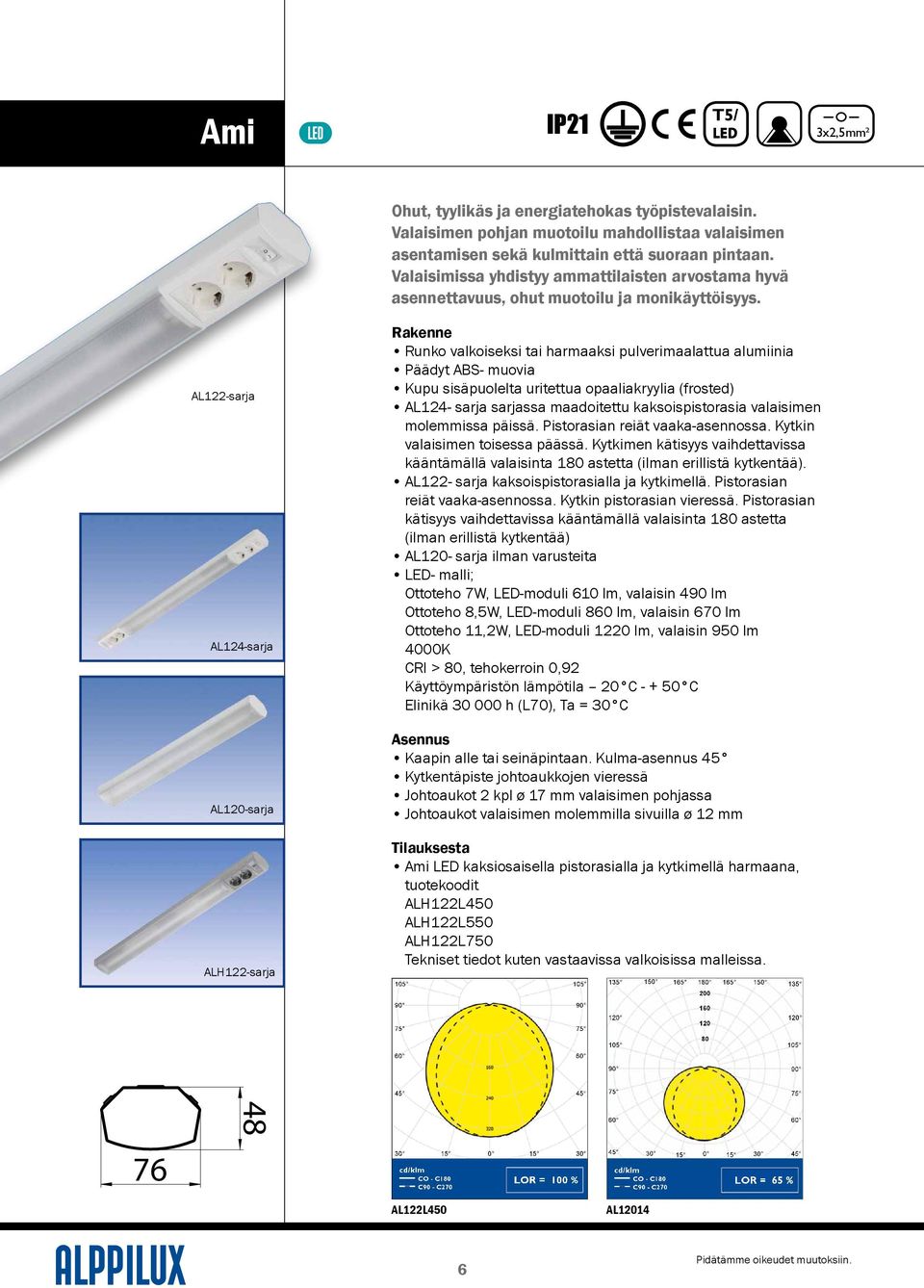

6 F E F Ami AL122-sarja AL124-sarja AL120-sarja D ALH122-sarja A 27 Ohut, tyylikäs ja energiatehokas työpistevalaisin. Valaisimen pohjan muotoilu mahdollistaa valaisimen asentamisen sekä kulmittain että suoraan pintaan. Valaisimissa yhdistyy ammattilaisten arvostama hyvä asennettavuus, ohut muotoilu ja monikäyttöisyys. Rakenne Runko valkoiseksi tai harmaaksi pulverimaalattua alumiinia Päädyt ABS- muovia Kupu sisäpuolelta uritettua opaaliakryylia (frosted) AL124- sarja sarjassa maadoitettu kaksoispistorasia valaisimen molemmissa päissä. Pistorasian reiät vaaka-asennossa. Kytkin valaisimen toisessa päässä. Kytkimen kätisyys vaihdettavissa kääntämällä valaisinta 180 astetta (ilman erillistä kytkentää). AL122- sarja kaksoispistorasialla ja kytkimellä. Pistorasian reiät vaaka-asennossa. Kytkin pistorasian vieressä. Pistorasian kätisyys vaihdettavissa kääntämällä valaisinta 180 astetta (ilman erillistä kytkentää) AL120- sarja ilman varusteita LED- malli; Ottoteho 7W, LED-moduli 610 lm, valaisin 490 lm Ottoteho 8,5W, LED-moduli 860 lm, valaisin 670 lm Ottoteho 11,2W, LED-moduli 1220 lm, valaisin 950 lm 4000K CRI > 80, tehokerroin 0,92 Käyttöympäristön lämpötila 20 C C Elinikä h (L70), Ta = 30 C Asennus Kaapin alle tai seinäpintaan. Kulma-asennus 45 Kytkentäpiste johtoaukkojen vieressä Johtoaukot 2 kpl ø 17 mm valaisimen pohjassa Johtoaukot valaisimen molemmilla sivuilla ø 12 mm Tilauksesta Ami LED kaksiosaisella pistorasialla ja kytkimellä harmaana, tuotekoodit ALH122L450 ALH122L550 ALH122L750 Tekniset tiedot kuten vastaavissa valkoisissa malleissa. IP LED x2,5mm² LOR = 100 % LOR = 65 % AL122L450 AL

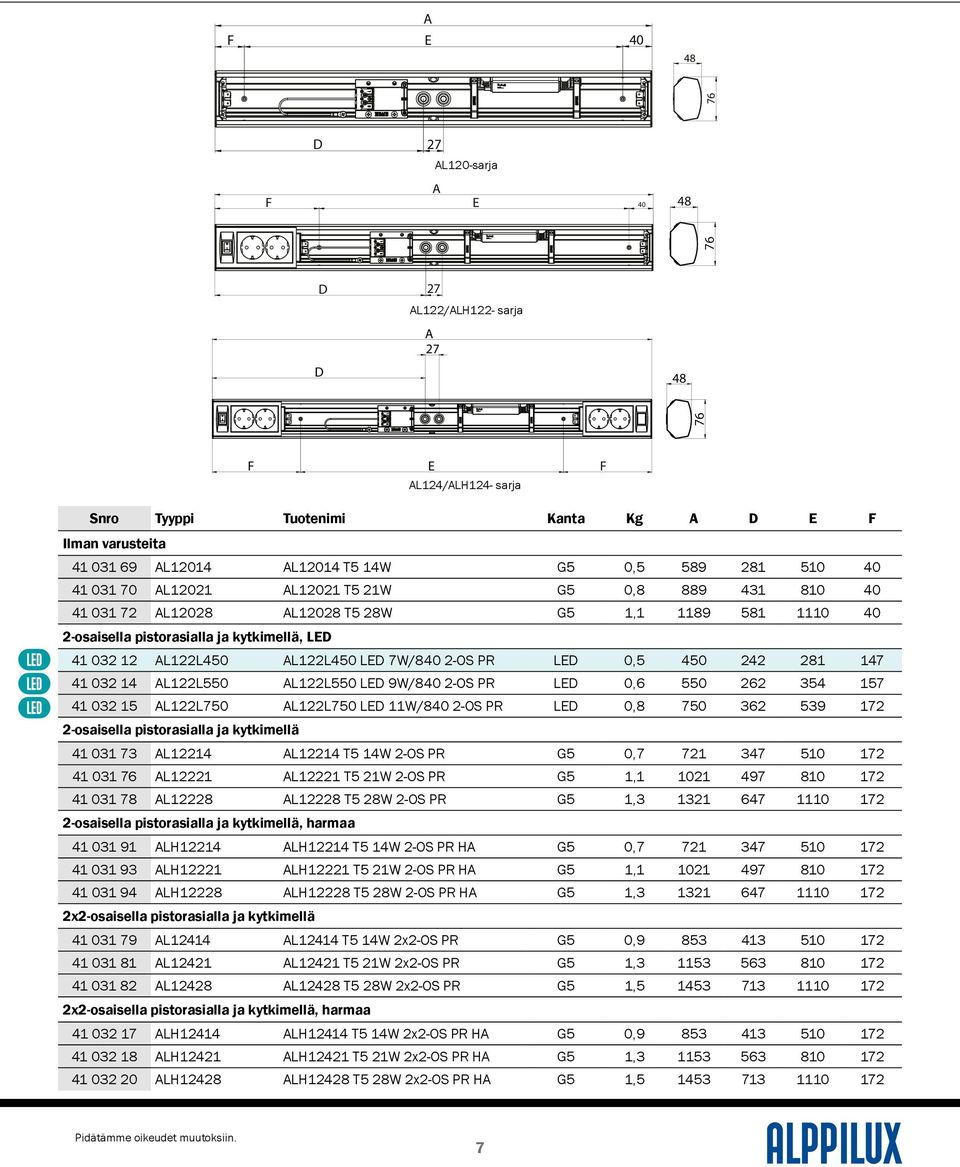

7 F F A E A E D 27 D 27 A F E D 27 AL122/ALH122- sarja A D AL120-sarja F F E E F F AL124/ALH124- sarja Snro Tyyppi Tuotenimi Kanta Kg A D E F Ilman varusteita AL12014 AL12014 T5 14W G5 0, AL12021 AL12021 T5 21W G5 0, AL12028 AL12028 T5 28W G5 1, osaisella pistorasialla ja kytkimellä, LED AL122L450 AL122L450 LED 7W/840 2-OS PR LED 0, AL122L550 AL122L550 LED 9W/840 2-OS PR LED 0, AL122L750 AL122L750 LED 11W/840 2-OS PR LED 0, osaisella pistorasialla ja kytkimellä AL12214 AL12214 T5 14W 2-OS PR G5 0, AL12221 AL12221 T5 21W 2-OS PR G5 1, AL12228 AL12228 T5 28W 2-OS PR G5 1, osaisella pistorasialla ja kytkimellä, harmaa ALH12214 ALH12214 T5 14W 2-OS PR HA G5 0, ALH12221 ALH12221 T5 21W 2-OS PR HA G5 1, ALH12228 ALH12228 T5 28W 2-OS PR HA G5 1, x2-osaisella pistorasialla ja kytkimellä AL12414 AL12414 T5 14W 2x2-OS PR G5 0, AL12421 AL12421 T5 21W 2x2-OS PR G5 1, AL12428 AL12428 T5 28W 2x2-OS PR G5 1, x2-osaisella pistorasialla ja kytkimellä, harmaa ALH12414 ALH12414 T5 14W 2x2-OS PR HA G5 0, ALH12421 ALH12421 T5 21W 2x2-OS PR HA G5 1, ALH12428 ALH12428 T5 28W 2x2-OS PR HA G5 1,

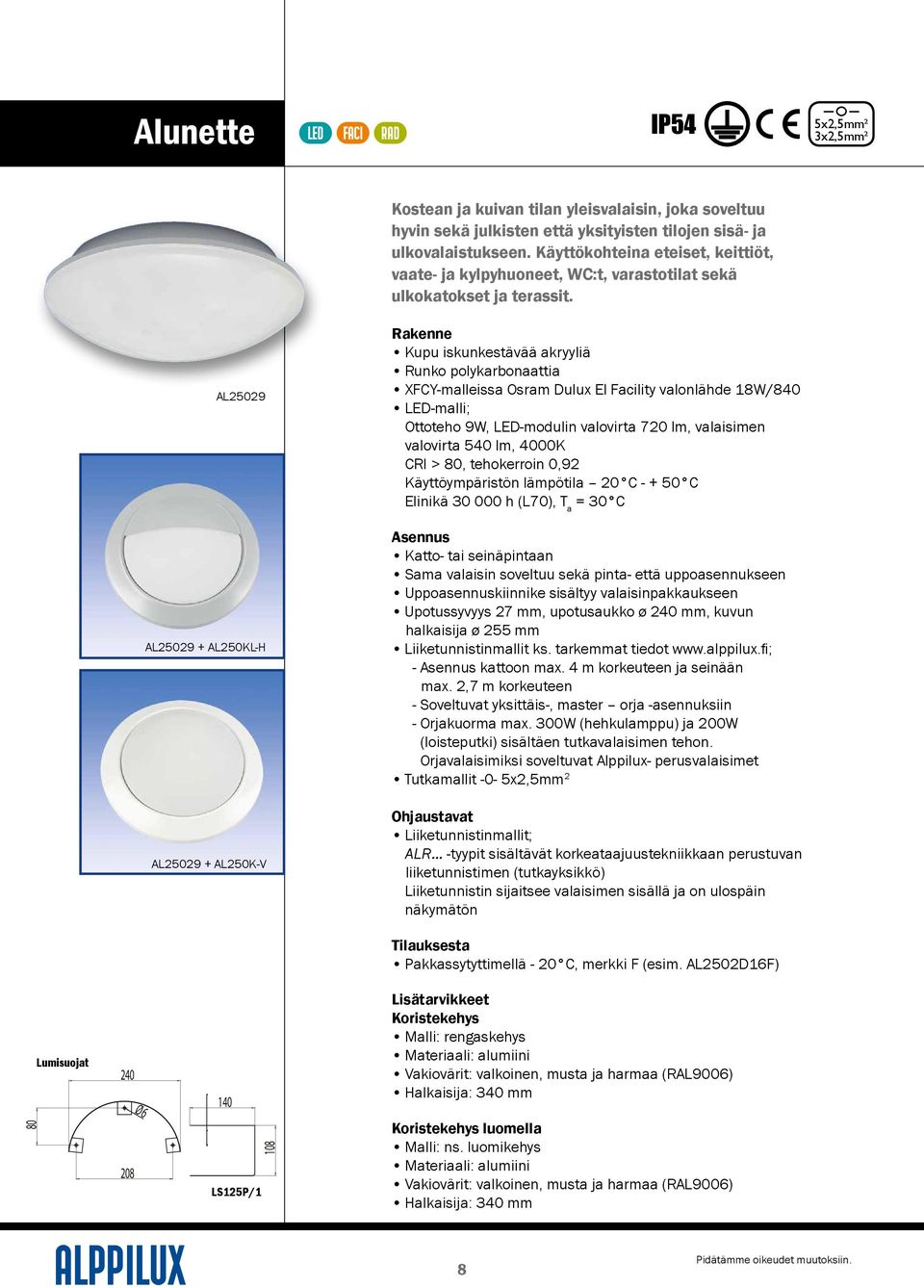

8 Alunette IP54 5x2,5mm² 3x2,5mm² AL25029 AL AL250KL-H AL AL250K-V Kostean ja kuivan tilan yleisvalaisin, joka soveltuu hyvin sekä julkisten että yksityisten tilojen sisä- ja ulkovalaistukseen. Käyttökohteina eteiset, keittiöt, vaate- ja kylpyhuoneet, WC:t, varastotilat sekä ulkokatokset ja terassit. Rakenne Kupu iskunkestävää akryyliä Runko polykarbonaattia XFCY-malleissa Osram Dulux El Facility valonlähde 18W/840 LED-malli; Ottoteho 9W, LED-modulin valovirta 720 lm, valaisimen valovirta 540 lm, 4000K CRI > 80, tehokerroin 0,92 Käyttöympäristön lämpötila 20 C C Elinikä h (L70), T a = 30 C Asennus Katto- tai seinäpintaan Sama valaisin soveltuu sekä pinta- että uppoasennukseen Uppoasennuskiinnike sisältyy valaisinpakkaukseen Upotussyvyys 27 mm, upotusaukko ø 240 mm, kuvun halkaisija ø 255 mm Liiketunnistinmallit ks. tarkemmat tiedot - Asennus kattoon max. 4 m korkeuteen ja seinään max. 2,7 m korkeuteen - Soveltuvat yksittäis-, master orja -asennuksiin - Orjakuorma max. 300W (hehkulamppu) ja 200W (loisteputki) sisältäen tutkavalaisimen tehon. Orjavalaisimiksi soveltuvat Alppilux- perusvalaisimet Tutkamallit -0-5x2,5mm 2 Ohjaustavat Liiketunnistinmallit; ALR -tyypit sisältävät korkeataajuustekniikkaan perustuvan liiketunnistimen (tutkayksikkö) Liiketunnistin sijaitsee valaisimen sisällä ja on ulospäin näkymätön Tilauksesta Pakkassytyttimellä - 20 C, merkki F (esim. AL2502D16F) 80 Lumisuojat Ø6 140 LS125P/1 108 Lisätarvikkeet Koristekehys Malli: rengaskehys Materiaali: alumiini Vakiovärit: valkoinen, musta ja harmaa (RAL9006) Halkaisija: 340 mm Koristekehys luomella Malli: ns. luomikehys Materiaali: alumiini Vakiovärit: valkoinen, musta ja harmaa (RAL9006) Halkaisija: 340 mm 8

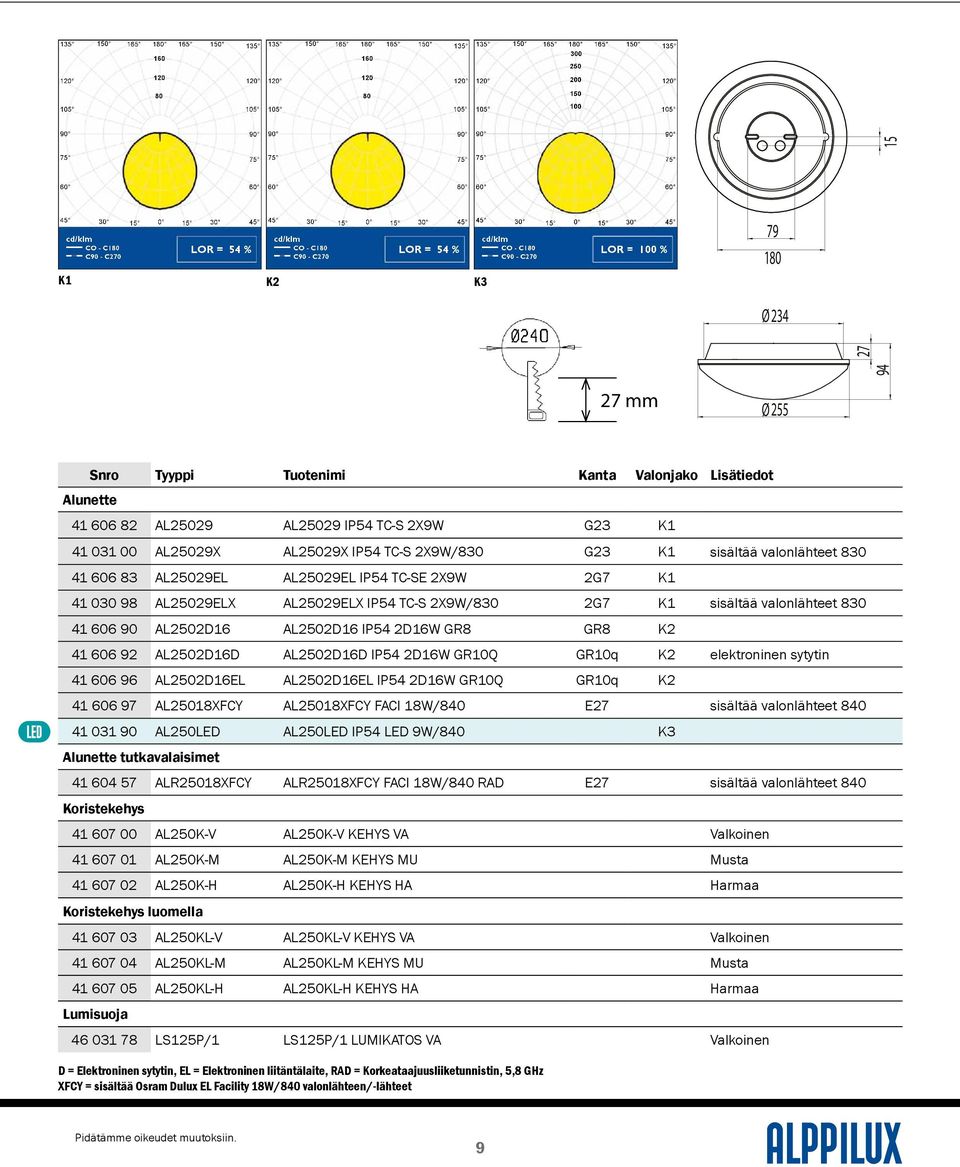

9 Ø LOR = 54 % LOR = 54 % K1 K2 Ø Ø LOR = 100 % 45 K3 27 mm Ø255 Alunette Snro Tyyppi Tuotenimi Kanta Valonjako Lisätiedot AL25029 AL25029 IP54 TC-S 2X9W G23 K AL25029X AL25029X IP54 TC-S 2X9W/830 G23 K1 sisältää valonlähteet AL25029EL AL25029EL IP54 TC-SE 2X9W 2G7 K AL25029ELX AL25029ELX IP54 TC-S 2X9W/830 2G7 K1 sisältää valonlähteet AL2502D16 AL2502D16 IP54 2D16W GR8 GR8 K AL2502D16D AL2502D16D IP54 2D16W GR10Q GR10q K2 elektroninen sytytin AL2502D16EL AL2502D16EL IP54 2D16W GR10Q GR10q K AL25018XFCY AL25018XFCY FACI 18W/840 E27 sisältää valonlähteet AL250LED AL250LED IP54 LED 9W/840 K3 Alunette tutkavalaisimet ALR25018XFCY ALR25018XFCY FACI 18W/840 RAD E27 sisältää valonlähteet 840 Koristekehys AL250K-V AL250K-V KEHYS VA Valkoinen AL250K-M AL250K-M KEHYS MU Musta AL250K-H AL250K-H KEHYS HA Harmaa Koristekehys luomella AL250KL-V AL250KL-V KEHYS VA Valkoinen AL250KL-M AL250KL-M KEHYS MU Musta AL250KL-H AL250KL-H KEHYS HA Harmaa Lumisuoja LS125P/1 LS125P/1 LUMIKATOS VA Valkoinen D = Elektroninen sytytin, EL = Elektroninen liitäntälaite, RAD = Korkeataajuusliiketunnistin, 5,8 GHz XFCY = sisältää Osram Dulux EL Facility 18W/840 valonlähteen/-lähteet 9

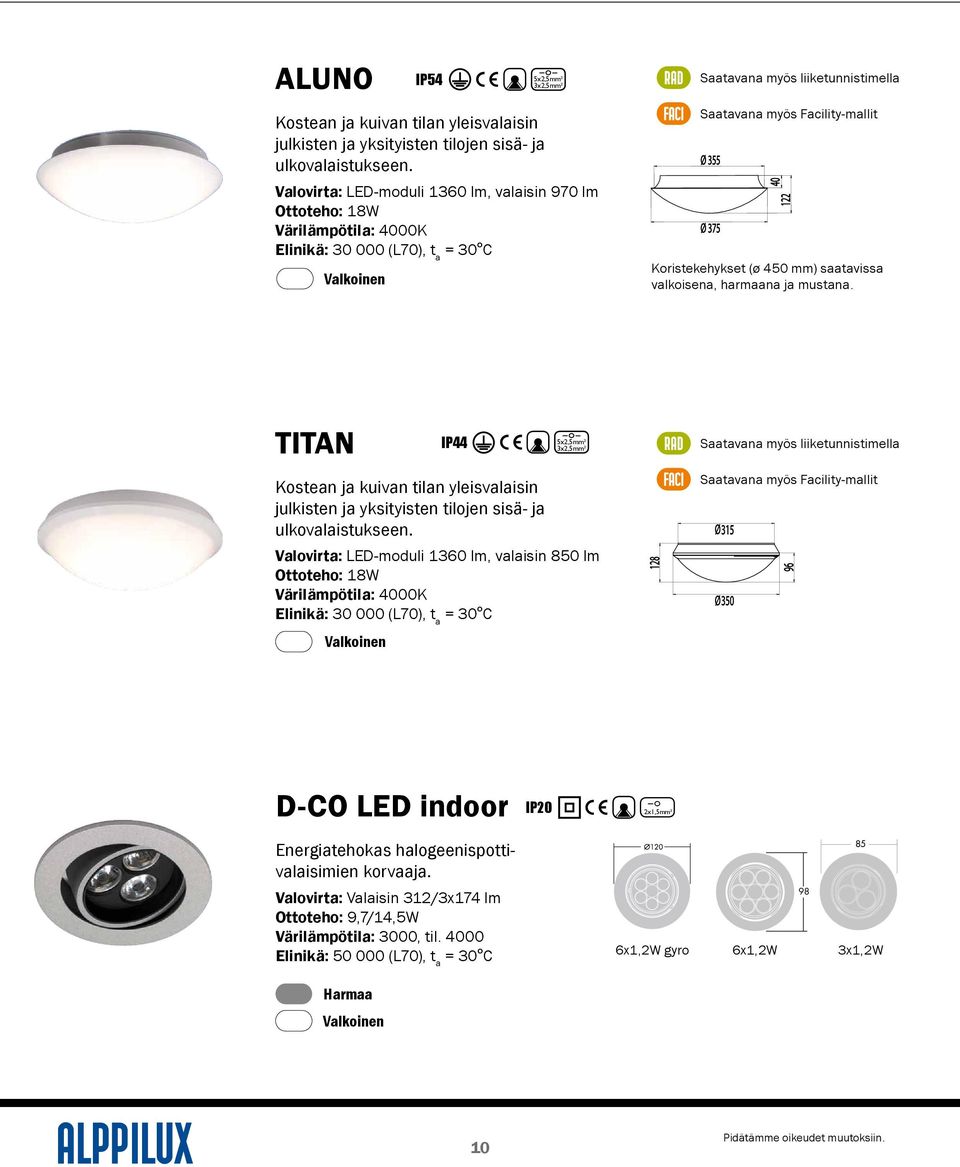

10 ALUNO Kostean ja kuivan tilan yleisvalaisin julkisten ja yksityisten tilojen sisä- ja ulkovalaistukseen. Valovirta: LED-moduli 1360 lm, valaisin 970 lm Ottoteho: 18W Värilämpötila: 4000K Elinikä: (L70), t a = 30 C Valkoinen IP54 5x2,5mm² 3x2,5mm² Saatavana myös liiketunnistimella Saatavana myös Facility-mallit Ø 355 Ø 375 Koristekehykset (ø 450 mm) saatavissa valkoisena, harmaana ja mustana. TITAN IP44 5x2,5mm² 3x2,5mm² Saatavana myös liiketunnistimella Kostean ja kuivan tilan yleisvalaisin julkisten ja yksityisten tilojen sisä- ja ulkovalaistukseen. Valovirta: LED-moduli 1360 lm, valaisin 850 lm Ottoteho: 18W Värilämpötila: 4000K Elinikä: (L70), t a = 30 C Valkoinen 128 Saatavana myös Facility-mallit Ø315 Ø D-CO LED indoor IP20 2x1,5mm² Energiatehokas halogeenispottivalaisimien korvaaja. Valovirta: Valaisin 312/3x174 lm Ottoteho: 9,7/14,5W Värilämpötila: 3000, til Elinikä: (L70), t a = 30 C 6x1,2W gyro 6x1,2W x1,2W Harmaa Valkoinen Ø90 10

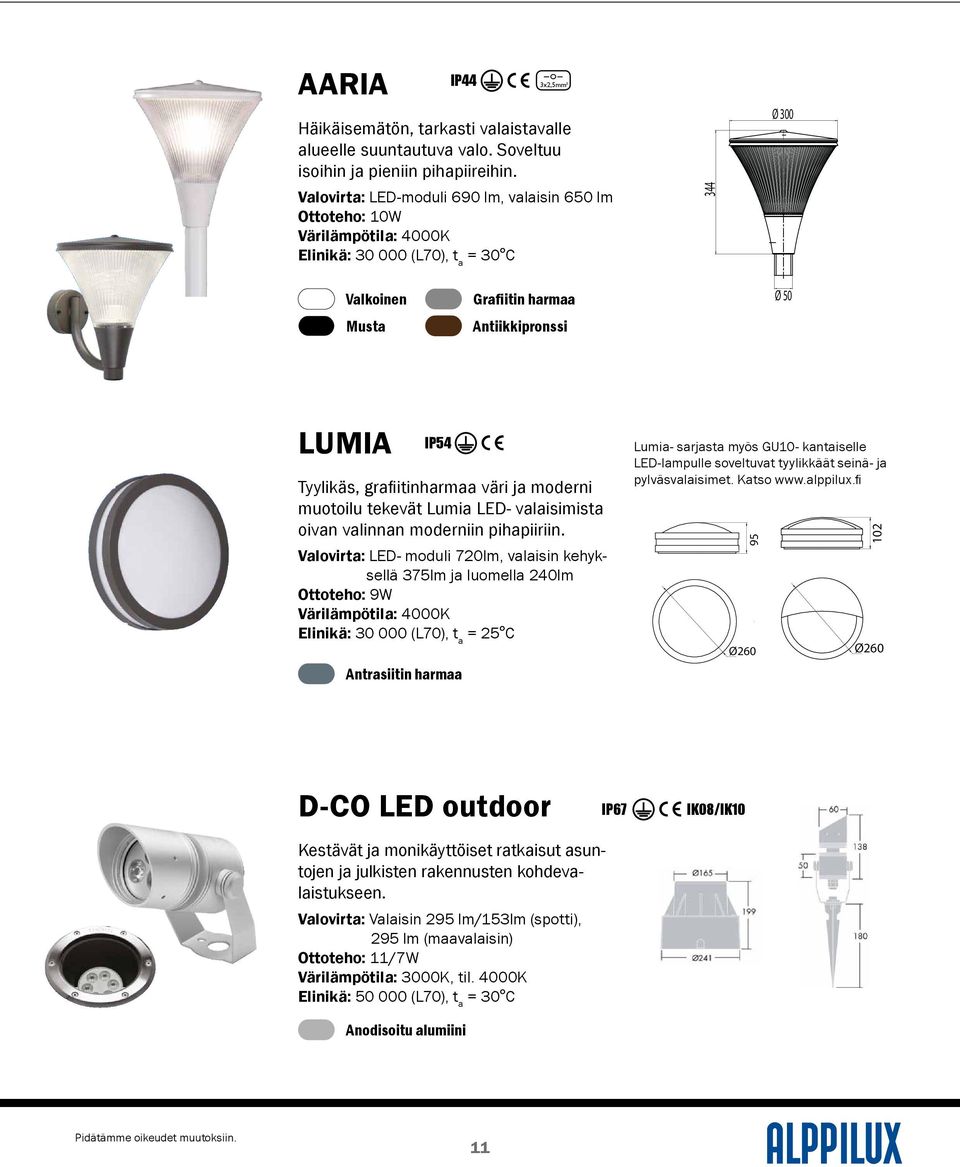

11 AARIA IP44 3x2,5mm² Häikäisemätön, tarkasti valaistavalle alueelle suuntautuva valo. Soveltuu isoihin ja pieniin pihapiireihin. Valovirta: LED-moduli 690 lm, valaisin 650 lm Ottoteho: 10W Värilämpötila: 4000K Elinikä: (L70), t a = 30 C 344 Ø 300 Valkoinen Musta Grafiitin harmaa Antiikkipronssi Ø 50 LUMIA IP54 Tyylikäs, grafiitinharmaa väri ja moderni muotoilu tekevät Lumia LED- valaisimista oivan valinnan moderniin pihapiiriin. Valovirta: LED- moduli 720lm, valaisin kehyksellä 375lm ja luomella 240lm Ottoteho: 9W Värilämpötila: 4000K Elinikä: (L70), t a = 25 C Antrasiitin harmaa Lumia- sarjasta myös GU10- kantaiselle LED-lampulle soveltuvat tyylikkäät seinä- ja pylväsvalaisimet. Katso 95 Ø Ø Ø Ø14 D-CO LED outdoor IP67 IK08/IK10 Kestävät ja monikäyttöiset ratkaisut asuntojen ja julkisten rakennusten kohdevalaistukseen. Valovirta: Valaisin 295 lm/153lm (spotti), 295 lm (maavalaisin) Ottoteho: 11/7W Värilämpötila: 3000K, til. 4000K Elinikä: (L70), t a = 30 C Anodisoitu alumiini 11
