1 Ja sinut nähdään uudessa valossa.

2 Älykästä valaistusta avaimet käteen-periaatteella. Toiminta aloitettu 2009 Suomalaisten omistama Valmistus Suomessa

3 Katuvalaistuksen taustat?

4 Kysyimme kuntalaisilta: Mitkä asiat ovat tärkeitä katuvalaistuksessa? 1. Turvallisuus 2. Viihtyvyys 3. Näyttävyys

5 Kysyimme kuntapäättäjiltä: Mitkä ovat suurimmat haasteet katuvalaistuksessa? 1. Ylläpito ja sen kustannukset 2. Energiatehokkuus 3. Investoinnit

6 Kysyimme suunnittelijoilta: Mitkä ovat suurimmat haasteet katuvalaistuksen suunnittelussa? 1. Eri teholuokat ja niiden valonjaot 2. Elinikä ja sen todentaminen 3. Elinkaarikustannusten laskeminen

7

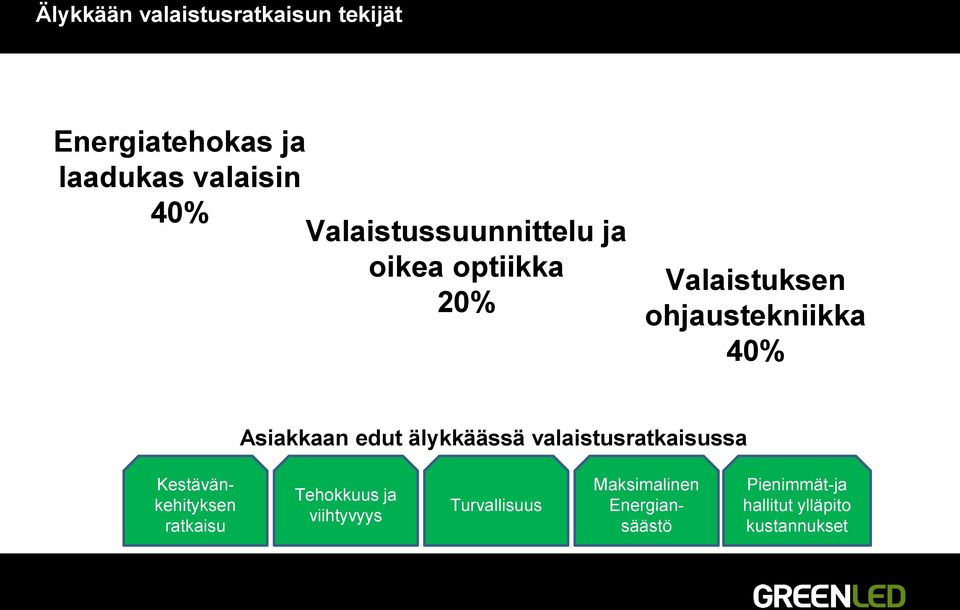

8 Älykkään valaistusratkaisun tekijät Energiatehokas ja laadukas valaisin 40% Valaistussuunnittelu ja oikea optiikka 20% Valaistuksen ohjaustekniikka 40% Asiakkaan edut älykkäässä valaistusratkaisussa Maksimalinen Energiansäästö Kestävänkehityksen ratkaisu Tehokkuus ja viihtyvyys Turvallisuus Pienimmät-ja hallitut ylläpito kustannukset

9 Energiatehokas ja laadukas valaisin 40% Rakenne ja jäähdytys = pitkä elinkaari Ulkonäkö = Scandinavian Design Takuu 8 vuotta Optimoidut valonjaot ja huippu hyötysuhde lm/w = pienimmät elinkaarikustannukset. Elinkaari yli tuntia. Vaihdettavat komponentit = kestäväkehitys.

10 Energiatehokas ja laadukas valaisin 40% Muotoilun ja rakenteen lähtökohdat: Turvallisuutta ja hyvää ulkonäköä Skandinaavinen selkeälinjaisuus Kustannustehokkuus Tiiviys- ja kestävyys Helppo asennettavuus Monimutkainen valaisin on helppo suunnitella, mutta yksinkertainen rakenne ja näyttävä ulkonäkö on haasteellista saavuttaa. Tässä valaisimessa onnistuimme kummassakin tavoitteessa. Saumaton tiivistys ja painevalurungon lukkokiinnitys takaa 100% tiiviyden." Designed by Lauri Tyni, Greenled Oy

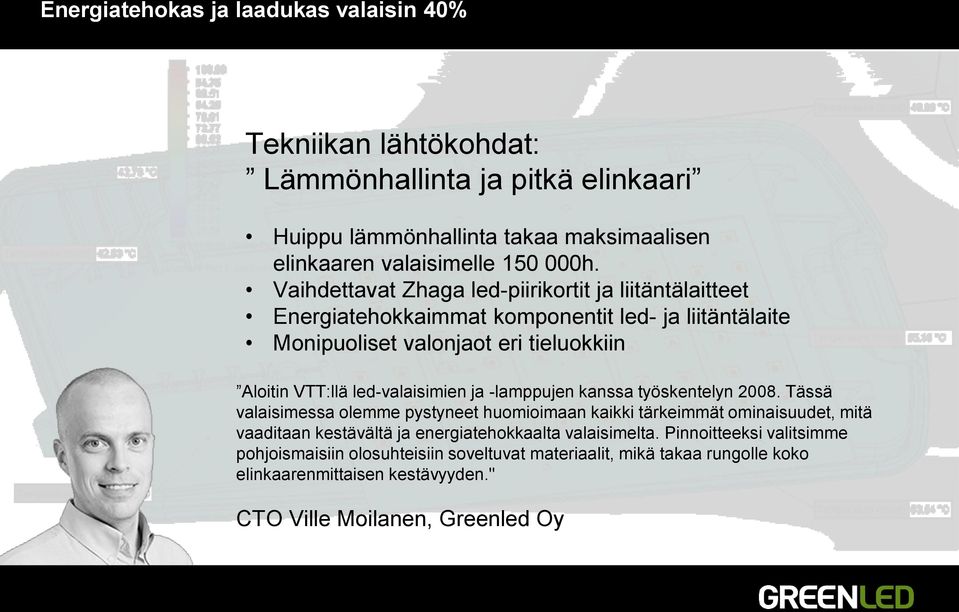

11 Energiatehokas ja laadukas valaisin 40% Tekniikan lähtökohdat: Lämmönhallinta ja pitkä elinkaari Huippu lämmönhallinta takaa maksimaalisen elinkaaren valaisimelle h. Vaihdettavat Zhaga led-piirikortit ja liitäntälaitteet Energiatehokkaimmat komponentit led- ja liitäntälaite Monipuoliset valonjaot eri tieluokkiin Aloitin VTT:llä led-valaisimien ja -lamppujen kanssa työskentelyn Tässä valaisimessa olemme pystyneet huomioimaan kaikki tärkeimmät ominaisuudet, mitä vaaditaan kestävältä ja energiatehokkaalta valaisimelta. Pinnoitteeksi valitsimme pohjoismaisiin olosuhteisiin soveltuvat materiaalit, mikä takaa rungolle koko elinkaarenmittaisen kestävyyden." CTO Ville Moilanen, Greenled Oy

12 Energiatehokas ja laadukas valaisin 40% Yhteenvetona: Turvallinen ja helppo huoltaa ja asentaa Kustannustehokas Kestävä IK 8 / IP67 Elinikä yli h

13 Energiatehokas ja laadukas valaisin 40% Osram-komponentit Luotettavin ja paras vaihtoehto meidän ja asiakkaidemme ulkovalaistuksen kumppaniksi. Esim. todellinen testi tunnin led elinkaareen.

14 Valaistussuunnittelu ja oikea optiikka 20% Liikenneviraston ohjeistuksesta tärkeimmät asiat: 1. Liikenneturvallisuus Valolla on kolme päätehtävää katuvalaistuksessa: - Näkyvyys - toimintojen valaiseminen, - Hahmottaminen - tilan ja ympäristön muodostaminen ja - Ilmapiiri - turvallisuuden tunteen ja tunnelman synnyttäminen. 2. Elinkaarikustannukset Valaistuslaitteet valitaan ja sijoitetaan siten, että valaistuksen rakennus- ja hoitokustannusten 30 vuoden nykyarvon summa tulee mahdollisimman pieneksi ja että kohteeseen valitun valaistusluokan vaatimukset ja muut toimivuuteen, turvallisuuteen ja kestävyyteen liittyvät vaatimukset täyttyvät. Mitä tulee huomioida suunnittelussa, että valaistuksen tavoitteet täyttyvät. - Valonjako - Häikäisy - Valaisimien etäisyys ns. tolppaväli - Hajavalo tai valosaaste - Valaisimen rakenne - Mittakaava ja mittasuhteet - Ohjattavuus ja huollettavuus Tiivistettynä: Valaistusasennuksella tulee olla pienimmät mahdolliset elinkaarikustannukset ja valaistuksen tulee täyttää standardin vaatima valaistustaso/luokka

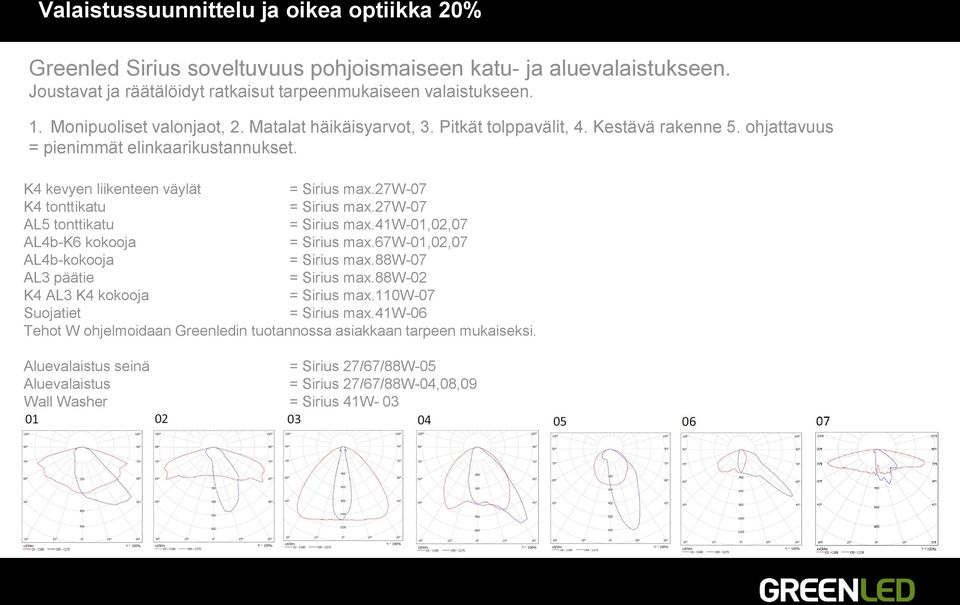

15 Valaistussuunnittelu ja oikea optiikka 20% Greenled Sirius soveltuvuus pohjoismaiseen katu- ja aluevalaistukseen. Joustavat ja räätälöidyt ratkaisut tarpeenmukaiseen valaistukseen. 1. Monipuoliset valonjaot, 2. Matalat häikäisyarvot, 3. Pitkät tolppavälit, 4. Kestävä rakenne 5. ohjattavuus = pienimmät elinkaarikustannukset. K4 kevyen liikenteen väylät = Sirius max.27w-07 K4 tonttikatu = Sirius max.27w-07 AL5 tonttikatu = Sirius max.41w-01,02,07 AL4b-K6 kokooja = Sirius max.67w-01,02,07 AL4b-kokooja = Sirius max.88w-07 AL3 päätie = Sirius max.88w-02 K4 AL3 K4 kokooja = Sirius max.110w-07 Suojatiet = Sirius max.41w-06 Tehot W ohjelmoidaan Greenledin tuotannossa asiakkaan tarpeen mukaiseksi. Aluevalaistus seinä = Sirius 27/67/88W-05 Aluevalaistus = Sirius 27/67/88W-04,08,09 Wall Washer = Sirius 41W- 03

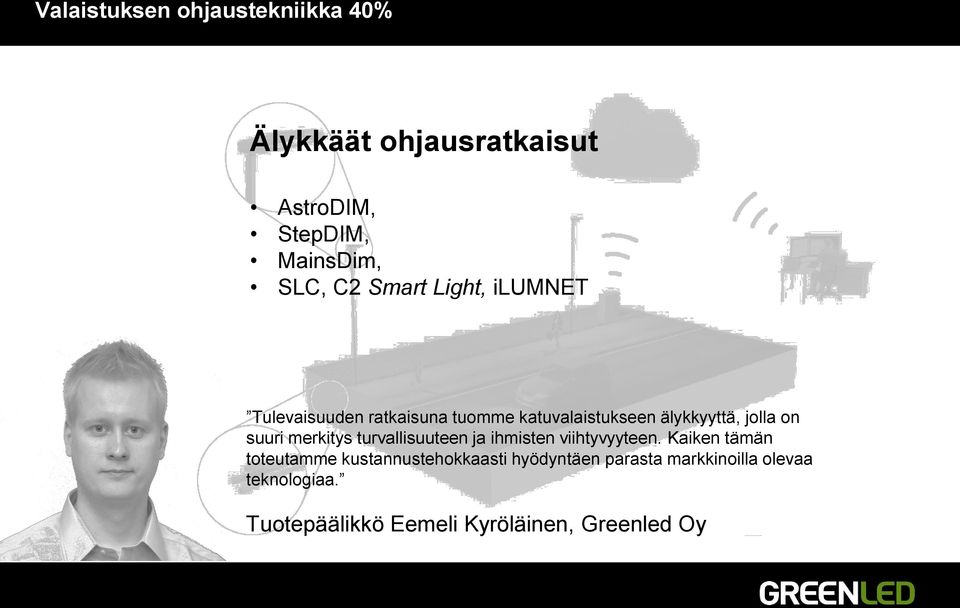

16 Valaistuksen ohjaustekniikka 40% Älykkäät ohjausratkaisut AstroDIM, StepDIM, MainsDim, SLC, C2 Smart Light, ilumnet Tulevaisuuden ratkaisuna tuomme katuvalaistukseen älykkyyttä, jolla on suuri merkitys turvallisuuteen ja ihmisten viihtyvyyteen. Kaiken tämän toteutamme kustannustehokkaasti hyödyntäen parasta markkinoilla olevaa teknologiaa. Tuotepäälikkö Eemeli Kyröläinen, Greenled Oy

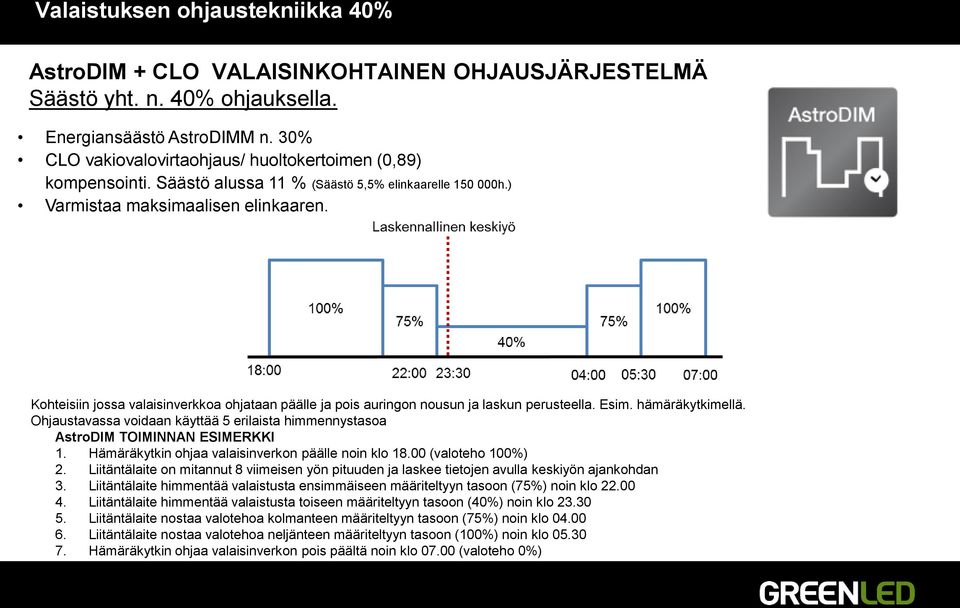

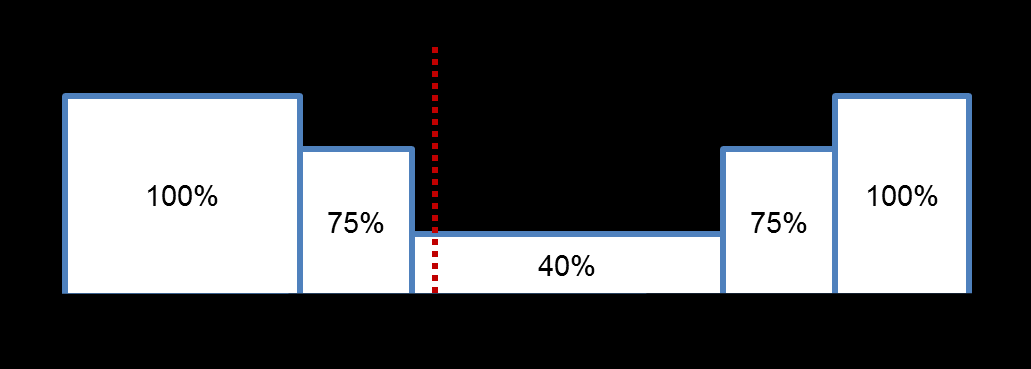

17 Valaistuksen ohjaustekniikka 40% AstroDIM + CLO VALAISINKOHTAINEN OHJAUSJÄRJESTELMÄ Säästö yht. n. 40% ohjauksella. Energiansäästö AstroDIMM n. 30% CLO vakiovalovirtaohjaus/ huoltokertoimen (0,89) kompensointi. Säästö alussa 11 % (Säästö 5,5% elinkaarelle h.) Varmistaa maksimaalisen elinkaaren. Kohteisiin jossa valaisinverkkoa ohjataan päälle ja pois auringon nousun ja laskun perusteella. Esim. hämäräkytkimellä. Ohjaustavassa voidaan käyttää 5 erilaista himmennystasoa AstroDIM TOIMINNAN ESIMERKKI 1. Hämäräkytkin ohjaa valaisinverkon päälle noin klo (valoteho 100%) 2. Liitäntälaite on mitannut 8 viimeisen yön pituuden ja laskee tietojen avulla keskiyön ajankohdan 3. Liitäntälaite himmentää valaistusta ensimmäiseen määriteltyyn tasoon (75%) noin klo Liitäntälaite himmentää valaistusta toiseen määriteltyyn tasoon (40%) noin klo Liitäntälaite nostaa valotehoa kolmanteen määriteltyyn tasoon (75%) noin klo Liitäntälaite nostaa valotehoa neljänteen määriteltyyn tasoon (100%) noin klo Hämäräkytkin ohjaa valaisinverkon pois päältä noin klo (valoteho 0%)

18 Valaistuksen ohjaustekniikka 40% Älykkään ohjauksen edut: Säästö yht. n % ohjauksella. Älykkäällä ohjauksella saadaan maksimaaliset energiansäästöt ja tarpeenmukainen valaistus Future smart cities Valonmäärän ohjaus tien päällysteen ominaisuudet ja olotilan mukaan. (tumma, vaalea, kuiva, märkä, suolainen, luminen). Saastuminen, liikenne, melu ja muiden ympäristötekijöiden anturit voidaan liittää katuvalaisimeen/tolppaan Bussipysäkit, pyörätelineet, jäteastiat ja muita julkisia laitteita voidaan helposti seurata ja ohjata valaistuksen rinnalla Julkisten sähkö ajoneuvojen latausasemia pylväissä voidaan helposti seurata, lukita ja laskuttaa Parkkipaikkaa voi ohjata reaaliajassa ja valot voivat osoittaa vapaan paikan. Ulkomainoksiin kiinnitetyt valot voidaan ohjata ja luoda halutut aikataulut.

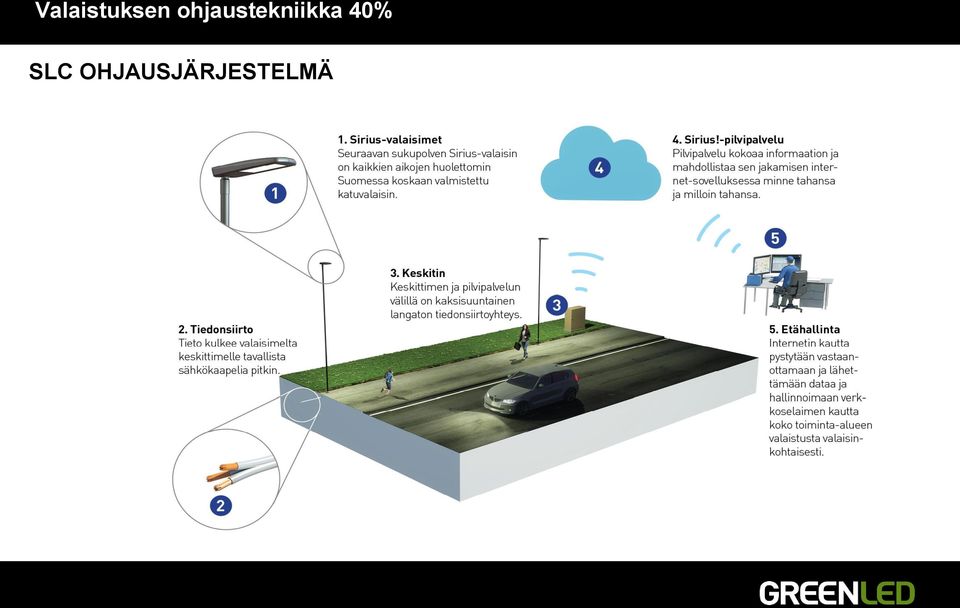

19 Valaistuksen ohjaustekniikka 40% SLC OHJAUSJÄRJESTELMÄ

20 Valaistuksen ohjaustekniikka 40% C2 SMARTLIGHT OHJAUSJÄRJESTELMÄ VALAISINKOHTAINEN LANGATON OHJAUS C2 ohjausjärjestelmä mahdollistaa valaisinkohtaisen ohjauksen Valaisinkohtainen ohjaus toimii langattoman yhteyden kautta Sirius valaisimet voidaan varustaa C2 LUMO ohjaimella ja antennilla

21 Referenssit katu- ja aluevalaistus Energiatehokkuuden ohella keskeisiä kriteereitä olivat mm. valaisimen korkea värintoisto, ilkivaltaluokka sekä ylijännitesuojaus. Kilpailutuksen laatukriteerit olivat harkittuja ja niillä haettiin mahdollisimman pitkän elinkaaren omaavia valaisimia. Myös valaisimen ulkonäölle annettiin kilpailutuksessa erityisiä vaatimuksia. Hinnoittelukriteeriksi huomioitiin oivallisesti myös hankintahinnan lisäksi valaisimen käyttämän energian hinta kokonaishinnan muodostajana.

22 Kiitos!
