1 Sapa Palo Palonsuojarakenteet

2 Paloluokat Tyyppihyväksytty paloluokka E30 EI1 EI30 EI60 Ovi 200 Ovi 2074 Ovi 2086 Lasirakenne 300 Lasirakenne 3074 Lasirakenne 3086 Lasirakenne 300 CF Structure Lasirakenne 3074 CF Structure Lasirakenne 3086 CF Structure Ulkopuoliset lasirakenteet ja ovet Sapa Järjestelmät Ovi 2074 Kiinteä rakenne 3074 Paloluokka Hyväksyntätodistukset Maks. mitat, leveys x korkeus, mm Hyväksytyt palolasit Hyväksytyt umpiosat Ovilehden koko yksittäisovi: L 1160 x K 2200 pariovi: L 2200 x K 2200 EI30 VTT-RTH SITAC Tyyppihyväksynnän mukaan Kipsiumpiosa alumiinilevy- tai teräslevypinnalla L rajoittamaton x K 3000 Ulkopuoliset lasirakenteet ja ovet Sapa Järjestelmät Ovi 2074 Kiinteä rakenne 3074 Paloluokka EI60 Hyväksyntätodistukset SITAC VTT-RTH Maks. mitat, leveys x korkeus, mm Hyväksytyt palolasit Hyväksytyt umpiosat Ovilehden koko yksittäisovi: L 114 x K 200 pariovi: L 200 x K 2300 Tyyppihyväksynnän mukaan Kipsiumpiosa alumiinilevy- tai teräslevypinnalla L rajoittamaton x K

3 Ulkopuoliset lasirakenteet ja ovet Sapa Järjestelmät Ovi 2086 Kiinteä rakenne 3086 Ovi 2086 Paloluokka EI30 EI 30 savutiiveydellä S a, S m Hyväksyntätodistukset VTT-RTH VTT-C VTT-RTH Maks. mitat, leveys x korkeus, mm Hyväksytyt palolasit Hyväksytyt umpiosat Ovilehden koko yksittäisovi: L 1698 x K 2928 mm pariovi: L 2972 x K 2928 mm L rajoittamaton x K 040 mm Jako 322 mm Tyyppihyväksynnän mukaan Sisäkäyttö: kipsitäyte verhoiltuna alumiini- tai teräslevyllä Ulkokäyttö: vuorivillalevy + glasrockboard verhoiltuna alumiinitai teräslevyllä Ovilehden koko yksittäisovi: L 0 x K 220 mm pariovi: L 236 x K 220 mm Ei hyväksytty Sisäpuoliset lasirakenteet ja ovet Sapa Järjestelmät Ovi 200 Kiinteä rakenne 300 Paloluokka E30 Hyväksyntätodistukset SITAC 1199/94 SITAC Maks. mitat, leveys x korkeus, mm Hyväksytyt palolasit Hyväksytyt umpiosat Ovilehden koko yksittäisovi: L 128 x K 2140 mm L mm x K 2200 mm. pariovi: L 2110 x K 2140 mm Pyrodur mfl Pyrobelite 7 och 9 mfl Contraflam lite 30 Pyran Lankalasi Kipsiumpiosa alumiinilevy- tai teräslevypinnalla Sapa Järjestelmät Kiinteä rakenne 3086 Ovi 2086 Paloluokka Hyväksyntätodistukset Maks. mitat, leveys x korkeus, mm Paikallishyväksyttävä (Ruotsin tyyppihyväksyntä SC ,14402) Leveys rajoittamaton x korkeus 3600 mm Yhdistelmä ovella maks korkeus 3000 mm HUOM! Jakoprofiili leveys maks k/k 6600 mm Hyväksytyt palolasit Palolasijärjestelmä Contraflam Structure 30 SGG Contraflam Structure EI30 VTT-RTH Ovilehtikoko yksilehtinen: 1694 x 2928 mm Pariovi: 2972 x 2928 mm Pyrostop 30 (SGU, DGU and TGU) Contraflam 30 (SGU, DGU and TGU) 3

4 Sisäpuoliset lasirakenteet kokolasitusjärjestelmällä Sapa Järjestelmät Kiinteä rakenne 300 Ovi 200 Paloluokka Hyväksyntätodistukset Maks. mitat, leveys x korkeus, mm SGG Contraflam Structure L 6600 x K 3100 Hyväksytyt palolasit Palolasijärjestelmä Contraflam Structure Lite 30 E30 SITAC 1199/94 SITAC Ovilehden koko yksittäisovi: L 128 x K 2140 mm pariovi: L 2110 x K 2140 mm Pyrodur mfl Pyrobelite 7 och 9 mfl Contraflam lite 30 Pyran Lankalasi Sapa Järjestelmät Kiinteä rakenne 3074 Ovi 2074 SGG Contraflam Structure Paloluokka EI30 Hyväksyntätodistukset Maks. mitat, leveys x korkeus, mm Hyväksytyt palolasit SITAC SITAC L rajoittamaton x K 3600 Yhdistelmä ovella maks K 3000 mm HUOM! Jakoprofiili L maks. k/k 6600 mm Palolasijärjestelmä Contraflam Structure 30 VTT-RTH SITAC Ovilehden koko yksittäisovi: L 1160 x K 2200 Ovilehden koko, pariovi: L 2200 x K 2200 Tyyppihyväksynnän mukaan Sapa Järjestelmät Kiinteä rakenne 3074 Ovi 2074 SGG Contraflam Structure Paloluokka EI60 Hyväksyntätodistukset Maks. mitat, leveys x korkeus, mm Hyväksytyt palolasit SITAC SITAC L rajoittamaton x K 3340 I kombination med dörr max H 3000 mm HUOM! Jakoprofiili L maks. k/k 6600 mm Palolasijärjestelmä Contraflam Structure 60 SITAC VTT-RTH Ovilehden koko yksittäisovi: L L 114 x K 200 Ovilehden koko, pariovi: L 200 x K 2300 Tyyppihyväksynnän mukaan 4

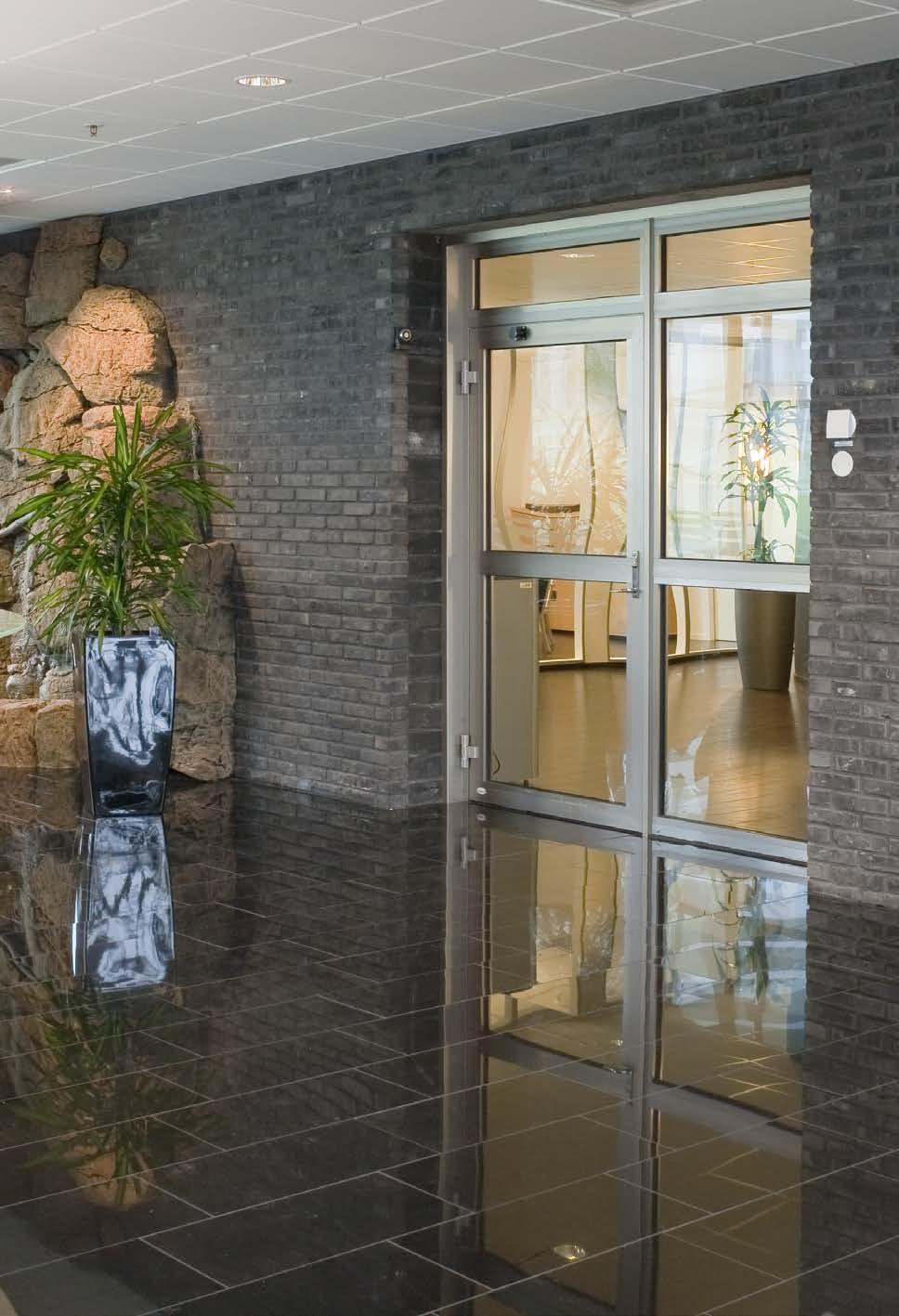

5 Pool Media, Örebro, Ruotsi

6 Ulkopuoliset ja sisäpuoliset lasirakenteet ja ovet Sapa 2086/3086 EI Sapa Ovi 2086, Lasirakenne K -lasilla, EI30 Palonsuoja Profiilisyvyys Runkoprofiilit Yksittäisovi 2086, ovilehden koko Pariovi 3086, ovilehden koko Kynnys Lasitetut seinärakenteet Savutiiveys 2086 Sormisuojaus Luokka EI30 86 mm Pystysaumaukseen runkoprofiileja on saatavana myös jakoprofiileina. EI30: 1694 x 2928 mm*. EI30 S a, S m : 0 x 220 mm EI 30: 2972 x 2928 mm. EI 30 S a, S m : 236 x 220 mm. Eri vaihtoehtoja. Ovet voidaan valmistaa kynnyksellä tai harja/tiivistelistalla alareunassa. Leveydelle ei rajoituksia kun käytetään jakoprofiileja, maks korkeus 040 mm. EI 30: Ovet saatavana savutiiveydellä S a, S m Huullostiiviste saranapuolella myös sormisuojattuna vaihtoehtona. Hyväksyntätodistukset VTT-RTH , VTT-C Palorakenteet on varustettava rakennusjärjestelmään hyväksytyillä palolaseilla tai umpiosilla. * maks suositeltu ovilehtileveys 0 mm Palorakenteet 2086, 3086 Sapa 2086 yksinkertainen lasi EI30 Sapa 3086 eristyslasi EI30 6

7 Ulkopuoliset ja sisäpuoliset lasirakenteet ja ovet Sapa 2074/3074 EI30 ja EI Palonsuoja Luokka EI30 ja EI 60 Profiilisyvyys mm Runkoprofiilit mm. Pystysaumaukseen runkoprofiileja on saatavana myös jakoprofiileina. Yksittäisovi 2074, ovilehden koko Pariovi 2074, ovilehden koko Kynnys Lasitetut seinärakenteet Savukaasutiiviys 2074 EI30: EI30: 1160 x 2200 mm EI 60: 114 x 200 mm EI30: 2200 x 2200 mm EI60: 200 x 2300 mm Saatavana eri rakenteita. Ovet voidaan asentaa ilman kynnystä jättämällä 10 mm rako alareunaan. Ei pituusrajoituksia, maks. korkeus 3000 mm EI30: Ovet voidaan luokitella savukaasutiiviydeltään luokkaan S a. Hyväksyntätodistukset VTT-RTH , 14402, VTT-RTH Palorakenteet on varustettava rakennusjärjestelmään hyväksytyillä palolaseilla tai umpiosilla Palorakenteet 2074, 3074 Sapa 2074/3074 yksinkertainen lasi EI30 Sapa 2074/3074 eristyslasi EI30 Sapa 2074/3074 yksinkertainen lasi EI60 7

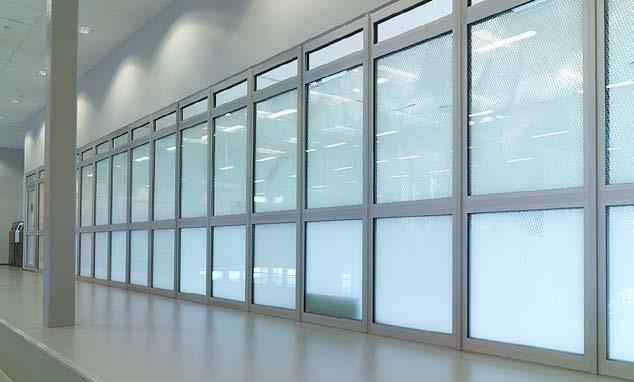

8 Sisäpuoliset lasirakenteet ja ovet Sapa 200/300 E Sapa Ovi 200, Lasirakenne 300 yksinkertainen lasi, E 30 Palonsuoja Luokka E 30 Profiilisyvyys Runkoprofiilit Yksittäisovi, ovilehden koko Pariovi, ovilehden koko Kynnys Lasitetut seinärakenteet Lasirakenteet ja ovet 0 mm mm. Pystysaumaukseen runkoprofiileja on saatavana myös jakoprofiileina. Maks. L 128 x K 2140 mm. Maks leveys ulosaukeava ovi L 2100 x K 2140 mm. Saatavana eri rakenteita. Ovet voidaan asentaa ilman kynnystä jättämällä 10 mm rako alareunaan. Maks. pituus mm ja korkeus 2200 mm. Tai: Maks. pituus 2200 mm ja korkeus 3000 mm. Hyväksyntätodistukset 1199 / 94, Palorakenteet on varustettava rakennusjärjestelmään hyväksytyillä palolaseilla tai umpiosilla. Palorakenteet 200 ja 300 Sapa 200 yksinkertainen lasi E30 8

9 90 Sisäpuoliset lasirakenteet kokolasitusjärjestelmällä Sapa Lasirakenne 3086 SGG Contraflam Structure -laseilla. Kokolasitusjärjestelmä saumatuilla pystysuorilla saumoilla. EI30 Max 6600 EI 30 max 1800 Palonsuoja Profiilisyvyys Runkoprofiilit Lasirakenne EI30 Luokka EI mm 67 mm. Pystysaumaukseen runkoprofiileja on saatavana myös jakoprofiileina, 93 mm. Rakenne on tarkoitettu vain sisäpuolisiin rakenteisiin, joiden maks. korkeus on 3600 mm. Maks. rakenneleveys ilman jakoprofiileja on 6600 mm. 90 asteen kulma, maks korkeus 3400 mm. Rakenne ovella maks korkeus 3000 mm. Ovi EI30 Ovilehden koko, yksittäisovi: L 1620 x K 2298 Ovilehden koko, pariovi: L 292 x K 2928 Kulmaratkaisu Saatavana on kulmaratkaisu ilman pystyprofiilia. Hyväksyntätodistukset Paikallishyväksyttävä (Ruotsin tyyppihyväksyntä SC , 14402) Kokolasitettu järjestelmä palorakenteille. Lasien väliset pystysaumat tehdään saumaamalla ilman pystyprofiileja lasitoimittajan ohjeiden mukaisesti. EI 30 max : EI 30 max 3400 Palolasirakenne 3086, SGG Contraflam Structure Sapa 3086, SGG Contraflam Structure 30 Kulmaratkaisu ja pystysauma, SGG Contraflam Structure 9

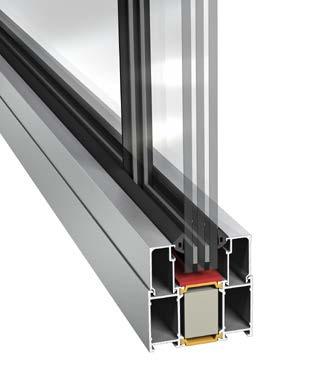

10 90 Sisäpuoliset lasirakenteet kokolasitusjärjestelmällä Sapa Lasirakenne 3074 SGG Contraflam Structure -laseilla. Kokolasitusjärjestelmä saumatuilla pystysuorilla saumoilla. EI30 ja EI60 EI 30 max 3600 EI 60 max 3340 Max 6600 EI 30 max 1800 EI 60 max : EI 30 max : EI 60 max 3340 Palonsuoja Profiilisyvyys Runkoprofiilit Lasirakenne EI30 Lasirakenne EI60 Luokka EI30 ja EI60 74 mm 7 mm. Pystysaumaukseen runkoprofiileja on saatavana myös jakoprofiileina, 109 mm. Rakenne on tarkoitettu vain sisäpuolisiin rakenteisiin, joiden maks. korkeus on 3600 mm. Maks. rakenneleveys ilman jakoprofiileja on 6600 mm. 90 asteen kulma, maks. korkeus 3400 mm. I kombination med dörr max höjd 3000 mm. Rakenne on tarkoitettu vain sisäpuolisiin rakenteisiin, joiden maks. korkeus on 3340 mm. Maks. rakenneleveys ilman jakoprofiileja on 6600 mm. 90 asteen kulma, maks. korkeus 3340 mm. Yhdistelmä oven kanssa maks korkeus 3000 mm. Ovi EI30 Ovilehden koko, yksittäisovi: L 1160 x K 2200 Ovilehden koko, pariovi: L 114 x K 200 Ovi EI60 Ovilehden koko, yksittäisovi: L 114 x K 200 Ovilehden koko, pariovi: L 200 x K 2300 Kulmaratkaisu Saatavana on kulmaratkaisu ilman pystyprofiilia. Hyväksyntätodistukset VTT-RTH , 14402, VTT-RTH Sapa Lasirakenne 3074 SGG Contraflam Structure -laseilla on hyväksytty kiinnitettäväksi vain raskaaseen rakennusrunkoon. Raskaalla rungolla tarkoitetaan runkomateriaalia, jonka paksuus on vähintään 10 mm ja tiheys 62 kg/m 3. Kokolasitettu järjestelmä palorakenteille. Lasien väliset pystysaumat tehdään saumaamalla ilman pystyprofiileja lasitoimittajan ohjeiden mukaisesti. Palorakenteet 3074 SGG Contraflam Structure -laseilla Sapa 3074 SGG Contraflam Structure -laseilla EI 30 Sapa 3074 SGG Contraflam Structure -laseilla EI 60 Kulmaratkaisu ja pystysaumat SGG Contraflam Structure -laseilla 10

11 Sapa Lasirakenne 300 SGG Contraflam Structure -laseilla. Kokolasitusjärjestelmä saumatuilla pystysuorilla saumoilla. E30 Palonsuoja Profiilisyvyys Luokka E30 0 mm Runkoprofiilit 67 mm. Pystysaumaukseen runkoprofiileja on saatavana myös jakoprofiileina, 89 mm. Lasirakenne E30 Rakenne on tarkoitettu vain sisäpuolisiin rakenteisiin, joiden maks. korkeus on 3100 mm. Maks. rakenneleveys ilman jakoprofiileja on 6600 mm. Hyväksyntätodistukset 1199/94, Sapa Lasirakenne 300 SGG Contraflam Structure -laseilla on hyväksytty kiinnitettäväksi vain raskaaseen rakennusrunkoon. Raskaalla rungolla tarkoitetaan runkomateriaalia, jonka paksuus on vähintään 10 mm ja tiheys 62 kg/m 3. Max 6600 Max 160 Kokolasitettu järjestelmä palorakenteille. Lasien väliset pystysaumat tehdään saumaamalla ilman pystyprofiileja lasitoimittajan ohjeiden mukaisesti. Max 3100 A Palorakenteet 300 SGG Contraflam Structure -laseilla. 4 Sapa 300 SGG Contraflam Structure -laseilla E30 11

12 Periaatedetaljit Lisätietoja palorakenteiden profiiliyhdistelmistä on kotisivullamme. Saatavana on piirustuksia DWG- ja DXF-tiedostoina. Periaatedetaljit palorakenteille E , /89/10/ /120 Karmiprofiili Pystypiena rakennekorkeudelle maks mm Karmi-/ovilehti Pariovet 89/120 67/98 Kynnysesimerkkejä Ovelle 2074 ulkoseinään EI 30, EI 60 Kynnys, 20 mm lattiasta huulloksella. 12

13 Periaatedetaljit palorakenteille EI Karmiprofiili Keskipiena Pystypiena rakennekorkeudella yli 2300 mm Karmi-/ovilehti Pariovet Kynnysesimerkkejä Ovelle 2074, sisälle Max 10 mm Max 10 mm EI 30, EI 60 Ilman kynnystä 10 mm rako. El 30 -rakennetta täydennetään alareunasta harjatiivisteellä. EI 30, EI 60 Kynnys 10 mm lattiasta huulloksella. EI 30 Ilman kynnystä 10 mm rako, automaattinen tiivistekynnys.

14 Periaatedetaljit Lisätietoja palorakenteiden profiiliyhdistelmistä on kotisivullamme. Saatavana on piirustuksia DWG- ja DXF-tiedostoina. Periaateleikkauksia oville 2086 EI 30 ja Seinärakenne 3086 EI Karmi/ovilehti kapea profiili Karmi/ovilehti moduuliprofiili Piena Piena Yläreuna, ovi yläosalla Yläreuna, ovi profiililla kääntöoviautomatiikalle Pariovet, vakioprofiili Karmiprofiili Ovi väliprofiililla kun korkeus yli 200 mm 14

15 SX Plus 18 Brand med borsttätning Kynnysvaihtoehtoja Ovi 2086 EI 30 Utåtgående Inåtgående Ovi harjatiivisteellä Grundutförande SX Extreme Ovi huullostiivisteellä kynnystä vasten Ovi huullostiivisteellä kynnystä vasten Utåtgående Ovi huullostiivisteellä kynnyksessä. Hyväksytty savutiiveydelle S a / S m SX Plus Inåtgående Ovi laahuslistalla. Hyväksytty savutiiveydelle S a / S m Utåtgående Ovi 2086 Plus, huullostiivisteellä kynnystä vasten Inåtgående SX Extreme Utåtgående Inåtgående 1

16 Kiinnitys Ovi- ja seinärakenne liitetään runkoon ruuviliitoksella, kiinnitysraudalla tai hitsauslevyllä. Asennus tehdään niin, että rakenteen ja rungon väliin jää 20 ±10 mm säätövara. Säätövara tiivistetään vuorivillalla ja saumataan elastisella palonsuojamassalla E 30 -rakenteissa. Luokkien El 30, El 60 rakenteissa käytetään tavallista saumausmassaa. Vaihtoehtoisesti rakenteen ja rungon välinen sauma peitetään peltikulmalla. Rommenin koulu, Norja Järjestelmätoimittaja SAPA BUILDING SYSTEMS Sinikalliontie 18 A, Espoo P F system.fi@sapagroup.com Valmistajat Pidätämme oikeuden tuotevalikoima- ja mallimuutoksiin ilman ennakkoilmoitusta. Emme vastaa mahdollisista paino- ja kirjoitusvirheistä. Sapa Buidling Systems toukokuu 2017.
