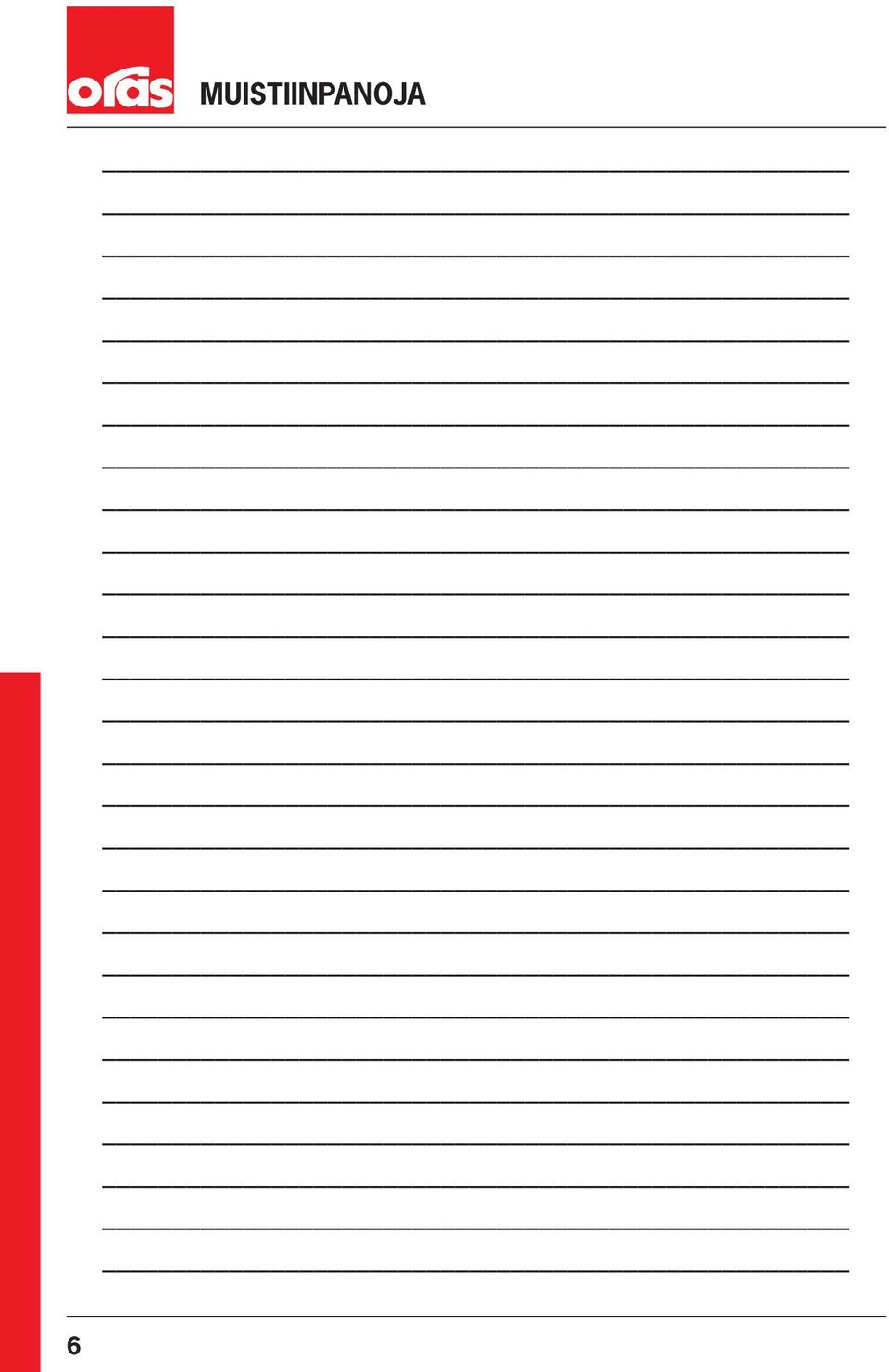

6 MUISTIINPANOJA 6

7 Oras hanat Huolto

8 TÄRKEÄÄ ORAS-TUOTEHUOLLOSTA Yleistä Hanat ja venttiilit kuten muutkin LVI-laitteet, muodostuvat useista jatkuvan rasituksen alaisista osista, jotka ovat alttiina kulumiselle ja vaativat sen vuoksi tuotehuoltoa. Jonkin osan kuluminen käyttökelvottomaksi johtuu useimmiten huollon puutteesta. Määräajoin tapahtuvat huollot takaavat laitteiden häiriöttömän toiminnan ja pidentävät oleellisesti niiden käyttöikää. Huolto on suoritettava tarkoitukseen sopivilla työvälineillä ja varaosilla, jotta se vastaisi tarkoitustaan. Jotta laitteiden toiminta olisi moitteetonta ja huolto nopeasti suoritettavissa, tulee jo putkiston rakentamisen yhteydessä ottaa huomioon seuraavaa: Putkisto on huuhdeltava huolellisesti hiekasta, teräslastuista ym. talousvedellä ennen vesihanojen ja venttiilien asennusta. Verkosto on varustettava tarpeellisella määrällä mudanerottimia, jotka estävät vieraiden esineiden pääsyn verkostoon. Oikeaan asennustapaan tulee kiinnittää erityistä huomiota, jotta hanoilla ja venttiileillä olisi kaikki edellytykset toimia. Huollon suorittaminen on helpompaa ja huoltoaika Iyhenee, jos hanojen liittimet on varustettu Oraskuulasulkuventtiileillä. Tällöin ei myöskään häiritä muita verkostoon asennettuja laitteita, koska jokainen hana voidaan erikseen kytkeä pois verkostosta. Hanojen ulkopintojen ja hanavarusteiden puhdistus Hanojen ulkopintojen hoidossa pätevät samat säännöt, kuin kodin maalattujen pintojen puhtaanapidossa yleensä. Pitämällä elektronisten hanojen sensori/valokenno puhtaana varmistetaan hanan moitteeton toiminta. Säännöllisesti tapahtuvaan hanojen ulkopintojen puhdistukseen tulee käyttää neutraaleja tai lievästi emäksisiä (ph 6-9) nestemäisiä puhdistusaineita. Tällaisia ovat mm. saippualiuokset ja useat astianpesuaineet (ei konepesuaineet). (Noudata aina pesuaineen valmistajan käyttö- ja annosteluohjeita). Orgaanisia liuottimia, syövyttäviä ja/tai hankaavia aineita tai puhdistusvälineitä ei saa käyttää. VAROITUS Kromipinnoite ei kestä, tai kestää huonosti, fosforihappoa ja klooriyhdisteitä. Sama koskee myös suihkuvarusteidenmuoviosia. Tällaisia ovat esim. Alumiinikloridit (käytetään mm. hienpoistoaineissa/deodoranteissa) Suolahappo ja sen johdannaiset (käytetään mm. kalkinpoistoon tarkoitetuissa puhdistusaineissa/ kaakelinpuhdistusaineissa) Erilaiset klooria sisältävät happamat ja emäksiset puhdistusaineet Suolavesi (esim. merivesi) Runsaasti klooripitoinen ilma Erilaiset fosforihappoa sisältävät puhdistusaineet Alkoholia sisältävät puhdistusaineet eivät sovellu akryylipintojen puhdistukseen. Huom Hyvin laimeatkin liuokset saattavat vaurioittaa pinnoitetta, koska kuivuessa vesi haihtuu pois, mutta tehoaineet jäävät jäljelle ja näin liuos väkevöityy. Puhdistaminen painepesurilla on kielletty. Puhdistus Puhdista hana pesuaineliuokseen kostutetulla sienellä tai pehmeällä keittiöliinalla. Huom Älä käytä sumutinpulloa Huuhtele hana runsaalla puhtaalla, haalealla vedellä. Pyyhi lopuksi hana kuivaksi. 8

9 TÄRKEÄÄ ORAS-TUOTEHUOLLOSTA Jalometallipinnoitteet: aranja, edelmessinki, kulta, satiini ja brilliant. Mikäli jalometallipinnoitteiset hanat ajan myötä käytössä paikoitellen tummuvat, voidaan tummentumat puhdistaa käyttämällä esim. nestemäisiä hopeanpuhdistusaineita. Puhdistuksen jälkeen tulee pinnat aina huuhdella ja pyyhkiä kuivaksi. Värilliset hanat Värilliset hanat voidaan puhdistuksen jälkeen käsitellä autovahalla, vahausohjeita noudattaen. Vahattu pinta toimii vettä ja likaa hylkivänä ja samalla se helpottaa hanan puhtaanapitoa. Erittäin likaiset pinnat Sellaisissa poikkeustapauksissa, kun hana on pitkän aikaa ollut puhdistamatta, eikä lika enää normaalisti puhdistaen irtoa, voidaan käyttää lievästi emäksistä nestemäistä puhdistusainetta. Laita puhdistusainetta kostutetulle pehmeälle sienelle. Pyyhi sienellä likainen pinta. Huuhtele huolellisesti runsaalla haalealla vedellä. Pyyhi kaluste kuivaksi. Käytä oikein Oras Bidettaa Kun Bidetta-hanan käsisuihku käytön jälkeen suljetaan, jää käsisuihkun siivilän alle hieman vettä. Ellei vettä tyhjennetä, saattaa siitä käsisuihkua ripustettaessa osa valua ulos. Voit estää sen toimimalla seuraavasti: käsisuihkun käytön jälkeen ravista sitä muutama kerta WC-istuimeen tai pesualtaaseen, jolloin siiviläosan vesi poistuu. Ripusta sitten käsisuihku pidikkeeseensä. Pieni ja helposti omaksuttava tapa bidékäsisuihkun oikeaan käyttöön. JÄÄTYMISVAARA Mikäli hana tai hanavarusteet asennetaan tiloihin, joissa niiden sisälle jäävä vesi voi päästä jäätymään (esim. talvella lämmittämättömissä vapaa-ajan asunnoissa), on ehdottomasti huolehdittava että hana/ hanavarusteet tulee tyhjäksi vedestä tai ne on varastoitava lämpimään kylmän ajanjakson ajaksi. Jäätymisvaurioiden estämiseksi on suoritettava erilaisia suojatoimenpiteitä. esim. Vipuhanat: Irrota säätö-osa. Automaattihanat: Irrota säätö-osa ja tyhjennä hana vedestä. Kaksiotehanat: Irrota käyttöventtiilit. HUOM Suojatoimenpiteet on tehtävä myös jos käytössä ollutta hanaa kuljetetaan kylmässä, lämpötilan ollessa alle 0 C. VAROITUS Hanojen ja hanavarusteiden käyttöympäristön lämpötila ei saa ylittää +65 C, sama lämpötilarajoitus koskee myös hanojen ja hanavarusteiden puhdistusta. VAROITUS Hanaan (esim. poresuuttimen tilalle) ei saa liittää minkäänlaista sulullista laitetta, esim. paine- / pullopesuria tai suljettavaa puutarhaletkua. Tällainen sulkulaite saattaa aiheuttaa erittäin suuria paineiskuja, jotka voivat vahingoittaa hanan omaa säätö- ja sulkulaitetta sekä juoksuputkea. Lisäksi hanoissa voi tapahtua haitallista ristiinvirtausta. Sulullista bide-käsisuihkua käytettäessa, pitää käyttää ejektorirakennetta. Huom Pesukoneventtiili on suljettava aina käytön jälkeen. 9

10 TÄRKEÄÄ ORAS-TUOTEHUOLLOSTA Teknisiä tietoja Paine- ja lämpötila tiiveyskoepaine 1,6 MPa (16 bar) max. käyttöpaine 1 MPa (10 bar) (staattinen) suositeltava käyttöpaine kpa (1 5 bar) (virtauspaine) max. vedenlämpötila +80 C (suositeltava +55 C +65 C) Oras-hanojen ja venttiilien tiivisteet ovat pääasiassa EPDM-kumia, joten voiteluun on käytettävä O-rengasrasvaa, esim. Oras Värikoodit Tiettyjä varaosia on saatavana myös värillisinä. Tilauksen yhteydessä on ilmoitettava allaoleva värikoodi perusnumeron jälkeen esim (valkoinen poresuutin M24x1) 11 = valkoinen 12 = musta 13 = punainen 15 = harmaa 20 = kulta 41 = beige 50 = kromi/kulta 51 = valkoinen/kulta 52 = musta/kulta 53 = aranja/edelmessing 54 = aranja/kulta 55 = kromi/edelmessing 56 = vakoinen/edelmessing 60 = satiini 61 = brilljant Myyntiyksiköt Tietyt varaosat on pakattu ns. 10-pakkauksiin esim. O-rengas Nro /10 pakkauksissa on 10 kpl O-renkaita. 10

11 MÄÄRÄYKSET Laitteet ja putket Vesikalusteiden asennuksessa ja suunnittelussa on noudatettava Suomen rakentamismääräyksiä. Vesikalusteiden asennuksen suunnittelussa ja toteutuksessa tulee huomioida viranomaisten määräykset. Suomen rakentamismääräyskokoelma: D1 (1987) C2 (1998, ympäristöministeriö asunto- ja rakennusosasto) C2:ssa mainitaan mm. seuraavaa: Kiinteistön vesi- ja viemärilaitteistot sekä ilmanvaihto-, lämmitys- ja jäähdytyslaitteistot niihin liittyvine laitteineen on suunniteltava, rakennettava ja varustettava siten, että mahdollinen vesivuoto voidaan havaita niin aikaisin, ettei se ehdi aiheuttaa laajaa vesi- tai kosteusvahinkoa. Putket, kanavat ja laitteet on sijoitettava, eristettävä tai varustettava siten, ettei vesi putkistossa jäädy ja ettei putkien, kanavien tai laitteiden pinnoille tiivisty haitallisesti vettä tai tiivistyvä vesi on johdettavissa pois haittaa aiheuttamatta Jos tilassa ei ole lattiakaivoa, sijoitetaan vesijohtoverkostoon kytketyn laitteen alle vesitiivis, viemäriin johtavalla ylijuoksuputkella varustettu kaukalo tai laitteen alusta tehdään vesitiiviiksi niin, että mahdollinen vesivuoto voidaan havaita. Vesitiivis alusta nostetaan seinälle niin, että mahdollinen vuotovesi ei pääse rakenteisiin lattian ja seinän liitoksen kautta. 11

12 TAKUUEHDOT Takuuehdot Allamainitut takuuehdot koskevat Oras-alkuperäisosin varustettuja hanoja (hanakokonaisuuksia) venttiileitä TAKUUAIKA a) Kaksi (2) vuotta osto- tai käyttöönottopäivää osoittavasta tositteesta. b) Tai kaksi (2) seuraavaa vuotta tuotteeseen leimatusta valmistusvuosimerkinnästä.takuu koskee valmistus- ja raaka-ainevirheitä. VIPUHANOJEN TIPPUMATTOMUUSTAKUU (SÄÄTÖOSALLE) a) Viisi (5) vuotta osto- tai käyttöönottopäivää osoittavasta tositteesta. b) Tai viisi (5) vuotta hanan säätöosassa olevasta valmistus-aikamerkinnästä.tippumattomuustakuu koskee virheitä, jotka aiheuttavat tippumista tai vuotoa hanasta, käyttövivun ollessa kiinni-asennossa. Tällaisissa tapauksissa Oras Oy toimittaa asiakkaalle veloituksetta uuden säätösan. Säätöosan vaihdosta asiakas vastaa itse. HUOM Tippumattomuustakuu ei koske juoksuputken huulitiivisteitä. TYYPPIHYVÄKSYTÄ Tyyppihyväksytyt hanakokonaisuudet muodostuvat Oras-alkuperäisosista ja varusteista. Mikäli käytetään muita kuin alkuperäisosia, ei kokonaisuuden toimintaa tyyppihyväksynnän edellyttämällä tavalla voida taata. TAKUUN RAJOITUKSET Takuu ei koske virheitä ja vaurioita, jotka aiheutuvat tuotteen virhellisestä asennuksesta, käytöstä tai korjauksesta. Takuu ei koske veden epäpuhtauksista (roskat ym.) aiheutuvia huoltotoimenpiteitä.takuu ei myöskään koske elektronisten hanojen paristoja. VASTUU MUISTA VIRHEISTÄ Muilta osin sovelletaan kuluttajansuojalain säädöksiä. VIRHEILMOITUKSEN TEKEMINEN Takuu koskee ainoastaan virheitä, joista ostaja tekee takuunantajalle tai myyjälle ilmoituksen kohtuullisessa ajassa (normaalisti 14 päivän kuluessa) siitä, kun virhe on todettu. Samalla ostajan on esitettävä luotettava selvitys siitä, milloin tuote on ostettu (esim. ostokuitti tai muu tosite). Lisäksi valmistajan tai sen edustajan kanssa on sovittava korjaustavasta, sekä siitä kuka takuukorjauksen suorittaa. 12

13 HANOJEN ASENNUS Yleistä Käytettäessä Oras-kuulasulkuventtiileitä laitekohtaisina sulkuventtiileinä hanojen huolto helpottuu ja huoltoaika Iyhenee. Huom Jotta venttiilin kuulasulku ei pääsisi pitkään käyttämättömänä jumiutumaan, suosittelemme sulun koekäyttämistä muutaman kerran vuodessa. Käyttö Venttiilin sulun palloa käännettäessä on käytettävä 3 mm:n kuusiokoloavainta. Pallon karassa olevan uran ollessa rungon suuntainen, on venttiili täysin auki. Keittiö- ja allashanat 1. kulmaliitin 2. suoraliitin 3. muoviputkiasennus = suoraliitin/ankkurointi / % = N = D J = J M = H BH E@? D = = J L = H J O K K = HA? A? õîë./ãîð. 13

14 HANOJEN ASENNUS Seinähanat 1. kupariputket = epäkeskoliitin 2. muoviputket = suoraliitin 3. pinta-as. = kulmaliitin 4. saneeraus-/haaroituskulmaliitin / 4. % / / % / Haaroitukseen Saneeraukseen 14

15 HANOJEN ASENNUS Piilomallit Lattian/seinän sisään asennus on yleinen asennustapa Keski-Euroopassa (EU-maissa). Suomessa kyseistä asennustapaa on käytetty vähän. Suomalaiset rakennusmääräykset eivät salli asennusta, missä vesijohtoputket tuodaan lattian alta tai missä putkiliitokset jäävät umpinaisen rakenteen sisään. Rakennuttaja voi kuitenkin tällaisen asennuksen teettää sopimalla asiasta etukäteen viranomaisten kanssa, tällöin vastuu teknisestä ratkaisusta jää rakennuttajalle. Seinään upotettavat hanat: - Seinään upotettavien hanojen runko asennetaan seinän sisälle. Tällöin putkiliitokset jäävät umpinaisen rakenteen sisään. Tämä asennustapa ei kuitenkaan ole sellaisenaan suomalaisten rakennusmääräysten mukainen. Tällöin hana pitää koteloida eli sijoittaa tiiviin asennusrasian sisälle siten, että hana on huollettavissa, asennusrasia on helposti avattavissa ja mahdollinen vuoto ohjautuu seinärakenteiden ulkopuolelle. Asentaminen asennuskoteloon tai seinäkkeeseen - Mikäli ei haluta seinänsisäistä asennusta, voidaan rakentaa kotelo tai kokonainen seinäke urinaalin huuhtelulaitetta varten. Tällöin voidaan suunnittelu tehdä kuhunkin tilaan sopivaksi ja samalla pystytään huomioimaan myös asennus- ja huoltotyön sujuvuus sekä suomalaiset rakennusmääräykset. Lattiaan upotettava hana: - Keski-Euroopassa yleisesti käytetyn lattiaan upotettavien vesikalusteiden asennustavan mukaan hanarunko asennetaan mm lopullisen lattiapinnan alapuolelle. Tämä asennustapa ei kuitenkaan ole sellaisenaan suomalaisten rakennusmääräysten mukainen. Asentaminen asennuskoteloon tai korokkeeseen - Mikäli ei haluta lattiansisäistä asennusta, voidaan rakentaa kotelo tai kokonainen koroke hanaa ja kylpyammetta varten. Tällöin voidaan suunnittelu tehdä kuhunkin tilaan sopivaksi ja samalla pystytään huomioimaan myös asennus- ja huoltotyön sujuvuus sekä suomalaiset rakennusmääräykset. 15

16 HANOJEN ASENNUS Oras Vienda- ja Oras Vega-keittiöhanat huuhtelusuihkuin Vipupohjaventtiili ' 16

17 RAJOITUKSET Vipuhanojen rajoitukset 1982 Virtaaman rajoitus Oras-vipuhanoissa voidaan vivun auki-liikettä rajoittamalla estää liian suuri virtaama hanasta. Rajoittaminen tehdään hanan ollessa paineen alaisena: Poista merkkinasta (1), ruuvi (2) ja käyttövipu (3). Poista suojakuppi (4) kiertämällä (allasmalleissa esim. pienellä ruuvitaltalla vipuamalla). Avaa hanaa kunnes virtaama on sopiva ja kierrä rajoitinruuvi (5) vastinpintaa päin. Kiinnitä vipu. Lämpötilan rajoitus Oras-vipuhanamallien kylmän ja kuuman veden lämpötilaa voidaan rajoittaa. Rajoittaminen voidaan tehdä katkaisematta verkoston painetta. Irrota käyttövipu. Irrota suojakuppi kiertämällä. (allashanoissa esim. pienellä ruuvitaltalla vipuamalla) Poista pidätinrengas (1) siinä olevasta urasta ruuvitaltalla vipuamalla. Vedä säätöakseli (2) rajoittimineen pois. Valkoiset rajoitinnastat (3) on tehtaalla asennettu siten, että niiden kulmat ovat numeroiden 0 10 kohdalla. Rajoitettaessa lämmintä vettä riittää, että vain toista rajoitinnastaa kumpaa tahansa siirretään oheisen taulukon mukaan. Vedä nasta pois urasta ja siirrä se valittuun uraan. Tarkista, että nastan kulmat osoittavat haluttua asentoa. Nastan asennot 1 11, 1 3 ja 3 5 saadaan kääntämällä nasta toisinpäin. Haluttaessa rajoittaa vipu kiinteään lämpötila-asentoon siirretään nastat asentoon 2 4 ja 6 8. Lämpimämpi asento: 1 3 ja 5 7. Kylmempi asento: 3 5 ja 7 9. Asennettaessa säätöakselia rajoittimineen paikoilleen huomioi, että virtaaman säätöruuvin (4) ura tulee käyttäjään päin. Paina pidätinrengas (1) paikoilleen, halkio taakse ja kokoa hana. Ohjeellinen lämpötilan rajoitusesimerkki kun kylmä vesi on 5 C ja lämmin vesi 55 C: Rajoitinnastojen Hanasta saatavan (3) asento veden max. Iämpötila C Rajoitettu hana Rajoittamaton hana 17

18 RAJOITUKSET Keittiöhanojen juoksuputken kääntymiskulman rajoituksen poistaminen: Pesupöytähanan juoksuputken kääntymiskulma on tehtaalla rajoitettu 100 :een. Mikäli rajoitus halutaan poistaa, toimi seuraavasti: Irrota merkkinasta (1) Irrota käyttövipu (2). Irrota suojakuppi (3) kiertämällä. Poista ylempi laakerirengas (4). Irrota juoksuputki (5). Nostaessasi putkea paina samanaikaisesti hanan takana olevaa rajoitinnastaa (6). Poista rajoitin hanan rungosta. Kokoa hana päinvastaisessa järjestyksessä. Huom Tämän huollon voit tehdä kytkemättä verkoston painetta pois. Keittiöhanojen juoksuputken kääntymiskulman rajoituksen muuttaminen (159430) rajoituksen muuttaminen suoritetaan kuten edellä. vaihda rajoitin (6) 18

19 RAJOITUKSET Keittiöhana korkealla juoksuputkella Oras Safira, 2001 ' ' ' K I K F K J A = K I J= K EJK I HK K L E Oras Safira Classica, K I K F K J A = K I J= K EJK I HK K L E 19

20 RAJOITUKSET Oras Safira Natura ja Oras Vega Ekonappi Safira Natura- ja Oras Vega -vipuhanoissa on rajoitin, joka estää vivun kääntymisen vahingossa täysin kuumalle (ei keittiöhanoissa). Lämpötilanrajoitus voidaan ohittaa painamalla vivun takana olevaa vihreää rajoitinnappia ja samalla kiertämällä vipua vasemmalle. Tehtaalla toimitettaessa vipu liikkuu täysin kylmältä hieman yli keskiasennon. Vivun kääntymiskulmaa voidaan muuttaa 18 välein irrottamalla vipu ja kääntämällä sitten suojakuppia (1) haluttuun suuntaan; myötäpäivään lämpenee, vastapäivään kylmenee. Ekonappi rajoittaa myös virtaamaa, avattaessa hanasta saadaan noin 75 90% kokonaisvirtaamasta. Virtaaman rajoitus voidaan ohittaa painamalla vihreää ekonappia ja nostamalla samanaikaisesti vipua. O = J BH E@ = D J D A EI I? D = L = H J K K = Huom Keittiöhanoissa ekonappi rajoittaa ainoastaan vesimäärää. Pesukoneventtiilin muuttaminen kylmälle/kuumalle vedelle Oras Safira keittiöhanat pesukoneventtiilein, Irrota ruuvi. Vedä kahva ulos. Vedä rajoitin ulos urituksesta ja paina takaisin niin, että olakkeet A ja B tulevat punaisten kohdeviivojen kohdalle. (Tehtaalta toimitettaessa ovat olakkeet sinisten kohdeviivojen kohdalla). Työnnä kahva paikoilleen niin, että karan merkkiviivat ja kahvan vipu ovat kohdakkain. Kiinnitä ruuvi. +,

21 RAJOITUKSET Oras Vienda, ja Oras Vega, keittiöhanat pesukoneventtiilein Käännä pesukoneventtiilin kahva aukiasentoon (vipu osoittaa vasemmalle). Irrota kahvan ruuvi (2) ja vedä kahva (3) ulos. Venttiilin karan kohdistusviiva (1) osoittaa, onko venttiili asetettu kuumalle/kylmälle vedelle. Käännä karaa esim. kahvaa tai ruuvitalttaa apuna käyttäen 180 siten, että karan kohdistusviiva osoittaa halutun vesivalinnan. Työnnä kahva takaisin paikalleen aukiasennossa (vipu osoittaa vasemmalle). Kiinnitä kahvan ruuvi. Käännä venttiili takaisin kiinni-asentoon (vipu ylöspäin). HOT COLD Oras Safira, Oras Vega ja Oras Vienda, 2004 keittiöhanat pesukoneventtiilein % +,

22 VIPUHANOJEN HUOLTO Vipuhanat Jäätymisvaara kts. s. 24 Säätöosan vaihto Säätöosa täyd. sopii kaikkiin Oras-vipuhanoihin, 1982 Mikäli hana vuotaa juoksuputken poresuuttimen kautta vivun ollessa suljettuna, tulee säätöosa vaihtaa: Sulje vedentulo hanalle. Poista merkkinasta (1). Irrota ruuvi (2). Irrota käyttövipu (3). Vipuvaihtoehdot sivulla 79. Irrota suojakuppi (4). Irrota säätöosan kiristysmutteri (5) (AV 38 mm). Kiinnitä käyttövipu ruuvilla paikoilleen ja vedä säätöosa (6) pois ja vaihda se uuteen. Mikäli vanhassa säätöosassa on ejektori, asenna se myös uuteen säätöosaan Varmista että säätöosan ohjainnasta (7) tulee rungossa olevaan uraan ja kokoa hana ejektori *) Ejektoria käytetään kaikissa Bidetta-käsisuihkulla, kuraharjalla tai pikapesimellä varustetuissa hanoissa. Juoksuputken tiivisteiden tai juoksuputken vaihto Hanan tiputtaessa juoksuputken ylä- tai alapuolelta (kuva A) ovat juoksuputken tiivisteet joko kuluneet tai niissä on epäpuhtauksia, tällöin on juoksuputken tiivisteet vaihdettava. Tämän huollon voit tehdä kytkemättä verkoston painetta pois. HUOM Ennen juoksuputken tiivisteiden vaihtoa on rungossa olevien tiivisteurien ja juoksuputken tiivistepintojen huolellinen puhdistus erittäin tärkeää. Puhdistuksessa käytetään juoksuputken tiivisteiden mukana toimitettavia hiomakankaan palasia. Irrota vipu (2). Poista suojakuppi (3). Mikäli suojakupin yläosassa on punainen rajoitinsokka (9) pitää se ensin poistaa. A B 22

23 VIPUHANOJEN HUOLTO Poista ylempi laakerirengas (4). Irrota juoksuputki (5). Mikäli juoksuputken kääntymiskulma on rajoitettu paina juoksuputken takana olevaa rajoitinnastaa (10) samalla, kun nostat putkea. Muutamissa malleissa kääntymiskulmaa on rajoitettu rajoitinruuvilla (6), joka pitää poistaa ennen putken irrottamista. Poista vioittuneet juoksuputken tiivisteet (7) sormin (kuva B.) Jos käytät apuna ruuvimeisseliä tms., varo vahingoittamasta rungossa olevia tiivisteuria. Pyyhi rungossa olevat tiivisteurat ja juoksuputken tiivistepinnat esim. puhtaalla kankaalla tai talouspaperilla (kuvat C ja D). Puhdista huolellisesti rungossa olevat tiivisteurat kapeammalla hiomakankaalla siten, että urat ovat aivan puhtaat reunojaan myöten (kuva F). Puhdista juoksuputken holkin tiivistepinnat leveämmällä hiomakankaalla (kuva E). Asenna uudet X-tiivisteet ja voitele ne mukana olevalla rasvalla. Tarvittaessa vaihda uusi juoksuputki. Voitele juoksuputken holkin tiivistepinnat ja asenna juoksuputki paikoilleen edestakaisin pyörittäen varoen vahingoittamasta X-tiivisteitä. Mikäli juoksuputken kääntymiskulma oli rajoitettu, tarkista rajoitinnastan (10) asettuvan putken takana olevaan reikään tai kierrä rajoitinruuvi (6) paikoilleen. Asenna ylempi laakerirengas ja suojakuppi sekä vipu. Tarkista juoksuputken tiiveys ja hanan moitteeton toiminta. C D E ' F % 23

24 AUTOMAATTIHANOJEN HUOLTO Yleistä Lämmin vesi kytketään vasemmalle ja kylmä vesi oikealle. Tulovesiä ei saa kytkeä ristiin Jäätymisvaara On ehdottomasti huolehdittava, että hana tulee tyhjäksi vedestä tai varastoitava se lämpimään kylmän ajanjakson ajaksi. (esim. talvella lämmittämättömissä vapaa-ajan asunnoissa.) HUOM Suojatoimenpiteet on tehtävä myös jos käytössä ollutta hanaa kuljetetaan kylmässä, lämpötilan ollessa alle 0 C. Toimi seuraavasti: sulje vedentulo hanalle avaa käyttöventtiili poista säätöosa Tehtaalta toimitettaessa hanoista on vesi poistettu, joten niiden kylmävarastointi on mahdollista. Oras Optima termostaattihana, Lämpötilan kalibrointi (kuvat 1 ja 2) Tarkista asennuksen ja huollon jälkeen antaako hana rajoittimen kohdalla halutun lämpöistä vettä. Ellei näin ole, voidaan hana säätää käyttöpaikan olosuhteita vastaavaksi. kierrä lämmönsäätövipu (3) rajoitinta vasten (kuva 1) poista vivun peitenasta (1) (kuva 2) esim. veitsen terällä kierrä kiinnitysruuvi (2) irti ja vedä vipu ulos avaa vedentulo hanalle säädä veden lämpötila sopivaksi (esim. 38 C) säätömutteria (11) kiertäen ja samalla veden lämpötilaa tunnustellen (kuva 2). Myötäpäivään kierrettäessä vesi kylmenee (käytä tarvittaessa lämmönsäätövipua apuvälineenä). kiinnitä lämmönsäätövipu rajoitinta vasten, kuvan 1 asentoon Toimintahäiriöiden sattuessa pitää hana huoltaa. Huoltoväli riippuu lähinnä veden laadusta. Jopa hanan asennuksen yhteydessä voi putkistosta irrota epäpuhtauksia, jotka tukkivat roskasiivilät ja huollon voi joutua tekemään heti asennuksen jälkeen. Roskasiivilöiden puhdistus (kuva 3) Sulje vedentulo hanalle. Irrota peitelevyt (5) ja (6) ruuvitaltalla hanan molemmista päistä. Ota levyavain (10) hanan alta. Irrota siiviläosat (7) ja puhdista ne sekä tarkista yksisuuntaventtiilien kumit, tarvittaessa vaihda uusiin. Asenna siiviläosat paikoilleen. Avaa vedentulo hanalle ja tarkista hanan toiminta. Paina peitelevyt paikoilleen. 24

25 AUTOMAATTIHANOJEN HUOLTO Säätöosan huolto (kuva 3) Sulje vedentulo hanalle. Irrota peitelevy (5) ruuvitaltalla hanan oikeasta päästä. Ota levyavain (10) hanan alta. Kierrä säätöosa (8) ulos hanarungosta. Puhdista säätöosa tai tarvittaessa vaihda uuteen. Voitele tiivisteet ja erikoisesti tiivistekalvon reuna (9) O-rengasrasvalla. Kierrä säätöosa paikoilleen ja kiristä olaketta vasten. Avaa vedentulo hanalle, totea hanan toiminta ja tarvittaessa säädä lämpötila Lämmönsäätimen vaihto (kuva 3) Sulje vedentulo hanalle. Poista peitenasta (1) vivusta esim. veitsen terällä. Irrota lämmönsäätövipu (3). Kierrä säätömutteri (11) irti lämmönsäätövipua apuna käyttäen. Kierrä lämmönsäädin (12) irti (holkkiavain 21 mm) Kierrä uusi säädin paikoilleen. Avaa vedentulo hanalle. Kierrä säätömutteri paikoilleen ja suorita lämpötilan kalibrointi sivun 24 ohjeen mukaan Käyttöventtiilin vaihto (kuva 3) Sulje vedentulo hanalle. Poista merkkinasta, irrota ruuvi ja poista kahva (14). Kierrä käyttöventtiili (13) irti hanarungosta (AV 17). Asenna uusi käyttöventtiili ja kokoa päinvastaisessa järjestyksessä. % % 3. ' 25

26 AUTOMAATTIHANOJEN HUOLTO Oras Optima termostaattihana, /2003 Lämpötilan kalibrointi (kuvat 1, 2 ja 3) Kierrä lämmönsäätökahva (1) rajoitinta vasten. Pidä lämmönsäätökahvan musta rajoitinnappi alas painettuna ja vedä kahva irti. Kierrä kahvan sisäosan kiinnitysruuvi (3) irti. Avaa vedentulo. Säädä veden lämpötila sopivaksi (esim 38 C) kahvan sisäosaa apuna käyttäen, tarvittaessa paina samalla rajoitinnappia (kuva 2). Vedä kahvan sisäosa suoraan ulos ja aseta se takaisin paikoilleen siten, että kahvan sisäosassa oleva rajoitin (2) tulee säätöholkissa olevaa olaketta (5) vasten (kuva 3). Kiinnitä sisäosa ruuvilla ja paina lämmönsäätökahva paikoilleen. 1. Vesimäärän kalibrointi (kuva 4) Tehdasasetuksessa hana antaa rajoittimen kohdalla säästövirtaaman. Täysi virtaama hanasta saadaan painamalla vihreä rajoitinnappi alas ja samalla kiertämällä kahvaa auki-asentoon. Mikäli virtaamaa rajoittimen kohdalla halutaan muuttaa, toimi seuraavasti: Kierrä määränsäätökahva (6) kiinni-asentoon (vihreä rajoitinnappi osoittaa oikealle). Tartu kahvaan tukevalla otteella ja vedä se irti (tarvittaessa kampea varovasti esim. ruuvitaltalla). Poista rajoitinrengas (7). Kääntämällä rajoitinrengasta myötäpäivään virtaama pienenee ja vastaavasti kääntämällä vastapäivään virtaama kasvaa rajoittimen kohdalla. Paina rajoitinrengas takaisin haluamaasi asentoon. Paina määränsäätökahva paikoilleen (rajoitinapin osoittaessa oikealle)

27 AUTOMAATTIHANOJEN HUOLTO Oras Optima termostaattihana, Roskasiivilöiden puhdistus (kuva 5) Sulje vedentulo hanalle. Irrota lämmönsäätökahvan (7a) kuori sekä hanan molemmissa päissä olevat peitelevyt (1a ja 1b). Ota hanan peitelevyn (1b) takaa huoltotyökalu, levyavain (9). Kierrä roskasiivilät (3) irti levyavaimella. Puhdista sihdit, tarvittaessa vaihda uusiin. Kokoa hana. Avaa vedentulo ja tarkasta hanan moitteeton toiminta. % 4. Säätöosan huolto (kuva 5) Sulje vedentulo hanalle. Irrota peitelevy (1b). Ota hanan sisältä huoltotyökalu, levyavain (9). Kierrä säätöosa (2) ulos hanarungosta. Varmista ettei säätöosan eri puoliskojen väliin ole jäänyt epäpuhtauksia kiertämällä puoliskoja vastakkaisiin suuntiin. Puhdista säätöosa juoksevan veden alla esim. pehmeällä harjalla. Jos säätöosa on vioittunut, on se vaihdettava uuteen. Voitele säätöosan O-renkaat O-rengasrasvalla ja kierrä takaisin hanarunkoon. Kokoa hana. Avaa vedentulo ja tarkasta hanan moitteeton toiminta. Säädä tarvittaessa lämpötila. 5. % = % > %? % A = ' > K I J= % 27

28 AUTOMAATTIHANOJEN HUOLTO Oras Optima termostaattihana, , /2003 Lämmönsäätimen vaihto, (kuva 5) Sulje vedentulo hanalle. Pidä lämmönsäätökahvan (7a) musta rajoitinnuppi alas painettuna ja vedä kahvan kuoriosa irti. Kierrä kahvan sisäosan kiinnitysruuvi (7b) auki. Vedä sisäosa (7c) pois lämmönsäätömutterin (7d) päältä. Kierrä säätömutteri (7d) irti. Poista peitelevy (1a) ja rajoitinholkki (7e). Irrota lämmönsäädin (6) 21 mm holkkiavaimella ja vedä se ulos hanarungosta. Työnnä uusi säädin paikoilleen ja kierrä se pohjaan asti Paina rajoitinholkki (7e) ja peitelevy (1a) paikoilleen, kierrä säätömutteri kevyesti kierteeseen, Avaa vedentulo hanalle ja suorita lämpötilan kalibrointi sivun 26 ohjeen mukaan. Työnnä kahvan sisäosa paikoilleen siten, että rajoitinnuppi tulee säätöholkissa olevaa olaketta vasten. Kiinnitä sisäosa ruuvilla ja paina lämmönsäätökahva paikoilleen. Käyttöventtiilin vaihto, /2003 (kuva 6) Sulje vedentulo hanalle. Tartu tukevalla otteella kahvaan (4) ja vedä se irti. Kierrä käyttöventtiili (5) irti hanarungosta (AV 17). Asenna uusi käyttöventtiili, kiristysmomentti Nm. Kierrä käyttöventtiili karasta kiinniasentoon (myötäpäivään). Asenna kahva paikalleen siten, että vihreä rajoitinnuppi osoittaa oikealle kuten kuvassa. Lämmönsäätimen vaihto, /2003 (kuva 6) Sulje vedentulo hanalle. Vedä lämmönsäätökahva (1a) irti. Irrota rajoitin (1b). Irrota lämmönsäädin (2) 19 mm avaimella ja vedä se ulos hanarungosta. Työnnä uusi lämmönsäädin paikoilleen ja kierrä se pohjaan asti Aseta rajoitin takaisin paikoilleen Avaa vedentulo hanalle ja suorita lämpötilan kalibrointi sivun 26 ohjeen mukaan. 6. = > D = H = = 28

29 AUTOMAATTIHANOJEN HUOLTO Oras Optima termostaattihana, 09/2003 Lämpötilan kalibrointi (tehdassäätö +38 C) + Roskasiivilöiden puhdistaminen/vaihtaminen BB 29

30 4 1/ 1 ) 4 - / ) 5 4 ) 5 8 ) ) 4 ) ' 4 1/ 1 ) 4 - / ) 5 4 ) 5 8 ) ) 4 ) ' AUTOMAATTIHANOJEN HUOLTO Säätöosan vaihto 5 9 BB % % Käyttöventtiilin vaihto ' Lämpötilan kalibrointi sivulla 29 BB 5 9 % % '? I A 30

31 AUTOMAATTIHANOJEN HUOLTO Oras Nova termostaattihana, 1999 Lämpötilan kalibrointi (kuvat 1 ja 2) Tartu lämmönsäätökahvaan tukevalla otteella, ja vedä se irti. Avaa vedentulo. Säädä veden lämpötila sopivaksi lämmönsäätökahvaa apuna käyttäen. Aseta lämmönsäätökahva takaisin karalle siten, että rajoitinnuppi tulee rajoittimen olaketta vasten (kuva 3). Paina lämmönsäätökahva paikoilleen. Sihtitiivisteiden puhdistus (kuva 1) Sulje vedentulo hanalle. Irroita hana seinästä. Puhdista yhdistäjämutterien sisällä olevat sihtitiivisteet ja laita ne paikoilleen. Kiinnitä hana seinään. Avaa vedentulo hanalle ja tarkista moitteeton vedentulo Säätöosan huolto (kuva 3) Sulje vedentulo hanalle. Irrota lämmönsäätökahva (1) ja rajoitin (2) vetämällä. Avaa rihloitettu lukitusmutteri (3) AV 38 mm esim. Oras avaimella. Vedä säätöosa (4) ulos rungosta. Puhdista säätöosa ja sihtiverkot juoksevan veden alla esim. pehmeällä harjalla. Tarvittaessa vaihda uusi säätöosa. Voitele O-renkaat O-rengasrasvalla ja työnnä säätöosa takaisin hanarunkoon. Asenna rihloitettu lukitusmutteri ja rajoitin. Suorita lämpötilan kalibrointi. Asenna lämmönsäätökahva ja tarkista samalla hanan moitteeton toiminta. Käyttöventtiilin vaihto (kuva 4) Sulje vedentulo hanalle. Tartu tukevalla otteella kahvaan (2) ja vedä se irti. Kierrä käyttöventtiili (3) irti hanarungosta (AV 17 mm). Asenna uusi käyttöventtiili ja työnnä kahva paikalleen. 3. % 4. 31

32 AUTOMAATTIHANOJEN HUOLTO Oras Oramix pressostaattihana, Lämpötilan kalibrointi Tarkista asennuksen ja huollon jälkeen, antaako hana rajoitinnupin kohdalla halutun lämpöistä vettä. Ellei näin ole, on hana säädettävä uudelleen käyttöpaikan olosuhteita vastaavaksi. Poista säätökahvan peitenasta (4a) ja sen alta paljastuva ruuvi (4b) ja aluslevy (4c). Etsi halutun lämpöinen vesi säätökahvaa (4) kääntämällä ja tarvittaessa rajoitinnuppia painamalla. Vedä säätökahva pois, kääntymistä varoen. Työnnä säätökahva takaisin siten, että sen rajoitinnuppi tulee rajoittimessa olevaa olaketta vasten. Rajoitinnuppi on tällöin Oramixin kotelossa olevan punaisen nuolenkärjen kohdalla. Kiinnitä säätökahva aluslevyllä ja ruuvilla sekä paina peitenasta paikoilleen. Säätöosan huolto Sulje vedentulo hanalle. Varmista veden tulon loppuminen avaamalla hanan käyttöventtiili. Poista säätökahva (4). Poista ensin peitenasta (4a) ja sen alta paljastuva ruuvi (4b) ja aluslevy (4c). Tällöin säätökahva lähtee vetämällä pois. Poista rajoitin vetämällä. Kierrä säätöosa (1) AV 20 mm irti hanarungosta ja vedä se ulos edestakaisin pyöritellen. Vedä hanan sisäosa (1) ulos, edestakaisin pyöritellen. Poista säätöosaan, siivilöihin jne. kertynyt lika esim. harjalla ja vedellä. (Vaihda tarvittaessa säätöosa). Varmista säätöosan toiminta. Männän on liikuttava herkästi säätöholkin sisällä päittäin ravistamalla. Työnnä säätöosa takaisin rungon sisään edestakaisin pyöritellen ja kiristä kiinni. Asenna rajoitin, olake kotelossa olevan sinipunaisen merkin kohdalle. Paina säätökahva paikoilleen, jolloin rajoitinnuppi tulee rajoittimessa olevaa olaketta vasten. Avaa vedentulo hanalle ja suorita lämpötilan kalibrointi. Käyttöventtiilin vaihto Sulje vedentulo hanalle. Tartu tukevalla otteella kahvaan (5) ja vedä se irti. Kierrä käyttöventtiili (6) irti hanarungosta AV 17 mm. Asenna uusi käyttöventtiili ja työnnä kahva paikalleen kuvan osoittamaan asentoon. Huom Mikäli kuuma- ja kylmävesiputket ovat vaihtaneet paikkaa, käytetään lämmösäätökahvan asennussarjaa ? > = 32

33 AUTOMAATTIHANOJEN HUOLTO Oras Oramix pressostaattihana, 2001 Lämpötilan kalibrointi (Kuva 1) Tartu lämmönsäätökahvaan tukevalla otteella, ja vedä se irti Avaa vedentulo Säädä veden lämpötila sopivaksi lämmönsäätökahvaa apuna käyttäen Aseta lämmönsäätökahva takaisin karalle siten, että rajoitinnuppi tulee rajoittimen olaketta vasten Paina lämmönsäätökahva paikoilleen + 1. Roskasiivilöiden puhdistus (Kuva 2) Sulje vedentulo hanalle Irroita hana seinästä Puhdista yhdistäjämutterien sisällä olevat sihtitiivisteet tai vaihda ne uusiin Kiinnitä hana seinään Avaa vedentulo hanalle ja tarkista moitteeton toiminta Säätöosan huolto (Kuvat 1 ja 3) Sulje vedentulo hanalle. Irrota lämmönsäätökahva (4a) ja rajoitin (4b) vetämällä. Kierrä säätöosa (1) irti hanarungosta. Puhdista säätöosa juoksevan veden alla esim. pehmeällä harjalla, tai tarvittaessa vaihda uusi säätöosa. Voitele o-renkaat o-rengasrasvalla (Oras ) ja työnnä säätöosa takaisin hanarunkoon. Kiristä säätöosa ja asenna rajoitin. Suorita lämpötilan säätö. Asenna lämmönsäätökahva (4) ja tarkista samalla hanan moitteeton toiminta. Käyttöventtiilin vaihto (Kuva 3) Sulje vedentulo hanalle Tartu tukevalla otteella kahvaan (5) ja vedä se irti. Kierrä käyttöventtiili (6) irti hanarungosta AV 17 mm. Asenna uusi käyttöventtiili, kiristysmomentti Nm. Työnnä kahva paikalleen. Huom Mikäli kuuma- ja kylmävesiputket ovat vaihtaneet paikkaa, käytetään lämmösäätökahvan asennussarjaa % 2. > = 3. 33

34 SUIHKUTANGOT Suihkutanko Apollo, 1982 Suihkutanko Fontana, 2004 varaosat sivulla 72 varaosat sivulla 73 34

35 SUIHKUTANGOT Suihkutanko Sensiva, 1994 varaosat sivulla 72 ) : E 35

36 PESUKONEVENTTIILIT Vesikytkentä Näihin hanoihin kytkettävien pesukoneiden pitää olla varustettu takaisinimusuojin. Nuolella merkitty putki (G 1/2 uk.) kytketään pesukoneelle. Ellei pesukonetta kytketä venttiiliin, pitää pesukoneelle lähtevä liitin tulpata mukana seuraavalla G1/2 hattumutterilla. Tehtaalta toimitettaessa pesukoneventtiili antaa kylmää vettä, kahva kääntyy vasemmalle. Keskiasennossa venttiili on kiinni. Tarvittaessa voidaan venttiili muuttaa antamaan kuumaa vettä, kahva kääntyy tällöin oikealle. Pesukoneventtiilien huolto Varaosat sivulla 66 Oras Safira keittiöhanat pesukoneventtiilein, Sulje vedentulo hanalle. Irrota kahva. Huomioi rajoittimen (2) asento ja vedä se pois. Irrota karapesä (3). Tarkista tiivisteet (6) ja tiivistelevyt (5), vaihda tarvittaessa uusiin. Kokoonpantaessa voidellaan tiivistelevyjen (5) tiiviste- ja liukupinta ohuelti O-rengasrasvalla ja painetaan vastakkain edestakaisin liikuttelemalla niin, että ne tarttuvat toisiinsa. Kokoa ensin kara (4) ja tiivistelevysarja (5) karapesään (3). Työnnä koottu karapesä paikoilleen niin, että ohjaustappi menee levyn vastaavaan uraan. Paina kara pohjaan ja kierrä karapesä paikoilleen koko ajan samalla karan päästä painaen. Asenna rajoitin ja kahva paikoilleen alkuperäiseen asentoon (kts. sivu 20). D = K I J= F F E ) * 6 EEL EI JA F E J= EK K F E J= 36

37 PESUKONEVENTTIILIT Oras Vienda, ja Oras Vega, keittiöhanat pesukoneventtiilein (kuva 1) 1. Huolto Sulje vedentulo hanalle. Irrota hanan osat kuvan mukaisessa numerojärjestyksessä. Tarkista kaikki osissa (10) ja (11) olevat kumitiivisteet. Voitele osat O-rengasrasvalla. Kokoa osat takaisin käänteisessä järjestyksessä. Katso vedenvalinta kylmä/kuuma s. 21 ' Oras Linea, Oras Vienda ja Oras Vega, 2000 keittiöhanat pesukoneventtiilein (kuva 2) Huolto Sulje vedentulo hanalle. Käännä pesukoneventtiili auki asentoon. Irrota kahvan ruuvi (1) ja vedä kahva (2) ulos. Kierrä karapesä (3) irti hananrungosta (AV 17 mm). Puhdista ja voitele tiivisteet o-rengasrasvalla tai vaihda uusi karapesä. Varmista että venttiili on auki-asennossa ja kierrä karapesä takaisin hanarunkoon. Työnnä O-rengas (4) karapesän ja kotelon väliin. Kierrä pesukoneventtiili kiinni-asentoon. Työnnä kahva paikoilleen (kahva ylöspäin). Kiinnitä ruuvi. % 2. Huom tehdyissä malleissa venttiilissä on ainoastaan kylmävesikytkentä mahdollista ja jälkeen valmistetut mallit kts. vedenvalinta kylmä/ kuuma sivulta 21 37

38 PESUKONEVENTTIILIT Käyttöventtiilin vaihto, /2004 Varaosat sivuilla 81 ja 83 Irrota liitokset (ø 10 ja G 1/2) Kierrä runko (1) irti Vaihda käyttöventtiili (2) = N / Käyttöventtiilin vaihto, 05/2004 Varaosat sivuilla 81 ja 83 Sulje vedentulo hanalle. Vedä kahva (1) irti. Kierrä käyttöventtiili (2) irti hananrungosta (AV 17 mm) Puhdista ja voitele tiivisteet o-rengasrasvalla tai vaihda uusi käyttöventtiili. Kierrä pesukoneventtiili kiinni-asentoon. Työnnä kahva paikoilleen alkuperäiseen asentoon. 38

39 VIEMÄRÖINTI Viemäröintirengas Solumuovitiiviste ø 60/40x /10 2 Muototiiviste ø 70/50x6, /10 3 Ruuvi M6x % Viemäröintirenkaan asennus vesilukkoon. Viemäröintiliitin 173 Viemäröintiliittimen asennus 1 Lappoventtiili ø 32 ø 20 39

40 VAIHTIMET Vaihdinjuoksuputki Varaosat sivulla 70 Vaihtimen ja liitosnipan vaihto Irrota suihkuletku. Kierrä liitosnippa (1) irti (6k-10 mm). Irrota vaihdin (2) kiertämällä ja vedä se ulos rungosta. Työnnä uusi vaihdin varovasti runkoon ja kiristä se käsin Kierrä uusi liitosnippa (1) paikalleen ja kiristä se avaimella Asenna suihkuletku Vaihdin Varaosat sivulla 70 Vaihdinjuoksuputki % Vaihdin Varaosat sivulla 67 (sopii Vienda, Linea ja Vega ammehanoihin) 40

41 VAIHTIMET Painettava palautuva vaihdin Vaihdin piiloasennus vipuhanaan , , 1990 Kolmitieventtiili suihkukäyttöön Karapesän vaihto Irrota kahva. Kierrä auki kansi (5) ja vaihda karapesäke. Aseta rajoitin (3) uritukseen olake pystysuunnassa ja vasemmalle puolelle (katso kuva). Työnnä kahva paikoilleen niin, että karan (4) ja kahvan merkkiviivat tulevat kohdakkain. 2 Kiinnitä ruuvi karan merkkiviiva Piiloasennettava sulkuventtiili Yleisvaraosa piiloasennettaviin sulkuventtiileihin Huolto Poista vanha yläosa ja käyttöventtiili Puhdista runko sisältä. kahvan merkkiviiva Kokoonpano Kierrä käyttöventtiili (3) paikoilleen. Kierrä soviterengas (2) paikoilleen ja säädä korkeus sopivaksi säätömutterilla. Poista peitelaippa yläosasta (1). Kierrä yläosa (1) paikoilleen käsin. Vedä kahva ulos. Kiristä yläosa (1) holkin avainvälistä. Työnnä peitelaippa paikoilleen. Paina kahva paikoilleen. % % 41

42 VAIHTIMET Vienda 1750E ja 1755E, 2000 Varaosat sivulla 67 Vaihtimen huolto tai vaihto Juoksuputkea ei tarvitse irrottaa alustastaan irrota joustavat letkut (11) ja (16). kierrä vaihtimen nuppi (3) ja nupin alla oleva kiinnitysmutteri (4) irti. Irrota o-rengas (18), (varo vahingoittamasta o-rengasta). kierrä vaihdinyksikkö (19) irti kierreputkesta (5). kierrä vaihdin irti vaihdinyksiköstä puhdista vaihdin tai vaihda tarvittaessa uuteen. voitelele o-renkaat o-rengasrasvalla ja kokoa päinvastaisessa järjestyksessä. Suihkuletkun vaihto - ammeen päältä Suihkuletku vaihdetaan suihkunpitimen (12) läpi, jolloin vedetään suihkuletku (15) ja joustavan letkun (16) liitososa näkyville. Kierretään suihkuletku irti joustavasta letkusta ja korvataan se uudella. % / ' / % / ' / / 42

43 PAINONAPPIVENTTIILI Painonappiventtiii , 1989 Varaosat sivulla 70 Toiminta Oras-painonappiventtiili on itsesulkeutuva venttiili suihkukäyttöön ja on vaihtokelpoinen G 1/2 käyttöventtiilin tilalle esim. Oramix-suihkuhanaan. Venttiili sulkee säädetyn ajan jälkeen automaattisesti suihkuveden virtaaman hanalta. Painonappiventtiilillä voidaan veden virtausaikaa säätää portaattomasti noin sekuntiin. Painonappiventtiili on ennen käyttöönottoa säädettävä vastaamaan käyttökohteen veden paineolosuhteita. Säädetty virtausaika saattaa vaihdella eri käyttökerroilla riippuen käyttöhetkellä veden virtauspaineesta ja valitusta veden lämpötilasta. Virtauspaineen tai lämpötilan noustessa virtausaika Iyhenee. Laskuhana Oramix Virtauksen rajoitin Sovitesarja ' ' Painonappilaskuhana kattosuihkuasennuksena vaatii virtauksen rajoittimen Virtauspaine Painonappihana toimii virtauspaineella kpa. Virtauksen rajoitin Painonappiventtiilin mukana toimitetaan virtauksen rajoitin, joka asennetaan hanarungon ø 20.7 mm poraukseen. Käytettäessä painonappiventtiiliä laskuhanan :n ja kattosuihkuputken kanssa, tulee käyttää G 1/2 virtauksenrajoitinta , joka asennetaan kattosuihkuputken ja suihkusiivilän väliin. Virtauksen rajoitin estää tarpeettoman suuren virtauksen hanasta, sekä aiheuttaa venttiilille sen tarvitseman vastapaineen. Huom Painonappiventtiiliä ei suositella käytettäväksi automaattivaihtimen yhteydessä, koska vedentulon lakattua automaattivaihdin kääntää virtauksen juoksuputken puolelle. Kun haluaa uuden suihkun, joutuu painamaan painonappiventtiilistä ja vetämään automaattivaihtimesta virtaussuunnan suihkulle. Tällöin hanan käyttömukavuus ei ole paras mahdollinen. 43

44 PAINONAPPIVENTTIILI Asennus ja virtausajan säätö Upota painonappiventtiili pystyasennossa vesiastiaan ja anna venttiilin täyttyä vedellä (kuva 1). Työnnä säätöneula reikään ja kierrä sitä 2 mm kuusiokoloavaimella noin 3 5 kierrosta sisään, venttiilin ollessa veden alla (kuva 2). Kierrä vesitäytetty painonappiventtiili hanarunkoon ja kiristä venttiilirungosta (AV 30 mm) avaimella. Kohdista kansiosa oikeaan asentoon (kuva 3) ja kiristä se paikoilleen (AV 41 mm). Avaa tulovedet ja kierrä säätöneula ensin ihan pohjaan ja sen jälkeen tarvittavat kierrokset auki (yksi kierros vastaa n. 10 sekunnin virtausaikaa). Asenna virtauksenrajoitin (katso edellinen sivu). Laukaise painonappi muutaman kerran ja suorita virtausajan tarkistus. Säädä suihkulämpöisen veden virtausaika haluamaksesi (esim. 30 sekuntia) säätöneulaa kiertäen. Paina lopuksi merkkinasta paikoilleen. Säätöneulan puhdistus Mikäli virtausaika ajan myötä pitenee, tai venttiili ei sulkeudu, tulee säätöneula puhdistaa siihen kerrostuneesta liasta: Sulje tulovedet hanalle.*) Poista merkkinasta esim. veitsen terällä. Kierrä 2 mm kuusiokoloavaimella säätöneula kokonaan ulos. Puhdista säätöneula huolellisesti, esim. teräsvillalla tai hienolla vesihiomapaperilla ja huuhtele neula. Kierrä neula takaisin reikään ensin ihan pohjaan ja sen jälkeen 3 4 kierrosta auki päin. Avaa tulovedet ja säädä tarvittaessa virtausaika, katso virtausajan säätö. *) Mikäli painonappiventtiili on asennettuna suihkuhuoneeseen, ei tulovesiä välttämättä tarvitse neulan puhdistuksen takia sulkea. Neulan reiästä ja suihkusta tulee tällöin vettä, mutta tekemällä näin ei venttiilin sisälle pääse sen toimintaa haittaavaa ilmaa. Huolto Sulje vedentulo hanalle. Varmista vedentulon loppuminen painamalla painonappia. Kierrä kansiosa irti rungosta. Tarkista tiivisteiden ja kumimuhvin kunto. Vaihda tarvittaessa vioittuneet osat. Kokoa venttiili. Säädä virtausaika

45 DESIGN HANOJEN HUOLTO Oras Aventa, 2003 Varaosat sivulla 60 Asennus = N ' = N J E = J BH E@ = J O HA? A õîë. Juoksuputken kääntymiskulman muuttaminen 45

46 DESIGN HANOJEN HUOLTO Oras Ventura 8150 ja 8170, 2003 Varaosat sivuilla Lämpötilan kalibrointi (tehdasasäätö +38 C) 8150, Roskasiivilöiden puhdistaminen 8150, 8170 BB 46

47 4 1/ 1 ) 4 - / ) 5 4 ) 5 8 ) ) 4 ) ' DESIGN HANOJEN HUOLTO Säätöosan huolto 8150, 8170 BB 5 9 % 9 Lämpötilan kalibrointi sivulla 46 47

48 4 1/ 1 ) 4 - / ) 5 4 ) 5 8 ) ) 4 ) ' DESIGN HANOJEN HUOLTO Vaihdin/säätöosan vaihto BB % ' 48

49 DESIGN HANOJEN HUOLTO Käyttöventtiilin vaihto 8170 BB 5 9 % % 4 1/ 1 ) 4 - / ) 5 4 ) 5 8 ) ) 4 ) ' '? I A 49

50 DESIGN HANOJEN HUOLTO Oras Ventura 8041, 2001 Varaosat sivulla 58 Lämpötilan kalibrointi (tehdassäätö +38 C) (Kuva 1) Tartu määränsäätökahvaan (6) tukevalla otteella, ja vedä se irti Nosta info/rajoitinrengas (7) pois Avaa vedentulo määränsäätökahvaa (6) apuna käyttäen. Säädä veden lämpötila sopivaksi lämmönsäätökahvaa (8) kiertäen (esim. 38 C). Vedä lämmönsäätökahva (8) irti Aseta nyt lämmönsäätökahva takaisin niin että vipu osoittaa eteenpäin. Aseta lämpötilan rajoitinrengas (7) paikoilleen kohdistinmerkkimerkki (10) eteenpäin Sulje vedentulo määränsäätökahvaa (6) apuna käyttäen. Aseta määränsäätökahva paikoilleen. Roskasiivilöiden puhdistus (Kuvat 1 ja 2) Sulje vedentulo hanalle. Irroita kuusiokoloruuvit (5) hanan alta samalla kannatellen hanaa. Puhdista yhdistimien sisällä olevat sihdit (12) ja laita ne takaisin paikoilleen. Kiinnitä hana seinään kuusiokoloruuveilla (5). Avaa vedentulo hanalle ja tarkista hanan moitteeton toiminta. Säätöosan huolto (Kuva 2) Sulje vedentulo hanalle. Irroita kahvat (6 ja 8) ja rajoitin (7). Kierrä vaihtimen kansiosa (13) irti (AV 21). Avaa hanan kuusiokoloruuvit (5), hanaa kannatellen. Vedä hana seinästä. Kierrä poresuuttimet (14) irti sekä suihkuletkun liitin (15) 12 mm kuusiokoloavaimella. Irroita hanan kuoriosa runko-osasta. Poista hammasratas (16). Avaa lukitusmutteri (17) (AV 38). Vedä säätöosa (18) ulos rungosta. Puhdista säätöosa (18) ja sihtiverkot juoksevan veden alla esim. pehmeällä harjalla, tai tarvittaessa vaihda uusi säätöosa. Voitele o-renkaat (19) o-rengasrasvalla (Oras ) ja työnnä säätöosa takaisin hanarunkoon. Kokoa osat päinvastaisessa järjestyksessä. Suorita lämpötilan kalibrointi ohjeen mukaisesti. Vaihdin/säätöosan vaihto (Kuva 2) Sulje vedentulo hanalle. Irroita kahvat (6 ja 8) ja rajoitin (7). Kierrä vaihtimen kansiosa (13) irti (AV 21). Vaihda vioittunut vaihdin/säätöosa (20). Huom Älä paina karan päästä. Kokoa osat päinvastaisessa järjestyksessä. Avaa vedentulo hanalle. Sulje vedentulo määränsäätökahvaa (6) apuna käyttäen. Aseta määränsäätökahva paikoilleen. 50

51 DESIGN HANOJEN HUOLTO 1. % 2. % % ' 51

52 VARAOSAT Il Bagno Alessi by Oras pesuallashana Vipu, täydellinen V 2 Suojakuppi V 3 Kiristysmutteri Säätöosa, täydellinen Pohjatiiviste V 6 Kiinnitysmutteripakkaus V 7 A-poresuutin M24x % Il Bagno Alessi by Oras bidéhana Vipu, täydellinen V 2 Suojakuppi V 3 Kiristysmutteri Säätöosa, täydellinen Pohjatiiviste V 6 Kiinnitysmutteripakkaus V 7 A-poresuutin M24x Pallonivel % 52

53 VARAOSAT Il Bagno Alessi by Oras pesuallashana Vipu, täydellinen V 2 Suojakuppi V 3 Kiristysmutteri Säätöosa, täydellinen A-poresuutin M24x Il Bagno Alessi by Oras amme- ja suihkuhana Kiristysmutteri Säätöosa, täydellinen Vipu, täydellinen V 4 Suojakuppi V 5 D-Poresuutin M28x Vaihtaja V 53

54 VARAOSAT Il Bagno Alessi by Oras suihkuhana Kiristysmutteri Säätöosa, täydellinen Vipu, täydellinen V 4 Suojakuppi V Il Bagno Alessi by Oras amme- ja suihkuhana Vaihdin V 2 Vaihtimen mutteri ja tiiviste V 3 D-Poresuutin M28x Kahva, täydellinen V 5 Käyttöventtiili, keraaminen Läpimenoholkki V 7 Vaihtimen nuppi V % 54

55 VARAOSAT Il Bagno Alessi by Oras amme- ja suihkuhana Vipu, täydellinen V 2 Kuppi, piiloasennus V 3 Kiristysmutteri Säätöosa, täydellinen D-Poresuutin M28x Vaihtimen mutteri ja tiiviste V 7 Vaihdin V % 55

56 VARAOSAT Il Bagno Alessi by Oras ruonko-osa upotettavalle suihkulle Säätöosa, täydellinen Kiristysmutteri Il Bagno Alessi by Oras peitelevy upotettavalle suihkulle Vipu, täydellinen V 2 Kuppi piiloasennus V Il Bagno Alessi by Oras peitelevy vaihtimin upotettavalle suihkulle Vipu, täydellinen V 2 Kuppi piiloasennus V 3 Vaihdin V 56
