1 Vedenkulutus ja -säästö

2 Oras venttiilit omalla lämmönlähteellä varustetussa järjestelmässä

3 Suomen rakentamismääräyskokoelma Vesilaitteisto on mitoitettava vallitsevat paineolosuhteet huomioon ottaen niin, että vesikalusteista saadaan käyttötarkoitukseen nähden riittävä virtaama ilman häiritsevää melua ja haitallisia paineiskuja Suomen rakentamismääräyskokoelmassa annetaan ohjearvot vesikalusteiden virtaamille käyttöpaikoittain Pesuallashanat 6 l/min (0.1 l/s) Keittiöhanat 12 l/min (0.2 l/s) Suihkuhanat 12 l/min (0.2 l/s) Ammeen täyttöhanat 18 l/min (0.3 l/s) Ohjearvoihin sallitaan poikkeamaa 70% 150% virtaamasta 3

4 Vedenkulutuksen järkevöittäminen Vedenkulutusta voi pienentää tinkimättä mukavuudesta Seuraavilla teknisillä asioilla voidaan vaikuttaa: Perusvirtaaman alentaminen Ylisuuren virtaaman leikkaaminen Paineen vakioiminen Veden hukkakäytön estäminen Omien käyttötottumusten muuttaminen on tärkeää Vuotavien hanojen ja wc-istuimien korjaaminen

5 Perusvirtaaman alentaminen Vanhojen kaksiotehanojen vedenkulutus (perusvirtaama) on tarpeettoman suuri Ylimääräinen vesi ei lisää käyttömukavuutta hukkajuoksutusta Normivirtaamat: Pesuallas 6 l/min Keittiö ja suihku 12 l/min Amme 18 l/min

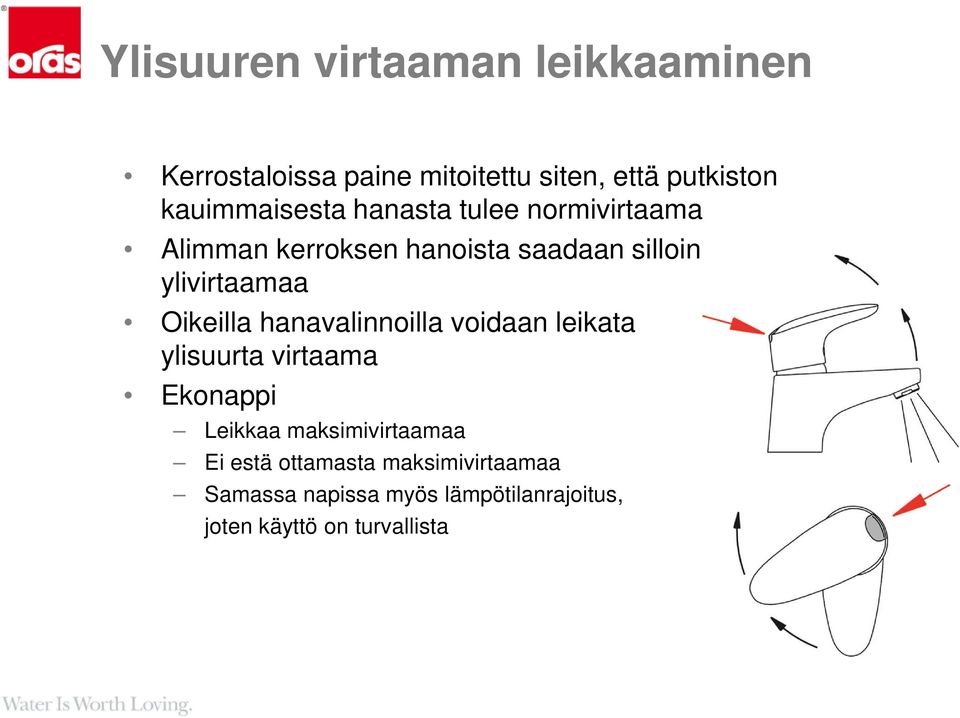

6 Ylisuuren virtaaman leikkaaminen Kerrostaloissa paine mitoitettu siten, että putkiston kauimmaisesta hanasta tulee normivirtaama Alimman kerroksen hanoista saadaan silloin ylivirtaamaa Oikeilla hanavalinnoilla voidaan leikata ylisuurta virtaama Ekonappi Leikkaa maksimivirtaamaa Ei estä ottamasta maksimivirtaamaa Samassa napissa myös lämpötilanrajoitus, joten käyttö on turvallista

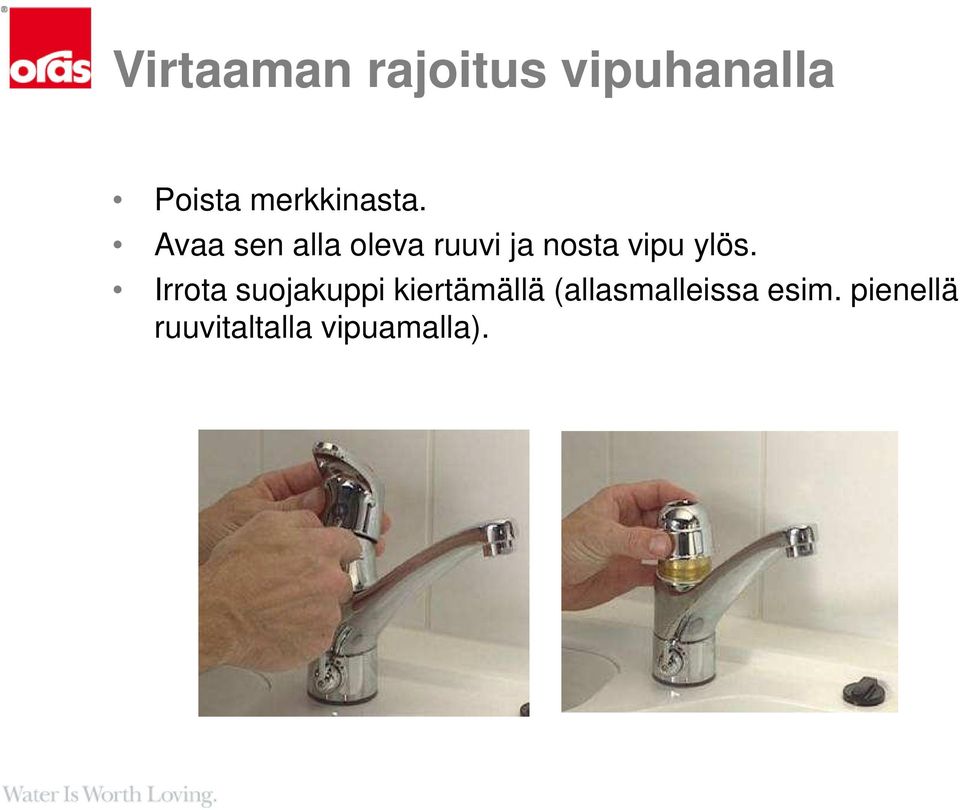

7 Virtaaman rajoitus vipuhanalla Poista merkkinasta. Avaa sen alla oleva ruuvi ja nosta vipu ylös. Irrota suojakuppi kiertämällä (allasmalleissa esim. pienellä ruuvitaltalla vipuamalla).

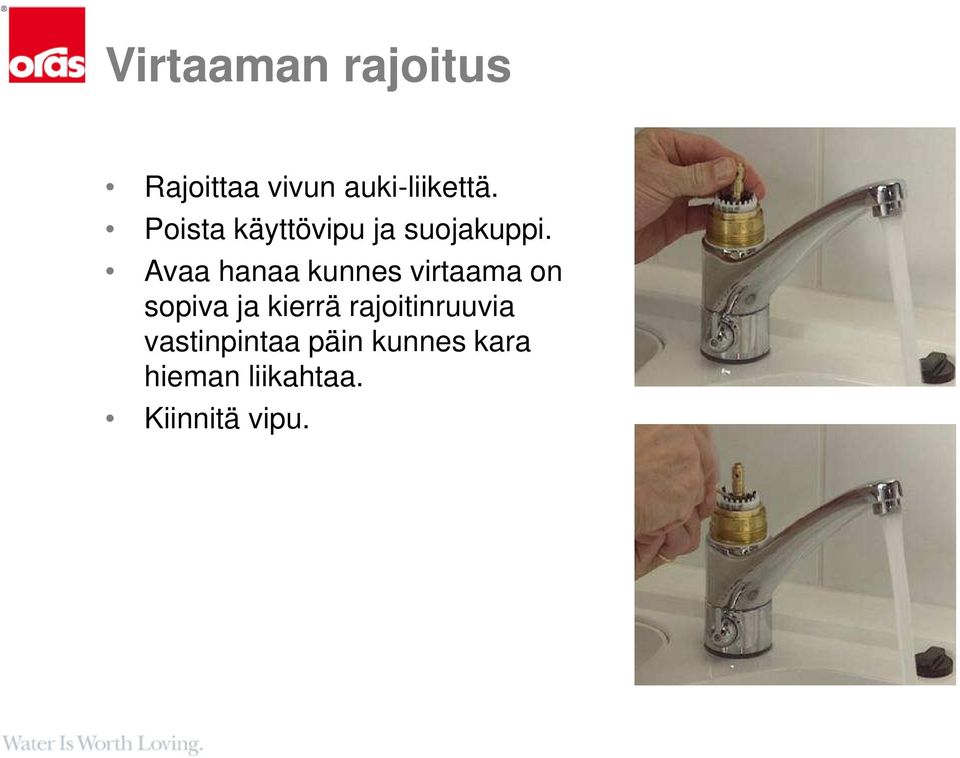

8 Virtaaman rajoitus Rajoittaa vivun auki-liikettä. Poista käyttövipu ja suojakuppi. Avaa hanaa kunnes virtaama on sopiva ja kierrä rajoitinruuvia vastinpintaa päin kunnes kara hieman liikahtaa. Kiinnitä vipu.

9 6 l/min Mitataan siten, että hana on täysin auki kylmältä puolelta. Normivirtaamat: Pesuallas 6 l/min Keittiö ja suihku 12 l/min Amme 18 l/min Ylimääräinen vesi ei lisää käyttömukavuutta hukkajuoksutusta Yleensä pienempikin virtaama on käyttötarkoitukseen riittävä

10 Paineen vakioiminen Leikkaa kunnallisen vesijohtoverkoston ylipaineen pois Pitää hanalle tulevan paineen halutulla tasolla Ehkäisee ylipaineesta johtuvan veden liiallisen virtaaman Vähentää veden- ja energian kulutusta Vähentää virtaamasta johtuvia putkiston ääniongelmia Vähentää verkostoon asennettujen laitteiden aiheuttamia paineiskuja Pienentää putkistojen korroosiovaurioita

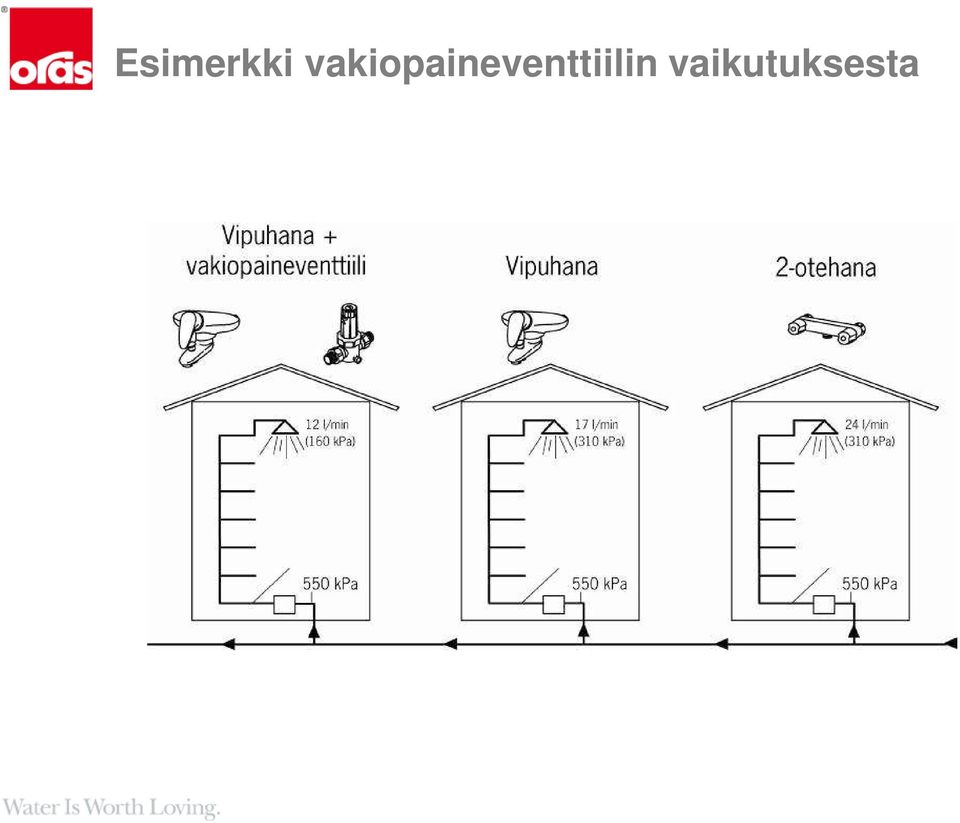

11 Esimerkki vakiopaineventtiilin vaikutuksesta

12 Asennusvaihtoehdot Omakoti- ja rivitaloissa Kerrostaloissa Huoneistokohtaisessa paineen vakioinnissa

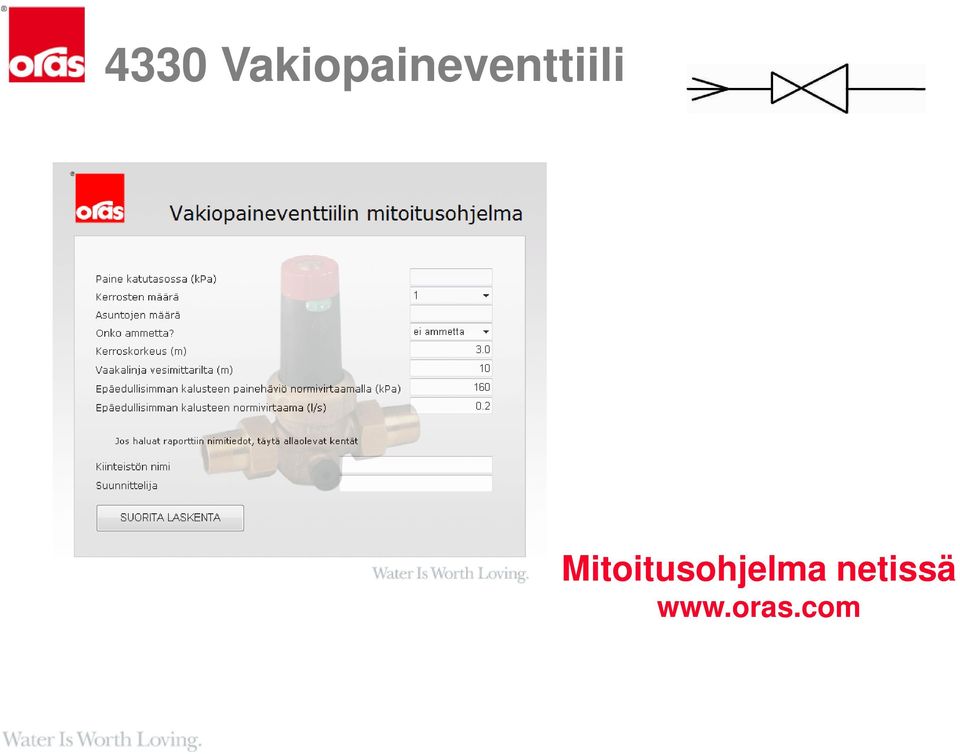

13 4330 Vakiopaineventtiili Mitoitusohjelma netissä

14 Käyttötottumusten muuttaminen Käytä vettä vain silloin, kun tarvitset sitä Suihku Parranajo Hammaspesu Keittiö WC Ja paljon muuta

15 Veden hukkakäytön estäminen Veden kulutuksesta huomattava osa hukkajuoksutusta Julkisissa vedenkäyttötiloissa sitä ei koeta omana kulueränä Hanavalinnoilla voidaan estää hukkakäyttöä Oras Electra Vettä virtaa vain silloin, kun käsiä pestään Hanaa ei voi unohtaa auki

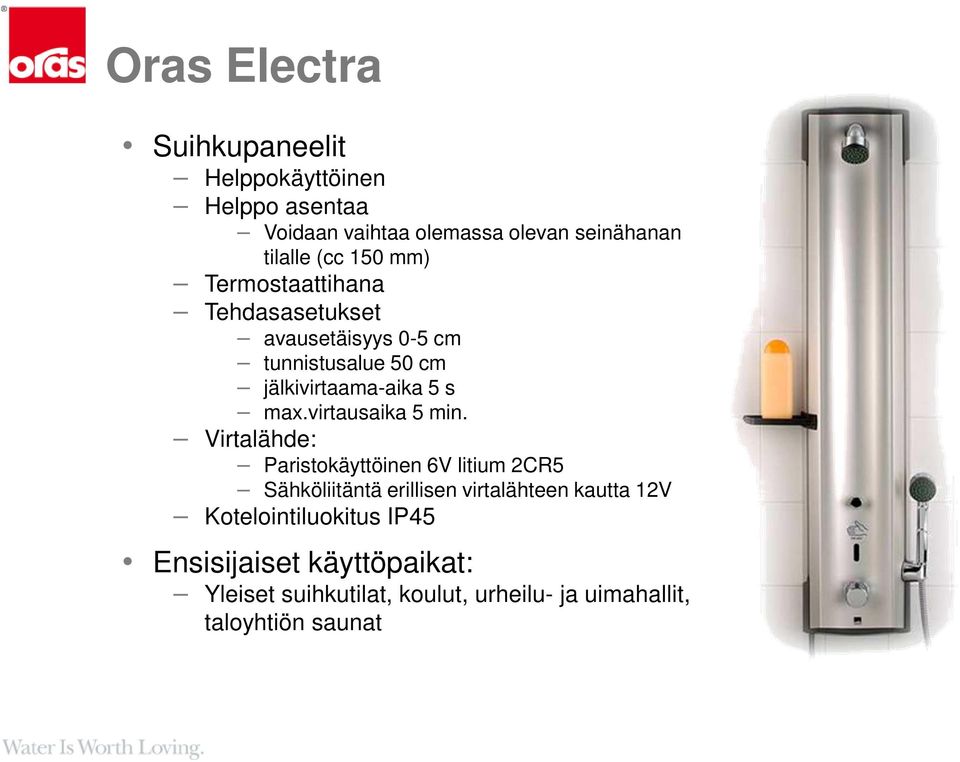

16 Oras Electra Suihkupaneelit Helppokäyttöinen Helppo asentaa Voidaan vaihtaa olemassa olevan seinähanan tilalle (cc 150 mm) Termostaattihana Tehdasasetukset avausetäisyys 0-5 cm tunnistusalue 50 cm jälkivirtaama-aika 5 s max.virtausaika 5 min. Virtalähde: Paristokäyttöinen 6V litium 2CR5 Sähköliitäntä erillisen virtalähteen kautta 12V Kotelointiluokitus IP45 Ensisijaiset käyttöpaikat: Yleiset suihkutilat, koulut, urheilu- ja uimahallit, taloyhtiön saunat
