1 VIPUHANAT AE ART-ELITE-SARJA KÄYTTÖ-, ASENNUS JA HUOLTO-OHJEET

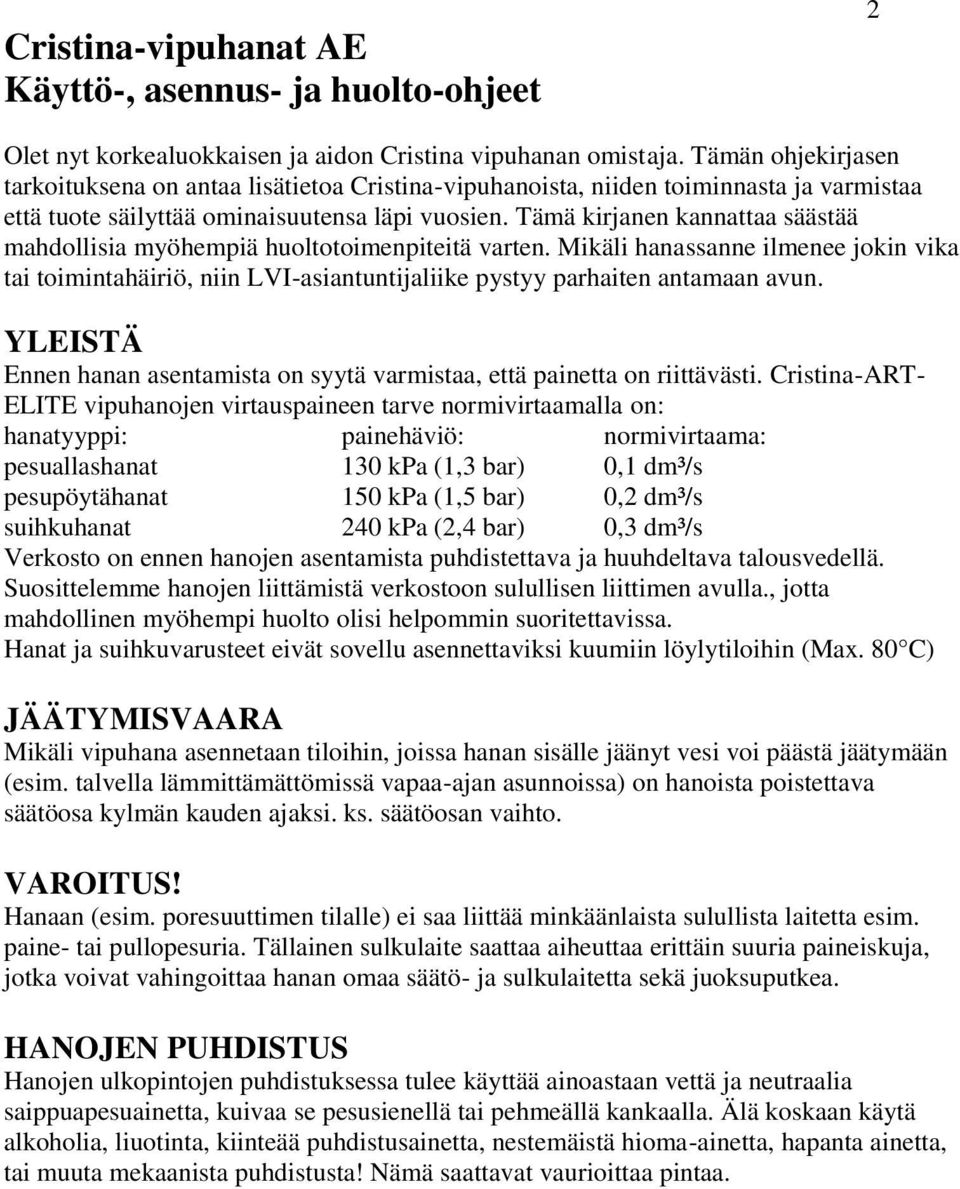

2 Cristina-vipuhanat AE Käyttö-, asennus- ja huolto-ohjeet 2 Olet nyt korkealuokkaisen ja aidon Cristina vipuhanan omistaja. Tämän ohjekirjasen tarkoituksena on antaa lisätietoa Cristina-vipuhanoista, niiden toiminnasta ja varmistaa että tuote säilyttää ominaisuutensa läpi vuosien. Tämä kirjanen kannattaa säästää mahdollisia myöhempiä huoltotoimenpiteitä varten. Mikäli hanassanne ilmenee jokin vika tai toimintahäiriö, niin LVI-asiantuntijaliike pystyy parhaiten antamaan avun. YLEISTÄ Ennen hanan asentamista on syytä varmistaa, että painetta on riittävästi. Cristina-ART- ELITE vipuhanojen virtauspaineen tarve normivirtaamalla on: hanatyyppi: painehäviö: normivirtaama: pesuallashanat 130 kpa (1,3 bar) 0,1 dm³/s pesupöytähanat 150 kpa (1,5 bar) 0,2 dm³/s suihkuhanat 240 kpa (2,4 bar) 0,3 dm³/s Verkosto on ennen hanojen asentamista puhdistettava ja huuhdeltava talousvedellä. Suosittelemme hanojen liittämistä verkostoon sulullisen liittimen avulla., jotta mahdollinen myöhempi huolto olisi helpommin suoritettavissa. Hanat ja suihkuvarusteet eivät sovellu asennettaviksi kuumiin löylytiloihin (Max. 80 C) JÄÄTYMISVAARA Mikäli vipuhana asennetaan tiloihin, joissa hanan sisälle jäänyt vesi voi päästä jäätymään (esim. talvella lämmittämättömissä vapaa-ajan asunnoissa) on hanoista poistettava säätöosa kylmän kauden ajaksi. ks. säätöosan vaihto. VAROITUS! Hanaan (esim. poresuuttimen tilalle) ei saa liittää minkäänlaista sulullista laitetta esim. paine- tai pullopesuria. Tällainen sulkulaite saattaa aiheuttaa erittäin suuria paineiskuja, jotka voivat vahingoittaa hanan omaa säätö- ja sulkulaitetta sekä juoksuputkea. HANOJEN PUHDISTUS Hanojen ulkopintojen puhdistuksessa tulee käyttää ainoastaan vettä ja neutraalia saippuapesuainetta, kuivaa se pesusienellä tai pehmeällä kankaalla. Älä koskaan käytä alkoholia, liuotinta, kiinteää puhdistusainetta, nestemäistä hioma-ainetta, hapanta ainetta, tai muuta mekaanista puhdistusta! Nämä saattavat vaurioittaa pintaa.

Tämä kirjanen kannattaa säästää mahdollisia myöhempiä huoltotoimenpiteitä varten. Mikäli hanassanne ilmenee jokin vika tai toimintahäiriö, niin LVI-asiantuntijaliike pystyy parhaiten antamaan avun.

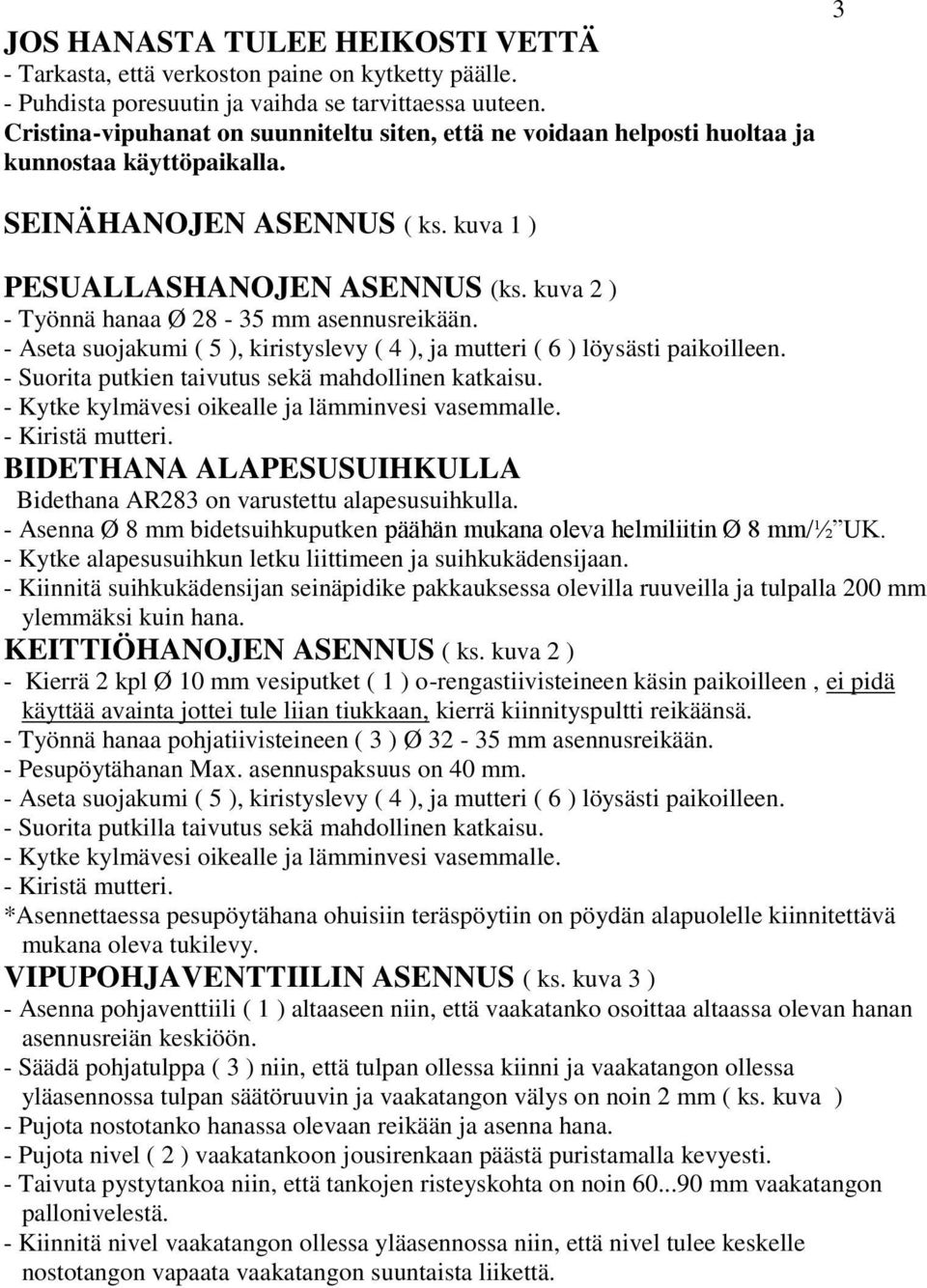

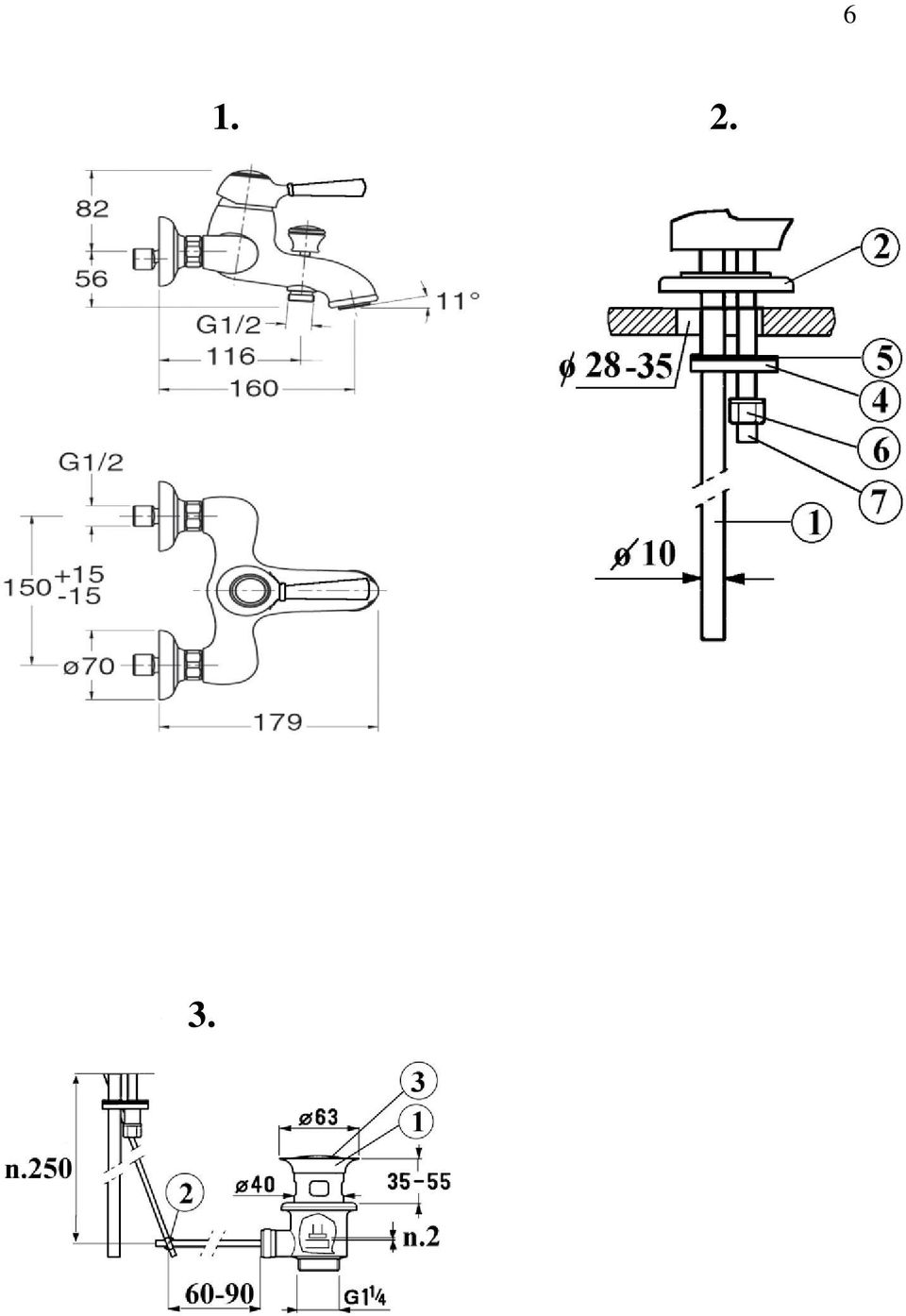

3 JOS HANASTA TULEE HEIKOSTI VETTÄ - Tarkasta, että verkoston paine on kytketty päälle. - Puhdista poresuutin ja vaihda se tarvittaessa uuteen. Cristina-vipuhanat on suunniteltu siten, että ne voidaan helposti huoltaa ja kunnostaa käyttöpaikalla. SEINÄHANOJEN ASENNUS ( ks. kuva 1 ) PESUALLASHANOJEN ASENNUS (ks. kuva 2 ) - Työnnä hanaa Ø mm asennusreikään. - Aseta suojakumi ( 5 ), kiristyslevy ( 4 ), ja mutteri ( 6 ) löysästi paikoilleen. - Suorita putkien taivutus sekä mahdollinen katkaisu. - Kytke kylmävesi oikealle ja lämminvesi vasemmalle. - Kiristä mutteri. BIDETHANA ALAPESUSUIHKULLA Bidethana AR283 on varustettu alapesusuihkulla. - Asenna Ø 8 mm bidetsuihkuputken päähän mukana oleva helmiliitin Ø 8 mm/½ UK. - Kytke alapesusuihkun letku liittimeen ja suihkukädensijaan. - Kiinnitä suihkukädensijan seinäpidike pakkauksessa olevilla ruuveilla ja tulpalla 200 mm ylemmäksi kuin hana. KEITTIÖHANOJEN ASENNUS ( ks. kuva 2 ) - Kierrä 2 kpl Ø 10 mm vesiputket ( 1 ) o-rengastiivisteineen käsin paikoilleen, ei pidä käyttää avainta jottei tule liian tiukkaan, kierrä kiinnityspultti reikäänsä. - Työnnä hanaa pohjatiivisteineen ( 3 ) Ø mm asennusreikään. - Pesupöytähanan Max. asennuspaksuus on 40 mm. - Aseta suojakumi ( 5 ), kiristyslevy ( 4 ), ja mutteri ( 6 ) löysästi paikoilleen. - Suorita putkilla taivutus sekä mahdollinen katkaisu. - Kytke kylmävesi oikealle ja lämminvesi vasemmalle. - Kiristä mutteri. *Asennettaessa pesupöytähana ohuisiin teräspöytiin on pöydän alapuolelle kiinnitettävä mukana oleva tukilevy. VIPUPOHJAVENTTIILIN ASENNUS ( ks. kuva 3 ) - Asenna pohjaventtiili ( 1 ) altaaseen niin, että vaakatanko osoittaa altaassa olevan hanan asennusreiän keskiöön. - Säädä pohjatulppa ( 3 ) niin, että tulpan ollessa kiinni ja vaakatangon ollessa yläasennossa tulpan säätöruuvin ja vaakatangon välys on noin 2 mm ( ks. kuva ) - Pujota nostotanko hanassa olevaan reikään ja asenna hana. - Pujota nivel ( 2 ) vaakatankoon jousirenkaan päästä puristamalla kevyesti. - Taivuta pystytankoa niin, että tankojen risteyskohta on noin mm vaakatangon pallonivelestä. - Kiinnitä nivel vaakatangon ollessa yläasennossa niin, että nivel tulee keskelle nostotangon vapaata vaakatangon suuntaista liikettä. 3

kuva 2 ) - Työnnä hanaa Ø 28-35 mm asennusreikään. - Aseta suojakumi ( 5 ), kiristyslevy ( 4 ), ja mutteri ( 6 ) löysästi paikoilleen. - Suorita putkien taivutus sekä mahdollinen katkaisu.

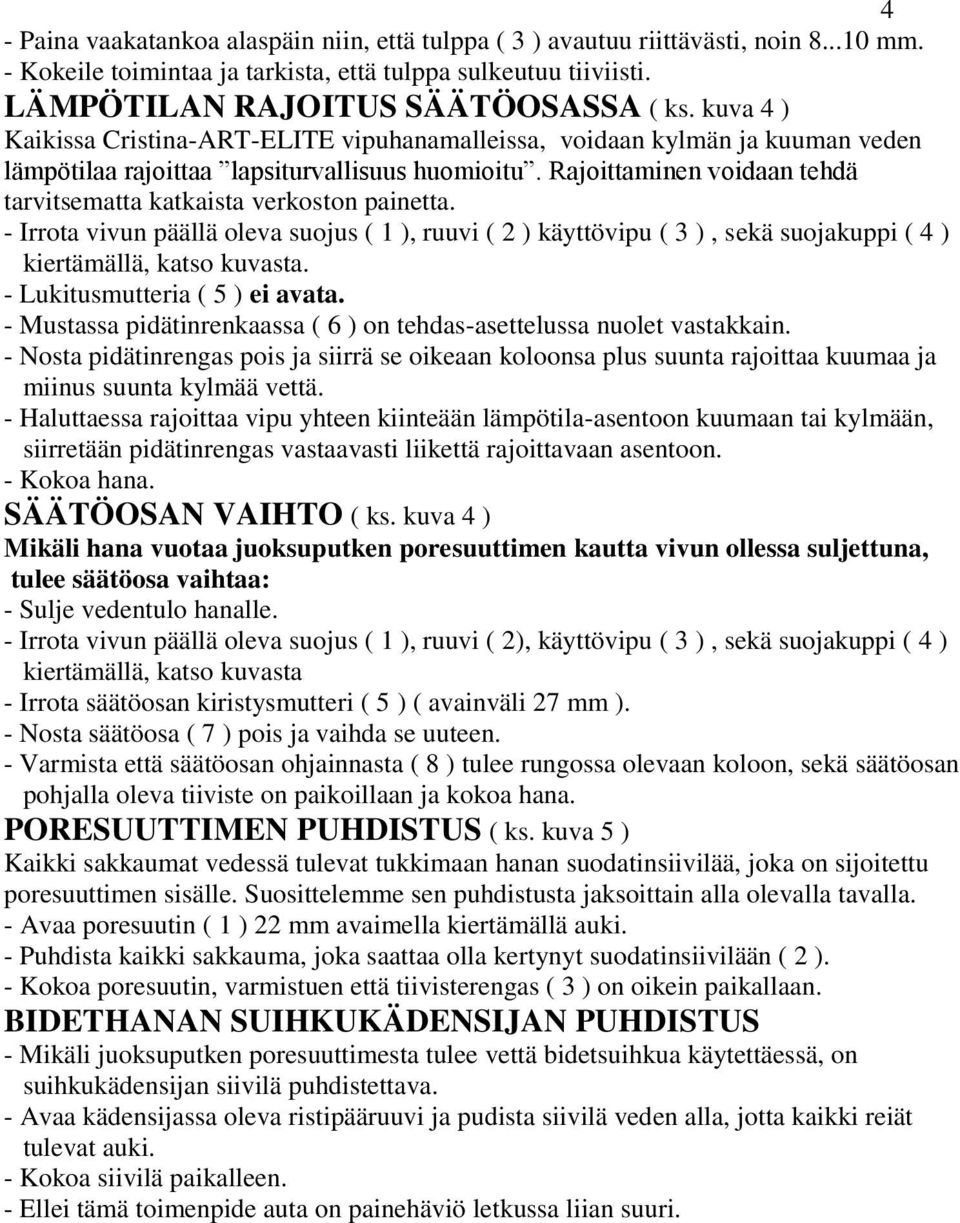

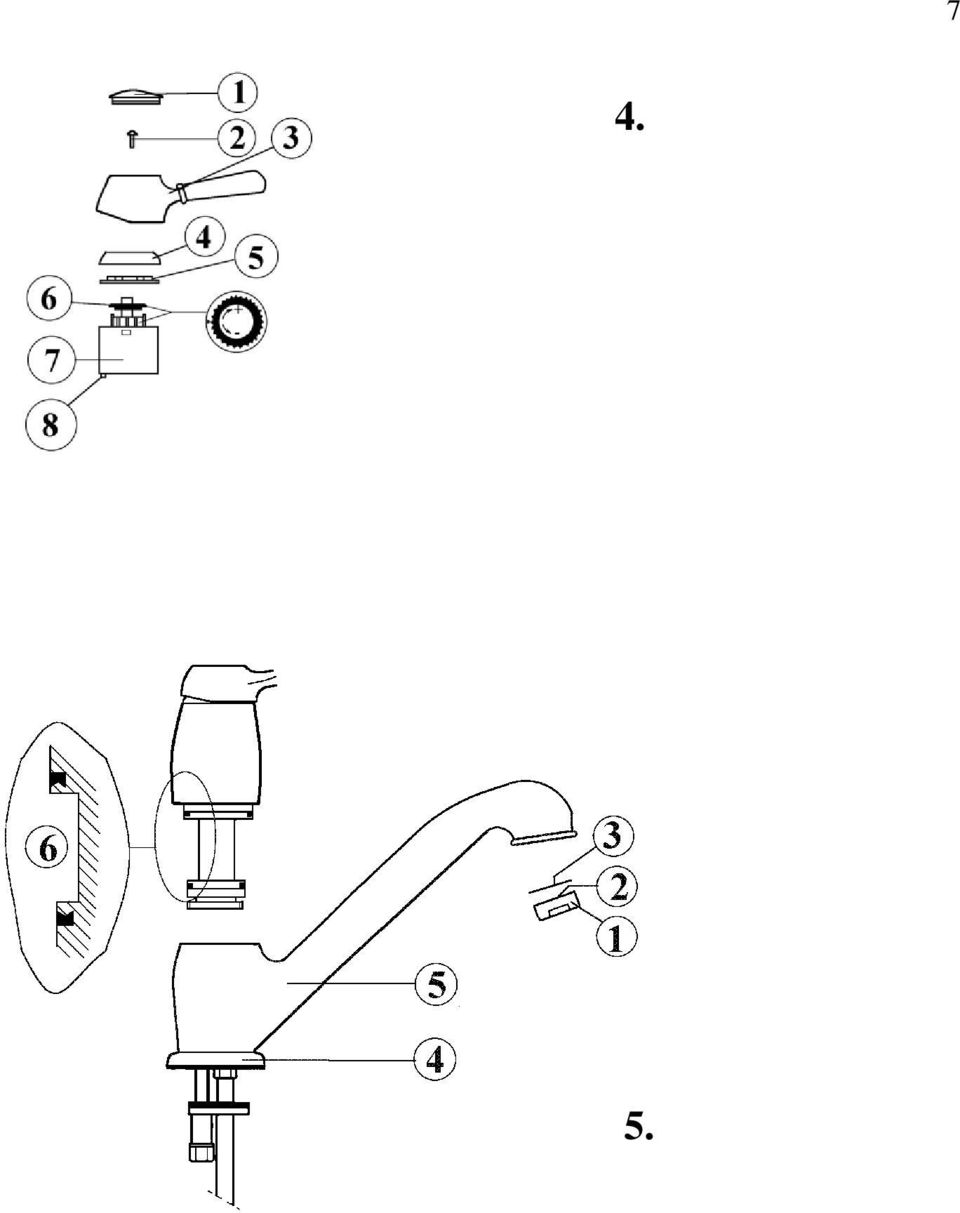

4 4 - Paina vaakatankoa alaspäin niin, että tulppa ( 3 ) avautuu riittävästi, noin mm. - Kokeile toimintaa ja tarkista, että tulppa sulkeutuu tiiviisti. LÄMPÖTILAN RAJOITUS SÄÄTÖOSASSA ( ks. kuva 4 ) Kaikissa Cristina-ART-ELITE vipuhanamalleissa, voidaan kylmän ja kuuman veden lämpötilaa rajoittaa lapsiturvallisuus huomioitu. Rajoittaminen voidaan tehdä tarvitsematta katkaista verkoston painetta. - Irrota vivun päällä oleva suojus ( 1 ), ruuvi ( 2 ) käyttövipu ( 3 ), sekä suojakuppi ( 4 ) kiertämällä, katso kuvasta. - Lukitusmutteria ( 5 ) ei avata. - Mustassa pidätinrenkaassa ( 6 ) on tehdas-asettelussa nuolet vastakkain. - Nosta pidätinrengas pois ja siirrä se oikeaan koloonsa plus suunta rajoittaa kuumaa ja miinus suunta kylmää vettä. - Haluttaessa rajoittaa vipu yhteen kiinteään lämpötila-asentoon kuumaan tai kylmään, siirretään pidätinrengas vastaavasti liikettä rajoittavaan asentoon. - Kokoa hana. SÄÄTÖOSAN VAIHTO ( ks. kuva 4 ) Mikäli hana vuotaa juoksuputken poresuuttimen kautta vivun ollessa suljettuna, tulee säätöosa vaihtaa: - Sulje vedentulo hanalle. - Irrota vivun päällä oleva suojus ( 1 ), ruuvi ( 2), käyttövipu ( 3 ), sekä suojakuppi ( 4 ) kiertämällä, katso kuvasta - Irrota säätöosan kiristysmutteri ( 5 ) ( avainväli 27 mm ). - Nosta säätöosa ( 7 ) pois ja vaihda se uuteen. - Varmista että säätöosan ohjainnasta ( 8 ) tulee rungossa olevaan koloon, sekä säätöosan pohjalla oleva tiiviste on paikoillaan ja kokoa hana. PORESUUTTIMEN PUHDISTUS ( ks. kuva 5 ) Kaikki sakkaumat vedessä tulevat tukkimaan hanan suodatinsiivilää, joka on sijoitettu poresuuttimen sisälle. Suosittelemme sen puhdistusta jaksoittain alla olevalla tavalla. - Avaa poresuutin ( 1 ) 22 mm avaimella kiertämällä auki. - Puhdista kaikki sakkauma, joka saattaa olla kertynyt suodatinsiivilään ( 2 ). - Kokoa poresuutin, varmistuen että tiivisterengas ( 3 ) on oikein paikallaan. BIDETHANAN SUIHKUKÄDENSIJAN PUHDISTUS - Mikäli juoksuputken poresuuttimesta tulee vettä bidetsuihkua käytettäessä, on suihkukädensijan siivilä puhdistettava. - Avaa kädensijassa oleva ristipääruuvi ja pudista siivilä veden alla, jotta kaikki reiät tulevat auki. - Kokoa siivilä paikalleen. - Ellei tämä toimenpide auta on painehäviö letkussa liian suuri.

Rajoittaminen voidaan tehdä tarvitsematta katkaista verkoston painetta. - Irrota vivun päällä oleva suojus ( 1 ), ruuvi ( 2 ) käyttövipu ( 3 ), sekä suojakuppi ( 4 ) kiertämällä, katso kuvasta.

5 HUULITIIVISTEEN JA JUOKSUPUTKEN VAIHTO Hanan vuotaessa juoksuputken ylä- tai alapuolelta ovat huulitiivisteet joko kuluneet tai niissä on epäpuhtauksia. - Sulje vedentulo hanalle. AE523 huulitiivisteet vaihdetaan alapuolen kautta ( ks. kuva 5 ) - Irrota hana pöydästä. - Irrota jalkarengas ( 4 ) kiertämällä. - Irrota juoksuputki ( 5 ) kiertämällä. - Poista vioittuneet huulitiivisteet ( 6 ). Puhdista huolellisesti rungossa olevat tiivisteurat sekä juoksuputken tiivistepinnat. - Asenna uudet huulitiivisteet ja liukurenkaat siten, että alemman tiivisteen huuli on ylöspäin ja ylemmän alaspäin, ylempi huulitiiviste on isompi halkaisijaltaan, kuin alempi ( ks. 6 ). ( Tarvittaessa vaihda juoksuputki ). - Paina juoksuputki paikoilleen. - Kokoa hana takaisin. TÄRKEÄÄ! 1. Rubinetterie Cristinan takuu tälle hanalle on KAKSI VUOTTA ostopäivästä lukien. 2. Tämä takuu kattaa viat mekaanisten osien valmistuksesta, ei virheellistä asennusta, putoamista, huollon puutetta, vauriota jäätymisestä, tiivisteitä, tai asiattomasta korjauksesta ja huollosta. 3. Lämpötilavaurio tulee mitätöimään takuun. 4. Takuu astuu voimaan kassakuitilla, josta käy ilmi ostopäivämäärä ja tuote. 5. Tämä takuu kattaa ainoastaan osat korjaukseen, jotka on todettu olevan vioittuneet, ei kulumisesta johtuvat viat. Takuuvika tapauksessa ota yhteys liikkeeseen, josta tuote on ostettu. 6. Cristina vipuhanojen tippumattomuustakuu (Säätöosalle) on VIISI VUOTTA. Tippumattomuustakuu koskee virhettä, joka ilmenee hanan tippumisena tai vuotona käyttövivun ollessa kiinni asennossa. Tässä tilanteessa JOK Hana Oy toimittaa asiakkaalle veloituksetta uuden säätöosan. Säätöosan vaihdosta asiakas vastaa itse. (Huom! Tippumattomuustakuu ei koske juoksuputken huulitiivisteitä) 7. Rubinetterie Cristina ei tule hyväksymään vastuuta seurannasvahingoista tai satunnasvahingoista, kuten menetetyt voitot tai osien toimimattomuudesta takuukohteessa. 5

- Poista vioittuneet huulitiivisteet ( 6 ). Puhdista huolellisesti rungossa olevat tiivisteurat sekä juoksuputken tiivistepinnat.

8 8 CRS S.p.A. Rubinetterie Cristina ITALIA Maahantuoja: Tahmelan viertotie TAMPERE puh fax sähköp.
