ThinkCentre. Laitteiston osien poisto- ja vaihto-opas Tyypit 8424, 8425, 8428 Tyypit 8171, 8172, 8173

Transkriptio

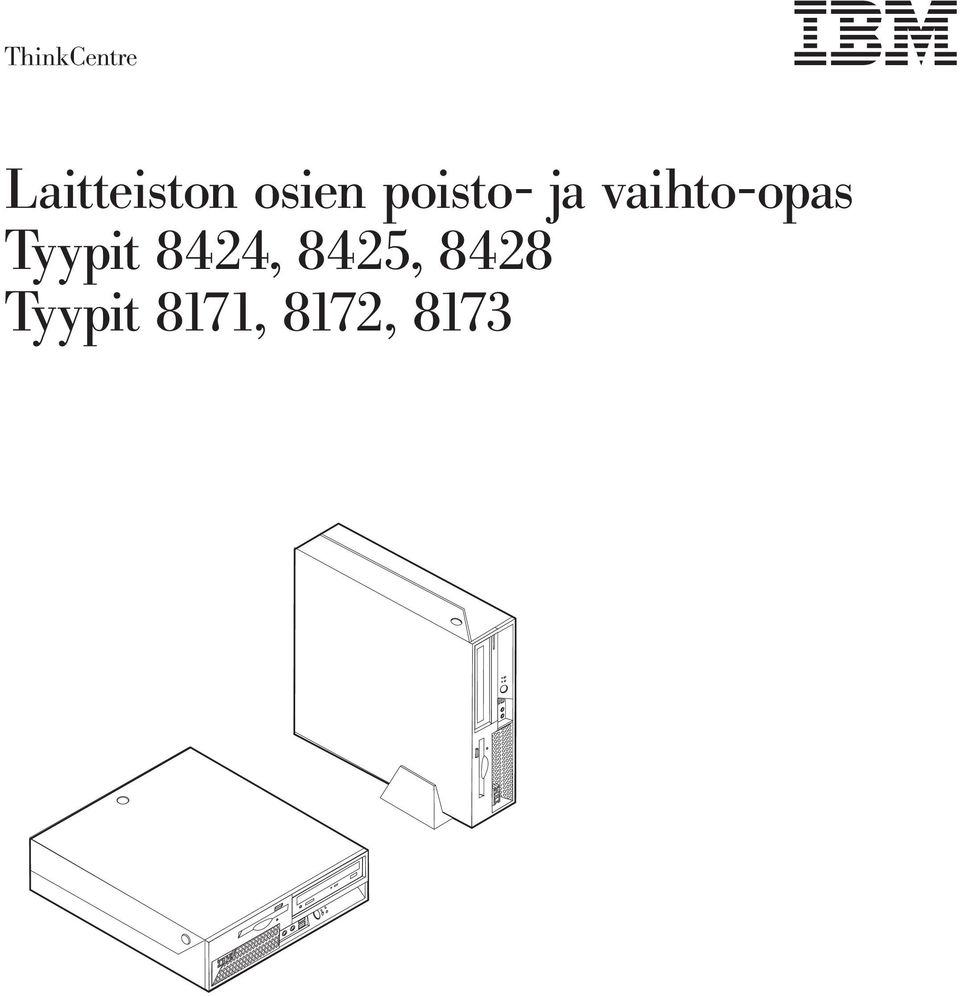

1 ThinkCentre Laitteiston osien poisto- ja aihto-opas Tyypit 8424, 8425, 8428 Tyypit 8171, 8172, 8173

2

3 ThinkCentre Laitteiston osien poisto- ja aihto-opas Tyypit 8424, 8425, 8428 Tyypit 8171, 8172, 8173

4 Ensimmäinen painos (huhtikuu 2004) Copyright International Business Machines Corporation Kaikki oikeudet pidätetään.

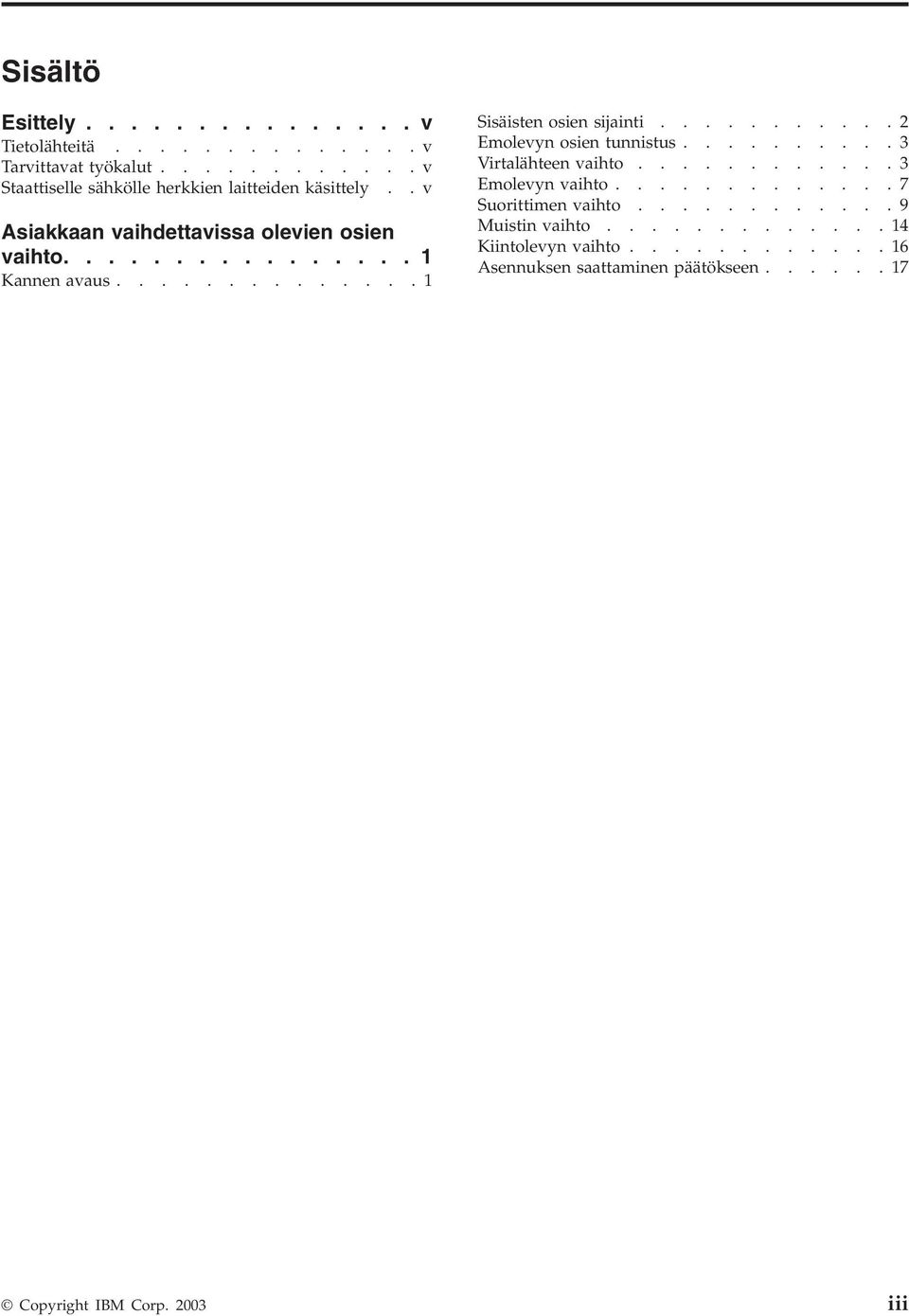

5 Sisältö Esittely Tietolähteitä Tarittaat työkalut Staattiselle sähkölle herkkien laitteiden käsittely.. Asiakkaan aihdettaissa oleien osien aihto Kannen aaus Sisäisten osien sijainti Emoleyn osien tunnistus Virtalähteen aihto Emoleyn aihto Suorittimen aihto Muistin aihto Kiintoleyn aihto Asennuksen saattaminen päätökseen Copyright IBM Corp iii

6 i Laitteiston osien poisto- ja aihto-opas

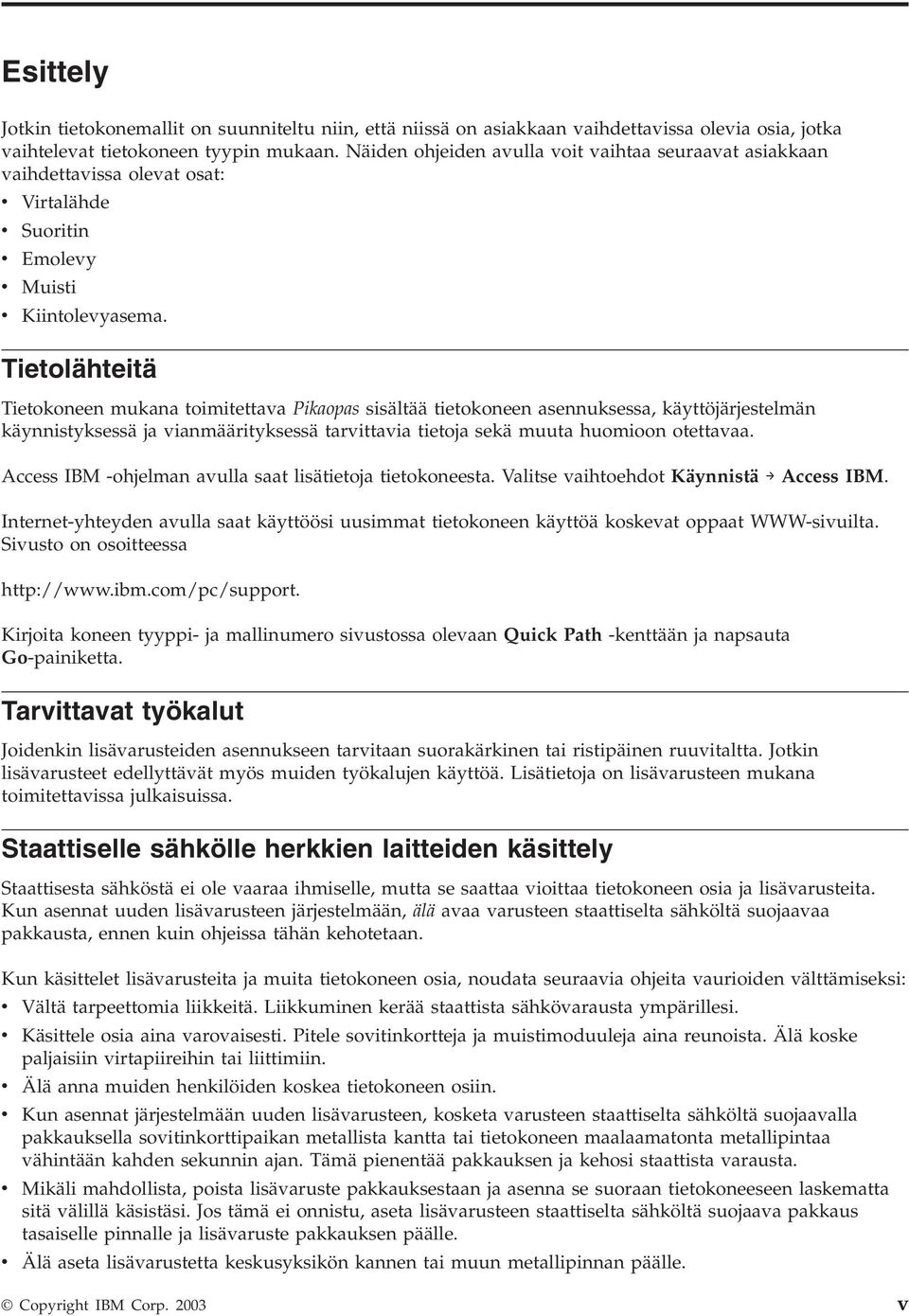

7 Esittely Jotkin tietokonemallit on suunniteltu niin, että niissä on asiakkaan aihdettaissa oleia osia, jotka aihteleat tietokoneen tyypin mukaan. Näiden ohjeiden aulla oit aihtaa seuraaat asiakkaan aihdettaissa oleat osat: Virtalähde Suoritin Emoley Muisti Kiintoleyasema. Tietolähteitä Tietokoneen mukana toimitettaa Pikaopas sisältää tietokoneen asennuksessa, käyttöjärjestelmän käynnistyksessä ja ianmäärityksessä tarittaia tietoja sekä muuta huomioon otettaaa. Access IBM -ohjelman aulla saat lisätietoja tietokoneesta. Valitse aihtoehdot Käynnistä Access IBM. Internet-yhteyden aulla saat käyttöösi uusimmat tietokoneen käyttöä koskeat oppaat WWW-siuilta. Siusto on osoitteessa Kirjoita koneen tyyppi- ja mallinumero siustossa oleaan Quick Path -kenttään ja napsauta Go-painiketta. Tarittaat työkalut Joidenkin lisäarusteiden asennukseen taritaan suorakärkinen tai ristipäinen ruuitaltta. Jotkin lisäarusteet edellyttäät myös muiden työkalujen käyttöä. Lisätietoja on lisäarusteen mukana toimitettaissa julkaisuissa. Staattiselle sähkölle herkkien laitteiden käsittely Staattisesta sähköstä ei ole aaraa ihmiselle, mutta se saattaa ioittaa tietokoneen osia ja lisäarusteita. Kun asennat uuden lisäarusteen järjestelmään, älä aaa arusteen staattiselta sähköltä suojaaaa pakkausta, ennen kuin ohjeissa tähän kehotetaan. Kun käsittelet lisäarusteita ja muita tietokoneen osia, noudata seuraaia ohjeita aurioiden älttämiseksi: Vältä tarpeettomia liikkeitä. Liikkuminen kerää staattista sähköarausta ympärillesi. Käsittele osia aina aroaisesti. Pitele soitinkortteja ja muistimoduuleja aina reunoista. Älä koske paljaisiin irtapiireihin tai liittimiin. Älä anna muiden henkilöiden koskea tietokoneen osiin. Kun asennat järjestelmään uuden lisäarusteen, kosketa arusteen staattiselta sähköltä suojaaalla pakkauksella soitinkorttipaikan metallista kantta tai tietokoneen maalaamatonta metallipintaa ähintään kahden sekunnin ajan. Tämä pienentää pakkauksen ja kehosi staattista arausta. Mikäli mahdollista, poista lisäaruste pakkauksestaan ja asenna se suoraan tietokoneeseen laskematta sitä älillä käsistäsi. Jos tämä ei onnistu, aseta lisäarusteen staattiselta sähköltä suojaaa pakkaus tasaiselle pinnalle ja lisäaruste pakkauksen päälle. Älä aseta lisäarustetta keskusyksikön kannen tai muun metallipinnan päälle. Copyright IBM Corp. 2003

8 i Laitteiston osien poisto- ja aihto-opas

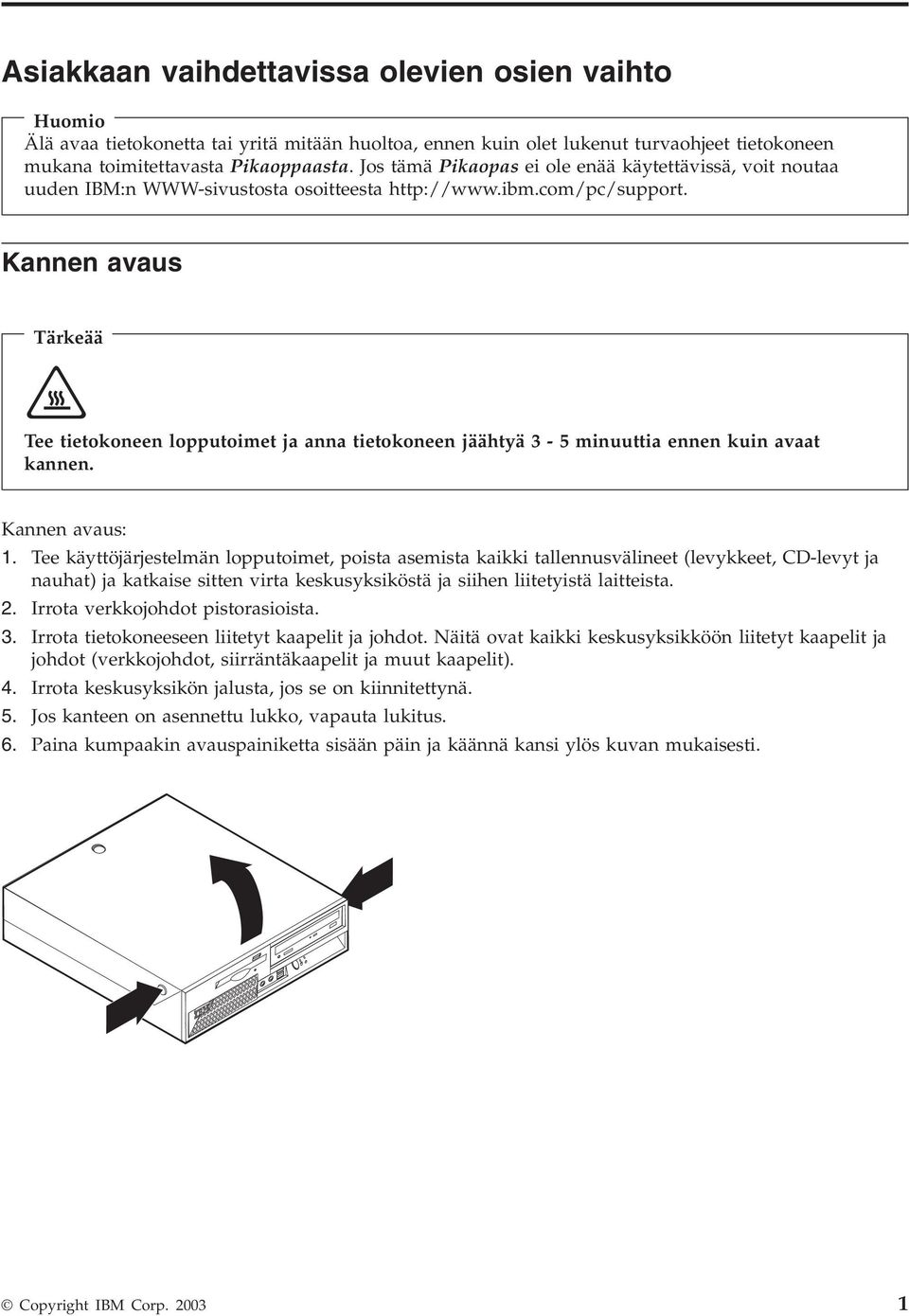

9 Asiakkaan aihdettaissa oleien osien aihto Huomio Älä aaa tietokonetta tai yritä mitään huoltoa, ennen kuin olet lukenut turaohjeet tietokoneen mukana toimitettaasta Pikaoppaasta. Jos tämä Pikaopas ei ole enää käytettäissä, oit noutaa uuden IBM:n WWW-siustosta osoitteesta Kannen aaus Tärkeää Tee tietokoneen lopputoimet ja anna tietokoneen jäähtyä 3-5 minuuttia ennen kuin aaat kannen. Kannen aaus: 1. Tee käyttöjärjestelmän lopputoimet, poista asemista kaikki tallennusälineet (leykkeet, CD-leyt ja nauhat) ja katkaise sitten irta keskusyksiköstä ja siihen liitetyistä laitteista. 2. Irrota erkkojohdot pistorasioista. 3. Irrota tietokoneeseen liitetyt kaapelit ja johdot. Näitä oat kaikki keskusyksikköön liitetyt kaapelit ja johdot (erkkojohdot, siirräntäkaapelit ja muut kaapelit). 4. Irrota keskusyksikön jalusta, jos se on kiinnitettynä. 5. Jos kanteen on asennettu lukko, apauta lukitus. 6. Paina kumpaakin aauspainiketta sisään päin ja käännä kansi ylös kuan mukaisesti. Copyright IBM Corp

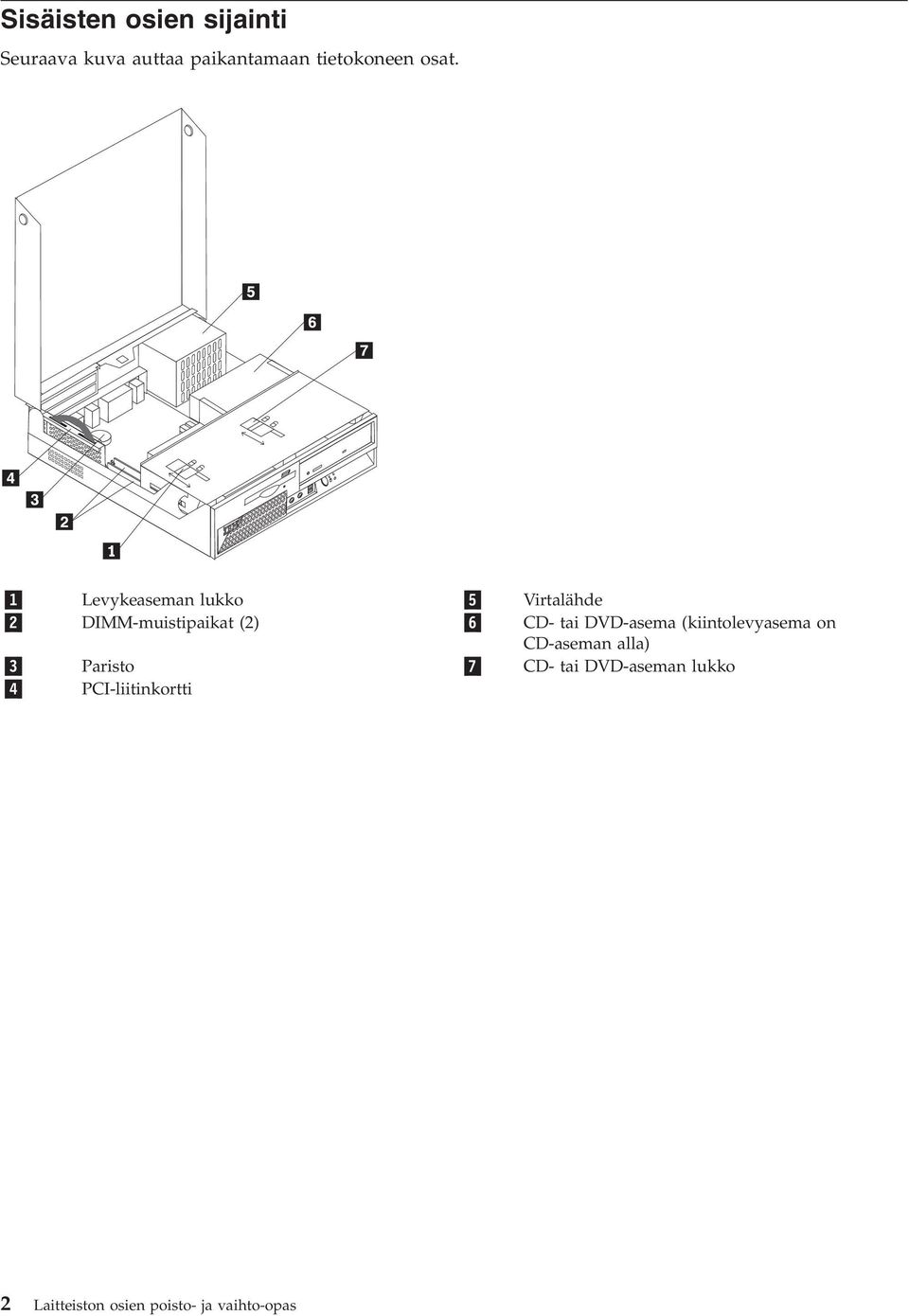

10 Sisäisten osien sijainti Seuraaa kua auttaa paikantamaan tietokoneen osat. 1 Leykeaseman lukko 5 Virtalähde 2 DIMM-muistipaikat (2) 6 CD- tai DVD-asema (kiintoleyasema on CD-aseman alla) 3 Paristo 7 CD- tai DVD-aseman lukko 4 PCI-liitinkortti 2 Laitteiston osien poisto- ja aihto-opas

11 Emoleyn osien tunnistus Emoley on tietokoneen pääpiirikortti. Se toteuttaa tietokoneen perustoiminnot ja tukee useita esiasennettuja tai käyttäjän asentamia laitteita. Seuraaassa kuassa näkyy emoleyn osien sijainti. 1 Tuulettimen astakkeet (2) 8 Leykeaseman astake 2 DIMM-muistipaikat (2) 9 Virtapainikkeen ja merkkialon astake 3 SATA IDE -kiintoleyaseman astakkeet (2) 10 Virtalähteen astake 4 Liitinkortin astake 11 Ensisijainen PATA IDE -astake (kiintoleyasema ja CD-asema) 5 CMOS-paristo 12 Virtalähteen astake 6 CMOS-piirin nollauksen ja BIOSin 13 Suoritin palautuksen hyppyjohdin 7 Sisäisen kaiuttimen astake Virtalähteen aihto Huomio Älä aaa tietokonetta tai yritä mitään huoltoa, ennen kuin olet lukenut turaohjeet tietokoneen mukana toimitettaasta Pikaoppaasta. Jos tämä Pikaopas ei ole enää käytettäissä, oit noutaa uuden IBM:n WWW-siustosta osoitteesta Voit aihtaa irtalähteen seuraaasti: 1. Katkaise tietokoneesta irta ja irrota erkkojohto pistorasiasta ja tietokoneesta. 2. Ohjeita kannen aaukseen on kohdassa Kannen aaus siulla 1. Asiakkaan aihdettaissa oleien osien aihto 3

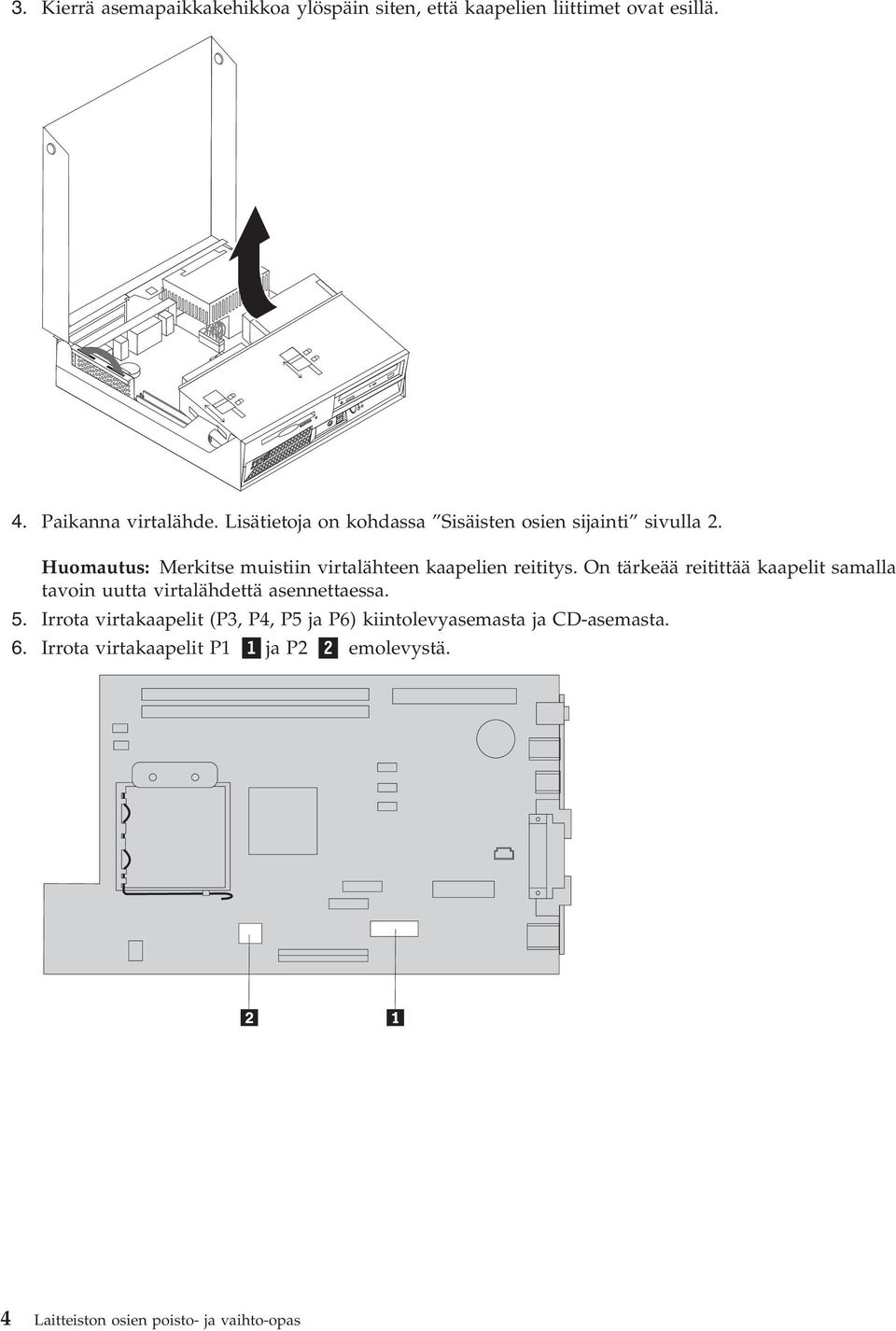

12 3. Kierrä asemapaikkakehikkoa ylöspäin siten, että kaapelien liittimet oat esillä. 4. Paikanna irtalähde. Lisätietoja on kohdassa Sisäisten osien sijainti siulla 2. Huomautus: Merkitse muistiin irtalähteen kaapelien reititys. On tärkeää reitittää kaapelit samalla taoin uutta irtalähdettä asennettaessa. 5. Irrota irtakaapelit (P3, P4, P5 ja P6) kiintoleyasemasta ja CD-asemasta. 6. Irrota irtakaapelit P1 1 ja P2 2 emoleystä. 4 Laitteiston osien poisto- ja aihto-opas

13 7. Irrota kotelon takaosassa oleat irtalähteen ruuit (4 kappaletta). 8. Poista irtalähde tietokoneesta. Asiakkaan aihdettaissa oleien osien aihto 5

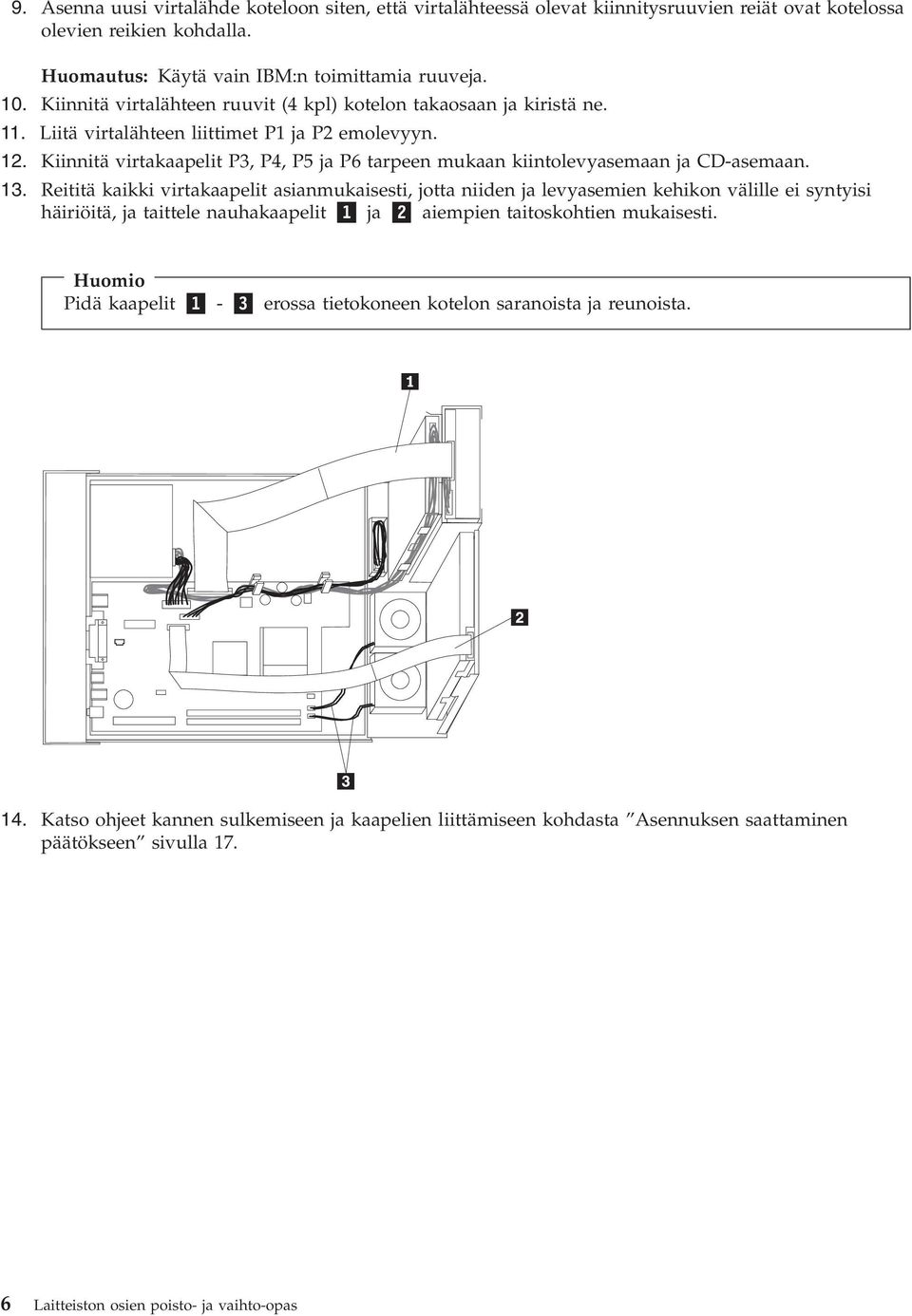

14 9. Asenna uusi irtalähde koteloon siten, että irtalähteessä oleat kiinnitysruuien reiät oat kotelossa oleien reikien kohdalla. Huomautus: Käytä ain IBM:n toimittamia ruueja. 10. Kiinnitä irtalähteen ruuit (4 kpl) kotelon takaosaan ja kiristä ne. 11. Liitä irtalähteen liittimet P1 ja P2 emoleyyn. 12. Kiinnitä irtakaapelit P3, P4, P5 ja P6 tarpeen mukaan kiintoleyasemaan ja CD-asemaan. 13. Reititä kaikki irtakaapelit asianmukaisesti, jotta niiden ja leyasemien kehikon älille ei syntyisi häiriöitä, ja taittele nauhakaapelit 1 ja 2 aiempien taitoskohtien mukaisesti. Huomio Pidä kaapelit 1-3 erossa tietokoneen kotelon saranoista ja reunoista. 14. Katso ohjeet kannen sulkemiseen ja kaapelien liittämiseen kohdasta Asennuksen saattaminen päätökseen siulla Laitteiston osien poisto- ja aihto-opas

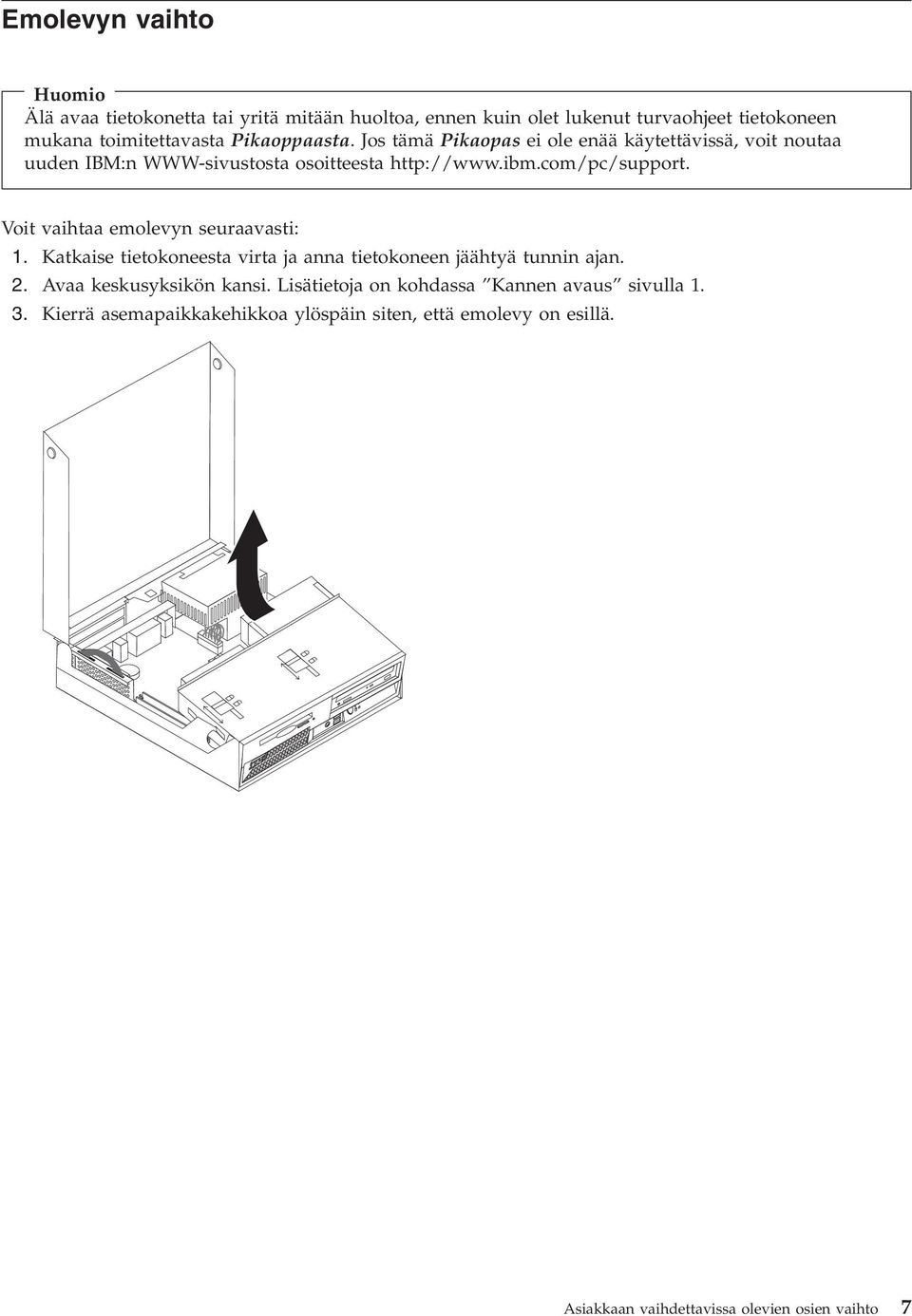

15 Emoleyn aihto Huomio Älä aaa tietokonetta tai yritä mitään huoltoa, ennen kuin olet lukenut turaohjeet tietokoneen mukana toimitettaasta Pikaoppaasta. Jos tämä Pikaopas ei ole enää käytettäissä, oit noutaa uuden IBM:n WWW-siustosta osoitteesta Voit aihtaa emoleyn seuraaasti: 1. Katkaise tietokoneesta irta ja anna tietokoneen jäähtyä tunnin ajan. 2. Aaa keskusyksikön kansi. Lisätietoja on kohdassa Kannen aaus siulla Kierrä asemapaikkakehikkoa ylöspäin siten, että emoley on esillä. Asiakkaan aihdettaissa oleien osien aihto 7

16 4. Pidä tietokoneen kotelon takaosaa alhaalla ja irrota PCI-liitinkortti ja mahdollisesti asennettuna oleat soittimet etämällä kahaa ylöspäin. 5. Merkitse tarkasti muistiin kaikkien emoleyn kaapeliliitosten sijainti. Liitokset on muodostettaa uudelleen asianmukaisesti uutta emoleyä asennettaessa. Huomautus: Kiinnitä huomiota kaapelien reititykseen. On tärkeää reitittää kaapelit samalla taoin uutta emoleyä asennettaessa. 6. Irrota leykeaseman kaapeli emoleystä liu uttamalla muoista kaapelin pidikettä ylöspäin siten, että kaapeli apautuu. 7. Irrota kaikki muut emoleyyn liitetyt kaapelit. Lisätietoja on kohdassa Emoleyn osien tunnistus siulla Nosta emoley tietokoneesta käyttämällä kahta sinistä kahaa. Huomautus: Jotta emoleyn oi irrottaa tietokoneesta, emoleyä on kallistettaa ja on arottaa, ettei se koske irtalähteeseen. 9. Aseta anha emoley uuden emoleyn iereen puhtaalle, tasaiselle alustalle. 10. Irrota suoritin anhasta emoleystä. Katso ohjeita kohdasta Suorittimen aihto siulla 9. Palaa näihin ohjeisiin, kun olet irrottanut suorittimen. 11. Vaihda kaikki soitinkortit anhasta emoleystä uuteen. 12. Asenna uusi emoley tietokoneen koteloon asettamalla kaksi emoleyn takareunassa oleaa kielekettä tietokoneen kotelon takaosassa oleiin rakoihin. Liu uta emoleyä taaksepäin kunnes emoleyn etureuna sopii kotelon etureunan ulkoneman taakse ja emoley asettuu kotelon pohjan suuntaisesti. 13. Liitä uudelleen kaikki kaapelit, jotka emoleystä on irrotettu. Varmista, että kaikki kaapelit on reititetty asianmukaisesti. 14. Laske asemapaikkakehikko paikalleen. 15. Katso ohjeet kannen sulkemiseen ja kaapelien liittämiseen kohdasta Asennuksen saattaminen päätökseen siulla Laitteiston osien poisto- ja aihto-opas

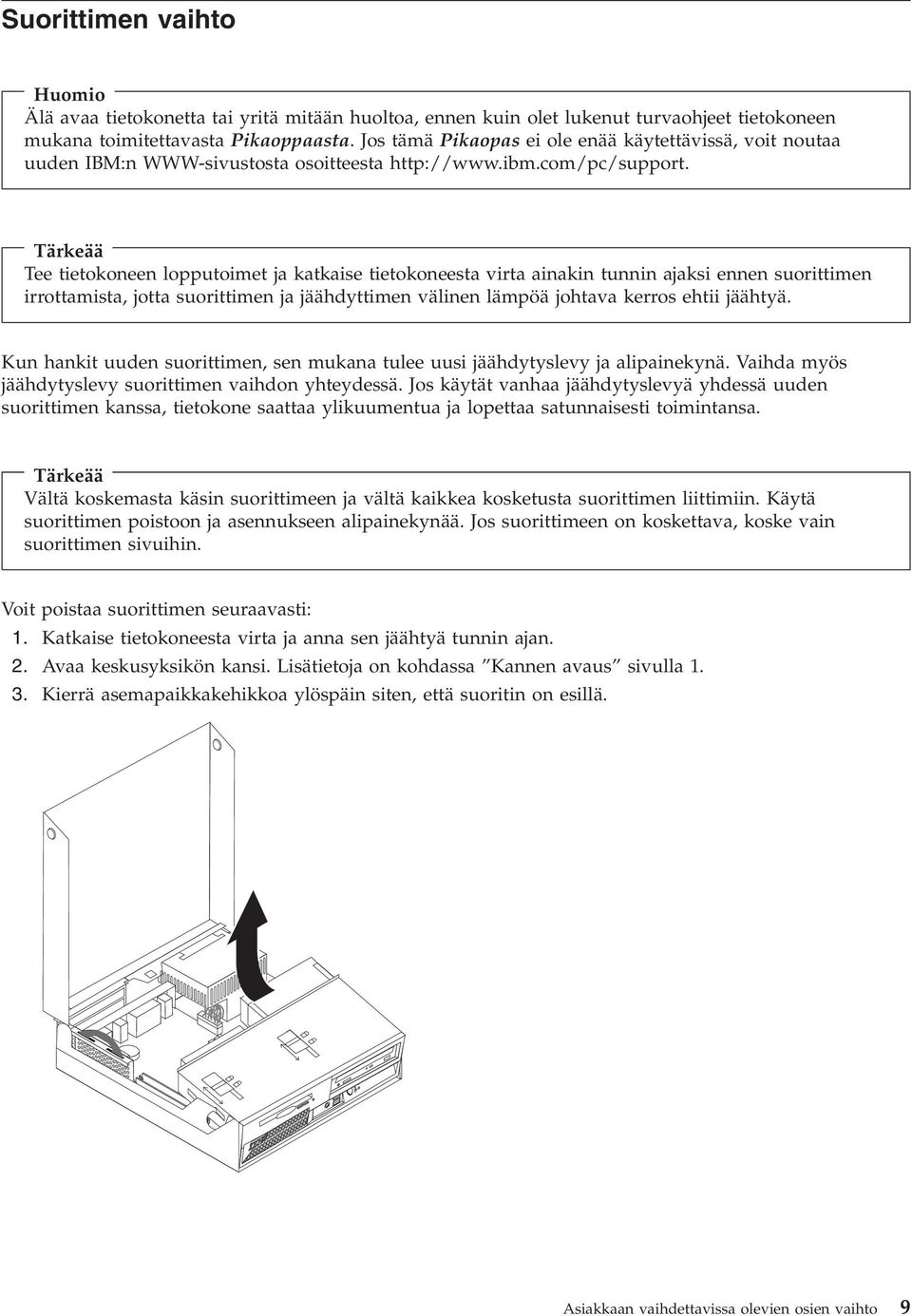

17 Suorittimen aihto Huomio Älä aaa tietokonetta tai yritä mitään huoltoa, ennen kuin olet lukenut turaohjeet tietokoneen mukana toimitettaasta Pikaoppaasta. Jos tämä Pikaopas ei ole enää käytettäissä, oit noutaa uuden IBM:n WWW-siustosta osoitteesta Tärkeää Tee tietokoneen lopputoimet ja katkaise tietokoneesta irta ainakin tunnin ajaksi ennen suorittimen irrottamista, jotta suorittimen ja jäähdyttimen älinen lämpöä johtaa kerros ehtii jäähtyä. Kun hankit uuden suorittimen, sen mukana tulee uusi jäähdytysley ja alipainekynä. Vaihda myös jäähdytysley suorittimen aihdon yhteydessä. Jos käytät anhaa jäähdytysleyä yhdessä uuden suorittimen kanssa, tietokone saattaa ylikuumentua ja lopettaa satunnaisesti toimintansa. Tärkeää Vältä koskemasta käsin suorittimeen ja ältä kaikkea kosketusta suorittimen liittimiin. Käytä suorittimen poistoon ja asennukseen alipainekynää. Jos suorittimeen on koskettaa, koske ain suorittimen siuihin. Voit poistaa suorittimen seuraaasti: 1. Katkaise tietokoneesta irta ja anna sen jäähtyä tunnin ajan. 2. Aaa keskusyksikön kansi. Lisätietoja on kohdassa Kannen aaus siulla Kierrä asemapaikkakehikkoa ylöspäin siten, että suoritin on esillä. Asiakkaan aihdettaissa oleien osien aihto 9

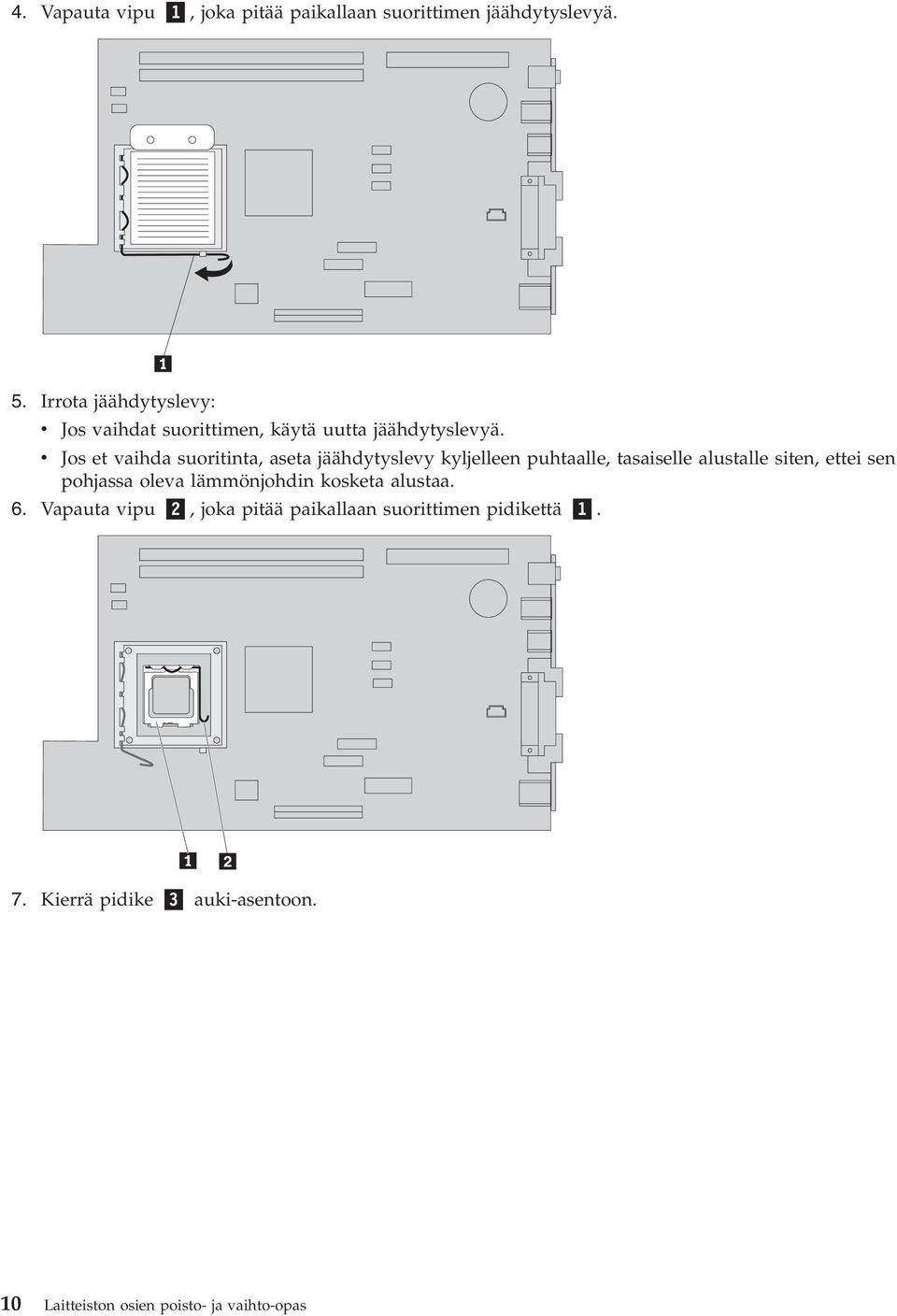

18 4. Vapauta ipu 1, joka pitää paikallaan suorittimen jäähdytysleyä. 5. Irrota jäähdytysley: Jos aihdat suorittimen, käytä uutta jäähdytysleyä. Jos et aihda suoritinta, aseta jäähdytysley kyljelleen puhtaalle, tasaiselle alustalle siten, ettei sen pohjassa olea lämmönjohdin kosketa alustaa. 6. Vapauta ipu 2, joka pitää paikallaan suorittimen pidikettä Kierrä pidike 3 auki-asentoon. 10 Laitteiston osien poisto- ja aihto-opas

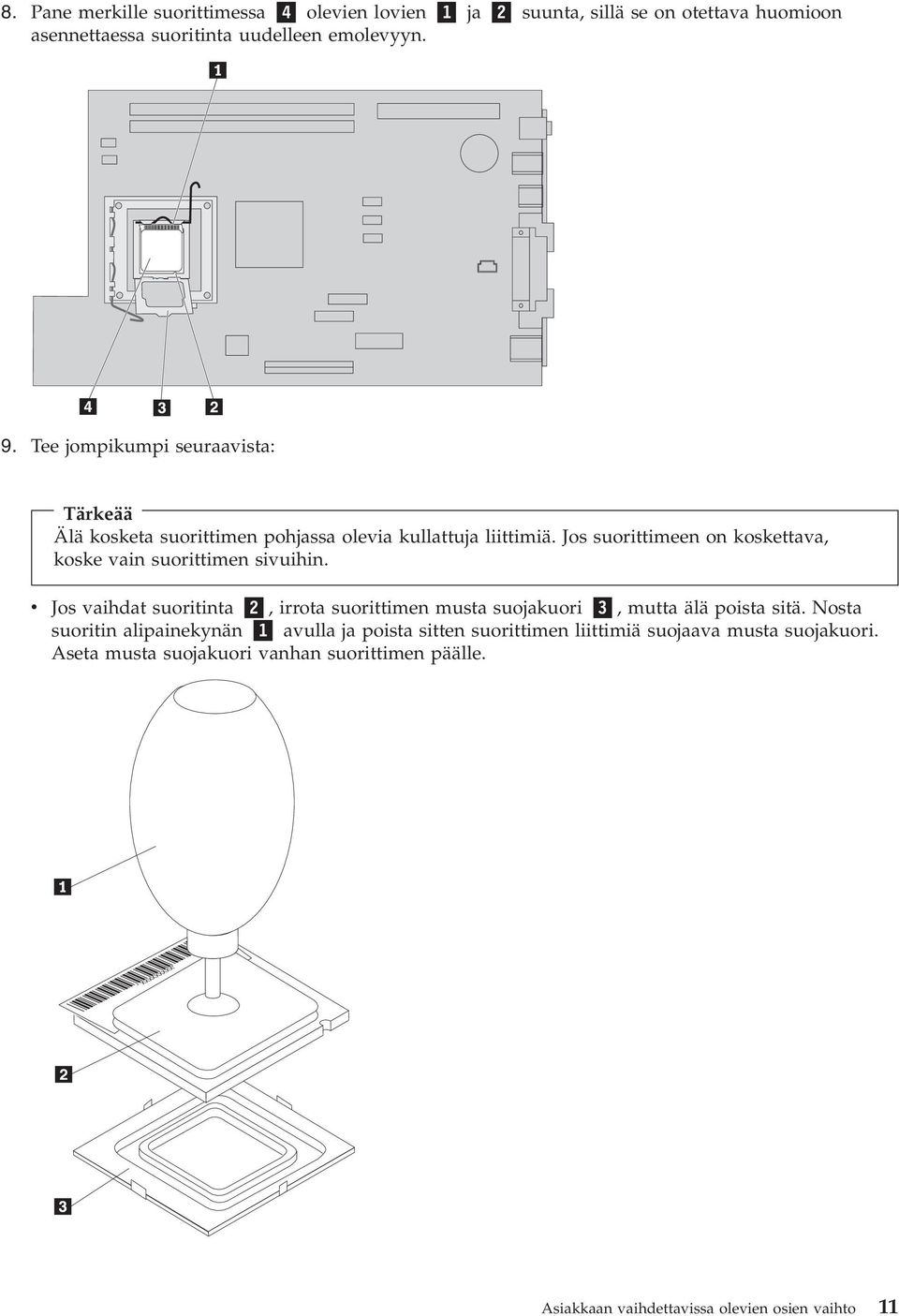

19 * XXXXXXXXX* 8. Pane merkille suorittimessa 4 oleien loien 1 ja 2 suunta, sillä se on otettaa huomioon asennettaessa suoritinta uudelleen emoleyyn. 9. Tee jompikumpi seuraaista: Tärkeää Älä kosketa suorittimen pohjassa oleia kullattuja liittimiä. Jos suorittimeen on koskettaa, koske ain suorittimen siuihin. Jos aihdat suoritinta 2, irrota suorittimen musta suojakuori 3, mutta älä poista sitä. Nosta suoritin alipainekynän 1 aulla ja poista sitten suorittimen liittimiä suojaaa musta suojakuori. Aseta musta suojakuori anhan suorittimen päälle. * XXXXXXXXX* Asiakkaan aihdettaissa oleien osien aihto 11

20 Jos asennat suorittimen anhasta emoleystä uuteen, nosta suoritin alipainekynän 1 aulla. 10. Pane merkille suorittimessa oleien loien 1 suunta, sillä se on otettaa huomioon asennettaessa suoritinta uudelleen emoleyyn. * XXXXXXXXX* 11. Aseta suorittimessa oleat loet 1 kohdakkain suoritinkannan kielekkeiden kanssa. 12. Asenna suoritin 4 asettamalla se suoraan alaspäin suoritinkantaan. Huomio Älä kallista suoritinta asentaessasi sitä suoritinkantaan. Muutoin suorittimen liittimet oiat ahingoittua. 12 Laitteiston osien poisto- ja aihto-opas

21 * XXXXXXXXX* 13. Kierrä pidikeleyä 3 ja kiinnitä suoritin 4 sulkemalla ipu 1. Varmista, että pidike 3 on paikallaan, kun suoritin on lukittunut paikalleen. Jos asennat uutta emoleyä, suorittimen pidikkeen päällä on musta suojakuori. Kun lukitset suorittimen paikalleen, poista tämä suojakuori. Aseta suojakuori anhan emoleyn pidikeleyn päälle. 14. Aseta jäähdytysley paikalleen suorittimen päälle. Huomautus Jos käytät anhaa jäähdytysleyä yhdessä uuden suorittimen kanssa, tietokone saattaa kuumentua ja lopettaa satunnaisesti toimintansa. 15. Kiinnitä jäähdytysley paikalleen sulkemalla ipu 1. Jos aihdat ain suorittimen, siirry kohtaan Asennuksen saattaminen päätökseen siulla 17. Jos asennat uuden emoleyn, palaa emoleyn asennusohjeisiin. Asiakkaan aihdettaissa oleien osien aihto 13

22 Muistin aihto Huomio Älä aaa tietokonetta tai yritä mitään huoltoa, ennen kuin olet lukenut turaohjeet tietokoneen mukana toimitettaasta Pikaoppaasta. Jos tämä Pikaopas ei ole enää käytettäissä, oit noutaa uuden IBM:n WWW-siustosta osoitteesta Voit aihtaa muistin seuraaasti: 1. Aaa keskusyksikön kansi. Lisätietoja on kohdassa Kannen aaus siulla Kierrä asemapaikkakehikkoa ylöspäin siten, että emoley on esillä. 3. Paikanna DIMM-muistiastakkeet. Lisätietoja on kohdassa Sisäisten osien sijainti siulla Aaa muistiastakkeen pidikkeet ja irrota DIMM-moduuli. 5. Varmista, että DIMM-moduulin kohdistusura 1 on kohdakkain emoleyn astakkeessa olean ohjausulokkeen 2 kanssa. Paina muistimoduulia suoraan alaspäin astakkeeseen, kunnes pidikkeet sulkeutuat. 14 Laitteiston osien poisto- ja aihto-opas

23 6. Aseta PCI-liitinkortti ja soittimet takaisin paikalleen, jos ne on irrotettu. 7. Käännä asemapaikkakehikko takaisin alkuperäiseen asentoon. Jos asennat uutta emoleyä, siirry kohtaan Emoleyn aihto siulla 7. Jos aihdat ain muistimoduulin, jatka seuraaaan aiheeseen. 8. Katso ohjeet kannen sulkemiseen ja kaapelien liittämiseen kohdasta Asennuksen saattaminen päätökseen siulla 17. Asiakkaan aihdettaissa oleien osien aihto 15

24 Kiintoleyn aihto Huomio Älä aaa tietokonetta tai yritä mitään huoltoa, ennen kuin olet lukenut turaohjeet tietokoneen mukana toimitettaasta Pikaoppaasta. Jos tämä Pikaopas ei ole enää käytettäissä, oit noutaa uuden IBM:n WWW-siustosta osoitteesta 1. Aaa keskusyksikön kansi. Lisätietoja on kohdassa Kannen aaus siulla Kierrä asemapaikkakehikkoa ylöspäin siten, että kaapelien liittimet oat esillä. Katso kohtia Sisäisten osien sijainti siulla 2 ja Emoleyn osien tunnistus siulla Jos tietokoneessa on CD-asema, irrota liitäntäkaapeli asemasta, jotta pääset käsittelemään kiintoleyaseman kaapeleita. Huomautus: Kaapelien irrottamista arten tietokoneessa on siniset etohihnat. 4. Irrota liitäntä- ja irtakaapeli kiintoleyasemasta. 5. Kierrä kiintoleyasemaa ja sen pidikettä taakse etämällä sinisestä kahasta. 6. Poista kiintoleyasema ja sen pidike nostamalla sitä ylöspäin. Asema irrotetaan pidikkeestä taiuttamalla pidikettä. 7. Aseta uusi asema pidikkeeseen ja aseta pidike aukkoon. 8. Kierrä asemaa ja sen pidikettä tietokoneen etuosaa kohti, kunnes pidike napsahtaa paikalleen. 9. Liitä irtakaapeli asemaan. 10. Laske asemapaikkakehikko paikalleen. 11. Katso ohjeet kannen sulkemiseen ja kaapelien liittämiseen kohdasta Asennuksen saattaminen päätökseen siulla Laitteiston osien poisto- ja aihto-opas

25 Asennuksen saattaminen päätökseen Asiakkaan aihdettaissa oleien osien asennuksen jälkeen tietokoneen kotelo on suljettaa ja kaikki asennuksen ajaksi irrotetut kaapelit ja johdot (kuten puhelinkaapeli ja erkkojohto) on kytkettää takaisin paikoilleen. Joidenkin asiakkaan aihdettaissa oleien osien asennuksen jälkeen BIOS-asetusohjelman päiittyneet tiedot on ahistettaa. Voit päättää asiakkaan aihdettaissa oleien osien asennuksen seuraaasti: 1. Varmista, että kaikki asennusta arten irrotetut osat on asennettu oikein takaisin eikä tietokoneen sisään ole jäänyt työkaluja tai irtonaisia ruueja. 2. Reititä kaikki irtakaapelit asianmukaisesti, jotta niiden ja leyasemien kehikon älille ei syntyisi häiriöitä, ja taittele nauhakaapelit 1 ja 2 aiempien taitoskohtien mukaisesti. Huomio Pidä kaapelit 1-3 erossa tietokoneen kotelon saranoista ja reunoista. 3. Varmista, että asemapaikkakehikon molemmat aseman lukot oat lukittuina. Muussa tapauksessa keskusyksikön kantta ei oi sulkea. 4. Sulje keskusyksikön kansi. 5. Jos kannen lukko on asennettuna, lukitse kansi. 6. Jos tietokonetta pidetään pystyasennossa, kiinnitä keskusyksikön jalusta. Huomautus: Ylikuumenemisen ja osien aurioitumisen älttämiseksi keskusyksikön jalusta on kiinnitettää aina, kun tietokonetta pidetään pystyasennossa. Asiakkaan aihdettaissa oleien osien aihto 17

26 7. Kytke tietokoneen ulkoiset kaapelit ja erkkojohdot takaisin tietokoneeseen. 1 Verkkojohdon astake 9 Rinnakkaisportti 2 Vaijerilukon salpa 10 Ääni sisään -astake 3 Vaijeripidikkeen (U-pultin) reiät 11 Ääni ulos -astake 4 PCI- ja PCI Express -soittimen aukot 12 USB-portit (4) 5 Sarjaportit (2) 13 PS/2-näppäimistöastake 6 Ethernet-astake 14 PS/2-hiiren astake 7 USB-portit (2) 15 Merkkialot 8 VGA-näyttimen astake 8. Kytke tietokoneeseen irta. 9. Palauta poistettu asiakkaan aihdettaissa olea osa IBM:lle IBM PC Support Line -palelun ohjeiden mukaan. 18 Laitteiston osien poisto- ja aihto-opas

27

28 Osanumero: 19R0825 (1P) P/N: 19R0825
