P320 Tiny Asiakkaan vaihdettavissa olevat osat -opas

Transkriptio

1 P320 Tiny Asiakkaan vaihdettavissa olevat osat -opas Konetyypit (MT): 30C1 (Energy Star), 30C2 (Energy Star) ja 30C3 (Energy Star)

2 Huomautus: Ennen tämän julkaisun ja siinä kuvattujen tuotteiden käyttöä lue huolellisesti Tärkeät tuotetiedot -oppaan. Neljäs painos (toukokuu 2018) Copyright Lenovo 2017, RAJOITETTUJA OIKEUKSIA KOSKEVA HUOMAUTUS: Jos tiedot tai ohjelmisto toimitetaan General Services Administration (GSA) -sopimuksen ehtojen mukaisesti, niiden käyttöä, jäljentämistä ja luovuttamista koskevat sopimuksen GS-35F rajoitukset.

3 Sisältö Luku 1. Tuotteen yleiskuvaus Laite edestä Laite takaa Emolevy Koneen tyypin ja mallin tarra Luku 2. Siirräntämoduuli Yleiskuvaus Siirräntämoduulin käyttö Luku 3. Muihin laitteisiin yhdistäminen Kensington-vaijerilukon tai vastaavan lukon kiinnitys Tiny-In-One-näyttöön yhdistäminen Luku 4. Ominaisuudet Luku 5. Laitteiston osien vaihto Ennen laitteiston osien vaihtoa Staattiselle sähkölle herkkien laitteiden käsittely.. 11 Vaihdettaviin osiin tutustuminen CRU-osien vaihto Näppäimistön tai langattoman näppäimistön vaihto Hiiren tai langattoman hiiren vaihto Verkkolaitteen vaihto Pystyjalustan vaihto VESA-kiinnityspidikkeen vaihto Ulkoisen optisen aseman vaihto Ulkoisen siirräntämoduulin vaihto Verkkolaitteen pidikkeen vaihto Tietokoneen kannen irrotus Tallennusaseman vaihto Sisäisen kaiuttimen vaihto Tietokoneen pohjakannen vaihto Muistimoduulin vaihto M.2-tallennusaseman vaihto Osien vaihdon viimeistely Liite A. Huomioon otettavaa Tavaramerkit Copyright Lenovo 2017, 2018 i

4 ii P320 Tiny Asiakkaan vaihdettavissa olevat osat -opas

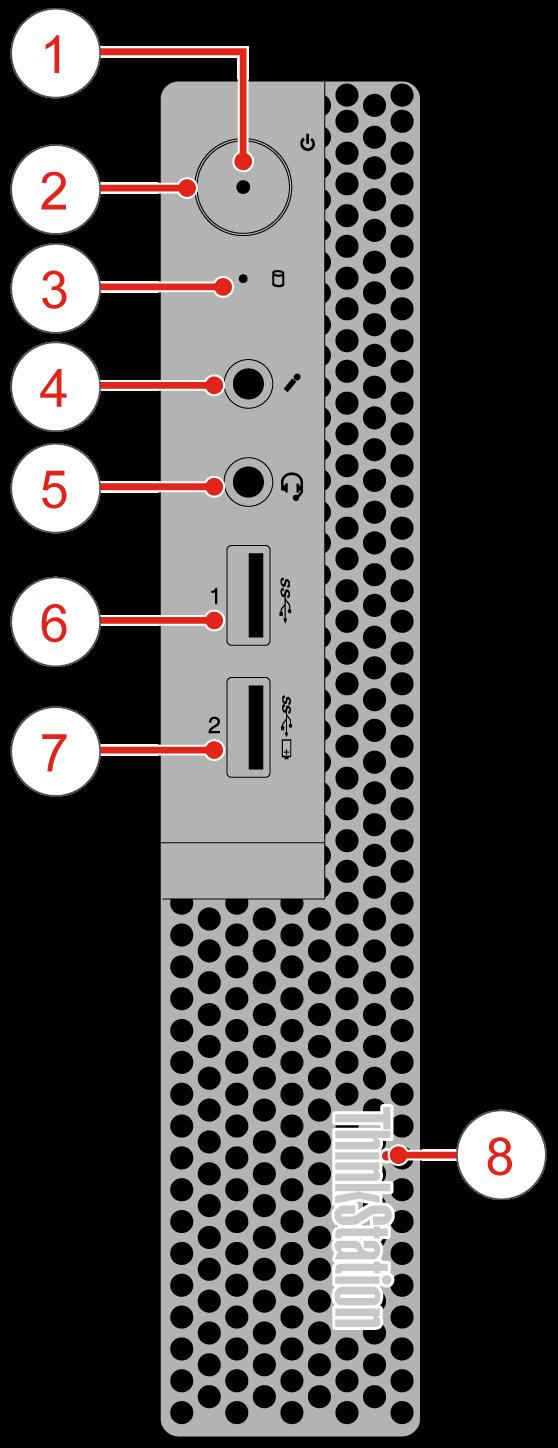

5 Luku 1. Tuotteen yleiskuvaus Tässä luvussa on perustietoja, joiden avulla voit tutustua tietokoneeseesi. Laite edestä Huomautus: Tietokoneesi saattaa poiketa kuvissa näkyvistä malleista. 1 Virran merkkivalo 2 Virtapainike 3 Tallennusaseman merkkivalo 4 Mikrofoniliitäntä 5 Kuulokemikrofoniliitäntä 6 USB 3.0 -liitäntä 7 Always On USB 3.0 -liitäntä 8 Valaistu punainen piste Always On USB 3.0 -liitäntä Tähän liitäntään voi liittää USB 2.0- tai USB 3.0 -liitäntää käyttävän laitteen, kuten näppäimistön, hiiren, skannerin, tulostimen tai kämmentietokoneen (PDA). Kun verkkolaite on liitetty, voit ladata automaattisesti havaittua laitetta, vaikka tietokone olisi horrostilassa tai siitä olisi katkaistu virta. Kuulokemikrofoniliitäntä Tähän liitäntään voi liittää kuulokemikrofonin tai kuulokkeet. Valaistu punainen piste Kun merkkivalo palaa, tietokone on päällä. Mikrofoniliitäntä Tähän liitäntään voi liittää mikrofonin. Voit käyttää mikrofonia äänen tallentamiseen tai tietokoneen käsittelyyn puheentunnistusohjelmiston avulla. Virtapainike Copyright Lenovo 2017,

6 Virtapainikkeella tietokoneeseen voi kytkeä virran. Jos et voi sammuttaa tietokonetta käyttöjärjestelmästä, sammuta tietokone pitämällä virtapainiketta painettuna vähintään neljän sekunnin ajan. Virran merkkivalo Kun merkkivalo palaa, tietokone on päällä. Tallennusaseman merkkivalo Kun merkkivalo palaa, tallennusasema on käytössä. USB 3.0 -liitäntä Tähän liitäntään voi liittää USB-yhteensopivan laitteen, kuten USB-näppäimistön, -hiiren, -skannerin, -tulostimen tai -kämmentietokoneen (PDA). Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.0 -laitteen USB 3.0 -liitäntään USB 2.0 -liitännän sijaan. Laite takaa Huomautus: Tietokoneesi saattaa poiketa kuvissa näkyvistä malleista. Kuva 1. Laite takaa 9 Mini DisplayPort -liitännät (4) (lisävaruste) 10 Turvalukon paikka 11 Wi-Fi-antennin paikka 12 Ethernet-liitäntä 13 USB 3.0 -liitännät (2) 14 USB 3.0 -liitäntä 15 DisplayPort-liitäntä 16 USB 3.0 -liitäntä 17 DisplayPort-liitäntä 18 Verkkolaitteen liitäntä DisplayPort-liitäntä Käytetään ääni- ja kuvasignaalien lähettämiseen ja vastaanottamiseen. Tähän liitäntään voidaan liittää yhteensopiva ääni- tai näyttölaite (kuten tehonäytön). Ethernet-liitäntä 2 P320 Tiny Asiakkaan vaihdettavissa olevat osat -opas

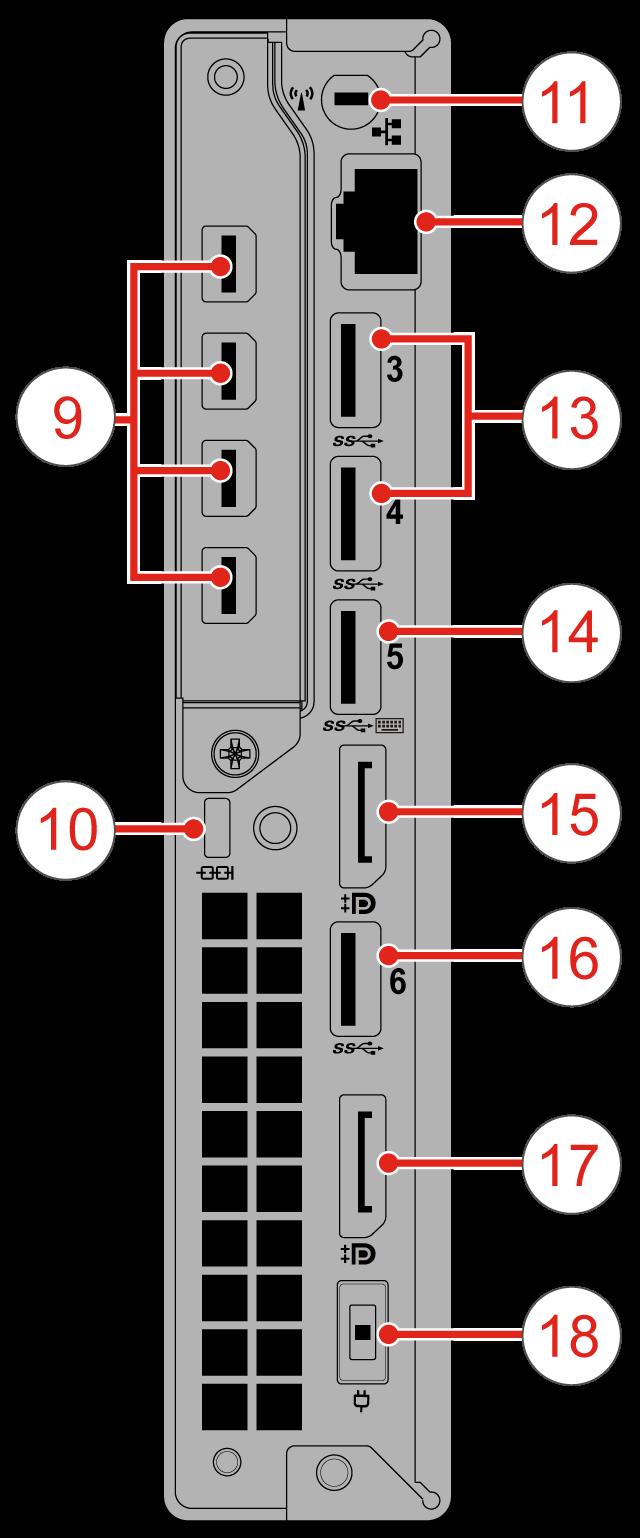

7 Tähän liitäntään voidaan liittää Ethernet-kaapeli lähiverkon käyttöä varten. Mini DisplayPort -liitäntä Käytetään ääni- ja kuvasignaalien lähettämiseen ja vastaanottamiseen. Tähän liitäntään voidaan liittää yhteensopiva ääni- tai näyttölaite (kuten tehonäytön). Liitäntä voi vaihdella tietokoneen mallin mukaan: Verkkolaitteen liitäntä Tähän liitäntään liitetään verkkolaite, joka syöttää tietokoneeseen verkkovirtaa. Turvalukon paikka Käytetään Kensington-vaijerilukon tai vastaavan lukon kiinnittämiseen. USB 3.0 -liitäntä Tähän liitäntään voidaan liittää laite, joka edellyttää USB 2.0- tai USB 3.0 -liitännän käyttöä. Wi-Fi-antennin paikka Tähän paikkaan voi asentaa takaosan Wi-Fi-antennin kaapelin liitännän, joka on saatavana joissakin malleissa. Takaosan Wi-Fi-antenni asennetaan takaosan Wi-Fi-antennin kaapelin liitäntään. Emolevy Huomautus: Lisää osien kuvauksia on kohdissa Laite edestä sivulla 1 ja Laite takaa sivulla 2. Kuva 2. Emolevyn osat 1 Sarjaliitäntä 1 2 Sarjaliitäntä 2 3 USB 3.0 -liitäntä 4 Tallennusaseman tuulettimen liitäntä 5 Suorittimen vastake 6 Nappiparisto 7 Valaistun punaisen pisteen liitäntä 8 Sisäisen kaiuttimen liitäntä 9 Järjestelmän tuulettimen liitäntä 10 Lisäkaiuttimen liitäntä 11 SATA-tallennusaseman liitäntä 12 M.2 Wi-Fi -korttipaikka 13 PCI Express -näytönohjainkorttipaikka 14 Muistipaikka (DIMM1) Luku 1. Tuotteen yleiskuvaus 3

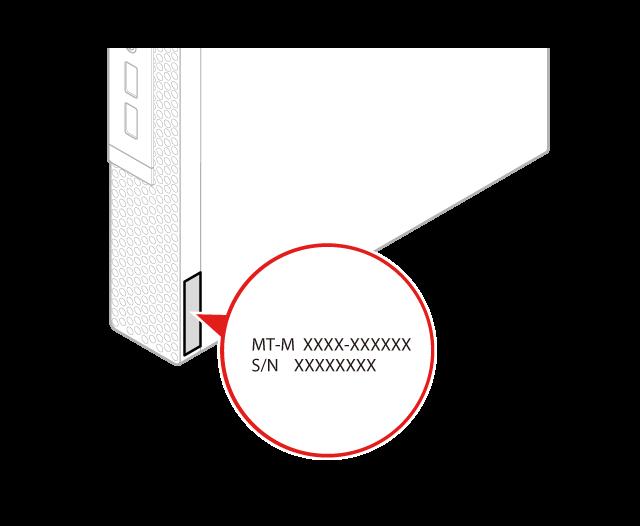

8 15 Muistipaikka (DIMM2) 16 M.2-tallennusaseman paikka 2 17 M.2-tallennusaseman paikka 1 Koneen tyypin ja mallin tarra Koneen tyyppi- ja mallimerkintä helpottaa tietokoneen tunnistamista. Kun otat yhteyttä Lenovon tukipalveluun, tukihenkilöt tunnistavat tietokoneesi koneen tyyppi- ja mallitietojen perusteella. Tämän ansiosta he voivat tarjota sinulle nopeampaa palvelua. Koneen tyyppi- ja mallimerkintä on kiinnetty tietokoneen kylkeen kuvan osoittamalla tavalla. Kuva 3. Koneen tyypin ja mallin tarra 4 P320 Tiny Asiakkaan vaihdettavissa olevat osat -opas

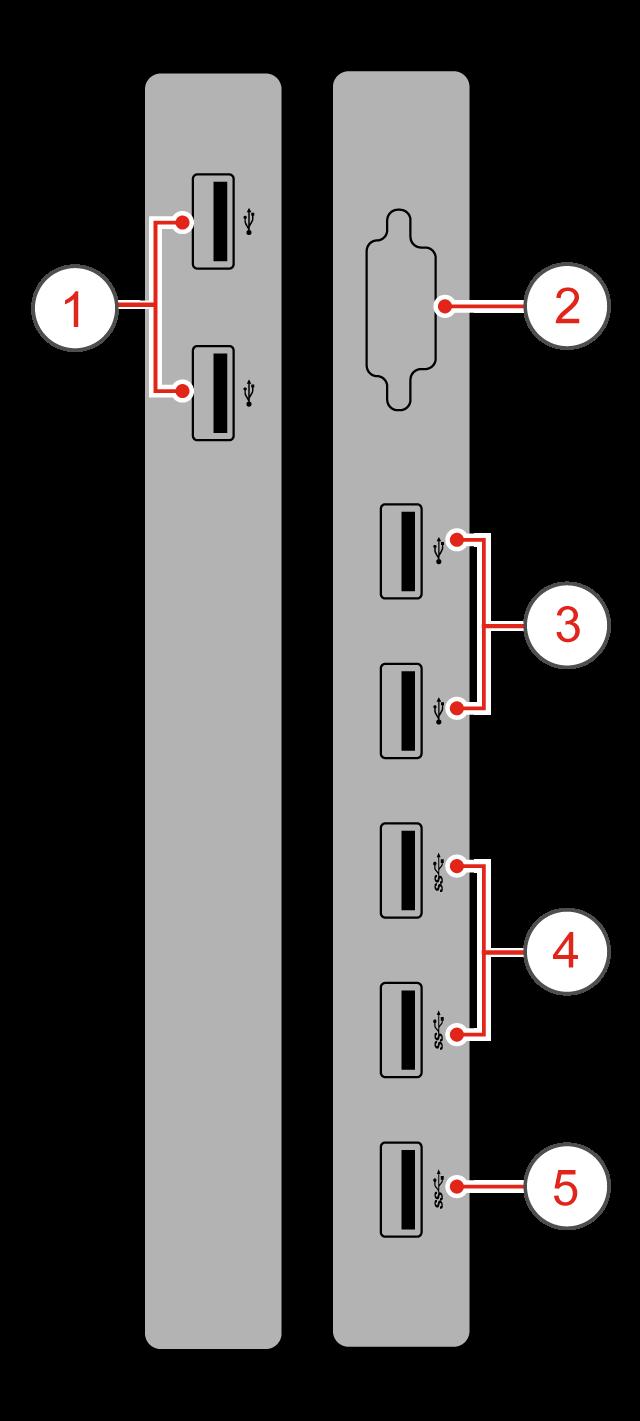

9 Luku 2. Siirräntämoduuli Yleiskuvaus Huomautus: Siirräntämoduuli voi olla saatavana lisävarusteena tietokoneen mallin mukaan. Kuva 4. Siirräntämoduulin yleiskuvaus 1 USB 2.0 -liitännät (2) 2 Sarjaportti (lisävaruste) 3 USB 2.0 -liitännät (2) 4 USB 3.0 -liitännät (2) 5 USB 3.0 -liitäntä (tietokoneeseen liittämistä varten) Siirräntämoduulin käyttö Kun käytät siirräntämoduulia pikkuruisen ThinkStation -tietokoneen kanssa, huomaa seuraavat asiat: Siirräntämoduulin tukema enimmäisvirta on 5 A. On suositeltavaa kytkeä pienivirtaiset laitteet siirräntämoduuliin ja suurivirtaiset laitteet suoraan pikkuruiseen ThinkStation-tietokoneeseen, jotta laitteiden paras toiminta varmistetaan. Siirräntämoduulin USB 2.0- ja USB 3.0 -liitännöistä saadaan 500 ma:n ja 900 ma:n virta. Kun suurivirtainen tallennusasema liitetään vain yhteen USB-liitäntään, järjestelmä ei ehkä tunnista laitetta. Voit liittää tallennusaseman kahteen USB-liitäntään siirräntämoduulissa. Sarjaliitäntä ei tue pikavaihtoa. Älä liitä laitetta liitäntään tai irrota laitetta liitännästä, kun järjestelmä on käynnissä. Siirräntämoduulin liitäntöjä ei voida ottaa käyttöön tai poistaa käytöstä yksittäin. Jos haluat ottaa käyttöön tai poistaa käytöstä siirräntämoduulin liitännät, ota käyttöön tai poista käytöstä USB-liitännät tietokoneen takaosassa. Copyright Lenovo 2017,

10 Siirräntämoduulin avulla voit herättää tietokoneen valmiustilasta siirräntämoduulin liitäntöihin liitettyjen laitteiden toimintojen avulla. 6 P320 Tiny Asiakkaan vaihdettavissa olevat osat -opas

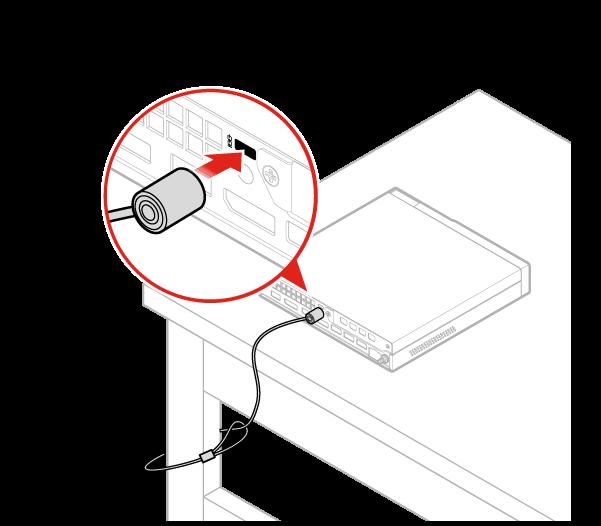

11 Luku 3. Muihin laitteisiin yhdistäminen Kensington-vaijerilukon tai vastaavan lukon kiinnitys Voit asentaa tietokoneeseen Kensington-lukon tai vastaavan vaijerilukon, jonka avulla voit kiinnittää tietokoneen työpöytään tai johonkin muuhun kiinteään esineeseen. Vaijerilukko kiinnitetään tietokoneen takaosassa olevaan turvalukon aukkoon. Valitun tyypin mukaan vaijerilukko voi olla avaimella tai numeroyhdistelmällä käytettävä. Vaijerilukko lukitsee myös tietokoneen kannen avauspainikkeet. Samantyyppinen lukko on käytössä monissa kannettavissa tietokoneissa. Vaijerilukon voi tilata suoraan Lenovolta. Tee haku sanalla Kensington seuraavassa osoitteessa: Kuva 5. Kensington-lukko tai vastaava vaijerilukko Tiny-In-One-näyttöön yhdistäminen Huomautus: Kun asennat P320 Tiny -tietokoneen TIO (Tiny-In-One) -näyttöön, käytä tietokoneen mukana toimitettua 135 W:n verkkolaitetta. P320 Tiny -tietokone toimii oletusarvon mukaan sen sisäisellä näytönohjainkortilla, kun se on asennettu TIOnäyttöön. Voit kytkeä tietokoneeseen virran tai katkaista siitä virran painamalla TIO-näytön virtapainiketta. Muut TIO-näyttöön yhdistetyt laitteet toimivat samalla tavalla kuin jos ne olisi yhdistetty tietokoneeseen. Voit vaihtaa ensisijaisen kuvan näyttötavan sisäisestä näytönohjainkortista erilliseen näytönohjainkorttiin seuraavasti: 1. Kytke tietokoneeseen virta tai käynnistä se uudelleen. 2. Ennen kuin Windows käynnistyy, painele toistuvasti F1-näppäintä tai Fn+F1-näppäinyhdistelmää (näppäimistöasetuksen mukaan), kunnes Setup Utility -ohjelma alkaa. Jos BIOS-salasana on määritetty, anna oikea salasana pyydettäessä. 3. Etsi Select Active Video -alivalikko ja valitse PEG. Tallenna sitten muutokset ja poistu ohjelmasta painamalla F10. Copyright Lenovo 2017,

12 4. Kytke tietokoneessa oleva erillisen näytönohjainkortin liitin TIO-näytön DisplayPort- tai HDMI-liitäntään asianmukaisen lähettimen avulla. 5. Vaihda TIO-tilasta DP-tilaan tai HDMI-tilaan painamalla TIO-näytön tilanvaihtopainiketta. Kun tietokone toimii erillisellä näytönohjainkortilla, TIO-näytön virtapainiketta painamalla voidaan kytkeä virta tai katkaista virta ainoastaan TIO-näytöstä. TIO-näyttöön yhdistetyt laitteet eivät toimi samalla tavalla kuin jos ne olisi yhdistetty tietokoneeseen. Tuetut TIO-näytön mallit: Tiny-in-One 23 (MT: 10DQ) Tiny-in-One 22 (MT: 10LK) Tiny-in-One 24 (MT: 10LL) TIO22Gen3 (MT: 10R1) TIO22Gen3Touch (MT: 10R0) TIO24Gen3 (MT: 10QY) TIO24Gen3Touch (MT: 10QX) 8 P320 Tiny Asiakkaan vaihdettavissa olevat osat -opas

13 Luku 4. Ominaisuudet Virtalähde Automaattisesti jännitteen valitseva virtalähde, jonka teho on 135 wattia Tallennusasemat Enintään kolme tallennusasemaa Huomautus: Jos tietokoneessa on erillinen näytönohjainkortti, tietokone voi tukea enintään vain kahta tallennusasemaa. Näyttöominaisuudet Sisäinen näytönohjainkortti tukee seuraavia: DisplayPort-liitännät Lisävarusteena saatava erillinen näytönohjainkortti tukee seuraavia ja tarjoaa parannetun näyttölaadun ja käyttökokemuksen: Mini DisplayPort -liitännät Ääniominaisuudet Sisäinen äänikortti tukee seuraavia: Lisäkaiutin (lisävaruste) Kuulokemikrofoniliitäntä Sisäinen kaiutin Mikrofoniliitäntä Siirräntäominaisuudet Ääniliitännät (kuulokemikrofoni ja mikrofoni) DisplayPort-liitännät Ethernet-liitäntä Sarjaliitännät (lisävaruste) USB-liitännät Laajennusominaisuudet Ulkoinen siirräntämoduuli (lisävaruste) Ulkoisen optisen aseman kotelo (lisävaruste) Muistipaikat M.2-tallennusaseman paikat PCI Express -näytönohjainkorttipaikka Verkko-ominaisuudet Ethernet LAN Langaton lähiverkko (lisävaruste) Bluetooth (lisävaruste) Copyright Lenovo 2017,

14 Fyysiset mitat Leveys: 35 mm Korkeus: 183 mm Syvyys: 179 mm Paino (ilman pakkausta) Enimmäiskokoonpano (toimitettaessa): 1,3 kg 10 P320 Tiny Asiakkaan vaihdettavissa olevat osat -opas

15 Luku 5. Laitteiston osien vaihto Tämä luku sisältää tietokoneen laitteiden vaihto-ohjeet. Ennen laitteiston osien vaihtoa Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. Lue nämä huomautukset, ennen kuin vaihdat laitteiston osia: Jotkin tässä käyttöoppaassa mainitut laitteiston komponentit ovat lisävarusteita. Käytä vain Lenovon toimittamia tietokoneen komponentteja. Kun asennat tai vaihdat lisävarustetta, käytä tämän käyttöoppaan ohjeiden lisäksi myös lisävarusteen mukana toimitettuja ohjeita. Useimmissa maissa Lenovo edellyttää viallisten asiakkaan vaihdettavissa olevien osien (CRU-osien) palauttamista. Lisätietoja tästä tulee CRU-osan mukana tai muutaman päivän kuluttua CRU-osan saapumisesta. Staattiselle sähkölle herkkien laitteiden käsittely Älä avaa uuden komponentin sisältävää staattiselta sähköltä suojaavaa pakkausta, ennen kuin viallinen komponentti on poistettu ja olet valmis asentamaan uuden komponentin. Staattisesta sähköstä ei ole vaaraa ihmiselle, mutta se saattaa vioittaa tietokoneen komponentteja ja lisävarusteita. Jotta välttäisit staattisen sähkön aiheuttamat vauriot, noudata seuraavia varotoimia käsitellessäsi tietokoneen osia ja komponentteja: Vältä tarpeettomia liikkeitä. Liikkeet saattavat synnyttää staattista sähköä ympärillesi. Käsittele laitteisto-osia ja muita tietokoneen osia aina varovaisesti. Tartu PCI- tai PCI Express -kortteihin, muistimoduuleihin, emolevyihin ja suorittimiin aina niiden reunoista. Älä koske paljaisiin virtapiireihin tai liittimiin. Älä anna muiden henkilöiden koskea laitteisto-osiin tai muihin tietokoneen osiin. Kosketa osan staattiselta sähköltä suojaavalla pakkauksella sovitinkorttipaikan metallista kantta tai tietokoneen maalaamatonta metallipintaa vähintään kahden sekunnin ajan. Tämä pienentää pakkauksen ja kehosi staattista varausta ennen uuden osan asentamista tai vaihtamista. Mikäli mahdollista, poista osa pakkauksestaan ja asenna se suoraan tietokoneeseen laskematta sitä välillä käsistäsi. Jos tämä ei onnistu, aseta osan staattiselta sähköltä suojaava pakkaus tasaiselle alustalle ja osa pakkauksen päälle. Älä aseta osaa keskusyksikön kannen tai muun metallipinnan päälle. Vaihdettaviin osiin tutustuminen Asiakkaan vaihdettavissa olevat osat (CRU:t) CRU-osat ovat tietokoneen osia, joita käyttäjä voi itse päivittää tai vaihtaa. CRU-osia on kahdenlaisia: itsepalvelun piiriin kuuluvia CRU-osia ja valinnaisen palvelun piiriin kuuluvia CRU-osia. Itsepalvelun piiriin kuuluvat CRU-osat: Copyright Lenovo 2017,

16 Voit asentaa itsepalvelun piiriin kuuluvat CRU-osat helposti. Nämä CRU-osat voivat olla erillisiä tai paikalleen lukittavia osia tai enintään kahdella ruuvilla kiinnitettäviä osia. Itsepalvelun piiriin kuuluvia CRU-osia ovat esimerkiksi näppäimistö, hiiri, USB-laitteet ja verkkojohto. Muita itsepalvelun piiriin kuuluvia CRU-osia saattavat tuotteen rakenteen mukaan olla esimerkiksi muistimoduulit, sovitinkortit, kiintolevyasemat ja optiset asemat. Huomautus: Käyttäjät ovat vastuussa kaikkien itsepalvelun piiriin kuuluvien CRU-osien vaihdosta. Valinnaisen palvelun piiriin kuuluvat CRU-osat: Valinnaisen palvelun piiriin kuuluvien CRU-osien käsittelyssä tarvitaan jonkin verran teknistä taitoa ja yksinkertaisia työkaluja (kuten ruuvitalttaa). Nämä CRU-osat ovat tietokoneen sisäisiä osia, jotka on eristetty muista osista. Ne on yleensä piilotettu useammalla kuin kahdella ruuvilla kiinnitettävän peitelevyn taakse. Ruuvit ja peitelevy on irrotettava, jotta kyseiseen CRU-osaan päästään käsiksi. Valinnaisen palvelun piiriin kuuluvia CRU-osia voi irrottaa ja asentaa käyttäjä tai takuuaikana Lenovon huoltoteknikko. Asiakkaan tiloissa vaihdettavat osat (FRU) FRU-osat voi päivittää tai vaihtaa koulutettu teknikko. Lisätietoja FRU-osista, kuten FRU-osanumeroista ja tuetuista tietokonemalleista, on seuraavassa osoitteessa: CRU- ja FRU-osien sijainnit Tietokoneen CRU- ja FRU-osien sijainti näkyy seuraavissa kuvissa. Huomautuksia: Jotkin seuraavista osista saattavat poiketa kuvassa näkyvistä. Jotkin seuraavista osista ovat lisävarusteita tietyissä malleissa. 12 P320 Tiny Asiakkaan vaihdettavissa olevat osat -opas

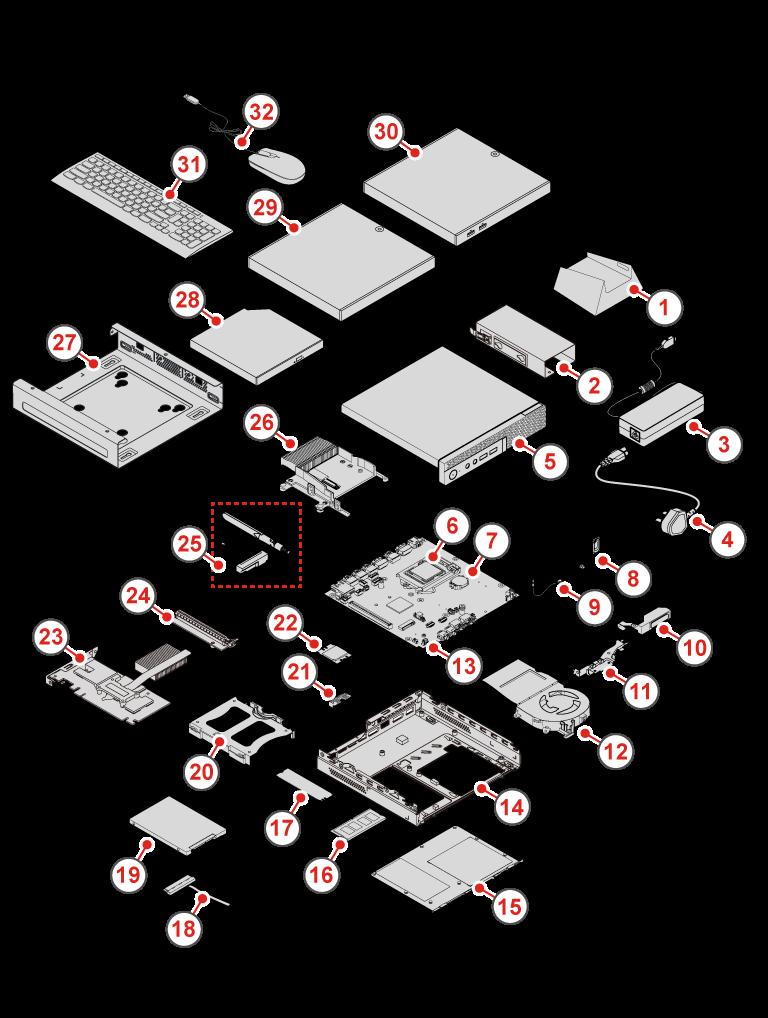

17 Kuva 6. CRU- ja FRU-osat Numero FRU-osan kuvaus Itsepalvelun piiriin kuuluva CRU-osa Valinnaisen palvelun piiriin kuuluvat CRUosat 1 Pystyjalusta Kyllä Ei 2 Verkkolaitteen pidike Kyllä Ei 3 Verkkolaite Kyllä Ei 4 Verkkojohto Kyllä Ei 5 Tietokoneen kansi Kyllä Ei Luku 5. Laitteiston osien vaihto 13

18 Numero FRU-osan kuvaus Itsepalvelun piiriin kuuluva CRU-osa Valinnaisen palvelun piiriin kuuluvat CRUosat 6 Suoritin Ei Ei 7 Nappiparisto Ei Ei 8 Sisäinen kaiutin Ei Kyllä 9 Valaistun punaisen pisteen kaapeli Ei Ei 10 Lisäkaiutin Ei Ei 11 Antennin pidike Ei Ei 12 Järjestelmän tuuletin Ei Ei 13 Emolevy Ei Ei 14 Runko Ei Ei 15 Pohjakansi Kyllä Ei 16 Muistimoduuli Kyllä Ei 17 M.2-tallennusasema Kyllä Ei 18 Tallennusaseman kaapeli Ei Ei 19 Tallennusasema Ei Kyllä 20 Tallennusaseman kiinnike Ei Kyllä 21 Wi-Fi-kortin suojus Ei Ei 22 Wi-Fi-kortti Ei Ei 23 PCI Express -kortti Ei Ei 24 PCI Express -korttisovitin Ei Ei 25 Wi-Fi-antennit Ei Ei 26 Jäähdytyslevy Ei Ei 27 VESA -kiinnityspidike Kyllä Ei 28 Ulkoinen optinen asema Kyllä Ei 29 Ulkoisen optisen aseman kotelo Kyllä Ei 30 Ulkoinen siirräntämoduuli Kyllä Ei 31 Näppäimistö tai langaton näppäimistö Kyllä Ei 32 Hiiri tai langaton hiiri Kyllä Ei 14 P320 Tiny Asiakkaan vaihdettavissa olevat osat -opas

19 CRU-osien vaihto Ennen CRU-osien vaihtoa Asiakkaan vaihdettavissa olevat osat (CRU-osat) ovat tietokoneen osia, joita käyttäjä voi itse päivittää tai vaihtaa. CRU-osia on kahdenlaisia: itsepalvelun piiriin kuuluvia CRU-osia ja valinnaisen palvelun piiriin kuuluvia CRU-osia. Lisätietoja CRU-osien sijainneista on kohdassa Vaihdettaviin osiin tutustuminen sivulla 11. Huomautus: Jos aiot vaihtaa muita osia, joita ei ole mainittu seuraavissa osissa, ota yhteys Lenovon huoltoteknikkoon. Tukipuhelinnumerot ovat osoitteessa Näppäimistön tai langattoman näppäimistön vaihto Huomautus: Langaton näppäimistö on saatavana vain joissakin malleissa. Näppäimistön vaihto 1. Katkaise tietokoneesta virta ja irrota kaikki verkkojohdot pistorasioista. 2. Irrota vanhan näppäimistön kaapeli tietokoneesta. 3. Liitä uusi näppäimistö tietokoneessa olevaan soveltuvaan liitäntään. Kuva 7. Näppäimistön vaihto Langattoman näppäimistön vaihto 1. Poista vanha langaton näppäimistö käytöstä. 2. Poista uusi langaton näppäimistö pakkauksestaan. 3. Avaa paristolokeron kansi ja aseta lokeroon kaksi AAA-paristoa napaisuusilmaisimien osoittamalla tavalla. Luku 5. Laitteiston osien vaihto 15

20 Kuva 8. Langattoman näppäimistön vaihto 4. Poista USB-lähetin näppäimistön säilytyslokerosta tai langattoman hiiren säilytyslokerosta ja liitä se johonkin tietokoneen vapaaseen USB-liitäntään. 5. Sulje säilytyslokeron kansi. Näppäimistö on nyt käyttövalmis. Hiiren tai langattoman hiiren vaihto Huomautus: Langaton hiiri on saatavana vain joissakin malleissa. Hiiren vaihto 1. Katkaise tietokoneesta virta ja irrota kaikki verkkojohdot pistorasioista. 2. Irrota vanhan hiiren kaapeli tietokoneesta. 3. Liitä uusi hiiri tietokoneessa olevaan soveltuvaan liitäntään. Kuva 9. Hiiren vaihto Langattoman hiiren vaihto 1. Irrota USB-lähetin tietokoneesta. Poista sitten vanha langaton hiiri käytöstä. 16 P320 Tiny Asiakkaan vaihdettavissa olevat osat -opas

21 2. Poista uusi langaton hiiri pakkauksestaan. 3. Avaa paristolokeron kansi ja aseta lokeroon kaksi AAA-paristoa napaisuusilmaisimien osoittamalla tavalla. a. Avaa paristolokero. Kuva 10. Paristolokeron avaus b. Poista USB-lähetin lokerosta. Kuva 11. USB-lähettimen poistaminen lokerosta c. Kytke USB-lähetin USB-liitäntään. Luku 5. Laitteiston osien vaihto 17

22 Kuva 12. USB-lähettimen kytkeminen USB-liitäntään d. Asenna hiiren paristot. Kuva 13. Hiiren paristojen asennus e. Sulje paristolokeron kansi. 18 P320 Tiny Asiakkaan vaihdettavissa olevat osat -opas

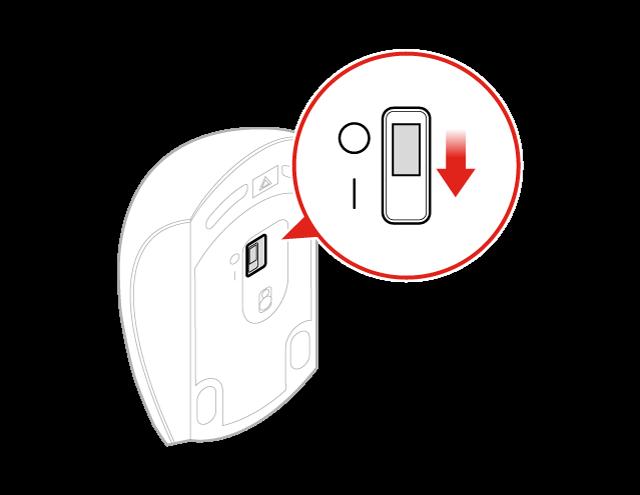

23 Kuva 14. Paristolokeron kannen sulkeminen f. Työnnä virtakytkin ON-asentoon. Kuva 15. Virtakytkimen työntäminen ON-asentoon Huomautuksia: Vihreä merkkivalo osoittaa, että hiiri on valmis käytettäväksi. Kellanruskea vilkkuva merkkivalo osoittaa, että paristojen varaustaso on heikko. Voit pidentää hiiren pariston käyttöaikaa työntämällä virtakytkimen OFF-asentoon, kun hiirtä ei käytetä. Kun olet irrottanut USB-lähettimen tietokoneesta, säilytä sitä langattoman hiiren tai langattoman näppäimistön säilytyslokerossa. Verkkolaitteen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. Huomautus: P320 Tiny -tietokone tukee seuraavia Tiny-in-one (TIO) -näytön malleja: Tiny-in-One 23-näyttö (MT: 10DQ), Tiny-in-One 22-näyttö (MT: 10LK), Tiny-in-One 24-näyttö (MT: 10LL), TIO22Gen3-näyttö (MT: Luku 5. Laitteiston osien vaihto 19

24 10R1), TIO22Gen3Touch-näyttö (MT: 10R0), TIO24Gen3-näyttö (MT: 10QY) ja TIO24Gen3Touch-näyttö (MT: 10QX). Kun käytät P320 Tiny -tietokonetta TIO-näytön kanssa, muista käyttää P320 Tiny -tietokoneen mukana tulevaa 135 W:n verkkolaitetta. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Vaihda verkkolaite. Huomautus: Verkkojohto saattaa poiketa kuvassa näkyvästä. a. Irrota verkkolaite. Kuva 16. Verkkolaitteen irrotus b. Irrota verkkojohto. 20 P320 Tiny Asiakkaan vaihdettavissa olevat osat -opas

25 Kuva 17. Verkkojohdon irrotus c. Asenna verkkojohto. Kuva 18. Verkkojohdon asennus d. Asenna verkkolaite. Luku 5. Laitteiston osien vaihto 21

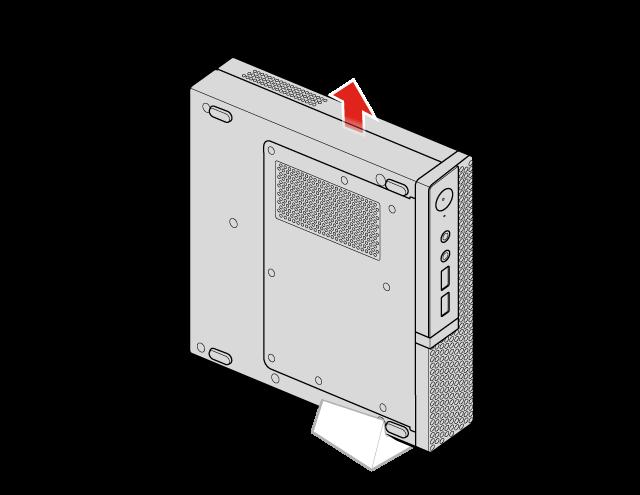

26 Kuva 19. Verkkolaitteen asennus Pystyjalustan vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Vaihda pystyjalusta. a. Irrota pystyjalusta. Kuva 20. Pystyjalustan irrotus b. Asenna pystyjalusta. 22 P320 Tiny Asiakkaan vaihdettavissa olevat osat -opas

27 Kuva 21. Pystyjalustan asennus VESA-kiinnityspidikkeen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Vaihda VESA-kiinnityspidike. a. Irrota VESA-kiinnityspidike. Kuva 22. VESA-kiinnityspidikkeen irrotus Luku 5. Laitteiston osien vaihto 23

28 b. Asenna VESA-kiinnityspidike. Kuva 23. VESA-kiinnityspidikkeen asennus Ulkoisen optisen aseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Vaihda ulkoinen optinen asema. a. Irrota ulkoisen optisen aseman kotelo. 24 P320 Tiny Asiakkaan vaihdettavissa olevat osat -opas

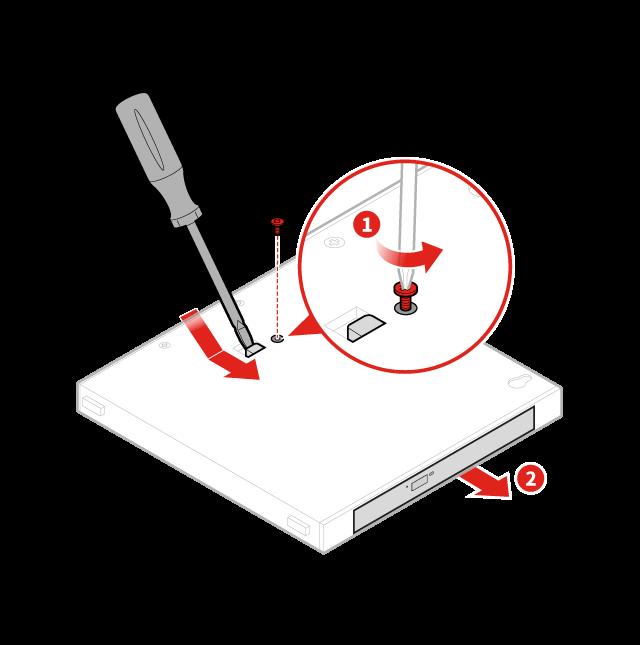

29 Kuva 24. Ulkoisen optisen aseman kotelon irrotus b. Irrota ulkoinen optinen asema. Kuva 25. Ulkoisen optisen aseman irrotus c. Asenna ulkoinen optinen asema. Luku 5. Laitteiston osien vaihto 25

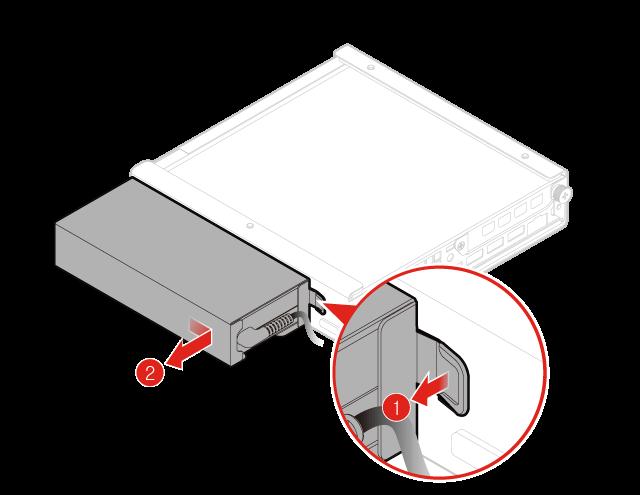

30 Kuva 26. Ulkoisen optisen aseman asennus d. Asenna ulkoisen optisen aseman kotelo. Kuva 27. Ulkoisen optisen aseman kotelon asennus Ulkoisen siirräntämoduulin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 26 P320 Tiny Asiakkaan vaihdettavissa olevat osat -opas

31 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista sekä kaikki tietokoneeseen ja ulkoiseen siirräntämoduuliin liitetyt kaapelit. 3. Vaihda ulkoinen siirräntämoduuli. a. Irrota ulkoinen siirräntämoduuli. Kuva 28. Ulkoisen siirräntämoduulin irrotus b. Asenna ulkoinen siirräntämoduuli. Luku 5. Laitteiston osien vaihto 27

32 Kuva 29. Ulkoisen siirräntämoduulin asennus Verkkolaitteen pidikkeen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Vaihda verkkolaitteen pidike. a. Irrota verkkolaitteen pidike. Kuva 30. Verkkolaitteen pidikkeen irrotus b. Asenna verkkolaitteen pidike. 28 P320 Tiny Asiakkaan vaihdettavissa olevat osat -opas

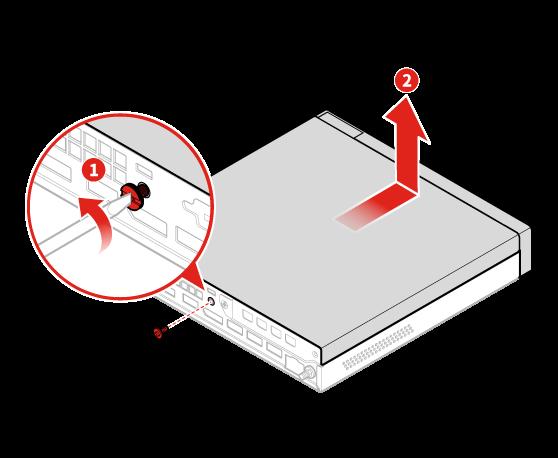

33 Kuva 31. Verkkolaitteen pidikkeen asennus Tietokoneen kannen irrotus Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Kuva 32. Tietokoneen kannen irrotus Tallennusaseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Luku 5. Laitteiston osien vaihto 29

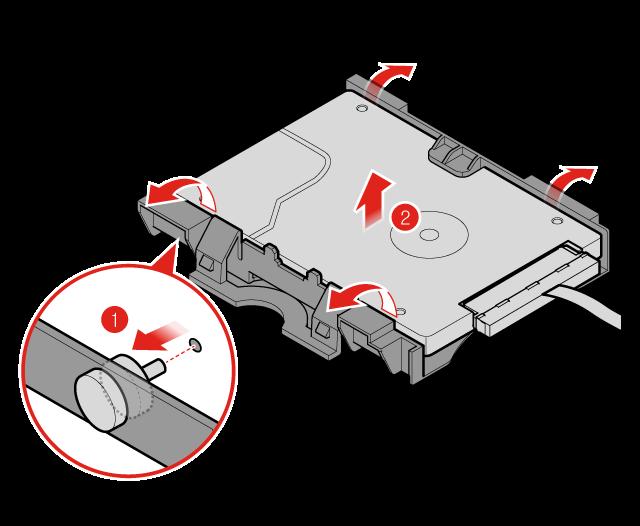

34 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Irrota tallennusaseman kaapelit emolevystä. Katso kohta Emolevy sivulla Vaihda tallennusasema. a. Poista tallennusasema. Kuva 33. Tallennusaseman irrotus b. Poista tallennusasemakehikko. Kuva 34. Tallennusasemakehikon irrotus c. Asenna tallennusasemakehikko. 30 P320 Tiny Asiakkaan vaihdettavissa olevat osat -opas

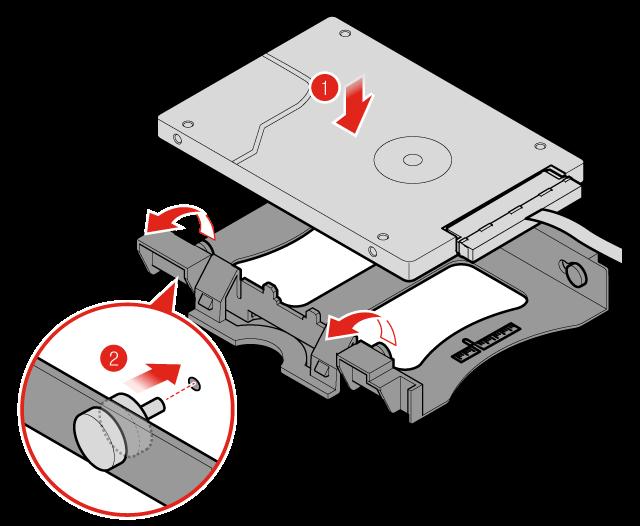

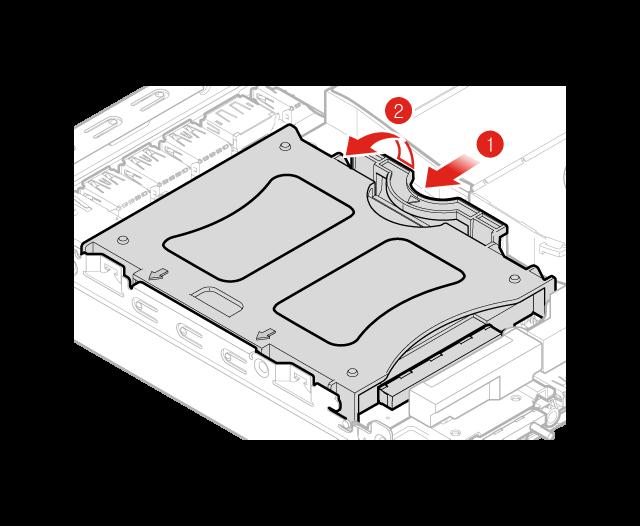

35 Kuva 35. Tallennusasemakehikon asennus d. Asenna tallennusasema. Kuva 36. Tallennusaseman asennus 6. Liitä tallennusaseman kaapelit emolevyyn. Katso kohta Emolevy sivulla Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 38. Sisäisen kaiuttimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla 29. Luku 5. Laitteiston osien vaihto 31

36 4. Irrota sisäisen kaiuttimen kaapeli emolevyssä olevasta sisäisen kaiuttimen liitännästä. Katso kohta Emolevy sivulla Vaihda sisäinen kaiutin. a. Irrota sisäinen kaiutin. Kuva 37. Sisäisen kaiuttimen irrotus. b. Asenna sisäinen kaiutin. Kuva 38. Sisäisen kaiuttimen asennus 6. Kytke sisäisen kaiuttimen kaapeli emolevyssä olevaan sisäisen kaiuttimen liitäntään. Katso kohta Emolevy sivulla Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla P320 Tiny Asiakkaan vaihdettavissa olevat osat -opas

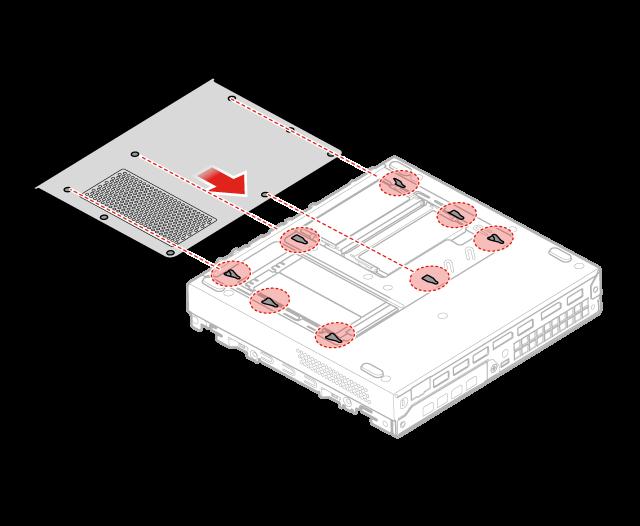

37 Tietokoneen pohjakannen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Vaihda pohjakansi. a. Irrota pohjakansi. Kuva 39. Pohjakannen irrotus b. Kiinnitä pohjakansi paikalleen. Kuva 40. Pohjakannen kiinnitys paikalleen Luku 5. Laitteiston osien vaihto 33

38 5. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 38. Muistimoduulin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. Jos tietokoneessa on paikka vain yhdelle muistimoduulille, asenna se DIMM 1 -paikkaan. Jos tietokoneessa on paikat kahdelle muistimoduulille, asenna ensin toinen muistimoduuli DIMM 1 -paikkaan ja asenna sitten toinen DIMM 2 -paikkaan. Lisätietoja paikkojen sijainneista on kohdassa Emolevy sivulla Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Irrota pohjakansi. Lisätietoja on kohdassa Tietokoneen pohjakannen vaihto sivulla Vaihda muistimoduuli. a. Avaa muistimoduulin pidike. Kuva 41. Muistimoduulin pidikkeen avaus b. Irrota muistimoduuli. 34 P320 Tiny Asiakkaan vaihdettavissa olevat osat -opas

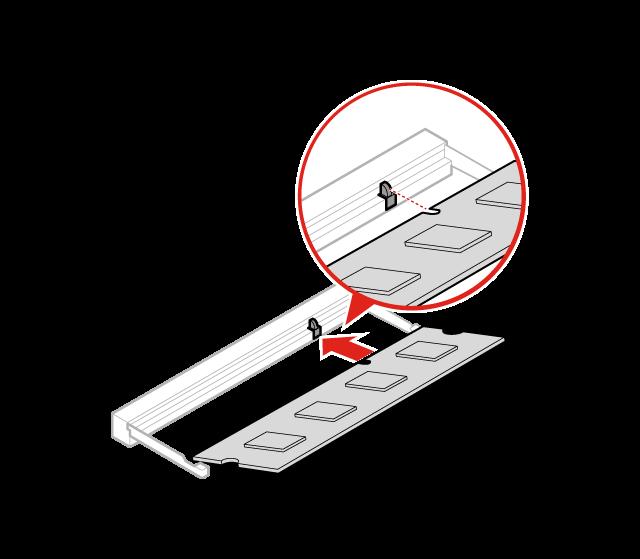

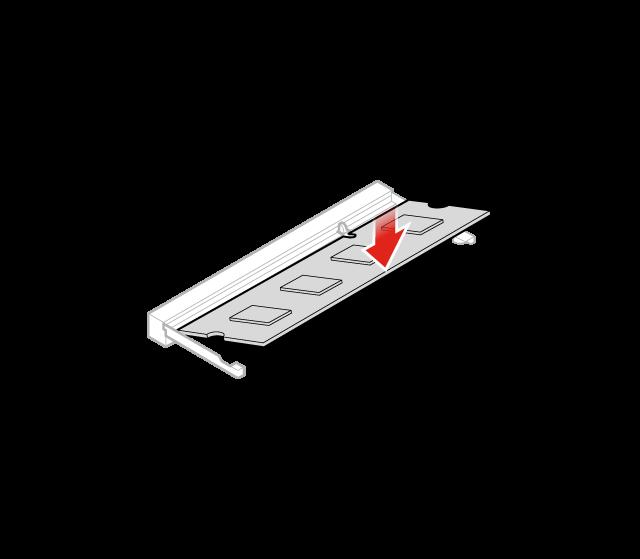

39 Kuva 42. Muistimoduulin irrotus c. Asenna muistimoduuli. Kuva 43. Muistimoduulin asennus d. Sulje muistimoduulin pidike. Luku 5. Laitteiston osien vaihto 35

40 Kuva 44. Muistimoduulin pidikkeen sulkeminen 6. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 38. M.2-tallennusaseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. M.2 SSD -aseman asennus- ja vaihto-ohjeet koskevat myös Intel Optane -muistia. Ennen kuin vaihdat Intel Optane -muistin, poista Intel Optane -muisti käytöstä Intel Rapid Storage Technology (Intel RST) Console -konsolissa. Muutoin sisäisen tallennusaseman kaikki tiedot menetetään. Huomautus: M.2-tallennusaseman vaihto-ohjeet koskevat myös Intel Optane -muistia. Jos tietokone tukee yhtä M.2-tallennusasemaa, asenna asema M.2-tallennusasemapaikkaan 1. Jos tietokone tukee kahta M.2-tallennusasemaa, asenna toinen asema M.2-tallennusasemapaikkaan 1 ja toinen asemapaikkaan 2. Lisätietoja asemapaikkojen sijainneista on kohdassa Emolevy sivulla Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Irrota pohjakansi. Lisätietoja on kohdassa Tietokoneen pohjakannen vaihto sivulla Vaihda M.2-tallennusasema. a. Avaa M.2-tallennusaseman pidike. 36 P320 Tiny Asiakkaan vaihdettavissa olevat osat -opas

41 Kuva 45. M.2-tallennusaseman pidikkeen avaus b. Irrota M.2-tallennusasema. Kuva 46. M.2-tallennusaseman irrotus c. Asenna M.2-tallennusasema. Luku 5. Laitteiston osien vaihto 37

42 Kuva 47. M.2-tallennusaseman asennus d. Sulje M.2-tallennusaseman pidike. Kuva 48. M.2-tallennusaseman pidikkeen sulkeminen 6. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 38. Osien vaihdon viimeistely Kun kaikki osat on asennettu tai vaihdettu, aseta tietokoneen kansi takaisin paikalleen ja kytke irrotetut kaapelit ja johdot takaisin paikoilleen. Voit asentaa tietokoneen kannen takaisin paikalleen ja kytkeä johdot ja kaapelit takaisin paikoilleen seuraavasti: 1. Varmista, että kaikki asennusta varten irrotetut osat on asennettu oikein takaisin eikä tietokoneen sisään ole jäänyt työkaluja tai irtonaisia ruuveja. Lisätietoja osien sijainnista tietokoneessa on kohdassa Emolevy sivulla P320 Tiny Asiakkaan vaihdettavissa olevat osat -opas

43 2. Varmista, että olet reitittänyt kaapelit oikein, ennen kuin asennat tietokoneen kannen takaisin paikalleen. Pidä kaapelit loitolla tietokoneen rungon saranoista ja kyljistä siten, etteivät kaapelit estä asentamasta tietokoneen kantta paikalleen. 3. Asenna tietokoneen kansi takaisin paikalleen. Kuva 49. Tietokoneen kannen asennus. 4. Kiinnitä tietokoneen kansi kiertämällä kiinnitysruuvi kiinni. 5. Aseta tietokone pystyasentoon. 6. Jos käytettävissä on lukko, lukitse tietokone sen avulla. Katso kohta Luku 3 Muihin laitteisiin yhdistäminen sivulla Kytke tietokoneen ulkoiset kaapelit ja verkkojohdot vastaaviin liitäntöihin tietokoneessa. Lisätietoja osien sijainnista tietokoneessa on kohdassa Laite edestä sivulla 1 tai Laite takaa sivulla 2. Luku 5. Laitteiston osien vaihto 39

44 40 P320 Tiny Asiakkaan vaihdettavissa olevat osat -opas

45 Liite A. Huomioon otettavaa Lenovo ei ehkä tarjoa tässä julkaisussa mainittuja tuotteita, palveluja tai ominaisuuksia kaikissa maissa. Saat lisätietoja Suomessa saatavana olevista tuotteista ja palveluista Lenovolta. Viittauksia Lenovon tuotteisiin, ohjelmiin tai palveluihin ei pidä tulkita niin, että ainoastaan näitä tuotteita, ohjelmia tai palveluja voidaan käyttää. Niiden asemesta on mahdollista käyttää mitä tahansa toiminnaltaan vastaavaa tuotetta, ohjelmaa tai palvelua, joka ei loukkaa Lenovon tekijänoikeutta tai muita lailla suojattuja oikeuksia. Haluttaessa käyttää yhdessä tämän tuotteen kanssa muita kuin Lenovon nimeämiä tuotteita, ohjelmia tai palveluja on niiden käytön arviointi ja tarkistus käyttäjän omalla vastuulla. Lenovolla voi olla patentteja tai patenttihakemuksia, jotka koskevat tässä julkaisussa esitettyjä asioita. Tämän julkaisun hankinta ei anna mitään lisenssiä näihin patentteihin. Kirjallisia tiedusteluja voi tehdä osoitteeseen Lenovo (United States), Inc Think Place - Building One Morrisville, NC U.S.A. Attention: Lenovo Director of Licensing LENOVO TARJOAA TÄMÄN JULKAISUN SELLAISENAAN ILMAN MITÄÄN NIMENOMAISESTI TAI KONKLUDENTTISESTI MYÖNNETTYÄ TAKUUTA, MUKAAN LUETTUINA TALOUDELLISTA HYÖDYNNETTÄVYYTTÄ, SOPIVUUTTA TIETTYYN TARKOITUKSEEN JA OIKEUKSIEN LOUKKAAMATTOMUUTTA KOSKEVAT KONKLUDENTTISESTI ILMAISTUT TAKUUT. Joidenkin maiden lainsäädäntö ei salli nimenomaisesti tai konkludenttisesti myönnettyjen takuiden rajoittamista, joten edellä olevaa rajoitusta ei sovelleta näissä maissa. Tämä julkaisu voi sisältää teknisiä epätarkkuuksia ja painovirheitä. Julkaisun tiedot tarkistetaan säännöllisin väliajoin, ja tarpeelliset muutokset tehdään julkaisun uusiin painoksiin. Lenovo saattaa tehdä parannuksia tai muutoksia tässä julkaisussa kuvattuihin tuotteisiin ja ohjelmiin milloin tahansa ilman ennakkoilmoitusta. Tässä julkaisussa kuvattuja tuotteita ei ole tarkoitettu käytettäviksi implantaatiosovelluksissa tai muissa elintoimintoja ylläpitävissä sovelluksissa, joissa toimintahäiriö saattaa aiheuttaa henkilövahingon tai kuoleman. Tämän julkaisun sisältämät tiedot eivät vaikuta Lenovon tuotteiden määrityksiin (spesifikaatioihin) tai takuisiin eivätkä muuta niitä. Mikään tässä julkaisussa oleva lausuma ei sisällä nimenomaisesti tai konkludenttisesti ilmaistua Lenovon tai kolmannen osapuolen teollis- ja tekijänoikeutta koskevaa lisenssiä, sitoumusta tai näiden loukkauksien varalta annettua suojausta. Kaikki tämän julkaisun tiedot perustuvat erityisympäristöissä saatuihin tuloksiin, ja ne esitetään esimerkkeinä. Muissa käyttöympäristöissä voidaan saada erilaisia tuloksia. Lenovo pidättää itsellään oikeuden käyttää ja jakaa käyttäjiltä saamiaan tietoja parhaaksi katsomallaan tavalla niin, ettei siitä aiheudu lähettäjälle mitään velvoitteita. Tässä julkaisussa olevat viittaukset muihin kuin Lenovon verkkosivustoihin eivät ole osoitus siitä, että Lenovo millään tavoin vastaisi kyseisten sivustojen sisällöstä tai käytöstä. Viittaukset on tarkoitettu vain helpottamaan lukijan mahdollisuuksia tutustua muihin sivustoihin. Kyseisten verkkosivustojen sisältämä aineisto ei sisälly tähän Lenovo-tuotteeseen tai sitä koskevaan aineistoon. Sivustojen käyttö on käyttäjän omalla vastuulla. Kaikki julkaisun sisältämät suorituskykytiedot on määritetty testiympäristössä. Suorituskyky muissa toimintaympäristöissä saattaa poiketa merkittävästi ilmoitetuista arvoista. Osa mittauksista on saatettu tehdä kehitteillä olevissa järjestelmissä, eikä mikään takaa, että tulokset ovat samanlaiset yleisesti saatavana olevissa järjestelmissä. Lisäksi osa mittaustuloksista on saatettu saada ekstrapolaation avulla. Todelliset Copyright Lenovo 2017,

46 tulokset voivat poiketa ilmoitetuista arvoista. Julkaisun käyttäjien tulee tarkistaa tietojen soveltuvuus omassa erityisympäristössään. Tavaramerkit Seuraavat nimet ovat Lenovo tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa: Lenovo Lenovo-logo ThinkStation ThinkStation-logo Intel ja Optane ovat Intel Corporationin tai sen tytäryhtiöiden tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. DisplayPort ja VESA ovat Video Electronics Standards Associationin tavaramerkkejä. Muut yritysten, tuotteiden tai palvelujen nimet voivat olla muiden tahojen tavaramerkkejä. 42 P320 Tiny Asiakkaan vaihdettavissa olevat osat -opas
