ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

Transkriptio

1 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas Energy Star -vaatimusten mukaiset konetyypit: 10TF, 10TG, 10TH, 10TJ, 10TK, 10TL, 10UY, 10V0, 10V1 ja 10V2

2 Huomautus: Ennen tämän julkaisun ja siinä kuvattujen tuotteiden käyttöä lue huolellisesti Tärkeät tuotetiedot -oppaan ja Liite A Huomioon otettavaa sivulla 67 -kohdan tiedot. Ensimmäinen painos (Heinäkuu 2018) Copyright Lenovo RAJOITETTUJA OIKEUKSIA KOSKEVA HUOMAUTUS: Jos tiedot tai ohjelmisto toimitetaan General Services Administration (GSA) -sopimuksen ehtojen mukaisesti, niiden käyttöä, jäljentämistä ja luovuttamista koskevat sopimuksen GS-35F rajoitukset.

3 Sisältö Luku 1. Yleiskuvaus Laite edestä Laite takaa Emolevy Koneen tyypin ja mallin tarra Luku 2. Tekniset tiedot Luku 3. Tietokoneen lukot Kensington-vaijerilukon tai vastaavan lukon kiinnitys Luku 4. Laitteiston osien vaihto Ennen laitteiston osien vaihtoa FRU-osiin (ja CRU-osiin) tutustuminen FRU-osien (ja CRU-osien) sijainti Näppäimistön tai langattoman näppäimistön vaihto Hiiren tai langattoman hiiren vaihto Verkkolaitteen vaihto Pystyjalustan vaihto VESA-kiinnityspidikkeen vaihto Verkkolaitteen pidikkeen vaihto Tietokoneen kannen irrotus TF-, 10TG-, 10TH-, 10TJ- ja 10TK-mallien tallennusaseman vaihto TF-, 10TG-, 10TH-, 10TJ- ja 10TK-mallien tallennusaseman kaapelin vaihto TF-, 10TG-, 10TH-, 10TJ- ja 10TK-mallien järjestelmän tuulettimen vaihto Jäähdytyslevyn vaihto Sisäisen kaiuttimen vaihto Wi-Fi-kortin vaihto Wi-Fi-antennin vaihto Antennipidikkeen vaihto Nappipariston vaihto Tietokoneen pohjakannen vaihto Muistimoduulin vaihto M.2-tallennusaseman vaihto Emolevyn ja rungon vaihto Osien vaihdon viimeistely Liite A. Huomioon otettavaa Liite B. Tavaramerkit Copyright Lenovo 2018 i

4 ii ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

5 Luku 1. Yleiskuvaus Tässä luvussa on perustietoja, joiden avulla voit tutustua tietokoneeseesi. Laite edestä Huomautus: Tietokoneesi saattaa poiketa kuvissa näkyvistä malleista. Kuva 1. Laite edestä 1 Virran merkkivalo 2 Virtapainike 3 Tallennusaseman tilan merkkivalo 4 Mikrofoniliitäntä 5 Kuulokemikrofoniliitäntä 6 USB 3.0 -liitäntä 7 Always On USB 3.0 -liitäntä 8 Valaistu punainen piste 1 Virran merkkivalo Kun merkkivalo palaa, tietokone on käynnissä. Copyright Lenovo

6 2 Virtapainike Virtapainikkeella tietokoneeseen voi kytkeä virran. Jos et voi sammuttaa tietokonetta käyttöjärjestelmästä, sammuta tietokone pitämällä virtapainiketta painettuna vähintään neljän sekunnin ajan. 3 Tallennusaseman tilan merkkivalo Kun merkkivalo palaa, tallennusasema on käytössä. 4 Mikrofoniliitäntä Tähän liitäntään voi liittää mikrofonin. Voit käyttää mikrofonia äänen tallentamiseen tai vuorovaikutukseen tietokoneen kanssa puheentunnistusohjelmiston avulla. 5 Kuulokemikrofoniliitäntä Käytetään kuulokemikrofonin tai kuulokkeiden liittämiseen tietokoneeseen. 6 USB 3.0 -liitäntä Tähän liitäntään voi liittää USB-yhteensopivan laitteen, kuten USB-näppäimistön, -hiiren, -skannerin, -tulostimen tai -kämmentietokoneen (PDA). Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.0 -laitteen USB 3.0 -liitäntään USB 2.0 -liitännän sijaan. 7 Always On USB 3.0 -liitäntä Tähän liitäntään voi liittää USB 2.0- tai USB 3.0 -liitäntää käyttävän laitteen, kuten näppäimistön, hiiren, skannerin, tulostimen tai kämmentietokoneen (PDA). Verkkolaitteen ollessa liitettynä voit ladata automaattisesti havaittua laitetta myös silloin, kun tietokone on horrostilassa tai kun tietokoneesta on katkaistu virta. 8 Valaistu punainen piste Kun merkkivalo palaa, tietokone on käynnissä. Laite takaa Huomautus: Tietokoneesi saattaa poiketa kuvissa näkyvistä malleista. 2 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

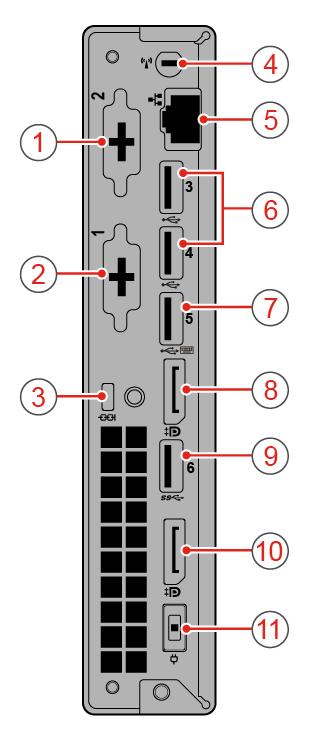

7 Kuva 2. Laite takaa 1 Valinnainen liitäntä 1 2 Valinnainen liitäntä 2 3 Turvalukon paikka 4 Wi-Fi-antennin paikka 5 Ethernet-liitäntä 6 USB 2.0 -liitännät 7 USB 2.0 -liitäntä 8 DisplayPort -liitäntä 9 USB 3.0 -liitäntä 10 DisplayPort-liitäntä 11 Verkkolaitteen liitäntä 1 Valinnainen liitäntä 1 Liitäntä vaihtelee tietokoneen mallin mukaan. 2 Valinnainen liitäntä 2 Liitäntä vaihtelee tietokoneen mallin mukaan. 3 Turvalukon paikka Käytetään Kensington-vaijerilukon tai vastaavan lukon kiinnittämiseen. 4 Wi-Fi-antennin paikka Luku 1. Yleiskuvaus 3

8 Tähän paikkaan voi asentaa takaosan Wi-Fi-antennin kaapelin liitännän, joka on saatavana joissakin malleissa. Takaosan Wi-Fi-antenni asennetaan takaosan Wi-Fi-antennin kaapelin liitäntään. 5 Ethernet-liitäntä Tähän liitäntään voidaan liittää Ethernet-kaapeli lähiverkon käyttöä varten. 6 USB 2.0 -liitäntä Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 2.0 -laitteen USB 2.0 -liitäntään. 7 USB 2.0 -liitäntä Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 2.0 -laitteen USB 2.0 -liitäntään. 8 DisplayPort-liitäntä Tämän liitännän avulla tietokone lähettää ääni- ja videosignaaleja toiseen ääni- tai videolaitteeseen, esimerkiksi laadukkaaseen näyttöön. 9 USB 3.0 -liitäntä Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.0 -laitteen USB 3.0 -liitäntään USB 2.0 -liitännän sijaan. 10 DisplayPort-liitäntä Tämän liitännän avulla tietokone lähettää ääni- ja videosignaaleja toiseen ääni- tai videolaitteeseen, esimerkiksi laadukkaaseen näyttöön. 11 Verkkolaitteen liitäntä Tähän liitäntään liitetään verkkolaite, joka syöttää tietokoneeseen verkkovirtaa. Emolevy Huomautus: Lisää osien kuvauksia on kohdissa Laite edestä sivulla 1 ja Laite takaa sivulla 2. 4 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

9 Kuva 3. Emolevy Luku 1. Yleiskuvaus 5

10 1 Sarjaliitäntä 1 2 Sarjaliitäntä 2 3 USB 2.0 -liitäntä 4 DisplayPort-liitäntä 5 Järjestelmän tuulettimen liitäntä 6 Nappiparisto 7 M.2 Wi-Fi -korttipaikka 8 Tallennusaseman paikka 9 Sisäisen kaiuttimen liitäntä 10 M.2-tallennusaseman paikka 11 Muistipaikka Koneen tyypin ja mallin tarra Koneen tyyppi- ja mallimerkintä helpottaa tietokoneen tunnistamista. Kun otat yhteyttä Lenovon tukipalveluun, tukihenkilöt tunnistavat tietokoneesi koneen tyyppi- ja mallitietojen perusteella. Tämän ansiosta he voivat tarjota sinulle nopeampaa palvelua. Koneen tyyppi- ja mallimerkintä on kiinnetty tietokoneen yläosaan kuvan osoittamalla tavalla. Kuva 4. Koneen tyypin ja mallin tarra 6 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

11 Luku 2. Tekniset tiedot Virtalähde Automaattisesti jännitteen valitseva virtalähde, jonka teho on 65 wattia Tallennusasemat 2,5 tuuman tallennusasema M.2-tallennusasema Näyttöominaisuudet Sisäinen näytönohjainkortti tukee seuraavia: DisplayPort-liitäntä Ääniominaisuudet Sisäinen äänikortti tukee seuraavia: Kuulokemikrofoniliitäntä Sisäinen kaiutin Siirräntäominaisuudet Ääniliitännät (kuuloke- ja mikrofoniliitäntä) DisplayPort-liitäntä Ethernet-liitäntä Sarjaportti (lisävaruste) Type-C USB -liitäntä (lisävaruste) USB-liitäntä VGA-liitäntä (valinnainen) Verkko-ominaisuudet Ethernet LAN Langaton lähiverkko (lisävaruste) Bluetooth (lisävaruste) Fyysiset mitat Leveys: 35 mm Korkeus: 183 mm Syvyys: 179 mm Paino (ilman pakkausta) Enimmäiskokoonpano (toimitettaessa): 1,1 kg (2,4 lb) Copyright Lenovo

12 8 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

13 Luku 3. Tietokoneen lukot Tässä luvussa on ohjeet tietokoneen suojaamiseen lukituslaitteilla. Kensington-vaijerilukon tai vastaavan lukon kiinnitys Voit asentaa tietokoneeseen Kensington-lukon tai vastaavan vaijerilukon, jonka avulla voit kiinnittää tietokoneen työpöytään tai johonkin muuhun kiinteään esineeseen. Vaijerilukko kiinnitetään tietokoneen takaosassa olevaan turvalukon aukkoon. Valitun tyypin mukaan vaijerilukko voi olla avaimella tai numeroyhdistelmällä käytettävä. Vaijerilukko lukitsee myös tietokoneen kannen avauspainikkeet. Samantyyppinen lukko on käytössä monissa kannettavissa tietokoneissa. Vaijerilukon voi tilata suoraan Lenovolta. Tee haku sanalla Kensington seuraavassa osoitteessa: Kuva 5. Kensington-vaijerilukon tai vastaavan lukon kiinnitys Copyright Lenovo

14 10 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

15 Luku 4. Laitteiston osien vaihto Tämä luku sisältää tietokoneen laitteiden vaihto-ohjeet. Ennen laitteiston osien vaihtoa Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tämän osion tiedot ja Tärkeät tuotetiedot -oppaan. Huomioon otettavaa ennen laitteiston osien vaihtoa Käytä vain Lenovon toimittamia tietokoneen komponentteja. Kun asennat tai vaihdat lisävarustetta, käytä tämän käyttöoppaan ohjeiden lisäksi myös lisävarusteen mukana toimitettuja ohjeita. Useimmissa maissa Lenovo edellyttää viallisten CRU-osien palauttamista. Lisätietoja tästä tulee CRUosan mukana tai muutaman päivän kuluttua CRU-osan saapumisesta. Staattiselle sähkölle herkkien laitteiden käsittely Älä avaa uuden osan sisältävää staattiselta sähköltä suojaavaa pakkausta, ennen kuin viallinen osa on poistettu, ja olet valmis asentamaan uuden osan. Staattisesta sähköstä ei ole vaaraa ihmiselle, mutta se saattaa vioittaa tietokoneen osia ja lisävarusteita. Kun käsittelet lisävarusteita ja muita tietokoneen osia, noudata seuraavia ohjeita vaurioiden välttämiseksi: Vältä tarpeettomia liikkeitä. Liikkeet saattavat synnyttää staattista sähköä ympärillesi. Käsittele lisävarusteita ja muita tietokoneen osia aina varovasti. Tartu PCI-/PCIe-kortteihin, muistimoduuleihin, emolevyihin ja suorittimiin aina niiden reunoista. Älä koske paljaisiin virtapiireihin tai liittimiin. Älä anna muiden henkilöiden koskea lisävarusteisiin tai muihin tietokoneen osiin. Kosketa osan staattiselta sähköltä suojaavalla pakkauksella sovitinkorttipaikan metallista kantta tai tietokoneen maalaamatonta metallipintaa vähintään kahden sekunnin ajan. Tämä pienentää pakkauksen ja kehosi staattista varausta ennen uuden osan asentamista tai vaihtamista. Mikäli mahdollista, poista osa pakkauksestaan ja asenna se suoraan tietokoneeseen laskematta sitä välillä käsistäsi. Jos tämä ei onnistu, aseta osan staattiselta sähköltä suojaava pakkaus tasaiselle pinnalle ja osa pakkauksen päälle. Älä aseta osaa keskusyksikön kannen tai muun metallipinnan päälle. FRU-osiin (ja CRU-osiin) tutustuminen Asiakkaan tiloissa vaihdettavissa olevat osat (FRU-osat) voi päivittää tai vaihtaa koulutettu teknikko. FRUosat sisältävät kaikki CRU-osat. Lisätietoja FRU-osista, kuten FRU-osanumeroista ja tuetuista tietokonemalleista, on seuraavassa osoitteessa: Asiakkaan vaihdettavissa olevat osat (CRU-osat) ovat tietokoneen osia, joita käyttäjä voi itse päivittää tai vaihtaa. Itsepalvelun piiriin kuuluvat CRU-osat: Voit asentaa itsepalvelun piiriin kuuluvat CRU-osat helposti. Nämä CRU-osat voivat olla erillisiä tai paikalleen lukittavia osia tai enintään kahdella ruuvilla kiinnitettäviä osia. Itsepalvelun piiriin kuuluvia CRU-osia ovat esimerkiksi näppäimistö, hiiri ja USBlaitteet. Käyttäjät ovat vastuussa kaikkien itsepalvelun piiriin kuuluvien CRU-osien vaihdosta. Copyright Lenovo

16 Valinnaisen palvelun piiriin kuuluvat CRU-osat: Valinnaisen palvelun piiriin kuuluvien CRU-osien käsittelyssä tarvitaan jonkin verran teknistä taitoa ja yksinkertaisia työkaluja (kuten ruuvitalttaa). Nämä CRU-osat ovat tietokoneen sisäisiä osia, jotka on eristetty muista osista. Ne on yleensä piilotettu useammalla kuin kahdella ruuvilla kiinnitettävän peitelevyn taakse. Ruuvit ja peitelevy on irrotettava, jotta kyseiseen CRU-osaan päästään käsiksi. Valinnaisen palvelun piiriin kuuluvia CRU-osia voi irrottaa ja asentaa käyttäjä tai takuuaikana Lenovon huoltoteknikko. Ennen FRU-osien vaihtoa Tutustu seuraaviin tietoihin ennen FRU-osan vaihtoa: Vain valtuutettu ja koulutettu henkilöstö saa huoltaa tietokoneen. Ennen FRU-osan vaihtamista lue kaikki osan vaihto-ohjeet. Ole erityisen huolellinen suorittaessasi kirjoitustoimintoja, kuten kopioimista, tallentamista tai alustamista. Huollettavan tietokoneen asemien järjestystä on saatettu muuttaa. Jos valitse väärän aseman, tietojen tai ohjelmien päälle voidaan kirjoittaa. Vaihda FRU-osan tilalle vain kyseiseen malliin tarkoitettu FRU-osa. Kun vaihdat FRU-osan, varmista, että koneen malli ja FRU-osan numero ovat oikeat. FRU-osaa ei saa vaihtaa yksittäisen vian vuoksi, jota ei voi toisintaa. Yksittäisten vikojen syy voi olla laitteistovian sijasta esimerkiksi kosminen säteily, staattisen sähkön purkaus tai ohjelmistovirhe. Harkitse FRU-osan vaihtamista vain jos ongelma uusiutuu. Jos epäilet, että FRU-osa on viallinen, tyhjennä virheloki ja testaa uudelleen. Jos vika ei toistu, älä vaihda FRU-osaa. Vaihda vain viallinen FRU-osa. 12 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

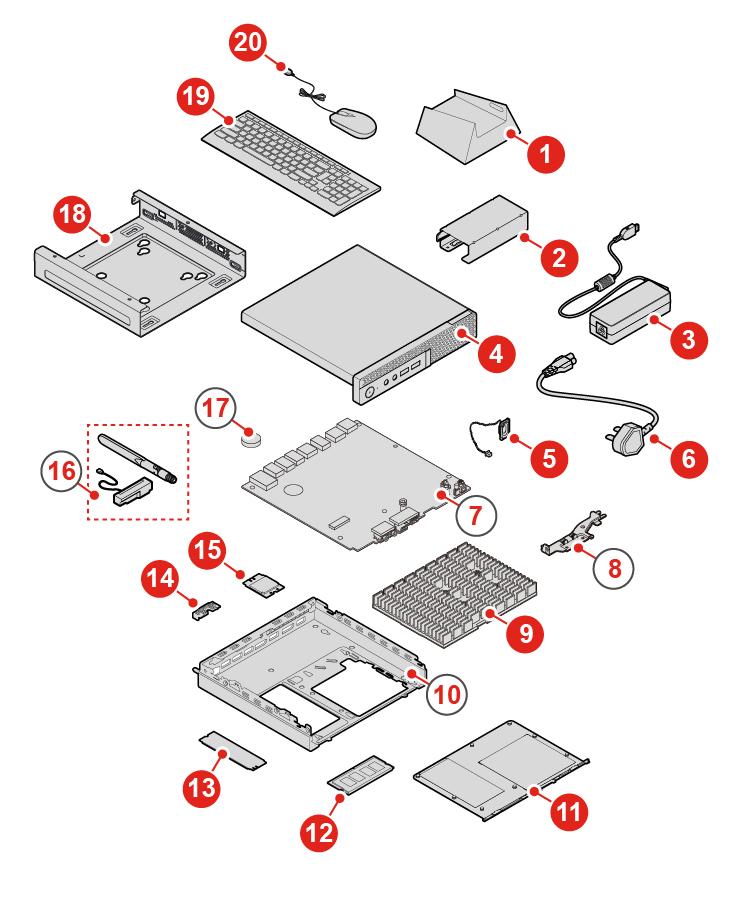

17 FRU-osien (ja CRU-osien) sijainti 10TF-, 10TG-, 10TH-, 10TJ- ja 10TK-mallien FRU-osien (ja CRU-osien) sijainti Kuva 6. FRU-osien (ja CRU-osien) sijainti Huomautuksia: Jotkin osista ovat lisävarusteita. Jos aiot vaihtaa osan, jota ei ole mainittu alla olevassa luettelossa, ota yhteys Lenovon huoltoteknikkoon. Lenovo-tukipuhelinnumeroiden luettelo on seuraavassa osoitteessa: Luku 4. Laitteiston osien vaihto 13

18 Numero FRU-osan kuvaus Itsepalvelun piiriin kuuluvat CRU-osat Valinnaisen palvelun piiriin kuuluvat CRU-osat 1 Pystyjalusta Kyllä Ei 2 Verkkolaitteen pidike Kyllä Ei 3 Verkkolaite Kyllä Ei 4 Tietokoneen kansi Kyllä Ei 5 Pölysuojus Kyllä Ei 6 Verkkojohto Kyllä Ei 7 Sisäinen kaiutin Kyllä Ei 8 Emolevy Ei Ei 9 Jäähdytyslevy Ei Kyllä 10 Antennin pidike Ei Ei 11 Järjestelmän tuuletin Ei Ei 12 Runko Ei Ei 13 Pohjakansi Kyllä Ei 14 Muistimoduuli Kyllä Ei 15 M.2-tallennusasema Kyllä Ei 16 Tallennusaseman kaapeli Ei Ei 17 Tallennusasema Ei Kyllä 18 Tallennusaseman kiinnike Ei Kyllä 19 Wi-Fi-kortin suojus Ei Kyllä 20 Wi-Fi-kortti Ei Kyllä 21 Nappiparisto Ei Ei 22 Wi-Fi-antennit Ei Ei 23 Tallennusasemakehikon kiinnike Ei Ei 24 VESA -kiinnityspidike Kyllä Ei 25 Näppäimistö tai langaton näppäimistö Kyllä Ei 26 Hiiri tai langaton hiiri Kyllä Ei 14 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

19 10TL-, 10UY-, 10V0-, 10V1- ja 10V2-mallien FRU-osien (ja CRU-osien) sijainti Kuva 7. FRU-osien (ja CRU-osien) sijainti Huomautuksia: Jotkin osista ovat lisävarusteita. Jos aiot vaihtaa osan, jota ei ole mainittu alla olevassa luettelossa, ota yhteys Lenovon huoltoteknikkoon. Lenovo-tukipuhelinnumeroiden luettelo on seuraavassa osoitteessa: Numero FRU-osan kuvaus Itsepalvelun piiriin kuuluvat CRU-osat Valinnaisen palvelun piiriin kuuluvat CRU-osat 1 Pystyjalusta Kyllä Ei 2 Verkkolaitteen pidike Kyllä Ei Luku 4. Laitteiston osien vaihto 15

20 Numero FRU-osan kuvaus Itsepalvelun piiriin kuuluvat CRU-osat Valinnaisen palvelun piiriin kuuluvat CRU-osat 3 Verkkolaite Kyllä Ei 4 Tietokoneen kansi Kyllä Ei 5 Sisäinen kaiutin Kyllä Ei 6 Verkkojohto Kyllä Ei 7 Emolevy Ei Ei 8 Antennin pidike Ei Ei 9 Jäähdytyslevy Ei Kyllä 10 Runko Ei Ei 11 Pohjakansi Kyllä Ei 12 Muistimoduuli Kyllä Ei 13 M.2-tallennusasema Kyllä Ei 14 Wi-Fi-kortin suojus Ei Kyllä 15 Wi-Fi-kortti Ei Kyllä 16 Wi-Fi-antennit Ei Ei 17 Nappiparisto Ei Ei 18 VESA-kiinnityspidike Kyllä Ei 19 Näppäimistö tai langaton näppäimistö Kyllä Ei 20 Hiiri tai langaton hiiri Kyllä Ei Näppäimistön tai langattoman näppäimistön vaihto Huomautus: Langaton näppäimistö on saatavana vain joissakin malleissa. Näppäimistön vaihto 1. Katkaise tietokoneesta virta ja irrota kaikki verkkojohdot pistorasioista. 2. Irrota vanhan näppäimistön kaapeli tietokoneesta. 3. Liitä uusi näppäimistö asianmukaiseen tietokoneen liitäntään. Kuva 8. Näppäimistön vaihto 16 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

21 Langattoman näppäimistön vaihto 1. Poista vanha langaton näppäimistö käytöstä. 2. Poista uusi langaton näppäimistö pakkauksestaan. 3. Avaa paristolokeron kansi ja aseta lokeroon kaksi AAA-paristoa napaisuusilmaisimien osoittamalla tavalla. Kuva 9. Langattoman näppäimistön vaihto 4. Poista USB-lähetin näppäimistön säilytyslokerosta tai langattoman hiiren säilytyslokerosta ja liitä se johonkin tietokoneen vapaaseen USB-liitäntään. 5. Sulje säilytyslokeron kansi. Näppäimistö on nyt käyttövalmis. Hiiren tai langattoman hiiren vaihto Huomautus: Langaton hiiri on saatavana vain joissakin malleissa. Hiiren vaihto 1. Katkaise tietokoneesta virta ja irrota kaikki verkkojohdot pistorasioista. 2. Irrota vanhan hiiren kaapeli tietokoneesta. 3. Liitä uusi hiiri asianmukaiseen tietokoneen liitäntään. Kuva 10. Hiiren vaihto Luku 4. Laitteiston osien vaihto 17

22 Langattoman hiiren vaihto 1. Irrota USB-lähetin tietokoneesta. Poista sitten vanha langaton hiiri käytöstä. 2. Poista uusi langaton hiiri pakkauksestaan. 3. Avaa paristolokeron kansi ja aseta lokeroon kaksi AAA-paristoa napaisuusilmaisimien osoittamalla tavalla. a. Avaa paristolokero. Kuva 11. Paristolokeron avaus b. Poista USB-lähetin lokerosta. 18 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

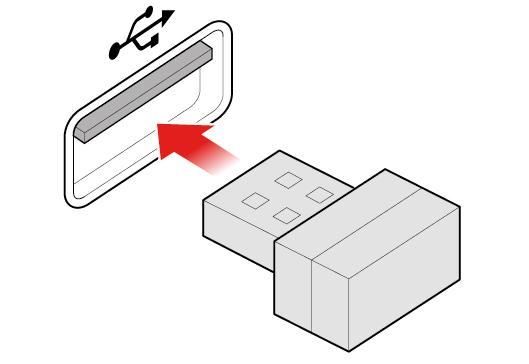

23 Kuva 12. USB-lähettimen poistaminen lokerosta c. Kytke USB-lähetin USB-liitäntään. Kuva 13. USB-lähettimen kytkeminen USB-liitäntään d. Asenna hiiren paristot. Luku 4. Laitteiston osien vaihto 19

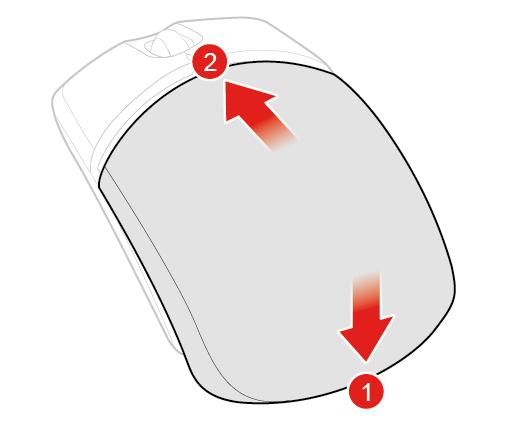

24 Kuva 14. Hiiren paristojen asennus e. Sulje paristolokeron kansi. Kuva 15. Paristolokeron kannen sulkeminen f. Työnnä virtakytkin ON-asentoon. 20 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

25 Kuva 16. Virtakytkimen työntäminen ON-asentoon Huomautuksia: Vihreä merkkivalo osoittaa, että hiiri on valmis käytettäväksi. Kellanruskea vilkkuva merkkivalo osoittaa, että paristojen varaustaso on heikko. Voit pidentää hiiren pariston käyttöaikaa työntämällä virtakytkimen OFF-asentoon, kun hiirtä ei käytetä. Kun olet irrottanut USB-lähettimen tietokoneesta, säilytä sitä langattoman hiiren tai langattoman näppäimistön säilytyslokerossa. Verkkolaitteen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Vaihda verkkolaite. Huomautus: Verkkojohto saattaa poiketa kuvassa näkyvästä. a. Irrota verkkolaite. Luku 4. Laitteiston osien vaihto 21

26 Kuva 17. Verkkolaitteen irrotus b. Irrota verkkojohto. Kuva 18. Verkkojohdon irrotus c. Asenna verkkojohto. 22 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

27 Kuva 19. Verkkojohdon asennus d. Asenna verkkolaite. Kuva 20. Verkkolaitteen asennus Luku 4. Laitteiston osien vaihto 23

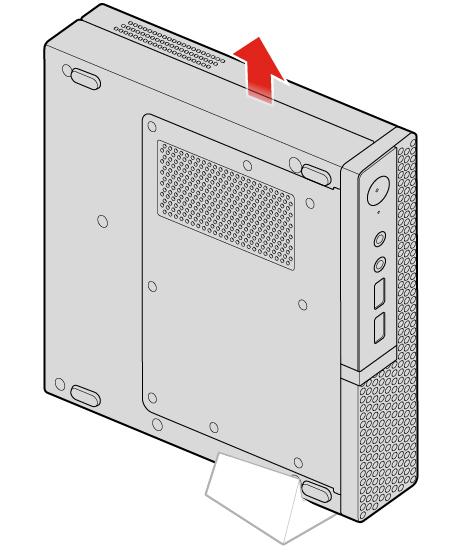

28 Pystyjalustan vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Vaihda pystyjalusta. a. Irrota pystyjalusta. Kuva 21. Pystyjalustan irrotus b. Asenna pystyjalusta. 24 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

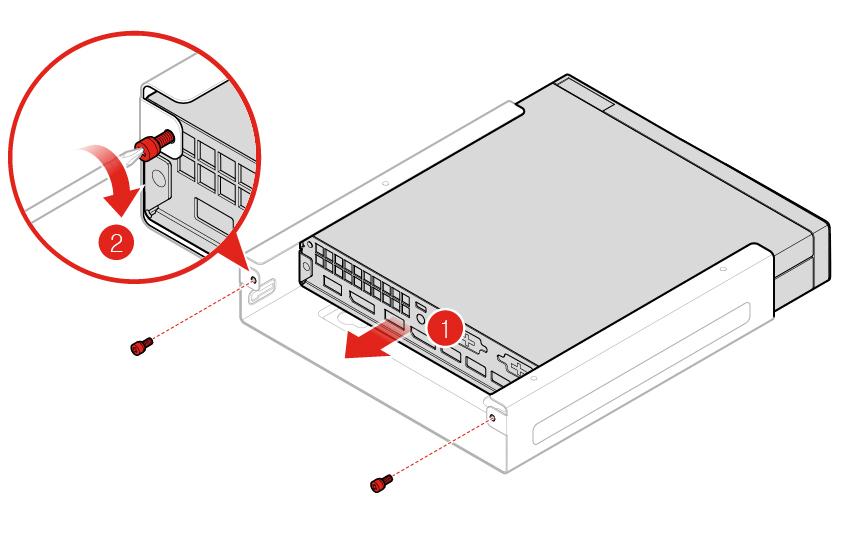

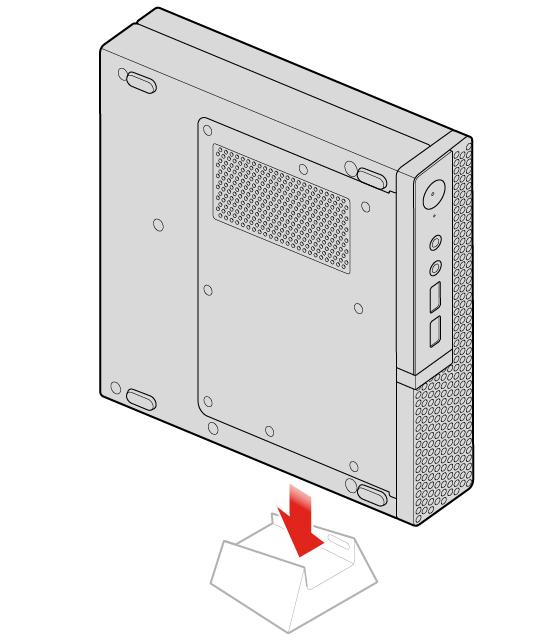

29 Kuva 22. Pystyjalustan asennus VESA-kiinnityspidikkeen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Vaihda VESA-kiinnityspidike. a. Irrota VESA-kiinnityspidike. Luku 4. Laitteiston osien vaihto 25

30 Kuva 23. VESA-kiinnityspidikkeen irrotus b. Asenna VESA-kiinnityspidike. Kuva 24. VESA-kiinnityspidikkeen asennus Verkkolaitteen pidikkeen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 26 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

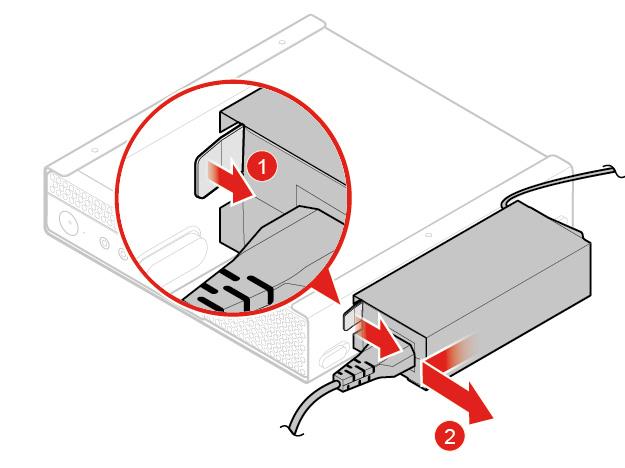

31 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Vaihda verkkolaitteen pidike. a. Irrota verkkolaitteen pidike. Kuva 25. Verkkolaitteen pidikkeen irrotus b. Asenna verkkolaitteen pidike. Kuva 26. Verkkolaitteen pidikkeen asennus Luku 4. Laitteiston osien vaihto 27

32 Tietokoneen kannen irrotus Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 10TF-, 10TG-, 10TH-, 10TJ- ja 10TK-mallien tietokoneen kannen irrotus VAROITUS: Ennen kuin avaat tietokoneen kannen, katkaise tietokoneesta virta ja anna tietokoneen jäähtyä muutama minuutti. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista pölysuojus. Kuva 27. Pölysuojuksen poisto 4. Poista tietokoneen kansi. 28 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

33 Kuva 28. Tietokoneen kannen irrotus 10TL-, 10UY-, 10V0-, 10V1- ja 10V2-mallien tietokoneen kannen irrotus VAROITUS: Ennen kuin avaat tietokoneen kannen, katkaise tietokoneesta virta ja anna tietokoneen jäähtyä muutama minuutti. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Luku 4. Laitteiston osien vaihto 29

34 Kuva 29. Tietokoneen kannen irrotus 10TF-, 10TG-, 10TH-, 10TJ- ja 10TK-mallien tallennusaseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Vaihda tallennusasema. a. Poista tallennusasema. 30 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

35 Kuva 30. Tallennusaseman irrotus b. Irrota tallennusaseman kaapeli emolevystä. c. Poista tallennusasemakehikko. Kuva 31. Tallennusasemakehikon irrotus d. Asenna tallennusasemakehikko. Luku 4. Laitteiston osien vaihto 31

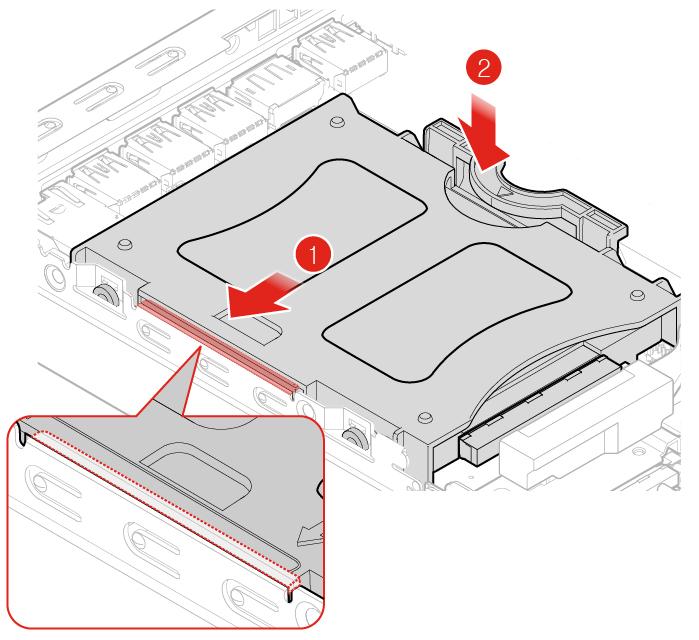

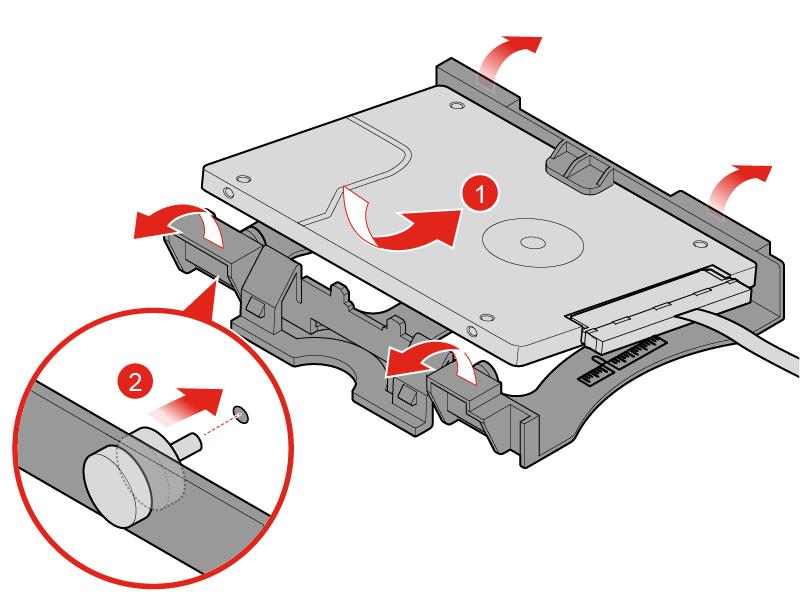

36 Kuva 32. Tallennusasemakehikon asennus e. Liitä tallennusaseman kaapeli emolevyyn. f. Asenna tallennusasema. 32 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

37 Kuva 33. Tallennusaseman asennus 5. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla TF-, 10TG-, 10TH-, 10TJ- ja 10TK-mallien tallennusaseman kaapelin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Poista tallennusasema. Lisätietoja on kohdassa 10TF-, 10TG-, 10TH-, 10TJ- ja 10TK-mallien tallennusaseman vaihto sivulla Vaihda tallennusaseman kaapeli. a. Irrota tallennusaseman kaapeli. Luku 4. Laitteiston osien vaihto 33

38 Kuva 34. Tallennusaseman kaapelin irrotus b. Asenna tallennusaseman kaapeli. Kuva 35. Tallennusaseman kaapelin asennus 6. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla TF-, 10TG-, 10TH-, 10TJ- ja 10TK-mallien järjestelmän tuulettimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 34 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

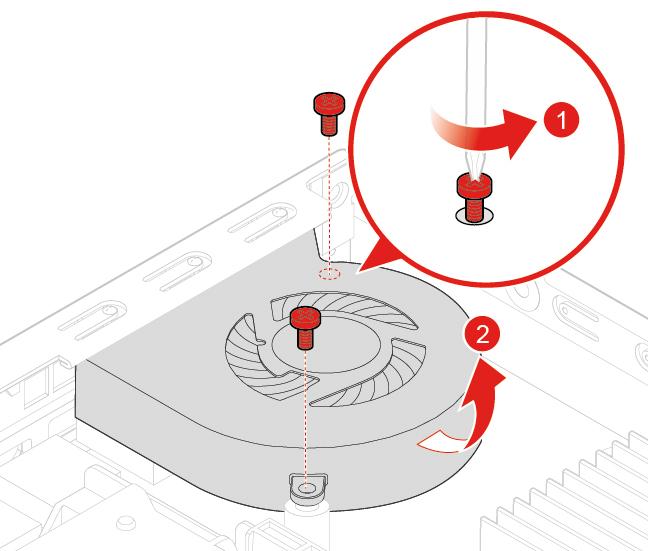

39 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Irrota järjestelmän tuulettimen kaapeli emolevyssä olevasta järjestelmän tuulettimen liitännästä. Katso kohta Emolevy sivulla Vaihda järjestelmän tuuletin. a. Irrota järjestelmän tuuletin. Kuva 36. Järjestelmän tuulettimen irrotus. b. Asenna järjestelmän tuuletin. Luku 4. Laitteiston osien vaihto 35

40 Kuva 37. Järjestelmän tuulettimen asennus 6. Kytke järjestelmän tuulettimen kaapeli emolevyssä olevaan järjestelmän tuulettimen liitäntään. Katso kohta Emolevy sivulla Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 64. Jäähdytyslevyn vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 10TF-, 10TG-, 10TH-, 10TJ- ja 10TK-mallien jäähdytyslevyn vaihto 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Vaihda jäähdytyslevy. a. Irrota jäähdytyslevy. 36 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

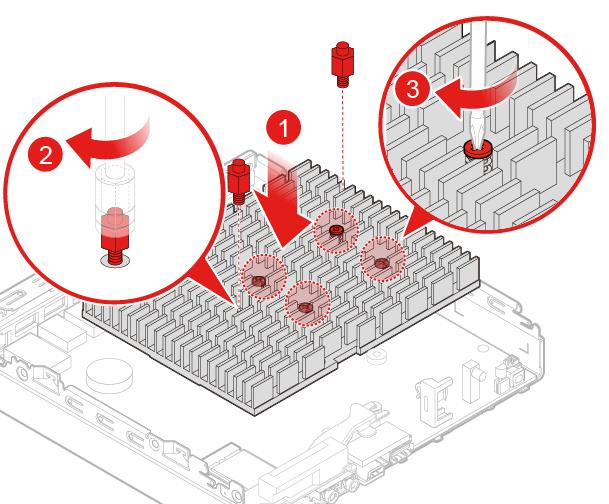

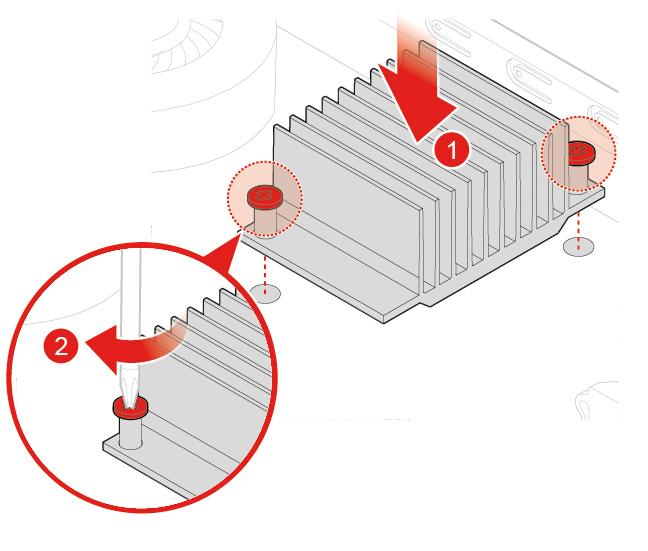

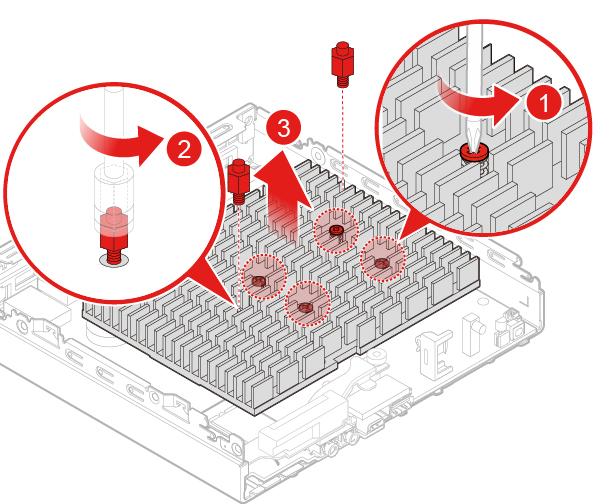

41 Kuva 38. Jäähdytyslevyn irrotus. b. Asenna jäähdytyslevy paikalleen. Kuva 39. Jäähdytyslevyn asennus 5. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 64. Luku 4. Laitteiston osien vaihto 37

42 10TL-, 10UY-, 10V0-, 10V1- ja 10V2-mallien jäähdytyslevyn vaihto 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Vaihda jäähdytyslevy. a. Irrota jäähdytyslevy. Kuva 40. Jäähdytyslevyn irrotus. b. Asenna jäähdytyslevy paikalleen. 38 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

43 Kuva 41. Jäähdytyslevyn asennus 5. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 64. Sisäisen kaiuttimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Irrota sisäisen kaiuttimen kaapeli emolevyssä olevasta sisäisen kaiuttimen liitännästä. 5. Vaihda sisäinen kaiutin. a. Irrota sisäinen kaiutin. Luku 4. Laitteiston osien vaihto 39

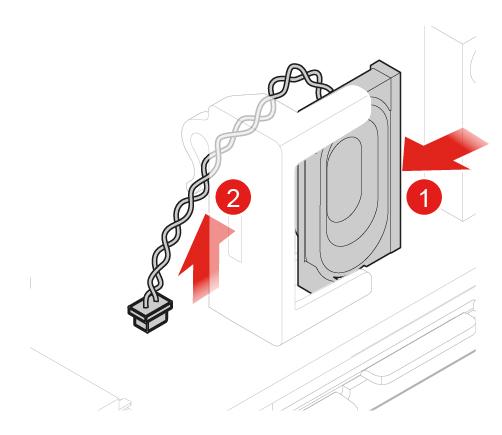

44 Kuva 42. Sisäisen kaiuttimen irrotus. b. Asenna sisäinen kaiutin. Kuva 43. Sisäisen kaiuttimen asennus 6. Kytke sisäisen kaiuttimen kaapeli emolevyssä olevaan sisäisen kaiuttimen liitäntään. 7. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 64. Wi-Fi-kortin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 40 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

45 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Poista tallennusasema tarvittaessa. Lisätietoja on kohdassa 10TF-, 10TG-, 10TH-, 10TJ- ja 10TKmallien tallennusaseman vaihto sivulla Irrota jäähdytyslevy tarvittaessa. Lisätietoja on kohdassa Jäähdytyslevyn vaihto sivulla Vaihda Wi-Fi-kortti noudattamalla seuraavia ohjeita tietokoneen mallin mukaan. Tyyppi 1 a. Poista Wi-Fi-kortin suojus. Kuva 44. Wi-Fi-kortin suojuksen poisto b. Irrota Wi-Fi-antennit. Kuva 45. Wi-Fi-antennien irrotus c. Poista Wi-Fi-kortti. Luku 4. Laitteiston osien vaihto 41

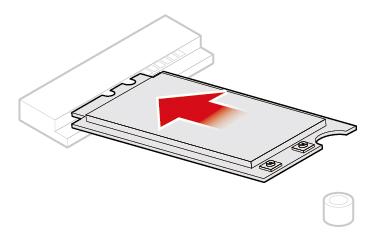

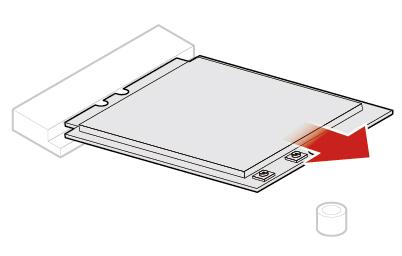

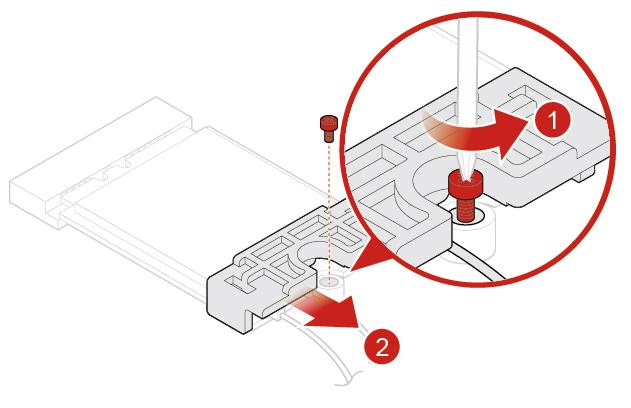

46 Kuva 46. Wi-Fi-kortin irrotus d. Asenna Wi-Fi-kortti. Kuva 47. Wi-Fi-kortin asentaminen e. Liitä Wi-Fi-antennit. Kuva 48. Wi-Fi-antennien liittäminen f. Wi-Fi-kortin suojuksen asennus. 42 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

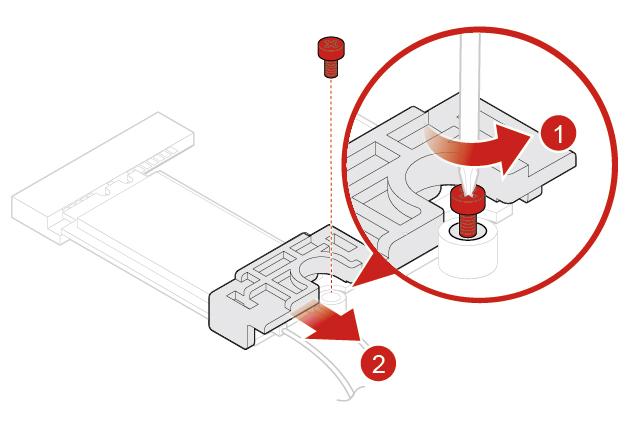

47 Kuva 49. Wi-Fi-kortin suojuksen asennus Tyyppi 2 a. Poista Wi-Fi-kortin suojus. Kuva 50. Wi-Fi-kortin suojuksen poisto b. Irrota Wi-Fi-antennit. Kuva 51. Wi-Fi-antennien irrotus Luku 4. Laitteiston osien vaihto 43

48 c. Poista Wi-Fi-kortti. Kuva 52. Wi-Fi-kortin irrotus d. Asenna Wi-Fi-kortti. Kuva 53. Wi-Fi-kortin asentaminen e. Liitä Wi-Fi-antennit. Kuva 54. Wi-Fi-antennien liittäminen f. Wi-Fi-kortin suojuksen asennus. 44 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

49 Kuva 55. Wi-Fi-kortin suojuksen asennus 7. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 64. Wi-Fi-antennin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. Etuosan Wi-Fi-antennin vaihto 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Poista tallennusasema tarvittaessa. Lisätietoja on kohdassa 10TF-, 10TG-, 10TH-, 10TJ- ja 10TKmallien tallennusaseman vaihto sivulla Vaihda etuosan Wi-Fi-antenni. a. Irrota etuosan Wi-Fi-antennin kaapeli Wi-Fi-kortista. Luku 4. Laitteiston osien vaihto 45

50 Kuva 56. Etuosan Wi-Fi-antennin kaapelin irrotus Wi-Fi-kortista b. Irrota etuosan Wi-Fi-antenni. Kuva 57. Etuosan Wi-Fi-antennin irrotus c. Asenna etuosan Wi-Fi-antenni. 46 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

51 Kuva 58. Etuosan Wi-Fi-antennin asennus d. Liitä etuosan Wi-Fi-antennikaapeli Wi-Fi-korttiin. Kuva 59. Etuosan Wi-Fi-antennikaapelin liittäminen Wi-Fi-korttiin 6. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 64. Takaosan Wi-Fi-antennin vaihto 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla 28. Luku 4. Laitteiston osien vaihto 47

52 4. Poista tallennusasema tarvittaessa. Lisätietoja on kohdassa 10TF-, 10TG-, 10TH-, 10TJ- ja 10TKmallien tallennusaseman vaihto sivulla Irrota takaosan Wi-Fi-antennikaapeli Wi-Fi-kortista. 6. Vaihda takaosan Wi-Fi-antenni. Huomautus: Merkitse muistiin kaapelien reititys, ennen kuin poistat takaosan Wi-Fi-antennikaapelin. a. Irrota takaosan Wi-Fi-antenni. Kuva 60. Takaosan Wi-Fi-antennin irrotus b. Irrota takaosan Wi-Fi-antennikaapelin kiinnitysruuvin kansi. Kuva 61. Takaosan Wi-Fi-antennikaapelin kiinnitysruuvin kannen irrotus 48 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

53 c. Irrota takaosan Wi-Fi-antennikaapeli. Kuva 62. Takaosan Wi-Fi-antennikaapelin irrotus d. Asenna takaosan Wi-Fi-antennikaapeli. Kuva 63. Takaosan Wi-Fi-antennikaapelin asennus e. Asenna takaosan Wi-Fi-antennikaapelin kiinnitysruuvin kansi. Luku 4. Laitteiston osien vaihto 49

54 Kuva 64. Takaosan Wi-Fi-antennikaapelin kiinnitysruuvin kannen asennus f. Asenna takaosan Wi-Fi-antenni. Kuva 65. Takaosan Wi-Fi-antennin asennus 7. Kytke takaosan Wi-Fi-antennikaapeli Wi-Fi-korttiin. 8. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 64. Antennipidikkeen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 10TF-, 10TG-, 10TH-, 10TJ- ja 10TK-mallien antennipidikkeen vaihto 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 50 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

55 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Poista tallennusasema. Lisätietoja on kohdassa 10TF-, 10TG-, 10TH-, 10TJ- ja 10TK-mallien tallennusaseman vaihto sivulla Irrota etuosan Wi-Fi-antennit. Lisätietoja on kohdassa Wi-Fi-antennin vaihto sivulla Vaihda antennipidike. a. Irrota tallennusaseman kiinnike. Kuva 66. Tallennusasemakehikon kiinnikkeen irrotus b. Poista antennipidike. Luku 4. Laitteiston osien vaihto 51

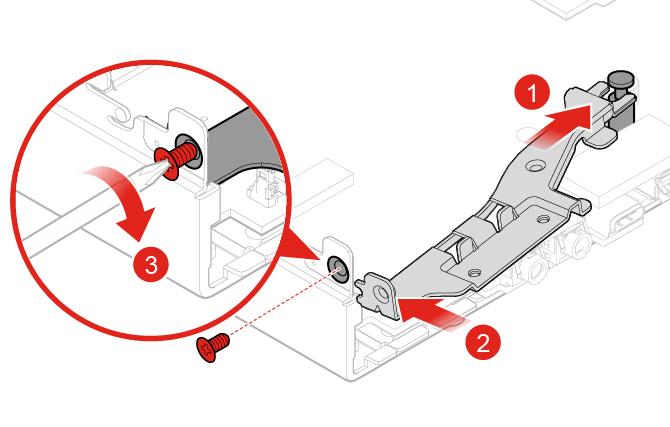

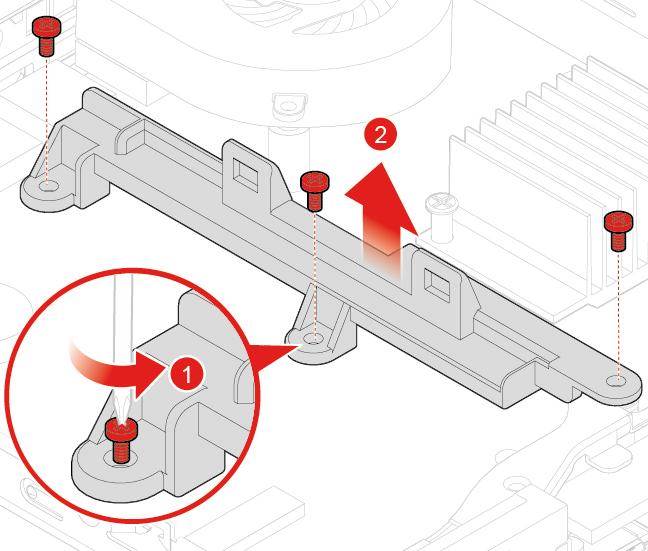

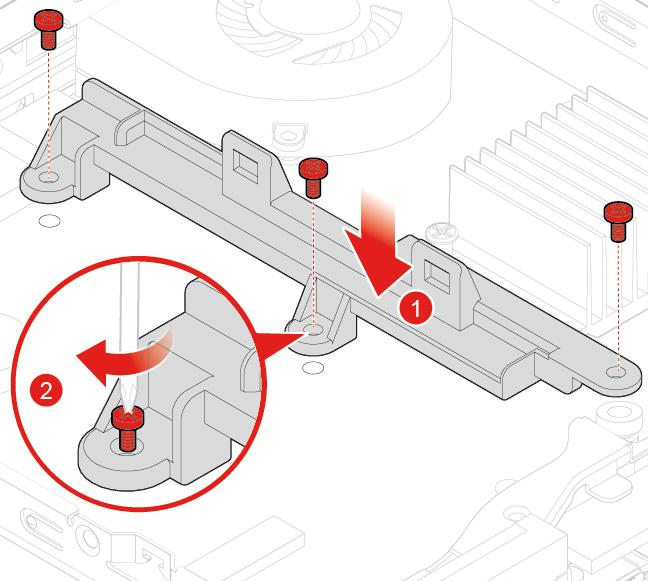

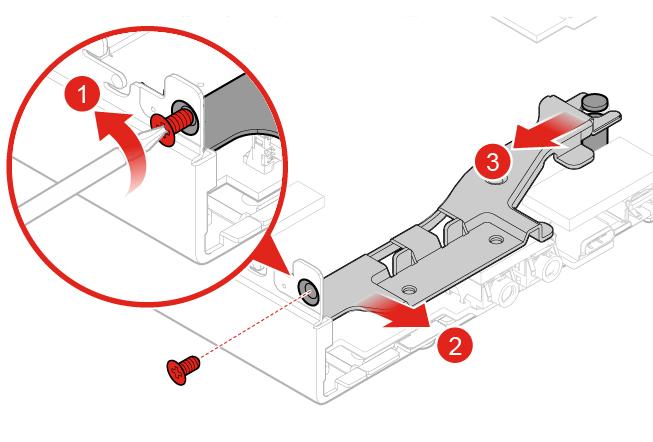

56 Kuva 67. Antennipidikkeen irrotus c. Asenna antennipidike. Kuva 68. Antennipidikkeen asennus d. Asenna tallennusasemakehikon kiinnike. 52 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

57 Kuva 69. Tallennusasemakehikon kiinnikkeen asennus 7. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla TL-, 10UY-, 10V0-, 10V1- ja 10V2-mallien antennipidikkeen vaihto 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Irrota etuosan Wi-Fi-antenni. Lisätietoja on kohdassa Wi-Fi-antennin vaihto sivulla Vaihda antennipidike. a. Poista antennipidike. Luku 4. Laitteiston osien vaihto 53

58 Kuva 70. Antennipidikkeen irrotus b. Asenna antennipidike. Kuva 71. Antennipidikkeen asennus 6. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 64. Nappipariston vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. Tietokoneessa on erityinen muisti, joka säilyttää päivämäärän, kellonajan ja esimerkiksi rinnakkaisliitännän asetukset (kokoonpanoasetukset). Muisti saa tarvitsemansa virran nappiparistosta, kun tietokoneesta on katkaistu virta. 54 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

59 Nappiparisto ei edellytä latausta tai ylläpitoa, mutta nappiparistosta loppuu jossakin vaiheessa virta. Jos näin käy, päivämäärä, kellonaika ja kokoonpanoasetukset (esimerkiksi salasanat) katoavat. Kun tietokoneeseen kytketään virta, kuvaruutuun tulee virhesanoma. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Poista tallennusasema tarvittaessa. Lisätietoja on kohdassa 10TF-, 10TG-, 10TH-, 10TJ- ja 10TKmallien tallennusaseman vaihto sivulla Irrota jäähdytyslevy tarvittaessa. Lisätietoja on kohdassa Jäähdytyslevyn vaihto sivulla Vaihda nappiparisto. a. Paina metallista kielekettä kuvan mukaisesti. Kuva 72. Suorittimen vastakkeen kiinnityspidikkeen avaus b. Poista nappiparisto. Kuva 73. Suorittimen vastakkeen kääntäminen ylöspäin Luku 4. Laitteiston osien vaihto 55

60 c. Asenna nappiparisto. Kuva 74. Suorittimen irrotus d. Paina nappiparistoa alaspäin, kunnes se napsahtaa paikalleen. Kuva 75. Suorittimen asennus. 7. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 64. Lisätietoja nappipariston hävityksestä on julkaisun Turvaohjeet ja takuutiedot aiheessa Litiumparistoon liittyvä turvaohje. Tietokoneen pohjakannen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 56 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

61 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Vaihda pohjakansi. a. Poista pohjakansi. Kuva 76. Pohjakannen irrotus b. Kiinnitä pohjakansi paikalleen. Kuva 77. Pohjakannen kiinnitys paikalleen Luku 4. Laitteiston osien vaihto 57

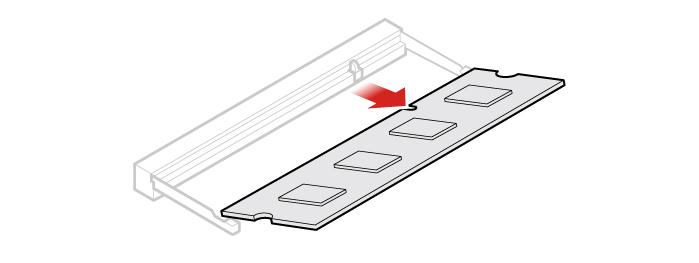

62 5. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 64. Muistimoduulin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Poista pohjakansi. Lisätietoja on kohdassa Tietokoneen pohjakannen vaihto sivulla Vaihda muistimoduuli. a. Avaa muistimoduulin pidike. Kuva 78. Muistimoduulin pidikkeen avaaminen b. Irrota muistimoduuli. Kuva 79. Muistimoduulin irrotus c. Asenna muistimoduuli. 58 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

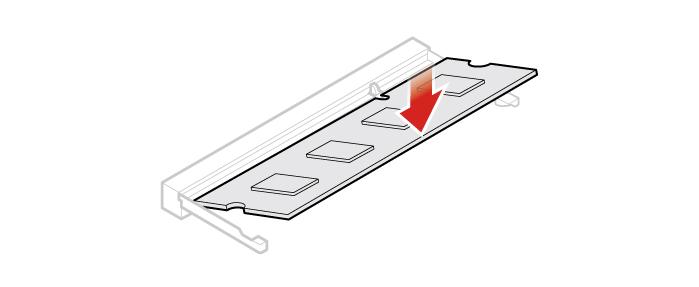

63 Kuva 80. Muistimoduulin asennus d. Sulje muistimoduulin pidike. Kuva 81. Muistimoduulin pidikkeen sulkeminen 6. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 64. M.2-tallennusaseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Poista pohjakansi. Lisätietoja on kohdassa Tietokoneen pohjakannen vaihto sivulla Vaihda M.2-tallennusasema. a. Avaa M.2-tallennusaseman pidike. Luku 4. Laitteiston osien vaihto 59

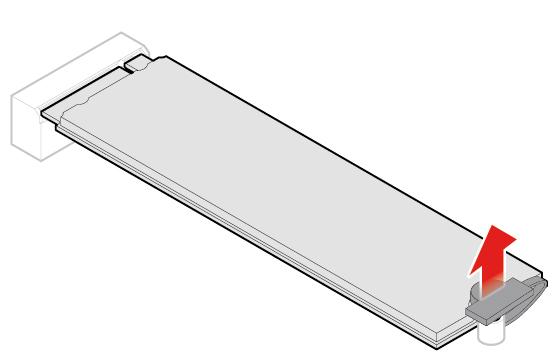

64 Kuva 82. M.2-tallennusaseman pidikkeen avaus b. Irrota M.2-tallennusasema. Kuva 83. M.2-tallennusaseman irrotus c. Asenna M.2-tallennusasema. Kuva 84. M.2-tallennusaseman asennus d. Sulje M.2-tallennusaseman pidike. 60 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

65 Kuva 85. M.2-tallennusaseman pidikkeen sulkeminen 6. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 64. Emolevyn ja rungon vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Poista tallennusasema tarvittaessa. Lisätietoja on kohdassa 10TF-, 10TG-, 10TH-, 10TJ- ja 10TKmallien tallennusaseman vaihto sivulla Irrota järjestelmän tuuletin tarvittaessa. Lisätietoja on kohdassa 10TF-, 10TG-, 10TH-, 10TJ- ja 10TKmallien järjestelmän tuulettimen vaihto sivulla Irrota jäähdytyslevy. Lisätietoja on kohdassa Jäähdytyslevyn vaihto sivulla Irrota sisäinen kaiutin. Lisätietoja on kohdassa Sisäisen kaiuttimen vaihto sivulla Poista Wi-Fi-kortti. Lisätietoja on kohdassa Wi-Fi-kortin vaihto sivulla Poista Wi-Fi-antennit. Lisätietoja on kohdassa Wi-Fi-antennin vaihto sivulla Poista antennipidike. Lisätietoja on kohdassa Antennipidikkeen vaihto sivulla Poista pohjakansi. Lisätietoja on kohdassa Tietokoneen pohjakannen vaihto sivulla Poista muistimoduuli. Lisätietoja on kohdassa Muistimoduulin vaihto sivulla Poista M.2-tallennusasema. Lisätietoja on kohdassa M.2-tallennusaseman vaihto sivulla Merkitse muistiin kaapelien reititys ja liitännät. Irrota sitten kaikki kaapelit emolevystä. Katso kohta Emolevy sivulla Vaihda emolevy ja runko. Huomautus: Koske emolevyyn vain sen reunoista. a. Irrota emolevyn kiinnitysruuvit. Luku 4. Laitteiston osien vaihto 61

66 Kuva 86. Emolevyn kiinnitysruuvien irrotus b. Poista emolevy. Kuva 87. Emolevyn poistaminen c. Asenna emolevy. 62 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

67 Kuva 88. Emolevyn asennus d. Asenna emolevyn kiinnitysruuvit. Kuva 89. Emolevyn kiinnitysruuvien asennus 16. Reititä viallisesta emolevystä irrottamasi kaapelit. Yhdistä kaapelit uuteen emolevyyn. Katso kohta Emolevy sivulla Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 64. Luku 4. Laitteiston osien vaihto 63

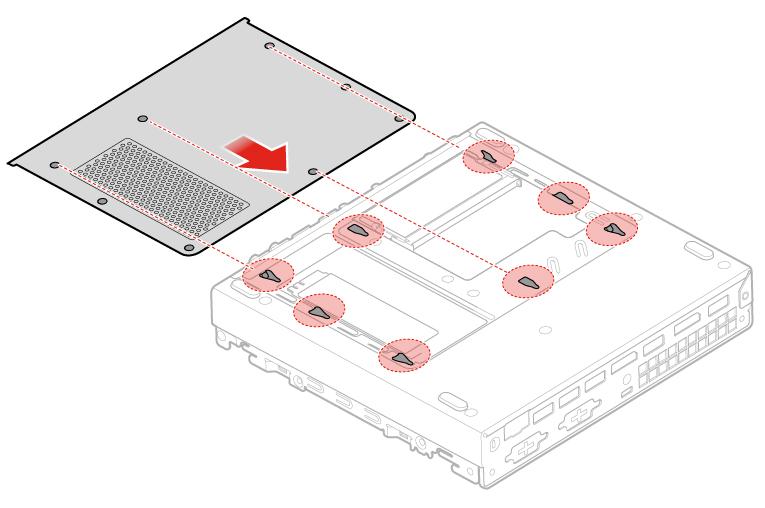

68 Osien vaihdon viimeistely 10TF-, 10TG-, 10TH-, 10TJ- ja 10TK-mallien osien vaihdon viimeistely Kun kaikki osat on asennettu tai vaihdettu, aseta tietokoneen kansi takaisin paikalleen ja kytke irrotetut kaapelit ja johdot takaisin paikoilleen. Voit asentaa tietokoneen kannen takaisin paikalleen ja kytkeä johdot ja kaapelit takaisin paikoilleen seuraavasti: 1. Varmista, että kaikki asennusta varten irrotetut osat on asennettu oikein takaisin eikä tietokoneen sisään ole jäänyt työkaluja tai irtonaisia ruuveja. 2. Varmista, että olet reitittänyt kaapelit oikein, ennen kuin asennat tietokoneen kannen takaisin paikalleen. Pidä kaapelit loitolla tietokoneen rungon saranoista ja kyljistä siten, etteivät kaapelit estä asentamasta tietokoneen kantta paikalleen. 3. Asenna tietokoneen kansi takaisin paikalleen. Kuva 90. Tietokoneen kannen asennus takaisin paikalleen 4. Kiinnitä tietokoneen kansi kiertämällä kiinnitysruuvi kiinni. 5. Asenna pölysuojus takaisin paikalleen. 64 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

69 Kuva 91. Pölysuojuksen asennus takaisin paikalleen 6. Aseta tietokone pystyasentoon. 7. Jos käytettävissä on lukko, lukitse tietokone sen avulla. 8. Kytke tietokoneen ulkoiset kaapelit ja verkkojohdot vastaaviin liitäntöihin tietokoneessa. 10TL-, 10UY-, 10V0-, 10V1- ja 10V2-mallien osien vaihdon viimeistely Kun kaikki osat on asennettu tai vaihdettu, aseta tietokoneen kansi takaisin paikalleen ja kytke irrotetut kaapelit ja johdot takaisin paikoilleen. Voit asentaa tietokoneen kannen takaisin paikalleen ja kytkeä johdot ja kaapelit takaisin paikoilleen seuraavasti: 1. Varmista, että kaikki asennusta varten irrotetut osat on asennettu oikein takaisin eikä tietokoneen sisään ole jäänyt työkaluja tai irtonaisia ruuveja. 2. Varmista, että olet reitittänyt kaapelit oikein, ennen kuin asennat tietokoneen kannen takaisin paikalleen. Pidä kaapelit loitolla tietokoneen rungon saranoista ja kyljistä siten, etteivät kaapelit estä asentamasta tietokoneen kantta paikalleen. 3. Asenna tietokoneen kansi takaisin paikalleen. Luku 4. Laitteiston osien vaihto 65

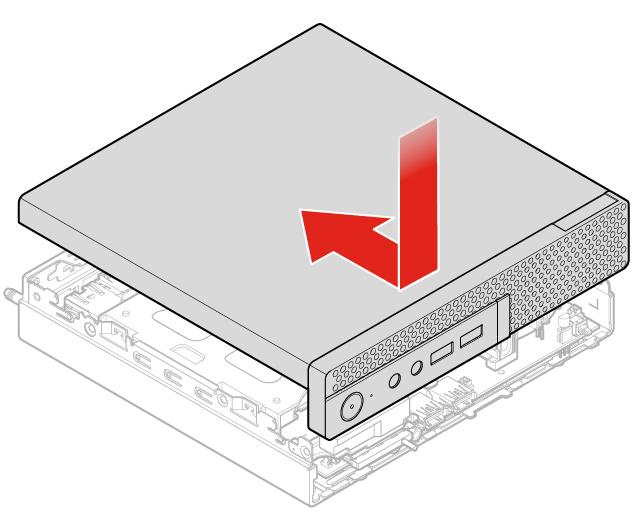

70 Kuva 92. Tietokoneen kannen asennus takaisin paikalleen 4. Kiinnitä tietokoneen kansi kiertämällä kiinnitysruuvi kiinni. 5. Aseta tietokone pystyasentoon. 6. Jos käytettävissä on lukko, lukitse tietokone sen avulla. 7. Kytke tietokoneen ulkoiset kaapelit ja verkkojohdot vastaaviin liitäntöihin tietokoneessa. 66 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

71 Liite A. Huomioon otettavaa Lenovo ei ehkä tarjoa tässä julkaisussa mainittuja tuotteita, palveluja tai ominaisuuksia kaikissa maissa. Saat lisätietoja Suomessa saatavana olevista tuotteista ja palveluista Lenovolta. Viittauksia Lenovon tuotteisiin, ohjelmiin tai palveluihin ei pidä tulkita niin, että ainoastaan näitä tuotteita, ohjelmia tai palveluja voidaan käyttää. Niiden asemesta on mahdollista käyttää mitä tahansa toiminnaltaan vastaavaa tuotetta, ohjelmaa tai palvelua, joka ei loukkaa Lenovon tekijänoikeutta tai muita lailla suojattuja oikeuksia. Haluttaessa käyttää yhdessä tämän tuotteen kanssa muita kuin Lenovon nimeämiä tuotteita, ohjelmia tai palveluja on niiden käytön arviointi ja tarkistus käyttäjän omalla vastuulla. Lenovolla voi olla patentteja tai patenttihakemuksia, jotka koskevat tässä julkaisussa esitettyjä asioita. Tämän julkaisun hankinta ei anna mitään lisenssiä näihin patentteihin. Kirjallisia tiedusteluja voi tehdä osoitteeseen: Lenovo (United States), Inc Think Place - Building One Morrisville, NC U.S.A. Attention: Lenovo Director of Licensing LENOVO TARJOAA TÄMÄN JULKAISUN SELLAISENAAN ILMAN MITÄÄN NIMENOMAISESTI TAI KONKLUDENTTISESTI MYÖNNETTYÄ TAKUUTA, MUKAAN LUETTUINA TALOUDELLISTA HYÖDYNNETTÄVYYTTÄ, SOPIVUUTTA TIETTYYN TARKOITUKSEEN JA OIKEUKSIEN LOUKKAAMATTOMUUTTA KOSKEVAT KONKLUDENTTISESTI ILMAISTUT TAKUUT. Joidenkin maiden lainsäädäntö ei salli nimenomaisesti tai konkludenttisesti myönnettyjen takuiden rajoittamista, joten edellä olevaa rajoitusta ei sovelleta näissä maissa. Tämä julkaisu voi sisältää teknisiä epätarkkuuksia ja painovirheitä. Julkaisun tiedot tarkistetaan säännöllisin väliajoin, ja tarpeelliset muutokset tehdään julkaisun uusiin painoksiin. Lenovo saattaa tehdä parannuksia tai muutoksia tässä julkaisussa kuvattuihin tuotteisiin ja/tai ohjelmiin milloin tahansa ilman ennakkoilmoitusta. Tässä julkaisussa kuvattuja tuotteita ei ole tarkoitettu käytettäviksi implantaatiosovelluksissa tai muissa elintoimintoja ylläpitävissä sovelluksissa, joissa toimintahäiriö saattaa aiheuttaa henkilövahingon tai kuoleman. Tämän julkaisun sisältämät tiedot eivät vaikuta Lenovon tuotteiden määrityksiin (spesifikaatioihin) tai takuisiin eivätkä muuta niitä. Mikään tässä julkaisussa oleva lausuma ei sisällä nimenomaisesti tai konkludenttisesti ilmaistua Lenovon tai kolmannen osapuolen teollis- ja tekijänoikeutta koskevaa lisenssiä, sitoumusta tai näiden loukkauksien varalta annettua suojausta. Kaikki tämän julkaisun tiedot perustuvat erityisympäristöissä saatuihin tuloksiin, ja ne esitetään esimerkkeinä. Muissa käyttöympäristöissä voidaan saada erilaisia tuloksia. Lenovo pidättää itsellään oikeuden käyttää ja jakaa käyttäjiltä saamiaan tietoja parhaaksi katsomallaan tavalla niin, ettei siitä aiheudu lähettäjälle mitään velvoitteita. Tässä julkaisussa olevat viittaukset muihin kuin Lenovon verkkosivustoihin eivät ole osoitus siitä, että Lenovo millään tavoin vastaisi kyseisten sivustojen sisällöstä tai käytöstä. Viittaukset on tarkoitettu vain helpottamaan lukijan mahdollisuuksia tutustua muihin sivustoihin. Kyseisten verkkosivustojen sisältämä aineisto ei sisälly tähän Lenovo-tuotteeseen tai sitä koskevaan aineistoon. Sivustojen käyttö on käyttäjän omalla vastuulla. Kaikki julkaisun sisältämät suorituskykytiedot on määritetty testiympäristössä. Suorituskyky muissa toimintaympäristöissä saattaa poiketa merkittävästi ilmoitetuista arvoista. Osa mittauksista on saatettu tehdä kehitteillä olevissa järjestelmissä, eikä mikään takaa, että tulokset ovat samanlaiset yleisesti saatavana olevissa järjestelmissä. Lisäksi osa mittaustuloksista on saatettu saada ekstrapolaation avulla. Todelliset Copyright Lenovo

72 tulokset voivat poiketa ilmoitetuista arvoista. Julkaisun käyttäjien tulee tarkistaa tietojen soveltuvuus omassa erityisympäristössään. 68 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas

73 Liite B. Tavaramerkit Seuraavat nimet ovat Lenovo tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa: Lenovo Lenovo-logo ThinkCentre DisplayPort on Video Electronics Standards Associationin tavaramerkki. VESA on Video Electronics Standards Associationin tavaramerkki. Muut yritysten, tuotteiden tai palvelujen nimet voivat olla muiden tahojen tavaramerkkejä. Copyright Lenovo

74 70 ThinkCentre M625q Käyttöopas ja laitteiston ylläpito-opas
