1 M920t Käyttöopas ja laitteiston ylläpito-opas Energy Star -vaatimusten mukaiset konetyypit: 10SF, 10SG, 10SH, 10TM, 10U0 ja 10U1

2 Huomautus: Ennen tämän julkaisun ja siinä kuvattujen tuotteiden käyttöä lue huolellisesti Tärkeät tuotetiedot -oppaan ja Liite A Huomioon otettavaa sivulla 69 -kohdan tiedot. Ensimmäinen painos (Kesäkuu 2018) Copyright Lenovo RAJOITETTUJA OIKEUKSIA KOSKEVA HUOMAUTUS: Jos tiedot tai ohjelmisto toimitetaan General Services Administration (GSA) -sopimuksen ehtojen mukaisesti, niiden käyttöä, jäljentämistä ja luovuttamista koskevat sopimuksen GS-35F rajoitukset.

3 Sisältö Luku 1. Yleiskuvaus Laite edestä Laite takaa Emolevy Koneen tyypin ja mallin tarra Luku 2. Tekniset tiedot Luku 3. Tietokoneen lukot E-lukon käyttöönotto tai käytöstä poisto Tietokoneen kannen lukitseminen Kensington-vaijerilukon tai vastaavan lukon kiinnitys Vaijerilukon kiinnittäminen Luku 4. Laitteiston osien vaihto Ennen laitteiston osien vaihtoa FRU-osiin (ja CRU-osiin) tutustuminen FRU-osien (ja CRU-osien) sijainti Verkkojohdon vaihto Tietokoneen kannen irrotus Etuosan peitelevyn vaihto Asemapaikkakehikon kääntäminen ylös- ja alaspäin Tietokoneen kahvan vaihto Optisen aseman vaihto Virtapainikkeen vaihto Kortin lukulaitteen vaihto Etuosan siirräntäkiinnikkeen vaihto Etuosan tuulettimen vaihto Valaistun punaisen pisteen vaihto Lämpöanturin vaihto Sisäisen kaiuttimen vaihto Tallennusaseman vaihto Muistimoduulin vaihto Nappipariston vaihto PCI Express -kortin vaihto M.2-tallennusaseman vaihto M.2-tallennusasemakehikon vaihto Wi-Fi-kortin vaihto Wi-Fi-antennin vaihto Jäähdytyslevy-tuuletinmoduulin vaihto Virtalähdemoduulin vaihto Suorittimen vaihto E-lukon vaihto Kannen avauksen tunnistuskytkimen vaihto Takaosan tuulettimen vaihto Emolevyn vaihto Osien vaihdon viimeistely Liite A. Huomioon otettavaa Liite B. Tavaramerkit Copyright Lenovo 2018 i

4 ii M920t Käyttöopas ja laitteiston ylläpito-opas

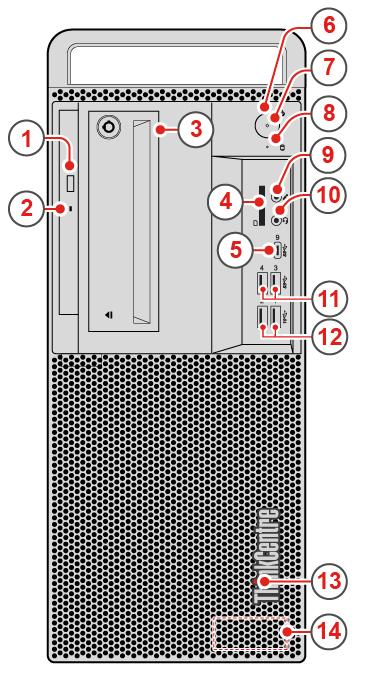

5 Luku 1. Yleiskuvaus Tässä luvussa on perustietoja, joiden avulla voit tutustua tietokoneeseesi. Laite edestä Huomautus: Tietokoneesi saattaa poiketa kuvissa näkyvistä malleista. Kuva 1. Laite edestä 1 Optisen aseman poisto/sulkemispainike (lisävaruste) 2 Optisen aseman tilan merkkivalo (lisävaruste) 3 Etuosan tallennusyksikkö 4 Kortinlukijan paikka (lisävaruste) 5 USB 3.1 Gen 1 Type-C -liitäntä 6 Virtapainike 7 Virran merkkivalo 8 Tallennusaseman merkkivalo 9 Mikrofoniliitäntä 10 Kuulokemikrofoniliitäntä 11 USB 3.1 Gen 1 -liitännät (2) 12 USB 3.1 Gen 2 -liitännät (2) 13 Valaistu punainen piste 14 Sisäinen kaiutin 1 Optisen aseman painike Copyright Lenovo

6 Käytetään optisen aseman levykelkan avaamiseen. Kun olet asettanut levyn levykelkkaan, sulje levykelkka painamalla poisto/sulkemispainiketta. 2 Optisen aseman tilan merkkivalo Kun merkkivalo palaa, optinen asema on käytössä. 3 Etuosan tallennusyksikkö Tähän voidaan asettaa käytön aikana vaihdettava tallennusasema. 4 Kortin lukulaitteen paikka Tätä käytetään tietojen lukemiseen tuetusta muistikortista. 5 USB 3.1 Gen 1 Type-C -liitäntä Tähän liitäntään voi liittää USB-yhteensopivan laitteen, kuten USB-näppäimistön, -hiiren, -skannerin, -tulostimen tai -kämmentietokoneen (PDA). Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.1 Gen 1 -laitteen USB 3.1 Gen 1 -liitäntään USB 2.0 -liitännän sijaan. 6 Virtapainike Virtapainikkeella tietokoneeseen voi kytkeä virran. Jos et voi sammuttaa tietokonetta käyttöjärjestelmästä, sammuta tietokone pitämällä virtapainiketta painettuna vähintään neljän sekunnin ajan. 7 Virran merkkivalo Kun merkkivalo palaa, tietokone on käynnissä. 8 Tallennusaseman merkkivalo Kun merkkivalo palaa, tallennusasema on käytössä. 9 Mikrofoniliitäntä Tähän liitäntään voi liittää mikrofonin. Voit käyttää mikrofonia äänen tallentamiseen tai vuorovaikutukseen tietokoneen kanssa puheentunnistusohjelmiston avulla. 10 Kuulokemikrofoniliitäntä Tähän liitäntään voi liittää kuulokemikrofonin. 11 USB 3.1 Gen 1 -liitännät Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.1 Gen 1 -laitteen USB 3.1 Gen 2- tai USB 3.1 Gen 1 -liitäntään USB 2.0 -liitännän sijaan. 12 USB 3.1 Gen 2 -liitännät Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.1 Gen 2 -laitteen USB 3.1 Gen 2 -liitäntään USB 3.1 Gen 1- tai USB 2.0 -liitännän sijaan. 13 Valaistu punainen piste Kun merkkivalo palaa, tietokone on käynnissä. 14 Sisäinen kaiutin 2 M920t Käyttöopas ja laitteiston ylläpito-opas

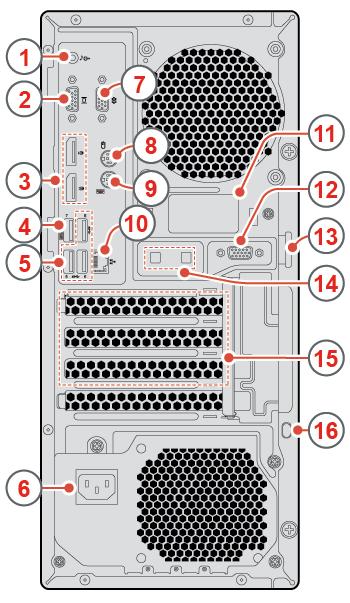

7 Käytetään tietokoneesta toistettavan äänen kuuntelemiseen ilman kuulokemikrofonia tai kuulokkeita. Laite takaa Huomautus: Tietokoneesi saattaa poiketa kuvissa näkyvistä malleista. Kuva 2. Laite takaa 1 Ääni ulos -liitäntä 2 VGA-lähtöliitäntä 3 DisplayPort 1.2 -lähtöliitäntä 4 USB 3.1 Gen 1 -liitäntä 5 USB 3.1 Gen 1 -liitännät (3) 6 Verkkojohdon liitäntä 7 Sarjaportti 8 PS/2-hiiriliitäntä (lisävaruste) 9 PS/2-näppäimistöliitäntä (lisävaruste) 10 Ethernet-liitäntä 11 Takaosan Wi-Fi-antennin kansi 12 Sarjaportti (lisävaruste) 13 Riippulukon kiinnityslenkki 14 Älykkään kaapelipidikkeen paikat (2) 15 PCI-Express-korttipaikat (eri korteilla on erilaiset liitännät) 16 Turvalukon paikka 1 Ääni ulos -liitäntä Tätä käytetään äänen lähettämiseen tietokoneesta ulkoisiin laitteisiin, kuulokkeisiin tai multimedianäppäimistöihin. Jos liität tietokoneeseen stereojärjestelmän tai muun ulkoisen äänentallennuslaitteen, liitä kaapeli laitteen ääni sisään -liitännän ja tietokoneen ääni ulos -liitännän välille. Luku 1. Yleiskuvaus 3

8 Huomautus: Jos tietokoneessa on sekä ääni ulos -liitäntä että kuulokemikrofoni- tai kuulokeliitäntä, liitä nappikuulokkeet, kuulokkeet tai kuulokemikrofoni aina kuulokemikrofoni- tai kuulokeliitäntään. Kuulokkeiden liitäntä ei tue kuulokemikrofonien mikrofonia. 2 VGA-lähtöliitäntä Tämän liitännän avulla tietokone lähettää signaaleja toiseen videolaitteeseen, esimerkiksi näyttöön. 3 DisplayPort 1.2 -lähtöliitäntä Tämän liitännän avulla tietokone lähettää ääni- ja videosignaaleja toiseen ääni- tai videolaitteeseen, esimerkiksi laadukkaaseen näyttöön. 4 USB 3.1 Gen 1 -liitäntä Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.1 Gen 1 -laitteen USB 3.1 Gen 2- tai USB 3.1 Gen 1 -liitäntään USB 2.0 -liitännän sijaan. Tämä liitäntä tukee pikanäppäinkäynnistystoimintoa, jonka avulla voit kytkeä tietokoneeseen virran tai palauttaa sen toimintaan S4-horrostilasta Alt+P-näppäinyhdistelmän avulla. Voit ottaa pikanäppäinkäynnistystoiminnon (Smart Power On) käyttöön tai poistaa sen käytöstä Setup Utility -ohjelman avulla. Lisätietoja on julkaisussa Tärkeät tuotetiedot -oppaan. 5 USB 3.1 Gen 1 -liitännät Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.1 Gen 1 -laitteen USB 3.1 Gen 2- tai USB 3.1 Gen 1 -liitäntään USB 2.0 -liitännän sijaan. 6 Verkkojohdon liitäntä Tähän liitetään verkkojohto, jolla tietokone kytketään verkkovirtaan. 7 Sarjaliitäntä Tähän liitäntään voidaan liittää erillinen modeemi, sarjaliitäntää käyttävä tulostin tai jokin muu sarjaliitäntää käyttävä laite. 8 PS/2-hiiriliitäntä Tähän liitäntään voidaan liittää hiiri tai jokin muu paikannuslaite, joka käyttää PS/2-hiiriliitäntää. 9 PS/2-näppäimistöliitäntä Tähän liitäntään voidaan liittää näppäimistö, joka käyttää PS/2 (Personal System/2) -näppäimistöliitäntää. 10 Ethernet-liitäntä Tähän liitäntään voidaan liittää Ethernet-kaapeli lähiverkon käyttöä varten. 11 Takaosan Wi-Fi-antennin kansi Lisävarusteena saatava kansi suojaa takaosan Wi-Fi-antennia. 12 Sarjaliitäntä Tähän liitäntään voidaan liittää erillinen modeemi, sarjaliitäntää käyttävä tulostin tai jokin muu sarjaliitäntää käyttävä laite. 4 M920t Käyttöopas ja laitteiston ylläpito-opas

9 13 Riippulukon kiinnityslenkki Käytetään riippulukon kiinnittämiseen. 14 Älykkään kaapelipidikkeen paikat Käytetään älykkään kaapelipidikkeen kiinnittämiseen. 15 PCI-Express-korttipaikat Voit parantaa tietokoneen suorituskykyä liittämällä PCI Express -kortit tälle alueelle. Tämän alueen liitännät määräytyvät tietokoneen mallin mukaan. 16 Turvalukon paikka Käytetään Kensington-vaijerilukon tai vastaavan lukon kiinnittämiseen. Emolevy Huomautus: Lisää osien kuvauksia on kohdissa Laite edestä sivulla 1 ja Laite takaa sivulla 3. Kuva 3. Emolevy 1 4-nastainen virtalähteen liitäntä 2 Suorittimen tuulettimen liitäntä 3 Muistipaikka (DIMM1) 4 Muistipaikka (DIMM2) 5 Muistipaikka (DIMM3) 6 Muistipaikka (DIMM4) 7 Virtapainikelevyn liitäntä 8 Sisäisen kaiuttimen liitäntä 9 10-nastainen virtalähteen liitäntä 10 SATA-virtaliitäntä Luku 1. Yleiskuvaus 5

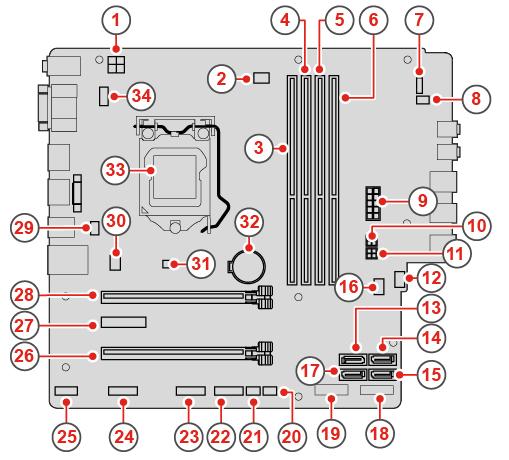

10 11 SATA-virtaliitäntä 12 Lisätuulettimen liitäntä 13 SATA 3.0 -liitäntä 14 SATA 3.0 -liitäntä 15 SATA 3.0 -liitäntä 16 CMOS-muistin tyhjennyksen hyppyjohdin 17 SATA 3.0 -liitäntä 18 M.2-tallennusaseman paikka 19 M.2 Wi-Fi -korttipaikka 20 Lämpöanturin liitäntä 21 Valaistun punaisen pisteen liitäntä 22 Etulevyn USB 2.0 -liitäntä 23 Etulevyn USB 2.0 -liitäntä 24 Sarjaportti (lisävaruste) 25 Thunderbolt-liitäntä 26 PCI Express -korttipaikka (fyysinen linkin leveys x16; neuvoteltava linkin leveys x4, x1) 27 PCI Express x1 -korttipaikka 28 PCI Express x16 -grafiikkakorttipaikka 29 E-lukon liitäntä 30 Järjestelmän tuulettimen liitäntä 31 Kannen avauksen tunnistuskytkin 32 Nappiparisto 33 Suorittimen vastake 34 PS/2-näppäimistön ja -hiiren liitäntä Koneen tyypin ja mallin tarra Koneen tyyppi- ja mallimerkintä helpottaa tietokoneen tunnistamista. Kun otat yhteyttä Lenovon tukipalveluun, tukihenkilöt tunnistavat tietokoneesi koneen tyyppi- ja mallitietojen perusteella. Tämän ansiosta he voivat tarjota sinulle nopeampaa palvelua. Koneen tyyppi- ja mallimerkintä on kiinnetty tietokoneen kylkeen kuvan osoittamalla tavalla. Kuva 4. Koneen tyypin ja mallin tarra 6 M920t Käyttöopas ja laitteiston ylläpito-opas

11 Luku 2. Tekniset tiedot Virtalähde Automaattisesti jännitteen valitseva virtalähde, jonka teho on 180 wattia Automaattisesti jännitteen valitseva virtalähde, jonka teho on 250 wattia Automaattisesti jännitteen valitseva virtalähde, jonka teho on 400 wattia Tallennusasemat Enintään neljä SATA-tallennusasemaa (mukaan lukien yksi käytön aikana vaihdettava tallennusasema) ja yksi M.2-tallennusasema Näyttöominaisuudet Sisäinen näytönohjainkortti tukee seuraavia: DisplayPort-liitäntä (ulos) VGA-lähtöliitäntä Lisävarusteena saatava erillinen näytönohjainkortti parantaa kuvanlaatua ja laajentaa ominaisuuksia. Ääniominaisuudet Sisäinen äänikortti tukee seuraavia: Linja ulos -liitäntä Kuulokemikrofoniliitäntä Sisäinen kaiutin Mikrofoniliitäntä Lisävarusteena saatava äänikortti tarjoaa parannetun äänenlaadun ja laajennetut ominaisuudet. Siirräntäominaisuudet Ääniliitännät (ääni ulos-, kuuloke-, kuulokemikrofoni- ja mikrofoniliitäntä) Kortinlukijan paikka (lisävaruste) Näyttöliitännät (DisplayPort-lähtöliitäntä ja VGA-lähtöliitäntä) Ethernet-liitäntä PS/2-näppäimistöliitäntä (lisävaruste) PS/2-hiiriliitäntä (lisävaruste) Sarjaliitäntä USB-liitännät Laajennusominaisuudet Kortinlukija (lisävaruste) Muistipaikka Optinen asema (lisävaruste) PCI Express -korttipaikka (fyysisen linkin leveys x16, neuvoteltavan linkin leveys x4, x1) PCI Express x1 -korttipaikka PCI Express x16 -näytönohjainkorttipaikka Copyright Lenovo

12 Tallennusasemapaikka Verkko-ominaisuudet Ethernet LAN Langaton lähiverkko (lisävaruste) Bluetooth (lisävaruste) Fyysiset mitat Leveys: 165,0 mm Korkeus: 410,3 mm Syvyys: 321,4 mm Paino (ilman pakkausta) Enimmäiskokoonpano (toimitettaessa): 10,0 kg (22,1 lb) 8 M920t Käyttöopas ja laitteiston ylläpito-opas

13 Luku 3. Tietokoneen lukot Tässä luvussa on ohjeet tietokoneen suojaamiseen lukituslaitteilla. E-lukon käyttöönotto tai käytöstä poisto Tietokoneessa voi olla asennettuna turvalukkoratkaisu, joka suojaa tietokonetta sen sisäisten osien luvattomalta poistolta tai käsittelyltä. E-lukon avulla voit lukita tai avata tietokoneen kannen lukituksen mekaanisesti. Voit ottaa E-lukon käyttöön tai poistaa sen käytöstä seuraavasti: 1. Kytke tietokoneeseen virta tai käynnistä se uudelleen. 2. Ennen kuin Windows käynnistyy, painele F1-näppäintä ja Fn+F1-näppäinyhdistelmää toistuvasti, kunnes Setup Utility -ohjelma avautuu. 3. Ota E-lukko käyttöön tai poista se käytöstä valitsemalla Security Electronic Lock. 4. Tallenna muutokset ja käynnistä tietokone uudelleen painamalla F10-näppäintä tai Fn+F10- näppäinyhdistelmää. Huomautus: Muutokset tulevat voimaan vasta, kun asetus on tallennettu ja järjestelmä on käynnistetty uudelleen. Kuva 5. E-lukon käyttöönotto tai käytöstä poisto Copyright Lenovo

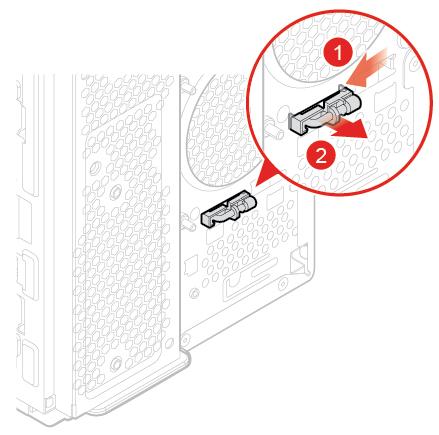

14 Tietokoneen kannen lukitseminen Voit estää tietokoneen sisäosien luvattoman käsittelyn lukitsemalla tietokoneen kannen. Tietokoneessa on riippulukkolenkki, johon voi asentaa tietokoneen kannen irrotuksen estävän riippulukon. Kuva 6. Tietokoneen kannen lukitseminen 10 M920t Käyttöopas ja laitteiston ylläpito-opas

15 Kensington-vaijerilukon tai vastaavan lukon kiinnitys Voit asentaa tietokoneeseen Kensington-lukon tai vastaavan vaijerilukon, jonka avulla voit kiinnittää tietokoneen työpöytään tai johonkin muuhun kiinteään esineeseen. Vaijerilukko kiinnitetään tietokoneen takaosassa olevaan turvalukon aukkoon. Valitun tyypin mukaan vaijerilukko voi olla avaimella tai numeroyhdistelmällä käytettävä. Vaijerilukko lukitsee myös tietokoneen kannen avauspainikkeet. Samantyyppinen lukko on käytössä monissa kannettavissa tietokoneissa. Vaijerilukon voi tilata suoraan Lenovolta. Tee haku sanalla Kensington seuraavassa osoitteessa: Kuva 7. Kensington-vaijerilukon tai vastaavan lukon kiinnitys Luku 3. Tietokoneen lukot 11

16 Vaijerilukon kiinnittäminen Esimerkiksi näppäimistö ja hiiri voidaan suojata vaijerilukolla lukitsemalla laitteiden kaapelit tietokoneeseen. Vaijerilukko kiinnitetään tietokoneen takaosassa olevaan vaijerilukon aukkoihin. Voit asentaa vaijerilukon seuraavasti: 1. Aseta pidike 1 vaijerilukon aukkoon Vedä haluamasi kaapelit vaijerilukon kolojen läpi. 3. Paina pidike 2 vaijerilukon aukkoon 3 niin, että se napsahtaa paikalleen. Kuva 8. Vaijerilukon kiinnittäminen 12 M920t Käyttöopas ja laitteiston ylläpito-opas

17 Luku 4. Laitteiston osien vaihto Tämä luku sisältää tietokoneen laitteiden vaihto-ohjeet. Ennen laitteiston osien vaihtoa Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tämän osion tiedot ja Tärkeät tuotetiedot -oppaan. Huomioon otettavaa ennen laitteiston osien vaihtoa Käytä vain Lenovon toimittamia tietokoneen komponentteja. Kun asennat tai vaihdat lisävarustetta, käytä tämän käyttöoppaan ohjeiden lisäksi myös lisävarusteen mukana toimitettuja ohjeita. Useimmissa maissa Lenovo edellyttää viallisten CRU-osien palauttamista. Lisätietoja tästä tulee CRUosan mukana tai muutaman päivän kuluttua CRU-osan saapumisesta. Staattiselle sähkölle herkkien laitteiden käsittely Älä avaa uuden osan sisältävää staattiselta sähköltä suojaavaa pakkausta, ennen kuin viallinen osa on poistettu, ja olet valmis asentamaan uuden osan. Staattisesta sähköstä ei ole vaaraa ihmiselle, mutta se saattaa vioittaa tietokoneen osia ja lisävarusteita. Kun käsittelet lisävarusteita ja muita tietokoneen osia, noudata seuraavia ohjeita vaurioiden välttämiseksi: Vältä tarpeettomia liikkeitä. Liikkeet saattavat synnyttää staattista sähköä ympärillesi. Käsittele lisävarusteita ja muita tietokoneen osia aina varovasti. Tartu PCI-/PCIe-kortteihin, muistimoduuleihin, emolevyihin ja suorittimiin aina niiden reunoista. Älä koske paljaisiin virtapiireihin tai liittimiin. Älä anna muiden henkilöiden koskea lisävarusteisiin tai muihin tietokoneen osiin. Kosketa osan staattiselta sähköltä suojaavalla pakkauksella sovitinkorttipaikan metallista kantta tai tietokoneen maalaamatonta metallipintaa vähintään kahden sekunnin ajan. Tämä pienentää pakkauksen ja kehosi staattista varausta ennen uuden osan asentamista tai vaihtamista. Mikäli mahdollista, poista osa pakkauksestaan ja asenna se suoraan tietokoneeseen laskematta sitä välillä käsistäsi. Jos tämä ei onnistu, aseta osan staattiselta sähköltä suojaava pakkaus tasaiselle pinnalle ja osa pakkauksen päälle. Älä aseta osaa keskusyksikön kannen tai muun metallipinnan päälle. FRU-osiin (ja CRU-osiin) tutustuminen Asiakkaan tiloissa vaihdettavissa olevat osat (FRU-osat) voi päivittää tai vaihtaa koulutettu teknikko. FRUosat sisältävät kaikki CRU-osat. Lisätietoja FRU-osista, kuten FRU-osanumeroista ja tuetuista tietokonemalleista, on seuraavassa osoitteessa: Asiakkaan vaihdettavissa olevat osat (CRU-osat) ovat tietokoneen osia, joita käyttäjä voi itse päivittää tai vaihtaa. Itsepalvelun piiriin kuuluvat CRU-osat: Voit asentaa itsepalvelun piiriin kuuluvat CRU-osat helposti. Nämä CRU-osat voivat olla erillisiä tai paikalleen lukittavia osia tai enintään kahdella ruuvilla kiinnitettäviä osia. Itsepalvelun piiriin kuuluvia CRU-osia ovat esimerkiksi näppäimistö, hiiri ja USBlaitteet. Käyttäjät ovat vastuussa kaikkien itsepalvelun piiriin kuuluvien CRU-osien vaihdosta. Copyright Lenovo

18 Valinnaisen palvelun piiriin kuuluvat CRU-osat: Valinnaisen palvelun piiriin kuuluvien CRU-osien käsittelyssä tarvitaan jonkin verran teknistä taitoa ja yksinkertaisia työkaluja (kuten ruuvitalttaa). Nämä CRU-osat ovat tietokoneen sisäisiä osia, jotka on eristetty muista osista. Ne on yleensä piilotettu useammalla kuin kahdella ruuvilla kiinnitettävän peitelevyn taakse. Ruuvit ja peitelevy on irrotettava, jotta kyseiseen CRU-osaan päästään käsiksi. Valinnaisen palvelun piiriin kuuluvia CRU-osia voi irrottaa ja asentaa käyttäjä tai takuuaikana Lenovon huoltoteknikko. Ennen FRU-osien vaihtoa Tutustu seuraaviin tietoihin ennen FRU-osan vaihtoa: Vain valtuutettu ja koulutettu henkilöstö saa huoltaa tietokoneen. Ennen FRU-osan vaihtamista lue kaikki osan vaihto-ohjeet. Ole erityisen huolellinen suorittaessasi kirjoitustoimintoja, kuten kopioimista, tallentamista tai alustamista. Huollettavan tietokoneen asemien järjestystä on saatettu muuttaa. Jos valitse väärän aseman, tietojen tai ohjelmien päälle voidaan kirjoittaa. Vaihda FRU-osan tilalle vain kyseiseen malliin tarkoitettu FRU-osa. Kun vaihdat FRU-osan, varmista, että koneen malli ja FRU-osan numero ovat oikeat. FRU-osaa ei saa vaihtaa yksittäisen vian vuoksi, jota ei voi toisintaa. Yksittäisten vikojen syy voi olla laitteistovian sijasta esimerkiksi kosminen säteily, staattisen sähkön purkaus tai ohjelmistovirhe. Harkitse FRU-osan vaihtamista vain jos ongelma uusiutuu. Jos epäilet, että FRU-osa on viallinen, tyhjennä virheloki ja testaa uudelleen. Jos vika ei toistu, älä vaihda FRU-osaa. Vaihda vain viallinen FRU-osa. FRU-osien (ja CRU-osien) sijainti Huomautuksia: Jotkin seuraavista osista ovat lisävarusteita. Jos aiot vaihtaa osan, jota ei ole mainittu alla olevassa luettelossa, ota yhteys Lenovon huoltoteknikkoon. Lenovo-tukipuhelinnumeroiden luettelo on seuraavassa osoitteessa: 14 M920t Käyttöopas ja laitteiston ylläpito-opas

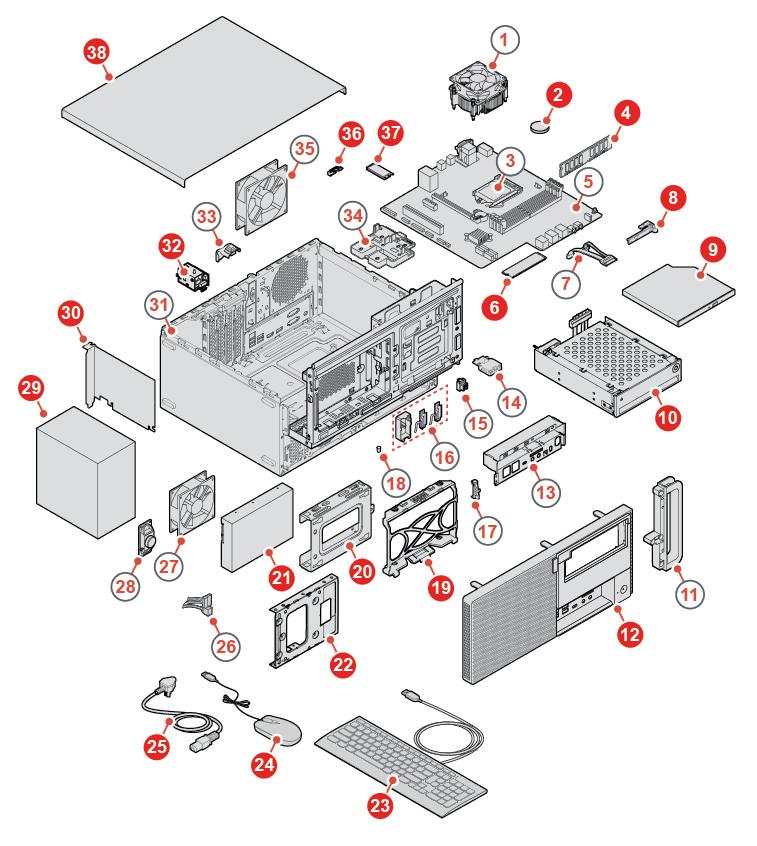

19 Kuva 9. FRU-osien (ja CRU-osien) sijainti Itsepalvelun piiriin kuuluvat CRUosat Valinnaisen palvelun piiriin kuuluvat CRU-osat Muut kuin CRU-osat 2 Nappiparisto 29 Virtalähdemoduuli 1 Jäähdytyslevy-tuuletinmoduuli 4 Muistimoduuli 32 E-lukko 3 Suoritin 6 M.2-tallennusasema 36 Wi-Fi-kortin suojus 5 Emolevy 8 Optisen aseman kehikko 37 Wi-Fi-kortti 7 Optisen aseman kaapeli Luku 4. Laitteiston osien vaihto 15

20 Itsepalvelun piiriin kuuluvat CRUosat Valinnaisen palvelun piiriin kuuluvat CRU-osat Muut kuin CRU-osat 9 Optinen asema 11 Tietokoneen kahva 10 Etuosan tallennusyksikkö 13 Etuosan siirräntäkiinnike 12 Etuosan peitelevy 14 Kortinlukija 19 Sisemmän tallennusaseman kiinnike 15 Virtapainike 20 Ulomman tallennusaseman kiinnike 21 2,5 tuuman tai 3,5 tuuman tallennusasema 16 Wi-Fi-antennit ja takaosan antennin kansi 17 Lämpöanturi 22 Tallennusasemasovitin 18 Valaistu punainen piste 23 Näppäimistö 26 Tallennusaseman kaapeli 24 Hiiri 27 Etuosan tuuletin 25 Verkkojohto 28 Sisäinen kaiutin 30 PCI Express -kortti 31 Runko 34 M.2-tallennusasemakehikko 33 Kannen avauksen tunnistuskytkin 38 Tietokoneen kansi 35 Takaosan tuuletin Verkkojohdon vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Vaihda verkkojohto. Kuva 10. Verkkojohdon irrotus 16 M920t Käyttöopas ja laitteiston ylläpito-opas

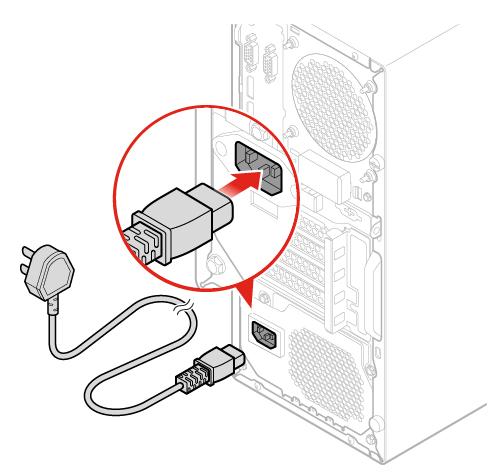

21 Kuva 11. Verkkojohdon asennus Tietokoneen kannen irrotus Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. VAROITUS: Ennen kuin avaat tietokoneen kannen, katkaise tietokoneesta virta ja anna tietokoneen jäähtyä muutamia minuutteja. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Avaa tarvittaessa tietokoneen kannen lukitus. 3. Poista tietokoneen kansi. Kuva 12. Tietokoneen kannen irrotus Luku 4. Laitteiston osien vaihto 17

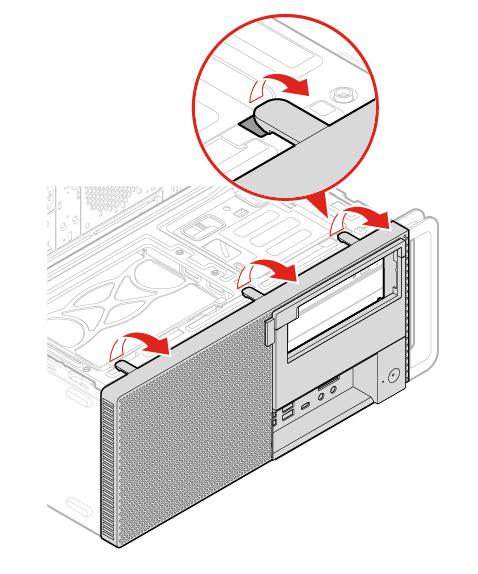

22 4. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 67. Etuosan peitelevyn vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Vaihda etuosan peitelevy. Kuva 13. Etuosan peitelevyn irrotus 18 M920t Käyttöopas ja laitteiston ylläpito-opas

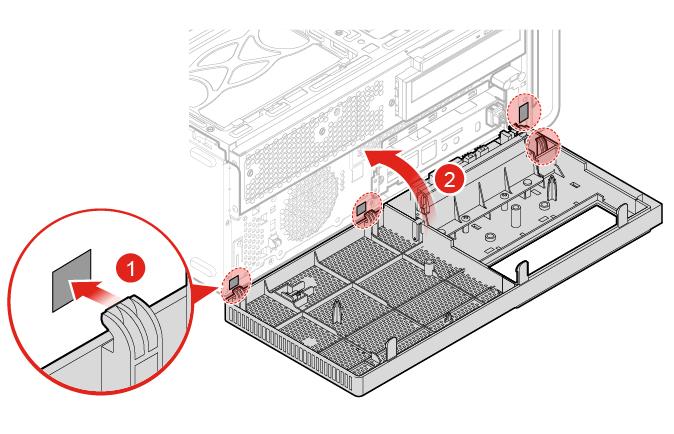

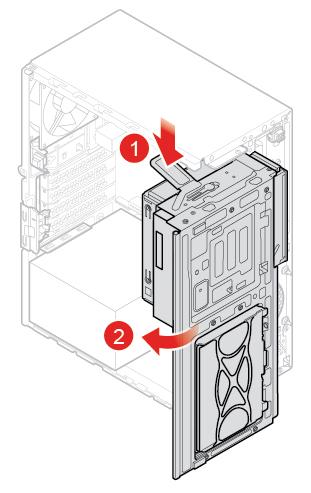

23 Kuva 14. Etuosan peitelevyn asennus 4. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 67. Asemapaikkakehikon kääntäminen ylös- ja alaspäin Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylös- ja alaspäin. Kuva 15. Asemapaikkakehikon kääntäminen ylöspäin Luku 4. Laitteiston osien vaihto 19

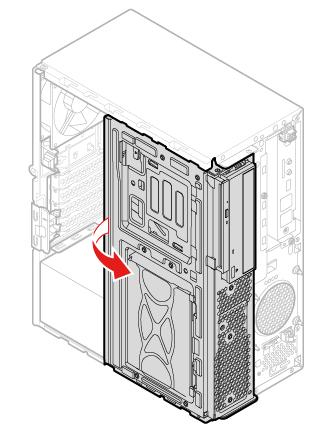

24 Kuva 16. Asemapaikkakehikon kääntäminen alaspäin 5. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. Tietokoneen kahvan vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Vaihda tietokoneen kahva. 20 M920t Käyttöopas ja laitteiston ylläpito-opas

25 Kuva 17. Tietokoneen kahvan irrotus Kuva 18. Tietokoneen kahvan asennus 5. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. Optisen aseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla 18. Luku 4. Laitteiston osien vaihto 21

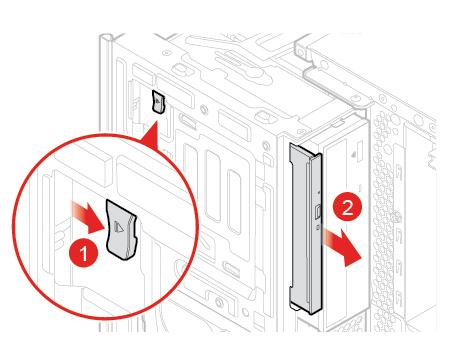

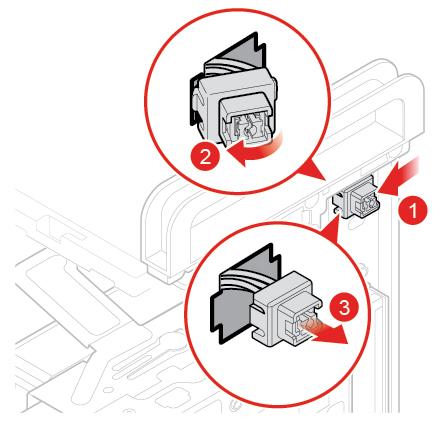

26 4. Irrota liitäntä- ja virtakaapeli optisesta asemasta. 5. Vaihda optinen asema. Matala optinen asema Kuva 19. Optisen aseman irrotus Kuva 20. Optisen aseman kehikon irrotus. Kuva 21. Optisen aseman kehikon asennus 22 M920t Käyttöopas ja laitteiston ylläpito-opas

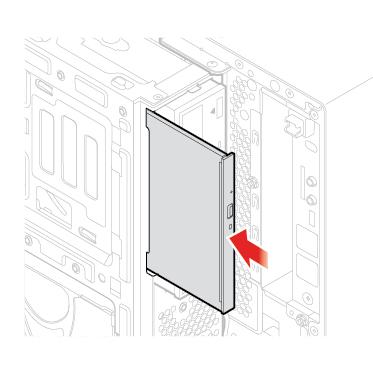

27 Kuva 22. Optisen aseman asennus 6. Kytke liitäntä- ja virtakaapeli uuteen optiseen asemaan. 7. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. Virtapainikkeen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Irrota virtapainikkeen kaapeli emolevystä. 6. Vaihda virtapainike. Luku 4. Laitteiston osien vaihto 23

28 Kuva 23. Virtapainikkeen irrotus Kuva 24. Virtapainikkeen asennus 7. Liitä uuden virtapainikkeen kaapeli emolevyyn. 8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. Kortin lukulaitteen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla M920t Käyttöopas ja laitteiston ylläpito-opas

29 5. Irrota kortinlukulaitteen kaapeli emolevystä. 6. Vaihda kortin lukulaite. VAROITUS: Tartu kortin lukulaitteeseen vain sen reunoista. Älä koske kortin lukulaitteen piirilevyyn. Kuva 25. Kortinlukijan irrotus Kuva 26. Kortinlukijan asennus. 7. Liitä uuden kortin lukulaitteen kaapeli emolevyyn. 8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. Etuosan siirräntäkiinnikkeen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. Luku 4. Laitteiston osien vaihto 25

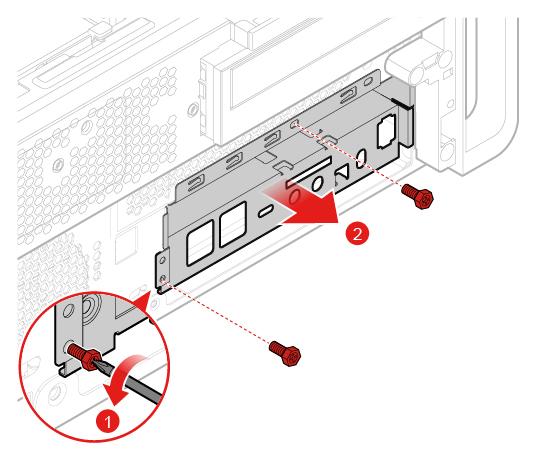

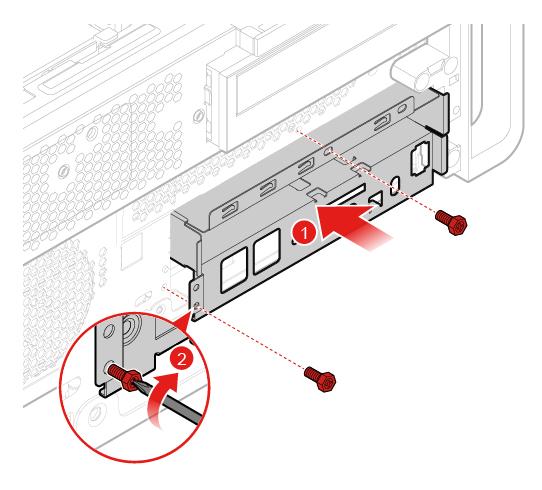

30 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Vaihda etuosan siirräntäkiinnike. Kuva 27. Etuosan siirräntäkiinnikkeen poisto Kuva 28. Etuosan siirräntäkiinnikkeen asennus 5. Kytke etuosan uuden siirräntäkiinnikkeen kaapeli emolevyyn. 6. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. 26 M920t Käyttöopas ja laitteiston ylläpito-opas

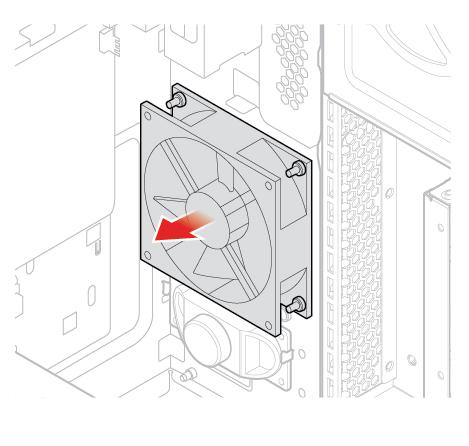

31 Etuosan tuulettimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Irrota etuosan tuulettimen kaapeli emolevystä. 6. Vaihda etuosan tuuletin. Kuva 29. Etuosan tuulettimen irrotus Luku 4. Laitteiston osien vaihto 27

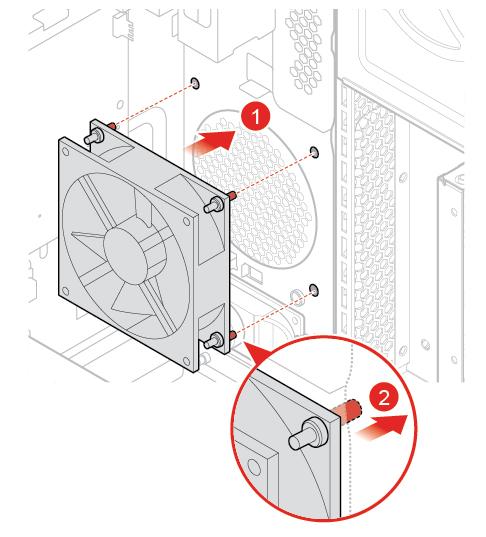

32 Kuva 30. Etuosan tuulettimen asennus 7. Kytke etuosan uuden tuulettimen kaapeli emolevyyn. 8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. Valaistun punaisen pisteen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Irrota valaistun punaisen pisteen kaapeli emolevystä. 6. Vaihda valaistu punainen piste. 28 M920t Käyttöopas ja laitteiston ylläpito-opas

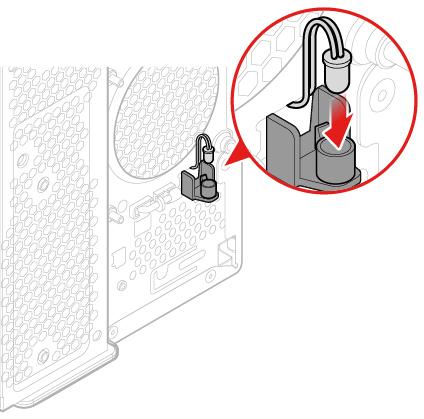

33 Kuva 31. Valaistun punaisen pisteen irrotus Kuva 32. Valaistun punaisen pisteen asennus 7. Liitä uuden valaistun punaisen pisteen kaapeli emolevyyn. 8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. Lämpöanturin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla 19. Luku 4. Laitteiston osien vaihto 29

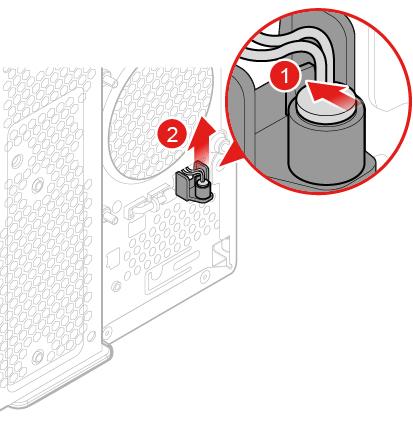

34 5. Irrota lämpöanturin kaapeli emolevystä. 6. Vaihda lämpöanturi. Kuva 33. Lämpöanturin irrotus Kuva 34. Lämpöanturin asennus 7. Liitä uuden lämpöanturin kaapeli emolevyyn. 8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. Sisäisen kaiuttimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla M920t Käyttöopas ja laitteiston ylläpito-opas

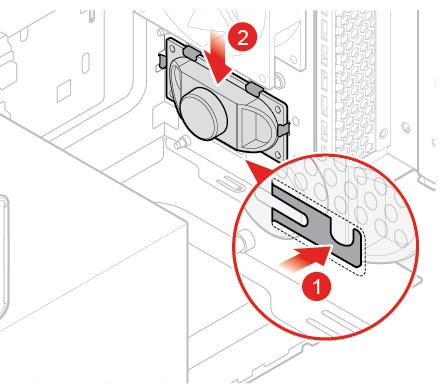

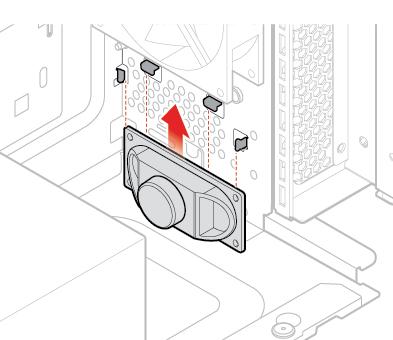

35 3. Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Irrota sisäisen kaiuttimen kaapeli emolevystä. 6. Vaihda sisäinen kaiutin. Kuva 35. Sisäisen kaiuttimen irrotus. Kuva 36. Sisäisen kaiuttimen asennus 7. Liitä uuden sisäisen kaiuttimen kaapeli emolevyyn. 8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. Tallennusaseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. Ensisijaisen tai toissijaisen tallennusasemapaikan 3,5 tuuman tallennusaseman vaihto 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla 17. Luku 4. Laitteiston osien vaihto 31

36 3. Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Jos haluat vaihtaa toissijaisen tallennusasemapaikan 3,5 tuuman tallennusaseman, käännä asemapaikkakehikkoa ulospäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Irrota liitäntä- ja virtakaapeli tallennusasemasta. 6. Vaihda 3,5 tuuman tallennusasema. Ensisijaisen tallennusasemapaikan 3,5 tuuman tallennusasema Kuva 37. Sisemmän tallennusasemakehikon irrotus Kuva 38. Tallennusaseman irrotus 32 M920t Käyttöopas ja laitteiston ylläpito-opas

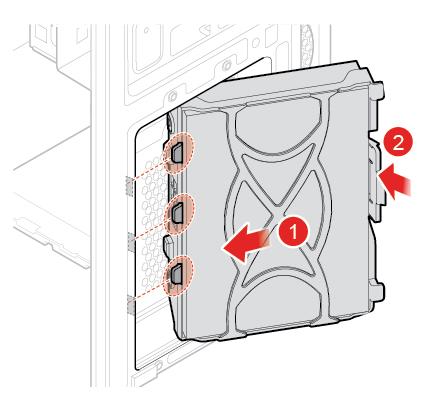

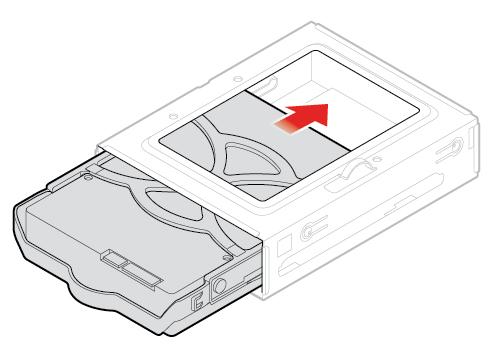

37 Kuva 39. Tallennusaseman asennus Kuva 40. Sisemmän tallennusasemakehikon asennus Toissijaisen tallennusasemapaikan 3,5 tuuman tallennusasema Luku 4. Laitteiston osien vaihto 33

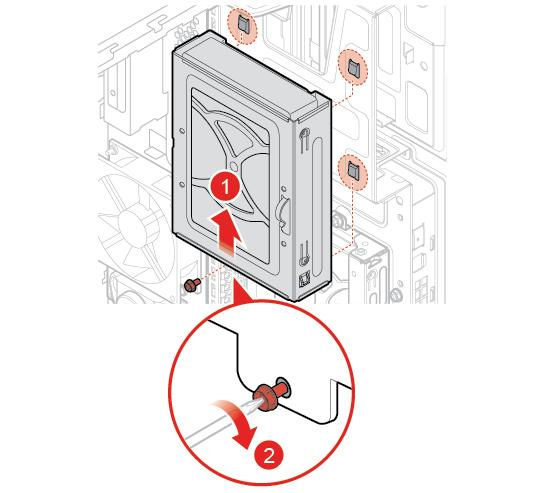

38 Kuva 41. Ulomman tallennusasemakehikon irrotus Kuva 42. Sisemmän tallennusasemakehikon irrotus Kuva 43. Tallennusaseman irrotus 34 M920t Käyttöopas ja laitteiston ylläpito-opas

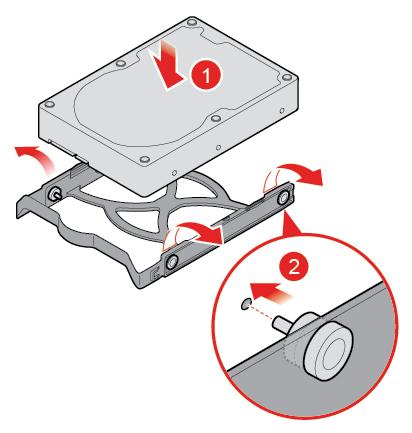

39 Kuva 44. Tallennusaseman asennus Kuva 45. Sisemmän tallennusasemakehikon asennus Luku 4. Laitteiston osien vaihto 35

40 Kuva 46. Ulomman tallennusasemakehikon asennus 7. Liitä liitäntä- ja virtakaapeli uuteen 3,5 tuuman tallennusasemaan. 8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. 3,5 tuuman tallennusaseman vaihto etuosan tallennusyksikköön 1. Vaihda etuosan tallennuskotelon 3,5 tuuman tallennusasema. Kuva 47. Etuosan tallennusyksikön avaus 36 M920t Käyttöopas ja laitteiston ylläpito-opas

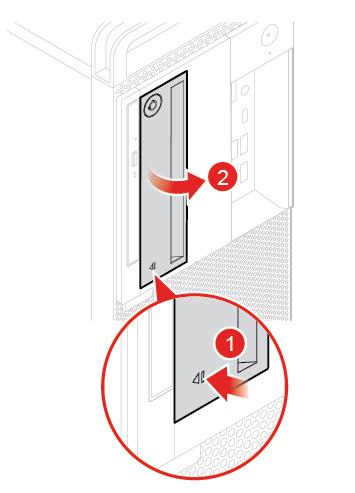

41 Kuva 48. Sisemmän tallennusasemakehikon irrotus Kuva 49. Tallennusaseman irrotus Luku 4. Laitteiston osien vaihto 37

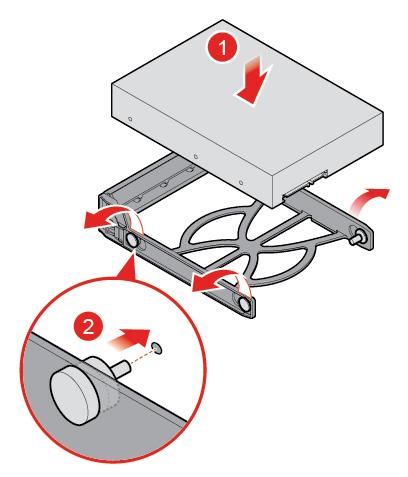

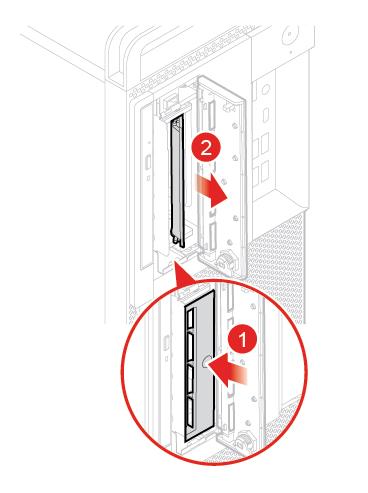

42 Kuva 50. Tallennusaseman asennus Kuva 51. Sisemmän tallennusasemakehikon asennus 38 M920t Käyttöopas ja laitteiston ylläpito-opas

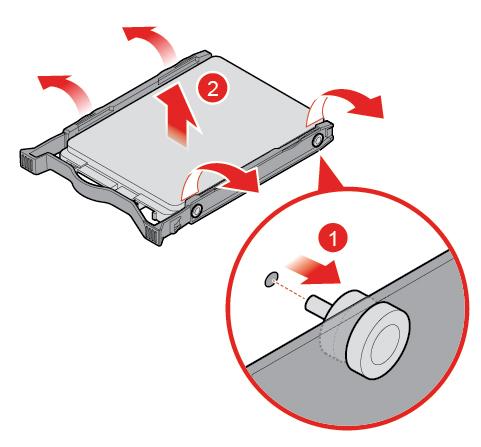

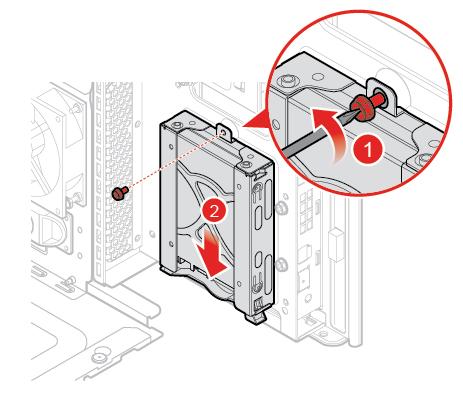

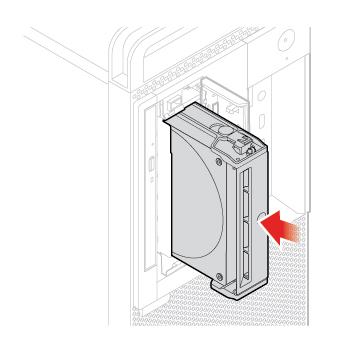

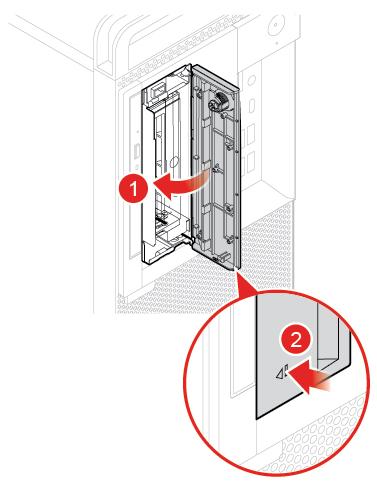

43 Kuva 52. Etuosan tallennusyksikön asennus Tallennusasemasovittimen 2,5 tuuman tallennusaseman vaihto 1. Irrota 2,5 tuuman tallennusaseman sisältävä asemasovitin. Katso kohta Ensisijaisen tai toissijaisen tallennusasemapaikan 3,5 tuuman tallennusaseman vaihto tai Etuosan tallennuskotelon 3,5 tuuman tallennusaseman vaihto. 2. Vaihda 2,5 tuuman tallennusasema tallennusasemasovittimeen. Kuva 53. Tallennusaseman irrotus Luku 4. Laitteiston osien vaihto 39

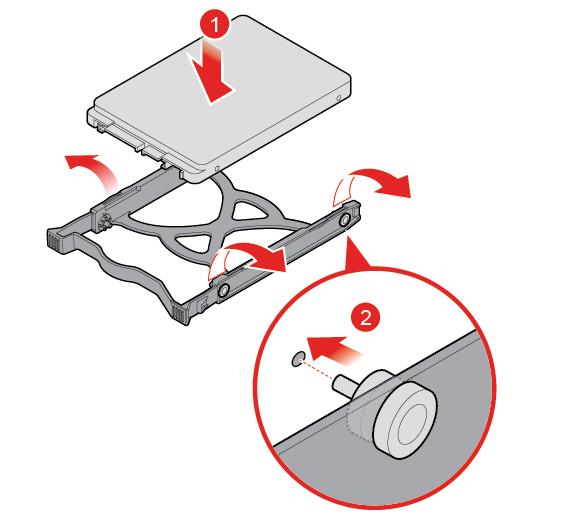

44 Kuva 54. Tallennusaseman asennus 3. Asenna 2,5 tuuman tallennusaseman sisältävä tallennusasemasovitin takaisin paikalleen. Katso kohta Ensisijaisen tai toissijaisen tallennusasemapaikan 3,5 tuuman tallennusaseman vaihto tai Etuosan tallennuskotelon 3,5 tuuman tallennusaseman vaihto. Kolmannen tallennusasemapaikan 2,5 tuuman tallennusaseman vaihto 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Jos haluat vaihtaa toissijaisen tallennusasemapaikan 3,5 tuuman tallennusaseman, käännä asemapaikkakehikkoa ulospäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Irrota liitäntä- ja virtakaapeli tallennusasemasta. 6. Vaihda kolmannen tallennusasemapaikan 2,5 tuuman tallennusasema. Kuva 55. Ulomman tallennusasemakehikon irrotus 40 M920t Käyttöopas ja laitteiston ylläpito-opas

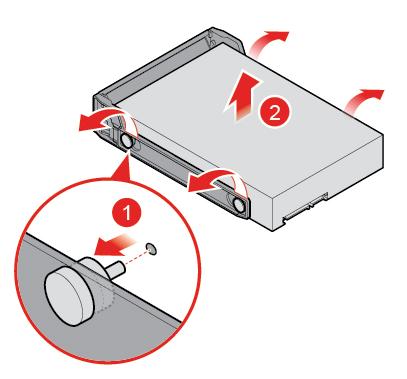

45 Kuva 56. Sisemmän tallennusasemakehikon irrotus Kuva 57. Tallennusaseman irrotus Luku 4. Laitteiston osien vaihto 41

46 Kuva 58. Tallennusaseman asennus Kuva 59. Sisemmän tallennusasemakehikon asennus 42 M920t Käyttöopas ja laitteiston ylläpito-opas

47 Kuva 60. Ulomman tallennusasemakehikon asennus 7. Liitä liitäntä- ja virtakaapeli uuteen 2,5 tuuman tallennusasemaan. 8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. Muistimoduulin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. Varmista, että noudatat seuraavassa kuvassa näkyvää muistimoduulien asennusjärjestystä. Kuva 61. Muistimoduulien asennusjärjestys 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla 17. Luku 4. Laitteiston osien vaihto 43

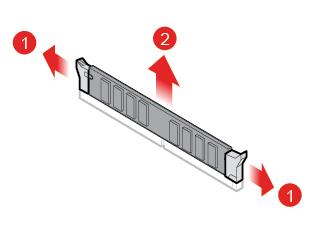

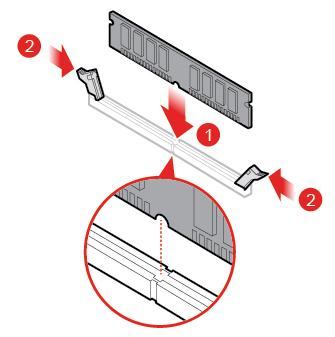

48 3. Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Vaihda muistimoduuli. Kuva 62. Muistimoduulin irrotus Kuva 63. Muistimoduulin asennus 6. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. Nappipariston vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. Tietokoneessa on erityinen muisti, joka säilyttää päivämäärän, kellonajan ja esimerkiksi rinnakkaisliitännän asetukset (kokoonpanoasetukset). Muisti saa tarvitsemansa virran nappiparistosta, kun tietokoneesta on katkaistu virta. Nappiparisto ei edellytä latausta tai ylläpitoa, mutta nappiparistosta loppuu jossakin vaiheessa virta. Jos näin käy, päivämäärä, kellonaika ja kokoonpanoasetukset (esimerkiksi salasanat) katoavat. Kun tietokoneeseen kytketään virta, kuvaruutuun tulee virhesanoma. Nappipariston vaihto, 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla M920t Käyttöopas ja laitteiston ylläpito-opas

49 4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Vaihda nappiparisto. Kuva 64. Nappipariston poisto Kuva 65. Nappipariston poisto Kuva 66. Nappipariston asentaminen Kuva 67. Nappipariston asentaminen 6. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. Lisätietoja nappipariston hävityksestä on Turvaohjeet ja takuutiedot -oppaan kohdassa Litiumparistoon liittyvä turvaohje. PCI Express -kortin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. Luku 4. Laitteiston osien vaihto 45

50 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Vaihda PCI Express -kortti. Kuva 68. PCI Express -kortin irrotus Huomautus: Jos kortti on kiinnitetty salvalla paikalleen, avaa salpa painamalla sitä 1 kuvassa näkyvällä tavalla. Irrota sitten kortti varovasti korttipaikasta. 46 M920t Käyttöopas ja laitteiston ylläpito-opas

51 Kuva 69. PCI Express -kortin asennus 6. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. M.2-tallennusaseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Vaihda M.2-tallennusasema. Tyyppi 1 Kuva 70. Muovisen kiinnittimen irrotus Luku 4. Laitteiston osien vaihto 47

52 Kuva 71. Optisen aseman pidikkeen irrotus Kuva 72. Optisen aseman pidikkeen asennus. Kuva 73. Optisen aseman asennus Tyyppi 2 48 M920t Käyttöopas ja laitteiston ylläpito-opas

53 Kuva 74. Muovisen kiinnittimen irrotus Kuva 75. Optisen aseman kehikon irrotus. Kuva 76. Optisen aseman kehikon asennus Luku 4. Laitteiston osien vaihto 49

54 Kuva 77. Optisen aseman asennus 6. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. M.2-tallennusasemakehikon vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Poista M.2-tallennusasema. 6. Vaihda M.2-tallennusasemakehikko. Kuva 78. M.2-tallennusasemakehikon irrotus 50 M920t Käyttöopas ja laitteiston ylläpito-opas

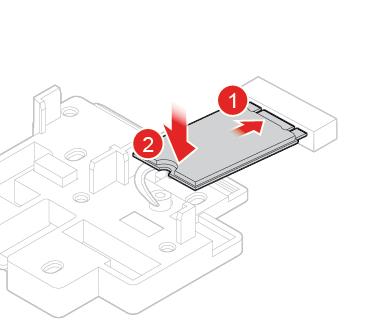

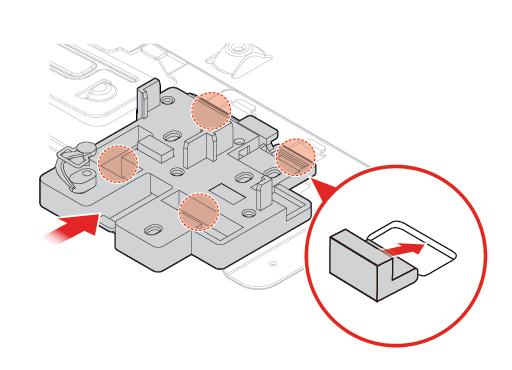

55 Kuva 79. M.2-tallennusasemakehikon asennus 7. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. Wi-Fi-kortin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Vaihda Wi-Fi-kortti. Tyyppi 1 Kuva 80. Wi-Fi-kortin suojuksen poisto Luku 4. Laitteiston osien vaihto 51

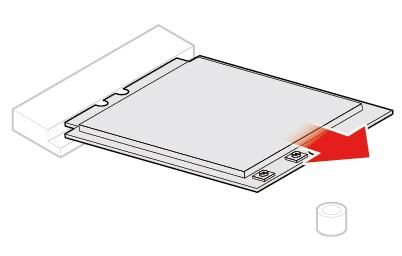

56 Kuva 81. Antennien irrotus Kuva 82. Wi-Fi-kortin irrotus Kuva 83. Wi-Fi-kortin asentaminen Kuva 84. Antennien liittäminen 52 M920t Käyttöopas ja laitteiston ylläpito-opas

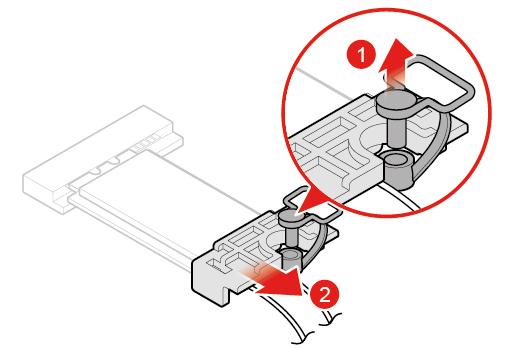

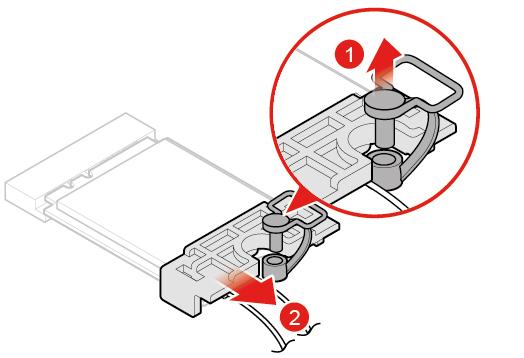

57 Kuva 85. Wi-Fi-kortin suojuksen asennus Tyyppi 2 Kuva 86. Wi-Fi-kortin suojuksen poisto Kuva 87. Antennien irrotus Luku 4. Laitteiston osien vaihto 53

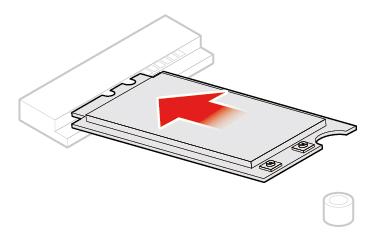

58 Kuva 88. Wi-Fi-kortin irrotus Kuva 89. Wi-Fi-kortin asentaminen Kuva 90. Antennien liittäminen 54 M920t Käyttöopas ja laitteiston ylläpito-opas

59 Kuva 91. Wi-Fi-kortin suojuksen asennus 6. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. Wi-Fi-antennin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Irrota antennikaapelit Wi-Fi-kortista. 6. Wi-Fi-antennien vaihto Etuosan Wi-Fi-antenni Kuva 92. Wi-Fi-antennin irrotus Luku 4. Laitteiston osien vaihto 55

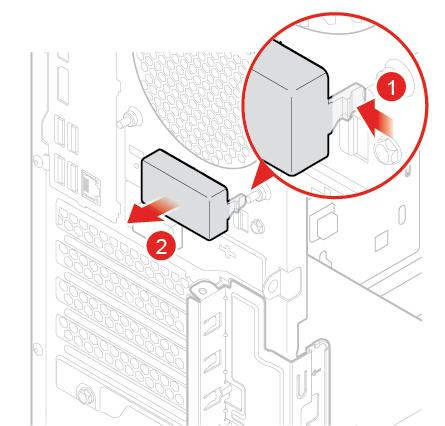

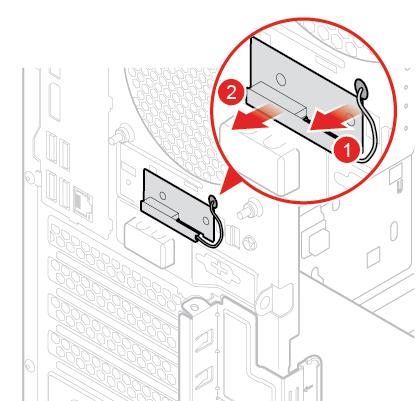

60 Kuva 93. Wi-Fi-antennin asennus Takaosan Wi-Fi-antenni Kuva 94. Takaosan Wi-Fi-antennin kannen irrotus 56 M920t Käyttöopas ja laitteiston ylläpito-opas

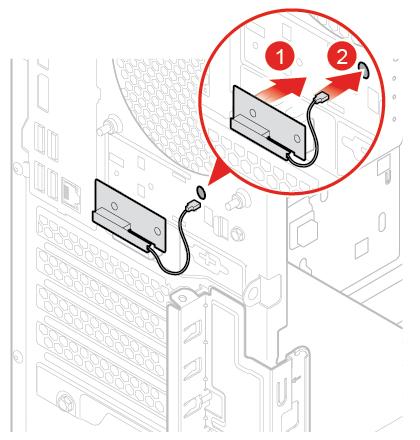

61 Kuva 95. Wi-Fi-antennin irrotus Kuva 96. Wi-Fi-antennin asennus Luku 4. Laitteiston osien vaihto 57

62 Kuva 97. Takaosan Wi-Fi-antennin kannen asennus 7. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. Jäähdytyslevy-tuuletinmoduulin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. VAROITUS: Jäähdytyslevy-tuuletinmoduuli saattaa olla hyvin kuuma. Ennen kuin avaat tietokoneen kannen, katkaise tietokoneesta virta ja anna tietokoneen jäähtyä muutama minuutti. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Irrota jäähdytyslevyn ja tuuletinmoduulin kaapeli emolevystä. 6. Vaihda jäähdytyslevy-tuuletinmoduuli. 58 M920t Käyttöopas ja laitteiston ylläpito-opas

63 Kuva 98. Jäähdytyslevy-tuuletinmoduulin irrotus Kuva 99. Jäähdytyslevy-tuuletinmoduulin asennus 7. Liitä uuden jäähdytyslevyn ja tuuletinmoduulin kaapeli emolevyyn. 8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. Virtalähdemoduulin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. Vaikka tietokoneen osat eivät liiku sen jälkeen, kun verkkojohto on irrotettu, ota seuraava asianmukaisen Underwriters Laboratories (UL) -sertifikaatin edellyttämä varoitus huomioon oman turvallisuutesi vuoksi: VAROITUS: Älä irrota virtalähteen suojakuorta tai muita osia, jossa on seuraava tarra. Osissa, joihin on kiinnitetty tämä tarra, on vaarallinen jännite, virta ja energiataso. Nämä osat eivät sisällä huollettavia komponentteja. Jos uskot, että jossakin näistä osista on ongelma, ota yhteys huoltoteknikkoon. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla 18. Luku 4. Laitteiston osien vaihto 59

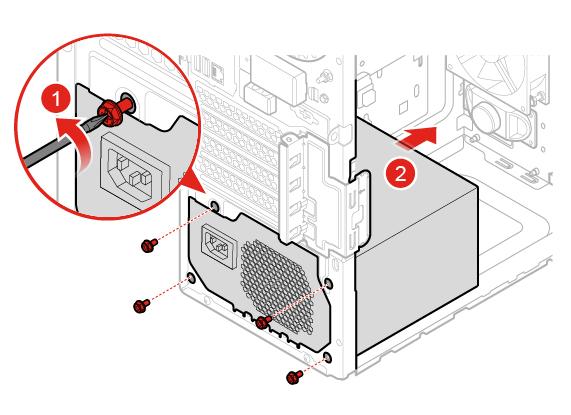

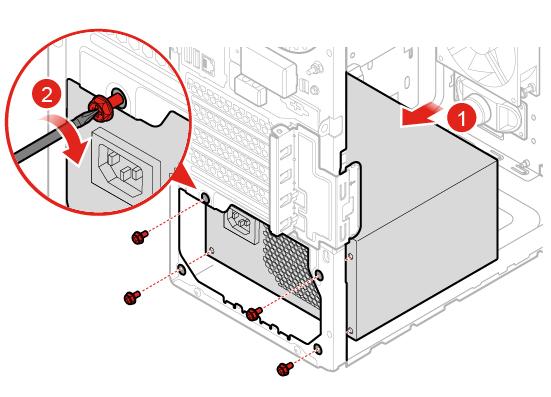

64 3. Irrota optinen asema. Katso kohta Optisen aseman vaihto sivulla Poista tallennusasemakehikko. Katso kohta Tallennusaseman vaihto sivulla Irrota virtalähdemoduulin kaapeli emolevystä. 6. Vaihda virtalähdemoduuli. Kuva 100. Virtalähdemoduulin irrotus Kuva 101. Virtalähdemoduulin asentaminen 7. Liitä uuden virtalähdemoduulin kaapeli emolevyyn. 8. Asenna irrotetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. Suorittimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. VAROITUS: Jäähdytyslevy ja suoritin saattavat olla hyvin kuumia. Ennen kuin avaat tietokoneen kannen, katkaise tietokoneesta virta ja anna tietokoneen jäähtyä muutama minuutti. 60 M920t Käyttöopas ja laitteiston ylläpito-opas

65 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ulospäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Poista jäähdytyslevy ja tuuletinmoduuli. Katso kohta Jäähdytyslevy-tuuletinmoduulin vaihto sivulla Irrota kaikki emolevyyn liitetyt kaapelit. 6. Vaihda suoritin. Huomautuksia: Suoritin ja vastake saattavat poiketa kuvassa näkyvistä. Tartu suorittimeen vain sen reunoista. Älä kosketa pohjassa olevia kullattuja liittimiä. Varo pudottamasta mitään suorittimen vastakkeeseen sen ollessa avoimena. Vastakkeen nastat on pidettävä mahdollisimman puhtaina. Kuva 102. Pidikkeen vapautus Kuva 103. Vastakkeen kääntäminen Kuva 104. Suorittimen irrotus Luku 4. Laitteiston osien vaihto 61

66 Kuva 105. Suorittimen asennus. Kuva 106. Vastakkeen kääntäminen alaspäin Kuva 107. Pidikkeen kiinnitys 7. Kytke kaikki emolevystä irrotetut kaapelit takaisin paikoilleen. 8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. 62 M920t Käyttöopas ja laitteiston ylläpito-opas

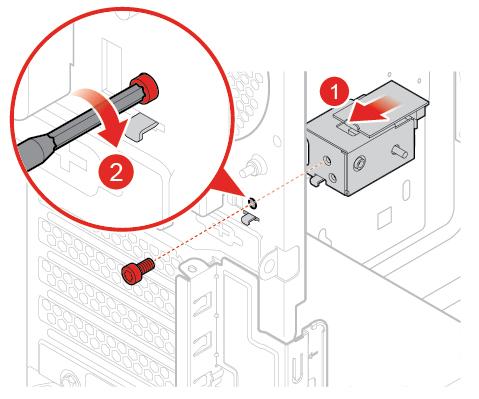

67 E-lukon vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. Huomautus: Tarvitset ruuvien irrottamiseen erikoistyökalun (T15-tähtiruuviavaimen). 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Irrota E-lukon kaapeli emolevystä. 4. Vaihda E-lukko. Kuva 108. E-lukon irrotus Kuva 109. E-lukon asennus 5. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. Luku 4. Laitteiston osien vaihto 63

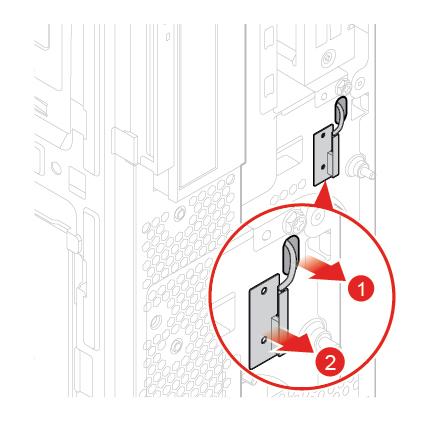

68 Kannen avauksen tunnistuskytkimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Irrota kannen avauksen tunnistuskytkimen kaapeli emolevystä. 6. Vaihda kannen avauksen tunnistuskytkin. Kuva 110. Kannen avauksen tunnistuskytkimen irrottaminen Kuva 111. Kannen avauksen tunnistuskytkimen asennus 64 M920t Käyttöopas ja laitteiston ylläpito-opas

69 7. Liitä uuden kannen avauksen tunnistuskytkimen kaapeli emolevyyn. 8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. Takaosan tuulettimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Irrota takaosan tuulettimen kaapeli emolevystä. 6. Vaihda takaosan tuuletin. Kuva 112. Takaosan tuulettimen irrotus Luku 4. Laitteiston osien vaihto 65

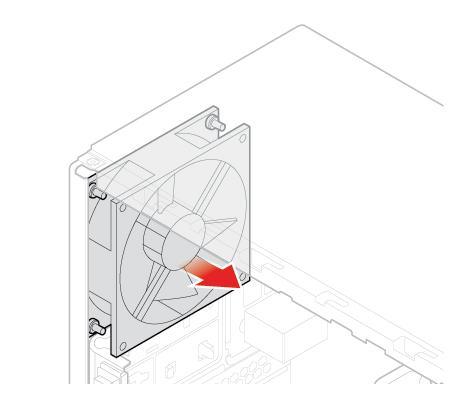

70 Kuva 113. Takaosan tuulettimen asennus 7. Kytke uuden takaosan tuulettimen kaapeli emolevyyn. 8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. Emolevyn vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Poista virtapainike. Katso kohta Virtapainikkeen vaihto sivulla Poista etuosan siirräntäkiinnike. Katso kohta Etuosan siirräntäkiinnikkeen vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Poista kaikki muistimoduulit. Katso kohta Muistimoduulin vaihto sivulla Poista jäähdytyslevy ja tuuletinmoduuli. Katso kohta Jäähdytyslevy-tuuletinmoduulin vaihto sivulla Poista suoritin. Katso kohta Suorittimen vaihto sivulla Poista kaikki PCI Express -kortit. Katso kohta PCI Express -kortin vaihto sivulla Poista Wi-Fi-kortti. Katso kohta Wi-Fi-kortin vaihto sivulla Poista M.2-tallennusasema. Katso kohta M.2-tallennusaseman vaihto sivulla Merkitse muistiin kaapelien reititys ja liitännät. Irrota sitten kaikki kaapelit emolevystä. Katso kohta Emolevy sivulla M920t Käyttöopas ja laitteiston ylläpito-opas

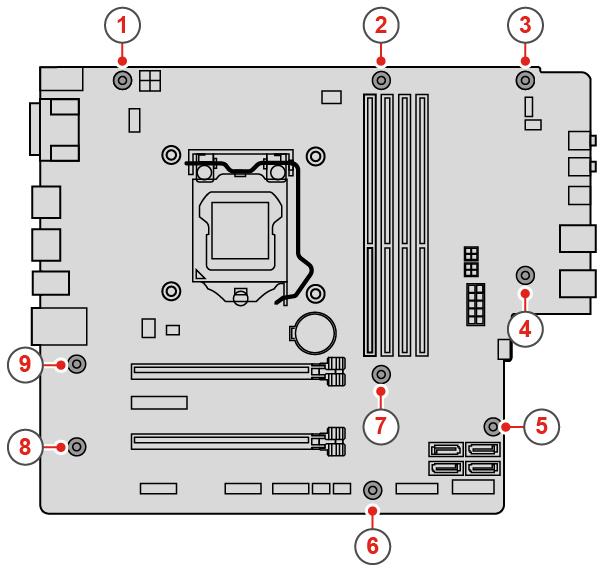

71 14. Vaihda emolevy. Huomautuksia: Seuraavan kuvan numerot kuvaavat ruuvien irrotus- ja asennusjärjestyksen sijasta ruuvien sijainteja. Tartu emolevyyn varovasti sen reunoista. Kuva 114. Emolevyn poistaminen 15. Reititä viallisesta emolevystä irrottamasi kaapelit. Yhdistä kaapelit uuteen emolevyyn. Katso kohta Emolevy sivulla Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 67 ohjeita. Osien vaihdon viimeistely Kun kaikki osat on asennettu tai vaihdettu, aseta tietokoneen kansi takaisin paikalleen ja kytke irrotetut kaapelit ja johdot takaisin paikoilleen. Voit asentaa tietokoneen kannen takaisin paikalleen ja kytkeä johdot ja kaapelit takaisin paikoilleen seuraavasti: 1. Varmista, että kaikki asennusta varten irrotetut osat on asennettu oikein takaisin eikä tietokoneen sisään ole jäänyt työkaluja tai irtonaisia ruuveja. 2. Varmista, että olet reitittänyt kaapelit oikein, ennen kuin asennat tietokoneen kannen takaisin paikalleen. Pidä kaapelit loitolla tietokoneen rungon saranoista ja kyljistä siten, etteivät kaapelit estä asentamasta tietokoneen kantta paikalleen. Luku 4. Laitteiston osien vaihto 67

72 3. Asenna tietokoneen kansi takaisin paikalleen. Kuva 115. Tietokoneen kannen asennus takaisin paikalleen 4. Aseta tietokone pystyasentoon. 5. Jos käytettävissä on lukko, lukitse tietokone sen avulla. 6. Kytke tietokoneen ulkoiset kaapelit ja verkkojohdot vastaaviin liitäntöihin tietokoneessa. 68 M920t Käyttöopas ja laitteiston ylläpito-opas

73 Liite A. Huomioon otettavaa Lenovo ei ehkä tarjoa tässä julkaisussa mainittuja tuotteita, palveluja tai ominaisuuksia kaikissa maissa. Saat lisätietoja Suomessa saatavana olevista tuotteista ja palveluista Lenovolta. Viittauksia Lenovon tuotteisiin, ohjelmiin tai palveluihin ei pidä tulkita niin, että ainoastaan näitä tuotteita, ohjelmia tai palveluja voidaan käyttää. Niiden asemesta on mahdollista käyttää mitä tahansa toiminnaltaan vastaavaa tuotetta, ohjelmaa tai palvelua, joka ei loukkaa Lenovon tekijänoikeutta tai muita lailla suojattuja oikeuksia. Haluttaessa käyttää yhdessä tämän tuotteen kanssa muita kuin Lenovon nimeämiä tuotteita, ohjelmia tai palveluja on niiden käytön arviointi ja tarkistus käyttäjän omalla vastuulla. Lenovolla voi olla patentteja tai patenttihakemuksia, jotka koskevat tässä julkaisussa esitettyjä asioita. Tämän julkaisun hankinta ei anna mitään lisenssiä näihin patentteihin. Kirjallisia tiedusteluja voi tehdä osoitteeseen: Lenovo (United States), Inc Think Place - Building One Morrisville, NC U.S.A. Attention: Lenovo Director of Licensing LENOVO TARJOAA TÄMÄN JULKAISUN SELLAISENAAN ILMAN MITÄÄN NIMENOMAISESTI TAI KONKLUDENTTISESTI MYÖNNETTYÄ TAKUUTA, MUKAAN LUETTUINA TALOUDELLISTA HYÖDYNNETTÄVYYTTÄ, SOPIVUUTTA TIETTYYN TARKOITUKSEEN JA OIKEUKSIEN LOUKKAAMATTOMUUTTA KOSKEVAT KONKLUDENTTISESTI ILMAISTUT TAKUUT. Joidenkin maiden lainsäädäntö ei salli nimenomaisesti tai konkludenttisesti myönnettyjen takuiden rajoittamista, joten edellä olevaa rajoitusta ei sovelleta näissä maissa. Tämä julkaisu voi sisältää teknisiä epätarkkuuksia ja painovirheitä. Julkaisun tiedot tarkistetaan säännöllisin väliajoin, ja tarpeelliset muutokset tehdään julkaisun uusiin painoksiin. Lenovo saattaa tehdä parannuksia tai muutoksia tässä julkaisussa kuvattuihin tuotteisiin ja/tai ohjelmiin milloin tahansa ilman ennakkoilmoitusta. Tässä julkaisussa kuvattuja tuotteita ei ole tarkoitettu käytettäviksi implantaatiosovelluksissa tai muissa elintoimintoja ylläpitävissä sovelluksissa, joissa toimintahäiriö saattaa aiheuttaa henkilövahingon tai kuoleman. Tämän julkaisun sisältämät tiedot eivät vaikuta Lenovon tuotteiden määrityksiin (spesifikaatioihin) tai takuisiin eivätkä muuta niitä. Mikään tässä julkaisussa oleva lausuma ei sisällä nimenomaisesti tai konkludenttisesti ilmaistua Lenovon tai kolmannen osapuolen teollis- ja tekijänoikeutta koskevaa lisenssiä, sitoumusta tai näiden loukkauksien varalta annettua suojausta. Kaikki tämän julkaisun tiedot perustuvat erityisympäristöissä saatuihin tuloksiin, ja ne esitetään esimerkkeinä. Muissa käyttöympäristöissä voidaan saada erilaisia tuloksia. Lenovo pidättää itsellään oikeuden käyttää ja jakaa käyttäjiltä saamiaan tietoja parhaaksi katsomallaan tavalla niin, ettei siitä aiheudu lähettäjälle mitään velvoitteita. Tässä julkaisussa olevat viittaukset muihin kuin Lenovon verkkosivustoihin eivät ole osoitus siitä, että Lenovo millään tavoin vastaisi kyseisten sivustojen sisällöstä tai käytöstä. Viittaukset on tarkoitettu vain helpottamaan lukijan mahdollisuuksia tutustua muihin sivustoihin. Kyseisten verkkosivustojen sisältämä aineisto ei sisälly tähän Lenovo-tuotteeseen tai sitä koskevaan aineistoon. Sivustojen käyttö on käyttäjän omalla vastuulla. Kaikki julkaisun sisältämät suorituskykytiedot on määritetty testiympäristössä. Suorituskyky muissa toimintaympäristöissä saattaa poiketa merkittävästi ilmoitetuista arvoista. Osa mittauksista on saatettu tehdä kehitteillä olevissa järjestelmissä, eikä mikään takaa, että tulokset ovat samanlaiset yleisesti saatavana olevissa järjestelmissä. Lisäksi osa mittaustuloksista on saatettu saada ekstrapolaation avulla. Todelliset Copyright Lenovo

74 tulokset voivat poiketa ilmoitetuista arvoista. Julkaisun käyttäjien tulee tarkistaa tietojen soveltuvuus omassa erityisympäristössään. 70 M920t Käyttöopas ja laitteiston ylläpito-opas

75 Liite B. Tavaramerkit Seuraavat nimet ovat Lenovo tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa: Lenovo Lenovo-logo DisplayPort ja Mini DisplayPort ovat Video Electronics Standards Associationin tavaramerkkejä. Käsitteet HDMI ja HDMI High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Muut yritysten, tuotteiden tai palvelujen nimet voivat olla muiden tahojen tavaramerkkejä. Copyright Lenovo
