1 M920q Käyttöopas ja laitteiston ylläpito-opas Energy Star -vaatimusten mukaiset konetyypit: 10RR, 10RS, 10RT, 10RU, 10SY, 10T1, 10T2, 10UH ja 10V8

2 Huomautus: Ennen tämän julkaisun ja siinä kuvattujen tuotteiden käyttöä lue huolellisesti Tärkeät tuotetiedot -opas ja Liite A Huomioon otettavaa sivulla 59 -kohdan tiedot. Toinen painos (Heinäkuu 2018) Copyright Lenovo RAJOITETTUJA OIKEUKSIA KOSKEVA HUOMAUTUS: Jos tiedot tai ohjelmisto toimitetaan General Services Administration (GSA) -sopimuksen ehtojen mukaisesti, niiden käyttöä, jäljentämistä ja luovuttamista koskevat sopimuksen GS-35F rajoitukset.

3 Sisältö Luku 1. Yleiskuvaus Laite edestä Laite takaa Emolevy Koneen tyypin ja mallin tarra Luku 2. Tekniset tiedot Luku 3. Vihjeitä tietokoneen käyttöön Kensington-vaijerilukon tai vastaavan lukon kiinnitys Tietokoneen asennus TIO-näyttöön Luku 4. Laitteiston osien vaihto Ennen laitteiston osien vaihtoa FRU-osiin (ja CRU-osiin) tutustuminen FRU-osien (ja CRU-osien) sijainti Näppäimistön tai langattoman näppäimistön vaihto Hiiren tai langattoman hiiren vaihto Verkkolaitteen vaihto Pystyjalustan vaihto VESA-kiinnityspidikkeen vaihto Ulkoisen optisen aseman vaihto Verkkolaitteen pidikkeen vaihto Tietokoneen kannen irrotus Tallennusaseman vaihto Tallennusaseman kaapelin vaihto PCI Express -kortin ja PCI Express -korttisovittimen vaihto Sisäisen kaiuttimen vaihto Lisäkaiuttimen vaihto Järjestelmän tuulettimen vaihto Jäähdytyslevyn vaihto Nappipariston vaihto Suorittimen vaihto Wi-Fi-kortin vaihto Wi-Fi-antennin vaihto Antennipidikkeen vaihto Tietokoneen pohjakannen vaihto Muistimoduulin vaihto M.2 SSD -aseman vaihto Emolevyn ja rungon vaihto Osien vaihdon viimeistely Liite A. Huomioon otettavaa Liite B. Tavaramerkit Copyright Lenovo 2018 i

4 ii M920q Käyttöopas ja laitteiston ylläpito-opas

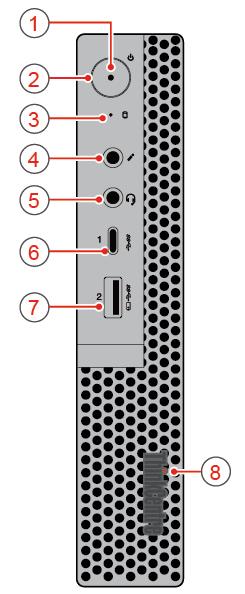

5 Luku 1. Yleiskuvaus Tässä luvussa on perustietoja, joiden avulla voit tutustua tietokoneeseesi. Laite edestä Huomautus: Tietokoneesi saattaa poiketa kuvissa näkyvistä malleista. Kuva 1. Laite edestä 1 Virran merkkivalo 2 Virtapainike 3 Tallennusaseman tilan merkkivalo 4 Mikrofoniliitäntä 5 Kuulokemikrofoniliitäntä 6 Type-C USB 3.1 Gen 1 -liitäntä 7 Always On USB 3.1 Gen 1 -liitäntä 8 Valaistu punainen piste 1 Virran merkkivalo Kun merkkivalo palaa, tietokone on käynnissä. 2 Virtapainike Copyright Lenovo

6 Virtapainikkeella tietokoneeseen voi kytkeä virran. Jos et voi sammuttaa tietokonetta käyttöjärjestelmästä, sammuta tietokone pitämällä virtapainiketta painettuna vähintään neljän sekunnin ajan. 3 Tallennusaseman tilan merkkivalo Kun merkkivalo palaa, tallennusasema on käytössä. 4 Mikrofoniliitäntä Tähän liitäntään voi liittää mikrofonin. Voit käyttää mikrofonia äänen tallentamiseen tai vuorovaikutukseen tietokoneen kanssa puheentunnistusohjelmiston avulla. 5 Kuulokemikrofoniliitäntä Tähän liitäntään voi liittää kuulokemikrofonin tai kuulokkeet. 6 Type-C USB 3.1 Gen 1 -liitäntä Tähän liitäntään voidaan liittää Type-C USB 3.1 -yhteensopiva laite. 7 Always On USB 3.1 Gen 1 -liitäntä Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.1 Gen 1 -laitteen USB 3.1 Gen 2- tai USB 3.1 Gen 1 -liitäntään USB 2.0 -liitännän sijaan. 8 Valaistu punainen piste Kun merkkivalo palaa, tietokone on käynnissä. Laite takaa Huomautus: Tietokoneesi saattaa poiketa kuvissa näkyvistä malleista. 2 M920q Käyttöopas ja laitteiston ylläpito-opas

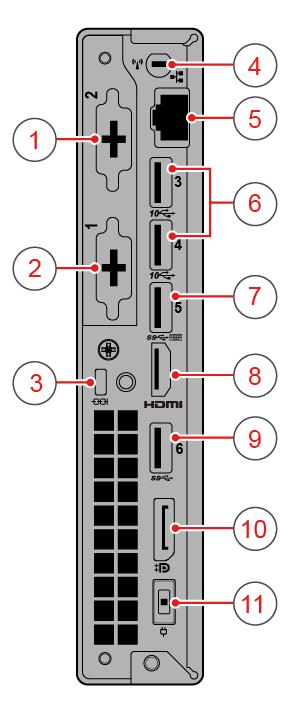

7 Kuva 2. Laite takaa 1 Valinnainen liitäntä 2 2 Valinnainen liitäntä 1 3 Turvalukon paikka 4 Wi-Fi-antennin paikka 5 Ethernet-liitäntä 6 USB 3.1 Gen 2 -liitännät (2) 7 USB 3.1 Gen 1 -liitäntä 8 HDMI 1.4 -lähtöliitäntä 9 USB 3.1 Gen 1 -liitäntä 10 DisplayPort 1.2 -lähtöliitäntä 11 Verkkolaitteen liitäntä 1 Valinnainen liitäntä 2 Liitäntä vaihtelee tietokoneen mallin mukaan. 2 Valinnainen liitäntä 1 Liitäntä vaihtelee tietokoneen mallin mukaan. 3 Turvalukon paikka Käytetään Kensington-vaijerilukon tai vastaavan lukon kiinnittämiseen. 4 Wi-Fi-antennin paikka Luku 1. Yleiskuvaus 3

8 Tähän paikkaan voi asentaa takaosan Wi-Fi-antennin kaapelin liitännän, joka on saatavana joissakin malleissa. Takaosan Wi-Fi-antenni asennetaan takaosan Wi-Fi-antennin kaapelin liitäntään. 5 Ethernet-liitäntä Tähän liitäntään voidaan liittää Ethernet-kaapeli lähiverkon käyttöä varten. 6 USB 3.1 Gen 2 -liitännät Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.1 Gen 2 -laitteen USB 3.1 Gen 2 -liitäntään USB 3.1 Gen 1- tai USB 2.0 -liitännän sijaan. 7 USB 3.1 Gen 1 -liitäntä Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.1 Gen 1 -laitteen USB 3.1 Gen 2- tai USB 3.1 Gen 1 -liitäntään USB 2.0 -liitännän sijaan. 8 HDMI 1.4 -lähtöliitäntä Tämän liitännän avulla tietokone lähettää video- ja äänisignaaleja toiseen ääni- tai videolaitteeseen, esimerkiksi laadukkaaseen näyttöön. 9 USB 3.1 Gen 1 -liitäntä Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.1 Gen 1 -laitteen USB 3.1 Gen 2- tai USB 3.1 Gen 1 -liitäntään USB 2.0 -liitännän sijaan. 10 DisplayPort 1.2 -lähtöliitäntä Tämän liitännän avulla tietokone lähettää ääni- ja videosignaaleja toiseen ääni- tai videolaitteeseen, esimerkiksi laadukkaaseen näyttöön. 11 Verkkolaitteen liitäntä Tähän liitäntään liitetään verkkolaite, joka syöttää tietokoneeseen verkkovirtaa. Emolevy Huomautus: Lisää osien kuvauksia on kohdissa Laite edestä ja Laite takaa. 4 M920q Käyttöopas ja laitteiston ylläpito-opas

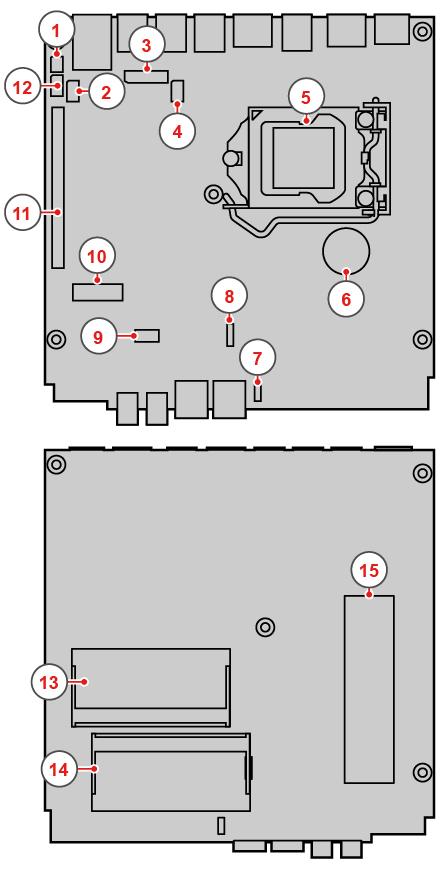

9 Kuva 3. Emolevy 1 CMOS-muistin tyhjennyksen ja palautuksen hyppyjohdin 2 Thunderbolt-liitäntä 3 Levystä levyyn -liitäntä 4 DC-liitäntä 5 Suoritin 6 Nappiparisto 7 Sisäisen kaiuttimen tai lisäkaiuttimen liitäntä 8 Järjestelmän tuulettimen liitäntä 9 Tallennusaseman paikka 10 M.2 Wi-Fi -korttipaikka Luku 1. Yleiskuvaus 5

10 11 PCI Express -korttipaikka 12 Sarjaportti 13 Muistipaikka 1 (DIMM1) 14 Muistipaikka 2 (DIMM2) 15 M.2 SSD -aseman paikka Koneen tyypin ja mallin tarra Koneen tyyppi- ja mallimerkintä helpottaa tietokoneen tunnistamista. Kun otat yhteyttä Lenovon tukipalveluun, tukihenkilöt tunnistavat tietokoneesi koneen tyyppi- ja mallitietojen perusteella. Tämän ansiosta he voivat tarjota sinulle nopeampaa palvelua. Koneen tyyppi- ja mallimerkintä on kiinnitetty tietokoneeseen kuvan osoittamalla tavalla. Kuva 4. Koneen tyypin ja mallin tarra 6 M920q Käyttöopas ja laitteiston ylläpito-opas

11 Luku 2. Tekniset tiedot Virtalähde Automaattisesti jännitteen valitseva virtalähde, jonka teho on 65 wattia (lisävaruste) Automaattisesti jännitteen valitseva virtalähde, jonka teho on 90 wattia (lisävaruste) Automaattisesti jännitteen valitseva virtalähde, jonka teho on 135 wattia (lisävaruste) Tallennusasemat 2,5 tuuman tallennusasema (lisävaruste) M.2 SSD -asema (lisävaruste) Näyttöominaisuudet Sisäinen näytönohjainkortti tukee seuraavia: DisplayPort 1.2 -lähtöliitäntä HDMI 1.4 -lähtöliitäntä Ääniominaisuudet Sisäinen äänikortti tukee seuraavia: Lisäkaiutin (lisävaruste) Kuulokemikrofoniliitäntä Sisäinen kaiutin (lisävaruste) Mikrofoniliitäntä Siirräntäominaisuudet Ääniliitännät (kuuloke- ja mikrofoniliitäntä) DisplayPort 1.2 -lähtöliitäntä Ethernet-liitäntä HDMI 1.4 -lähtöliitäntä Sarjaportti (lisävaruste) Type-C USB -liitäntä USB 3.0 -liitäntä Laajennusominaisuudet Ulkoisen optisen aseman kotelo (lisävaruste) Muistipaikat M.2 SSD -aseman paikka PCI Express -näytönohjainkortin korttipaikka Verkko-ominaisuudet Ethernet LAN Langaton lähiverkko (lisävaruste) Bluetooth (lisävaruste) Copyright Lenovo

12 Fyysiset mitat Leveys: 37 mm Korkeus: 179 mm Syvyys: 183 mm Paino (ilman pakkausta) Enimmäiskokoonpano (toimitettaessa): 1,3 kg (2,9 lb) 8 M920q Käyttöopas ja laitteiston ylläpito-opas

13 Luku 3. Vihjeitä tietokoneen käyttöön Tässä luvussa on tietokoneen käyttövihjeitä. Kensington-vaijerilukon tai vastaavan lukon kiinnitys Voit asentaa tietokoneeseen Kensington-lukon tai vastaavan vaijerilukon, jonka avulla voit kiinnittää tietokoneen työpöytään tai johonkin muuhun kiinteään esineeseen. Vaijerilukko kiinnitetään tietokoneen takaosassa olevaan turvalukon aukkoon. Valitun tyypin mukaan vaijerilukko voi olla avaimella tai numeroyhdistelmällä käytettävä. Vaijerilukko lukitsee myös tietokoneen kannen avauspainikkeet. Samantyyppinen lukko on käytössä monissa kannettavissa tietokoneissa. Vaijerilukon voi tilata suoraan Lenovolta. Tee haku sanalla Kensington seuraavassa osoitteessa: Kuva 5. Kensington-vaijerilukon tai vastaavan lukon kiinnitys Tietokoneen asennus TIO-näyttöön 1. Poista Tiny-in-One 23 -näytön (MT: 10DQ) takaosan Wi-Fi-antennin kansi, ennen kuin asennat tietokoneen. Katso kohta Wi-Fi-antennin vaihto sivulla Liitä tietokone joko TIO-näytön mukana toimitettuun verkkolaitteeseen tai tietokoneen mukana toimitettuun verkkolaitteeseen, jossa on korkeampi nimellisteho. Copyright Lenovo

14 10 M920q Käyttöopas ja laitteiston ylläpito-opas

15 Luku 4. Laitteiston osien vaihto Tämä luku sisältää tietokoneen laitteiden vaihto-ohjeet. Ennen laitteiston osien vaihtoa Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tämän osion tiedot ja Tärkeät tuotetiedot -opas. Huomioon otettavaa ennen laitteiston osien vaihtoa Käytä vain Lenovon toimittamia tietokoneen komponentteja. Kun asennat tai vaihdat lisävarustetta, käytä tämän käyttöoppaan ohjeiden lisäksi myös lisävarusteen mukana toimitettuja ohjeita. Useimmissa maissa Lenovo edellyttää viallisten CRU-osien palauttamista. Lisätietoja tästä tulee CRUosan mukana tai muutaman päivän kuluttua CRU-osan saapumisesta. Staattiselle sähkölle herkkien laitteiden käsittely Älä avaa uuden osan sisältävää staattiselta sähköltä suojaavaa pakkausta, ennen kuin viallinen osa on poistettu, ja olet valmis asentamaan uuden osan. Staattisesta sähköstä ei ole vaaraa ihmiselle, mutta se saattaa vioittaa tietokoneen osia ja lisävarusteita. Kun käsittelet lisävarusteita ja muita tietokoneen osia, noudata seuraavia ohjeita vaurioiden välttämiseksi: Vältä tarpeettomia liikkeitä. Liikkeet saattavat synnyttää staattista sähköä ympärillesi. Käsittele lisävarusteita ja muita tietokoneen osia aina varovasti. Tartu PCI-/PCIe-kortteihin, muistimoduuleihin, emolevyihin ja suorittimiin aina niiden reunoista. Älä koske paljaisiin virtapiireihin tai liittimiin. Älä anna muiden henkilöiden koskea lisävarusteisiin tai muihin tietokoneen osiin. Kosketa osan staattiselta sähköltä suojaavalla pakkauksella sovitinkorttipaikan metallista kantta tai tietokoneen maalaamatonta metallipintaa vähintään kahden sekunnin ajan. Tämä pienentää pakkauksen ja kehosi staattista varausta ennen uuden osan asentamista tai vaihtamista. Mikäli mahdollista, poista osa pakkauksestaan ja asenna se suoraan tietokoneeseen laskematta sitä välillä käsistäsi. Jos tämä ei onnistu, aseta osan staattiselta sähköltä suojaava pakkaus tasaiselle pinnalle ja osa pakkauksen päälle. Älä aseta osaa keskusyksikön kannen tai muun metallipinnan päälle. FRU-osiin (ja CRU-osiin) tutustuminen Asiakkaan tiloissa vaihdettavissa olevat osat (FRU-osat) voi päivittää tai vaihtaa koulutettu teknikko. FRUosat sisältävät kaikki CRU-osat. Lisätietoja FRU-osista, kuten FRU-osanumeroista ja tuetuista tietokonemalleista, on seuraavassa osoitteessa: Asiakkaan vaihdettavissa olevat osat (CRU-osat) ovat tietokoneen osia, joita käyttäjä voi itse päivittää tai vaihtaa. Itsepalvelun piiriin kuuluvat CRU-osat: Voit asentaa itsepalvelun piiriin kuuluvat CRU-osat helposti. Nämä CRU-osat voivat olla erillisiä tai paikalleen lukittavia osia tai enintään kahdella ruuvilla kiinnitettäviä osia. Itsepalvelun piiriin kuuluvia CRU-osia ovat esimerkiksi näppäimistö, hiiri ja USBlaitteet. Käyttäjät ovat vastuussa kaikkien itsepalvelun piiriin kuuluvien CRU-osien vaihdosta. Copyright Lenovo

16 Valinnaisen palvelun piiriin kuuluvat CRU-osat: Valinnaisen palvelun piiriin kuuluvien CRU-osien käsittelyssä tarvitaan jonkin verran teknistä taitoa ja yksinkertaisia työkaluja (kuten ruuvitalttaa). Nämä CRU-osat ovat tietokoneen sisäisiä osia, jotka on eristetty muista osista. Ne on yleensä piilotettu useammalla kuin kahdella ruuvilla kiinnitettävän peitelevyn taakse. Ruuvit ja peitelevy on irrotettava, jotta kyseiseen CRU-osaan päästään käsiksi. Valinnaisen palvelun piiriin kuuluvia CRU-osia voi irrottaa ja asentaa käyttäjä tai takuuaikana Lenovon huoltoteknikko. Ennen FRU-osien vaihtoa Tutustu seuraaviin tietoihin ennen FRU-osan vaihtoa: Vain valtuutettu ja koulutettu henkilöstö saa huoltaa tietokoneen. Ennen FRU-osan vaihtamista lue kaikki osan vaihto-ohjeet. Ole erityisen huolellinen suorittaessasi kirjoitustoimintoja, kuten kopioimista, tallentamista tai alustamista. Huollettavan tietokoneen asemien järjestystä on saatettu muuttaa. Jos valitse väärän aseman, tietojen tai ohjelmien päälle voidaan kirjoittaa. Vaihda FRU-osan tilalle vain kyseiseen malliin tarkoitettu FRU-osa. Kun vaihdat FRU-osan, varmista, että koneen malli ja FRU-osan numero ovat oikeat. FRU-osaa ei saa vaihtaa yksittäisen vian vuoksi, jota ei voi toisintaa. Yksittäisten vikojen syy voi olla laitteistovian sijasta esimerkiksi kosminen säteily, staattisen sähkön purkaus tai ohjelmistovirhe. Harkitse FRU-osan vaihtamista vain jos ongelma uusiutuu. Jos epäilet, että FRU-osa on viallinen, tyhjennä virheloki ja testaa uudelleen. Jos vika ei toistu, älä vaihda FRU-osaa. Vaihda vain viallinen FRU-osa. FRU-osien (ja CRU-osien) sijainti Huomautuksia: Jotkin osista ovat lisävarusteita. Jos aiot vaihtaa osan, jota ei ole mainittu alla olevassa luettelossa, ota yhteys Lenovon huoltoteknikkoon. Lenovo-tukipuhelinnumeroiden luettelo on seuraavassa osoitteessa: 12 M920q Käyttöopas ja laitteiston ylläpito-opas

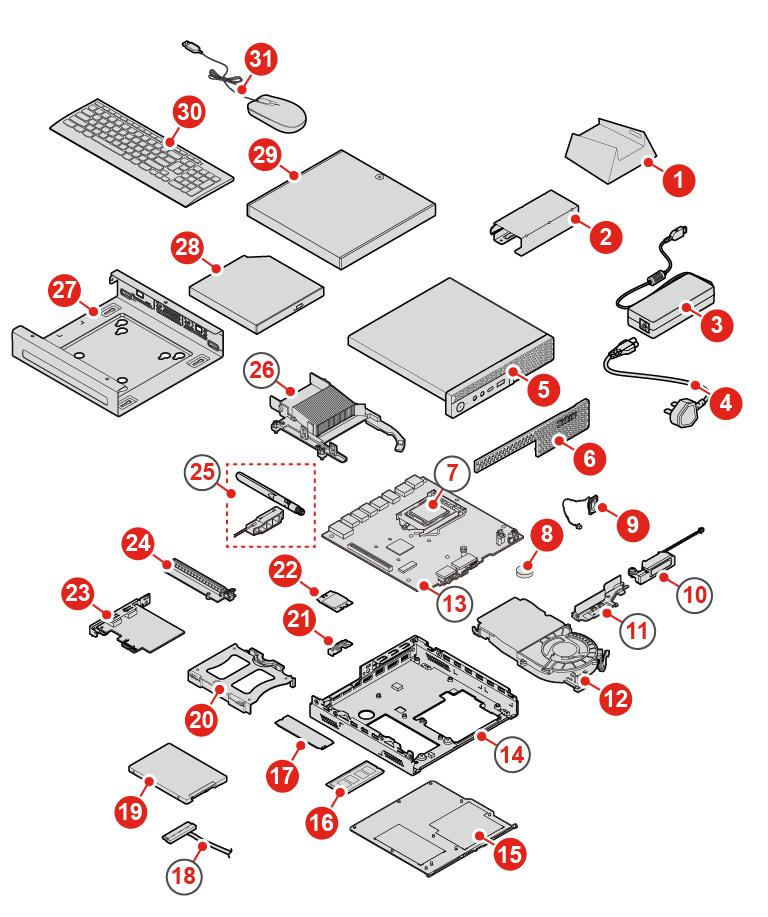

17 Kuva 6. FRU-osien (ja CRU-osien) sijainti Itsepalvelun piiriin kuuluvat CRUosat Valinnaisen palvelun piiriin kuuluvat CRU-osat 1 Pystyjalusta 8 Nappiparisto 7 Suoritin Muut kuin CRU-osat 2 Verkkolaitteen pidike 12 Järjestelmän tuuletin 10 Lisäkaiutin 3 Verkkolaite 19 Tallennusasema 11 Antennin pidike 4 Verkkojohto 20 Tallennusaseman kiinnike 13 Emolevy 5 Tietokoneen kansi 21 Wi-Fi-kortin suojus 14 Runko 6 Pölysuojus 22 Wi-Fi-kortti 18 Tallennusaseman kaapeli 9 Sisäinen kaiutin 23 PCI Express -kortti 25 Wi-Fi-antennit 15 Pohjakansi 24 PCI Express -korttisovitin 26 Jäähdytyslevy Luku 4. Laitteiston osien vaihto 13

18 Itsepalvelun piiriin kuuluvat CRUosat 16 Muistimoduuli 17 M.2 SSD -asema 27 VESA -kiinnityspidike 28 Ulkoinen optinen asema 29 Ulkoisen optisen aseman kotelo 30 Näppäimistö 31 Hiiri Valinnaisen palvelun piiriin kuuluvat CRU-osat Muut kuin CRU-osat Näppäimistön tai langattoman näppäimistön vaihto Huomautus: Langaton näppäimistö on saatavana vain joissakin malleissa. Näppäimistön vaihto 1. Katkaise tietokoneesta virta ja irrota kaikki verkkojohdot pistorasioista. 2. Irrota vanhan näppäimistön kaapeli tietokoneesta. 3. Liitä uusi näppäimistö asianmukaiseen tietokoneen liitäntään. Kuva 7. Näppäimistön vaihto Langattoman näppäimistön vaihto 1. Poista vanha langaton näppäimistö käytöstä. 2. Poista uusi langaton näppäimistö pakkauksestaan. 3. Avaa paristolokeron kansi ja aseta lokeroon kaksi AAA-paristoa napaisuusilmaisimien osoittamalla tavalla. 14 M920q Käyttöopas ja laitteiston ylläpito-opas

19 Kuva 8. Langattoman näppäimistön vaihto 4. Poista USB-lähetin näppäimistön säilytyslokerosta tai langattoman hiiren säilytyslokerosta ja liitä se johonkin tietokoneen vapaaseen USB-liitäntään. 5. Sulje säilytyslokeron kansi. Näppäimistö on nyt käyttövalmis. Hiiren tai langattoman hiiren vaihto Huomautus: Langaton hiiri on saatavana vain joissakin malleissa. Hiiren vaihto 1. Katkaise tietokoneesta virta ja irrota kaikki verkkojohdot pistorasioista. 2. Irrota vanhan hiiren kaapeli tietokoneesta. 3. Liitä uusi hiiri asianmukaiseen tietokoneen liitäntään. Kuva 9. Hiiren vaihto Langattoman hiiren vaihto 1. Irrota USB-lähetin tietokoneesta. Poista sitten vanha langaton hiiri käytöstä. 2. Poista uusi langaton hiiri pakkauksestaan. 3. Avaa paristolokeron kansi ja aseta lokeroon kaksi AAA-paristoa napaisuusilmaisimien osoittamalla tavalla. Luku 4. Laitteiston osien vaihto 15

20 Kuva 10. Paristolokeron avaus Kuva 11. USB-lähettimen poistaminen lokerosta 16 M920q Käyttöopas ja laitteiston ylläpito-opas

21 Kuva 12. USB-lähettimen kytkeminen USB-liitäntään Kuva 13. Hiiren paristojen asennus Luku 4. Laitteiston osien vaihto 17

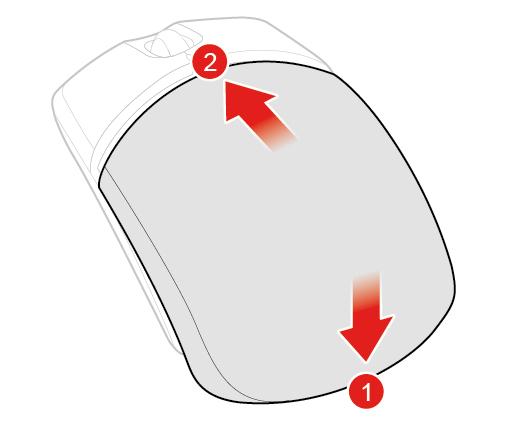

22 Kuva 14. Paristolokeron kannen sulkeminen Kuva 15. Virtakytkimen työntäminen ON-asentoon Huomautuksia: Vihreä merkkivalo osoittaa, että hiiri on valmis käytettäväksi. Kellanruskea vilkkuva merkkivalo osoittaa, että paristojen varaustaso on heikko. Voit pidentää hiiren pariston käyttöaikaa työntämällä virtakytkimen OFF-asentoon, kun hiirtä ei käytetä. Kun olet irrottanut USB-lähettimen tietokoneesta, säilytä sitä langattoman hiiren tai langattoman näppäimistön säilytyslokerossa. 18 M920q Käyttöopas ja laitteiston ylläpito-opas

23 Verkkolaitteen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Vaihda verkkolaite. Huomautus: Verkkojohto saattaa poiketa kuvassa näkyvästä verkkojohdosta. Kuva 16. Verkkolaitteen irrotus Kuva 17. Verkkojohdon irrotus Luku 4. Laitteiston osien vaihto 19

24 Kuva 18. Verkkojohdon asennus Kuva 19. Verkkolaitteen asennus Pystyjalustan vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Vaihda pystyjalusta. 20 M920q Käyttöopas ja laitteiston ylläpito-opas

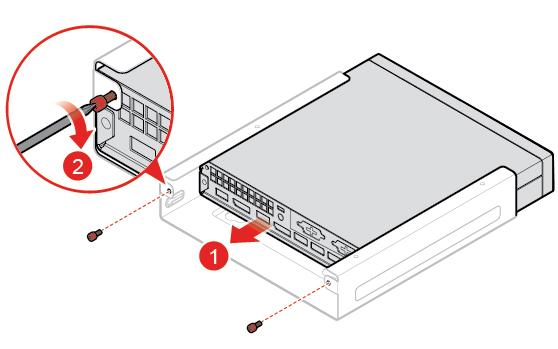

25 Kuva 20. Pystyjalustan irrotus Kuva 21. Pystyjalustan asennus VESA-kiinnityspidikkeen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas. Luku 4. Laitteiston osien vaihto 21

26 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Vaihda VESA-kiinnityspidike. Kuva 22. VESA-kiinnityspidikkeen irrotus Kuva 23. VESA-kiinnityspidikkeen asennus Ulkoisen optisen aseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Vaihda ulkoinen optinen asema. 22 M920q Käyttöopas ja laitteiston ylläpito-opas

27 Kuva 24. Ulkoisen optisen aseman kotelon irrotus Kuva 25. Ulkoisen optisen aseman irrotus Luku 4. Laitteiston osien vaihto 23

28 Kuva 26. Ulkoisen optisen aseman asennus Kuva 27. Ulkoisen optisen aseman kotelon asennus Verkkolaitteen pidikkeen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Vaihda verkkolaitteen pidike. 24 M920q Käyttöopas ja laitteiston ylläpito-opas

29 Kuva 28. Verkkolaitteen pidikkeen irrotus Kuva 29. Verkkolaitteen pidikkeen asennus Tietokoneen kannen irrotus Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. VAROITUS: Ennen kuin avaat tietokoneen kannen, katkaise tietokoneesta virta ja anna tietokoneen jäähtyä muutama minuutti. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Huomautus: Pölysuojus on lisävaruste. Luku 4. Laitteiston osien vaihto 25

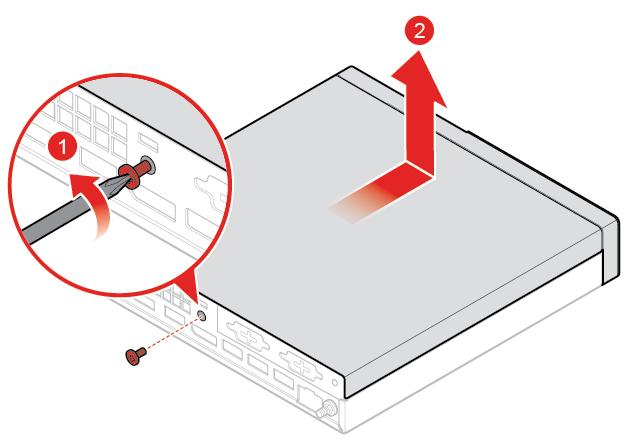

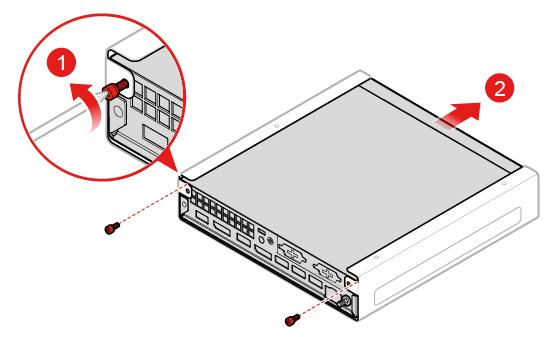

30 Kuva 30. Pölysuojuksen poisto Kuva 31. Tietokoneen kannen irrotus Tallennusaseman vaihto Huomautus: Tallennusasema on lisävaruste. Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Irrota tallennusaseman kaapeli emolevystä. 3. Vaihda tallennusasema. 26 M920q Käyttöopas ja laitteiston ylläpito-opas

31 Kuva 32. Tallennusasemakehikon irrotus Kuva 33. Tallennusaseman irrotus Luku 4. Laitteiston osien vaihto 27

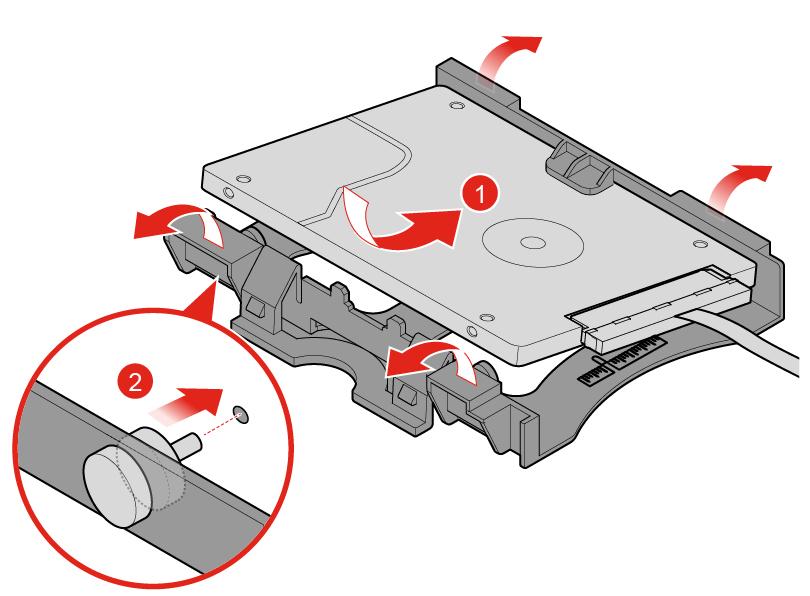

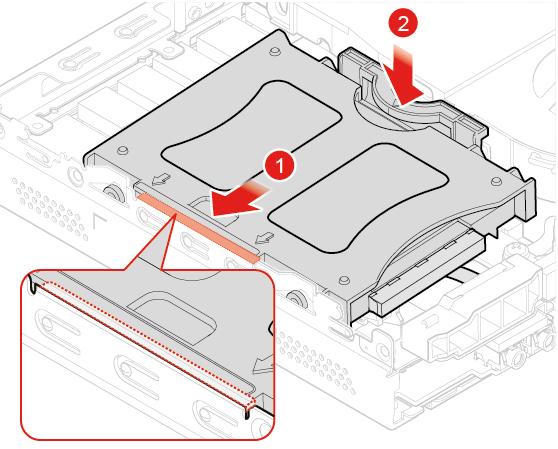

32 Kuva 34. Tallennusaseman asennus Kuva 35. Tallennusasemakehikon asennus 4. Liitä tallennusaseman kaapeli emolevyyn. 5. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 56. Tallennusaseman kaapelin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas. 28 M920q Käyttöopas ja laitteiston ylläpito-opas

33 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista tallennusasema. Katso kohta Tallennusaseman vaihto sivulla Vaihda tallennusaseman kaapeli. Kuva 36. Tallennusaseman kaapelin irrotus Kuva 37. Tallennusaseman kaapelin asennus 4. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 56. PCI Express -kortin ja PCI Express -korttisovittimen vaihto Huomautus: PCI Express -kortti on lisävaruste. Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Vaihda PCI Express -kortti ja PCI Express -korttisovitin. Luku 4. Laitteiston osien vaihto 29

34 Kuva 38. PCI Express -kortin irrotus Kuva 39. PCI Express -korttisovittimen poisto 30 M920q Käyttöopas ja laitteiston ylläpito-opas

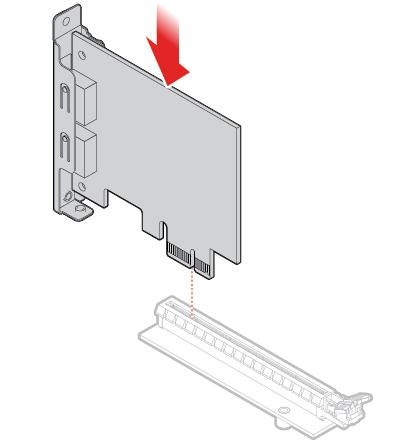

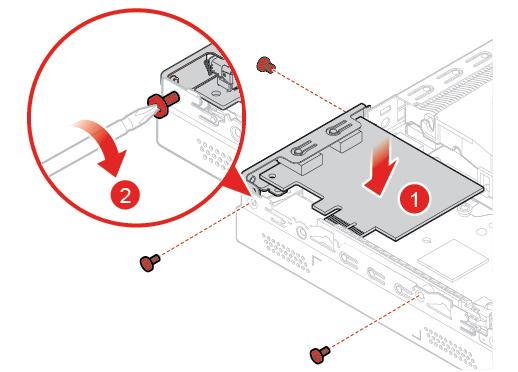

35 Kuva 40. PCI Express -korttisovittimen asennus Kuva 41. PCI Express -kortin asennus 3. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 56. Sisäisen kaiuttimen vaihto Huomautus: Sisäinen kaiutin on lisävaruste. Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Irrota sisäisen kaiuttimen kaapeli emolevyssä olevasta sisäisen kaiuttimen liitännästä. 3. Vaihda sisäinen kaiutin. Luku 4. Laitteiston osien vaihto 31

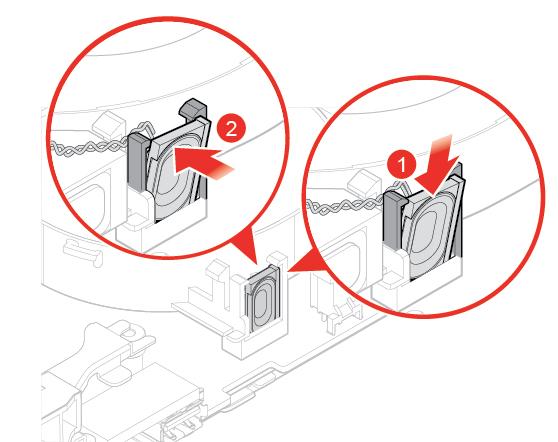

36 Kuva 42. Sisäisen kaiuttimen irrotus. Kuva 43. Sisäisen kaiuttimen asennus 4. Kytke sisäisen kaiuttimen kaapeli emolevyssä olevaan sisäisen kaiuttimen liitäntään. 5. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 56. Lisäkaiuttimen vaihto Huomautus: Lisäkaiutin on lisävaruste. Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Vaihda lisäkaiutin. Huomautus: Varmista, että irrotat tai kiinnität lisäkaiuttimen kaapelin vaihdon aikana. 32 M920q Käyttöopas ja laitteiston ylläpito-opas

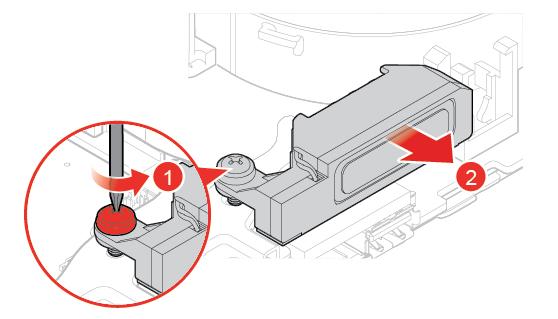

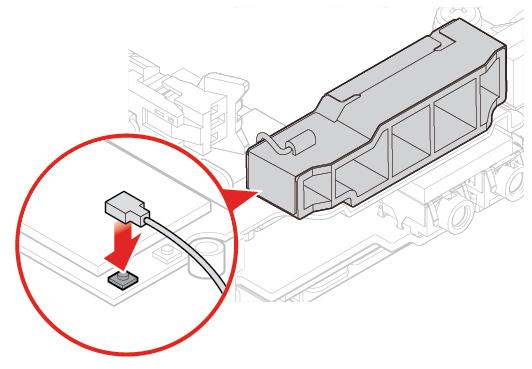

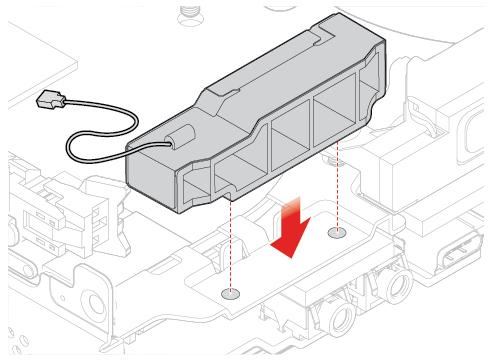

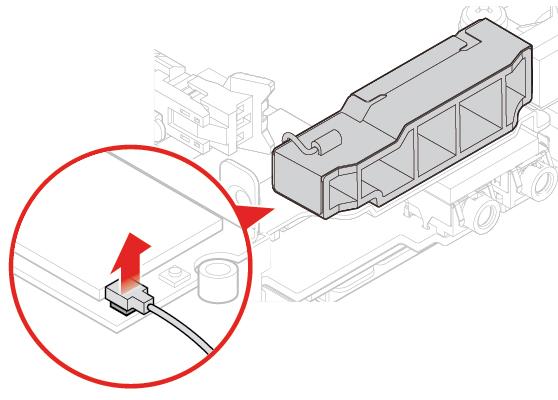

37 Kuva 44. Lisäkaiuttimen poisto Kuva 45. Lisäkaiuttimen asennus 3. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 56. Järjestelmän tuulettimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Irrota tallennusasema tai PCI Express -kortti. Katso Tallennusaseman vaihto sivulla 26 tai PCI Express -kortin ja PCI Express -korttisovittimen vaihto sivulla Poista sisäinen kaiutin tarvittaessa. Katso kohta Sisäisen kaiuttimen vaihto sivulla Irrota järjestelmän tuulettimen kaapeli emolevyssä olevasta järjestelmän tuulettimen liitännästä. 5. Vaihda järjestelmän tuuletin. Luku 4. Laitteiston osien vaihto 33

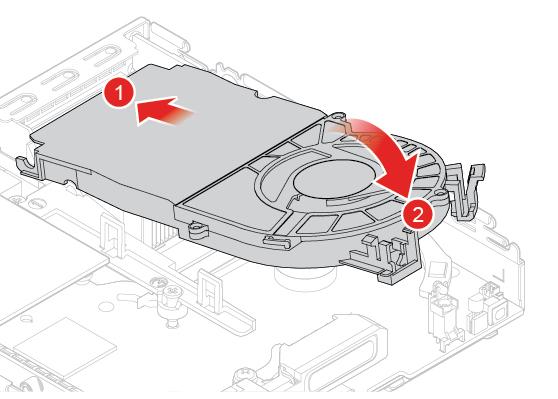

38 Kuva 46. Järjestelmän tuulettimen irrotus. Kuva 47. Järjestelmän tuulettimen asennus 6. Kytke järjestelmän tuulettimen kaapeli emolevyssä olevaan järjestelmän tuulettimen liitäntään. 7. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 56. Jäähdytyslevyn vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas. VAROITUS: Jäähdytyslevy saattaa olla hyvin kuuma. Katkaise tietokoneesta virta ja anna tietokoneen jäähtyä 3 5 minuuttia, ennen kuin irrotat kannen. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Irrota tallennusasema tai PCI Express -kortti. Katso Tallennusaseman vaihto sivulla 26 tai PCI Express -kortin ja PCI Express -korttisovittimen vaihto sivulla Poista sisäinen kaiutin tarvittaessa. Katso kohta Sisäisen kaiuttimen vaihto sivulla Irrota järjestelmän tuuletin. Katso kohta Järjestelmän tuulettimen vaihto sivulla M920q Käyttöopas ja laitteiston ylläpito-opas

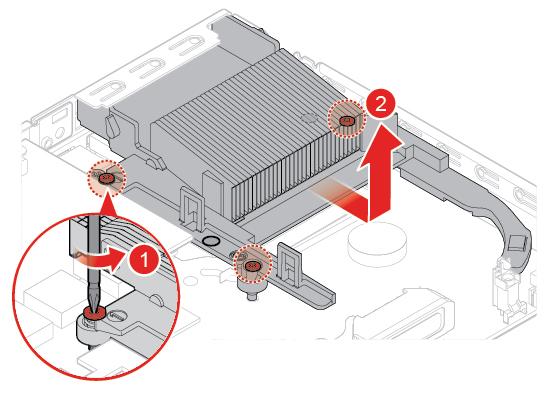

39 5. Vaihda jäähdytyslevy. Kuva 48. Jäähdytyslevyn irrotus. Kuva 49. Jäähdytyslevyn asennus 6. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 56. Nappipariston vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas. Tietokoneessa on erityinen muisti, joka säilyttää päivämäärän, kellonajan ja esimerkiksi rinnakkaisliitännän asetukset (kokoonpanoasetukset). Muisti saa tarvitsemansa virran nappiparistosta, kun tietokoneesta on katkaistu virta. Nappiparisto ei edellytä latausta tai ylläpitoa, mutta nappiparistosta loppuu jossakin vaiheessa virta. Jos näin käy, päivämäärä, kellonaika ja kokoonpanoasetukset (esimerkiksi salasanat) katoavat. Kun tietokoneeseen kytketään virta, kuvaruutuun tulee virhesanoma. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla 25. Luku 4. Laitteiston osien vaihto 35

40 2. Irrota tallennusasema tai PCI Express -kortti. Katso Tallennusaseman vaihto sivulla 26 tai PCI Express -kortin ja PCI Express -korttisovittimen vaihto sivulla Poista sisäinen kaiutin tarvittaessa. Katso kohta Sisäisen kaiuttimen vaihto sivulla Irrota järjestelmän tuuletin. Katso kohta Järjestelmän tuulettimen vaihto sivulla Vaihda nappiparisto. Kuva 50. Metallisen kielekkeen painaminen Kuva 51. Nappipariston poisto 36 M920q Käyttöopas ja laitteiston ylläpito-opas

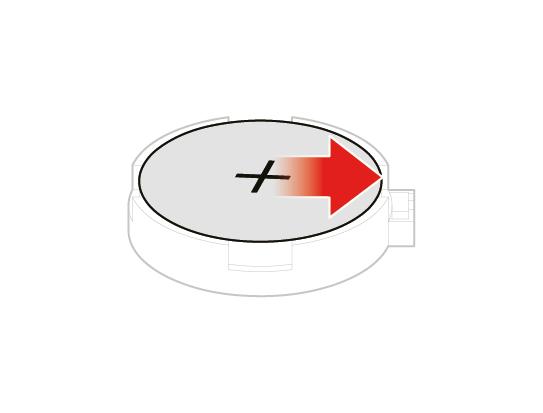

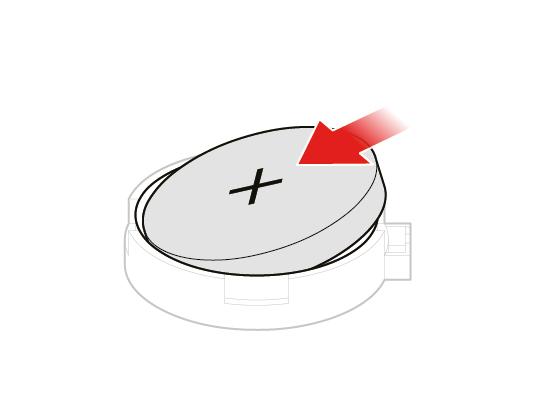

41 Kuva 52. Nappipariston asentaminen Kuva 53. Nappipariston painaminen alaspäin 6. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 56. Lisätietoja nappipariston hävityksestä on julkaisun Turvaohjeet ja takuutiedot aiheessa Litiumparistoon liittyvä turvaohje. Suorittimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas. VAROITUS: Jäähdytyslevy ja suoritin saattavat olla hyvin kuumia. Ennen kuin avaat tietokoneen kannen, katkaise tietokoneesta virta ja anna tietokoneen jäähtyä muutama minuutti. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla 25. Luku 4. Laitteiston osien vaihto 37

42 2. Irrota tallennusasema tai PCI Express -kortti. Katso Tallennusaseman vaihto sivulla 26 tai PCI Express -kortin ja PCI Express -korttisovittimen vaihto sivulla Poista sisäinen kaiutin tarvittaessa. Katso kohta Sisäisen kaiuttimen vaihto sivulla Irrota järjestelmän tuuletin. Katso kohta Järjestelmän tuulettimen vaihto sivulla Irrota jäähdytyslevy. Katso kohta Jäähdytyslevyn vaihto sivulla Vaihda suoritin. Huomautuksia: Suoritin ja vastake saattavat poiketa kuvassa näkyvistä. Tartu suorittimeen vain sen reunoista. Älä kosketa pohjassa olevia kullattuja liittimiä. Varo pudottamasta mitään suorittimen vastakkeeseen sen ollessa avoimena. Vastakkeen nastat on pidettävä mahdollisimman puhtaina. Kuva 54. Suorittimen vastakkeen kiinnityspidikkeen avaus Kuva 55. Suorittimen vastakkeen kääntäminen ylöspäin 38 M920q Käyttöopas ja laitteiston ylläpito-opas

43 Kuva 56. Suorittimen irrotus Kuva 57. Suorittimen asennus. Luku 4. Laitteiston osien vaihto 39

44 Kuva 58. Suorittimen vastakkeen kääntäminen alaspäin Kuva 59. Suorittimen vastakkeen kiinnityspidikkeen lukitseminen 7. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 56. Wi-Fi-kortin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla M920q Käyttöopas ja laitteiston ylläpito-opas

45 2. Irrota tallennusasema tai PCI Express -kortti. Katso Tallennusaseman vaihto sivulla 26 tai PCI Express -kortin ja PCI Express -korttisovittimen vaihto sivulla Vaihda Wi-Fi-kortti noudattamalla seuraavia ohjeita tietokoneen mallin mukaan. Tyyppi 1 Kuva 60. Wi-Fi-kortin suojuksen poisto Kuva 61. Wi-Fi-antennien irrotus Kuva 62. Wi-Fi-kortin irrotus Luku 4. Laitteiston osien vaihto 41

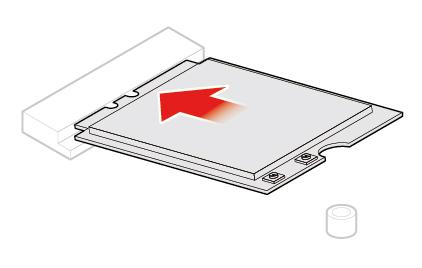

46 Kuva 63. Wi-Fi-kortin asentaminen Kuva 64. Wi-Fi-antennien liittäminen Kuva 65. Wi-Fi-kortin suojuksen asennus Tyyppi 2 42 M920q Käyttöopas ja laitteiston ylläpito-opas

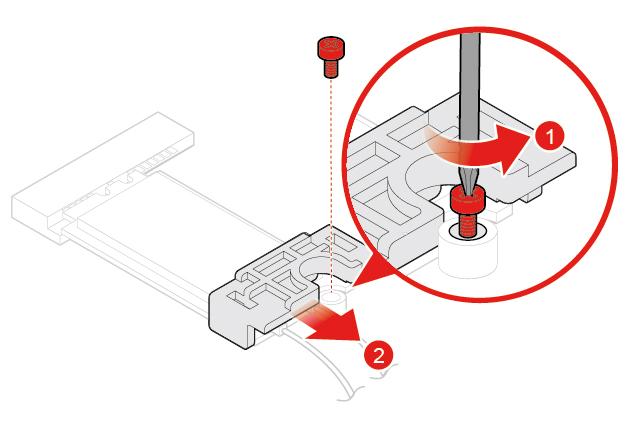

47 Kuva 66. Wi-Fi-kortin suojuksen poisto Kuva 67. Wi-Fi-antennien irrotus Kuva 68. Wi-Fi-kortin irrotus Luku 4. Laitteiston osien vaihto 43

48 Kuva 69. Wi-Fi-kortin asentaminen Kuva 70. Wi-Fi-antennien liittäminen Kuva 71. Wi-Fi-kortin suojuksen asennus 4. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 56. Wi-Fi-antennin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas. Etuosan Wi-Fi-antennin vaihto 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla M920q Käyttöopas ja laitteiston ylläpito-opas

49 2. Irrota tallennusasema tai PCI Express -kortti. Katso Tallennusaseman vaihto sivulla 26 tai PCI Express -kortin ja PCI Express -korttisovittimen vaihto sivulla Vaihda etuosan Wi-Fi-antenni. Kuva 72. Etuosan Wi-Fi-antennin kaapelin irrotus Wi-Fi-kortista Kuva 73. Etuosan Wi-Fi-antennin irrotus Kuva 74. Etuosan Wi-Fi-antennin asennus Luku 4. Laitteiston osien vaihto 45

50 Kuva 75. Etuosan Wi-Fi-antennikaapelin liittäminen Wi-Fi-korttiin 4. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 56. Takaosan Wi-Fi-antennin vaihto 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Irrota tallennusasema tai PCI Express -kortti. Katso Tallennusaseman vaihto sivulla 26 tai PCI Express -kortin ja PCI Express -korttisovittimen vaihto sivulla Irrota takaosan Wi-Fi-antennikaapeli Wi-Fi-kortista. 4. Vaihda takaosan Wi-Fi-antenni. Huomautus: Merkitse muistiin kaapelin reititys, ennen kuin irrotat takaosan Wi-Fi-antennikaapelin. Kuva 76. Takaosan Wi-Fi-antennin irrotus 46 M920q Käyttöopas ja laitteiston ylläpito-opas

51 Kuva 77. Sen antennin kannen irrotus, joka kiinnittää takaosan Wi-Fi-antennikaapelin Kuva 78. Takaosan Wi-Fi-antennikaapelin irrotus Kuva 79. Takaosan Wi-Fi-antennikaapelin asennus Luku 4. Laitteiston osien vaihto 47

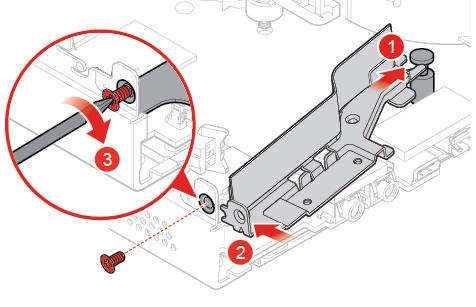

52 Kuva 80. Sen antennin kannen asennus, joka kiinnittää takaosan Wi-Fi-antennikaapelin Kuva 81. Takaosan Wi-Fi-antennin asennus 5. Liitä takaosan Wi-Fi-antennikaapeli Wi-Fi-korttiin. 6. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 56. Antennipidikkeen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista tallennusasema tarvittaessa. Katso kohta Tallennusaseman vaihto sivulla Poista lisäkaiutin tarvittaessa. Katso kohta Lisäkaiuttimen vaihto sivulla Irrota etuosan Wi-Fi-antenni. Katso kohta Wi-Fi-antennin vaihto sivulla Vaihda antennipidike. 48 M920q Käyttöopas ja laitteiston ylläpito-opas

53 Kuva 82. Antennipidikkeen irrotus Kuva 83. Antennipidikkeen asennus 6. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 56. Tietokoneen pohjakannen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Vaihda pohjakansi. Luku 4. Laitteiston osien vaihto 49

54 Kuva 84. Pohjakannen irrotus Kuva 85. Pohjakannen kiinnitys paikalleen 3. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 56. Muistimoduulin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas. Jos tietokoneessa on paikka vain yhdelle muistimoduulille, asenna se DIMM 1 -paikkaan. Jos tietokoneessa on paikat kahdelle muistimoduulille, asenna ensin toinen muistimoduuli DIMM 1 -paikkaan ja asenna sitten toinen DIMM 2 -paikkaan. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista pohjakansi. Katso kohta Tietokoneen pohjakannen vaihto sivulla Vaihda muistimoduuli. 50 M920q Käyttöopas ja laitteiston ylläpito-opas

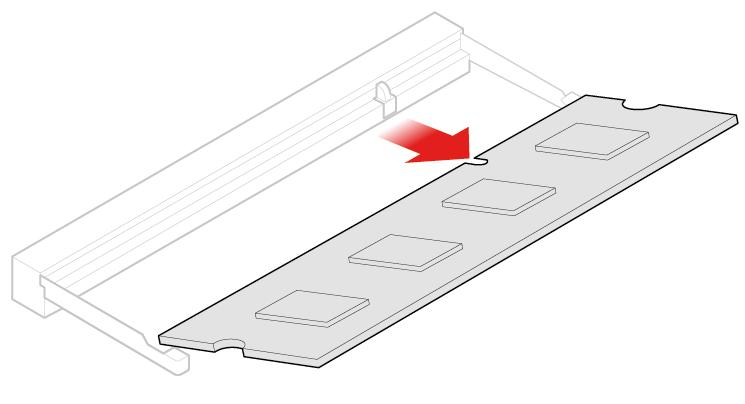

55 Kuva 86. Muistimoduulin pidikkeen avaus Kuva 87. Muistimoduulin irrotus Luku 4. Laitteiston osien vaihto 51

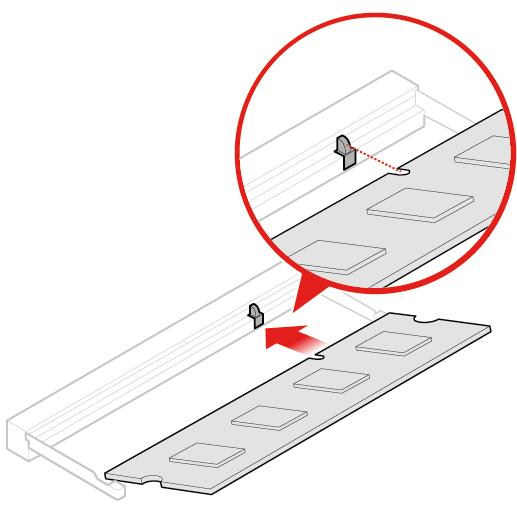

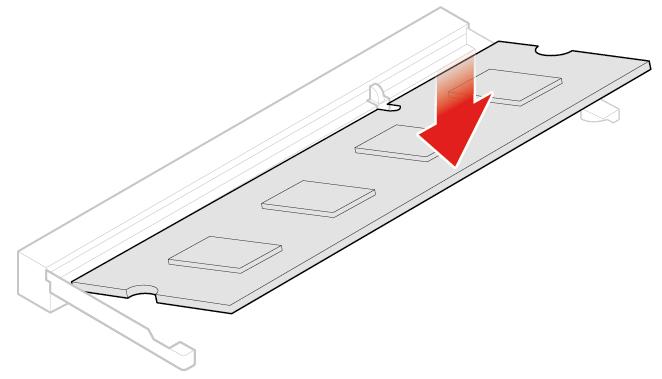

56 Kuva 88. Muistimoduulin asennus Kuva 89. Muistimoduulin pidikkeen sulkeminen 4. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 56. M.2 SSD -aseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista pohjakansi. Katso kohta Tietokoneen pohjakannen vaihto sivulla M.2 SSD -aseman irrotus 52 M920q Käyttöopas ja laitteiston ylläpito-opas

57 Kuva 90. M.2 SSD -aseman pidikkeen avaus Kuva 91. M.2 SSD -aseman irrotus Kuva 92. M.2 SSD -aseman asennus Luku 4. Laitteiston osien vaihto 53

58 Kuva 93. M.2 SSD -aseman pidikkeen lukitus 4. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 56. Emolevyn ja rungon vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Irrota tallennusasema tai PCI Express -kortti. Katso Tallennusaseman vaihto sivulla 26 tai PCI Express -kortin ja PCI Express -korttisovittimen vaihto sivulla Poista sisäinen kaiutin tarvittaessa. Katso kohta Sisäisen kaiuttimen vaihto sivulla Irrota järjestelmän tuuletin. Katso kohta Järjestelmän tuulettimen vaihto sivulla Irrota jäähdytyslevy. Katso kohta Jäähdytyslevyn vaihto sivulla Poista suoritin. Katso kohta Suorittimen vaihto sivulla Poista lisäkaiutin tarvittaessa. Katso kohta Lisäkaiuttimen vaihto sivulla Poista Wi-Fi-antennit. Katso kohta Wi-Fi-antennin vaihto sivulla Poista antennipidike. Katso kohta Antennipidikkeen vaihto sivulla Poista Wi-Fi-kortti. Katso kohta Wi-Fi-kortin vaihto sivulla Poista pohjakansi. Katso kohta Tietokoneen pohjakannen vaihto sivulla Poista muistimoduuli. Katso kohta Muistimoduulin vaihto sivulla Irrota M.2 SSD -asema. Katso kohta M.2 SSD -aseman vaihto sivulla Merkitse muistiin kaapelien reititys ja liitännät. Irrota sitten kaikki kaapelit emolevystä. Katso kohta Emolevy sivulla Vaihda emolevy ja runko. Huomautus: Koske emolevyyn vain sen reunoista. 54 M920q Käyttöopas ja laitteiston ylläpito-opas

59 Kuva 94. Emolevyn kiinnitysruuvien irrotus Kuva 95. Emolevyn poistaminen Luku 4. Laitteiston osien vaihto 55

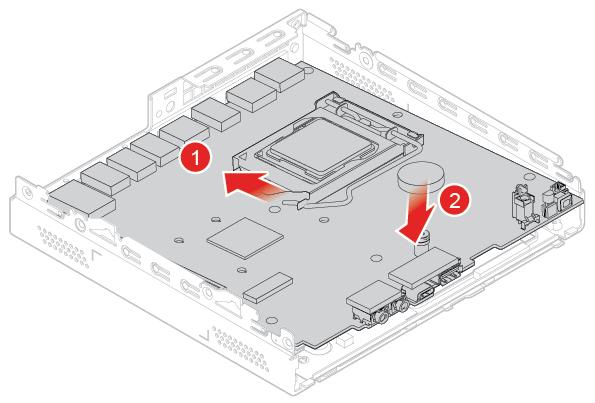

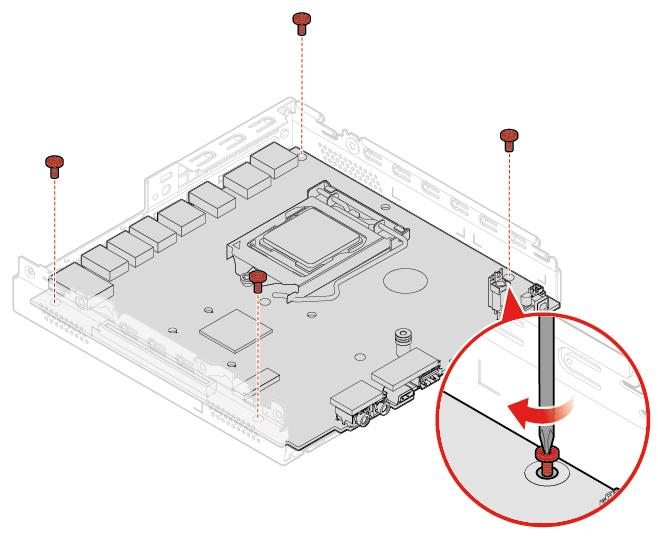

60 Kuva 96. Emolevyn asennus Kuva 97. Emolevyn kiinnitysruuvien asennus 16. Reititä viallisesta emolevystä irrottamasi kaapelit. Yhdistä kaapelit uuteen emolevyyn. Katso kohta Emolevy sivulla Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 56. Osien vaihdon viimeistely Kun kaikki osat on asennettu tai vaihdettu, viimeistele vaihto. Voit viimeistellä tietokoneen osien vaihdon seuraavasti: 56 M920q Käyttöopas ja laitteiston ylläpito-opas

61 1. Varmista, että kaikki asennusta varten irrotetut osat on asennettu oikein takaisin eikä tietokoneen sisään ole jäänyt työkaluja tai irtonaisia ruuveja. 2. Varmista, että olet reitittänyt kaapelit oikein, ennen kuin asennat tietokoneen kannen takaisin paikalleen. Pidä kaapelit loitolla tietokoneen rungon saranoista ja kyljistä siten, etteivät kaapelit estä asentamasta tietokoneen kantta paikalleen. 3. Asenna tietokoneen kansi takaisin paikalleen. Kuva 98. Tietokoneen kannen asennus takaisin paikalleen Kuva 99. Pölysuojuksen asennus takaisin paikalleen 4. Kiinnitä tietokoneen kansi kiertämällä kiinnitysruuvi kiinni. 5. Aseta tietokone pystyasentoon. Luku 4. Laitteiston osien vaihto 57

62 6. Jos käytettävissä on lukko, lukitse tietokone sen avulla. 7. Kytke tietokoneen ulkoiset kaapelit ja verkkojohdot vastaaviin liitäntöihin tietokoneessa. 58 M920q Käyttöopas ja laitteiston ylläpito-opas

63 Liite A. Huomioon otettavaa Lenovo ei ehkä tarjoa tässä julkaisussa mainittuja tuotteita, palveluja tai ominaisuuksia kaikissa maissa. Saat lisätietoja Suomessa saatavana olevista tuotteista ja palveluista Lenovolta. Viittauksia Lenovon tuotteisiin, ohjelmiin tai palveluihin ei pidä tulkita niin, että ainoastaan näitä tuotteita, ohjelmia tai palveluja voidaan käyttää. Niiden asemesta on mahdollista käyttää mitä tahansa toiminnaltaan vastaavaa tuotetta, ohjelmaa tai palvelua, joka ei loukkaa Lenovon tekijänoikeutta tai muita lailla suojattuja oikeuksia. Haluttaessa käyttää yhdessä tämän tuotteen kanssa muita kuin Lenovon nimeämiä tuotteita, ohjelmia tai palveluja on niiden käytön arviointi ja tarkistus käyttäjän omalla vastuulla. Lenovolla voi olla patentteja tai patenttihakemuksia, jotka koskevat tässä julkaisussa esitettyjä asioita. Tämän julkaisun hankinta ei anna mitään lisenssiä näihin patentteihin. Kirjallisia tiedusteluja voi tehdä osoitteeseen: Lenovo (United States), Inc Think Place - Building One Morrisville, NC U.S.A. Attention: Lenovo Director of Licensing LENOVO TARJOAA TÄMÄN JULKAISUN SELLAISENAAN ILMAN MITÄÄN NIMENOMAISESTI TAI KONKLUDENTTISESTI MYÖNNETTYÄ TAKUUTA, MUKAAN LUETTUINA TALOUDELLISTA HYÖDYNNETTÄVYYTTÄ, SOPIVUUTTA TIETTYYN TARKOITUKSEEN JA OIKEUKSIEN LOUKKAAMATTOMUUTTA KOSKEVAT KONKLUDENTTISESTI ILMAISTUT TAKUUT. Joidenkin maiden lainsäädäntö ei salli nimenomaisesti tai konkludenttisesti myönnettyjen takuiden rajoittamista, joten edellä olevaa rajoitusta ei sovelleta näissä maissa. Tämä julkaisu voi sisältää teknisiä epätarkkuuksia ja painovirheitä. Julkaisun tiedot tarkistetaan säännöllisin väliajoin, ja tarpeelliset muutokset tehdään julkaisun uusiin painoksiin. Lenovo saattaa tehdä parannuksia tai muutoksia tässä julkaisussa kuvattuihin tuotteisiin ja/tai ohjelmiin milloin tahansa ilman ennakkoilmoitusta. Tässä julkaisussa kuvattuja tuotteita ei ole tarkoitettu käytettäviksi implantaatiosovelluksissa tai muissa elintoimintoja ylläpitävissä sovelluksissa, joissa toimintahäiriö saattaa aiheuttaa henkilövahingon tai kuoleman. Tämän julkaisun sisältämät tiedot eivät vaikuta Lenovon tuotteiden määrityksiin (spesifikaatioihin) tai takuisiin eivätkä muuta niitä. Mikään tässä julkaisussa oleva lausuma ei sisällä nimenomaisesti tai konkludenttisesti ilmaistua Lenovon tai kolmannen osapuolen teollis- ja tekijänoikeutta koskevaa lisenssiä, sitoumusta tai näiden loukkauksien varalta annettua suojausta. Kaikki tämän julkaisun tiedot perustuvat erityisympäristöissä saatuihin tuloksiin, ja ne esitetään esimerkkeinä. Muissa käyttöympäristöissä voidaan saada erilaisia tuloksia. Lenovo pidättää itsellään oikeuden käyttää ja jakaa käyttäjiltä saamiaan tietoja parhaaksi katsomallaan tavalla niin, ettei siitä aiheudu lähettäjälle mitään velvoitteita. Tässä julkaisussa olevat viittaukset muihin kuin Lenovon verkkosivustoihin eivät ole osoitus siitä, että Lenovo millään tavoin vastaisi kyseisten sivustojen sisällöstä tai käytöstä. Viittaukset on tarkoitettu vain helpottamaan lukijan mahdollisuuksia tutustua muihin sivustoihin. Kyseisten verkkosivustojen sisältämä aineisto ei sisälly tähän Lenovo-tuotteeseen tai sitä koskevaan aineistoon. Sivustojen käyttö on käyttäjän omalla vastuulla. Kaikki julkaisun sisältämät suorituskykytiedot on määritetty testiympäristössä. Suorituskyky muissa toimintaympäristöissä saattaa poiketa merkittävästi ilmoitetuista arvoista. Osa mittauksista on saatettu tehdä kehitteillä olevissa järjestelmissä, eikä mikään takaa, että tulokset ovat samanlaiset yleisesti saatavana olevissa järjestelmissä. Lisäksi osa mittaustuloksista on saatettu saada ekstrapolaation avulla. Todelliset Copyright Lenovo

64 tulokset voivat poiketa ilmoitetuista arvoista. Julkaisun käyttäjien tulee tarkistaa tietojen soveltuvuus omassa erityisympäristössään. 60 M920q Käyttöopas ja laitteiston ylläpito-opas

65 Liite B. Tavaramerkit LENOVO, LENOVO-logo ja THINKCENTRE-logo ovat Lenovon tavaramerkkejä. DisplayPort ja VESA ovat Video Electronics Standards Associationin tavaramerkkejä. Käsitteet HDMI ja HDMI High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Kaikki muut tavaramerkit ovat omistajiensa omaisuutta Lenovo. Copyright Lenovo
