2 7 syytä käyttää näytteenottoilmaisinta Kun liiketoiminnan keskeytymättömyys on tärkeää Onko toimintakelpoisuusaika tärkeää liiketoiminnallesi? Entä palvelujen keskeytymätön saatavuus? Erittäin varhaisessa vaiheessa toimivat Eltek Fire & Safety -paloilmaisimet varoittavat uhkaavasta tulipalosta mahdollisimman aikaisin. Näin voitetaan aikaa tilanteen selvittämistä ja siihen puuttumista varten; näin voidaan mahdollisesti välttää vahingot, toiminnan keskeytyminen ja sammutteen purkautumisesta aiheutuvat kustannukset. Tämä on kriittistä: tietoliikennetiloissa pankki- ja rahoitusalan palvelinkeskuksissa puhdastiloissa palvelinsaleissa julkisia palveluita tuottavissa laitoksissa voimalaitoksissa Kun savua on vaikeaa havaita Laimentaako voimakas ilmavirta tai suuri tila savua ja tekee sen havaitsemisesta vaikeaa? Jääkö savu loukkuun ilmanvaihtokanaviin, kaapelikanaviin tai onteloihin? Kerrostuuko savu korkeaan huoneeseen pilveksi, jota on vaikea havaita? Näytteenottopisteet voidaan sijoittaa paluuilmasäleikköihin tai laitekaappeihin, jolloin ne havaitsevat ilmavirran kuljettaman savun. Korkeissa tiloissa näytteenottopisteet voidaan sijoittaa paikkoihin joihin savu kulkeutuu: usein jonkin verran kattoa matalammalle. Soveltuu käyttöön: Palvelinsaleissa Tietoliikennetiloissa Aulatiloissa Teattereissa Puhdastiloissa Varastoissa Katetuilla stadioneilla Messukeskuksissa Vaikeapääsyiset huoltokohteet Onko suojattuun tilaan vaikeaa päästä? Aiheuttaako nykyisen palonilmaisujärjestelmän huolto häiriötä ja liiketoiminnan keskeytyksiä yrityksessäsi? Sopii erityisen hyvin käyttöön: kattorakenteissa ja ryömintätiloissa vankiloissa, rangaistuslaitoksissa hissikuiluissa tuotantotiloissa Näytteenottoilmaisimet voidaan asentaa paikkoihin, joissa niiden huoltaminen on helppoa ja kätevää. Ainoastaan näytteenottoputkiverkosto asennetaan tilaan, johon pääsy on vaikeaa. ilmanvaihtokanavissa korkeissa kattorakenteissa suurjännitteisissä laitetiloissa suuren riskin sisältävillä alueilla

3 Kun tarvitaan huomaamaton palonilmaisinjärjestelmä Onko rakennuksen sisätilojen ulkoasun säilyttäminen tärkeää? Aiheutuuko ilkivallasta ongelmia nykyistä palonilmaisinjärjestelmää käytettäessä? Sopii erityisen hyvin: nykyaikaisiin toimistotiloihin kirkkoihin taidegallerioihin ja museoihin Tiloihin voidaan asentaa näytteenottoilmaisinjärjestelmä, jonka pieniä kapillaariputkia on lähes mahdoton havaita. Ilmaisimet voidaan asentaa laitekaappiin tai huoltotiloihin. historiallisiin rakennuksiin vankiloihin ja rangaistuslaitoksiin arvoasuntoihin Kun evakuoinnin järjestäminen on haasteellista Onko rakennus julkisessa käytössä? Tarvitsevatko asukkaat lisäapua evakuointitilanteessa? Hankaloittavatko suuret ihmisjoukot tai poistumisteiden rajallinen määrä evakuointia? Miten evakuointi vaikuttaa liiketoimintaan? Evakuointiin jää mahdollisimman paljon aikaa näytteenottoilmaisimien erittäin aikaisessa vaiheessa antaman ilmoituksen ansiosta. Tämä on erittäin tärkeää: ostoskeskuksissa stadioneilla historiallisissa rakennuksissa sairaaloissa metrotunneleissa lasten ja vanhusten käyttämissä tiloissa Kun ympäristöolosuhteet ovat vaikeat Onko suojattavalla alueella huono ilmanlaatu tai onko sen lämpötila erittäin korkea? Eltek Fire & Safety -palonilmaisimien kaksivaiheinen suodatus varmistaa, että ne toimivat myös likaisissa olosuhteissa. Sopii erityisen hyvin käyttöön: voimalaitoksiin julkiseen liikenteeseen paperitehtaisiin ja sahalaitoksiin kylmävarastoihin Hankaliin tiloihin voidaan asentaa pelkät näytteenottoputket, ja ilmaisimet voidaan asentaa muualle. Näyteilma voidaan suodattaa, lämmittää tai jäähdyttää ennen kuin se johdetaan ilmaisimeen. ajoneuvotiloihin tuotantotiloihin kaivoksiin Kun tiloissa on sammutusjärjestelmä Aiheutuuko sammutteen purkautumisesta kustannuksia ja haittaa toiminnalle? Sammutusjärjestelmää tarvitaan. Eltek Fire & Safety järjestelmä ilmoittaa vaaratilanteesta mahdollisimman aikaisin, jolloin toimenpiteisiin voidaan ryhtyä ennen sammutteen purkautumista. Näytteenottoilmaisinjärjestelmän useiden hälytystasojen ansiosta järjestelmä laukaisee automaattisesti palon asteeseen sopivat toiminnot aina ilmastoinnin ohjauksesta sammutteen purkamiseen. Soveltuu: tietoliikennekeskuksiin Ohjauskeskuksiin palvelinsaleihin kytkinhuoneisiin

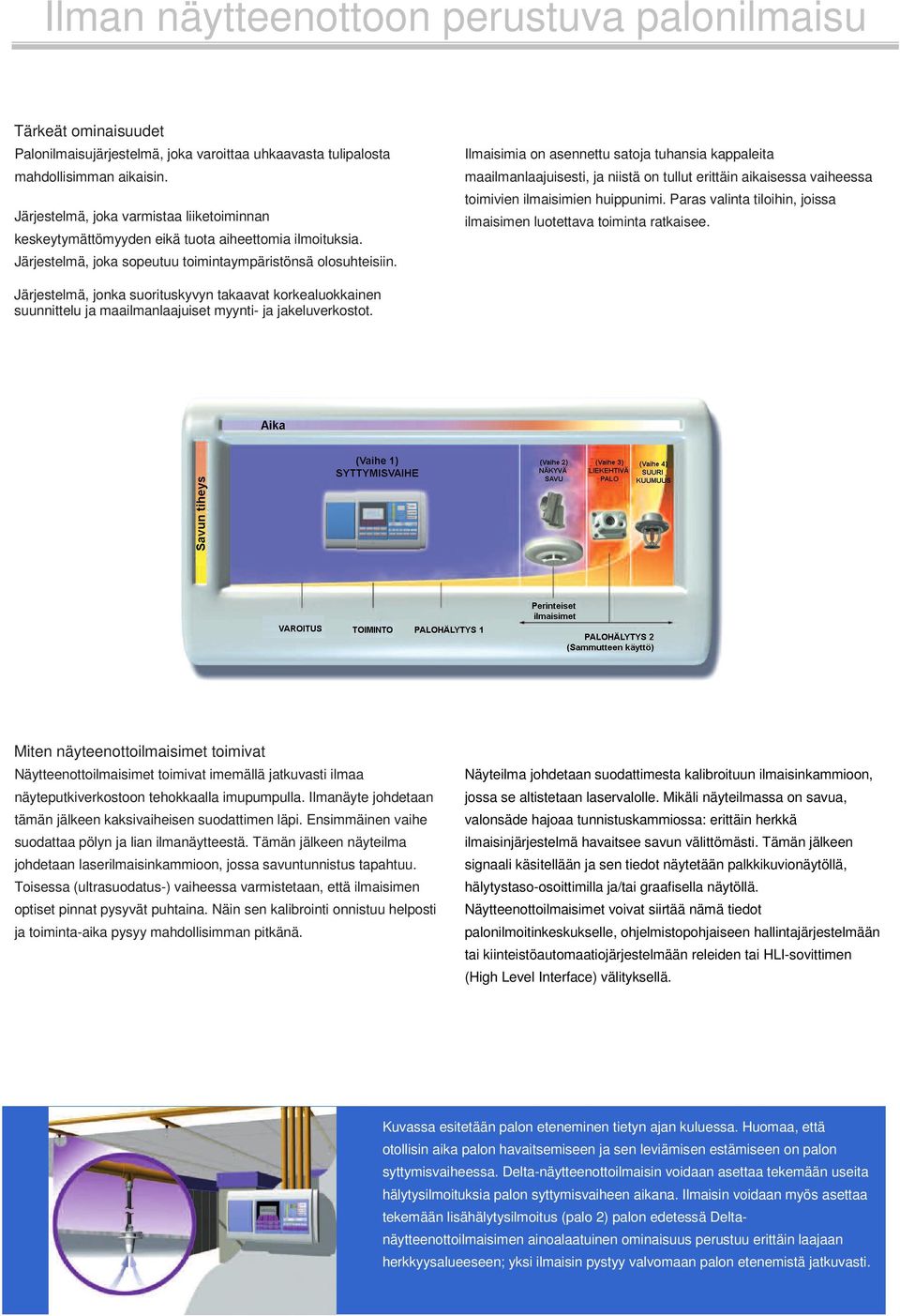

4 Ilman näytteenottoon perustuva palonilmaisu Tärkeät ominaisuudet Palonilmaisujärjestelmä, joka varoittaa uhkaavasta tulipalosta mahdollisimman aikaisin. Järjestelmä, joka varmistaa liiketoiminnan keskeytymättömyyden eikä tuota aiheettomia ilmoituksia. Järjestelmä, joka sopeutuu toimintaympäristönsä olosuhteisiin. Ilmaisimia on asennettu satoja tuhansia kappaleita maailmanlaajuisesti, ja niistä on tullut erittäin aikaisessa vaiheessa toimivien ilmaisimien huippunimi. Paras valinta tiloihin, joissa ilmaisimen luotettava toiminta ratkaisee. Järjestelmä, jonka suorituskyvyn takaavat korkealuokkainen suunnittelu ja maailmanlaajuiset myynti- ja jakeluverkostot. Miten näyteenottoilmaisimet toimivat Näytteenottoilmaisimet toimivat imemällä jatkuvasti ilmaa näyteputkiverkostoon tehokkaalla imupumpulla. Ilmanäyte johdetaan tämän jälkeen kaksivaiheisen suodattimen läpi. Ensimmäinen vaihe suodattaa pölyn ja lian ilmanäytteestä. Tämän jälkeen näyteilma johdetaan laserilmaisinkammioon, jossa savuntunnistus tapahtuu. Toisessa (ultrasuodatus-) vaiheessa varmistetaan, että ilmaisimen optiset pinnat pysyvät puhtaina. Näin sen kalibrointi onnistuu helposti ja toiminta-aika pysyy mahdollisimman pitkänä. Näyteilma johdetaan suodattimesta kalibroituun ilmaisinkammioon, jossa se altistetaan laservalolle. Mikäli näyteilmassa on savua, valonsäde hajoaa tunnistuskammiossa: erittäin herkkä ilmaisinjärjestelmä havaitsee savun välittömästi. Tämän jälkeen signaali käsitellään ja sen tiedot näytetään palkkikuvionäytöllä, hälytystaso-osoittimilla ja/tai graafisella näytöllä. Näytteenottoilmaisimet voivat siirtää nämä tiedot palonilmoitinkeskukselle, ohjelmistopohjaiseen hallintajärjestelmään tai kiinteistöautomaatiojärjestelmään releiden tai HLI-sovittimen (High Level Interface) välityksellä. Kuvassa esitetään palon eteneminen tietyn ajan kuluessa. Huomaa, että otollisin aika palon havaitsemiseen ja sen leviämisen estämiseen on palon syttymisvaiheessa. Delta-näytteenottoilmaisin voidaan asettaa tekemään useita hälytysilmoituksia palon syttymisvaiheen aikana. Ilmaisin voidaan myös asettaa tekemään lisähälytysilmoitus (palo 2) palon edetessä Deltanäytteenottoilmaisimen ainoalaatuinen ominaisuus perustuu erittäin laajaan herkkyysalueeseen; yksi ilmaisin pystyy valvomaan palon etenemistä jatkuvasti.

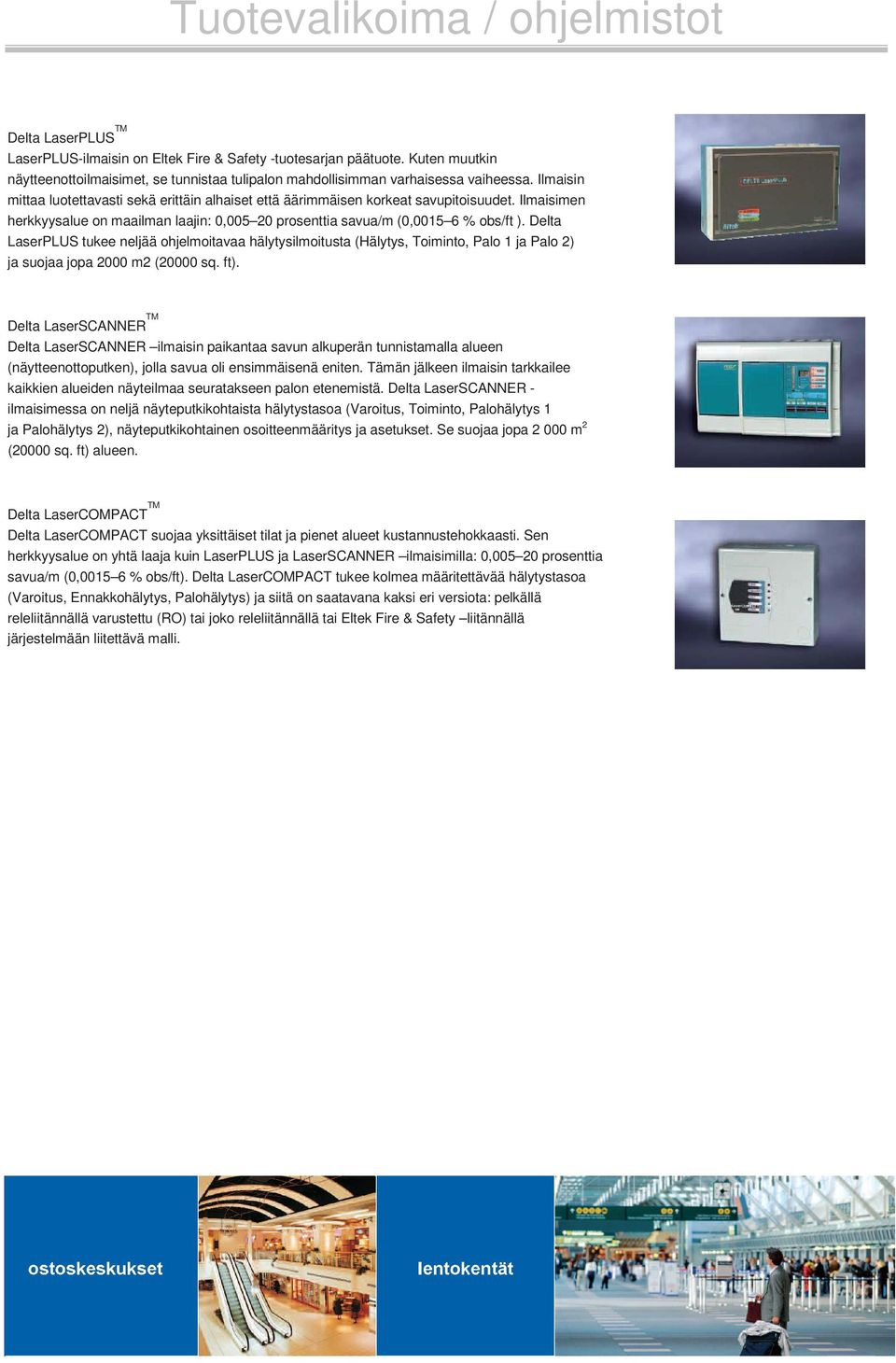

5 Tuotevalikoima / ohjelmistot Delta LaserPLUS TM LaserPLUS-ilmaisin on Eltek Fire & Safety -tuotesarjan päätuote. Kuten muutkin näytteenottoilmaisimet, se tunnistaa tulipalon mahdollisimman varhaisessa vaiheessa. Ilmaisin mittaa luotettavasti sekä erittäin alhaiset että äärimmäisen korkeat savupitoisuudet. Ilmaisimen herkkyysalue on maailman laajin: 0, prosenttia savua/m (0, % obs/ft ). Delta LaserPLUS tukee neljää ohjelmoitavaa hälytysilmoitusta (Hälytys, Toiminto, Palo 1 ja Palo 2) ja suojaa jopa 2000 m2 (20000 sq. ft). Delta LaserSCANNER TM Delta LaserSCANNER ilmaisin paikantaa savun alkuperän tunnistamalla alueen (näytteenottoputken), jolla savua oli ensimmäisenä eniten. Tämän jälkeen ilmaisin tarkkailee kaikkien alueiden näyteilmaa seuratakseen palon etenemistä. Delta LaserSCANNER - ilmaisimessa on neljä näyteputkikohtaista hälytystasoa (Varoitus, Toiminto, Palohälytys 1 ja Palohälytys 2), näyteputkikohtainen osoitteenmääritys ja asetukset. Se suojaa jopa m 2 (20000 sq. ft) alueen. Delta LaserCOMPACT TM Delta LaserCOMPACT suojaa yksittäiset tilat ja pienet alueet kustannustehokkaasti. Sen herkkyysalue on yhtä laaja kuin LaserPLUS ja LaserSCANNER ilmaisimilla: 0, prosenttia savua/m (0, % obs/ft). Delta LaserCOMPACT tukee kolmea määritettävää hälytystasoa (Varoitus, Ennakkohälytys, Palohälytys) ja siitä on saatavana kaksi eri versiota: pelkällä releliitännällä varustettu (RO) tai joko releliitännällä tai Eltek Fire & Safety liitännällä järjestelmään liitettävä malli.

6 Tuotevalikoima / ohjelmistot VESDAnet TM VESDAnet on kattava, vikasietoinen, "suljettu" 2 johtimen tietoliikennesilmukka. Se yhdistää ilmaisimet, näytöt, ohjelmointiyksiköt ja etäyksiköt ketjutetun silmukan välityksellä. VESDA Pipe TM On yksi VESDA:n toimintaan eniten vaikuttavista osista. Näytteenottoilmaisimet koostuvat näytteenottoputkien verkostosta, jotka johtavat aktiivisesti savua suojatulta alueelta ilmaisimeen. VESDAnet mahdollistaa usean yksikön ohjelmoinnin yhtä tai useampaa kohdetta varten samanaikaisesti, sekä automaattinen tietoliikennehäiriöiden tunnistaminen. Sen ansiosta järjestelmä voidaan liittää helposti ulkoisiin järjestelmiin, esimerkiksi älykkäisiin paloilmoitinkeskuksiin ja kiinteistöautomaatiojärjestelmiin. Eltek Fire & safety -tuoteperheeseen kuuluu laaja valikoima putkia ja liittimiä, joilla varmistetaan laadukas asennustulos jokaisessa kohteessa. Ohjelmistot VSM4 TM Käyttäjä voi tarkkailla ja hallita Delta - näytteenottoilmaisinjärjestelmää sekä muuttaa sen asetuksia keskitetysti Delta -näytteenottoilmaisinverkoston tiedonsiirtosilmukan kautta tai suoraan tietyistä Delta - näytteenottoilmaisimista. Yhden ilmaisimen tai usean ilmaisinverkon reaaliaikaisia ja muistiin tallennettuja tietoja voidaan kerätä paikallis- tai kaukoverkon välityksellä. Tämän jälkeen tiedot voidaan käsitellä ja esittää joko graafisessa muodossa tai raporttina. Ne voidaan esittää myös yhdistettyinä tilan pohjapiirroksiin. VSC Näytteenottoilmaisinjärjestelmän asetusohjelmistoa voidaan käyttää kaikkien Delta-näytteenottoilmaisimien tuotesarjaan kuuluvien ilmaisimien asennukseen, käyttöönottoon, asetusten muuttamiseen ja ylläpitoon. Ohjelmointi on joustavaa VSC:n käytönaikaisten ja erikseen tapahtuvien asetusominaisuuksien ansiosta. ASPIRE2 TM ASPIRE2 on näytteenottoputkiverkoston suunnitteluja mallinnusohjelmiston uusin versio. ASPIRE2 sopii niin yksinkertaisten kuin monimutkaistenkin putkiverkostojen rakenteen suunnittelu- ja arviointiprosessiin. Sen tärkeimpiä ominaisuuksia ovat ohjatut suunnittelutoiminnot, isometriset 3D-näkymät, automaattinen suunnitelman tarkistusprosessi Nopeat diagnoosimahdollisuudet, samanaikaiset näkymät, vertailu/yhdistämistoiminnot ja useiden ilmaisimien savuntunnistustietojen samanaikainen tarkastelu ovat lisätoimintoja, joiden tarkoituksena on helpottaa järjestelmän käyttöä ja asennusta. ja räätälöidyn ilmaisinputkiverkoston rakenne luodaan helposti uudella Auto-Balance-toiminnolla. Installation Data Pack (IDP) on raporttisarja, joka sisältää järjestelmän asennuksen ja käyttöönoton suorittavien teknikoiden tarvitsemat parametrit, materiaalit ja suorituskykyvaatimukset valmiille järjestelmälle helposti ymmärrettävässä muodossa. VSC ja ASPIRE2 ovat takautuvasti yhteensopivia vanhempien Deltanäytteenotto- ja laserilmaisinmallien kanssa

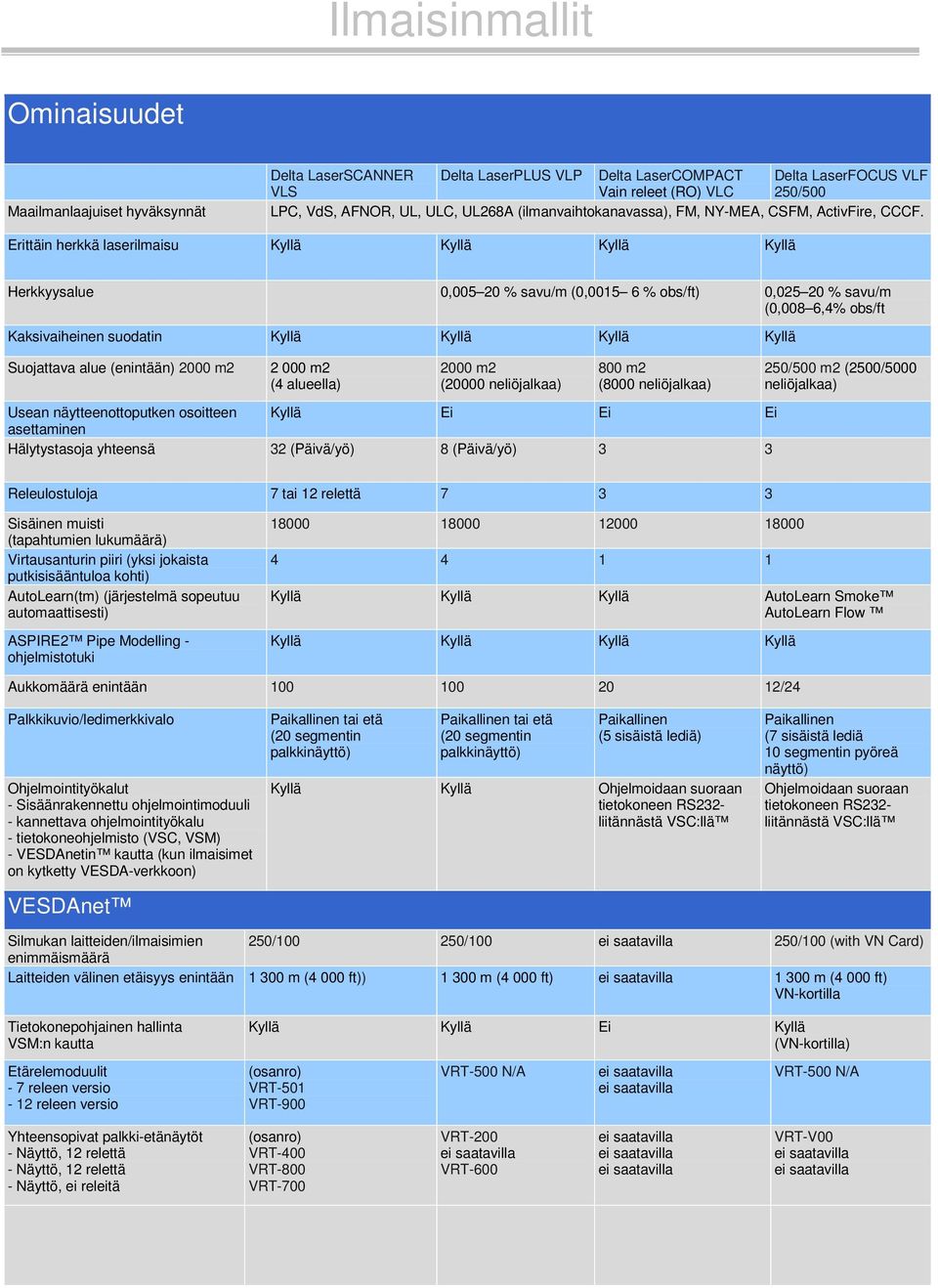

7 Ilmaisinmallit Ominaisuudet Maailmanlaajuiset hyväksynnät Delta LaserSCANNER VLS Delta LaserPLUS VLP Delta LaserCOMPACT Vain releet (RO) VLC Delta LaserFOCUS VLF 250/500 LPC, VdS, AFNOR, UL, ULC, UL268A (ilmanvaihtokanavassa), FM, NY-MEA, CSFM, ActivFire, CCCF. Erittäin herkkä laserilmaisu Kyllä Kyllä Kyllä Kyllä Herkkyysalue 0, % savu/m (0, % obs/ft) 0, % savu/m (0,008 6,4% obs/ft Kaksivaiheinen suodatin Kyllä Kyllä Kyllä Kyllä Suojattava alue (enintään) 2000 m m2 (4 alueella) 2000 m2 (20000 neliöjalkaa) 800 m2 (8000 neliöjalkaa) Usean näytteenottoputken osoitteen Kyllä Ei Ei Ei asettaminen Hälytystasoja yhteensä 32 (Päivä/yö) 8 (Päivä/yö) /500 m2 (2500/5000 neliöjalkaa) Releulostuloja 7 tai 12 relettä Sisäinen muisti (tapahtumien lukumäärä) Virtausanturin piiri (yksi jokaista putkisisääntuloa kohti) AutoLearn(tm) (järjestelmä sopeutuu automaattisesti) ASPIRE2 Pipe Modelling - ohjelmistotuki Kyllä Kyllä Kyllä AutoLearn Smoke AutoLearn Flow Kyllä Kyllä Kyllä Kyllä Aukkomäärä enintään /24 Palkkikuvio/ledimerkkivalo Ohjelmointityökalut - Sisäänrakennettu ohjelmointimoduuli - kannettava ohjelmointityökalu - tietokoneohjelmisto (VSC, VSM) - VESDAnetin kautta (kun ilmaisimet on kytketty VESDA-verkkoon) VESDAnet Paikallinen tai etä (20 segmentin palkkinäyttö) Paikallinen tai etä (20 segmentin palkkinäyttö) Paikallinen (5 sisäistä lediä) Kyllä Kyllä Ohjelmoidaan suoraan tietokoneen RS232- liitännästä VSC:llä Paikallinen (7 sisäistä lediä 10 segmentin pyöreä näyttö) Ohjelmoidaan suoraan tietokoneen RS232- liitännästä VSC:llä Silmukan laitteiden/ilmaisimien 250/ / /100 (with VN Card) enimmäismäärä Laitteiden välinen etäisyys enintään m (4 000 ft)) m (4 000 ft) m (4 000 ft) VN-kortilla Tietokonepohjainen hallinta VSM:n kautta Etärelemoduulit - 7 releen versio - 12 releen versio Kyllä Kyllä Ei Kyllä (VN-kortilla) (osanro) VRT-501 VRT-900 VRT-500 N/A VRT-500 N/A Yhteensopivat palkki-etänäytöt - Näyttö, 12 relettä - Näyttö, 12 relettä - Näyttö, ei releitä (osanro) VRT-400 VRT-800 VRT-700 VRT-200 VRT-600 VRT-V00
