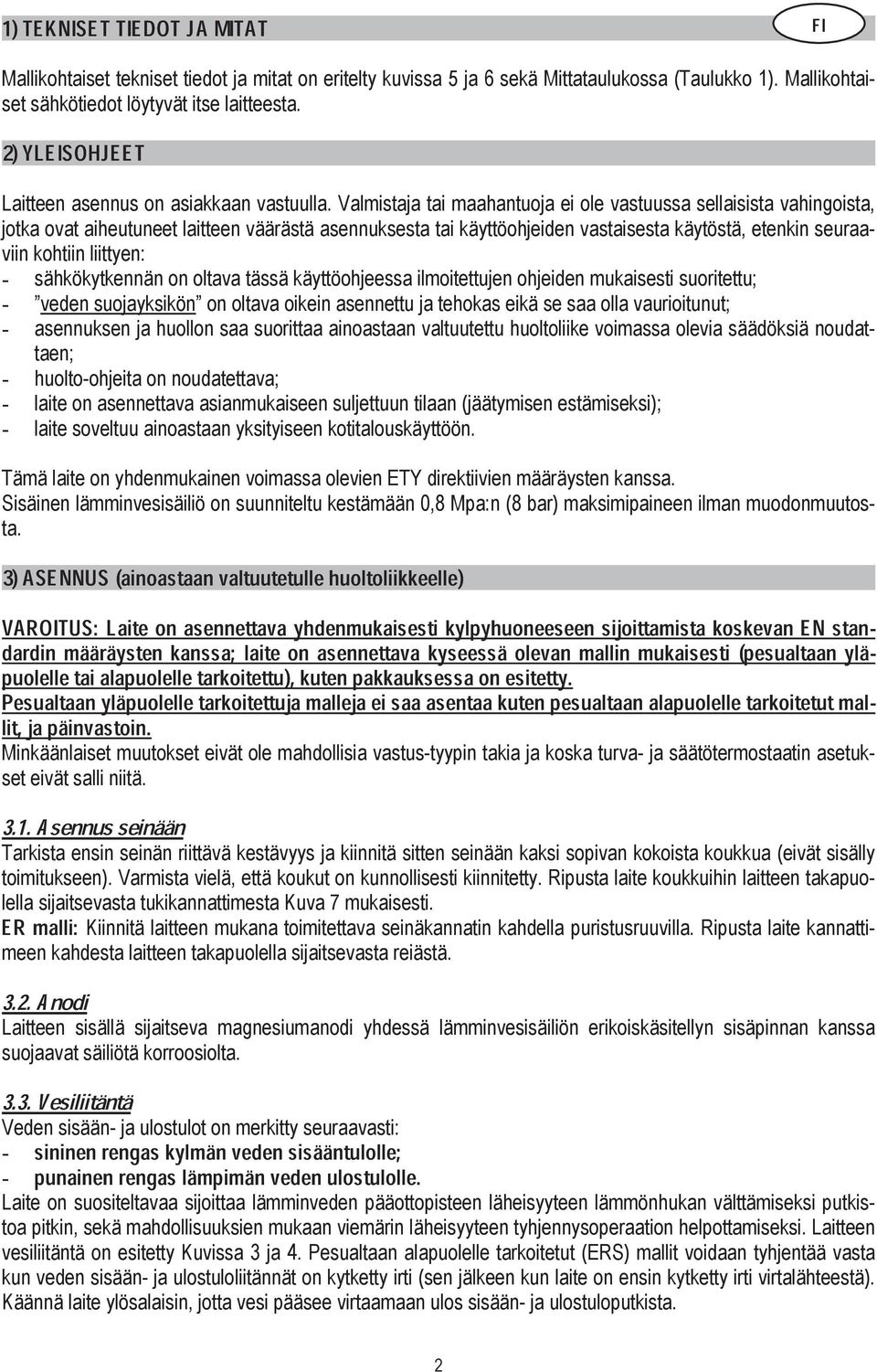

1 1) TEKNISET TIEDOT JA MITAT FI Mallikohtaiset tekniset tiedot ja mitat on eritelty kuvissa 5 ja 6 sekä Mittataulukossa (Taulukko 1). Mallikohtaiset sähkötiedot löytyvät itse laitteesta. 2) YLEISOHJEET Laitteen asennus on asiakkaan vastuulla. Valmistaja tai maahantuoja ei ole vastuussa sellaisista vahingoista, jotka ovat aiheutuneet laitteen väärästä asennuksesta tai käyttöohjeiden vastaisesta käytöstä, etenkin seuraaviin kohtiin liittyen: sähkökytkennän on oltava tässä käyttöohjeessa ilmoitettujen ohjeiden mukaisesti suoritettu; veden suojayksikön on oltava oikein asennettu ja tehokas eikä se saa olla vaurioitunut; asennuksen ja huollon saa suorittaa ainoastaan valtuutettu huoltoliike voimassa olevia säädöksiä noudattaen; huolto-ohjeita on noudatettava; laite on asennettava asianmukaiseen suljettuun tilaan (jäätymisen estämiseksi); laite soveltuu ainoastaan yksityiseen kotitalouskäyttöön. Tämä laite on yhdenmukainen voimassa olevien ETY direktiivien määräysten kanssa. Sisäinen lämminvesisäiliö on suunniteltu kestämään 0,8 Mpa:n (8 bar) maksimipaineen ilman muodonmuutosta. 3) ASENNUS (ainoastaan valtuutetulle huoltoliikkeelle) VAROITUS: Laite on asennettava yhdenmukaisesti kylpyhuoneeseen sijoittamista koskevan EN standardin puolelle määräysten tai alapuolelle kanssa; tarkoitettu), laite on kuten asennettava pakkauksessa kyseessä on esitetty. olevan mallin mukaisesti (pesualtaan ylä- Pesualtaan lit, ja päinvastoin. yläpuolelle tarkoitettuja malleja ei saa asentaa kuten pesualtaan alapuolelle tarkoitetut mal- Minkäänlaiset muutokset eivät ole mahdollisia vastus-tyypin takia ja koska turva- ja säätötermostaatin asetukset eivät 3.1. Asennus salli niitä. seinään Tarkista ensin seinän riittävä kestävyys ja kiinnitä sitten seinään kaksi sopivan kokoista koukkua (eivät sisälly ER toimitukseen). malli: Varmista vielä, että koukut on kunnollisesti kiinnitetty. Ripusta laite koukkuihin laitteen takapuo- Kiinnitä lella sijaitsevasta tukikannattimesta Kuva 7 mukaisesti. laitteen mukana toimitettava seinäkannatin kahdella puristusruuvilla. Ripusta laite kannattimeen 3.2. Anodi kahdesta laitteen takapuolella sijaitsevasta reiästä. Laitteen sisällä sijaitseva magnesiumanodi yhdessä lämminvesisäiliön erikoiskäsitellyn sisäpinnan kanssa 3.3. suojaavat Vesiliitäntä säiliötä korroosiolta. sininen Veden punainen rengas sisäänrengas kylmän ja ulostulot lämpimän veden sisääntulolle; on merkitty veden seuraavasti: ulostulolle. Laite on suositeltavaa sijoittaa lämminveden pääottopisteen läheisyyteen lämmönhukan välttämiseksi putkistoa pitkin, sekä mahdollisuuksien mukaan viemärin läheisyyteen tyhjennysoperaation helpottamiseksi. Laitteen vesiliitäntä on esitetty Kuvissa 3 ja 4. Pesualtaan alapuolelle tarkoitetut (ERS) mallit voidaan tyhjentää vasta kun veden sisään- ja ulostuloliitännät on kytketty irti (sen jälkeen kun laite on ensin kytketty irti virtalähteestä). Käännä laite ylösalaisin, jotta vesi pääsee virtaamaan ulos sisään- ja ulostuloputkista. 2

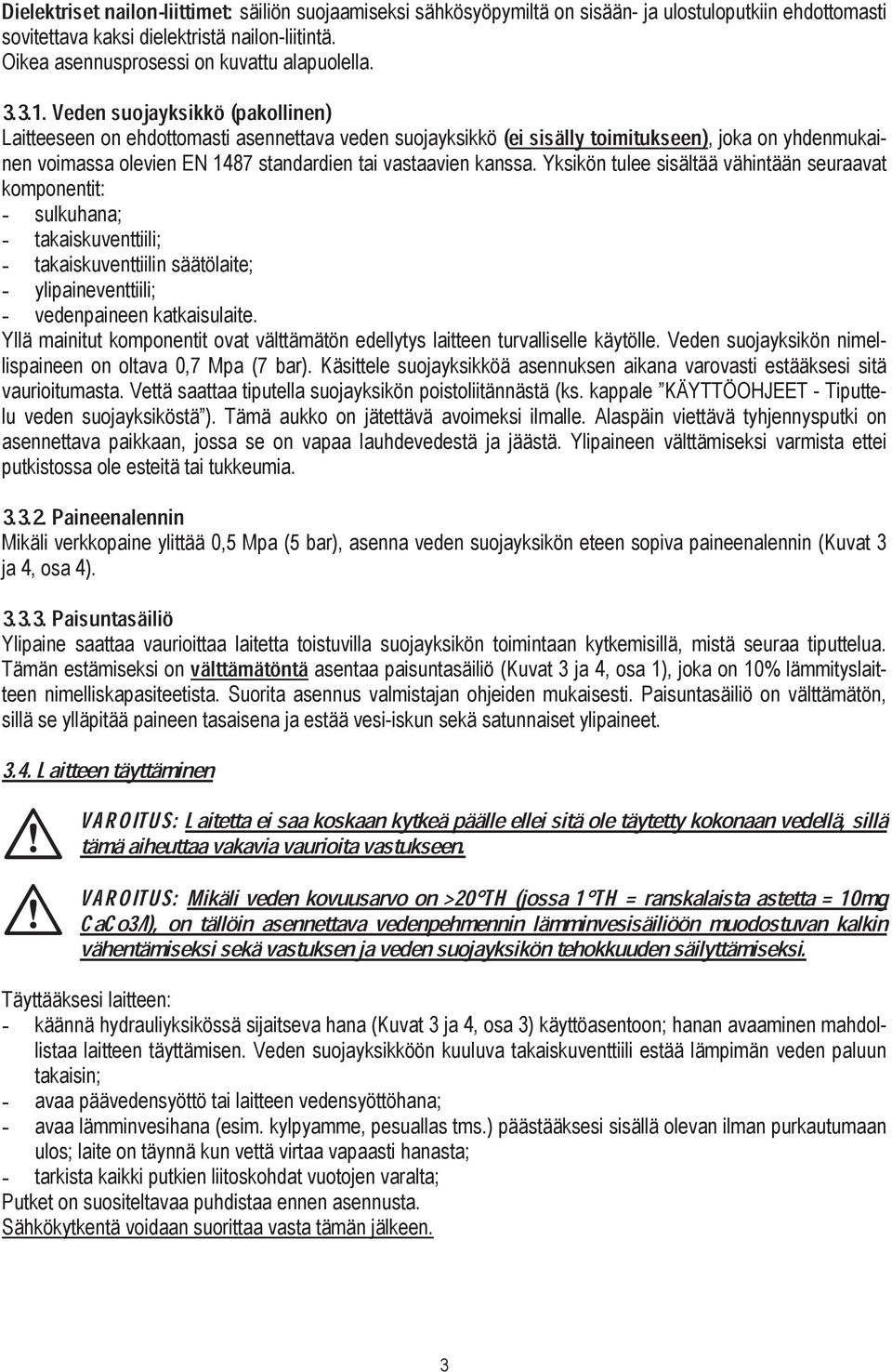

2 on yhdenmukai- Dielektriset nailon-liittimet: säiliön suojaamiseksi sähkösyöpymiltä on sisään- ja ulostuloputkiin ehdottomasti sovitettava kaksi dielektristä nailon-liitintä. Oikea Veden asennusprosessi suojayksikkö on kuvattu (pakollinen) alapuolella. sisälly toimitukseen), joka nen voimassa olevien EN 1487 standardien tai vastaavien kanssa. Yksikön tulee sisältää vähintään seuraavat komponentit: sulkuhana; takaiskuventtiili; takaiskuventtiilin säätölaite; ylipaineventtiili; vedenpaineen katkaisulaite. Yllä mainitut komponentit ovat välttämätön edellytys laitteen turvalliselle käytölle. Veden suojayksikön nimellispaineen on oltava 0,7 Mpa (7 bar). Käsittele suojayksikköä asennuksen aikana varovasti estääksesi sitä vaurioitumasta. Vettä saattaa tiputella suojayksikön poistoliitännästä (ks. kappale KÄYTTÖOHJEET - Tiputtelu veden suojayksiköstä ). Tämä aukko on jätettävä avoimeksi ilmalle. Alaspäin viettävä tyhjennysputki on asennettava paikkaan, jossa se on vapaa lauhdevedestä ja jäästä. Ylipaineen välttämiseksi varmista ettei putkistossa Paineenalennin ole esteitä tai tukkeumia. Mikäli verkkopaine ylittää 0,5 Mpa (5 bar), asenna veden suojayksikön eteen sopiva paineenalennin (Kuvat ja 4, osa Paisuntasäiliö 4). Laitteeseen on ehdottomasti asennettava veden suojayksikkö (ei välttämätöntä Ylipaine saattaa vaurioittaa laitetta toistuvilla suojayksikön toimintaan kytkemisillä, mistä seuraa tiputtelua. Tämän estämiseksi on asentaa paisuntasäiliö (Kuvat 3 ja 4, osa 1), joka on 10% lämmityslaitteen nimelliskapasiteetista. Suorita asennus valmistajan ohjeiden mukaisesti. Paisuntasäiliö on välttämätön, 3.4. sillä Laitteen se ylläpitää täyttäminen paineen tasaisena ja estää vesi-iskun sekä satunnaiset ylipaineet. VAROITUS: tämä aiheuttaa Laitetta vakavia ei saa vaurioita koskaan vastukseen. kytkeä päälle ellei sitä ole täytetty kokonaan vedellä, sillä VAROITUS: CaCo3/l), on Mikäli tällöin veden asennettava kovuusarvo vedenpehmennin on >20 TH (jossa lämminvesisäiliöön 1 TH = ranskalaista muodostuvan astetta = kalkin 10mg vähentämiseksi sekä vastuksen ja suojayksikön tehokkuuden säilyttämiseksi. Täyttääksesi laitteen: käännä hydrauliyksikössä sijaitseva hana (Kuvat 3 ja 4, osa 3) käyttöasentoon; hanan avaaminen mahdollistaa laitteen täyttämisen. Veden suojayksikköön kuuluva takaiskuventtiili estää lämpimän veden paluun takaisin; avaa päävedensyöttö tai laitteen vedensyöttöhana; avaa lämminvesihana (esim. kylpyamme, pesuallas tms.) päästääksesi sisällä olevan ilman purkautumaan ulos; laite on täynnä kun vettä virtaa vapaasti hanasta; tarkista kaikki putkien liitoskohdat vuotojen varalta; Putket on suositeltavaa puhdistaa ennen asennusta. Sähkökytkentä voidaan suorittaa vasta tämän jälkeen. 3

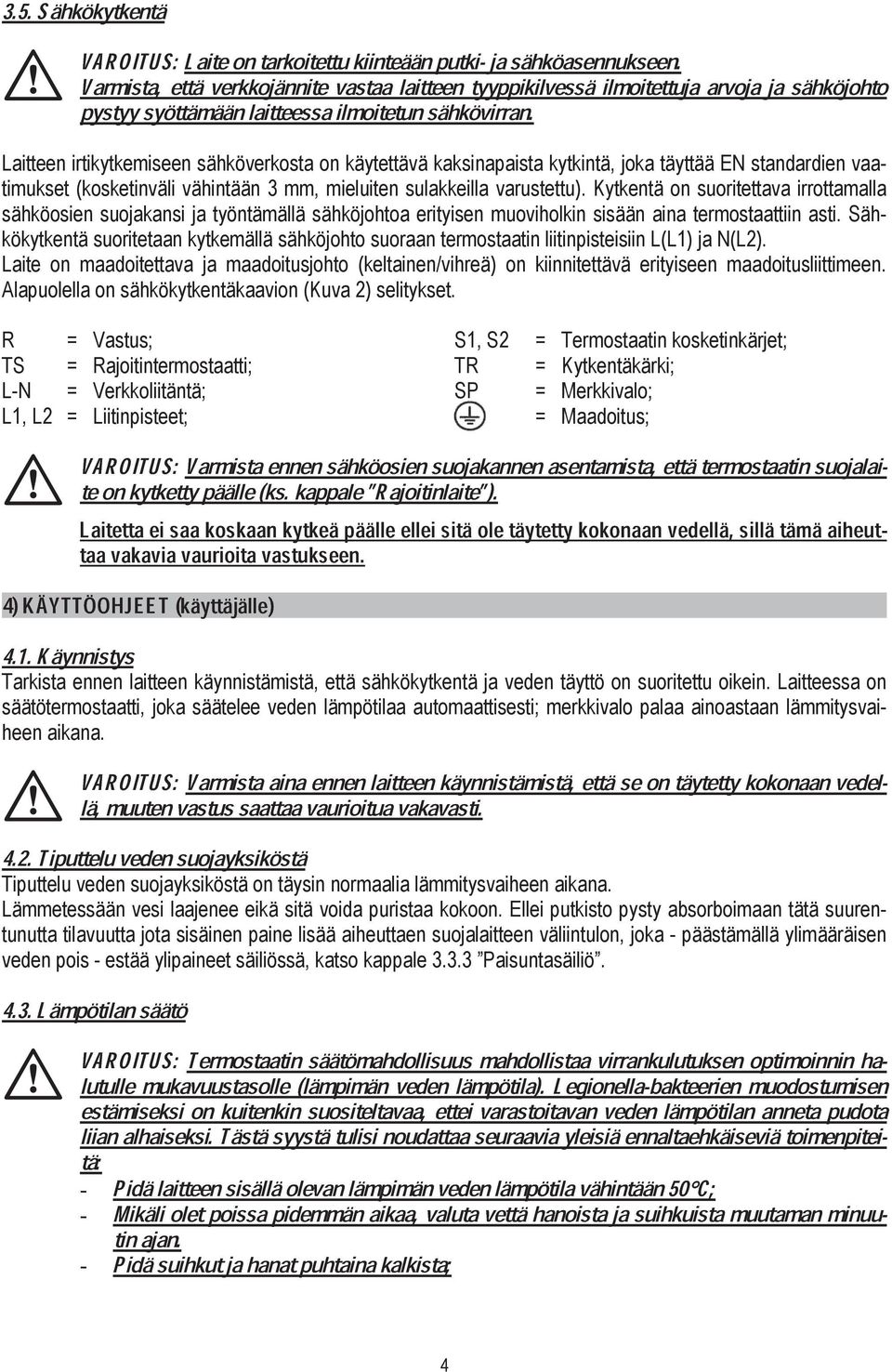

3 3.5. Sähkökytkentä VAROITUS: Varmista, että Laite verkkojännite on tarkoitettu vastaa kiinteään laitteen putki- tyyppikilvessä ja sähköasennukseen. pystyy syöttämään laitteessa ilmoitetun sähkövirran. ilmoitettuja arvoja ja sähköjohto Laitteen irtikytkemiseen sähköverkosta on käytettävä kaksinapaista kytkintä, joka täyttää EN standardien vaatimukset (kosketinväli vähintään 3 mm, mieluiten sulakkeilla varustettu). Kytkentä on suoritettava irrottamalla sähköosien suojakansi ja työntämällä sähköjohtoa erityisen muoviholkin sisään aina termostaattiin asti. Sähkökytkentä suoritetaan kytkemällä sähköjohto suoraan termostaatin liitinpisteisiin L(L1) ja N(L2). Laite on maadoitettava ja maadoitusjohto (keltainen/vihreä) on kiinnitettävä erityiseen maadoitusliittimeen. Alapuolella on sähkökytkentäkaavion (Kuva 2) selitykset. R = Vastus; S1, S2 = Termostaatin kosketinkärjet; TS = Rajoitintermostaatti; TR = Kytkentäkärki; L-N = Verkkoliitäntä; SP = Merkkivalo; L1, L2 = VAROITUS: Liitinpisteet; Varmista ennen sähköosien suojakannen = asentamista, Maadoitus; te on kytketty päälle (ks. kappale Rajoitinlaite ). että termostaatin suojalai- Laitetta taa vakavia ei saa vaurioita koskaan vastukseen. kytkeä päälle ellei sitä ole täytetty kokonaan vedellä, sillä tämä aiheut- 4) KÄYTTÖOHJEET (käyttäjälle) 4.1. Käynnistys Tarkista ennen laitteen käynnistämistä, että sähkökytkentä ja veden täyttö on suoritettu oikein. Laitteessa on säätötermostaatti, joka säätelee veden lämpötilaa automaattisesti; merkkivalo palaa ainoastaan lämmitysvaiheen aikana. VAROITUS: lä, muuten vastus Varmista saattaa aina vaurioitua ennen laitteen vakavasti. käynnistämistä, että se on täytetty kokonaan vedel Tiputtelu veden suojayksiköstä Tiputtelu veden suojayksiköstä on täysin normaalia lämmitysvaiheen aikana. Lämmetessään vesi laajenee eikä sitä voida puristaa kokoon. Ellei putkisto pysty absorboimaan tätä suurentunutta tilavuutta jota sisäinen paine lisää aiheuttaen suojalaitteen väliintulon, joka - päästämällä ylimääräisen 4.3. veden Lämpötilan pois - estää säätö ylipaineet säiliössä, katso kappale Paisuntasäiliö. VAROITUS: lutulle mukavuustasolle Termostaatin (lämpimän säätömahdollisuus veden lämpötila). mahdollistaa Legionella-bakteerien virrankulutuksen muodostumisen optimoinnin ha- estämiseksi liian alhaiseksi. on Tästä kuitenkin syystä suositeltavaa, tulisi noudattaa ettei seuraavia varastoitavan yleisiä veden ennaltaehkäiseviä lämpötilan anneta toimenpiteitä: Pidä Mikäli laitteen olet poissa sisällä pidemmän olevan lämpimän aikaa, valuta veden vettä lämpötila hanoista vähintään ja suihkuista 50 C; pudota tin ajan. muutaman minuu- Pidä suihkut ja hanat puhtaina kalkista; 4

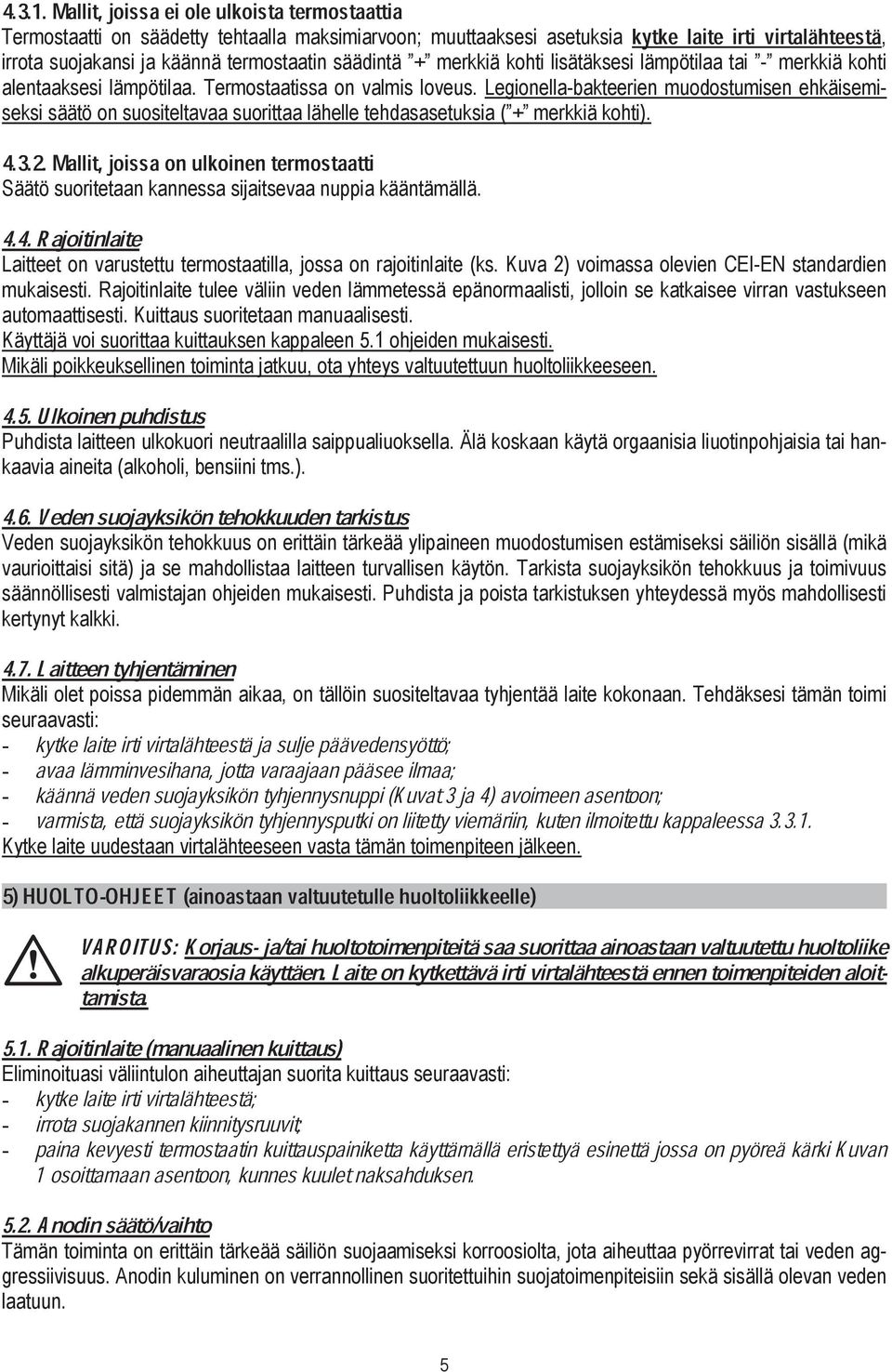

4 Mallit, joissa ei ole ulkoista termostaattia kytke laite irti Termostaatti on säädetty tehtaalla maksimiarvoon; muuttaaksesi asetuksia virtalähteestä, irrota suojakansi ja käännä termostaatin säädintä + merkkiä kohti lisätäksesi lämpötilaa tai - merkkiä kohti alentaaksesi lämpötilaa. Termostaatissa on valmis loveus. Legionella-bakteerien muodostumisen ehkäisemiseksi säätö on suositeltavaa suorittaa lähelle tehdasasetuksia ( + merkkiä kohti) Mallit, joissa on ulkoinen termostaatti Säätö suoritetaan kannessa sijaitsevaa nuppia kääntämällä Rajoitinlaite Laitteet on varustettu termostaatilla, jossa on rajoitinlaite (ks. Kuva 2) voimassa olevien CEI-EN standardien mukaisesti. Rajoitinlaite tulee väliin veden lämmetessä epänormaalisti, jolloin se katkaisee virran vastukseen automaattisesti. Kuittaus suoritetaan manuaalisesti. Käyttäjä voi suorittaa kuittauksen kappaleen 5.1 ohjeiden mukaisesti Mikäli Ulkoinen poikkeuksellinen puhdistus toiminta jatkuu, ota yhteys valtuutettuun huoltoliikkeeseen. Puhdista laitteen ulkokuori neutraalilla saippualiuoksella. Älä koskaan käytä orgaanisia liuotinpohjaisia tai hankaavia 4.6. Veden aineita suojayksikön (alkoholi, bensiini tehokkuuden tms.). tarkistus Veden suojayksikön tehokkuus on erittäin tärkeää ylipaineen muodostumisen estämiseksi säiliön sisällä (mikä vaurioittaisi sitä) ja se mahdollistaa laitteen turvallisen käytön. Tarkista suojayksikön tehokkuus ja toimivuus säännöllisesti valmistajan ohjeiden mukaisesti. Puhdista ja poista tarkistuksen yhteydessä myös mahdollisesti 4.7. kertynyt Laitteen kalkki. tyhjentäminen Mikäli kytke olet laite poissa irti virtalähteestä pidemmän aikaa, ja sulje on päävedensyöttö; tällöin suositeltavaa tyhjentää laite kokonaan. Tehdäksesi tämän toimi seuraavasti: avaa käännä lämminvesihana, veden suojayksikön jotta varaajaan tyhjennysnuppi pääsee (Kuvat ilmaa; 3 ja 4) avoimeen asentoon; varmista, että suojayksikön tyhjennysputki on liitetty viemäriin, kuten ilmoitettu kappaleessa Kytke 5) HUOLTO-OHJEET laite uudestaan virtalähteeseen (ainoastaan valtuutetulle vasta tämän huoltoliikkeelle) toimenpiteen jälkeen. VAROITUS: alkuperäisvaraosia Korjaus- käyttäen. ja/tai huoltotoimenpiteitä Laite on kytkettävä saa irti suorittaa virtalähteestä ainoastaan ennen valtuutettu toimenpiteiden huoltoliike tamista. aloit Rajoitinlaite (manuaalinen kuittaus) kytke Eliminoituasi irrota suojakannen laite irti virtalähteestä; väliintulon kiinnitysruuvit; aiheuttajan suorita kuittaus seuraavasti: paina kevyesti termostaatin kuittauspainiketta käyttämällä eristettyä esinettä jossa on pyöreä kärki Kuvan 1 osoittamaan asentoon, kunnes kuulet naksahduksen Anodin säätö/vaihto Tämän toiminta on erittäin tärkeää säiliön suojaamiseksi korroosiolta, jota aiheuttaa pyörrevirrat tai veden aggressiivisuus. Anodin kuluminen on verrannollinen suoritettuihin suojatoimenpiteisiin sekä sisällä olevan veden laatuun. 5

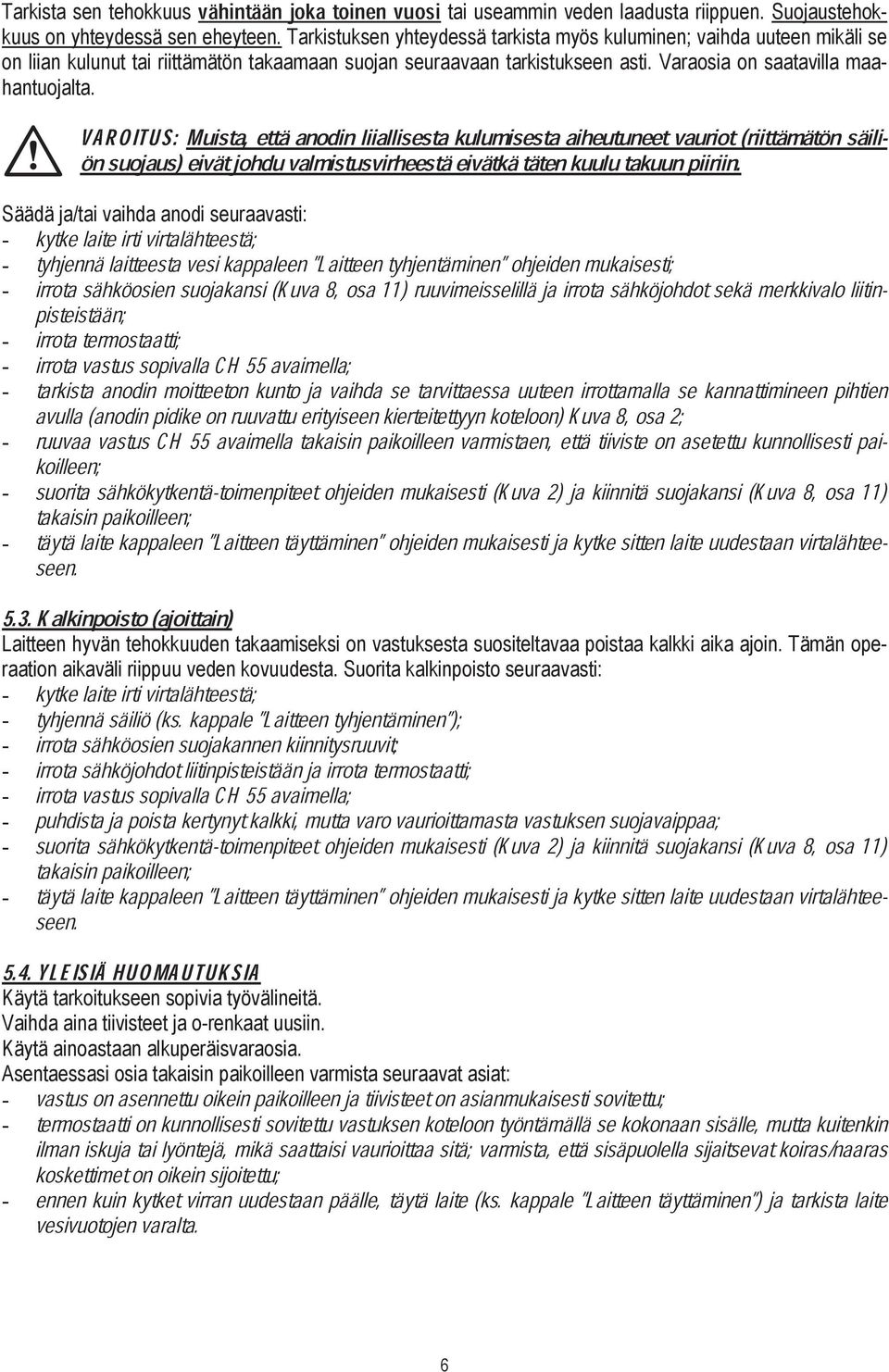

5 vähintään joka toinen vuosi Tarkista sen tehokkuus tai useammin veden laadusta riippuen. Suojaustehokkuus on yhteydessä sen eheyteen. Tarkistuksen yhteydessä tarkista myös kuluminen; vaihda uuteen mikäli se on liian kulunut tai riittämätön takaamaan suojan seuraavaan tarkistukseen asti. Varaosia on saatavilla maahantuojalta. VAROITUS: ön suojaus) Muista, eivät johdu että valmistusvirheestä anodin liiallisesta kulumisesta eivätkä täten aiheutuneet kuulu takuun vauriot piiriin. (riittämätön säili- kytke Säädä tyhjennä laite ja/tai vaihda laitteesta irti virtalähteestä; anodi vesi seuraavasti: irrota sähköosien suojakansi kappaleen (Kuva Laitteen 8, osa 11) tyhjentäminen ruuvimeisselillä ohjeiden ja irrota mukaisesti; pisteistään; sähköjohdot sekä merkkivalo liitin- irrota vastus termostaatti; tarkista anodin sopivalla moitteeton CH 55 kunto avaimella; avulla (anodin pidike on ruuvattu erityiseen ja vaihda kierteitettyyn se tarvittaessa koteloon) uuteen Kuva irrottamalla 8, osa 2; se kannattimineen pihtien ruuvaa koilleen; vastus CH 55 avaimella takaisin paikoilleen varmistaen, että tiiviste on asetettu kunnollisesti pai- suorita takaisin sähkökytkentä-toimenpiteet paikoilleen; ohjeiden mukaisesti (Kuva 2) ja kiinnitä suojakansi (Kuva 8, osa 11) täytä seen. laite kappaleen Laitteen täyttäminen ohjeiden mukaisesti ja kytke sitten laite uudestaan virtalähtee Kalkinpoisto (ajoittain) Laitteen kytke hyvän tehokkuuden takaamiseksi on vastuksesta suositeltavaa poistaa kalkki aika ajoin. Tämän operaation tyhjennä laite aikaväli säiliö irti virtalähteestä; riippuu (ks. veden kappale kovuudesta. Laitteen tyhjentäminen ); Suorita kalkinpoisto seuraavasti: irrota sähköosien suojakannen kiinnitysruuvit; irrota vastus sähköjohdot sopivalla liitinpisteistään CH 55 avaimella; ja irrota termostaatti; puhdista suorita sähkökytkentä-toimenpiteet ja poista kertynyt kalkki, mutta ohjeiden varo vaurioittamasta mukaisesti (Kuva vastuksen 2) ja kiinnitä suojavaippaa; takaisin paikoilleen; suojakansi (Kuva 8, osa 11) täytä seen. laite kappaleen Laitteen täyttäminen ohjeiden mukaisesti ja kytke sitten laite uudestaan virtalähtee YLEISIÄ HUOMAUTUKSIA Käytä tarkoitukseen sopivia työvälineitä. Vaihda aina tiivisteet ja o-renkaat uusiin. Käytä vastus ainoastaan alkuperäisvaraosia. Asentaessasi termostaatti on asennettu osia on takaisin kunnollisesti oikein paikoilleen ja tiivisteet on asianmukaisesti sovitettu; paikoilleen sovitettu varmista vastuksen seuraavat koteloon asiat: ilman iskuja tai lyöntejä, mikä saattaisi vaurioittaa sitä; varmista, työntämällä että sisäpuolella se kokonaan sijaitsevat sisälle, mutta koiras/naaras kuitenkin koskettimet ennen kuin on kytket oikein virran sijoitettu; vesivuotojen varalta. uudestaan päälle, täytä laite (ks. kappale Laitteen täyttäminen ) ja tarkista laite 6

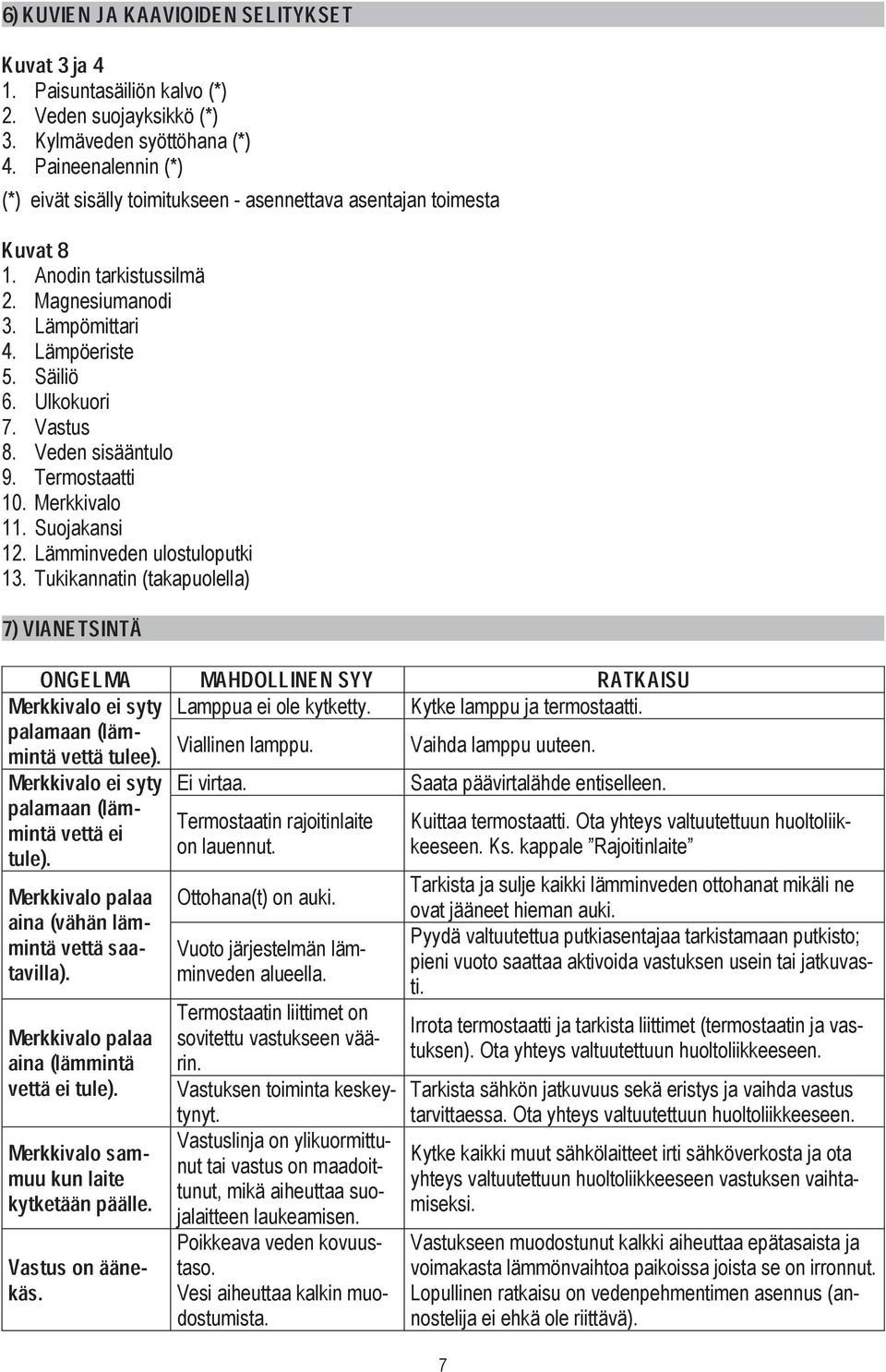

6 6) KUVIEN JA KAAVIOIDEN SELITYKSET Kuvat 3 ja 4 1. Paisuntasäiliön kalvo (*) 2. Veden suojayksikkö (*) 3. Kylmäveden syöttöhana (*) 4. Paineenalennin (*) Kuvat 8 1. Anodin tarkistussilmä 2. Magnesiumanodi 3. Lämpömittari 4. Lämpöeriste 5. Säiliö 6. Ulkokuori 7. Vastus 8. Veden sisääntulo 9. Termostaatti 10. Merkkivalo 11. Suojakansi 12. Lämminveden ulostuloputki 7) 13. VIANETSINTÄ Tukikannatin (takapuolella) Merkkivalo ONGELMA ei syty MAHDOLLINEN SYY RATKAISU palamaan mintä vettä (läm- Merkkivalo ei tulee). syty Viallinen (*) eivät sisälly toimitukseen - asennettava asentajan toimesta palamaan mintä vettä (läm- tule). ei Merkkivalo aina (vähän palaa mintä vettä saatavilla). läm- Merkkivalo aina (lämmintä palaa vettä ei tule). Vastuksen Merkkivalo muu kun laite sam- kytketään päälle. Vastus käs. on ääne- Lamppua ei ole kytketty. lamppu. Ei virtaa. Termostaatin rajoitinlaite on lauennut. Ottohana(t) on auki. Vuoto järjestelmän lämminveden alueella. Termostaatin liittimet on sovitettu vastukseen väärin. toiminta keskeytynyt. Vastuslinja on ylikuormittunut tai vastus on maadoittunut, mikä aiheuttaa suojalaitteen laukeamisen. Poikkeava veden kovuustaso. Vesi aiheuttaa kalkin muodostumista. Kytke lamppu ja termostaatti. Vaihda lamppu uuteen. Saata päävirtalähde entiselleen. Kuittaa termostaatti. Ota yhteys valtuutettuun huoltoliikkeeseen. Ks. kappale Rajoitinlaite Tarkista ja sulje kaikki lämminveden ottohanat mikäli ne ovat jääneet hieman auki. Pyydä valtuutettua putkiasentajaa tarkistamaan putkisto; pieni vuoto saattaa aktivoida vastuksen usein tai jatkuvasti. Irrota termostaatti ja tarkista liittimet (termostaatin ja vastuksen). Ota yhteys valtuutettuun huoltoliikkeeseen. Tarkista sähkön jatkuvuus sekä eristys ja vaihda vastus tarvittaessa. Ota yhteys valtuutettuun huoltoliikkeeseen. Kytke kaikki muut sähkölaitteet irti sähköverkosta ja ota yhteys valtuutettuun huoltoliikkeeseen vastuksen vaihtamiseksi. Vastukseen muodostunut kalkki aiheuttaa epätasaista ja voimakasta lämmönvaihtoa paikoissa joista se on irronnut. Lopullinen ratkaisu on vedenpehmentimen asennus (annostelija ei ehkä ole riittävä). 7

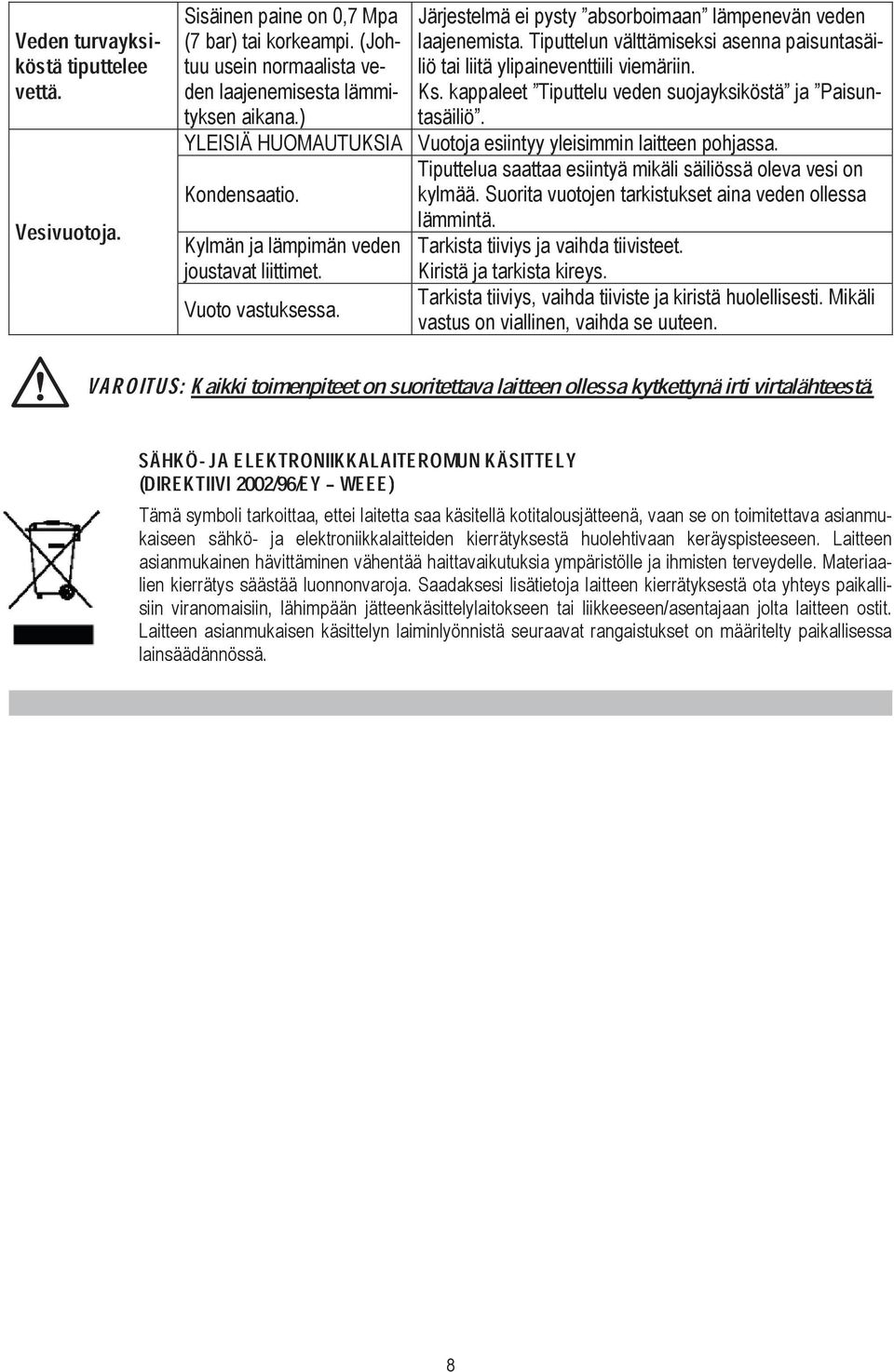

7 Veden turvayksiköstä tiputtelee vettä. Vesivuotoja. Sisäinen paine on 0,7 Mpa (7 bar) tai korkeampi. (Johtuu usein normaalista veden laajenemisesta lämmityksen aikana.) YLEISIÄ HUOMAUTUKSIA Kondensaatio. Kylmän ja lämpimän veden joustavat liittimet. Vuoto vastuksessa. Järjestelmä ei pysty absorboimaan lämpenevän veden laajenemista. Tiputtelun välttämiseksi asenna paisuntasäiliö tai liitä ylipaineventtiili viemäriin. Ks. kappaleet Tiputtelu veden suojayksiköstä ja Paisuntasäiliö. Vuotoja esiintyy yleisimmin laitteen pohjassa. Tiputtelua saattaa esiintyä mikäli säiliössä oleva vesi on kylmää. Suorita vuotojen tarkistukset aina veden ollessa lämmintä. Tarkista tiiviys ja vaihda tiivisteet. Kiristä ja tarkista kireys. Tarkista tiiviys, vaihda tiiviste ja kiristä huolellisesti. Mikäli vastus on viallinen, vaihda se uuteen. VAROITUS: Kaikki toimenpiteet on suoritettava laitteen ollessa kytkettynä irti virtalähteestä. SÄHKÖ- JA ELEKTRONIIKKALAITEROMUN KÄSITTELY (DIREKTIIVI 2002/96/EY WEEE) Tämä symboli tarkoittaa, ettei laitetta saa käsitellä kotitalousjätteenä, vaan se on toimitettava asianmukaiseen sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Laitteen asianmukainen hävittäminen vähentää haittavaikutuksia ympäristölle ja ihmisten terveydelle. Materiaalien kierrätys säästää luonnonvaroja. Saadaksesi lisätietoja laitteen kierrätyksestä ota yhteys paikallisiin viranomaisiin, lähimpään jätteenkäsittelylaitokseen tai liikkeeseen/asentajaan jolta laitteen ostit. Laitteen asianmukaisen käsittelyn laiminlyönnistä seuraavat rangaistukset on määritelty paikallisessa lainsäädännössä. 8

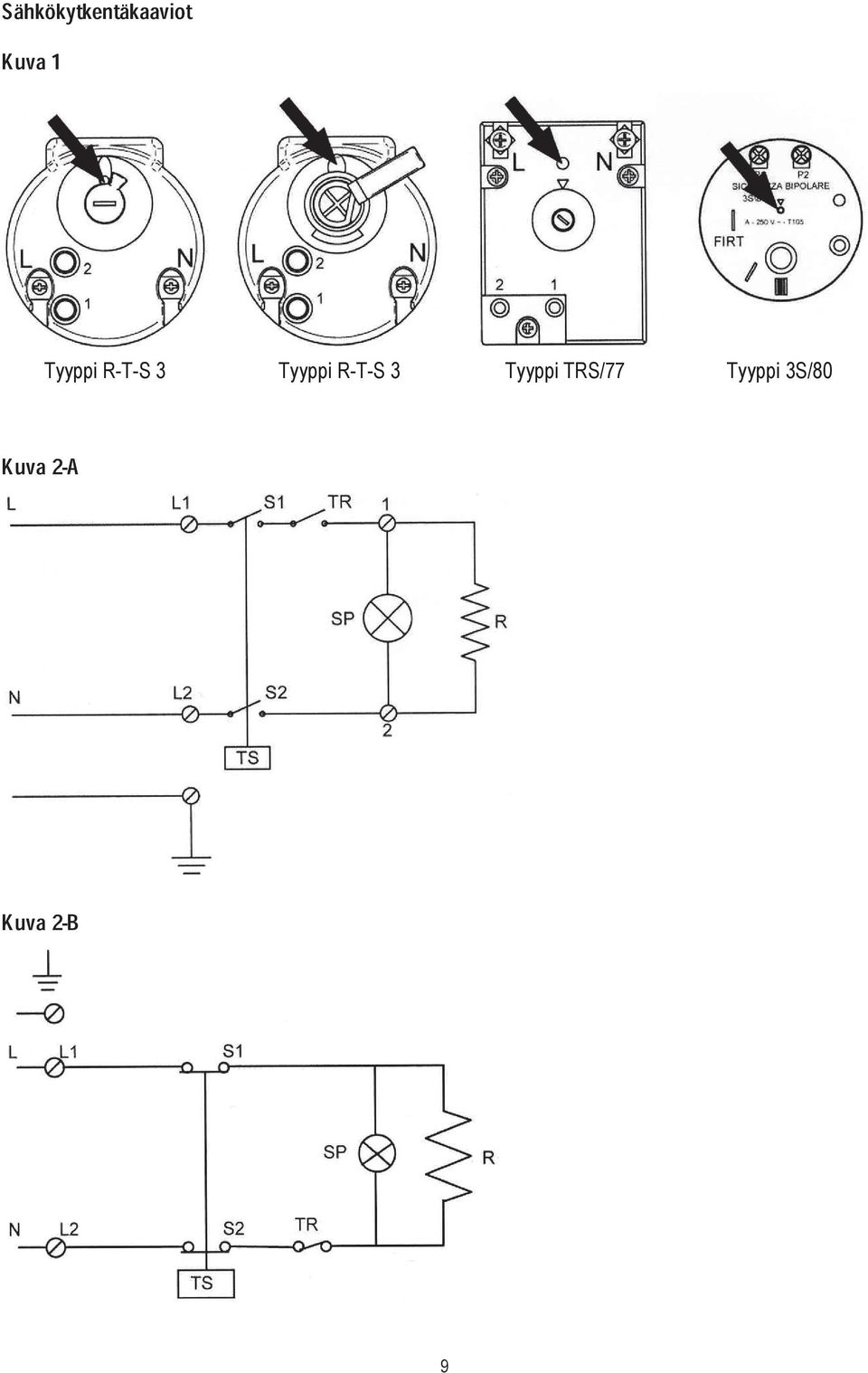

8 Sähkökytkentäkaaviot Kuva 1 Tyyppi R-T-S 3 Tyyppi R-T-S 3 Tyyppi TRS/77 Tyyppi 3S/80 Kuva 2-A Kuva 2-B 9

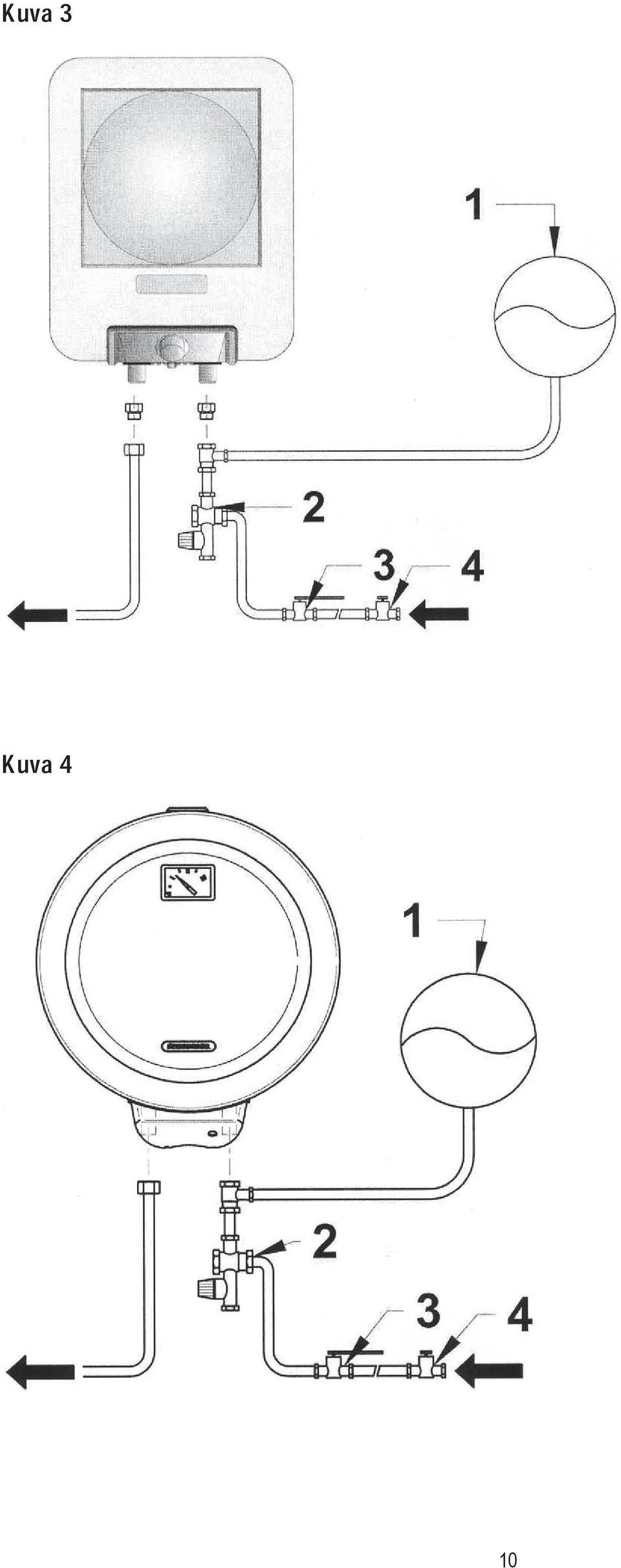

9 Kuva 3 Kuva 4 10

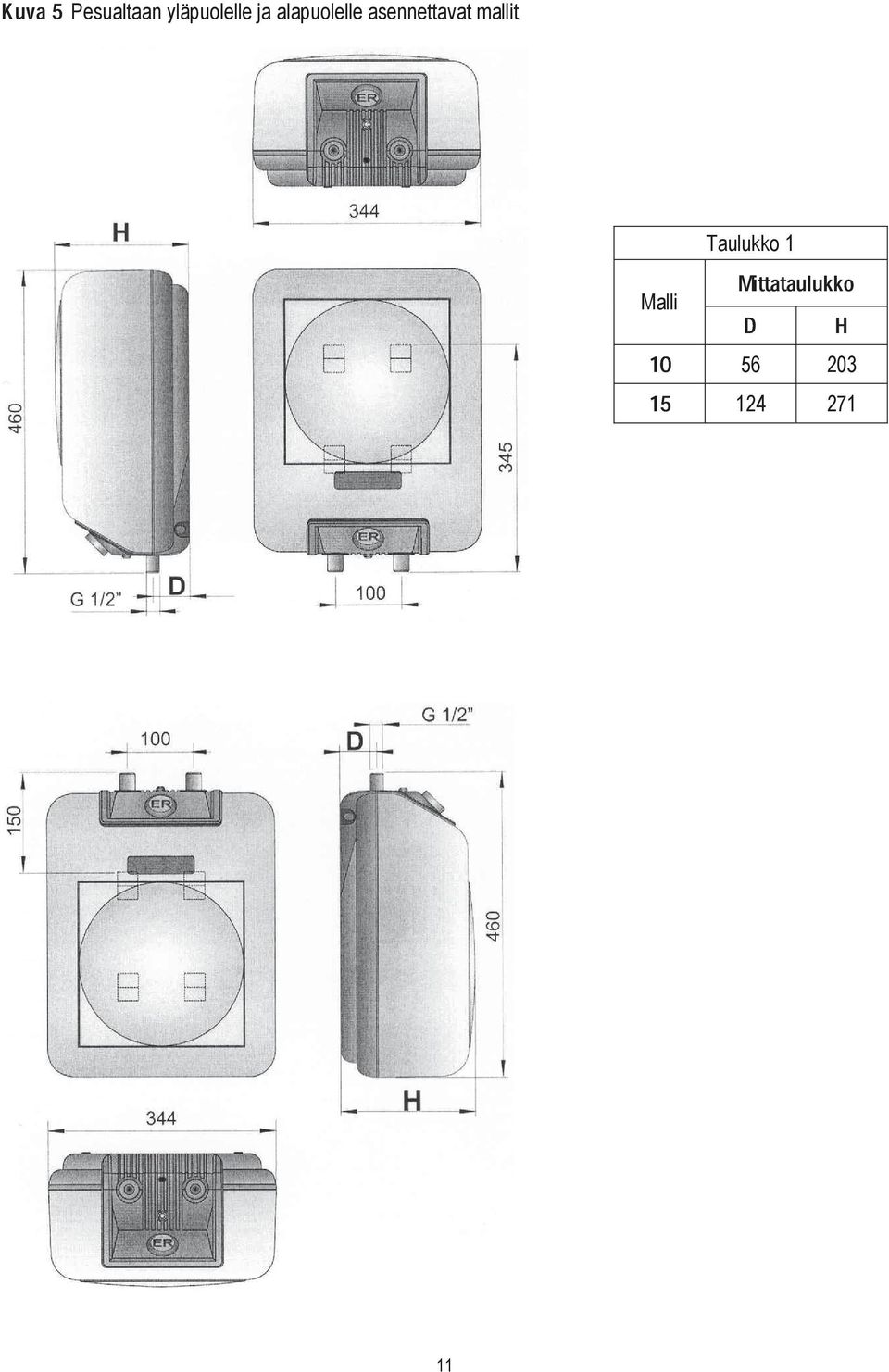

10 Kuva 5 Pesualtaan yläpuolelle ja alapuolelle asennettavat mallit D Malli Taulukko Mittataulukko 1 H

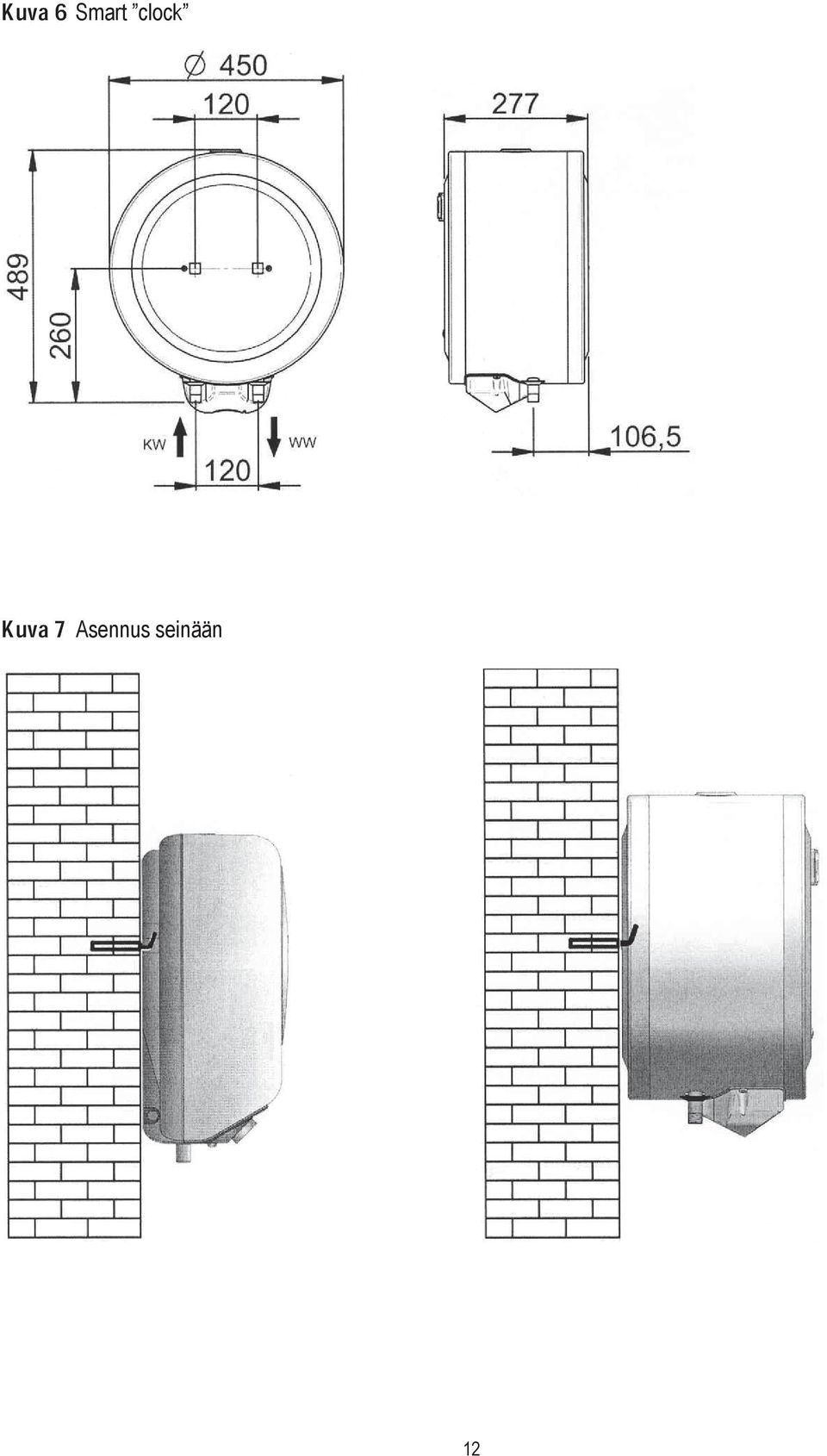

11 Kuva 6 Smart clock Kuva 7 Asennus seinään 12

12 Kuva 8 13

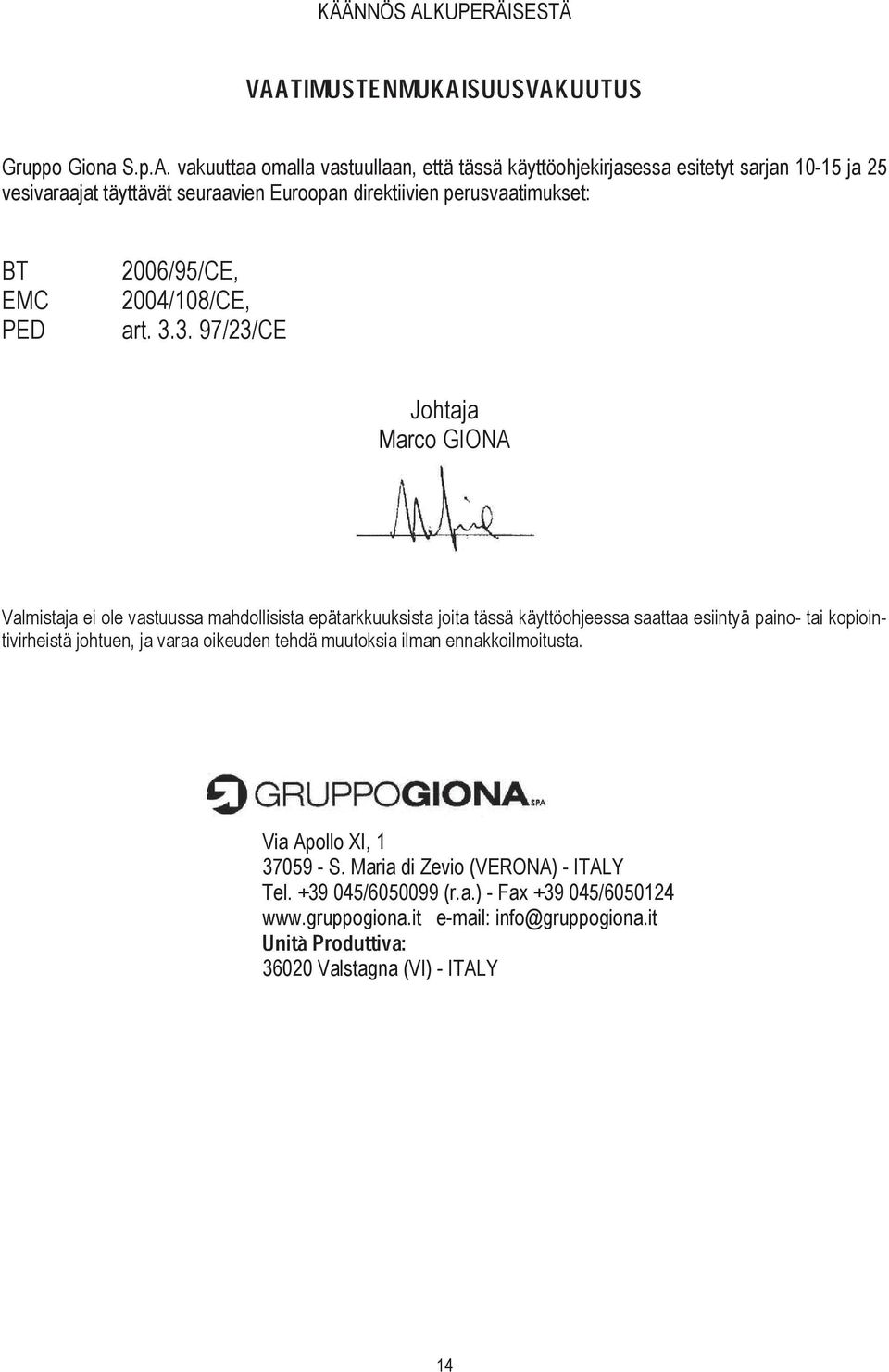

13 KÄÄNNÖS ALKUPERÄISESTÄ VAATIMUSTENMUKAISUUSVAKUUTUS Gruppo Giona S.p.A. vakuuttaa omalla vastuullaan, että tässä käyttöohjekirjasessa esitetyt sarjan ja 25 vesivaraajat täyttävät seuraavien Euroopan direktiivien perusvaatimukset: BT EMC PED 2006/95/CE, 2004/108/CE, art /23/CE Johtaja Marco GIONA Valmistaja ei ole vastuussa mahdollisista epätarkkuuksista joita tässä käyttöohjeessa saattaa esiintyä paino- tai kopiointivirheistä johtuen, ja varaa oikeuden tehdä muutoksia ilman ennakkoilmoitusta. Via Apollo XI, S. Maria di Zevio (VERONA) - ITALY Tel / (r.a.) - Fax / info@gruppogiona.it Unità Produttiva: Valstagna (VI) - ITALY 14
