1 Providing sustainable energy solutions worldwide Asennus- ja huolto-opas CTC EcoZenith i250

2

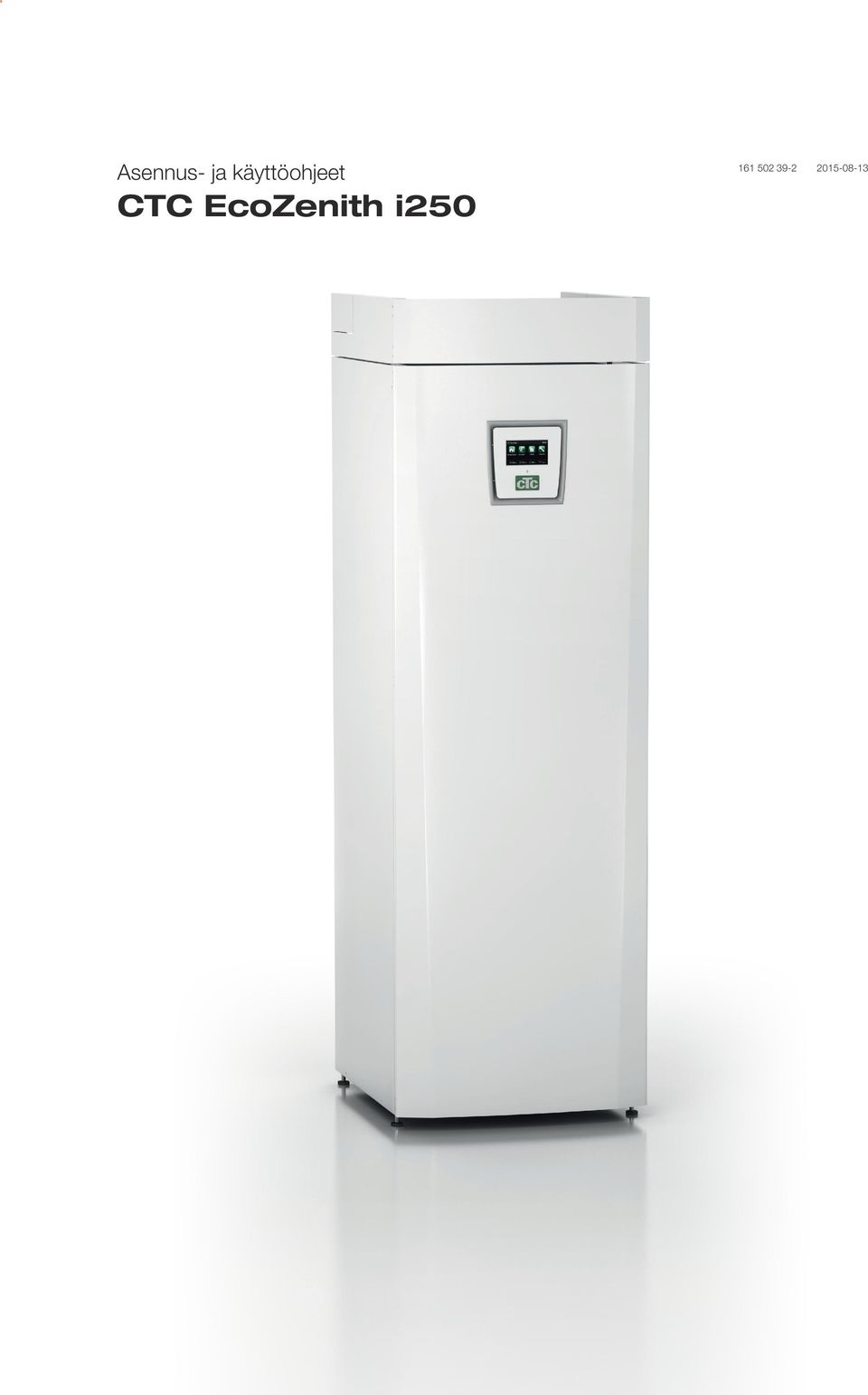

3 Asennus- ja käyttöohjeet CTC EcoZenith i

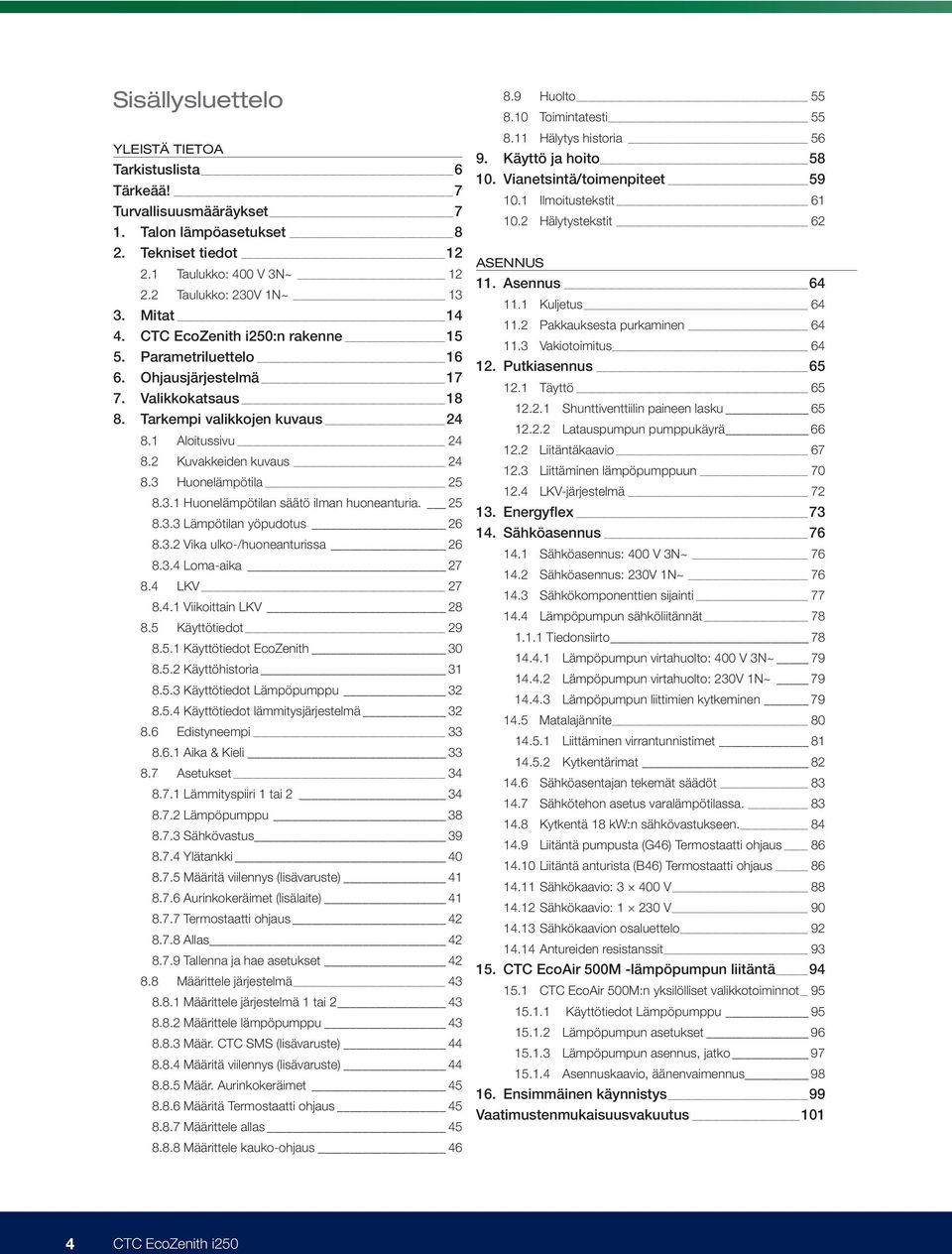

4 Sisällysluettelo YLEISTÄ TIETOA Tarkistuslista 6 Tärkeää! 7 Turvallisuusmääräykset 7 1. Talon lämpöasetukset 8 2. Tekniset tiedot Taulukko: 400 V 3N~ Taulukko: 230V 1N~ Mitat CTC EcoZenith i250:n rakenne Parametriluettelo Ohjausjärjestelmä Valikkokatsaus Tarkempi valikkojen kuvaus Aloitussivu Kuvakkeiden kuvaus Huonelämpötila Huonelämpötilan säätö ilman huoneanturia Lämpötilan yöpudotus Vika ulko-/huoneanturissa Loma-aika LKV Viikoittain LKV Käyttötiedot Käyttötiedot EcoZenith Käyttöhistoria Käyttötiedot Lämpöpumppu Käyttötiedot lämmitysjärjestelmä Edistyneempi Aika & Kieli Asetukset Lämmityspiiri 1 tai Lämpöpumppu Sähkövastus Ylätankki Määritä viilennys (lisävaruste) Aurinkokeräimet (lisälaite) Termostaatti ohjaus Allas Tallenna ja hae asetukset Määrittele järjestelmä Määrittele järjestelmä 1 tai Määrittele lämpöpumppu Määr. CTC SMS (lisävaruste) Määritä viilennys (lisävaruste) Määr. Aurinkokeräimet Määritä Termostaatti ohjaus Määrittele allas Määrittele kauko-ohjaus Huolto Toimintatesti Hälytys historia Käyttö ja hoito Vianetsintä/toimenpiteet Ilmoitustekstit Hälytystekstit 62 ASENNUS 11. Asennus Kuljetus Pakkauksesta purkaminen Vakiotoimitus Putkiasennus Täyttö Shunttiventtiilin paineen lasku Latauspumpun pumppukäyrä Liitäntäkaavio Liittäminen lämpöpumppuun LKV-järjestelmä Energyflex Sähköasennus Sähköasennus: 400 V 3N~ Sähköasennus: 230V 1N~ Sähkökomponenttien sijainti Lämpöpumpun sähköliitännät Tiedonsiirto Lämpöpumpun virtahuolto: 400 V 3N~ Lämpöpumpun virtahuolto: 230V 1N~ Lämpöpumpun liittimien kytkeminen Matalajännite Liittäminen virrantunnistimet Kytkentärimat Sähköasentajan tekemät säädöt Sähkötehon asetus varalämpötilassa Kytkentä 18 kw:n sähkövastukseen Liitäntä pumpusta (G46) Termostaatti ohjaus Liitäntä anturista (B46) Termostaatti ohjaus Sähkökaavio: V Sähkökaavio: V Sähkökaavion osaluettelo Antureiden resistanssit CTC EcoAir 500M -lämpöpumpun liitäntä CTC EcoAir 500M:n yksilölliset valikkotoiminnot Käyttötiedot Lämpöpumppu Lämpöpumpun asetukset Lämpöpumpun asennus, jatko Asennuskaavio, äänenvaimennus Ensimmäinen käynnistys 99 Vaatimustenmukaisuusvakuutus CTC EcoZenith i250

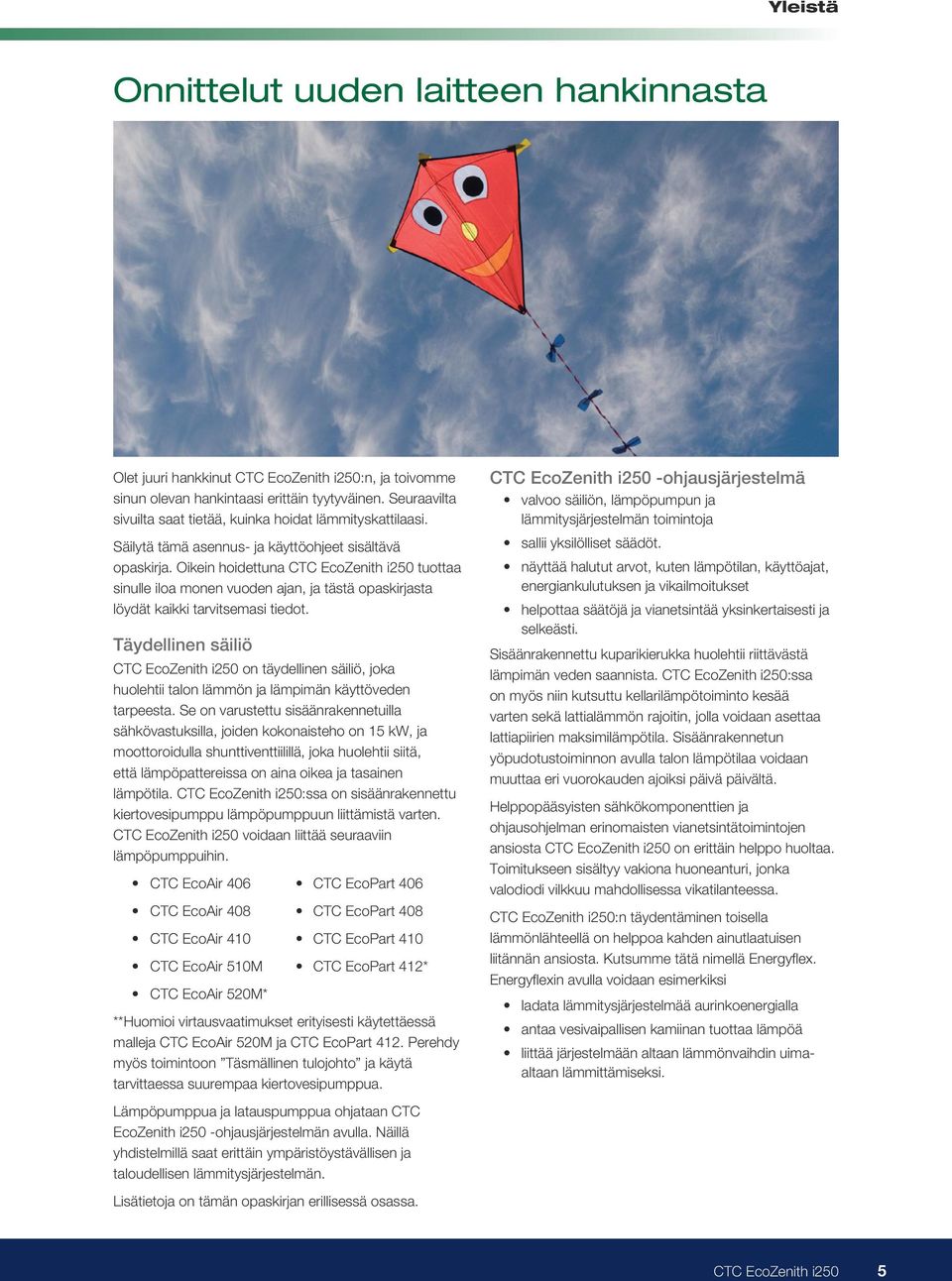

5 Yleistä tietoa Yleistä Onnittelut uuden laitteen hankinnasta Olet juuri hankkinut CTC EcoZenith i250:n, ja toivomme sinun olevan hankintaasi erittäin tyytyväinen. Seuraavilta sivuilta saat tietää, kuinka hoidat lämmityskattilaasi. Säilytä tämä asennus- ja käyttöohjeet sisältävä opaskirja. Oikein hoidettuna CTC EcoZenith i250 tuottaa sinulle iloa monen vuoden ajan, ja tästä opaskirjasta löydät kaikki tarvitsemasi tiedot. Täydellinen säiliö CTC EcoZenith i250 on täydellinen säiliö, joka huolehtii talon lämmön ja lämpimän käyttöveden tarpeesta. Se on varustettu sisäänrakennetuilla sähkövastuksilla, joiden kokonaisteho on 15 kw, ja moottoroidulla shunttiventtiilillä, joka huolehtii siitä, että lämpöpattereissa on aina oikea ja tasainen lämpötila. CTC EcoZenith i250:ssa on sisäänrakennettu kiertovesipumppu lämpöpumppuun liittämistä varten. CTC EcoZenith i250 voidaan liittää seuraaviin lämpöpumppuihin. CTC EcoAir 406 CTC EcoPart 406 CTC EcoAir 408 CTC EcoPart 408 CTC EcoAir 410 CTC EcoPart 410 CTC EcoAir 510M CTC EcoPart 412* CTC EcoAir 520M* **Huomioi virtausvaatimukset erityisesti käytettäessä malleja CTC EcoAir 520M ja CTC EcoPart 412. Perehdy myös toimintoon Täsmällinen tulojohto ja käytä tarvittaessa suurempaa kiertovesipumppua. Lämpöpumppua ja latauspumppua ohjataan CTC EcoZenith i250 -ohjausjärjestelmän avulla. Näillä yhdistelmillä saat erittäin ympäristöystävällisen ja taloudellisen lämmitysjärjestelmän. Lisätietoja on tämän opaskirjan erillisessä osassa. CTC EcoZenith i250 -ohjausjärjestelmä valvoo säiliön, lämpöpumpun ja lämmitysjärjestelmän toimintoja sallii yksilölliset säädöt. näyttää halutut arvot, kuten lämpötilan, käyttöajat, energiankulutuksen ja vikailmoitukset helpottaa säätöjä ja vianetsintää yksinkertaisesti ja selkeästi. Sisäänrakennettu kuparikierukka huolehtii riittävästä lämpimän veden saannista. CTC EcoZenith i250:ssa on myös niin kutsuttu kellarilämpötoiminto kesää varten sekä lattialämmön rajoitin, jolla voidaan asettaa lattiapiirien maksimilämpötila. Sisäänrakennetun yöpudotustoiminnon avulla talon lämpötilaa voidaan muuttaa eri vuorokauden ajoiksi päivä päivältä. Helppopääsyisten sähkökomponenttien ja ohjausohjelman erinomaisten vianetsintätoimintojen ansiosta CTC EcoZenith i250 on erittäin helppo huoltaa. Toimitukseen sisältyy vakiona huoneanturi, jonka valodiodi vilkkuu mahdollisessa vikatilanteessa. CTC EcoZenith i250:n täydentäminen toisella lämmönlähteellä on helppoa kahden ainutlaatuisen liitännän ansiosta. Kutsumme tätä nimellä Energyflex. Energyflexin avulla voidaan esimerkiksi ladata lämmitysjärjestelmää aurinkoenergialla antaa vesivaipallisen kamiinan tuottaa lämpöä liittää järjestelmään altaan lämmönvaihdin uimaaltaan lämmittämiseksi. CTC EcoZenith i250 5

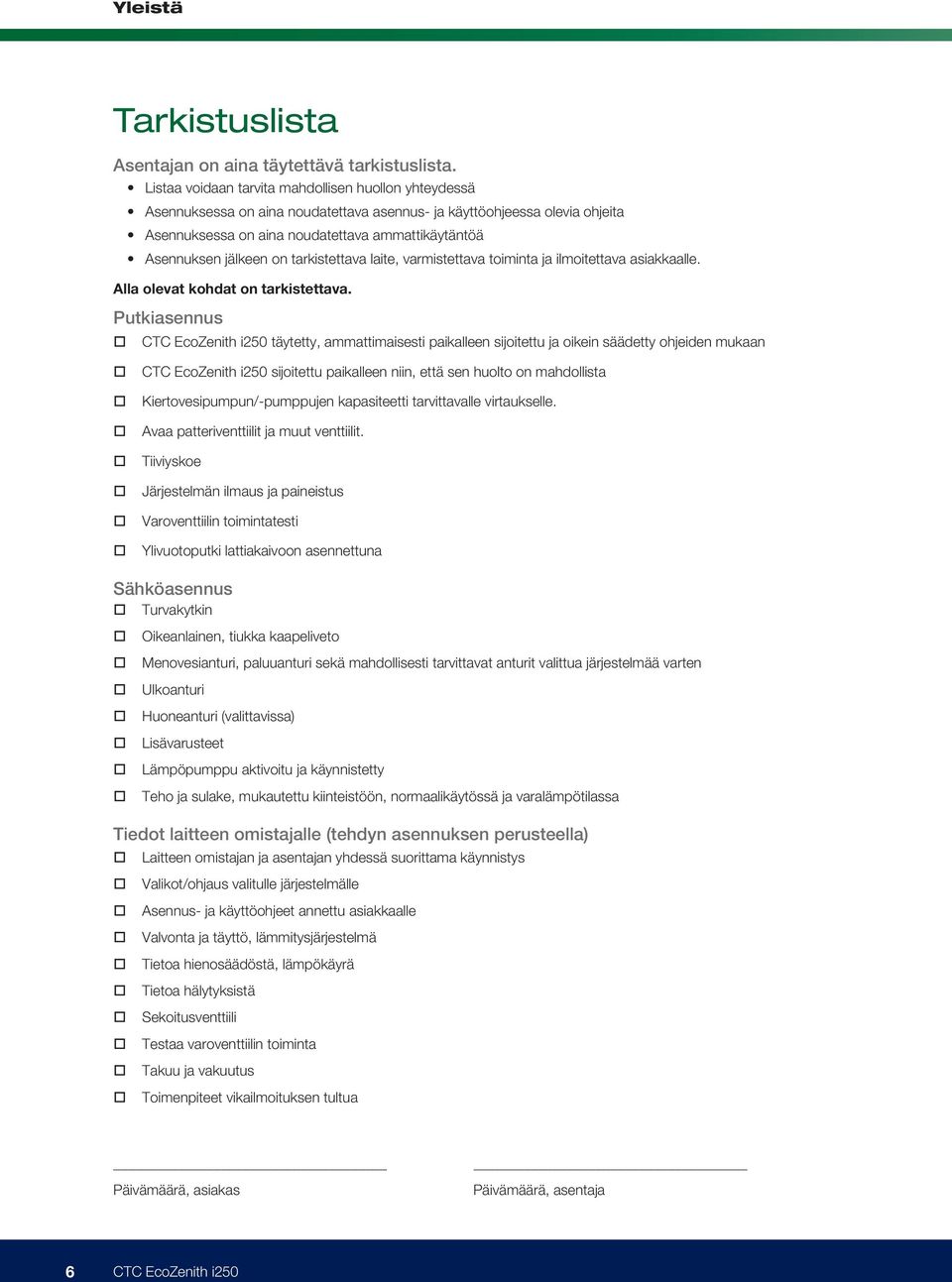

6 Yleistä Tarkistuslista Asentajan on aina täytettävä tarkistuslista. Listaa voidaan tarvita mahdollisen huollon yhteydessä Asennuksessa on aina noudatettava asennus- ja käyttöohjeessa olevia ohjeita Asennuksessa on aina noudatettava ammattikäytäntöä Asennuksen jälkeen on tarkistettava laite, varmistettava toiminta ja ilmoitettava asiakkaalle. Alla olevat kohdat on tarkistettava. Putkiasennus CTC EcoZenith i250 täytetty, ammattimaisesti paikalleen sijoitettu ja oikein säädetty ohjeiden mukaan CTC EcoZenith i250 sijoitettu paikalleen niin, että sen huolto on mahdollista Kiertovesipumpun/-pumppujen kapasiteetti tarvittavalle virtaukselle. Avaa patteriventtiilit ja muut venttiilit. Tiiviyskoe Järjestelmän ilmaus ja paineistus Varoventtiilin toimintatesti Ylivuotoputki lattiakaivoon asennettuna Sähköasennus Turvakytkin Oikeanlainen, tiukka kaapeliveto Menovesianturi, paluuanturi sekä mahdollisesti tarvittavat anturit valittua järjestelmää varten Ulkoanturi Huoneanturi (valittavissa) Lisävarusteet Lämpöpumppu aktivoitu ja käynnistetty Teho ja sulake, mukautettu kiinteistöön, normaalikäytössä ja varalämpötilassa Tiedot laitteen omistajalle (tehdyn asennuksen perusteella) Laitteen omistajan ja asentajan yhdessä suorittama käynnistys Valikot/ohjaus valitulle järjestelmälle Asennus- ja käyttöohjeet annettu asiakkaalle Valvonta ja täyttö, lämmitysjärjestelmä Tietoa hienosäädöstä, lämpökäyrä Tietoa hälytyksistä Sekoitusventtiili Testaa varoventtiilin toiminta Takuu ja vakuutus Toimenpiteet vikailmoituksen tultua Päivämäärä, asiakas Päivämäärä, asentaja 6 CTC EcoZenith i250

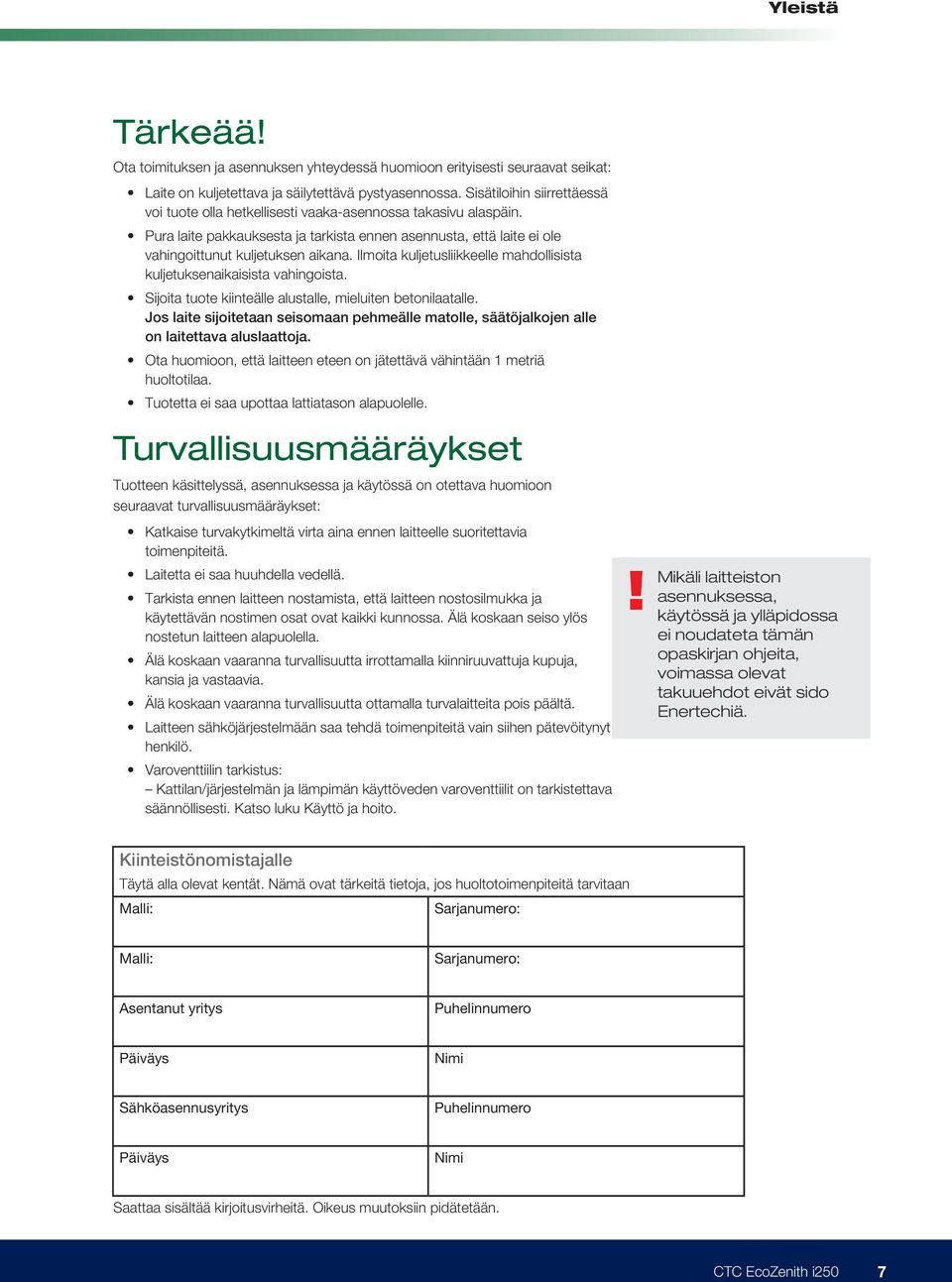

7 Yleistä Tärkeää! Ota toimituksen ja asennuksen yhteydessä huomioon erityisesti seuraavat seikat: Laite on kuljetettava ja säilytettävä pystyasennossa. Sisätiloihin siirrettäessä voi tuote olla hetkellisesti vaaka-asennossa takasivu alaspäin. Pura laite pakkauksesta ja tarkista ennen asennusta, että laite ei ole vahingoittunut kuljetuksen aikana. Ilmoita kuljetusliikkeelle mahdollisista kuljetuksenaikaisista vahingoista. Sijoita tuote kiinteälle alustalle, mieluiten betonilaatalle. Jos laite sijoitetaan seisomaan pehmeälle matolle, säätöjalkojen alle on laitettava aluslaattoja. Ota huomioon, että laitteen eteen on jätettävä vähintään 1 metriä huoltotilaa. Tuotetta ei saa upottaa lattiatason alapuolelle. Turvallisuusmääräykset Tuotteen käsittelyssä, asennuksessa ja käytössä on otettava huomioon seuraavat turvallisuusmääräykset: Katkaise turvakytkimeltä virta aina ennen laitteelle suoritettavia toimenpiteitä. Laitetta ei saa huuhdella vedellä. Tarkista ennen laitteen nostamista, että laitteen nostosilmukka ja käytettävän nostimen osat ovat kaikki kunnossa. Älä koskaan seiso ylös nostetun laitteen alapuolella. Älä koskaan vaaranna turvallisuutta irrottamalla kiinniruuvattuja kupuja, kansia ja vastaavia. Älä koskaan vaaranna turvallisuutta ottamalla turvalaitteita pois päältä. Laitteen sähköjärjestelmään saa tehdä toimenpiteitä vain siihen pätevöitynyt henkilö. Varoventtiilin tarkistus: Kattilan/järjestelmän ja lämpimän käyttöveden varoventtiilit on tarkistettava säännöllisesti. Katso luku Käyttö ja hoito.! Mikäli laitteiston asennuksessa, käytössä ja ylläpidossa ei noudateta tämän opaskirjan ohjeita, voimassa olevat takuuehdot eivät sido Enertechiä. Kiinteistönomistajalle Täytä alla olevat kentät. Nämä ovat tärkeitä tietoja, jos huoltotoimenpiteitä tarvitaan Malli: Sarjanumero: Malli: Sarjanumero: Asentanut yritys Puhelinnumero Päiväys Nimi Sähköasennusyritys Puhelinnumero Päiväys Nimi Saattaa sisältää kirjoitusvirheitä. Oikeus muutoksiin pidätetään. CTC EcoZenith i250 7

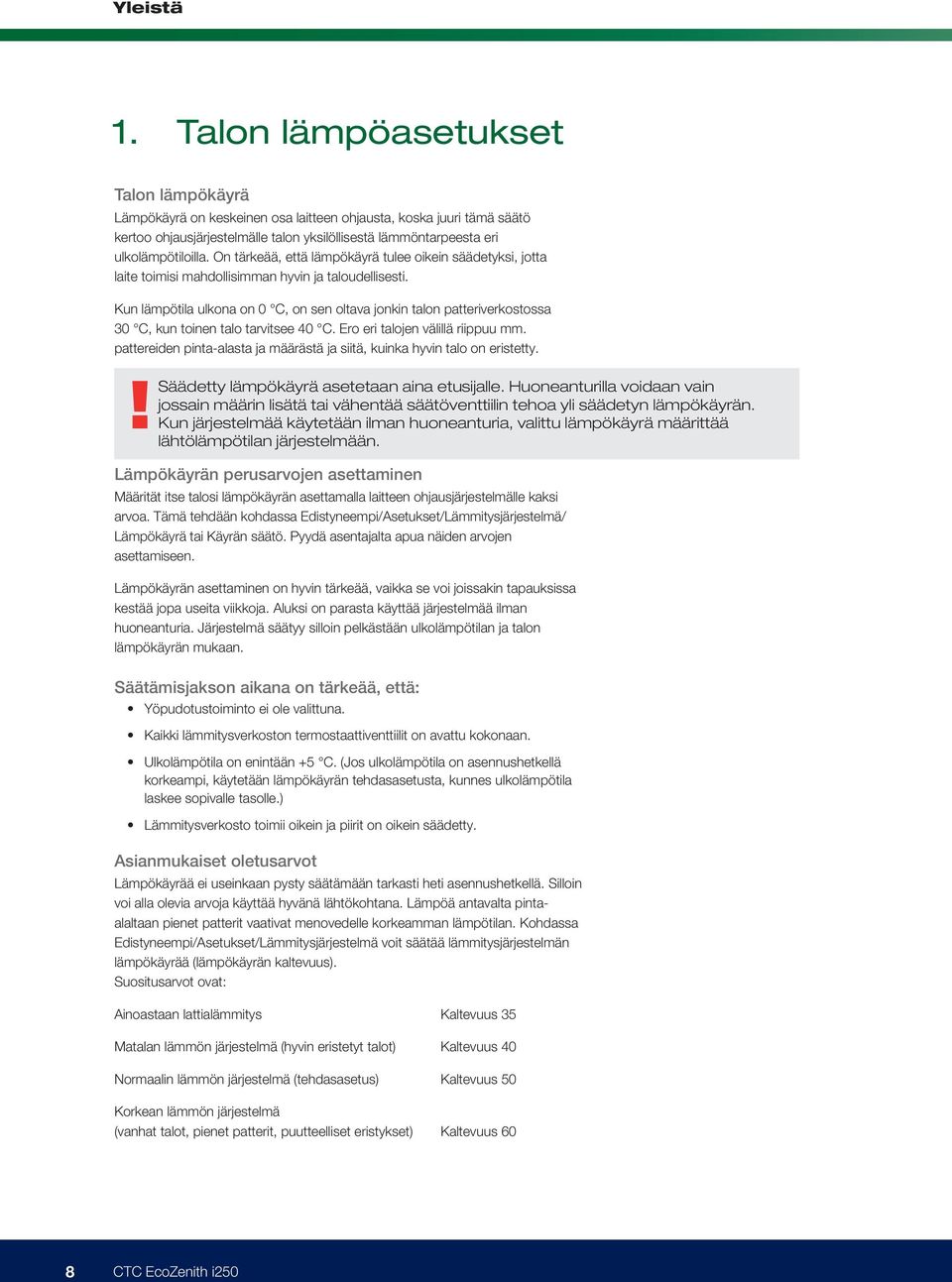

8 Yleistä 1. Talon lämpöasetukset Talon lämpöasetukset Talon lämpökäyrä Lämpökäyrä on keskeinen osa laitteen ohjausta, koska juuri tämä säätö kertoo ohjausjärjestelmälle talon yksilöllisestä lämmöntarpeesta eri ulkolämpötiloilla. On tärkeää, että lämpökäyrä tulee oikein säädetyksi, jotta laite toimisi mahdollisimman hyvin ja taloudellisesti. Kun lämpötila ulkona on 0 C, on sen oltava jonkin talon patteriverkostossa 30 C, kun toinen talo tarvitsee 40 C. Ero eri talojen välillä riippuu mm. pattereiden pinta-alasta ja määrästä ja siitä, kuinka hyvin talo on eristetty.!säädetty lämpökäyrä asetetaan aina etusijalle. Huoneanturilla voidaan vain jossain määrin lisätä tai vähentää säätöventtiilin tehoa yli säädetyn lämpökäyrän. Kun järjestelmää käytetään ilman huoneanturia, valittu lämpökäyrä määrittää lähtölämpötilan järjestelmään. Lämpökäyrän perusarvojen asettaminen Määrität itse talosi lämpökäyrän asettamalla laitteen ohjausjärjestelmälle kaksi arvoa. Tämä tehdään kohdassa Edistyneempi/Asetukset/Lämmitysjärjestelmä/ Lämpökäyrä tai Käyrän säätö. Pyydä asentajalta apua näiden arvojen asettamiseen. Lämpökäyrän asettaminen on hyvin tärkeää, vaikka se voi joissakin tapauksissa kestää jopa useita viikkoja. Aluksi on parasta käyttää järjestelmää ilman huoneanturia. Järjestelmä säätyy silloin pelkästään ulkolämpötilan ja talon lämpökäyrän mukaan. Säätämisjakson aikana on tärkeää, että: Yöpudotustoiminto ei ole valittuna. Kaikki lämmitysverkoston termostaattiventtiilit on avattu kokonaan. Ulkolämpötila on enintään +5 C. (Jos ulkolämpötila on asennushetkellä korkeampi, käytetään lämpökäyrän tehdasasetusta, kunnes ulkolämpötila laskee sopivalle tasolle.) Lämmitysverkosto toimii oikein ja piirit on oikein säädetty. Asianmukaiset oletusarvot Lämpökäyrää ei useinkaan pysty säätämään tarkasti heti asennushetkellä. Silloin voi alla olevia arvoja käyttää hyvänä lähtökohtana. Lämpöä antavalta pintaalaltaan pienet patterit vaativat menovedelle korkeamman lämpötilan. Kohdassa Edistyneempi/Asetukset/Lämmitysjärjestelmä voit säätää lämmitysjärjestelmän lämpökäyrää (lämpökäyrän kaltevuus). Suositusarvot ovat: Ainoastaan lattialämmitys Kaltevuus 35 Matalan lämmön järjestelmä (hyvin eristetyt talot) Kaltevuus 40 Normaalin lämmön järjestelmä (tehdasasetus) Kaltevuus 50 Korkean lämmön järjestelmä (vanhat talot, pienet patterit, puutteelliset eristykset) Kaltevuus 60 8 CTC EcoZenith i250

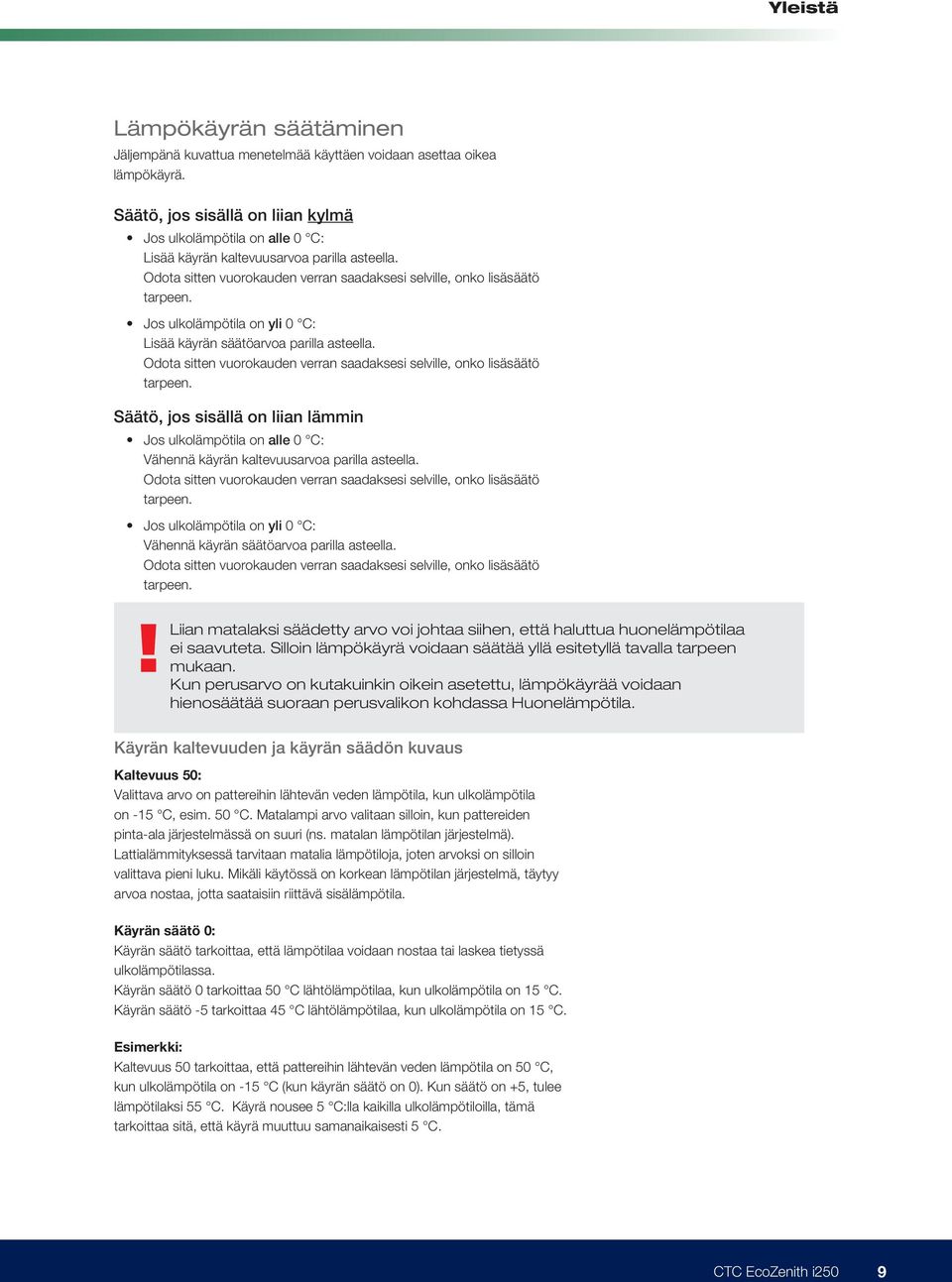

9 Yleistä Lämpökäyrän säätäminen Jäljempänä kuvattua menetelmää käyttäen voidaan asettaa oikea lämpökäyrä. Säätö, jos sisällä on liian kylmä Jos ulkolämpötila on alle 0 C: Lisää käyrän kaltevuusarvoa parilla asteella. Odota sitten vuorokauden verran saadaksesi selville, onko lisäsäätö tarpeen. Jos ulkolämpötila on yli 0 C: Lisää käyrän säätöarvoa parilla asteella. Odota sitten vuorokauden verran saadaksesi selville, onko lisäsäätö tarpeen. Säätö, jos sisällä on liian lämmin Jos ulkolämpötila on alle 0 C: Vähennä käyrän kaltevuusarvoa parilla asteella. Odota sitten vuorokauden verran saadaksesi selville, onko lisäsäätö tarpeen. Jos ulkolämpötila on yli 0 C: Vähennä käyrän säätöarvoa parilla asteella. Odota sitten vuorokauden verran saadaksesi selville, onko lisäsäätö tarpeen.! Liian matalaksi säädetty arvo voi johtaa siihen, että haluttua huonelämpötilaa ei saavuteta. Silloin lämpökäyrä voidaan säätää yllä esitetyllä tavalla tarpeen mukaan. Kun perusarvo on kutakuinkin oikein asetettu, lämpökäyrää voidaan hienosäätää suoraan perusvalikon kohdassa Huonelämpötila. Käyrän kaltevuuden ja käyrän säädön kuvaus Kaltevuus 50: Valittava arvo on pattereihin lähtevän veden lämpötila, kun ulkolämpötila on -15 C, esim. 50 C. Matalampi arvo valitaan silloin, kun pattereiden pinta-ala järjestelmässä on suuri (ns. matalan lämpötilan järjestelmä). Lattialämmityksessä tarvitaan matalia lämpötiloja, joten arvoksi on silloin valittava pieni luku. Mikäli käytössä on korkean lämpötilan järjestelmä, täytyy arvoa nostaa, jotta saataisiin riittävä sisälämpötila. Käyrän säätö 0: Käyrän säätö tarkoittaa, että lämpötilaa voidaan nostaa tai laskea tietyssä ulkolämpötilassa. Käyrän säätö 0 tarkoittaa 50 C lähtölämpötilaa, kun ulkolämpötila on 15 C. Käyrän säätö -5 tarkoittaa 45 C lähtölämpötilaa, kun ulkolämpötila on 15 C. Esimerkki: Kaltevuus 50 tarkoittaa, että pattereihin lähtevän veden lämpötila on 50 C, kun ulkolämpötila on -15 C (kun käyrän säätö on 0). Kun säätö on +5, tulee lämpötilaksi 55 C. Käyrä nousee 5 C:lla kaikilla ulkolämpötiloilla, tämä tarkoittaa sitä, että käyrä muuttuu samanaikaisesti 5 C. CTC EcoZenith i250 9

10 Yleistä Esimerkki lämpökäyröistä Alla olevat kaaviot osoittavat, miten lämpökäyrä muuttuu, kun käyrän kaltevuutta muutetaan. Käyrän kaltevuus kertoo pattereiden lämmöntarpeesta eri ulkolämpötiloilla. Menoveden lämpötila Käyrän kaltevuus Käyrän kaltevuudeksi asetettava arvo on menoveden lämpötila, kun ulkolämpötila on -15 C. Käyrän säätö Käyrää voidaan suuntaissiirtää (Säätö) niin monta astetta, että se voidaan mukauttaa eri järjestelmiin/taloihin. Kaltevuus 50 C Säätö +5 C Kaltevuus 50 C Säätö 0 C Menoveden lämpötila Ulkolämpötila Lämpö pois, ulko Esimerkki Käyrän kaltevuus 60 C Käyrän säätö 0 C Tässä esimerkissä suurimmaksi mahdolliseksi menoveden lämpötilaksi on säädetty 55 C. Pienin sallittu lähtölämpötila on 27 C (esimerkiksi kesän kellarilämpötila tai kylpyhuoneen lattiapiirit). Menoveden lämpötila Ulkolämpötila Lämpö pois, ulko Ulkolämpötila 10 CTC EcoZenith i250

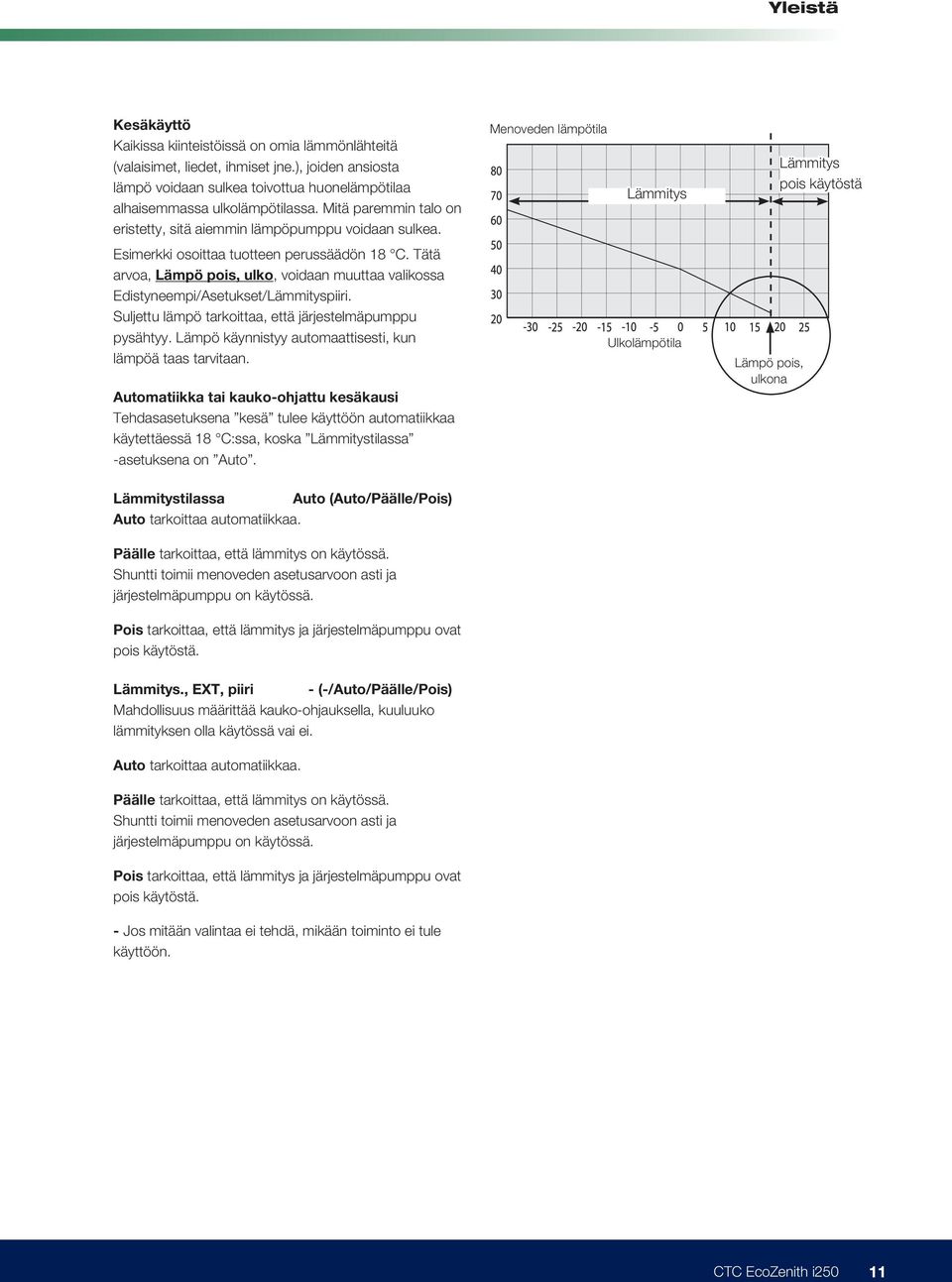

11 Yleistä Kesäkäyttö Kaikissa kiinteistöissä on omia lämmönlähteitä (valaisimet, liedet, ihmiset jne.), joiden ansiosta lämpö voidaan sulkea toivottua huonelämpötilaa alhaisemmassa ulkolämpötilassa. Mitä paremmin talo on eristetty, sitä aiemmin lämpöpumppu voidaan sulkea. Menoveden lämpötila Lämmitys Lämmitys pois käytöstä Esimerkki osoittaa tuotteen perussäädön 18 C. Tätä arvoa, Lämpö pois, ulko, voidaan muuttaa valikossa Edistyneempi/Asetukset/Lämmityspiiri. Suljettu lämpö tarkoittaa, että järjestelmäpumppu pysähtyy. Lämpö käynnistyy automaattisesti, kun lämpöä taas tarvitaan. Automatiikka tai kauko-ohjattu kesäkausi Tehdasasetuksena kesä tulee käyttöön automatiikkaa käytettäessä 18 C:ssa, koska Lämmitystilassa -asetuksena on Auto. Ulkolämpötila Lämpö pois, ulkona Lämmitystilassa Auto (Auto/Päälle/) Auto tarkoittaa automatiikkaa. Päälle tarkoittaa, että lämmitys on käytössä. Shuntti toimii menoveden asetusarvoon asti ja järjestelmäpumppu on käytössä. tarkoittaa, että lämmitys ja järjestelmäpumppu ovat pois käytöstä. Lämmitys., EXT, piiri - (-/Auto/Päälle/) Mahdollisuus määrittää kauko-ohjauksella, kuuluuko lämmityksen olla käytössä vai ei. Auto tarkoittaa automatiikkaa. Päälle tarkoittaa, että lämmitys on käytössä. Shuntti toimii menoveden asetusarvoon asti ja järjestelmäpumppu on käytössä. tarkoittaa, että lämmitys ja järjestelmäpumppu ovat pois käytöstä. - Jos mitään valintaa ei tehdä, mikään toiminto ei tule käyttöön. CTC EcoZenith i250 11

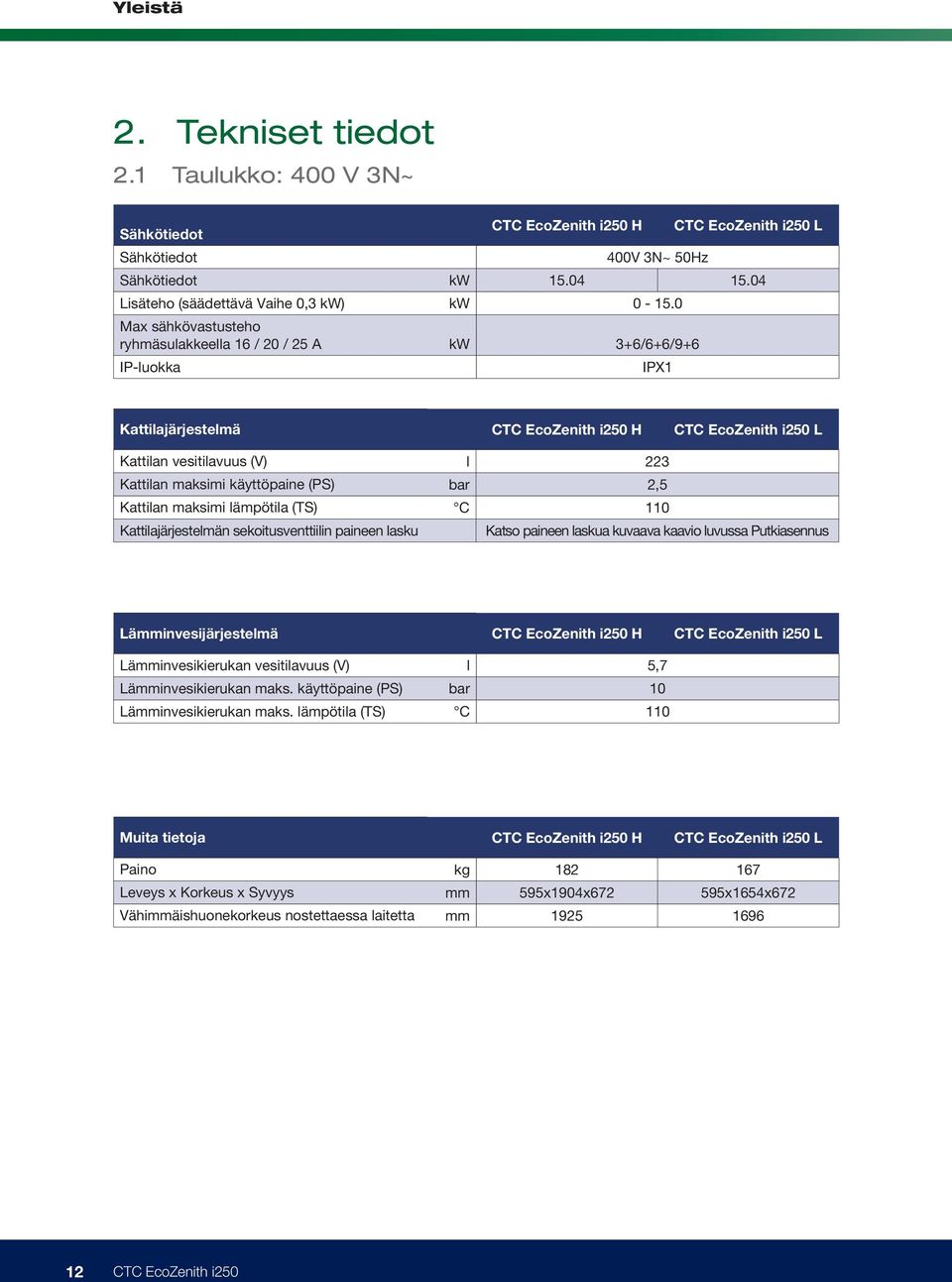

12 Yleistä 2. Tekniset tiedot 2.1 Taulukko: 400 V 3N~ Sähkötiedot Sähkötiedot Sähkötiedot Lisäteho (säädettävä Vaihe 0,3 kw) Max sähkövastusteho ryhmäsulakkeella 16 / 20 / 25 A IP-luokka CTC EcoZenith i250 H CTC EcoZenith i250 L 400V 3N~ 50Hz kw kw kw 3+6/6+6/9+6 IPX1 Kattilajärjestelmä CTC EcoZenith i250 H CTC EcoZenith i250 L Kattilan vesitilavuus (V) Kattilan maksimi käyttöpaine (PS) Kattilan maksimi lämpötila (TS) Kattilajärjestelmän sekoitusventtiilin paineen lasku l 223 bar 2,5 C 110 Katso paineen laskua kuvaava kaavio luvussa Putkiasennus Lämminvesijärjestelmä CTC EcoZenith i250 H CTC EcoZenith i250 L Lämminvesikierukan vesitilavuus (V) l 5,7 Lämminvesikierukan maks. käyttöpaine (PS) bar 10 Lämminvesikierukan maks. lämpötila (TS) C 110 Muita tietoja CTC EcoZenith i250 H CTC EcoZenith i250 L Paino Leveys x Korkeus x Syvyys Vähimmäishuonekorkeus nostettaessa laitetta kg mm 595x1904x x1654x672 mm CTC EcoZenith i250

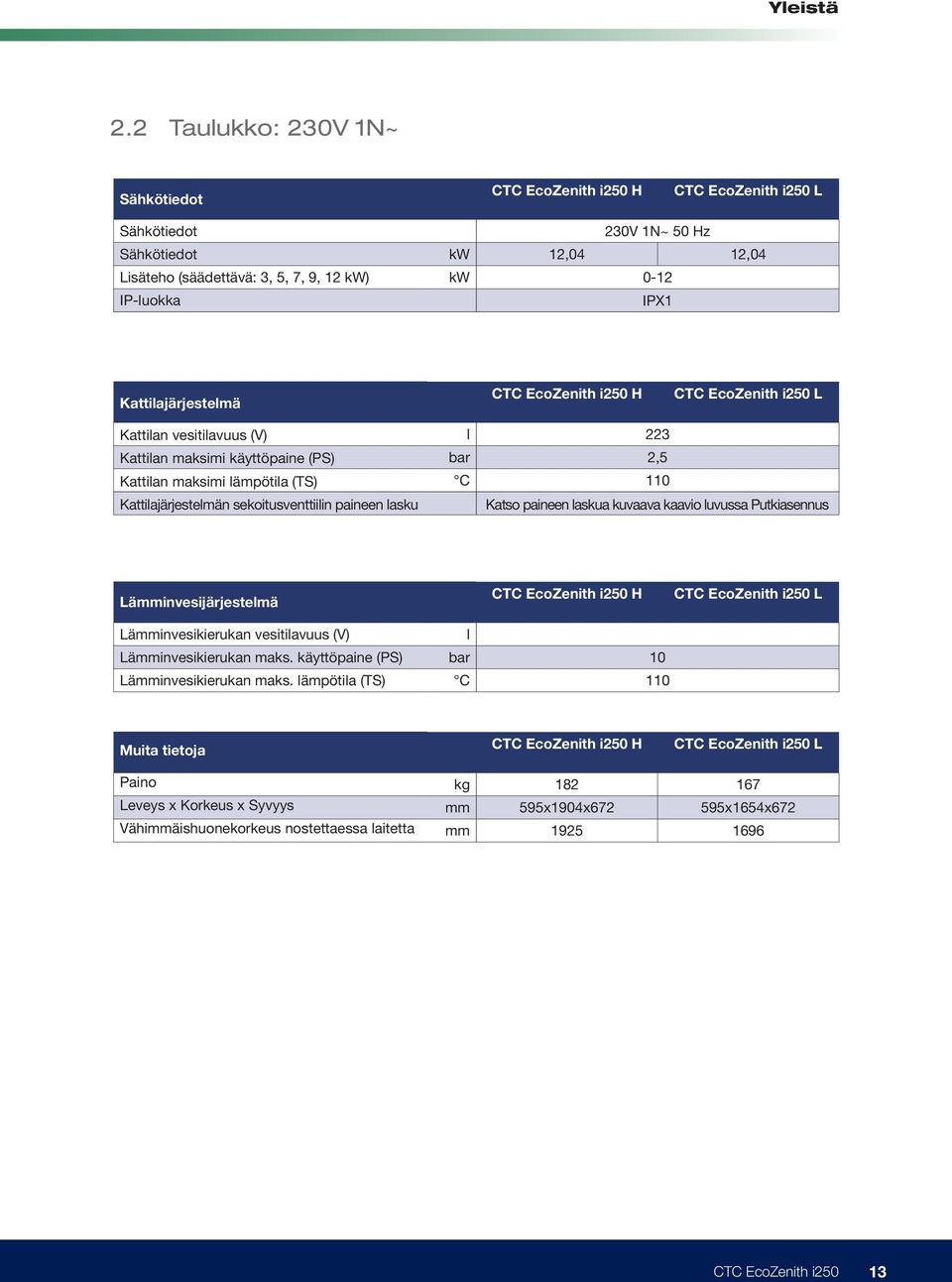

13 Yleistä 2.2 Taulukko: 230V 1N~ Sähkötiedot CTC EcoZenith i250 H CTC EcoZenith i250 L Sähkötiedot Sähkötiedot Lisäteho (säädettävä: 3, 5, 7, 9, 12 kw) IP-luokka 230V 1N~ 50 Hz kw 12,04 12,04 kw 0-12 IPX1 Kattilajärjestelmä CTC EcoZenith i250 H CTC EcoZenith i250 L Kattilan vesitilavuus (V) Kattilan maksimi käyttöpaine (PS) Kattilan maksimi lämpötila (TS) Kattilajärjestelmän sekoitusventtiilin paineen lasku l 223 bar 2,5 C 110 Katso paineen laskua kuvaava kaavio luvussa Putkiasennus Lämminvesijärjestelmä Lämminvesikierukan vesitilavuus (V) Lämminvesikierukan maks. käyttöpaine (PS) Lämminvesikierukan maks. lämpötila (TS) CTC EcoZenith i250 H l bar 10 C 110 CTC EcoZenith i250 L Muita tietoja CTC EcoZenith i250 H CTC EcoZenith i250 L Paino Leveys x Korkeus x Syvyys Vähimmäishuonekorkeus nostettaessa laitetta kg mm 595x1904x x1654x672 mm CTC EcoZenith i250 13

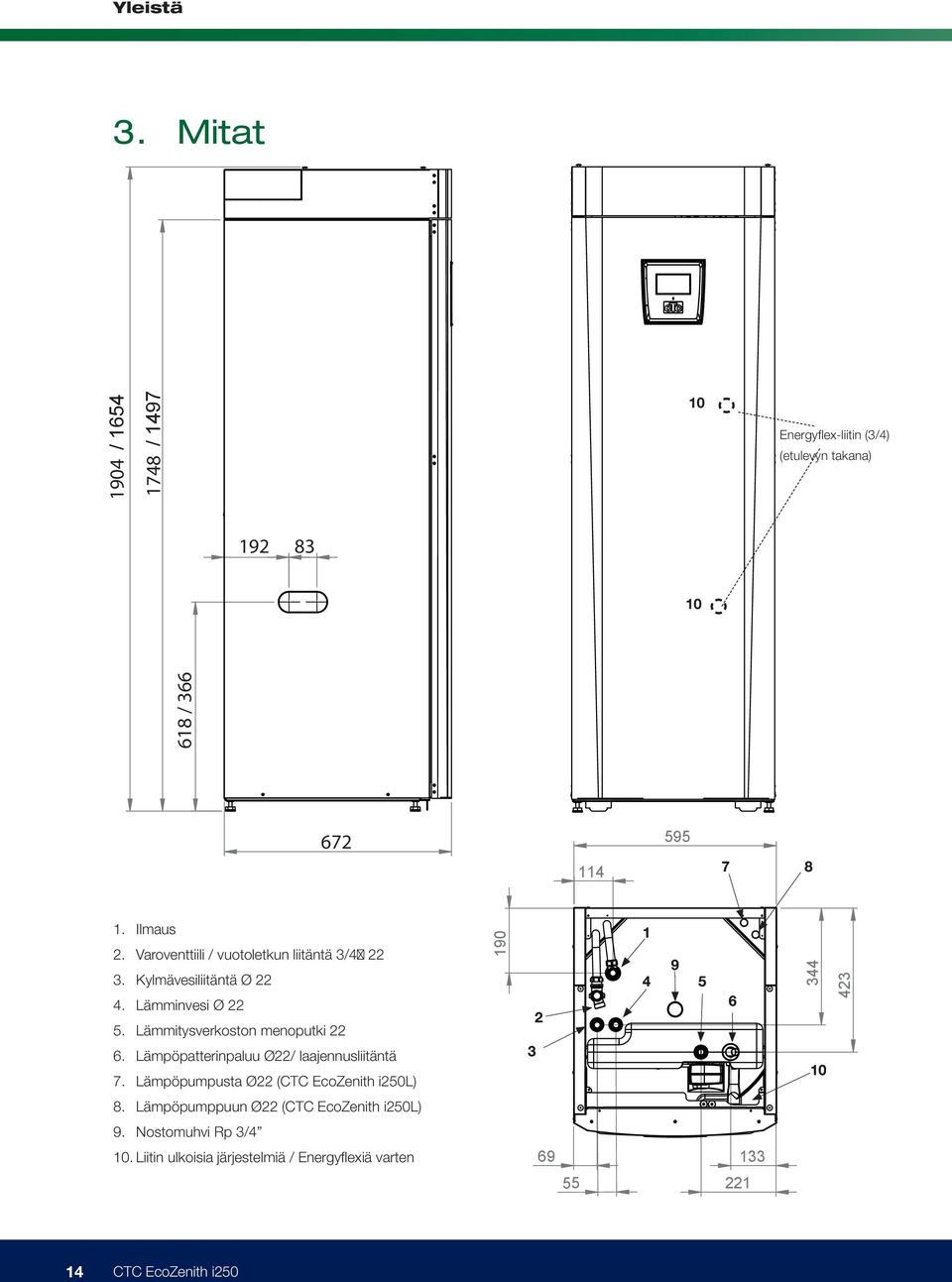

14 Yleistä 3. Mitat 1904 / / Energyflex-liitin (3/4) (etulevyn takana) / Ilmaus 2. Varoventtiili / vuotoletkun liitäntä 3/ Kylmävesiliitäntä Ø Lämminvesi Ø Lämmitysverkoston menoputki Lämpöpatterinpaluu Ø22/ laajennusliitäntä 7. Lämpöpumpusta Ø22 (CTC EcoZenith i250l) Lämpöpumppuun Ø22 (CTC EcoZenith i250l) 9. Nostomuhvi Rp 3/4 10. Liitin ulkoisia järjestelmiä / Energyflexiä varten CTC EcoZenith i250

15 Yleistä 4. CTC EcoZenith i250:n rakenne Alla oleva kuva esittää CTC EcoZenith i250 -laitteen rakenteen pääpiirteissään. Lämpöpumpun ollessa liitettynä ilman, kallion tai maan energia siirretään jäähdytysjärjestelmään. Kompressori nostaa lämpötilan käyttökelpoiselle tasolle. Sitten energia syötetään lämmitys- ja lämminvesijärjestelmään. Sisäänrakennetut sähkövastukset auttavat, kun huippulämpöä tarvitaan tai kun lämpöpumppu ei ole käytössä. Lämpöpumppuputket CTC EcoZenith i250 L sisältää liitäntäputkia yläliitäntää varten Käyttövesiliitännät Tähän liitetään talon tulovesiputki. Kylmä vesi johdetaan alas ja esilämmitetään lämmityskierukan alaosassa. Shunttiventtiili kahdelle lämmönlähteelle Automaattinen shunttiventtiili valvoo koko ajan, että lämmitysverkostoon lähtevän veden lämpötila on tasainen. Yläosa Kierukan yläosassa lämminvesi jälkilämmitetään haluttuun lämpötilaan. Eristäminen Kattila-astia on eristetty polyuretaanivaahdolla lämpöhävikin ehkäisemiseksi. Lämminvesikierukka EcoZenith i250 on varustettu runsaasti mitoitetulla kampakuparikierukalla. Koska lämminvettä ei varastoida, Legionella-bakteerin vaaraa ei ole. Alaosa Kierukan alaosassa lämminvesi esilämmitetään. Suurin osa kierukasta sijaitsee tässä osassa. Ylempi sähkövastus Sisäänrakennettu ylempi sähkövastus. Lämpöpumppuun liitettynä vastus toimii lisälämmönlähteenä. Alempi sähkövastus Sisäänrakennettu alempi sähkövastus. Tätä ei käytetä normaalikäytössä, kun lämpöpumppu on kytketty. Laajennusliitäntä 15 mm Virtauksenvaihtaja Lämpöpumpusta tuleva lämmitetty vesi lämmittää vuorotellen säiliön ylä- ja alaosaa. Tyhjennyksen/paisuntaastian liitäntä Näiden kahden laitteen alaosassa olevan liitännän kautta kattilan ja lämmitysjärjestelmän vesi voidaan tyhjentää ja paisuntaastia voidaan liittää. Latauspumppu Latauspumppu, jonka kierrosluku on säädettävissä, siirtää kylmän veden kattilasta lämpöpumppuun, jossa ilmasta tai kalliosta/maasta peräisin oleva energia otetaan talteen ja johdetaan takaisin kattilaan. Kattilan mukana toimitetaan kiertovesipumppu enintään 12 kw:n lämpöpumppuja varten! CTC EcoZenith i250 15

16 Yleistä 5. Parametriluettelo Lämmitysjärjestelmä Tehtaalla asetettu arvo Asetettu arvo Max menovesi ºC 55 Min menovesi ºC Off Lämpö pois, ulko ºC 18 Lämmitys pois, aika 120 Käyrä kaltevuus ºC 50 Käyrä säätö ºC 0 Yöpudotus C 5 Huonelämmön lasku ºC -2 Menovesi lasku ºC -3 Hälytys alhainen huone C 5 Menovesi ohjaus LV nosto Ei Kyllä Lämpöpumppu CTC EcoPart Tehtaalla asetettu arvo Asetettu arvo Kompressori: Lukittu Liuospumppu Auto Sähkö tariffi LP Minimun run time 6 Lämpöpumppu CTC EcoAir Tehtaalla asetettu arvo Asetettu arvo Kompressori Tukossa Min. ulkolämp. ºC -15 Sähkö tariffi LP Minimun run time 6 Sähkövastus Tehtaalla asetettu arvo Asetettu arvo Sähkövastus ºC 50 Sähkövastus huippu ºC 57 Sähkövastus lisä LKV ºC 60 Sähkövastus max kw 5.5 Alatankki ºC 55 Alatankki kw 6.0 Shuntin viive 180 Pääsulake A 20 Syöttöjännite 3 x 400 V Sähkötariffi Ylätankki Tehtaalla asetettu arvo Asetettu arvo Stop lämpö LP ºC Enint. Start/stop ero ylä ºC 7 Max aika ylätankki 20 Max aika alatankki CTC EcoZenith i250

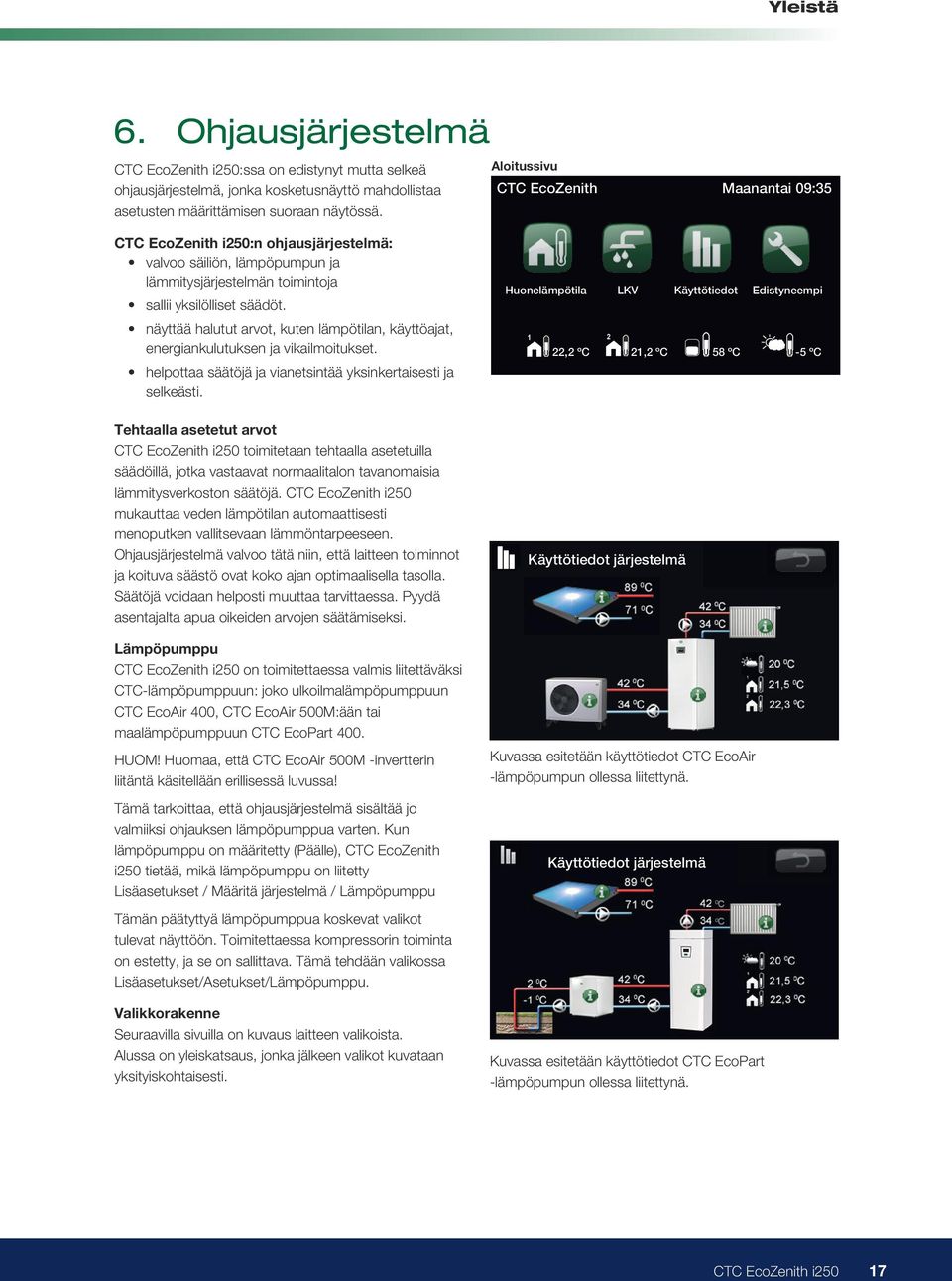

17 Huonelämpötilan asetukset Yleistä 6. Ohjausjärjestelmä CTC EcoZenith i250:ssa on edistynyt mutta selkeä ohjausjärjestelmä, jonka kosketusnäyttö mahdollistaa asetusten määrittämisen suoraan näytössä. CTC EcoZenith i250:n ohjausjärjestelmä: valvoo säiliön, lämpöpumpun ja lämmitysjärjestelmän toimintoja sallii yksilölliset säädöt. näyttää halutut arvot, kuten lämpötilan, käyttöajat, energiankulutuksen ja vikailmoitukset. helpottaa säätöjä ja vianetsintää yksinkertaisesti ja selkeästi. Tehtaalla asetetut arvot CTC EcoZenith i250 toimitetaan tehtaalla asetetuilla säädöillä, jotka vastaavat normaalitalon tavanomaisia lämmitysverkoston säätöjä. CTC EcoZenith i250 mukauttaa veden lämpötilan automaattisesti menoputken vallitsevaan lämmöntarpeeseen. Ohjausjärjestelmä valvoo tätä niin, että laitteen toiminnot ja koituva säästö ovat koko ajan optimaalisella tasolla. Säätöjä voidaan helposti muuttaa tarvittaessa. Pyydä asentajalta apua oikeiden arvojen säätämiseksi. Lämpöpumppu CTC EcoZenith i250 on toimitettaessa valmis liitettäväksi CTC-lämpöpumppuun: joko ulkoilmalämpöpumppuun CTC EcoAir 400, CTC EcoAir 500M:ään tai maalämpöpumppuun CTC EcoPart 400. HUOM! Huomaa, että CTC EcoAir 500M -invertterin liitäntä käsitellään erillisessä luvussa! Tämä tarkoittaa, että ohjausjärjestelmä sisältää jo valmiiksi ohjauksen lämpöpumppua varten. Kun lämpöpumppu on määritetty (Päälle), CTC EcoZenith i250 tietää, mikä lämpöpumppu on liitetty Lisäasetukset / Määritä järjestelmä / Lämpöpumppu Tämän päätyttyä lämpöpumppua koskevat valikot tulevat näyttöön. Toimitettaessa kompressorin toiminta on estetty, ja se on sallittava. Tämä tehdään valikossa Lisäasetukset/Asetukset/Lämpöpumppu. Huonelämpötila Lämmityspiiri 1 Lämmityspiiri 1 Kyllä Huoneanturi Lämmityspiiri 1 1 Kyllä Tyyppi Langaton Tomintatesti Lämmityspiiri 2 (50) Irrota Tila Yhteys Aloitussivu Signaali voimakkuus Perusvalikko Akku 85% CTC Versio EcoZenith x0102 Maanantai 09:35 Yöpudotus Loma-aika Käyttöveden lämmön valinta Huonelämpötila LKV Käyttötiedot Edistyneempi LKV Hetkellinen 1 lisä 2 LKV 22,2 ºC 21,2 ºC 0.0 tunti 58 ºC -5 ºC Päälle Lämpötila Normaali Asetukset Viilennys Huonelämpötilan Yhteinen lämmitys/viilennys asetukset Ei Kondenssisuojattu järj. Ei Huonelämpötila viilennys 25.0 Smart halpasähkö C Viikko ohjelma1 Smart ylikapasiteetti C 2 Lämmityspiiri 1 Tietoja lämmitysjärjestelmästä Lämmityspiiri 2 (50) Käyttötiedot järjestelmä Yöpudotus Määrittele SMS Aktivoi Kyllä Signaali voimakkuus Käyttöveden Puhelin numero lämmön 1 valinta Puhelin numero Korttiversio 1 1 Ohjelmaversio LKV 1 9 Hetkellinen lisä Kuvassa LKV esitetään käyttötiedot 0.0 CTC tunti EcoAir -lämpöpumpun Päälle ollessa liitettynä. Lisäasetusvalikko Lämpötila Normaali Edistyneempi Käyttötiedot järjestelmä Tietoja lämmitysjärjestelmästä Viikko ohjelma Versio Käyttötiedot näyttökortti: järjestelmä Versio LP ohjauskortti: Loma-aika Aika & Kieli Asetukset Määrittele järjest Huolto Aset. Lataus kä Lataus py Lataus ºC Testi Pumppu yl Lämpötilat H-tankki (B Huon Lämmitysp Viilennys Yö Valikkorakenne Seuraavilla sivuilla on kuvaus laitteen valikoista. Alussa on yleiskatsaus, jonka jälkeen valikot kuvataan yksityiskohtaisesti. Kuvassa esitetään käyttötiedot CTC EcoPart -lämpöpumpun ollessa liitettynä. Lisäasetusvalikko Edistyneempi CTC EcoZenith i250 17

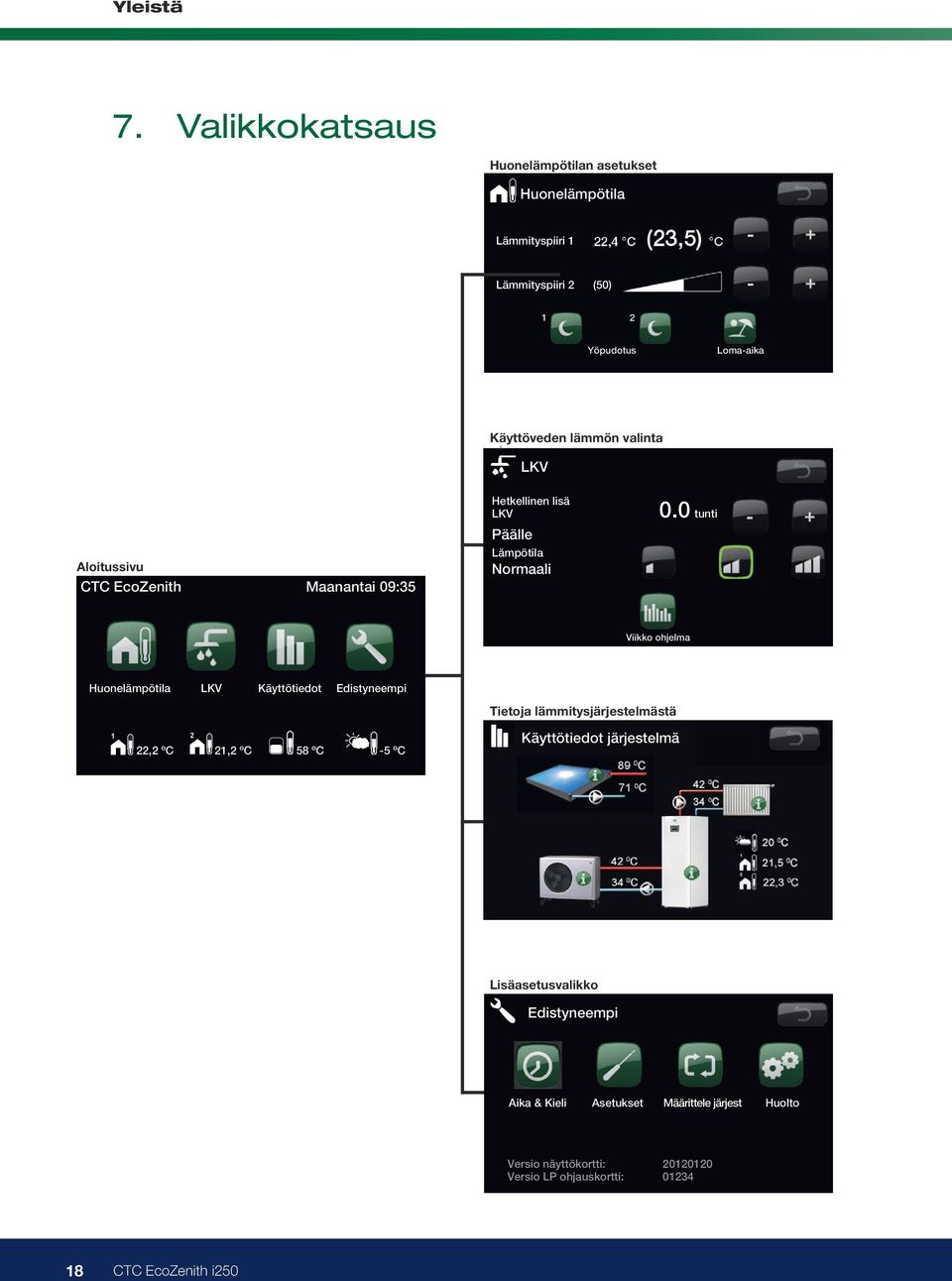

18 CTC EcoZenith Maanantai 09:35 Yleistä 7. Valikkokatsaus Perusvalikko Aloitussivu CTC EcoZenith Maanantai 09:35 Huonelämpötila LKV Käyttötiedot Edistyneempi 22,2 ºC 21,2 ºC 58 ºC -5 ºC Huonelämpötila LKV Käyttötiedot Edistyneempi Huonelämpötila LKV Käyttötiedot Edistyneempi Huonelämpötila LKV Käyttötiedot Edistyneempi Huonelämpötila LKV Käyttötiedot Edistyneempi 22,2 ºC 21,2 ºC 58 ºC -5 ºC 22,2 ºC 21,2 ºC 58 ºC -5 ºC 22,2 ºC 21,2 ºC 58 ºC -5 ºC 22,2 ºC 21,2 ºC 58 ºC -5 ºC 1 Huonelämpötilan 2 asetukset Huonelämpötilan asetukset 1 Huonelämpötilan 2 Huonelämpötila asetukset Huonelämpötilan asetukset Huonelämpötila Lämmityspiiri Huonelämpötila 1 Lämmityspiiri 1 Lämmityspiiri 1 Lämmityspiiri 21 (50) Lämmityspiiri 2 (50) Lämmityspiiri (50) 2 Lämmityspiiri (50) 2 1 Yöpudotus 2 1 Yöpudotus 2 Yöpudotus Yöpudotus Käyttöveden lämmön valinta Käyttöveden lämmön lämmön valinta valinta Käyttöveden LKV lämmön valinta Käyttöveden LKV lämmön valinta LKV Loma-aika Loma-aika Loma-aika Loma-aika Hetkellinen lisä LKV 0.0 tunti Hetkellinen LKV lisä Hetkellinen LKV Päälle 1 lisä tunti LKV Päälle Lämpötila Hetkellinen lisä 0.0 tunti Päälle LKV 0.0 tunti Lämpötila Normaali Lämpötila Normaali Päälle Yöpudotus lämmityspiiri Normaali Lämpötila Viikko ohjelma Päivittäin YP Normaali Maanantai Tiistai Viikko ohjelma Keskiviikko Viikko ohjelma Torstai Viikko ohjelma Perjantai Lauantai Viikko ohjelma Sunnuntai Tietoja lämmitysjärjestelmästä Tietoja lämmitysjärjestelmästä Käyttötiedot Tietoja lämmitysjärjestelmästä järjestelmä Tietoja Käyttötiedot lämmitysjärjestelmästä järjestelmä Käyttötiedot järjestelmä Käyttötiedot Yöpudotus järjestelmä lämmitysjärj Huonelämpötilan asetukset Huonelämpötila Viikko ohjelma Ryhmä Laske Sunnuntai 22:00 Nosta Perjantai 14:00 Laske :00 Nosta :00 Lämmityspiiri 1 Lämmityspiiri 2 (50) Yöpudotus Loma-aika Lisäasetusvalikko Loma-aika Lisäasetusvalikko Lisäasetusvalikko Edistyneempi Lisäasetusvalikko Edistyneempi Lomajakso Edistyneempi Edistyneempi 3 päivää Käyttöveden lämmön valinta LKV Hetkellinen lisä LKV Päälle Lämpötila Normaali 18 CTC EcoZenith i tunti Viikko ohjelma Aika & Kieli Asetukset Määrittele järjest Huolto Aika & Kieli Asetukset Määrittele järjest Huolto Aika & Kieli Asetukset Määrittele järjest Huolto Aika & Kieli Asetukset Määrittele järjest Huolto Versio näyttökortti: Versio LP ohjauskortti: Versio näyttökortti: Vilkoittain LKV Versio näyttökortti: LP ohjauskortti: Versio Versio LP näyttökortti: ohjauskortti: Vilkko ohjelma Päivittäin LKV Versio LP ohjauskortti: Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai

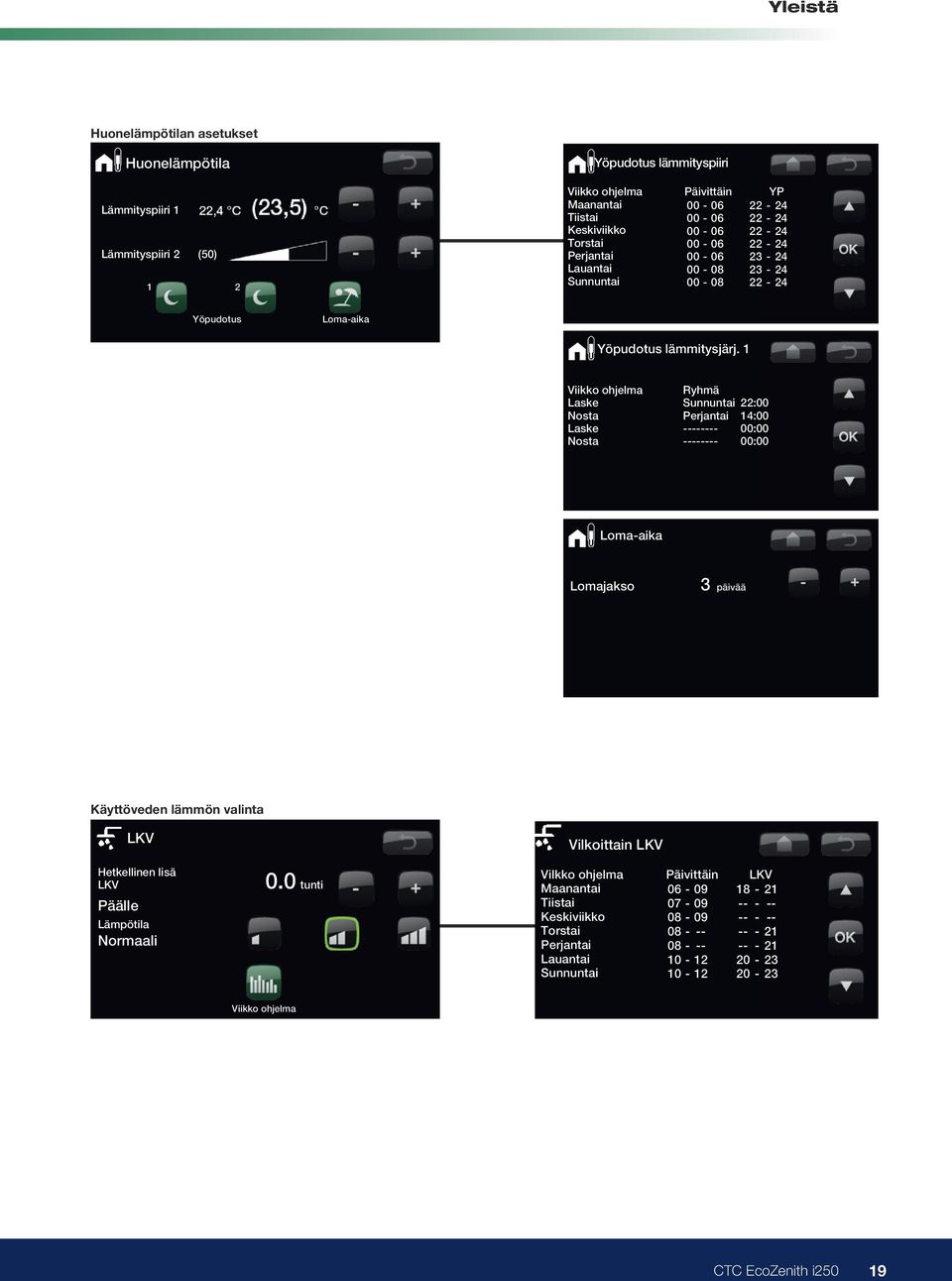

19 Huonelämpötila LKV Käyttötiedot Edistyneempi Perjantai Lauantai Sunnuntai Yleistä 22,2 ºC 21,2 ºC 58 ºC -5 ºC Yöpudotus lämmitysjärj. 1 Huonelämpötilan asetukset Perusvalikko Huonelämpötila CTC EcoZenith Maanantai 09: Lämmityspiiri 1 rusvalikko TC EcoZenith Maanantai 09:35 Lämmityspiiri 2 (50) Huonelämpötila 1 LKV 2 Käyttötiedot Edistyneempi Perusvalikko CTC EcoZenith Maanantai 09:35 Yöpudotus Käyttöveden lämmön valinta Viikko ohjelma Loma-aika 22,2 ºC 21,2 ºC 58 ºC -5 ºC uonelämpötila LKV Käyttötiedot Edistyneempi Huonelämpötila LKV LKV Käyttötiedot Edistyneempi 22,2 Huonelämpötilan ºC 21,2 asetukset ºC 58 ºC -5 ºC Hetkellinen lisä Huonelämpötila LKV 0.0 tunti 22,2 ºC 21,2 ºC 58 ºC -5 ºC Päälle Lämmityspiiri Lämpötila1 onelämpötilan asetukset Normaali Huonelämpötila Lämmityspiiri 2 (50) ämmityspiiri 1 Huonelämpötilan asetukset Huonelämpötila Lämmityspiiri 1 ämmityspiiri 2 (50) Tietoja lämmitysjärjestelmästä Lämmityspiiri Käyttötiedot 2 (50) järjestelmä Käyttöveden lämmön valinta LKV Yöpudotus Yöpudotus Loma-aika Hetkellinen lisä Yöpudotus Loma-aika LKV 0.0 tunti Päälle yttöveden lämmön Lämpötila valinta Normaali Käyttöveden lämmön valinta valinta LKV LKV etkellinen lisä V Hetkellinen lisä0.0 tunti Viikko ohjelma LKV 0.0 tunti äälle Lisäasetusvalikko Päälle mpötila Lämpötila ormaali Normaali Edistyneempi Tietoja lämmitysjärjestelmästä Käyttötiedot järjestelmä Viikko ohjelma Viikko ohjelma Aika & Kieli Asetukset Määrittele järjest Huolto toja lämmitysjärjestelmästä Tietoja lämmitysjärjestelmästä Versio näyttökortti: Versio Käyttötiedot LP ohjauskortti: järjestelmä Käyttötiedot järjestelmä Lisäasetusvalikko Edistyneempi Loma-aika Viikko ohjelma Ryhmä Laske Sunnuntai 22:00 Nosta Perjantai 14:00 Laske :00 Nosta :00 Yöpudotus lämmityspiiri Viikko ohjelma Päivittäin YP Maanantai Yöpudotus Tiistai lämmityspiiri Keskiviikko Torstai 2 Loma-aika Viikko Perjantai ohjelma Päivittäin YP Maanantai Lauantai TiistaiSunnuntai KeskiviikkoLomajakso Yöpudotus 00 lämmityspiiri päivää Torstai Perjantai Viikko ohjelma Päivittäin YP Lauantai Maanantai SunnuntaiTiistai Yöpudotus lämmitysjärj Keskiviikko Torstai Perjantai Viikko ohjelma Ryhmä Lauantai Laske Sunnuntai : Sunnuntai Nosta Perjantai : Yöpudotus lämmitysjärj. 1 1 Laske :00 Nosta Vilkoittain LKV 00:00 Viikko ohjelma Vilkko ohjelma Ryhmä Päivittäin LKV Laske Maanantai Yöpudotus Sunnuntai lämmitysjärj : Nosta Tiistai Perjantai 07 14: Laske Keskiviikko : Viikko Torstai ohjelma Ryhmä Nosta :00 Laske Perjantai Loma-aika Sunnuntai : Nosta Lauantai Perjantai : Laske Sunnuntai : Nosta :00 Lomajakso 3 päivää Loma-aika Käyttötiedot EcoZenith Tila LP ylempi Loma-aika Ylätankki ºC 49 (58) Lomajakso Alatankki ºC 3 päivää 42 (45) Sähköteho kw Virta L1/L2/L Lomajakso 3 päivää Term. Ohjaus P./ºC 32 Allas Vilkoittain ºC LKV 0(22) Käyttötiedot Käyttötiedot EcoZenith EcoZenith Käyttöhistoria Vilkko ohjelma Päivittäin LKV Lämmitysjärj. Maanantai Tiistai Keskiviikko Torstai Perjantai LauantaiKäyttötiedot 10 läm.järjestelmä Vilkoittain Sunnuntai LKV T ºC Vilkoittain LKV Vilkko ohjelma Päivittäin LKV Maanantai Vilkko 40 ohjelma Päivittäin LKV Tiistai Maanantai Tiistai 20 Keskiviikko Keskiviikko Käyttötiedot EcoZenith Torstai Torstai Perjantai Tila Perjantai LP 08 ylempi Lauantai Ylätankki -20 Lauantai ºC (58) Sunnuntai Alatankki Sunnuntai ºC (45) Sähköteho kw Ulkona Huone Menov1 Paluu Huone2 Menov2 Käyttöhistoria Virta L1/L2/L Term. Ohjaus P./ºC 32 Allas ºC 0(22) Tila LP ylempi Tila LP ylempi Ylätankki ºC 49 (58) Ylätankki Alatankki ºC ºC 49 (58) 42 (45) Alatankki Sähköteho ºC kw 42 (45) Käyttöhistoria Sähköteho Käyttötiedot Virta kw L1/L2/L3 läm.järjestelmä Käyttöhistoria Virta T L1/L2/L3 ºC Term. Ohjaus P./ºC Term. 60 Ohjaus Allas P./ºC 32 0(22) Allas ºC 0(22) 40 Lämmitysjärj. 20 Lämmitysjärj. 0 Lämmitysjärj. T ºC -20 Käyttötiedot läm.järjestelmä T ºC CTC EcoZenith i250 Käyttötiedot läm.järjestelmä Ulkona Huone1 Menov1 Paluu Huone2 Menov

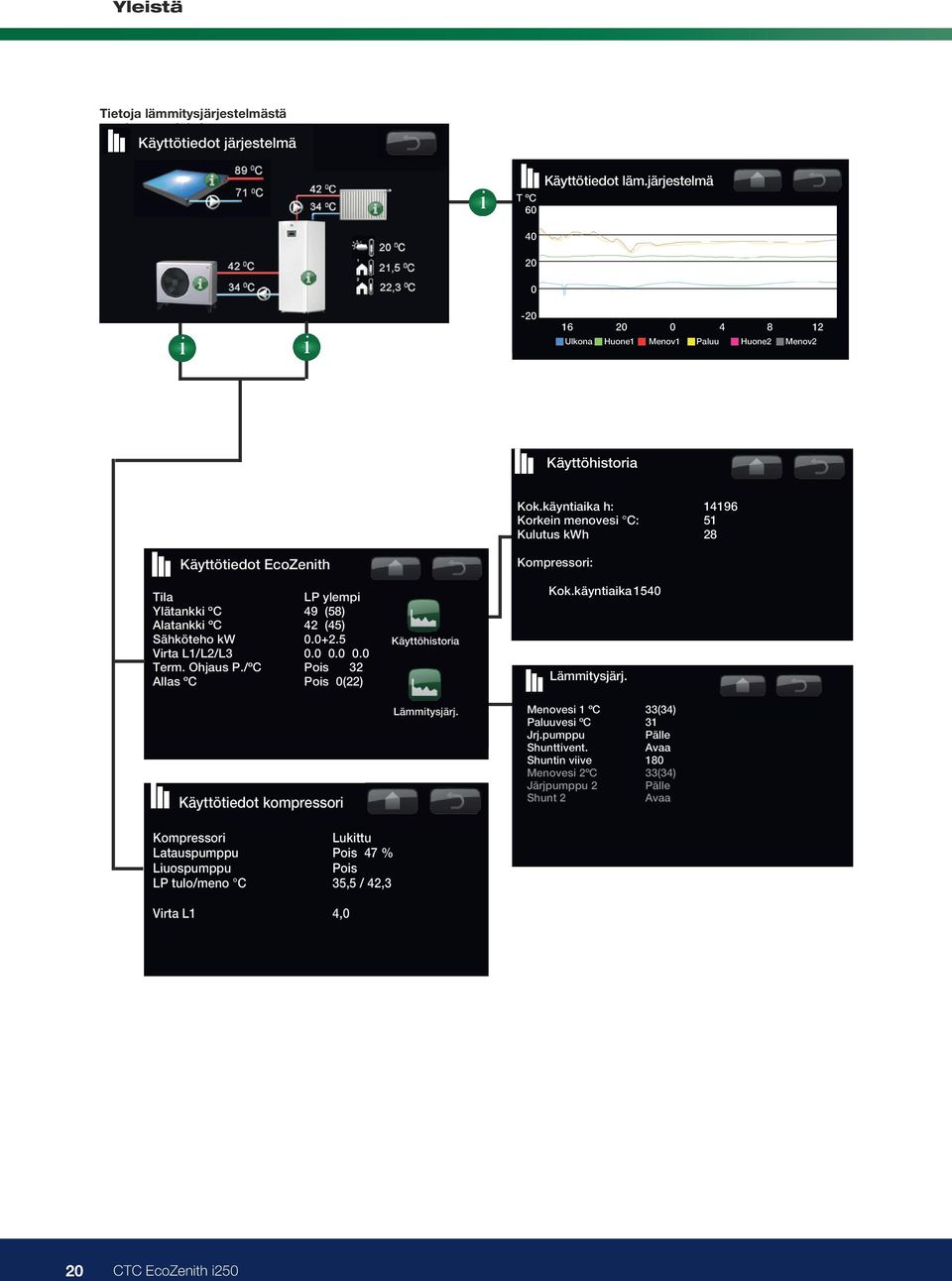

20 oja lämmitysjärjestelmästä Normaali Käyttötiedot Yleistä järjestelmä asetusvalikko Lämpötila Viikko ohjelma Ryhmä Laske Sunnuntai 22:00 Nosta Perjantai 14:00 Laske :00 Nosta :00 Viikko ohjelma Tietoja lämmitysjärjestelmästä Käyttötiedot Loma-aika järjestelmä Lomajakso Vilkoittain LKV Lisäasetusvalikko Aika & Kieli Asetukset Vilkko Määrittele ohjelma järjest Päivittäin Huolto LKV Edistyneempi Maanantai Tiistai Keskiviikko Versio näyttökortti: Torstai Versio LP ohjauskortti: Perjantai Lauantai udotus lämmityspiiri Aika & Sunnuntai Kieli Asetukset Määrittele järjest Huolto jelma Päivittäin YP ai ko Versio 22 näyttökortti: Versio LP ohjauskortti: Käyttötiedot EcoZenith Käyttöhistoria Tila - 24 LP ylempi i Ylätankki - 24 ºC 49 (58) Alatankki Kok.käyntiaika ºC h: 42 (45) Sähköteho Korkein menovesi kw C: Virta Kulutus L1/L2/L3 kwh Term. Ohjaus P./ºC 32 pudotus lämmitysjärj. 1Allas Kompressori: Määrittele ºC piiri 0(22) jelma ma-aika kso Edistyneempi oittain LKV T ºC 60 Kompressori Lukittu Latauspumppu % Liuospumppu 20 LP tulo/meno C 35,5 / 42,3 0 Virta L1 4,0 Lämmityspiiri päivää Lämmityspiiri 1 Kyllä Ulkona Huone1 Menov1 Paluu Huone2 Menov2 Huoneanturi 1 Kyllä Tyyppi Langaton Tomintatesti Irrota Asetukset Viilennys 20 CTC EcoZenith i250 Kielen asetus 3 päivää Piiri 1 Kok.käyntiaika Kyllä1540 Ryhmä Huoneanturi 1 Kyllä Sunnuntai Tyyppi 22:00 Langaton Perjantai 14: : :00 Käyttötiedot läm.järjestelmä Käyttötiedot kompressori Edistyneempi Yhteys Aika x :34 Päiväys hjelma Päivittäin LKV tai ko i i ai Edistyneempi 23 i Tila Signaali voimakkuus Akku 85% Versio Yhteinen lämmitys/viilennys i Ei Käyttöhistoria Lämmitysjärj. i Tiistai Kompressori Lukittu Käyttötiedot EcoZenith Keskiviikko Latauspumppu % Torstai Tila LP ylempi Liuospumppu Perjantai Ylätankki ºC 49 (58) LP tulo/meno C 35,5 / 42,3 Lauantai Alatankki ºC Sunnuntai 42 (45) Sähköteho kw Virta L1 Käyttöhistoria 4,0 Virta L1/L2/L Term. Ohjaus P./ºC 32 Allas ºC 0(22) Käyttötiedot EcoZenith Lämmitysjärj. Tila Edistyneempi LP ylempi Ylätankki ºC 49 (58) Alatankki ºC 42 (45) Sähköteho kw Aika Käyttöhistoria 21:34 Virta L1/L2/L3 Päiväys Käyttötiedot läm.järjestelmä Term. Ohjaus P./ºC T ºC Allas ºC 0(22) 60 Lämmitysjärj T ºC Edistyneempi 8 12 Ulkona Huone1 Menov1 Paluu Huone2 Menov2 40 Kielen asetus Käyttöhistoria Käyttötiedot läm.järjestelmä Svenska Nederlands English Ulkona Huone1 Menov1 Paluu Huone2 Menov2 Suomi Française Dansk Kok.käyntiaika h: Korkein menovesi C: 51 Kulutus kwh 28 Asetukset Kompressori: Lämmityspiiri 1 Lämmityspiiri 2 Kok.käyntiaika 1540 Lämpöpumppu Sähkövastus Ylätankki Kommunikaatio Viilennys Aurinkokeräimet Termostaatti ohjaus Käyttötiedot Lämmitysjärj. kompressori Allas Säästä omat asetuks. Kompressori Menovesi 1 ºC 33(34) Lukittu Hae omat asetukset Latauspumppu Paluuvesi ºC 31 Hae 47 tehdasasetukset % Liuospumppu Jrj.pumppu Pälle LP Shunttivent. tulo/meno C Avaa 35,5 / 42,3 Shuntin viive 180 Määrittele järjest Virta Menovesi L1 2ºC 33(34) 4,0 Järjpumppu 2 Pälle Shunt 2 Avaa Lämmityspiiri 1 Lämmityspiiri 2 Lämpöpumppu CTC SMS Viilennys Edistyneempi Aurinkokeräimet Termostaatti ohjaus Ei Allas (G50,G51,B50) Ei Aika 21:34 Kauko-ohjaus Päiväys Aset. Termostaatti ohjaus Lataus käynnistysero ºC 7 Lataus pysäytysero ºC Huolto 3 Lataus ºC 60 Edistyneempi Kielen asetus Toimintatesti Hälytys historia Tehdasasetukset koodi Kompr. pikakäynnistys Ohjelmiston päivitys, USB Kirjoita loki USB Tarkista virrantunnistimet Uudelleen asennus Svenska Nederlands English Deutsch Testi term. ohjaus Pumppu ylilat. (G46) Lämpötilat H-tankki Suomi (B6) ºC Française Dansk 32 Norsk Asetukset
