1 Pyöreä pilarimuotti SRS Kokoamisja käyttöohje Tuoteryhmä 6.3 Painos 3/4

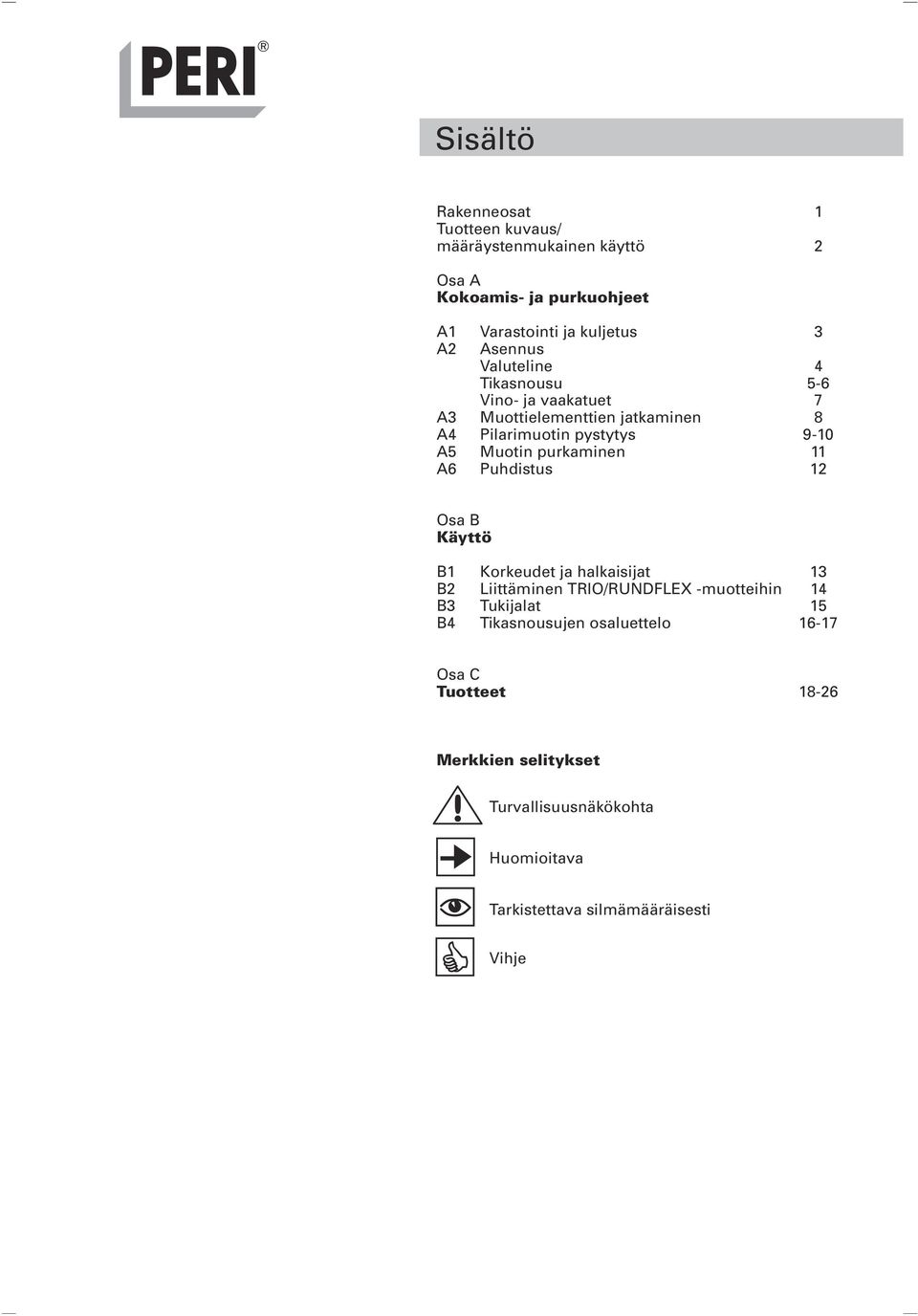

2 Sisältö Rakenneosat Tuotteen kuvaus/ määräystenmukainen käyttö Osa A Kokoamis- ja purkuohjeet A Varastointi ja kuljetus 3 A Asennus Valuteline 4 Tikasnousu 5-6 Vino- ja vaakatuet 7 A3 Muottielementtien jatkaminen 8 A4 Pilarimuotin pystytys 9- A5 Muotin purkaminen A6 Puhdistus Osa B Käyttö B Korkeudet ja halkaisijat 3 B Liittäminen TRIO/RUNDFLEX -muotteihin 4 B3 Tukijalat 5 B4 Tikasnousujen osaluettelo 6-7 Osa C Tuotteet 8-6 Merkkien selitykset Turvallisuusnäkökohta Huomioitava Tarkistettava silmämääräisesti Vihje

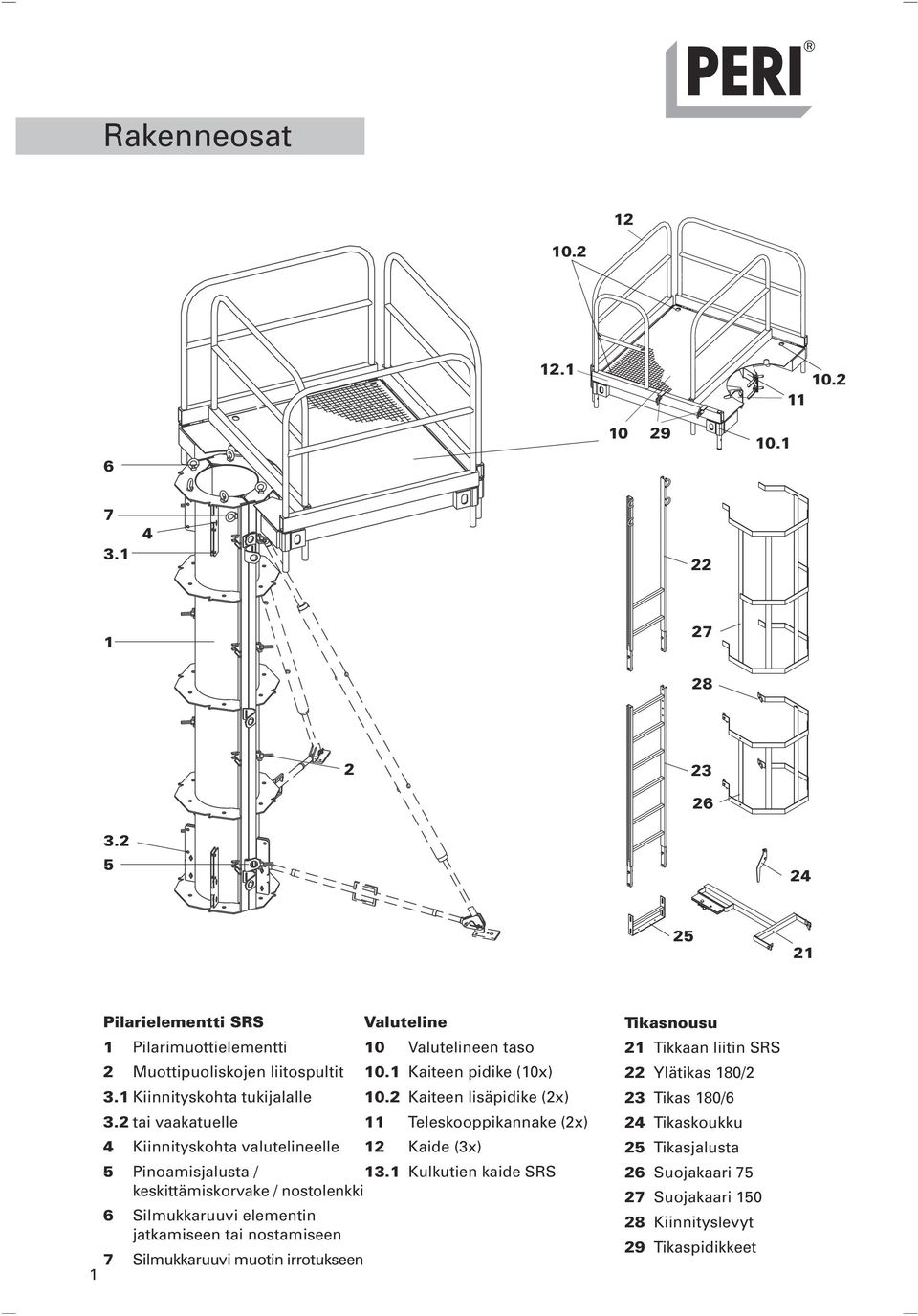

3 Rakenneosat Pilarielementti SRS Valuteline Pilarimuottielementti Valutelineen taso Muottipuoliskojen liitospultit. Kaiteen pidike (x) 3. Kiinnityskohta tukijalalle. Kaiteen lisäpidike (x) 3. tai vaakatuelle Teleskooppikannake (x) 4 Kiinnityskohta valutelineelle Kaide (3x) 5 Pinoamisjalusta / 3. Kulkutien kaide SRS keskittämiskorvake / nostolenkki 6 Silmukkaruuvi elementin jatkamiseen tai nostamiseen 7 Silmukkaruuvi muotin irrotukseen Tikasnousu Tikkaan liitin SRS Ylätikas 8/ 3 Tikas 8/6 4 Tikaskoukku 5 Tikasjalusta 6 Suojakaari 75 7 Suojakaari 5 8 Kiinnityslevyt 9 Tikaspidikkeet

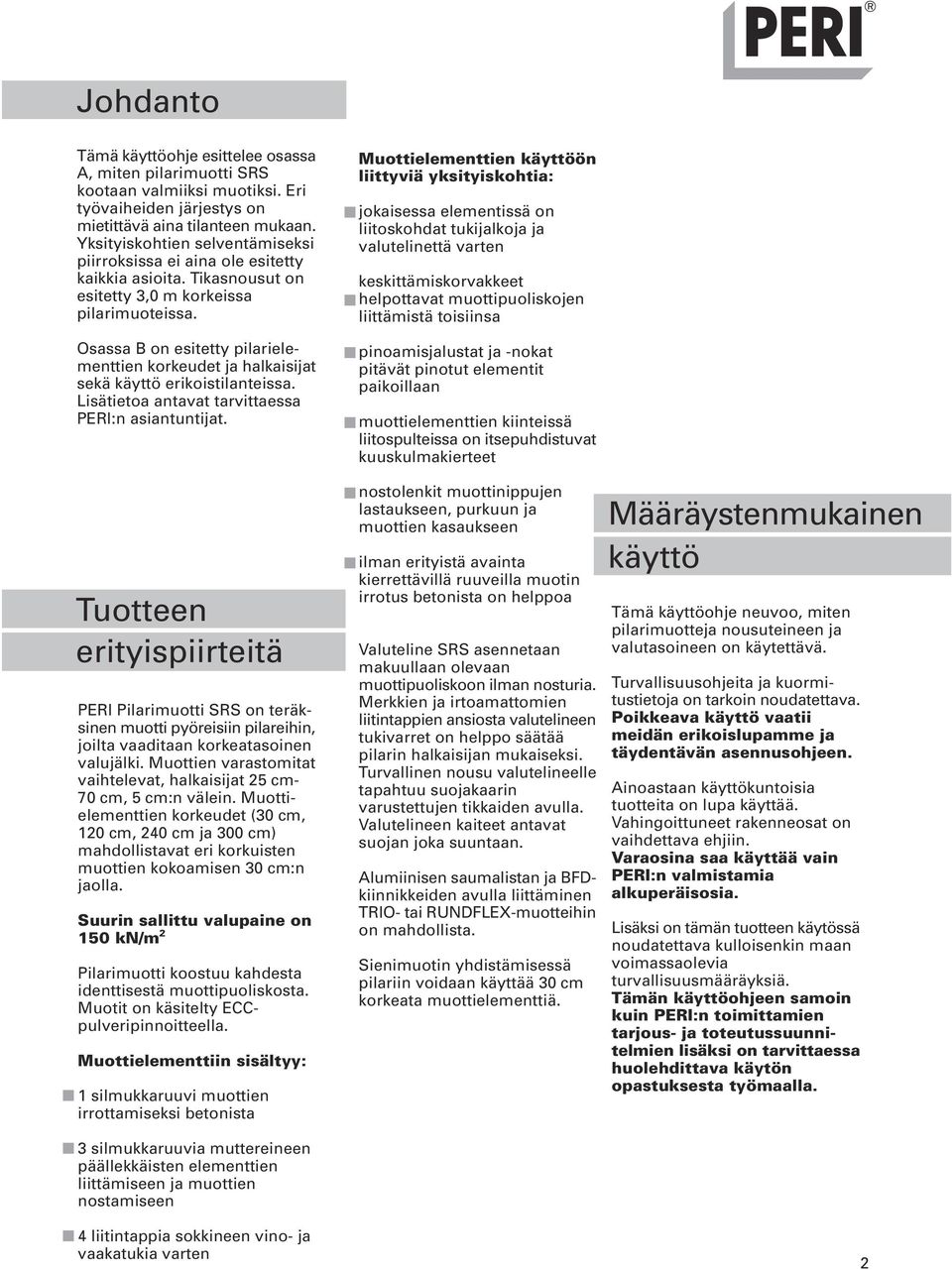

4 Johdanto Tämä käyttöohje esittelee osassa A, miten pilarimuotti SRS kootaan valmiiksi muotiksi. Eri työvaiheiden järjestys on mietittävä aina tilanteen mukaan. Yksityiskohtien selventämiseksi piirroksissa ei aina ole esitetty kaikkia asioita. Tikasnousut on esitetty 3, m korkeissa pilarimuoteissa. Osassa B on esitetty pilarielementtien korkeudet ja halkaisijat sekä käyttö erikoistilanteissa. Lisätietoa antavat tarvittaessa PERI:n asiantuntijat. Tuotteen erityispiirteitä PERI Pilarimuotti SRS on teräksinen muotti pyöreisiin pilareihin, joilta vaaditaan korkeatasoinen valujälki. Muottien varastomitat vaihtelevat, halkaisijat 5 cm- 7 cm, 5 cm:n välein. Muottielementtien korkeudet (3 cm, cm, 4 cm ja 3 cm) mahdollistavat eri korkuisten muottien kokoamisen 3 cm:n jaolla. Suurin sallittu valupaine on 5 kn/m Pilarimuotti koostuu kahdesta identtisestä muottipuoliskosta. Muotit on käsitelty ECCpulveripinnoitteella. Muottielementtiin sisältyy: silmukkaruuvi muottien irrottamiseksi betonista Muottielementtien käyttöön liittyviä yksityiskohtia: jokaisessa elementissä on liitoskohdat tukijalkoja ja valutelinettä varten keskittämiskorvakkeet helpottavat muottipuoliskojen liittämistä toisiinsa pinoamisjalustat ja -nokat pitävät pinotut elementit paikoillaan muottielementtien kiinteissä liitospulteissa on itsepuhdistuvat kuuskulmakierteet nostolenkit muottinippujen lastaukseen, purkuun ja muottien kasaukseen ilman erityistä avainta kierrettävillä ruuveilla muotin irrotus betonista on helppoa Valuteline SRS asennetaan makuullaan olevaan muottipuoliskoon ilman nosturia. Merkkien ja irtoamattomien liitintappien ansiosta valutelineen tukivarret on helppo säätää pilarin halkaisijan mukaiseksi. Turvallinen nousu valutelineelle tapahtuu suojakaarin varustettujen tikkaiden avulla. Valutelineen kaiteet antavat suojan joka suuntaan. Alumiinisen saumalistan ja BFDkiinnikkeiden avulla liittäminen TRIO- tai RUNDFLEX-muotteihin on mahdollista. Sienimuotin yhdistämisessä pilariin voidaan käyttää 3 cm korkeata muottielementtiä. Määräystenmukainen käyttö Tämä käyttöohje neuvoo, miten pilarimuotteja nousuteineen ja valutasoineen on käytettävä. Turvallisuusohjeita ja kuormitustietoja on tarkoin noudatettava. Poikkeava käyttö vaatii meidän erikoislupamme ja täydentävän asennusohjeen. Ainoastaan käyttökuntoisia tuotteita on lupa käyttää. Vahingoittuneet rakenneosat on vaihdettava ehjiin. Varaosina saa käyttää vain PERI:n valmistamia alkuperäisosia. Lisäksi on tämän tuotteen käytössä noudatettava kulloisenkin maan voimassaolevia turvallisuusmääräyksiä. Tämän käyttöohjeen samoin kuin PERI:n toimittamien tarjous- ja toteutussuunnitelmien lisäksi on tarvittaessa huolehdittava käytön opastuksesta työmaalla. 3 silmukkaruuvia muttereineen päällekkäisten elementtien liittämiseen ja muottien nostamiseen 4 liitintappia sokkineen vino- ja vaakatukia varten

5 A Varastointi ja kuljetus Pilarimuotit voidaan pinota ja varastoida kuvan mukaisesti, jolloin muottipinnat ovat säältä suojassa. Alin muotti lepää tukevasti pinoamisjalustojen 5 varassa. Kuva. Jokaisessa muottipuoliskossa on pinoamiskorvakkeet., jotka estävät päällekkäisten muottien liukumisen sekä pituus- että poikkisuunnassa. Kuva.. Siirrot: - yksitellen - pinossa nosturilla 5 - haarukkatrukilla Kuvat 3 ja 4. Kuva 5 Kuva Taulukko : Päällekkäisten elementtien enimmäismäärä ulkosalla ø 5 6 muottipuoliskoa ø 3 8 muottipuoliskoa ø muottipuoliskoa *Oletukset: - tasainen alusta - tuulikuormat DIN 44, T:n mukaisesti Kuva 3 5 Kuva 4 3

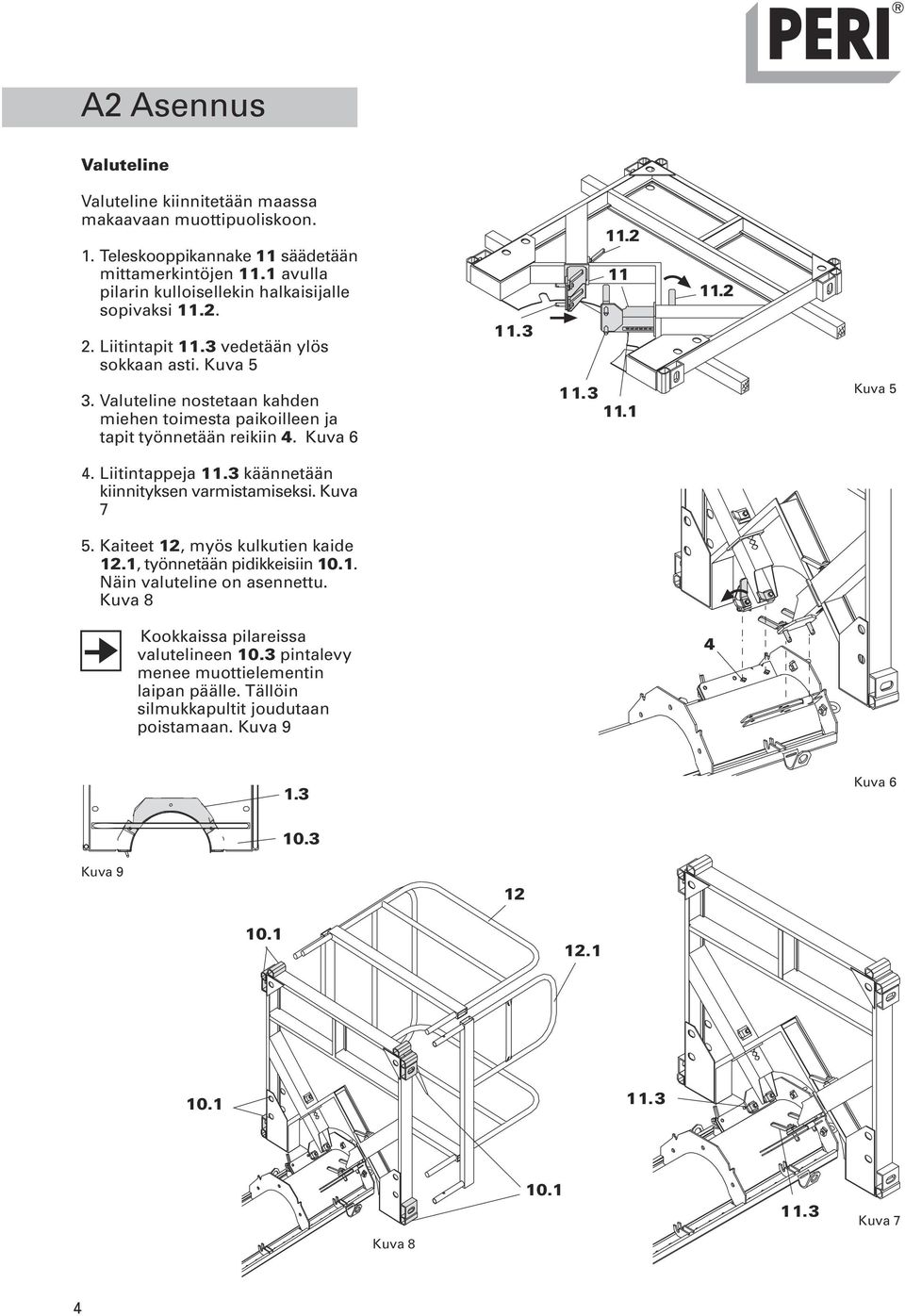

6 A Asennus Valuteline Valuteline kiinnitetään maassa makaavaan muottipuoliskoon.. Teleskooppikannake säädetään mittamerkintöjen. avulla pilarin kulloisellekin halkaisijalle sopivaksi... Liitintapit.3 vedetään ylös sokkaan asti. Kuva Valuteline nostetaan kahden miehen toimesta paikoilleen ja tapit työnnetään reikiin 4. Kuva 6.3. Kuva 5 4. Liitintappeja.3 käännetään kiinnityksen varmistamiseksi. Kuva 7 5. Kaiteet, myös kulkutien kaide., työnnetään pidikkeisiin.. Näin valuteline on asennettu. Kuva 8 Kookkaissa pilareissa valutelineen.3 pintalevy menee muottielementin laipan päälle. Tällöin silmukkapultit joudutaan poistamaan. Kuva Kuva 6.3 Kuva Kuva 7 Kuva 8 4

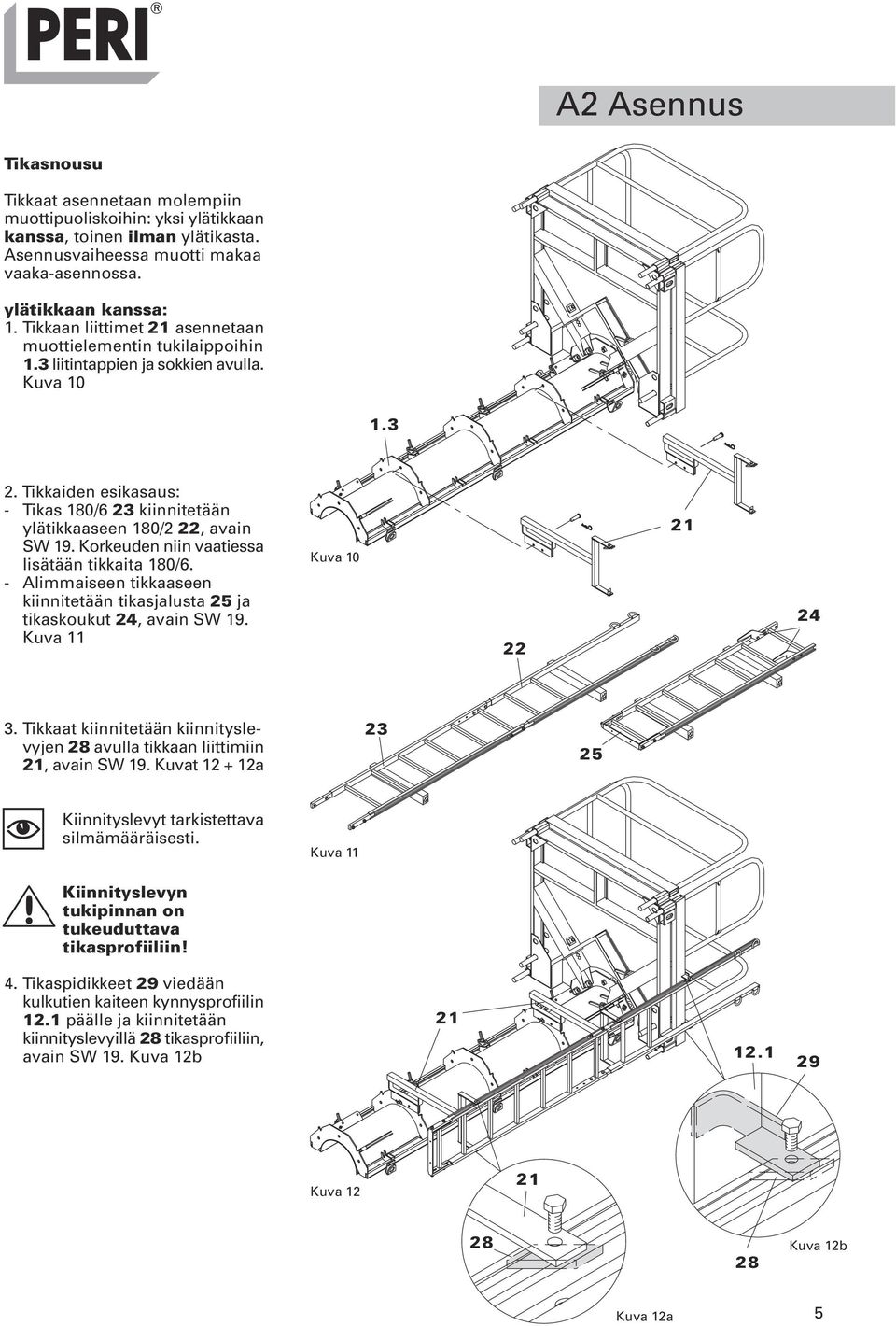

7 A Asennus Tikasnousu Tikkaat asennetaan molempiin muottipuoliskoihin: yksi ylätikkaan kanssa, toinen ilman ylätikasta. Asennusvaiheessa muotti makaa vaaka-asennossa. ylätikkaan kanssa:. Tikkaan liittimet asennetaan muottielementin tukilaippoihin.3 liitintappien ja sokkien avulla. Kuva.3. Tikkaiden esikasaus: - Tikas 8/6 3 kiinnitetään ylätikkaaseen 8/, avain SW 9. Korkeuden niin vaatiessa lisätään tikkaita 8/6. - Alimmaiseen tikkaaseen kiinnitetään tikasjalusta 5 ja tikaskoukut 4, avain SW 9. Kuva Kuva 4 3. Tikkaat kiinnitetään kiinnityslevyjen 8 avulla tikkaan liittimiin, avain SW 9. Kuvat + a 3 5 Kiinnityslevyt tarkistettava silmämääräisesti. Kuva Kiinnityslevyn tukipinnan on tukeuduttava tikasprofiiliin! 4. Tikaspidikkeet 9 viedään kulkutien kaiteen kynnysprofiilin. päälle ja kiinnitetään kiinnityslevyillä 8 tikasprofiiliin, avain SW 9. Kuva b. 9 Kuva 8 8 Kuva b Kuva a 5

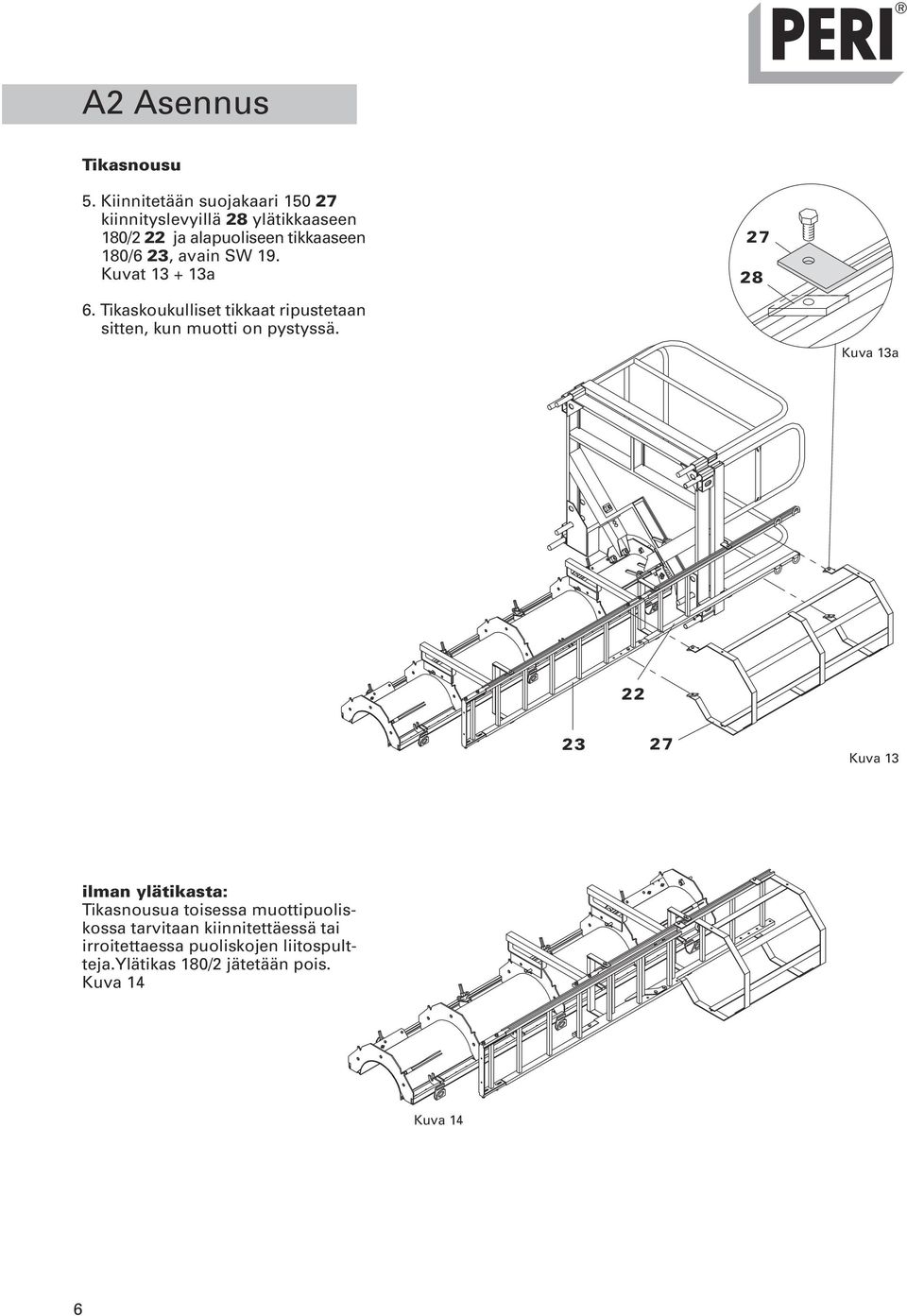

8 A Asennus Tikasnousu 5. Kiinnitetään suojakaari 5 7 kiinnityslevyillä 8 ylätikkaaseen 8/ ja alapuoliseen tikkaaseen 8/6 3, avain SW 9. Kuvat 3 + 3a Tikaskoukulliset tikkaat ripustetaan sitten, kun muotti on pystyssä. Kuva 3a 3 7 Kuva 3 ilman ylätikasta: Tikasnousua toisessa muottipuoliskossa tarvitaan kiinnitettäessä tai irroitettaessa puoliskojen liitospultteja.ylätikas 8/ jätetään pois. Kuva 4 Kuva 4 6

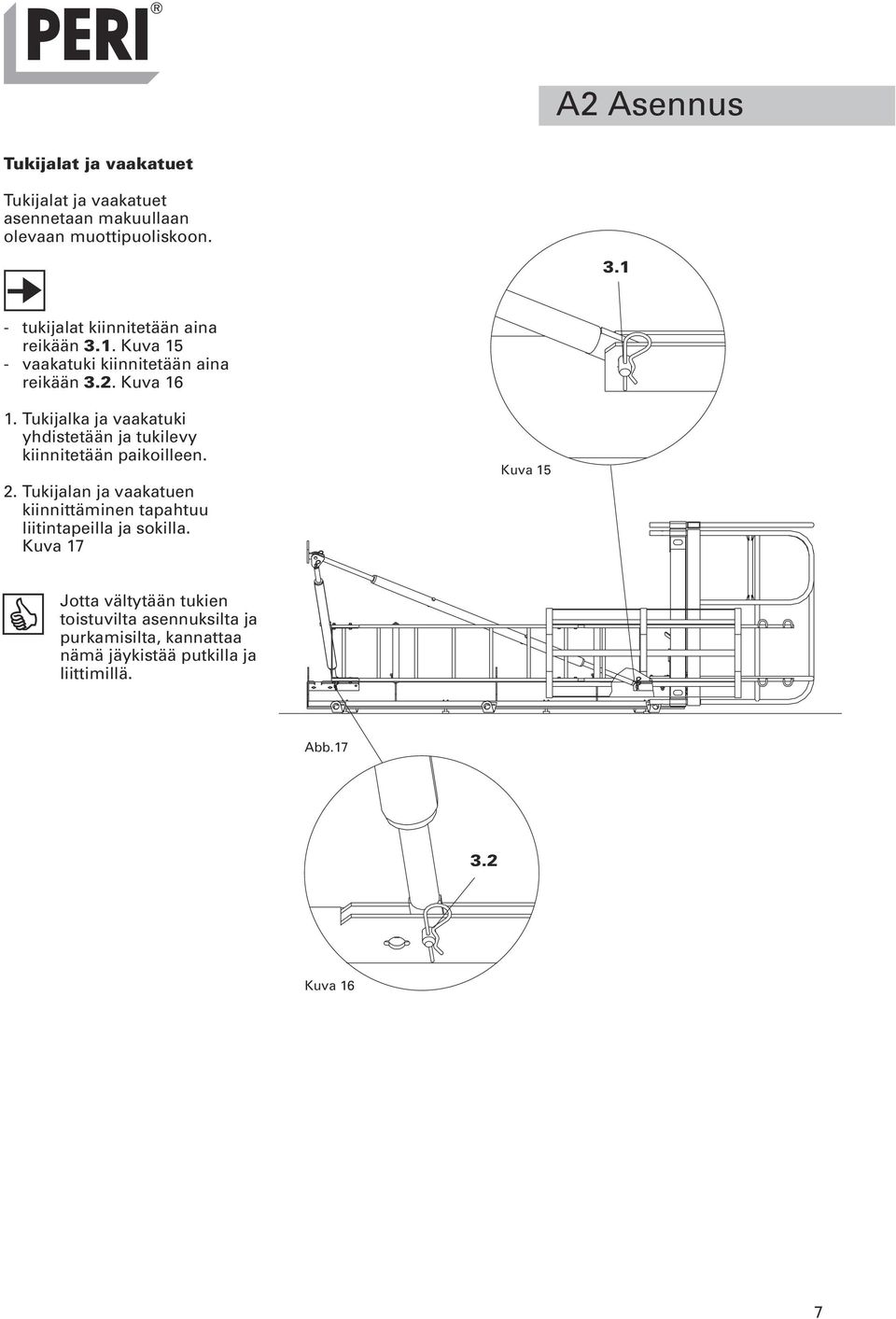

9 A Asennus Tukijalat ja vaakatuet Tukijalat ja vaakatuet asennetaan makuullaan olevaan muottipuoliskoon tukijalat kiinnitetään aina reikään 3.. Kuva 5 - vaakatuki kiinnitetään aina reikään 3.. Kuva 6. Tukijalka ja vaakatuki yhdistetään ja tukilevy kiinnitetään paikoilleen.. Tukijalan ja vaakatuen kiinnittäminen tapahtuu liitintapeilla ja sokilla. Kuva 7 Kuva 5 Jotta vältytään tukien toistuvilta asennuksilta ja purkamisilta, kannattaa nämä jäykistää putkilla ja liittimillä. Abb.7 3. Kuva 6 7

10 A3 Muottielementtien jatkaminen Päällekkäisten muottielementtien jatkaminen suoritetaan maassa. Jatkososia voidaan liittää sekä ylä- että alapäähän. Mikäli muotilla on valettava vaihtuvankorkuisia pilareita, on järkevintä liittää jatkososat muotin alapäähän. Tällöin vältytään valutelineen ja tikasnousujen irroituksilta ja uudelleenasennuksilta. Muottipinnan syvennys 4 Muottipinnan uloke3 Kuva 8a 6 Kuva 8 - Siistin jatkossauman saamiseksi korotuselementtien liittäminen on tehtävä huolella. - Muottikorkeuden valinnassa on huomioitava holville mahdollisesti kääntyvä raudoitus.. Irroita alemman elementin silmukkaruuvit 6.. Ohjaa ylemmän elementin ulokkeellinen muottipinta 3 alemman elementin vastaavaan syvennykseen 4. Kuva 8a 3. Kiinnitä silmukkaruuvit 6. Kynteiden ansiosta ruuvien mutterit eivät pääse pyörimään. Kuva 8 Menettele samoin seuraavan muottielementin kanssa. *Muutkin elementtivaihtoehdot ja suuremmat korkeudet ovat mahdollisia. Taulukko : Muottipuoliskoon tarvittavien elementtien lukumäärä eri pilarikorkeuksilla Muotin Muottielementin korkeus [m] korkeus [m],3,,4 3,,3,6,9,,5,8,,4,7 3, 3,3 3,6 3,9 4, 4,5 4,8 5, 5,4 5,7 6,* 3 3 8

11 A4 Pilarimuotin pystytys - Mitta H ja alalaipan suorat sivut helpottavat ohjurilautojen 9 käyttöä. Kuva 9 - Elementtien pystysaumat sulkeutuvat tiiviiksi kiristämällä muottipuoliskojen sidepultit sopivan kireälle. On vältettävä kiristämästä pultteja liian tiukalle. - Nostettaessa muottia pystyyn kannattaa vielä varmistaa, että muottipinnan uloke tulee alaspäin. Tarkista, että silmukkaruuvi 7 muotin irroitukseen on kierretty yläasentoon. Kuva 9 H katso taulukko 3, B Kuva 9 9 H 7 Pystytys Ennen nostoraksien kiinnitystä on tarkistettava, että silmukkaruuvit ovat tiukasti kiinni! Kuva Nosta ensin se muottipuolisko, jossa on tukijalat.. Nosto tapahtuu 3-haararakseilla silmukkaruuveista 6. Kuva Kuva 6 9

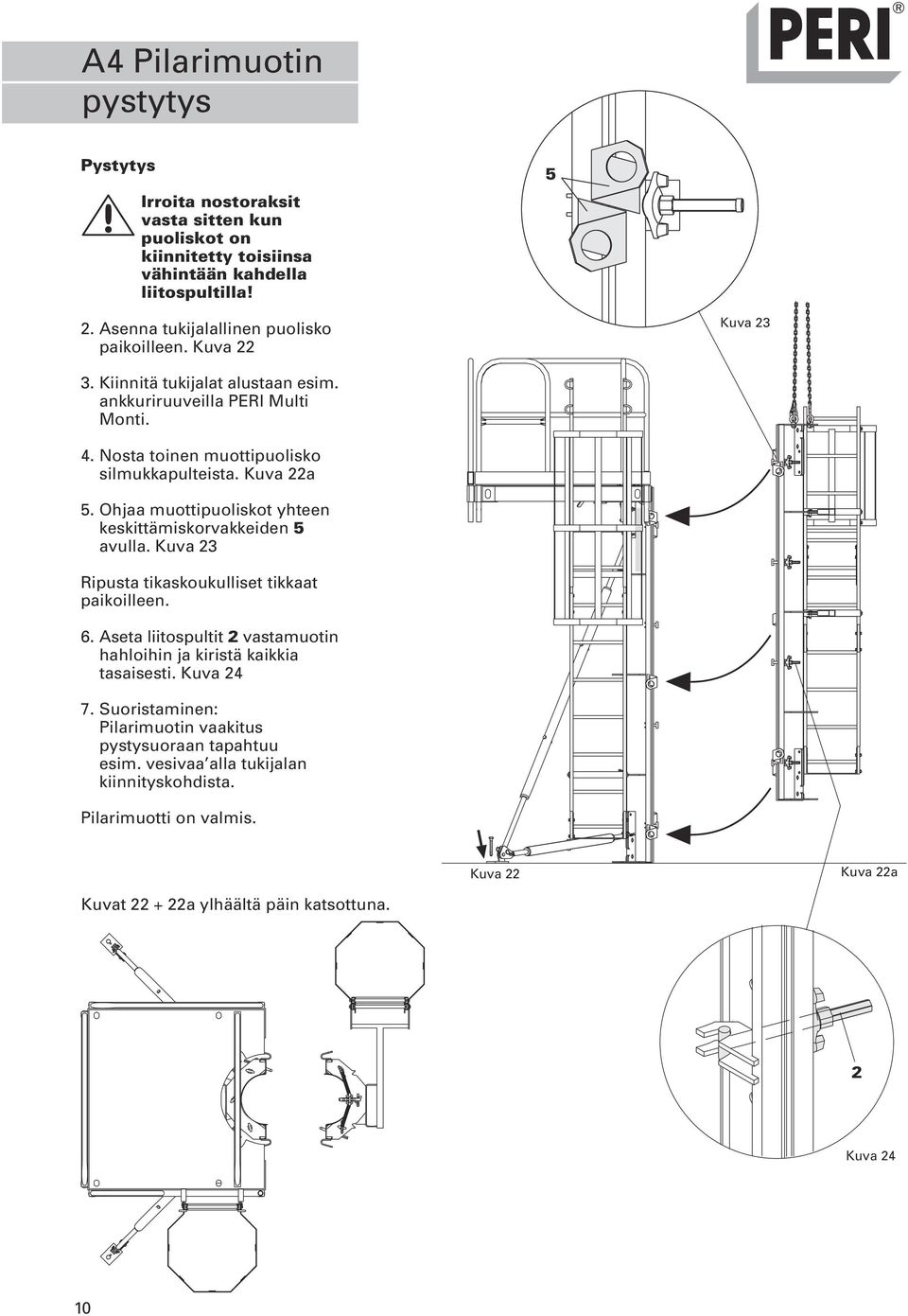

12 A4 Pilarimuotin pystytys Pystytys Irroita nostoraksit vasta sitten kun puoliskot on kiinnitetty toisiinsa vähintään kahdella liitospultilla! 5. Asenna tukijalallinen puolisko paikoilleen. Kuva Kuva 3 3. Kiinnitä tukijalat alustaan esim. ankkuriruuveilla PERI Multi Monti. 4. Nosta toinen muottipuolisko silmukkapulteista. Kuva a 5. Ohjaa muottipuoliskot yhteen keskittämiskorvakkeiden 5 avulla. Kuva 3 Ripusta tikaskoukulliset tikkaat paikoilleen. 6. Aseta liitospultit vastamuotin hahloihin ja kiristä kaikkia tasaisesti. Kuva 4 7. Suoristaminen: Pilarimuotin vaakitus pystysuoraan tapahtuu esim. vesivaa alla tukijalan kiinnityskohdista. Pilarimuotti on valmis. Kuva Kuva a Kuvat + a ylhäältä päin katsottuna. Kuva 4

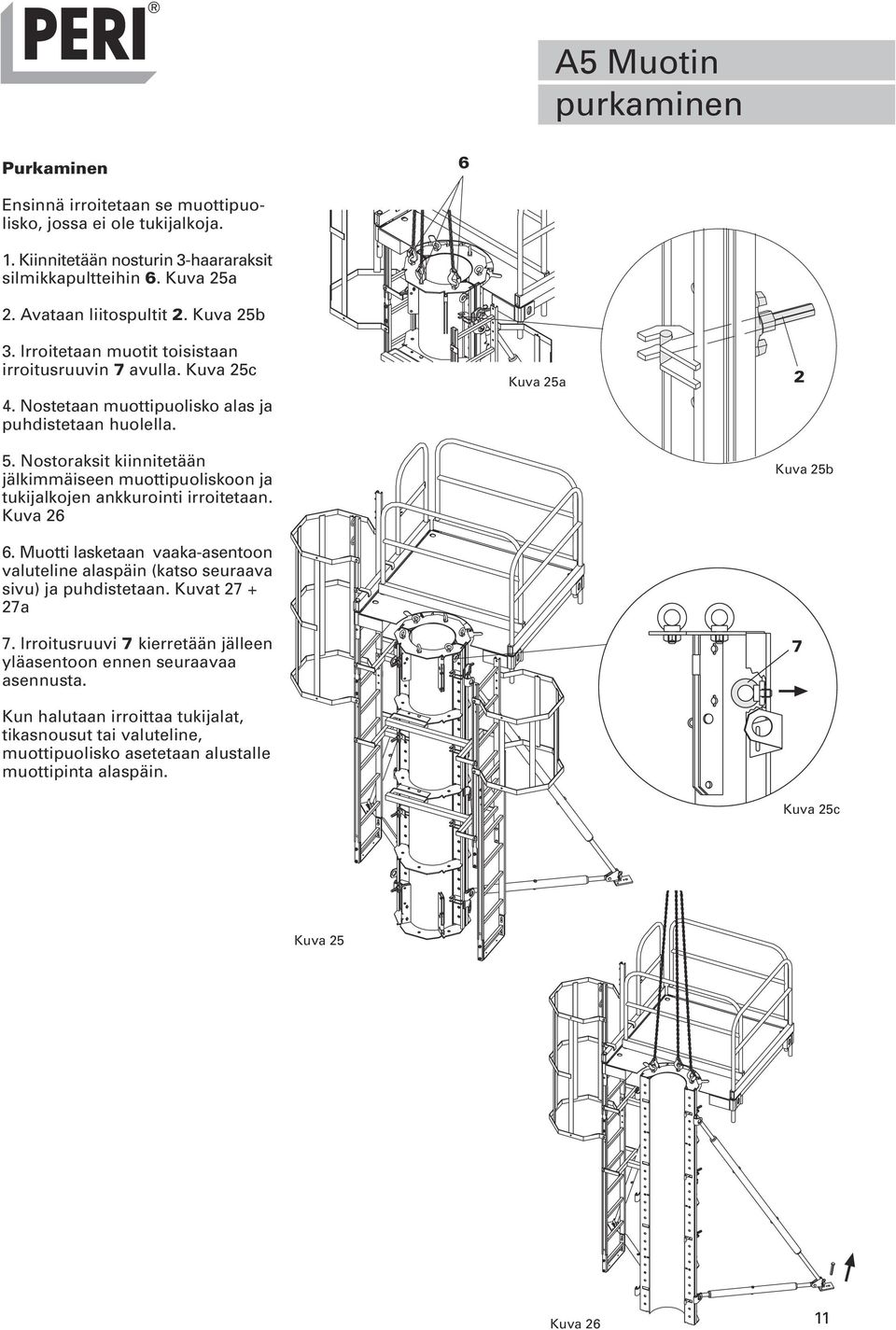

13 A5 Muotin purkaminen Purkaminen 6 Ensinnä irroitetaan se muottipuolisko, jossa ei ole tukijalkoja.. Kiinnitetään nosturin 3-haararaksit silmikkapultteihin 6. Kuva 5a. Avataan liitospultit. Kuva 5b 3. Irroitetaan muotit toisistaan irroitusruuvin 7 avulla. Kuva 5c 4. Nostetaan muottipuolisko alas ja puhdistetaan huolella. 5. Nostoraksit kiinnitetään jälkimmäiseen muottipuoliskoon ja tukijalkojen ankkurointi irroitetaan. Kuva 6 6. Muotti lasketaan vaaka-asentoon valuteline alaspäin (katso seuraava sivu) ja puhdistetaan. Kuvat 7 + 7a 7. Irroitusruuvi 7 kierretään jälleen yläasentoon ennen seuraavaa asennusta. Kun halutaan irroittaa tukijalat, tikasnousut tai valuteline, muottipuolisko asetetaan alustalle muottipinta alaspäin. Kuva 5a Kuva 5b 7 Kuva 5c Kuva 5 Kuva 6

14 A6 Puhdistus - Puhdistettaessa muottipintaa ei saa hakata eikä naarmuttaa! - Tukijalat voivat olla puhdistettaessa kiinnitettyinä. - Muottielementit ovat ECCpulverimaalattuja.. Puhdista muotin pinta harjalla tai rievulla.. Sumuta pintaan muottiöljy, esim. PERI Bio Clean. Kuva 8 Kuva 7 Kuva 7a Kuva 8

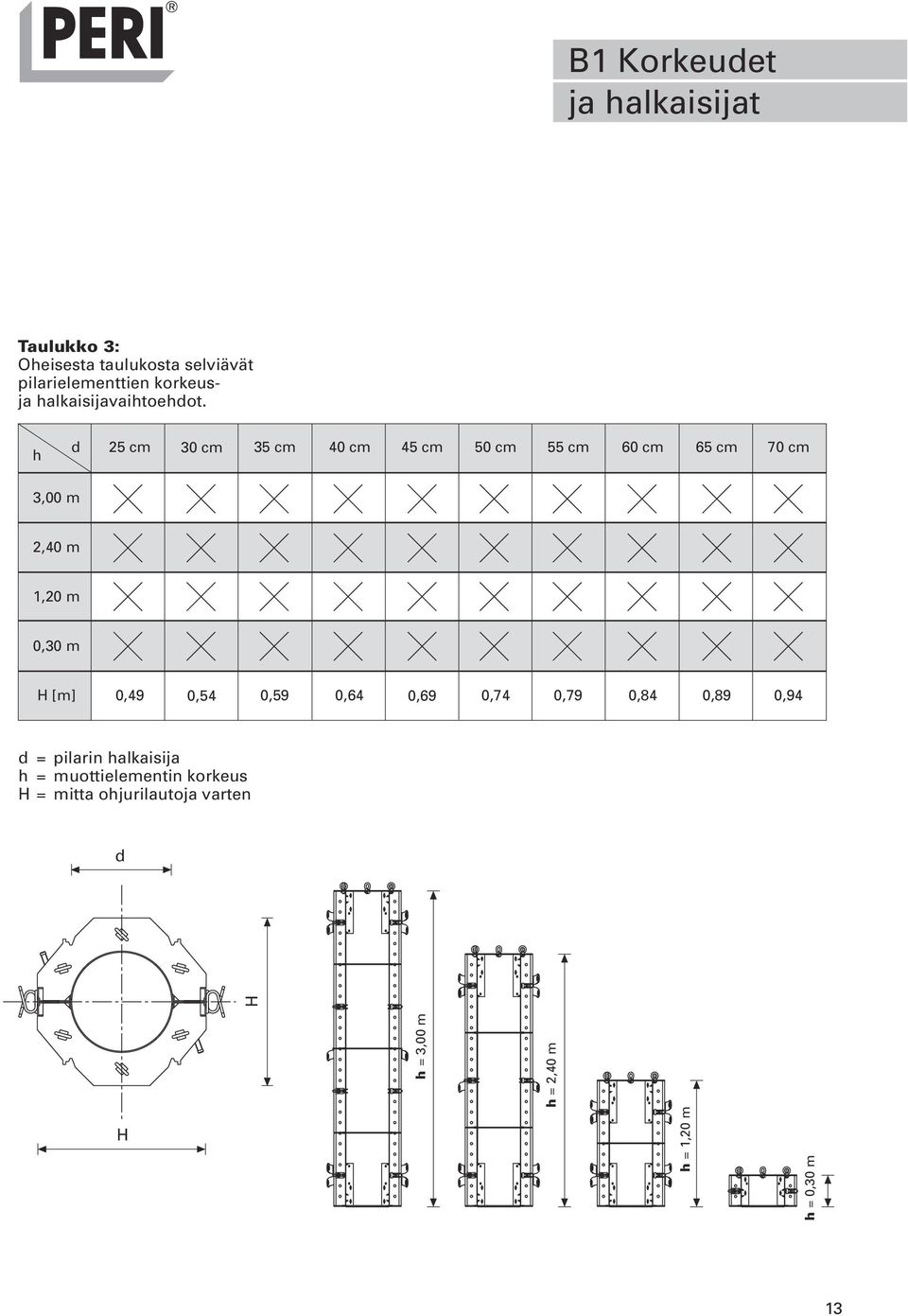

15 B Korkeudet ja halkaisijat Übersichtstabelle Taulukko 3: Oheisesta taulukosta selviävät pilarielementtien korkeusja halkaisijavaihtoehdot. h d 5 cm 3 cm 35 cm 4 cm 45 cm 5 cm 55 cm 6 cm 65 cm 7 cm 3, m,4 m, m,3 m H [m],49,54,59,64,69,74,79,84,89,94 d = pilarin halkaisija h = muottielementin korkeus H = mitta ohjurilautoja varten d H H h = 3, m h =,4 m h =, m h =,3 m 3

16 B Liittäminen TRIO/RUNDFLEX -muotteihin Saumalista TRIO -seinämuottien yhteydessä voidaan seinän pyöreä päätystoppari tehdä liittämällä muottipuolisko saumalistan ja BFD-kiinnikkeiden avulla TRIO-muotteihin. Yhdistettäessä kapeaan TRIOmuottiin voivat keskittämiskorvakkeet peittää sidepultin reiät. Suosittelemme tällöin käytettäväksi puutavaraa tai täyttökaistaa WDA 6- TRIOmuotin ja pilarimuotin välissä. TRIOelementin reuna cm Pilarimuotin keskipiste Asennus: 7. Kiinnitä saumalista 7 kuvan mukaisesti TRIO-muotin ja pilarimuotin väliin.. Käytä PVC-tulppaa /4, tuote nro 33. Kuva 9 Suora seinä pitenee tällöin cm:n. Kuva 9a Kuva 9 Kuva 9a 3. Purista muottien saumat BFDkiinnikkeillä 6. Tarvittavien kiinnikkeiden määrä on sama kuin pilarimuotin liitospulttien määrä. Kuva 3 6 Kuva 3 4

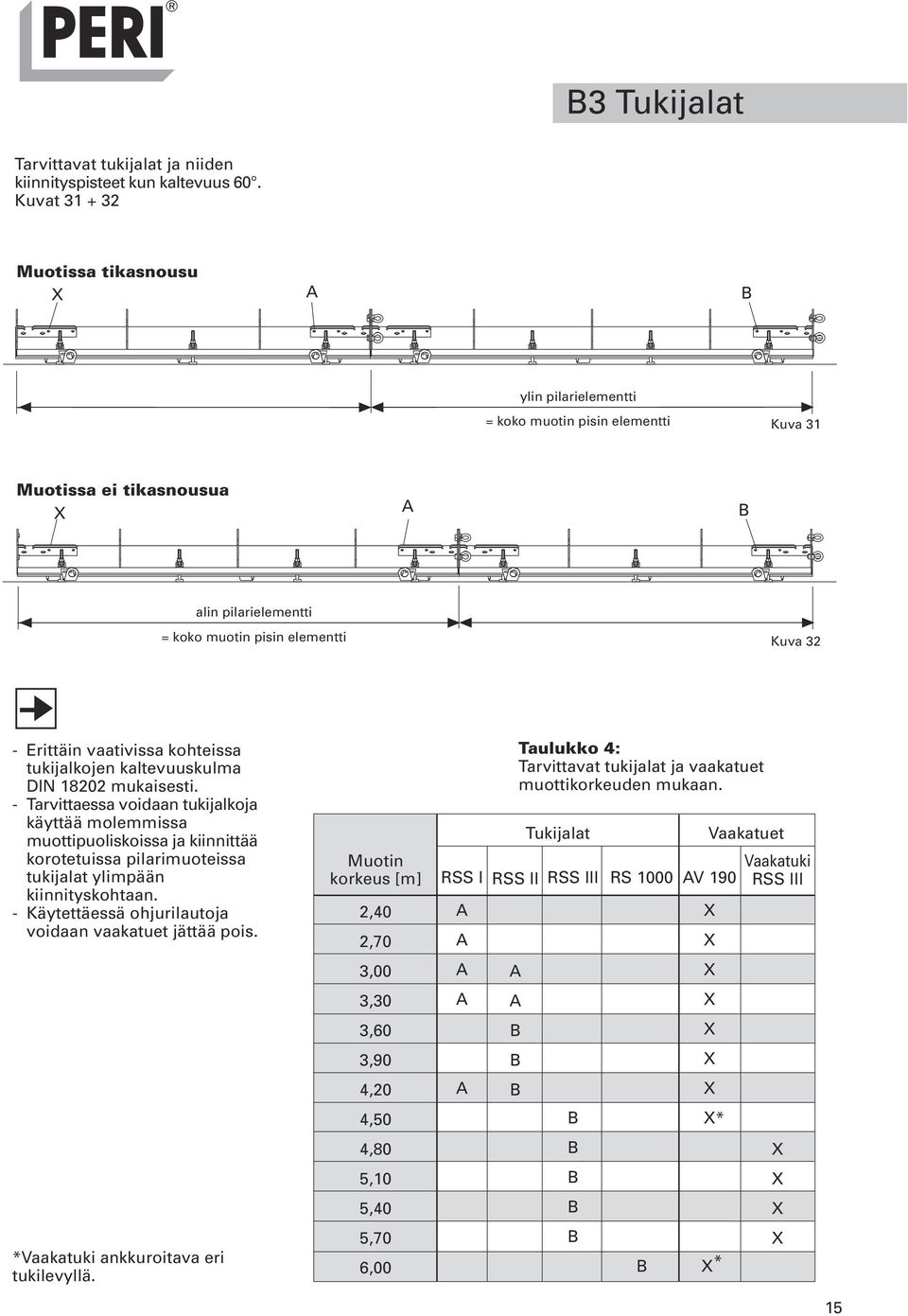

17 B3 Tukijalat Tarvittavat tukijalat ja niiden kiinnityspisteet kun kaltevuus 6. Kuvat Muotissa tikasnousu X A B ylin pilarielementti = koko muotin pisin elementti Kuva 3 Muotissa ei tikasnousua X A B alin pilarielementti = koko muotin pisin elementti Kuva 3 - Erittäin vaativissa kohteissa tukijalkojen kaltevuuskulma DIN 8 mukaisesti. - Tarvittaessa voidaan tukijalkoja käyttää molemmissa muottipuoliskoissa ja kiinnittää korotetuissa pilarimuoteissa tukijalat ylimpään kiinnityskohtaan. - Käytettäessä ohjurilautoja voidaan vaakatuet jättää pois. Muotin korkeus [m],4,7 RSS I A A Taulukko 4: Tarvittavat tukijalat ja vaakatuet muottikorkeuden mukaan. RSS II Tukijalat RSS III RS Vaakatuet AV 9 X X Vaakatuki RSS III 3, A A X 3,3 A A X 3,6 B X 3,9 B X 4, A B X 4,5 B X* 4,8 B X 5, B X 5,4 B X *Vaakatuki ankkuroitava eri tukilevyllä. 5,7 6, B B X * X 5

18 . B4 Tikasnousujen osaluettelo Tikkailta kulku valutasolle Tuote nro Nimike,7 m - 3,6 m 3,9 m - 4, m 4,5 m - 5,7 m 6, m - 7,5 m 45 Valuteline SRS kaiteineen 54 Tikas 8/6 374 Ylätikas 8/ 347 Kulkutien kaide SRS 545 Suojakaari 5 43 Suojakaari Tikasjalusta 378 Tikaskoukku 3374 Tikkaan liitin SRS Tikaspidike SRS Tikkailta ei kulkua valutasolle Tuote nro Nimike,7 m - 3,6 m 3,9 m - 4, m 4,5 m - 5,7 m 6, m - 7,5 m 45 Valuteline SRS kaiteineen 54 Tikas 8/6 374 Ylätikas 8/ 347 Kulkutien kaide SRS Suojakaari Suojakaari Tikasjalusta 378 Tikaskoukku 3374 Tikkaan liitin SRS Tikaspidike SRS 6

19 7

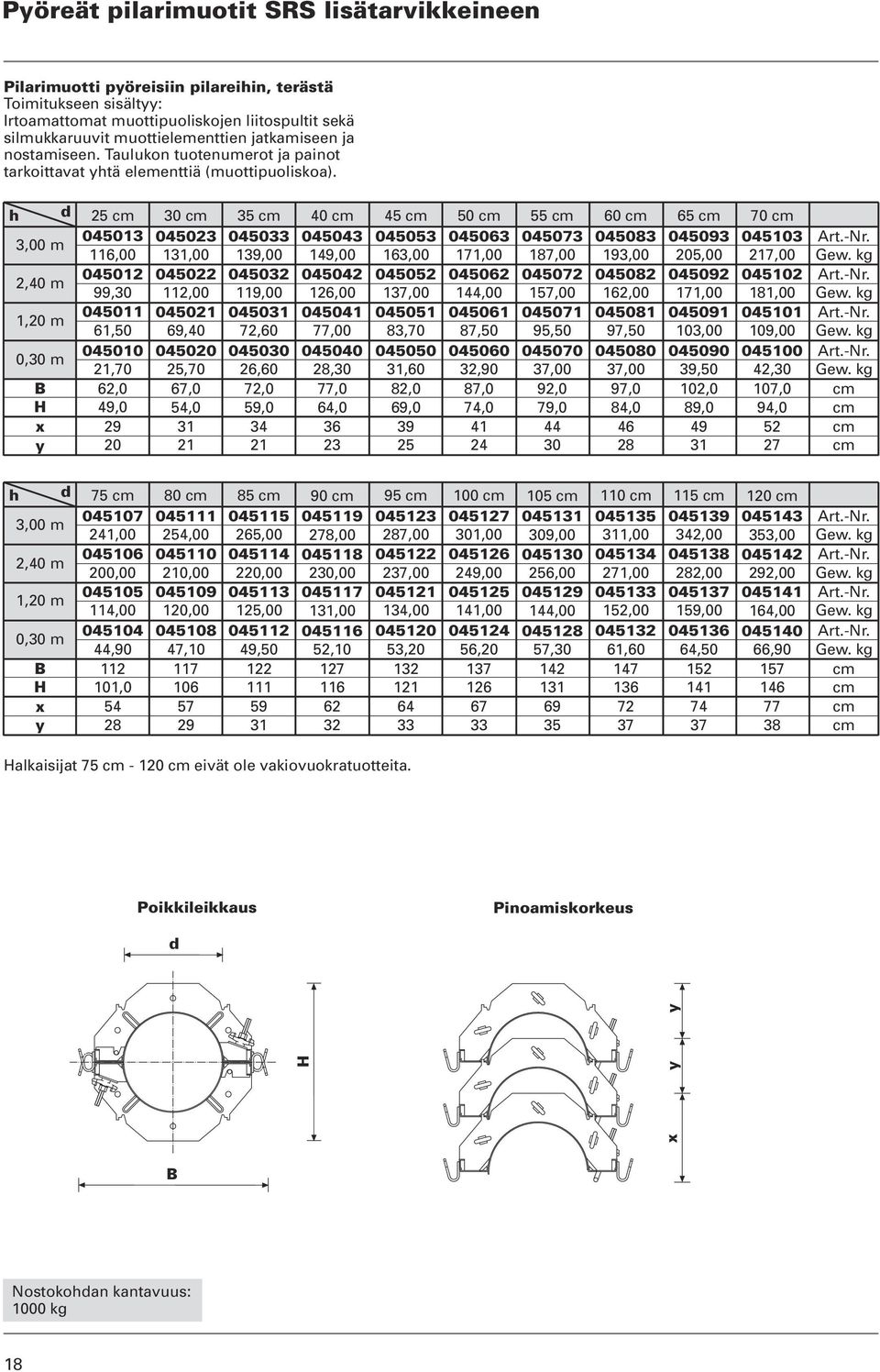

20 Pyöreät pilarimuotit SRS lisätarvikkeineen Pilarimuotti pyöreisiin pilareihin, terästä Toimitukseen sisältyy: Irtoamattomat muottipuoliskojen liitospultit sekä silmukkaruuvit muottielementtien jatkamiseen ja nostamiseen. Taulukon tuotenumerot ja painot tarkoittavat yhtä elementtiä (muottipuoliskoa). h 3, m,4 m, m,3 m B H x y d 5 cm 3 cm 35 cm 4 cm 45 cm 5 cm 55 cm 6 cm 65 cm 7 cm Art.-Nr. 6, 3, 39, 49, 63, 7, 87, 93, 5, 7, Gew. kg Art.-Nr. 99,3, 9, 6, 37, 44, 57, 6, 7, 8, Gew. kg Art.-Nr. 6,5 69,4 7,6 77, 83,7 87,5 95,5 97,5 3, 9, Gew. kg Art.-Nr.,7 5,7 6,6 8,3 3,6 3,9 37, 37, 39,5 4,3 Gew. kg 6, 67, 7, 77, 8, 87, 9, 97,, 7, cm 49, 54, 59, 64, 69, 74, 79, 84, 89, 94, cm cm cm h 3, m,4 m, m,3 m B H x y d 75 cm 8 cm 85 cm 9 cm 95 cm cm 5 cm cm 5 cm cm Art.-Nr. 4, 54, 65, 78, 87, 3, 39, 3, 34, 353, Gew. kg Art.-Nr.,,, 3, 37, 49, 56, 7, 8, 9, Gew. kg Art.-Nr. 4,, 5, 3, 34, 4, 44, 5, 59, 64, Gew. kg Art.-Nr. 44,9 47, 49,5 5, 53, 56, 57,3 6,6 64,5 66,9 Gew. kg cm, cm cm cm Halkaisijat 75 cm - cm eivät ole vakiovuokratuotteita. Poikkileikkaus Pinoamiskorkeus d H x y y B Nostokohdan kantavuus: kg 8

21 h = 3 h = h = 4 h = 3 d d d d 9

22 Paino kg Tuote nro Valuteline SRS 5/7 44, 45 Sopii pilarihalkaisijoille 5-7 cm, 5 cm:n välein. Koostuu seuraavista osista: Valutelineen SRS taso 5/7 (x) Kaide-elementti 34, sink. (4x) Valutelineen SRS taso 5/7 7,8 45 Alum., pulverimaalattu. Sopii pilarihalkaisijoille 5-7 cm, 5 cm:n välein Tasolle sallittu hyötykuorma = 5 kg/m 98 Kaide-elementti 34, sink. 8, kpl valutelineeseen 5/7 kpl valutelineeseen 75/ Lukittuu paikoilleen automaattisesti Saumalista SRS/TRIO L= 3, m 4,5 45 Kun SRS liitetään TRIO-muottiin. Alumiinia, pulverimaalattu. 8 x = 8 Lisätarvike: PVC-tulppa ø /4,3 33

23 Paino kg Tuote nro Valuteline 75/ 59, 77 Sopii pilarihalkaisijoille 75- cm, 5 cm:n välein. Koostuu seuraavista osista: Valutelineen SRS taso 75/ (x) Kaide-elementti 34, sink. (x) Kaide-elementti 84, sink. (x) Valutelineen SRS taso 75/ 77,8 76 Alum., pulverimaalattu. Sopii pilarihalkaisijoille 75- cm, 5 cm:n välein Tasolle sallittu hyötykuorma = 5 kg/m Kaide-elementti 84, sink.,6 78 kpl valutelineeseen 75/ Lukittuu paikoilleen automaattisesti

24 Paino kg Tuote nro Tikas 8/6, sink. 3, 54 Ylätikas 8/, sink., 374 Sisältyy: Kuusioruuvi ISO 47 Mx4-8.8, sink. ja jousialuslevy DIN 8 A-FST, sink. ja kuusiomutteri ISO 43 M-8, sink (4x) x 98 = ø 3 Korvakkeet turvaketjulle SW Lisätarvike: Muottiketju 3kN, L =,5m, Tikaskoukku, sink., Käytetään alimmassa tikkaassa. (x) Sisältyy: Kuusioruuvi ISO 47 Mx5-8.8, sink. ja kuusiomutteri ISO 43 M-8, sink (x) 3 SW 9 Tikasjalusta, sink., Alatikkaan alapäähän. Estää tikasta luistamasta Suojakaari 75, sink. 5,5 43 Suojakaari 5, sink. 5, 545 Sisältyy: Kuusioruuvi ISO 47 Mx5-8.8, sink. (4x), ja kiinnityslevy (4x) (5)

25 Paino kg Tuote nro Tikkaan liitin SRS, sink., 3374 Tikkaan liittämiseksi pilarielementtiin SRS kun halkaisija korkeintaan 7 cm. Sisältyy: Kuusioruuvi ISO 47 Mx5-8.8, sink. (x), kiinnityslevy (x), liitintappi 6x4, sink. (x) ja jousisokka 4/ (x) SW 9 Tikaspidike SRS, sink., Ylätikkaan kiinnittämiseksi kulkutien kaiteeseen SRS 34. kpl/tikas. Sisältyy: Kuusioruuvi ISO 47 Mx5-8.8, sink. (x), ja kiinnityslevy (x) Mx5 5 Kulkutien kaide SRS 34, sink. 4,5 347 Valutelineen tasolle 5/7 kpl kulkutien kohdalle

26 Tukijalat RS ja RSS lisätarvikkeineen Paino kg Tuote nro Tukijalka RSS I L=,5-,94m 8, 8 Tukijalka RSS II L=,9-3,8m,4 8 Sallitut kuormitukset PERI:n mitoitustaulukoista. 7 4 RSS I 95 RSS II 775 ø ø ø 7 Tukilevy- RSS,8 6 Tukilevy RSS*,6 89 Sisältyy: Liitintappi ø 6x4 ja jousisokka 4/ (x) 6 65 ø ø ø ø ø 98 ø 6 ø ø 6 ø *vain vuokratuote 5 Vaakatuki AV L=,8-,4m 5, 8 Sisältyy: Liitintappi ø 6x4 ja jousisokka 4/ (x) Sallitut kuormitukset PERI:n mitoitustaulukoista. min 8-maks. 4 Vaakatuki AV 9 L=,8-,9m,9 87 Sisältyy: Liitintappi ø 6x4 ja jousisokka 4/ (x) Sallitut kuormitukset PERI:n mitoitustaulukoista min 8-maks. 9 Ankkuriruuvi Multi-Monti MMS x3, Korvaa kiila-ankkurin kiinnitettäessä tukijalkoja, tuuliketjuja, jne. Käytettävä ø 8 mm:n poraa DIN 835:n mukaisesti! SW 3 3 Poraussyvyys min 4 4

27 Paino kg Tuote nro Tukijalka RSS III L=4,6-6,m 38,8 83 Sallitut kuormitukset PERI:n mitoitustaulukoista. min 46-maks ø ø 6 RS I 58 RS II 36 ø ø 83 Vaakatuki AV/RSS III L=,5-,9m 6,9 8 Sisältyy: Liitintappi ø 6x4 ja jousisokka 4/ (x) Sallitut kuormitukset PERI:n mitoitustaulukoista. min 5 maks. 9 4 ø 6x4 FS 4/ 95 ø 6 9 ø 7 Tukijalka RS I L=,84-,94m 3, 8 Tukijalka RS II L=,56-4,6m 6,8 8 Sallitut kuormitukset PERI:n mitoitustaulukoista. RS I min 835-maks. 94 RS II min 56-maks. 46 Tukilevy RS,86 8 Sisältyy: Liitintappi ø 6x65/86 ja jousisokka 4/ (x) 6 ø ø 3 ø

28 Paino kg Tuote nro Tukijalka RS L=6,4-,m 6, 899 Sallitut kuormitukset PERI:n mitoitustaulukoista. 48 Liitintappi ø 8 ø ø ø 7 ø 89 ø min 9 maks. 4 9x=9 min 6 maks min 635-maks. 9x=9 min 6 maks. 76 d = mm min 5 maks. 4 Tukijalka RS 4, sink. 7, 38 L = 6,4 m - 4, m Sisältää: Nostoketjut 4 ja liitintappi ø 5 mm, sink. (tuote nro: 4) x jousisokka 4/, sink. (tuote nro: 86) x Nostoraksit voidaan irroittaa maastakäsin! Sallitut kuormitukset PERI:n mitoitustaulukoista Nostokohdat ø Ketju työmaasiirtoihin ø kuljetusasennossa ø 7 x=4 x=4 Pinoamistuet min maks. 4 (Kuljetusmitta 69) Tukilevy- RS /4, sink. 4,9 8 Tukilevy RS /4, sink.* 4,6 89 Sisältyy: Liitintappi ø ja jousisokka 4/ (x) ø x ø *vain vuokratuote 93 ø 6

29 7
