Scout Guard MG882K GSM 8.0MP ja MMS kuvaviestiä lähettävä Datakamera, Inframustasalama FirmWare: Käyttöohje 2012

Transkriptio

1 Scout Guard MG882K GSM 8.0MP ja MMS kuvaviestiä lähettävä Datakamera, Inframustasalama FirmWare: Käyttöohje 2012 CE vakuus koskien lähettäviä Scout Guard / Boly Guard riistakameroita: Perustiedot: * GSM lähettävä riistakamera sisältäen GSM robotin (4 taajuus) * Datakamera lähettää kuvat sähköpostitse ja MMS kuvaviestein * Valinnaiset lähetystavat: internet datalähetys ( ) tai MMS * Jaettavan tiedon lähetystoiminto ja vastaanotto: # 1-4 matkapuhelinnumeroa 1-4 sähköpostiosoitetta * Käyttötoiminto: lähettävänä ja/tai perinteisenä riistakamerana * Kuvaresoluutio: 8.0MP tai 5.0MP * Läppäsuojattu 1.7 värillinen esikatselunäyttö (kuvien katselu & ohjelmointi) * Inframustasalama (32 teholediä) * Kuviin tallentuu päivä ja kellonaikatiedot sekä lämpötila * Videoklipit valittavissa välillä 1sek sekuntia * Videoihin myös äänitallennus

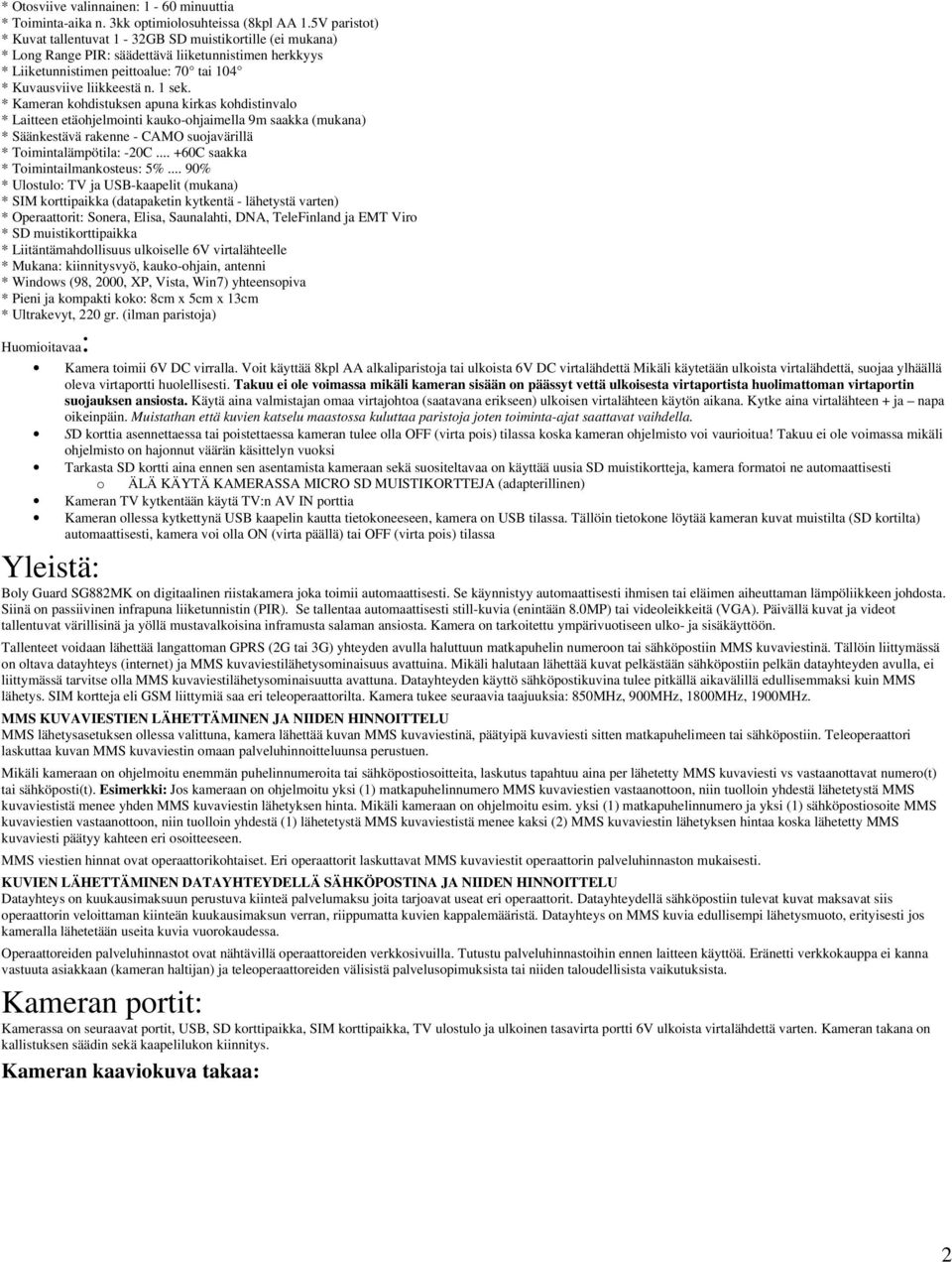

2 * Otosviive valinnainen: 1-60 minuuttia * Toiminta-aika n. 3kk optimiolosuhteissa (8kpl AA 1.5V paristot) * Kuvat tallentuvat 1-32GB SD muistikortille (ei mukana) * Long Range PIR: säädettävä liiketunnistimen herkkyys * Liiketunnistimen peittoalue: 70 tai 104 * Kuvausviive liikkeestä n. 1 sek. * Kameran kohdistuksen apuna kirkas kohdistinvalo * Laitteen etäohjelmointi kauko-ohjaimella 9m saakka (mukana) * Säänkestävä rakenne - CAMO suojavärillä * Toimintalämpötila: -20C C saakka * Toimintailmankosteus: 5%... 90% * Ulostulo: TV ja USB-kaapelit (mukana) * SIM korttipaikka (datapaketin kytkentä - lähetystä varten) * Operaattorit: Sonera, Elisa, Saunalahti, DNA, TeleFinland ja EMT Viro * SD muistikorttipaikka * Liitäntämahdollisuus ulkoiselle 6V virtalähteelle * Mukana: kiinnitysvyö, kauko-ohjain, antenni * Windows (98, 2000, XP, Vista, Win7) yhteensopiva * Pieni ja kompakti koko: 8cm x 5cm x 13cm * Ultrakevyt, 220 gr. (ilman paristoja) Huomioitavaa: Kamera toimii 6V DC virralla. Voit käyttää 8kpl AA alkaliparistoja tai ulkoista 6V DC virtalähdettä Mikäli käytetään ulkoista virtalähdettä, suojaa ylhäällä oleva virtaportti huolellisesti. Takuu ei ole voimassa mikäli kameran sisään on päässyt vettä ulkoisesta virtaportista huolimattoman virtaportin suojauksen ansiosta. Käytä aina valmistajan omaa virtajohtoa (saatavana erikseen) ulkoisen virtalähteen käytön aikana. Kytke aina virtalähteen + ja napa oikeinpäin. Muistathan että kuvien katselu maastossa kuluttaa paristoja joten toiminta-ajat saattavat vaihdella. SD korttia asennettaessa tai poistettaessa kameran tulee olla OFF (virta pois) tilassa koska kameran ohjelmisto voi vaurioitua! Takuu ei ole voimassa mikäli ohjelmisto on hajonnut väärän käsittelyn vuoksi Tarkasta SD kortti aina ennen sen asentamista kameraan sekä suositeltavaa on käyttää uusia SD muistikortteja, kamera formatoi ne automaattisesti o ÄLÄ KÄYTÄ KAMERASSA MICRO SD MUISTIKORTTEJA (adapterillinen) Kameran TV kytkentään käytä TV:n AV IN porttia Kameran ollessa kytkettynä USB kaapelin kautta tietokoneeseen, kamera on USB tilassa. Tällöin tietokone löytää kameran kuvat muistilta (SD kortilta) automaattisesti, kamera voi olla ON (virta päällä) tai OFF (virta pois) tilassa Yleistä: Boly Guard SG882MK on digitaalinen riistakamera joka toimii automaattisesti. Se käynnistyy automaattisesti ihmisen tai eläimen aiheuttaman lämpöliikkeen johdosta. Siinä on passiivinen infrapuna liiketunnistin (PIR). Se tallentaa automaattisesti still-kuvia (enintään 8.0MP) tai videoleikkeitä (VGA). Päivällä kuvat ja videot tallentuvat värillisinä ja yöllä mustavalkoisina inframusta salaman ansiosta. Kamera on tarkoitettu ympärivuotiseen ulko- ja sisäkäyttöön. Tallenteet voidaan lähettää langattoman GPRS (2G tai 3G) yhteyden avulla haluttuun matkapuhelin numeroon tai sähköpostiin MMS kuvaviestinä. Tällöin liittymässä on oltava datayhteys (internet) ja MMS kuvaviestilähetysominaisuus avattuina. Mikäli halutaan lähettää kuvat pelkästään sähköpostiin pelkän datayhteyden avulla, ei liittymässä tarvitse olla MMS kuvaviestilähetysominaisuutta avattuna. Datayhteyden käyttö sähköpostikuvina tulee pitkällä aikavälillä edullisemmaksi kuin MMS lähetys. SIM kortteja eli GSM liittymiä saa eri teleoperaattorilta. Kamera tukee seuraavia taajuuksia: 850MHz, 900MHz, 1800MHz, 1900MHz. MMS KUVAVIESTIEN LÄHETTÄMINEN JA NIIDEN HINNOITTELU MMS lähetysasetuksen ollessa valittuna, kamera lähettää kuvan MMS kuvaviestinä, päätyipä kuvaviesti sitten matkapuhelimeen tai sähköpostiin. Teleoperaattori laskuttaa kuvan MMS kuvaviestin omaan palveluhinnoitteluunsa perustuen. Mikäli kameraan on ohjelmoitu enemmän puhelinnumeroita tai sähköpostiosoitteita, laskutus tapahtuu aina per lähetetty MMS kuvaviesti vs vastaanottavat numero(t) tai sähköposti(t). Esimerkki: Jos kameraan on ohjelmoitu yksi (1) matkapuhelinnumero MMS kuvaviestien vastaanottoon, niin tuolloin yhdestä lähetetystä MMS kuvaviestistä menee yhden MMS kuvaviestin lähetyksen hinta. Mikäli kameraan on ohjelmoitu esim. yksi (1) matkapuhelinnumero ja yksi (1) sähköpostiosoite MMS kuvaviestien vastaanottoon, niin tuolloin yhdestä (1) lähetetystä MMS kuvaviestistä menee kaksi (2) MMS kuvaviestin lähetyksen hintaa koska lähetetty MMS kuvaviesti päätyy kahteen eri osoitteeseen. MMS viestien hinnat ovat operaattorikohtaiset. Eri operaattorit laskuttavat MMS kuvaviestit operaattorin palveluhinnaston mukaisesti. KUVIEN LÄHETTÄMINEN DATAYHTEYDELLÄ SÄHKÖPOSTINA JA NIIDEN HINNOITTELU Datayhteys on kuukausimaksuun perustuva kiinteä palvelumaksu joita tarjoavat useat eri operaattorit. Datayhteydellä sähköpostiin tulevat kuvat maksavat siis operaattorin veloittaman kiinteän kuukausimaksun verran, riippumatta kuvien kappalemääristä. Datayhteys on MMS kuvia edullisempi lähetysmuoto, erityisesti jos kameralla lähetetään useita kuvia vuorokaudessa. Operaattoreiden palveluhinnastot ovat nähtävillä operaattoreiden verkkosivuilla. Tutustu palveluhinnastoihin ennen laitteen käyttöä. Eränetti verkkokauppa ei kanna vastuuta asiakkaan (kameran haltijan) ja teleoperaattoreiden välisistä palvelusopimuksista tai niiden taloudellisista vaikutuksista. Kameran portit: Kamerassa on seuraavat portit, USB, SD korttipaikka, SIM korttipaikka, TV ulostulo ja ulkoinen tasavirta portti 6V ulkoista virtalähdettä varten. Kameran takana on kallistuksen säädin sekä kaapelilukon kiinnitys. Kameran kaaviokuva takaa: 2

3 Kameran kaaviokuva edestä / alhaalta: Kauko-ohjaimen kaaviokuva edestä: Kameran mukana tulee kauko-ohjain jota käytetään ensisijaisesti kameran ohjelmointiin ja salasanan syöttämiseen. Kauko-ohjain toimii langattomasti infrapunalla maksimissaan 9m päästä kamerasta. Näppäimillä MENU, OK ja * ei ole kaksoistarkoitusta kuten on kaikilla muilla kauko-ohjaimen näppäimillä. Muilla näppäimillä voidaan syöttää numeroita tai kirjaimia esim. salasana, lähetystoimintoihin matkapuhelinnumerot, sähköpostiosoitteet ja lähetysasetukset. HUOM! Poista kaukoohjaimen paristoa suojaava ohut läpinäkyvä muoviliuska ennen kauko-ohjaimen käyttöönottoa! 3

4 Kauko-ohjain toiminnot: Laserosoitin toimii painamalla (TEST tilassa): Erikoismerkit: * (tähti) 1. / _ löytyvät kauko-ohjaimen näppäintä 1 painamalla + ja - merkit löytyvät 0 näppäimen takaa # merkillä rivinvaihto esim. lähetysasetuksissa Kameran näytöllä näkyvät tiedot kun kamera on päällä testitilassa (TEST): Tallennus ja SD muistikortti: Tallennus tapahtuu 1-16GB erilliselle SD muistikortille. Kuvat tallentuvat.jpg tiedostoina tai.avi videoklippeinä. Pidä huoli että SD muistikortin tallennusesto ei ole käytössä, muuten kamera ei tallenna sinne kuvia. Suositeltavaa olisi käyttää ensimmäisen käyttöönoton aikana uutta SD muistikorttia. Kamera alustaa (format) sen automaattisesti. Kamerassa voidaan käyttää SDHC muistikortteja. ÄLÄ KÄYTÄ MICRO SD MUISTIKORTTEJA (adapterillinen). Pikaohjeet aloitukseen: Kameran virran tulee olla pois päältä (OFF) kun asennat SD muistikorttia, paristoja ja SIM korttia. 1. Asenna ensin kameran paristot, AA 1.5V alkali paristoja 8kpl, joilla se toimii n. 2kk. Kamera toimii myös ladattavilla Ni-Mh paristoilla (1.2V) mutta eivät niin pitkään kuin 1.5V alkali AA paristoilla (jännitehäviö 0,3V /paristo) Avaa paristoluukku ja asenna paristot oikea polarisaatio oikeinpäin, + / - napa. 4

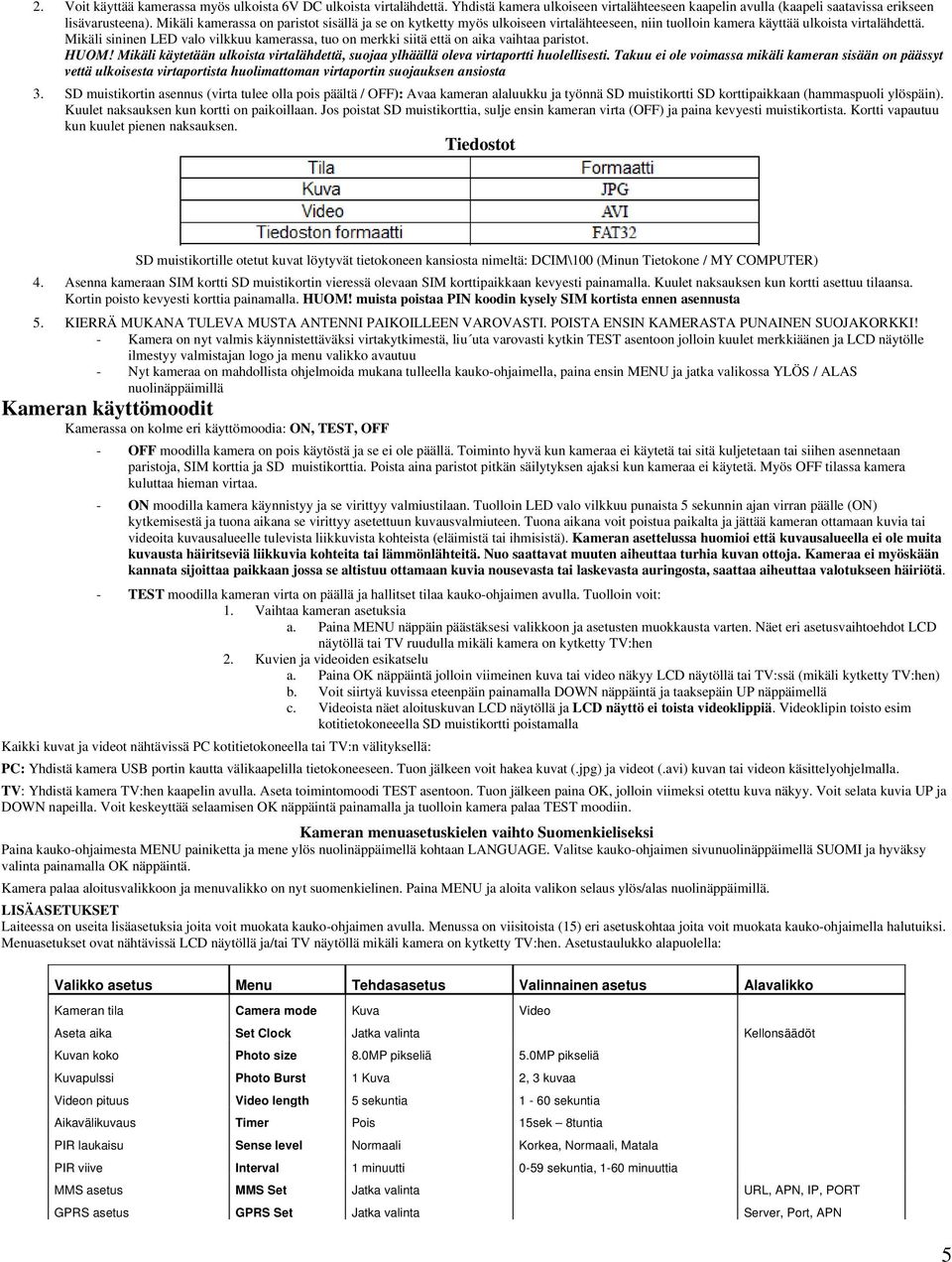

5 2. Voit käyttää kamerassa myös ulkoista 6V DC ulkoista virtalähdettä. Yhdistä kamera ulkoiseen virtalähteeseen kaapelin avulla (kaapeli saatavissa erikseen lisävarusteena). Mikäli kamerassa on paristot sisällä ja se on kytketty myös ulkoiseen virtalähteeseen, niin tuolloin kamera käyttää ulkoista virtalähdettä. Mikäli sininen LED valo vilkkuu kamerassa, tuo on merkki siitä että on aika vaihtaa paristot. HUOM! Mikäli käytetään ulkoista virtalähdettä, suojaa ylhäällä oleva virtaportti huolellisesti. Takuu ei ole voimassa mikäli kameran sisään on päässyt vettä ulkoisesta virtaportista huolimattoman virtaportin suojauksen ansiosta 3. SD muistikortin asennus (virta tulee olla pois päältä / OFF): Avaa kameran alaluukku ja työnnä SD muistikortti SD korttipaikkaan (hammaspuoli ylöspäin). Kuulet naksauksen kun kortti on paikoillaan. Jos poistat SD muistikorttia, sulje ensin kameran virta (OFF) ja paina kevyesti muistikortista. Kortti vapautuu kun kuulet pienen naksauksen. Tiedostot SD muistikortille otetut kuvat löytyvät tietokoneen kansiosta nimeltä: DCIM\100 (Minun Tietokone / MY COMPUTER) 4. Asenna kameraan SIM kortti SD muistikortin vieressä olevaan SIM korttipaikkaan kevyesti painamalla. Kuulet naksauksen kun kortti asettuu tilaansa. Kortin poisto kevyesti korttia painamalla. HUOM! muista poistaa PIN koodin kysely SIM kortista ennen asennusta 5. KIERRÄ MUKANA TULEVA MUSTA ANTENNI PAIKOILLEEN VAROVASTI. POISTA ENSIN KAMERASTA PUNAINEN SUOJAKORKKI! - Kamera on nyt valmis käynnistettäväksi virtakytkimestä, liu uta varovasti kytkin TEST asentoon jolloin kuulet merkkiäänen ja LCD näytölle ilmestyy valmistajan logo ja menu valikko avautuu - Nyt kameraa on mahdollista ohjelmoida mukana tulleella kauko-ohjaimella, paina ensin MENU ja jatka valikossa YLÖS / ALAS nuolinäppäimillä Kameran käyttömoodit Kamerassa on kolme eri käyttömoodia: ON, TEST, OFF - OFF moodilla kamera on pois käytöstä ja se ei ole päällä. Toiminto hyvä kun kameraa ei käytetä tai sitä kuljetetaan tai siihen asennetaan paristoja, SIM korttia ja SD muistikorttia. Poista aina paristot pitkän säilytyksen ajaksi kun kameraa ei käytetä. Myös OFF tilassa kamera kuluttaa hieman virtaa. - ON moodilla kamera käynnistyy ja se virittyy valmiustilaan. Tuolloin LED valo vilkkuu punaista 5 sekunnin ajan virran päälle (ON) kytkemisestä ja tuona aikana se virittyy asetettuun kuvausvalmiuteen. Tuona aikana voit poistua paikalta ja jättää kameran ottamaan kuvia tai videoita kuvausalueelle tulevista liikkuvista kohteista (eläimistä tai ihmisistä). Kameran asettelussa huomioi että kuvausalueella ei ole muita kuvausta häiritseviä liikkuvia kohteita tai lämmönlähteitä. Nuo saattavat muuten aiheuttaa turhia kuvan ottoja. Kameraa ei myöskään kannata sijoittaa paikkaan jossa se altistuu ottamaan kuvia nousevasta tai laskevasta auringosta, saattaa aiheuttaa valotukseen häiriötä. - TEST moodilla kameran virta on päällä ja hallitset tilaa kauko-ohjaimen avulla. Tuolloin voit: 1. Vaihtaa kameran asetuksia a. Paina MENU näppäin päästäksesi valikkoon ja asetusten muokkausta varten. Näet eri asetusvaihtoehdot LCD näytöllä tai TV ruudulla mikäli kamera on kytketty TV:hen 2. Kuvien ja videoiden esikatselu a. Paina OK näppäintä jolloin viimeinen kuva tai video näkyy LCD näytöllä tai TV:ssä (mikäli kytketty TV:hen) b. Voit siirtyä kuvissa eteenpäin painamalla DOWN näppäintä ja taaksepäin UP näppäimellä c. Videoista näet aloituskuvan LCD näytöllä ja LCD näyttö ei toista videoklippiä. Videoklipin toisto esim kotitietokoneeella SD muistikortti poistamalla Kaikki kuvat ja videot nähtävissä PC kotitietokoneella tai TV:n välityksellä: PC: Yhdistä kamera USB portin kautta välikaapelilla tietokoneeseen. Tuon jälkeen voit hakea kuvat (.jpg) ja videot (.avi) kuvan tai videon käsittelyohjelmalla. TV: Yhdistä kamera TV:hen kaapelin avulla. Aseta toimintomoodi TEST asentoon. Tuon jälkeen paina OK, jolloin viimeksi otettu kuva näkyy. Voit selata kuvia UP ja DOWN napeilla. Voit keskeyttää selaamisen OK näppäintä painamalla ja tuolloin kamera palaa TEST moodiin. Kameran menuasetuskielen vaihto Suomenkieliseksi Paina kauko-ohjaimesta MENU painiketta ja mene ylös nuolinäppäimellä kohtaan LANGUAGE. Valitse kauko-ohjaimen sivunuolinäppäimellä SUOMI ja hyväksy valinta painamalla OK näppäintä. Kamera palaa aloitusvalikkoon ja menuvalikko on nyt suomenkielinen. Paina MENU ja aloita valikon selaus ylös/alas nuolinäppäimillä. LISÄASETUKSET Laiteessa on useita lisäasetuksia joita voit muokata kauko-ohjaimen avulla. Menussa on viisitoista (15) eri asetuskohtaa joita voit muokata kauko-ohjaimella halutuiksi. Menuasetukset ovat nähtävissä LCD näytöllä ja/tai TV näytöllä mikäli kamera on kytketty TV:hen. Asetustaulukko alapuolella: Valikko asetus Menu Tehdasasetus Valinnainen asetus Alavalikko Kameran tila Camera mode Kuva Video Aseta aika Set Clock Jatka valinta Kellonsäädöt Kuvan koko Photo size 8.0MP pikseliä 5.0MP pikseliä Kuvapulssi Photo Burst 1 Kuva 2, 3 kuvaa Videon pituus Video length 5 sekuntia 1-60 sekuntia Aikavälikuvaus Timer Pois 15sek 8tuntia PIR laukaisu Sense level Normaali Korkea, Normaali, Matala PIR viive Interval 1 minuutti 0-59 sekuntia, 1-60 minuuttia MMS asetus MMS Set Jatka valinta URL, APN, IP, PORT GPRS asetus GPRS Set Jatka valinta Server, Port, APN 5

6 Lähetystila Send Mode Manuaali Päiväraportti, Heti, Pois Lähetä kuva Sähköposti GPRS (Data) MMS: Puhelin GSM, Sähköposti GSM Formatointi (SD muistikortti) Format Jatka valinta kyllä, ei Tehdasasetus Default set Tallenna Kieli / Language Language English Suomi, Svenskt, Deutsch Menu asetusten valikkotoiminnot Valikkoon pääsee painamalla näppäintä MENU. Näppäimillä ylös ja alas liikutaan valikon asetuksissa. Näppäimillä vasen ja oikea vaihdetaan asetuksen arvoa. Näppäimellä ok vaihdetut asetukset hyväksytään. Painikkeella MENU poistutaan valikosta. Kameran tila Laitteelle on kaksi erilaista tilaa: kuva (yhden kuvan tila) tai video. Valitse haluamasi painikkeilla vasen ja oikea, hyväksy valinta painikkeella ok. HUOM! Kamera ei lähetä videoleikkeitä. Aseta aika Etsi valikosta kohta aseta aika ja paina ok siirtyäksesi aseta valikkoon. Ensimmäisellä rivillä ovat asetukset järjestyksessä vasemmalta oikealle kuukausi, päivä, vuosi. Toisella rivillä järjestyksessä vasemmalta oikealle tunti, minuutti, sekunti. Liiku asetusten välillä painikkeilla vasen ja oikea. Vaihda haluamasi arvot painikkeilla ylös ja alas. Hyväksy valintapainikkeella ok ja poistu menu painikkeella. Kuvan koko Etsi valikosta kohta kuvan koko. Vaihda asetusta painikkeilla vasen ja oikea valitaksesi haluamasi: 8MP, 5MP. Suositus on 5MP. Vahvista valinta painikkeella ok ja poistu valikosta painamalla MENU. Kuvapulssi (kuvien määrä) Kun kamera on automaattisen kuvauksen tilassa, laite ottaa tietyn määrän kuvia peräkkäin, kun liikesensori havaitsee liikettä. Etsi valikosta kohta kuvapulssi ja valitse asetus 1 kuva, 2 kuvaa tai 3 kuvaa sen mukaan, miten monta kuvaa haluat kameran ottavan yhden hälytyksen aikana. MIKÄLI käytetään kuvanlähetystä, on mielekästä pitää asetus 1 (1 kuva), jolloin kamera ehtii lähettää edellisen kuvan ennen uutta kuvaa. Videon pituus Kun kamera on automaattisen kuvauksen tilassa ja videokuvaustoiminto on valittu, laite ottaa tietyn ajan videokuvaa. Voit vaihtaa videokuvauksen aikaa etsimällä valikosta kohdan Videon pituus. Vaihda kohtaan asetus video 1S ~ video 60S sen mukaan, kuinka monta sekuntia haluat videokuvauksen kestävän. Kamera ei lähetä videoleikkeitä. Aikavälikuvaus Laite on säädettävissä ottamaan kuva tai videokuvaa tietyllä aikavälillä huolimatta siitä, ettei se havaitse liikettä. Asetuksen saa päälle valitsemalla valikon kohtaan aikavälikuvaus arvoksi: 10sek 8 tuntia. Asetus otetaan pois valitsemalla valikkoon arvo: pois. Huom! Kun tämä asetus on päällä, poistuu liiketunnistimella tapahtuva kuvaus pois päältä. PIR laukaisu Liikesensorin herkkyyttä on mahdollista säätää matalaksi, normaali, korkeaksi tai pois päältä. Mitä korkeampi arvo on, sen herkemmin laite ottaa kuvia tai videokuvaa liikkeestä. Matala arvo sopii ulkotiloihin, korkea arvo sisätiloihin. Tehdasasetuksena arvo on normaali tasolla. Määrittääksesi haluamasi herkkyys, etsi valikosta kohta PIR laukaisu ja valitse arvoksi (matala), (normaali), (korkea) tai (pois). PIR viive Tämä arvo on tärkeä kameran ollessa automaattisen kuvauksen toiminnossa. Arvo määrittää, kuinka pitkän ajan päästä edellisestä hälytyksestä ja kuvauksesta laite ottaa jälleen kuvia tai videokuvaa. Etsi valikosta kohta PIR viive ja valitse kohtaan joko 1S ~ 60S (sekuntia) tai 1min ~ 60min (minuuttia) määrittääksesi haluamasi väliajan. MIKÄLI käytetään kuvanlähetystä, on mielekästä pitää asetus VÄHINTÄÄN 1min. jolloin kamera ehtii lähettää edellisen kuvan ennen uutta kuvaa. Seuraavat asetukset kannattaa tehdä kotitietokoneella suoraan SD muistikortille. Kun kamera on kuvannut muutaman kuvan, se luo automaattisesti kaksi tiedostokansiota SD muistikortille: DCIM = kansio jonne alkuperäiset kuvat tallenttuvat GSM = kansio josta löytyvät asetusparametri rivit lähetysasetusten syöttämiseen Avaa GSM kansio SD muistikortilta, klikkaa auki kansio PROFIILE. Nyt näet rivit jolle lähetysasetukset tulee syöttää kuten käyttöohjeen sivuilla 7-10 on kerrottu. MMS asetus (URL, APN, IP, PORT) Tässä asetuksessa voit asettaa kameraan tarvittavat operaattorinasetukset MMS kuvan lähetykseen. Asetukset ovat operaattorikohtaisia. Nämä asetukset saat operaattorilta dataliittymällä varustetun SIM kortin hankinnan yhteydessä. Ilman näitä asetuksia kamera ottaa kuvia, mutta ei lähetä niitä! GPRS asetus (Server, Port, APN) Tässä asetuksessa voit asettaa kameraan tarvittavat operaattorinasetukset kuvan lähetykseen sähköpostina. Asetukset ovat operaattorikohtaisia. Nämä asetukset saat operaattorilta dataliittymällä varustetun SIM kortin hankinnan yhteydessä. Ilman näitä asetuksia kamera ottaa kuvia, mutta ei lähetä niitä! Lähetystila Tässä asetuksessa voit asettaa kameraan kuvanlähetyksen välittömäksi lähetykseksi (HETI). Tehdasasetus on manuaalinen. Kun HETI (välitön lähetys) valitaan OK painikkeella, niin kamerassa tehdasasetus MAKSIMI LUKU 10 näkyy. Tuo tarkoittaa että kameralle on annettu lupa lähettää maksimissaan 10 kuvaa 24h kuluessa. Vuorokausi alkaa alusta keskiyöllä. Maksimimäärän ylittävät kuvat tallentuvat normaalisti SD muistikortille. Vaihtoehtona myös päivittäisraportin kertalähetys tiettyyn kellonaikaan. Paina OK hyväksyttyäsi valinnan tai MENU peruuttaaksesi valinnan. MENU näppäintä painamalla pääset pois tästä asetuksesta. Lähetä Kuva Valikon Sähköposti GPRS valinta tarkoittaa datasiirtona sähköpostitse. Muut kaksi valintaa tarkoittavat kuvan lähettämistä MMS kuvaviestinä joko sähköpostiin (sähköposti GSM) tai matkapuhelimeen (puhelin GSM). MMS kuvaviestinä lähetys on kalliimpaa kuin datasiirtona tapahtuva kuvanlähetys. Formatointi (SD muistikortin alustus / tyhjennys) HUOM! Formatointi poistaa DCIM ja MMS lähetyskansiot SD muistikortilta. Mikäli lähetyskansio poistetaan, niin kamera lopettaa lähettämisen ennalta asetettuihin numeroihin ja sähköposteihin (lähetysasetukset pyyhkiytyvät pois). LÄHETYSASETUKSET Kameran ohjelmointi lähetysasetuksia käyttäen 1. Ensin on valittava kuvanlähetystapa kameralta käyttäjälle o MMS kuvaviestinä matkapuhelimeen ja/tai sähköpostiin o Operaattorin liittymässä (SIM kortti) oltava datapaketti ja MMS kuvaviestin lähetysominaisuudet avattuina o Datana internet lähetyksen avulla sähköpostitse 6

7 o Operaattorin liittymässä (SIM kortti) oltava datapaketti avattuna 2. SIM kortista on poistettava PIN koodin kysely ennen kameraan asettamista esim. omalla matkapuhelimella Kun SIM kortti on oikein asennettu, näet LCD näytöllä ikonin Kun SIM kortti on väärin asennettu tai se on epäyhteensopiva, näet LCD näytöllä ikonin 3. Operaattoriasetukset voidaan syöttää kameraan kauko-ohjaimella kohdissa MMS asetus ja GPRS asetus. Voit tehdä operaattoriasetukset helposti suoraan myös SD muistikortin PROFILE nimiseen kansioon. Kamera tekee kansion kun SD muistikortti on asennettu ja kamera kytketään ensikertaa TEST asentoon ja sillä otetaan kuvia. SD kortin PROFILE kansion tietojen syöttö onnistuu helposti esim. kotitietokoneella kauko-ohjaimen sijasta. o Lähetysasetukset ovat aina tallentuneena SD muistikortilla ja mikäli kameraan vaihdetaan uusi SD muistikortti, täytyy lähetyskansio kopioida myös uudelle SD muistikortille Kameran tarvitsemat teleoperaattoriasetukset MMS kuvan lähettämistä varten (kamerassa asetus: LÄHETÄ KUVA (Sähköposti GSM) tai( Puhelin GSM) Malliesimerkki 1: SONERA teleoperaattorin dataliittymällä (PIKKUNETTI) varustettuun MMS kuvaviesti (MULTSARI 50) liittymälle ovat seuraavat URL= APN=wap.sonera.net IP= PhoneNum1=0xxxxxx PhoneNum2= Malliesimerkki 2: SAUNALAHTI teleoperaattorin dataliittymällä varustettuun MMS kuvaviesti liittymälle ovat seuraavat: URL = APN = mms.saunalahti.fi IP = Port = 8080 PhoneNum1=0xxxxxx PhoneNum2= Malliesimerkki 3: DNA teleoperaattorin dataliittymällä varustettuun MMS kuvaviesti liittymälle ovat seuraavat URL= APN=mms IP= PhoneNum1=0xxxxxx PhoneNum2= Malliesimerkki 4: ELISA teleoperaattorin dataliittymällä varustettuun MMS kuvaviesti liittymälle ovat seuraavat URL= APN=mms IP= PhoneNum1=0xxxxxxx PhoneNum2=+358 7

8 Malliesimerkki 5: TELE Finland teleoperaattorin dataliittymällä varustettuun MMS kuvaviesti liittymälle ovat seuraavat URL= APN=telefinland IP= PhoneNum1=0xxxxxx PhoneNum2= Malliesimerkki 6: EMT Mobil (PrePaid) Viro teleoperaattorin dataliittymällä varustettuun MMS kuvaviesti liittymälle ovat seuraavat URL= APN= mms.emt.ee IP= PhoneNum1=0xxxxxx PhoneNum2= MENU valikossa UP ja DOWN näppäimillä painamalla pääset MMS Set asetukseen. Paina OK hyväksyttyäsi valinnan tai MENU peruuttaaksesi valinnan. MENU näppäintä painamalla pääset pois tästä asetuksesta. Kauko-ohjaimen kirjoitus ja numeronäppäimillä tietojen taltiointi ennen tallennusta (URL, APN, IP, Port). Alavalikossa eteneminen / liikkuminen # merkillä. Kameran tarvitsemat teleoperaattoriasetukset sähköpostitse kuvan lähettämiseen datayhteydellä (kamerassa asetus: LÄHETÄ KUVA - (Sähköposti GPRS) sähköpostilähetyksen asetukset käyttäen Sonera dataliittymää (esim. Pikkunetti) Kun kuvat lähetetään sähköpostin liitteenä GPRS-verkon välityksellä, tarvitaan siihen tunnus ja salasana, jotka ovat Soneran mobiilisähköpostin tunnukset. Sonera liittymää käytettäessä sinun tulee ensin avata oma mobiilisähköpostitili Soneran verkkosivuilla. Mobiilisähköpostin voi käyttäjä itse luoda veloituksetta Soneran www-sivuilla seuraavasti: - ja sieltä valinta "Omat Sivut". Kirjaudu Omat sivut. Tähän tarvitset liittymäsi puhelinnumeron ja salasanan. - Hanki ensin salasana matkapuhelimella, laita SIM kortti matkapuhelimeen - Lähetä tekstiviesti numeroon ja viesti SALASANA - Saat salasanan, joita käytetään Sonera Omat sivut sivuille kirjautumiseen Kirjaudu omalla numerolla ja saadulla salasanalla Soneran Omat sivut palveluun -Omilta sivuilta valitse valikosta "Sähköposti" -valitse alavalikosta "Sähköposti matkapuhelimeen" - valitse alavalikosta Ota käyttöösi Sonera mobiilisähköposti - toimi ohjeiden mukaan ja määritä uusi sähköpostitili - lopuksi näet Tilin asetukset kohdasta Käyttäjätunnuksen ja Salasanan. Ota nämä talteen sillä niitä tarvitaan kameran asetuksissa. Allaoleva asetuskansio löytyy kamerassa jo olleelta SD muistikortilta. Täytä tiedot oikein tietokoneella: ; for MMS application [MMS Setting] URL= APN=wap.sonera.net IP= Account= Password= [GPRS Setting] Server=mail.inet.fi Port=25 APN=internet Account=syötä tähän mobiilisähköpostin käyttäjätunnus jonka sait Soneran verkkosivuilta Password=syötä tähän mobiilisähköpostin salasana jonka sait Soneran verkkosivuilta user=oma.mobiilisähköposti@pp.sonera.net password= syötä myös tähän mobiilisähköpostin salasana jonka sait Soneran verkkosivuilta [Addressee] Phone1= Phone2= Phone3= 8

9 Phone4= sähköpostilähetyksen asetukset käyttäen Saunalahti Norppa+ datapaketilla (Mobiililaajakaista perus, 9.90e/kk*) liittymää tai Saunalahti Minimobiili (5.90e/kk*): *hinta 10/2011 hinnaston mukainen, tarkasta hinnat operaattoreilta Allaoleva asetuskansio löytyy kamerassa jo olleelta SD muistikortilta. Täytä tiedot oikein tietokoneella: ; for MMS application [MMS Setting] URL= APN=mms.saunalahti.fi IP= Account= Password= [GPRS Setting] Server=posti.saunalahti.fi Port=25 APN=internet.saunalahti Account=abcd Password=abcd user=oma.sähköposti.tähän@gmail.com password= abcd [Addressee] Phone1= Phone2= Phone3= Phone4= 1=oma.sähköpostiosoite.tähän@gmail.com sähköpostilähetyksen asetukset käyttäen DNA liittymää: Allaoleva asetuskansio löytyy kamerassa jo olleelta SD muistikortilta. Täytä tiedot oikein tietokoneella: ; for MMS application [MMS Setting] URL= APN=mms IP= Account= Password= [GPRS Setting] Server=smtp.dnainternet.net Port=25 APN=internet Account=abcd Password=abcd user=oma.sähköposti.tähän@gmail.com password= abcd [Addressee] Phone1= Phone2= Phone3= Phone4= 1=oma.sähköpostiosoite.tähän@gmail.com sähköpostilähetyksen asetukset käyttäen EMT Mobil (PrePaid) Viro liittymää: Allaoleva asetuskansio löytyy kamerassa jo olleelta SD muistikortilta. Täytä tiedot oikein tietokoneella: ; for MMS application [MMS Setting] URL= APN= mms.emt.ee IP= Account= Password= [GPRS Setting] Server=gprsmail.emt.ee Port=25 9

10 APN=internet.emt.ee Account=abcd Password=abcd password= abcd [Addressee] Phone1= Phone2= Phone3= Phone4= 2G langattomat peittoalueet Esim. Suomessa Sonera teleoperaattorilla on kattava langaton peittoalue myös harvaan asutuilla alueilla, mutta liittymää hankittaessa kannattaa selvittää teleoperaattorien tarjoamat peittoalueet aiotulle kameran sijoituspaikalle. GPRS yhteys (2G) on lähetykseen riittävä. Tarvittaessa lisätiedot (mobiilipalvelut): Sonera / tekninen tuki, puh: Saunalahti / tekninen tuki, puh: (09) DNA / tekninen tuki, puh: tai Kuvien poisto / katselu valinta Tässä asetuksessa voit poistaa kameran ottamia kuvia joko yksi kerrallaan tai kaikki kerrallaan. MENU tilassa paina OK näppäin aloitusnäytössä (LIVE tila). Kamera näyttää viimeksi tallentuneet kuvat. Siirtyminen eteen nuolinäppäimillä. Paina kerran MENU jolloin kamera kysyy Poista yksi jolloin se poistaa yhden kuvan kerrallaan. Sivunuolinäppäimellä voit siirtyä seuraavaan valikkoon jolloin kamera kysyy Poista kaikki. Hyväksyntä OK näppäimellä poistaa kuvat halutusti. Vinkki: helpoiten voit muokata ja poistaa muistiin tallentuneita kuvia kotitietokoneella. MENU näppäintä painamalla pääset pois tästä asetuksesta. Kameran asettelu ja kohdealueen tarkastus Voit kokeilla miten kameran liiketunnistin löytää kuvausalueen liikkeen helposti kameran TEST moodilla. Laita kamera omista reunakiinnikekorvistaan kiinni tukevaan puuhun tai vastaavaan, joka ei heilu tuulella. Laira TEST moodi päälle ja kulje kameran edessä. Punainen LED valo vilkahtaa aina kun liike havaittu ja näin voit arvioida kameran tähtäystä ja etäisyyttä. Katso että kameran edessä on esteetön näkyväisyys ja huojuvat oksat ja heinät kannattaa poistaa edestä. Kamera kannattaa kiinnittää tarpeeksi suureen puuhun sillä tuuli huojuttaa ohutrunkoisia puita herkemmin ja se saattaa aiheuttaa kuvauksen aikana liikettä tai turhia kuvia. Risut, pitkät heinät ja pienet huojuvat oksat kuvauslinjalla ovat myös häiriötekijöitä kuvatessa. Älä myöskään asenna kameraa vasten nousevaa tai laskevaa aurinkoa sillä se saattaa aiheuttaa häiriötä valotuksessa. Kamera kannattaa myös suojata uteliaiden katseilta ja huomioitava esim talviset keliolosuhteet. Älä kiristä kameran kiinnitysvyötä liian tiukalle sillä tuo saattaa tapaturmaisesti katkaista kameran kameran kiinnityskorvat. Ajurit Kamera on yhteensopiva: Windows 2000, XP, Vista, Win7. Erillistä ohjelmistolevykettä ei tarvita. Yleinen kysymys Kameran alimman linssin takana on joku pieni reikälevy irrallaan, onko kamerani viallinen? Kameran alemman linssin takana on pieni pyöreä liikkuva levy jossa on reikä keskellä. Levy liikkuu omassa vapaassa tilassaan kun kamerassa ei ole paristoja sisällä ja virtaa päällä. Levy tukee yökuvauksessa salamaa ja sen toiminta on automaattisesti säädeltyä. HUOMIOITAVAA KÄYTTÖTURVALLISUUDESTA Laite ei ole lelu joten älä jätä sitä lasten ulottuville. ÄLÄ jätä paristoja laitteen sisään pitempiaikaisen varastoinnin ajaksi paristojen vuotovaaran vuoksi. Takuu ei kata käyttäjän aiheuttamista käyttövirheistä aiheutuneita vikoja. Laitteella on valmistajan antama 1 vuoden takuu valmistus ja materiaalivirheille. 10
