AUTOSOITIN KÄYTTÖOHJE

Transkriptio

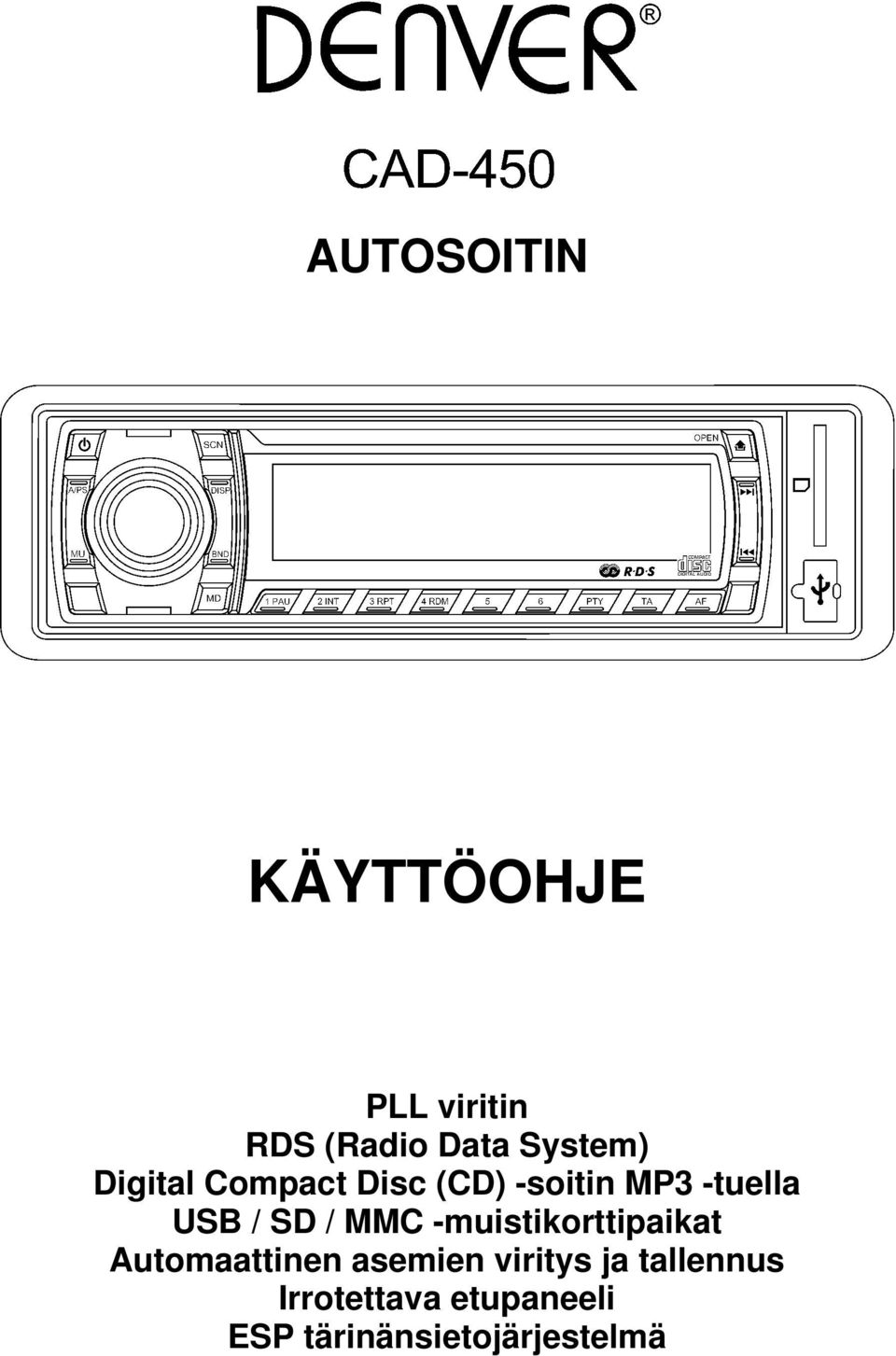

1 AUTOSOITIN KÄYTTÖOHJE PLL viritin RDS (Radio Data System) Digital Compact Disc (CD) -soitin MP3 -tuella USB / SD / MMC -muistikorttipaikat Automaattinen asemien viritys ja tallennus Irrotettava etupaneeli ESP tärinänsietojärjestelmä

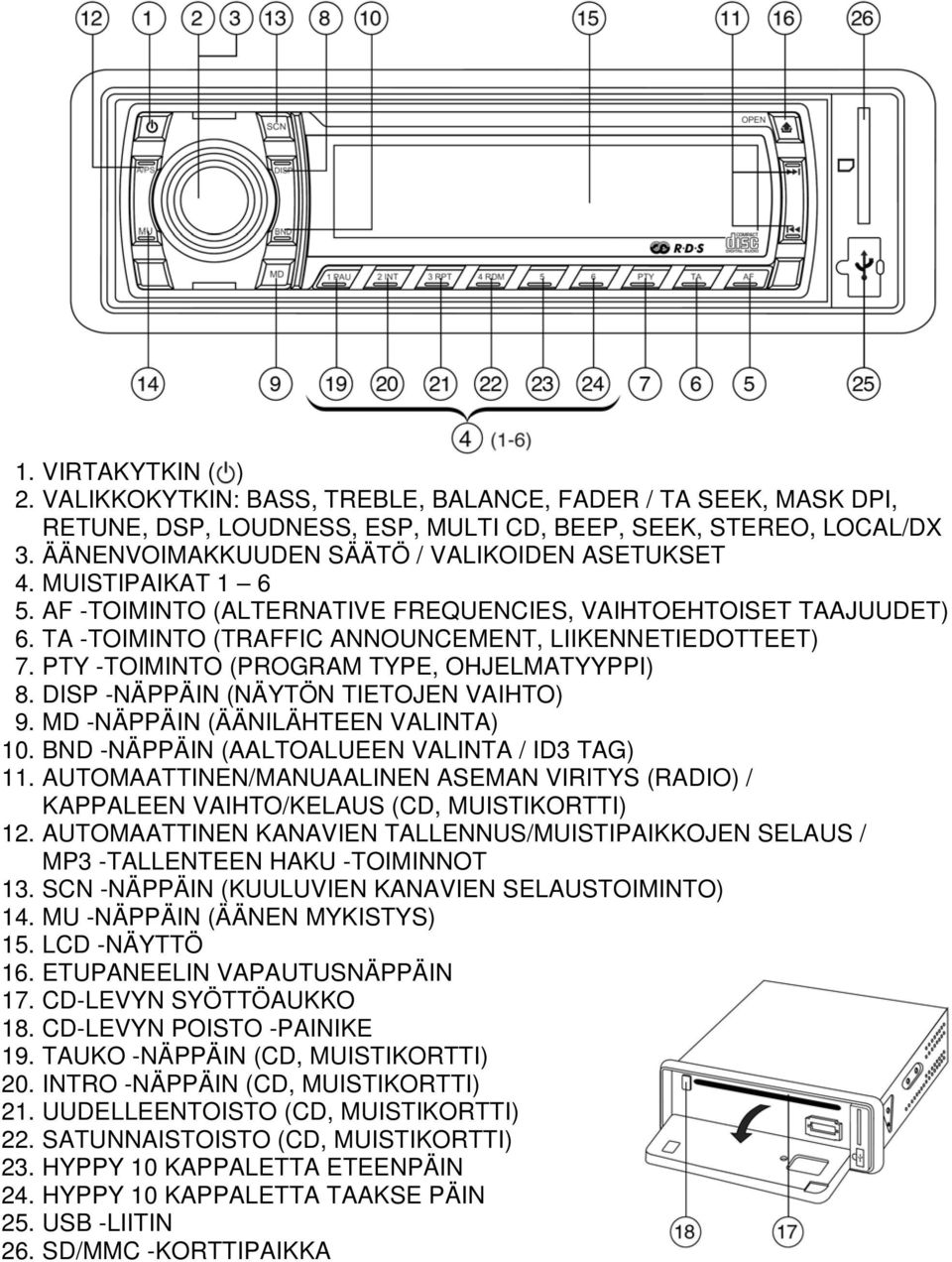

2 1. VIRTAKYTKIN ( ) 2. VALIKKOKYTKIN: BASS, TREBLE, BALANCE, FADER / TA SEEK, MASK DPI, RETUNE, DSP, LOUDNESS, ESP, MULTI CD, BEEP, SEEK, STEREO, LOCAL/DX 3. ÄÄNENVOIMAKKUUDEN SÄÄTÖ / VALIKOIDEN ASETUKSET 4. MUISTIPAIKAT AF -TOIMINTO (ALTERNATIVE FREQUENCIES, VAIHTOEHTOISET TAAJUUDET) 6. TA -TOIMINTO (TRAFFIC ANNOUNCEMENT, LIIKENNETIEDOTTEET) 7. PTY -TOIMINTO (PROGRAM TYPE, OHJELMATYYPPI) 8. DISP -NÄPPÄIN (NÄYTÖN TIETOJEN VAIHTO) 9. MD -NÄPPÄIN (ÄÄNILÄHTEEN VALINTA) 10. BND -NÄPPÄIN (AALTOALUEEN VALINTA / ID3 TAG) 11. AUTOMAATTINEN/MANUAALINEN ASEMAN VIRITYS (RADIO) / KAPPALEEN VAIHTO/KELAUS (CD, MUISTIKORTTI) 12. AUTOMAATTINEN KANAVIEN TALLENNUS/MUISTIPAIKKOJEN SELAUS / MP3 -TALLENTEEN HAKU -TOIMINNOT 13. SCN -NÄPPÄIN (KUULUVIEN KANAVIEN SELAUSTOIMINTO) 14. MU -NÄPPÄIN (ÄÄNEN MYKISTYS) 15. LCD -NÄYTTÖ 16. ETUPANEELIN VAPAUTUSNÄPPÄIN 17. CD-LEVYN SYÖTTÖAUKKO 18. CD-LEVYN POISTO -PAINIKE 19. TAUKO -NÄPPÄIN (CD, MUISTIKORTTI) 20. INTRO -NÄPPÄIN (CD, MUISTIKORTTI) 21. UUDELLEENTOISTO (CD, MUISTIKORTTI) 22. SATUNNAISTOISTO (CD, MUISTIKORTTI) 23. HYPPY 10 KAPPALETTA ETEENPÄIN 24. HYPPY 10 KAPPALETTA TAAKSE PÄIN 25. USB -LIITIN 26. SD/MMC -KORTTIPAIKKA

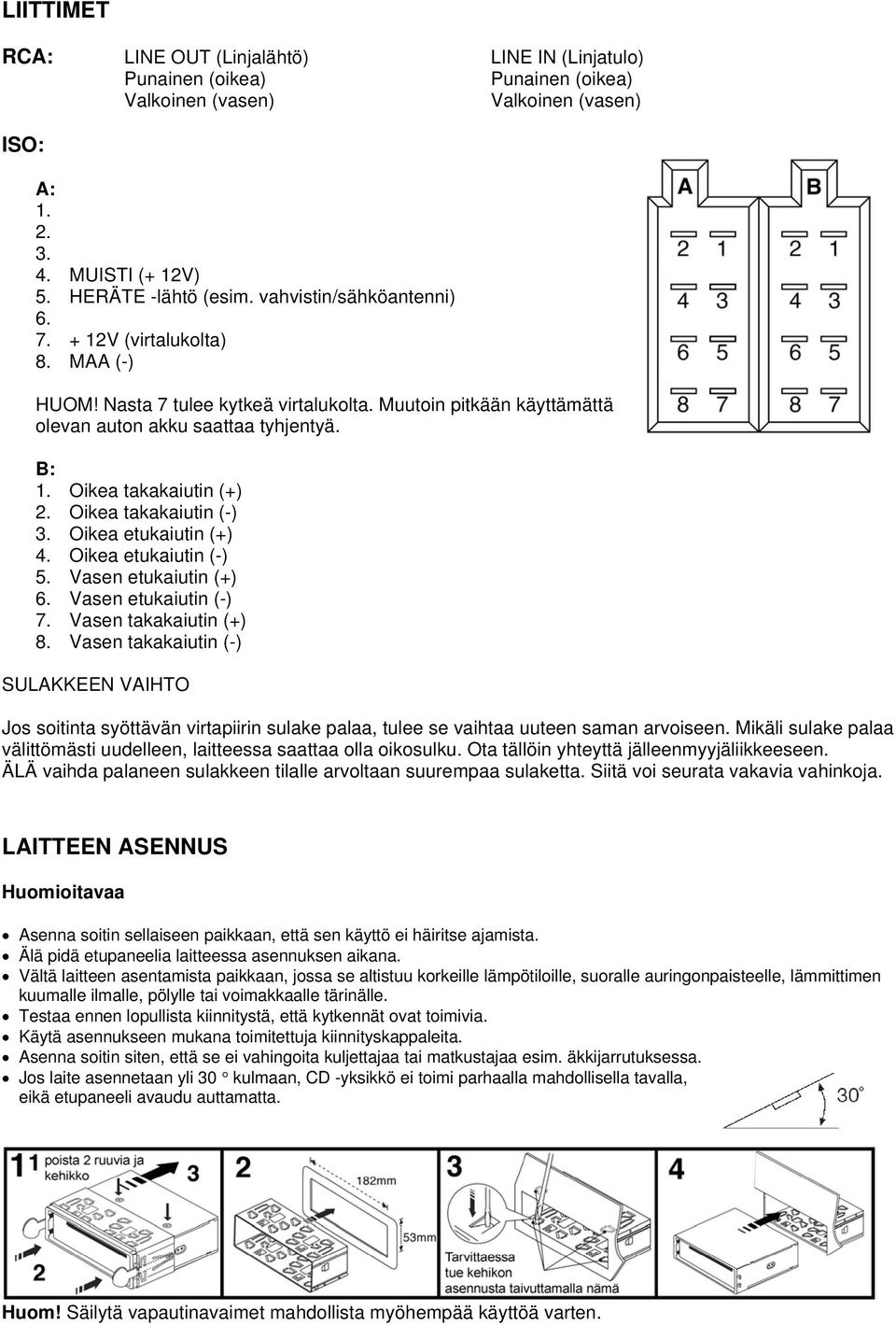

3 LIITTIMET RCA: LINE OUT (Linjalähtö) LINE IN (Linjatulo) Punainen (oikea) Punainen (oikea) Valkoinen (vasen) Valkoinen (vasen) ISO: A: MUISTI (+ 12V) 5. HERÄTE -lähtö (esim. vahvistin/sähköantenni) V (virtalukolta) 8. MAA (-) HUOM! Nasta 7 tulee kytkeä virtalukolta. Muutoin pitkään käyttämättä olevan auton akku saattaa tyhjentyä. B: 1. Oikea takakaiutin (+) 2. Oikea takakaiutin (-) 3. Oikea etukaiutin (+) 4. Oikea etukaiutin (-) 5. Vasen etukaiutin (+) 6. Vasen etukaiutin (-) 7. Vasen takakaiutin (+) 8. Vasen takakaiutin (-) SULAKKEEN VAIHTO Jos soitinta syöttävän virtapiirin sulake palaa, tulee se vaihtaa uuteen saman arvoiseen. Mikäli sulake palaa välittömästi uudelleen, laitteessa saattaa olla oikosulku. Ota tällöin yhteyttä jälleenmyyjäliikkeeseen. ÄLÄ vaihda palaneen sulakkeen tilalle arvoltaan suurempaa sulaketta. Siitä voi seurata vakavia vahinkoja. LAITTEEN ASENNUS Huomioitavaa Asenna soitin sellaiseen paikkaan, että sen käyttö ei häiritse ajamista. Älä pidä etupaneelia laitteessa asennuksen aikana. Vältä laitteen asentamista paikkaan, jossa se altistuu korkeille lämpötiloille, suoralle auringonpaisteelle, lämmittimen kuumalle ilmalle, pölylle tai voimakkaalle tärinälle. Testaa ennen lopullista kiinnitystä, että kytkennät ovat toimivia. Käytä asennukseen mukana toimitettuja kiinnityskappaleita. Asenna soitin siten, että se ei vahingoita kuljettajaa tai matkustajaa esim. äkkijarrutuksessa. Jos laite asennetaan yli 30 kulmaan, CD -yksikkö ei toimi parhaalla mahdollisella tavalla, eikä etupaneeli avaudu auttamatta. Huom! Säilytä vapautinavaimet mahdollista myöhempää käyttöä varten.

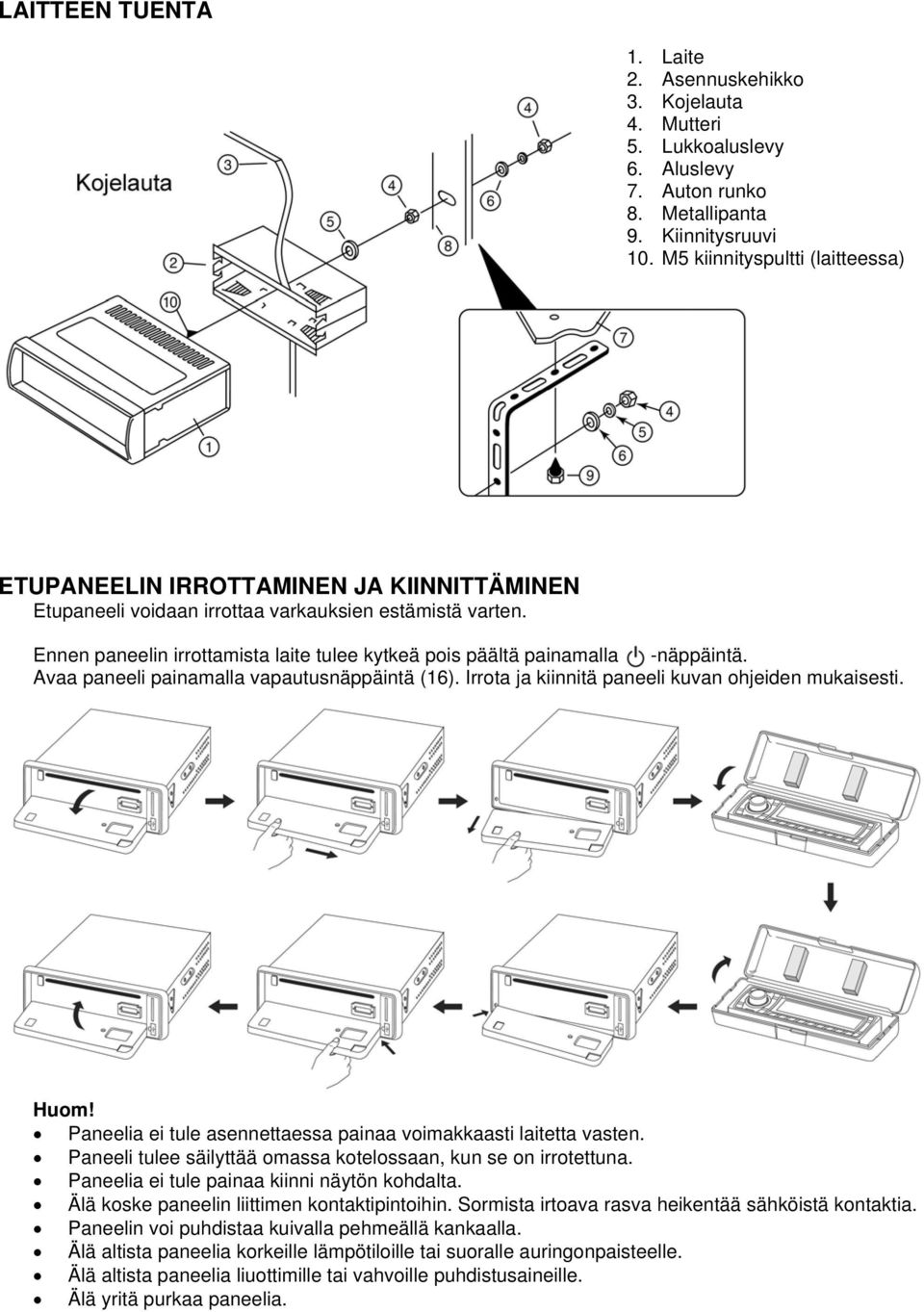

4 LAITTEEN TUENTA 1. Laite 2. Asennuskehikko 3. Kojelauta 4. Mutteri 5. Lukkoaluslevy 6. Aluslevy 7. Auton runko 8. Metallipanta 9. Kiinnitysruuvi 10. M5 kiinnityspultti (laitteessa) ETUPANEELIN IRROTTAMINEN JA KIINNITTÄMINEN Etupaneeli voidaan irrottaa varkauksien estämistä varten. Ennen paneelin irrottamista laite tulee kytkeä pois päältä painamalla -näppäintä. Avaa paneeli painamalla vapautusnäppäintä (16). Irrota ja kiinnitä paneeli kuvan ohjeiden mukaisesti. Huom! Paneelia ei tule asennettaessa painaa voimakkaasti laitetta vasten. Paneeli tulee säilyttää omassa kotelossaan, kun se on irrotettuna. Paneelia ei tule painaa kiinni näytön kohdalta. Älä koske paneelin liittimen kontaktipintoihin. Sormista irtoava rasva heikentää sähköistä kontaktia. Paneelin voi puhdistaa kuivalla pehmeällä kankaalla. Älä altista paneelia korkeille lämpötiloille tai suoralle auringonpaisteelle. Älä altista paneelia liuottimille tai vahvoille puhdistusaineille. Älä yritä purkaa paneelia.

5 1. SOITTIMEN KYTKEMINEN PÄÄLLE/POIS Soitin kytkeytyy päälle painamalla mitä tahansa näppäintä, paitsi etupaneelin vapauttajaa (16). Soitin sammuu painamalla -näppäintä (1). 2. ja 3. VALIKKO- JA ÄÄNENVOIMAKKUUSKYTKIN: Painamalla kytkintä kerran, aktivoituu seuraavat säädöt; VOL (äänenvoimakkuus), BAS (basso), TRE (diskantti), BAL (tasapaino; oikea-vasen), FAD (tasapaino; etu-taka). Painamalla kytkintä toistuvasti siirrytään asetuksissa kuvan osoittamassa järjestyksessä. Arvoja vaihdetaan ja -säätimellä. HUOM! Mikäli jokin DSP -asetus (kts. kohta DSP) on päällä, BAS- ja TRE -valikot eivät ole käytössä. Valikosta poistutaan automaattisesti 5 sek. viimeisen painalluksen jälkeen. Painamalla kytkintä 2 sekuntia, aktivoituu alavalikko: Painamalla nyt kytkintä toistuvasti siirrytään asetuksissa seuraavassa järjestyksessä: TA SEEK, MASK DPI, RETUNE, DSP, LOUDNESS, ESP, MULTI CD, BEEP, SEEK, STEREO, LOCAL/DX. Valikosta poistutaan automaattisesti 10 sek. viimeisen painalluksen jälkeen. TA SEEK/ALARM: - TA SEEK: Kun juuri viritetyltä asemalta ei saada TP -informaatiota 5 sekuntiin, radio virittyy seuraavalle asemalle, jolta TP -informaatio saadaan, mutta jolla ei ole samaa PI (Programme Identification) -arvoa. Kun TP -informaatio heikkenee nykyisellä asemalla uudelleenvirityksen aikana (RETUNE Short/Long, 30/90 sek.), radio virittyy seuraavalle asemalle, jolla on sama PI -arvo. Jos radio ei löydä yhden hakukierroksen aikana samalla PI -arvolla olevaa asemaa, se virittyy seuraavalle asemalle, jolta TP - informaatio saadaan vastaanotettua. - TA ALARM: Kun tämä tila on valittuna, uudelleenviritys ei ole aktivoituna. Jos juuri viritetyltä asemalta ei saada TP -informaatiota 5 sekunnin aikana, kuuluu piippaus. MASK DPI: Mikäli kuuluvuusalueella on vaihtoehtoisia (AF) radioasemia, joiden kentänvoimakkuus on suuri, mutta ne eivät lähetä RDS -signaalia tai niiden PI -arvot eivät täsmää nykyisen kanavan kanssa, voidaan ne sulkea pois hakuehdoista. - MASK DPI: Estää vaihtoehtoisen kanavan haun, jolla on väärä PI -arvo. - MASK ALL: Estää vaihtoehtoisen kanavan haun, jolla on väärä PI -arvo ja suuri kentän voimakkuus, mutta ei RDS - signaalia. RETUNE: Tällä asetuksella valitaan TA -haun udelleenvirityksen oletusaika. Jos TA -informaatiota ei saada vastaanotettua asetetun ajan kuluessa, radio virittyy seuraavalle asemalle, jolla on sama PI -arvo. Jos samaa PI -arvoa ei löydy miltään kanavalta yhden hakukierroksen aikana, radio palaa alkuperäiselle kanavalle. - RETUNE L: uudelleenviritysaika = 90 sekuntia. - RETUNE S: uudelleenviritysaika = 30 sekuntia.

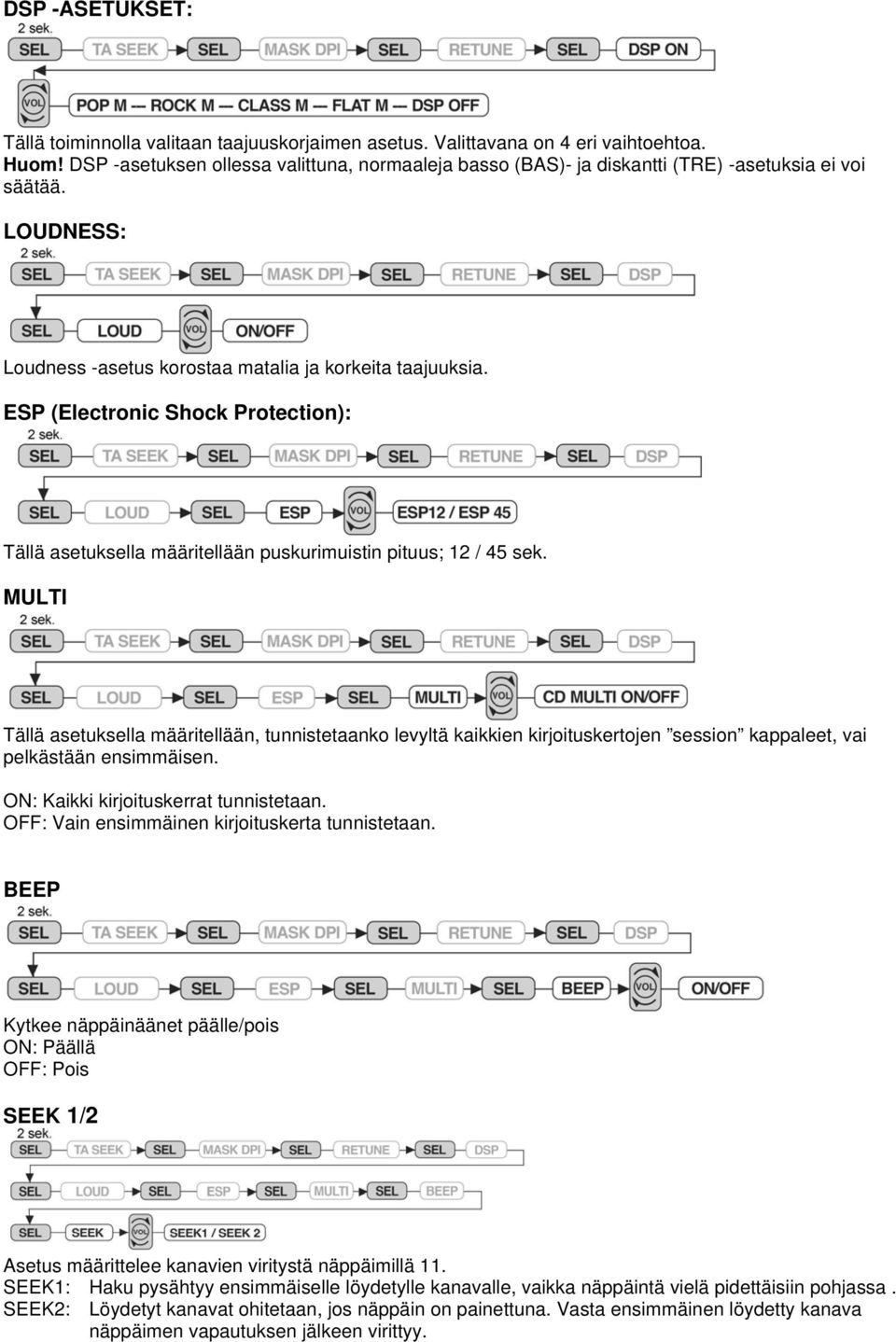

6 DSP -ASETUKSET: Tällä toiminnolla valitaan taajuuskorjaimen asetus. Valittavana on 4 eri vaihtoehtoa. Huom! DSP -asetuksen ollessa valittuna, normaaleja basso (BAS)- ja diskantti (TRE) -asetuksia ei voi säätää. LOUDNESS: Loudness -asetus korostaa matalia ja korkeita taajuuksia. ESP (Electronic Shock Protection): Tällä asetuksella määritellään puskurimuistin pituus; 12 / 45 sek. MULTI Tällä asetuksella määritellään, tunnistetaanko levyltä kaikkien kirjoituskertojen session kappaleet, vai pelkästään ensimmäisen. ON: Kaikki kirjoituskerrat tunnistetaan. OFF: Vain ensimmäinen kirjoituskerta tunnistetaan. BEEP Kytkee näppäinäänet päälle/pois ON: Päällä OFF: Pois SEEK 1/2 Asetus määrittelee kanavien viritystä näppäimillä 11. SEEK1: Haku pysähtyy ensimmäiselle löydetylle kanavalle, vaikka näppäintä vielä pidettäisiin pohjassa. SEEK2: Löydetyt kanavat ohitetaan, jos näppäin on painettuna. Vasta ensimmäinen löydetty kanava näppäimen vapautuksen jälkeen virittyy.

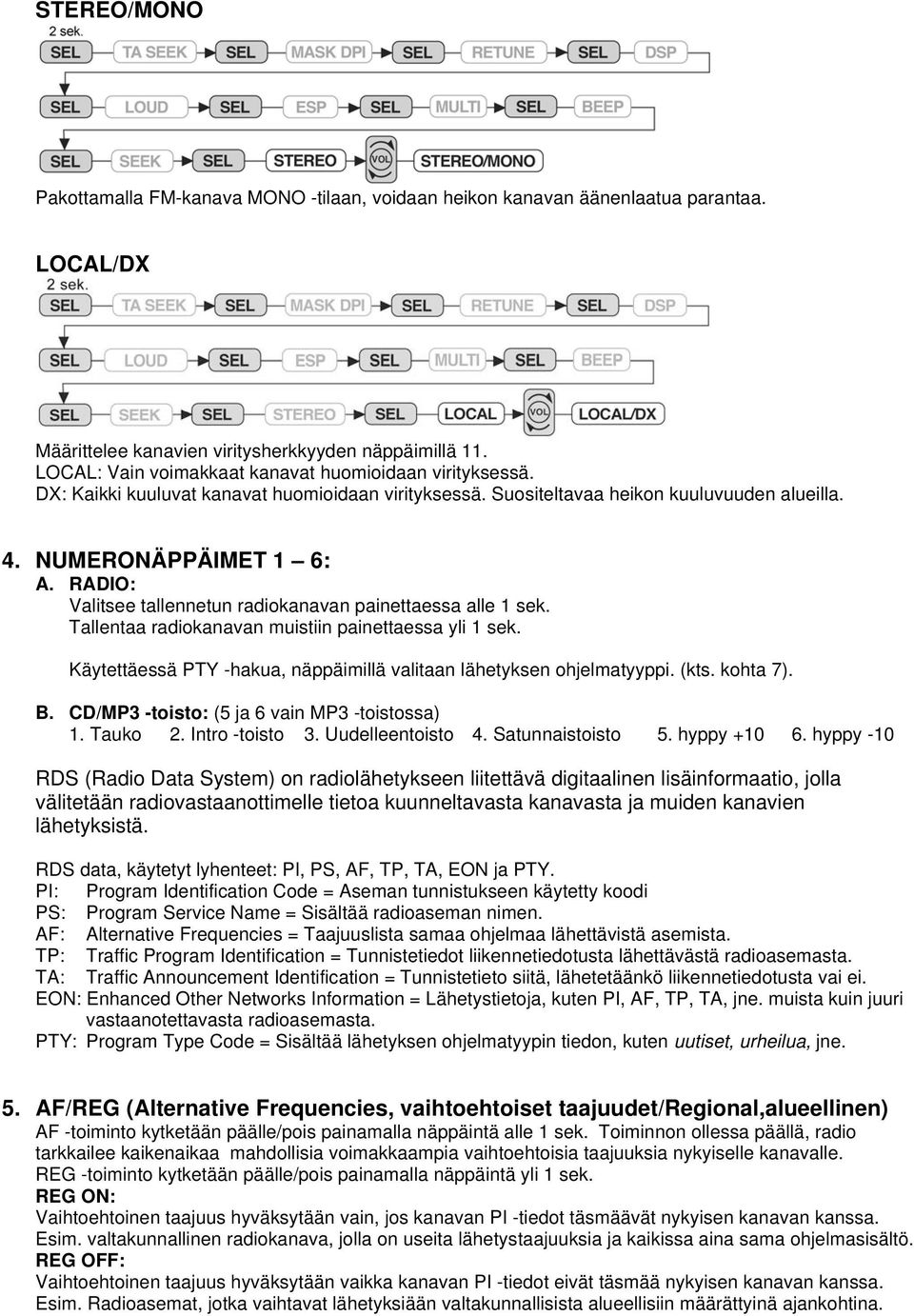

7 STEREO/MONO Pakottamalla FM-kanava MONO -tilaan, voidaan heikon kanavan äänenlaatua parantaa. LOCAL/DX Määrittelee kanavien viritysherkkyyden näppäimillä 11. LOCAL: Vain voimakkaat kanavat huomioidaan virityksessä. DX: Kaikki kuuluvat kanavat huomioidaan virityksessä. Suositeltavaa heikon kuuluvuuden alueilla. 4. NUMERONÄPPÄIMET 1 6: A. RADIO: Valitsee tallennetun radiokanavan painettaessa alle 1 sek. Tallentaa radiokanavan muistiin painettaessa yli 1 sek. Käytettäessä PTY -hakua, näppäimillä valitaan lähetyksen ohjelmatyyppi. (kts. kohta 7). B. CD/MP3 -toisto: (5 ja 6 vain MP3 -toistossa) 1. Tauko 2. Intro -toisto 3. Uudelleentoisto 4. Satunnaistoisto 5. hyppy hyppy -10 RDS (Radio Data System) on radiolähetykseen liitettävä digitaalinen lisäinformaatio, jolla välitetään radiovastaanottimelle tietoa kuunneltavasta kanavasta ja muiden kanavien lähetyksistä. RDS data, käytetyt lyhenteet: PI, PS, AF, TP, TA, EON ja PTY. PI: Program Identification Code = Aseman tunnistukseen käytetty koodi PS: Program Service Name = Sisältää radioaseman nimen. AF: Alternative Frequencies = Taajuuslista samaa ohjelmaa lähettävistä asemista. TP: Traffic Program Identification = Tunnistetiedot liikennetiedotusta lähettävästä radioasemasta. TA: Traffic Announcement Identification = Tunnistetieto siitä, lähetetäänkö liikennetiedotusta vai ei. EON: Enhanced Other Networks Information = Lähetystietoja, kuten PI, AF, TP, TA, jne. muista kuin juuri vastaanotettavasta radioasemasta. PTY: Program Type Code = Sisältää lähetyksen ohjelmatyypin tiedon, kuten uutiset, urheilua, jne. 5. AF/REG (Alternative Frequencies, vaihtoehtoiset taajuudet/regional,alueellinen) AF -toiminto kytketään päälle/pois painamalla näppäintä alle 1 sek. Toiminnon ollessa päällä, radio tarkkailee kaikenaikaa mahdollisia voimakkaampia vaihtoehtoisia taajuuksia nykyiselle kanavalle. REG -toiminto kytketään päälle/pois painamalla näppäintä yli 1 sek. REG ON: Vaihtoehtoinen taajuus hyväksytään vain, jos kanavan PI -tiedot täsmäävät nykyisen kanavan kanssa. Esim. valtakunnallinen radiokanava, jolla on useita lähetystaajuuksia ja kaikissa aina sama ohjelmasisältö. REG OFF: Vaihtoehtoinen taajuus hyväksytään vaikka kanavan PI -tiedot eivät täsmää nykyisen kanavan kanssa. Esim. Radioasemat, jotka vaihtavat lähetyksiään valtakunnallisista alueellisiin määrättyinä ajankohtina.

8 6. TA (Traffic Announcement / Liikennetiedotus) TA -toiminto kytketään päälle/pois painamalla näppäintä alle 1 sek. Toiminnon ollessa päällä, radio tarkkailee kaikenaikaa mahdollisia liikennetiedotuksia. Jos tiedote havaitaan: - Laite vaihtuu radiotilaan tiedotteen ajaksi, mikäli jokin muu äänilähde on päällä. - Äänenvoimakkuus nostetaan/lasketaan oletusarvoon. - Tiedotteen havaitsemisen jälkeen näytölle tulee TP -symboli 7. PTY (Program Type code / Ohjelmatyyppi) PTY -toiminnolla kanavahaku voidaan suorittaa ohjelmatyypin mukaan. Lähetystyypit jaetaan alla olevan taulukon mukaisesti kahteen alaluokkaan, musiikki ja puhe. Musiikkilaji (1) POP M, ROCK M (2) EASY M, LIGHT M (3) CLASSICS, OTHER M (4) JAZZ, COUNTRY (5) NATION M, OLDIES (6) FOLK M. Puhelaji (1) NEWS, AFFAIRS, INFO (2) SPORT, EDUCATE, DRAMA (3) CULTURE, SCIENCE, VARIED (4) WEATHER, FINANCE, CHILDREN (5) SOCIAL, RELIGION, PHONE IN (6) TRAVEL, LEISURE, DOCUMENT Haku musiikkilajin mukaan: PTY -näppäintä painetaan kerran, ja haluttu musiikkilaji valitaan painamalla vastaavaa numeronäppäintä 1-2 kertaa. Haku puhelajin mukaan: PTY -näppäintä painetaan kaksi kertaa, ja haluttu puhelaji valitaan painamalla vastaavaa numeronäppäintä 1-3 kertaa. Mikäli hakuehtoa täyttävää kanavaa ei löydy, nykyinen kanava jää päälle. 8. DISP (Display / Näyttö) Painamalla näppäintä toistuvasti, saadaan näytölle seuraavia tietoja. 1) RDS -kanava viritettynä: RADIO: PS --- CT --- FREQ --- PTY CD / MP3 -toisto: CDP --- PS --- CT --- FREQ --- PTY 2) Ei RDS -kanava viritettynä: RADIO: FREQ --- KA --- NO PTY CD / MP3 -toisto: CDP --- FREQ --- KA --- NO PTY PS = Radiokanavan nimi, CT = RDS -lähetyksestä vastaanotettu kellon aika, FREQ = Kanavataajuus, PTY = Ohjelmatyyppi, CDP = Kappale nro ja toistoaika (ja ID3 Tag MP3:lla), NO PTY = ei PTY -lähetystä, KA = Kellon aika (RDS -lähetyksestä aikaisemmin vastaanotettu). 9. MD (Mode / Äänilähteen valinta) Äänilähteen valinta: AUX (Linjatulo) --- TUNER (Viritin) --- S-CDP (CDDA/MP3 levy) --- USB-DRIV (USB -muistikortti) --- MEM-CARD (SD/MMC -muistikortti) 10. BND (Band / Aaltoalue) RADIO: Aaltoalueen valinta; FM1 --- FM2 --- FM3 MP3: ID3 Tag -tietojen selaus. 11. / (Automaattinen tai manuaalinen kanavanviritys / kappaleen kelaus) RADIO: Manuaalinen kanavanviritys tapahtuu painamalla näppäintä lyhyesti. Kun näppäintä painetaan yli 1 sekunnin ajan, käynnistyy automaattinen haku. CD / MP3 -toisto: Hyppy seuraavaan tai edelliseen kappaleeseen tapahtuu painamalla näppäintä lyhyesti. Kun näppäintä painetaan yli 1 sekunnin ajan, kappaletta kelataan eteen, tai taakse päin.

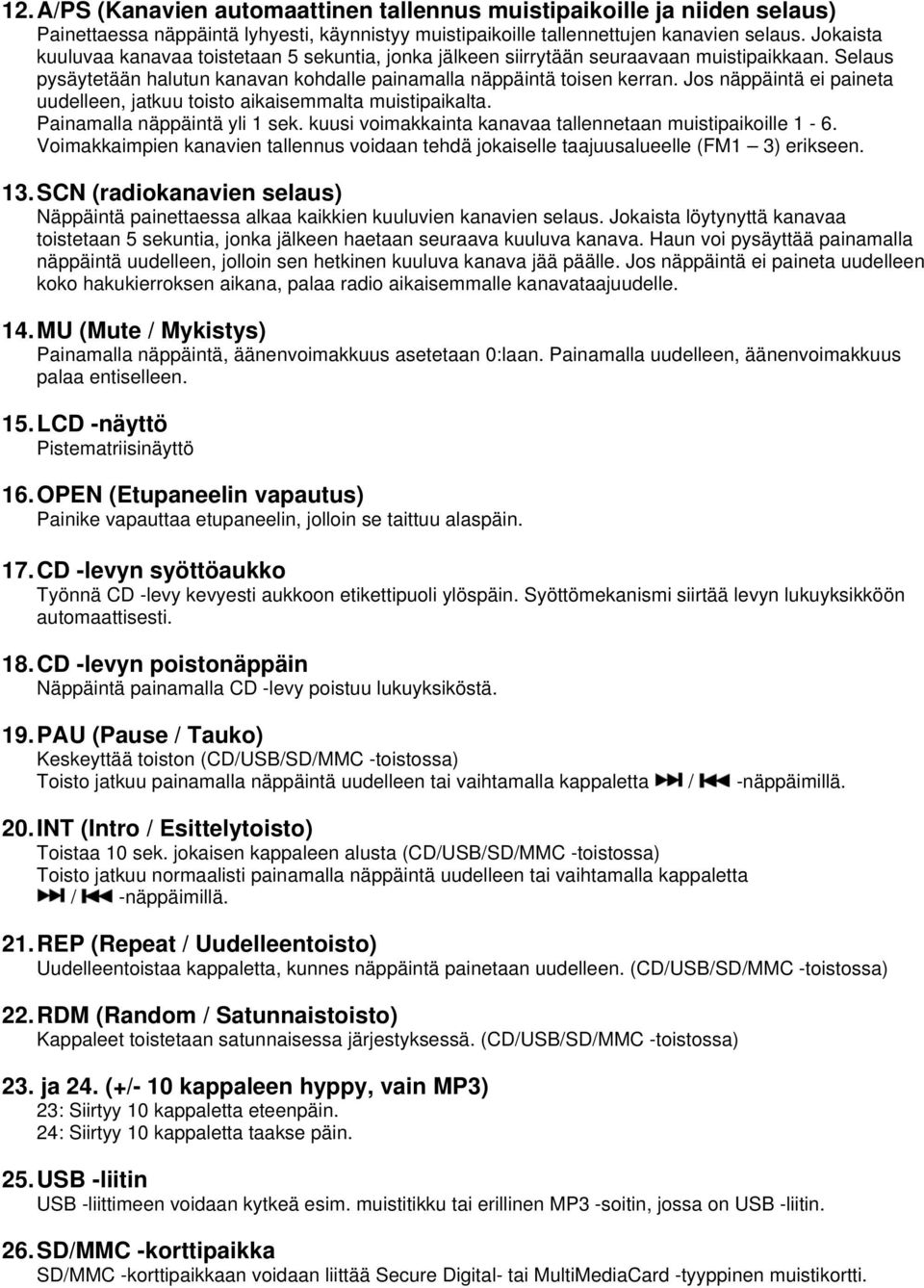

9 12. A/PS (Kanavien automaattinen tallennus muistipaikoille ja niiden selaus) Painettaessa näppäintä lyhyesti, käynnistyy muistipaikoille tallennettujen kanavien selaus. Jokaista kuuluvaa kanavaa toistetaan 5 sekuntia, jonka jälkeen siirrytään seuraavaan muistipaikkaan. Selaus pysäytetään halutun kanavan kohdalle painamalla näppäintä toisen kerran. Jos näppäintä ei paineta uudelleen, jatkuu toisto aikaisemmalta muistipaikalta. Painamalla näppäintä yli 1 sek. kuusi voimakkainta kanavaa tallennetaan muistipaikoille 1-6. Voimakkaimpien kanavien tallennus voidaan tehdä jokaiselle taajuusalueelle (FM1 3) erikseen. 13. SCN (radiokanavien selaus) Näppäintä painettaessa alkaa kaikkien kuuluvien kanavien selaus. Jokaista löytynyttä kanavaa toistetaan 5 sekuntia, jonka jälkeen haetaan seuraava kuuluva kanava. Haun voi pysäyttää painamalla näppäintä uudelleen, jolloin sen hetkinen kuuluva kanava jää päälle. Jos näppäintä ei paineta uudelleen koko hakukierroksen aikana, palaa radio aikaisemmalle kanavataajuudelle. 14. MU (Mute / Mykistys) Painamalla näppäintä, äänenvoimakkuus asetetaan 0:laan. Painamalla uudelleen, äänenvoimakkuus palaa entiselleen. 15. LCD -näyttö Pistematriisinäyttö 16. OPEN (Etupaneelin vapautus) Painike vapauttaa etupaneelin, jolloin se taittuu alaspäin. 17. CD -levyn syöttöaukko Työnnä CD -levy kevyesti aukkoon etikettipuoli ylöspäin. Syöttömekanismi siirtää levyn lukuyksikköön automaattisesti. 18. CD -levyn poistonäppäin Näppäintä painamalla CD -levy poistuu lukuyksiköstä. 19. PAU (Pause / Tauko) Keskeyttää toiston (CD/USB/SD/MMC -toistossa) Toisto jatkuu painamalla näppäintä uudelleen tai vaihtamalla kappaletta / -näppäimillä. 20. INT (Intro / Esittelytoisto) Toistaa 10 sek. jokaisen kappaleen alusta (CD/USB/SD/MMC -toistossa) Toisto jatkuu normaalisti painamalla näppäintä uudelleen tai vaihtamalla kappaletta / -näppäimillä. 21. REP (Repeat / Uudelleentoisto) Uudelleentoistaa kappaletta, kunnes näppäintä painetaan uudelleen. (CD/USB/SD/MMC -toistossa) 22. RDM (Random / Satunnaistoisto) Kappaleet toistetaan satunnaisessa järjestyksessä. (CD/USB/SD/MMC -toistossa) 23. ja 24. (+/- 10 kappaleen hyppy, vain MP3) 23: Siirtyy 10 kappaletta eteenpäin. 24: Siirtyy 10 kappaletta taakse päin. 25. USB -liitin USB -liittimeen voidaan kytkeä esim. muistitikku tai erillinen MP3 -soitin, jossa on USB -liitin. 26. SD/MMC -korttipaikka SD/MMC -korttipaikkaan voidaan liittää Secure Digital- tai MultiMediaCard -tyyppinen muistikortti.

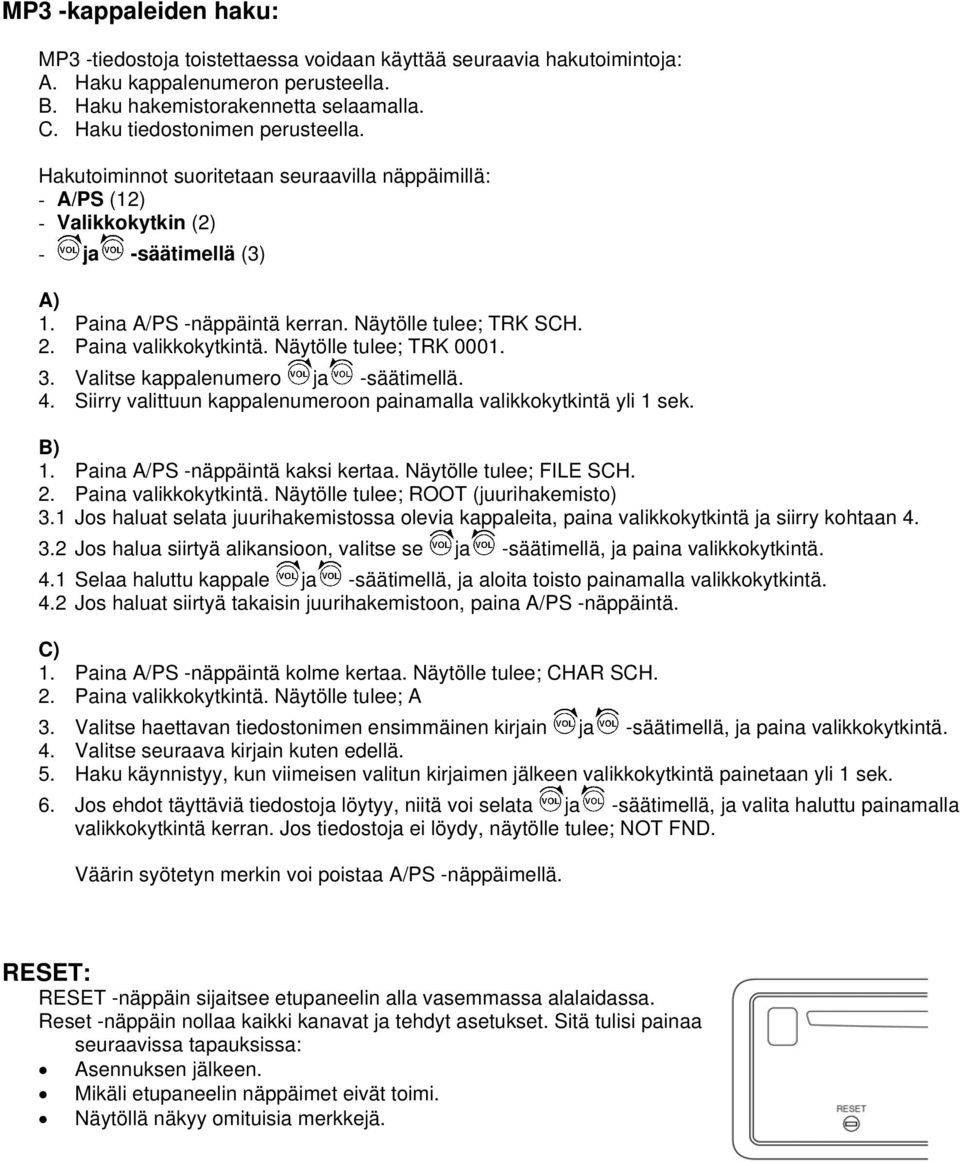

10 MP3 -kappaleiden haku: MP3 -tiedostoja toistettaessa voidaan käyttää seuraavia hakutoimintoja: A. Haku kappalenumeron perusteella. B. Haku hakemistorakennetta selaamalla. C. Haku tiedostonimen perusteella. Hakutoiminnot suoritetaan seuraavilla näppäimillä: - A/PS (12) - Valikkokytkin (2) - ja -säätimellä (3) A) 1. Paina A/PS -näppäintä kerran. Näytölle tulee; TRK SCH. 2. Paina valikkokytkintä. Näytölle tulee; TRK Valitse kappalenumero ja -säätimellä. 4. Siirry valittuun kappalenumeroon painamalla valikkokytkintä yli 1 sek. B) 1. Paina A/PS -näppäintä kaksi kertaa. Näytölle tulee; FILE SCH. 2. Paina valikkokytkintä. Näytölle tulee; ROOT (juurihakemisto) 3.1 Jos haluat selata juurihakemistossa olevia kappaleita, paina valikkokytkintä ja siirry kohtaan Jos halua siirtyä alikansioon, valitse se ja -säätimellä, ja paina valikkokytkintä. 4.1 Selaa haluttu kappale ja -säätimellä, ja aloita toisto painamalla valikkokytkintä. 4.2 Jos haluat siirtyä takaisin juurihakemistoon, paina A/PS -näppäintä. C) 1. Paina A/PS -näppäintä kolme kertaa. Näytölle tulee; CHAR SCH. 2. Paina valikkokytkintä. Näytölle tulee; A 3. Valitse haettavan tiedostonimen ensimmäinen kirjain ja -säätimellä, ja paina valikkokytkintä. 4. Valitse seuraava kirjain kuten edellä. 5. Haku käynnistyy, kun viimeisen valitun kirjaimen jälkeen valikkokytkintä painetaan yli 1 sek. 6. Jos ehdot täyttäviä tiedostoja löytyy, niitä voi selata ja -säätimellä, ja valita haluttu painamalla valikkokytkintä kerran. Jos tiedostoja ei löydy, näytölle tulee; NOT FND. Väärin syötetyn merkin voi poistaa A/PS -näppäimellä. RESET: RESET -näppäin sijaitsee etupaneelin alla vasemmassa alalaidassa. Reset -näppäin nollaa kaikki kanavat ja tehdyt asetukset. Sitä tulisi painaa seuraavissa tapauksissa: Asennuksen jälkeen. Mikäli etupaneelin näppäimet eivät toimi. Näytöllä näkyy omituisia merkkejä.

11 HUOMIOITAVAA: A. Huomautus levyistä: 1. Laitteessa ei saa käyttää erikoisen muotoisia (neliö, sydän yms.) levyjä. Vain standardinmukaiset pyöreät 12 cm halkaisijaltaan olevat levyt ovat sallittuja. Muiden levyjen käyttö saattaa vaurioittaa soitinta. 2. Älä liimaa paperia, teippiä, tarroja tai muita esineitä levyihin. 3. Likaiset, pölyiset, naarmuiset, kierot tai yleensä vialliset levyt aiheuttavat toimintahäiriöitä tai jopa laitteen rikkoutumisen. Älä käytä tällaisia levyjä. B. Huomautus CD-R (recordable CD)/CD-RW (rewritable CD) -levyistä: 1. Varmistu, että levyissä on jokin seuraavista merkeistä: 2. Laite ei voi toistaa CD-R/RW -levyjä, joita ei ole suljettu (finalized). 3. Levyjen tallennusolosuhteista riippuen kaikki CD-R/RW -levyt eivät välttämättä toimi tässä laitteessa. Mikäli toistossa esiintyy häiriöitä/ongelmia, noudata seuraavia suosituksia: Kirjoita CD-R -levyt, pienimmällä mahdollisella kirjoitusnopeudella. esim. 4x, 8x tai 16x. Kirjoita CD-RW -levyt, pienimmällä mahdollisella kirjoitusnopeudella. esim. 1x, 2x tai 4x. Älä käytä CD-RW -levyjä, jotka on kirjoitettu ja tyhjennetty yli 5 kertaa. C. Huomautus MP3 -tiedostoista: 1. Levyn täytyy olla ISO9660 standardin mukainen tason1 tai 2 levy, tai Joliet/Romeo laajennusmuodossa. 2. Varmistu MP3 -tiedostoja nimetessä, että tiedostotunniste on.mp3. 3. Tiedostot, jotka eivät ole MP3 -formaatissa, eivät toimi laitteessa, vaikka tiedostotunniste olisikin muutettu MP3:ksi 4. MP3 -tiedostojen luomisessa kannattaa käyttää yleisesti käytössä olevia koodekkeja, kuten esim. LAME. 5. Toimintavarmuuden lisäämiseksi kannattaa välttää muuttuvalla bittivirralla (VBR) luotuja tiedostoja. D. Huomautus multisession -levyistä: 1. Jos levyn ensimmäinen tiedosto on audio CD -tiedosto, soitin toistaa levyltä vain audio CD -tiedostot. 2. Jos ensimmäisen kirjoitussession ensimmäinen tiedosto ei ole audio data -tiedosto ja levyllä on MP3 -tiedostoja, niin silloin MP3 -tiedostot toistetaan ja muut data-tiedostot hypätään yli. 3. Muilla kirjoitusolosuhteilla, kuin ylläkuvatut, luodut levyt eivät välttämättä toimi soittimessa. Vältä tällaisia tilanteita. E. Huomautus USB-, SD- ja MMC -muisteista: Muistikorttien ja vastaavien tallennusvälineiden tiedostojärjestelmän täytyy olla FAT tai FAT32. Muistikorttien ominaisuuksien suuren vaihtelevuuden ja joskus erittäin valmistajakohtaisten ominaisuuksien vuoksi kaikkien tallennusvälineiden yhteensopivuutta ja/tai toimivuutta laitteessa ei voida taata.

12 ONGELMAN PAIKALLISTAMINEN Tarkista ennen seuraavan listan läpikäymistä, että johdotukset ovat kunnossa. Jos ongelmia ilmenee vielä listanmukaisen tarkistuksen jälkeen, ota yhteyttä jälleenmyyjään. ONGELMA AIHEUTTAJA RATKAISU Laitteeseen ei tule virtaa Levyä ei saa ladattua soittimeen tai poistettua soittimesta. Ei ääntä. Ääni pätkii/hyppii. Näppäimet eivät toimi. Virtalukko ei ole päällä. Sulake on palanut. Soittimessa on jo levy sisällä. Levyä yritetään ladata väärinpäin soittimeen. Levy on likainen tai viallinen. Lämpötila auton sisällä on erittäin korkea. Mahdollisesti kondensoitunutta vettä kostealla ilmalla. Äänenvoimakkuus on hiljaisella. Johdotukset eivät ole kunnossa. Laitteen asennuskulma on yli 30. Levy on likainen tai viallinen. Keskusyksikössä on toimintahäiriö esim. mahdollisen jännitteenalenemisen vuoksi. Jos laite on kytketty oikein, mutta auto ei ole käynnissä, käännä virtaavain ACC -asentoon. Vaihda sulake. Poista levy ja aseta uusi. Lataa levy etikettipuoli ylöspäin. Puhdista levy tai yritä toista levyä. Tuuleta, kunnes lämpötila on laskenut. Anna laitteen kuivua noin tunnin ajan. Säädä äänenvoimakkuus. Tarkista johdotus. Muuta laitteen asennuskulmaa. Puhdista levy tai yritä toista levyä. Tarkista etupaneelin kiinnitys. Paina RESET -nappulaa. Radioasemat eivät kuulu. Antennikaapeli ei kytketty. Kytke antennikaapeli. Radion asemahaku ei toimi. Lähetyssignaali on heikko. Valitse asema manuaalisesti. TEKNISET TIEDOT RADIO Taajuusalue: Välitaajuus (IF): Herkkyys: Kanavaerottelu: Signaali-kohinasuhde: Viritysasteikko: LINJALÄHTÖ: Impedanssi: MHz 10.7 MHz 2,8 μv 35 db 55 db 50 khz:n välein 350 mv p-p 10 kohm CD/MP3 -SOITIN Signaali-kohinasuhde: > 60 db Kanavaerottelu: > 50 db (1 khz) Taajuusvaste: 20 Hz 20 khz YLEISTÄ Käyttöjännite: Tasajännite 12V (max. 10,8 15,6 V) negatiivinen maa (runko) Kaiutinimpedanssi: 4 tai 8 Ohm Maksiminimellisteho: 4 x 40 W HUOM! Tuotetiedot voivat muuttua ilman eri ilmoitusta. KAIKKI OIKEUDET PIDÄTETÄÄN COPYRIGHT DENVER ELECTRONICS A/S
