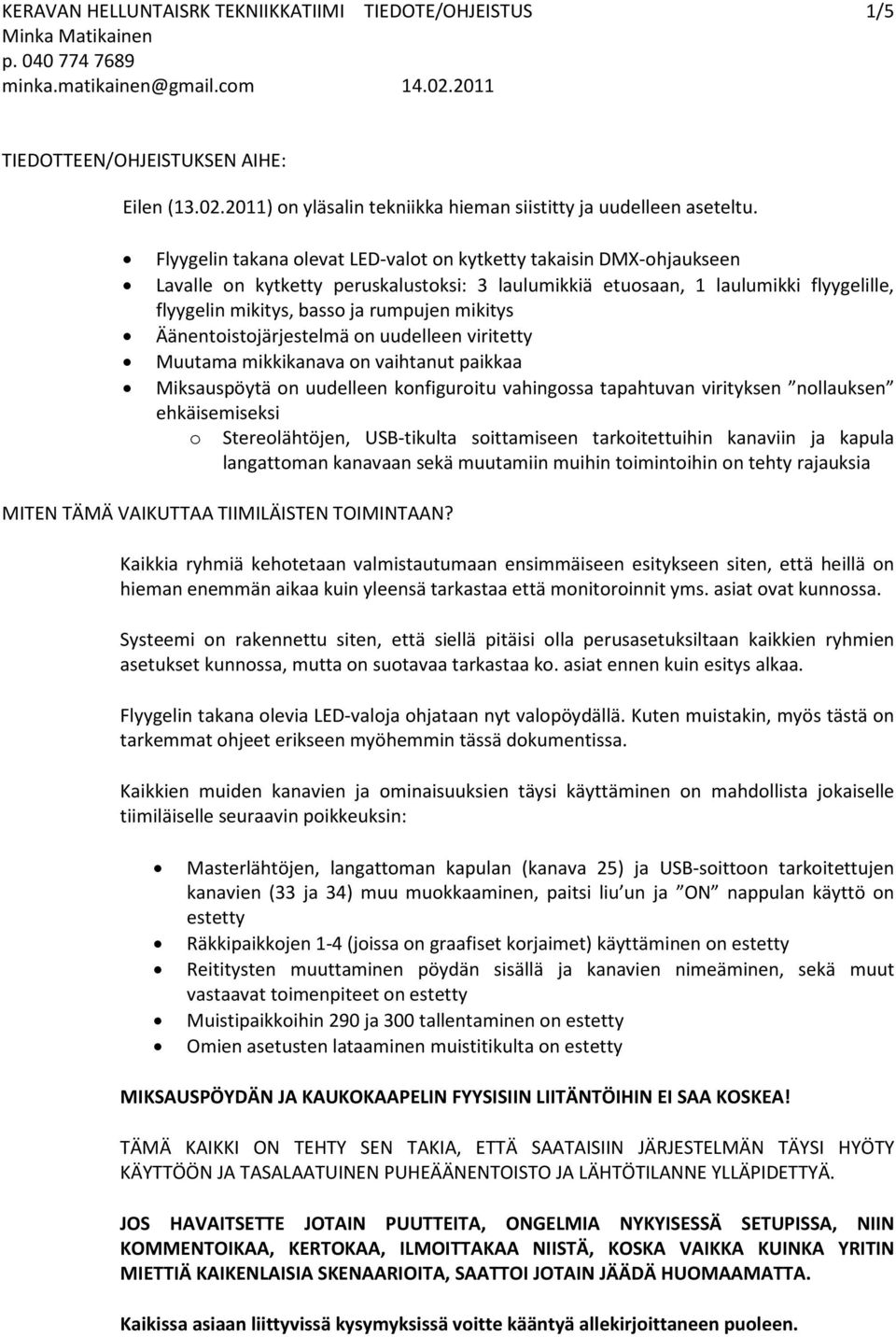

1 KERAVAN HELLUNTAISRK TEKNIIKKATIIMI TIEDOTE/OHJEISTUS 1/5 TIEDOTTEEN/OHJEISTUKSEN AIHE: Eilen ( ) on yläsalin tekniikka hieman siistitty ja uudelleen aseteltu. Flyygelin takana olevat LED-valot on kytketty takaisin DMX-ohjaukseen Lavalle on kytketty peruskalustoksi: 3 laulumikkiä etuosaan, 1 laulumikki flyygelille, flyygelin mikitys, basso ja rumpujen mikitys Äänentoistojärjestelmä on uudelleen viritetty Muutama mikkikanava on vaihtanut paikkaa Miksauspöytä on uudelleen konfiguroitu vahingossa tapahtuvan virityksen nollauksen ehkäisemiseksi o Stereolähtöjen, USB-tikulta soittamiseen tarkoitettuihin kanaviin ja kapula langattoman kanavaan sekä muutamiin muihin toimintoihin on tehty rajauksia MITEN TÄMÄ VAIKUTTAA TIIMILÄISTEN TOIMINTAAN? Kaikkia ryhmiä kehotetaan valmistautumaan ensimmäiseen esitykseen siten, että heillä on hieman enemmän aikaa kuin yleensä tarkastaa että monitoroinnit yms. asiat ovat kunnossa. Systeemi on rakennettu siten, että siellä pitäisi olla perusasetuksiltaan kaikkien ryhmien asetukset kunnossa, mutta on suotavaa tarkastaa ko. asiat ennen kuin esitys alkaa. Flyygelin takana olevia LED-valoja ohjataan nyt valopöydällä. Kuten muistakin, myös tästä on tarkemmat ohjeet erikseen myöhemmin tässä dokumentissa. Kaikkien muiden kanavien ja ominaisuuksien täysi käyttäminen on mahdollista jokaiselle tiimiläiselle seuraavin poikkeuksin: Masterlähtöjen, langattoman kapulan (kanava 25) ja USB-soittoon tarkoitettujen kanavien (33 ja 34) muu muokkaaminen, paitsi liu un ja ON nappulan käyttö on estetty Räkkipaikkojen 1-4 (joissa on graafiset korjaimet) käyttäminen on estetty Reititysten muuttaminen pöydän sisällä ja kanavien nimeäminen, sekä muut vastaavat toimenpiteet on estetty Muistipaikkoihin 290 ja 300 tallentaminen on estetty Omien asetusten lataaminen muistitikulta on estetty MIKSAUSPÖYDÄN JA KAUKOKAAPELIN FYYSISIIN LIITÄNTÖIHIN EI SAA KOSKEA! TÄMÄ KAIKKI ON TEHTY SEN TAKIA, ETTÄ SAATAISIIN JÄRJESTELMÄN TÄYSI HYÖTY KÄYTTÖÖN JA TASALAATUINEN PUHEÄÄNENTOISTO JA LÄHTÖTILANNE YLLÄPIDETTYÄ. JOS HAVAITSETTE JOTAIN PUUTTEITA, ONGELMIA NYKYISESSÄ SETUPISSA, NIIN KOMMENTOIKAA, KERTOKAA, ILMOITTAKAA NIISTÄ, KOSKA VAIKKA KUINKA YRITIN MIETTIÄ KAIKENLAISIA SKENAARIOITA, SAATTOI JOTAIN JÄÄDÄ HUOMAAMATTA. Kaikissa asiaan liittyvissä kysymyksissä voitte kääntyä allekirjoittaneen puoleen.

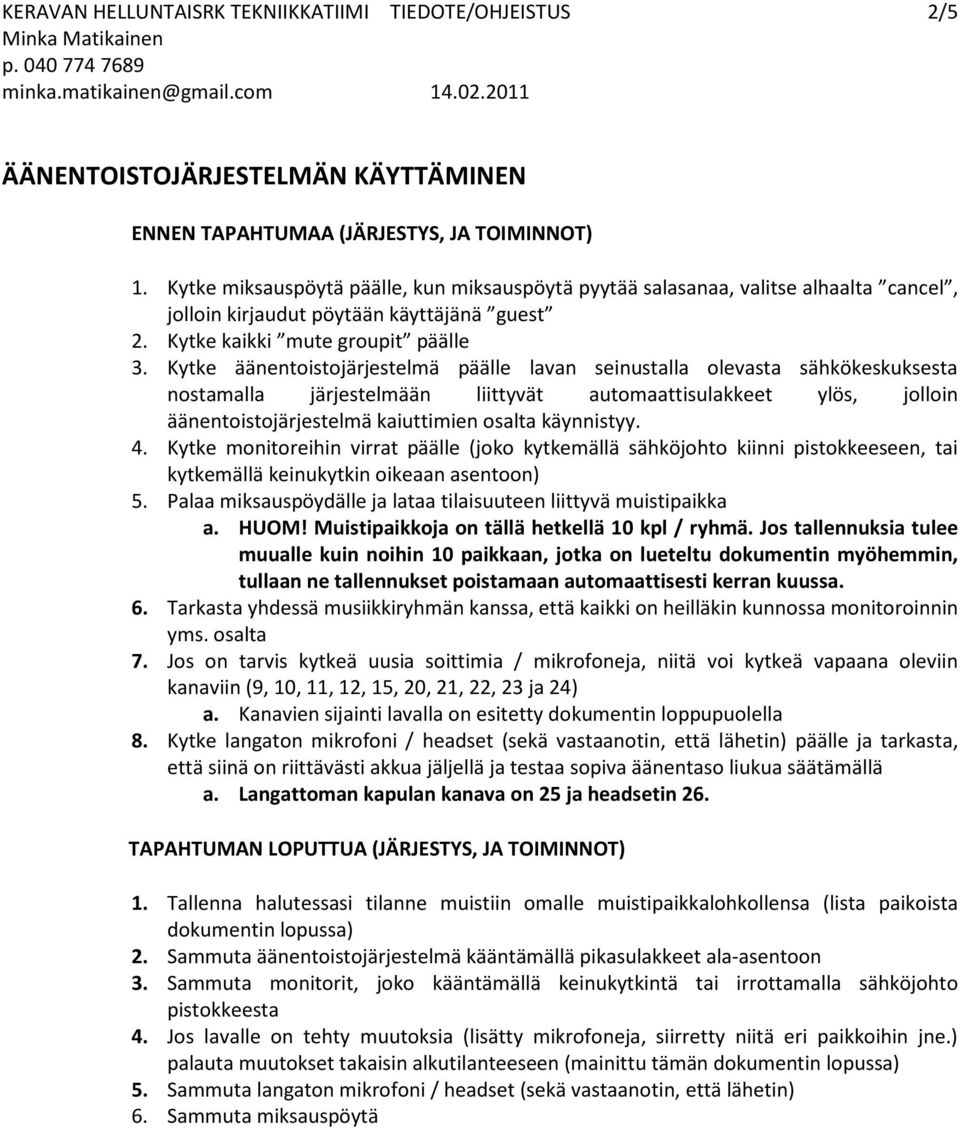

2 KERAVAN HELLUNTAISRK TEKNIIKKATIIMI TIEDOTE/OHJEISTUS 2/5 ÄÄNENTOISTOJÄRJESTELMÄN KÄYTTÄMINEN ENNEN TAPAHTUMAA (JÄRJESTYS, JA TOIMINNOT) 1. Kytke miksauspöytä päälle, kun miksauspöytä pyytää salasanaa, valitse alhaalta cancel, jolloin kirjaudut pöytään käyttäjänä guest 2. Kytke kaikki mute groupit päälle 3. Kytke äänentoistojärjestelmä päälle lavan seinustalla olevasta sähkökeskuksesta nostamalla järjestelmään liittyvät automaattisulakkeet ylös, jolloin äänentoistojärjestelmä kaiuttimien osalta käynnistyy. 4. Kytke monitoreihin virrat päälle (joko kytkemällä sähköjohto kiinni pistokkeeseen, tai kytkemällä keinukytkin oikeaan asentoon) 5. Palaa miksauspöydälle ja lataa tilaisuuteen liittyvä muistipaikka a. HUOM! Muistipaikkoja on tällä hetkellä 10 kpl / ryhmä. Jos tallennuksia tulee muualle kuin noihin 10 paikkaan, jotka on lueteltu dokumentin myöhemmin, tullaan ne tallennukset poistamaan automaattisesti kerran kuussa. 6. Tarkasta yhdessä musiikkiryhmän kanssa, että kaikki on heilläkin kunnossa monitoroinnin yms. osalta 7. Jos on tarvis kytkeä uusia soittimia / mikrofoneja, niitä voi kytkeä vapaana oleviin kanaviin (9, 10, 11, 12, 15, 20, 21, 22, 23 ja 24) a. Kanavien sijainti lavalla on esitetty dokumentin loppupuolella 8. Kytke langaton mikrofoni / headset (sekä vastaanotin, että lähetin) päälle ja tarkasta, että siinä on riittävästi akkua jäljellä ja testaa sopiva äänentaso liukua säätämällä a. Langattoman kapulan kanava on 25 ja headsetin 26. TAPAHTUMAN LOPUTTUA (JÄRJESTYS, JA TOIMINNOT) 1. Tallenna halutessasi tilanne muistiin omalle muistipaikkalohkollensa (lista paikoista dokumentin lopussa) 2. Sammuta äänentoistojärjestelmä kääntämällä pikasulakkeet ala-asentoon 3. Sammuta monitorit, joko kääntämällä keinukytkintä tai irrottamalla sähköjohto pistokkeesta 4. Jos lavalle on tehty muutoksia (lisätty mikrofoneja, siirretty niitä eri paikkoihin jne.) palauta muutokset takaisin alkutilanteeseen (mainittu tämän dokumentin lopussa) 5. Sammuta langaton mikrofoni / headset (sekä vastaanotin, että lähetin) 6. Sammuta miksauspöytä

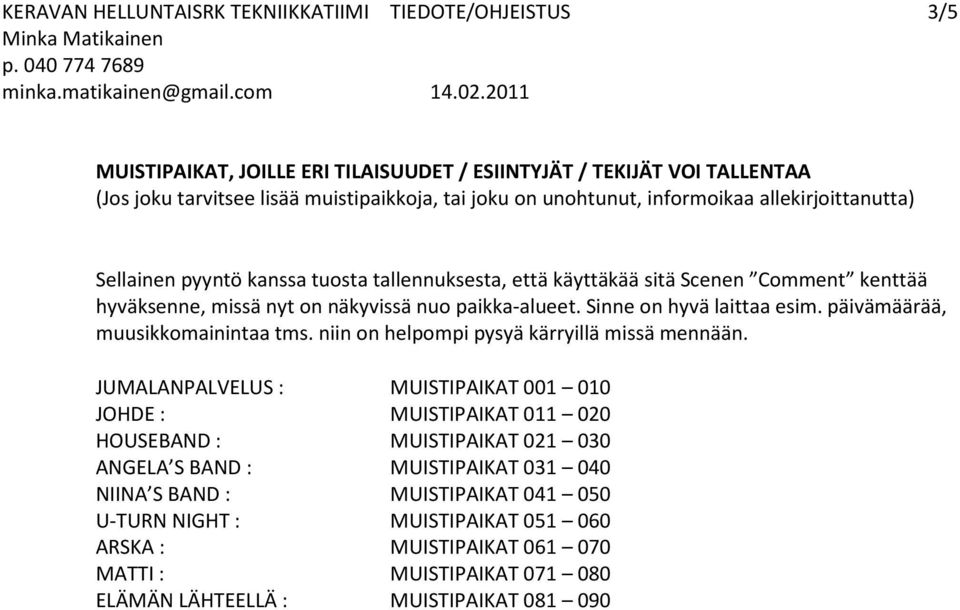

3 KERAVAN HELLUNTAISRK TEKNIIKKATIIMI TIEDOTE/OHJEISTUS 3/5 MUISTIPAIKAT, JOILLE ERI TILAISUUDET / ESIINTYJÄT / TEKIJÄT VOI TALLENTAA (Jos joku tarvitsee lisää muistipaikkoja, tai joku on unohtunut, informoikaa allekirjoittanutta) Sellainen pyyntö kanssa tuosta tallennuksesta, että käyttäkää sitä Scenen Comment kenttää hyväksenne, missä nyt on näkyvissä nuo paikka-alueet. Sinne on hyvä laittaa esim. päivämäärää, muusikkomainintaa tms. niin on helpompi pysyä kärryillä missä mennään. JUMALANPALVELUS : MUISTIPAIKAT JOHDE : MUISTIPAIKAT HOUSEBAND : MUISTIPAIKAT ANGELA S BAND : MUISTIPAIKAT NIINA S BAND : MUISTIPAIKAT U-TURN NIGHT : MUISTIPAIKAT ARSKA : MUISTIPAIKAT MATTI : MUISTIPAIKAT ELÄMÄN LÄHTEELLÄ : MUISTIPAIKAT

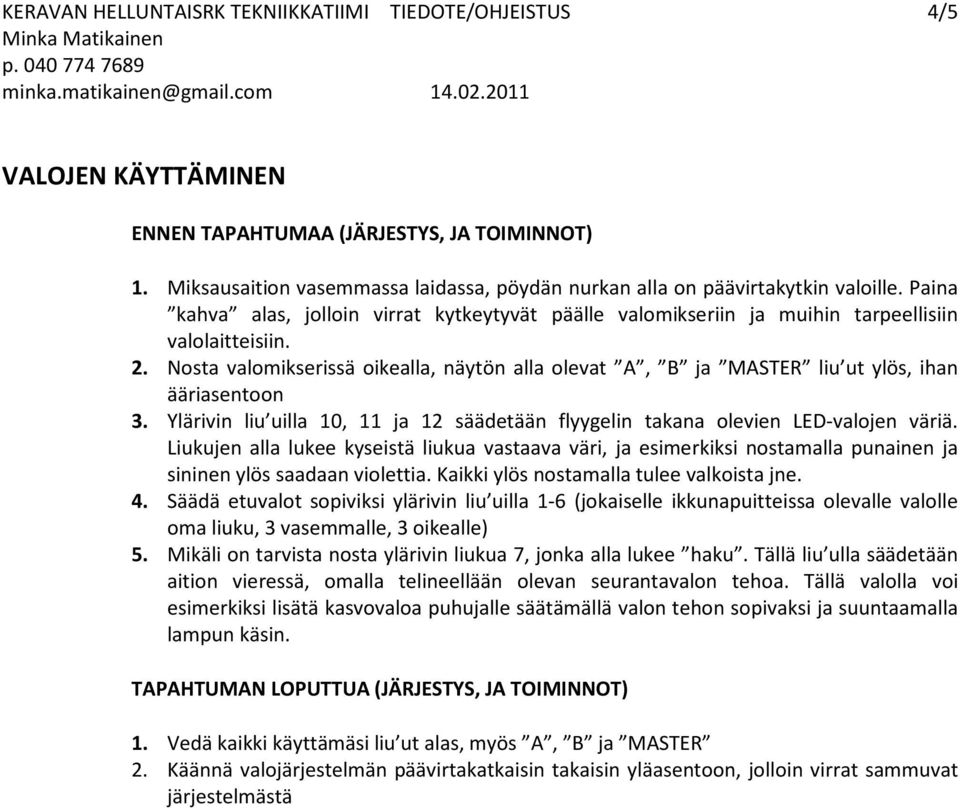

4 KERAVAN HELLUNTAISRK TEKNIIKKATIIMI TIEDOTE/OHJEISTUS 4/5 VALOJEN KÄYTTÄMINEN ENNEN TAPAHTUMAA (JÄRJESTYS, JA TOIMINNOT) 1. Miksausaition vasemmassa laidassa, pöydän nurkan alla on päävirtakytkin valoille. Paina kahva alas, jolloin virrat kytkeytyvät päälle valomikseriin ja muihin tarpeellisiin valolaitteisiin. 2. Nosta valomikserissä oikealla, näytön alla olevat A, B ja MASTER liu ut ylös, ihan ääriasentoon 3. Ylärivin liu uilla 10, 11 ja 12 säädetään flyygelin takana olevien LED-valojen väriä. Liukujen alla lukee kyseistä liukua vastaava väri, ja esimerkiksi nostamalla punainen ja sininen ylös saadaan violettia. Kaikki ylös nostamalla tulee valkoista jne. 4. Säädä etuvalot sopiviksi ylärivin liu uilla 1-6 (jokaiselle ikkunapuitteissa olevalle valolle oma liuku, 3 vasemmalle, 3 oikealle) 5. Mikäli on tarvista nosta ylärivin liukua 7, jonka alla lukee haku. Tällä liu ulla säädetään aition vieressä, omalla telineellään olevan seurantavalon tehoa. Tällä valolla voi esimerkiksi lisätä kasvovaloa puhujalle säätämällä valon tehon sopivaksi ja suuntaamalla lampun käsin. TAPAHTUMAN LOPUTTUA (JÄRJESTYS, JA TOIMINNOT) 1. Vedä kaikki käyttämäsi liu ut alas, myös A, B ja MASTER 2. Käännä valojärjestelmän päävirtakatkaisin takaisin yläasentoon, jolloin virrat sammuvat järjestelmästä

5 KERAVAN HELLUNTAISRK TEKNIIKKATIIMI TIEDOTE/OHJEISTUS 5/5 ALKUTILANNE, JOHON MYÖS PALATAAN JOS MUUTOKSIA ON PITÄNYT TEHDÄ ÄÄNILAITTEISTO (LAVALLA OLEVAT MIKIT, MONITORIT JNE.) MIKROFONIT, JA KYTKENNÄT Rumpukoppiin menevän moninapakaapelin kanava 5 on vaurioitunut ja sen takia siihen ei kytketä mitään, vaan se hypätään yli: Rasia joka on lavan takaosassa (miksauspöydältä katsottuna vasemmalla) 1. Basari (mute ryhmä 1) 2. Virveli (mute ryhmä 1) 3. Räkkitomi (mute ryhmä 1) 4. Lattiatomi (mute ryhmä 1) 5. Overhead vasen (miksaajasta katsottuna) (mute ryhmä 1) 6. Overhead oikea (miksaajasta katsottuna) (mute ryhmä 1) 7. (varaus hihatille, kun saadaan moninapakaapeli korjattua) 8. Basso (mute ryhmä 2) Toinen rasia joka on lavan takaosassa (miksauspöydältä katsottuna oikealla) Flyygeli (mute ryhmä 2) 14. Flyygeli (mute ryhmä 2) Laulumikrofoni, flyygeli (mute ryhmä 3) Lavan etuosassa, miksauspöydältä katsottuna vasemmalla 17. Laulumikrofoni, puomillinen mikrofoniständi (mute ryhmä 3) 18. Laulumikrofoni, suora mikrofoniständi (mute ryhmä 3) 19. Laulumikrofoni, suora mikrofoniständi, Sennheiser (mute ryhmä 3) EFEKTIT, JA PALUUT Efektiprosessorit (räkkipaikat 5-8) ovat täysin käytettävissä. Paluut tulevat normaaleihin stereokanaviin, mutta pöytä on rakennettu nyt niin, että efektien paluita voi säätää (niin sävysäätöjä kuin muitakin) liu uilla siten että 29=stin1, 30=stin2, 31=stin3 ja 32=stin4 Efektien muteryhmä ei enää sulje efektien paluukanavia, vaan se sulkee efektien lähtömixit. Tällä saavutetaan se, että kun mute painetaan päälle ei efektikoneelle enää mene signaalia, mutta se signaali mikä sieltä on tulossa ulos ei myöskään katkea kuin kanan lento.

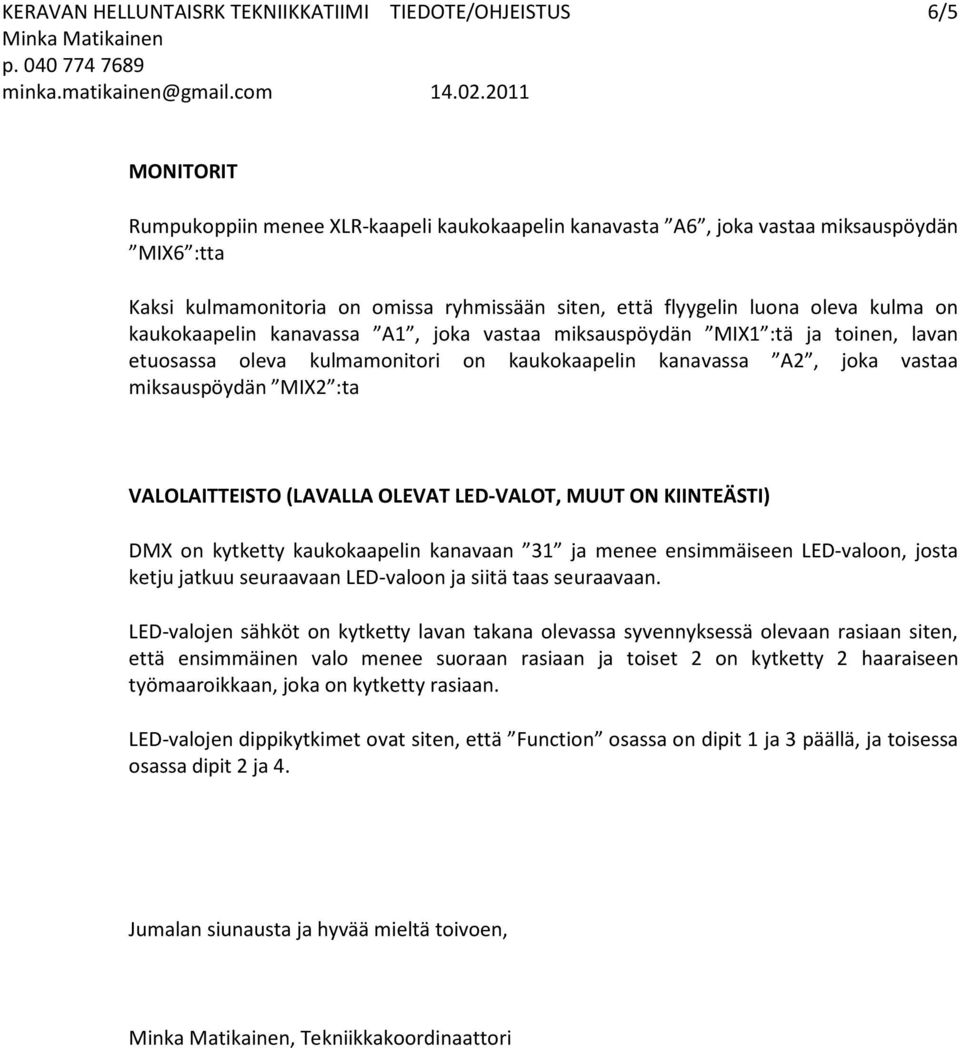

6 KERAVAN HELLUNTAISRK TEKNIIKKATIIMI TIEDOTE/OHJEISTUS 6/5 MONITORIT Rumpukoppiin menee XLR-kaapeli kaukokaapelin kanavasta A6, joka vastaa miksauspöydän MIX6 :tta Kaksi kulmamonitoria on omissa ryhmissään siten, että flyygelin luona oleva kulma on kaukokaapelin kanavassa A1, joka vastaa miksauspöydän MIX1 :tä ja toinen, lavan etuosassa oleva kulmamonitori on kaukokaapelin kanavassa A2, joka vastaa miksauspöydän MIX2 :ta VALOLAITTEISTO (LAVALLA OLEVAT LED-VALOT, MUUT ON KIINTEÄSTI) DMX on kytketty kaukokaapelin kanavaan 31 ja menee ensimmäiseen LED-valoon, josta ketju jatkuu seuraavaan LED-valoon ja siitä taas seuraavaan. LED-valojen sähköt on kytketty lavan takana olevassa syvennyksessä olevaan rasiaan siten, että ensimmäinen valo menee suoraan rasiaan ja toiset 2 on kytketty 2 haaraiseen työmaaroikkaan, joka on kytketty rasiaan. LED-valojen dippikytkimet ovat siten, että Function osassa on dipit 1 ja 3 päällä, ja toisessa osassa dipit 2 ja 4. Jumalan siunausta ja hyvää mieltä toivoen,, Tekniikkakoordinaattori
