1 Cura Connect Asennusja käyttöopas Alkuperäinen käyttöopas v

2 Copyright 2017 Ultimaker. Kaikki oikeudet pidätetään maailmanlaajuisesti. Valmistaja on tarkastanut käyttöoppaan alkuperäisen kieliversion (alkuperäinen käyttöopas).mitään tämän asiakirjan osaa tai kuvaa ei saa jäljentää ja/tai julkaista tulostamalla, valokopioimalla, mikrofilmaamalla tai millään muulla tavalla ilman ennalta saatua Ultimakerin kirjallista lupaa. 2

3 Sisällysluettelo Aluksi 4 1. Valmistautuminen ensimmäiseen käyttökertaan Verkkoasetukset ja laiteohjelmiston päivitys Ultimaker Cura -tulostimen asennus Cura Connectin asennus 8 2. Käyttö Työn lähetys Ultimaker Cura -tulostimelle Ultimaker Curan Monitor-välilehti Cura Connectin työlistan seuranta Ryhmän tulostimien valvonta Jonon edistyminen Tulostusten keskeyttäminen ja uudelleen aloittaminen Jonottavien töiden hallinta Huoltoaikataulu Luova ryhmittely Toimintasäännöt Huolto ja vianetsintä Luettelosta puuttuvat tulostimet Vianetsintä Cura Connectin palauttaminen Virheviestit Usein kysyttyjä kysymyksiä 29 3

4 Johdanto Tämä on Cura Connectin asennus- ja käyttöopas. Cura Connectin avulla voit hallita useita Ultimaker 3D -tulostimia ja aikatauluttaa niiden tulostustöitä automaattisesti yhdestä rajapinnasta. Antamalla selkeän katsauksen huoltotoimenpiteisiin, se pitää tulostimesi hyvässä kunnossa. Työpöytäilmoitukset ja rungon valo ilmoittavat, jos tulostimelle pitää tehdä jotain. Keskitetty työlista ja tulostimien ryhmittely parantavat tehokkuutta ja tuotannonsuunnittelua merkittävästi ja tekevät tulostuksesta luotettavampaa enemmän tietoon perustuvaa. Virtaviivaistamalla 3D-tulostuksen työnkulkua voidaan vähentää kustannuksia, saada prototyypit valmiiksi nopeammin ja varaosia voidaan toimittaa tehokkaammin. Tämä kaikki parantaa yrityksen kilpailuasemaa. Tässä käyttöoppaassa on ohjeet Cura Connectin asentamiseen ja käyttöön. Siinä on myös tietoja vianetsintätoimenpiteistä sekä kattava UKK-osio. Lue tämä opas, jotta saat parhaan mahdollisen hyödyn Cura Connectista. Oppaasta on pyritty tekemään mahdollisimman tarkka ja kattava. Tietojen uskotaan olevan oikein, mutta ne eivät ole tyhjentäviä, joten ne ovat vain ohjeellisia. Jos huomaat tiedoissa virheitä tai puutteita, pyydämme kertomaan siitä meille, jotta voimme korjata tiedot. Näin voimme parantaa dokumentointiamme ja palveluitamme. Cura Connect on yhteensopiva Ultimaker 3 -tuotelinjan 3D-tulostimien kanssa. Kunnolla toimiakseen se tarvitsee WLAN yhteyden, Ultimaker Cura 3.0:n ja ajantasaisen laiteohjelmiston. 4

5 1 Ensimmäisen käytön valmistelu Tässä luvussa on ohjeet Cura Connectin asentamiseen ensimmäistä käyttöä varten. Lue, miten uusin laiteohjelmisto päivitetään, Ultimaker Cura asennetaan ja miten tulostinryhmät yhdistetään ja asetetaan. 5

6 1.1 Verkkoasetukset ja laiteohjelmiston päivitys Ultimaker 3 verkkoyhteys Ensin Ultimaker 3 on liitettävä verkkoon. Toimi näin: Cura Connectin Wi-Fi-yhteyden asennus 1. Siirry Ultimaker 3 -näytöllä kohtaan System (Järjestelmä) > Network (Verkko) > Run Wi-Fi setup (Asenna Wi-Fi). 2. Odota, kunnes Ultimaker 3 on luonut Wi-Fi-tukiaseman. 3. Liitä tietokoneesi tai älypuhelimesi tulostimen langattomaan verkkoon. Verkon nimi näkyy Ultimaker 3 -tulostimen näytöllä. 4. Näyttöön ilmestyy ponnahdusikkuna. Liitä Ultimaker 3 paikalliseen Wi-Fi-verkkoon noudattamalla vaiheittaisia ohjeita. Kun olet suorittanut nämä vaiheet, ponnahdusikkuna katoaa. Jos ponnahdusikkunaa ei näy, avaa selain ja kirjoita osoitekenttään Ultimaker.com. 5. Siirry takaisin Ultimaker 3 -tulostimelle ja jatka ensimmäistä käyttökertaa varten tehtäviä määrityksiä. 6. Toista vaiheet kaikkien käytettävissä olevien tulostimien osalta. Tulostinryhmän muodostamista varten on kaikkien tulostimien oltava yhteydessä samaan Wi-Fi-verkkoon. Joissakin verkkoympäristöissä Ultimaker 3 -tulostimessa voi esiintyä vaikeuksia langattomaan verkkoon yhdistämisessä. Jos näin tapahtuu, muodosta Wi-Fi-yhteys uudelleen toisesta tietokoneesta tai älypuhelimesta. Yhdistäminen Ethernetin kautta 1. Kytke LAN-kaapeli Ultimaker 3 -tulostimen takapuolella olevaan Ethernet-liitäntään. 2. Kytke kaapelin toinen pää verkkolaitteeseen (reititin, modeemi tai kytkin). 3. Ota Ethernet käyttöön verkkovalikosta siirtymällä kohtaan: System (Järjestelmä) > Network (Verkko) > LAN cable (LAN-kaapeli). Laiteohjelmiston päivitys Jotta Cura Connect pysyy ajan tasalla ja jotta uusimmat ominaisuudet olisivat käytössä, laiteohjelmisto on suositeltavaa päivittää säännöllisesti. Laiteohjelma voidaan päivittää kahdella tavalla: Päivitys tulostimella Laiteohjelmisto päivitetään tulostimella seuraavia ohjeita noudattamalla: 1. Yhdistä tulostin verkkoon Wi-Fi:n tai Ethernetin kautta. 2. Siirry kohtaan System (Järjestelmä) > Maintenance (Huolto) > Update firmware (Päivitä laiteohjelmisto). 3. Valitse vakaa versio. Ultimaker 3 noutaa uusimman laiteohjelmiston verkosta ja asentaa sen. Tämä voi kestää useita minuutteja. Päivitys USB:n kautta Laiteohjelmisto voidaan päivittää myös ilman aktiivista verkkoyhteyttä seuraavia ohjeita noudattamalla: 1. Lataa uudet laiteohjelmistotiedostot osoitteesta 2. Siirrä koko laiteohjelmistokansio USB-muistitikulle. Älä pura tiedostoja latauksen jälkeen. Siirrä laiteohjelmistotiedostot USB-muistitikun pääkansioon. 3. Aseta USB-muistitikku Ultimaker 3 -tulostimeen. 4. Mene kohtaan System (Järjestelmä) > Maintenance (Huolto) > Update firmware (Päivitä laiteohjelmisto). 5. Ultimaker 3 tunnistaa, onko USB-muistitikulla laiteohjelmistotiedosto. Käynnistä laiteohjelmiston päivitys valitsemalla tiedosto. 6

7 1.2 Ultimaker Curan asentaminen Ennen tulostamista sinun on viipaloitava 3D-mallisi. Tämä voidaan tehdä Ultimakerin ilmaisella Ultimaker Cura -viipalointiohjelmistolla. Voit myös käyttää Ultimaker Curaa töiden lähettämiseen Cura Connectin kautta ja hallinnoida useita tulostimia. Cura Connect on automaattisesti käytössä Ultimaker Cura 3.0:n tai uudempien kanssa, ja se toimii vain näiden versioiden kanssa. Yhteensopivat käyttöjärjestelmät Windows Vista tai uudempi (64 bit) Mac OSX 10.7 tai uudempi (64 bit) Linux Ubuntu 14.04, Fedora 23, OpenSuse 13.2, ArchLinux tai uudempi (64 bit) Windows 32 bit -järjestelmät eivät tue Cura Connectia. Järjestelmävaatimukset OpenGL 2 -yhteensopiva grafiikkasiru Intel Core 2 tai AMD Athlon 64 tai uudempi Vähintään 4 Gt RAM-muistia (suositus vähintään 8 Gt) Yhteensopivat tiedostotyypit STL OBJ 3MF G-code Ryhmäisäntään asentaminen ja yhdistäminen Ultimaker Cura -ohjelmisto voidaan ladata osoitteesta Latauksen jälkeen avaa asennusohjelma ja suorita ohjattu asennus. Kun avaat Ultimaker Curan ensimmäisen kerran, sinua pyydetään valitsemaan tulostimesi luettelosta, johon kuuluvat kaikki edellisessä asetuksessa Wi-Fi-verkkoon yhdistetyt tulostimet. Kun yhteys tulostimeen on muodostettu, ja voit aloittaa heti töiden lähetyksen. Ultimaker Curan täydellinen käyttöopas löytyy osoitteesta: > view the Cura manuals (näytä Cura-oppaat). 7

8 1.3 Cura Connectin asennus Cura Connectin tärkein ominaisuus on sen kyky ryhmittää useita tulostimia. Ryhmittely mahdollistaa jatkuvan työnkulun, sillä työt aikataulutetaan ja jaetaan tulostimille automaattisesti. Tässä luvussa on ohjeet Cura Connectin ja ryhmätulostimien verkkoon asentamiseen. Cura Connectin käyttämiseksi on sen oltava yhteydessä Wi-Fi-verkkoon (katso kohta 2.1). Uuden tulostinryhmän määrittäminen Ryhmäisäntä on määritettävä ennen uuden tulostinryhmän luomista. Ryhmäisäntä delegoi töitä ryhmässä oleville muille tulostimille. Jossain mielessä ryhmäisäntä hallinnoi Cura Connectia, sillä kaikki asetukset ja työluettelon tila on tallennettu tälle tulostimelle. Ryhmäisäntä on ainoa tulostin, johon sinun on liityttävä suoraan Ultimaker Cura -ohjelmistolla. 1. Siirry Ultimaker Curassa kohtaan Settings (Asetukset) > Printers (Tulostimet) > Manage printers (Hallinnoi tulostimia). 2. Valitse Ultimaker-tulostimesi tulostinluettelosta ja napsauta Connect via network (Yhdistä verkon kautta) -painiketta. Tämä tulostin toimii nyt ryhmäisäntänä. 3. Siirry näytön ylälaidan kohtaan Monitor. Huomaa, että tulostinryhmän tiedot ovat nyt näkyvillä. 4. Selaimesi välilehti aukeaa, kun valitset View print jobs (Näytä tulostustyöt)- tai View printers (Näytä tulostimet) -painikkeen. Kukin painike avaa Cura Connectin ohjausnäytöllä erillisen osion. (Katso kohta 3.2 ja 3.3) Selaimesi välilehti aukeaa, kun valitset View print jobs (Näytä tulostustyöt)- tai View printers (Näytä tulostimet) -painikkeen. Kukin painike avaa Cura Connectin ohjausnäytön erillisen osion. (Kohta 2.2 ja 2.3) Voit myös siirtyä Cura Connectin ohjausnäytölle kirjoittamalla suoraan selaimen osoiteriville: <PrinterIP>/printers (missä<printerip> on tulostimesi IP-osoite - esim /printers) 5. Tulostimet-välilehdeltä tulostin löytyy osana ryhmää. Cura Connect -ryhmä on nyt määritetty. Ryhmäisännän on oltava päällä koko ajan. Uusia tulostustöitä ei voi aloittaa, jos isäntä sammutetaan. Jos haluat määrittää erilaisia tulostimia sisältävän ryhmän (esim. Ultimaker 3 ja Ultimaker 3 Extended), valitse ryhmäisännäksi Ultimaker 3 Extended. Näin varmistat, että käytössäsi on Ultimaker Curan suurin viipalointivolyymi. Kuva 1 - Ultimaker Curan Monitor-välilehti 8

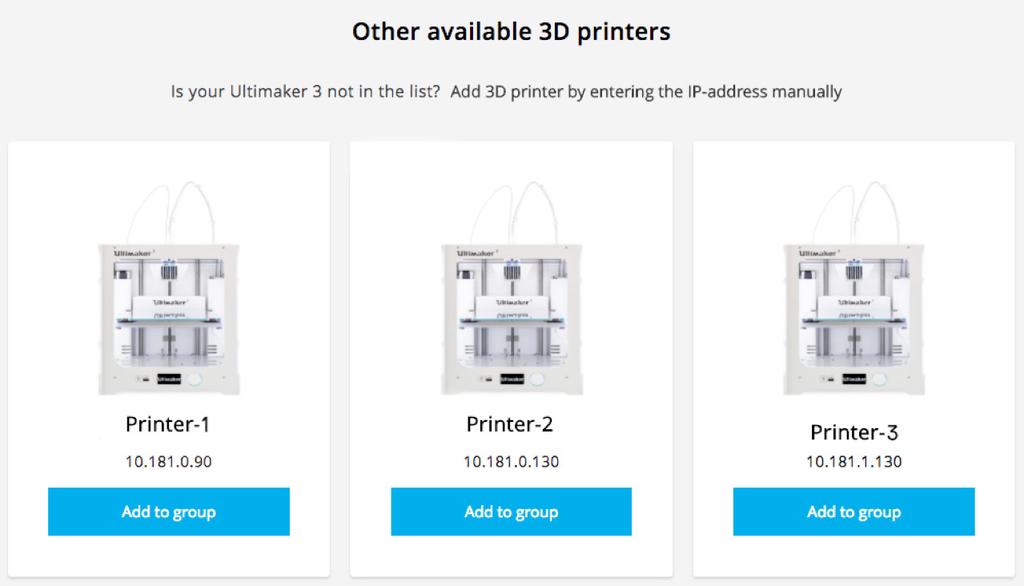

9 Tulostimien lisääminen ryhmään Tulostimia voidaan lisätä ryhmään suoraan Cura Connect -selaimessa. 1. Varmista ensin, että ryhmään liitettävät tulostimet ovat yhteydessä samaan verkkoon kuin ryhmäisäntä. 2. Valitse Ultimaker Curassa View printers (Näytä tulostimet) tai napsauta selaimesi Printers (Tulostimet) -välilehteä. 3. Tarkista, näkyykö tulostimesi kohdassa Other available 3D printers (Muut käytettävissä olevat 3D-tulostimet) (Kuva 2). Jos näkyy, lisää se ryhmään painamalla Add to group (Lisää ryhmään) -painiketta. Jos tulostin ei ole luettelossa, lisää se ryhmään manuaalisesti painamalla Add 3D printer by entering IP-address manually (Lisää 3D-tulostin kirjoittamalla sen IP-osoite manuaalisesti) -painiketta ja kirjoita IP-osoite. Tulostimen IP-osoite löytyy kohdasta: System (Järjestelmä) > Network (Verkko) > Connection status (Yhteyden tila). Jos sinulla on ongelmia tulostimien lisäämisessä, katso vianetsintäohjeita kohdasta Tulostimen lisäämispyynnön jälkeen saat selaimelta kehotuksen: Confirm adding printer to group (Vahvista tulostimen lisääminen ryhmään). Siirry käyttöliittymään ja paina Confirm (Vahvista) -painiketta. 5. Toista nämä vaiheet kunkin lisättävän tulostimen osalta. Jos tulostimesi on jo lisätty toiseen Cura Connect -ryhmään, se poistetaan kyseisestä ryhmästä ja lisätään uuteen ryhmään. Tulostinta ei voi lisätä useampaan kuin yhteen ryhmään samanaikaisesti. Kuva 2 - Other available 3D printers (Muut käytettävissä olevat 3D-tulostimet) -välilehti 9

10 2 Tässä Käyttö kappaleessa kerrotaan, miten ryhmää valvotaan ja hallinnoidaan. Annetuilla toimintasäännöillä varmistetaan paras mahdollinen käyttökokemus. 10

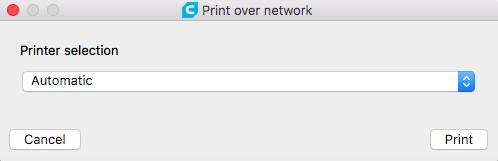

11 2.1 Työn lähetys Ultimaker Cura -tulostimella Cura Connect -ryhmän määrittämisen jälkeen voit aloittaa töiden lähettämisen Ultimaker Curan kautta. Työt lähetetään näytön ylälaidassa olevalta Prepare (Valmistele) -välilehdeltä. Kuva 3 - Siirtyminen Ultimaker Curassa Cura Connect muuttaa hieman sitä, miten Ultimate Curaa käytetään mallin valmistelussa: Enää ei tarvitse sovittaa yhteen materiaalin ja Print coren määritystä liitetyn tulostimen (tässä tapauksessa ryhmäisännän) kanssa. Tämä johtuu siitä, että Cura Connect valitsee ryhmästä automaattisesti soveltuvan tulostimen. Jos soveltuvaa tulostinta ei ole käytettävissä, Cura Connect pyytää sinua muuttamaan jonkun tulostimen määritystä, jotta tulostus voisi alkaa. Kaikki muut Ultimaker Curan viipalointitoiminnallisuudet säilyvät ennallaan. Kattavat ohjeet Ultimaker Curan viipalointitoiminnallisuudesta löytyvät Ultimaker Curan ohjeista (Ultimaker 3 -oppaasta tai Ultimaker-sivuston resurssiosiosta: Tulostustöiden jonoon asettamien Cura Connectilla 1. Siirry Ultimaker Curassa Prepare (Valmistele) välilehdelle mallisi valmistelua varten. 2. Lähetä työsi jonoon painamalla Print over network (Tulosta verkon kautta). 3. Kun ensimmäinen tulostustyö on valmis, seuraava siirtyy tulostettavaksi. 4. Jos ryhmässäsi on kaksi tai useampia tulostimia, voit halutessasi lähettää työn valitsemallesi tulostimelle. (Kuva 4). 5. Manuaalisesti tulostimelle osoitetut työt tulostetaan vain kyseisellä tulostimella. 6. Työn lähettämisen jälkeen voit heti lähettää uuden työn. Kaikki työt menevät automaattisesti jonoon Cura Connectissa. Kuva 4 - Tietyn tulostimen valinta 11

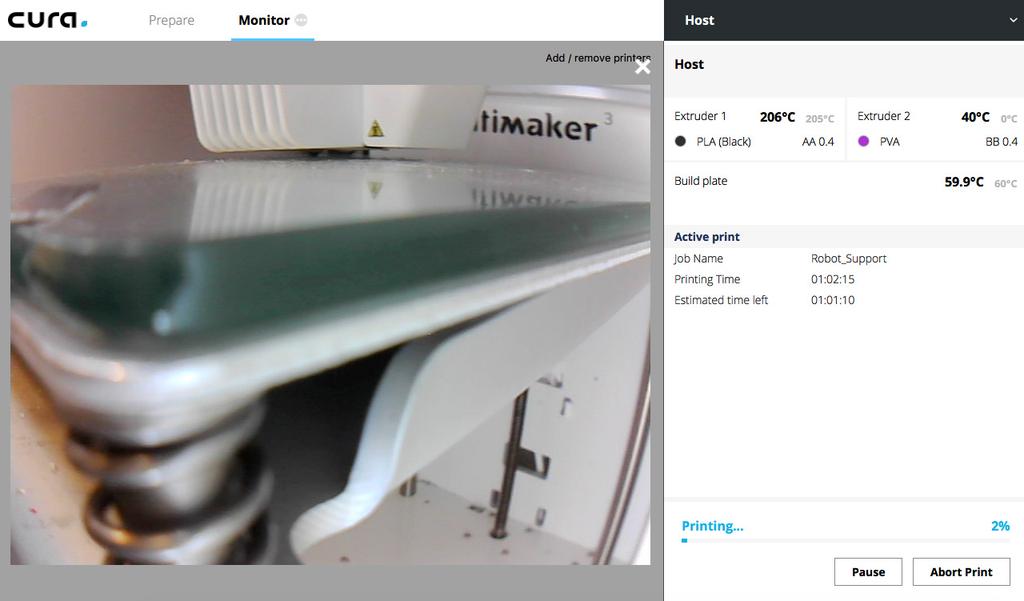

12 2.2 Ultimaker Curan Monitor-välilehti Voit valvoa ryhmän kaikkia tulostimia Ultimaker Curan Monitor-välilehden kautta (Kuva 5). Kaikki ryhmään liitetyt tulostimet näkyvät tässä luettelossa. Esimerkin ryhmään on liitetty kaksi tulostinta, joista yksi toimii parhaillaan. Voit seurata käynnissä olevan tulostimen edistymistä ja näet arvioidun valmistumisajan. Työn nimen alta löytyy myös työn lähettäjä. Voit tarkastella tulostimen kokoonpanoa, esim. laitetyyppi, ladatut materiaalit ja Print core -tulostinytimet. Kuva 5 - Ultimaker Curan Monitor-välilehti Kun valitset tulostimen Monitor-välilehdeltä, näkyviin tulee tuttu Ultimaker Curan verkkonäyttö. Näin tapahtuu kaikkien ryhmän tulostimien osalta riippumatta siitä, ovatko ne vapaina vai tulostamassa. Tässä voin laittaa tulostuksen tauolle, aloittaa uudelleen tai poistaa sen. Jos päätät poistaa tulostuksen, mutta haluat säilyttää paikkasi jonossa, mene Ultimaker 3 -näytölle ja vahvista, että haluat aloittaa uudelleen. (Kohta 2.6). Kuva 6 - Valvo yksittäistä tulostinta 12

13 2.3 Cura Connectin työlistan valvonta Voit valvoa selaimella kaikkia Cura Connectin jonossa olevia työaktiviteetteja Print jobs (Tulosta työt) -välilehden kautta. Yleisnäkymä tästä on kuvassa 7. Printing (Tulostus) -välilehdeltä voit monitoroida kaikkia tulostustöitä ja nähdä kaikki vapaat tulostimet. Periaatteessa tämä kohta muistuttaa Ultimaker Curan Monitor-välilehteä. Tämän alapuolella näkyy myös Queued (Jonottavat) -välilehti. Täällä näet kaikki listalla olevat työt ja voit käsitellä työlistaa. Kuva 7 - Tulostustyöt-välilehden yleisnäkymä Tulostaminen Vasemmalla puolella näkyy työn nimi ja lähettäjä. Oikeassa alakulmassa näkyy työn kestoaika. Keskiosassa näkyy aktiivisen tulostimen nimi ja sen määritystiedot. Oikealla puolella näkyy tulostimen nykytila. Siinä näytetään työn eteneminen prosentteina, arvioitu valmistumisaika ja kamerakuvake. Jos tulostin on vapaa, tässä lukee Available (Vapaa). Saat reaaliaikaisen kameranäkymän tulostimeen liikuttamalla kursoria kamera-kuvakkeen päällä. 13

14 Jonottavat Vasemmalla näkyy samat tiedot kuin ylemmässä välilehdessä lukuun ottamatta vasemmassa nurkassa olevaa vaihtoehtojen painiketta. Tällä painikkeella tulee näkyviin pudotusvalikko, jossa on seuraavat vaihtoehdot: Siirrä tulostustyö ylimmäksi Poista tulostustyö Keskiosassa näkyy määritetty tulostin ja tulostustyön määritykset. Jos mitään tiettyä tulostinta ei ole määritetty, siinä näkyy Waiting for first available Ultimaker 3 (Odotetaan ensimmäistä vapaata Ultimaker 3 -tulostinta). Oikealla puolella näytetään kaikki varoitukset: joko Action required (Toimia tarvitaan) tai Can t start print (Tulostusta ei voi aloittaa). Toimia tarvitaan Tämä tarkoittaa, ettei ryhmässä ole tulostinta, jonka määritykset vastaisivat työsi vaatimuksia. Kun tämä työ on jonon kärjessä, se varaa tulostimen. Kun painat Show details (Näytä tiedot) -painiketta, näkyviin tulevat ne määritysvaihtoehdot, joihin on tehtävä muutoksia. Voit tulostaa työn myös määritysten ristiriitaisuudesta huolimatta valitsemalla tässä Override configuration (Ohita määritykset) (katso kohta 3.4). Kuva 8 - Ohita määritykset ja aloita tulostus Tulostusta ei voi aloittaa Cura Connectissa on tapahtunut virhe. Katso virheviestit ja vianetsintätoimenpiteet kohdasta

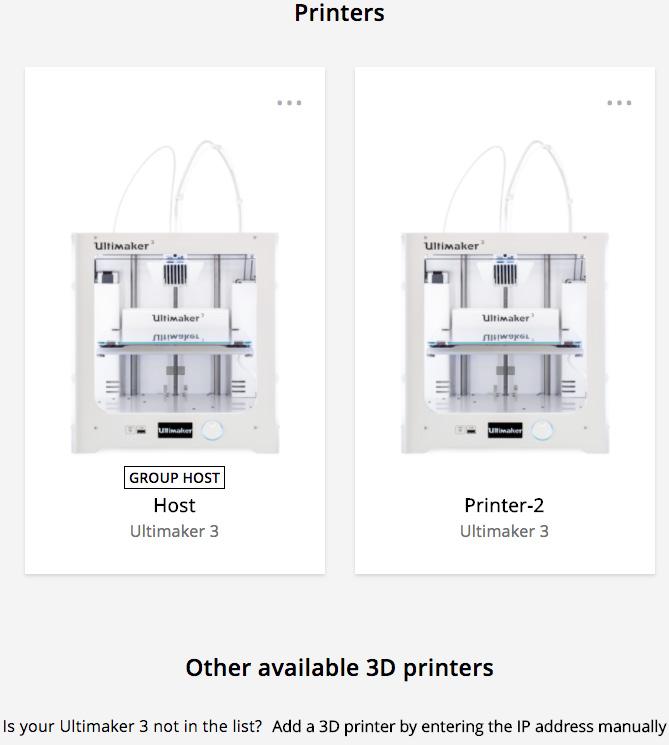

15 2.4 Ryhmän tulostimien valvonta Voit hallita Cura Connect -ryhmään kuuluvia tulostimia napsauttamalla selaimen Printers (Tulostimet) -välilehteä. Täällä voit lisätä/poistaa tulostimia, estää niitä vastaanottamasta töitä ja tarkastella kunkin tulostimen määrityksiä. Kuva 9 - Cura Connectin tulostimien yleisnäkymä -välilehti Yleisnäkyvä Tulostimet: Täällä voit hallita toimintoja tai tarkastella ryhmään kuuluvien tulostimien koostumuksia. Muut käytettävissä olevat tulostimet: Täällä voi lisätä tulostimia ryhmään (kohta 1.3). Tulostimet Painamalla ryhmän tulostimen vaihtoehtojen painiketta avaat pudotusvalikon, jossa on kolme vaihtoehtoa: Show details (Näytä tiedot): Tämä avaa ylimääräisen välilehden, jossa on tietoja tulostimesta. Voit avata tämän välilehden myös napsauttamalla tulostimen kuvaa. Asia selitetään tarkemmin myöhemmin tässä kappaleessa. Prevent starting new print jobs (Estä uusien tulostustöiden aloitus): Tämä ominaisuus estää tulostinta vastaanottamasta uusia töitä jonotuslistalta, muttei poista tulostinta ryhmästä. Tämä on erityisen hyödyllinen ominaisuus, kun suoritetaan huolto- tai vianetsintätoimenpiteitä (katso kohta 3.2). Remove from group (Poista ryhmästä): Tällä toimenpiteellä poistetaan tulostin kokonaan ryhmästä. Jos haluat lisätä sen takaisin ryhmään ja jatkaa töiden käsittelyä, sinun on lisättävä tulostin uudelleen (katso kohta 1.3). Remove from group (Poista ryhmästä) -vaihtoehto ei ole käytettävissä ryhmäisännälle. 15

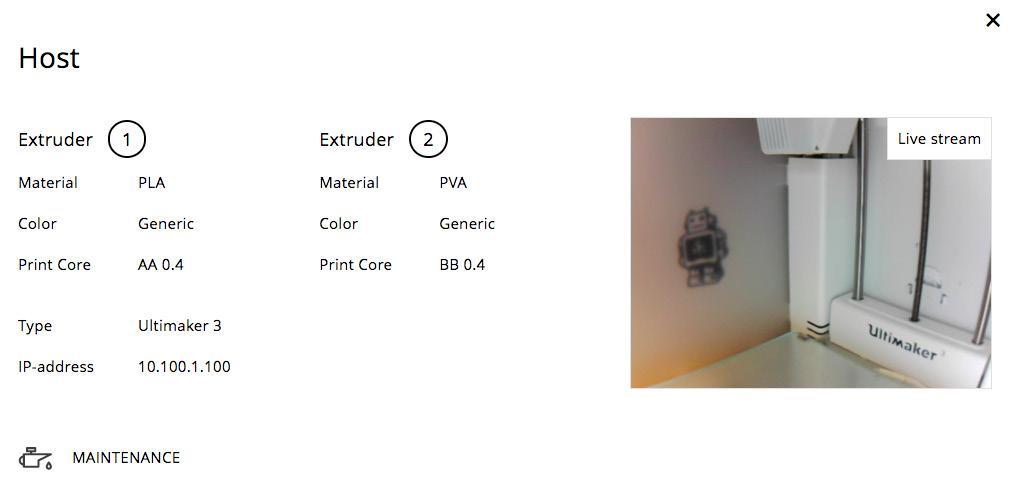

16 Show details (Näytä tiedot) -valikko ylhäältä alas Tulostimen nimi näkyy yläosassa. Kaikki pursottimen tiedot näytetään nimen alla. Näet myös tulostimen laitetyypin ja IP-osoitteen. Tulostimen reaaliaikainen kameranäkymä on oikealla. Kamera on päällä koko ajan riippumatta siitä, onko tulostin aktiivinen tai vapaana. Alhaalla voit nähdä huoltoaikataulun. Tästä kerrotaan lisää kohdassa 2.8. Kuva 10 - Show details (Näytä tiedot) -pudotusvalikko Muut käytettävissä olevat tulostimet Tässä kohdassa voit tarkastella tulostimia ja lisätä niitä ryhmään. (Katso kohta 2.3). 16

17 2.5 Jonon edistyminen Valmiit työt Kun tulostin saa työn valmiiksi, se näkyy korostettuna (kuva 11). Kuva 11 - Valmis tulostustyö Tyhjennä alusta ja anna jonon edetä 1. Mene tulostimelle, joka on tehnyt työn valmiiksi. 2. Tyhjennä tulostimen alusta. 3. Varmista, ettei alustalla ole mitään muita esineitä (katso kohta 2.10). 4. Ultimaker 3 -käyttöliittymä: paina Print removed (Tuloste poistettu) -painiketta. Ultimaker 3 on nyt valmis vastaanottamaan uusia tulostustöitä. Muuta tulostimen määrityksiä Kun työ on valmis aikataulutettavaksi, mutta sopivaa tulostinta ei ole käytettävissä, Cura Connect varaa vapaan tulostimen ja kehottaa muuttamaan sen asetuksia. Kuva 12 - Ylin työ odottaa määritysten muuttamista Muuta määrityksiä 1. Pyydä määritysten muuttamista Ultimaker 3:n kautta. 2. Vaihda Print core -tulostinytimet ja materiaalit vastaamaan määrityksiä (näytön ohjeiden mukaisesti). Tarkempaa tietoa materiaalien ja Print core -tulostinytimien vaihtamisesta löytyy Ultimaker 3 -oppaasta. 3. Heti kun tulostin tunnistaa uuden materiaalin, se hyväksyy työn ja alkaa tulostaa automaattisesti. 17

18 2.6 Tulostusten keskeyttäminen ja uudelleen aloittaminen Joskus asiat eivät suju niin kuin on tarkoitus, ja tulostustyö on keskeytettävä. Tulostustyön keskeyttämistä ja uudelleen aloitusta hallitaan suoraan Ultimaker 3:n käyttöliittymän kautta ilman Cura Connect -selainta. Näiden toimintojen ansioista työsi ei menetä paikkaansa jonossa. Tulostustyön keskeyttäminen ja uudelleen aloittaminen 1. Voit käynnistää nämä toiminnot joko Ultimaker Curan tai Ultimaker 3:n näytöltä. Ultimaker 3:n käyttöliittymä 1. Paina painiketta Tune (Säädä) > valitse Abort print (Keskeytä tulostus). Ultimaker Cura 1. Siirry Monitor-välilehdelle. 2. Valitse listalta tulostustyö, jonka haluat keskeyttää. 3. Valitse oikeasta yläkulmasta Abort print (Keskeytä tulostus). 2. Tulostuspää siirtyy nyt vasempaan laitaan ja alusta laskee alas. 3. Odota, että Print core -tulostusytimet jäähtyvät ja materiaalit voidaan poistaa. 4. Jos alustalle on kerääntynyt jotain materiaalia, tulostin pyytää poistamaan tulostetun kohteen. Tyhjennä alusta ja valitse Print removed (Tuloste poistettu). 5. Ultimaker 3:n näytöllä kehotetaan yrittämään tulostaa uudelleen. Vahvista Yes (Kyllä) tai No (Ei). 6. Valinnasta riippuen tulostin joko aloittaa edellisen työn uudelleen tai ottaa vastaan uuden työn odotuslistalta. Katso kohdasta 3.2 lisätietoja tulostimen asetusten vianetsinnästä. 18

19 2.7 Jonottavien töiden hallinta Cura Connectissa on muutamia toimintoja, joita voit suorittaa työlistalla. Näitä ovat mm. Move print job to top (Siirrä tulostustyö ylimmäksi) ja Override configuration (Ohita määritykset). Move job to top (Siirrä tulostustyö ylimmäksi) Jos työsi on jonossa, saatat haluta, että se tulostetaan aikaisemmin. Tässä tapauksessa voit siirtää työn listan ylimmäksi Move print job to top (Siirrä tulostustyö ylimmäksi) -toiminnon avulla. Kuva 13 - Siirrä tulostustyö ylimmäksi Vaiheet 1. Mene Cura Connectin tulostusjonoon. 2. Etsi työsi jonosta. 3. Napsauta työn vasemmassa nurkassa olevaa painiketta ja valitse Move print job to top (Siirrä tulostustyö ylimmäksi). 4. Työ siirtyy nyt listan ylimmäksi ja se lähetetään ryhmän ensimmäiselle vapaalle tulostimelle. Override configuration (Ohita määritykset) Override configuration (Ohita määritykset) -toiminto käynnistää tulostuksen Print core -tulostusydinten ja materiaalien ristiriitaisuudesta huolimatta. Tämä on hyödyllistä, kun käytetään koeluontoisia materiaaleja, joita ei ole Ultimaker 3:n laiteohjelmiston materiaaliluettelossa. Kuva 14 - Ohita määritykset Määritysten ohittamisen vaiheet 1. Viipaloi mallisi Ultimaker Curassa ja lähetä se jonoon. 2. Kun tämä työ on jonon kärjessä, se odottaa, kunnes sille on osoitettu tulostin on vapaa. 3. Kun tulostin on käytettävissä, se varataan, ja tulostin antaa kehotuksen vaadittavista toimenpiteistä (katso kohta 2.4). 4. Valitse Show details (Näytä tiedot) ja sitten Override configuration (Ohita määritykset). 5. Nyt työ tulostetaan materiaalien ja/tai Print core -tulostusydinten ristiriitaisuudesta huolimatta. 19

20 2.8 Huoltoaikataulu Cura Connectissa on sisäänrakennettu huoltoaikataulu, jota noudattamalla voit pitää tulostimesi mahdollisimman hyvässä kunnossa. Huoltoaikataulu löytyy Show details (Näytä tiedot) -välilehden alaosasta (katso kohta 2.4). Huoltoaikataulu koostuu tehtävistä, joita suositellaan tehtäväksi kuukausittain, kolmen kuukauden tai vuoden välein. Kun tehtävä on suoritettu, merkitse se suoritetuksi. Irrota tulostin pistorasiasta ennen sen huoltamista. Kuva 15 - Cura Connectin huoltoaikataulu. Clean printer (Puhdista tulostin) -toiminto avautuu ja voidaan merkitä suoritetuksi. 20

21 2.9 Luova ryhmittely Cura Connectilla voit luoda ryhmiä tiettyihin tarkoituksiin tulostustarpeidesi mukaan. Tässä on muutamia esimerkkejä siitä, miten erityisryhmittelyn avulla saadaan parempia tuloksia. Luova ryhmittely Cura Connect aikatauluttaa työt tulostimille sopivien määritysten perusteella. Jos soveltuvaa tulostinta ei ole käytettävissä, sinua kehotetaan muuttamaan tulostimen määrityksiä (katso kohta 2.5). Tulostimien määrityksiä on säädettävä usein, kun erilaisia töitä lähetetään eri määrityksiä sisältäviin tulostimiin. Tämän johdosta jono voi edetä toivottua hitaammin. Voit virtaviivaistaa työnkulkua ryhmittämällä tulostimet siten, että ne perustuvat yhteen tai kahteen koostumusvaihtoehtoon. Esimerkiksi luomalla yhden ryhmän, joka perustuu PLA- ja nailonmateriaaleihin, ja toisen ryhmän joka perustuu ABS- ja CPE- materiaaleihin, voit valita tarvitsemasi materiaalit ja vähentää tulostusaikaa merkittävästi. Tässä on muutamia muita esimerkkejä: Voit ryhmittää tulostimesi seuraavin perustein: Materiaalityyppi Print core -tulostinytimen määritykset Toissijaiset (ei laitteeseen liittyvät) lisäykset, kuten tarrakalvot tai etusuojus Materiaalin väri (kolmannen osapuolen tai koemateriaaleja käytettäessä) 21

22 2.10 Toimintasäännöt Jokaisella verkkosi käyttäjällä on yhtäläiset oikeudet hallita Cura Connectia. Niinpä on suositeltavaa laatia toimintasäännöt. Keskustele työtovereiden kanssa Kun työskentelet Cura Connectin kanssa, keskustele työtovereidesi kanssa ennen kuin muutat työlistaa tai ryhmämäärityksiä. Jos haluat esimerkiksi käyttää Move print job to top (Siirrä tulostustyö ylimmäksi) toimintoa, pyydä työtyötovereiltasi lupa siirtää työsi heidän töidensä edelle työlistalla (katso kohta 2.7). Huolehdi tulostimista Koska kaikki hallitsevat tulostustöitä samalla järjestelmällä, kaikki ovat vastuussa tulostimien hallinnasta. Pidä alusta aina puhtaana Kun Print removed (Tuloste poistettu) on valittu Ultimaker 3 -käyttöliittymästä, tulostin on valmis vastaanottamaan seuraavan työn. Sen vuoksi on tärkeää poistaa aina kaikki tulosteet ja työkalut alustalta. Toistaiseksi Cura Connectissa ei ole mitään turvamekanismia, jolla havaittaisiin alustalle mahdollisesti jääneet esineet. Niinpä kaikki alustalle jääneet esineet voivat vahingoittaa tulostinta pursottimen osuessa niihin. 22

23 3 Huolto ja vianetsintä Tässä kohdassa on luettelo kaikista huoltoja vianetsintävaiheista. 23

24 3.1 Luettelosta puuttuvat tulostimet Joskus Cura Connect ei pysty paikantamaan kaikkia samaan verkkoon liitettyjä tulostimia. Voit lisätä tulostimen ryhmään manuaalisesti kirjoittamalla sen IP-osoitteen (katso kohta 1.3). Jos tämä ei onnistu, voit selvittää varsinaisen syyn noudattamalla seuraavia ohjeita. Vianetsintä 1. Siirry Ultimaker 3:n aloitusnäytölle. 2. Siirry kohtaan System (Järjestelmä) > Network (Verkko) > Connection status (Yhteyden tila). 3. Tarkista pudotusvalikosta, onko tulostin yhdistetty verkkoon ja onko sille määritetty IP-osoite. Wi-Fi Jos tulostimella on IP-osoite: Varmista, että tulostin on yhdistetty samaan Wi-Fi-verkkoon kuin ryhmäisäntä. Jos IP-osoite puuttuu tai tulostinta ei ole yhdistetty Wi-Fi-verkkoon, yritä ratkaista ongelma seuraavien ohjeiden avulla: 1. Käynnistä tulostin uudelleen. 2. Suorita Wi-Fi:n asennus uudelleen (kohta 1.1). 3. Tarkista, onko tulostin Wi-Fi-verkon kantaman sisällä. LAN-kaapeli Jos tulostimella on IP-osoite: Varmista, että tulostin on yhdistetty samaan verkkoon kuin ryhmäisäntä. Jos tulostinta ei ole yhdistetty verkkoon, yritä ratkaista ongelma seuraavien ohjeiden avulla: 1. Käynnistä tulostin uudelleen. 2. Tarkista kaapelit: Onko ne liitetty oikein ja ehjiä? 3. Vaihda kaapelit tarvittaessa. 4. Varmista, että verkkokaapeli on kytketty verkkolähteeseen (reititin, modeemi tai Ethernet-kytkin). 24

25 3.2 Vianetsintä Joskus tulostimen asetuksia on hienosäädettävä tulostuslaadun optimoimiseksi. Tee näin noudattamalla seuraavia ohjeita: 1. Siirry Cura Connectin tulostimen selaimen sivulle (kohta 2.4). 2. Avaa pudotusvalikko painamalla tulostimen oikeassa ylänurkassa olevaa painiketta. 3. Valitse Won t accept new print jobs to prevent the printer starting new print jobs (Ei hyväksytä uusia tulostustöitä, ettei tulostin aloita uusia tulostustöitä). Estä manuaalisesti tulostinta vastaanottamasta töitä. Cura Connect syöttää jatkuvasti töitä tulostimeesi huolimatta siitä, että Ultimaker 3 -käyttöliittymässä suoritetaan manuaalisia toimenpiteitä. 4. Suorita Ultimaker 3 -laitteiston vianetsintä. Irrota tulostin pistorasiasta ennen sen huoltamista tai muokkaamista. 5. Kun tehtävä on suoritettu, palaa takaisin tulostimen pudotusvalikkoon ja ota se käyttöön valitsemalla Allow starting new print jobs (Salli uusien tulostustöiden aloitus). 6. Tulostin jatkaa nyt tulostustöiden käsittelyä Cura Connectin jonosta. 25

26 3.3 Cura Connectin palauttaminen Jos ohjelmisto ei toimi odotetusti, voit kokeilla ryhmän nollaamista. Ryhmän nollaaminen Siirry ryhmäisännässä kohtaan System > Maintenance > Factory reset > Reset Cura Connect (Järjestelmä > Huolto > Tehdasasetusten palautus > Nollaa Cura Connect). Tämä toiminto poistaa kaikki Cura Connectiin liittyvät tiedostot, mukaan lukien tulostinryhmän määritykset, jonottavat työt ja niihin liittyvät tulostustiedostot (G-codes). Nollaamisen jälkeen ryhmä on määritettävä uudelleen. Kaikki jonottavat työt menetetään. Säännöllinen tehdasasetusten palautus palauttaa myös Cura Connectin asetukset. Ryhmään kuuluvien tulostimien nollaaminen poistaa ne nykyisestä ryhmästä. Vianetsinnän lähettäminen tukipalveluun Jos ongelmat jatkuvat nollauksen jälkeen, pyydä apua paikalliselta jälleenmyyjältä. Huoltokumppanisi voi pyytää sinua lähettämään tulostimen vianetsintätiedostot. Tukiosastomme voi sitten käyttää näitä tiedostoja ongelman määrittämiseen ja ratkaisuun. Siirrä järjestelmän lokitiedostot USB-muistitikulle siirtymällä kohtaan System > Maintenance > Diagnostics > Dump Logs to USB (Järjestelmä > Huolto > Vianetsintä > Siirrä lokit USB-muistitikulle). Varmista, että USB-muistitikku on liitetty tulostimen USB-porttiin tätä toimintoa suoritettaessa. 26

27 3.4 Virheviestit Virheitä sisältävät (jonottavat) työt merkitään viestillä Can t start print (Tulostusta ei voi aloittaa) ja pienellä varoitusmerkillä (Kuva 16). Virheviestin ohessa on lyhyt kuvaus ongelman ratkaisusta tai mitä toimenpiteitä pitäisi tehdä seuraavaksi. Jos ongelma ei ratkea suositelluilla vianetsintämenetelmillä, pyydä apua paikalliselta huoltokumppanilta. Kattava virheluettelo on alla: Kuva 16 - Esimerkki tulostustyön virheviestistä Tulostusta ei voi aloittaa Tulostin poistettu Tähän työhön valittu tulostin ei kuulu enää tähän ryhmään. Tämä voi johtua siitä, että tulostin on lisätty toiseen ryhmään. Lisää tulostin uudelleen ryhmään, tai poista tulostustyö ja lähetä se uudelleen. Työ on liian suuri Tulostustyö vaatii suuremman tulostimen. Lisää ryhmään Ultimaker 3 Extended -tulostin, jotta voit aloittaa tämän tulostustyön. Muussa tapauksessa poista tulostustyö ja lähetä se uudelleen Ultimaker Curasta käyttämällä Ultimaker 3:n alustan tilavuutta.. Tuntematon poikkeus On ilmennyt ohjelmistovirhe, joka estää tulostustyön käynnistyksen. Varmista, että tulostimissa on uusimmat laiteohjelmistoversiot, tai kokeile poistaa tulostustyö ja lähettää se uudelleen. Tulostimen kokoonpanoa ei tueta Näyttää siltä, että tämä tulostustyö on tarkoitettu tulostintyypille, jota Cura Connect ei tunnista. Varmista, että tulostimissa on uusimmat laiteohjelmistoversiot, tai kokeile poistaa tulostustyö ja lähettää se uudelleen. Tulostinta ei ole todennettu Valitun tulostimen ei enää sallita tulostaa tässä ryhmässä. Tämä voi johtua siitä, että tulostin on lisätty toiseen ryhmään. Lisää tulostin uudelleen ryhmään, tai poista tulostustyö ja lähetä se uudelleen. Odottamaton tulostimen tila Valittu tulostin ilmoittaa odottamattomasta tilasta. Varmista, että tulostimissa on uusimmat laiteohjelmistoversiot, tai kokeile poistaa tulostustyö ja lähettää se uudelleen. Tulostustyötä ei voi suorittaa Useat tulostustyön käynnistysyritykset valitulla tulostimella ovat epäonnistuneet tuntemattomasta syystä. Tarkista tulostimen verkkoyhteys, tai poista tulostustyö ja lähetä se uudelleen. Tulostimeen ei saa yhteyttä Valittuun tulostimeen ei tällä hetkellä saa yhteyttä verkon välityksellä. Varmista, että tulostin on yhdistetty verkkoon tai yritä ratkaista ongelma poistamalla ja lisäämällä uudelleen ryhmään. 27

28 Yhtään tulostinta ei löydy Ryhmässä ei ole tulostimia. Lisää tulostimia ryhmään, tai poista tulostustyö ja lähetä se toiseen ryhmään. Print core -tulostusytimiä puuttuu Tulostin ei voi aloittaa tulostustyötä ennen kuin molemmat tulostusytimet ovat käytettävissä. Asenna sopivat tulostusytimet jatkaaksesi. Tuntematon virhe On ilmennyt ohjelmistovirhe, joka estää tulostustyön käynnistyksen. Varmista, että tulostimissa on uusimmat laiteohjelmistoversiot, tai kokeile poistaa tulostustyö ja lähettää se uudelleen. Jos ongelma toistuu, pyydä apua paikalliselta Ultimaker-jälleenmyyjältä. 28

29 4 Usein kysyttyjä kysymyksiä Tässä kohdasta löytyvät usein kysytyt kysymykset. 29

30 Miten Cura Connectin töiden aikataulutus toimii? Aikataulutin käyttää seuraavaa hierarkiaa: 1. Tulostuksen lähetysaika (ensiksi tullutta palvellaan ensiksi). 2. Mitat, materiaali ja tulostusydin. Cura Connect toimii ensiksi tullutta palvellaan ensiksi -periaatteella. Toiseksi tulostustyöt lähetetään tulostimelle perustuen seuraaviin: mitat, materiaali ja tulostusytimen kokoonpano tulostustiedostossa (g-code). On myös mahdollista lähettää työ johonkin tiettyyn tulostimeen tai siirtää työ jonon ensimmäiseksi (katso alla). Esimerkkitapauksia: Oletetaan seuraava tilanne. Käytössä on kaksi tulostinta, yksi nailonia sisältävä (tulostin 1) ja toinen PLA:ta sisältävä (tulostin 2). Jos työ on PLA-työ, se lähetetään automaattisesti tulostimelle 2. Seuraava jonossa oleva nailon-työ lähettäisiin tulostimelle 1. Lähetät kaksi PLA-työtä jonotuslistalle: Oletetaan, että tulostin 1 (nailon) on tulostamassa ja tulostin 2 (PLA) on vapaa. Kun nailonia vaativa tulostustyö on jonon kärjessä, se odottaa paikallaan, koska yhtään sopivaa koostumusta sisältävää tulostinta ei ole käytettävissä. Sitten se varaa tulostimen 2 ja kehottaa muuttamaan tulostimen 2 koostumuksen tulostimen näytöllä ja työpöytäilmoituksella, jotta jono voisi edetä. Jos et muuta tulostimen 2 määritystä: Nailon-työ pysyy jonon kärjessä, kunnes tulostin 1 vapautuu. Toisena oleva työ (PLA) pysyy paikallaan, koska se on alempana listalla kuin nailon-työ (ensiksi tullutta palvellaan ensiksi). Tässä tapauksessa tulostin 2 on valmiustilassa. Kun tulostin 1 on valmis, nailon-työ lähetetään tälle tulostimelle, PLA-työ siirtyy kärkeen ja jatkaa tulostimelle 2. Jos muutat tulostimen 2 koostumusta (muutat PLA:n nailoniin): Nailon-tulostustyö voidaan lähettää tulostimelle 2. Tässä tapauksessa molemmat tulostimet, 1 ja 2, tulostavat nailonilla. PLA-tulostustyö siirtyy jonon kärkeen odottamaan seuraavaa vapaata tulostinta, ja tarvittaessa sinua kehotetaan muuttamaan sen kokoonpanoa. Mikä on Cura Connect -isännän tehtävä? Koko prosessi suoritetaan isännässä. Isäntä aikatauluttaa työt jonotuslistalta jollakin ryhmään yhdistetyllä tulostimella tulostettavaksi. Koska isäntä on yhdistetty ryhmän kaikkiin muihin tulostimiin, sinun tarvitsee muodostaa yhteys vain ryhmäisäntään Ultimaker Curassa. Onko mahdollista yhdistää Ultimaker 3 samaan ryhmään Ultimaker 3 Extendedin kanssa? Kyllä, se on mahdollista. Kummalle tahansa koneelle viipaloitu G-code on yhteensopiva toisen kanssa. Ainoan poikkeuksen muodostavat mallit, jotka vaativat Ultimaker 3 Extendedin tarjoamaa suurempaan volyymia. Ultimaker 3 Extended pystyy näin ollen tulostamaan kaikkia Ultimaker 3 g-code-tiedostoja, ja normaali Ultimaker 3 pystyy tulostamaan suurimman osan Ultimaker 3 Extendedille viipaloiduista g-code-tiedostoista. Ainoa rajoitus oikeastaan on, että Ultimaker Cura määrittää tulosteen enimmäiskorkeuden isännän mittojen perusteella. Et siis voi tehokkaasti viipaloida malleja, jotka vaativat laajennettua tilavuutta, ellet määritä Ultimaker 3 Extendediä isännäksi Ultimaker Curassa. Mitä tapahtuu, jos isäntätulostimen virransyöttö katkeaa? Kaikkien tulostustöiden tilat (tulostuksessa olevat ja jonottavat) säilyvät ryhmäisännän sisäisessä muistissa. Tietoja ei menetetä, vaikka jokin ryhmän tulostin sammutettaisiin. Isäntä on vastuussa uusien tulostustöiden aikataulutuksesta, joten uusia töitä ei käynnisty sinä aikana kun isäntä on pois päältä, mutta kaikkien käynnissä olevien tulostustöiden tulostaminen jatkuu ryhmään kuuluvissa tulostimissa. Kun isäntä kytketään uudelleen päälle, se tarkistaa kaikkien yhdistettyjen tulostimien tilan ja ryhtyy taas aikatauluttamaan. Mitä tapahtuu, kun isäntätulostimen ja yhdistettyjen 3D-tulostimien välinen verkkoyhteys keskeytyy? Ryhmäisäntä lähettää työt muille tulostimille. Tulostin suorittaa työn loppuun, vaikka verkkoyhteys menetettäisiin, sillä täydellinen g-code-tiedosto tallennetaan sisäiseen muistiin. Mutta koska yhteys isäntään puuttuu, ei uusia töitä lähetetä muille tulostimille ennen kuin yhteys palautuu. 30

31 Voinko edelleen käyttää Ultimaker Cura 3.0:a vanhempia versioita lähettämään töitä USB- tai verkkoyhteyden kautta uusimman laiteohjelmiston asentamisen jälkeen? Kyllä tämä on edelleen mahdollista, mutta käytettävissä ei ole mitään jonotusmekanismia, paitsi perinteinen yksi tulostus kerrallaan. Tämän vuoksi kaikkia Cura Connectin tarjoamia ominaisuuksia ei voi käyttää. Tukeeko Cura Connect vain Ultimaker-materiaaleja ja värejä NFC:llä? Cura Connect toimii kolmansien osapuolien materiaalien kanssa, mutta vain jos valitset geneeriset materiaalit. Jos haluat käyttää Cura Connectia erityisillä värivaihtoehdoilla, käytä NFC-tunnisteella varustettuja keloja. Cura Connectissa voidaan käyttää kolmansien osapuolien materiaaleja, mutta ei samalla materiaalien/värien valinnanvapaudella, kuin mitä Ultimakermateriaalit tarjoavat. Miten USB/suoraliitäntä toimii Cura Connectin kanssa? Voit edelleen ladata G-code-tiedostot USB-muistitikulta, mutta tulostimen on oltava vapaa-tilassa, jotta valikko olisi käytettävissä. 31
