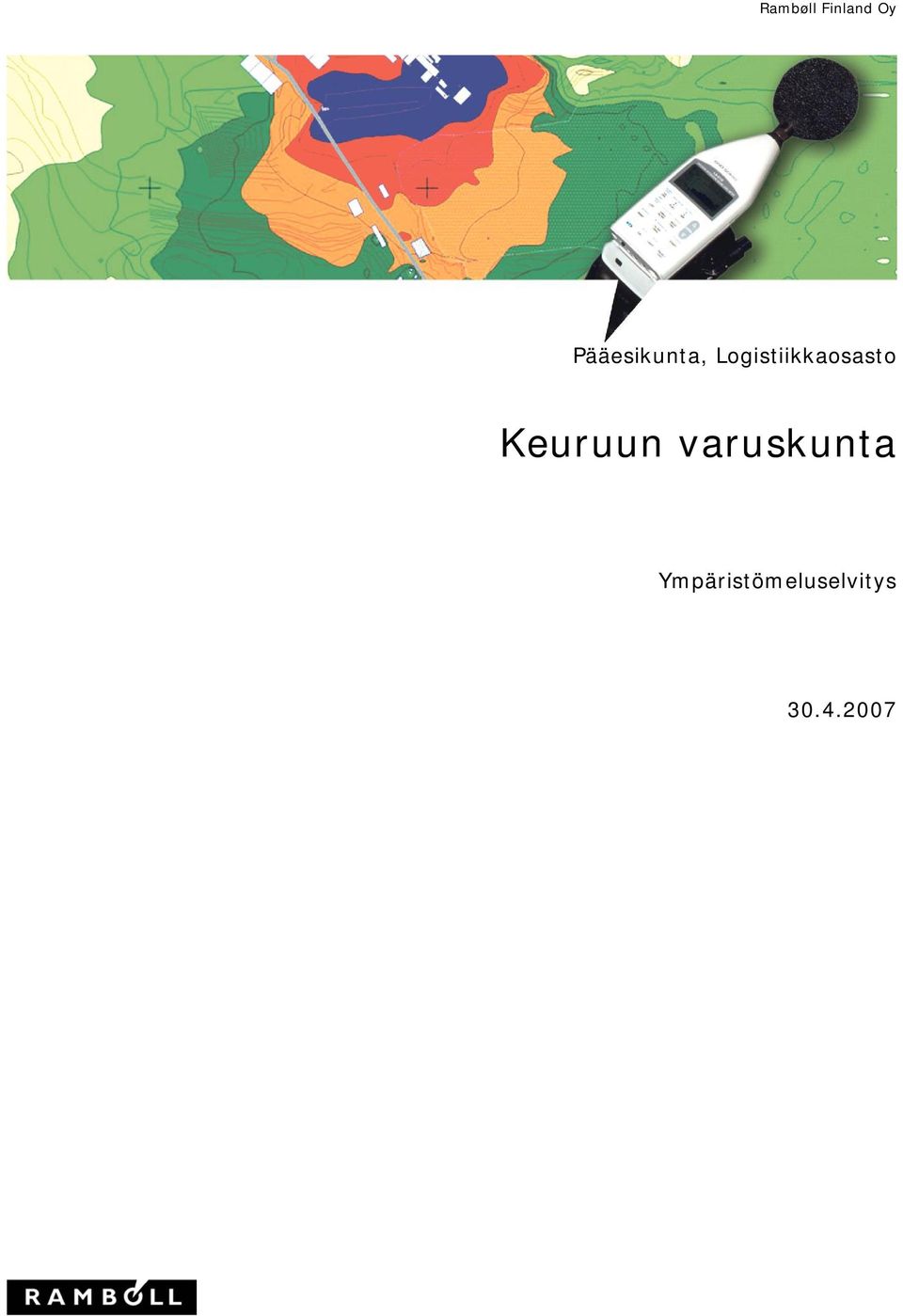

Rambøll Finland Oy. Pääesikunta, Logistiikkaosasto. Keuruun varuskunta. Ympäristömeluselvitys

Transkriptio

1 Rambøll Finland Oy Pääesikunta, Logistiikkaosasto Keuruun varuskunta Ympäristömeluselvitys

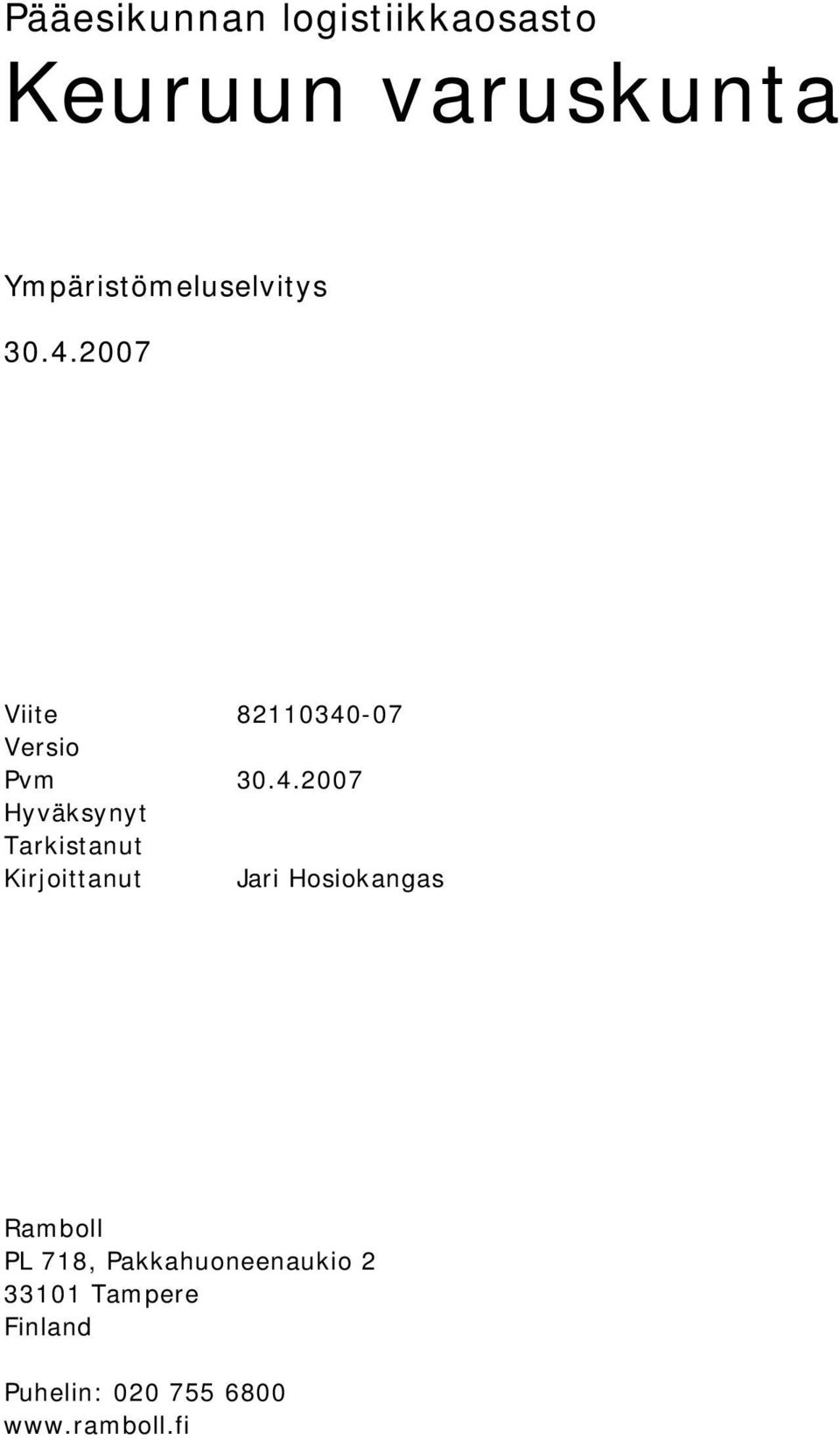

2 Pääesikunnan logistiikkaosasto Keuruun varuskunta Ympäristömeluselvitys Viite Versio Pvm Hyväksynyt Tarkistanut Kirjoittanut Jari Hosiokangas Ramboll PL 718, Pakkahuoneenaukio Tampere Finland Puhelin:

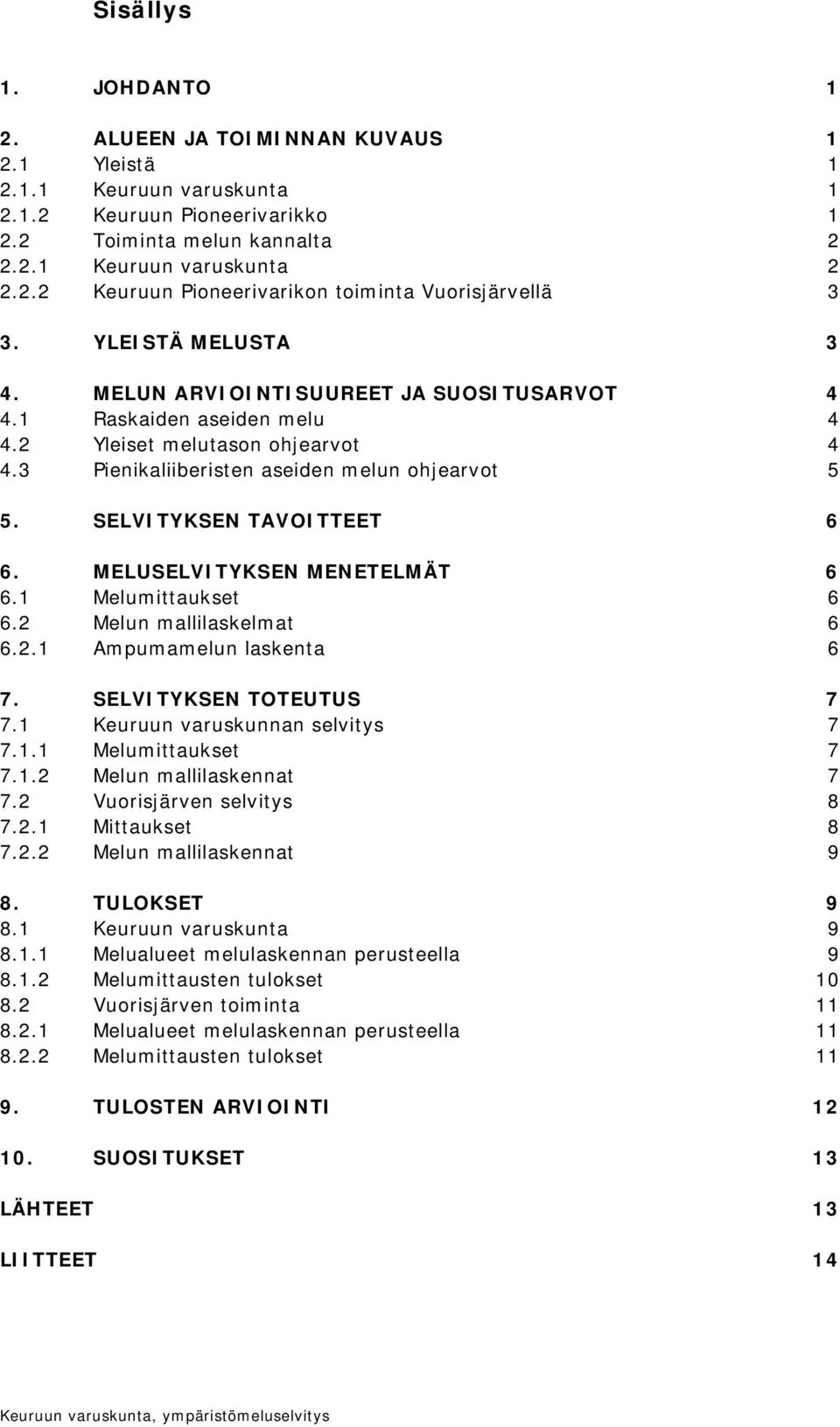

3 Sisällys 1. JOHDANTO 1 2. ALUEEN JA TOIMINNAN KUVAUS Yleistä Keuruun varuskunta Keuruun Pioneerivarikko Toiminta melun kannalta Keuruun varuskunta Keuruun Pioneerivarikon toiminta Vuorisjärvellä 3 3. YLEISTÄ MELUSTA 3 4. MELUN ARVIOINTISUUREET JA SUOSITUSARVOT Raskaiden aseiden melu Yleiset melutason ohjearvot Pienikaliiberisten aseiden melun ohjearvot 5 5. SELVITYKSEN TAVOITTEET 6 6. MELUSELVITYKSEN MENETELMÄT Melumittaukset Melun mallilaskelmat Ampumamelun laskenta 6 7. SELVITYKSEN TOTEUTUS Keuruun varuskunnan selvitys Melumittaukset Melun mallilaskennat Vuorisjärven selvitys Mittaukset Melun mallilaskennat 9 8. TULOKSET Keuruun varuskunta Melualueet melulaskennan perusteella Melumittausten tulokset Vuorisjärven toiminta Melualueet melulaskennan perusteella Melumittausten tulokset TULOSTEN ARVIOINTI SUOSITUKSET 13 LÄHTEET 13 LIITTEET 14 Keuruun varuskunta, ympäristömeluselvitys

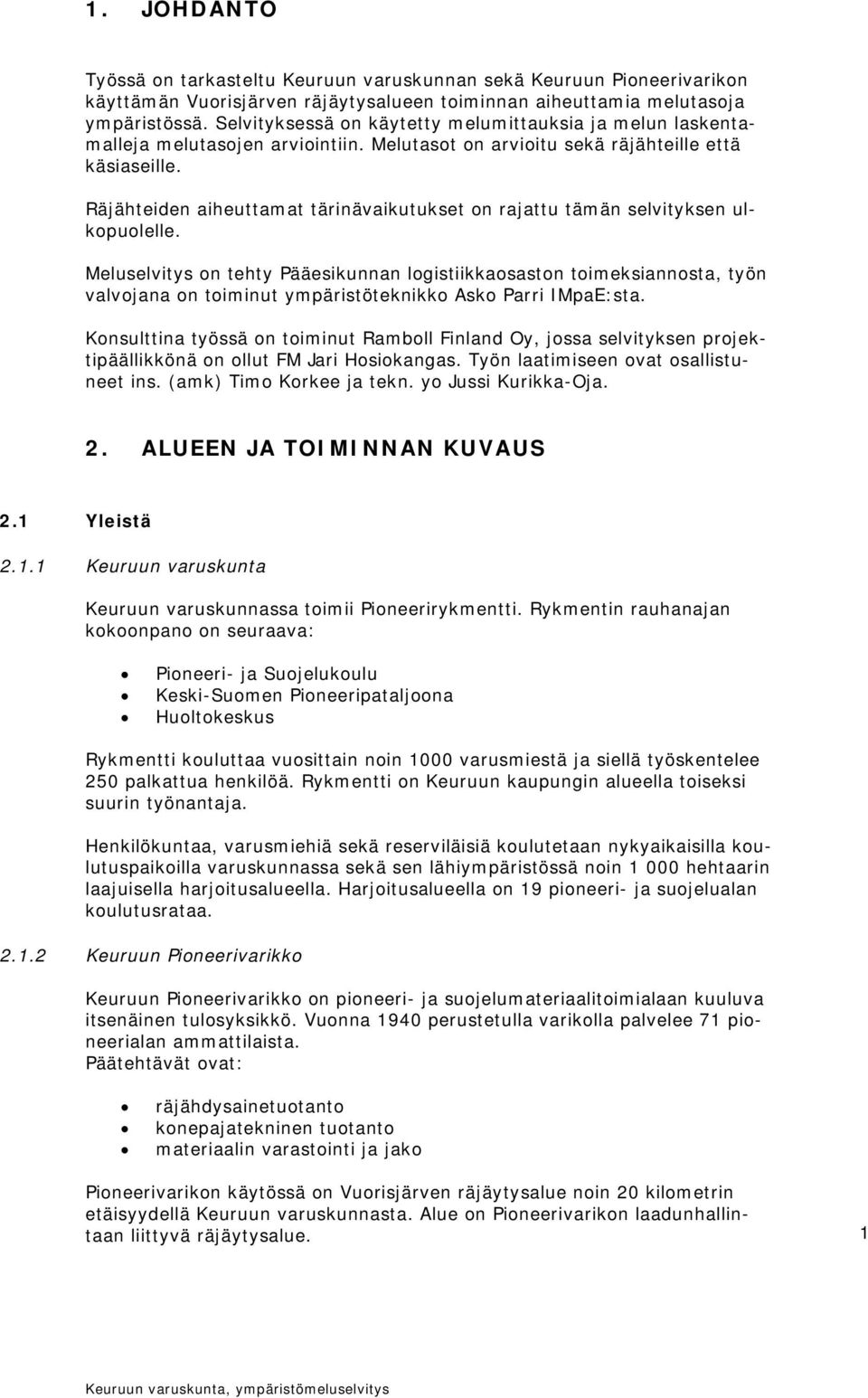

4 1. JOHDANTO Työssä on tarkasteltu Keuruun varuskunnan sekä Keuruun Pioneerivarikon käyttämän Vuorisjärven räjäytysalueen toiminnan aiheuttamia melutasoja ympäristössä. Selvityksessä on käytetty melumittauksia ja melun laskentamalleja melutasojen arviointiin. Melutasot on arvioitu sekä räjähteille että käsiaseille. Räjähteiden aiheuttamat tärinävaikutukset on rajattu tämän selvityksen ulkopuolelle. Meluselvitys on tehty Pääesikunnan logistiikkaosaston toimeksiannosta, työn valvojana on toiminut ympäristöteknikko Asko Parri IMpaE:sta. Konsulttina työssä on toiminut Ramboll Finland Oy, jossa selvityksen projektipäällikkönä on ollut FM Jari Hosiokangas. Työn laatimiseen ovat osallistuneet ins. (amk) Timo Korkee ja tekn. yo Jussi Kurikka-Oja. 2. ALUEEN JA TOIMINNAN KUVAUS 2.1 Yleistä Keuruun varuskunta Keuruun varuskunnassa toimii Pioneerirykmentti. Rykmentin rauhanajan kokoonpano on seuraava: Pioneeri- ja Suojelukoulu Keski-Suomen Pioneeripataljoona Huoltokeskus Rykmentti kouluttaa vuosittain noin 1000 varusmiestä ja siellä työskentelee 250 palkattua henkilöä. Rykmentti on Keuruun kaupungin alueella toiseksi suurin työnantaja. Henkilökuntaa, varusmiehiä sekä reserviläisiä koulutetaan nykyaikaisilla koulutuspaikoilla varuskunnassa sekä sen lähiympäristössä noin hehtaarin laajuisella harjoitusalueella. Harjoitusalueella on 19 pioneeri- ja suojelualan koulutusrataa Keuruun Pioneerivarikko Keuruun Pioneerivarikko on pioneeri- ja suojelumateriaalitoimialaan kuuluva itsenäinen tulosyksikkö. Vuonna 1940 perustetulla varikolla palvelee 71 pioneerialan ammattilaista. Päätehtävät ovat: räjähdysainetuotanto konepajatekninen tuotanto materiaalin varastointi ja jako Pioneerivarikon käytössä on Vuorisjärven räjäytysalue noin 20 kilometrin etäisyydellä Keuruun varuskunnasta. Alue on Pioneerivarikon laadunhallintaan liittyvä räjäytysalue. 1 Keuruun varuskunta, ympäristömeluselvitys

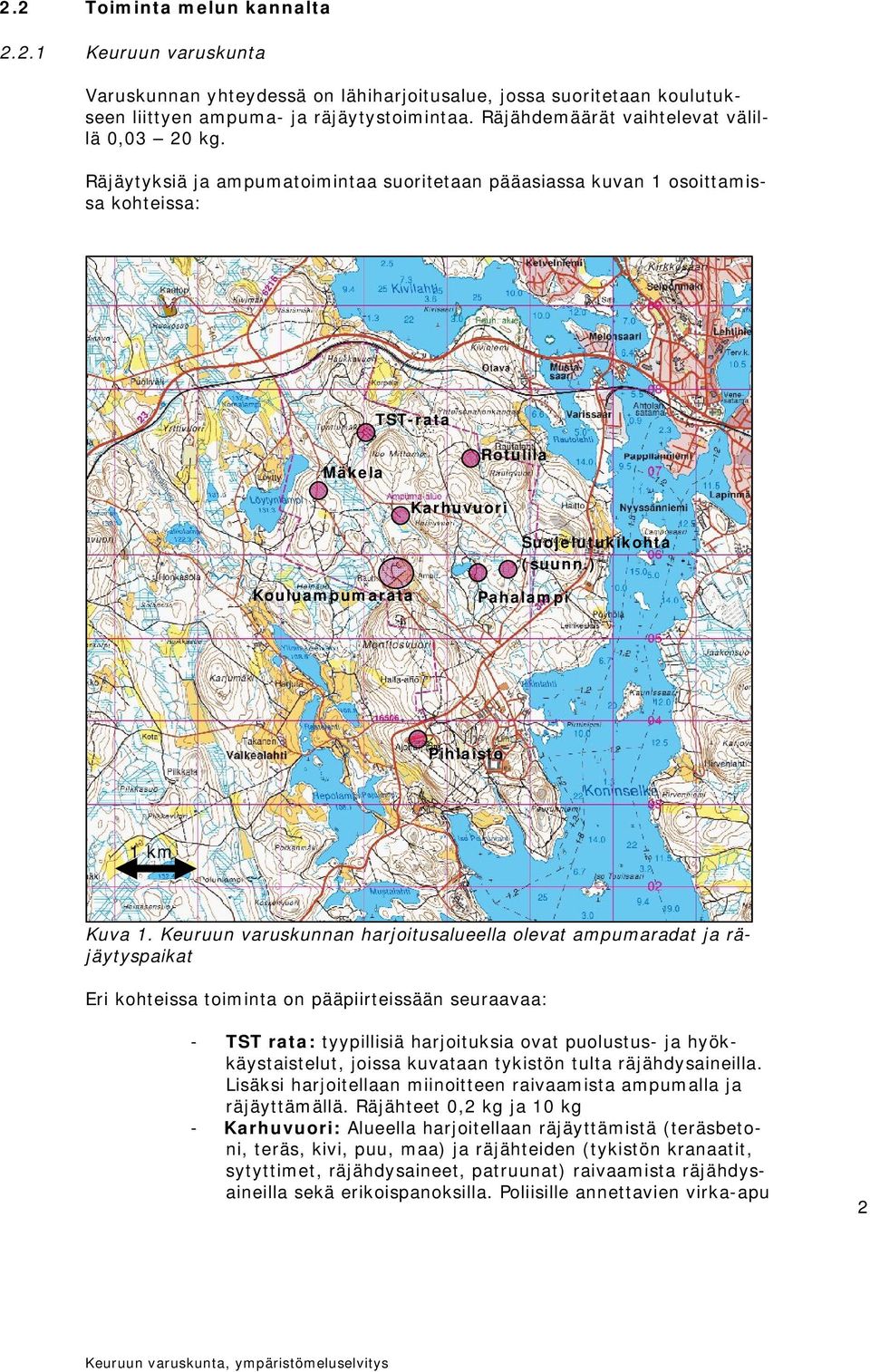

5 2.2 Toiminta melun kannalta Keuruun varuskunta Varuskunnan yhteydessä on lähiharjoitusalue, jossa suoritetaan koulutukseen liittyen ampuma- ja räjäytystoimintaa. Räjähdemäärät vaihtelevat välillä 0,03 20 kg. Räjäytyksiä ja ampumatoimintaa suoritetaan pääasiassa kuvan 1 osoittamissa kohteissa: TST-rata Mäkela Rotulila Karhuvuori Suojelutukikohta (suunn.) Kouluampumarata Pahalampi Pihlaisto 1 km Kuva 1. Keuruun varuskunnan harjoitusalueella olevat ampumaradat ja räjäytyspaikat Eri kohteissa toiminta on pääpiirteissään seuraavaa: - TST rata: tyypillisiä harjoituksia ovat puolustus- ja hyökkäystaistelut, joissa kuvataan tykistön tulta räjähdysaineilla. Lisäksi harjoitellaan miinoitteen raivaamista ampumalla ja räjäyttämällä. Räjähteet 0,2 kg ja 10 kg - Karhuvuori: Alueella harjoitellaan räjäyttämistä (teräsbetoni, teräs, kivi, puu, maa) ja räjähteiden (tykistön kranaatit, sytyttimet, räjähdysaineet, patruunat) raivaamista räjähdysaineilla sekä erikoispanoksilla. Poliisille annettavien virka-apu 2 Keuruun varuskunta, ympäristömeluselvitys

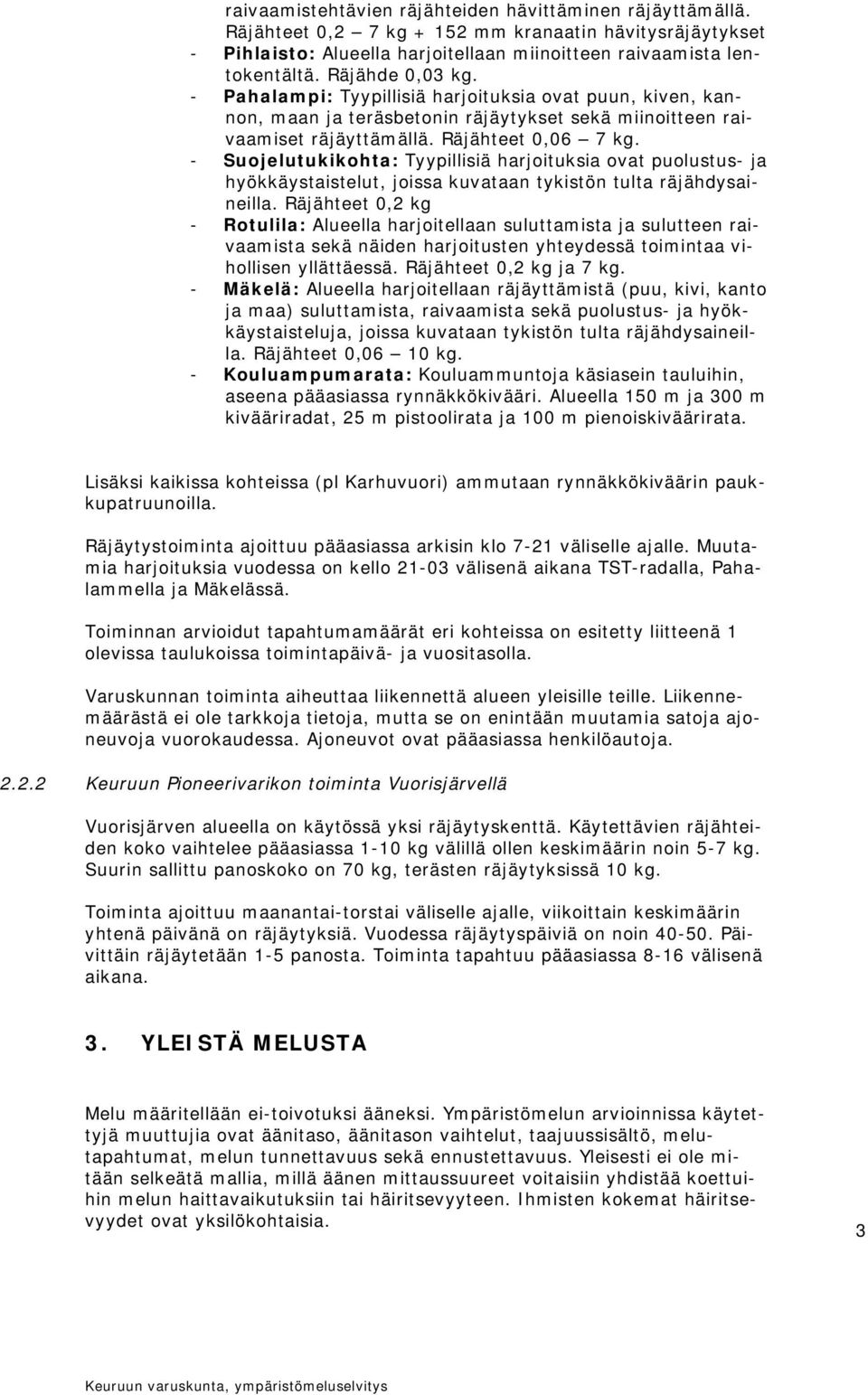

6 raivaamistehtävien räjähteiden hävittäminen räjäyttämällä. Räjähteet 0,2 7 kg mm kranaatin hävitysräjäytykset - Pihlaisto: Alueella harjoitellaan miinoitteen raivaamista lentokentältä. Räjähde 0,03 kg. - Pahalampi: Tyypillisiä harjoituksia ovat puun, kiven, kannon, maan ja teräsbetonin räjäytykset sekä miinoitteen raivaamiset räjäyttämällä. Räjähteet 0,06 7 kg. - Suojelutukikohta: Tyypillisiä harjoituksia ovat puolustus- ja hyökkäystaistelut, joissa kuvataan tykistön tulta räjähdysaineilla. Räjähteet 0,2 kg - Rotulila: Alueella harjoitellaan suluttamista ja sulutteen raivaamista sekä näiden harjoitusten yhteydessä toimintaa vihollisen yllättäessä. Räjähteet 0,2 kg ja 7 kg. - Mäkelä: Alueella harjoitellaan räjäyttämistä (puu, kivi, kanto ja maa) suluttamista, raivaamista sekä puolustus- ja hyökkäystaisteluja, joissa kuvataan tykistön tulta räjähdysaineilla. Räjähteet 0,06 10 kg. - Kouluampumarata: Kouluammuntoja käsiasein tauluihin, aseena pääasiassa rynnäkkökivääri. Alueella 150 m ja 300 m kivääriradat, 25 m pistoolirata ja 100 m pienoiskiväärirata. Lisäksi kaikissa kohteissa (pl Karhuvuori) ammutaan rynnäkkökiväärin paukkupatruunoilla. Räjäytystoiminta ajoittuu pääasiassa arkisin klo 7-21 väliselle ajalle. Muutamia harjoituksia vuodessa on kello välisenä aikana TST-radalla, Pahalammella ja Mäkelässä. Toiminnan arvioidut tapahtumamäärät eri kohteissa on esitetty liitteenä 1 olevissa taulukoissa toimintapäivä- ja vuositasolla. Varuskunnan toiminta aiheuttaa liikennettä alueen yleisille teille. Liikennemäärästä ei ole tarkkoja tietoja, mutta se on enintään muutamia satoja ajoneuvoja vuorokaudessa. Ajoneuvot ovat pääasiassa henkilöautoja Keuruun Pioneerivarikon toiminta Vuorisjärvellä Vuorisjärven alueella on käytössä yksi räjäytyskenttä. Käytettävien räjähteiden koko vaihtelee pääasiassa 1-10 kg välillä ollen keskimäärin noin 5-7 kg. Suurin sallittu panoskoko on 70 kg, terästen räjäytyksissä 10 kg. Toiminta ajoittuu maanantai-torstai väliselle ajalle, viikoittain keskimäärin yhtenä päivänä on räjäytyksiä. Vuodessa räjäytyspäiviä on noin Päivittäin räjäytetään 1-5 panosta. Toiminta tapahtuu pääasiassa 8-16 välisenä aikana. 3. YLEISTÄ MELUSTA Melu määritellään ei-toivotuksi ääneksi. Ympäristömelun arvioinnissa käytettyjä muuttujia ovat äänitaso, äänitason vaihtelut, taajuussisältö, melutapahtumat, melun tunnettavuus sekä ennustettavuus. Yleisesti ei ole mitään selkeätä mallia, millä äänen mittaussuureet voitaisiin yhdistää koettuihin melun haittavaikutuksiin tai häiritsevyyteen. Ihmisten kokemat häiritsevyydet ovat yksilökohtaisia. 3 Keuruun varuskunta, ympäristömeluselvitys

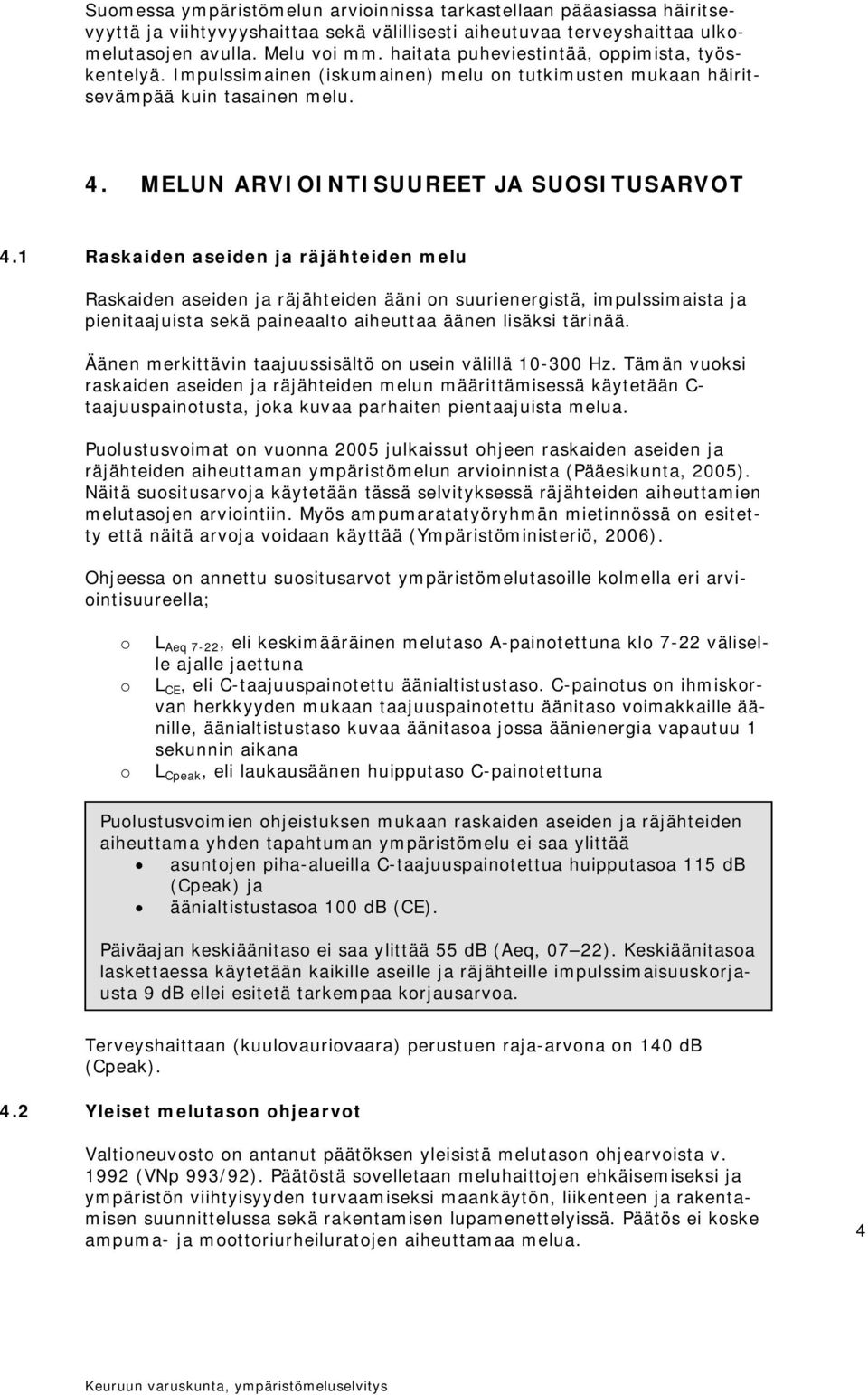

7 Suomessa ympäristömelun arvioinnissa tarkastellaan pääasiassa häiritsevyyttä ja viihtyvyyshaittaa sekä välillisesti aiheutuvaa terveyshaittaa ulkomelutasojen avulla. Melu voi mm. haitata puheviestintää, oppimista, työskentelyä. Impulssimainen (iskumainen) melu on tutkimusten mukaan häiritsevämpää kuin tasainen melu. 4. MELUN ARVIOINTISUUREET JA SUOSITUSARVOT 4.1 Raskaiden aseiden ja räjähteiden melu Raskaiden aseiden ja räjähteiden ääni on suurienergistä, impulssimaista ja pienitaajuista sekä paineaalto aiheuttaa äänen lisäksi tärinää. Äänen merkittävin taajuussisältö on usein välillä Hz. Tämän vuoksi raskaiden aseiden ja räjähteiden melun määrittämisessä käytetään C- taajuuspainotusta, joka kuvaa parhaiten pientaajuista melua. Puolustusvoimat on vuonna 2005 julkaissut ohjeen raskaiden aseiden ja räjähteiden aiheuttaman ympäristömelun arvioinnista (Pääesikunta, 2005). Näitä suositusarvoja käytetään tässä selvityksessä räjähteiden aiheuttamien melutasojen arviointiin. Myös ampumaratatyöryhmän mietinnössä on esitetty että näitä arvoja voidaan käyttää (Ympäristöministeriö, 2006). Ohjeessa on annettu suositusarvot ympäristömelutasoille kolmella eri arviointisuureella; o o o L Aeq 7-22, eli keskimääräinen melutaso A-painotettuna klo 7-22 väliselle ajalle jaettuna L CE, eli C-taajuuspainotettu äänialtistustaso. C-painotus on ihmiskorvan herkkyyden mukaan taajuuspainotettu äänitaso voimakkaille äänille, äänialtistustaso kuvaa äänitasoa jossa äänienergia vapautuu 1 sekunnin aikana L Cpeak, eli laukausäänen huipputaso C-painotettuna Puolustusvoimien ohjeistuksen mukaan raskaiden aseiden ja räjähteiden aiheuttama yhden tapahtuman ympäristömelu ei saa ylittää asuntojen piha-alueilla C-taajuuspainotettua huipputasoa 115 db (Cpeak) ja äänialtistustasoa 100 db (CE). Päiväajan keskiäänitaso ei saa ylittää 55 db (Aeq, 07 22). Keskiäänitasoa laskettaessa käytetään kaikille aseille ja räjähteille impulssimaisuuskorjausta 9 db ellei esitetä tarkempaa korjausarvoa. Terveyshaittaan (kuulovauriovaara) perustuen raja-arvona on 140 db (Cpeak). 4.2 Yleiset melutason ohjearvot Valtioneuvosto on antanut päätöksen yleisistä melutason ohjearvoista v (VNp 993/92). Päätöstä sovelletaan meluhaittojen ehkäisemiseksi ja ympäristön viihtyisyyden turvaamiseksi maankäytön, liikenteen ja rakentamisen suunnittelussa sekä rakentamisen lupamenettelyissä. Päätös ei koske ampuma- ja moottoriurheiluratojen aiheuttamaa melua. 4 Keuruun varuskunta, ympäristömeluselvitys

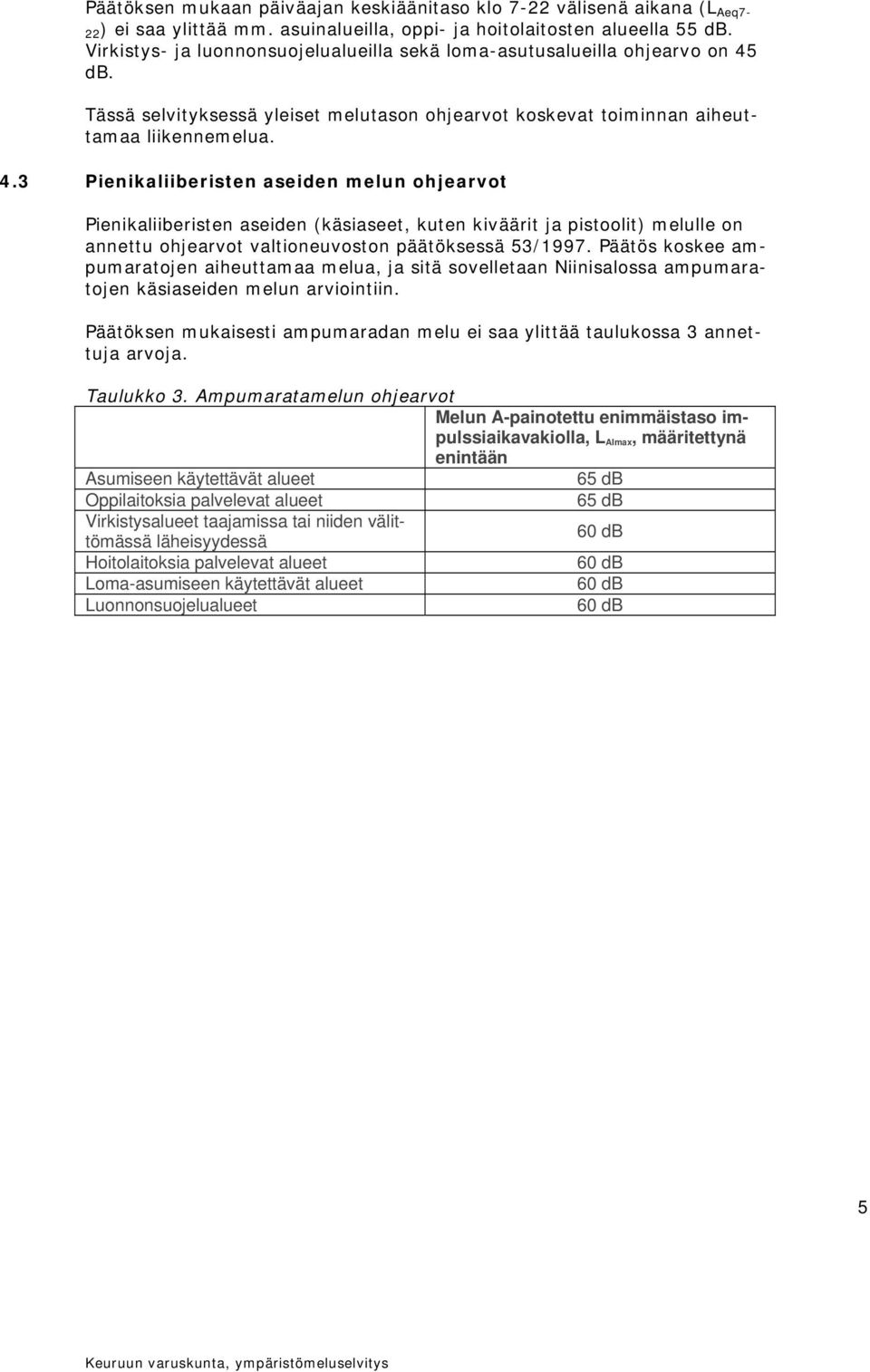

8 Päätöksen mukaan päiväajan keskiäänitaso klo 7-22 välisenä aikana (L Aeq7-22) ei saa ylittää mm. asuinalueilla, oppi- ja hoitolaitosten alueella 55 db. Virkistys- ja luonnonsuojelualueilla sekä loma-asutusalueilla ohjearvo on 45 db. Tässä selvityksessä yleiset melutason ohjearvot koskevat toiminnan aiheuttamaa liikennemelua. 4.3 Pienikaliiberisten aseiden melun ohjearvot Pienikaliiberisten aseiden (käsiaseet, kuten kiväärit ja pistoolit) melulle on annettu ohjearvot valtioneuvoston päätöksessä 53/1997. Päätös koskee ampumaratojen aiheuttamaa melua, ja sitä sovelletaan Niinisalossa ampumaratojen käsiaseiden melun arviointiin. Päätöksen mukaisesti ampumaradan melu ei saa ylittää taulukossa 3 annettuja arvoja. Taulukko 3. Ampumaratamelun ohjearvot Melun A-painotettu enimmäistaso impulssiaikavakiolla, L AImax, määritettynä enintään Asumiseen käytettävät alueet 65 db Oppilaitoksia palvelevat alueet 65 db Virkistysalueet taajamissa tai niiden välittömässä läheisyydessä 60 db Hoitolaitoksia palvelevat alueet 60 db Loma-asumiseen käytettävät alueet 60 db Luonnonsuojelualueet 60 db 5 Keuruun varuskunta, ympäristömeluselvitys

9 5. SELVITYKSEN TAVOITTEET Selvityksen tavoitteena oli määrittää melun laskentamallilla ja melumittauksin räjähteiden käytön aiheuttamat L Cpeak, L CE ja L Aeq 7-22 melutasot ympäristössä. Lisäksi vastaavalla tavalla määritetään pienikaliiberisten käsiaseiden ampumaratojen melun leviäminen melusuureelle L AImax. Aseina huomioidaan tyypilliset alueella käytettävät aseet ja räjähteet. 6. MELUSELVITYKSEN MENETELMÄT 6.1 Melumittaukset Melumittauksilla arvioidaan melua halutuissa pisteissä ympäristössä. Mittauspisteet sijoitetaan yleensä lähelle melusta mahdollisesti häiriintyviä kohteita. Mittaukset Keuruulla on tehty Puolustusvoimien raskaiden aseiden ja räjähteiden aiheuttaman ympäristömelun arviointiohjeen mukaisesti (Pääesikunta, 2005). Ohje määrittelee vaatimukset mm. mittauslaitteistolle ja mittausmenetelmille. 6.2 Melun mallilaskelmat Melun leviämisen arvioinnissa sekä meluntorjuntasuunnitelmien laatimissa käytetään laskentamalleja. Laskentamalli arvioi melulähteen aiheuttaman melun leviämisen ympäristöön matemaattis-fysikaalisilla laskentakaavoilla, jotka jäljittelevät äänen käyttäytymistä ympäristössä. Laskentamallin lähtökohtana on melupäästö eli emissio, joka riippuu melulähteen ominaisuuksista. Tämän jälkeen malli laskee äänen etenemistiellä tapahtuvat vaimennukset ja vahvistukset. Lopputulos saadaan yhdistämällä kaikkien kyseeseen tulevien tekijöiden vaikutus tarkastelupisteestä katsoen. Melumallit ovat yleensä ns. myötätuulimalleja, eli melutasot lasketaan myötätuuliolosuhteita vastaavassa tilanteessa (ts. tuulee melulähteestä tarkastelupisteeseen). Tällöin melun vaimeneminen on vähäisempää ja melutasot korkeampia kuin sivu- tai vastatulessa Ampumamelun laskenta Melun leviämislaskennat suoritettiin SoundPLAN 6.4 melulaskentaohjelmassa ( olevalla pohjoismaisella teollisuusmelumallilla (Kragh, 1982). Teollisuusmelumalli on ns. yleismalli, jolla voidaan laskea kaikentyyppisten äänilähteiden melun leviäminen ympäristöön. Malli huomio äänen leviämisessä geometrisen- eli etäisyysvaimenemisen, maan pinnan muodot, maan aiheuttaman vaimennuksen, rakennukset, ilman aiheuttaman absorption ja kovien pintojen (mm. vesipinnat) heijastukset. Laskenta suoritetaan oktaavikaistoittain taajuusvälillä Hz. 6 Keuruun varuskunta, ympäristömeluselvitys

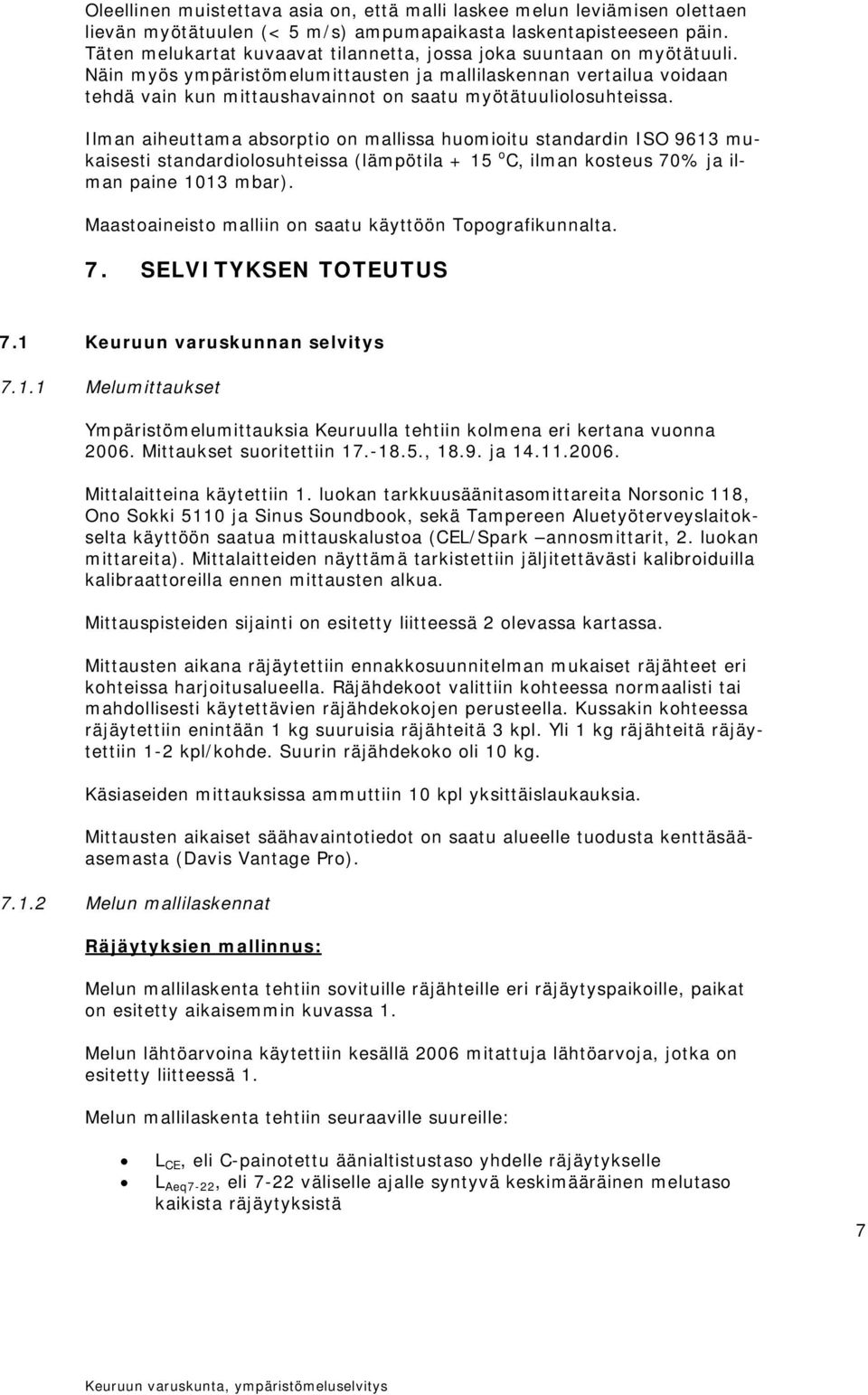

10 Oleellinen muistettava asia on, että malli laskee melun leviämisen olettaen lievän myötätuulen (< 5 m/s) ampumapaikasta laskentapisteeseen päin. Täten melukartat kuvaavat tilannetta, jossa joka suuntaan on myötätuuli. Näin myös ympäristömelumittausten ja mallilaskennan vertailua voidaan tehdä vain kun mittaushavainnot on saatu myötätuuliolosuhteissa. Ilman aiheuttama absorptio on mallissa huomioitu standardin ISO 9613 mukaisesti standardiolosuhteissa (lämpötila + 15 o C, ilman kosteus 70% ja ilman paine 1013 mbar). Maastoaineisto malliin on saatu käyttöön Topografikunnalta. 7. SELVITYKSEN TOTEUTUS 7.1 Keuruun varuskunnan selvitys Melumittaukset Ympäristömelumittauksia Keuruulla tehtiin kolmena eri kertana vuonna Mittaukset suoritettiin , ja Mittalaitteina käytettiin 1. luokan tarkkuusäänitasomittareita Norsonic 118, Ono Sokki 5110 ja Sinus Soundbook, sekä Tampereen Aluetyöterveyslaitokselta käyttöön saatua mittauskalustoa (CEL/Spark annosmittarit, 2. luokan mittareita). Mittalaitteiden näyttämä tarkistettiin jäljitettävästi kalibroiduilla kalibraattoreilla ennen mittausten alkua. Mittauspisteiden sijainti on esitetty liitteessä 2 olevassa kartassa. Mittausten aikana räjäytettiin ennakkosuunnitelman mukaiset räjähteet eri kohteissa harjoitusalueella. Räjähdekoot valittiin kohteessa normaalisti tai mahdollisesti käytettävien räjähdekokojen perusteella. Kussakin kohteessa räjäytettiin enintään 1 kg suuruisia räjähteitä 3 kpl. Yli 1 kg räjähteitä räjäytettiin 1-2 kpl/kohde. Suurin räjähdekoko oli 10 kg. Käsiaseiden mittauksissa ammuttiin 10 kpl yksittäislaukauksia. Mittausten aikaiset säähavaintotiedot on saatu alueelle tuodusta kenttäsääasemasta (Davis Vantage Pro) Melun mallilaskennat Räjäytyksien mallinnus: Melun mallilaskenta tehtiin sovituille räjähteille eri räjäytyspaikoille, paikat on esitetty aikaisemmin kuvassa 1. Melun lähtöarvoina käytettiin kesällä 2006 mitattuja lähtöarvoja, jotka on esitetty liitteessä 1. Melun mallilaskenta tehtiin seuraaville suureille: L CE, eli C-painotettu äänialtistustaso yhdelle räjäytykselle L Aeq7-22, eli 7-22 väliselle ajalle syntyvä keskimääräinen melutaso kaikista räjäytyksistä 7 Keuruun varuskunta, ympäristömeluselvitys

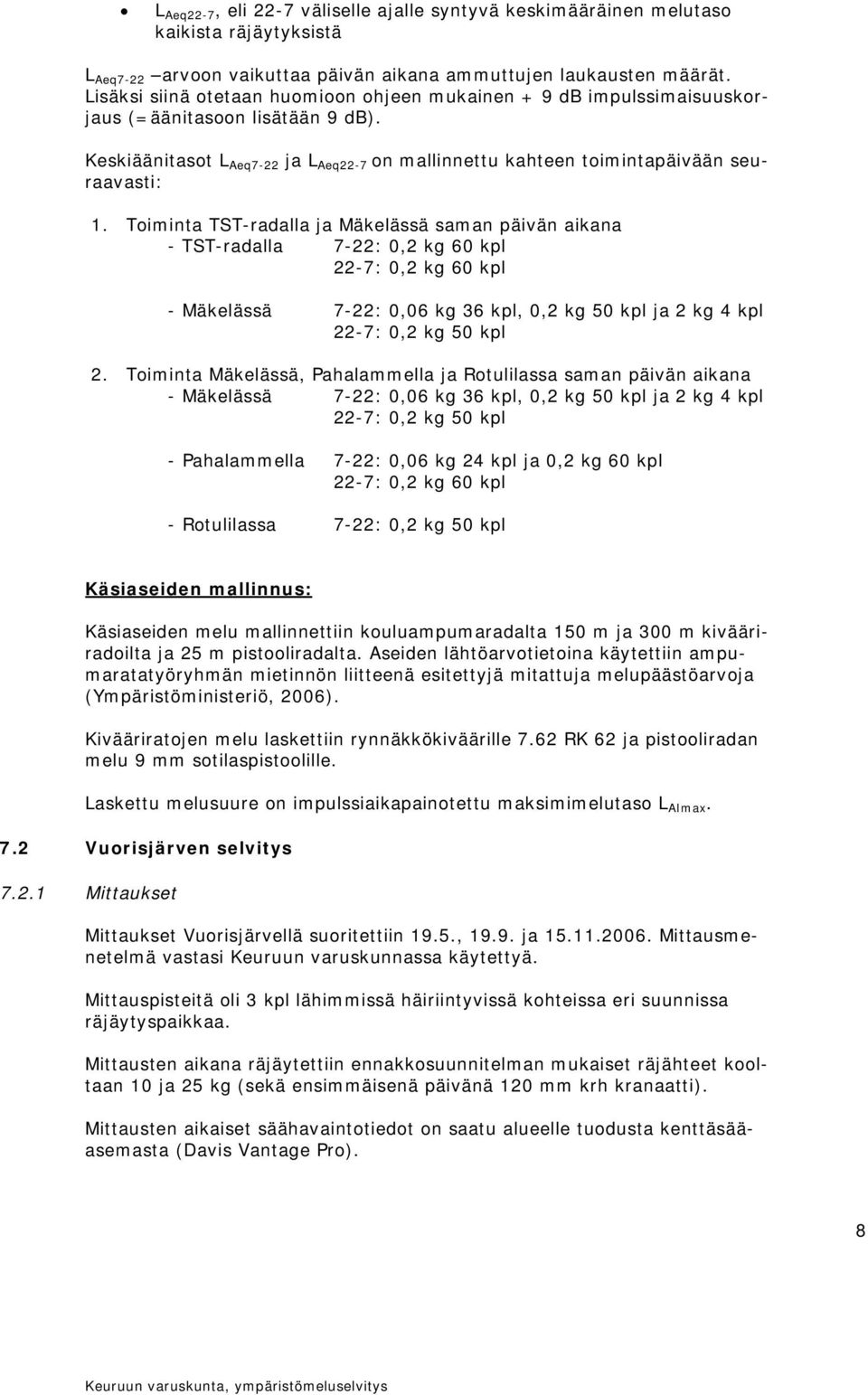

11 L Aeq22-7, eli 22-7 väliselle ajalle syntyvä keskimääräinen melutaso kaikista räjäytyksistä L Aeq7-22 arvoon vaikuttaa päivän aikana ammuttujen laukausten määrät. Lisäksi siinä otetaan huomioon ohjeen mukainen + 9 db impulssimaisuuskorjaus (=äänitasoon lisätään 9 db). Keskiäänitasot L Aeq7-22 ja L Aeq22-7 on mallinnettu kahteen toimintapäivään seuraavasti: 1. Toiminta TST-radalla ja Mäkelässä saman päivän aikana - TST-radalla 7-22: 0,2 kg 60 kpl 22-7: 0,2 kg 60 kpl - Mäkelässä 7-22: 0,06 kg 36 kpl, 0,2 kg 50 kpl ja 2 kg 4 kpl 22-7: 0,2 kg 50 kpl 2. Toiminta Mäkelässä, Pahalammella ja Rotulilassa saman päivän aikana - Mäkelässä 7-22: 0,06 kg 36 kpl, 0,2 kg 50 kpl ja 2 kg 4 kpl 22-7: 0,2 kg 50 kpl - Pahalammella 7-22: 0,06 kg 24 kpl ja 0,2 kg 60 kpl 22-7: 0,2 kg 60 kpl - Rotulilassa 7-22: 0,2 kg 50 kpl Käsiaseiden mallinnus: Käsiaseiden melu mallinnettiin kouluampumaradalta 150 m ja 300 m kivääriradoilta ja 25 m pistooliradalta. Aseiden lähtöarvotietoina käytettiin ampumaratatyöryhmän mietinnön liitteenä esitettyjä mitattuja melupäästöarvoja (Ympäristöministeriö, 2006). Kivääriratojen melu laskettiin rynnäkkökiväärille 7.62 RK 62 ja pistooliradan melu 9 mm sotilaspistoolille. Laskettu melusuure on impulssiaikapainotettu maksimimelutaso L AImax. 7.2 Vuorisjärven selvitys Mittaukset Mittaukset Vuorisjärvellä suoritettiin 19.5., ja Mittausmenetelmä vastasi Keuruun varuskunnassa käytettyä. Mittauspisteitä oli 3 kpl lähimmissä häiriintyvissä kohteissa eri suunnissa räjäytyspaikkaa. Mittausten aikana räjäytettiin ennakkosuunnitelman mukaiset räjähteet kooltaan 10 ja 25 kg (sekä ensimmäisenä päivänä 120 mm krh kranaatti). Mittausten aikaiset säähavaintotiedot on saatu alueelle tuodusta kenttäsääasemasta (Davis Vantage Pro). 8 Keuruun varuskunta, ympäristömeluselvitys

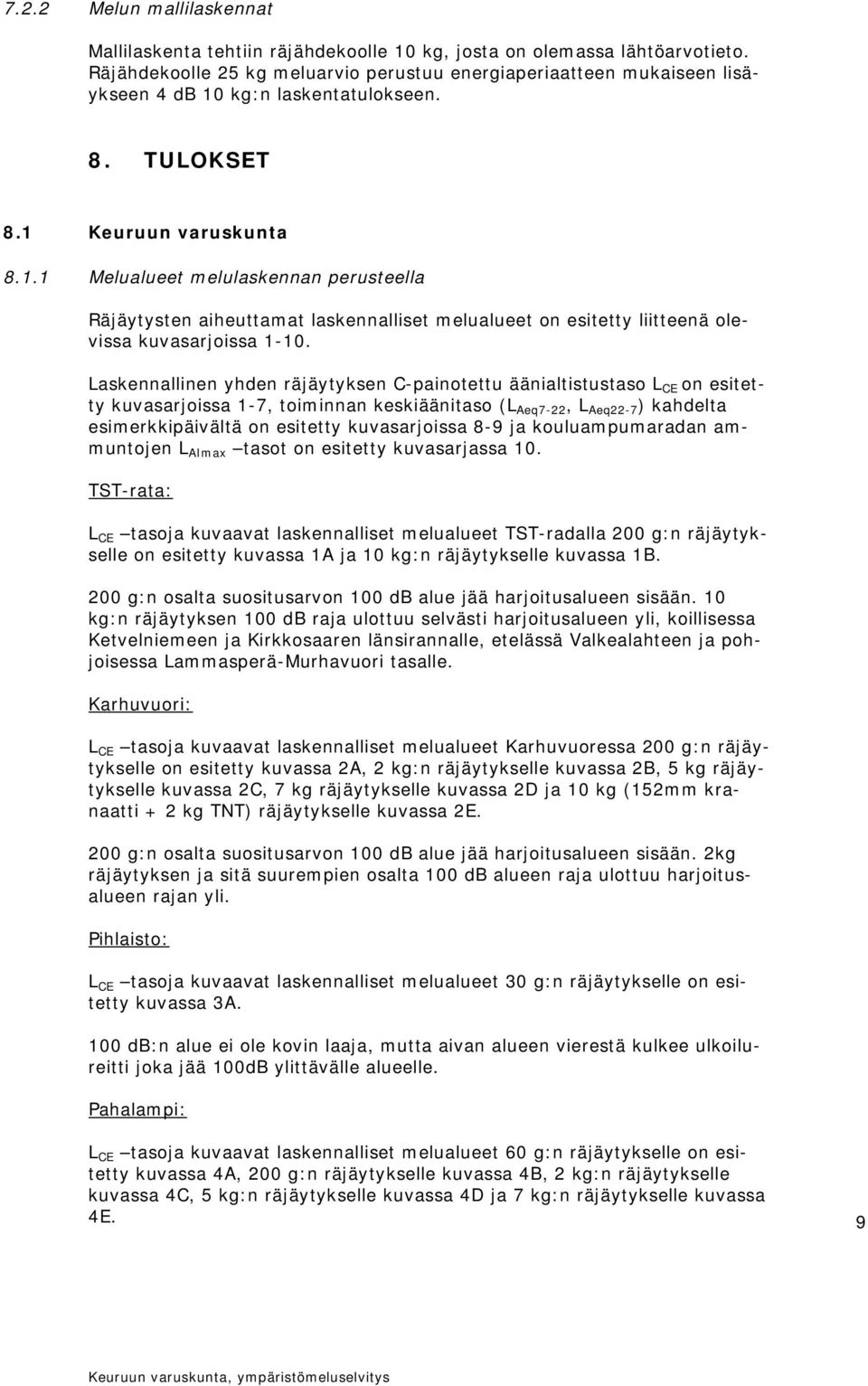

12 7.2.2 Melun mallilaskennat Mallilaskenta tehtiin räjähdekoolle 10 kg, josta on olemassa lähtöarvotieto. Räjähdekoolle 25 kg meluarvio perustuu energiaperiaatteen mukaiseen lisäykseen 4 db 10 kg:n laskentatulokseen. 8. TULOKSET 8.1 Keuruun varuskunta Melualueet melulaskennan perusteella Räjäytysten aiheuttamat laskennalliset melualueet on esitetty liitteenä olevissa kuvasarjoissa Laskennallinen yhden räjäytyksen C-painotettu äänialtistustaso L CE on esitetty kuvasarjoissa 1-7, toiminnan keskiäänitaso (L Aeq7-22, L Aeq22-7 ) kahdelta esimerkkipäivältä on esitetty kuvasarjoissa 8-9 ja kouluampumaradan ammuntojen L AImax tasot on esitetty kuvasarjassa 10. TST-rata: L CE tasoja kuvaavat laskennalliset melualueet TST-radalla 200 g:n räjäytykselle on esitetty kuvassa 1A ja 10 kg:n räjäytykselle kuvassa 1B. 200 g:n osalta suositusarvon 100 db alue jää harjoitusalueen sisään. 10 kg:n räjäytyksen 100 db raja ulottuu selvästi harjoitusalueen yli, koillisessa Ketvelniemeen ja Kirkkosaaren länsirannalle, etelässä Valkealahteen ja pohjoisessa Lammasperä-Murhavuori tasalle. Karhuvuori: L CE tasoja kuvaavat laskennalliset melualueet Karhuvuoressa 200 g:n räjäytykselle on esitetty kuvassa 2A, 2 kg:n räjäytykselle kuvassa 2B, 5 kg räjäytykselle kuvassa 2C, 7 kg räjäytykselle kuvassa 2D ja 10 kg (152mm kranaatti + 2 kg TNT) räjäytykselle kuvassa 2E. 200 g:n osalta suositusarvon 100 db alue jää harjoitusalueen sisään. 2kg räjäytyksen ja sitä suurempien osalta 100 db alueen raja ulottuu harjoitusalueen rajan yli. Pihlaisto: L CE tasoja kuvaavat laskennalliset melualueet 30 g:n räjäytykselle on esitetty kuvassa 3A. 100 db:n alue ei ole kovin laaja, mutta aivan alueen vierestä kulkee ulkoilureitti joka jää 100dB ylittävälle alueelle. Pahalampi: L CE tasoja kuvaavat laskennalliset melualueet 60 g:n räjäytykselle on esitetty kuvassa 4A, 200 g:n räjäytykselle kuvassa 4B, 2 kg:n räjäytykselle kuvassa 4C, 5 kg:n räjäytykselle kuvassa 4D ja 7 kg:n räjäytykselle kuvassa 4E. 9 Keuruun varuskunta, ympäristömeluselvitys

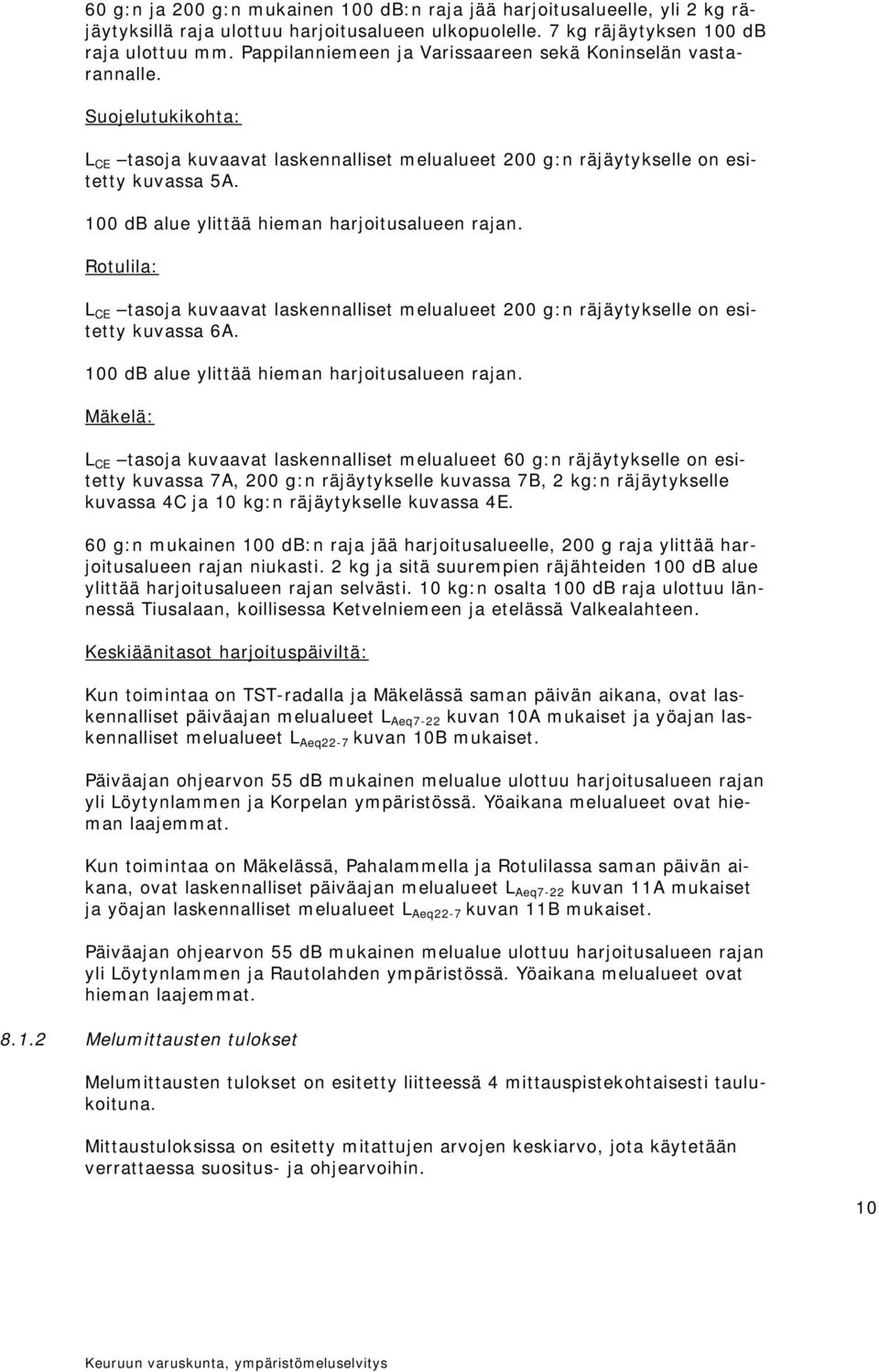

13 60 g:n ja 200 g:n mukainen 100 db:n raja jää harjoitusalueelle, yli 2 kg räjäytyksillä raja ulottuu harjoitusalueen ulkopuolelle. 7 kg räjäytyksen 100 db raja ulottuu mm. Pappilanniemeen ja Varissaareen sekä Koninselän vastarannalle. Suojelutukikohta: L CE tasoja kuvaavat laskennalliset melualueet 200 g:n räjäytykselle on esitetty kuvassa 5A. 100 db alue ylittää hieman harjoitusalueen rajan. Rotulila: L CE tasoja kuvaavat laskennalliset melualueet 200 g:n räjäytykselle on esitetty kuvassa 6A. 100 db alue ylittää hieman harjoitusalueen rajan. Mäkelä: L CE tasoja kuvaavat laskennalliset melualueet 60 g:n räjäytykselle on esitetty kuvassa 7A, 200 g:n räjäytykselle kuvassa 7B, 2 kg:n räjäytykselle kuvassa 4C ja 10 kg:n räjäytykselle kuvassa 4E. 60 g:n mukainen 100 db:n raja jää harjoitusalueelle, 200 g raja ylittää harjoitusalueen rajan niukasti. 2 kg ja sitä suurempien räjähteiden 100 db alue ylittää harjoitusalueen rajan selvästi. 10 kg:n osalta 100 db raja ulottuu lännessä Tiusalaan, koillisessa Ketvelniemeen ja etelässä Valkealahteen. Keskiäänitasot harjoituspäiviltä: Kun toimintaa on TST-radalla ja Mäkelässä saman päivän aikana, ovat laskennalliset päiväajan melualueet L Aeq7-22 kuvan 10A mukaiset ja yöajan laskennalliset melualueet L Aeq22-7 kuvan 10B mukaiset. Päiväajan ohjearvon 55 db mukainen melualue ulottuu harjoitusalueen rajan yli Löytynlammen ja Korpelan ympäristössä. Yöaikana melualueet ovat hieman laajemmat. Kun toimintaa on Mäkelässä, Pahalammella ja Rotulilassa saman päivän aikana, ovat laskennalliset päiväajan melualueet L Aeq7-22 kuvan 11A mukaiset ja yöajan laskennalliset melualueet L Aeq22-7 kuvan 11B mukaiset. Päiväajan ohjearvon 55 db mukainen melualue ulottuu harjoitusalueen rajan yli Löytynlammen ja Rautolahden ympäristössä. Yöaikana melualueet ovat hieman laajemmat Melumittausten tulokset Melumittausten tulokset on esitetty liitteessä 4 mittauspistekohtaisesti taulukoituna. Mittaustuloksissa on esitetty mitattujen arvojen keskiarvo, jota käytetään verrattaessa suositus- ja ohjearvoihin. 10 Keuruun varuskunta, ympäristömeluselvitys

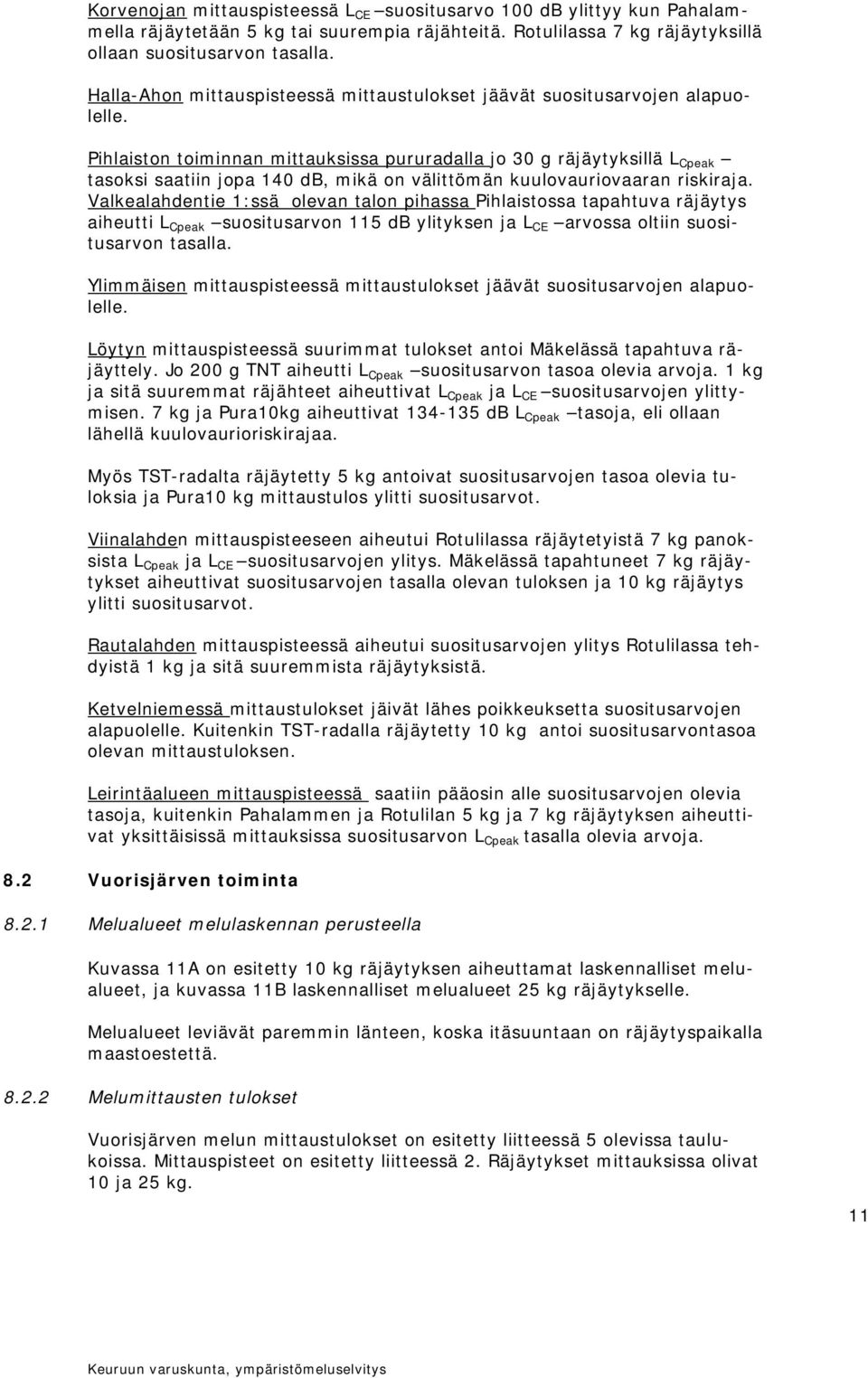

14 Korvenojan mittauspisteessä L CE suositusarvo 100 db ylittyy kun Pahalammella räjäytetään 5 kg tai suurempia räjähteitä. Rotulilassa 7 kg räjäytyksillä ollaan suositusarvon tasalla. Halla-Ahon mittauspisteessä mittaustulokset jäävät suositusarvojen alapuolelle. Pihlaiston toiminnan mittauksissa pururadalla jo 30 g räjäytyksillä L Cpeak tasoksi saatiin jopa 140 db, mikä on välittömän kuulovauriovaaran riskiraja. Valkealahdentie 1:ssä olevan talon pihassa Pihlaistossa tapahtuva räjäytys aiheutti L Cpeak suositusarvon 115 db ylityksen ja L CE arvossa oltiin suositusarvon tasalla. Ylimmäisen mittauspisteessä mittaustulokset jäävät suositusarvojen alapuolelle. Löytyn mittauspisteessä suurimmat tulokset antoi Mäkelässä tapahtuva räjäyttely. Jo 200 g TNT aiheutti L Cpeak suositusarvon tasoa olevia arvoja. 1 kg ja sitä suuremmat räjähteet aiheuttivat L Cpeak ja L CE suositusarvojen ylittymisen. 7 kg ja Pura10kg aiheuttivat db L Cpeak tasoja, eli ollaan lähellä kuulovaurioriskirajaa. Myös TST-radalta räjäytetty 5 kg antoivat suositusarvojen tasoa olevia tuloksia ja Pura10 kg mittaustulos ylitti suositusarvot. Viinalahden mittauspisteeseen aiheutui Rotulilassa räjäytetyistä 7 kg panoksista L Cpeak ja L CE suositusarvojen ylitys. Mäkelässä tapahtuneet 7 kg räjäytykset aiheuttivat suositusarvojen tasalla olevan tuloksen ja 10 kg räjäytys ylitti suositusarvot. Rautalahden mittauspisteessä aiheutui suositusarvojen ylitys Rotulilassa tehdyistä 1 kg ja sitä suuremmista räjäytyksistä. Ketvelniemessä mittaustulokset jäivät lähes poikkeuksetta suositusarvojen alapuolelle. Kuitenkin TST-radalla räjäytetty 10 kg antoi suositusarvontasoa olevan mittaustuloksen. Leirintäalueen mittauspisteessä saatiin pääosin alle suositusarvojen olevia tasoja, kuitenkin Pahalammen ja Rotulilan 5 kg ja 7 kg räjäytyksen aiheuttivat yksittäisissä mittauksissa suositusarvon L Cpeak tasalla olevia arvoja. 8.2 Vuorisjärven toiminta Melualueet melulaskennan perusteella Kuvassa 11A on esitetty 10 kg räjäytyksen aiheuttamat laskennalliset melualueet, ja kuvassa 11B laskennalliset melualueet 25 kg räjäytykselle. Melualueet leviävät paremmin länteen, koska itäsuuntaan on räjäytyspaikalla maastoestettä Melumittausten tulokset Vuorisjärven melun mittaustulokset on esitetty liitteessä 5 olevissa taulukoissa. Mittauspisteet on esitetty liitteessä 2. Räjäytykset mittauksissa olivat 10 ja 25 kg. 11 Keuruun varuskunta, ympäristömeluselvitys

15 Kaakkomäen mittauspisteessä 10 kg räjäytys aiheutti L Cpeak suositusarvon ylityksen, L CE arvossa oltiin suositusarvon tasalla. Räjäytyskoolla 25 kg ylittyivät suositusarvot. Leppälän mittauspisteessä saatiin yhdellä mittauskerralla L Cpeak suositusarvon tasalla oleva tulos 10 kg ja 25 kg räjähteillä. Niinimäen mittauspisteessä saatiin 25 kg räjähteellä suositusarvon tasalla olevia mittaustuloksia. 9. TULOSTEN ARVIOINTI Melumallinnuksen melukarttoja arvioitaessa on huomioitava, että malli laskee melun leviämisen aina myötätuulioloissa. Myötätuulioloissa melun vaimeneminen on vähäisempää kuin sivu- ja vastatuulessa. Todellisessa tilanteessa myötätuulioloja on vain tietty määrä vuodessa kuhunkin ilmansuuntaan. Tutkimuksissa on todettu, että melu voi 1 km:n etäisyydellä melulähteestä olla helposti db hiljaisempaa vastatuulella kuin myötätuulella. Melun leviämiseen tällä on se vaikutus, että melualueet ovat mallilaskelmissa esitettyjä pienempiä silloin, kun melu etenee sivu- tai vastatuuleen. Toisaalta nykyiset viranomaisohjeet määrittelevät melun arvioitavaksi myötätuulitilanteessa, eli melutasojen kannalta pahimmassa tilanteessa, ja tämän tilanteen melumalli pyrkii tuottamaan. Melumallilaskelmiin sisältyvä epävarmuus on luokkaa 5-10 db. 5 db:n epävarmuus saadaan, jos huomioidaan vain melupäästöjen lähtöarvoihin liittyvä epävarmuus ja mallin menetelmäepävarmuus. Jos huomioidaan lisäksi sääolojen vaikutus, ollaan epävarmuudessa arviolta tasossa 10 db. Mittauksissa epävarmuudet ovat suuruusluokkaa 2 db, jos huomioidaan vain mittalaiteiden epävarmuus. Kun sääolojen aiheuttama vaihtelu otetaan huomioon, voi epävarmuus olla 10 tai jopa 20 db. Suoritetuissa mittauksissa ei kuitenkaan aivan saatu laskentamallin mukaisia melutasoja. Alla olevissa taulukoissa 4 ja 5 on esitetty vertailu mittaustulosten ja laskennan välillä joissain mittauspisteissä joillain räjähteillä. Taulukko 4. Räjäytysten mitattujen ja laskettujen melutasojen vertailu, Keuruu. L CE = Mittausten L CE keskiarvo Mittauspiste Räjäytyspaikka Mitattu L CE Laskettu L CE ja räjähde Löytty Mäkelä 200g Löytty Mäkelä 10 kg 115 >110 Viinalahti Mäkelä 10 kg Ketvelniemi TST rata 10 kg Rautalahti Rotulila 200g Keuruun varuskunta, ympäristömeluselvitys

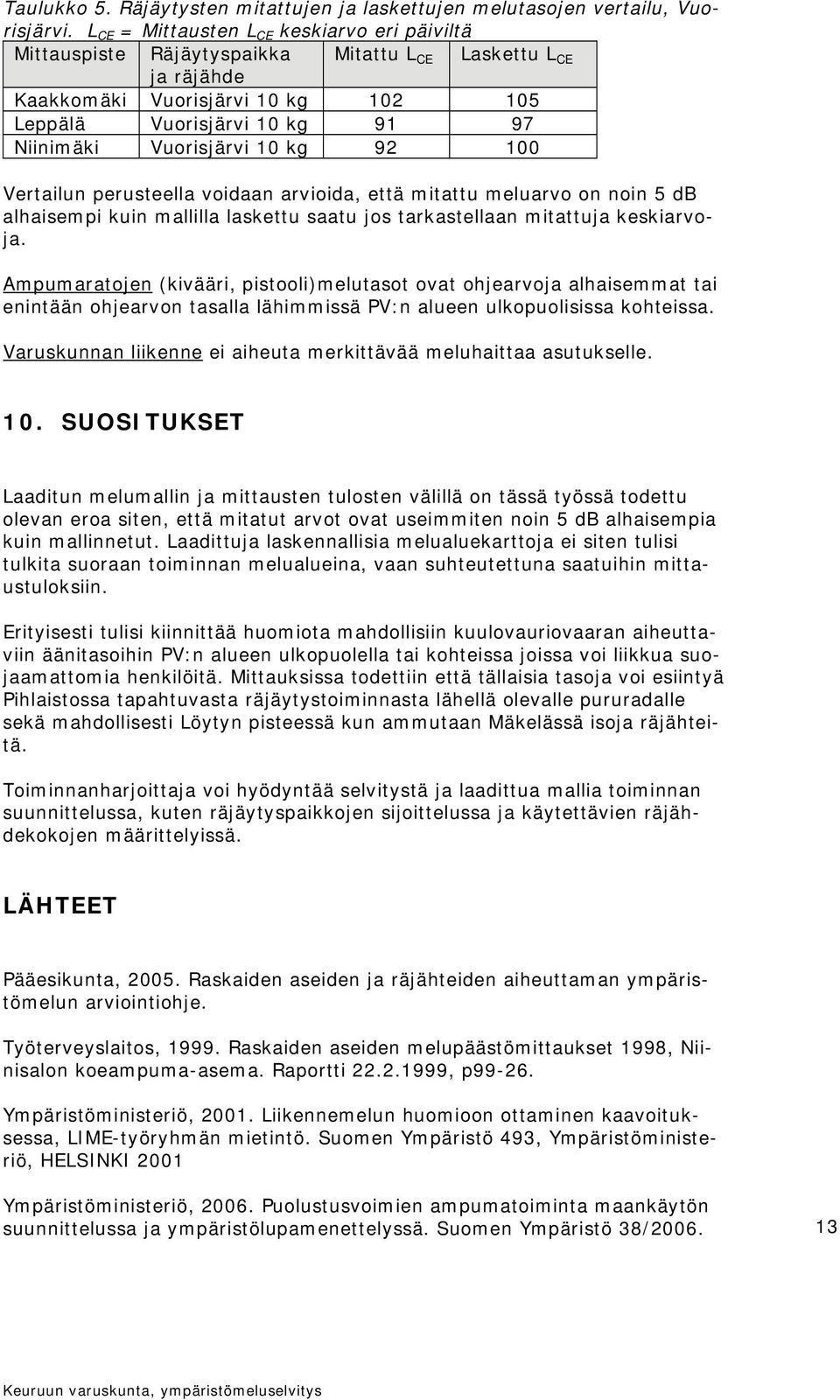

16 Taulukko 5. Räjäytysten mitattujen ja laskettujen melutasojen vertailu, Vuorisjärvi. L CE = Mittausten L CE keskiarvo eri päiviltä Mittauspiste Räjäytyspaikka Mitattu L CE Laskettu L CE ja räjähde Kaakkomäki Vuorisjärvi 10 kg Leppälä Vuorisjärvi 10 kg Niinimäki Vuorisjärvi 10 kg Vertailun perusteella voidaan arvioida, että mitattu meluarvo on noin 5 db alhaisempi kuin mallilla laskettu saatu jos tarkastellaan mitattuja keskiarvoja. Ampumaratojen (kivääri, pistooli)melutasot ovat ohjearvoja alhaisemmat tai enintään ohjearvon tasalla lähimmissä PV:n alueen ulkopuolisissa kohteissa. Varuskunnan liikenne ei aiheuta merkittävää meluhaittaa asutukselle. 10. SUOSITUKSET Laaditun melumallin ja mittausten tulosten välillä on tässä työssä todettu olevan eroa siten, että mitatut arvot ovat useimmiten noin 5 db alhaisempia kuin mallinnetut. Laadittuja laskennallisia melualuekarttoja ei siten tulisi tulkita suoraan toiminnan melualueina, vaan suhteutettuna saatuihin mittaustuloksiin. Erityisesti tulisi kiinnittää huomiota mahdollisiin kuulovauriovaaran aiheuttaviin äänitasoihin PV:n alueen ulkopuolella tai kohteissa joissa voi liikkua suojaamattomia henkilöitä. Mittauksissa todettiin että tällaisia tasoja voi esiintyä Pihlaistossa tapahtuvasta räjäytystoiminnasta lähellä olevalle pururadalle sekä mahdollisesti Löytyn pisteessä kun ammutaan Mäkelässä isoja räjähteitä. Toiminnanharjoittaja voi hyödyntää selvitystä ja laadittua mallia toiminnan suunnittelussa, kuten räjäytyspaikkojen sijoittelussa ja käytettävien räjähdekokojen määrittelyissä. LÄHTEET Pääesikunta, Raskaiden aseiden ja räjähteiden aiheuttaman ympäristömelun arviointiohje. Työterveyslaitos, Raskaiden aseiden melupäästömittaukset 1998, Niinisalon koeampuma-asema. Raportti , p Ympäristöministeriö, Liikennemelun huomioon ottaminen kaavoituksessa, LIME-työryhmän mietintö. Suomen Ympäristö 493, Ympäristöministeriö, HELSINKI 2001 Ympäristöministeriö, Puolustusvoimien ampumatoiminta maankäytön suunnittelussa ja ympäristölupamenettelyssä. Suomen Ympäristö 38/ Keuruun varuskunta, ympäristömeluselvitys

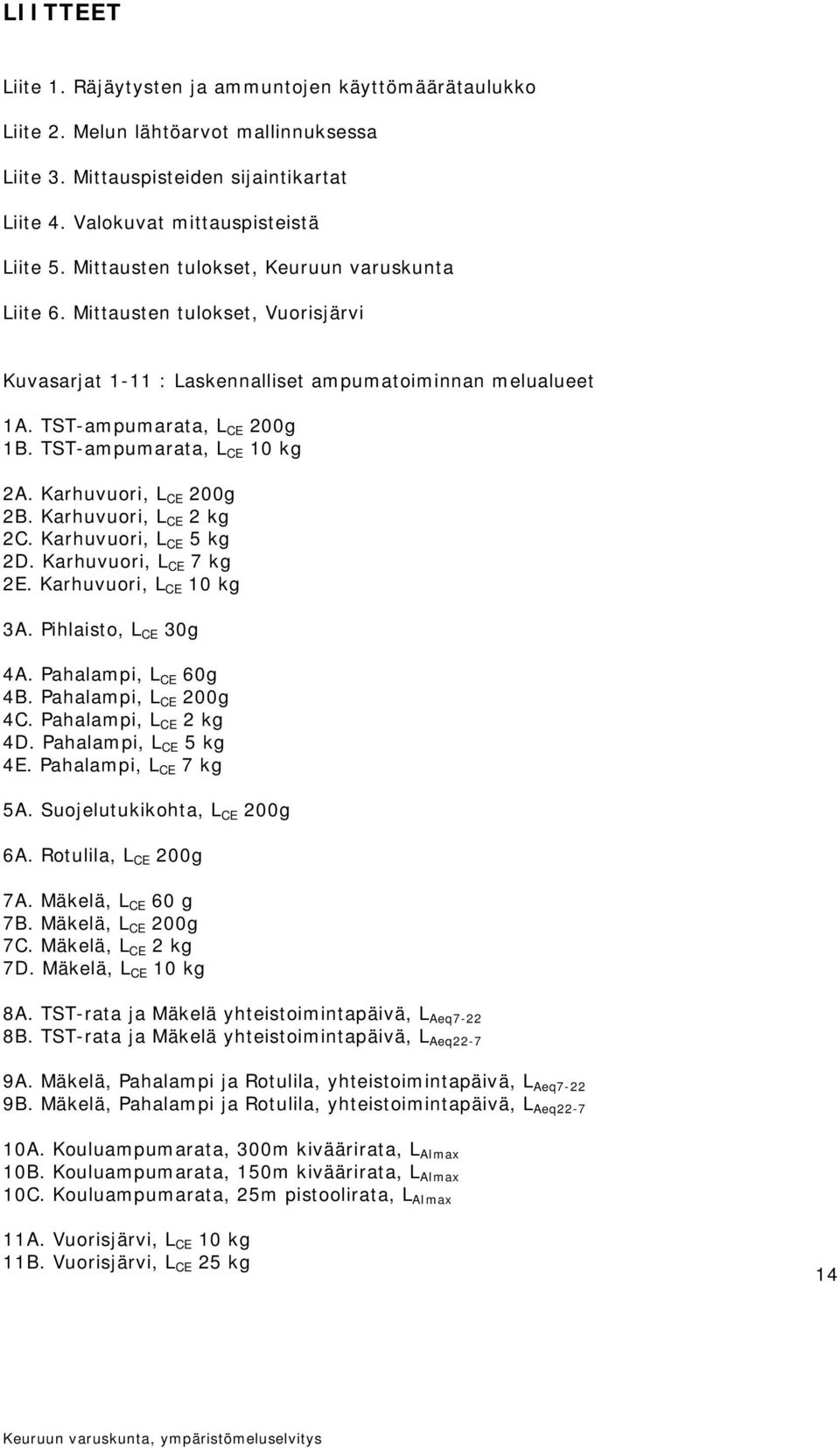

17 LIITTEET Liite 1. Räjäytysten ja ammuntojen käyttömäärätaulukko Liite 2. Melun lähtöarvot mallinnuksessa Liite 3. Mittauspisteiden sijaintikartat Liite 4. Valokuvat mittauspisteistä Liite 5. Mittausten tulokset, Keuruun varuskunta Liite 6. Mittausten tulokset, Vuorisjärvi Kuvasarjat 1-11 : Laskennalliset ampumatoiminnan melualueet 1A. TST-ampumarata, L CE 200g 1B. TST-ampumarata, L CE 10 kg 2A. Karhuvuori, L CE 200g 2B. Karhuvuori, L CE 2 kg 2C. Karhuvuori, L CE 5 kg 2D. Karhuvuori, L CE 7 kg 2E. Karhuvuori, L CE 10 kg 3A. Pihlaisto, L CE 30g 4A. Pahalampi, L CE 60g 4B. Pahalampi, L CE 200g 4C. Pahalampi, L CE 2 kg 4D. Pahalampi, L CE 5 kg 4E. Pahalampi, L CE 7 kg 5A. Suojelutukikohta, L CE 200g 6A. Rotulila, L CE 200g 7A. Mäkelä, L CE 60 g 7B. Mäkelä, L CE 200g 7C. Mäkelä, L CE 2 kg 7D. Mäkelä, L CE 10 kg 8A. TST-rata ja Mäkelä yhteistoimintapäivä, L Aeq7-22 8B. TST-rata ja Mäkelä yhteistoimintapäivä, L Aeq22-7 9A. Mäkelä, Pahalampi ja Rotulila, yhteistoimintapäivä, L Aeq7-22 9B. Mäkelä, Pahalampi ja Rotulila, yhteistoimintapäivä, L Aeq A. Kouluampumarata, 300m kiväärirata, L AImax 10B. Kouluampumarata, 150m kiväärirata, L AImax 10C. Kouluampumarata, 25m pistoolirata, L AImax 11A. Vuorisjärvi, L CE 10 kg 11B. Vuorisjärvi, L CE 25 kg 14 Keuruun varuskunta, ympäristömeluselvitys

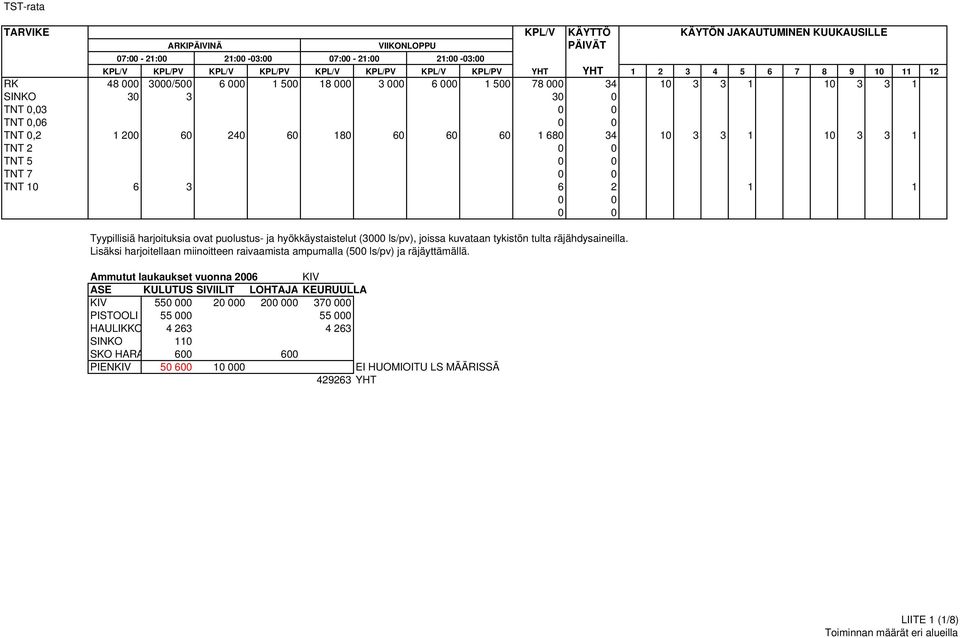

18 TST-rata TARVIKE KPL/V KÄYTTÖ KÄYTÖN JAKAUTUMINEN KUUKAUSILLE ARKIPÄIVINÄ VIIKONLOPPU PÄIVÄT 07:00-21:00 21:00-03:00 07:00-21:00 21:00-03:00 KPL/V KPL/PV KPL/V KPL/PV KPL/V KPL/PV KPL/V KPL/PV YHT YHT RK / SINKO TNT 0, TNT 0, TNT 0, TNT TNT TNT TNT Tyypillisiä harjoituksia ovat puolustus- ja hyökkäystaistelut (3000 ls/pv), joissa kuvataan tykistön tulta räjähdysaineilla. Lisäksi harjoitellaan miinoitteen raivaamista ampumalla (500 ls/pv) ja räjäyttämällä. Ammutut laukaukset vuonna 2006 KIV ASE KULUTUS SIVIILIT LOHTAJA KEURUULLA KIV PISTOOLI HAULIKKO SINKO 110 SKO HARA PIENKIV EI HUOMIOITU LS MÄÄRISSÄ YHT LIITE 1 (1/8) Toiminnan määrät eri alueilla

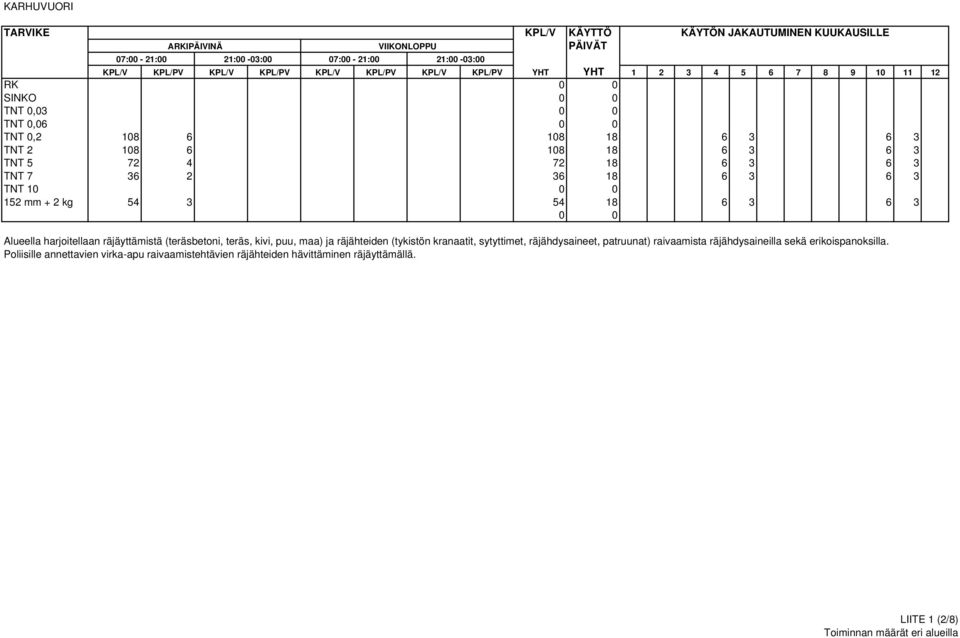

19 KARHUVUORI TARVIKE KPL/V KÄYTTÖ KÄYTÖN JAKAUTUMINEN KUUKAUSILLE ARKIPÄIVINÄ VIIKONLOPPU PÄIVÄT 07:00-21:00 21:00-03:00 07:00-21:00 21:00-03:00 KPL/V KPL/PV KPL/V KPL/PV KPL/V KPL/PV KPL/V KPL/PV YHT YHT RK 0 0 SINKO 0 0 TNT 0, TNT 0, TNT 0, TNT TNT TNT TNT mm + 2 kg Alueella harjoitellaan räjäyttämistä (teräsbetoni, teräs, kivi, puu, maa) ja räjähteiden (tykistön kranaatit, sytyttimet, räjähdysaineet, patruunat) raivaamista räjähdysaineilla sekä erikoispanoksilla. Poliisille annettavien virka-apu raivaamistehtävien räjähteiden hävittäminen räjäyttämällä. LIITE 1 (2/8) Toiminnan määrät eri alueilla

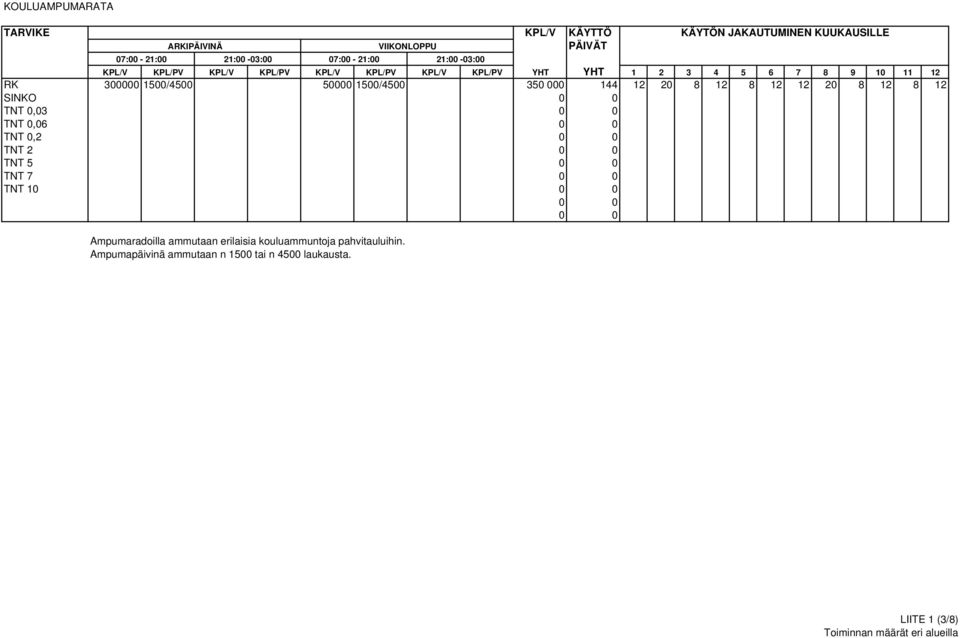

20 KOULUAMPUMARATA TARVIKE KPL/V KÄYTTÖ KÄYTÖN JAKAUTUMINEN KUUKAUSILLE ARKIPÄIVINÄ VIIKONLOPPU PÄIVÄT 07:00-21:00 21:00-03:00 07:00-21:00 21:00-03:00 KPL/V KPL/PV KPL/V KPL/PV KPL/V KPL/PV KPL/V KPL/PV YHT YHT RK / / SINKO 0 0 TNT 0, TNT 0, TNT 0,2 0 0 TNT TNT TNT TNT Ampumaradoilla ammutaan erilaisia kouluammuntoja pahvitauluihin. Ampumapäivinä ammutaan n 1500 tai n 4500 laukausta. LIITE 1 (3/8) Toiminnan määrät eri alueilla
