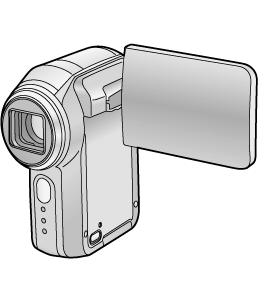

1 KÄYTTÖOPAS SDR-S100 SD-VIDEOKAMERA Lue käyttöohje kokonaan, ennen kuin alat käyttää kameraa. Copyright: Kaukomarkkinat Oy Kutojantie ESPOO Finland Kaikki oikeudet pidätetään. Käyttöohjeen tiedot perustuvat sen tekohetkellä oleviin tuotetietoihin. Ominaisuus- tai varustemuutokset ovat mahdollisia. Emme vastaa muutoksista.

2 ONNITTELUT UUDEN PANASONIC-LAITTEEN OMISTAJALLE! Kiitos, kun valitsit Panasonic-laitteen. Uskomme, että tulet olemaan tyytyväinen laitteen toimintaan. Lue käyttöopas huolellisesti niin opit käyttämään laitteen kaikkia toimintoja. Säilytä käyttöopas. HUOM! Lue TÄRKEÄT TURVALLISUUSOHJEET sivulta 54 >, ennen kuin alat käyttää kameraa. CD-ROM: Käyttöoikeussopimus... 4 Tärkeää tietoa... 4 Johdanto... 4 Mukana toimitettavat tarvikkeet... 5 KÄYTTÖÖNOTTO... 6 Kameran rakenne... 6 Vastavalosuoja...7 Kamerajalusta...7 MULTI-liitin...7 Rannehihna...7 Kauko-ohjain... 8 Kauko-ohjain...8 Nappiparisto...8 SD-muistikortti... 9 SD-muistikortti...9 Kortinkäytön merkkivalo...9 Kameran toimintatilaan sopiva SD-kortti...9 Akku Akun suojakansi...10 Akun laittaminen kameraan...10 Akun poistaminen kamerasta...10 Akun lataaminen...10 Pistorasiaan kytkeminen...10 Latausaika, kuvausajat...11 KAMERAN PERUSTOIMINNOT Kameran virta...12 QUICK START - Nopeasti toimintaan...12 Kameran toimintatilan valinta...13 Nestekidenäyttö...13 Ohjauspainikkeen käyttö...14 Ohjauspainikkeen peruskäyttö...14 Kuvaamisen aikana...14 Ohjelman katselun aikana...14 Toimintokuvake: toimintatilakohtaiset toiminnot...15 Valikkojen käyttö Valikon sulkeminen...16 Edellisen valikkotason palauttaminen...16 Päiväys ja kellonaika [CLOCK SET] Päivämääränäytön valinta [ DATE FORMAT]...17 Kameran päivyriakun lataus...17 Päivämäärätietueen sisältö [DATE/TIME]...17 Nestekidenäytön kirkkaus ja kuvanlaatu Kirkkausasetuksen säätö [LCD SET]...18 LCD-näytön kuvanlaadun säätö [SETUP > LCD AI]...18 Koko näytön kirkastaminen...18 Tarkastuslista ennen kuvaamisen aloittamista Hyvä ote kamerasta...19 Merkkivalo...19 Automaattiasetukset...19 VIDEOKUVAUS Videokuvaus Näytön tiedot videokuvaamisen aikana...20 Kuvaamiseen sopivat SD-muistikortit ja kuvausajat...20 Kuvauslaadun muuttaminen [BASIC > REC MODE] Jos videokuvaus loppuu äkillisesti...21 VIDEO/VALOKUVAAMISEEN LIITTYVÄT TOIMINNOT Zoomaus Digitaalizoomi [ ADVANCE > D.ZOOM]...22 Mikrofonin zoomitoiminto [ ADVANCE > ZOOM MIC] 22 Toiminto pois käytöstä...23 Vastavalon korjaus Tele-makro Pehmeät ihonsävyt Tuulen kohinan vaimennus [BASIC > WIND CUT] Videokuvan kuvasuhde [BASIC > ASPECT] :9-televisio :3-televisio...24 Kuvanvakain [ADVANCE > OIS]...25 Yövärikuvaus [ADVANCE > NIGHT VIEW]...25 Kuvausohjelma [BASIC > SCENE MODE]...26 Käsitarkennus Automaattitarkennus takaisin...27 Valkotasapaino eli luonnolliset värit Mustan tasapainon säätö...28 Automaattisäätö takaisin...28 Valkotasapainon käsisäätö...28 Vilkkuva kuvake...28 Sulkimen ja aukon käsisäätö Automaattiasetukset takaisin...29 Esimerkkejä arvoista...29 Suljinnopeuden käsisäätö...29 Aukon/vahvistuksen käsisäätö...29 VALOKUVAAMINEN Valokuvaaminen Näin vältyt epätarkoilta kuvilta...30 Näytön tiedot valokuvaamisen aikana...30 Valokuvien koon määritys [BASIC > PICTURE SIZE] Valokuvien laadun määritys [BASIC tai ADVANCE > PICT QUALITY] Sulkimen äänen liittäminen kuvaan...31 Suljinmerkki...31 Tarkennusalue

3 VALOKUVAAMISEEN LIITTYVÄT TOIMINNOT Kameran oma salama [ADVANCE > FLASH] Salama pois käytöstä...32 Salaman kirkkauden säätö [ADVANCE > FLASH LEVEL] Punasilmäisyyden poisto [ADVANCE > REDEYE] Itselaukaisin Toiminnon keskeyttäminen...33 Videon katselu Hidastettu toisto...34 Toisto kuva kerralla...34 Otoksien tarkastelu ja käsittely Äänenvoimakkuuden säätö...35 Ohjelman valinta päivämäärän perusteella [PLAY SETUP > PLAYMODE > BY DATE]...35 Uusintatoisto [PLAY SETUP > REPEAT PLAY]...35 Toiston keskeytyskohdan tallennus [PLAY SETUP > RESUME PLAY] Valokuvien katselu Kuvaesitys [PLAY MODE > SLIDE SHOW] Videon tai valokuvan poistaminen muistikortilta [DELETE] Poistettavien otosten valinta esikatselukuvista...37 Otosten poistaminen yksi kerrallaan...37 Toisella laitteella otetun kuvan poistaminen...37 Tiedostojen suojaus [PLAY SETUP > LOCK] Muistikortin alustus [SETUP > FORMAT CARD].. 38 DPOF-asetukset: tulostustiedot [PLAY SETUP > DPOF SET] Tulostustietojen poistaminen...39 PictBridge-suoratulostus Voit keskeyttää tulostamisen...41 Tiedostojen katselu television kautta Jos kuva tai ääni eivät toistu televisiosta :3-televisio...43 Videon katselu televisiosta...43 Kameran tietueet televisioon...43 SD-KORTILTA DVD-TALLENTIMEEN TIETOKONE Videoeditori MotionSD STUDIO 1.0E...45 Web-kameran ajuri...45 Acrobat Reader DirectX MotionSD STUDIO 1.0E käyttöjärjestelmävaatimukset 46 Web-kamerakäytön käyttöjärjestelmävaatimukset Motion SD STUDIO -ohjelman asentaminen Web-kameran ajurin asentaminen Kytkennät Kun kameran toimintatilana on videokuvaus tai valokuvaus, vahvista ajuri...48 Kun kameran toimintatilana on PC Siirrettävän levyn kansiorakenne MotionSD STUDIO -ohjelman käyttö Ohjelman käynnistys...50 Ohjelman lopettaminen...50 MotionSD STUDIO -ohjelman käyttö Web-kamerakäyttö Web-kameran käyttöön soveltuvat ohjelmat...51 Kytkennät USB-yhteyden sulkeminen turvallisesti Ohjelmiston poistaminen Ajurin vahvistaminen SD-kortille mahtuvat kuvat LISÄTIETOJA Valikot Videokuvauksen aikana...55 Valokuvauksen aikana Videokuvien katselun aikana...56 Valokuvien katselun aikana SETUP-valikko DISPLAY - Näyttötietue BEEP SOUND - Äänimerkki...57 POWER SAVE - Virransäästö DEMO - Toimintojen esittely...57 INITIAL SET - Perusasetukset...57 Näytön merkit Videokuvauksen aikana...58 Valokuvauksen aikana Videon katselun aikana...59 Valokuvan katselun aikana...59 Näytön viestit Palautus virheen jälkeen Toimintoja, joita ei voi käyttää yhtäaikaisesti Vianmääritys Yleinen toiminta...63 Kuvaus Lisätietoja kameran toiminnoista Muuta Kondensaatio...64 MPEG Valkotasapainon automaattisäätö Valkotasapainon käsisäätö...65 Automaattitarkennus...65 Akku Kamera66 Laturi (verkkolaite) Muistikortti...67 Tekniset tiedot Nestekidenäyttö...67 Tekniset tiedot

4 JOHDANTO CD-ROM: Käyttöoikeussopimus Ennen kuin avaat CD-ROM-paketin, lue tämä. CD-ROMin käyttöoikeussopimus Sinulle ( lisenssinsaajalle ) myönnetään tässä käyttöoikeussopimuksessa ( sopimuksessa ) tarkoitetun ohjelman käyttöoikeus sillä ehdolla, että sitoudut noudattamaan sopimuksen määräyksiä ja ehtoja. Mikäli et hyväksy käyttöoikeussopimuksen sääntöjä ja ehtoja, palauta ohjelma heti Matsushita Electric Industrialille (Co., Ltd.) ( Matsushita ), sen maahantuojalle tai jälleenmyyjälle, jolta hankit tämän laitteen. 1 Käyttöoikeus Lisenssinsaaja saa oikeuden käyttää ohjelmaa, myös CD- ROMille tallennettua tai siinä kuvattua informaatiota, ja käyttöohjeita ja kaikkia muita tallennemedioita, jotka on luovutettu lisenssinsaajalle (niitä tarkoitetaan yhteisnimityksellä ohjelma ), mutta mikään sovellettavissa oleva oikeus ohjelmiston patentteihin, tekijänoikeuksiin, tavaramerkkeihin ja liikesalaisuuksiin ei siirry lisenssinsaajalle. 2 Kolmannen osapuolen käyttö Lisenssinsaaja ei saa käyttää, kopioida, muuntaa, siirtää tai sallia kolmannen osapuolen ilmaiseksi tai korvauksesta käyttää, kopioida tai muuntaa ohjelmaa, muuten kuin tämän sopimuksen nimenomaisesti sallimassa määrin. 3 Ohjelmiston kopiointirajoitus Lisenssinsaaja saa tehdä yhden kopion kokonaan tai osittain ohjelmasta, mutta vain turvakopiointitarkoituksessa. 4 Tietokone Lisenssinsaaja saa käyttää ohjelmaa vain yhdessä tietokoneessa, ei siis useammassa tietokoneessa. 5 Käänteistekniikalla tutkiminen (purkaminen), dekompilointi tai purkaminen Lisenssinsaaja ei saa tutkia käänteistekniikalla, dekompiloida eikä purkaa ohjelmaa paitsi sen maan sovellettavissa olevan lain tai säädöksen nimenomaisesti sallimassa määrin, jossa lisenssinsaaja käyttää ohjelmaa. Matsushita tai sen jälleenmyyjät eivät ole vastuussa mistään ohjelmiston virheistä tai lisenssinsaajalle koituneista vahingoista, jotka ovat seurausta ohjelman tutkimisesta käänteistekniikalla, dekompilaatiosta tai purkamisesta. 6 Vahingonkorvaukset Ohjelma toimitetaan sellaisena kuin se on ilman minkäänlaista nimenomaista tai hiljaista takuuta, ja näin suljetaan pois muiden muassa mutta näihin rajoittumatta takuu oikeuksien loukkaamattomuudesta, kauppakelpoisuudesta ja sopivuudesta mihinkään tiettyyn käyttötarkoitukseen. Matsushita ei takaa, että ohjelma toimisi keskeytyksettä tai virheettömästi. Matsushita ja sen maahantuojat ja jälleenmyyjät eivät ole korvausvelvollisia vahingoista, joita lisenssinsaajalle aiheutuu ohjelman käyttämisestä tai sen yhteydessä. 7 Vientisäännöt Lisenssinsaaja sitoutuu olemaan jälleenviemästä ja olemaan viemättä ohjelmaa maasta missään muodossa ilman tarkoituksenmukaisia vientilupia niiden sääntöjen mukaisesti, jotka ovat voimassa lisenssinsaajan senhetkisessä olinpaikassa, mikäli ne ovat vaadittuja. 8 Lisenssin voimassaolon päättyminen Lisenssinsaajalle täsä myönnetty oikeus päättyy automaattisesti, jos lisenssinsaaja rikkoo tämän sopimuksen jotakin ehtoa tai sääntöä. Mikäli lisenssin voimassaolo päättyy niin, lisenssinsaajan täytyy omalla kustannuksellaan tuhota ohjelma ja siihen liittyvät dokumentit sekä kaikki niistä tehdyt kopiot. Tärkeää tietoa Tulipalo-, sähköiskuvaaran tai tuotetta kohtaavan muun vahingon ja kiusallisten toimintahäiriöiden välttämiseksi laitetta ei saa altistaa sateelle, kosteudelle, vesipisaroille tai roiskeelle. Älä irrota laitteen suojakuorta (tai takalevyä). Laitteen sisällä ei ole käyttäjän vaihdettavia osia. Jätä huoltotoimet valtuutetun huollon tehtäväksi. Verkkojohto on kytkettävä laitteen lähelle ja sen oltava helposti ja nopeasti irrotettavissa. Räjähdysvaara. Väärin asennettu akku voi räjähtää. Korvaa akku valmistajan suosittelemalla vastaavalla tuotteella. Hävitä käytetty akku valmistajan suosittelemalla tavalla. Kaikkea kuvaamaasi ja luomaasi saat hyödyntää vain yksityisesti omassa käytössäsi. Tekijänoikeuslain mukaan muita materiaaleja ei saa käyttää hankkimatta lupaa tekijänoikeuden omistajalta. Esine- tai henkilövahinko, joka on seurausta tässä käyttöohjeessa kuvailemattomasta käyttötavasta, on käyttäjän vastuulla. Jos SD-kameraa käytetään pitkään yhtäjaksoisesti tai korkeassa lämpötilassa, näyttöön ja still-kuvaan saattaa tulla punaisia, sinisiä, vihreitä tai valkoisia pisteitä. Ne johtuvat kameran rungon kohonneesta lämpötilasta. Se ei ole toimintahäiriö. Jos havaitset edellä mainittua, SD-kamera kannattaa sammuttaa ja jättää jäähtymään. Valmistaja ei ole vastuussa, jos ohjelman katoamisen syynä on kameran, lisävarusteen tai muistikortin toimintahäiriö tai laitevika. SD-kamera ei välttämättä toista toisella laitteella kuvattua tai laadittua ohjelmaa, eikä jokin toinen laite välttämättä toista tällä laitteella kuvattua ohjelmaa. SD-kameran nimikilpi on akkutilan pohjassa. 4

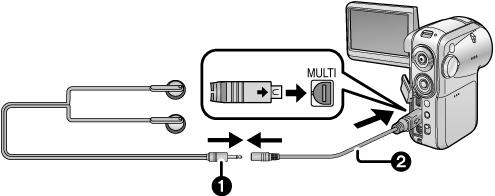

5 Käytä vain suositeltuja lisävarusteita. Käytä vain mukana toimitettuja kaapeleita. Jos käytät erikseen myytäviä kuulokkeita, tarkista, että kuulokejohdon pituus sovittimineen on enintään 3 metriä. SOPIVAT MUISTIKORTIT Voit käyttää SD-korttia, jonka kapasiteetti on: 8 MB 128 MB 16 MB 256 MB 32 MB 512 MB 64 MB 1 GB 2 GB (enintään) Tarkista uusimmat yhteensopivuustiedot sivustolta: (vain englanniksi) Videokuvaukseen sopivat SD-korttityypit (s. 20). Kortille tallentaminen saattaa kestää tavallista kauemman tai tämä kamera ei välttämättä tunnista korttia lainkaan, jos kortti on formatoitu muussa kuin tässä laitteessa. Yhteensopivuus: FAT 12 tai FAT 16 (SD Memory Card). Et saa jäljentää (kopioida) tai siirtää verkkoon osiakaan tämän laitteen mukana toimitetusta ohjelmasta ilman kirjallista lupaa. Panasonic ei ole vastuussa vahingoista, jotka ovat suoraan tai epäsuoraan seurausta tämän laitteen käytöstä tai siinä esiintyneestä ongelmasta. Panasonic ei ole vastuussa tämän laitteen aiheuttamasta datamenetyksestä. Käyttöohjeessa akkuyksikköön voidaan viitata sanalla akku ja SD-muistikorttiin sanalla (muisti)kortti. Tavaramerkit SD-logo on tavaramerkki. Microsoft ja Windows ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja/ tai muissa maissa. Leica on Leica microsystems IR GmbH:n rekisteröity tavaramerkki. Dicomar on Leica Camera AG:n rekisteröity tavaramerkki. Näyttökuvien julkaisuun on Microsoft Corporationin lupa. Kaikki nimet, yhtiönimet ja tuotemerkit ovat yleensä kyseisen järjestelmän tai tuotteen kehittäneen yhtiöiden tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Tee aina koetallennus, ennen kuin ryhdyt kuvaamaan tärkeää tapahtumaa. Tarkasta, että kamera kuvaa kunnolla ja kaikki tarvitsemasi toiminnot toimivat. Käyttöohjeen kuvissa oleva laitemalli ei välttämättä tarkalleen vastaa kotimaassasi myytävää mallia. Sinulla oleva laite saattaa siis näyttää erilaiselta kuin kuvissa oleva laite. Jätetietoa sähkölaitteiden käyttäjälle (kotitalouksille) Tämä symboli sähkölaitteessa tai sen dokumentaatiossa tarkoittaa, että tuotetta ei saisi laitaa normaalin kotitalousjätteen sekaan. Toimita tuotteet keräyspisteisiin, jossa ne vastaanotetaan ilmaiseksi käsittelyyn ja kierrätykseen. Joissakin maissa tuotteet voi palauttaa liikkeeseen, jos ostat tilalle vastaavan uuden tuotteen. Tuotteen hävittäminen asianmukaisella tavalla säästää arvokkaita luonnonvaroja ja estää ihmisten terveydelle ja ympäristölle mahdollisesti haitalliset vaikutukset, joita sopimaton jätteenkäsittely saattaisi aiheuttaa. Lisätietoja lähimmästä keräyspisteestä saat kotiseutusi viranomaisilta (jäteneuvojalta). Tämän tuotteen virheellisestä hävittämistä saattaa seurata rangaistus kansallisen lainsäädännön mukaan. Liiketalouksille Euroopan unionissa Sähkölaitteiden hävittämisestä saa lisätietoja myyjältä tai tavarantoimittajalta. Euroopan unionin ulkopuoliset alueet Tämä symboli on käytössä vain Euroopan unionissa. Jos haluat hävittää tämän tuotteen, kysy oikea hävittämistapa paikallisviranomaisilta tai laitteen myyjältä. Mukana toimitettavat tarvikkeet SD-muistikortti (2 GB) RP-SDQ02G Akku CGA-S303 Verkkojohto K2CQ2CA00006 (GC) Langaton kauko-ohjain N2QACC Nappiparisto CR2025 Rannehihna VFC4127 USB-kaapeli VFA0453 AC-verkkosovitin VSK0682 MULTI-kytkentäkaapeli K2KZ9CB00001 Kuulokekaapeli K2KZ99Z00001 Erikseen hankittavat lisävarusteet Akku CGA-S303 Telejatke VW-LT3714ME Laajakulmajatke VW-LW3707M3E CD-ROM 5

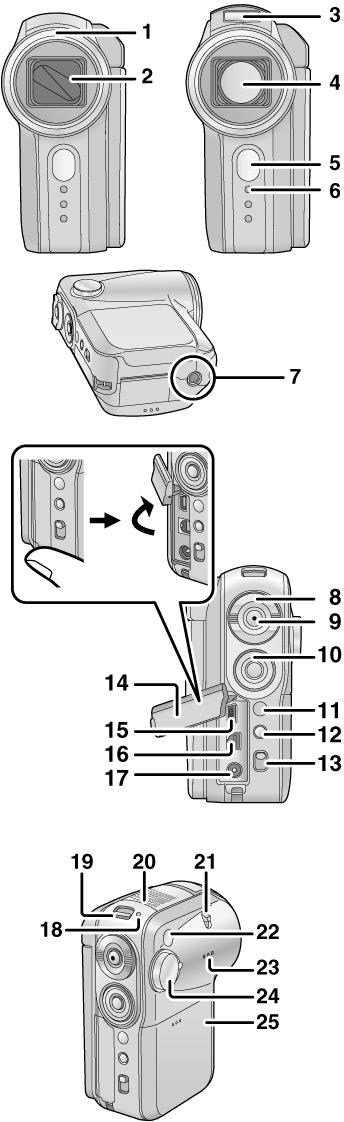

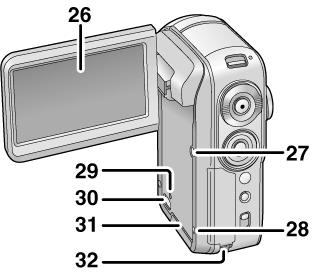

6 KÄYTTÖÖNOTTO Kameran rakenne 1) Vastavalosuoja 2) Linssinsuoja 3) Kiinteä salama 4) Linssi (LEICA DICOMAR) 5) Kauko-ohjaussignaalien vastaanotin 6) Tallennuksen merkkivalo 7) Kolmijalan kiinnityskohta 8) Zoomin säädin (Wide/Tele) Äänenvoimakkuuden säädin (- VOL+) 9) Kuvauspainike 10) Ohjauspainike Työnnä ylös, alas, vasemmalle tai oikealle valitaksesi haluamasi valikkokohdan. Paina keskeltä vahvistaaksesi valintasi. 11) Valikon avauspainike (MENU) 12) Poistopainike (DELETE) 13) AUTO/MANUAL/FOCUS-kytkin (automaattiasetukset / käsiasetukset / tarkennus) 14) Liittimien suojakansi 15) USB-liitin 16) MULTI-liitin 17) DC IN -liitin 18) Toimintatilan merkkivalo 19) Virtakytkin (ON/OFF) 20) Mikrofoni (kiinteä, stereo) 21) Salaman avauspainike (OPEN) 22) Valkotasapainon anturi 23) Kaiutin 24) Toimintatilan valitsinkiekko 25) Akkutilan suojakansi 26) Nestekidenäyttö (LCD-näyttö) LCD-tekniikan tuotannollisista syistä näytössä saattaa olla pieniä kirkkaita tai tummia pisteitä. Ne eivät ole merkki viasta tai toimintahäiriöstä eivätkä vaikuta tallentuvan kuvan laatuun. 27) Nestekidenäytön kirkastuspainike (POWER LCD) 28) Resetointipainike (RESET) 29) Muistikortin käytön merkkivalo (ACCESS) 30) Muistikorttipaikan kannen avausvipu 31) Muistikorttipaikan kansi 32) Rannehihnan kiinnityslenkki 6

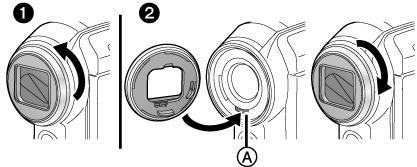

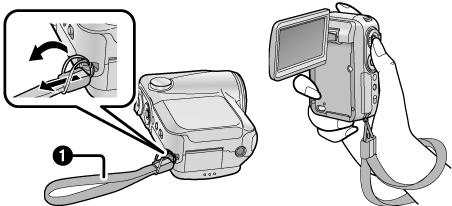

7 Vastavalosuoja 1) Jos haluat irrottaa sen, käännä vastapäivään. 2) Jos haluat kiinnittää sen, laita se syvennykseen (A) ja käännä sen jälkeen myötäpäivään. Irrota vastavalosuoja, ennen kuin kiinnität lisävarusteena myytävän tele- tai laajakulmajatkeen. Laita kamera tukevasti (esimerkiksi kyljelleen vakaalle alustalle), ennen kuin kiinnität lisävarusteena myytävän jatkeen. MULTI-liitin Käytä vain mukana toimitettua MULTI-kaapelia ja kuulokekaapelia, kun teet kytkennän tähän liittimeen. Muut kaapelit eivät välttämättä välitä ääntä kunnolla. Kytke kuulokkeet (1) (lisävaruste, 3.5 mm stereominiplugi) kuulokekaapelilla (2) (mukana). Kamerajalusta Tähän reikään (7) kiinnitetään kolmijalka. Lue huolellisesti kiinnitysohjeet käyttöoppaasta. Kamerassa ei ole reikää jalustapiikille, joten älä käytä jalustan piikkiä. Jos yrität väkisin kiinnittää kameran jalustaan, jossa on kiinteä piikki, kamera voi mennä rikki tai naarmuuntua. Kun kamera on kolmijalassa, kameran käyttö on kätevintä kauko-ohjaimella. Kun kolmijalka on kiinnitettynä, et voi avata akku- tai korttipaikan kantta. Muista laittaa akku ja kortti kameraan, ennen kuin kiinnität kolmijalan. Rannehihna Käytä mukana toimitettua rannehihnaa (1), niin kamerasta on helpompi pitää kiinni ja putoamisriski on pienempi. 7

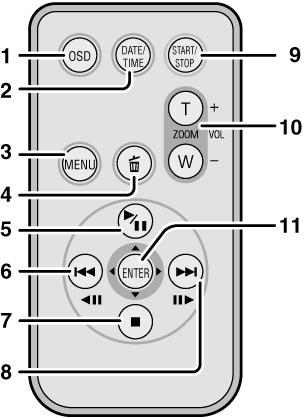

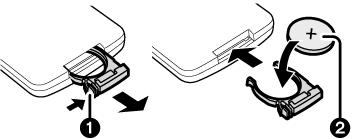

8 Kauko-ohjain Kauko-ohjain Nappiparisto Laita mukana toimitettu paristo kauko-ohjaimeen, ennen kuin alat käyttää sitä. 1) Paina lukkoa (1) ja vedä paristoteline esiin. 2) Laita paristo +-merkki (2) ylöspäin. Työnnä teline takaisin paristotilaan. 1) OSD - Näyttötietue televisioon 2) DATE/TIME - Päiväys/aika -painike 3) MENU - Valikko 4) [ROSKAKORI] - Poisto 5) > / II - Toisto / Tauko* 6) I<< Pikakelaus taaksepäin** 7) - Lopetus 8) >>I - Pikakelaus eteenpäin* 9) START/STOP - Tallennuksen aloitus / lopetus* 10) ZOOM/VOL - Zoomi / äänenvoimakkuus* 11) ENTER - Hyväksy / käynnistä *) Painike toimii kuten kameran vastaava painike. Etäisyys kamerasta enintään 5 m. Kulma kameraan enintään 10 o ylös, alas, vas, oik. (1) Kaukoohjaussignaalien vastaanotin Kauko-ohjain on tarkoitettu sisäkäyttöön. Ulkona tai kirkkaassa valossa sen toimintaetäisyys voi olla normaalia pienempi. Varoitus vakavasta vaarasta! Litiumparisto on kriittinen laiteosa (Panasonic, osanumero CR2025). Se ei saa kuumentua liikaa. Älä yritä purkaa paristoa. Sitä saa käyttää vain tässä laitteessa. Korvaa mukana toimitettu paristo laitevalmistajan suosittamalla paristolla (saman valmistajan samalla paristomallilla). Paristo on asennettava alkuperäisen pariston tavalla ja samaan kohtaan oikein päin. Älä yritä ladata tyhjentynyttä paristoa. Älä yritä käyttää sitä muussa laitteessa. Hävitä käytetty paristo voimassa olevien jätehuolto-ohjeiden mukaan, kuitenkin niin, ettei sitä polteta. Kun paristo tyhjenee, korvaa se uudella paristolla (Panasonic, osanumero CR2025). Pariston odotettu toiminta-aika on yksi vuosi, mutta siihen vaikuttaa kameran käyttö. Säilytä paristo lasten ulottumattomissa. Varoitus! Väärin asennettu paristo aiheuttaa räjähtämisvaaran. Korvaa vain samanlaisella tai vastaavalla paristolla, jota laitevalmistaja suosittelee. Hävitä paristo valmistajan ohjeiden mukaan. Varoitus vakavasta vaarasta! Tulipalon, räjähdyksen ja palovammojen vaara. Älä lataa, pura tai kuumenna yli 100 C-asteen tai polta paristoa. Säilytä paristo lasten ulottumattomissa. Älä laita paristoa suuhun. Jos joku nielee pariston, ota yhteys lääkäriin. Valikoita käytetään kauko-ohjaimella samalla tavalla uin kameran painikkeilla. 1) Avaa valikko painamalla MENU. 2) Valitse valikkokohta. Käytä >/II,, >>I, I<< ja -painikkeita kuten nuolipainikkeita. 3) Sulje valikko painamalla ENTER. 8

9 SD-muistikortti Ennen kuin laitat/poistat korttia, kytke kamerasta virta pois (OFF). Älä ota akkua tai muistikorttia pois kamerasta silloin, kun kamera käyttää muistikorttia (tallentaa, lukee tai siirtää tietoa). Kameraan voi tulla toimintahäiriö, tai kortilla olevat tiedot saattavat vahingoittua. 1) Avaa nestekidenäyttö. Avaa muistikorttipaikan kansi työntämällä avausvivusta (1). Kameran toimintatilaan sopiva SD-kortti Kameran SD-kortin kapasiteetti toimintatila 8,16 32, 64, , 512 MB MB MB 1 GB, 2 GB 2) Laita / poista kortti. Muistikorttipaikka (2). Videokuvaus Valokuvaus ei katso ei välttämättä* s. X voidaan käyttää * Videokuvaus voi yhtäkkiä keskeytyä. SD-muistikortti Kun laitat korttia kameraan: Laita kortin etikettipuoli (A) itseäsi kohti. Työnnä muistikortti suoraan sisään yhdellä liikkeellä niin pitkälle, kuin se menee. Kun poistat korttia kamerasta: Painalla muistikorttia keskeltä ja vedä sitten kortti suoraan ulos kamerasta. 3) Sulje muistikorttipaikan kansi. Älä koske kortissa oleviin liittimiin. Sähkökohina, staattinen sähkö tai laitteen tai kortin toimintahäiriö voi vahingoittaa tai hävittää muistikortin sisältämää dataa. Siksi muistikortilla oleva ohjelma kannattaa tallentaa myös tietokoneen kovalevylle (tee se USB-kaapelin (mukana) tai MotionSD STUDIOohjelman avulla. Jos tallennat tällä kameralla kuvattuja tiedostoja tietokoneeseen, sinun on käytettävä MotionSD STUDIO-ohejlmaa. Kun SD-kortille on tehty monta kertaa tallennuksia ja poistoja, kortin kapasiteetti saattaa olla normaalia pienempi. SD-kortissa on turvalukko (1), joka estää kortille tallentamisen, kortilta poistamisen ja kortin alustamisen eli formatoinnin. Kun turvalukko on LOCK-kohdassa, kortin sisältö on suojattu. Kortinkäytön merkkivalo Kun kamera käyttää muistikorttia (tunnistaa korttia, tallentaa kortille, lukee korttia tai poistaa jotakin kortilta), kortinkäytön merkkivalo syttyy. Kun valo palaa, et saa: käyttää OFF/ON-kytkintä kääntää toimintatilan valitsinta avata muistikortin kantta ja poistaa/laittaa korttia Muuten muistikortti ja kortin sisältö saattavat vahingoittua ja kameraan saattaa tulla toimintahäiriö. 9

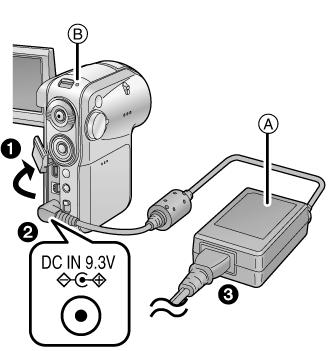

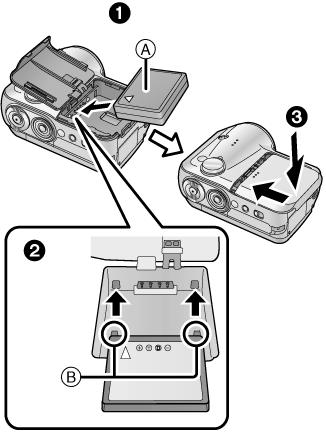

10 Akku Akun suojakansi Akun lataaminen 1) Paina suojakantta. 2) Työnnä samaan aikaan nuolen osoittamaan suuntaan. Laite toimitetaan akku lataamattomana. Lataa akku, ennen kuin laitat sen kameraan. Akun laittaminen kameraan 1) Käännä akku etikettipuoli ylöspäin. 2) Laita akun ulkonevat osat kamerassa oleviin reikiin. 3) Sulje kansi. (A) (B) Etiketti Ulkonevat osat Valmistelu Kytke kamerasta virta pois (OFF). 1) Kytke mukana toimitettu AC-verkkosovitin kameraan ja pistorasiaan. 1) Avaa kameran liittimien suojakansi 2) Kytke AC-sovitin kameran DC IN-liittimeen. 3) Kytke verkkojohto sovittimeen ja pistorasiaan. Merkkivalo (B) alkaa vilkkua punaisena noin 2 sekunnin välein merkiksi siitä, että lataaminen on alkanut. Akku on latautunut täyteen, kun valo sammuu. Jos merkkivalo vilkkuu nopeammin tai hitaammin (s. 66). Älä kytke verkkojohtoa muihin laitteisiin, koska se on suunniteltu vain tähän kameraan. Älä kytke kameraan muiden laitteiden verkkojohtoja. Pistorasiaan kytkeminen Jos kytket kameran toimintatilaan, kun verkkolaite lataa akkua, voit käyttää kameraa verkkosähköllä. Sinä aikana akku ei kuitenkaan lataudu. Akun poistaminen kamerasta 1) Avaa kansi. 2) Ota akku pois. 3) Sulje kansi. 10

11 Latausaika, kuvausajat Taulukossa olevat ajat ovat suuntaa-antavia, kun lämpötila on 25 o C ja ilmankosteus 60 %. Lämpötilan muutos suuntaan tai toiseen pidentää latausaikaa. *Tarkoittaa sitä, että kuvaaminen lopetetaan ja käynnistetään monta kertaa. Aika saattaa olla taulukossa olevaa lyhyempi. Akku Jännite/ Latausaika Pisin yhtäjaksoinen Monista kuvauskerroista kapasiteetti kuvausaika koostuva kuvausaika* Mukana toimitettu tai 7.4 V lisävaruste 760 mah 1 h 30 min 1 h 20min 45 min CGA-S303 Akun jäljellä oleva teho näkyy nestekidenäytössä olevasta akkuilmaisimesta. (vilkkuvat) Riittävästi Tehoa jonkin Tehoa vähän Vaihda/ tehoa. verran. lataa akku Kuvausaika on lyhyempi: - Kun olet valaissut nestekidekäytön POWER LCD-painikkeella. Akku kuumenee käytön ja latauksen aikana. Myös kamera kuumenee käytön aikana. Se on normaalia. 11

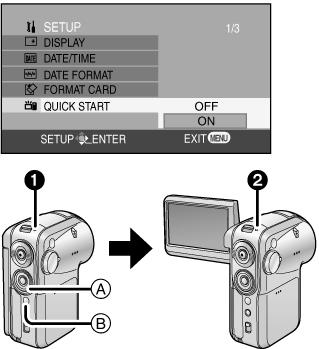

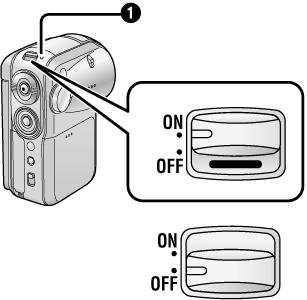

12 Kameran perustoiminnot Kameran virta QUICK START - Nopeasti toimintaan Kytke kameraan virta laittamalla OFF/OFF-kytkin ON-asentoon. Virran merkkivalo (1) syttyy punaiseksi. Jos kameran toimintatilana on video- tai valokuvaus, linssinsuojus avautuu. Kun QUICK START -toiminto on käytössä, LCD-näyttö voidaan sulkea ilman, että kamerasta kytkeytyy virta pois. Kamera on silloin kuvauksen taukotilassa ja pystyy käynnistämään kuvaamisen noin 1,5 sekuntia sen jälkeen, kun näyttö avataan. Käytä tätä toimintoa, jos haluat keskeyttää kuvaamisen välillä. Vaatimukset: - kamerassa on muistikortti ja valittuna on toimintatila videokuvaus. - kamerassa on muistikortti ja valittuna on toimintatila valokuvaus. Avaa valikko painamalla MENU (B). Valitse ohjauspainikkeella (A) SETUP > QUICK START > ON. Kytke kamerasta virta pois laittamalla OFF/OFF-kytkin OFF-asentoon. Virran merkkivalo (1) sammuu. Linssinsuojus sulkeutuu. Jos suljet LCD-näytön video- tai valokuvauksen aikana, kamera sammuu. Kun suljet nestekidenäytön, kamera kytkeytyy kuvauksen pikavalmiustilaan. Merkkivalo (1) on vihreä. Linssinsuojus ei mene kiinni. Kun avaat nestekidenäytön Kamera kytkeytyy kuvaustilaan 1,5 sekunnissa. Merkkivalo (2) on punainen. Kun et halua kameran kytkeytyvän pikavalmiustilaan, kytke toiminto pois käytöstä valikon kautta. SETUP > QUICK START > OFF. Jos haluat kytkeä kameran pois pikavalmiustilasta, sammuta kamera. Pikavalmiustila kytkeytyy kokonaan pois käytöstä, kun kamera on ollut tallennuksen pikavalmiustilassa 5 minuuttia. Silloin pikakäynnistys ei onnistu, vaan kuvaamisen aloittaminen kestää normaalin ajan. Pikavalmiustila kytkeytyy pois käytöstä, jos valitset toimintatilaksi muun kuin videokuvaus tai valokuvaus. Pikavalmiustilassa kameran akunkulutus on puolet kuvaamiseen tarvittavasta akkuvirrasta. Siksi pikavalmiustilan käyttäminen lyhentää kuvausaikaa. Jos et käytä pikavalmiustilaa, kuvaamisen aloittaminen kestää kauemman, mutta voit säästää akkua sulkemalla nestekidenäytön. Kun avaat nestekidenäytön kameran ollessa pikavalmiustilassa, zoomiksi valikoituu x1 (noin). Siksi kuva voi olla erikokoinen kuin ennen valmiustilaa. Kun kytket kameran toimintatilaan pikavalmiustilasta ja käytössä on valkotasapainon automaattisäätö, valkotasapainon säätämiseen saattaa kulua tavallista kauemman, jos kuvauskohteen valaistus on erilainen kuin edellisen kuvauskerran aikana. (Jos käytössä on yövärikuvaus-toiminto, kamera käyttää edellisen kuvauskerran aikana käyttöön valitsemaansa valko- 12

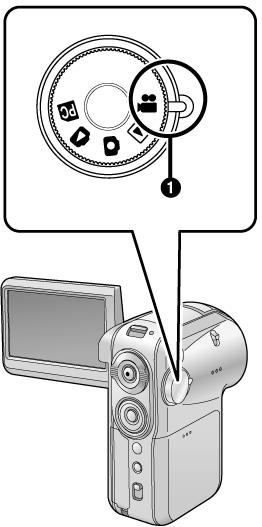

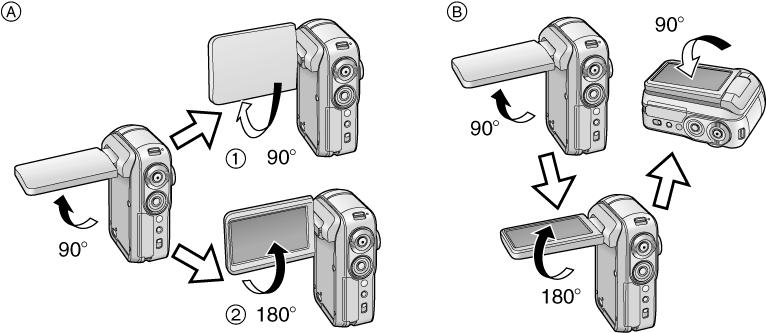

13 Kameran toimintatilan valinta Nestekidenäyttö Valitse haluamasi toimintatila kääntämällä toimintatilan valitsinkiekkoa. 1) Käännä toimintatilan valintakiekkoa. Laita haluamasi toimintatilan tunnus merkin (1) kohdalle. (A) (B) Kuvaus (1) Kuvaaja kameran edessä (2) Normaali Ohjelman katselu Kamera saattaa hajota tai lakata toimimasta, jos näyttöä avataan tai käännetään väkisin. Videokuvaus Videon toisto MPEG2-videon kuvaaminen. Jos kamera on kytkettynä tietokoneeseen, voit käyttää kameraa web-kamerana. Katsele kuvaamiasi videoita. Voit kiertää nestekidenäytön suoraan eteenpäin (1). Silloin myös kuvaaja voi olla kameran edessä ja samalla tarkkailla tallentuvaa kuvaa, tai kuvattavat henkilöt voivat kuvaushetkellä tarkastella tallentuvaa kuvaa. Näytössä näkyy peilikuva. Vain muutamat toimintatilan merkit tulevat näyttöön. Jos näyttöön tulee huutomerkki, käännä näyttö asentoon (2) ja lue varoitus. Ohjauspainikkeen painaminen ei tuo näyttöön toimintojen valintakuvaketta (ks. seuraava sivu). Nestekidenäytön kirkkautta ja värisävyjä voit säätää asetusvalikon kautta. Kamera saattaa hajota tai lakata toimimasta, jos näyttöä avataan tai käännetään väkisin. Varmista, että korttipaikan kansi on kiinni. Sulje vasta sen jälkeen nestekidenäyttö. Valokuvaus JPEG-valokuvien ottaminen. Jos kamera on kytkettynä tietokoneeseen, voit käyttää kameraa web-kamerana. Valokuvien katselu Katsele ottamiasi valokuvia. Tietokonekäyttö Tarkastele SD-kortin kuvia tietokoneen kautta tai siirrä kuvia tietokoneeseen. Käytä MotionSD STUDIO-ohjelmaa. Voit asentaa sen mukana toimitetulta CD- ROM-levyltä. 13

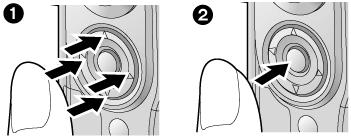

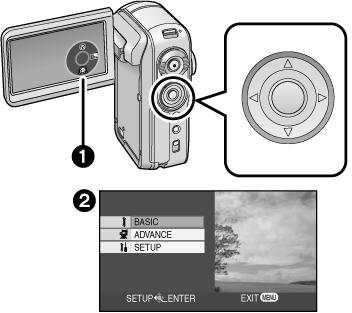

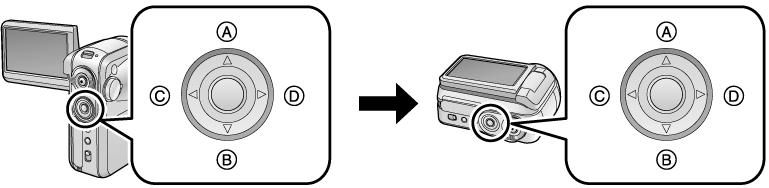

14 Ohjauspainikkeen käyttö Ohjauspainikkeen peruskäyttö Kuvaamisen aikana Kameran toimintoja on helppo käyttää yhdellä sormella: ohjauspainikkeella mm. selaat valikoita ja valitset haluamasi toistotavan. Valitse haluamasi toimintokohta toimintokuvakkeesta (1) tai valikosta (2). Valitse toimintatilaksi videokuvaus tai valokuvaus. Paina ohjauspainiketta keskeltä. Näyttöön tulee toimintokuvake (1). Valitse haluamasi toimintokohta painamalla ja painamalla ohjauspainiketta oikeasta reunasta (1). Vahvista valintasi painamalla keskeltä (2). Toimintokuvakkeen aikana ohjauspainikkeen keskiosan ympärille tulee sininen reuna. Jokainen painallus muuttaa näytössä näkyvää tietuetta. Valitse haluamasi toimintokohta painamalla ohjauspainiketta vastaavasta reunasta. Tiedostojen katselun aikana Valikot (s. 16) Tiedostojen valinta (s. 34, 36) Kun LCD-näyttö on takaisin paikallaan selkäpuoli ulospäin, ohjauspainikkeen toiminnot vaihtuvat kuten kuvassa. Toimintatilojen videon katselu ja valokuvien katselu aikana tietueet tulevat näyttöön automaattisesti. Valitse tiedosto ohjauspainikkeella. Vahvista valintasi painamalla ohjauspainiketta. Kuva ja toimintokuvake tulevat näkyviin. (A) (B) (C) (D) Siirry ylemmäs valintakohteissa. Siirry alemmas valintakohteissa. Siirry vasemmalle valintakohteissa. Siirry oikealle valintakohteissa. Valitse haluamasi toimintokohta painamalla ohjauspainiketta vastaavasta reunasta. 14

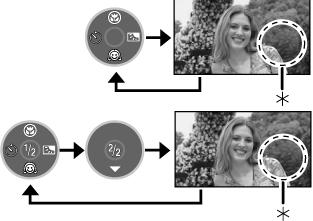

15 Toimintokuvake: toimintatilakohtaiset toiminnot Paina ohjaussauvaa, niin näyttöön tulee valittuna olevaan toimintatilaan liittyviä toimintoja. Jokainen painallus muuttaa näytössä näkyvää tietuetta. * Tarkoittaa, että toimintokuvake häviää näytöstä. 1) Toimintatila: videokuvaus AUTO/MANUAL/FOCUS-kytkin kohdassa AUTO. 3) Toimintatila: valokuvaus AUTO/MANUAL/FOCUS-kytkin kohdassa AUTO. AUTO/MANUAL/FOCUS-kytkin kohdassa MANUAL. AUTO/MANUAL/FOCUS-kytkin kohdassa MANUAL. 2) Toimintatila: videon katselu Voit vaihtaa toimintokuvaketta jo toiston aikana. 4) Toimintatila: valokuvien katselu Voit vaihtaa toimintokuvaketta myös toiston aikana. Valittuna PICTURE (yksittäiskuvat). Valittuna SLIDE SHOW (kuvaesitys). Tele-makro Pehmeä iho Vastavalon korjaus videokuvaus Valkotasapainon oma säätö Valkotasapaino Suljinnopeus Aukkoarvo (himmennin) / vahvistus (gain) Valkotasapainon valinta / käsisäädöt Toisto/tauko Toiston lopetus ja esikatselukuvat näyttöön videokuvien katselu valokuvaus Pikakelaus / toiston aikana hyppy (alkuun) Hidastettu toisto / tauon aikana kuva kerralla (alkuun) Pikakelaus / toiston aikana hyppy (eteen) Hidastettu toisto / tauon aikana kuva kerralla (eteen) Tele-makro Pehmeä iho Itselaukaisin Vastavalon korjaus Kuten videokuvauksessa (2/2) Kuvaesitys Vain, kun valikosta on valittu SLIDE SHOW. valokuvien katselu Edellinen kuva Seuraava kuva 15

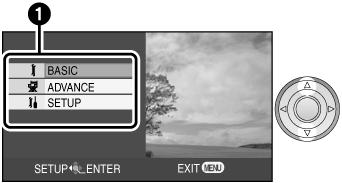

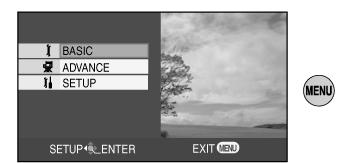

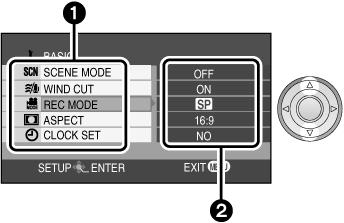

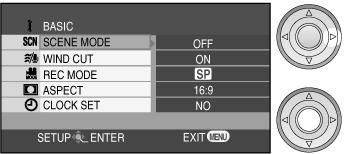

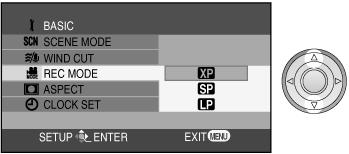

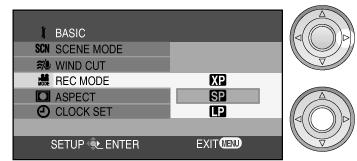

16 Valikkojen käyttö Lisätietoja yksittäisten valikkojen sisällöstä, s.55. 1) Paina MENU. Valittuna olevaan toimintatilaan liittyvä asetusvalikko tulee näkyviin. Älä käännä toimintatilan valitsinkiekkoa silloin, kun valikko on auki. Valikkoa ei saa auki video- tai valokuvaamisen aikana. Et myöskään voi kuvata valikon ollessa auki. 2) Valitse valikko ohjauspainikkeella (ylös/alas). 3) Avaa valikko ohjauspainikkeella (oikealle tai paina keskeltä). 4) Valitse alavalikko ohjauspainikkeella (ylös/alas). 1) Alavalikko 2) Parhaillaan käytössä olevat asetukset 5) Avaa valikko ohjauspainikkeella (oikealle tai paina keskeltä). 6) Valitse asetus ohjauspainikkeella (ylös/alas). 7) Vahvista asetuksen arvo ohjauspainiketta painamalla keskeltä tai palaa edelliselle sivulle ohjauspainikkeella (vasemmalle). Valikon sulkeminen 1) Paina MENU. Edellisen valikkotason palauttaminen 1) Työnnä ohjaussauvaa vasemmalle. Näyttökuvan koko muuttuu, jos muutat asetuskohtaa ASPECT, PICTURE SIZE tai TV ASPECT. (Koko muuttuu, jos muutat PICTURE SIZE kohtaan HDTV tai vaihdat HDTV-asetuksen joksikin muuksi asetukseksi). 16

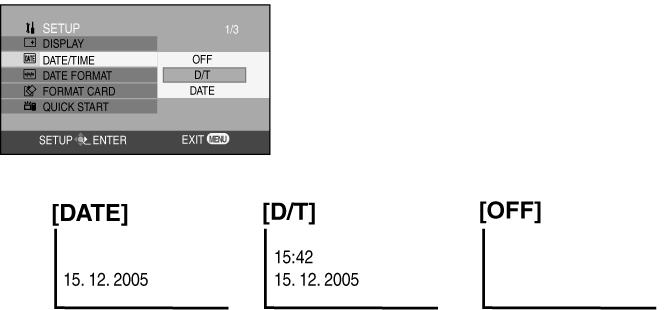

17 Päiväys ja kellonaika [CLOCK SET] Jos näytössä on väärä päiväys/kellonaika, korjaa se. Valitse toimintatilaksi videokuvaus tai valokuvaus. 1) Paina MENU. Valitse BASIC >> CLOCK SET >> YES. 2) Valitse muutettava kohta painamalla ohjauspainiketta oikealle / vasemmalle. Vuosi / kuukausi / päivä / tunnit / minuutit. Valitse oikea arvo painamalla ohjauspainiketta ylös / alas. Vuosi muuttuu näin: 2000, , Jos kohdassa DATE FORMAT on Y/M/D tai D/M/Y, kellossa on 24 tunnin näyttö. Jos asetuksena on M/D/Y, kellossa on 12 tunnin näyttö. 3) Vahvista asetukset painamalla ohjauspainiketta keskeltä. Tarkasta kellonaika. Kello käynnistyy sekunnista [00]. Päivämääränäytön valinta [ DATE FORMAT] 1) Paina MENU. Valitse SETUP >> DATE FORMAT. Valitse ohjauspainikkeella haluamasi näyttötyyli: Y/M/D Vuosi, kuukausi, päivä 15: Päivämäärätietueen sisältö [DATE/TIME] 1) Paina MENU. Valitse SETUP >> DATE/TIME. Valitse ohjauspainikkeella haluamasi sisältö: (Voit valita sen myös painelemalla DATE/TIMEpainiketta). M/D/Y D/M/Y Kuukausi, päivä, vuosi 3:42 PM DEC Päivä, kuukausi, vuosi 15: Huom! Päiväys ja kello pysyvät oikeassa ajassa kameran sisäisen litiumakun avulla. Tarkista päiväys ja kello, ennen kuin aloitat kuvaamisen, sillä kameran sisäinen kello ei ole tarkka. Kameran päivyriakun lataus Jos kameran päällekytkemisen jälkeen näkyviin tulee merkki tai [ -- ], kameran sisäinen litiumakku alkaa olla tyhjillään. Kytke verkkolaite kameraan tai laita kameraan akku, niin kameran sisäinen akku alkaa latautua. Jätä kamera valitsemaasi lataustilaan noin 24 tunniksi. Sen jälkeen kameran sisäinen litiumakku ylläpitää päiväystä/kelloa noin kuusi kuukautta. Sisäinen akku latautuu, vaikka kytket kameran OFF/ON-kytkimen OFF-asentoon. 17

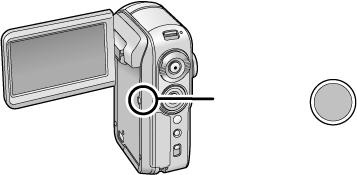

18 Nestekidenäytön kirkkaus ja kuvanlaatu Kirkkausasetuksen säätö [LCD SET] 1) Valitse SETUP >> LCD SET (nestekidenäyttö) >> YES. 2) Valitse säädettävä asetus ohjauspainikkeella (ylös/alas). Säädä kirkkautta ohjauspainikkeella (oik/vas). Palkin merkki liikkuu. Nestekidenäytön kirkkaus Nestekidenäytön värien voimakkuus Nämä asetukset eivät vaikuta tallentuvan kuvan laatuun. LCD-näytön kuvanlaadun säätö [SETUP > LCD AI] 1) Valitse SETUP >> LCD AI >> DYNAMIC tai NORMAL. DYNAMIC NORMAL Kirkas LCD-kuva. Kontrasti ja kirkkaus säätyy kuvauskohteen mukaan (vaihtelee). Tavallinen kuvanlaatu. Kun valitset DYNAMIC, kamera valitsee parhaillaan näkyvälle kuvalle sopivan väritason ja kirkkauden automaattisesti. Kuva on kirkas ja selvä. Kuvauskohde vaikuttaa toiminnon tehoon. Kun lisäät LCD-näytön kirkkautta (näytössä on kuvake o ), asetukseksi muuttuu DYNAMIC eikä sitä voi muuttaa. Toiminto ei vaikuta tallentuvan kuvan laatuun. Koko näytön kirkastaminen 1) Paina POWER LCD-painiketta. POWER LCD o merkkivalo syttyy. Nestekidenäytön kirkkaus kaksinkertaistuu. Paina painiketta uudestaan, niin merkkivalo sammuu ja näytön normaali kirkkaus palautuu käyttöön. Toiminto ei vaikuta tallentuvien kuvien laatuun. Jos kytket kameran toimintaan, kun kamera on kytkettynä verkkolaitteeseen, kamera kytkee tämän toiminnon käyttöön automaattisesti ja merkkivalo näkyy. 18

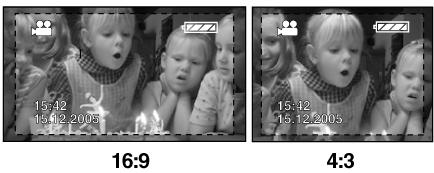

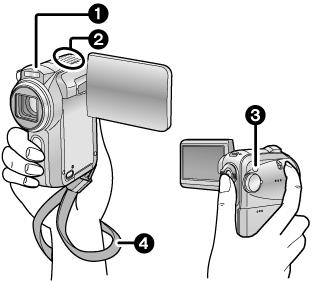

19 Tarkastuslista ennen kuvaamisen aloittamista Ensinnäkin formatoi (alusta) SD-kortti, jos kortille kuvataan ensimmäistä kertaa sen jälkeen, kun se on ollut jossakin muussa laitteessa. Formatointi tuhoaa kortilta kaikki tiedot (tiedostot) eikä niitä voi palauttaa. Tallenna siis tärkeät tiedot ennen formatointia tietokoneeseen tai muualle. Jos kopioit tällä kameralla kuvattuja tiedostoja tietokoneeseen, sinun on käytettävä MotionSD STUDIO-ohjelmaa (s. 50). Käytössä olevasta televisiosta riippuu, miten kuva näkyy (katkoviivan ulkopuolelle jäävä alue saattaa jäädä näkymättä). Valitse kuvasuhde käytettävän television perusteella ennen kuvaamisen aloittamista. 1) 16:9 2) 4:3 Tämä laite on yhteensopiva laajakuvatelevision kanssa (16:9), ja se on perusasetuksena laitteessa. Jos haluat katsella kuvia 4:3-televisiossa, muuta asetusta ennen kuvaamista (24) tai kun aiot katsella kuvia televisiosta (43). Hyvä ote kamerasta Merkkivalo Merkkivalo vilkkuu, kun kauko-ohjaimesta tulee signaaleja ja kun itselaukaisin on toiminnassa. Kun ADVANCEvalikon kohdassa REC LAMP on asetus ON, lamppu syttyy kuvaamisen ajaksi. Voit siis varmistaa kuvaamisen käynnistymisen lampusta esimerkiksi silloin, kun kamera on kytketty jalustaan tai ohjaat kuvausta kauko-ohjaimella kauempaa. Avaa nestekidenäyttö. Et voi kuvata, jos nestekidenäyttö on kiinni. Jos suljet nestekidenäytön kesken kuvauksen, kuvaus ei kuitenkaan keskeydy, ennen kuin lopetat sen. Säädä nestekidenäytön asento sopivaksi. Kiinnitä rannehihna (4) ja pujota se ranteen ympärille vähentämään kameran putoamisriskiä. Älä peitä valkotasapainon anturia (3) esim. kädelläsi. Älä peitä linssiä, salamaa (1) tai stereomikrofonia (2) esim. kädelläsi. Kello ei ole ajassa kameran toimitushetkellä. Jos ruudussa näkyy väärä kellonaika tai päivämäärä, säädä ne oikein. Automaattiasetukset Laita AUTO/MANUAL/FOCUS-kytkin kohtaan AUTO. Väritasapaino (valkotasapaino) ja tarkennus säätyvät automaattisesti. - Valkotasapaino (s. 65) - Automaattinen tarkennus (s. 65) Näyttöön tulee AUTO. 19

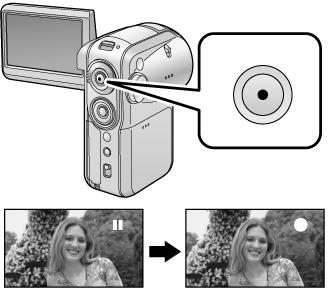

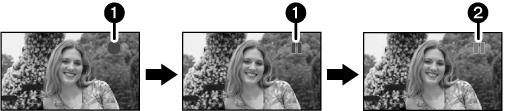

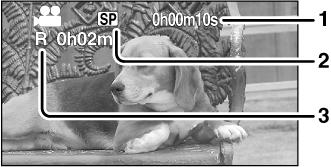

20 VIDEOKUVAUS Videokuvaus Tallenna videokuvaa SD-kortille. 1) Valitse ensin toimintatilaksi videokuvaus. Linssinsuojus avautuu automaattisesti. 2) Käynnistä tallennus painamalla kuvauspainiketta. 3) Voit keskeyttää tallennuksen painamalla kuvauspainiketta. 1) ja [II] näytössä kuvaamisen aikana 2) [II] älä liiku, ennen kuin tämä merkki on vihreä Näytön tiedot videokuvaamisen aikana Kuvauslaadun muuttaminen [BASIC > REC MODE] 1) Tallennukseen kulunut aika 2) Videokuvan laatu 2) Jäljellä oleva kuvausaika (Jos SD-kortilla on alle 1 minuutti tilaa, näytössä vilkkuu punaisena [R 0h00m]. 1) Paina MENU. Valitse ohjauspainikkeella haluamasi tallennuslaatu kohtaan BASIC >> REC MODE XP SP LP Paras kuvanlaatu Normaali kuvanlaatu Pisin kuvausaika Kuvaamiseen sopivat SD-muistikortit ja kuvausajat Videokuvaamiseen suosittelemme Panasonicin SD-muistikorttia. Pro High Speed Super High Speed High Speed SD-kortin kapasiteetti SD Memory Card SD Memory Card SD Memory Card 256 MB RP-SDH MB RP-SDK512 RP-SDH512* 1 GB RP-SDK01G RP-SDH01G* RP-SDQ01G Supplied SD card/ 2 GB RP-SDK02G RP-SDQ02G *Ei enää valmisteta Videokuvaustoiminnalle ei anneta takuuta SD-korteille 32 MB - 2 GB. Kuvaus saattaa äkillisesti keskeytyä. Tarkasta uusimmat tiedot videokuvaukseen sopivista SD-korteista: e_cam (vain englanniksi). SD-kortin kapasiteetti XP SP LP 256 MB Noin 3 min Noin 6 min Noin 12 min 512 MB Noin 6 min Noin 12 min Noin 25 min 1 GB Noin 12 min Noin 25 min Noin 50 min 2 GB Noin 25 min Noin 50 min Noin 1 h 40 min Kamera käyttää vaihtelevaa bittinopeutta VBR (variable bit rate). Bittinopeus (tietyssä ajassa tallentuva bittimäärä) vaihtelee kuvauskohteen mukaisesti. Jos kuvauskohteessa on esimerkiksi paljon liikettä, muistikortille ei mahdu yhtä paljon ohjelmaa kuin kuvatessasi esimerkiksi rauhallista maisemaa. 20

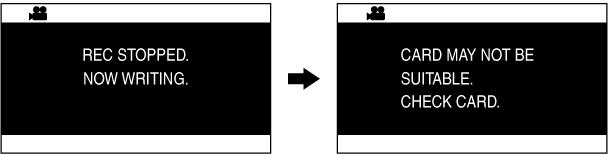

21 Jos videokuvaus loppuu äkillisesti Jos SD-kortille on tehty paljon tallennuksia ja sen kirjoitusnopeus on heikentynyt, videokuvaus saattaa keskeytyä äkillisesti. Näyttöön tulee viesti: Jos käytössä on SD-kortti, joka sopii videokuvaukseen Formatoi SD-kortti. Formatointi hävittää kaikki tiedot, joten tallenna ensin tärkeät tiedostot tietokoneelle. Kopioidessasi dataa kamerasta tietokoneeseen sinun on käytettävä MotionSD STUDIO-ohjelmaa. Muut kortit Jos haluat tallentaa videokuvaa, käytä Panasonic SD-korttia tai jotakin muuta videokuvaukseen soveltuvaa SD-korttia (s. 20). Arvio kuvausajasta (s. 11). 8 MB ja 16 MB SD-kortille ei voi videokuvata. Jos kortin suojalukko on LOCK-asennossa, kortille ei voi tallentaa. Vaikka SD-kortilla olisi vielä vähän tilaa, sille ei välttämättä voi tallentaa. Ääni tallentuu stereona. Videokuvaus tallentuu SD-kortille yhdeksi tiedostoksi. Jos keskeytät kuvaamisen, seuraava videokuvausjakso tallentuu erilliseksi tiedostoksi. Älä poista kuvaamisen aikana akkua tai irrota AC-verkkolaitetta. Älä poista SD-korttia, jos kortin käyttövalo ACCESS palaa. Jos teet jommankumman edellä mainitusta, niin seuraavan kerran kun laitat SD-kortin kameraan tai kytket kameran toimintaan, näyttöön saattaa tulla kehotus tehdä palautus virheen jälkeen. Tee ehdottomasti ohjeen mukaan (s. 61). Kuvassa saattaa näkyä mosaiikkimaista häiriötä seuraavissa tilanteissa: - Taustalla on paljon yksityiskohtia. - Kameraa liikutellaan liikaa tai liian nopeasti. - Kohde liikkuu nopeasti (erityisesti jos tallennuslaadun kohdassa REC MODE on asetus LP). 21

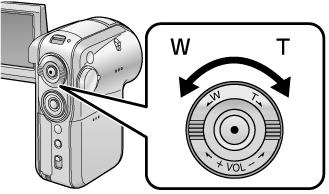

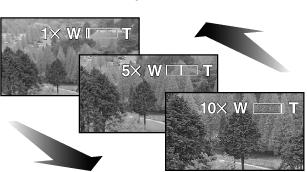

22 VIDEO/VALOKUVAAMISEEN LIITTYVÄT TOIMINNOT Zoomaus Voit zoomata optisesti jopa 10x. Valitse ensin toimintatilaksi videokuvaus tai valokuvaus. 1) Zoomaus kauas (tele): käännä W/T-säädintä kohti T-kirjainta. Kaukana olevat kohteet näkyvät suurempina. Zoomaus lähelle (laajakulma): käännä W/T-säädintä kohti W-kirjainta. Kohteet näkyvät pienempänä. Jos zoomaat kauas ja otat kuvan käsivaralta, kannattaa käyttää kuvanvakainta (s. 25). Kun olet kääntänyt zoomia T-asentoon, saat terävän kuvan, jos tarkennuskohde on vähintään 1 m päässä kamerasta. Jos zoomaat nopeasti, kameran on vaikea tarkentaa kohteeseen. Kun zoomin suurennos on 1x, kamera pystyy tarkentamaan noin 4 cm etäisyydellä olevaan kohteeseen. Zoomausnopeus riippuu siitä, kuinka paljon käännät W/T-säädintä. Digitaalizoomi [ ADVANCE > D.ZOOM] Mikrofonin zoomitoiminto [ ADVANCE > ZOOM MIC] Kun zoomin suurennos on yli 10x, kamera ottaa käyttöön digitaalizoomin. Digitaalizoomin avulla voit valita käyttöön suurennuksen väliltä 25x - 700x. Valitse ensin toimintatilaksi videokuvaus. 1) Valitse ADVANCE >> D.ZOOM >> 25x tai 700x. Mikrofoni tallentaa kauas zoomatessa (T) kaukaiset äänet, lähelle zoomatessa (W) läheltä kuuluvat äänet. Valitse ensin toimintatilaksi videokuvaus. 1) Valitse ADVANCE >> ZOOM MIC >> ON. [OFF] [25x] [700x] Käytössä vain optinen zoomi (enint. 10x). Zoomaus enint. 25 x Zoomaus enint. 700x Mitä suurempi digitaalizoomaus, sitä huonompi kuvanlaatu. Kun käytössä on toimintatila valokuvaus, digitaalizoomausta ei voi käyttää. 22

23 Tele-makro Jos tarkennat vain kohteeseen, tausta sumentuu ja kuvasta tulee vaikuttavan näköinen. Tämä kamera pystyy tarkentamaan kohteeseen, jonka etäisyys kamerasta on 50 cm. Jos kamera ei tarkenna automaattisesti hyvin, säädä tarkennus itse (käsitarkennuksella) (s. 27). Valitse ensin toimintatilaksi videokuvaus tai valokuvaus. 1) Paina ohjauspainiketta keskeltä, niin näyttöön tulee kuvake (1). 2) Valitse telemakro-kuvake painamalla ohjauspainikkeella ylös. Pehmeät ihonsävyt Kamera pystyy kuvaamaan ihmiset siten, että ihon sävy on pehmeä. Toiminnon vaikutuksen huomaat selvimmin silloin, kun kuvaat lähikuvaa. Jos taustassa tai muualla kuvassa on samoja värisävyjä, nekin pehmenevät. Jos valoa ei ole riittävästi, toiminnon vaikutus saattaa jäädä vähäiseksi. Valitse ensin toimintatilaksi videokuvaus tai valokuvaus. 1) Paina ohjauspainiketta keskeltä, niin näyttöön tulee kuvake (1). 2) Valitse pehmeiden ihonsävyjen kuvake painamalla ohjauspainikkeella alas. Kuvake vilkkuu oranssina ja jää sitten valkoiseksi. Jos zoomin suurennus on 10x tai alle, kamera säätää automaattisesti käyttöön suurennuksen 10x. Kuvake vilkkuu oranssina ja jää sitten valkoiseksi. Toiminto pois käytöstä Toiminto pois käytöstä 1) Valitse uudestaan telemakro-kuvake. 1) Valitse uudestaan pehmeiden ihonsävyjen kuvake. Toiminto kytkeytyy pois käytöstä, jos käytät OFF/ON-kytkintä, valitset toimintatilan valitsimella muun kuin video- tai valokuvauksen tai säädät zoomin suurennukseksi alle 10x. Vastavalon korjaus Vastavaloisuus tarkoittaa tilannetta, jossa valo tulee kuvauskohteen takaa. Tällöin kohde tallentuu liian tummana. Kamera pystyy korjaamaan vastavalon aiheuttamat virheet. Valitse ensin toimintatilaksi videokuvaus tai valokuvaus. 1) Paina ohjauspainiketta keskeltä, niin näyttöön tulee kuvake (1). 2) Valitse vastavalon korjauksen kuvake painamalla ohjauspainiketta oikealle. Kuvake vilkkuu oranssina ja jää sitten valkoiseksi. Toiminto pois käytöstä 1) Valitse uudestaan vastavalon korjauksen kuvake. Toiminto kytkeytyy pois käytöstä myös silloin, jos käytät OFF/ON-kytkintä tai valitset toimintatilan valitsimella muun kuin video- tai valokuvauksen. Kuva kirkastuu. 23

24 Tuulen kohinan vaimennus [BASIC > WIND CUT] Kuvauksen aikana mikrofoni saattaa tallentaa liikaa tuulen suhinaa. Vähennä tuulesta aiheutuvaa kohinaa tällä toiminnolla. Toiminnon tehoon vaikuttaa tuulen nopeus. Jos toiminto on käytössä voimakkaan tuulen aikana, stereovaikutelma saattaa heikentyä. Kun tuuli laantuu, stereovaikutelma palautuu kuuluviin. Perusasetus on ON. Valitse ensin toimintatilaksi videokuvaus. 1) Valitse BASIC >> WIND CUT >> ON. Toiminto pois käytöstä 1) Valitse BASIC >> WIND CUT >> OFF. Videokuvan kuvasuhde [BASIC > ASPECT] Valitse kuvasuhde, ennen kuin ryhdyt kuvaamaan. Valitse kuvasuhde sillä perusteella, millaisesta televisiosta aiot katsella ohjelmaa. 16:9-televisio Valitse ensin toimintatilaksi videokuvaus. 1) Valitse BASIC >> ASPECT >> 16:9. 4:3-televisio Valitse ensin toimintatilaksi videokuvaus. 1) Valitse BASIC >> ASPECT >> 4:3. 24

25 Kuvanvakain [ADVANCE > OIS] Kuvanvakain vähentää käsivaralta kuvattaessa kameran tärinän vaikutusta kuvaan. Kun otat valokuvia, kuvauspainikkeen painaminen puoliväliin lisää kuvanvakaimen toimintatehokkuutta (MEGA OIS). Jos kamera on kiinni jalustassa, kuvanvakain kannattaa kytkeä pois käytöstä. Kuvanvakain ei välttämättä toimi kunnolla seuraavissa tapauksissa: - käytät digitaalizoomia - kamerassa on lisälinssi - kamera tärisee paljon - seuraat kameralla liikkuvaa kuvauskohdetta. Valitse ensin toimintatilaksi videokuvaus tai valokuvaus.. 1) Valitse ADVANCE >> OIS >> ON. Toiminto pois käytöstä 1) Valitse ADVANCE >> OIS >> OFF. Yövärikuvaus [ADVANCE > NIGHT VIEW] Yövärikuvaus-toiminto korostaa värillisiä kohteita hämärässä. Kamera kannattaa kiinnittää jalustaan, jotta kuva olisi vakaa ja tarkka. Tallentunut ohjelma näyttää siltä, ikään kuin siitä puuttuisi yksittäisiä kuvia. Voit käyttää vain käsitarkennusta. Jos kuvaat valoisassa ympäristössä, näyttö saattaa vaalentua hetkeksi. Yökuvauksen aikana kennojen varautuminen kestää noin 25x tavallista kauemmin, jotta silmälle näkymättömät tummat kohteet tallentuisivat näkyvinä. Tästä syystä näkyviin saattaa tulla normaalisti näkymättömiä kirkkaita pisteitä, mutta se ei ole toimintahäiriö. Toiminto kytkeytyy pois käytöstä, jos käytät OFF/ON-kytkintä. Valitse ensin toimintatilaksi videokuvaus. 1) Paina ohjauspainiketta. Valitse ADVANCE >> NIGHT VIEW >> ON. Valikon sulkemisen jälkeen kameran käytössä on manuaalitarkennus. Tarkenna kohteeseen painamalla ohjauspainiketta vasemmalle tai oikealle. Seuraavissa tilanteissa paina ohjauspainiketta keskeltä kaksi kertaa, niin saat esiin käsitarkennuksen merkin. Tarkenna vasta sitten. - Valitset yövärikuvaukseen ON, vaikka siinä on jo asetus ON. - Olet vaihtanut toimintatilaa, kun yövärikuvausasetus on ON. Toiminto pois käytöstä 1) Valitse ADVANCE >> NIGHT VIEW >> OFF. 25

26 Kuvausohjelma [BASIC > SCENE MODE] Kamerassa on useita kuvausohjelmia, joissa on tietty suljinnopeus ja aukkoaika. Valitse ensin toimintatilaksi videokuvaus tai valokuvaus. 1) Laita AUTO/MANUAL/FOCUS-kytkin kohtaan MANUAL. Toiminto pois käytöstä 1) Valitse BASIC >> SCENE MODE >> OFF. Tai laita AUTO/MANUAL/FOCUS-kytkin kohtaan AUTO. 2) Valitse BASIC >> SCENE MODE >> [valitse haluamasi kuvausohjelma]. Lisätietoja! Urheilukuvaus Kuvataan urheilijaa tai muuta nopeasti liikkuvaa kohdetta. Muotokuvaus Henkilö erottuu taustasta selvästi. Hämäräkuvaus Tumma kuvausympäristö kirkastuu. Kohdevalokuvaus Kuvattava kohde on kohdevalossa esimerkiksi juhlissa tai teatterissa. Surffi- ja lumikuvaus Kuvattava kohde on erittäin kirkkaassa ympäristössä, kuten laskettelurinteessä tai rannalla. Urheilukuvaus Tallennetun kuvan hidastettu toisto ja toiston taukotila eivät näytä kameran tärähdyksen vaikutusta (vaikka kamera olisikin tärähtänyt). Normaalin toiston aikana kuva ei välttämättä ole vakaa. Vältä kuvaamista loistevalossa, elohopeavalossa ja natriumvalossa, koska silloin ohjelman valoisuus saattaa vaihdella. Jos kohde on voimakkaassa valossa tai kuvaat heijastavaa kohdetta, kuvassa saattaa näkyä pystysuoria valojuovia. Jos valaistus on riittämätön, urheilukuvausta ei voi käyttää. Näytössä vilkkuu. Näyttö saattaa välkkyä, jos kuvaat sisällä. Muotokuvaus Näyttö saattaa välkkyä, jos kuvaat sisällä. Siinä tapauksessa kannattaa kytkeä kuvausohjelmat pois käytöstä SCENE >> OFF. Hämäräkuvaus Erittäin tummat kohteet eivät välttämättä tarkennu kunnolla. Kohdevalokuvaus Jos kuvattava kohde on erittäin kirkas, kohde saattaa näkyä vaaleana ja sen ympäristö todella tummana. Surffi- ja lumikuvaus Jos kuvattava kohde on erittäin kirkas, kohde saattaa näkyä vaaleana. 26

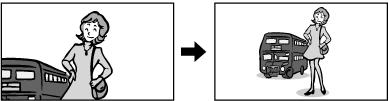

27 Käsitarkennus Jos kameran on kuvausolosuhteiden vuoksi vaikea tarkentaa automaattisesti kohteeseen, voit tarkentaa kameran itse. Valitse ensin toimintatilaksi videokuvaus tai valokuvaus. 1) Laita AUTO/MANUAL/FOCUS-kytkin kohtaan MANUAL. Automaattitarkennus takaisin 1) Laita AUTO/MANUAL/FOCUS-kytkin kohtaan AUTO. 2) Laita AUTO/MANUAL/FOCUS-kytkin kohtaan FOCUS. Näyttöön tulee käsitarkennuksen tunnus [ MF]. 3) Tarkenna painamalla ohjauspainiketta vasemmalle tai oikealle. Jos tarkensit kameran lähellä olevaan kuvauskohteeseen (zoomi W-suunnassa) ja sen jälkeen zoomaat kauemmas, kohde ei välttämättä enää näy tarkkana. Valitse ensin haluamasi zoomaus, tarkenna vasta sen jälkeen! 27

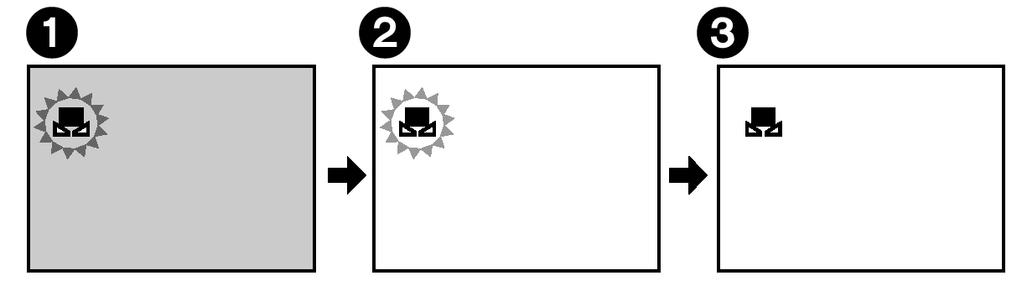

28 Valkotasapaino eli luonnolliset värit Valkotasapainon automaattisäätö saattaa muuttaa värit luonnottomiksi tietyissä valaistusympäristöissä. Silloin voit säätää valkotasapainoa itse. Jos aiot säätää sekä valkotasapainoa että aukkoa (himmennintä)/vahvistusta (gain), säädä ensin valkotasapaino. Jos kuvausolosuhteet muuttuvat, säädä valkotasapaino uudestaan. Valkotasapainon anturi tarkkailee kuvausympäristön valoa. Älä peitä anturia (1) kuvaamisen aikana, sillä silloin valkotasapaino ei säädy oikein. Valitse ensin toimintatilaksi videokuvaus tai valokuvaus. 1) Laita AUTO/MANUAL/FOCUS-kytkin kohtaan MANUAL. Automaattisäätö takaisin 1) Valitse ohjauspainikkeella kuvake AWB. Tai laita AUTO/MANUAL/FOCUS-kytkin kohtaan AUTO. Valkotasapainon käsisäätö 2) Valitse valkotasapainon kuvake [AWB] (tms.) painamalla ohjauspainiketta alaspäin. 1) Valitse vaiheessa 3 kuvake. Kohdista kamera johonkin valkoiseen. Valitse sitten kuvake painamalla ohjauspainiketta ylös. Kun merkki lakkaa vilkkumasta, asetus on valmis. 3) Valitse valkotasapainon asetus painamalla ohjauspainiketta vasemmalle tai oikealle. 1) AWB Automaattinen valkotasapainon säätö Vilkkuva kuvake Jos valittuna on käsisäätö: Viimeksi säädetty valkotasapaino on tallennettu muistiin. Asetus pysyy muistissa, kunnes teet säädön uudestaan. Jos tasapainoa ei voi säätää käsisäädön kautta: Valkotasapainoa ei voi säätää liian pimeässä. Käytä automaattisäätöä. Käsisäädön tekemisen aikana: Kuvake lakkaa vilkkumasta ja jää näyttöön, kun asetus on valmis. Mustan tasapainon säätö 2) Sisäkuvaus 3) Ulkokuvaus 4) Käsisäätö Hehkulamppu, halogeenivalo Kirkas sää Elohopealamppu, natriumvalo, eräät loistevalaisimet, erikoisvalaistukset (esim. häävastaanotto hotellissa, esiintymislavan kohdevalot, auringonnousu- ja lasku) Kameran 3 CCD-kennon ominaisuuksiin kuuluu, että se säätää automaattisesti mustan värin asetuksen samalla, kun sinä säädät valkotasapainon käsisäädöllä. Kun kamera säätää mustaa väriä, näyttö muuttuu mustaksi. Mustan säätöä ei voi tehdä itse. 1) Mustan tasapainon säätö kesken (vilkkuu) 2) Valkotasapainon säätö kesken (vilkkuu) 3) Säädöt valmiit (merkki jää palamaan). 28

29 Sulkimen ja aukon käsisäätö Suljinnopeus Aukko Säädä, jos kuvaat nopeasti liikkuvaa kohdetta. Säädä, jos näyttö on liian kirkas tai tumma. Valitse ensin toimintatilaksi videokuvaus tai valokuvaus. 1) Laita AUTO/MANUAL/FOCUS-kytkin kohtaan MANUAL. Kuvake tulee näkyviin automaattisesti. Jos haluat säätää molemmat arvot itse, säädä ensin suljin, sitten aukko/vahvistus. Automaattiasetukset takaisin 1) Laita AUTO/MANUAL/FOCUS-kytkin asentoon AUTO. Esimerkkejä arvoista 2) Valitse suljinnopeuden tai aukon/vahvistuksen arvo (esim. [1/50] tai [F2.0, 0 db]) painelemalla ohjauspainiketta alaspäin. Jos kuvaat nopeasti liikkuvaa kohdetta ja haluat katsella otoksia valokuvina. Golf ja tennis: 1/500-1/2000 Lentopallo: 1/100-1/350 Nopeat veneet: 1/500-1/1000 3) Säädä haluamasi arvo painelemalla ohjauspainiketta vasemmalle tai oikealle. Suljinnopeuden käsisäätö 1) Suljinnopeudet 1/50-1/8000 sek. videokuvaus 1/2-1/2000 sek. valokuvaus Suljin toimii nopeimmin lähellä arvoa 1/8000 (1/2000). 2) Aukko CLOSE (kiinni), F16... F2,0, OPEN Mitä lähempänä arvoa OPEN aukon arvo on, sitä kirkkaampi kuvasta tulee. 3) Vahvistus (gain) 0 db db Jos arvo ei ole OPEN, et voi säätää vahvistusta. db tarkoittaa vahvistuksen (gain) määrää. Vältä kuvaamista loiste-, elohopea- ja natriumvalossa, koska silloin toistettavan kuvan värit ja kirkkaus saattavat vaihdella. Jos lisäät suljinnopeutta, herkkyys vähenee ja vahvistus (gain) kasvaa automaattisesti, mistä saattaa aiheutua näyttöön kohinaa (harsomainen pikselikuvio). Jos kohde oli kirkas tai heijastava kuvauksen aikana, tallennetta katsellessasi saatat nähdä kuvassa pystysuoria valojuovia. Se ei ole toimintahäiriö. Normaalin toiston aikana kuvauskohteiden liikkeet eivät välttämättä toistu sujuvasti. Jos kuvaat erittäin kirkkaassa ympäristössä, näytön väri saattaa muuttua tai välkkyä. Säädä silloin suljinnopeudeksi 1/50 tai 1/100. Aukon/vahvistuksen käsisäätö Mitä suurempi vahvistus, sitä enemmän näytössä on kohinaa. Tietyt zoomausarvot estävät aukkoarvon (himmentimen arvon) näkymisen. 29

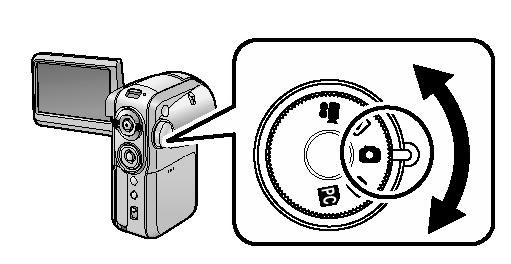

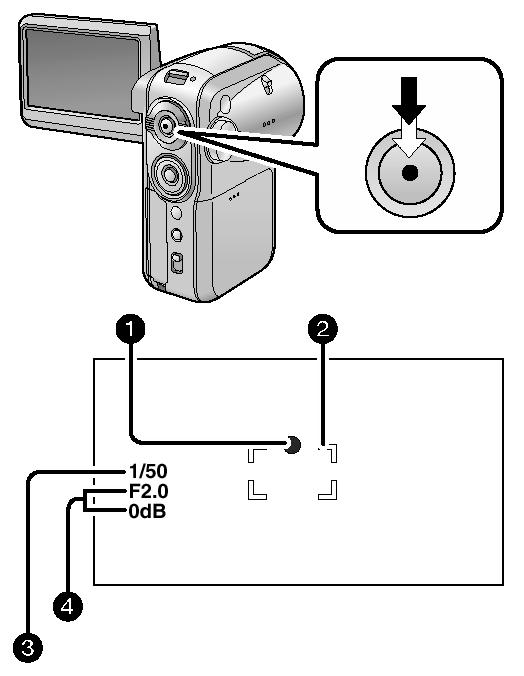

30 VALOKUVAAMINEN Valokuvaaminen Valitse ensin toimintatilaksi valokuvaus. Linssinsuoja avautuu automaattisesti. 1) Paina kuvauspainike puoliväliin, niin kamera tarkentaa kohteeseen (vain AUTO-automaattitarkennuksessa). 1) Suljinmerkki 2) Tarkennusalue 3) Suljinnopeus 4) Aukko/vahvistus Suljin- ja aukkoarvot ovat vakiot. Kamera tarkentaa kohteeseen automaattisesti. Kun painat kuvauspainikkeen puoliväliin, suljinmerkki muuttuu seuraavasti: Valkoinen valo vilkkuu > tarkentaa Vihreä valo syttyy + kaksi äänimerkkiä > tarkennus valmis Ei merkkiä + kaksi äänimerkkiä neljästi > tarkennus epäonnistui Jos et paina kuvauspainiketta painiketta puoliväliin, vaan suoraan pohjaan: Vihreä valo syttyy > tarkennus on valmis, hyväkuva voidaan ottaa Valkoinen valo syttyy > tarkennus melkein valmis Jos kohdassa [OIS] on asetus [ON], kuvanvakain on tehokkaampi (näkyvissä merkintä MEGA). 2) Paina kuvauspainike pohjaan. Kamera ottaa kuvan. Valokuvaan ei voi liittää ääntä. Kun kortin käyttövalo ACCESS palaa, kamera käyttää muistikorttia. Älä käännä toimintatilan valintakiekkoa tai laita / poista korttia. Jos muistikortin lukko on LOCK-asennossa, sille ei voi tallentaa kuvia. Tällä kameralla otetut kuvat eivät välttämättä näy toisessa laitteessa. Toinen laite saattaa heikentää tällä kameralla otettujen kuvien laatua. Jos kohdassa PICT QUALITY on asetus, kuvassa saattaa kuvan tarkastelun aikana näkyä pikselöitymistä (mosaiikkikuviota). Jos kohdassa PICTURE SIZE on jokin muu asetus kuin 640, kamera käyttää megapikselikuvausta. Näin vältyt epätarkoilta kuvilta Näytön tiedot valokuvaamisen aikana Jos zoomaat kohteeseen tarkkuudella 4x - 10x, kamerakäden vähäisetkin liikahdukset täräyttävät kuvaa helposti. Kannattaa pienentää zoomia ja mennä lähemmäs kuvauskohdetta. Kiinnitä kamera jalustaan. Ota kuvat kauko-ohjaimella. 1) Valokuvien laatu 2) Valokuvan koko 3) Näin monta valokuvaa voidaan vielä ottaa (Jos valokuvia ei voi ottaa, [R0] vilkkuu punaisena) 30

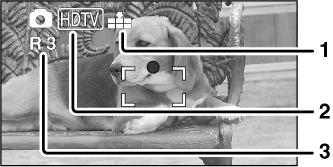

31 Valokuvien koon määritys [BASIC > PICTURE SIZE] 1) Valitse BASIC >> PICT SIZE >> valitse. [2048] 2408 x 1512 [1280] 1280 x 960 [640] 640 x 480 [HDTV] 1920 x 1080 (kuvasuhde 16:9) Perusasetuksena on HDTV. HDTV-kuvan reunat saattavat jäädä tulostumatta. Tarkasta se ennen isoa tulostusmäärää. Jos tulostimessa on reunat pois leikkaava toiminto, ota se pois käytöstä (ohjeet tulostimen käyttöohjeessa). Valokuvien laadun määritys [BASIC tai ADVANCE > PICT QUALITY] 1) Valitse BASIC >> PICT QUALITY >> valitse. Erittäin hyvä kuvanlaatu. Normaali kuvanlaatu. Suljinmerkki Suljinmerkki ei näy, jos käytössä on käsitarkennus (manuaalitarkennus). Jos kohteeseen on vaikea tarkentaa, käytä mieluummin käsitarkennusta. Voit ottaa kuvan muistikortille, vaikka suljinmerkki ei tulisikaan näkyviin. Muista kuitenkin, että silloin kuva saattaa olla epätarkka. Suljinmerkki ei tule näkyviin tai sen näkyminen on epävarmaa seuraavissa tilanteissa: - Zoomausaste on suuri. - Kamera tärisee. - Kohde liikkuu. - Valo tulee kuvauskohteen takaa. - Maisemassa on sekä lähellä että kaukana olevia kohteita. - Kuvauskohde on tumma. - Kuvauskohteessa on kirkas kohta. - Kuvauskohteessa on vain vaakalinjoja. - Kuvauskohteessa on huono kontrasti. Tarkennusalue Jos tarkennusalueessa näkyy kuvauskohteen edessä tai takana kontrastiltaan selvästi erillinen alue, kamera ei välttämättä pysty tarkentamaan kohteeseen. Siirrä kameraa niin, että kontrastiltaan poikkeava alue ei ole tarkennusalueessa. Sulkimen äänen liittäminen kuvaan 1) Valitse ADVANCE >> SHTR EFFECT >> ON. 31

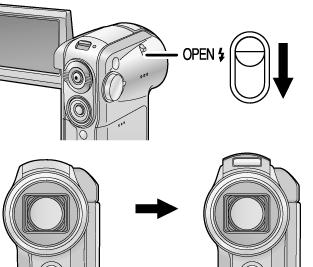

32 VALOKUVAAMISEEN LIITTYVÄT TOIMINNOT Kameran oma salama [ADVANCE > FLASH] Käytä kameran kiinteää videosalamaa, jos otat valokuvia pimeässä. Valitse ensin toimintatilaksi valokuvaus. 1) Avaa salama työntämällä OPEN-kytkintä. 2) Valitse ADVANCDE >> FLASH >> tai. Jos valitset A-salaman, kamera tarkkailee kuvausympäristön valoisuutta ja käyttää salamaa vain tarvittaessa. Salama pois käytöstä Punasilmäisyyden poisto [ADVANCE > REDEYE] 1) Sulje salama. Paina sitä sormilla, kunnes se asettuu napsahtaen paikalleen. 1) Valitse ADVANCE >> RED EYE >> ON. Älä peitä tai paina salamaa, kun pidät kiinni kamerasta. Sulje salama, jos et aio käyttää sitä. Vaikka salama olisi suljettu, kamera tarkkailee salaman käyttötarvetta kuvausympäristön kirkkauden perusteella. Jos se päättää, että salaman käyttö on välttämätöntä, näyttöön tulee keltaisena vilkkuva. Jos näytössä on tai salamaa voi käyttää. Jos merkki vilkkuu tai sitä ei ole, salamaa ei voi käyttää. Salaman vaikutusetäisyys on noin 1-2 m pimeässä. Jos kuvausetäisyys ylittää 2 m, salamakuvasta tulee tumma tai punertava. Jos käytössä on A-salama ja säädät suljinnopeutta sekä aukkoarvoa / vahvistusta (gain), näytössä oleva A-merkki saattaa hävitä eikä salama välttämättä syty. Salaman käytön aikana kamera muuttaa 1/750 s tai sitä nopeamman suljinnopeuden arvoon 1/500 s. Hämärässä kuvauskohde saattaa muuttua epätarkaksi. Säädä tarkennus itse. Jos salama leimahtaa vasten valkoisesta kuvaustaustaa, kuvasta saattaa tulla tumma. Lisälinssi (lisävaruste) saattaa peittää salaman, jolloin kuvan reunoihin tulee tummaa (vinjetoituminen). Pidä salama suljettuna, jos käytät kameraa tilassa, jossa salaman käyttö on kiellettyä. Kuvausolosuhteet vaikuttavat siihen, tuleeko kuvaan punasilmäisyyttä. Salaman kirkkauden säätö [ADVANCE > FLASH LEVEL] 1) Valitse ADVANCE >> FLASH LEVEL >> [arvo]. Ympäristö kirkas (näyttöön tulee tai ). Normaali (näyttöön tulee tai ). Ympäristö himmeä (näyttöön tulee tai ). 32

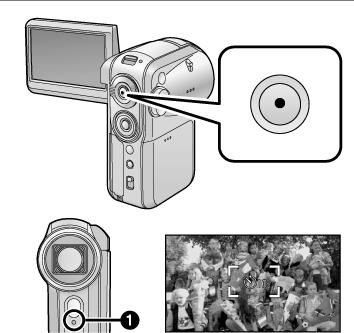

33 Itselaukaisin Kamera osaa ottaa valokuvia muistikortille itselaukaisimen avulla. Valitse ensin toimintatilaksi valokuvaus. 1) Paina ohjauspainiketta keskeltä, niin näkyviin tulee toimintokuvake. 2) Valitse itselaukaisimen kuvake painamalla ohjauspainiketta vasemmalle. Kuvake vilkkuu oranssina ja muuttuu valkoiseksi. Joka painalluksella muuttuu itselaukaisimen toimintatila: 10 sek > 2 sek > pois käytöstä. O 10 O 2 kamera ottaa kuvan 10 sekunnin kuluttua kuvauspainikkeen painamisesta kamera ottaa kuvan 2 sekunnin kuluttua kuvauspainikkeen painamisesta 3) Paina kuvauspainiketta. Merkkivalo ja itselaukaisimen merkki vilkkuvat viiveen ajan. Kuvan ottamisen jälkeen itselaukaisin kytkeytyy pois käytöstä. 1) merkkivalo Jos pysäytät kuvauspainikkeen puoliväliin, kamera tarkentaa kohteeseen. Se ottaa kuvan, kun painat painikkeen pohjaan. Jos painat kuvauspainikkeen pohjaan pysäyttämättä sitä puoliväliin, kamera tarkentaa kohteeseen juuri ennen kuvan ottoa. Toiminnon keskeyttäminen 1) Paina MENU-painiketta, kun kamera laskee viivettä. Toiminto kytkeytyy pois käytöstä myös silloin, jos käytät OFF/ON-kytkintä tai toimintatilan valitsinta. Kuvan ottamiseen saattaa kulua asetettua viivettä kauemman, jos kohteeseen tarkentaminen kestää kauan. 2 sekunnin viiveen käyttö on hyvä keino estää kameraa tärähtämästä esimerkiksi silloin, kun kamera on jalustalla. 33

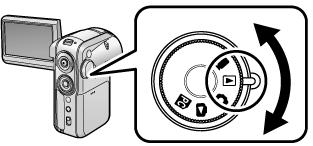

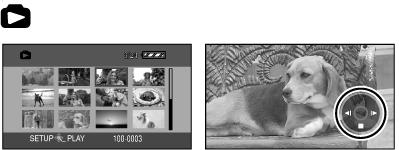

34 Videon katselu OTOKSIEN TARKASTELU JA KÄSITTELY Hidastettu toisto 1) Valitse ensin toimintatilaksi videon katselu. Linssinsuoja sulkeutuu automaattisesti. Näytössä näkyy enintään 12 videotiedoston esikatselukuvat. 2) Valitse toistettava kohde ohjauspainikkeella (vas, oik, ylh, alh). 1) Tiedoston numero 2) Vierityspalkki Valitun tiedoston ympärillä on punainen kehys. Jos otoksia on yli 12, pääset seuraavalle sivulle ohjausnapilla. Jos pidät painikkeen painettuna (ylös, alas), kamera selaa numeroita ja siirtää vierityspalkkia, mutta ei vielä muuta ruudussa näkyvää näkymää. Kun irrotat otteesi painikkeesta, näkyviin tulee se sivu, jonka valitsit pikaselauksella. 3) Paina ohjauspainiketta keskeltä. Valittu esikatselukuva peittää ruudun kokonaan. Toimintokuvake tulee näkyviin. 1) Päiväys/kellonaika näyttävät tallennuksen alkamishetken, joten se ei muutu videon katselun aikana. 4) Ohjaa toistoa ohjauspainikkeella kuvakkeen perusteella. /II toisto / tauko I kuvapikakelaus taaksepäin (pidä painettuna) I kuvapikakelaus eteenpäin (pidä painettuna) toiston lopetus ja esikatselukuvien palautus Kun painat kerran (I, I), voit siirtyä edellisen tai seuraavan tiedoston alkuun. Pikakelauksen aikana ääni ei kuulu. Jos tiedosto on lyhyt, sitä ei välttämättä voi toistaa. Toisto kuva kerralla Toistonopeus on noin 1/5 normaalista toistonopeudesta. 1) Keskeytä videon toisto painamalla ohjauspainiketta ylös. 2) Pidä painettuna ohjauspainike oikealle (toisto eteenpäin). Pidä painettuna ohjauspainike vasemmalle (toisto taaksepäin). Normaali toisto jatkuu, kun painat ohjauspainiketta ylös. Ääni ei kuulu. Video toistuu kuva kerralla. 1) Keskeytä videon toisto painamalla ohjauspainiketta ylös. 2) Painele ohjauspainiketta oikealle (toisto eteenpäin). Painele ohjauspainiketta vasemmalle (toisto taaksepäin). Kuva vaihtuu joka painalluksella. Normaali toisto jatkuu, kun painat ohjauspainiketta ylös. 34

35 Äänenvoimakkuuden säätö Säädä ohjelman toiston aikana kaiuttimien tai kuulokkeiden (lisävaruste) äänenvoimakkuutta. 1) Käännä äänenvoimakkuuden säädintä. + kovempaa - hiljempaa Merkki häviää näytöstä itsekseen voimakkuudensäädön jälkeen. Ohjelman valinta päivämäärän perusteella [PLAY SETUP > PLAYMODE > BY DATE] 1) Paina MENU. Valitse ohjauspainikkeella PLAY SETUP >> PLAY MODE >> BY DATE. Jos valitset VIEW ALL, kamera toistaa kaikki videot järjestyksessä. (Näkyvissä on P ALL). 2) Valitse ohjauspainikkeella (ylös/alas) päivämäärä. Paina ohjauspainiketta keskeltä. Kun käynnistät yhden videon toiston, kamera toistaa sen jälkeen kaikki muut samana päivänä kuvatut videot. (Näkyvissä esim. P 01). Uusintatoisto [PLAY SETUP > REPEAT PLAY] 1) Paina MENU. Valitse ohjauspainikkeella PLAY SETUP >> REPEAT PLAY >> ON. Nuolimerkki näkyy esikatselu- ja koko ruudun näytössä. Muista kytkeä toiminto pois käytöstä OFF, kun et enää tarvitse sitä. Toiston keskeytyskohdan tallennus [PLAY SETUP > RESUME PLAY] 1) Paina MENU. Valitse ohjauspainikkeella PLAY SETUP >> RESUME PLAY >> ON. Voit keskeyttää videon toiston, ja esikatselukuvaan tulee R merkiksi siitä, että keskeytyskohta on muistissa. Toisto jatkuu keskeytyskohdasta, kun käynnistät toiston. Jos SD-kortin kirjoituslukko on LOCK-asennossa, tähän kohtaan vaihtuu automaattisesti asetus OFF. Tämä kamera toistaa MPEG2-formaatin mukaisia tiedostoja. Kameran toiminta perustuu SD-Video -standardiin. Kamera ei välttämättä toista tai se heikentää muilla kameroilla kuvattuja tai luotuja tiedostoja. Vastaavasti muut kamerat eivät välttämättä toista tai ne toistavat huonommin tällä kameralla kuvatut tiedostot. Noin alle kahden sekunnin videotiedostoja ei voi toistaa. Toistokelvottoman tiedoston esikatselukuva on sinivalkoinen. 35

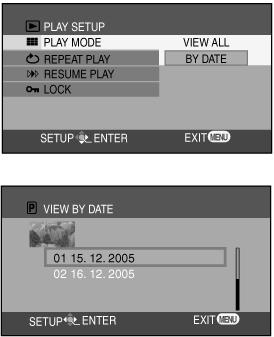

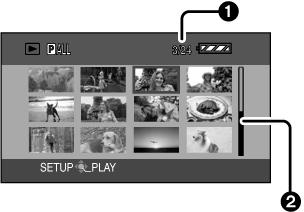

36 Valokuvien katselu 1) Valitse ensin toimintatilaksi valokuvan katselu. Linssinsuoja sulkeutuu automaattisesti. Näytössä näkyy enintään 12 valokuvan esikatselukuvat. 2) Valitse toistettava kohde ohjauspainikkeella (vas, oik, ylh, alh). 1) Kuvan numero 2) Vierityspalkki Valitun kuvan ympärillä on punainen kehys. Jos kuvia on yli 12, pääset seuraavalle sivulle ohjausnapilla. Jos pidät painikkeen painettuna (ylös, alas), kamera selaa numeroita ja siirtää vierityspalkkia, mutta ei vielä muuta ruudussa näkyvää näkymää. Kun irrotat otteesi painikkeesta, näkyviin tulee se sivu, jonka valitsit pikaselauksella. 3) Paina ohjauspainiketta keskeltä. Valittu kuva peittää ruudun kokonaan. Toimintokuvake tulee näkyviin. 4) Ohjaa toistoa ohjauspainikkeella kuvakkeen perusteella. /II kuvaesityksen käynnistys / tauko (kuvien toisto numerojärjestyksessä)* I edellinen kuva I seuraava kuva toiston lopetus ja esikatselukuvien palautus *Valittavissa vain, jos SLIDE SHOW on valittu käyttöön (s. 36). Kuvaesitys [PLAY MODE > SLIDE SHOW] 1) Paina MENU-painiketta. Valitse ohjauspainikkeella PLAY SETUP >> PLAY MODE >> SLIDE SHOW. Kuvaesitystä ei voi käynnistää, jos valittuna on PICTURE. Kameran toiminta täyttää Japanin elektroniikka- ja informaatioteknologian yritysten liiton JEITAn (Japan Electronics and Information Technology Industries Association) laatimat kameratiedostoja koskevat DCF-standardit (Design rule for Camera File system). Tämä kamera käsittelee JPEG-kuvia. Joitakin JPEG-kuvia kamera ei pysty näyttämään. Jos kamera näyttää kuvaa, jonka ominaisuudet eivät vastaa vaatimuksia, kansion/tiedoston nimi ei välttämättä näy kunnolla. Videokamera saattaa toimia huonosti tai jättää toistamatta ohjelmaa, joka on tallennettu tai laadittu toisella laitteella. Vastaavasti jokin toinen laite ei välttämättä näytä tällä kameralla otettuja kuvia. Älä käännä toimintatilan valitsinta kuvaesityksen aikana. Kun kortinkäytön merkkivalo palaa, älä laita / poista korttia. Tiedoston avaamisnopeuteen vaikuttaa tiedoston pikselimäärä. Jos yrität avata kuvaa, jonka formaatti on kameralle tunnistamaton tai tiedostorakenne on viallinen, koko näyttö muuttuu harmaaksi ja varoitukseksi saattaa tulla teksti UNABLE TO PLAY CARD eli ei voi toistaa korttia. Jos katselet kuvaa, joka on otettu toisella laitteella, päiväys ja kellonaika eivät näytä kuvan todellista ottamishetkeä. Jos katselet kuvaa, joka on otettu toisella laitteella, kuvan koko ja tämän kameran näyttämä kokotieto eivät välttämättä vastaa toisiaan. 36

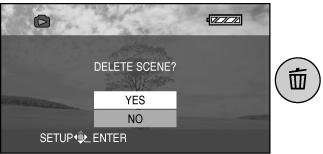

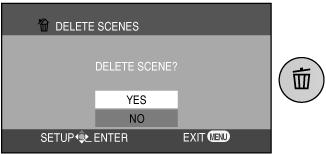

37 Videon tai valokuvan poistaminen muistikortilta [DELETE] Poistettua kuvaa ei saa takaisin. Valitse ensin toimintatilaksi videon katselu tai valokuvien katselu. Poistettavien otosten valinta esikatselukuvista Otosten poistaminen yksi kerrallaan 1) Paina MENU. Valitse ohjauspainikkeella DELETE >> SELECT tai ALL. 1) Paina roskasäiliö-painiketta kuvan / videon katselun aikana. SELECT: Tiedostot näkyvät esikatselukuvina. ALL: Jatka vaiheeseen 4. 2) Kun näyttöön tulee vahvistuspyyntö, valitse YES ja paina ohjauspainiketta. 2) Valitsit SELECT vaiheessa 1: Valitse poistettava tiedosto ohjauspainikkeella. Paina sitten ohjauspainiketta keskeltä. Jos haluat lopettaa kuvien poistamisen, valitse NO. Valitun tiedoston ympärillä on keltainen kehys. Voit perua valinnan painamalla uudestaan. Voit valita sivulta enintään 12 kohtaa. Toisella laitteella otetun kuvan poistaminen 3) Valitsit SELECT vaiheessa 1: Paina roskasäiliö-painiketta. Jos et vaiheessa 2 valinnut mitään, kamera hävittää punaisella kehyksellä ympäröidyn tiedoston. Vaikka toisella laitteella otettua kuvaa (muuta kuin JPEG-kuvaa) ei voi katsella tässä kamerassa, sen voi ehkä poistaa tällä kameralla. 4) Kun näyttöön tulee vahvistuspyyntö, valitse YES ja paina ohjauspainiketta keskeltä. Jos haluat lopettaa kuvien poistamisen, valitse NO. Älä avaa poiston aikana korttipaikkaa. Poisto keskeytyy. Sinivalkoisena näkyvää esikatselukuvaa ei voi poistaa. Suojattua tiedostoa ei voi poistaa. Jos kortin kirjoituslukko on LOCK-asennossa, siltä ei voi poistaa tiedostoja. Jos kuvaamisen aikana näyttöön tulee CARD FULL eli kortti täynnä, poista tarpeettomia tiedostoja. Jos et halua poistaa yhtään kuvaa, vaihda kortti. Kaikkien kuvien poisto kerralla saattaa kestää kauan. Varmista, että akku riittää, tai käytä verkkojohtoa. Jos poistat kaikki DCF-standardien mukaiset kuvat, tiedostoihin liittyvät tiedot häviävät. 37

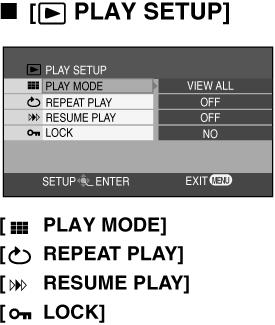

38 Tiedostojen suojaus [PLAY SETUP > LOCK] Suojaus estää tiedoston poistamisen roskakori-kuvakkeen kautta, mutta muistikortin alustus (formatointi) hävittää lopullisesti myös suojatut tiedostot. Valitse ensin toimintatilaksi videoiden katselu tai valokuvien katselu. 1) Paina MENU. Valitse ohjauspainikkeella Valitse PLAY SETUP >> LOCK >> YES. Sinivalkoisena näkyvää esikatselukuvaa ei voi poistaa. Jos kortin kirjoituslukko on LOCK-asennossa, siltä ei voi poistaa tiedostoja. 2) Valitse tiedosto ohjauspainikkeella. Paina sitten ohjauspainiketta keskeltä. Suojatun tiedoston viereen tulee avaimen kuva (1). Voit poistaa suojauksen painamalla ohjauspainiketta uudestaan. 3) Vahvista tekemäsi suojaukset painamalla MENU. Muistikortin alustus [SETUP > FORMAT CARD] Alustus (formatointi) tuhoaa kortilla olevat kuvat ja muut tiedot peruuttamattomasti. Kuvia ja tietoja ei voi palauttaa. Muista tallentaa kaikki talteen haluamasi kuvat esimerkiksi tietokoneen kovalevylle ennen kuin alustat muistikortin! Siirtoa varten tarvitset MotionSD STUDIO-ohjelman (s. 50). Valitse toimintatilaksi videokuvaus, valokuvaus, videokuvien katselu tai valokuvien katselu. 1) Paina MENU. Valitse ohjauspainikkeella Valitse SETUP >> FORMAT CARD >> YES. 2) Kun näyttöön tulee vahvistuspyyntö, valitse YES ja paina ohjauspainiketta. Formatoi kortti tässä kamerassa. Jos kortti on formatoitu toisessa laitteessa, kuten tietokoneessa, kortin käyttö on hidasta tai et välttämättä voi käyttää korttia lainkaan. Älä sammuta kameraa formatoinnin aikana. Varmista, että akku riittää, tai käytä verkkojohtoa. Formatoinnin kesto on korttikohtaista. Jos kortin kirjoituslukko on LOCK-asennossa, siltä ei voi poistaa tiedostoja. Älä poista korttia kesken formatoinnin. Voit keskeyttää alustuksen valitsemalla NO. 38

39 DPOF-asetukset: tulostustiedot [PLAY SETUP > DPOF SET] DPOF (Digital Print Order Format) on järjestelmä, jonka avulla kameran käyttäjä voi liittää yksittäisiin kuvatiedostoihin tietoja kuvien tulostustavasta. Tiedot tallentuvat muistikortille. Tietoja voidaan myöhemmin hyödyntää DPOFtulostuslaitteessa. Valitse ensin toimintatilaksi valokuvien katselu. 1) Paina MENU. Valitse ohjauspainikkeella Valitse PLAY SETUP >> DPOF SET >> SET. Tulostustietojen poistaminen 1) Paina MENU. Valitse ohjauspainikkeella Valitse PLAY SETUP >> DPOF SET >> CANCEL ALL. 2) Valitse tiedosto ohjauspainikkeella. Paina sitten ohjauspainiketta keskeltä. Näytössä on tulosteiden lukumäärä (1). 3) Valitse tulosteiden lukumäärä painamalla ohjauspainiketta ylös tai alas. Kun näyttöön tulee vahvistuspyyntö, valitse YES ja paina ohjauspainiketta. DPOF (Digital Print Order Format) on järjestelmä, jonka avulla kameran käyttäjä voi valita tulostettavat kuvat, määrittää tulostettavien kuvien lukumäärän ja valita päivämäärätulostuksen käyttöön/pois käytöstä. Tulostimen tulee olla DPOF-yhteensopiva. Voit määrittää 999 tiedoston DPOF-asetukset. Muilla laitteilla määritetyt DPOF-asetukset eivät välttämättä näy tässä laitteessa. Tallennuspäivää ei voi tulostaa kuviin, jos niille on määritetty DPOF-asetus. Jos kortin kirjoituslukko on LOCK-asennossa, siltä ei voi poistaa tiedostoja. Voit valita (Valitsemasi tulostemäärä tulostuu, kun valitset tulosteiden määrän tulostimella, joka tukee DPOF-toimintoa). Voit määrittää samalla kerralla monen kuvan tulostustiedot. Voit perua toiminnon valitsemalla tulostuslukumääräksi [0]. 4) Paina MENU. 39

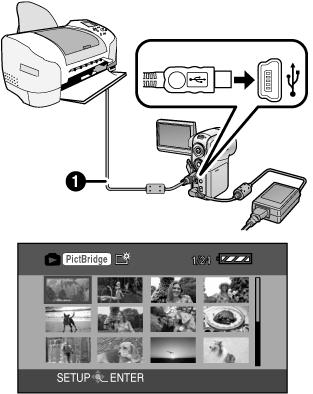

40 PictBridge-suoratulostus Voit tulostaa kuvat suoraan PictBridge-yhteensopivalla tulostimella. Lue lisäohjeita tulostimen käyttöoppaasta. Kytke verkkojohto. Valitse toimintatilaksi valokuvien katselu. 1) Avaa liittimien suojakansi. Kytke USB-kaapeli (mukana, 1) kameraan ja tulostimeen. Työnnä liittimet tarpeeksi syvälle. Näyttöön tulevat tiedostojen esikatselukuvat. Jos kamerassa ei ole muistikorttia, PICTBRIDGEteksti ei tule näkyviin etkä voi tulostaa kuvia. Jos kameran ja tulostimen kytkentä on huono, PictBridge-teksti vilkkuu noin minuutin. Tarkista kytkentä ja tulostimen toiminta. Käytä vain mukana toimitettua USB-kaapelia. 2) Valitse tulostettava kuva ohjauspainikkeella. Paina ohjauspainiketta keskeltä. Näkyviin tulee kuvien lukumäärä. 3) Määritä tulosteiden lukumäärä ohjauspainikkeella (ylös/alas). Paina ohjauspainiketta keskeltä. Voit valita enintään 9 tulostetta. Peru toiminto valitsemalla lukumääräksi [0]. Voit määrittää 12 kuvan tiedot kerrallaan / sivu toistamalla vaiheet 2 ja 3. 4) Paina MENU. 5) Valitse DATE PRINT. Paina ohjauspainiketta oikealle. Määritä päiväystulostus. Määritä tulostuspäiväys käyttöön (ON) tai pois käytöstä (OFF). Jos tulostin ei tunne päiväyksen tulostusta, et voi käyttää tätä toimintoa. 6) Valitse PAPER SIZE. Paina ohjauspainiketta oikealle. Määritä tulostuspaperin koko. STANDARD 4x5 INCH 5x7 INCH 4x6 INCH A4 Tulostimen asetus 4x5 tuumaa (L) 5x7 tuumaa (2L) 4x6 tuumaa (postikortti) A4 Et voi valita paperikokoa, jota tulostin ei tunnista. 7) Valitse PAPER LAYOUT. Paina ohjauspainiketta oikealle. Määritä kehysten tulostus. STANDARD Tulostimen asetus Ei kehyksiä Kehykset Et voi valita asetusta, jota tulostin ei tunnista. 8) Käynnistä tulostus: Valitse PRINT. Paina ohjauspainiketta oikealle. Valitse YES. Sulje PictBridge-suoratulostustoiminto irrottamalla USB-kaapeli sen jälkeen, kun kuvat ovat tulostuneet. 40

41 Voit keskeyttää tulostamisen Paina ohjauspainiketta alaspäin. Näyttöön tulee vahvistuspyyntö. Jos valitset YES, asetukset valikoituvat pois käytöstä ja näyttöön palautuvat esikatselukuvat. Jos valitset NO, vaiheessa 5 ja 7 tehdyt asetukset jäävät voimaan ja näyttöön palautuvat esikatselukuvat. Vältä seuraavia toimintoja tulostamisen aikana (ne estävät tulostumisen kunnolla): - USB-kaapelin irrottaminen - kortin poistaminen - toimintatilan valitsinkiekon käyttö - virran poiskytkeminen. Tarkista tulostimen asetukset: paperikoko, tulostuslaatu jne. Jos kuvaa ei voi katsella kamerassa, et voi tulostaa sitä. Kun kamera on kytkettynä tulostimeen, et voi käyttää DPOF-asetuksia. 41

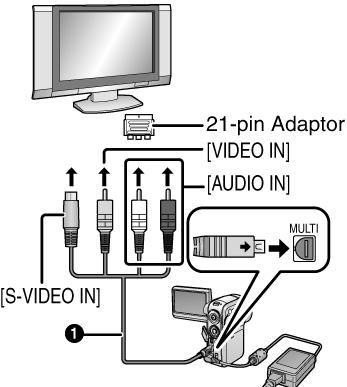

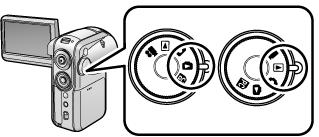

42 Tiedostojen katselu television kautta Valmistelu Laita kameraan SD-kortti. 1) Avaa liittimien suojakansi. Kytke MULTI-kaapeli (mukana, 1) kameran MULTI-liittimeen ja televisioon. Työnnä liittimet tarpeeksi syvälle. Jos televisiossa ei ole AV-tuloliittimiä vaan pelkästään scart-liitin, tarvitset 21-nastaisen scart-sovittimen. Jos televisiossa on tuloliitin s-videosignaalille, tee s-videokytkentä. Se näyttää kuvat paremmin. (Tee silti lisäksi video/audiokytkentä). Käytä verkkojohtoa. 2) Kytke kamera toimintatilaan. Valitse toimintatilaksi kuvien katselu tai videoiden katselu. 3) Kytke televisio toimintatilaan. Valitse oikea kanava. Kanava on yleensä samanniminen kuin se liitin, johon kytkit kameran. 4) Käynnistä tiedostojen toisto kamerasta. Kuva ja ääni toistuvat televisiosta. Jos kuva tai ääni eivät toistu televisiosta Tarkista, että liittimet ovat tarpeeksi syvällä. Tarkista kytkennät. Et voi katsella SD-kortilta videoita television SD-kortinlukijan kautta. Tarkista television kanava (ohjeet television käyttöohjeessa). 42

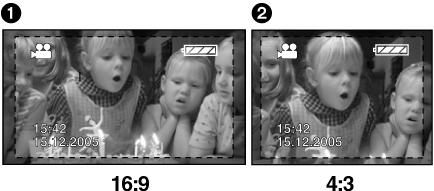

43 4:3-televisio Jos video on kuvattu kuvasuhteeseen 16:9 (kameran videokuvausvalikossa [ASPECT] asetus [16:9]) tai valokuvat on otettu vastaavalla kuvasuhteella (kameran valokuvausvalikossa [PICTURE SIZE] asetus [HDTV]) ja ohjaat tiedoston 4:3-televisioon, niin kameran nestekidenäytössä kuva on venynyt pystysuunnassa. Siinä tapauksessa voit toistaa ne alkuperäisessä kuvasuhteessa muuttamalla valikkoasetusta. (Se, näkyykö kuva kunnolla televisiossa, riippuu television asetuksista ja toiminnoista. Ohjeita television käyttöohjeessa). 1) Paina MENU. Valitse ohjauspainikkeella Valitse SETUP >> TV ASPECT >> 4:3. Esimerkki: näin 16:9-kuva näkyy televisiossa. TV:n kuvasuhde 1) Kuvat venyvät pystysuunnassa. 2) Musta raita ylä- ja alareunassa. 3) Normaali kuva. 4) Musta raita joka reunassa. Videon katselu televisiosta Jotkin televisiot saattavat estää kuvan reunojen näkymisen. Se kannattaa muistaa kuvaustilanteessa. 1) 16:9 2) 4:3 Kameran tietueet televisioon Kameran näytössä näkyvät tietueet saat näkymään myös televisiossa. 1) Paina kauko-ohjaimen OSD-painiketta. Poista tietue painamalla uudestaan. Kameran näyttö ei muutu. 43

44 SD-KORTILTA DVD-TALLENTIMEEN Voit tallentaa SD-kortin kuvat DVD-tallentimen kiintolevylle tai DVD-RAM-levylle. DVD-tallennin ei välttämättä pysty tallentamaan kiintolevylle tai muualle videota (MPEG2). Tarkemmat tiedot DVD-tallentimen käyttöohjeessa. 1) Kytke kamerasta virta pois [OFF] ja ota SD-kortti. 2) Laita SD-kortti DVD-tallentimen SD-korttipaikkaan. Ohjeet tiedostojen siirtoon ovat DVD-tallentimen käyttöohjeessa. Kiinto- tai DVD-RAM-levylle tallentuvat kuvat muuttuvat DVD Video Recording -formaatin mukaisiksi. Muunnoksen jälkeen et voi pikakopioida niitä DVD-R-levylle tai SD-kortille MPEG2-formaatissa. 44

45 TIETOKONE Kun laitat mukana toimitetun CD-ROM-levyn tietkoneeseen, sen CD-asennusohjelmisto avautuu automaattisesti. Videoeditori MotionSD STUDIO 1.0E Tämän ohjelman avulla voit siirtää tiedostoja kamerasta tietokoneeseen, editoida ja julkaista niitä. Voit lähettää kuvan sähköpostilla ja tallentaa editoituja kuvia DVDkirjoittimella levylle. Lisätietoja MotionSD STUDIO 1.0E -ohjelman käytöstä löydät levyllä olevasta PDF-ohjeesta. Web-kameran ajuri Kun kamera on kytkettynä tietokoneeseen, voit lähettää kuvia ja ääntä Internetin kautta siihen koneeseen, johon olet muodostanut yhteyden. Vaihtoehtoisesti voit käyttää tietokoneen kaiuttimia ja käyttää Internet TV puhelinta. Acrobat Reader MotionSD STUDIO -ohjelman mukana toimitettavien ohjeiden lukemista varten tarvitset Adobe Acrobat Reader 5.0 tai uudemman version. Jos Adobe Acrobat Reader ei ole asennettuna käyttämässäsi tietokoneessa, napsauta haluamasi kieli asetusvalikosta (tai avaa [Adobe]-kansiosta se kansio, jonka nimi on halumasi käyttökieli, kaksoisnapsauta [AR505XXX.exe] tai [AR500XXX.exe]. XXX (3 viimeistä merkkiä tiedostosa) ovat erilaisia erikielisissä versioissa). Noudata asennusohjeita. DirectX MotionSD STUDIOn ja web-kameratoimintojen käyttämiseksi tarvitset Microsoft DirectX 9.0b. (Myös sen voit asentaa samalla, kun asennat MotionSD STUDIOn tai web-kameran ajurin). Ellei DirectX ole jo asennettuna käyttämässäsi tietokoneessa (koska estit sen asentumisen muiden ohjelmien asentumisen yhteydessä), napsauta CD-asennussivulta kohtaa [DirectX] ja noudata asennusohjeita. Joitakin tietokoneita ei voi käyttää tähän tarkoitukseen, vaikka ne täyttävät tekniset vaatimukset. Tämä ohjelma ei toimi Macintosh-koneessa. Tämä ohjelma ei toimi käyttöjärjestelmässä Microsoft Windows 3.1, Windows95, Windows 98, Windows Me ja Windows NT. Toiminta päivitetyssä käyttöjärjestelmässä ei ole varmaa. Toiminta muussa kuin valmiiksi asennetussa käyttöjärjestelmässä ei ole varmaa. Jos tietokoneeseen on kytkettynä 2 tai useampi USB-laite tai kun laitteet on kytketty USB-hubin välityksellä tai jatkojohdon välityksellä, toiminta ei ole varmaa. Käytä mukana toimitettua USB-kaapelia. (Muut kaapelit eivät välttämättä toimi). IBM ja PC/AT ovat International Business Machines Corporation of the U.S:n tavaramerkkejä. Intel, Pentium ja Celeron ovat Intel Corporationin rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Jos haluat asentaa Windows Service Packin SP1, SP4 jne.), valitse [start] (>[All Programs (Programs)])> [Windows Update]. (Internet-kytkentä tarvitaan). Käyttöjärjestelmästä riippuen jotkin vanhempaa DirectX-versiota käyttävät ohjelmat eivät välttämättä toimi DirectX 9.0b asennuksen jälkeen. Jos niin käy, ota yhteys kyseisten ohjelmien valmistajaan. (Tietokoneen on tuettava DirectX 9.0-ohjelmaa). 45

46 MotionSD STUDIO 1.0E käyttöjärjestelmävaatimukset Tietokone IBM PC/AT-yhteensopiva Käyttöjärjestelmä Microsoft Windows 2000 Professional SP4/Microsoft Windows XP Home Edition SP2/Microsoft Windows XP Professional SP2 Keskusyksikkö Intel Pentium III 800 MHz tai tehokkaampi (myös muut yhteensopivat keskusyksiköt) suositus: (Intel Pentium GHz tai tehokkaampi) RAM 256 MB tai enemmän suositus: (512 MB tai enemmän) Näyttö High Colour (16 bit) tai enemmän suositus: (32 bit recommended) Resoluutio 1024x768 tai enemmän suositus: (1280x1024 Grafiikkakortti: DirectX 9.0b tai 9.0c-yhteensopiva, DirectDraw overlay Tyhjä kovalevytila Ultra DMA 33 tai enemmän suositus: (100 tai enemmän) 640 MB tai enemmän DVD-tallennusta varten tarvitaan sama määrä Tarvittava ohjelma DirectX 9.0b or 9.0c (Jos asennat ohjelmat tietokoneeseen, joka ei ole yhteensopiva DirectX 9.0b tai 9.0c, kone saattaa lakata toimimasta kunnolla. Ellet ole varma tietokoneesi yhteensopivuudesta, ota yhteys sen valmistajaan. Windows Media Player Ääni DirectSound Support Levyasema CD-ROM-asema - tämän ohjelman asentamiseksi (DVD-tallennusta varten tarvitset DVD-kirjoittimen ja tarvittavat ohjelmat). Liitin USB-portti suositus: (USB 2.0 High Speed) Muut Hiiri tai vastaava osoitin Web-kamerakäytön käyttöjärjestelmävaatimukset Tietokone IBM PC/AT-yhteensopiva Käyttöjärjestelmä Microsoft Windows 2000 Professional SP4/Microsoft Windows XP Home Edition SP1 tai SP2/Microsoft Windows XP Professional SP1 tai SP2 (käyttöjärjestelmän standardiajuri käytössä Windows XP SP2:n jälkeen). Keskusyksikkö Intel Pentium III 450MHz tai tehokkaampi Intel Celeron 400 MHz tai tehokkaampi RAM 128 MB tai enemmän suositus: (256 MB tai enemmän) Näyttö High Colour (16 bit) tai enemmän Resoluutio 800x600 tai enemmän Tyhjä kovalevytila 250 MB tai enemmän Tarvittava ohjelma DirectX 9.0b tai 9.0c Windows Messenger 5.0 tai 5.1/MSN Messenger 7.0 Levyasema CD-ROM-asema Liitin USB-liitin Muut Hiiri tai vastaava osoitin Lisävaatimukset Windows Messenger/MSN Messengerin käytöstä ohjeita help-tiedostossa. Vastapuolen on myös käytettävä samaa ohjelmaa. Tietokoneen turva-asetukset saattavat estää yhteyden muodostamisen ja ylläpidon. MotionSD STUDIO Ohjelma ei ole toimi multi-boot -käyttöjärjestelmässä. Ohjelma ei toimi monen keskusyksikön käyttöympäristössä. Toiminta ei ole varmaa näissä käyttöympäristöissä: Microsoft Windows XP Media Center Edition, Tablet PC Edition. Ohjelma ei sovi 64-bittiseen tietokoneeseen. Jos CD-asennusohjelma ei käynnisty automaattisesti heti, kun olet laittanut levy tietokoneeseen Valitse [start]>[my Computer] (tai kaksoisnapsauta [My Computer] työpöydältä), ja kaksoisnapsauta [PANASONIC]. (CD-asennusohjelman voit käynnistää myös avaamalla [PANASONIC] ja kaksoisnapsauttamalla kohtaa [autorun (.exe)]). 46

47 Motion SD STUDIO -ohjelman asentaminen Suljen ensin kaikki muut ohjelmat. Älä käytä mitään tietokoneen toimintoa ohjelman asentumisen aikana. 1) Laita CD-ROM tietokoneen CD-ROM-asemaan. - Sulje kaikki sovellukset. - Näyttöön tulee CD-asennusohjelma (ellei tule, s. 46). 2) Napsauta [MOTIONDV STUDIO 1.0E]. - Lue kaikki viestit ja asenna ohjelmisto ohjeiden mukaan - Voit perua valitsemalla CANCEL, mutta siinä tapauksessa ohjelma ei ehkä toimi kunnolla. 3) Napsauta [NEXT]. - Noudata ohjeita. 4) Kun asennus on valmis, napsauta [FINISH]. - Tietokone käynnistyy automaattisesti uudelleen. - Sinun täytyy ehkä asentaa DirectX 9.0b. Jos se osoittautuu välttämättömäksi, napsauta YES ja asenna se. Jos tietokone ei ole yhteensopiva DirectX-version 9.0b tai 9.0c kanssa, tietokone saattaa lakata toimimasta. Ellet tiedä tietokoneesi yhteensopivuudesta, ota yhteys valmistajaan. Web-kameran ajurin asentaminen Suljen ensin kaikki muut ohjelmat. Asenna ajuri, jos tietokoneessa on XP SP1 tai Windows 2000 SP4. (XP SP2: ajuria ei tarvitse asentaa, koska web-kamera toimii käyttöjärjestelmän oletusajurilla). Windows XP: asentuminen saattaa kestää kauan Älä kytke USB-kaapelia vielä. Silloin et välttämättä voi käyttää web-kameraa kunnolla. 1) Laita CD-ROM tietokoneen CD-ROM-asemaan. - Sulje kaikki sovellukset. - Näyttöön tulee CD-asennusohjelma (ellei tule, s. 46). 2) Napsauta [Web camera driver]. - Lue kaikki viestit ja asenna ohjelmisto ohjeiden mukaan - Voit perua valitsemalla CANCEL, mutta siinä tapauksessa ohjelma ei ehkä toimi kunnolla. 3) Napsauta [NEXT]. - Noudata ohjeita. 4) Lue käyttöehdot kohdasta LICENSE AGREEMENT. Napsauta [YES], jos hyväksyt ehdot. - Et voi asentaa ohjelmaa, jos et hyväksy ehtoja ja valitset NO. - Tietokone käynnistyy automaattisesti uudelleen. - Sinun täytyy ehkä asentaa DirectX 9.0b. Jos se osoittautuu välttämättömäksi, napsauta YES ja asenna se. Kun tietokone on käynnistynyt uudelleen, web-kameran ajurin asentuminen alkaa vaiheesta 3. 5) Napsauta FINISH. Käynnistä tietokone uudelleen. 47

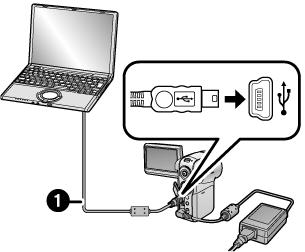

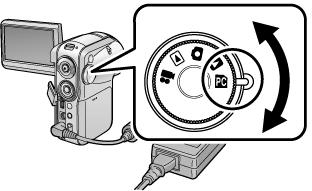

48 Kytkennät Ajurin ja ohjelmien asennuksen jälkeen kamera täytyy kytkeä tietokoneeseen ja tietokoneen on tunnistettava kamera. Älä tee kytkentää ennen kuin olet asentanut ohjelmat ja ajurit. Jos teet niin, kamera ei toimi kunnolla. Jos CD-ROM on tietokoneessa, ota se pois. (Jos CD-asennusohjelma on käynnissä, odota sen loppumista ja poista CD-ROM vasta sitten). Jos tietokone ei tunnista kameraa, toimintoja ei voi käyttää. Jos kamera ei toimi kunnolla, et ehkä ole tehnyt ohjelma-asennuksia oikein tai tietokone ei ole tunnistanut kameraa. Kytke verkkojohto. 1) Kytke verkkojohto. Valitse toimintatila. videokuvaus videokuvien katselu valokuvaus valokuvien katselu PC-käyttö web-kamera ei käytössä web-kamera ei käytössä MotionSD STUDIO kortin luku/kirjoitus Jos toimintatilana on valokuvien katselu, kytke kamera PictBridge-tulostieen (s. 68). 2) Avaa liittimien suojakansi. Kytke USB-kaapeli (mukana, 1) kameraan ja tulostimeen. Työnnä liittimet tarpeeksi syvälle. Käytä vain mukana toimitettua USB-kaapelia. Kun toimintatilana on PC ja kamera on kytketty tietokoneeseen, toimintatilaa ei voi muuttaa eikä virtaa voi kytkeä pois. Jos haluat tehdä niin, irrota USB-kaapeli ja vaihda toimintatila tai sammuta kamera. Kun kameran toimintatilana on videokuvaus tai valokuvaus, vahvista ajuri (s. 53) Jos käyttöjärjestelmänä on Windows 2000, näyttöön saattaa tulla viereinen viesti, kun kytket kameran ensimmäisen kerran tietokoneeseen (kameran ollessa videokuvaus- tai videoiden katselutilassa). Se ei vaikuta toimintoihin, joten valitse [Yes]. [Panasonic SD Video Camera Web Camera Device] tulee näkyviin. Kameran tunnistus päättyy automaattisesti eikä sinun välttämättä tarvitse tehdä enää mitään muuta. (Voit ryhtyä heti käyttämään kameran ja tietokoneen toimintoja.) Kun kameran toimintatilana on PC [My Computer] kohdassa näkyy [Removable disk]. 48

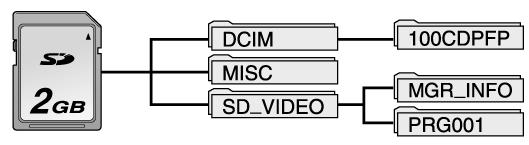

49 Siirrettävän levyn kansiorakenne Kamera tallentaa tiedostot näin: Kansio (esim.) Tiedosto (esim.) Video PRG001 MOV001.MOD Valokuva 100CDPFP IMGA0001.JPG Älä tuhoa tietokoneen kautta SD-kortin kansioita. Muuten kamera ei enää välttämättä pysty lukemaan korttia. Formatoi SD-kortti vain kamerassa. Jos tietokoneella on kirjoitettu kameran tunnistamatonta dataa, kamera ei tunnista sitä. [100CDPFP] tai vastaavaan kansioon voi tallentaa enintään 999 tiedostoa. Enintään 99 tiedostoa voidaan tallentaa [PRG001] tai vastaavaan kansioon. DPOF-asetukset tallentuvat [MISC]-kansioon. Älä siirrä kameran tallentamia tiedostoja kortilta tietokoneeseen esimerkiksi Internet Explorerilla. Käytä MotionSD STUDIO -ohjelmaa. (s. 50). 49

50 MotionSD STUDIO -ohjelman käyttö Ennen ensimmäistä käyttöä lue ohjelman käynnistysvalikosta kohta [Read this first] ja lue ohjeet ja päivitystiedot. Ensimmäisen käyttökerran yhteydessä ohjelmiston käyttöoikeussopimus avautuu luettavaksesi. Lue se huolellisesti ja jos hyväksyt ehdot, voit jatkaa napsauttamalla [I agree] (hyväksyn ehdot). Ohjelman käynnistys Valitse [start]>[all Programs (Programs)]> [Panasonic]> [MotionSD STUDIO 1.0E]> [MotionSD STUDIO]. Näyttöön tulee [Let s Try MotionSD STUDIO]. Ohjelman lopettaminen Napsauta alimmaista kuvaketta kohdasta [TOOL BOX]. MotionSD STUDIO sulkeutuu, kun valitset [File]>[Exit] MotionSD STUDIO-valikosta. Jos käytät MotionSD STUDIO -ohjelmaa editoidaksesi ohjelmia ja tallentaaksesi ne SD-kortille, käytä Panasonicin valmistamaa SD-korttia tai muuta korttia, joka sallii videon tallentamisen. (s. 20). Jos käytät MotionSD STUDIO-ohjelmaa monen tiedoston siirtämiseksi SD-kortille, DVD R/RW- tai DVD-RAM-levylle, tiedostot saattavat näkyä esikatselukuvina tai siirtoon saattaa kulua kauan aikaa. MotionSD STUDIO -ohjelman käyttö MotionSD STUDIO-ohjelman käyttöohjeet ovat levyllä olevassa PDF-ohjeessa. Ohjeita on myös help-tiedostossa. 1 Valitse [start]>[all Programs (Programs)]> [Panasonic]> [MotionSD STUDIO 1.0E]> [Manual (PDF format)]. Kun olet käynnistänyt ohjelman, avaa help-tiedosto valitsemalla [Help]>[Help]. Adobe Acrobat Reader 5.0 tai uudempi tarvitaan PDF-tiedostojen lukemiseksi. 50

51 Web-kamerakäyttö Kun kamera on kytkettynä tietokoneeseen, voit lähettää kuvia ja ääntä Internetin välityksellä koneeseen, johon olet muodostanut yhteyden. Vaihtoehtoisesti voit käyttää tietokoneen kaiuttimia käyttääksesi Internet TV puhelinta. <Esimerkki laitekokoonpanosta, kun tätä kameraa käytetään web-kamerana> 1 Kamera web-kamerana 2 Internetiin kytketyt tietokoneet Sinun täytyy käyttää AC-verkkojohtoa kaikkien laitteiden virransyöttöön. Voit käyttää tietokoneen mikrofonia kameran mikrofonin sijasta. (Ota se käyttöön tietokoneen kautta). Kommunikointiyhteydestä ja tietokoneen ominaisuuksista riippuen kuvan ja/tai äänen siirto saattaa keskeytyä. Web-kameran käyttöön soveltuvat ohjelmat 2 Windows XP Windows 2000 Windows MSN MSN Messenger Messenger Messenger Windows Windows XP Messenger OK MSN Messenger - OK OK Windows 2000 MSN Messenger - OK OK 1 Sinun tietokoneesi 2 Toinen tietokone Muut käyttöympäristöt (s. 46) Kytkennät Ennen kuin kytket kameran tietokoneeseen, asenna [Web Camera Driver]. (s. 47) 1) Kytke kamera toimintaan. Valitse toimintatilaksi videokuvaus tai valokuvaus. 2) Kytke kamera tietokoneeseen USB-kaapelilla. (s. 48). Älä käytä muuta USB-kaapelia kuin kameran mukana toimitettua kaapelia. Muut USB-kaapelit saattavat estää toiminnan. 3) Valitse [start]>[all Programs (Programs)]>[Windows Messenger] tai [MSN Messenger]. 51

52 USB-yhteyden sulkeminen turvallisesti 1) Kaksoisnapsauta tehtäväpalkin ilmoitusalueella olevaa USB-kuvaketta - Näyttöön tulee viestiruutu Poista laite turvallisesti tms. - Eräät tietokoneet eivät näytä mitään viestiä. 2) Valitse [USB MASS STORAGE DEVICE (USB-massamuistilaite)] ja napsauta [STOP (Pysäytä)]. 3) Varmista, että valittuna on [MATSHITA SD USB DEVICE]. Napsauta [OK]. - Sen jälkeen voit turvallisesti irrottaa USB-kaapelin. Ohjelmiston poistaminen Jos et enää tarvitse ohjelmistoa, poista se tietokoneesta. Eri käyttöjärjestelmissä se tehdään hieman eri tavoin. Tässä Windows XP. 1) Valitse [START (Käynnistä)] >> [SETTINGS (Asetukset[] >> [CONTROL PANEL (Ohjauspaneeli)]. Valitse [ADD / REMOVER PROGRAMS (Lisää tai poista sovellus)]. Tarkempia ohjeita käyttöjärjestelmän ohjeessa. 2) Napsauta tästä. Valitse poistettava ohjelma. Napsauta [Change/Remove] ([Change or Remove] tai [Add/Remove]). Jatka ohjeiden mukaan. Valitse [Panasonic SD Video Camera Web Driver], jos haluat poistaa web-kameran ajurin. Poista web-kamera ajuri myös laitehallinnasta: valitse ajuri (s. 53) ja poista se manuaalisesti. 52

53 Ajurin vahvistaminen Jos ajuri ei toimi kunnolla, noudata näitä ohjeita sen vahvistamiseksi. Valitse kameran toimintatila, kytke se tietokoneeseen USB-kaapelilla ja vahvista ajuri. (s. 48) Eräiden tietokoneiden (esim. valmistaja NEC) Device Manager ei välttämättä näytä, jos toimintatila rajoittaa joidenkin toimintojen käyttöä. Kysy lisätietoja tietokoneen valmistajalta tai noudata tietokoneen ohjeita löytääksesi toimintatilan, jonka aikana voit käyttää kaikkia toimintoja. Jatka sen jälkeen. 1 Valitse [start]>([settings]>) [Control Panel]> ([Performance and Maintenance]>) [System]. 2 Avaa [Device Manager], ja tarkasta, mitkä ajurit on asennettu. Napsauta välilehteä [Hardware], napsauta [Device Manager]. Jos ajuri on tunnistettu (Kun kameran toimintatilana on video- tai valokuvaus) Windows XP: [USB compound device] näkyy kohdassa [USB controller] ja [USB video device] kohdassa [Imaging device]. - Jos kaksi, kolme tai useampi SD-videokamera on kytkettynä, näkyviin saattaa tulla [USB video device #X (X: numero)]. Windows 2000: [Panasonic SD Video Camera Web Camera Device] näkyy kohdassa [Imaging device]. (Kun kameran toimintatilana on PC ) [USB Mass Storage Device] näkyy kohdassa [USB (Universal Serial Bus) controller]. Ellei ajuria löydy [!] tai [Unknown device] näkyy kohdassa [USB (Universal Serial Bus) controller] tai [Other devices] (tai vastaavassa kohdassa). (Tarkka näyttötapa on tietokonekohtaista). Irrota USB-kaapeli, poista ja asenna uudestaan [Web Camera Driver] (s. 47) ja kytke USB -kaapeli uudestaan. Seuraavissa tilanteissa web-kameran ajuri ei ole asentunut oikein: - Huutomerkki [!] on kohdassa [USB compound device] kohdassa [USB (Universal Serial Bus) controller] tai [USB video device] kohdassa [Imaging device] - [Web Camera] on kohdassa [Other devices] Poista ajuri Device Managerista, poista sen asennus (s. 52), asenna uudestaan [Web Camera Driver] (s. 47), ja tee kytkentä uudestaan. 53

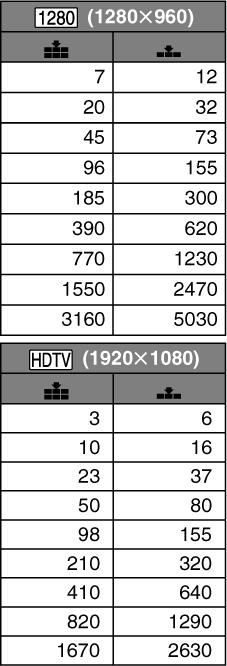

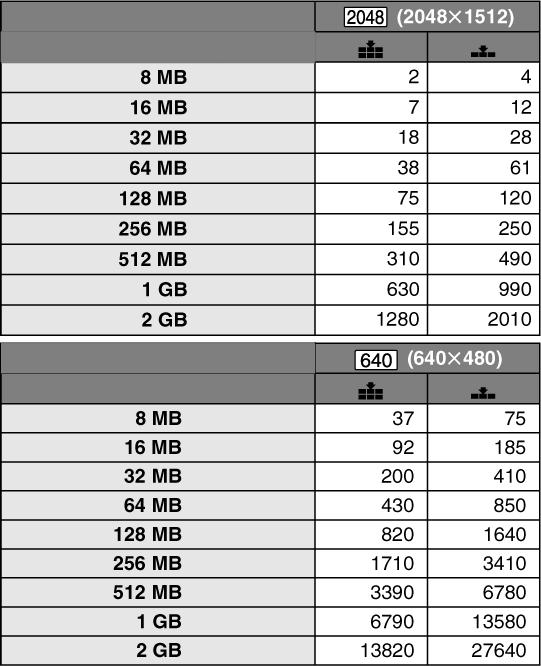

54 LISÄTIETOJA SD-kortille mahtuvat kuvat Kuvakoko Kuvalaatu Kuvakoko Kuvalaatu Kuvien lukumäärät ovat arvioita. Niihin vaikuttaa muun muassa kuvauskohde ja se, käytätkö eri pakkauksia. 54

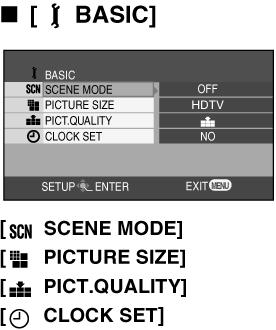

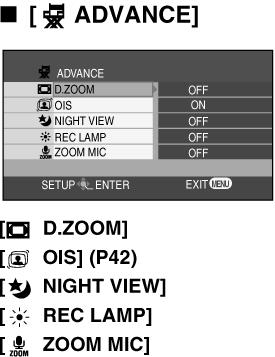

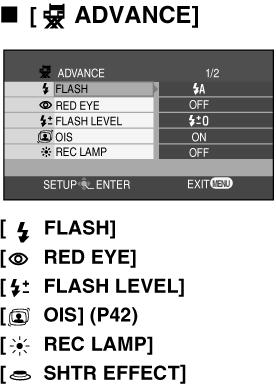

55 Valikot Videokuvauksen aikana Valokuvauksen aikana Kuvausohjelma Tuulen vaimennus Tallennuslaatu Kuvasuhde Kellonaika Kuvausohjelma Kuvakoko Tallennuslaatu Kellonaika Digitaalizoomi Kuvanvakain Yövärikuvaus Tallennuksen merkkivalo Mikrofonin zoomi Salama Punasilmäisyys Salaman teho Kuvanvakain Tallennuksen merkkivalo Suljinääni SETUP-valikko on samanlainen kuin videokuvauksen aikana. Näyttö Päiväys/kello Päivämäärän näyttötapa Formatoi kortti QUICKSTART] POWER SAVE] BEEP SOUND] LCDAI] LCDSET] INITIALSET] DEMO MODE] Pikavalmiustila Virransäästö Merkkiäänet Näytön kuvanlaatu Näyttö kirkkaus Perusasetukset Demo 55

56 Videokuvien katselun aikana Valokuvien katselun aikana Poista valikoiden Poista kaikki Toistotapa Suojaus DPOF-asetukset DELETE ja SETUP-valikot ovat samanlaiset kuin videokuvien katselun aikana. Toistotapa Uusintatoisto Keskeytyskohta muistiin Suojaus SETUP Näyttö Päiväys / kellonaika Päivämäärän näyttötapa Formatoi kortti Virransäästö Äänimerkit Näytön kuvanlaatu Näytön kirkkaus TV-kuvasuhde 56

57 SETUP-valikko DISPLAY - Näyttötietue INITIAL SET - Perusasetukset OFF, ON Valitse näyttötietueet käyttöön (ON) tai pois käytöstä (OFF). YES, NO Jos et voi enää käyttää jotakin valikkoa/asetusta muiden asetusten vuoksi, valitse tähän kohtaan YES. Silloin kaikkiin asetuskohtiin palautuu perusasetus ja voit aloittaa asetusten säädön alusta. DEMO - Toimintojen esittely BEEP SOUND - Äänimerkki OFF, ON Kamera voi antaa toimintojen aluksi ja lopuksi äänimerkin. OFF, ON Vain, jos toimintatilana on video- tai valokuvaus. Jos valitset ON silloin, kun kamerassa ei ole korttia, kamera käynnistää toimintojen esittelyn. Voit keskeyttää esittelyn painamalla mitä tahansa painiketta. Jos mitään toimintoa ei käytetä n. 10 minuutin kuluessa, toimintojen esittely alkaa uudestaan. Jos haluat poistaa esittelytilan, valitse tähän kohtaan asetus OFF tai laita kameraan muistikortti. Normaalikäytössä tässä kohdassa kannattaa olla asetus OFF. 1 äänimerkki Alat kuvata tai kytket kameran toimintaan. Poistat tiedostoja. Formatoinnin vahvistusviesti. Tietokone tai tulostin tunnistaa kameran. 2 äänimerkkiä Keskeytät tallennuksen tai sammutat kameran. 2 kertaa 4 äänimerkkiä Laitat kuvaustilassa olevaan kameraan SD-kortin, jonka LOCK-kirjoituslukko on käytössä. Kamerassa on kortti, jonka LOCK-kirjoituslukko on käytössä, ja valitset kuvaustilan. Tarkasta näytön viesti. POWER SAVE - Virransäästö OFF, 5 MINUTES Kamera kytkeytyy virransäästötilaan, jos se on ollut käyttämättömänä 5 minuuttia. Kytke kamera takaisin toimintaan, jos haluat käyttää sitä. Kamera ei välttämättä kytkeydy pois toimintatilasta, jos se on kytketty verkkosähköön, tietokoneeseen tai tulostimeen. 57

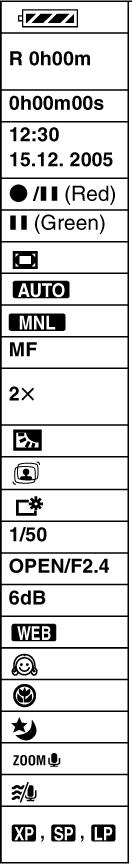

58 Näytön merkit Videokuvauksen aikana Valokuvauksen aikana Jäljellä oleva akkuteho. Jäljellä oleva tallennusaika Aikakoodi Pvm / kello Tallennus käynnissä (punainen) Tauko (vihreä) Digitaalinen zoomi Automaattiasetukset Käsisäätöiset asetukset Käsitarkennus Zoomin kerroin Vastavalon korjaus Kuvanvakain Urheilukuvaus Muotokuvaus Hämäräkuvaus Kohdevalokuvaus Lumikuvaus Automaattinen valkotasapaino Valkotasapaino: sisäkuvaus (hehkulampun valossa) Valkotasapaino: ulkokuvaus Valkotasapaino: käsisäätö Salama Punasilmäisyys Suljinmerkki Itselaukaisin Kuvanvakain MEGA OIS Kuvakoko Näytön kirkastus Suljinnopeus F-luku (aukkoarvo) Vahvistus (gain) Web-kamerakäyttö Pehmeä ihonsävy Telemakro Kuvan pakkaus Jäljellä olevia kuvia (R0 vilkkuu punaisena, kun jäljellä 0 kuvapaikkaa). Yökuvaus väreissä Mikrofonin zoomi Tuulen vaimennus Kuvauslaatu 58

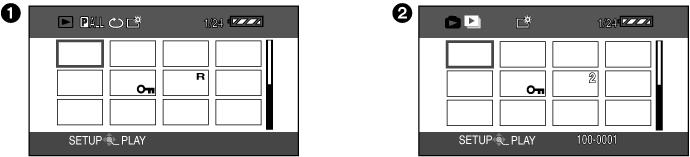

59 Videon katselun aikana Valokuvan katselun aikana Kuvien toisto Tauko Pikakelaus Viimeinen / ensimmäinen tiedosto (tauko) Seuraava / edellinen tiedosto (toisto) Hidastettu toisto Kuva kerralla -toisto Videon toistoaika Valitse toisto Äänenvoimakkuuden säätö Kuvaesitys Kuvakansio / Tiedosto Kuvakoko (pikseliä) 2048 tai enemmän 1600 tai enemmän, alle tai enemmän, alle tai enemmän, alle tai enemmän, alle tai enemmän, alle 800 (Koko ei näy, jos pikseleitä vähemmän kuin 640.) Jos kuvaa ei ole otettu tällä kameralla, koko määrittyy leveyssuunnan pikselimäärän perusteella. Kauko-ohjaimen akku tyhjä. Tiedostonumero Kytketty tulostimeen Varoitusmerkki. Käännä näyttö oikein päin ja lue varoitus. DPOF-asetus Varoitus web-kamerakäytön aikana. DPOF-asetus tehty Suojattu tiedosto Jatka toistoa keskeytyskohdasta Uusintatoisto SD-korttia ei ole tai se on käyttökelvoton. Valokuvan koko 59

60 Näytön viestit CANNOT RECORD. CHECK CARD. THIS CARD CANNOT RECORD IN VIDEO MODE. CARD LOCKED. SCENE NUMBER IS FULL. EI VOI TALLENTAA. Datankirjoitus SD-kortille estynyt. TARKASTA KORTTI. Kortti ei sovi kameraan tai se ei tunnista sitä. TÄLLE KORTILLE EI VOI VIDEOKUVATA. 8 MB tai 16MB SD-kortille on yritetty videokuvata. KORTTI LUKITTU. SD-kortin lukko [LOCK]-asennossa. KORTTI TÄYNNÄ. Poista tarpeettomia tiedostoja. PROGRAM NUMBER IS FULL. NO CARD. CARD DOOR OPENED. EI KORTIA. Ei SD-korttia kamerassa. KORTTIPAIKKA AUKI. CARD FULL. KORTTI TÄYNNÄ. Poista tarpeettomia tiedostoja. UNPLAYABLE CARD. FILE LOCKED. NOW ACCESSING. PLEASE DO NOT REMOVE CARD. NO DATA. CARD ERROR. PLEASE REFORMAT. CANNOT SET DPOF. CONTROL INFORMATION DIFFER. CANNOT USE THIS CARD IN VIDEO MODE. SCENE IN PROTECTED PROGRAM OR PLAYLIST. LOW BATTERY. TOISTOKELVOTON KORTTI. Dataa ei voi toistaa. TIEDOSTO SUOJATTU. Yrität poistaa suojattua tiedostoa. KÄYTTÄÄ KORTTIA. ÄLÄ OTA SITÄ POIS. Sulje kansi ja odota. EI DATAA. Kortti tyhjä. KORTTIVIRHE. FORMATOI KORTTI. EI VOI TEHDÄ DPOF-ASETUKSIA. OHJAUSINFO ERILAINEN. EI VOI KÄYTTÄÄ KORTTIA VIDEOTILASSA. Kortin data ei täytä Video-standardia. Tallenna tiedostot tietokoneelle ja formatoi kortti. TIEDOSTO SUOJATTU. AKKU LÄHES TYHJÄ. PUSH THE RESET SWITCH. PAINA RESET-PAINIKETTA. Laitehäiriö. Poista SD-kortti ja paina resetpainiketta (s. 102). 60

61 CHANGE TO MANUAL MODE. CANCEL NIGHT VIEW MODE. VALITSE MANUAL. Käytössä on [AUTO/MANUAL/FOCUS] > [AUTO] ja yrität valita kuvausohjelman [SCENE MODE] valikosta. OTA POIS YÖVÄRIKUVAUS. Yrität valita kuvausohjelman [SCENE MODE] valikosta, vaikka yövärikuvaus on käytössä. TURN OFF POWER LCD. NO INK IN PRINTER. NO PAPER IN PRINTER. PRINTER ERROR. PLEASE CONNECT AC ADAPTOR AND BATTERY. CHANGE MODE TO USE USB. DISCONNECT USB CABLE. SAMMUTA NÄYTTÖ. Yrität määrittää valikkokohtaa [LCD AI], vaikka olet kirkastanut näytön. TULOSTIMESSA EI MUSTETTA. TULOSTIMESSA EI PAPERIA. TULOSTUSVIRHE. KIINNITÄ VERKKOJOHTO TAI AKKU. Kamera on kytketty tietokoneeseen ja toimintatilana on PC. VALITSE TOIMINTATILAKSI USB. USB-kaapeli kytketty, vaikka toimintatilana on videokuvaus. IRROTA USB-kaapeli. Valittu muu toimintatila kuin PC, vaikka USB-kaapeli on kytkettynä. Irrota USB-kaapeli ja tarkista akku. Kytke verkkojohto ja USB-kaapeli. USB-kaapeli on ollut kytkettynä yli 5 minuuttia tulostimeen tai tietokoneeseen. Kameraa ei voi sammuttaa tietokonekytkennän aikana. Palautus virheen jälkeen Jos yritit kortin käytön aikana käyttää sinivalkoista esikatselukuvaa tai virheellistä ohjausinfoa tai toisella laitteella laadittua soittolistaa, virhepalautus- tai poistoviesti saattaa tulla näyttöön. (Palautuksen käynnistymisen jälkeen saattaa kestää kauan, ennen kuin kamera on saanut virheen korjattua). REPAIRING CONTROL DATA. PLEASE CONNECT AC ADAPTOR. (Korjaa ohjausdataa. Kytke verkkojohto) DATA ERROR OCCURRED. REPAIR SD DATA NOW? (Datavirhe löytyi. Korjataanko SD?) YES/NO (Kyllä / Ei) YES Verkkojohto kytketty tai akku riittää: [FINISHED] (Loppu) Jos akku lähes tyhjä: [PLEASE CONNECT AC ADAPTOR OR CHANGE BATTERY.] (Kytke verkkojohto tai akku). NO [CANNOT USE THIS CARD IN VIDEO MODE WITHOUT REPAIRING DATA ERROR.] (Ei voi käyttää korttia videotilassa korjaamatta datavirhettä). PLAYLIST ERROR. DELETE THIS PLAYLIST?/PLAYLIST ERROR. DELETE ALL PLAYLISTS? (Soittolistavirhe. Poistetaanko soittolista? / Poistetaanko kaikki soittolistat?) YES/NO (Kyllä / Ei) YES Verkkojohto kytketty tai akku riittää: [FINISHED] (Loppu) Jos akku lähes tyhjä: [PLEASE CONNECT AC ADAPTOR OR CHANGE BATTERY.] (Kytke verkkojohto tai akku). NO [CANNOT USE THIS CARD IN VIDEO MODE WITHOUT REPAIRING DATA ERROR.] (Ei voi käyttää korttia videotilassa korjaamatta datavirhettä). 61

62 Vasta kun tiedostot tai soittolistat on virheen jälkeen palautettu, voit kuvata kortille. Muista siis noudattaa ohjeita. Jos toisella laitteella kuvattua dataa palautuu, sitä ei välttämättä voi toistaa tässä laitteessa. Käytä aina tätä kameraa palautukseen. Jos palautus epäonnistuu, formatoi SD-kortti tässä laitteessa (toimintatilana valokuvaus tai valokuvien katselu) tai MotionSD STUDIO-ohjelmalla (s. 50). Toimintoja, joita ei voi käyttää yhtäaikaisesti Eräitä toimintoja ei voi käyttää yhtäaikaisesti. Taulukossa on esimerkkejä. TOIMINTO Digitaalizoomi Yövärikuvaus Vastavalon korjaus Salama Scene mode-kuvausohjelmat Zoom -- Valokuvaus TILANNE, JOKA ESTÄÄ KYSEISEN TOIMINNON KÄYTÖN - Yövärikuvaus - Aukkoa/vahvistusta on säädetty - Videokuvaus - Demo - [AUTO/MANUAL/FOCUS] > [AUTO] - Yövärikuvaus - Valokuvauksen aikana painat kuvauspainikkeen puoliväliin Valkotasapainon säätö Sulkimen, aukon/vahvistuksen säätö Tiedoston poisto Formatointi DPOF-asetus LOCK-lukko - Digitaalizoom (10x tai suurempi) - Yövärikuvaus - Yövärikuvaus - Scene mode -kuvausohjelma - SD-kortin LOCK-lukko - Suojattu tiedosto - SD-kortin LOCK-lukko 62

63 Vianmääritys Yleinen toiminta Muut 1: Kamera ei kytkeydy toimintatilaan. 1-1: Tarkista akun varaustila. 2: Kamera kytkeytyy heti pois toiminnasta. 2-1: Jos kohdassa POWER SAVE on asetus 5 MINUTES etkä ole käyttänyt kameraa 5 minuuttiin, virta katkeaa kamerasta automaattisesti, mikä suojaa akkua ja kasettia. Voit jatkaa kuvaamista siten, että laitat OFF/ON-kytkimen hetkeksi OFF-asentoon. Palauta se sitten ON-asentoon. 3: Kamera kytkeytyy pois toiminnasta jonkin ajan kuluttua. 3-1: Tarkista akun varaustila. Akku on tyhjä, jos akun varaustilan ilmaisin vilkkuu tai näytössä on LOW BATTERY. 4: Akku tyhjenee nopeasti. 4-1: Tarkista akun varaustila. Lataa se. 4-2: Kylmässä käyttöympäristössä akun toiminta-aika on tavallista lyhyempi. 4-3: Onko akku vanha? Akulla on rajallinen käyttöikä. Jos akku tyhjenee aina nopeasti latauksen jälkeen, akku on vanhentunut. 5: Kameralla ei voi kuvata, vaikka se on toiminnassa. Tai kamera ei toimi normaalisti. 5-1: Poista kasetti ja paina RESET-painiketta. Mikäli kamera ei ala toimia kunnolla, kytke se pois toiminnasta. Odota 1 minuutti, ennen kuin kytket kameran takaisin toimintaan. Huom! Jos teet näin, kun muistikortin käyttövalo palaa, kortilla olevat tiedot saattavat hävitä. 6: Kauko-ohjain ei toimi. 6-1: Kauko-ohjaimen paristo on tyhjä. Laita uusi. 7: Näyttö muuttui yllättäen. 7-1: Onko DEMO käytössä? Esittely alkaa, kun asetuskohdassa DEMO MODE >> on asetus ON ja toimintatilana on video- tai valokuvaus eikä kamerassa ole muistikorttia. Kytke DEMO MODE pois käytöstä (OFF). 1: Kamera ei ala kuvata, vaikka se on toiminnassa ja kortti on kunnolla. 1-1: Kortin LOCK-kytkin on kohdassa LOCK. 1-2: Kortti on täynnä. Poista tarpeettomia tiedostoja. 1-3: Valitse toimintatilaksi videokasetille tai valokuvaus. 1-4: Onko korttitilan kansi auki? Silloin kamera ei välttämättä toimi kunnolla. Sulje kansi. 2: Videokuvaus keskeytyy yhtäkkiä. 2-1: SD-korttityyppi ei sovi videotallennukseen. 3: Automaattinen tarkennus ei toimi. 3-1: Käytössä on käsitarkennus (AUTO/MNL/FOCUS). 3-2: Joissakin kuvausolosuhteissa kamera ei pysty tarkentamaan automaattisesti. Käytä käsitarkennusta. 3-3: Käytössä on yövärikuvaus. Silloin tarkennus toimii vain käsisäätöisesti. 4: Näytössä on lause. 4-1: Lue se ja toimi ohjeiden mukaan. 5: Tietueet eivät näy näytössä. 5-1: Valitse ne käytöön: SETUP >> DISPLAY >> ON. 6: Ääni ei toistu kamerasta. 6-1: Lisää äänenvoimakkuutta. 7: Kamera on kytketty televisioon oikein, mutta kuva ei näy. 7-1: Valitse oikea TV-kanava. Valitse kanava, joka vastaa kameran kytkentäliitintä. Lisätietoja television käyttöohjeesta. 8: Toistuva kuva on epäselvä. Tai ääni pätkii. Tai ääni / kuva kohisee. 8-1: MULTI-kaapelin liittimet ovat likaisia. Puhdista ne pehmeällä liinalla. 9: Valokuva on epäselvä. 9-1: Onko käytössä asetus BASIC >> PICT:QUALITY >>? Silloin kuvan yksityiskohdat saattavat pikselöityä. Valitse parempi kuvauslaatu. 10: Tiedostoa ei voi poistaa. 10-1: Se on suojattu (avaimen kuva tiedoston vieressä). 10-2: Kortin kirjoitussuojakytkin on kohdassa LOCK. 11: Kuva ei näytä normaalilta. 11-1: Kuva on vahingoittunut. Estä kuvatiedostojen katoaminen tekemällä varmuuskopio kortin kuvista tietokoneelle. Jos kuva ei näy televisiossa kokonaan (s. 24). Jos näytössä on UNPLAYABLE DISC, kamera ei pysty lukemaan korttia. Jos kamerassa formatoitua korttia ei voi käyttää, kortti saattaa olla viallinen. 12: Näytön merkit häviävät, näytön kuva jähmettyy, tai mitään toimintoa ei voi käyttää. 12-1: Kytke kamerasta virta. Jos virtaa ei voi kytkeä pois, paina RESET-painiketta tai irrota akku tai verkkolaite. Kytke kamera sitten takaisin toimintaan. Jos kamera ei toimi kunnolla, irrota virtalähde ja ota yhteys huoltoon/laitemyyjään. Jos teksti palaa näyttöön, kamera tarvitsee huoltoa. Irrota virtalähde ja ota yhteys huoltoon / laitemyyjään. Älä yritä korjata kameraa itse. 63

64 Muuta 1: Esikatselukuva on oudon näköinen. 1-1: Sinivalkoisena näkyvää esikatselukuvaa ei voi toistaa tai poistaa. Jos kyseiset tiedostot ovat tarpeettomia, voit poistaa ne formatoimalla SD-kortin. 1-2: Formatointi tuhoaa kaiken datan SD-kortilta. 2: Näytössä on PUSH THE RESET SWITCH. 2-1: Kamera tunnisti toimintahäiriön. Poista muistikortti ohjelmien suojaamiseksi ja paina RESET-painiketta silmukalla (1). Kamera kytkeytyy toimintaan. Päiväys ja kellonaika häviävät. Aseta ne uudelleen. Jos teksti palaa näyttöön, kamera tarvitsee huoltoa. Irrota virtalähde ja ota yhteys huoltoon / laitemyyjään. Älä yritä korjata kameraa itse. 3: Tietokone ei tunnista USB-kaapelilla kytkettyä kameraa. 3-1: Asensitko web-ajurin (ohjaimen)? Lisätietoja erillisessä käyttöohjeessa. 3-2: Valitse kameran toimintatilaksi videokuvaus. 3-3: Käytä toista tietokone USB-liitintä. 3-4: Täyttääkö tietokone vaatimukset? 3:5: Kytke kameraan virta. 4: USB-kaapelin irrottamisen jälkeen tietokoneeseen tulee virheviesti. 4-1: Irrota USB-kaapeli turvallisesti tämän käyttöohjeiden ohjeiden mukaan. Kaksoisnapsauta ohjausalueella olevaa siirrettävän levyn kuvaketta ja toimi ohjeiden mukaan. 5: Näyttöön tulee huutomerkki web-kameratilassa. 5-1: Painoitko tallennuspainiketta tai muuta painiketta? Et voi tallentaa kortille web-kameratilassa. 5-2: Oletko asentanut web-kameran ajurin? 6: Näytössä vilkkuu PictBridge tietokonekytkennän aikana. 6-1: Kamera on kytketty Windows XP-käyttöjärjestelmään ja toimintatilana on valokuvaus. Kytke tulostimeen. 7: Näytössä on WEB tulostinkytkennän aikana. 7-1: Kamera on kytketty tulostimeen ja toimintatilana on video- tai valokuvaus. Valitse kuvien katselutila. Lisätietoja kameran toiminnoista Kondensaatio MPEG2 Kun viet kameran kylmästä lämpimään (tai päinvastoin), siihen voi tiivistyä kosteutta, joka aiheuttaa toimintahäiriöitä. Estä kondensoituinen. Jos sitä kuitenkin tulee, toimi ohjeiden mukaan. MPEG on lyhenne sanoista Movin Pictures Experts Group. Se tarkoittaa videopakkausjärjestelmää. MPEG2 mahdollistaa tasaisen toiston käyttämällä 25 ruudun kuvanopeutta. Kondensiovaara on olemassa, kun lämpötila tai kosteus muuttuu. Esimerkkitilanteita: - Laite tuodaan ulkoa sisälle - Laite viedään ilmastoidusta autosta ulos - Kylmä huone lämmitetään nopeasti - Kameraan puhaltaa ilmastointilaite - Kesällä sadekuuron jälkeen - Kamera on kosteassa (esim. lämmitetyn uimaaltaan lähellä) Jos kondensaatiovaara on suuri, vie kamera muovipussissa tilasta toiseen (poista kaikki ilma pussista). Anna olla noin tunnin seuraavassa käyttölämpötilassa. JOS LINSSI ON SUMUINEN Kytke ON/OFF-virtakytkin OFF-asentoon, poista akku ja irrota verkkojohto ja anna kameran olla käyttämättömänä noin 1 tunti. Kun kameran linssin lämpötila on lähellä ympäristön lämpötilaa, linssin huuru häviää itsekseen. 64
