SDR-S10 KÄYTTÖOPAS SD-VIDEOKAMERA SD-KORTTI. Copyright: Panasonic Nordic Kaikki oikeudet pidätetään.

Transkriptio

1 KÄYTTÖOPAS SDR-S10 SD-VIDEOKAMERA SD-KORTTI Copyright: Panasonic Nordic Kaikki oikeudet pidätetään. Lue käyttöohje kokonaan, ennen kuin alat käyttää kameraa. Käyttöohjeen tiedot perustuvat sen tekohetkellä oleviin tuotetietoihin. Ominaisuustai varustemuutokset ovat mahdollisia. Emme vastaa muutoksista.

2 ONNITTELUT UUDEN PANASONIC-LAITTEEN OMISTAJALLE! Kiitos, kun valitsit Panasonic-laitteen. Uskomme, että tulet olemaan tyytyväinen laitteen toimintaan. Lue käyttöopas huolellisesti niin opit käyttämään laitteen kaikkia toimintoja. Säilytä käyttöopas. Kuvissa oleva laite ja näyttökuvat eivät välttämättä ole kuvia sinun laitemallistasi, vaan ne voivat olla hieman erilaisia. HUOM! Lue TÄRKEÄT TURVALLISUUSOHJEET sivulta 72, ennen kuin alat käyttää kameraa. Johdanto Ominaisuudet... 5 Kestää vettä...5 Varusteet... 5 Kestää iskuja...5 Lisävarusteet...5 Kameran rakenne... 6 Kortti/akkutilan kansi ja liittimien suojakansi...7 Kädensijan tukihihna...7 Kamerajalusta...7 Nestekidenäytön käyttö...8 SD-kortti Kortin käsittely...10 Kortit, joita kamerassa voi käyttää...10 SD Speed Class Rating Class Kameran virrankäyttö Akku kameraan ja akun lataaminen...12 Latausvirheet...13 Akun irrottaminen...13 Latausaika...14 Kuvausaika...14 Perustoiminnot Toimintatila ja kameran virta...15 Toimintatilan valitsimella...15 Nestekidenäytöllä...15 Pikavalmiustila...16 Tallennuksen pikavalmiustilan kytkeminen pois...16 Kortin laittaminen/poistaminen...17 Kortinkäytön merkkivalo...18 Ohjauspainikkeen käyttö...18 Peruskäyttö...18 Käyttö kuvaamisen aikana...18 Käyttö tiedostojen katselun aikana...18 Toimintokuvake eri toimintatilojen aikana...19 Lisätietoja toimintokuvakkeesta...20 Valikkokielen vaihtaminen...20 Käyttöönotto Valikkojen käyttö...21 Valikon sulkeminen...21 Päiväys ja kellonaika [CLOCK SET] Päivämääränäytön valinta [ DATE FORMAT] Päivämäärätietueen sisältö [DATE/TIME]...22 Kameran päivyriakun lataus...22 Nestekidenäytön säädöt...23 Kirkkaus ja värit [LCD SET]...23 Nestekidenäytön kirkastus [POWER LCD >> ON] Kuvaaminen Kuvausasento...24 Videokuvaaminen Kuvaamisen lopettaminen...25 Näytön tiedot videokuvaamisen aikana...25 Jos kuvaaminen keskeytyy äkillisesti...26 Kuvanlaatu...26 Valokuvaaminen...27 Näytön tiedot valokuvaamisen aikana...27 Suljinäänen tallennus [ADVANCED > SHTR EFFECT] Valokuvien kuvanlaatu [BASIC > PICTURE QUALITY]. 28 Käteviä kuvaustoimintoja Zoomaus Optinen zoomi...29 Digitaalizoomi [ADVANCED > D ZOOM] Mikrofonin zoomitoiminto... [ ADVANCED > ZOOM MIC]...29 Pehmeät ihonsävyt Fade in/fade out - nosto/häivytys Nosto/häivytysväri [ADVANCED > FADE COLOUR]...30 Vastavalon korjaus Yövärikuvaus Itselaukaisin Sommittelun apuviivat [BASIC > GUIDE LINES]...33 Tuulen kohinan vaimennus [ADVANCED > WIND CUT] 33 Kuvasuhde [BASIC > REC ASPECT]...34 Kuvanvakain [ADVANCED > SIS]...34 Kuvausohjelma [BASIC > SCENE MODE]...36 Käyttäjän tekemät säädöt Käsitarkennus Automaattitarkennus takaisin...37 Valkotasapaino eli luonnolliset värit Automaattisäätö takaisin...38 Valkotasapainon käsisäätö...38 Vilkkuva kuvake...38 Valkotasapainon anturi...38 Sulkimen ja aukon käsisäätö Automaattiasetukset takaisin...39 Suljinnopeuden käsisäätö...39 Aukon/vahvistuksen käsisäätö...39

3 Videon / valokuvan katselu Videon katselu Pikahaku...40 Hidastettu toisto...40 Toisto kuva kerralla...41 Äänenvoimakkuuden säätö...41 Ohjelman valinta päivämäärän perusteella [PLAY SETUP > PLAYMODE > BY DATE] Toiston keskeytyskohdan tallennus [PLAY SETUP > RESU- ME PLAY] Valokuvien katselu Editointi Tiedoston poistaminen Poistettavien tiedostojen valinta esikatselukuvista...43 Yksittäisen tiedoston poistaminen...43 Muilla laitteilla otettujen valokuvien poistaminen SD-kortilta...43 Tiedoston lukitseminen [PLAY /PHOTO SETUP > LOCK SET] DPOF-asetukset: tulostustiedot [PHOTO SETUP > DPOF SET]...45 Tulostustietojen poistaminen...45 Muistikortin käsittely Muistikortin alustus [SETUP > FORMAT CARD]...46 Yhteiskäyttö muiden laitteiden kanssa Televisio Jos kuva tai ääni eivät toistu televisiosta :9-videon katselu tavallisesta televisiosta (4:3)...48 Kameran näyttötietueet tv-ruutuun...48 Ohjelman kopioiminen DVD-tallentimen avulla 49 Videonauhuri PictBridge-suoratulostus Voit keskeyttää tulostamisen...51 Tietokonekäyttö Videoiden editointiohjelma MotionSD STUDIO 1.2E52 Acrobat Reader...52 DirectX...52 Käyttöoikeussopimus...53 Käyttöjärjestelmävaatimukset...54 MotionSD STUDIO 1.2E...54 Kortinlukutoiminnon (massamuistitallennuslaite) käyttö...55 MotionSD STUDIO -ohjelman asennus...56 MotionSD STUDIO -ohjelman käyttöohjeiden lukeminen..57 Kytkennät ja laitteiden tunnistus...57 Tarkista, että tietokone tunnistaa kameran oikein...58 Tietokonenäyttö...59 MotionSD STUDIO -ohjelman käyttö...59 MotionSD STUDIO -ohjelman käynnistäminen...59 MotionSD STUDIO -ohjelman sulkeminen...59 USB-kaapelin irrottaminen turvallisesti...60 Ohjelmiston poistaminen tietokoneesta...60 Macintosh-kone...61 Käyttöjärjestelmävaatimukset...61 Kortinlukutoiminnon (massamuistitallennuslaite) käyttö...61 Valokuvien kopioiminen tietokoneeseen...61 USB-kaapelin irrottaminen turvallisesti...61 Lisätietoja Valikot Videokuvauksen aikana...62 Valokuvauksen aikana...62 Videon toiston aikana...63 Valokuvien toiston aikana...63 Muut valikkoasetukset DISPLAY - Näyttötietue...64 POWER SAVE - Virransäästö...64 BEEP SOUND - Äänimerkki...64 INITIAL SET - Perusasetukset...64 DEMO - Toimintojen esittely...64 Näytön merkit Videokuvauksen aikana...65 Valokuvauksen aikana...65 Videon toiston aikana...66 Valokuvien toiston aikana...66 Näytön viestit Korjaustoiminto Toimintoja, joita ei voi käyttää yhtäaikaisesti Vianmääritys Tietokonekäyttöön liittyvät ongelmat...71 Tärkeitä käyttöohjeita Kamera...72 Akku...72 Verkkolaite...73 SD-kortti...73 minisd-kortti...73 Nestekidenäyttö (LCD)...73 Kondensaatio...73 MPEG2-videotiedostot...73 Automaattinen valkotasapaino Valkotasapaino Automaattitarkennus SD-kortille mahtuvien kuvien lkm Tekniset tiedot

4 VAROITUS VAKAVASTA VAARASTA: TULIPALO-, SÄHKÖISKUVAARAN TAI TUOTET- TA KOHTAAVAN MUUN VAHINGONVAARAN VÄHENTÄMISEKSI EI LAITETTA SAA ALTISTAA SATEELLE, KOSTEUDELLE, VESIPISAROILLE TAI ROISKEELLE, EIKÄ NESTETTÄ SISÄLTÄVIÄ ESINEITÄ, KUTEN MALJAKOITA, SAA ASETTAA LAITTEEN PÄÄLLE. KÄYTÄ VAIN SUOSITELTUJA LISÄVARUSTEITA. ÄLÄ AVAA SUOJAKUORTA (TAI TAKALEVYÄ). LAITTEEN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLETTAVIA OSIA. MIKÄLI LAITE TARVITSEE HUOLTOA, OTA YHTEYS VALTUUTETTUUN HUOLTOLIIKKEESEEN. VAROITUS ÄLÄ ASENNA TAI LAITA TÄTÄ LAITETTA KABI- NETTITYPPISEEN KIRJAKAAPPIIN TAI MUUHUN SULJETTUUN TILAAN, JOTTA TUULETUS ONNISTUISI. VARMISTA, ETTÄ LAITTEEN YMPÄ- RILLÄ ON RIITTÄVÄN HYVÄ ILMANKIERTO. YLI- KUUMENEMISESTA AIHEUTUVAN SÄHKÖISKU- JA TULIPALOVAARAN VÄLTTÄMISEKSI SINUN ON VARMISTETTAVA, ETTEI VERHO TAI MUU MATERIAALI PEITÄ ILMANVAIHTOAUKKOJA. ÄLÄ TUKI LAITTEEN ILMANVAIHTOAUKKOJA LEHDELLÄ, LIINALLA, VERHOLLA TAI MUULLA VASTAAVALLA. ÄLÄ SIJOITA LAITTEEN LÄHELLE AVOTULTA, KUTEN KYNTTILÄÄ. HÄVITÄ PARISTOT YMPÄRISTÖYSTÄVÄLLI- SESTI. JOS LAITE KYTKETÄÄN VERKKOJOHDOL- LA SÄHKÖVERKKOON, PISTORASIAN ON SIJAITTAVA LAITTEEN LÄHELLÄ JA SEN LUO ON OLTAVA HELPPO PÄÄSY. Verkkojohdon on oltava niin, että sitä päästään tarvittaessa heti käsittelemään (irrottamaan pistorasiasta). Jos haluat irrottaa laitteen sähköverkosta kokonaan, irrota verkkolaite pistorasiasta. Tuotteen tunnistemerkintä on laitteen pohjassa. vääränlainen jätteenkäsittely voi aiheuttaa. Tiedon lähimmästä keräyspisteestä saat alueesi jäteneuvojalta. Kansallisessa lainsäädännössä on voitu määrätä rangaistus epäasianmukaisesta jätteenhävityksestä. Yritysten käyttämät laitteet EU:ssa Lisätietoja käytöstä poistettavien laitteiden hävittämisestä saat laitemyyjältä tai tavarantoimittajalta. EU:n ulkopuolella Tämä merkki on käytössä vain EU:ssa. Kysy oikea jätteenhävitystapa viranomaisilta EU:n ulkopuolella. Vastuu kuvatusta materiaalista Valmistaja ei missään tapauksessa ole vastuussa, jos ohjelman katoamisen syynä on kameran, lisävarusteen tai tallennusmedian toimintahäiriö tai laitevika. Noudata tekijänoikeuslakia Valmiiden kasettien, levyjen tai muun julkaisun tai lähetetyn materiaalin kopiointi muuhun kuin yksityiskäyttöön saattaa rikkoa tekijänoikeuslakia. Joidenkin materiaalien kopiointi omaan käyttöön saattaa olla myös lailla rajoitettua. Tietoja käyttöohjeesta Tässä käyttöohjeessa SD-kortti tarkoittaa SD-muistikorttia ja SDHC-muistikorttia. SDHC-logo on tavaramerkki. minisd-logo on tavaramerkki. Microsoft, Windows ja DirectX ovat Microsoft Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Microsoft-valikkokuvien julkaisuun on Microsoft Corporationin lupa. IBM ja PC/AT ovat International Business Machines Corporationin rekisteröityjä tavaramerkkejä Yhdysvalloissa. Celeron, Intel, Intel CoreTM Solo ja Pentium ovat Intel Corporationin rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Apple ja Mac OS ovat Apple Inc:n tavaramerkkejä. Kaikki käyttöohjeessa mainitut järjestelmä- ja tuotenimet ovat kyseisten järjestelmien tai tuotteiden valmistajien tavaramerkkejä tai rekisteröityjä tavaramerkkejä. EMC - Sähkömagneettinen yhteensopivuus Merkki (CE) sijaitsee arvokilvessä. Jos laitteen verkkojohto on rikkoutunut, se on korvattava viranomaisten hyväksymällä verkkojohdolla. Kuvissa oleva laite ja valikko saattaa olla erilainen kuin kotimaassasi myytävä malli. Kuva on kuitenkin riittävän tarkka tarkoitukseensa. Käytä vain suositeltuja lisävarusteita. Käytä vain mukana toimitettua AV-kaapelia ja USBkaapelia. Jos käytät erikseen myytävää kaapelia, käytä alle 3 metrin pituista kaapelia. Tietoa käytöstä poistettujen sähkö- ja elektroniikkalaitteiden hävittämisestä Tämä merkki tuotteessa ja/tai dokumenteissa tarkoittaa, että käytettyä sähkö- ja elektroniikkalaitetta ei saisi hävittää sekajätteenä. Tuote käsitellään, kerätään ja kierrätetään oikein, jos toimitat sen keräyspisteeseen, missä se otetaan vastaan ilmaiseksi. Joissakin maissa laitteen saa palauttaa jälleenmyyjälle, jos ostat uuden laitteen. Kun hävität tuotteen asianmukaisesti, autat säästämään arvokkaita luonnonvaroja ja estämään ihmisten terveydelle ja ympäristölle mahdollisesti haitallisia vaikutuksia, joita 4

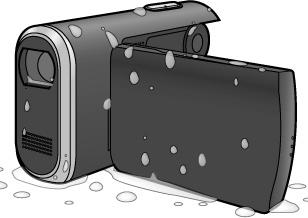

5 Ominaisuudet Kestää vettä Johdanto Kestää iskuja Tämä laite on vedenkestävä videokamera, joka täyttää IEC 60529:n IPX4-spesifikaatiot* Degrees of protection provided by enclosures (IP Code). Tämän laitteen käsittely märin käsin tai vähäisen veden roiskuminen laitteen päälle ei aiheuta toimintahäiriötä. Laitetta ei kuitenkaan voi käyttää veteen upotettuna. * Vettä voi roiskua laitteen päälle mistä suunnasta tahansa. Se ei aiheuta toimintahäiriöitä. Tämä laite on iskunkestävä videokamera, joka on läpäissyt pudotustestin* 1,2 metrin korkeudesta. * Testi täytti vaatimukset, jotka on esitetty dokumentissa MIL-STD 810F Method Shock. (Laite pudotetaan 5 cm paksun vanerin päälle). Tämä ei takaa, että laite olisi vedenkestävä kaikissa tilanteissa. Jos laitteessa on vettä tai likaa, pyyhi se pois mahdollisimman nopeasti pehmeällä, kuivalla liinalla. Jätä kamera sen jälkeen kuivumaan itsekseen. Älä kaada vettä laitteen päälle. Älä upota laitetta veteen puhdistamisen aikana. Lisävarusteet eivät ole vedenkestäviä. Tämä ei takaa, etteikö laite voisi mennä rikki tai epäkuntoon. Laitteen vedenkestävyys voi heikentyä putoamista seuranneen iskun voimasta tai useiden putoamisien seurauksena. Siinä tapauksessa ota yhteys laitemyyjään. Noudata varovaisuutta, sillä etenkin seuraavissa tilanteissa kameraan voi tulla toimintahäiriö: Kameraan roiskuu suolavettä (esim. merivettä) Käytät kameraa kosteassa tilassa (esim. kylpyhuoneessa). Kamera on kuumassa (esim. uima-altaan vieressä auringossa). Kameran käytön aikana kortti/akkutilan kannen ja liittimien suojakannen lukitsin on LOCK-asennossa. Varusteet Tarkasta, että sait vakiovarusteet laitteen mukana. Joitakin lisävarusteita ei ole saatavilla joissakin maissa. Lisävarusteet SD-muistikortti (2 Gt) Akku VW-VBJ10 AC-verkkolaite (adapteri) VSK0686 AC-kaapeli A K2CT3CA00004 (EB/GC) B K2CJ2DA00008 (GN) C K2CQ2CA00006 (EP/GC) AV-kaapeli K2KZ9CB00002 Kaksitoiminen kantohihna VFC4260 USB-kaapeli K2KZ4CB00011 CD-ROM Akku (VW-VBJ10) Jalusta (VW-CT45E) A) Iso-Britannia, Hong Kong, Saudi Arabia B) Australia, Uusi-Seelanti C) Muut alueet kuin Iso-Britannia, Hong Kong, Saudi Arabia, Australia, Uusi- Seelanti 5

6 Kameran rakenne 1 Linssi 2 Valkotasapainon tunnistin 3 Mikrofoni (kiinteä, stereo) 4 LCD-näytön avauskohta 5 Virran merkkivalo 6 Tallennuspainike 7 Kantohihnan kiinnityskohta 8 Kuvaamisen aikana: Zoomi [W/T] Ohjelman katselun aikana: Äänenvoimakkuus [- VOL +] 9 Kolmijalan kiinnityskohta 10 Kortinkäytön merkkivalo [ACCESS] 11 Kortti/akkutilan suojakannen lukitsin [LOCK <> OPEN] 12 Muistikorttitilan/akkutilan suojakansi 13 Akun paikka [BATT] 14 Kortin paikka [SD CARD] 15 LCD-näyttö LCD-tekniikan tuotannollisista syistä näytössä saattaa olla pieniä kirkkaita tai tummia pisteitä. Ne eivät ole merkki viasta tai toimintahäiriöstä eivätkä vaikuta tallentuvan kuvan laatuun. 16 [roskakori]-painike: poistopainike 17 Kaiutin 18 [AUTO]/[MANUAL AF/MF] -painike (automaattiasetukset / käsiasetukset ) 19 Toimintatilan valitsin 20 Kameran toimintojen palauttaminen alkutilaan (ns. resetointipainike [RESET]) 21 Ohjauspainike 22 Valikon avauspainike [MENU] 23 Liittimien suojakansi 24 Liittimien suojakannen lukitsin [LOCK <> OPEN] 25 Audio-video -lähtöliitin [A/V] 26 USB-liitin 27 DC-tuloliitin [DC IN 4.8V] 28 Tallennuksen apukäynnistyspainike Tällä painikkeella on helppo käynnistää kuvaaminen, jos kamera ei ole normaalissa kuvausasennossa (esim. kun pidät kameraa vyötärösi korkeudella). 6

7 Kortti/akkutilan kansi ja liittimien suojakansi Jos kortti/akkutilan kannen tai liittimien kannen alapuolelle pääsee likaa, pölyä tai nestettä, kameran toiminnassa voi ilmetä häiriöitä. Ole varovainen seuraavissa tilanteissa: Kameran käytön aikana kortti/akkutilan kannen ja liittimien suojakannen lukitsimen on oltava lukitussa LOCK-asennossa. Ennen kuin avaat kannen, pyyhi kamerasta huolellisesti pois kaikki vesi ja lika. Avaa kansi paikassa, jossa vettä tai hiekkaa ei voi joutua kameraan. Kuivaa märät kätesi huolellisesti, ennen kuin avaat kannen. Kun suljet kannen, laita (1) kuten kuvassa. Kädensijan tukihihna / kantohihna Suosittelemme käyttämään mukana toimitettua kantohihnaa. Se vähentää kameran putoamisvaaraa. Kiinnitä hihna (1) sen kiinnityskohtaan. n Käyttö kättä tukevana remminä 1 Kiinnitä kolmijalan kiinnityssovitin (2) kolmijalan kiinnityskohtaan. Jos kannen sisäpuolelle pääsee likaa tai hiekkaa, pyyhi ne pois, ennen kuin suljet kannen. Kameran vedenkestävyys voi heikentyä, jos vedenkestävyyden antava kotelo (tiivistysmassa) tai ulkokuori vaurioituu tai siihen tulee lommo. Siinä tapauksessa ota yhteys laitemyyjään. 2 Pujota kätesi hihan ja kameran välistä. Vedä hihnan pituudensäätimestä (3). Kamerajalusta Jos haluat kiinnittää kameraan jalustan (lisävaruste VW-CT45E), sinun on ensin kiinnitettävä kameraan (mukana toimitetussa) kantohihnassa oleva jalustasovitin. (Lue huolellisesti kiinnitysohjeet jalustan käyttöoppaasta). 1 Kiinnitä rannehihna ja jalustasovitin kameraan. 2 Kiinnitä jalustassa oleva kameran kannatinlevy (2) sovittimessa olevaan jalustapaikkaan (1). n Irrottaminen jalustasta Voit irrottaa vain kameran jalustasta. Sovitin ei irtoa samalla kerralla. Voit hihnan pituudensäätimellä kääntää sovitinta ja irrottaa sen jalustasta. Kun kamera on jalustassa, kortti/akkutilan kantta ei voi avata. Laita SD-kortti ja akku kameraan, ennen kuin kiinnität kameran jalustaan. 7

8 Nestekidenäytön käyttö Voit kuvaamisen aikana katsella tallentuvaa kuvaa kameran nestekidenäytöstä. 1 Laita sormi nestekidenäytön avauskohtaan (A). Vedä näyttö auki nuolen osoittamaan suuntaan. Voit avata näyttöä 90 o. 2 Säädä nestekidenäytön kääntökulma. Voit kääntää sitä eteen 90 o (A) linssiä kohti tai taakse 90 o (B). Nestekidenäytön kirkkautta ja värisävyjä voit säätää asetusvalikon kautta (s. 23). Kamera saattaa hajota tai lakata toimimasta, jos näyttöä avataan tai käännetään väkisin. 8

9 (ei tässä mallissa) 9

10 SD-kortti Voit kuvata videoita ja valokuvia SD-kortille. Tallennusmedia SD-muistikortti SDHC-muistikortti Tunnus käyttöohjeessa Tallennuskapasiteetti 8 Mt/ 32Mt/ 256 Mt/ 4Gt 16Mt 64Mt/ 512Mt 128Mt 1 Gt/2Gt Toiminnot Videokuvaaminen Valokuvaaminen -- *1 *2 *1 Kortin toimintaa ei voida taata videokuvaamisen aikana. Kun kuvaat liikkuvaa kuvaa muistikortille, kamera saattaa äkillisesti lopettaa kuvaamisen. *2 Lue lisää korteista, joita voit käyttää tässä kamerassa videokuvausta varten (s. 10). : kyllä; -- :ei Kortin käsittely Kortit, joita kamerassa voi käyttää Älä koske kortin takana oleviin liittimiin. Suojaa kortin liittimet vedeltä, lialta ja pölyltä. Älä jätä korttia seuraaviin paikkohin: suoraan auringonvaloon pölyiseen tai kosteaan paikkaan lämmitinlaitteen lähelle paikkaan, jossa lämpötila voi vaihdella merkittävästi (kondensaatiovaara) paikkaan, jossa voi esiintyä staattista sähköisyyttä tai sähkömagneettisia aaltoja. Laita kortti suojapussiin tai -koteloon käytön jälkeen. Sähkökohina, staattinen sähkö tai videokameran tai kortin toimintahäiriö voivat vaurioittaa tai hävittää kortille tallennettua dataa. Tallenna tärkeät tiedot esim. tietokoneeseen. MultiMediaCardia ei voi käyttää tässä laitteessa. Kun SD-muistikortin kirjoituslukko (A) on lukkopuolella, kortille ei voi tehdä tallennuksia, poistoja tai editointeja. Tämä laite käyttää SD-korttia, joka on alustettu FAT12- tai FAT16-tiedostojärjestelmään SD-muistikorttien teknisten tietojen mukaisesti. Tämä laite käyttää SDHC-muistikorttia, joka on alustettu FAT32-tiedostojärjestelmään. Jos haluat käyttää yli 4 gigatavun korttia, sinun on valittava SDHC-muistikortti. (Yli) 4 gigatavun (tai suurempi) muistikortti, jossa ei ole SDHC-logoa, ei vastaa ominaisuuksiltaan SD-muistikorttien teknisiä vaatimuksia. Formatoi (alusta) SD-kortti tässä laitteessa. Jos SDkortti formatoidaan muussa laitteessa (kuten tietokoneessa), kortille tallentaminen saattaa kestää kauemman etkä välttämättä voi käyttää SD-korttia lainkaan. (Älä formatoi sitä tietokoneessa tms.). Jos käytät SD-korttia, jolle on jo kirjoitettu monta kertaa, jäljellä oleva tallennusaika saattaa pienentyä. Säilytä muistikortti lasten ulottumattomissa. Lapsi voi yrittää niellä kortin. Tämä laite on yhteensopiva sekä SD- että SDHC-muistikortteihin. Voit käyttää SDHC-kortteja vain laitteissa, jotka ovat yhteensopivia SDHC-kortteihin. Et voi käyttää SDHC-korttia laitteessa, joka on yhteensopiva vain SD-muistikortteihin. (Ennen kuin laitat SDHC-kortin toiseen laitteeseen, varmista yhteensopivuus laitteen käyttöohjeesta). 10 (A)

11 Videokuvausta varten suosittelemme käyttämään SD-muistikortteja ja SDHC-muistikortteja, jotka vastaavat vähintään SD-nopeusluokitusta 2 (SD Speed Class Rating > Class 2), tai seuraavia Panasonicin valmistamia SD-muistikortteja: (Muunlaisen SD-kortin käytön aikana videokuvaus saattaa äkillisesti loppua). * Ei valmisteta enää. Toimintaa ei taata seuraavien SD-korttien käytön aikana: - SD-kortit 32 Mt Mt - SD-kortit 256 Mt - 4 Gt (muut kuin edellä mainitut). Tarkasta uusimmat tiedot seuraavalta verkkosivulta: (vain englanniksi) SD Speed Class Rating Class2 - SD-korttinopeusluokitus 2 Tämä tarkoittaa 2-luokitusta SD-nopeusluokitusten standardeissa, jotka SD Card Association on laatinut nopealle tiedonkirjoitukselle SD-yhteensopivien laitteiden ja SD-muistikorttien yhteiskäyttöä varten. Jos käytät SD-yhteensopivassa laitteessa 2-luokan korttia, joka on yhteensopiva SD-nopeusluokkaan, saat hyvän tallennustuloksen käyttämällä SD-korttia, joka täyttää vähintään 2-luokan vaatimukset. 11

12 Kameran virrankäyttö Akun asettaminen kameraan ja akun lataaminen Kun verkkolaite on kytkettynä kameraan, kamera on valmiustilassa. Verkkolaitteen ollessa kytkettynä sähköverkkoon tämän kameran ensiöpiirissä on jännite. 4 Kytke verkkolaite (mukana) (A) kameraan ja pistorasiaan. Akku toimitetaan lataamattomana. Lataa akku ennen käyttöä. Akku ei lataudu, jos kamera on toimintatilassa. Käytä aina alkuperäistä Panasonic-akkua. Valitse toimintatilan valitsimella OFF. 1 Työnnä kortti/akkutilan kannen lukitsin OPEN-asentoon. Avaa kansi. Jos kansi ei avaudu, laita sormesi kohtaan [p] ja avaa kansi. 2 Tarkista ensin oikea akun asento! Paina akku paikalleen (kuuluu naksahdus). 1) Liu uta liitinkannen lukitsin OPEN-asentoon ja avaa kansi. 2) Kytke AC-kaapeli ensin verkkolaitteeseen ja sitten pistorasiaan. 3) Kytke verkkolaite kameran DC-tuloliittimeen. Virran merkkivalo (B) alkaa vilkkua punaisena n. 2 sekunnin välein merkiksi siitä, että lataus on alkanut. Akku on latautunut, kun merkkivalo sammuu. AC-kaapelin liitin ei uppoa kokonaan verkkolaitteessa olevaan liittimeen. Se jää vähän ulos, kuten kuvassa C. Älä kytke AC-kaapelia muihin laitteisiin. Se on suunniteltu vain tätä laitetta varten. Älä kytke kameraan muiden laitteiden AC-kaapeleita. 3 Sulje kortti/akkutilan kansi. Työnnä kannen lukitsin LOCK-asentoon. Akun latausajat (s. 14). Suosittelemme käyttämään Panasonic-akkuja (VW-VBJ10). Jos käytät muita akkuja, emme voi taata tämän laitteen toiminnan laatua. 12 VAROITUS Väärin asennettu akku/paristo aiheuttaa räjähdysvaaran. Korvaa akku/paristo vain samanlaisella tai vastaavalla valmistajan suosittelemalla akulla/paristolla. Hävitä käytetyt akut/paristot valmistajan ja jätehuolto-ohjeiden mukaan. VAROITUS VAKAVASTA VAARASTA: Tulipalon, räjähdyksen ja palovammojen vaara. Älä pura, lämmitä yli 60 C-asteeseen tai polta.

13 Latausvirheet Jos virran merkkivalo vilkkuu nopeasti tai hitaasti, syynä saattaa olla jokin seuraavista tilanteista: Virran merkkivalo vilkkuu n. 6 sekunnin välein (palaa n. 3 sekuntia, pois päältä n. 3 sekuntia): Akku on saattanut tyhjentyä liikaa. Akku voidaan ladata, mutta voi kestää useita tunteja, ennen kuin normaali lataus alkaa. Akun lämpötila tai ympäristön lämpötila voi olla liian suuri tai pieni ja lataamiseen voi kulua kauan aikaa. Akun irrottaminen Ennen kuin otat akun pois, laita toimintatilan valitsin [OFF]-asentoon ja varmista, että virran merkkivalo sammuu. 1 Liu uta kortti/akkutilan kannen lukitsin nuolen suuntaan. Avaa kansi. Virran merkkivalo vilkkuu n. 0,5 sekunnin välein (palaa n. 0,25 sekuntia, pois päältä n. 0,25 sekuntia): Akku ei ole latautunut. Poista akku ja yritä ladata se uudelleen. Akun lämpötila tai ympäristön lämpötila voi olla liian suuri tai pieni. Odota, että lämpötila palautuu normaaliksi. Lataa akku sitten uudelleen. Ellei akku vieläkään lataudu, siinä tai laturissa voi olla jotakin vikaa. Ota yhteys laitemyyjään Jos kansi ei avaudu, laita sormesi kohtaan [p] ja avaa kansi. 2 Työnnä lukitsinta (A) nuolen osoittamaan suuntaan. Ota akku pois. Virran merkkivalo sammuu. Lataus on valmis. Ellei virran merkkivalo vilku, laita akku kameraan tai kytke verkkolaite kameraan. Ellei virran merkkivalo vieläkään vilku, akussa tai verkkolaitteessa voi olla jotain vikaa. Ota yhteys laitemyyjään. n Kytkeminen verkkovirtaan Laita toimintatilan valitsin OFF-asentoon, ennen kuin kytket verkkolaitteen kameraan. Jos kytket kameran toimintatilaan ladatessasi akkua verkkolaitteen avulla, voit käyttää kameraa pistorasiasta tulevalla verkkovirralla. (Akku ei lataudu, kun kamera on toimintatilassa). 3 Sulje akku/korttitilan kansi. Liu uta kannen lukitsin nuolen suuntaan. 13

14 Latausaika Taulukon tiedot mitattu lämpötilan ollessa 25 o C ja kosteuden ollessa 60%. Jos lämpötila on enemmän tai vähemmän kuin 25 o C, latausaika on pitempi. Akkun mallinumero Jännite/kapasiteetti Latausaika Mukana (myös lisävaruste) 2h 10 min tarkoittaa 2 tuntia 10 minuuttia. Taulukon ajat ovat arvioita. Kuvausaika Todellinen kuvausaika tarkoittaa kuvausaikaa, kun kuvaus käynnistetään ja lopetetaan monta kertaa, kamera kytketään toimintaan >< pois toiminnasta, painat zoomipainiketta tms. Akkun mallinumero Jännite/ Jatkuva yhtäjaksoinen Todellinen kapasiteetti kuvausaika kuvausaika Mukana (myös lisävaruste) 1h 10 min tarkoittaa 1 tuntia 10 minuuttia. Taulukon ajat ovat arvioita. Akun jäljellä oleva teho näkyy nestekidenäytössä olevasta akkuilmaisimesta. Riittävästi Tehoa jonkin Tehoa vähän Vaihda/ tehoa. verran. lataa akku Tyhjän akun aikana vilkkuu näytössä. Kuvausaikaan vaikuttaa kameran käyttötapa. Nämä ajat ovat arvioita. Kuvausaika on taulukon tietoja lyhyempi, jos olet kirkastanut näytön POWER LCD -toiminnolla. Akku kuumenee käytön jälkeen ja latauksen aikana. Myös laite kuumenee käytön aikana. Se ei ole toimintahäiriö. Akun käyttöaika lyhenee kylmässä. Suositamme, että lataat vara-akun täyteen ennen kuvaamisen aloittamista. 14

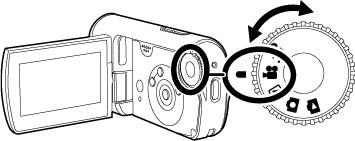

15 Perustoiminnot Toimintatila ja kameran virta Toimintatilan valitsimella Kytke kameraan virta Laita toimintatilan valitsin kohtaan,, tai. Laita valitsimessa oleva kuvake kuvassa näkyvään kohtaan. Virran merkkivalo (A) syttyy ja kamera kytkeytyy toimintatilaan. Kun kytket kameran toimintatilaan ensimmäisen kerran, näkyviin tulee kehotus asettaa päiväys ja kellonaika. Valitse [YES] ja määritä päiväys ja aika. Kytke kamerasta virta pois Laita toimintatilan valitsin OFF-asentoon. Virran merkkivalo (A) sammuu ja kamera kytkeytyy pois toimintatilasta. Valitse haluamasi toimintatila kääntämällä toimintatilan valitsinkiekkoa. Käännä toimintatilan valintakiekkoa rauhallisesti mutta varmasti. Älä käännä väkisin. Laita haluamasi toimintatilan tunnus merkin kohdalle. Videokuvaus (s. 25) Videon toisto (s. 40) Valokuvaaminen (s. 27) Valokuvien toisto (s. 42) Voit kuvata ohjelmaa. Voit katsella videota. Voit kuvata valokuvia. Voit katsella valokuvia. Nestekidenäytöllä OFF Pois toimintatilasta Virta pois kamerasta. Voit kytkeä kameraan virran ja kamerasta virran pois nestekidenäytön avulla, kun virtakytkin on ONasennossa ja kameran toimintatilan valitsimella on valittu videokuvaus tai valokuvaus. Virran kytkeminen kameraan Kytke kameraan virta avaamalla nestekidenäyttö. Virran merkkivalo syttyy ja kamera kytkeytyy toimintatilaan. Virran kytkeminen pois kamerasta Kytke virta pois kamerasta sulkemalla nestekidenäyttö. Virran merkkivalo sammuu ja kamerasta kytkeytyy virta pois. Jos QUICK START -pikakäynnistystoiminto on käytössä, kamera asettuu kuvausvalmiustilaan (virran merkkivalo vilkkuu vihreänä). Kuvaamisen aikana kamerasta ei sammu virta, vaikka suljet nestekidenäytön. Laita toimintatilan valitsin OFF-asentoon, kun et käytä kameraa. 15

16 Pikavalmiustila Kun tallennuksen pikavalmiustila on käytössä (ON), kamera käyttää akkua, vaikka nestekidenäyttö on kiinni. 3 Avaa nestekidenäyttö. Kamera on kuvausvalmis (tallennus/tallennuksen taukotila) noin 1,7 sekuntia sen jälkeen, kun avaat nestekidenäytön. Kuvauksen pikavalmiustilassa kamera käyttää noin 50 % siitä virtamäärästä, joka kuluu kuvauksen taukotilassa (pause). Siksi akun mahdollistama kuvausaika lyhenee. Toiminto voidaan ottaa käyttöön vain seuraavissa tilanteissa. Käytät akkua. Kun toimintatilan valitsimella on valittu tai ja kamerassa on SD-kortti. Käytät verkkolaitetta. Kun toimintatilan valitsimalla on valittu tai, pikavalmiustilaa voidaan käyttää, vaikka kamerassa ei olisi SD-korttia. 1 Paina MENU. Valitse [SETUP] > [QUICKSTART] > [ON]. Paina ohjauspainiketta keskeltä. 2 Sulje nestekidenäyttö, kun toimintatilan valitsin on kohdassa tai. Virran merkkivalo (A) muuttuu vihreäksi ja kamera asettuu pikavalmiustilaan. Virran merkkivalo (A) muuttuu punaiseksi ja kamera kytkeytyy tallennuksen taukotilaan noin 1,7 sekunnissa. Kuvauksen pikavalmiustilan kytkeminen pois käytöstä Paina MENU. Valitse [SETUP] >> [QUICK START] >> [OFF]. Paina ohjauspainiketta keskeltä. Virran merkkivalo sammuu ja virta sammuu, jos toimintatilan valitsimella valitaan OFF, kun kamera on kuvauksen pikavalmiustilassa. Virran merkkivalo sammuu ja kamera kytkeytyy pois toimintatilasta, kun kamera on ollut kuvauksen valmiustilassa noin 5 minuuttia. Kamera kytkeytyy pois kuvauksen pikavalmiustilasta, virran merkkivalo sammuu ja kamera kytkeytyy pois toimintatilasta, kun käännät toimintatilan valitsinta. Jos kamera kytkeytyy kuvaustilaan pikavalmiustilasta, kun käytössä on valkotasapainon automaattisäätö, valkotasapainon säätämiseen saattaa kulua tavallista kauemmin, jos uusi kuvauskohde eroaa viimeksi kuvatusta kohteesta. (Jos käytössä on yövärikuvaus-toiminto, kamera käyttää viimeksi valitsemaansa valkotasapainoa). Kun kamera kytketään pikavalmiustilasta toimintaan, zoomikertoimeksi valikoituu 1x ja kuvakoko saattaa olla eri kuin ennen pikavalmiustilaan kytkeytymistä. Jos virransäästöasetuksena on [POWER SAVE] >> [5], kamera kytkeytyy ajan kuluttua automaattisesti pikavalmiustilaan: sulje nestekidenäyttö ja avaa se uudestaan. 16

17 Kortin laittaminen/poistaminen Ennen kuin laitat/poistat SD-kortin, laita toimintatilan valitsin OFF-asentoon. Jos laitat/poistat SD-kortin, kun kamera on toimintatilassa, kameraan voi tulla toimintohäiriö tai SD-kortille tallennetut tiedot voivat hävitä. 1) Ennen kuin laitat/poistat kortin, laita toimintatilan valitsin OFF-asentoon. Tarkasta, että merkkivalo sammuu. 2) Liu uta kortti/akkutilan kannen lukitsin nuolen suuntaan. Avaa kansi. Jos kansi ei avaudu, laita sormesi kohtaan [p] ja avaa kansi. 3) Laita / poista kortti. Kun laitat korttia kameraan: Laita kortin etikettipuoli (A) ylöspäin. Työnnä muistikortti suoraan sisään yhdellä liikkeellä niin pitkälle, kuin se menee. Kun poistat korttia kamerasta: Painalla muistikorttia keskeltä ja vedä sitten kortti suoraan ulos kamerasta. 4) Sulje kortti/akkutilan kansi. Liu uta kannen lukitsin nuolen suuntaan. Ellei kortti/akkutilan kansi mene kokonaan kiinni, ota kortti pois ja laita se uudestaan. 17

18 Kortinkäytön merkkivalo Kun kamera käyttää SD-muistikorttia (lukee, tallentaa, toistaa, poistaa tms.), kortinkäytön merkkivalo palaa. Noudata seuraavia varoituksia merkkivalon palaessa. Muuten muistikortti tai tallennettu data voivat vioittua tai kameraan voi tulla toimintahäiriö. Älä avaa kortti/akkutilan kantta Älä poista SD-korttia Älä käännä toimintatilan valitsinta Älä poista akkua tai irrota AC-verkkosovitinta. Ohjauspainikkeen käyttö Kameran toimintoja on helppo käyttää yhdellä sormella: ohjauspainikkeella mm. selaat valikoita ja valitset haluamasi toiminnon. Valikot (s. 19, 62). Peruskäyttö Valitse haluamasi toimintokohta työntämällä ohjauspainiketta (1-4). Vahvista valintasi painamalla sitä keskeltä (5). (1) Siirry ylemmäs valintakohteissa. (2) Siirry alemmas valintakohteissa. (3) Siirry vasemmalle valintakohteissa. (4) Siirry oikealle valintakohteissa. Käyttö kuvaamisen aikana Käyttö tiedostojen katselun aikana Valitse toimintatilan valitsimella tai valokuvaus. videokuvaus Valitse toimintatilan valitsimella tai Valokuvien toisto. videon toisto 1) Paina ohjauspainiketta keskeltä, niin näyttöön tulee toimintokuvake. Paina uudelleen, niin toimintokuvake häviää. Joka kerta, kun työnnät ohjauspainiketta alaspäin, kuvake muuttuu. 1) Valitse haluamasi kuva työntämällä ohjauspainiketta. Vahvista valintasi painamalla ohjauspainiketta. Kamera näyttää valitsemasi kuvan. Toimintokuvake tulee näyttöön. 2) Valitse haluamasi kuvake työntämällä ohjauspainiketta ylös, vasemmalle tai oikealle. 2) Valitse haluamasi kuvake työntämällä ohjauspainiketta ylös, alas, vasemmalle tai oikealle. Voit poistaa / palauttaa toimintokuvakkeen painamalla ohjauspainiketta keskeltä. 18

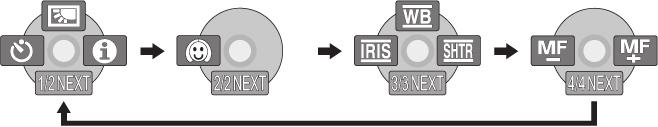

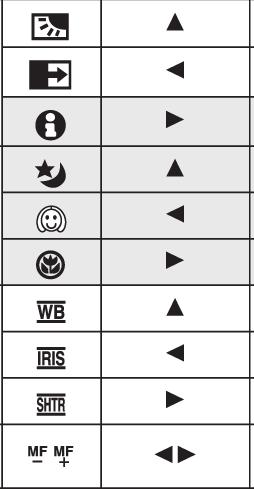

19 Toimintokuvake eri toimintatilojen aikana AUTO >< MANUAL AF/MF -painike (s. 36) Videokuvaus Valokuvaus Kuvake Paina Toiminnot Sivu Vastavalon korjaus 31 Häivytys/nosto 30 Toimintokuvakkeen aputietue 20 Yövärikuvaus 32 Pehmeä ihonsävy 30 *1 *1 *1 *2 Valkotasapaino 38 Aukkoarvo (himmennin)/ vahvistus (gain) Suljinnopeus 39 Tarkennuksen käsisäätö 37 Kuvake Paina Toiminnot Sivu Vastavalon korjaus 31 Itselaukaisin 33 Toimintokuvakkeen aputietue Pehmeä ihonsävy 30 *1 *1 *1 *2 Valkotasapaino 38 Aukkoarvo (himmennin)/vahvistus (gain) 39 Suljinnopeus 39 Tarkennuksen käsisäätö 37 Tummenetut kohdat eivät näy kuvaamisen aikana. *1) Kun olet valinnut [MANUAL AF/MF] -painikkeella käsisäädöt. *2) Kun olet valinnut [MANUAL AF/MF] -painikkeella käsisäädöt uudestaan. Videon toisto Valokuvien toisto (s. 40) (s. 42) Kuvake Paina Toiminnot Toisto / Toiston keskeytys (pause) Toiston lopetus / Esikatselukuvat Hyppy taaksepäin Kelaus taaksepäin Hidas toisto / kuva kerralla taaksepäin (pause-tilasta) Kuvake Paina Toiminnot / II I I Kuvaesityksen käynnistys/ tauko Toiston lopetus ja esikatselukuvien näyttö Edellisen kuvan toisto (tauon aikana) Seuraavan kuvan toisto (tauon aikana) Hyppy eteenpäin Pikakelaus eteen Hidas toisto / kuva kerralla eteenpäin (pause-tilasta) 19

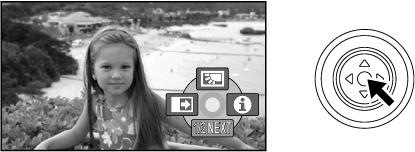

20 Lisätietoja toimintokuvakkeesta Voit avata näyttöön selityksen toimintokuvakkeesta, joka näkyy, kun kamera on kuvaustilassa (videokuvaus/valokuvaus) ja olet valinnut [AUTO]-painikkeella automaattisäädöt. Valitse toimintatilan valitsimella tai. 1) Paina ohjauspainiketta kuvaamisen tauon (II) aikana, niin näkyviin tulee toimintokuvake. 2) Työnnä ohjauspainiketta oikealle valitaksesi kohdan. 3) Valitse haluamasi kuvake työntämällä ohjauspainiketta ylös, vasemmalle tai oikealle. Valitsemasi toimintokuvakkeen selitys tulee näyttöön. Joka kerta, kun työnnät ohjauspainiketta alaspäin, kuvake muuttuu. Sulje selite valitsemalla EXIT tai painamalla MENU. Kun selite on näytössä, et voi muuttaa kameran asetuksia toimintokuvakkeen avulla. Kun selite on näytössä, et voi kuvata videota tai ottaa valokuvia. Valikkokielen vaihtaminen Voit vaihtaa näyttötietueiden ja valikkojen esityskielen. 1) Paina MENU. Valitse [LANGUAGE]. Paina ohjauspainiketta keskeltä. 2) Valitse [English] (englanti). Paina ohjauspainiketta. 20

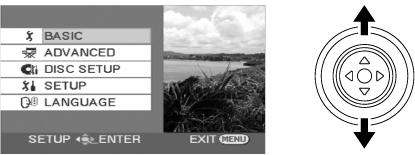

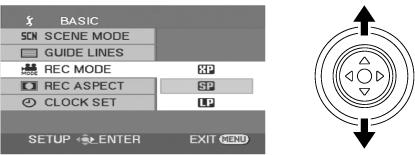

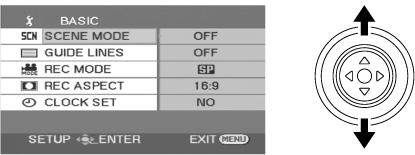

21 Käyttöönotto Valikkojen käyttö Lisätietoja yksittäisten valikkojen sisällöstä, s ) Lopeta kuvaus/katselu. Paina MENU. Valikon sisältöön vaikuttaa kameran toimintatila. Älä käännä toimintatilan valitsinkiekkoa silloin, kun valikko on auki. 2) Valitse valikko ohjauspainikkeella (ylös/alas). 3) Avaa valikko ohjauspainikkeella (oikealle tai paina keskeltä). 4) Valitse alavalikko ohjauspainikkeella (ylös/alas). 5) Avaa valikko ohjauspainikkeella (oikealle tai paina keskeltä). 6) Valitse asetus ohjauspainikkeella (ylös/alas). Valikkoa ei saa auki kuvaamisen / toiston aikana. Et voi käynnistää toimintoja valikon ollessa auki. 7) Vahvista asetuksen arvo painamalla ohjauspainiketta keskeltä. Voit palata edelliselle sivulle ohjauspainikkeella (vasemmalle). Valikon sulkeminen 1) Paina MENU. 21

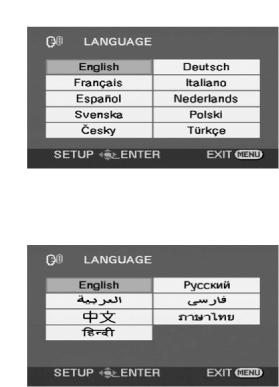

22 Päiväys ja kellonaika [CLOCK SET] Kun kytket kameran ensimmäisen kerran toimintatilaan, näyttöön tulee kehotus ajastaa kello ja päivyri. Valitse YES. Paina ohjauspainiketta. Tee vaiheet 2-3. Valitse toimintatilaksi videokuvaus tai valokuvaus. 1) Paina MENU. Valitse BASIC >> CLOCK SET >> YES. 2) Valitse muutettava kohta työntämällä ohjauspainiketta oikealle / vasemmalle. Esimerkissä: Päivä/ kuukausi / vuosi / tunnit / minuutit. Valitse oikea arvo työntämällä ohjauspainiketta ylös / alas. Vuosi muuttuu näin: 2000, , Kellossa on 24 tunnin näyttö. 3) Vahvista asetukset painamalla ohjauspainiketta keskeltä. Sulje valikko painamalla MENU. Tarkasta aika ja päiväys. Kello käynnistyy sekunnista [00]. Päivämääränäytön valinta [ DATE FORMAT] 1) Paina MENU. Valitse SETUP >> DATE FORMAT. Valitse haluamasi näyttötyyli painelemalla ohjauspainiketta keskeltä: Päivämäärätietueen sisältö [DATE/TIME] 1) Paina MENU. Valitse SETUP >> DATE/TIME. Valitse ohjauspainikkeella haluamasi sisältö: Huom! Y/M/D M/D/Y D/M/Y Vuosi, kuukausi, päivä 15: Kuukausi, päivä, vuosi 15: Päivä, kuukausi, vuosi 15: VAROITUS VAKAVASTA VAARASTA TÄSSÄ LAITTEESSA OLEVAN LITIUMAKUN SAA VAIHTAA VAIN VALTUUTETTU HUOLTA- JA. OTA TARVITTAESSA YHTEYS PAIKALLI- SEEN PANASONIC-EDUSTAJAAN. Päiväys ja kello pysyvät oikeassa ajassa kameran sisäisen litiumakun avulla. Tarkista päiväys ja kello, ennen kuin aloitat kuvaamisen, sillä kameran sisäinen kello ei ole tarkka. Kameran päivyriakun lataus Jos kameran virrankytkemisen jälkeen näkyviin tulee merkki [ -- ], kameran sisäinen litiumakku alkaa olla tyhjillään. (Kun kytket kameran toimintatilaan ensimmäisen kerran lataamisen jälkeen, näyttöön tulee kehotus asettaa kello ja päivyri oikeaan aikaan. Valitse YES ja aseta kello ja päivyri oikeaan aikaan.) Kameran päivyriakun lataus Kytke verkkolaite kameraan tai laita kameraan akku, niin kameran sisäinen akku alkaa latautua. Jätä kamera valitsemaasi lataustilaan noin 24 tunniksi. Sen jälkeen kameran sisäinen litiumakku ylläpitää päiväystä/kelloa noin kuusi kuukautta. Sisäinen akku latautuu, vaikka kytket kameran Toimintatilan valitsimen OFF-asentoon. 22

23 Nestekidenäytön säädöt Kirkkaus ja värit [LCD SET] 1) Paina MENU. Valitse SETUP >> LCD SET >> YES. Paina ohjauspainiketta keskeltä. 2) Valitse säädettävä asetus ohjauspainikkeella (ylös/alas). Säädä asetusta ohjauspainikkeella (oik/vas). Palkin merkki liikkuu. Sulje valikko painamalla MENU. BRIGHTNESS COLOUR Nestekidenäytön kirkkaus Nestekidenäytön värien voimakkuus Nämä asetukset eivät vaikuta tallentuvan kuvan laatuun. Nestekidenäytön kirkastus [POWER LCD >> ON] 1) Paina MENU. Valitse [SETUP] >> [POWER LCD] >> [ON]. Paina ohjauspainiketta keskeltä. Nestekidenäyttöön tulee [ ]. Valitse [POWER LCD] >> [ON], jos kuvausympäristö on hämärä ja nestekidenäyttöä on vaikea nähdä. Nestekidenäytön valaistus (noin) kaksinkertaistuu. n Toiminnon kytkeminen pois käytöstä Paina MENU. Valitse [SETUP] >> [POWER LCD] >> [OFF]. Paina ohjauspainiketta keskeltä. Merkki [ ] häviää näytöstä ja käyttöön palautuu alkuperäinen kirkkaus. Toiminto ei vaikuta tallentuvaan kuvaan. Jos kytket kameran toimintatilaan, kun virtalähteenä on verkkolaite (AC), tämä toiminto kytkeytyy automaattisesti käyttöön. 23

24 Kuvaaminen Formatoi ensin SD-kortti, jos sitä on käytetty toisessa laitteessa ja aiot käyttää sitä ensimmäisen kerran tässä laitteessa. Formatointi hävittää kaikki tiedostot SD-kortilta. Poistettuja tiedostoja ei saa takaisin. Kopioi tärkeät tiedostot tietokoneeseen tai muualle ennen formatointia. Suosittelemme siirtämään tärkeät tiedostot kamerasta tietokoneelle esim. MotionSD STUDIO -ohjelmalla (s. 52). Kuvausasento 1 Tartu kameraan molemmilla käsillä. 2 Suosittelemme käyttämään mukana toimitettua kantohihnaa. Se vähentää kameran putoamisvaaraa. 3 Älä peitä mikrofonia tai antureita käsilläsi. 4 Jos pidät kameraa alhaalla, käynnistä kuvaaminen tallennuksen käynnistyksen apupainikkeella. Älä kiinnitä jalustaa kameraan ja käytä samaan aikaan kameran putoamisen estämiseksi rannehihnaa kuten normaalisti. 5 Pidä käsivarret lähellä vartaloa. 6 Asetu seisomaan pieneen haara-asentoon. Kamerassa on linssiä suojaava lasi, joka estää vettä pääsemästä linssiin. Jos linssiä suojaavaan lasiin jää likaa tai vesipisaroita, poista ne ennen kuvaamista. Suosittelemme puhdistusliinan käyttöä. Jos mikrofonissa on vesipisaroita, tallentuva ääni säröytyy. Poista vesipisarat mikrofonista ennen kuvaamista. Jos olet ulkona, pidä aurinko kuvatessasi selkäsi takana. Jos valonlähde on kuvauskohteen takana, kohde tallentuu tummana. Varmista, että seisot tukevalla alustalla. Varmista, ettet voi törmätä muihin ihmisiin tai esineisiin. Automaattiasetukset vs. käsisäätöiset asetukset Kun painat AUTO-painiketta, niin kamera säätää väritasapainon (valkotasapainon) ja tarkennuksen automaattisesti. - Valkotasapainon säätö automaattisesti (s. 74) - Automaattitarkennus (s. 74) Kuvauskohteen kirkkaus jne. vaikuttavat siihen, millaisen aukkoarvon ja suljinnopeuden kamera valitsee automaattisesti ihanteellisen kuvakirkkauden saamiseksi. (Kun toimintatilana on videokuvaus: Suljinnopeudeksi valikoituu enintään 1/350). Väritasapaino ja tarkennus eivät valonlähteen tai kuvauskohteen vuoksi välttämättä säädy automaattisesti. Siinä tapauksessa sinun on itse tehtävä tarvittavat säädöt: - Kuvausohjelmat (s. 36) - Valkotasapainon säätö (s. 38) - Suljinnopeus (s. 39) - Aukko / vahvistus (s. 39) - Tarkennus (s. 37) 24

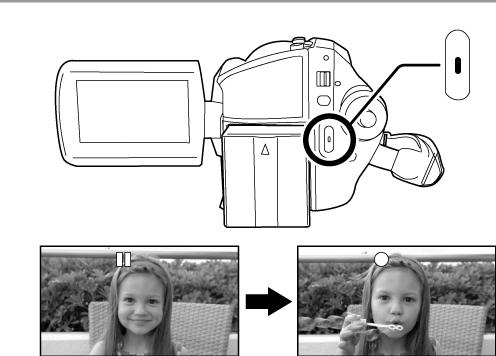

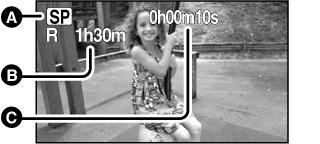

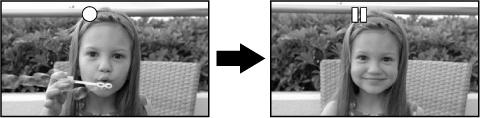

25 Videokuvaaminen Kameran toimitushetkellä kuvasuhdeasetus on [16:9]. Sellainen kuva sopii katseltavaksi laajakuvatelevisiossa. Jos haluat katsella kuvaamaasi ohjelmaa 4:3 -kuvasuhteen televisiossa, muuta kuvasuhdeasetusta ennen kuvaamisen aloittamista (s. 34) tai kuvaamisen aikana televisiosta (s. 48). Käytä SD-korttia, jolle voi tallentaa videokuvaa. (s. 11) 1) Valitse toimintatilan valitsimella. 2) Käynnistä kuvaaminen painamalla kuvauspainiketta. Kuvaamisen aikana voit sulkea nestekidenäytön. Kuvaaminen ei keskeydy. Kuvaamisen lopettaminen Voit keskeyttää tallennuksen painamalla kuvauspainiketta. [] ja [II] Merkit ovat punaisina näytössä kuvaamisen aikana [II] Älä liiku, ennen kuin tämä merkki on vihreä Tapahtumat, jotka kuvasit tallennuksen aloittamisesta tallennuksen keskeyttämiseen, tallentuvat yhdeksi videoksi. Mikäli tallennus on ollut taukotilassa yli 5 minuuttia etkä ole sinä aikana käyttänyt mitään toimintoa, kamera sammuu automaattisesti säästääkseen virtaa. Kun haluat jatkaa kuvaamista, käynnistä kamera uudelleen. Tämän virransäästötoiminnon voit kytkeä pois käytöstä (ks. valikosta kohta POWER SAVE > OFF) Näytön tiedot videokuvaamisen aikana A) Tallennuslaatu B) Jäljellä oleva kuvausaika (Jos aikaa on alle 1 minuutti, näytössä vilkkuu punaisena [R 0h00m]. C) Tallennukseen kulunut aika Kamera tallentaa etuosassa olevalla stereomikrofonillaan äänen. Älä peitä mikrofonia. Jos SD-kortin kirjoituslukko on LOCK-kohdassa, kortille ei voi tallentaa. Aina kun kuvaaminen keskeytetään taukotilaan, näytössä oleva laskin nollaantuu 0h00m00s. Kuvaamisen aikana virta ei kytkeydy kamerasta pois, jos suljet näytön. Videokuvauksen aikana et saa irrottaa akkua tai verkkolaitetta. Muuten korjausviesti saattaa tulla näkyviin, kun kytket kameraan virran uudestaan (s. 68). 25

26 Jos kuvaaminen keskeytyy äkillisesti Jos käytät muuta kuin videokuvaamiseen sopivaa SD-korttia, kuvaaminen voi yhtäkkiä keskeytyä. Kuvaruutuun tulee alla oleva viesti. Käytä Panasonic SD-korttia tai muuta SD-korttia, jolle voit tallentaa videokuvaa. (s. 11) Vaikka käyttäisit videokuvaamiseen sopivaa SD-korttia, näkyviin voi tulla viesti, jos kortille on kirjoitettu monta kertaa ja kirjoitusnopeus on hidastunut. Suosittelemme SD-kortin formatointia. Formatointi hävittää kaikki tiedostot SD-kortilta. Tallenna tärkeät tiedostot tietokoneelle ennen formatointia. Suosittelemme siirtämään tärkeät tiedostot kamerasta tietokoneeseen MotionSD STUDIO -ohjelmalla (tms.). (s. 78). Videon kuvanlaatu Valitse toimintatilan valitsimella. 1) Paina MENU. Valitse BASIC >> REC MODE. Paina ohjauspainiketta. Muista! Akun sallimat kuvausajat (s. 14) Tämä laite tallentaa ohjelman VBR-muotoon. VBR on lyhenne sanoista Variable Bit Rate (vaihteleva bittinopeus). VBR-tallennuksessa bittinopeus (datan määrä tietyssä ajassa) vaihtuu automaattisesti sen mukaan, millaista kohdetta kuvaat. Jos kohde liikkuu paljon, kuvausaika on tavallista lyhyempi. 8 Mt:n ja 16 Mt:n SD-kortille ei voi tallentaa videokuvaa. Jos SD-kortille on tehty tallennuksia tai poistoja monta kertaa, se saattaa olla käyttökelvoton videokuvaukseen, vaikka kortilla olisi tilaa. Tallenna tiedostot ensin tietokoneelle ja formatoi (alusta) sitten SD-kortti. Toiston aikana kuvassa saattaa näkyä mosaiikkimaista häiriötä ( palikoitumista ) seuraavissa tapauksissa: Kun taustalla on monimutkainen kuvio. Kun kameraa siirretään liikaa tai liian nopeasti. Kun kuvauskohde liikkuu äkkinäisesti (etenkin jos kuvauslaatuna on LP). SD - Tallennusaika Panasonic-muistikortille Kapasiteetti XP Tallennuslaatu SP LP (High quality) (Normal) (Long play) 256 Mt 3 min 6 min 12min 512 Mt 6 min 12min 25min 1 Gt 12 min 25min 50min 2 Gt (mukana) 25 min 50min 1 h 40 min 4 Gt 50 min 1 h 40 min 3 h 20 min Kuvanlaatu Kuvausaika tärkein... tärkein 26

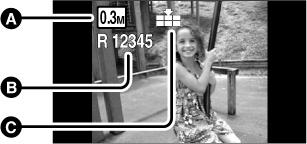

27 Valokuvaaminen Kameran ottamien valokuvien koko on 640x480 pikseliä. 1) Valitse toimintatilan valitsimella. 2) Paina kuvaamisen aloituspainiketta. Kamera tarkentaa automaattisesti näytön keskellä näkyvään kohteeseen (jos käytössä on automaattitarkennus). SD-kortille mahtuvien kuvien lukumäärä (ks. ohjeen loppu). Hyvin tarkentuneiden valokuvien ottaminen Ääntä ei voi tallentaa. Jos SD-kortin kirjoituslukko on LOCK-kohdassa, kortille ei voi tallentaa. Kun zoomaat kohteeseen 4x tai sitä suuremmalla zoomikertoimella, kameraa on erittäin vaikea pitää tärisemättömänä käsissä. Kannattaa pienentää Jos asetuksena on [PICT.QUALITY] > [ ], toistettavassa zoomikerrointa ja mennä lähemmäs kohdetta. kuvassa saattaa näkyä mosaiikkimaista häiriötä ( palikoitumista ). Se johtuu kuvauskohteesta. Kun kamera käyttää SD-korttia (kortinkäytön merkkivalo palaa), älä käytä seuraavia toimintoja. SD-kortti tai tallennetut tiedostot saattavat vioittua. Valokuvaamisen aikana kannattaa pitää kamerasta kiinni tukevasti molemmilla käsillä. Käsivarret kannattaa tukea vartaloon ja pitää paikallaan. Tärähdysvaara vähene, jos kiinnität kameran jalustaan. Älä sammuta laitetta. Älä avaa korttitilan kantta ja poista SD-korttia. Älä käännä toimintatilan valitsinta. Muut laitteet eivät välttämättä näytä tällä laitteella otettuja valokuvia tai ne näyttävät kuvat todellista huonolaatuisimpina. Näytön tiedot valokuvaamisen aikana A) Valokuvien koko C) Jäljellä olevat valokuvapaikat (Vilkkuu punaisena, kun kuvapaikat ovat täynnä [R0]) D) Valokuvien laatu (pakkaus) 27

28 Suljinäänen tallennus [ADVANCED > SHTR EFFECT] Voit tallentaa kuvaan sulkimen ääntä muistuttavan äänen. 1) Paina MENU. Valitse [ADVANCED] > [SHTR EFFECT] > [ON]. Paina ohjauspainiketta. Toiminnon perusasetus on [ON]. Valokuvien kuvanlaatu [BASIC > PICTURE QUALITY] 1) Paina MENU. Valitse [BASIC] > [PICT QUALITY] > [asetus]. Paina ohjauspainiketta. Kamera ottaa erittäin laadukkaita valokuvia. Kuvien suuri lukumäärä on ensisijaisessa asemassa. Kamera ottaa normaalilaatuisia valokuvia. 28

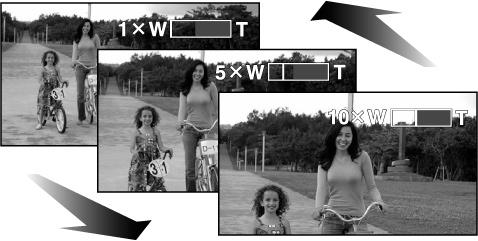

29 Käteviä kuvaustoimintoja Zoomaus Optinen zoomi Digitaalizoomi [ADVANCED > D ZOOM] Voit zoomata optisesti 10x. Valitse toimintatilaksi videokuvaus tai valokuvaus. 1) Käytä W/T-zoomisäädintä. T-puoli: Kaukana olevat kohteet (ihmiset tai esineet) näyttävät olevan lähempänä (zoom in). W-puoli: Kohteet näkyvät pienempinä (zoom out). Jos zoomikerroin ylittää 10x, kamera ottaa käyttöön digitaalizoomin. Voit valita, mikä on kameran käyttämä suurin mahdollinen digitaalizoomikerroin. Valitse toimintatilaksi videokuvaus. 1) Paina MENU. Valitse ADVANCED >> D.ZOOM >> [suurennus]. Paina ohjauspainiketta. [OFF] [25x] [700x] Käytössä vain optinen zoomi (enint. 10x). Zoomaus enint. 25 x Zoomaus enint. 700x Kun asetuksena on [25x] tai [700x], digitaalizoomauksen näyttöpalkki on sininen zoomauksen aikana. Mitä suurempi digitaalizoomaus, sitä huonompi kuvanlaatu. Kun toimintatilana on valokuvaus, digitaalizoomausta ei voi käyttää. Mikrofonin zoomitoiminto [ ADVANCED > ZOOM MIC] Jos irrotat otteesi zoomisäätimestä kesken zoomauksen, vapautumisesta aiheutuva ääni saattaa tallentua ohjelmaan. Palauta zoomisäädin hitaasti paikalleen, ennen kuin irrotat otteesi siitä. Kamerassa on kaksi zoomausnopeutta. Kun työnnät zoomipainikkeen ääriasentoon, pääset zoomikertoimesta 1x zoomikertoimeen 10x noin 3,0 sekunnissa. Jos zoomaat nopeasti, kohteeseen voi olla vaikea tarkentaa. Jos zoomaamisen aikana kuvaat käsivaralta, kannattaa käyttää kuvanvakainta. Kun kamera tarkentaa kaukana olevaan kohteeseen, se tarkentaa noin 1 metriin tai kauemmas. Kun zoomikerroin on 1x, kamera pystyy tarkentamaan noin 4 cm:n päässä linssistä olevaan kohteeseen (makrotoiminto). Mikrofoni tallentaa kauas zoomatessa (T) kaukaiset äänet, lähelle zoomatessa (W) läheltä kuuluvat äänet. Valitse toimintatilaksi videokuvaus. 1) Paina MENU. Valitse ADVANCED >> ZOOM MIC >> ON. Paina ohjauspainiketta. 29

30 Pehmeät ihonsävyt Kamera pystyy kuvaamaan ihmiset siten, että ihon sävy on pehmeä. Toiminnon vaikutuksen huomaat selvimmin silloin, kun kuvaat lähikuvaa. Valitse toimintatilaksi videokuvaus tai valokuvaus. 1) Avaa toimintokuvake painamalla ohjauspainiketta keskeltä. Painele ohjauspainiketta alaspäin, kunnes näyttöön tulee kuvassa näkyvä kuvake. 2) Valitse pehmeiden ihonsävyjen kuvake työntämällä ohjauspainiketta vasemmalle. Fade in/fade out - nosto/häivytys Fade in, nosto vähitellen selkenevä kuva ja voimistuva ääni. Fade out, himmennys vähitellen häipyvä kuva ja ääni. Toiminto kytkeytyy pois käytöstä, jos sammutat kameran. Nosto kestää useita sekunteja. Kytkeytyminen tallennuksesta taukotilaan saattaa kestää myös useita sekunteja. Jos ohjelmassa on käytetty nostoa, sen esikatselukuva on musta tai valkoinen. Valitse toimintatilaksi videokuvaus. 1) Keskeytä kuvaaminen (pause). Avaa toimintokuvake painamalla ohjauspainiketta keskeltä. Painele ohjauspainiketta alaspäin, kunnes näyttöön tulee kuvassa näkyvä kuvake. Jos taustassa tai muualla kuvassa on samoja värisävyjä, nekin pehmenevät. Jos valoa ei ole riittävästi, toiminnon vaikutus saattaa jäädä vähäiseksi. Kaukana olevan henkilön kasvot saattavat näkyä epäselvästi. Poista siinä tapauksessa tämä toiminto käytöstä tai zoomaa henkilön kasvoihin. Toiminto pois käytöstä 1) Valitse uudestaan pehmeiden ihonsävyjen kuvake. 2) Valitse häivytys/nostokuvake työntämällä ohjauspainiketta vasemmalle. 3) Paina kuvauspainiketta. Käynnistä tallennus (> nosto). Kun aloitat kuvaamisen, kuvan- ja äänentoisto loppuvat hetkeksi kokonaan ja sen jälkeen kuva ja ääni tulevat vähitellen näkyviin/kuuluviin. Keskeytä tallennus (> häivytys). Kun keskeytät kuvaamisen, kuva ja ääni häipyvät vähitellen näkyvistä/kuuluvista. Sen jälkeen tallennus loppuu. Häivytystoiminto kytkeytyy pois käytöstä. Nosto/häivytysväri [ADVANCED > FADE COLOUR] Valitse nosto- ja häivytysyvaiheen väri. 1) Paina MENU. Valitse ADVANCED >> FADE COLOUR >> WHITE [valkoinen] tai BLACK [musta]. Paina ohjauspainiketta. Toiminto pois käytöstä 30 1) Valitse uudestaan nosto/häivytyskuvake.

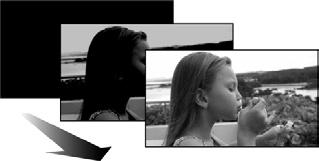

31 Vastavalon korjaus Vastavaloisuus tarkoittaa tilannetta, jossa valo tulee kuvauskohteen takaa. Tällöin kohde tallentuu liian tummana. Kamera pystyy korjaamaan vastavalon aiheuttamat virheet. Valitse toimintatilaksi videokuvaus tai valokuvaus. 1) Avaa toimintokuvake painamalla ohjauspainiketta keskeltä. Painele ohjauspainiketta alaspäin, kunnes näyttöön tulee kuvassa näkyvä kuvake. 2) Valitse vastavalon korjauksen kuvake työntämällä ohjauspainiketta ylös. Kuva kirkastuu. Toiminto pois käytöstä 1) Valitse uudestaan vastavalon korjauksen kuvake. Toiminto kytkeytyy pois käytöstä myös silloin, jos sammutat kameran tai käytät toimintatilan valitsinta. 31

32 Yövärikuvaus Yökuvaus-toiminto korostaa värillisiä kohteita, jotka sijaitsevat tummassa kuvausympäristössä. Kamera kannattaa kiinnittää jalustaan, jotta kuva olisi vakaa ja tarkka. Ohjelma näyttää siltä, että siitä puuttuu kuvia (tai reunat). - Minimivalaistus: n. 2lx Yökuvauksen aikana kennojen varautuminen kestää noin 25x tavallista kauemmin, jotta silmälle näkymättömät tummat kohteet tallentuisivat näkyvinä. Tästä syystä näkyviin saattaa tulla normaalisti näkymättömiä kirkkaita pisteitä, mutta se ei ole toimintahäiriö. Jos kuvaat valoisassa ympäristössä, näyttö saattaa vaalentua hetkeksi. Valitse ensin toimintatilaksi videokuvaus. 1) Avaa toimintokuvake painamalla ohjauspainiketta keskeltä. Painele ohjauspainiketta alaspäin, kunnes näyttöön tulee oikea kuvake. Toiminto pois käytöstä 1) Valitse uudestaan yökuvauksen kuvake. Toiminto kytkeytyy pois käytöstä myös silloin, jos sammutat kamerasta virran tai käytät toimintatilan valitsinta. 2) Valitse yövärikuvauksen kuvake työntämällä ohjauspainiketta ylöspäin. Mikäli tarkennus ei onnistu, käytä käsitarkennusta (s. 37). 32

33 Itselaukaisin Kamera osaa ottaa valokuvia muistikortille itselaukaisimen avulla. Kuvan ottamiseen saattaa kulua asetettua viivettä kauemman, jos kohteeseen tarkentaminen kestää kauan. Valitse toimintatilaksi valokuvaus. 1) Avaa toimintokuvake painamalla ohjauspainiketta keskeltä. Painele ohjauspainiketta alaspäin, kunnes näyttöön tulee oikea kuvake. 2) Valitse itselaukaisimen kuvake painamalla ohjauspainiketta vasemmalle. 3) Paina kuvauspainiketta. Itselaukaisimen merkki vilkkuu n. 10 sek. Kamera ottaa kuvan. Kuvan ottamisen jälkeen itselaukaisin kytkeytyy pois käytöstä. Sommittelun apuviivat [BASIC > GUIDE LINES] Toiminnon keskeyttäminen 1) Paina MENU-painiketta, kun kamera laskee viivettä. Toiminto kytkeytyy pois käytöstä myös silloin, jos sammutat kameran. Tarkasta, onko kohde vaakasuora. Voit hyödyntää sommittelun apuviivoja kuvaamisen aikana. Apuviivat eivät tallennu kuvaan. Valitse toimintatilaksi videokuvaus tai valokuvaus. 1) Paina MENU. Valitse [BASIC] >> [ GUIDE LINES] >> [ON]. Paina ohjauspainiketta. Toiminto pois käytöstä Tuulen kohinan vaimennus [ADVANCED > WIND CUT] 1) Paina MENU. Valitse [BASIC] >> [GUIDE LINES] >> [OFF]. Paina ohjauspainiketta. Kuvauksen aikana mikrofoni saattaa tallentaa liikaa tuulen suhinaa. Vähennä tuulesta aiheutuvaa kohinaa tällä toiminnolla. Toiminnon tehoon vaikuttaa tuulen nopeus. Jos toiminto on käytössä voimakkaan tuulen aikana, stereovaikutelma saattaa heikentyä. Kun tuuli laantuu, stereovaikutelma palautuu kuuluviin. Perusasetus on ON. Valitse toimintatilaksi videokuvaus. 1) Paina MENU. Valitse ADVANCED >> WIND CUT >> ON. Paina ohjauspainiketta. Toiminto pois käytöstä 33 1) Paina MENU. Valitse ADVANCED >> WIND CUT >> OFF. Paina ohjauspainiketta.

34 Kuvasuhde [BASIC > REC ASPECT] Ota laajakuvia (16:9) tai perinteisen kuvasuhteen kuvia (4:3). Perusasetus on 16:9. Valitse toimintatilaksi videokuvaus. 1) Paina MENU. Valitse BASIC >> REC ASPECT >> 16:9 tai 4:3. Paina ohjauspainiketta. Kuvanvakain [ADVANCED > SIS] Kuvanvakain vähentää käsivaralta kuvattaessa kameran tärinän vaikutusta kuvaan. Kuvanvakain ei välttämättä toimi kunnolla seuraavissa tapauksissa: - käytät digitaalizoomia - kuvaat erittäin hämärässä - kamera tärisee paljon - seuraat kameralla liikkuvaa kuvauskohdetta. Valitse toimintatilaksi videokuvaus tai valokuvaus. 1) Paina MENU. Valitse ADVANCED >> SIS >> ON. Paina ohjauspainiketta. Loistevalossa kuvan kirkkaus voi muuttua ja värit voivat näyttää luonnottomilta. Toiminnon perusasetus on [ON]. Jos käytössä on yövärikuvaus-toiminto, kuvanvakain ei toimi. Merkki vilkkuu. Toiminto pois käytöstä 1) Paina MENU. Valitse ADVANCE >> SIS >> OFF. Paina ohjauspainiketta. 34

35 (ei tässä mallissa) 35

36 Käyttäjän tekemät säädöt Kuvausohjelma [BASIC > SCENE MODE] Kamerassa on useita kuvausohjelmia, joissa on tietty suljinnopeus ja aukkoaika. Valitse toimintatilaksi videokuvaus tai valokuvaus. 1) Paina MANUAL AF /MF -painiketta. Toiminto pois käytöstä 1) Paina MENU. Valitse BASIC >> scene mode >> OFF. Tai paina AUTO-painiketta. 2) Paina MENU. Valitse BASIC >> scene mode >> [valitse haluamasi kuvausohjelma]. Paina ohjauspainiketta keskeltä. Urheilukuvaus Kuvataan urheilijaa tai muuta nopeasti liikkuvaa kohdetta. Muotokuvaus Henkilö erottuu taustasta selvästi. Hämäräkuvaus Tumma kuvausympäristö kirkastuu. Lisätietoja! Urheilukuvaus Tallennetun kuvan hidastettu toisto ja toiston taukotila eivät näytä kameran tärähdyksen vaikutusta (vaikka kamera olisikin tärähtänyt). Normaalin toiston aikana liiketoisto ei välttämättä ole vakaa. Vältä kuvaamista loistevalossa, elohopeavalossa ja natriumvalossa, koska silloin ohjelman värit ja valoisuus saattavat vaihdella. Jos kohde on voimakkaassa valossa tai kuvaat heijastavaa kohdetta, kuvassa saattaa näkyä pystysuoria valojuovia. Jos valaistus on riittämätön, urheilukuvausta ei voi käyttää. Näytössä vilkkuu. Näyttö saattaa välkkyä, jos kuvaat sisällä. Kohdevalokuvaus Kuvattava kohde on kohdevalossa esimerkiksi juhlissa tai teatterissa. Muotokuvaus Näyttö saattaa välkkyä, jos kuvaat sisällä. Siinä tapauksessa kannattaa kytkeä kuvausohjelmat pois käytöstä SCENE >> OFF. Surffi- ja lumikuvaus Kuvattava kohde on erittäin kirkkaassa ympäristössä, kuten laskettelurinteessä tai rannalla. Hämäräkuvaus Erittäin tummat kohteet eivät välttämättä tarkennu kunnolla. Kohdevalokuvaus Jos kuvattava kohde on erittäin kirkas, kuva saattaa olla vaalea ja reunat todella tummat. Surffi- ja lumikuvaus Jos kuvattava kohde on erittäin kirkas, kuva saattaa olla vaalea. 36

37 Käsitarkennus Jos kameran on kuvausolosuhteiden vuoksi vaikea tarkentaa automaattisesti kohteeseen, voit tarkentaa kameran itse. Valitse toimintatilaksi videokuvaus tai valokuvaus. 1) Paina MANUAL AF/MF -painiketta, kunnes näyttöön tulee kuvassa näkyvä kuvake. Automaattitarkennus takaisin 1) Paina uudelleen MANUAL AF/MF - painiketta. Tai palauta automaattitarkennus painamalla AUTO-painiketta. Näyttöön tulee käsitarkennuksen tunnus [MF]. 2) Tarkenna työntämällä ohjauspainiketta vasemmalle tai oikealle. Kohde ei välttämättä ole tarkentunut, jos zoomaat sen jälkeen, kun olet ensin tarkentanut W-puolella. Zoomaa ensin, tarkenna sitten. 37

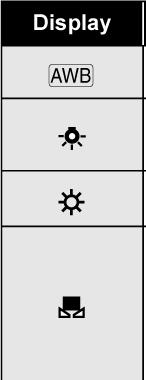

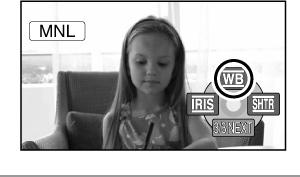

38 Valkotasapaino eli luonnolliset värit Valkotasapainon automaattisäätö saattaa muuttaa värit luonnottomiksi tietyissä valaistusympäristöissä. Silloin voit säätää valkotasapainoa itse. Jos näytössä vilkkuu valkoinen käsisäädön kuvake ( ), viimeksi säädetty valkotasapaino on tallentunut muistiin. Jos kuvausolosuhteet muuttuvat, säädä valkotasapaino uudestaan. Jos aiot säätää sekä valkotasapainoa että aukkoa (himmentä)/vahvistusta (gain), säädä ensin valkotasapaino. Valitse toimintatilaksi videokuvaus tai valokuvaus. 1) Paina MANUAL AF/MF -painiketta. Automaattisäätö takaisin 1) Valitse ohjauspainikkeella kuvake AWB. Kuvassa näkyvä kuvake tulee näkyviin automaattisesti. 2) Valitse valkotasapainon kuvake [WB] (tms.) työntämällä ohjauspainiketta ylöspäin. 3) Valitse valkotasapainon asetus painamalla ohjauspainiketta vasemmalle tai oikealle. 1) Automaattinen valkotasapainon säätö 2) Sisäkuvaus Hehkulamppu, halogeenivalo 3) Ulkokuvaus Kirkas sää 4) Käsisäätö Elohopealamppu, natriumvalo, eräät loistevalaisimet, erikoisvalaistukset (esim. häävastaanotto hotellissa, esiintymislavan kohdevalot, auringonnousu ja -lasku) Tai paina AUTO-painiketta. Valkotasapainon käsisäätö 1) Valitse kuvake. Kohdista kamera johonkin valkoiseen. 2) Valitse sitten kuvake työntämällä ohjauspainiketta ylös. Kun kuvake lakkaa vilkkumasta, säätö on valmis. Vilkkuva kuvake Jos kuvake ei lakkaa vilkkumata, tasapainoa ei voi säätää käsisäädön kautta (esim. pimeässä valkotasapainoa ei voi säätää). Käytä automaattisäätöä. Valkotasapainon anturi Valkotasapainon anturi tarkkailee kuvausympäristön valoa. Älä peitä anturia (A) kuvaamisen aikana, sillä silloin valkotasapaino ei säädy oikein. 38

39 Sulkimen ja aukon käsisäätö Suljinnopeus Aukko Säädä, jos kuvaat nopeasti liikkuvaa kohdetta. Säädä, jos näyttö on liian kirkas tai tumma. Valitse toimintatilaksi videokuvaus tai valokuvaus. 1) Paina MANUAL AF/MF -painiketta. Toimintokuvake tulee näyttöön automaattisesti. Jos haluat säätää molemmat arvot itse, säädä ensin suljin, sitten aukko/vahvistus. Automaattiasetukset takaisin 2) Valitse SHTR suljinnopeus tai IRIS aukko/ vahvistus (esim. [1/100] tai [F2.4, 0 db]) työntämällä ohjauspainketta oikealle tai vasemmalle. 3) Säädä haluamasi arvo painelemalla ohjauspainiketta vasemmalle tai oikealle. A) Suljinnopeus videokuvaus 1/50-1/8000 sek. valokuvaus 1/50-1/500 Suljin toimii nopeimmin lähellä arvoa 1/8000 (1/500). B) Aukko/Vahvistus (gain) 1) Paina AUTO-painiketta. Suljinnopeuden käsisäätö Vältä kuvaamista loiste-, elohopea- ja natrium-valossa, koska silloin toistettavan kuvan värit ja kirkkaus saattavat olla erilaiset. Jos lisäät suljinnopeutta, herkkyys vähenee ja vahvistus (gain) kasvaa automaattisesti, mistä saattaa aiheutua näyttöön kohinaa (harsomainen pikselikuvio). Jos kohde oli kirkas tai heijastava kuvauksen aikana, tallennetta katsellessasi saatat nähdä kuvassa pystysuoria valojuovia. Se ei ole toimintahäiriö. Normaalin toiston aikana kuvauskohteiden liikkeet eivät välttämättä toistu sujuvasti. Jos kuvaat erittäin kirkkaassa ympäristössä, näytön väri saattaa muuttua tai välkkyä. Säädä silloin suljinnopeudeksi 1/50 tai 1/100. Aukon/vahvistuksen käsisäätö Mitä suurempi vahvistus, sitä enemmän näytössä on kohinaa. Tietyt zoomauskerroin estävät aukkoarvon näkymisen. CLOSE (kiinni) > (F16... F2,0) > OPEN > (0 db...18 db) - Mitä lähempänä arvoa CLOSE aukon arvo on, sitä tummempi kuvasta tulee. - Mitä lähempänä arvoa 18 db aukon arvo on, sitä kirkkaampi kuvasta tulee. - Kun aukkoarvo on kirkkaampi kuin OPEN, se muuttuu vahvistusarvoksi. - db on vahvistus. 39

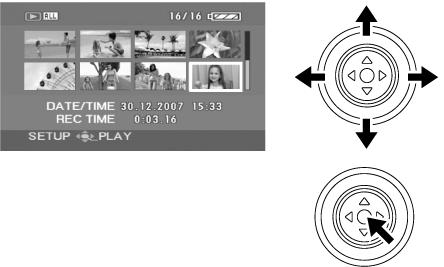

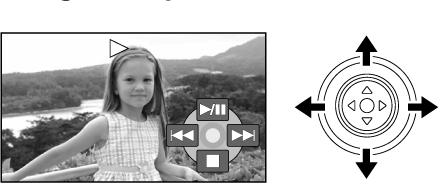

40 Videon toisto Videon / valokuvan katselu 1) Valitse ensin toimintatilaksi videon toisto. Tallennettujen videotiedostojen esikatselukuvat tulevat näkyviiin. 2) Valitse toistettava kohde ohjauspainikkeella (vas, oik, ylh, alh). A) Videon numero B) Vierityspalkki Valitun tiedoston ympärillä on keltainen kehys. Jos tiedostoja on enemmän kuin 8, pääset seuraavalle sivulle ohjauspainikkeella (vas, oik, ylh, alh). Jos pidät painikkeen painettuna (ylös, alas), kamera selaa kuvia kahdeksan kerrallaan ja siirtää vierityspalkkia, mutta ei vielä muuta ruudussa näkyvää näkymää. Kun irrotat otteesi painikkeesta, näkyviin tulee se sivu, jonka valitsit pikaselauksella. 3) Paina ohjauspainiketta keskeltä. Valittu esikatselukuva peittää ruudun kokonaan. Toimintokuvake tulee näkyviin. 4) Ohjaa toistoa ohjauspainikkeella kuvakkeen perusteella. /II toisto / tauko I edellinen I seuraava toiston lopetus ja esikatselukuvien palautus Ääni kuuluu vain normaalin toiston aikana. Jos ohjelma on ollut taukotilassa yli 5 minuuttia, näyttöön palautuvat esikatselukuvat. Jos video on lyhyt, sitä ei välttämättä voi toistaa. Jos esikatselukuvassa on [!], ohjelmaa ei voi toistaa. Kamerasta ei sammu virta, vaikka suljet nestekidenäytön. Jos katselet tällä kameralla videota, joka on tallennettu SD-kortille jollakin muulla laitteella, aikanäyttö saattaa näyttää eri tiedon kuin todellinen tallennusaika ja esikatselukuvan näyttäminen saattaa kestää kauan. Tallennusaika ei näy näytössä, jos toistat muulla laitteella kuvattua ohjelmaa. n Videotiedostojen yhteensopivuus Tämä kamera toistaa MPEG2-formaatin mukaisia tiedostoja. Tämä kamera perustuu SD-Video -standardiin. Kuvanlaatu saattaa heikentyä ja ohjelma saattaa olla kokonaan toistokelvoton, jos yrität katsella kameran kautta ohjelmaa, joka on kuvattu toisella laitteella, tai jos yrität katsella toisella laitteella ohjelmaa, joka on kuvattu tällä kameralla. (Silloin näkyviin tulee viesti CANNOT PLAY [ei voi toistaa]). Pikahaku 1) Työnnä ohjelman toiston aikana ohjauspainiketta oikealle, kunnes pikakelaus alkaa (taaksepäin: vasemmalle). Hidastettu toisto Työnnä uudelleen, niin kelaus nopeutuu. (Näyttöön tulee >> -merkin tilalle >>>). Palauta normaali toisto työntämällä ohjauspainiketta ylöspäin. 1) Keskeytä videon toisto työntämällä ohjauspainiketta ylös. 2) Pidä ohjauspainike oikealla (toisto eteenpäin). Pidä ohjauspainike vasemmalla (toisto taaksepäin). Normaali toisto jatkuu, kun työnnät ohjauspainiketta ylös. 40

41 Toisto kuva kerralla Video toistuu kuva kerralla. 1) Pysäytä videon toisto työntämällä ohjauspainiketta ylös. 2) Painele ohjauspainiketta oikealle (toisto eteenpäin). Painele ohjauspainiketta vasemmalle (toisto taaksepäin). Kuva vaihtuu joka painalluksella. Normaali toisto jatkuu, kun painat ohjauspainiketta ylös. Äänenvoimakkuuden säätö Säädä ohjelman toiston aikana kaiuttimen äänenvoimakkuutta. 1) Käännä äänenvoimakkuuden säädintä: + kovempaa - hiljempaa Merkki häviää näytöstä itsekseen voimakkuudensäädön jälkeen. Ohjelman valinta päivämäärän perusteella [PLAY SETUP > PLAYMODE > BY DATE] Kamera ryhmittelee ohjelmat kuvauspäivämäärän mukaiseen järjestykseen. Voit katsella samana päivänä kuvatut ohjelmat peräkkäin. 1) Paina MENU. Valitse ohjauspainikkeella PLAY SETUP >> PLAY MODE >> BY DATE. Paina ohjauspainiketta. Näkyviin tulee valikkosivu [VIEW BY DATE]. Jos valitset [PLAY MODE] >> [VIEW ALL], kamera toistaa kaikki videot peräkkäin. 2) Valitse päivämäärä työntämällä ohjauspainiketta ylös- tai alaspäin. Vahvista painamalla painiketta keskeltä. Näkyviin tulee valitsemanasi päivänä kuvattujen videotiedostojen esikatselukuvat. 3) Valitse toistettava tiedosto. Kamera palauttaa käyttöön kaikkien tiedostojen toiston [VIEW ALL], jos sammutat virran tai käännät toimintatilan valitsinta. Kamera ei esitä samana päivänä kuvattuja ohjelmia samassa ryhmässä, jos ohjelmia on yli 99. Toiston keskeytyskohdan tallennus [PLAY SETUP > RESUME PLAY] 1) Paina MENU. Valitse ohjauspainikkeella PLAY SETUP >> RESUME PLAY >> ON. Paina ohjauspainiketta. Kun keskeytät videon toiston, esikatselukuvaan tulee R merkiksi siitä, että keskeytyskohta on muistissa. Keskeytyskohta häviää muistista, jos käytät toimintatilan valitsinta (tämä valikkoasetus ei muutu). Asetukseksi tulee [RESUME PLAY] > [OFF], jos laitat kameraan SDkortin, jonka lukko on [LOCK]-asennossa. 41

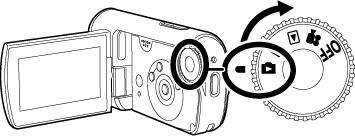

42 Valokuvien toisto 1) Valitse ensin toimintatilaksi valokuvien toisto. Näkyviin tulevat SD-kortille tallennettujen valokuvien esikatselukuvat (enintään 8 kuvaa kerrallaan). 2) Valitse toistettava kohde ohjauspainikkeella. A) Kuvan numero B) Vierityspalkki Valitun kuvan ympärillä on keltainen kehys. Jos kuvia on yli 8, pääset seuraavalle (edelliselle) sivulle ohjauspainikkeella. Jos pidät painikkeen painettuna (ylös, alas), kamera selaa kuvia kahdeksan kerrallaan ja siirtää vierityspalkkia, mutta ei vielä muuta ruudussa näkyvää näkymää. Kun irrotat otteesi painikkeesta, näkyviin tulee se sivu, jonka valitsit pikaselauksella. 3) Paina ohjauspainiketta keskeltä. Valittu kuva peittää ruuudun kokonaan. Toimintokuvake tulee näkyviin. 4) Ohjaa toistoa ohjauspainikkeella kuvakkeen perusteella. /II kuvaesityksen käynnistys / tauko (kuvien toisto numerojärjestyksessä) I edellinen kuva I seuraava kuva toiston lopetus ja esikatselukuvien palautus Kameran toiminta täyttää Japanin elektroniikkaja informaatioteknologian yritysten liiton JEITAn (Japan Electronics and Information Technology Industries Association) laatimat kameratiedostoja koskevat DCF-standardit (Design rule for Camera File system). Tämä kamera käsittelee JPEG-kuvia. Joitakin JPEG-kuvia kamera ei pysty näyttämään. Jos kamera näyttää kuvaa, jonka ominaisuudet eivät vastaa vaatimuksia, kansion/tiedoston numero ei välttämättä näy kunnolla. Videokamera saattaa toistaa huonosti tai jättää toistamatta ohjelmaa, joka on tallennettu tai laadittu toisella laitteella. Vastaavasti jokin toinen laite ei välttämättä näytä tällä kameralla otettuja kuvia. Älä käännä toimintatilan valitsinta kuvaesityksen aikana. Kun toisto on ollut taukotilassa (II) yli 5 minuuttia, näyttöön palautuvat esikatselukuvat. Älä poista korttia kortinkäytön merkkivalon palaessa (merkkivalo osoittaa, että kamera parhaillaan käyttää korttia). Tiedoston avaamisnopeuteen vaikuttaa tiedoston pikselimäärä. Toistokelvottoman tiedoston esikatselukuvassa on [!]. Jos yrität avata kuvaa, jonka formaatti on kameralle tunnistamaton tai tiedostorakenne on viallinen, näyttöön saattaa tulla varoitusviesti. Jos katselet kuvaa, joka on otettu toisella laitteella, päiväys ja kellonaika eivät välttämättä näytä kuvan todellista ottamishetkeä ja esikatselukuvien näyttöön tuleminen saattaa kestää kauan. Kamerasta ei sammu virta, vaikka suljet nestekidenäytön. 42

43 Editointi Tiedoston poistaminen Poistettua tiedostoa ei saa takaisin. Valitse toimintatilaksi videon toisto tai valokuvien toisto. Poistettavien tiedostojen valinta esikatselukuvista 1) Paina toiston aikana [roskasäiliö]- painiketta. 2) Valitse ohjauspainikkeella SELECT tai ALL. Paina ohjauspainiketta keskeltä. Kun toimintatilana on videoiden toisto ALL: Poista kaikki* lukitsemattomat tiedostot. * Kun PLAY MODE > VIEW ALL: kaikki tiedostot * Kun PLAY MODE > BY DATE: kaikki päivämäärän mukaan valitut tiedostot Jatka vaiheeseen 5. 3) Jos valitsit SELECT vaiheessa 2: Valitse poistettava tiedosto ohjauspainikkeella. Paina sitten ohjauspainiketta keskeltä. Valitun tiedoston ympärillä on punainen kehys. Voit perua valinnan painamalla uudestaan. Voit valita poistettavaksi enintään 50 tiedostoa. 4) Jos valitsit SELECT vaiheessa 2: Paina roskasäiliö-painiketta. 5) Kun näyttöön tulee vahvistuspyyntö, valitse YES ja paina ohjauspainiketta keskeltä. Muiden tiedostojen poistaminen (Jos valitsit SELECT vaiheessa 2) Toista vaiheet 3-5. Yksittäisen tiedoston poistaminen 1) Paina roskasäiliö-painiketta toiston aikana. 2) Kun näyttöön tulee vahvistuspyyntö, valitse YES ja paina ohjauspainiketta keskeltä. Muilla laitteilla otettujen valokuvien poistaminen SD-kortilta Vaikka kuvaa (muuta kuin JPEG-kuvaa) ei voi katsella tällä laitteella, sen voi ehkä poistaa. Et voi poistaa videotiedostoa, jota et voi toistaa (esikatselukuvassa on [!]). Jos valitset [ALL], poisto voi kestää kauan, jos tiedostoja on paljon. Älä sammuta kameraa poiston aikana. Kun poistat kuvia, käytä riittävän täyttä akkua tai kytke kamera AC-verkkolaitteeseen. Älä avaa kortti/akkutilan kantta poiston aikana. Tiedostojen poisto keskeytyy. Lukittuja tiedostoja ei voi poistaa. Jos poistat tällä kameralla tiedostoja, jotka on tallennettu jossakin muussa laitteessa, tiedostoihin liityvät kaikki muutkin tiedot voivat hävitä. Jos poistat DCF-standardin mukaisia kuvia, kaikki tiedostoihin liittyvät tiedot häviävät. Οhjelmien poistamisen lopettaminen Paina MENU. Ohjelmien poistaminen alkaa esikatselukuvanäytön viimeisestä ohjelmasta. Keskeyttämistä ennen poistettuja tiedostoja ei voi palauttaa. Editoimisen lopettaminen Paina MENU. 43

44 Tiedoston lukitseminen [PLAY /PHOTO SETUP > LOCK SET] Videon lukitseminen suojaa videon tahattomalta poistolta. Valitse toimintatilaksi videon toisto tai valokuvien toisto. Voit lukita (suojata) videon. Silloin sitä ei voi vahingossa poistaa. (Muista, että tallennusmedian formatointi eli alustus tuhoaa kaiken materiaalin, myös lukitun eli suojatun materiaalin). 1 (Videot) Paina MENU. Valitse [PLAY SETUP] > [LOCK SET] > [YES]. Paina ohjauspainiketta keskeltä. (Valokuvat) Paina MENU. Valitse [PHOTO SETUP] > [LOCK SET] > [YES]. Paina ohjauspainiketta keskeltä. 2) Valitse suojattava tiedosto. Paina ohjauspainiketta keskeltä. Näkyviin tulee avainmerkki. Tiedosto on lukittu. Paina ohjauspainiketta uudelleen, jos haluat poistaa lukituksen. Voit suojata useita ohjelmia kerralla. Asetuksen vahvistaminen Paina MENU 44

45 DPOF-asetukset: tulostustiedot [PHOTO SETUP > DPOF SET] DPOF (Digital Print Order Format) on järjestelmä, jonka avulla kameran käyttäjä voi liittää yksittäisiin kuvatiedostoihin tietoja kuvien tulostustavasta. Tiedot tallentuvat muistikortille. Tietoja voidaan myöhemmin hyödyntää DPOF-tulostuslaitteessa. Valitse toimintatilaksi valokuvien toisto. 1) Paina MENU. Valitse PHOTO SETUP >> DPOF SET >> SET. Paina ohjauspainiketta keskeltä. 2) Valitse tiedosto ohjauspainikkeella. Paina ohjauspainiketta. Näytössä on tulosteiden lukumäärä. 3) Valitse tulosteiden lukumäärä ohjauspainikkeella ( ylös tai alas). Paina ohjauspainiketta. Voit valita (Valitsemasi tulostemäärä tulostuu DPOF-tulostimella). Voit perua toiminnon valitsemalla tulostuslukumääräksi [0]. Jos haluat määrittää muiden kuvien asetuksia, toista vaiheet ) Paina MENU. Tulostustietojen poistaminen 1) Paina MENU. Valitse PHOTO SETUP >> DPOF SET >> CANCEL ALL. Paina ohjauspainiketta. Kun näyttöön tulee vahvistuspyyntö, valitse YES. Paina ohjauspainiketta. DPOF (Digital Print Order Format) on järjestelmä, jonka avulla kameran käyttäjä voi valita tulostettavat kuvat ja määrittää tulostettavien kuvien lukumäärän. Tulostimen tulee olla DPOF-yhteensopiva. Voit määrittää 999 tiedoston DPOF-asetukset. Muilla laitteilla määritetyt DPOF-asetukset eivät välttämättä näy tässä laitteessa. Tallennuspäivää ei voi tulostaa kuviin, jos niille on määritetty DPOF-asetus. 45

46 Muistikortin käsittely Muistikortin alustus [SETUP > FORMAT CARD] Alustus (formatointi) tuhoaa kortilla olevat kuvat ja muut tiedot peruuttamattomasti. Kuvia ja tietoja ei voi palauttaa. Muista tallentaa kaikki talteen haluamasi kuvat esimerkiksi tietokoneen kovalevylle ennen kuin alustat muistikortin! Suosittelemme siirtämään kamerasta dataa MotionSD STUDIO -ohjelmalla (tms.). 1) Paina MENU. Valitse SETUP >> FORMAT CARD >> YES. Paina pohjauspainiketta. 2) Kun näyttöön tulee vahvistuspyyntö, valitse YES ja paina ohjauspainiketta. Sulje tekstisivu alustutuksen päätyttyä painamalla MENU. Formatoi kortti tässä kamerassa. Jos kortti on formatoitu toisessa laitteessa, kuten tietokoneessa, kortin käyttö on hidasta tai et välttämättä voi käyttää korttia lainkaan. Formatoinnin kesto on korttikohtaista. Älä sammuta kameraa formatoinnin aikana. Varmista, että akku riittää, tai käytä verkkojohtoa. Älä avaa kortti/akkutilan kantta formatoinnin aikana. 46

47 Kameran käyttö muiden laitteiden kanssa Televisio Tällä kameralla kuvatut videot ja valokuvat saadaan näkymään televisiossa. Käytä verkkolaitetta, niin sinun ei tarvitse pelätä akun loppumista. 1) Liu uta liitinkannen lukitsin OPEN-asentoon ja avaa kansi. 2) Kytke kamera televisioon. (A) AV-kaapeli (mukana) Työnnä liitinpistokkeet niin pitkälle, kuin ne menevät. Käytä vain mukana toimitettua AV-kaapelia. Ellei televisiossa ole AV-tuloliittimiä, tarvitset 21- nastaisen scart-sovittimen (B) (myydään erikseen). Ota yhteys laitemyyjään. 3) Kytke kamera toimintatilaan. Valitse toimintatilaksi tai videon toisto. valokuvien toisto 4) Kytke televisio toimintatilaan. Valitse oikea kanava. Kanava on yleensä samanniminen kuin se liitin, johon kytkit kameran. 5) Käynnistä tiedostojen toisto kamerasta. Kuva ja ääni toistuvat televisiosta. Jos kuva tai ääni eivät toistu televisiosta Tarkista, että liittimet ovat tarpeeksi syvällä. Tarkista kytkennät. Tarkista television kanava (ohjeet television käyttöohjeessa). Jos televisiossa on SD-korttipaikka, voit katsoa SD-kortille kuvaamasi videot ja valokuvat suoraan television korttipaikan kautta. (Lisätietoja television käyttöohjeessa). Ellei kuva näy oikein laajakuvatelevisiossa, muuta kuvasuhdetta television asetuksien kautta. (Lisätietoja television käyttöohjeessa). Jos kuva on painunut kasaan tavallisessa televisiossa (4:3), muuta kameran TV ASPECT -kuvasuhdeasetusta. 47

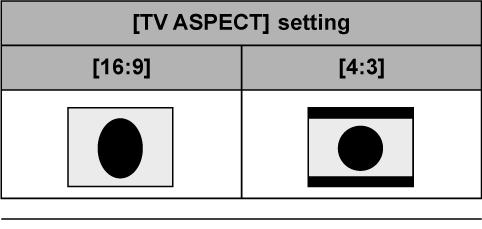

48 16:9-videon katselu tavallisesta televisiosta (4:3) Jos katselet 16:9-videokuvaa ([REC AS- PECT]>[16:9]) tavallisesta 4:3-televisiosta, kuva saattaa litistyä vaakasuunnassa. Valitse silloin valikkoasetus, joka näyttää kuvan sen alkuperäisessä kuvasuhteessa. (TV:n asetukset saattavat estää kuvan näkymisen kunnolla. Lue lisäohjeita television käyttöohjeista.) 1) Paina MENU. Valitse [SETUP] > [ TV ASPECT] > [4:3]. Paina ohjauspainiketta. Kameran näyttötietueet tv-ruutuun Saat kameran näyttötietueet (toimintokuvake, aikakoodi jne.) television kuvaruutuun. 1) Paina MENU. Valitse [SETUP] >> [EXT. DISPLAY] >> [ON]. Paina ohjauspainiketta keskeltä. Valitse [SETUP] >> [EXT. DISPLAY] >> [OFF], jos haluat tietueet pois tv-ruudusta. Tässä laitteessa näkyvä tietue ei muutu. Esimerkki 16:9-kuvasta 4:3-televisiossa 48

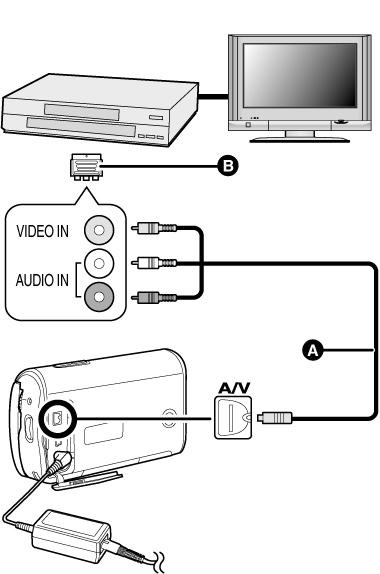

49 Ohjelman kopioiminen DVD-tallentimen avulla Jos DVD-tallentimessa on SD-korttipaikka, voit siirtää tällä kameralla kuvaamasi ohjelmat kiintolevylle tai DVD-levylle. Lisäohjeita DVD-tallentimen käyttöohjeessa. Ellei DVD-tallennin tue SD-korttikäyttöä tai haluat siirtää ohjelmia kameran kiintolevylle, kytke kamera ja DVD-tallennin toisiinsa (kameran mukana toimitetulla) AV-kaapelilla. Laita kortti DVD-tallentimen SD-korttipaikkaan. Kopioi kortin sisältö kiintolevylle tai irtolevylle. Lisätietoja kopioinnista DVD-tallentimen käyttöohjeessa. Kiintolevylle ja DVD-RAM -levylle tallentuvat kuvat muuttuvat DVD-Video Recording -formaatin mukaisiksi. Muuntamisen jälkeen et voi pikakopioida niitä DVD-R-levylle etkä kopioida niitä SDkortille MPEG2-formaattiin. Jos kopioit kuvia suoraan SD-kortilta tai AV-kaapelin välityksellä ja katselet kuvia laajakuvatelevisiosta, kuvat saattavat litistyä pystysuunnassa. Lue toisen laitteen käyttöohje tai laajakuvatelevision käyttöohje ja valitse kuvasuhteeksi 16:9. Videonauhuri Voit kopioida tämän kameran toistamaa ohjelmaa toiseen videolaitteseen. Käytä verkkolaitetta, niin sinun ei tarvitse pelätä akun loppumista. 1) Liu uta liitinkannen lukitsin OPEN-asentoon ja avaa kansi. 2) Kytke kamera videolaitteeseen. (A) AV-kaapeli Työnnä liittimet niin pitkälle, kuin ne menevät. Ellei tallentimessa ole AV-tuloliittimiä, tarvitset 21- nastaisen scart-sovittimen (B) (myydään erikseen). Ota yhteys laitemyyjään. 3) Valitse toimintatilan valitsimella videon toisto. 4) Valitse oikea kanava videolaitteesta ja televisiosta. Kanava on yleensä samanniminen kuin se liitin, johon kytkit kameran (videolaitteen). 5) Käynnistä ohjelman toisto kamerasta. Käynnistä tallennus videolaitteesta. Lisätietoja videolaitteen käyttöohjeessa. Kopioimisen lopettaminen Lopeta tallennus videolaitteesta. Lopeta ohjelman toisto kamerasta. Jos et tarvitse päiväys- ja aikanäyttöä, kytke ne pois käytöstä ennen kopioimista (s. 22). 49

50 PictBridge-suoratulostus Voit tulostaa kuvat suoraan PictBridge-yhteensopivalla tulostimella. Lue lisäohjeita tulostimen käyttöoppaasta. Käytä verkkolaitetta, niin sinun ei tarvitse pelätä akun loppumista. Kytke kameraan virta. 1) Liu uta liitinkannen lukitsin OPEN-asentoon ja avaa kansi. 2) Kytke kamera tulostimeen. (A) USB-kaapeli (mukana) Työnnä liittimet niin pitkälle kuin ne menevät. Käytä vain mukana toimitettua USB-kaapelia (toimintaa muiden kaapelien kanssa ei taata). 3) Valitse [PictBridge] ohjauspainikkeella (ylös/alas). Paina ohjauspainiketta. Näkyviin tulee [PictBridge]. 4) Valitse tulostettava kuva ohjauspainikkeella. Paina ohjauspainiketta. Näkyviin tulee tulostettavien kuvien lukumäärä. 5) Määritä tulosteiden lukumäärä ohjauspainikkeella (ylös/alas). Paina ohjauspainiketta. Voit valita enintään 9 tulostetta. Peru toiminto valitsemalla lukumääräksi [0]. Voit määrittää kerrallaan 8 kuvan tiedot / sivu toistamalla vaiheet ) Paina MENU. Näkyviin tulee PictBridge-valikko. 7) Valitse DATE PRINT. Määritä tulostuspäiväys käyttöön (ON) tai pois käytöstä (OFF). Jos tulostin ei tunne päiväyksen tulostusta, et voi käyttää tätä toimintoa. 8) Valitse PAPER SIZE. Määritä tulostuspaperin koko. STANDARD 4x5 INCH 5x7 INCH 4x6 INCH A4 Tulostimen asetus 4x5 tuumaa (L) 5x7 tuumaa (2L) 4x6 tuumaa (postikortti) A4 Et voi valita paperikokoa, jota tulostin ei tunnista. 50

51 9) Valitse PAGE LAYOUT. Paina ohjauspainiketta oikealle. Määritä kehysten tulostus. STANDARD Tulostimen asetus Ei kehyksiä Kehykset Et voi valita asetusta, jota tulostin ei tunnista. 10) Käynnistä tulostus: Valitse PRINT > YES. Paina ohjauspainiketta. Sulje PictBridge-suoratulostustoiminto irrottamalla USB-kaapeli sen jälkeen, kun kuvat ovat tulostuneet. Voit keskeyttää tulostamisen Paina ohjauspainiketta alaspäin. Näyttöön tulee vahvistuspyyntö. Jos valitset YES, asetukset valikoituvat pois käytöstä ja näyttöön palautuu vaiheessa 4 näkyvä ruutu. Jos valitset NO, vaiheessa asetukset jäävät voimaan ja näyttöön palautuu vaiheessa 4 näkyvä ruutu. Vältä seuraavia toimintoja tulostamisen aikana (ne estävät tulostumisen kunnolla): - USB-kaapelin irrottaminen - akku/korttitilan kannen avaaminen - toimintatilan valitsimen käyttö - virran poiskytkeminen. Tarkista tulostimen asetukset: paperikoko, tulostuslaatu jne. Et välttämättä voi tulostaa muilla laitteilla kuvattuja valokuvia. Kun kamera on kytkettynä tulostimeen, et voi käytää DPOF-asetuksia. Kytke tulostin suoraan kameraan. Älä käytä USB-hubia. 51

52 Tietokonekäyttö [Windows] Kun laitat mukana toimitetun CD-ROM-levyn tietokoneeseen, näkyviin tulee automaattisesti [Setup Menu] -aloitusvalikko. Videoiden editointiohjelma MotionSD STUDIO 1.2E Joissakin käyttöjärjestelmissä ohjelmat, jotka käyttävät vanhempaa DirectX-versiota, eivät välttämättä toimi enää kunnolla sen jälkeen, kun olet asentanut DirectX 9.0b -ohjelman. Jos niin käy, ota yhteys toimimattoman ohjelman valmistajaan. (Tietokoneen on tuettava DirectX 9.0 -ohjelmaa). Kamera ei pysty tallentamaan muistikortille. Et voi siis tallentaa tiedostoja kamerassa olevalle SD-kortille. (EB/EP -mallit) Emme takaa laitteen toimintaa, jos käytät muuta kuin kameran mukana toimitettua ohjelmistoa. Tämän ohjelmiston avulla siirrät tiedostoja kamerasta tietokoneeseen, editoit tiedostoja ja siirrät niitä pois tietokoneesta. Lisäksi voit lähettää kamerasta haetun kuvan sähköpostin liitetiedostona. Voit myös tallentaa editoimasi tiedostot DVD-levylle tietokoneen kirjoittavalla DVD-asemalla. Lisätietoja ohjelmistojen toiminnasta on PDFmuodossa olevissa käyttöohjeissa. (s. 57) Acrobat Reader Ohjelmistojen mukana asentuneiden PDF-käyttöohjeiden lukemiseksi tarvitset Adobe Acrobat Reader 5.0 -ohjelman tai sen uudemman version. Ellei tietokoneeseesi ole asennettu Adobe Acrobat Reader -lukijaa, napsauta haluamaasi kieltä aloitusvalikosta (tai avaa haluamallai kielellä nimetty kansio [Adobe]-kansion sisältä. Kaksoisnapsauta sitten tiedostoa [AR505XXX.exe] tai [AR500XXX.exe]). ( XXX (nimen 3 viimeistä merkkiä) riippuvat valitsemastasi kielestä). Noudata ruutuun tulevia ohjeita ja asenna Adobe Acrobat Reader. DirectX MotionSD STUDIO -ohjelman käyttämistä varten tarvitset Microsoftin ohjelman DirectX 9.0b tai 9.0c. (Voit asentaa sen tietokoneeseesi samalla, kun asennat MotionSD STUDIO -ohjelman). Ellei DirectX-ohjelma asentunut tietokoneeseesi (koska estit sen asentumisen ohjelman asentamisen yhteydessä), napsauta [Setup Menu]-asennusvalikosta kohtaa [DirectX] ja noudata ruutuun tulevia ohjeita ohjelman asentamiseksi. 52

53 Ennen kuin avaat CD-ROM-pakkauksen, lue seuraava kohta. Käyttöoikeussopimus Sinä ( lisenssinsaaja ) saat lisenssin tässä loppukäyttäjän sopimuksessa ( sopimuksessa ) määriteltyyn ohjelmistoon, mikäli sitoudut noudattamaan sopimuksen ehtoja ja sääntöjä. Jos lisenssinsaaja ei hyväksy tämän sopimuksen ehtoja ja sääntöjä, hänen tulee heti palauttaa ohjelmisto Matsushita Electric Industrial Co., Ltd. -yhtiölle ( Matsushita ), sen jälleenmyyjälle tai kauppiaalle, jolta hankit ohjelmiston. Artikla 1 Lisenssi Lisenssinsaaja saa oikeuden käyttää ohjelmistoa (myös CD-ROM-levylle tallennettua tai sillä kuvattua tietoa), käyttöohjeita ja kaikkia muita tietovälineitä, jotka on toimitettu lisenssinsaajalle (edellä mainittuja nimitetään kootusti ohjelmistoksi ), mutta mikään sovellettavissa oleva oikeus ohjelmistoon liittyvään patenttiin, tekijänoikeuteen, tavaramerkkiin tai kauppasalaisuuteen ei siirry lisenssinsaajalle. Artikla 2 Kolmannen osapuolen käyttö Lisenssinsaaja ei saa käyttää, kopioida, muuttaa, siirtää tai sallia kenenkään muun ilmaiseksi tai maksusta käyttää, kopioida tai muuttaa ohjelmistoa, muuten kuin on nimenomaisesti sallittu tässä sopimuksessa. Artikla 3 Ohjelmiston kopiointirajoitukset Lisenssinsaaja saa valmistaa yhden kopion koko ohjelmistosta tai sen osasta vain turvakopiointitarkoituksessa. Artikla 4 Tietokone Lisenssinsaaja saa käyttää ohjelmistoa vain yhdessä tietokoneessa. Ohjelmistoa ei saa käyttää useammassa kuin yhdessä tietokoneessa. Artikla 5 Tutkiminen käänteistekniikalla (purkaminen), dekompiloiminen ja kääntäminen symboliselle konekielelle (esim. disassemblerilla) Lisenssinsaaja ei saa tutkia ohjelmaa käänteistekniikalla (purkaminen), dekompiloida ohjelmaa eikä kääntää ohjelmaa symboliselle konekielelle (esim. disassemblerilla) paitsi lisenssinsaajan asuinmaassa sovellettavissa olevan lain tai säädöksen tai nimenomaisesti sallimassa määrin. Matsushita tai sen jakelijat eivät ole vastuussa ohjelmistovirheistä tai lisenssinsaajan kärsimistä vahingoista, jotka ovat seurausta lisenssinsaajan suorittamasta ohjelmiston tutkimisesta käänteistekniikalla (purkamisesta), dekompiloimisesta tai kääntämisestä symboliselle konekielelle (esim. disassemblerilla). Artikla 6 Vahingonkorvaukset Ohjelma ja dokumentit toimitetaan sellaisina kuin ne ovat ilman minkäänlaista suoraa tai välillistä takuuta, ja tällä tarkoitetaan esimerkiksi takuuta kolmansien osapuolien oikeuksien loukkaamattomuudesta, kauppakelpoisuudesta ja/tai sopivuudesta johonkin tiettyyn käyttötarkoitukseen. Matsushita ei takaa, että ohjelmisto toimii keskeytyksettä tai virheettömästi. Matsushita ja sen jakelijat eivät ole vastuussa lisenssinsaajan kärsimästä vahingosta, joka on muodostunut sen yhteydessä, kun lisenssinsaaja käytti ohjelmistoa, tai sen seurauksena, että lisenssinsaaja käytti ohjelmistoa. Artikla 7 Vientisääntö Lisenssinsaaja sitoutuu olemaan viemättä tai viemättä uudelleen mihinkään maahan ohjelmistoa missään muodossa, paitsi tarvittaessa lisenssinsaajan asuinmaassa noudatettavien vientisäädösten mukaisesti. Artikla 8 Lisenssin voimassaolon päättyminen Lisenssinsaajalle täten myönnetty oikeus lakkaa olemasta voimassa automaattisesti, jos lisenssinsaaja rikkoo jotakin tämän sopimuksen sääntöä tai ehtoa. Oikeuden niin päättyessä lisenssinsaajan on tuhottava ohjelmisto ja kaikki siihen liittyvät dokumentit sekä niiden kopiot omalla kustannuksellaan. 53

54 Käyttöjärjestelmävaatimukset CD-ROM-asema tarvitaan ohjelmistojen asentamiseen. Toimintaa ei voida taata, jos tietokoneeseen on kytkettynä 2 tai useampi USB-laite, tai jos laitteet on kytketty USB-hubin tai jatkokaapelien kautta. Tee tietokonekytkentä mukana toimitetulla USB-kaapelilla. (Toimintaa muiden USB-kaapelien kanssa ei voida taata). Vaikka tässä käyttöohjeessa ilmoitetut järjestelmävaatimukset täyttyvät, jotkin tietokoneet eivät ole yhteensopivia ohjelmiston kanssa. Tämä ohjelmisto ei ole yhteensopiva seuraavien käyttöjärjestelmien kanssa: Microsoft Windows 3.1, Windows 95, Windows 98/98SE, Windows Me, Windows NT. Toimintaa päivitetyssä käyttöjärjestelmässä ei voi voida taata. Toimintaa muussa kuin valmiiksi asennetussa käyttöjärjestelmässä ei voida taata. MotionSD STUDIO 1.2E Tietokone Käyttöjärjestelmä Keskusyksikkö RAM Näyttö Vapaa kiintolevytila Ohjelmisto Ääni Levyasema Käyttöliittymä Muut vaatimukset IBM PC/AT -yhteensopiva tietokone Microsoft Windows 2000 Professional Service Pack 4 Microsoft Windows XP Home Edition Service Pack 2 Microsoft Windows XP Professional Service Pack 2 Intel Pentium III 800MHz tai tehokkaampi (myös yhteensopivat keskusyksiköt) (suositus: Intel Pentium 4 1,6 GHz tai tehokkaampi) 256 Mt tai enemmän (suositus: 512MB tai enemmän) Näyttövärit High Colour (16 bittiä) tai enemmän (suositus 32 bittiä) Resoluutio 1024 x 768 pikseliä tai enemmän (suositus: 1280x1024 pikseliä tai enemmän) Grafiikkakiihdytin: tuettava DirectX 9.0b tai 9.0c, ja DirectDraw overlay Ultra DMA 33 tai enemmän (suositus: 100 tai enemmän ) 640 Mt tai enemmän (kun tallennat DVD-levylle, sama määrä vapaata kiintolevytilaa tarvitaan). DirectX 9.0b tai 9.0c (Jos asennat ohjelmiston tietokoneeseen, joka ei ole yhteensopiva ohjelmistoihin DirectX 9.0b tai 9.0c, kone ei välttämättä toimi kunnolla. Ellet ole varma, onko tietokoneesi yhteensopiva, kysy asiaa tietokoneen valmistajalta). Windows Media Player DirectSound Support CD-ROM-asema (Jos haluat tallentaa DVD-levylle, levyaseman on oltava kirjoittava DVD-asema. Lisäksi tarvitset sopivan DVD-levyn). USB-liitin (suositus: Hi-Speed USB (USB 2.0)) Hiiri tai vastaava osoitinlaite Mukana toimitettu CD-ROM on tarkoitettu vain Windows-käyttöjärjestelmälle. Toimintaa ei voida taata, jos tietokone ei ole IBM PC/AT-yhteensopiva. Ohjelma ei tue monikäynnistystoimintoa (multi-boot). Ohjelmisto ei ole yhteensopiva monen keskusyksikön käyttöympäristöön. Toimintaa ei voida taata, jos käytössä on Microsoft Windows XP Media Center Edition, Tablet PC Edition tai 64-bittinen käyttöjärjestelmä. Tietokoneen ominaisuudet saattavat aiheuttaa sen, että mikäli koneesi ei tue (esimerkiksi) USB 2.0 (Hi-Speed) -liitäntää, kuvista saattaa jäädä osa näkymättä, ääni saattaa pätkiä tai ohjelmisto saattaa toimia hitaasti esimerkiksi kuvien toiston aikana. Valitse näyttöresoluutioksi 1024 x 768 (16 bits colour) tai enemmän. Valitse [start] >([Settings]>) [Control Panel]>([Appearance and Themes] >) [Display] ja valitse [Settings]-välilehti, ja säädä sitten [Screen resolution] ja [Color quality]. 54

55 Kortinlukutoiminnon (massamuistitallennuslaite) käyttö Tietokone Käyttöjärjestelmä Keskusyksikkö RAM IBM PC/AT -yhteensopiva tietokone Microsoft Windows 2000 Professional Service Pack 4 Microsoft Windows XP Home Edition Microsoft Windows XP Professional Intel Pentium III 450 MHz tai tehokkaampi, Intel Celeron 400 MHz tai tehokkaampi 128 Mt tai enemmän (suositus: 256Mt tai enemmän) Käyttöliittymä Muut vaatimukset USB-liitin Hiiri tai vastaava osoitinlaite USB-laite toimii käyttöjärjestelmän oletusasemaksi määritetyssä asemassa. 55

56 MotionSD STUDIO -ohjelman asennus Ennen kuin asennat ohjelmiston, kirjaudu tietokoneeseesi Administrator-käyttäjänä tai käyttäjänimellä, jolle on sallittu tarvittavat käyttöoikeudet. (Ellei sinulla ole tarvittavia käyttöoikeuksia, kysy lisäohjeita tietokoneen pääkäyttäjältä). Ennen kuin aloitat asennuksen, sulje kaikki muut sovellukset. Älä käytä mitään tietokoneen toimintoa asennuksen aikana. 1 Laita CD-ROM-levy levyasemaan. 4 Määritä videojärjestelmä. 5 Asennuksen jälkeen näkyviin tulee [Readme. txt]. Tarkasta sisältö, napsauta sitten ikkunan oikeassa yläkulmassa olevaa rastia [x]. Näyttöön tulee [Setup Menu]-asennusvalikkko. Ellei tule, kaksoisnapsauta [My Computer]- kansiossa olevaa CD-ROM-aseman kuvaketta, jossa on CD-ROM. 6 Napsauta [Finish]. 2 Napsauta [MotionSD STUDIO 1.2E]. Käyttöjärjestelmä saattaa vaatia, että asennat DirectX 9.0b -ohjelman. Napsauta siinä tapauksessa [Yes], ja asenna se. Ohjelmisto ei toimi kunnolla, jos keskeytät asennuksen esimerkiksi painamalla [Cancel]. 3 Napsauta [Next]. Noudata asennuksen aikana näyttöön tulevia ohjeita. Jos tietokone täytyy käynnistää uudelleen asennuksen jälkeen, napsauta [Yes] ja käynnistä tietokone uudestaan. Jos asennat ohjelmiston tietokoneeseen, joka ei ole yhteensopiva ohjelmistoihin DirectX 9.0b tai 9.0c, kone ei välttämättä toimi kunnolla. Ellet ole varma onko tietokoneesi yhteensopiva, tiedustele asiaa tietokoneen valmistajalta. Asennuksen jälkeen ilmaisinalueelle tulee näkyviin kuvake [ ]. Jos kytket kameran tietokoneeseen USB-kaapelilla, näkyviin tulee [SD Browser auto start] -valikkosivu. Voit käynnistää siitä MotionSD STUDIO -ohjelman. 56

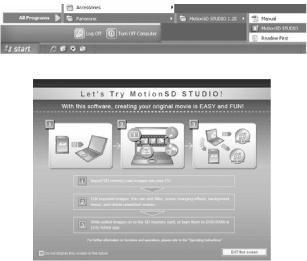

57 MotionSD STUDIO -ohjelman käyttöohjeiden lukeminen 3 Kytke kamera tietokoneeseen. Lisätietoja ohjelmiston toiminnasta on PDF-muodossa olevassa käyttöohjeessa. 1 Valitse [start] >>[AllPrograms (Programs)]> [Panasonic]> [MotionSD STUDIO 1.2E]> [Manual]. Kun olet käynnistänyt ohjelman, voit lukea aputiedostot valitsemalla valikkokohdan [Help]>[Manual]. Ohjeiden lukemiseksi tarvitset Adobe Acrobat Reader 5.0 tai uudemman version. Kytkennät ja laitteiden tunnistus Ohjelmiston asennuksen jälkeen voit kytkeä kameran tietokoneeseen ja tietokone pystyy tunnistamaan kameran. Tee kytkentä ohjelmiston asentamisen jälkeen. Jos mukana toimitettu CD-ROM on yhä tietokoneessa, ota se pois. (Jos [Setup Menu] -asennusvalikko on auki, odota että se lopettaa toimintansa automaattisesti, ja poista CD-ROM vasta sitten.) Ellei tunnistus onnistu, et voi käyttää kameraa vaikka kytkisit sen tietokoneeseen. Jos laite ei toimi kunnolla, et välttämättä ole noudattanut asennus- tai tunnistusohjeita. 1 Liu uta liitinkannen lukitsin OPEN-asentoon ja avaa kansi. 2 Kytke kameraan verkkolaite. Kytke kamera toimintatilaan. Laita toimintatilan valitsin OFF-asentoon, ennen kuin kytket verkkolaitteen kameraan. A USB-kaapeli (mukana) Työnnä liitinpistokkeet niin pitkälle, kuin ne menevät. Laitteisto ei toimi kunnolla, mikäli liitimet eivät ole kunnolla. Käytä vain mukana toimitettua USB-kaapelia. (Toimintaa muiden USB-kaapelien kanssa ei voida taata). 4 Valitse [PC CONNECT] työntämällä ohjauspainiketta ylös- tai alaspäin. Vahvista painamalla painiketta keskeltä. 5 Näkyviin tulee [SD Browser auto start]. Jos napsautat [Yes], MotionSD STUDIO -ohjelma käynnistyy. Napsauta [No], ellet halua käynnistää MotionSD STUDIO -ohjelmaa. Kun kamera on kytkettynä tietokoneeseen, virtaa ei voi sammuttaa. Irrota siinä tapauksessa USB-kaapeli. Kun tietokone lukee kameran korttia, kortinkäytön merkkivalo palaa (tai nestekidenäytössä näkyy ). Älä irrota USBkaapelia tai verkkolaitetta kortin luvun aikana, sillä silloin data voi vahingoittua. Sinun täytyy ehkä käynnistää tietokone uudelleen sen jälkeen, kun olet kytkenyt kameran siihen ensimmäisen kerran. 57

58 Tarkista, että tietokone tunnistaa kameran oikein Kytke kamera toimintailaan. Kytke se tietokoneeseen USB-kaapelilla. Noudata sitten seuraavia ohjeita. Joissakin tietokoneissa (esim. valmistaja NEC), Device Manager ei välttämättä näy, jos toimintatila rajoittaa toimintojen käyttöä. Ota yhteys tietokoneen valmistajaan tai noudata tietokoneen käyttöohjeita valitaksesi käyttötilan, jonka aikana voit käyttää kaikkia toimintoja. Jatka sen jälkeen tätä. 1 Valitse [start]>([settings]>) [Control Panel]> ([Performance and Maintenance]>) [System]. Jos tunnistus onnistui [USB Mass Storage Device] näkyy kohdassa [Universal Serial Bus controllers]. Jos tunnistus ei onnistunut [!] tai [Unknown device] näkyy kohdassa [Universal Serial Bus controllers] tai [Other devices] tms. (Tarkka näkymäkohta on tietokonekohtainen.) Voit käyttää seuraavia keinoja tunnistamisen mahdollistamiseksi: Tapa 1: Sammuta kamera ja tietokone. Yritä uudelleen. Tapa 2: Poista SD-kortti ja yritä tunnistusta uudelleen. Tapa 3: Kytke kamera tietokoneen johonkin toiseen USB-liittimeen. 2 Napsauta [Hardware] (laitteisto). Valitse [Device Manager] (laitehallinta). 3 Varmista, että seuraavat kohdat näkyvät. 58

59 Tietokonenäyttö Kun kamera on kytkettynä tietokoneeseen, tietokone tunnistaa sen ulkoiseksi levyasemaksi. n n Levykuvakkeet [Removable Disk] näkyy kohdassa [My Computer]. Windows XP: Windows 2000: Esimerkki kansiorakenteesta MotionSD STUDIO -ohjelman käyttö Ennen kuin käytät ohjelmaa ensimmäisen kerran, valitse aloitusvalikosta ohjelmiston [Readme First]- eli lue minut -tiedosto. Lue sieltä lisäohjeita ja päivitystietoja. Käyttöoikeussopimus tulee näkyviin, kun käynnistät ohjelmiston ensimmäisen kerran. Lue se huolellisesti ja napsauta sitten [I agree] (hyväksyn sopimuksen). Ennen kuin ryhdyt käyttämään ohjelmaa, kirjaudu tietokoneen pääkäyttäjäksi (Administrator). Jos et kirjaudu Administrator-käyttäjänä, et voi käyttää ohjelmistoja. MotionSD STUDIO -ohjelman käynnistäminen Valitse [start] >> [AllPrograms (Programs)]> [Panasonic]> [MotionSD STUDIO 1.2E]> [MotionSD STUDIO]. SD Video -formaatin mukaiset videot ovat tallentuneet kansioon [PRG ***]. ( *** tarkoittaa numerosarjaa ) Kansioon [PRG***] voi tallentaa enintään 99 tiedostoa. [JPEG]-kuvat (IMGA0001.JPG jne.) tallentuvat [100CDPFP]-kansioon. Voit avata ne kuvankäsittelyohjelmalla, joka käsittelee JPEG-kuvia. Kansioon [100CDPFP] ja muihin vastaaviin kansioihin voi tallentaa enintään 999 tiedostoa. DPOF-asetukset tallentuvat [MISC]-kansioon. Näkyviin tulee aloituslogo [Let s Try MotionSD STUDIO]. Lisätietoja ohjelmiston käyttöohjeessa (PDF-tiedosto). MotionSD STUDIO -ohjelman sulkeminen ] [TOOL BOX]-pysty- Napsauta kuvaketta [ sarakkeen alaosassa. Älä poista tietokoneella SD-kortin kansioita Muuten kamera ei enää välttämättä pysty lukemaan SD-korttia. Formatoi (alusta) SD-kortti aina tässä kamerassa. Jos tietokoneelle on tallennettu dataa, jota tämä laite ei tue, tämä laite ei tunnista kyseistä dataa. Jos haluat siirtää Explorerin (resurssinhallinnan) kautta tiedostoja, jotka olet kuvannut tällä kameralla, lue lisätietoja MotionSD STUDIO -ohjelman PDF-käyttöohjeesta. 59 MotionSD STUDIO sulkeutuu myös MotionSD STUDIO -valikkokohdasta [File]>[Exit]. Jos editoit kuvia ohjelmalla ja siirrät ne SDkortille, käytä SD-korttia, jonka on valmistanut Panasonic tai joka pystyy tallentamaan videotiedostoja. (s. 11) Jos aiot siirtää MotionSD STUDIO -ohjelmalla erittäin monta tiedostoa SD-kortille, DVD-R/RW -levylle tai DVD-RAM -levylle, tiedostot saattavat näkyä vain esikatselukuvina tai niiden siirtoon saattaa kulua kauan aikaa.

60 USB-kaapelin irrottaminen turvallisesti 1 Kaksoisnapsauta tehtäväpalkissa eli ilmaisinalueella olevaa kuvaketta. Näyttöön tulee laitteen irrottamisen mahdollistava ruutu. Tietokoneen asetukset saattavat estää kuvakkeen näkymisen. Ohjelmiston poistaminen tietokoneesta Voit poistaa ohjelmiston, jos et enää tarvitse sitä. 1 Valitse [start] >> ([Settings] >) [Control Panel] > [Add or Remove Programs (Applications)]. 2 Valitse [USB Mass Storage Device]. Napsauta [Stop]. 3 Varmista, että valittuna on [Matshita SD Video Camera USB Device]. Napsauta [OK]. Napsauta [Close]. Nyt voit turvallisesti irrottaa kaapelin. 2 Valitse [MotionSD STUDIO 1.2E]. Napsauta [Change/ Remove] ([Change or Remove] tai [Add/ Remove]). Jos irrotat USB-kaapelin, kun kortinkäytön merkkivalo palaa tai kun nestekidenäytössä on, data saattaa vahingoittua. Jatka näyttöön tulevien ohjeiden mukaan. Käynnistä tietokone uudelleen poistamisen jälkeen. 60

61 Macintosh-kone Käyttöjärjestelmävaatimukset Vaikka tässä käyttöohjeessa ilmoitetut järjestelmävaatimukset täyttyvät, jotkin tietokoneet eivät ole käyttökelpoisia. Apple ja Mac OS ovat Apple Inc.:n tavaramerkkejä. PowerPC on International Business Machines Corporationin tavaramerkki. Intel CoreTM Solo ja Intel CoreTM Duo ovat Intel Corporationin rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Kortinlukutoiminnon (massamuistitallennuslaite) käyttö Tietokone Käyttöjärjestelmä Keskusyksikkö RAM Käyttöliittymä Macintosh Mac OS X PowerPC G3 (400MHz tai tehokkaampi), PowerPC G4, PowerPC G5 Intel Core Duo, Intel Core Solo 64 Mt tai enemmän USB-portti Käytä käyttöjärjestelmän oletusajuria. Mukana toimitettu CD-ROM on tarkoitettu vain Windows-käyttöjärjestelmään. Valokuvien kopioiminen tietokoneeseen 1 Kytke kamera tietokoneeseen mukana toimitetulla USB-kaapelilla. 2 Kaksoisnapsauta työpöydän kuvaketta [NO_NAME] tai [Untitled]. Tiedostot ovat [DCIM] kansion [100CDPFP] kansiossa. 3 Vedä ja pudota kopioitavat kuvat (tai kokonainen kuvakansio) siihen kansioon tietokoneella, johon haluat tallentaa kuvat. USB-kaapelin irrottaminen turvallisesti Vedä kuvake [NO_NAME] tai [Untitled] roskakoriin [Trash]. Irrota USB-kaapeli. 61

62 Lisätietoja Valikot Videokuvauksen aikana Valokuvauksen aikana [BASIC] [SCENE MODE] [GUIDE LINES] [REC MODE] [REC ASPECT] [CLOCK SET] [ADVANCED] [D.ZOOM] [SIS] [FADE COLOUR] [WIND CUT] [ZOOM MIC] [SETUP] [DISPLAY] [DATE/TIME] [DATE FORMAT] [FORMAT CARD] [QUICK START] [POWER SAVE] [BEEP SOUND] [POWER LCD] [LCD SET] [EXT DISPLAY] [INITIAL SET] [DEMO MODE] Perustoiminnot Kuvaustilat Sommittelun apuviivat Tallennuslaatu Kuvasuhde Kellon asetus Lisätoiminnot Digitaalizoomi Kuvanvakain Häivytysväri Tuulensuhinan vaimennus Mikrofonin zoomi Asetukset Näyttö Päivämäärä/kellonaika Päivämäärän näyttötapa Kortin formatointi Kuvauksen pikavalmiustila Virransäästö Merkkiäänet Nestekidenäytön kirkastus Nestekidenäytön asetukset Näyttötietueiden siirto Perusasetukset Demo [BASIC] [SCENE MODE] [GUIDE LINES] [PICT. QUALITY] [CLOCK SET] [ADVANCED] [SHTR EFFECT] [SETUP] [DISPLAY] [DATE/TIME] [DATE FORMAT] [FORMAT CARD] [QUICK START] [POWER SAVE] [BEEP SOUND] [POWER LCD] [LCD SET] [EXT DISPLAY] [INITIAL SET] [DEMO MODE] [LANGUAGE] Perustoiminnot Kuvaustilat Sommittelun apuviivat Kuvanlaatu Kellon asetus Lisätoiminnot Suljinääni Asetukset Näyttö Päiväys /kellonaika Päivämäärän näyttötapa Formatoi kortti Kuvauksen pikavalmiustila Virransäästö Merkkiäänet Nestekidenäytön kirkastus Nestekidenäytön asetukset Näyttötietueiden siirto Perusasetukset Demo Valikon kieli [LANGUAGE] Valikon kieli 62

63 Videon toiston aikana Valokuvien toiston aikana [PLAY SETUP] [PLAY MODE] [RESUME PLAY] [LOCK SET] Toistoasetukset Toistotapa Jatka toistoa keskeytyskohdasta Lukitus [PHOTO SETUP] [LOCK] [DPOF SET] Toistoasetukset Lukitse DPOF-asetukset [SETUP] [DISPLAY] [DATE/TIME] [DATE FORMAT] [FORMAT CARD] [POWER SAVE] [BEEP SOUND] [POWER LCD] [LCD SET] [TV ASPECT] [EXT DISPLAY] [LANGUAGE] Asetukset Näyttö Pvm/aika Päivämäärän näyttötapa Kortin formatointi Virransäästö Merkkiäänet Nestekidenäytön kirkastus Nestekidenäytön asetukset TV-kuvasuhde Näyttötietueiden siirto Valikon kieli [SETUP] [DISPLAY] [DATE/TIME] [DATE FORMAT] [FORMAT CARD] [POWER SAVE] [POWER LCD] [BEEP SOUND] [LCD SET] [TV ASPECT] [EXT DISPLAY] [LANGUAGE] Asetukset Näyttö Päivämäärä/kellonaika Päivämäärän näyttötapa Formatoi kortti Virransäästö Nestekidenäytön kirkastus Merkkiäänet Nestekidenäytön asetukset TV-kuvasuhde Näyttötietueiden siirto Valikon kieli 63

64 Muut valikkoasetukset DISPLAY - Näyttötietue OFF, ON Valitse näyttötietueet käyttöön (ON) tai pois käytöstä (OFF). INITIAL SET - Perusasetukset YES, NO Jos et voi enää käyttää jotakin valikkoa/asetusta muiden asetusten vuoksi, valitse tähän kohtaan YES. Silloin kaikkiin asetuskohtiin (paitsi kieliasetukseen) palautuu perusasetus ja voit aloittaa asetusten säädön alusta. DEMO - Toimintojen esittely OFF, ON Vain, jos toimintatilana on video- tai valokuvaus ja kamera on kytketty verkkolaitteeseen. POWER SAVE - Virransäästö OFF, 5 MINUTES Kamera sammuu, jos se on ollut käyttämättömänä 5 minuuttia. Kytke kamera takaisin toimintaan, jos haluat käyttää sitä. Kamera ei välttämättä kytkeydy pois toimintatilasta, - jos virtalähteenä on verkkolaite - jos kamera on kytketty tietokoneeseen tai tulostimeen USB-kaapelilla. Jos valitset ON silloin, kun kamerassa ei ole korttia, kamera käynnistää toimintojen esittelyn. Voit keskeyttää esittelyn painamalla mitä tahansa painiketta (paitsi AUTO- ja MANUAL AF/MFpainiketta). Jos mitään toimintoa ei käytetä n. 10 minuutin kuluessa, toimintojen esittely alkaa uudestaan. Jos haluat poistaa esittelytilan, valitse tähän kohtaan asetus OFF tai laita kameraan muistikortti/levy. Normaalikäytössä tässä kohdassa kannattaa olla asetus OFF. BEEP SOUND - Äänimerkki OFF, ON Kamera voi antaa esimerkiksi kuvaamisen aluksi ja lopuksi äänimerkin. 1 äänimerkki - Alat kuvata. - Kytket kameran toimintaan. - Tietokone tai tulostin tunnistaa kameran. 2 äänimerkkiä - Keskeytät tallennuksen tai sammutat kameran. 2 kertaa 4 äänimerkkiä - Virhe: Tallennus ei onnistu. Lue näytön virheviesti. 64

65 Näytön merkit Videokuvauksen aikana Valokuvauksen aikana (pun) (vihr) Jäljellä oleva akkuteho Jäljellä oleva tallennusaika Tallennukseen kulunut aika Pvm / kello Tallentaa kortille Tallennuksen taukotila Laajakuva Automaattiasetukset Käsisäätöiset asetukset Käsitarkennus Zoomikerroin Vastavalon korjaus Kuvanvakain Suljinnopeus F-luku Vahvistus Pehmeä ihonsävy Häivytys (valk), häivytys (musta) Yövärikuvaus Mikrofonin zoomaus Tuulen kohinan vaimennus Power LCD (näytön kirkastus) Videokuvaus Urheilukuvaus Muotokuvaus Hämäräkuvaus Kohdevalokuvaus Surffi-& lumikuvaus Automaattinen valkotasapaino Sisäkuvaus (hehkulampun valossa) Päivänvalo Käsisäätö Itselaukaisin Pikselien lkm (enint.) valokuvissa 640 x 480 Valokuvien pakkauslaatu Jäljellä olevat valokuvapaikat 65

66 Videon toiston aikana Valokuvien toiston aikana Kuvien toisto Tauko Pikakelaus Viimeinen / ensimmäinen tiedosto (tauko) Seuraava / edellinen tiedosto (toisto) Hidastettu toisto Kuva kuvalta -toisto Videon toistoaika Toistotapa Kaikki levyn ohjelmat Valitun päivän ohjelmat Jos kuvaa ei ole otettu tällä kameralla, kuvan pikselimäärä näkyy vain, jos se vastaa täsmälleen kameran käyttämiä kuvakokoja. (Kellonajan sijasta) Kameran päivätystä ylläpitävä paristo on tyhjä. Varoitusmerkki. Käännä näyttö oikein päin ja lue varoitus. Ei levyä SD-korttia ei ole tai se on käyttökelvoton. Ohjelman numero Äänenvoimakkuuden säätö Voit jatkaa toistoa keskeytyskohdasta Kuvakansio / Tiedosto Kytketty PictBridge-tulostimeen Kortinkäyttömerkki (kytketty tietokoneeseen) DPOF-asetus Suojattu tiedosto Kuvien pikselilukumäärä 640x480 66

67 Näytön viestit CANNOT RECORD. EI VOI TALLENTAA. Datankirjoitus SD-kortille on epäonnistunut. NO DATA. EI DATAA. SD-kortilla ei ole videoita tai valokuvia. Mikäli tiedät, että kortilla on tiedostoja, kortti ei toimi kunnolla. Kytke kamera hetkeksi pois toimintatilasta. THIS CARD CANNOT RECORD IN VIDEO MODE. TÄTÄ KORT- TIA EI VOI KÄYTTÄÄ VIDEOKUVAUK- SEEN. Laitoit kameraan 8 Mt tai 16 Mt SD-muistikortin, kun kameran toimintatilana on videokuvaus. CHECK CARD. TAR- KASTA KORTTI. CARD LOCKED. KORTTI LUKITTU. Kortti ei ole yhteensopiva, tai kamera ei tunnista sitä. SD-kortin lukko [LOCK]-asennossa. (s. 10) CARD FULL. KORTTI TÄYNNÄ. SCENE NUMBER IS FULL. OHJELMIA ENIMMÄISMÄÄRÄ. CANNOT RECORD. NUMBER OF PRO- GRAM IS FULL. EI VOI TALLENTAA. OHJELMIA ENIM- MÄISMÄÄRÄ. CARD DOOR OPENED. KORTTITI- LAN KANSI AUKI. ERROR OCCUR- RED. RECORDING IS STOPPED. VIRHE. TALLENNUS LOP- PUI. SD-kortti on täynnä tai sillä on enimmäismäärä tiedostoja, joten sille ei voi enää tallentaa. Poista tarpeettomia tiedostoja tai laita uusi kortti. Kortti/akkutilan kansi on auki Sulje se. Jos käytössä on SD-kortti, jolle voi videokuvata (ks. käyttöohjeen alku): Jos viesti tulee näkyviin, kannattaa alustaa (formatoida) kamerassa oleva SD-muistikortti. Formatointi hävittää kaikki materiaalit SD-kortilta. Ota SD-kortin sisällöstä varmuuskopio tietokoneelle tms. ennen formatointia. Kun käytät jotakin muuta korttia: Käytä Panasonic SD-korttia tai muuta SDkorttia, jolle voit tallentaa videokuvaa. (s. 11) 67

68 EXIT THE MENU THEN CHANGE TO MA- NUAL MODE. SULJE VALIKKO. VALITSE KÄSISÄÄDÖT. Käytät toimintoa, jota ei voi käyttää yhtä aikaa toimintatilan kanssa. CANCEL NIGHT VIEW MODE. POISTA YÖ- KUVAUS-TOIMINTO. PLEASE CONNECT AC ADAPTOR. KYTKE VERKKOLAITE. PUSH THE RESET SWITCH. PAINA RESET- PAINIKETTA. DISCONNECT USB CABLE. IRROTA USB- KAAPELI. CANNOT OPERATE WHILE USB CON- NECTED. EI VOI KÄYTTÄÄ USB-KYTKEN- NÄN AIKANA. Yritit kytkeä kameran tietokoneeseen, vaikka verkkolaite ei ole kytkettynä kameraan. Epänormaali toiminta. Poista SD-kortti. Paina RESETpainiketta. Laite ei voi kunnolla muodostaa kytkentää tietokoneeseen tai tulostimeen. Irrota USB-kaapeli hetkeksi. Valitse uudestaan haluamasi USB-toiminto. Kameraa ei voi sammuttaa, jos se on kytkettynä tietokoneeseen. Korjaustoiminto (recovery) Laite ei välttämättä voi päättää tiedoston kirjoittamista normaalisti, jos esimerkiksi virransyöttö keskeytyy jostakin syystä tallennuksen tai editoinnin aikana. Jos kamera tunnistaa virheellistä tietoa levyä lukiessaan, näkyviin saattaa tulla seuraava viesti. Noudata viestin ohjeita. (Korjaamiseen saattaa kulua kauan, jos virhe on iso). CARD ERROR DETECTED. NOW REPAIRING DATA. Kun korjaat dataa, käytä riittävän täyttä akkua tai kytke kamera AC-verkkolaitteeseen. Vaikka kamera sammuisi ennen datan korjaamisen päättymistä, voit käynnistää korjaamisen uudestaan kytkiessäsi kameran uudestaan toimintatilaan. Datan kunto saattaa aiheuttaa sen, ettei virhettä voida täydellisesti korjata. Älä korjaa korttia, jolle on tallennettu jollakin toisella laitteella. Seurauksena voi olla datan katoaminen tai kortin rikkoutuminen. Jos korjaus epäonnistuu, et voi toistaa tiedostoja, jotka kuvasit ennen virran sammumista. Jos korjaus epäonnistuu, formatoi SD-kortti tässä kamerassa. Muista, että formatointi poistaa kaikki tiedot levyltä tai kortilta. 68

69 Toimintoja, joita ei voi käyttää yhtäaikaisesti Eräitä toimintoja ei voi käyttää yhtäaikaisesti. Taulukossa on esimerkkejä. TOIMINTO Digitaalizoomi Häivytys Yövärikuvaus Tilanne, joka estää KYSEISEN toiminnon käytön - Valokuvaus - Videokuvaus (ei voi valita käyttöön / poistaa käytöstä) - Valokuvaus Vastavalon korjaus - Yövärikuvaus - Aukkoa/vahvistusta on säädetty Pehmeät ihonsävyt (valinta käyttöön / pois käytöstä) Help-aputietueet Kuvanvakain Scene mode-kuvausohjelmat - Videokuvauksen aikana - Kuvaustilana valokuvaus. Käytössä on yövärikuvaus - [AUTO]-painikkeella valittu automaattisäädöt [AUTO] - Yövärikuvaus Valkotasapainon säätö - Digitaalizoom - Yövärikuvaus Sulkimen, aukon/vahvistuksen säätö - Yövärikuvaus - Scene mode -kuvausohjelma 69

70 Vianmääritys Kamera ei kytkeydy toimintatilaan. Virran merkkivalo vilkkuu, kun kamera kytketään toimintatilaan (virtalähteenä akku). - Tarkista akun varaustila. Kamera kytkeytyy heti pois toiminnasta. - Jos et ole käyttänyt kameraa 5 minuuttiin, virta katkeaa kamerasta automaattisesti, mikä suojaa akkua. (POWER SAVE -toiminto, s. 64). Voit jatkaa kuvaamista kytkettyäsi kameran takaisin toimintatilaan. Kamera kytkeytyy pois toiminnasta jonkin ajan kuluttua. - Tarkista akun varaustila. Akku on tyhjä, jos akun varaustilan ilmaisin vilkkuu tai näytössä on LOW BATTERY. Kun virta sammutetaan, kamerasta kuuluu naksuvaa ääntä. - Ääni tulee linssin liikkumisesta. Se ei ole toimintahäiriö. Akku tyhjenee nopeasti. - Tarkista akun varaustila. Lataa se. - Kylmässä käyttöympäristössä akun toiminta-aika on tavallista lyhyempi. - Onko akku vanha? Akulla on rajallinen käyttöikä. Jos akku tyhjenee aina nopeasti latauksen jälkeen, akku on vanhentunut. Kameralla ei voi kuvata, vaikka se on toiminnassa. Tai kamera ei toimi normaalisti. - Voit käyttää kameraa vain, jos avaat LCD-näytön. - Poista SD-kortti. Paina RESET-painiketta. Mikäli kamera ei ala toimia kunnolla, irrota akku/verkkolaite. Odota 1 minuutti, ennen kuin kytket kameran takaisin toimintaan. Huom! Jos teet näin, kun kortinkäyttövalo palaa, tiedot saattavat hävitä. Näyttö muuttui yllättäen. - Onko DEMO käytössä? Esittely alkaa, kun asetuskohdassa DEMO MODE >> on asetus ON ja toimintatilana on video- tai valokuvus eikä kamerassa ole levyä/muistikorttia. Kytke DEMO MODE pois käytöstä: Paina MENU. Valitse SETUP > DEMO MODE > OFF. Toimintomerkki ei näy (esim. jäljellä oleva aika tai kulunut aika). - Jos valitset [SETUP]>[DISPLAY]>[OFF], vain varoitukset ja päivämäärä näkyvät. Kuvaamista ei voi aloittaa, vaikka kamerassa on virta ja SD-kortti on laitettu oikein kameraan. - SD-kortin lukko [LOCK]-asennossa. Kun kirjoituslukko on LOCK-asennossa, et voi tallentaa kortille. - Kortti on täynnä. Jos kortilla ei ole enää tyhjää tilaa, vapauta muistia poistamalla tarpeettomia ohjelmia, tai käytä uutta korttia. - Kameran toimintatilana on oltava videokuvaus tai valokuvaus. - Korttitilan/akkutilan kansi on auki. Jos kansi on auki, laite ei välttämättä toimi normaalisti. Sulje kansi ja laita kannen lukitsin LOCK-asentoon. videokuvaamista varten. Jos kuvaaminen loppuu, vaikka käytössä on videokuvaamiseen sopiva SD-kortti, ota kortin sisällöstä varmuuskopio tietokoneelle (tms.) ja formatoi kortti. Valokuvat eivät ole hyvin tarkentuneita. - Yrität ottaa kuvaa liian pienestä tai yksityiskohtaista kohteesta, kun asetuksena on [PICT. QUALITY] > [ ]. Jos yrität ottaa kuvaa liian pienestä tai yksityiskohtaista kohteesta, kun asetuksena on [PICT. QUALITY] > [ ], kuva voi hajota mosaiikkimaiseksi. Valitse asetukseksi [PICT. QUALITY] > [ ]. Automaattinen tarkennus ei toimi. - Käytössä on käsitarkennus. Paina AUTO-painiketta. - Joissakin kuvausolosuhteissa kamera ei pysty tarkentamaan automaattisesti (s. 74). Käytä käsitarkennusta. Ääni ei toistu kamerasta. - Lisää äänenvoimakkuutta toiston aikana. Toiston aikana kameran moottorin ääni kuuluu tallenteessa. - Kyseessä on kameran mekaniikasta aiheutuva ääni. Se ei ole toimintahäiriö. - Onko kameran mikrofonissa vesipisaroita? Mekaaninen ääni voi voimistua ja mikrofonin herkkyys vähentyä, jos mikrofonissa on vettä. Poista vesipisarat mikrofonista. Anna kameran sitten kuivua itsekseen. Kaiuttimen äänenvoimakkuus on toiston aikana hiljainen. - Onko kameran mikrofonissa vesipisaroita? Äänentoisto voi vaimentua, jos mikrofoni on märkä. Pyyhi vesi pois ja jätä kamera kuivumaan itsekseen. Toiminta palautuu normaaliksi. Kamera on kytketty televisioon oikein, mutta kuva ei näy. Tai kuva on litistynyt leveyssuunnassa - Valitse oikea TV-kanava. Valitse kanava, joka vastaa kameran kytkentäliitintä. Lisätietoja television käyttöohjeesta. - Valitse oikea TV ASPECT -asetus. Valitse asetus, joka vastaa televisiosi kuvasuhdetta. Paina MENU. Valitse SETUP > TV ASPECT > 16:9 tai 4:3. Paina ohjauspainiketta. Ohjelmia ei voi poistaa tai editoida. - Onko tiedosto lukittu (suojattu)? Lukittua tiedostoa ei voi poistaa. Poista lukitus. - Ohjelmaa ei voi poistaa, jos sen esikatselukuvassa on [!]. Jos et halua säilyttää ohjelmia/kuvia, formatoi kortti. Silloin data häviää. Muista, että formatointi poistaa kortilta kaikki tiedot. - Jos SD-kortin lukko [LOCK]-asennossa, poistoa ei voi tehdä. SD-kortilla olevat kuvat eivät näytä normaalilta. - Data on tuhoutunut. Syynä saattaa olla staattinen sähkö tai sähkömagneettiset aallot. Tallenna tärkeä data tietokoneeseen tai muuhun laitteeseen. Kuvaus saattaa äkillisesti loppua videokuvaamisen aikana (muistikortille). Jos käytät SD-korttia, jolle on jo kirjoitettu monta kertaa, jäljellä oleva tallennusaika saattaa pienentyä. Videokuvaaminen voi silloin keskeytyä äkillisesti. Käytä korttia, jota suositellaan 70

71 Merkit häviävät. Näyttö jähmettyy. Mitään toimintoa ei voi käyttää. - Onko kamera kytketty tietokoneeseen? Mitään kameratoimintoa ei voi käyttää tietokonekytkennän aikana. - Sammuta kamera. Ellei kamerasta voi sammuttaa virtaa, poista SD-kortti, paina RESET-painiketta tai irrota hetkeksi akku tai verkkosovitin. Kytke sen jälkeen virta takaisin. Mikäli laite ei toimi normaalisti, irrota virransyöttölaite ja ota yhteys laitemyyjään. Jos SD-kortti laitetaan kameraan, kamera ei tunnista sitä. - Onko SD-kortti formatoitu tietokoneessa? Formatoi (alusta) SD-kortti tässä laitteessa. Muista, että formatointi poistaa kaikki tiedot levyltä tai kortilta. Näytössä on PUSH THE RESET SWITCH. - Kamera havaitsi automaattisesti virheen. Tiedostojen suojaamiseksi sinun on poistettava SD-kortti kamerasta. Paina sitten RESET-painiketta teräväkärkisellä esineellä. Kamera käynnistyy uudestaan toimintatilaan. - Ellet paina RESET-painiketta, kamera sammuu automaattisesti noin minuutin kuluttua. - Viesti saattaa palata näyttöön. Silloin laite tarvitsee huoltoa. Irrota virransyöttölaite (akku / verkkolaite) ja ota yhteys laitemyyjään. Älä yritä korjata laitetta itse. Jokin toinen laite ei tunnista SD-korttia. - Varmista, että laite on yhteensopiva käyttämääsi SDkorttityyppiin (SD Memory Card/ SDHC Memory Card). Lisätietoja laitteen käyttöohjeessa. Tietokonekäyttöön liittyvät ongelmat Vaikka USB-kaapeli on kytketty, tietokone ei tunnista kameraa. USB-valintaruutu ei tule näkyviin, jos USB-kaapeli kytketään silloin, kun näkyvissä on valikkosivu. > Sulje valikko ennen kuin kytket USB-kaapelin. AC-adapteri (verkkolaite) on kytkettynä. > Käytä aina tietokonekytkennän aikana virtalähteenä verkkolaitetta. Valitse tietokoneesta jokin toinen USB-liitin. Tarkasta käyttöjärjestelmävaatimukset. (s. 54, 61) Irrota USB-kaapeli. Sammuta kamera hetkeksi. Kytke USB-kaapeli sitten takaisin. Kun USB-kaapeli on irti, virheviesti tulee tietokoneen näyttöön. Windows: > Irrota USB-kaapeli turvallisesti siten, että kaksoisnapsautat tehtäväpalkissa eli ilmaisinalueella olevaa levykuvaketta. Noudata sen jälkeen näyttöön tulevia ohjeita. Macintosh: > Jos levykuvake on työpöydällä, vedä se roskakoriin [Trash] ja irrota USB-kaapeli. 71

72 Tärkeitä käyttöohjeita Kamera Kamera ja kortti kuumenevat pitkän käytön jälkeen. Se ei ole toimintahäiriö. Älä käytä kameraa sähkömagneettisen laitteen lähellä (esim. mikroaaltouunin, television, videopelilaitteen tai vastaavan). Jos käytät kameraa television yläpuolella tai sen lähellä, sähkömagneettiset aallot saattavat aiheuttaa häiriötä ääneen ja kuvaan. Älä käytä kameraa kännykän lähellä. Seurauksena voi olla häiriöitä kuvaan ja ääneen. Kaiuttimien ja isojen moottorien aiheuttama voimakas magneettikenttä saattaa hävittää muistikortilla olevat tiedot osittain tai kokonaan. Mikroprosessorin muodostamat sähkömagneettiset aallot saattavat aiheuttaa häiriöitä kuvaan ja ääneen. Jos epäilet kameran toimintahäiriön aiheutuvan tällaisesta syystä, kytke kamerasta virta pois ja ota hetkeksi akku pois tai irrota verkkolaite (lisävaruste). Kokeile kameran toimivuutta hetken kuluttua. Älä käytä kameraa radiolähettimen tai suurjännitelinjan lähellä. Kuva ja ääni saattavat tallentua väärin. Käytä vain mukana toimitettuja kaapeleita. Jos käytät lisävarusteita, käytä niiden mukana toimitettuja kaapeleita. Älä jatka kaapeleita itse. Kameran lähellä ei saa sumuttaa hyönteismyrkkyä tai haihtuvia kemikaaleja. Kameran pinnoite saattaa vaurioitua ja halkeilla. Kameran pinta ei saa olla jatkuvassa kosketuksessa muovi- tai kumiesineisiin. Rannalla tai muussa vastaavassa paikassa kamera ja sen liittimet täytyy suojata pölyltä ja hiekalta. Suojaa laite myös merivedeltä. Hiekka ja pöly saattavat vioittaa pysyvästi kameran. Noudata erityistä varovaisuutta, jos käsittelet muistikorttia tällaisessa paikassa. Jos suolainen vesi kastelee kameran, poista roiskeet vesijohtovedellä kostutetulla, mutta lähes kuivaksi väännetyllä liinalla. Lopuksi kuivaa kamera pehmeällä, kuivalla liinalla. Kun kannat kameraa, älä pudota äläkä iske sitä. Voimakas isku voi rikkoa laitteen kuoren ja aiheuttaa toimintahäiriöitä. Älä puhdista bensiinillä, maalinohentimella tai alkoholilla. Poista akku tai irrota verkkokaapeli pistorasiasta ennen puhdistamista. Aineet tuhoavat kameran kuoren värin ja pinnoite saattaa irrota. Pyyhi pöly ja sormenjäljet pois kuivalla, pehmeällä liinalla. Poista pinttynyt lika laimealla pesuaineliuoksella kostutetulla, lähes kuivaksi puristetulla liinalla. Lopuksi kuivaa kamera pehmeällä, kuivalla liinalla. Jos puhdistat kameran kemiallisella puhdistusliinalla, noudata liinan käyttöohjeita. Älä käytä kameraa valvontaan tai muuhun liiketoimintaan liittyvään tarkoitukseen. 72 Jos kamera on toiminnassa pitkään yhtäjaksoisesti, sen sisälämpötila nousee ja siitä voi seurata toimintahäiriö. Tätä kameraa ei ole tarkoitettu kaupalliseen käyttöön. Jos et aio käyttää kameraa pitkään aikaan. Poista vesi ja lika kuivalla, pehmeällä liinalla. Anna laitteen kuivua lisäksi itsekseen, ennen kuin laitat sen säilytykseen. Jos laitat kameran esim. kaappiin tai laatikkoon, laita mukaan kosteudetta imevä desikkantti (silikageeli). Akku Akku on ladattava litiumioni-akku. Akku on herkkä lämpötilan ja kosteuden vaihteluille. Akku tyhjenee sitä nopeammin, mitä kylmempi tai lämpimämpi on. Erittäin kylmässä täyden akun ilmaisin ei välttämättä tule näkyviin ja tyhjän akun merkki saattaa tulla näkyviin noin 5 minuutin käytön jälkeen. Erittäin lämpimässä akun suojapiiri saattaa estää kameran käytön. Irrota akku käytön jälkeen Jos akku jää kameraan, kamera käyttää koko ajan vähän virtaa, vaikka kamera on kytketty pois toimintatilasta. Pitkän ajan kuluttua akku saattaa mennä liian tyhjäksi ja muuttua käyttökelvottomaksi, niin ettei sitä saa edes lataamalla toimintakuntoon. Akku voi muuttua käyttökelvottomaksi latauksen jälkeen. Säilytä akku muovikotelossa, jotta sen liittimet eivät koske metalliin. Säilytä akku viileässä ja kuivassa paikassa, jossa lämpötila ei vaihtele paljoa. [Suosituslämpötila: 15 oc - 25 oc, suositeltava kosteus: 40% - 60%) Akun käyttöikä lyhenee kylmässä ja lämpimässä. Äärilämpötilassa, kosteassa ja rasvankäryssä akun liittimet voivat ruostua, mistä seuraa toimintahäiriöitä. Jos säilytät akkua kauan käyttämättömänä, lataa se kuitenkin vähintään kerran vuodessa ja käytä tyhjäksi, ennen kuin laitat sen takaisin säilytykseen. Puhdista akun liittimet pölystä ja liasta. Ota matkalle mukaan vara-akku. Varaa mukaan akkuja, jotka kestävät noin 3-4 kertaa suunnittelemasi kuvausajan. Kylmissä olosuhteissa (esim. hiihtorinteessä) akun käyttöaika on normaalia lyhyempi. Ota matkalle mukaan verkkolaite (kameran mukana). Niin voit ladata akun matkallakin. Jos pudotat akun, tarkasta menivätkö liittimet rikki. Rikkinäinen akku voi rikkoa kameran. Älä heitä akkuja tuleen. Akku saattaa räjähtää avotulessa. Jos akku toimii vain vähän aikaa, vaikka se on juuri ladattu, se ei enää toimi kunnolla. Hanki uusi akku.

73 Verkkolaite (AC-sovitin) Jos akku on erittäin kylmä tai kuuma, akun latautumiseen saattaa kulua kauan aikaa tai akku ei välttämättä lataudu lainkaan. Käytä mukana toimitettua verkkolaitetta. Lähellä oleva radio saattaa ottaa häiriötä verkkolaitteen toiminnasta. Etäisyyden on oltava vähintään 1 m. Verkkolaite hurisee käytön aikana. Se on normaalia. Irrota verkkolaite käytön jälkeen sähköverkosta. (Muuten se käyttää koko ajan pienen määrän virtaa [enint. 0,1W].) Pidä verkkolaitteen ja akun liittimet puhtaina. Laita tämä laite lähelle pistorasiaa, jotta voit helposti tarvittaessa irrottaa verkkojohdon. SD-kortti SD-kortin etiketissä oleva muistimerkintä ilmoittaa kokonaiskapaiseetin tekijänoikeustietojen ja hallintatietojen käsittelyyn sekä kapasiteetin, jota voidaan hyödyntää tässä laitteessa, tietokoneessa tms. Pitkäaikaisen käytön aikana kortti lämpenee. Se on normaalia. Ennen kuin laitat / poistat kortin, laita toimintatilan valitsin OFF asentoon. Jos kamera käyttää SD-korttia (kortinkäytön merkkivalo palaa), älä avaa akku/korttipaikan kantta, poista SD-korttia, käännä toimintatilan valitsinta, kytke kameraa pois toimintatilasta tai tärisytä tai iske kameraa. minisd-kortti Laita minisd-kortti sille tarkoitettuun korttisovittimeen ennen käyttöä. Jos laitat kortin ilman sovitinta tähän laitteeseen, laite tai kortti voi mennä rikki. Älä laita tyhjää korttisovitinta tähän laitteeseen. Älä jätä sovitinta laitteeseen siksi aikaa, kun laitat ja poistat minisd-korttia. Siitä saattaa aiheutua toimintahäiriö. Nestekidenäyttö (LCD) Puhdista likainen näyttö kuivalla, pehmeällä liinalla. Jos kamera altistuu lämpötilan vaihtelulle, näyttöön saattaa tiivistyä kosteutta. Kuivaa näyttö varovasti pehmeällä liinalla. Jos kamera on käynnistettäessä kylmä, näytön kuva on normaalia tummempi. Sisälämpötilan kohotessa normaaliksi näyttö kirkastuu. Nestekidenäyttö valmistetaan erittäin tarkalla tekniikalla. Pikselien kokonaislukumäärä on noin Valmistustekniikka mahdollistaa 99,99 % tehollisen pikselimäärän. Vain noin 0,01 % pikseleistä on aina tummia tai kirkkaita. Ne eivät ole merkki viasta tai toimintahäiriöstä eivätkä vaikuta tallentuvan kuvan laatuun. Kondensaatio Jos kameraan tiivistyy kosteutta, linssi huurtuu, SDkortti voi mennä rikki ja kameraan voi tulla toimintahäiriöitä. Estä kondensoituminen. Jos sitä kuitenkin tapahtuu, toimi ohjeiden mukaan. Kondensaation aiheuttajat Kondensiovaara on olemassa, kun lämpötila tai kosteus muuttuu. Esimerkkitilanteita: Laite tuodaan ulkoa sisälle (kylmästä lämpimään) Laite viedään ilmastoidusta autosta ulos Kylmä huone lämmitetään nopeasti Kameraan puhaltaa ilmastointilaite Kesällä sadekuuron jälkeen Kamera on kosteassa (esim. lämmitetyn uima-altaan lähellä) Jos laite siirretään paikkaan, jossa lämpötilaero on huomattava (esim. kylmästä kuumaan). Jos kondensaatiovaara on suuri, vie kamera muovipussissa tilasta toiseen (poista kaikki ilma pussista ja sulje pussi). Anna kameran olla pussissa noin tunnin seuraavassa käyttölämpötilassa. Jos linssi on huurtunut Poista akku ja irrota verkkojohto ja anna kameran olla käyttämättömänä noin 1 tunti. Kun kameran linssin lämpötila on lähellä ympäristön lämpötilaa, linssin huuru häviää itsekseen. MPEG2-videotiedostot MPEG on lyhenne sanoista Moving Pictures Experts Group. Se on videotiedostojen pakkausformaatti. MPEG2 mahdollistaa videoiden toiston tasaisesti ja hyvin: kuvadata siirtyy 25 kuvan sekuntinopeudella. 73

74 Automaattinen valkotasapaino Valkotasapainon automaattisäätö tunnistaa ympäristön valon värisävyt ja säätää kameran kuvausasetukset sellaisiksi, että valkoinen väri tallentuu todellakin valkoisena. Kamera määrittää linssiin ja valkotasapainon anturiin saapuvan valon sävyn ja valitsee lähimmän vastaavan sävyasetuksen. Tätä kutsutaan valkotasapainon automaattisäädöksi. Koska kamera pystyy tunnistamaan vain tietyt valonlähteet, automaattisäätö ei välttämättä toimi kaikissa valaistusolosuhteissa. Kuvassa alue, jonka kameran valkotasapainon automaattisäätö tunnistaa Automaattitarkennus Automaattitarkennus siirtää linssiä eteen- tai taaksepäin kameran sisällä, jotta kuvauskohde tarkentuisi teräväksi. Automaattitarkennuksen ominaisuuksia: Se tarkentaa kohteen pystylinjat tarkaksi. Se pyrkii tarkentamaan selväkontrastisteen kohteeseen. Se pystyy tarkentamaan vain kuva-alueen keskelle. Automaattitarkennus ei toimi seuraavissa tilanteissa (käytä näissä tilanteissa käsitarkennusta): 1 Alue, jonka kameran valkotasapainon automaattisäätö tunnistaa 2 Sininen taivas 3 Pilvinen taivas (sadesää) 4 TV-ruutu 5 Auringonvalo 6 Valkoinen loistevalo 7 Halogeenivalo 8 Hehkulamppu 9 Auringonnousu tai auringonlasku 10 Kynttilänvalo Näkymässä on eri etäisyydellä kamerasta olevia kohteita (kohteita on sekä kameran lähellä että kauempana kamerasta). Kamera tarkentaa automaattisesti vain ruudun keskelle. Esim: jos kuvaat ihmisiä ja taustalla on vuoristo, et voi tarkentaa molempiin. Kohde on likaisen tai pölyisen lasin takana. Kamera tarkentaa lasissa olevaan likaan. Vastaava tilanne muodostuu silloin, jos kohde on ruuhkaisen tien toisella puolella. Kamera tarkentaa ohi ajavaan autoon. Kohteen ympärillä on kiiltäviä tai heijastavia pintoja. Kamera tarkentaa kiiltävään tai heijastavaan pintaan. Esim. meren rannalla, yöllä, erikoisvalaistuksessa, ilotulitteiden valossa jne. Mikäli automaattisäätö ei tunnista ympäristön valosävyä, kuvasta tulee punertava tai sinertävä. Jos kuvausympäristössä on monta erilaista valonlähdettä, automaattinen valkotasapainonsäätö ei välttämättä toimi kunnolla. Valitse silloin käsisäätö. Valkotasapaino Valon sävy saattaa aiheuttaa kuvaan punertavia tai sinertäviä sävyjä. Voit korjata tilanteen säätämällä valkotasapainon itse. Valkotasapaino määrittää, millainen valosävy pitää tallentaa puhtaan valkoisena. Ihmissilmän valkoisena näkemä valo on nimittäin eri sävyistä esim. auringonvalossa kuin loistevalossa. Kun kamera tunnistaa valon sävyn, se samalla säätää muiden värien suhteet. Koska valkoinen on kaikkien muiden värien vertailuväri, kamera pystyy tallentamaan muut värit luonnollisina vain, jos se tietää, mitä sävyä täytyy tulkita valkoisena. Kohde on hämärässä. Vähäinen valaistus heikentää tarkennusherkkyyttä. Kohde liikkuu nopeasti. Mekaanisesti liikkuva linssi ei välttämättä pysty liikkumaan yhtä nopeasti kuin kohde. Esimerkiksi urheilutapahtumassa nopeasti liikkuvat kohteet eivät välttämättä tarkennu. Kohde ei erotu taustasta (vähäinen kontrasti). Esim. valkoinen seinä saattaa näkyä epätarkasti, koska kameran tarkennustekniikka perustuu siihen, että kamera erottaa selvästi kohteessa olevat pystylinja. 74

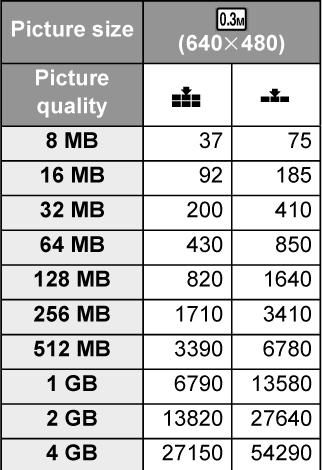

75 SD-kortille mahtuvien kuvien lkm Kuvien lukumäärä poikkeaa taulukosta, jos käytät eri pakkauslaatuja ( JA ). Taulukon lukumäärät ovat suuntaa antavia arvioita. Jos tallennat videokuvaa kiintolevylle tai SD-kortille, valokuva mahtuu levylle vähemmän kuin taulukossa on ilmoitettu. Picture Size - Kuvakoko Picture Quality - Laatu (pakkaus) 75
