ÖLJYTÖN PAINEILMAKOMPRESSORI

Koko: px

Aloita esitys sivulta:

Download "ÖLJYTÖN PAINEILMAKOMPRESSORI"

Tapio Tamminen
6 vuotta sitten
Katselukertoja:

1 ÖLJYTÖN PAINEILMAKOMPRESSORI

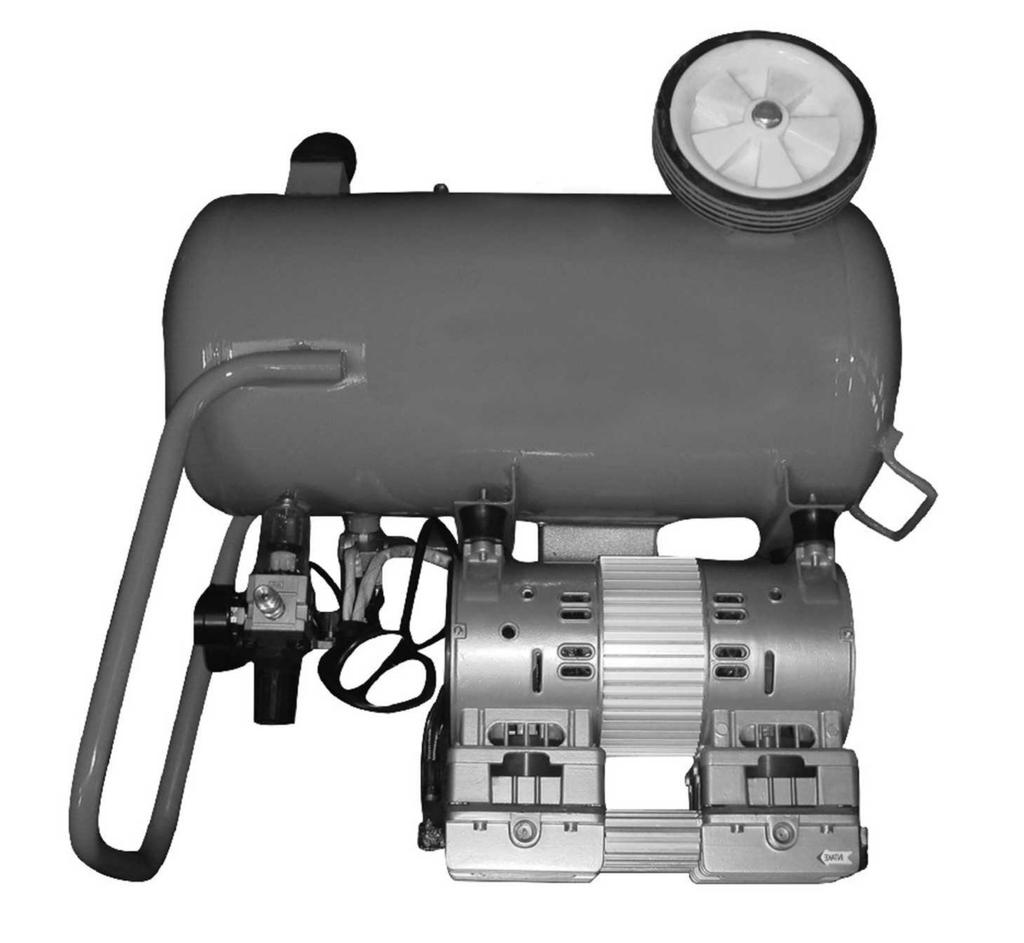

3 ÖLJYTÖN PAINEILMAKOMPRESSORI. Hiljainen, energiatehokas, ymp äristöystävällinen ja turvallinen paineilmakompressori soveltuu laajasti eri k äyttötarkoituksiin, kuten lääketieteen, puhtaanapidon ja elintarvikealalle.. ) Painekytkimen käyttö: Väännä painekytkin asentoon ON tai AUTO. Kun kytket virran, kompressori k äynnistyy. Jos se ei k äynnisty, pienenn ä s äiliön ilmanpaine alle 0, Mpa:n. ) Väännä painekytkin asentoon OFF sammuttaaksesi laitteen. 3) Painekytkimessä on varoventtiili. S äiliön ilmanpaineen ylitt äessä 0,9 Mpa, varoventtiili laukeaa ja paine vapautuu automaattisesti. Jos varoventtiili laukeaa, tarkasta painekytkimen toiminta ja varmista, että työpaine ei ylitä nimellispainetta. ) Tyhjennä vedenerotin kerran p äivässä (tietyissä malleissa ei ole vedenerotinta. Tällöin voit ohittaa tämän vaiheen.) 5) Lähtöpainetta voidaan s äätää v ääntämällä erottimessa olevaa nuppia. My ötäpäivään v äännettäessä paine kasvaa aina s äiliön paineeseen asti. 6) S äädä tarvittaessa painekytkimen ty öpainetta: irrota painekytkimen kotelo ja väännä M6-säätöpulttia esim. jakoavaimella. Väännä vastap äivään lis ätäksesi painetta ja vastap äivään vähentääksesi sitä. VAROITUS: Turvallisuuden varmistamiseksi katkaise virta ennen seuraaviin toimiin ryhtymistä. 3. Käyttövaatimukset: ) Säilytä laitetta C lämpötilassa ja alle 95 % suhteellisessa kosteudessa. -

4 ) Pidä työskentely-ympäristö puhtaana, kuivana ja hyvin tuuletettuna. Lämpötilan on oltava C ja suhteellinen kosteus alle 80 %. 3) Pidä laite poissa kosteista, syttyvistä ja pölyisistä tiloista. ) Aseta laite tasaiselle ja suoralle alustalle. 5) Jännite ei saa alittaa tai ylittää 0 % nimellisjännitteestä. 6) Loukkaantumisen v älttämiseksi älä koske k äytön aikana kuumeneviin osiin, kuten sylinterikanteen, pakoputkeen, yksisuuntaventiiliin jne. 7) Varmista, että sähköjohtimien halkaisija on vähintään,5 mm ja että ne ovat oikean pituisia. 8) Paineilmaa ei saa kohdistaa suoraan muita henkilöitä tai eläimiä kohti. 9) Varmista, että virtakatkaisin on asennossa OFF ennen verkkovirtaan kytkemistä. 0) Varmista, ettei laite p ääse liikkumaan muita esineit ä vasten. Suorita tarvittavat toimet, jotta se pysyy paikoillaan.. Ylläpito: Huomio: Vahingon v älttämiseksi suorita kaikki yll äpitotoimet verkkovirta katkaistuna. Varmista, ettei säiliössä ole painetta.

Pidä kompressori puhtaana. ) Valuta nesteet s äiliöstä vähintään kaksi kertaa viikossa.

) Tarkasta varoventtiilin toiminta seuraavasti: odota, että säiliön paine nousee arvoon 0,5 0,7 Mpa ja ved ä

3) 500 k äyttötunnin v älein puhdista venttiili ja vaihda äänenvaimenninelementti.

) Suorita säiliön painetesti kahden vuoden välein ja tarkasta sen pinta vuosittain.

5 Pidä kompressori puhtaana. ) Valuta nesteet s äiliöstä vähintään kaksi kertaa viikossa. Varmista ensin, että säiliön paine on alle 0, Mpa. ) Tarkasta varoventtiilin toiminta seuraavasti: odota, että säiliön paine nousee arvoon 0,5 0,7 Mpa ja ved ä varoventtiiliä varoen. Paineen tulisi nyt vapautua. Paina venttiiliä sulkeaksesi sen. 3) 500 k äyttötunnin v älein puhdista venttiili ja vaihda äänenvaimenninelementti. Vaihda m ännänrengas 500 k äyttötunnin välein. ) Suorita säiliön painetesti kahden vuoden välein ja tarkasta sen pinta vuosittain. Jos säiliössä on ruostetta, siin ä on lommo tai se ei l äpäise painetestiä, vaihda säiliö. 5) Vapauta säiliön paine ennen siirtämistä. Sähköiskuvaara Laite käynnistyy automaattisesti ilman varoitusta Lue käyttöohje Avaa venttiili ennen ilmaletkun liittämistä Kuumia pintoja Virran katkaiseminen Virran kytkentä Vianetsintäkaavio: 3

6 VIANETSINTÄKAAVIO ONGELMA MAHDOLLINEN SYY TOIMENPIDE Kompressori ei toimi Moottori surisee, mutta ei pyöri tai pyörii hitaasti. Sulake palaa / automaattisulake laukeaa jatkuvasti. VAROITUS ÄLÄ KOSKAAN KYTKE TUOTETTA JATKOJOHTOON.. Ei sähköä.. Sulake on palanut. 3. Automaattisulake on lauennut.. Suojakatkaisin on lauennut. 5. Painekytkin on viallinen.. Alhainen jännite.. Moottorin käämitys oikosulussa tai viallinen. 3. Viallinen venttiili tai painekytkin.. Paineilmaa sylinterissä.. Väärän kokoinen sulake, piiri ylikuormittunut.. Viallinen venttiili tai painekytkin.. Onko pistotulppa seinässä? Tarkasta sulake.. Vaihda palanut sulake. 3. Nollaa sulake ja selvitä, miksi se on lauennut.. Moottori käynnistyy, kun se on jäähtynyt (noin 5 minuuttia). 5. Ota yhteyttä valtuutettuun huoltoon.. Tarkasta yleismittarilla.. Ota yhteyttä valtuutettuun huoltoon. 3. Ota yhteyttä valtuutettuun huoltoon.. Väännä virtakatkaisin asentoon OFF 5 sekunniksi ja väännä se takaisin asentoon AUTO.. Tarkasta sulakkeen tyyppi. Käytä hidasta sulaketta. Irrota muut sähkölaitteet piiristä tai kytke kompressori omaan piiriinsä.. Ota yhteyttä valtuutettuun huoltoon. Suojakatkaisin laukeaa jatkuvasti. Säiliön paine laskee, kun kompressori pysähtyy. Liikaa kosteutta paineilmassa. Kompressori käy koko ajan. Kompressori tärisee. Ilmamäärä normaalia alhaisempi.. Alhainen jännite.. Ilmansuodatin on tukkeutunut. 3. Tilan lämpötila liian korkea.. Löysät liitokset (kiinnikket, letkut jne.). Avaa valutushana. 3. Tarkasta venttiilivuodon varalta.. Vettä säiliössä.. Ilman kosteus liian korkea. 3. Imuilmasuodatin tukossa.. Viallinen painekytkin.. Liiallinen paineilman käyttö.. Löysät kiinnityspultit.. Säiliön kumijalat ovat kuluneet/irronneet.. Avaa valutushana.. Ilmansuodatin likainen. 3. Vuotava liitos.. Tarkasta yleismittarilla.. Puhdista suodatin (ks. Ylläpito). 3. Siirrä kompressori hyvin tuuletettuun tilaan.. Tarkasta ilmavuotojen varalta. Tiivistä vuotavat liitokset tiivistysteipillä.. Sulje valutushana. 3. Pura sulkuventtiili. Puhdista tai vaihda se. VAARA ÄLÄ PURA SULKUVENTTIILIÄ, KUN SÄILIÖSSÄ ON PAINETTA. TYHJENNÄ SÄILIÖ ENSIN.. Valuta vesi pois.. Siirrä kompressori kuivempaan tilaan tai käytä ilmaletkuun asennettavaa suodatinta. 3. Puhdista tai vaihda suodatin.. Vaihda kytkin.. Kompressori on liian pieni ilmatyökalulle.. Kiristä.. Vaihda Sulje valutushana. Puhdista tai vaihda suodatin. Kiristä liitokset.

7 ILMAPUMPPU OLF550/OLF750 RAKENNEKUVA ILMAPUMPPU OLF550/OLF750 OSALUETTELO N R O SIVUKANSI VASEN PUHALLIN 8 9 VENTTIILILEVY IMUVENTTIILI 3 VASEN KAMPIKAMMIO KIERTOKANKI 0 TYYNY OIKEA PUHALLIN 5 MÄNNÄNRENGAS KAMPI 6 7 KIINNITYSLEVY RUUVI M6X6 3 LAAKERI 6006-Z RUUVI M6X8 8 9 SYLINTERI 5 RUUVI M5X0 SYLINTERIN TIIVISTERENGAS SYLINTERIKANNEN TIIVISTERENGAS SYLINTERIKANSI 6 7 OIKEA KAMPIKAMMIO PULTTI M5X5 3 RUUVI M5X RUUVI M5XT0 JOUSILEVY LIITOSPUTKI RUUVI MX6 3 3 STAATTORI PULTTI KIINNIKE 33 ROOTTORI 3 LAAKERI 603-Z KUVAUS O-RENGAS POISTOVENTTIILI MÄÄ RÄ -5 5 NR O KUVAUS JOHTIMEN KIINNITYS MÄÄ RÄ

8 ILMAPUMPPU OLF00 RAKENNEKUVA ILMAPUMPPU OLF00 OSALUETTELO N MÄÄ NR MÄÄ R KUVAUS RÄ O KUVAUS RÄ RUUVI ST. 0 RUUVI MX6 SIVUKANSI KIINNIKE 3 VASEN PUHALLIN POISTOVENTTIILI RUUVI M5 3 VENTTIILILEVY 5 VASEN KAMPIKAMMIO IMUVENTTIILI 6 SÄÄDETTÄVÄ PIDIKE 5 TYYNY 7 RUUVI M5X0 6 PUHALLIN 8 KIERTOKANKI 7 KAMPI 9 MÄNNÄNRENGAS 8 LAAKERI 6908-Z KIINNITYSLEVY 9 RUUVI M6X8 0 RUUVI M6X6 30 LAAKERIN JUOKSURENGAS SYLINTERI 3 OIKEA KAMPIKAMMIO 3 SYLINTERIN TIIVISTERENGAS 3 JOHTIMEN KIINNITYS SYLINTERIKANNEN TIIVISTERENGAS 33 RUUVI M5X8 5 SYLINTERIKANSI 3 JOUSILEVY 6 RUUVI M6X65 35 STAATTORI 7 JOUSILEVY 36 ROOTTORI 8 O-RENGAS 37 LAAKERI 60-Z 9 LIITOSPUTKI
