1 Autotallin Nosto-ovet VALMISTAJA RYTERNA

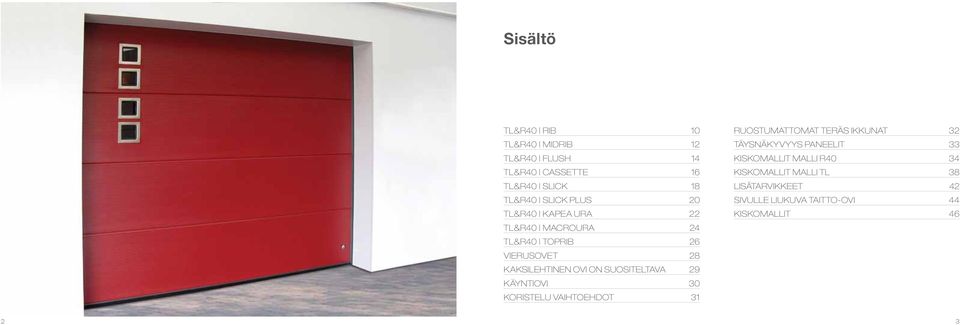

2 Sisältö TL&R40 RIB 10 TL&R40 MIDRIB 12 TL&R40 FLUSH 14 TL&R40 CASSETTE 16 TL&R40 SLICK 18 TL&R40 SLICK PLUS 20 TL&R40 KAPEA URA 22 TL&R40 MACROURA 24 TL&R40 TOPRIB 26 VIERUSOVET 28 KAKSILEHTINEN OVI ON SUOSITELTAVA 29 KÄYNTIOVI 30 KORISTELU VAIHTOEHDOT 31 RUOSTUMATTOMAT TERÄS IKKUNAT 32 TÄYSNÄKYVYYS PANEELIT 33 KISKOMALLIT MALLI R40 34 KISKOMALLIT MALLI TL 38 LISÄTARVIKKEET 42 SIVULLE LIUKUVA TAITTO-OVI 44 KISKOMALLIT

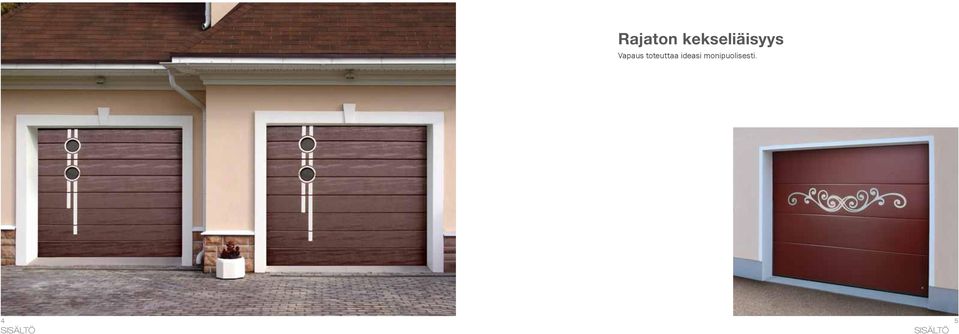

3 Rajaton kekseliäisyys Vapaus toteuttaa ideasi monipuolisesti. 4 5

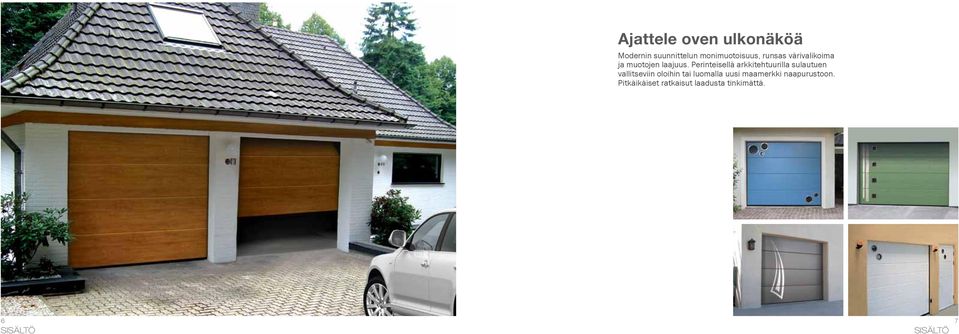

4 Ajattele oven ulkonäköä Modernin suunnittelun monimuotoisuus, runsas värivalikoima ja muotojen laajuus. Perinteisellä arkkitehtuurilla sulautuen vallitseviin oloihin tai luomalla uusi maamerkki naapurustoon. Pitkäikäiset ratkaisut laadusta tinkimättä. 6 7

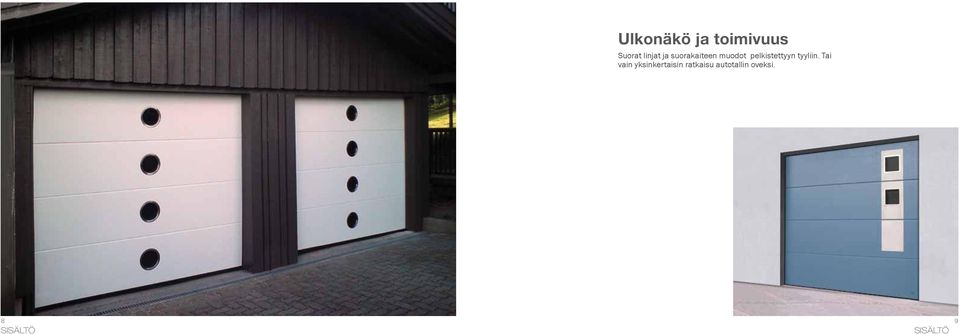

5 Ulkonäkö ja toimivuus Suorat linjat ja suorakaiteen muodot pelkistettyyn tyyliin. Tai vain yksinkertaisin ratkaisu autotallin oveksi. 8 9

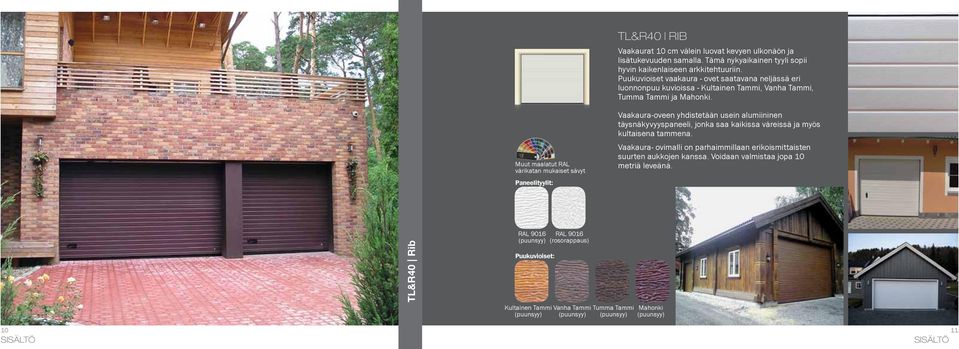

6 TL&R40 RIB Vaakaurat 10 cm välein luovat kevyen ulkonäön ja lisätukevuuden samalla. Tämä nykyaikainen tyyli sopii hyvin kaikenlaiseen arkkitehtuuriin. Puukuvioiset vaakaura - ovet saatavana neljässä eri luonnonpuu kuvioissa - Kultainen Tammi, Vanha Tammi, Tumma Tammi ja Mahonki. Muut maalatut RAL värikatan mukaiset sävyt Paneelityylit: Vaakaura-oveen yhdistetään usein alumiininen täysnäkyvyyspaneeli, jonka saa kaikissa väreissä ja myös kultaisena tammena. Vaakaura- ovimalli on parhaimmillaan erikoismittaisten suurten aukkojen kanssa. Voidaan valmistaa jopa 10 metriä leveänä. TL&R40 Rib (puunsyy) Puukuvioiset: Kultainen Tammi (puunsyy) (rosorappaus) Vanha Tammi Tumma Tammi (puunsyy) (puunsyy) Mahonki (puunsyy) 10 11

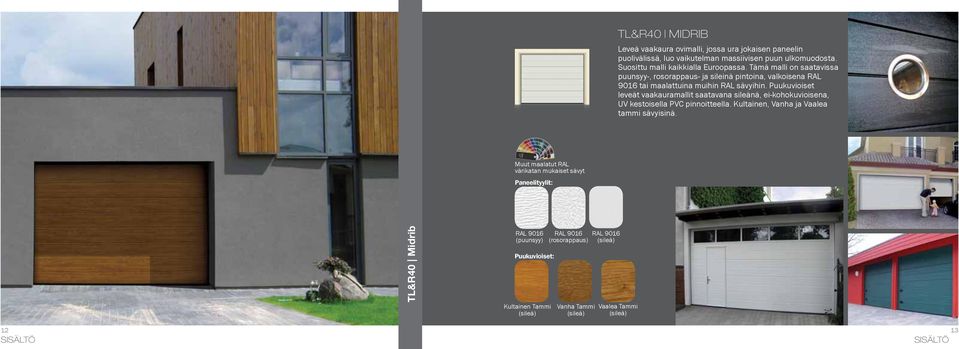

7 TL&R40 MIDRIB Leveä vaakaura ovimalli, jossa ura jokaisen paneelin puolivälissä, luo vaikutelman massiivisen puun ulkomuodosta. Suosittu malli kaikkialla Euroopassa. Tämä malli on saatavissa puunsyy-, rosorappaus- ja sileinä pintoina, valkoisena RAL 9016 tai maalattuina muihin RAL sävyihin. Puukuvioiset leveät vaakauramallit saatavana sileänä, ei-kohokuvioisena, UV kestoisella PVC pinnoitteella. Kultainen, Vanha ja Vaalea tammi sävyisinä. Muut maalatut RAL värikatan mukaiset sävyt Paneelityylit: TL&R40 Midrib (puunsyy) Puukuvioiset: Kultainen Tammi (rosorappaus) Vanha Tammi Vaalea Tammi 12 13

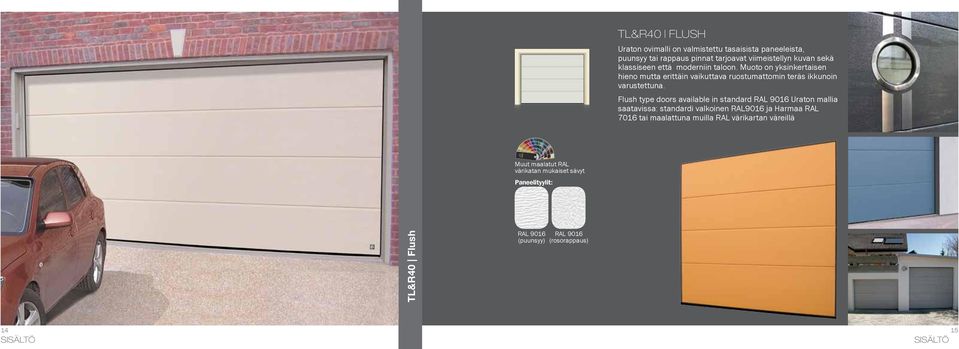

8 TL&R40 FLUSH Uraton ovimalli on valmistettu tasaisista paneeleista, puunsyy tai rappaus pinnat tarjoavat viimeistellyn kuvan sekä klassiseen että moderniin taloon. Muoto on yksinkertaisen hieno mutta erittäin vaikuttava ruostumattomin teräs ikkunoin varustettuna. Flush type doors available in standard Uraton mallia saatavissa: standardi valkoinen RAL9016 ja Harmaa RAL 7016 tai maalattuna muilla RAL värikartan väreillä Muut maalatut RAL värikatan mukaiset sävyt Paneelityylit: TL&R40 Flush (puunsyy) (rosorappaus) 14 15

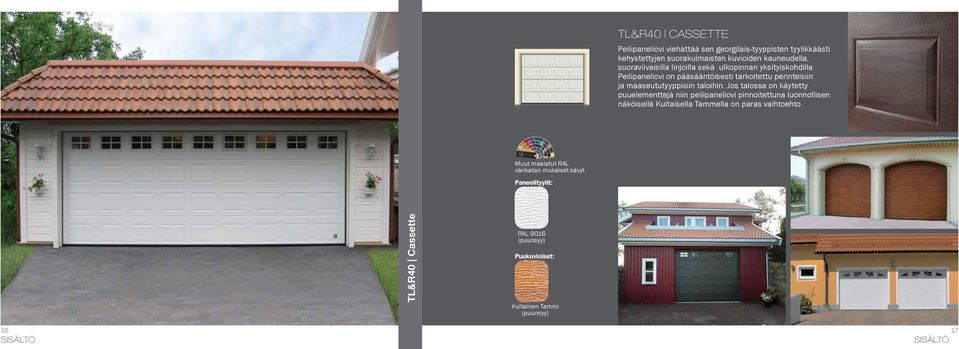

9 TL&R40 CASSETTE Peilipaneliovi viehättää sen georgilais-tyyppisten tyylikkäästi kehystettyjen suorakulmaisten kuvioiden kauneudella, suoraviivaisilla linjoilla sekä ulkopinnan yksityiskohdilla. Peilipaneliovi on pääsääntöisesti tarkoitettu perinteisiin ja maaseututyyppisiin taloihin. Jos talossa on käytetty puuelementtejä niin peilipaneliovi pinnoitettuna luonnollisen näköisellä Kultaisella Tammella on paras vaihtoehto. Muut maalatut RAL värikatan mukaiset sävyt Paneelityylit: TL&R40 Cassette (puunsyy) Puukuvioiset: Kultainen Tammi (puunsyy) 16 17

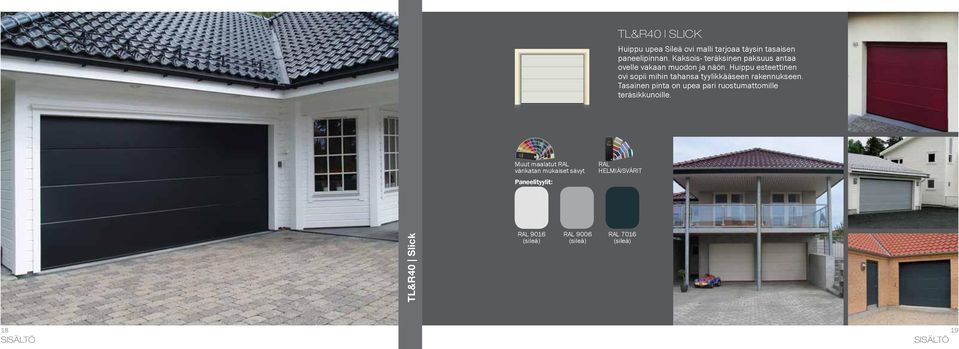

10 TL&R40 SLICK Huippu upea Sileä ovi malli tarjoaa täysin tasaisen paneelipinnan. Kaksois- teräksinen paksuus antaa ovelle vakaan muodon ja näön. Huippu esteettinen ovi sopii mihin tahansa tyylikkääseen rakennukseen. Tasainen pinta on upea pari ruostumattomille teräsikkunoille. Muut maalatut RAL värikatan mukaiset sävyt Paneelityylit: RAL HELMIÄISVÄRIT TL&R40 Slick RAL 9006 RAL

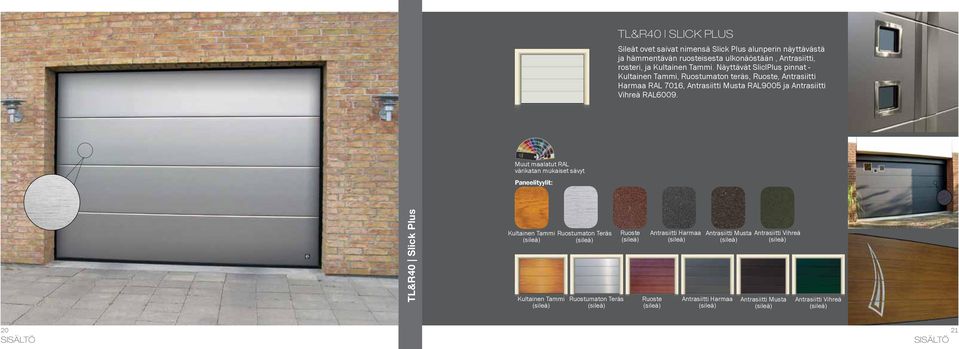

11 TL&R40 SLICK PLUS Sileät ovet saivat nimensä Slick Plus alunperin näyttävästä ja hämmentävän ruosteisesta ulkonäöstään, Antrasiitti, rosteri, ja Kultainen Tammi. Näyttävät SliclPlus pinnat - Kultainen Tammi, Ruostumaton teräs, Ruoste, Antrasiitti Harmaa RAL 7016, Antrasiitti Musta RAL9005 ja Antrasiitti Vihreä RAL6009. Muut maalatut RAL värikatan mukaiset sävyt Paneelityylit: TL&R40 Slick Plus Kultainen Tammi Kultainen Tammi Ruostumaton Teräs Ruostumaton Teräs Ruoste Antrasiitti Harmaa Ruoste Antrasiitti Musta Antrasiitti Harmaa Antrasiitti Vihreä Antrasiitti Musta Antrasiitti Vihreä 20 21

12 TL&R40 KAPEA URA Kapea ura. Tämän modernin oven vahvuus on erittäin miellyttävässä sileässä pinnassa joka aaltoilee kevyesti 5 mm jaolla. Ruostumattomat teräs ikkunat kruunavat mallin. Kapea ura ovet standardi värein RAL9016 valkoinen tai maalattuina muihin RAL väreihin. Muut maalatut RAL värikatan mukaiset sävyt TL&R40 Kapea ura Paneelityylit: 22 23

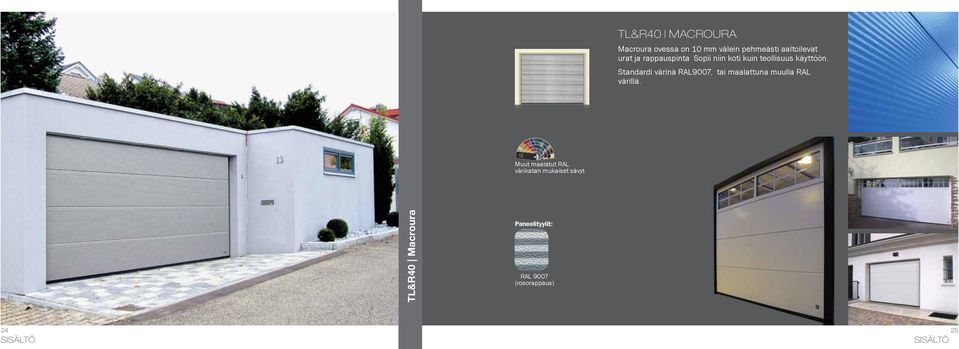

13 TL&R40 MACROURA Macroura ovessa on 10 mm välein pehmeästi aaltoilevat urat ja rappauspinta Sopii niin koti kuin teollisuus käyttöön. Standardi värinä RAL9007, tai maalattuna muulla RAL värillä. Muut maalatut RAL värikatan mukaiset sävyt TL&R40 Macroura Paneelityylit: RAL 9007 (rosorappaus) 24 25

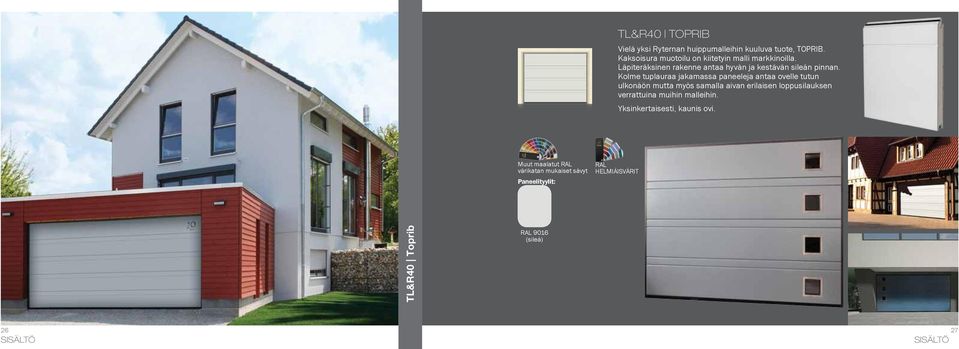

14 TL&R40 TOPRIB Vielä yksi Ryternan huippumalleihin kuuluva tuote, TOPRIB. Kaksoisura muotoilu on kiitetyin malli markkinoilla. Läpiteräksinen rakenne antaa hyvän ja kestävän sileän pinnan. Kolme tuplauraa jakamassa paneeleja antaa ovelle tutun ulkonäön mutta myös samalla aivan erilaisen loppusilauksen verrattuina muihin malleihin. Yksinkertaisesti, kaunis ovi. Muut maalatut RAL värikatan mukaiset sävyt Paneelityylit: RAL HELMIÄISVÄRIT TL&R40 Toprib 26 27

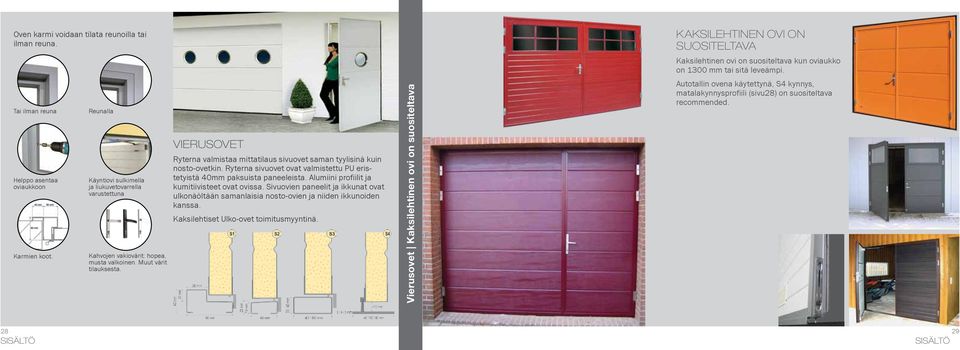

15 Oven karmi voidaan tilata reunoilla tai ilman reuna. Tai ilman reuna Helppo asentaa oviaukkoon Karmien koot. Reunalla Käyntiovi sulkimella ja liukuvetovarrella varustettuna Kahvojen vakiovärit: hopea, musta valkoinen. Muut värit tilauksesta. VIERUSOVET Ryterna valmistaa mittatilaus sivuovet saman tyylisinä kuin nosto-ovetkin. Ryterna sivuovet ovat valmistettu PU eristetyistä 40mm paksuista paneeleista. Alumiini profiilit ja kumitiivisteet ovat ovissa. Sivuovien paneelit ja ikkunat ovat ulkonäöltään samanlaisia nosto-ovien ja niiden ikkunoiden kanssa. Kaksilehtiset Ulko-ovet toimitusmyyntinä. Vierusovet Kaksilehtinen ovi on suositeltava KAKSILEHTINEN OVI ON SUOSITELTAVA Kaksilehtinen ovi on suositeltava kun oviaukko on 1300 mm tai sitä leveämpi. Autotallin ovena käytettynä, S4 kynnys, matalakynnysprofiili (sivu28) on suositeltava recommended

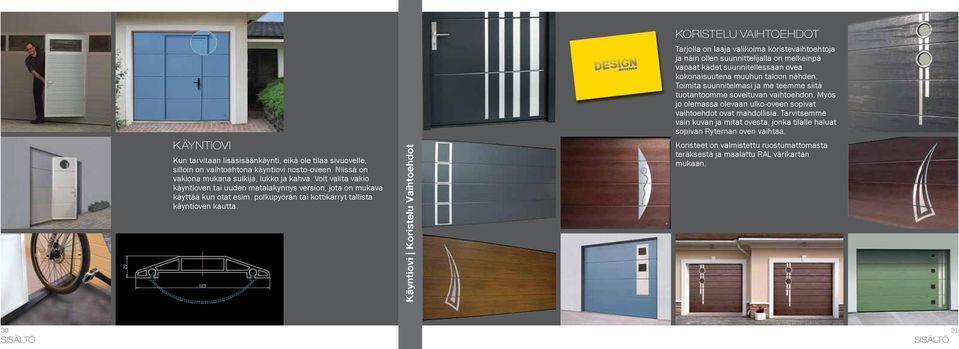

16 KÄYNTIOVI Kun tarvitaan lisäsisäänkäynti, eikä ole tilaa sivuovelle, silloin on vaihtoehtona käyntiovi nosto-oveen. Niissä on vakiona mukana sulkija, lukko ja kahva. Voit valita vakio käyntioven tai uuden matalakynnys version, jota on mukava käyttää kun otat esim. polkupyörän tai kottikärryt tallista käyntioven kautta. Käyntiovi Koristelu Vaihtoehdot KORISTELU VAIHTOEHDOT Tarjolla on laaja valikoima koristevaihtoehtoja ja näin ollen suunnittelijalla on melkeinpä vapaat kädet suunnitellessaan ovea kokonaisuutena muuhun taloon nähden. Toimita suunnitelmasi ja me teemme siitä tuotantoomme soveltuvan vaihtoehdon. Myös jo olemassa olevaan ulko-oveen sopivat vaihtoehdot ovat mahdollisia. Tarvitsemme vain kuvan ja mitat ovesta, jonka tilalle haluat sopivan Ryternan oven vaihtaa. Koristeet on valmistettu ruostumattomasta teräksestä ja maalattu RAL värikartan mukaan

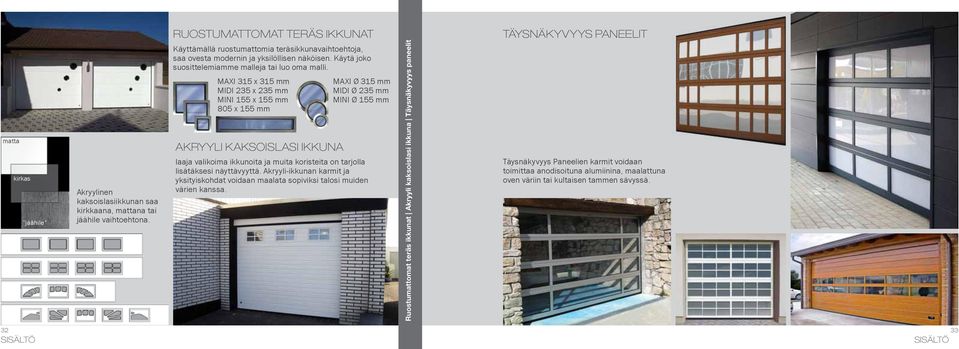

17 RUOSTUMATTOMAT TERÄS IKKUNAT TÄYSNÄKYVYYS PANEELIT matta kirkas jäähile Akryylinen kaksoislasiikkunan saa kirkkaana, mattana tai jäähile vaihtoehtona. Käyttämällä ruostumattomia teräsikkunavaihtoehtoja, saa ovesta modernin ja yksilöllisen näköisen. Käytä joko suosittelemiamme malleja tai luo oma malli. MAXI 315 x 315 mm MIDI 235 x 235 mm MINI 155 x 155 mm 805 x 155 mm AKRYYLI KAKSOISLASI IKKUNA MAXI Ø 315 mm MIDI Ø 235 mm MINI Ø 155 mm laaja valikoima ikkunoita ja muita koristeita on tarjolla lisätäksesi näyttävyyttä. Akryyli-ikkunan karmit ja yksityiskohdat voidaan maalata sopiviksi talosi muiden värien kanssa. Ruostumattomat teräs ikkunat Akryyli kaksoislasi ikkuna Täysnäkyvyys paneelit Täysnäkyvyys Paneelien karmit voidaan toimittaa anodisoituna alumiinina, maalattuna oven väriin tai kultaisen tammen sävyssä

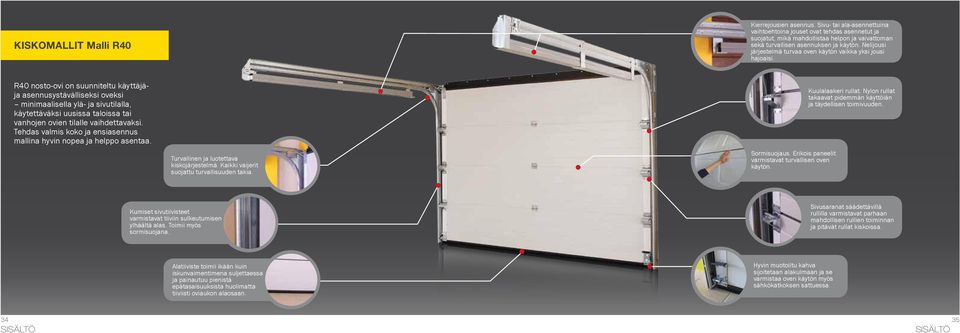

18 KISKOMALLIT Malli R40 Kierrejousien asennus. Sivu- tai ala-asennettuina vaihtoehtoina jouset ovat tehdas asennetut ja suojatut, mikä mahdollistaa helpon ja vaivattoman sekä turvallisen asennuksen ja käytön. Nelijousi järjestelmä turvaa oven käytön vaikka yksi jousi hajoaisi. R40 nosto-ovi on suunniteltu käyttäjäja asennusystävälliseksi oveksi minimaalisella ylä- ja sivutilalla, käytettäväksi uusissa taloissa tai vanhojen ovien tilalle vaihdettavaksi. Tehdas valmis koko ja ensiasennus mallina hyvin nopea ja helppo asentaa. Turvallinen ja luotettava kiskojärjestelmä. Kaikki vaijerit suojattu turvallisuuden takia. Sormisuojaus. Erikois paneelit varmistavat turvallisen oven käytön. Kuulalaakeri rullat. Nylon rullat takaavat pidemmän käyttöiän ja täydellisen toimivuuden. Kumiset sivutiivisteet varmistavat tiiviin sulkeutumisen ylhäältä alas. Toimii myös sormisuojana. Sivusaranat säädettävillä rullilla varmistavat parhaan mahdollisen rullien toiminnan ja pitävät rullat kiskoissa. Alatiiviste toimii ikään kuin iskunvaimentimena suljettaessa ja painautuu pienistä epätasaisuuksista huolimatta tiiviisti oviaukon alaosaan. Hyvin muotoiltu kahva sijoitetaan alakulmaan ja se varmistaa oven käytön myös sähkökatkoksen sattuessa

19 KISKOMALLIT MALLI R40 Pidempi käyttöikä R40 SM R40 SM D R40 UM D R40 kiskojärjestelmä on täysin esiasennettu jousilla, kaapeleilla ja muilla lisäosilla jo tehtaalla. R40 on erittäin helppo ja nopea asentaa. Maksimi koko on 3000 x 2500 mm. Tekniset tiedot EN mukaisesti Aukon korkeus h minimum 80 mm MANUAALINEN h minimum 120 mm AUTOMAATIIKALLA VARUSTETTUNA Model R40 - SM Aukon korkeus h minimum 80 mm MANUAALINEN h minimum 120 mm AUTOMAATIIKALLA VARUSTETTUNA Model R40 - UM Turvallisuus määritelmät EN mukaisesti Kierrejousi Kuulalaakerirullat Turvakiskojärjestelmä Vahvistettu karmi sormisuojakumeilla. Ovet testattu CE normin 89/107/EC mukaisesti Sormisuoja paneelien sisä- ja ulkopinnalla. Eristeenä CFC vapaa PU vaahto. PU vaahto 40mm R40 UM 36 37

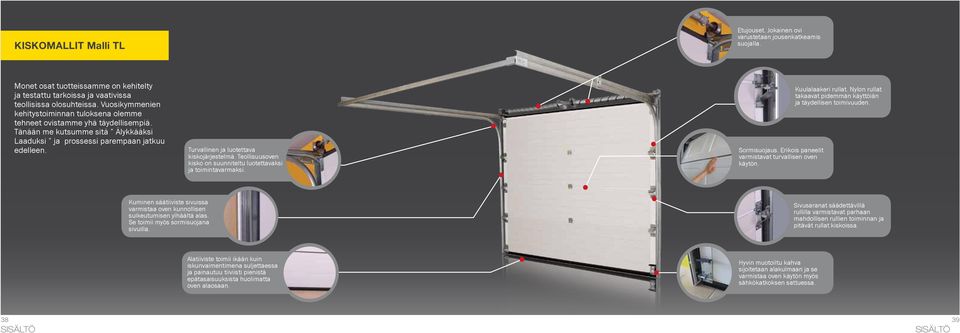

20 KISKOMALLIT Malli TL Etujouset. Jokainen ovi varustetaan jousenkatkeamis suojalla. Monet osat tuotteissamme on kehitelty ja testattu tarkoissa ja vaativissa teollisissa olosuhteissa. Vuosikymmenien kehitystoiminnan tuloksena olemme tehneet ovistamme yhä täydellisempiä. Tänään me kutsumme sitä Älykkääksi Laaduksi ja prossessi parempaan jatkuu edelleen. Turvallinen ja luotettava kiskojärjestelmä. Teollisuusoven kisko on suunniteltu luotettavaksi ja toimintavarmaksi. Sormisuojaus. Erikois paneelit varmistavat turvallisen oven käytön. Kuulalaakeri rullat. Nylon rullat takaavat pidemmän käyttöiän ja täydellisen toimivuuden. Kuminen säätiiviste sivuissa varmistaa oven kunnollisen sulkeutumisen ylhäältä alas. Se toimii myös sormisuojana sivuilla. Sivusaranat säädettävillä rullilla varmistavat parhaan mahdollisen rullien toiminnan ja pitävät rullat kiskoissa. Alatiiviste toimii ikään kuin iskunvaimentimena suljettaessa ja painautuu tiiviisti pienistä epätasaisuuksista huolimatta oven alaosaan. Hyvin muotoiltu kahva sijoitetaan alakulmaan ja se varmistaa oven käytön myös sähkökatkoksen sattuessa

21 KISKOMALLIT MALLI TL TL LHR-FM etukierrejousilla LHR FM matalammalla ylätilalla tuplakiskoilla ja etujousilla LHR RM matalammalla ylätilalla tuplakiskoilla ja takajousilla Pidempi kestoikä D=oven korkeus(h)+510mm D=oven korkeus(h)+700mm TL kiskojärjestelmä kierrejousella takaa parhaan mahdollisen tasapainon nosto-ovelle kokoon katsomatta. Haastaviin asennuskohteisiin olemme kehittänen LHR-FM ja LHR-RM mallit. Tekniset tiedot EN mukaisesti oven korkeus h 180 mm oven korkeus h 110 mm (150 mm Automaatiikalla varustettuna) LHR RM nostotyyppi Turvallisuus määritelmät EN mukaisesti Teollisuusluokan kierrejouset Kuulalaakerirullat Turvakiskojärjestelmä Vahvistettu karmi sormisuojakumeilla. Ovet testattu CE normin 89/107/EC mukaisesti Sormisuoja paneelien sisä- ja ulkopinnalla. Eristeenä CFC vapaa PU vaahto. PU vaahto 40mm TL LHR-RM etukierrejousilla STD (Vakio Nosto) HL (Korkea Nosto) VL (Pysty Nosto) oven korkeus D=oven korkeus (H)+510mm h 340 mm oven korkeus D=H-h+1010 h = Min 700 mm Max 4200 mm oven korkeus H+320mm oven korkeus D= mm KATTOKULMAN MUKAINEN NOSTO oven korkeus α 2 o - 40 o h 250 mm 40 41

22 ALU karmi (etuasennus ylätila) Otsalevy + Otsalevy 120 mm (sopii LHR FM ja R40) Otsalevy 180 mm (sopii LHR FM). 100 mm. Valkoisien ovien osat (saranat, ylä- ja alakannattimet) ja myös kiskot ovat saatavissa valkoisina erikoistilauksesta. ALU otsalevy vain 120 mm; 180 mm. Koristekulma 100 x 40 mm. Saatavana puunsyisenä kultaisena tammena tai valkoisena. Jäykistetty yläprofiili katto asennukseen. 40 x 40 x 90 x 3200 mm Otsalevyprofiili vesitiivisteellä, (vakio R40 oviin) 120 x 40 mm. Vakioväri musta, saatavana myös oven väreissä ja samalla pinnalla. YLEISLUKOT NUPPILUKKO Lisätarvikkeet YLEISKAHVA NUPPIKAHVA Useimmiten ovet varustetaan automatiikalla, mutta myös niille jotka haluavat oven käsikäyttöisenä on Ryternan suunnittelemat lukot ja kahvat saatavissa 42 43

23 SIVULLE LIUKUVA TAITTO-OVI Sunniteltu näyttävän näköiseksi, helppo käyttöiseksi ja pitkäikäiseks. Laaja paneeli mallisto- sileä, ruode tai kohokuvioitu. Ovi voi olla osittain aukeava käynti ovellinen tai vain puoliksi aukeava. Käytännöllinen ja energiataloudellinen. Korroosion kestävä ja huoltovapaa alumiinirunko, huippuluokan kannakkeet ja jousettomuus takaavat hiljaisen ja vaivattoman käytön. 40 mm PU paneelit ja harjatiivisteet ympäri ovea takaavat korkean lämmöneristävyyden. Matala alakisko pintakiinnityksellä. Ovityypit: Vakiovärit: Sivulle liukuva taitto-ovi RIB MIDRIB FLUSH MICRORIB MACRORIB SLICK CASSETTE FV FV - täyttö Muut maalatut RAL värikatan mukaiset sävyt Paneelityylit: (puunsyy) (rosorappaus) 44 45

24 KISKOMALLIT Sivulle liukuva liukuovi Valittavissa sähkökäyttöinen nostokone mukavuuden lisäämiseksi. Kuulalaakerit, raskaskäyttöön tarkoitetut kannakkeet ja vankat kiskot ovat suunniteltu toimimaan jopa 30m 2 oven kanssa. Valittavissa erikoislukot manuaalikäyttöä varten. Matala alakisko voidaan asentaa nykyiseen lattiaan - helppo asentaa eikä se vaadi huoltoa. Harjatiivisteet koko kehälle
