1 LELY LOTUS Pöyhimet Paras pöyhintä ainutlaatuisten koukkupiikkien ansiosta innovators in agriculture

2 Hyvä ote sadosta Enemmän kuin pelkkä suojus Kaikki suojukset on yhdistetty toisiinsa kestävästi nivelpisteillä. Yhdessä suojusten tukitankojen kanssa tämä takaa poikkeuksellisen lujan rakenteen. Näin ollen korkeat ajonopeudet kulkevat käsi kädessä kestävyyden kanssa. Märin kasvusto päällimmäiseksi nopean ja tasaisen kuivumisen saavuttamiseksi Lelyn ainutlaatuisten koukkupiikkien sijainnin ja muodon ansiosta laite heittää sadon korkealle ja kauas taakseen. Märkä kasvusto on painavampaa ja se heitetään kauimmas, jolloin se laskeutuu kuivemman sadon päälle. Tämä takaa erinomaisen pyöhinnän. Ainutlaatuinen suorituskyky muodon ja sijainnin ansiosta Lely Lotus-pöyhimien piikit ovat vuosien saatossa todistaneet, että ne keräävät, liikuttavat ja heittävät enemmän kasvustoa kauas kuin kilpailevat koneet. Tämä on piikkien ainutlaatuisen muodon ja sijainnin ansiota. Tämän seurauksena koneen kapasiteetti kasvaa huomattavasti. 2

3 LELY SPLENDIMO LELY LOTUS Vakaampi kone = suurempi tuotto Pöyhin, joka seuraa traktoria vakaasti, mahdollistaa suuremmat ajonopeudet. Siksi Lotuskolmipistekiinnitteisissä pöyhimissä on Stabilo-ohjauslaite, jossa on peräti neljä nivelpistettä sekä kaksi yhdyspalkkia. Hinattavien pöyhinten vetoaisa toimii samankaltaisessa tehtävässä. sen kuiva-ainepitoisuuden mukaan Kuiva-ainepitoisuus vaikuttaa pitkälti säilöntäprosesseihin ja prosesseihin, joilla heinästä valmistetaan säilörehua. Liian märät viljelykasvit ovat herkkiä voihapolle. Mikäli kasvi on liian kuiva, sitä on vaikea tiivistää, mikä johtaa alhaisempaan rehun saantiin. Joissain tilanteissa (esim. heinä tai ilmastettu heinä) jopa sadon tasaisuus on ratkaisevan tärkeää kuiva-ainepitoisuuden kannalta. Kun heinä on niitetty, pöyhimellä voi vaikuttaa sadon yhtenäiseen kuivumiseen. Koneen tuotoksen ei pitäisi olla rajoitteena tehtäessä valintaa pöyhimen käytöstä. Tai tarkemmin sanottuna, valitsemasi pöyhimen tulisi reagoida mahdollisimman nopeasti vaihteleviin sääolosuhteisiin, jotta tarvittava kuivaainepitoisuus saavutetaan. Joustavuus eliminoi likaantumisen Koukkupiikkien liikkeen ja joustavuuden ansiosta vältytään vaurioittamasta nurmen pintaa sekä maaperän sekoittumiselta heinään. Kun nurmen pintavaurioita on vähemmän, myös rikkaruohoja on vähemmän, kasvit kasvavat nopeammin uudestaan ja ehkä tärkeimpänä rehussa on vähemmän maapölyä. Lely Lotus-pöyhimien ainutlaatuiset piikit tarjoavat juuri nuo mahdollisuudet. Vuosien saatossa nämä koneet ovat todistaneet, että ne pystyvät käsittelemään vähintään 50 % enemmän satoa kuin pöyhimet, joissa on tavanomaiset piikit. Etu saavutetaan koukkupiikkien ansiosta, mikä parantaa koneen kapasiteettia valtavasti. Joka tapauksessa, koukkupiikit parantavat kuiva-ainepitoisuuden hallittavuutta ja näin ollen myös lopullista sadonkorjuun tulosta. 3

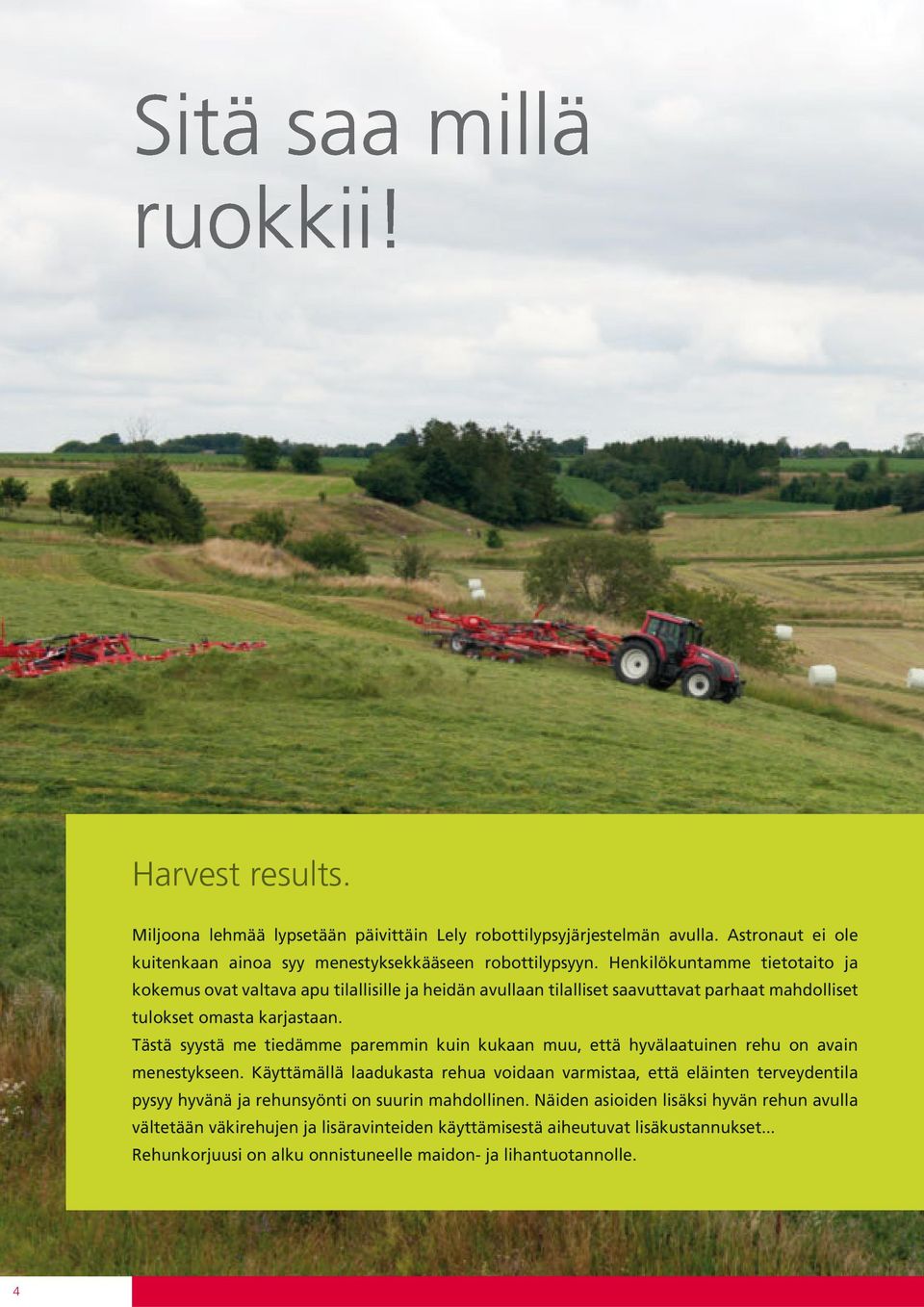

4 Harvest results. Miljoona lehmää lypsetään päivittäin Lely robottilypsyjärjestelmän avulla. Astronaut ei ole kuitenkaan ainoa syy menestyksekkääseen robottilypsyyn. Henkilökuntamme tietotaito ja kokemus ovat valtava apu tilallisille ja heidän avullaan tilalliset saavuttavat parhaat mahdolliset tulokset omasta karjastaan. Tästä syystä me tiedämme paremmin kuin kukaan muu, että hyvälaatuinen rehu on avain menestykseen. Käyttämällä laadukasta rehua voidaan varmistaa, että eläinten terveydentila pysyy hyvänä ja rehunsyönti on suurin mahdollinen. Näiden asioiden lisäksi hyvän rehun avulla vältetään väkirehujen ja lisäravinteiden käyttämisestä aiheutuvat lisäkustannukset... Rehunkorjuusi on alku onnistuneelle maidon- ja lihantuotannolle. 4

5 LELY SPLENDIMO LELY STORM LOTUS 5

6 Täydellistä rehua erinomais pöyhinnän ansiosta Sinun tarvitsee vain kerätä se talteen! Hyvä ote sadosta Pöyhinnän aikana koko satoaines tulisi siirtää karhottamisen helpottamiseksi ja tasaisen kuivumisprosessin mahdollistamiseksi. Saastuminen maaperän, lannan tai vanhojen viljelykasvien jäänteiden kautta ei ole hyväksyttävää. Nämä seikat huomioon ottaen, ei ole toista pöyhintä, joka vastaisi Lelyn koukkupiikkien sopeutumiskykyä ja keruukapasiteettia. Taaksepäin suuntautuneen asennon ja innovatiivisen suunnittelun ansiosta Lotuksen koukkupiikit ovat paljon joustavampia kuin tavanomaiset pöyhinpiikit. Jotta vältyttäisiin nurmivahingoilta ja sadon saastumiselta, piikki myötäilee nurmen muotoja. Lotus-pöyhimet voidaan kallistaa eteenpäin, mikä pienentää roottoreiden välisen tilan minimiin. Tämä takaa sen, että koko sato pöyhitään tasaisesti. Lotus-pöyhimen käyttö on olennainen tekijä oikea-aikaisessa sadonkorjuussa ja rehun laadun optimoinnissa. Lotuspöyhimien kyky päästä huipputulokseen on vertaansa vailla ainutlaatuisten koukkupiikkiensä ja ylivoimaisen vakautensa ansiosta. Sijaintinsa ja muotonsa ansiosta koukkupiikit pystyvät hallitsemaan kasvustoa poikkeuksellisella tavalla, minkä ansiosta niiden kapasiteetti on vailla vertaa. Jokaisella roottorin pyörähdyksellä Lelyn pöyhimet pystyvät siirtämään keskimäärin 50 % enemmän kasvustoa kuin pöyhimet, joissa on suorat piikit. Tämä yhdistettynä niiden vahvaan rakenteeseen mahdollistaa suuremmat ajonopeudet. 6

7 LELY SPLENDIMO LELY LOTUS en tuotoksen ja ihanteellisen Lisäetu alhaisesta kierrosmäärästä Paras kuivaus Jos pöyhintä tehdään liian agressiivisesti, satoaineksen menetys on nähtävissä välittömästi ylöspäin lentävästä pölystä. Tämä johtuu pöyhinpiikkien vaikutuksesta satoon. Ratkaisevia tekijöitä ovat piikkien pyörimisnopeus, niiden sijainti sekä teräksen määrä, joka on kosketuksissa kasvustoon. Piikkien taaksepäin suuntautuneesta asennosta johtuen satoaines kasvattaa vauhtiaan Lotus-pöyhimissä hitaammin kuin koneissa, joissa on suorat piikit. Ideaalinen kierrosnopeus pöyhimille on välillä r/min. Koukkupiikkien luonteesta johtuen kontakti sadon kanssa on vähäisempää, mutta kohdassa jossa roottorit limittyvät on selvästi suurempi satoaineksen erottelu. Yhdistelmä synnyttää erittäin nopean materiaalin liikkeen taaksepäin. Mitä pidemmän matkan kasvusto kulkee ilmassa, sitä parempi on sen pyörivä liike. Märkä sato on kuitenkin painavampaa kuin kuiva sato, joten märempi kasvusto heitetään kauimmaksi kuivemman kasvuston päälle. Kaksoiskoukkupiikkien sijainti, piikkien erityinen suuntaus ja roottoreiden jyrkkä asento takaavat ainutlaatuisen nopeuden taaksepäin sekä pitkän lentomatkan kasvustolle. Ylempi piikki on alempaa piikkiä lyhyempi, mikä tehostaa pyörivää vaikutusta entisestään. Päällimmäisenä oleva, kuivempi kasvusto saa alhaisemman kehänopeuden, joten se putoaa lähemmäksi kuin märkä kasvusto. Tämä nopeusero parantaa pöyhinnän kääntöominaisuutta entisestään. 7

8 koosta riipppumatta Ainutlaatuiset koukkupiikit ovat suuri etu Lelyn pöyhimille. Piikkien joustavuuden ja taaksepäin suuntautuneen asennon ansiosta voidaan käyttää jopa hieman esijännitystä maaperään. Tämä tarkoittaa sitä, että roottori voidaan kallistaa suhteellisen pitkälle eteenpäin kaikissa olosuhteissa, mikä parantaa pöyhinnän tulosta. Roottoreiden väliin jäävä rako, jonne piikit eivät ylety, on näin ollen kapeampi. Tämä mahdollistaa roottorin toiminnan oikeassa pöyhintäkulmassa. Kasvuston poiminta on siis taattu myös isompiroottorisissa koneissa vaikuttamatta negatiivisesti pöyhintään ja pyörivään liikkeeseen. Pitkä kasvusto Halkaisijaltaan suuremmasta roottorista on etua, kun käsitellään pidempää kasvustoa. Koska roottori on ympärysmitaltaan suurempi, materiaali joutuu kulkemaan pidemmän matkan. Näin piikeillä on enemmän aikaa irrottaa heinät toisistaan. Hyvä esimerkki tästä on Lotus 600, joka suoriutuu erityisen hyvin karkeasta ja pitkästä materiaalista. Reunojen pöyhintä Lely Lotus-pöyhimellä Pöyhittäessä pellonreunoja tai ojanpientareita kyseisen roottorin piikit käännetään sisimpään asentoon. Näin roottorin piikit heittävät heinän reunalta kohti keskustaa. Tämä tarkoittaa sitä, että pellon reunat pysyvät siisteinä ja heinä jakautuu täydellisesti. Muut tavat suorittaa reunojen pöyhintä kuten kulmaasento johtavat epätasaiseen kuivumiseen karhon muodon takia. Vertailu pellon reunojen pöyhinnästä Lely Lotus-tapa. Tapa, jossa pöyhintäkulmaa muutetaan. 8

9 LELY SPLENDIMO LELY LOTUS Joustavat piikit takaavat puhtaan sadon Lotuksen piikit ovat erittäin joustavia taaksepäin suuntautuvan kulmansa, erityismateriaalien ja viiden kelansa ansiosta. Suoriin piikkeihin verrattuna niiden taivuttamiseen tarvitaan vain pieni määrä energiaa. Piikeille on jopa parempi käyttää hieman esijännitystä maaperään, koska silloin sadon poiminta on tehokkaampaa. Samalla roottorin asentoa voidaan säätää voimakkaammin aiheuttamatta lainkaan saastumista. Likaantuminen Sadon likaantumiselta (reilusti maaperää kasvuston seassa) vältytään, kun työskentelykorkeus säädetään oikein. Yleisiä syitä likaantumiselle ovat työskenteleminen liian matalalla ja roottorirunkojen rajoittunut maanpinnan seuraaminen. Erilaisia epäpuhtauksia rehun seassa ovat mm. maaperä, kuivunut lannoite tai ruohopaakut siilossa. Epäpuhtaudet voidaan estää pöyhimen kunnollisella säätämisellä, joustavilla piikeillä sekä varmistamalla, että käytössäsi on tehokas ja rajoittamaton maanpinnan seurantajärjestelmä. Helpposäätöinen Vaihtelevissa työolosuhteissa on tärkeää, että pöyhinnän kulma ja työskentelykorkeus ovat helposti ja nopeasti säädettävissä. Lotus-pöyhimissä pöyhinnän kulma asetetaan säätämällä tukipyöriä. Tappi takaa tukipyörien helpon säätämisen viidessä asennossa. Tämän jälkeen työskentelysyvyyttä säädetään kasvattamalla tai pienentämällä työntövarren pituutta tai käyttämällä pyöritettävää kampea. Sadonmenetyksen eliminointi Lotus-pöyhimien roottorit pyörivät suhteellisen alhaisilla kierroksilla. Näin vältetään sadonmenetykset. Lisäksi piikkien taaksepäin suuntautunut asento on erittäin hellä kuivimmallekin kasvustolle. Ei hankalaa kasvuston kiertymistä AWS (Anti crop-winding System) on järjestelmä, joka on asennettu kaikkiin Lotus-malleihin. Järjestelmä on erittäin tehokas ratkaisu, jonka ansiosta heinä ei enää kierry tukipyörien ympärille. Pyöristä putoava heinä laskeutuu renkaan akseliin sijoitettuun erityismuotoiltuun kaareen, josta se putoaa maahan. 9

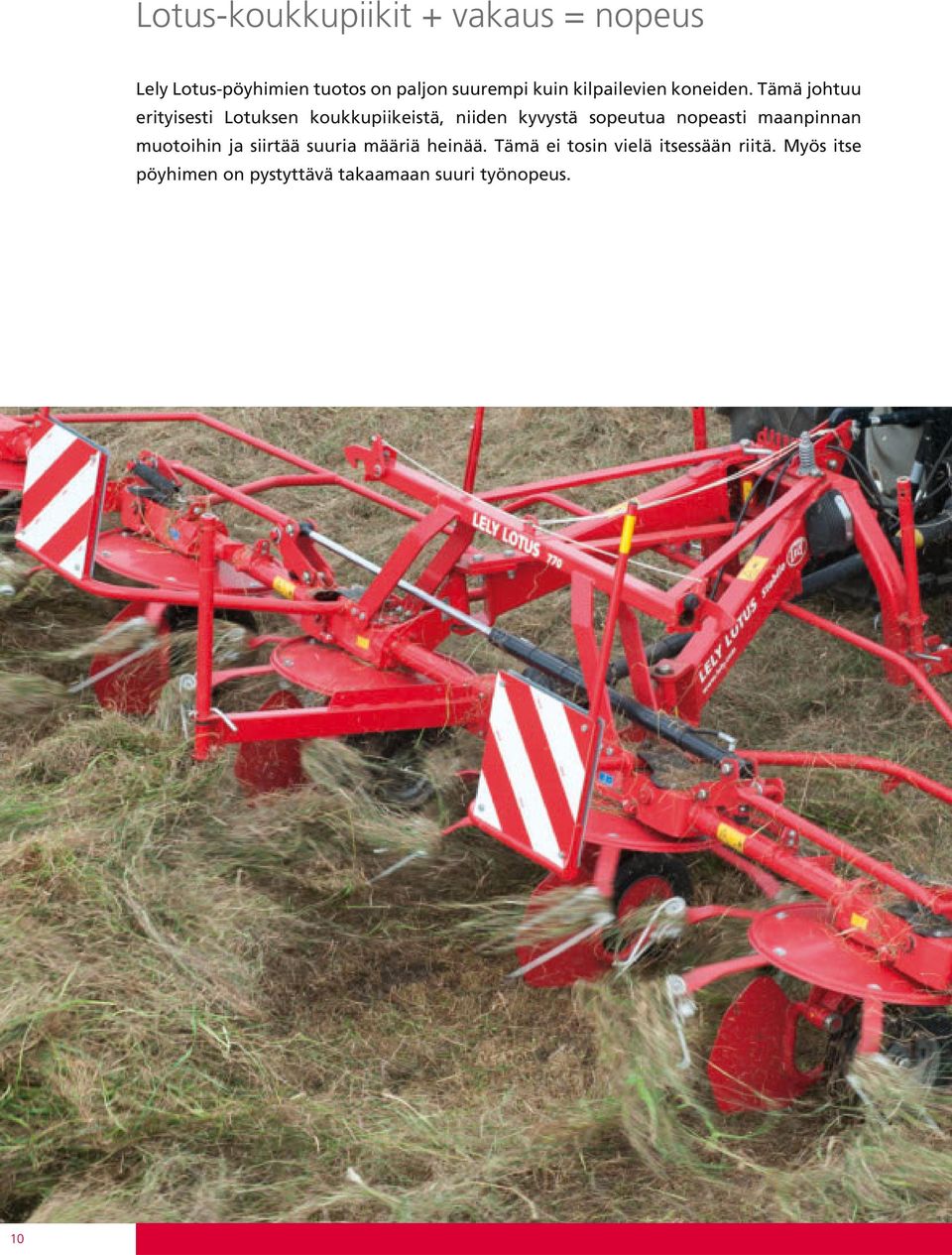

10 Lotus-koukkupiikit + vakaus = nopeus Lely Lotus-pöyhimien tuotos on paljon suurempi kuin kilpailevien koneiden. Tämä johtuu erityisesti Lotuksen koukkupiikeistä, niiden kyvystä sopeutua nopeasti maanpinnan muotoihin ja siirtää suuria määriä heinää. Tämä ei tosin vielä itsessään riitä. Myös itse pöyhimen on pystyttävä takaamaan suuri työnopeus. 10

11 LELY SPLENDIMO LELY LOTUS Huojunta Huojunta on yleinen ongelma pöyhimissä, joissa on vain yksi nivelpiste ja iskunvaimentimet, jotka ovat alttiita kulumiselle. Yli 6 km tuntivauhdissa tämän tyyppiset pöyhimet menettävät helposti tasapainonsa pellon epätasaisuuksien tai sadossa esiintyvien suurien eroavaisuuksien takia. Tämä tarkoittaa sitä, että työ on välillä pysäytettävä ja jatkettava hetken päästä uudestaan, mikä vaikuttaa selvästi tuotokseen. Stabilo taattu yhtäjaksoinen tuotanto Lotus-nostolaitepöyhimissä ei esiinny tätä ongelmaa, koska ne ovat Stabilo-ohjausjärjestelmän tiukassa hallinnassa. Yhden nivelpisteen sijaan Lelyn pöyhimet on varustettu peräti neljällä nivelpisteellä ja kahdella yhdyspalkilla. Tämän kolmionmuotoisen rakenteen ansiosta teoreettinen nivelpiste muodostuu traktorin puoliväliin. Stabiloohjauslaitteen varren pituus on sen vuoksi suurempi, minkä ansiosta pöyhin on aina ohjauslaitteen hallinnassa. Pöyhin ei voi joutua luisuun edes huonoissa sato- tai pelto-olosuhteissa. Samaan aikaan neljä nivelpistettä ja kaksi yhdyspalkkia pitävät huolen siitä, että pöyhin seuraa traktoria täydellisesti myös kaarteissa tai päisteellä. Lotus-hinattavat pöyhimet Hinattavissa Lotus-pöyhimissä ei ole Stabilo-ohjauslaitetta, mutta näiden mallien vetoaisa suorittaa saman tehtävän. Runko on tarpeeksi pitkä ja siksi pöyhinyksikkö itsessään ei ole koskaan hallitsevampi, joten runko ei ole sen liikuteltavissa tai huojutettavissa. Erityinen lukitusjärjestelmä Stabilo-ohjausjärjestelmässä on erityinen lukitusjärjestelmä, joka parantaa pöyhimen kestävyyttä sekä tekee koneen käytöstä helpompaa traktorin kuljettajalle. Lotuspöyhin lukkiutuu paikalleen heti, kun se nostetaan. Lukitus vapautuu välittömästi, kun kone lasketaan alas ja pöyhin koskettaa maata. 11

12 Lely Lotus kestävä ja järeä rakenne takaa pitkän käyttöiän ja korkean jäännösarvon On yleisesti tiedossa, että Lotus-pöyhimien jälleenmyyntiarvo on korkea. Laitteet ovat hyvin tunnettuja ylivertaisesta tuotoksestaan, mutta tämä ei yksin nosta niiden arvoa. Korkea jälleenmyyntiarvo johtuu epäilemättä myös pöyhimien kestävästä rakenteesta. Lotuspöyhimien erittäin luotettava ohjausmekanismi sekä hyvin suunniteltu runkorakenne ovat vuosia kestäneen systemaattisen tuotekehityksen tuloksia. Jämerä voimansiirtolinja Sekä hinattavissa että nostolaitepöyhimissä on luotettava ja hyväksi todistettu voimansiirto. Nivelpisteet on sisällytetty tukevaan valukoteloon. Voimansiirtolinja yhdistää nämä nivelpisteet laajakulmanivelillä. Nämä laajakulmanivelet takaavat sen, että pöyhin voi kiertyä kaikissa asennoissa. Laajakulmanivelet vaativat vain vähän huoltoa; voitelunippoihin pääsee helposti käsiksi, sillä ne sijaitsevat ulkopuolella. Erittäin tehokas voimansiirtolinja Lotus malleissa 600, 900 ja 1020 on erittäin tehokas voimansiirtolinja, koska näissä pöyhimissä on kahdeksan elementtiä yhdellä linjalla tai kuten Lotus 600-mallissa roottorit, joissa on kahdeksan piikkivartta. Tämän erittäin tehokkaan voimansiirtolinjan ansiosta lopullinen voimansiirto on suurempi. Näin ollen vetoakselit, joissa on laajakulmanivelet pyörivät kaksinkertaisen määrän kierroksia minuutissa. Tämä puolittaa kuorman. Nivelpisteet ovat erittäin lujatekoisia ja niissä on karkaistut holkit. Enemmän kuin pelkkä suojakiinnike Kaikki suojatangot on liitetty toisiinsa voimansiirtolinjan myötäisesti. Yhdessä kiinnikkeidensä kanssa suojatangot muodostavat erittäin vahvan rakenteen. Näin saadaan yhdistettyä korkeat ajonopeudet ja kestävyys yhteen koneeseen. Lelyn kanssa pääset pidemmälle kuin minkään muun valmistajan laitteilla. Joustava piikkien kiinnitys Lelyn koukkupiikkien erityinen kiinnitystapa suojaa piikkejä metallin väsymiseltä, koska materiaaleihin kohdistuva rasitus on eliminoitu. Erityinen klipsi-kiinnike pitää piikit oikeassa asennossa samalla kun kaksi keloissa olevaa holkkia pitävät piikit tukevasti paikoillaan. Näin joustavat koukkupiikit hyödyntävät koko kelaa kaikkien piikkien liikkeiden osalta. Piikkien kiinnittäminen pulteilla tuottaisi paljon ylimääräistä rasitusta ja johtaisi väistämättä piikkien rikkoutumiseen. Ongelma pyritään ratkaisemaan käyttämällä paksumpia ja siten vähemmän joustavia piikkejä. Lelyn piikkien erityinen sijainti ja ainutlaatuinen kiinnitystapa takaavat sen, että piikit ovat niin ohuita ja joustavia kuin mahdollista! 12

13 LELY SPLENDIMO LELY LOTUS Kokemuksemme ei ole ostettavissa joten saat sen ilmaiseksi! Työskentelet koneillamme ulko-olosuhteissa: siellä vaikuttavat maaperä, sääolosuhteet ja muut ulkoiset tekijät. Koneella on joka päivä uudet haasteet, kuten iso kivi tai puunpala karhossa juuri silloin kun ukkosmyrsky on tulossa päälle. Jos kohtaat ongelman jota ei edes Lelyllä ole ajateltu, on tärkeätä että katkokset ja rikkoutumiset on saatu minimoitua. Vastaamme nopeasti, jos tarvitset apua. Liikkeemme varastossa on välttämättömät osat, jotta kone saadaan taas nopeasti töihin. Lelyltä saat tukea seitsemänä päivänä viikossa. Valitessasi Lelyn saat muutakin kuin vain koneen. Me takaamme, että rehunkorjuu sujuu kitkattomasti. 13

14 14

15 LELY SPLENDIMO LELY LOTUS 15

16 Lely Lotus Stabilo 770 P Combi 16

17 LELY SPLENDIMO LELY LOTUS Lely Lotus Stabilo Tämä valikoima kolmipistekiinnitteisiä pöyhimiä tarjoaa laajan kirjon erikokoisia työleveyksiä jokaisen maitotilan tarpeisiin. Stabilo-vetolaite takaa koneen tasaisen toiminnan niin pöyhinnän aikana kuin kulmissakin. Kestävyys ja tuotto on taattu. TEKNISET TIEDOT LOTUS (+) 900(+) Työleveys (m) 5,20 6,00 6,75 7,70 9,00 Paino (kg) Tehontarve (kw) Piikkivarret 4 x 6 4 x 8 6 x 6 6 x 6 (7) 8 x 5 (6) Kiinnitys (kat.) II II II II II Lely Lotus-hinattavat pöyhimet Ainutlaatuiset pöyhimet, joissa on 6 tai 8 pöyhinroottoria ja jotka on varustettu Lelyn runko -mekanismilla. Koneen vankka rakenne takaa hyvän maanpinnan muotojen seuraamisen ja vakauden läpi koko pöyhinnän. Koneen ollessa kuljetusasennossa runko tukee pöyhintä täydellisesti. TEKNISET TIEDOT LOTUS 770 P Profi Työleveys (m) 7,70 9,00 9,00 Paino (kg) Tehontarve (kw) Piikkivarret 6 x 6 8 x 6 8 x 6 Kiinnitys (kat.) vetoaisa vetoaisa II TEKNISET TIEDOT LOTUS S 1020 Profi Työleveys (m) 10,20 10,20 10,20 Paino (kg) Tehontarve (kw) Piikkivarret 8 x 7 8 x 7 8 x 7 Kiinnitys (kat.) vetoaisa vetoaisa II Lely Lotus 1500 Tämän hetken älykkäimmät, nopeimmat ja voimakkaimmat pöyhimet! Nämä vahvarakenteiset pöyhimet on varustettu 12 roottorilla ja niitä on erittäin helppo käyttää. Profi-mallissa on erityinen voimansiirto ja kiinnitettävä vetolaite. Älykkään hydraulijärjestelmänsä ansiosta tämä 15 metriä leveä pöyhin voidaan taittaa kuljetusasentoon ja takaisin nopeasti ja vaivattomasti. TEKNISET TIEDOT LOTUS Profi Työleveys (m) 15,00 15,00 Paino (kg) Tehontarve (kw) Piikkivarret 12 x 7 12 x 7 Kiinnitys (kat.) vetoaisa II Lely Lotus Combi Ainutlaatuiset kaksi- tai neliroottoriset Lely Combi-pöyhimet tarjoavat tehokkaan konseptin, jossa yhdellä koneella voi hoitaa sekä pöyhimisen että karhottamisen. Karhotusta varten koneeseen asennetaan karhon muodostavat ohjaimet ja piikkien asentoa muutetaan. TEKNISET TIEDOT LOTUS 300 Combi 600 Stabilo Combi Työleveys (m) 3,00 6,00 Paino (kg) Tehontarve (kw) Piikkivarret 2 x 8 4 x 8 Kiinnitys (kat.) II II 17

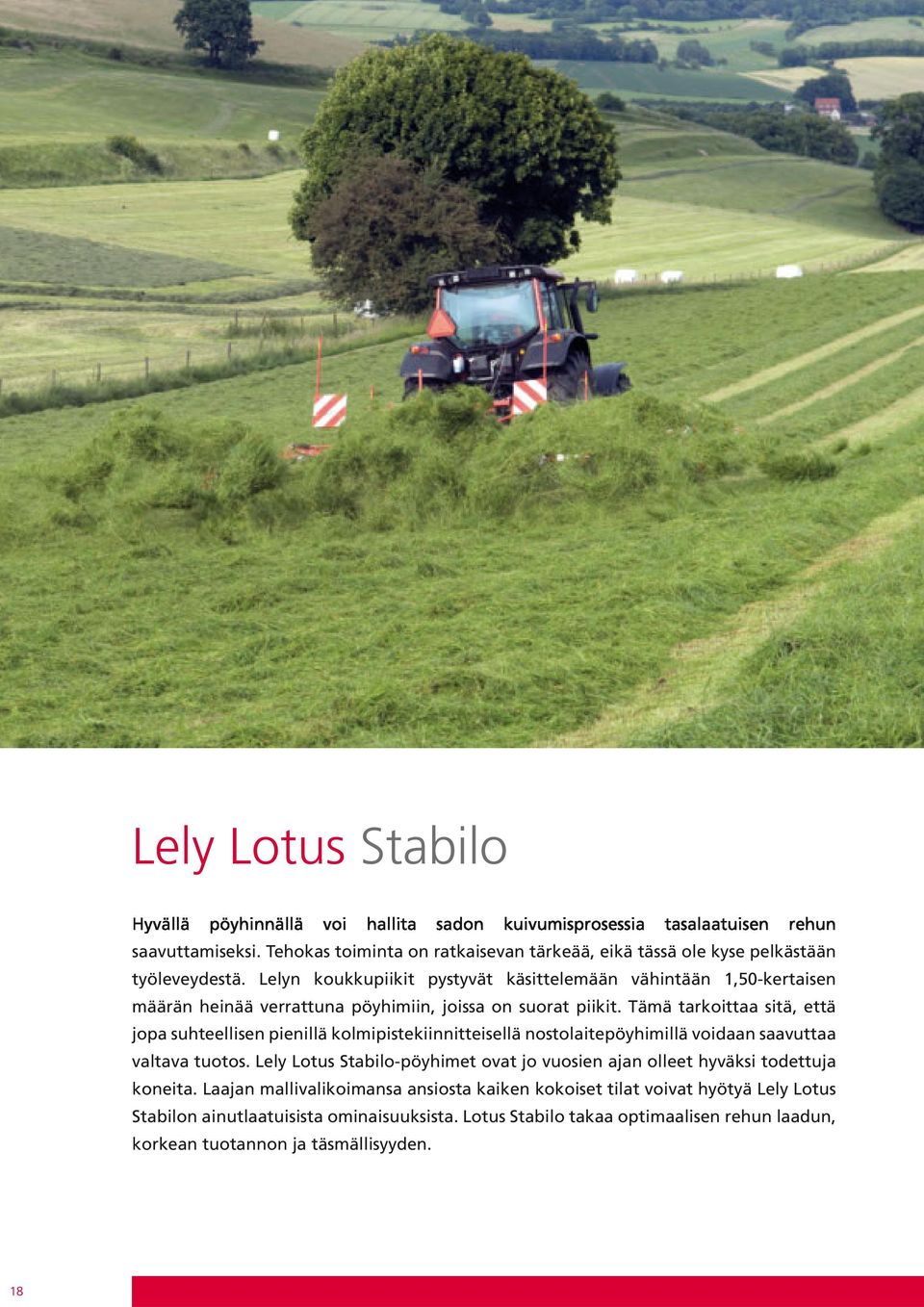

18 Lely Lotus Stabilo saavuttamiseksi. Tehokas toiminta on ratkaisevan tärkeää, eikä tässä ole kyse pelkästään työleveydestä. Lelyn koukkupiikit pystyvät käsittelemään vähintään 1,50-kertaisen määrän heinää verrattuna pöyhimiin, joissa on suorat piikit. Tämä tarkoittaa sitä, että jopa suhteellisen pienillä kolmipistekiinnitteisellä nostolaitepöyhimillä voidaan saavuttaa valtava tuotos. Lely Lotus Stabilo-pöyhimet ovat jo vuosien ajan olleet hyväksi todettuja koneita. Laajan mallivalikoimansa ansiosta kaiken kokoiset tilat voivat hyötyä Lely Lotus Stabilon ainutlaatuisista ominaisuuksista. Lotus Stabilo takaa optimaalisen rehun laadun, korkean tuotannon ja täsmällisyyden. 18

19 LELY SPLENDIMO LELY LOTUS Koukkupiikit + Stabilo = maksimaalinen tuotto Lelyn ainutlaatuisten koukkupiikkien muotoilun ansiosta pöyhimiä pitäisi pystyä käyttämään yli 15 kilometrin tuntivauhdissa. Kaikki Lotus-pöyhimet on rakennettu niin, että tämä on mahdollista. Erityisesti kolmipistekiinnitteiset nostolaitepöyhimet hyötyvät Stabilokiinnitystavasta, joka mahdollistaa parhaan mahdollisen vakauden myös korkeissa ajonopeuksissa. Neljä nivelpistettä takaavat täydellisen hallinnan Kolmipistekiinnitteiset Lotus-pöyhimet ovat täysin Stabilo-vetolaitteen hallittavissa, mikä koostuu neljästä nivelpisteestä ja kahdesta yhdyspalkista. Tästä syntyvä puolisuunnikkaan muotoinen rakenne tarkoittaa sitä, että pöyhijä hakeutuu aina traktorin keskilinjalle, eikä kone pääse huojumaan. Helppoa kääntyilyä mutkissa Stabilo-vetolaitteen neljä nivelpistettä ja kaksi yhdyspalkkia varmistavat myös sen, että kone seuraa traktoria ajouralle uskollisena mutkissa tai päisteellä. Älykkään suunnittelunsa ansiosta tämä pöyhin selvittää kaikki mutkat helposti vääntämättä renkaita, myös rinneajossa. Välitön lukkiutuminen nostettaessa Kun kone nostetaan, se lukkiutuu automaattisesti sen hetkiseen asentoonsa. Tämä estää pöyhintä hakeutumasta keskiasentoon tärähtäen, mikä parantaa kuljettajan mukavuutta. Lisäksi laitteen käyttöikä pitenee ja vältytään epävakaudelta rinneajossa. Turvallinen ja tehokas kuljetus Kaikki Lotus-pöyhimet taitetaan kuljetusasentoon kaksitoimisen hydraulisylinterin avulla. Tämän ansiosta koneen kuljetusleveys on 3 metriä. Lotus malleissa 675 ja 770 on ylimääräiset tuki- ja lukitusjärjestelmät turvallisen kuljetuksen takaamiseksi. Pöyhimen kuljetusasennon ja innovatiivisten kiinnikkeiden ansiosta koneen kanssa voidaan käyttää myös traktoreita, joissa on hyvin suuret takarenkaat. 19

20 Erityinen lukitus Kone lukkiutuu välittömästi paikalleen, kun se nostetaan. Tilaa suurille renkaille Suojakiinnikkeiden uuden rakenteen ansiosta myös kaikkein suurimmat traktorit selviävät jyrkistäkin mutkista. Aina vakaa kone Pöyhimet eivät huoju edes hankalissa sato- tai pelto-olosuhteissa. Lely Lotus 900 Stabilo kompakti kuljetuksessa Jotta uloimmat roottorit voidaan taittaa sisään mahdollisimman kompaktisti, on kehitetty erityinen ohjauselementti, jonka avulla roottorit taittuvat vetoakselin ympärille. Akselin erityisen kulman ansiosta pöyhin on toiminnan aikana linjassa, kun taas roottorit on linjattu peräkkäin ollessaan kokoontaitettuina. Pienin kolmipistekiinnitteinen pöyhin Lotus 300 on kolmipistekiinnitteinen nostolaitepöyhin, jossa on kaksi roottoria. Se on ainoa Lelyn pyöhinmalli, jossa ei ole Stabiloohjausjärjestelmää. Combi-nimensä mukaisesti tämä pöyhin soveltuu myös karhottamiseen, kuten isoveljensä Lotus 600. Luotettavat neliroottoriset työhevoset Neliroottorisia kolmipistekiinnitteisiä nostolaitepöyhimiä on kaksi eri mallia. Näistä Lotus 520 Stabilo on kapein. Sen työleveys on 5,20 m ja koneessa on kuusi piikkivartta roottoria kohden. Kun Lotus 520 taitetaan kuljetusasentoon, sen kokonaisleveys on 2,55 m. Lotus 600 Stabilo-mallin työleveys on 6 m, ja koneessa on erittäin vankka voimansiirtolinja. Pöyhimessä on suuret roottorit, joista jokaisessa on kahdeksan piikkivartta. Runsaan maavaransa ja vankan rakenteensa ansiosta Lotus 600-malli on paras valinta pitkän ja tiheän kasvuston pöyhintään. Lisätietoja Lotus 600 Stabilo-pöyhimen Combimallista löytyy sivulta 32. Tehokkaat kuusiroottoriset pöyhimet Lotus 675-malli on työleveydeltään 6,75 m ja koneessa on Lotus-valikoiman pienimmät roottorit. Lotus 770- ja 770 Plus-mallien roottorit ovat suurempia halkaisijlataan. Molemmat mallit ovat työleveydeltään 7,70 m, mutta Plus-mallin roottorit on varustettu kuuden piikkivarren sijaan seitsemällä. Suurin 8-roottorinen pöyhin Lely Lotus 900 Stabilo tarjoaa parhaat puolet molemmista maailmoista: kolmipistekiinnitteinen pöyhin, jonka työleveys on 9,00 m. Kuten hinattavissakin pöyhimissä, myös tässä Stabilo-mallissa on toisiinsa liitetyt suojukset voimansiirtolinjan edessä, mikä lisää koneen vakautta ja kestävyyttä. Suuremmat kavennukset päädyissä tekevät tästä voimansiirtolinjasta sopivan 8-roottoriselle pöyhimelle, sillä ne mahdollistavat vetoakselin nopeamman pyörimisvauhdin ja tehokkaamman voimansiirron. Plus-mallin roottoreissa on viiden piikkivarren sijaan kuusi piikkivartta. Pienempi etäisyys piikkivarsien välissä on hyödyllinen, kun käsitellään kevyttä kasvustoa. 20

21 LELY LOTUS Tekniset tiedot LOTUS Stabilo Työleveys (m) 5,20 6,00 6,75 7,70 9,00 Rottoreiden x 4 x 6 4 x 8 6 x 6 6 x 7 8 x 5 8 x 6 piikkivarsien lkm Paino (kg) Tehontarve (kw/hv) 40/55 44/60 48/65 55/75 73/100 Kuljetusleveys (m) 2,75 3,00 2,80 2,95 2,95 Kuljetuspituus (m) 2,20 2,00 2,20 2,20 2,20 Kuljetuskorkeus (m) 2,60 2,80 3,30 3,65 3,36 Pöyhintäkulma (keskim.) Kulman säätö 5 asentoa roottorin alla Korkeuden säätö työntövarsi Kiinnitys (kat.) II Hydrauliikkavaatimukset 1x kaksitoiminen, jossa uiva asento Roottorin pyörät 4x 16/6,9-8 (6-kangasta) 6x 16/6,9-8 (6-kangasta) 8x 16/6,9-8 (6-kangasta) VOA-nopeus (r/min) (max. 540) Ajonopeus (km/h) max. 15 Stabilo-vetolaite S S S S S S S Ylikuormitussuoja S S S S S S S Valot O O O O O O O S = Vakio / O = Valinnainen / X = Ei saatavilla tähän malliin Niittokone 2,00 m Niittokone 2,40 m Niittokone 2,80 m Niittokone 3,20 m Lotus 520 Lotus 600 Lotus 675 Lotus 770 Lotus 900 Karhojen pöyhiminen Jos pöyhintä tehdään ilman niittomurskaimessa olevaa karhonlevityssarjaa, on tärkeää että pöyhimen leveys vastaa niiton ja karhon leveyttä. Suuri etu Lelyn pöyhimissä on se, että karhon ei välttämättä tarvitse tulla ulos tarkalleen kahden roottorin väliin. Koukkupiikit pystyvät vielä levittämään satoa tehokkaasti. Näin ollen Lotus 600:lla on mahdollista pöyhiä kolme 240:n niittokoneen tekemää karhoa. Taulukosta voit tarkistaa, mikä pöyhin sopii parhaiten sinun niittokoneellesi. 21

22 Lely Lotus 770 P Lanseeratessaan nämä koneet, Lely esitteli omalaatuisen näkemyksensä pöyhimien tulevaisuudesta. Tämä lähestymistapa on yksi niistä syistä, miksi Lotus-pöyhimet ovat listan kärjessä tarkasteltaessa pöyhinnän kapasiteettia ja laatua. Näiden hinattavien Lotus-pöyhimien konsepti pohjautuu vuosien kokemukseen malleista 1325 ja Kokemuspohja on vankka, sillä sitä on kerätty vuodesta 1997 lähtien. Nämä koneet erottuvat siis muista helpon ohjauksensa, kestävyytensä ja tuottonsa perusteella. 22

23 LELY SPLENDIMO LELY LOTUS Päärungon pituus on suurempi kuin puolet pöyhimen työskentelyleveydestä, ja samalla tavalla kuin Stabilo-vetolaite, tämä estää koneen huojumisen. Lotus-runkorakenne olennainen osa maantiekuljetusta ja peltotyöskentelyä Hinattavat Lotus-pöyhimet ovat ainutlaatuisia rungon rakenteen ansiosta. Pitkä runko liittää pöyhinyksikön traktoriin ja toimii samalla kuljetustukena. Pellolla apurunko kulkee leveillä renkailla roottoreiden etupuolella. Näin roottorit voivat liikkua vapaasti, eivätkä häiriinny nostetuista renkaista tai muista kuljetusratkaisuista. Pöyhinnän aikana nämä kuljetusrenkaat toimivat korkeuspyörinä roottoreiden rungoille. Renkaat sijaitsevat lähellä roottoreiden runkoja ja takaavat näin ollen muuttumattoman työskentelykorkeuden. Ihanteellinen kaikenlaisille maan muodoille Kytkentä roottoreiden rungon ja päärungon välillä on rakennettu siten, että pöyhintäkulma ja työskentelykorkeus pysyvät aina muuttumattomina. Kelluvilla roottoreiden rungoilla on runsaasti tilaa myötäillä pellon muotoja täydellisesti, eikä niiden tarvitse kannatella korkeammalla olevan päärungon painoa. Sekä roottoreilla että voimansiirtolinjalla on paljon tilaa myötäillä maanpinnan muotoja täydellisesti. Poikkeuksellisen kätevä päisteajossa Kaikille Lely Lotus-pöyhimille on ainutlaatuista niiden helppokäyttöisyys päisteellä. Vaikka kone normaalisti pysyykin maanpinnalla, on sitä todella helppo nostaa ja laskea. Kone on ideaalinen pienille ja kalteville pelloille sekä nopeisiin siirtymisiin seuraavalle pellolle. Ennen kuin huomaatkaan, hyödyt erittäin runsaasta maavarasta! Paras kuljetusjärjestelmä on nopea ja vakaa Hinattavan runkonsa ja vankan vetoaisansa ansiosta hinattavat Lotus-pöyhimet voidaan taittaa erittäin kompaktisti rinnakkain vetoaisan kanssa. Näin saavutetaan matala kuljetuskorkeus ja samalla huomattavan alhainen painopiste, mikä takaa nopean ja vakaan kuljetuksen. Valovarusteet ovat pöyhinmalleissa vakiona. Helppo asento päisteellä. 23

24 Lely Lotus 770 P valtava tuotos pienemmillä traktoreilla Lotus 770 on yksinkertainen konsepti, jossa kuusiroottorinen kussakin kuusi piikkivartta Lotus 770 Stabilo on yhdistetty Lotus 900 ja 1020 mallien kuljetinrunkoon. Lotus 770 P on täydellinen karjatilallisille, jotka haluavat saavuttaa suhteellisen suuren työsaavutuksen pienellä traktorilla. Kätevä päisteasento tekee pöyhimestä ihanteellisen pienille pelloille. Älykäs hydrauliikkajärjestelmä 770 P-mallin toiminta on malliesimerkki innovatiivisesta ajattelusta; koko pöyhintä voidaan käyttää yhdellä kaksitoimisella hydraulitoiminnolla. Sekä koneen nostaminen päisteasentoon että sen avaaminen ovat ohjattavissa samalla ohjaimella. Kuljetusasento Kuljetusrunko tukee pöyhintä täydellisesti kuljetuksen aikana. Näin taataan koneen kestävyys. Valovarusteet ovat tässäkin pöyhinmallissa vakiona. Työskentelykorkeuden säätäminen 770 P-mallissa työskentelykorkeutta säädetään pulttija-reikä-mekanismilla. Työasennossa konetta voi säätää helposti työntövarresta. Tämä nostaa pöyhintä hieman. 24

25 LELY SPLENDIMO LELY LOTUS Lely Lotus 900 ja 1020 yksinkertaiset, mutta lujatekoiset koneet takaavat suuren tuoton Molemmat pöyhimet on varustettu kahdeksalla roottorilla. Koneita on saatavilla eri versioina ja malleina, erilaisilla kytkennöillä ja työskentelykorkeuden säädöillä. Lotus 900 ja 1020-vakiomallien työskentelykorkeutta säädetään pultti-mekanismilla. Olemme kokemuksen kautta oppineet, että hinattavat pöyhimet tarvitsee usein asentaa vain kerran, joten pienet erot kiinnityskorkeuksissa eivät ole havaittavissa. Työskentelykorkeuden säätäminen pulteilla. Helppo työskentelykorkeuden säätö pyöritettävän kammen ansiosta Lotus 1020 S on varustettu pyörivällä kammella korkeuden säätämiseksi. Tämän ansiosta koneen kanssa on mahdollista käyttää erilaisia traktoreita vetoaisan korkeudesta huolimatta ja vaihtelevien sääolosuhteiden mukaan. Tämän pyörivän kammen ansiosta koko kone on säädettävissä portaattomasti hyvin lyhyessä ajassa. Kytkentä Hinattavat Lotus-pöyhimet on aina helppo kytkeä kiinni ja irrottaa. Lotus 770 P, 900 ja 1020 on varustettu veivattavalla seisontajalalla, jonka avulla koneen korkeus on helppo säätää traktorin vetoaisan mukaiseksi. 900 Profi ja 1020 Profi mallit kytketään yhdensuuntaisesti vetoaisan kanssa, joten seisontajalan laskeminen riiittää. Portaaton säätö kääntökammella. 25

26 Lely Lotus Profi ja älykäs ohjauslaite Lotus 900 ja 1020-mallit ovat saatavilla myös Profimalleina. Näissä pöyhimissä on vakiovarusteena käännettävä kampi ja erityinen kiinnitys. Merkittävin hyöty tästä kiinnityksestä on se, että kone on metrin lyhyempi, ja koska nivelpiste siirtyy taakse, kone kulkee hyvin lähellä traktoria ajouraa seuraten. Jälkimmäinen on erityisen kätevää tilanteissa, joissa liikkumavaraa on minimaalisesti. 26

27 LELY SPLENDIMO LELY LOTUS Tekniset tiedot LOTUS 770 P Profi S 1020 Profi Työleveys (m) 7,70 9,00 10,20 Roottoreiden lkm x 6 x 6 8 x 6 8 x 7 piikkivarret Paino (kg) Tehontarve (kw/hv) 37/50 40/55 44/60 Kuljetusleveys (m) 3,00 2,95 2,85 Kuljetuspituus (m) 4,65 6,20 5,20 6,30 5,20 Kuljetuskorkeus (m) 2,75 2,75 2,95 2,90 Pöyhintäkulma (keskim.) Kulman säätö 5 asentoa roottorin alla Korkeuden säätö 4 asentoa 5 asentoa portaaton 5 asentoa portaaton Kiinnitys (kat.) vetoaisa II vetoaisa II Hydrauliikkavaatimukset 1x 1x kaksitoiminen, jossa uiva asento + 1x yksitoiminen kaksitoiminen, jossa uiva asento Roottorin renkaat 8x 16/6,90-8 (6-kangasta) Kuljetusrenkaat 2x 10/75-15,30 (8-kangasta) VOA -nopeus (r/min) (max. 540) Ajonopeus (km/h) max. 15 Kuljetusnopeus (km/h) max. 40 Alempi kiinnitys S O X O O X Ylempi kiinnitys X O X O O X Leveät renkaat 15/55-17 X X O O O O 10-kangasta Ylikuormitussuoja S S S S S S Valot S S S S S S S = Vakio / O= Valinnainen / X= Ei saatavilla tähän malliin Niittokone 2,00 m Niittokone 2,40 m Niittokone 2,80 m Niittokone 3,20 m Lotus 770 P Lotus 900 Lotus
