1 * because välitämme you care 8-15 / korvaa esitteen Weberin ratkaisut sisäilmakorjauksiin 1

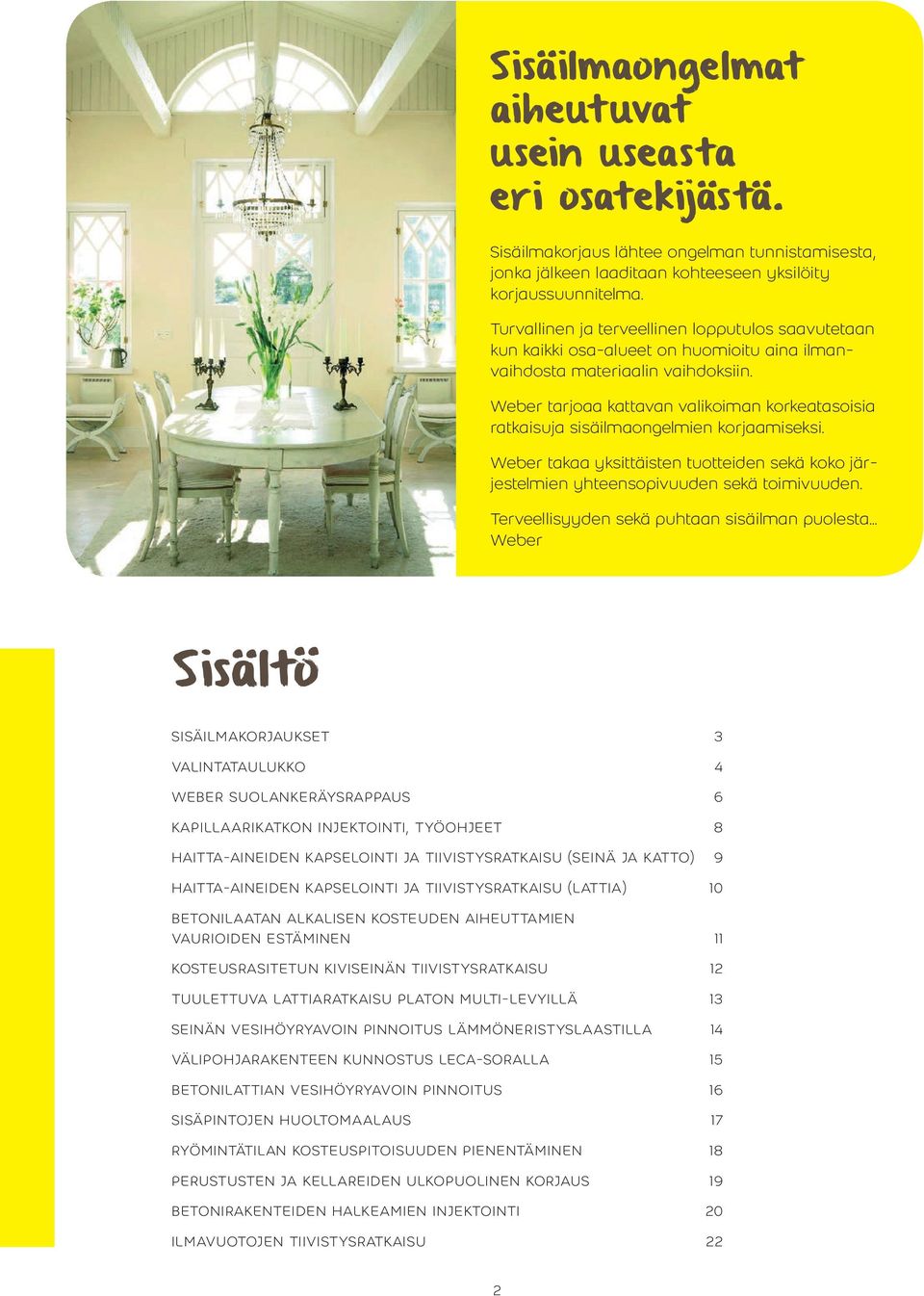

2 Sisäilmaongelmat aiheut uvat usein useasta eri osatekijästä. Kestävää korjaamista. Sisäilmakorjaus lähtee ongelman tunnis ta misesta, jonka jälkeen laaditaan kohteeseen yksilöity korjaussuunnitelma. Turvallinen ja terveellinen lopputulos saavu tetaan kun kaikki osa-alueet on huomioitu aina ilmanvaihdosta materiaalin vaihdoksiin. Weber tarjoaa kattavan valikoiman korkea tasoisia ratkaisuja sisäilmaongelmien kor jaamiseksi. Weber takaa yksittäisten tuotteiden sekä koko järjestelmien yhteensopivuuden sekä toimivuuden. Terveellisyyden sekä puhtaan sisäilman puolesta Weber Sisältö SISÄILMAKORJAUKSET 3 VALINTATAULUKKO 4 WEBER SUOLANKERÄYSRAPPAUS 6 KAPILLAARIKATKON INJEKTOINTI, TYÖOHJEET 8 HAITTA-AINEIDEN KAPSELOINTI JA TIIVISTYSRATKAISU (SEINÄ JA KATTO) 9 HAITTA-AINEIDEN KAPSELOINTI JA TIIVISTYSRATKAISU (LATTIA) 10 BETONILAATAN ALKALISEN KOSTEUDEN AIHEUTTAMIEN VAURIOIDEN ESTÄMINEN 11 KOSTEUSRASITETUN KIVISEINÄN TIIVISTYSRATKAISU 12 Weberin TUULETTUVA korjauslaastit LATTIARATKAISU betonirakenteiden PLATON MULTI-LEVYILLÄ ja -julkisivujen korjauksiin. 13 Suomen vaativat olosuhteet tekevät kestävästä rakentamisesta ja etenkin korjausrakentamisesta haasteellista. Vastaus tähän SEINÄN VESIHÖYRYAVOIN PINNOITUS LÄMMÖNERISTYSLAASTILLA 14 haasteeseen on Weber. Jatkuva kotimainen tuotekehitys sekä suuren konsernin osaaminen takaavat ajanmukaiset ja kestävät VÄLIPOHJARAKENTEEN tuotteet myös korjausrakentamiseen. KUNNOSTUS Vetonit-laastit LECA-SORALLA ovat hyvä perusta laadukkaalle lopputulokselle. 15 REP korjauslaastit betonirakenteiden korjaamiseen ja pinnoituksiin weber.tec pinnoitteet. BETONILATTIAN VESIHÖYRYAVOIN PINNOITUS 16 SISÄPINTOJEN HUOLTOMAALAUS 17 Lisätietoja: RYÖMINTÄTILAN KOSTEUSPITOISUUDEN PIENENTÄMINEN 18 PERUSTUSTEN JA KELLAREIDEN ULKOPUOLINEN KORJAUS 19 BETONIRAKENTEIDEN HALKEAMIEN INJEKTOINTI 20 ILMAVUOTOJEN TIIVISTYSRATKAISU

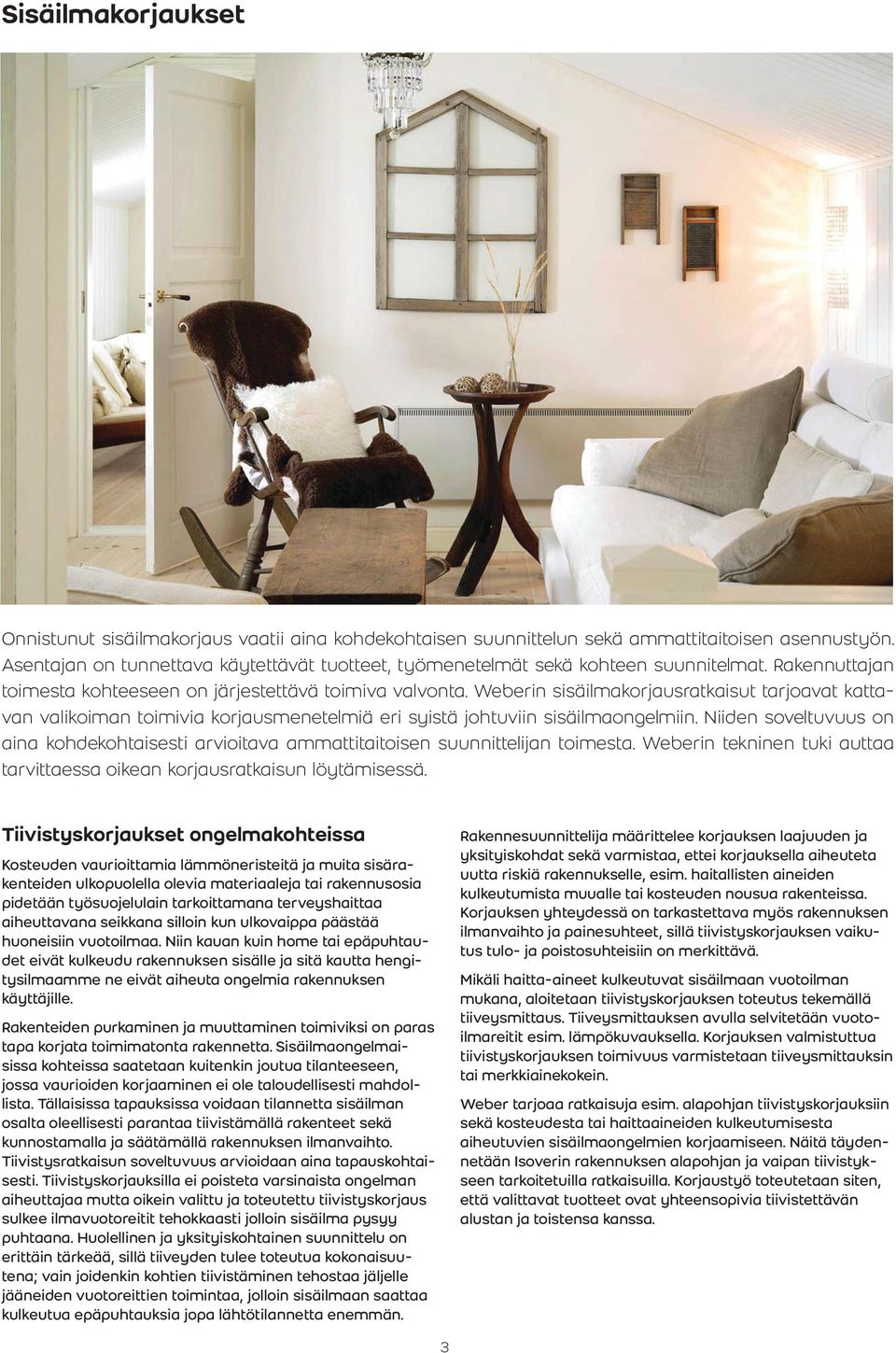

3 Sisäilmakorjaukset Onnistunut sisäilmakorjaus vaatii aina kohdekohtaisen suunnittelun sekä ammattitaitoisen asennustyön. Asentajan on tunnettava käytettävät tuotteet, työmenetelmät sekä kohteen suunnitelmat. Rakennuttajan toimesta kohteeseen on järjestettävä toimiva valvonta. Weberin sisäilmakorjausratkaisut tarjoavat kattavan valikoiman toimivia korjausmenetelmiä eri syistä johtuviin sisäilmaongelmiin. Niiden soveltuvuus on aina kohdekohtaisesti arvioitava ammattitaitoisen suunnittelijan toimesta. Weberin tekninen tuki auttaa tarvittaessa oikean korjausratkaisun löytämisessä. Tiivistyskorjaukset ongelmakohteissa Kosteuden vaurioittamia lämmöneristeitä ja muita sisärakenteiden ulkopuolella olevia materiaaleja tai rakennusosia pidetään työsuojelulain tarkoittamana terveyshaittaa aiheuttavana seikkana silloin kun ulkovaippa päästää huoneisiin vuotoilmaa. Niin kauan kuin home tai epäpuhtaudet eivät kulkeudu rakennuksen sisälle ja sitä kautta hengitysilmaamme ne eivät aiheuta ongelmia rakennuksen käyttäjille. Rakenteiden purkaminen ja muuttaminen toimiviksi on paras tapa korjata toimimatonta rakennetta. Sisäilmaongelmaisissa kohteissa saatetaan kuitenkin joutua tilanteeseen, jossa vaurioiden korjaaminen ei ole taloudellisesti mahdollista. Tällaisissa tapauksissa voidaan tilannetta sisäilman osalta oleellisesti parantaa tiivistämällä rakenteet sekä kunnostamalla ja säätämällä rakennuksen ilmanvaihto. Tiivistysratkaisun soveltuvuus arvioidaan aina tapauskohtaisesti. Tiivistyskorjauksilla ei poisteta varsinaista ongelman aiheuttajaa mutta oikein valittu ja toteutettu tiivistyskorjaus sulkee ilmavuotoreitit tehokkaasti jolloin sisäilma pysyy puhtaana. Huolellinen ja yksityiskohtainen suunnittelu on erittäin tärkeää, sillä tiiveyden tulee toteutua kokonaisuutena; vain joidenkin kohtien tiivistäminen tehostaa jäljelle jääneiden vuotoreittien toimintaa, jolloin sisäilmaan saattaa kulkeutua epäpuhtauksia jopa lähtötilannetta enemmän. Rakennesuunnittelija määrittelee korjauksen laajuuden ja yksityiskohdat sekä varmistaa, ettei korjauksella aiheuteta uutta riskiä rakennukselle, esim. haitallisten aineiden kulkeutumista muualle tai kosteuden nousua rakenteissa. Korjauksen yhteydessä on tarkastettava myös rakennuksen ilmanvaihto ja painesuhteet, sillä tiivistyskorjauksen vaikutus tulo- ja poistosuhteisiin on merkittävä. Mikäli haitta-aineet kulkeutuvat sisäilmaan vuotoilman mukana, aloitetaan tiivistyskorjauksen toteutus tekemällä tiiveysmittaus. Tiiveysmittauksen avulla selvitetään vuotoilmareitit esim. lämpökuvauksella. Korjauksen valmistuttua tiivistyskorjauksen toimivuus varmistetaan tiiveysmittauksin tai merkkiainekokein. Weber tarjoaa ratkaisuja esim. alapohjan tiivistyskorjauksiin sekä kosteudesta tai haittaaineiden kulkeutumisesta aiheutuvien sisäilmaongelmien korjaamiseen. Näitä täydennetään Isoverin rakennuksen alapohjan ja vaipan tiivistykseen tarkoitetuilla ratkaisuilla. Korjaustyö toteutetaan siten, että valittavat tuotteet ovat yhteensopivia tiivistettävän alustan ja toistensa kanssa. 3 3

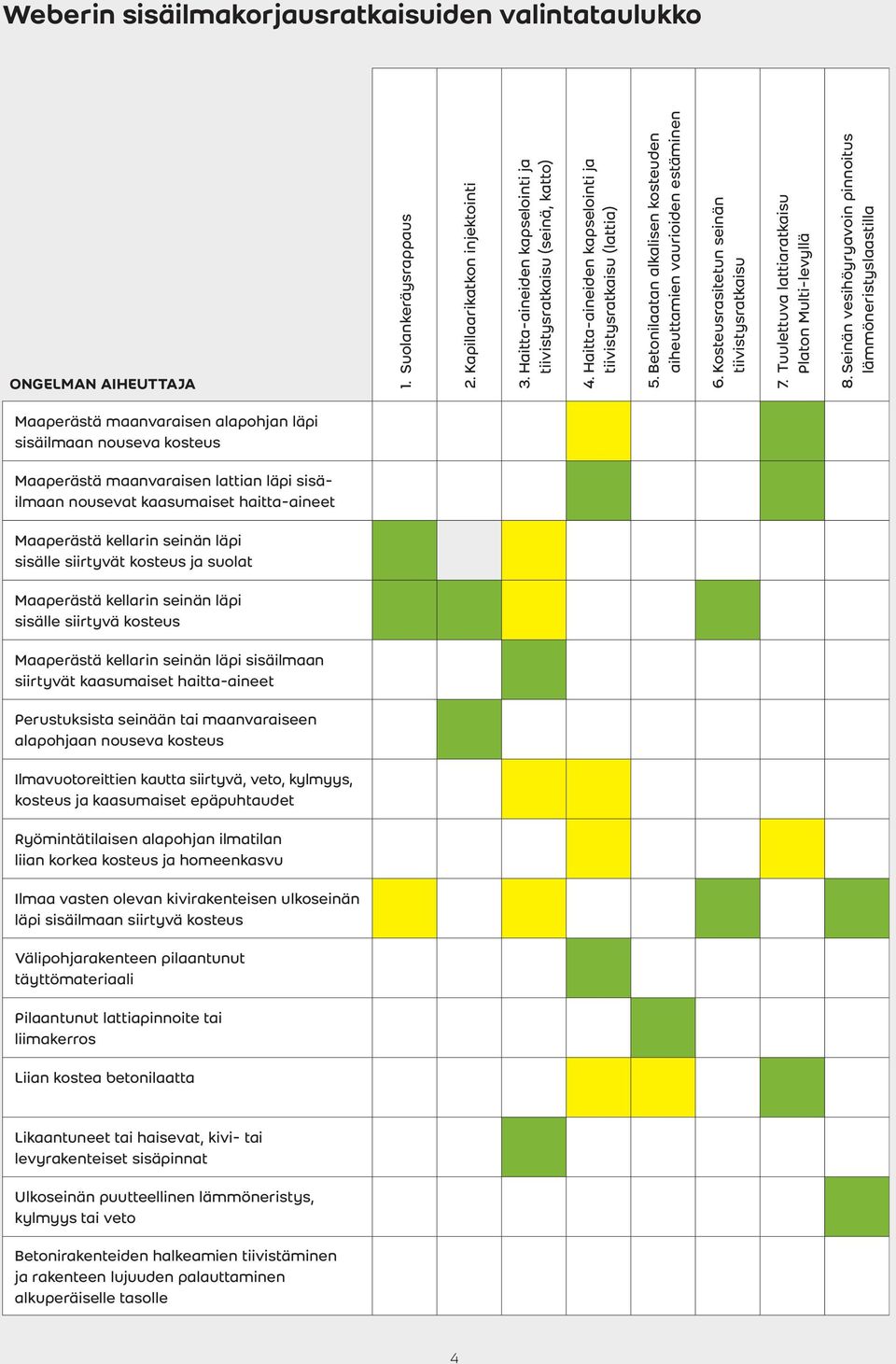

4 Weberin sisäilmakorjausratkaisuiden valintataulukko ONGELMAN AIHEUTTAJA 1. Suolankeräysrappaus 2. Kapillaarikatkon injektointi 3. Haitta-aineiden kapselointi ja tiivistysratkaisu (seinä, katto) 4. Haitta-aineiden kapselointi ja tiivistysratkaisu (lattia) 5. Betonilaatan alkalisen kosteuden aiheuttamien vaurioiden estäminen 6. Kosteusrasitetun seinän tiivistysratkaisu 7. Tuulettuva lattiaratkaisu Platon Multi-levyllä 8. Seinän vesihöyryavoin pinnoitus lämmöneristyslaastilla 9. Välipohjarakenteen kunnostus Lecasoralla Maaperästä maanvaraisen alapohjan läpi sisäilmaan nouseva kosteus Maaperästä maanvaraisen lattian läpi sisäilmaan nousevat kaasumaiset haitta-aineet Maaperästä kellarin seinän läpi sisälle siirtyvät kosteus ja suolat Maaperästä kellarin seinän läpi sisälle siirtyvä kosteus Maaperästä kellarin seinän läpi sisäilmaan siirtyvät kaasumaiset haitta-aineet Perustuksista seinään tai maanvaraiseen alapohjaan nouseva kosteus Ilmavuotoreittien kautta siirtyvä, veto, kylmyys, kosteus ja kaasumaiset epäpuhtaudet Ryömintätilaisen alapohjan ilmatilan liian korkea kosteus ja homeenkasvu Ilmaa vasten olevan kivirakenteisen ulkoseinän läpi sisäilmaan siirtyvä kosteus Välipohjarakenteen pilaantunut täyttömateriaali Pilaantunut lattiapinnoite tai liimakerros Liian kostea betonilaatta Likaantuneet tai haisevat, kivi- tai levyrakenteiset sisäpinnat Ulkoseinän puutteellinen lämmöneristys, kylmyys tai veto Betonirakenteiden halkeamien tiivistäminen ja rakenteen lujuuden palauttaminen alkuperäiselle tasolle 4

5 Platon 10. Betonilattian Multi-levyllä vesihöyryavoin pinnoitus 8. Seinän vesihöyryavoin pinnoitus lämmöneristyslaastilla 11. Sisäpintojen huoltomaalaus Välipohjarakenteen Ryömintätilan maanvaraisen kunnostus alapohjan Leca-soralla kosteuspitoisuuden pienentäminen 10. Betonilattian vesihöyryavoin pinnoitus 13. Perustusten ja kellareiden ulkopuolinen korjaus 11. Sisäpintojen huoltomaalaus 14. Betonirakenteiden halkeamien injektointi 12. Ryömintätilan ja maanvaraisen alapohjan kosteuspitoisuuden pienentäminen 15. Ilmavuotojen tiivistysratkaisu 13. Perustusten ja kellareiden ulkopuolinen korjaus 14. Betonirakenteiden halkeamien injektointi 15. Ilmavuotojen tiivistysratkaisu Suositeltu ratkaisu Mahdollinen ratkaisu Täydentävä ratkaisu 5

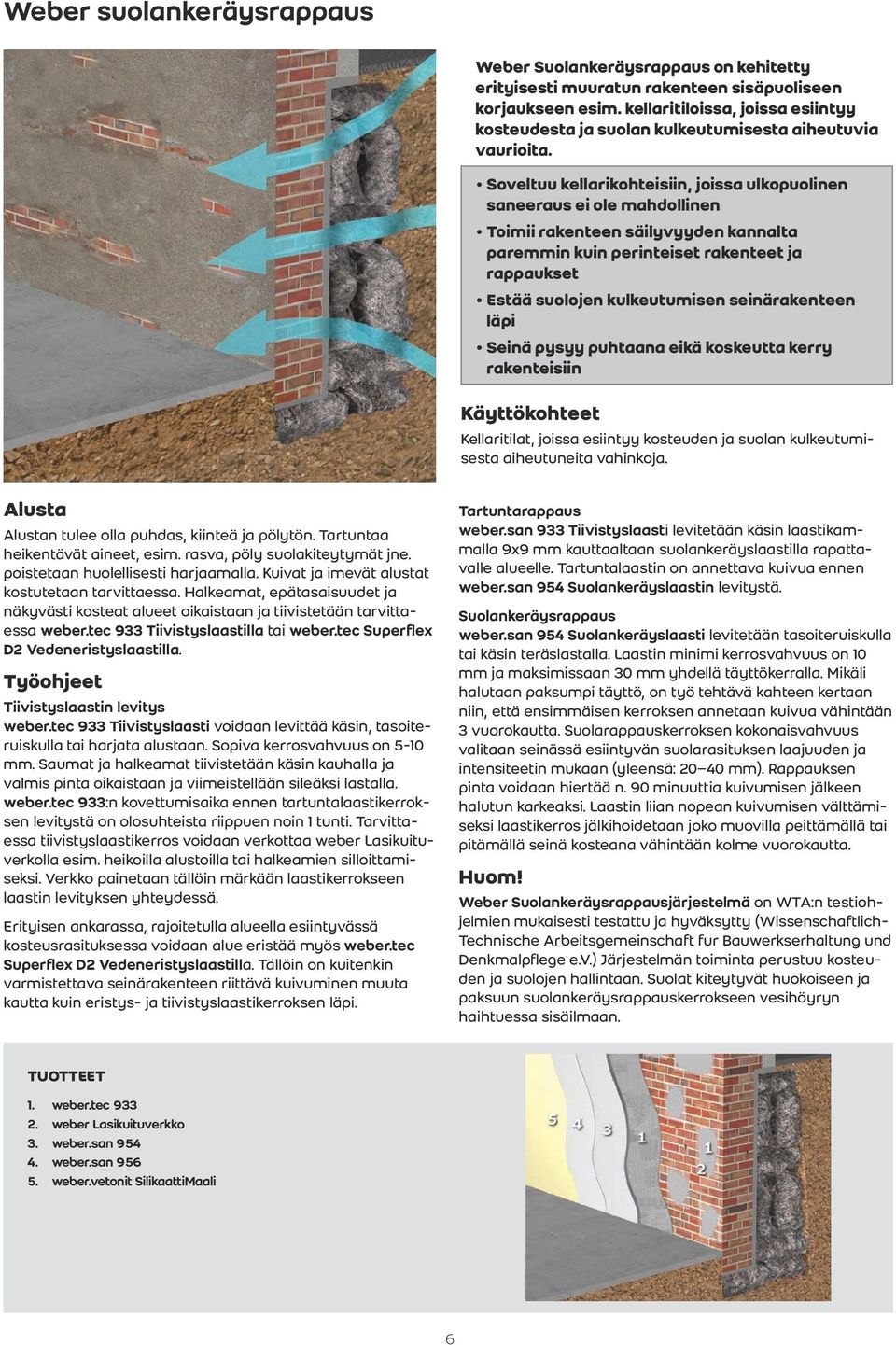

6 Weber suolankeräysrappaus Weber Suolankeräysrappaus on kehitetty erityisesti muuratun rakenteen sisäpuoliseen korjaukseen esim. kellaritiloissa, joissa esiintyy kosteudesta ja suolan kulkeutumisesta aiheutuvia vaurioita. Soveltuu kellarikohteisiin, joissa ulkopuolinen saneeraus ei ole mahdollinen Toimii rakenteen säilyvyyden kannalta paremmin kuin perinteiset rakenteet ja rappaukset Estää suolojen kulkeutumisen seinärakenteen läpi Seinä pysyy puhtaana eikä koskeutta kerry rakenteisiin Kellaritilat, joissa esiintyy kosteuden ja suolan kulkeutumisesta aiheutuneita vahinkoja. Alusta Alustan tulee olla puhdas, kiinteä ja pölytön. Tartuntaa heikentävät aineet, esim. rasva, pöly suolakiteytymät jne. poistetaan huolellisesti harjaamalla. Kuivat ja imevät alustat kostutetaan tarvittaessa. Halkeamat, epätasaisuudet ja näkyvästi kosteat alueet oikaistaan ja tiivistetään tarvittaessa weber.tec 933 Tiivistyslaastilla tai weber.tec Superflex D2 Vedeneristyslaastilla. Tiivistyslaastin levitys weber.tec 933 Tiivistyslaasti voidaan levittää käsin, tasoiteruiskulla tai harjata alustaan. Sopiva kerrosvahvuus on 5-10 mm. Saumat ja halkeamat tiivistetään käsin kauhalla ja valmis pinta oikaistaan ja viimeistellään sileäksi lastalla. weber.tec 933:n kovettumisaika ennen tartuntalaastikerroksen levitystä on olosuhteista riippuen noin 1 tunti. Tarvittaessa tiivistyslaastikerros voidaan verkottaa weber Lasikuituverkolla esim. heikoilla alustoilla tai halkeamien silloittamiseksi. Verkko painetaan tällöin märkään laastikerrokseen laastin levityksen yhteydessä. Erityisen ankarassa, rajoitetulla alueella esiintyvässä kosteusrasituksessa voidaan alue eristää myös weber.tec Superflex D2 Vedeneristyslaastilla. Tällöin on kuitenkin varmistettava seinärakenteen riittävä kuivuminen muuta kautta kuin eristys- ja tiivistyslaastikerroksen läpi. Tartuntarappaus weber.san 933 Tiivistyslaasti levitetään käsin laastikammalla 9x9 mm kauttaaltaan suolankeräyslaastilla rapattavalle alueelle. Tartuntalaastin on annettava kuivua ennen weber.san 954 Suolankeräyslaastin levitystä. Suolankeräysrappaus weber.san 954 Suolankeräyslaasti levitetään tasoiteruiskulla tai käsin teräslastalla. Laastin minimi kerrosvahvuus on 10 mm ja maksimissaan 30 mm yhdellä täyttökerralla. Mikäli halutaan paksumpi täyttö, on työ tehtävä kahteen kertaan niin, että ensimmäisen kerroksen annetaan kuivua vähintään 3 vuorokautta. Suolarappauskerroksen kokonaisvahvuus valitaan seinässä esiintyvän suolarasituksen laajuuden ja intensiteetin mukaan (yleensä: mm). Rappauksen pinta voidaan hiertää n. 90 minuuttia kuivumisen jälkeen halutun karkeaksi. Laastin liian nopean kuivumisen välttämiseksi laastikerros jälkihoidetaan joko muovilla peittämällä tai pitämällä seinä kosteana vähintään kolme vuorokautta. Huom! Weber Suolankeräysrappausjärjestelmä on WTA:n testiohjelmien mukaisesti testattu ja hyväksytty (Wissenschaftlich- Technische Arbeitsgemeinschaft fur Bauwerkserhaltung und Denkmalpflege e.v.) Järjestelmän toiminta perustuu kosteuden ja suolojen hallintaan. Suolat kiteytyvät huokoiseen ja paksuun suolankeräysrappauskerrokseen vesihöyryn haihtuessa sisäilmaan. 1. weber.tec weber Lasikuituverkko 3. weber.san weber.san SilikaattiMaali 6 6xx

7 Pintatasoitus ja maalaus weber.san 954 Suolankeräyslaasti voidaan tarvittaessa ylitasoittaa weber.san 956 Pintalaastilla ja maalata mineraalisella hyvin vesihöyryä läpäisevällä Silikaatti- Maalilla. weber.san 956 Pintatasoite levitetään tasoiteruiskulla tai käsin teräslastalla. Laastin suositeltava kerrosvahvuus on 3 5 mm. Pinta viimeistellä sileäksi joko liipillä tai hiertämällä. Maalaus voidaan suorittaa laastin kuivuttua olosuhteista riippuen aikaisintaan vuorokauden sisällä pintatasoituksesta. Näkyvien työsaumojen välttämiseksi seinäpinnat kannattaa jakaa pienempiin kokonaisuuksiin, jotka aina maalataan yhtäjaksoisesti. Maalaus SilikaattiMaalilla suoritetaan tavallisesti kahtena kerroksena tuotekortin ohjeiden mukaisesti. Sisäpinnoilla Kiinnitteen käyttö Silikaattimaalin joukossa ei kuitenkaan ole välttämätöntä. Maali levitetään siveltimellä, harjalla, telalla tai maaliruiskulla ohuina peittävinä kerroksina. Kuivumisaika maalauskertojen välillä on n. 12 tuntia normaaliolosuhteissa (+20 C, RH 50%). Työvälineet ja maaliroiskeet puhdistetaan välittömästi vedellä. Menekki Suolarasitus suolapitoisuuksien mukaan, paino-% Suolarasitus kloridit nitraatit Sulfaatit Matala alle 0,2 alle 0,1 alle 0,5 Kohtalainen 0,2-0,5 0,1-0,3 0,5-1,5 Korkea yli 0,5 yli 0,3 yli 1,5 Laastikerroksien paksuuden ohjearvoja Suolarasitus Laastikerrokset kerrospaksuus Matala Kohtalainen Korkea weber.tec 933 Tiivistyslaasti weber.san 954 Suolankeräyslaasti weber.tec 933 Tiivistyslaasti weber.san 954 Suolankeräyslaasti weber.san 954 Suolankeräyslaasti weber.tec 933 Tiivistyslaasti weber.san 954 Suolankeräyslaasti weber.san 954 Suolankeräyslaasti 5 mm 20 mm 5 mm 15 mm 15 mm 5 mm 20 mm 20 mm Laastien menekit Tuote käyttötarkoitus Tuotemenekki weber.tec 933 Tiivistyslaasti weber Lasikuituverkko 6 mm Kolojen, laastisaumojen sekä halkeamien täyttö ja tasoitus ennen vedeneristystä/rappausta Laastikerroksen tiivistys tarvittaessa esim. heikoilla alustoilla tai halkeamien silloitus 7 n. 18 kg/m²/10mm 1,1 m²/m² weber.san 950 Tartuntalaasti Tartuntalaasti koville tiili- ja betonipinnoille n. 1,6 kg/m²/mm weber.san 954 Suolankeräyslaasti weber.san 956 Pintatasoite SilikaattiMaali Huokoinen suolankeräyslaasti, kerrosvahvuudeksi valitaan suolarasituksen mukaisesti mm Kalkkipohjainen pintatasoite, kun halutaan sileämpi lopullinen pinta Erittäin hyvin vesihöyryä läpäisevä maali suolankeräysrappauksen maalaukseen n. 9 kg/m²/10 mm n. 1,3 kg/m²/mm 0,2-0,4 l/m²

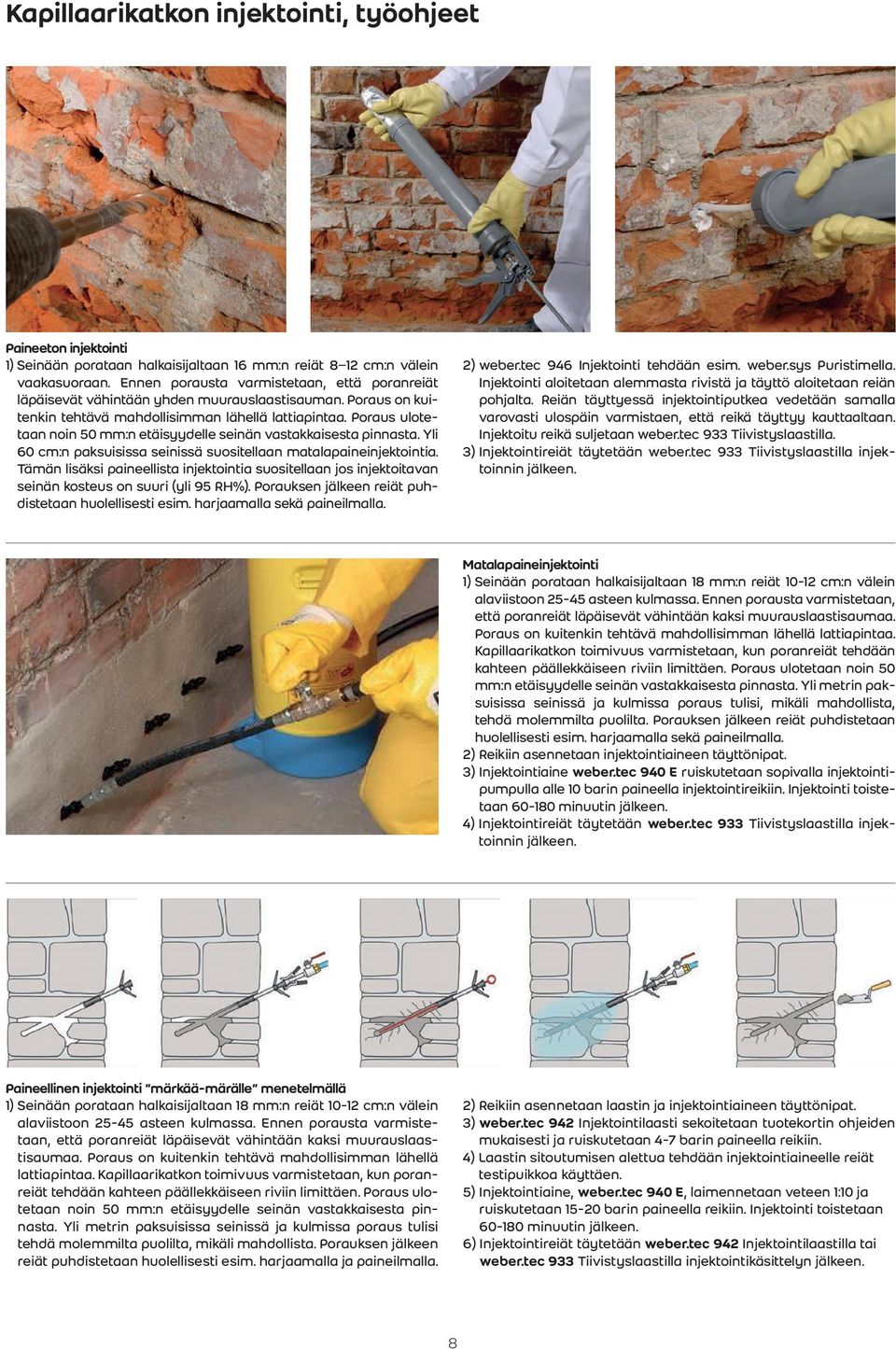

8 Kapillaarikatkon injektointi, työohjeet Paineeton injektointi 1) Seinään porataan halkaisijaltaan 16 mm:n reiät 8 12 cm:n välein vaakasuoraan. Ennen porausta varmistetaan, että poranreiät läpäisevät vähintään yhden muurauslaastisauman. Poraus on kuitenkin tehtävä mahdollisimman lähellä lattiapintaa. Poraus ulotetaan noin 50 mm:n etäisyydelle seinän vastakkaisesta pinnasta. Yli 60 cm:n paksuisissa seinissä suositellaan matalapaineinjektointia. Tämän lisäksi paineellista injektointia suositellaan jos injektoitavan seinän kosteus on suuri (yli 95 RH%). Porauksen jälkeen reiät puhdistetaan huolellisesti esim. harjaamalla sekä paineilmalla. 2) weber.tec 946 Injektointi tehdään esim. weber.sys Puristimella. Injektointi aloitetaan alemmasta rivistä ja täyttö aloitetaan reiän pohjalta. Reiän täyttyessä injektointiputkea vedetään samalla varovasti ulospäin varmistaen, että reikä täyttyy kauttaaltaan. Injektoitu reikä suljetaan weber.tec 933 Tiivistyslaastilla. 3) Injektointireiät täytetään weber.tec 933 Tiivistyslaastilla injektoinnin jälkeen. Matalapaineinjektointi 1) Seinään porataan halkaisijaltaan 18 mm:n reiät cm:n välein alaviistoon asteen kulmassa. Ennen porausta varmistetaan, että poranreiät läpäisevät vähintään kaksi muurauslaastisaumaa. Poraus on kuitenkin tehtävä mahdollisimman lähellä lattiapintaa. Kapillaarikatkon toimivuus varmistetaan, kun poranreiät tehdään kahteen päällekkäiseen riviin limittäen. Poraus ulotetaan noin 50 mm:n etäisyydelle seinän vastakkaisesta pinnasta. Yli metrin paksuisissa seinissä ja kulmissa poraus tulisi, mikäli mahdollista, tehdä molemmilta puolilta. Porauksen jälkeen reiät puhdistetaan huolellisesti esim. harjaamalla sekä paineilmalla. 2) Reikiin asennetaan injektointiaineen täyttönipat. 3) Injektointiaine weber.tec 940 E ruiskutetaan sopivalla injektointipumpulla alle 10 barin paineella injektointireikiin. Injektointi toistetaan minuutin jälkeen. 4) Injektointireiät täytetään weber.tec 933 Tiivistyslaastilla injektoinnin jälkeen. Paineellinen injektointi märkää-märälle menetelmällä 1) Seinään porataan halkaisijaltaan 18 mm:n reiät cm:n välein alaviistoon asteen kulmassa. Ennen porausta varmistetaan, että poranreiät läpäisevät vähintään kaksi muurauslaastisaumaa. Poraus on kuitenkin tehtävä mahdollisimman lähellä lattiapintaa. Kapillaarikatkon toimivuus varmistetaan, kun poranreiät tehdään kahteen päällekkäiseen riviin limittäen. Poraus ulotetaan noin 50 mm:n etäisyydelle seinän vastakkaisesta pinnasta. Yli metrin paksuisissa seinissä ja kulmissa poraus tulisi tehdä molemmilta puolilta, mikäli mahdollista. Porauksen jälkeen reiät puhdistetaan huolellisesti esim. harjaamalla ja paineilmalla. 2) Reikiin asennetaan laastin ja injektointiaineen täyttönipat. 3) weber.tec 942 Injektointilaasti sekoitetaan tuotekortin ohjeiden mukaisesti ja ruiskutetaan 4-7 barin paineella reikiin. 4) Laastin sitoutumisen alettua tehdään injektointiaineelle reiät testipuikkoa käyttäen. 5) Injektointiaine, weber.tec 940 E, laimennetaan veteen 1:10 ja ruiskutetaan barin paineella reikiin. Injektointi toistetaan minuutin jälkeen. 6) Injektointireiät täytetään weber.tec 942 Injektointilaastilla tai weber.tec 933 Tiivistyslaastilla injektointikäsittelyn jälkeen. 8 8

9 9 Haitta-aineiden kapselointi ja tiivistysratkaisu (seinä Haitta-aineiden ja katto) kapselointi ja tiivistysratkaisu (seinä ja katto) Haitta-aineiden kapselointi soveltuu rakenteissa rajallisella alueella esiintyvien ja sisäilmaan Haitta-aineiden kapselointi soveltuu rakenteissa kulkeutuvien haitta-aineiden kuten radonin, rajallisella alueella esiintyvien ja sisäilmaan erinäisten mikrobiperäisten sekä PAHkulkeutuvien haitta-aineiden kuten radonin, tai VOC-yhdisteiden eristyskorjaukseen. erinäisten mikrobiperäisten sekä PAH- Kapselointikorjauksessa haitalliset aineet tai VOC-yhdisteiden eristyskorjaukseen. jätetään rakenteeseen, mutta niiden Kapselointikorjauksessa haitalliset aineet kulkeutuminen sisäilmaan estetään. jätetään rakenteeseen, mutta niiden kulkeutuminen Kapseloiva ratkaisu sisäilmaan estetään. Kapseloiva Hyväksytyt ratkaisu tuotteet Hyväksytyt Estää vesihöyryn tuotteet ja kaasumaisten epäpuhtauksien kulkeutumisen seinän läpi Estää vesihöyryn ja kaasumaisten sisätiloihin epäpuhtauksien kulkeutumisen seinän läpi sisätiloihin Estää maaperän kosteuden ja haitta-aineiden pääsyn huonetilaan Estää maaperän kosteuden ja haitta-aineiden pääsyn huonetilaan Haitta-aineiden kapselointi soveltuu rakenteissa rajallisella alueella esiintyvien ja sisäilmaan kulkeutuvien haitta-aineiden tiivistyskorjaukseen. Haitta-aineiden kapselointi soveltuu rakenteissa rajallisella alueella esiintyvien ja sisäilmaan kulkeutuvien haitta-aineiden tiivistyskorjaukseen. Alusta Alusta Maalit ja tasoitteet poistetaan puhtaaseen ja lujaan pintaan asti. Tarvittavat oikaisut ja tasoitukset tehdään Maalit 410 Ohutrappauslaastilla, ja tasoitteet poistetaan puhtaaseen REP ja 20 lujaan tai weber. pintaan asti. vetonit Tarvittavat MT Märkätilatasoitteella oikaisut ja tasoitukset kerrospaksuudesta tehdään riippuen. 410 Rakenteen Ohutrappauslaastilla, halkeamat voidaan tarvittaessa REP injektoida 20 tai weber. weber. vetonit tec injektointiepoksilla MT Märkätilatasoitteella ennen tasoitteen kerrospaksuudesta levittämistä. riippuen. Mikäli Rakenteen rakenteessa halkeamat esiintyy liikkeitä, voidaan on tarvittaessa tasoituksen injektoida yhteydessä weber. tec käytettävä injektointiepoksilla verkotusta. Rakenteellisten ennen tasoitteen halkeamien levittämistä. kohdalle Mikäli rakenteessa tehdään liikuntasaumat. esiintyy liikkeitä, on tasoituksen yhteydessä käytettävä verkotusta. Rakenteellisten halkeamien kohdalle tehdään liikuntasaumat. Seinän ja katon kapselointitiivistys Käsittely weber.floor 4712 Tiivistysepoksilla tehdään seinälle Seinän kauttaaltaan ja katon ennen kapselointitiivistys lattian ja seinän rajakohdan tiivistystä. Käsittely Haitta-ainekapseloinnissa weber.floor 4712 Tiivistysepoksilla epoksikäsittely tehdään tehdään aina seinälle kauttaaltaan kahteen kertaan ennen siten, lattian että ja kokonaismenekki seinän rajakohdan on vähintään tiivistystä. Haitta-ainekapseloinnissa 0,6 kg/m². Epätasaiset alustat epoksikäsittely tulee ylitasoittaa tehdään ennen aina kahteen epoksointia. kertaan Työmaalla siten, että tulee kokonaismenekki valvoa ja seurata on ainemenekkejä vähintään 0,6 kg/m². ja havainnoida Epätasaiset visuaalisesti, alustat tulee että ylitasoittaa epoksikerros ennen on epoksointia. ulotettu tasaisesti Työmaalla joka paikkaan. tulee valvoa Levitys ja seurata tapahtuu ainemenekkejä helpoiten esim. ja mohairtelalla. havainnoida visuaalisesti, Toinen kerros että levitetään epoksikerros ensimmäisen on ulotettu kerroksen tasaisesti ollessa vielä joka paikkaan. tahmea. Jälkimmäiseen Levitys tapahtuu tuoreeseen helpoiten esim. epoksipintaan mohairtelalla. voidaan Toinen kauttaaltaan kerros levitetään sirotella ensimmäisen weber Puhallushiekkaa kerroksen ollessa (raekoko vielä 0,1 0,6 tahmea. mm) Jälkimmäiseen seuraavien kerrosten tuoreeseen epoksipintaan tartunnan varmistamiseksi. voidaan kauttaaltaan Myös kerrosten sirotella välissä weber voidaan Puhallushiekkaa (raekoko 0,1 0,6 mm) seuraavien kerrosten tartunnan varmistamiseksi. Myös kerrosten välissä voidaan Haitta-aineiden kapselointi soveltuu rake alueella esiintyvien ja sisäilmaan kulkeu den tiivistyskorjaukseen. käyttää hiekkaa mikäli ohjeelliset odotusajat ylittyvät kapselointityötä suoritettaessa. käyttää hiekkaa mikäli ohjeelliset Alusta odotusajat ylittyvät kapselointityötä Rajakohtien ja läpivientien suoritettaessa. tiivistys Maalit ja tasoitteet poistetaan puhtaase Nurkat, pielet ja muut hankalasti asti. tiivistettävät Tarvittavat kohdat oikaisut ja tasoitukset te Rajakohtien tiivistetään weber.tec ja läpivientien Superflex tiivistys 410 D2 Ohutrappauslaastilla, Eristyslaastilla ja weber. Nurkat, tec ST 120-vahvistusnauhalla. pielet ja muut hankalasti Kulmissa tiivistettävät käytetään kohdat vetonit MT Märkätilatasoitteella weber.tec kerrosp tiivistetään OC ja IC kulmapaloja. weber.tec Alustaan Superflex vahvistusnauhan D2 Eristyslaastilla ja ja kulmapalojen weber. Rakenteen halkeamat voidaan tarvittaes tec ST alueelle 120-vahvistusnauhalla. tehdään ensin dispersiokäsittely Kulmissa käytetään (1:3) weber.tec tec injektointiepoksilla ja sitten ennen tasoitteen OC levitetään ja IC kulmapaloja. runsaasti weber.tec Alustaan vahvistusnauhan Superflex D2 Eristyslaastia. ja kulmapalojen rakenteessa esiintyy liikkeitä, on tasoitu Vahvistusnauha alueelle tehdään painetaan ensin tuoreeseen dispersiokäsittely D2 Eristyslaastiin (1:3) ja sitten käytettävä verkotusta. Rakenteellisten h levitetään lastalla painaen, runsaasti niin weber.tec ettei nauhan Superflex ja alustan D2 Eristyslaastia. tehdään liikuntasaumat. väliin jää Vahvistusnauha ilmataskuja. Nauhan painetaan kuivuttua tuoreeseen paikalleen D2 levitetään Eristyslaastiin D2 lastalla Eristyslaasti painaen, kauttaaltaan niin ettei nauhan nauhan ja yli alustan ja n. 3 cm väliin nauhan jää ilmataskuja. ulkopuolelle. Nauhan kuivuttua paikalleen levitetään D2 Seinän ja katon kapselointitiivistys Eristyslaasti kauttaaltaan nauhan yli ja n. 3 cm nauhan Tiivistetyn seinän pinnoitus Käsittely weber.floor 4712 Tiivistysepoksi ulkopuolelle. Seinäpinta tasoitetaan kauttaaltaan V+ Hienotasoitteella. ennen lattian ja seinän raja Tiivistetyn Tasoitus voidaan seinän tällöin pinnoitus tehdä ilman Haitta-ainekapseloinnissa hiekkasirottelua. epoksikäsittel Seinäpinta tasoitetaan kahteen V+ kertaan Hienotasoitteella. siten, että kokonaismen Tasoitus Jos voidaan tällöin 4712 Tiivistysepoksin tehdä ilman 0,6 kg/m². hiekkasirottelua. päälle Epätasaiset tehdään alustat tulee ylita paksumpi tasoitus epoksointia. MTL Märkätilalaastilla, Työmaalla tulee on valvoa ja s Jos Tiivistysepoksin ulompaan 4712 Tiivistysepoksin kerrokseen tehtävä päälle tehdään kejä ja havainnoida hiekkasirottelu tartunnan visuaalisesti, että ep paksumpi tasoitus varmistamiseksi. MTL:n MTL Märkätilalaastilla, yhteydessä suositellaan käytettäväksi on ulotettu tasaisesti joka paikkaan. Levitys Tiivistysepoksin ulompaan Weber Lasikuituverkkoa, kerrokseen tehtävä jos hiekkasirottelu esim. mohairtelalla. kerrospaksuus Toinen kerros levitet tartunnan ylittää 20 varmistamiseksi. mm. MTL:n yhteydessä suositellaan käytettäväksi Weber Lasikuituverkkoa, jos kerrospak- kerroksen ollessa vielä tahmea. Jälkimm suus Maalaus ylittää voidaan 20 mm. suorittaa esim. epoksipintaan voidaan Silikaattimaalilla tai muilla tarkoitukseen lushiekkaa soveltuvilla (raekoko seinä- ja 0,1 0,6 mm) seuraav kauttaaltaan siro Maalaus kattomaaleilla. voidaan suorittaa esim. tartunnan varmistamiseksi. Silikaattimaalilla tai muilla tarkoitukseen soveltuvilla seinä- ja Myös kerros kattomaaleilla. 1. PTM weber Lasikuituverkko PTM MD weber Lasikuituverkko ST 120 mm MD IC ST OC 120 mm weber.tec Superflex IC D weber.floor 4712 OC weber.tec Superflex V+ D2 9. weber.floor V+ Haitta-aineiden kapse ja katto) Haitta-aineiden kapselointi sovelt rajallisella alueella esiintyvien ja s kulkeutuvien haitta-aineiden kute erinäisten mikrobiperäisten sekä tai VOC-yhdisteiden eristyskorjau Kapselointikorjauksessa haitallise jätetään rakenteeseen, mutta niid kulkeutuminen sisäilmaan estetää Kapseloiva ratkaisu Hyväksytyt tuotteet Estää vesihöyryn ja kaasumaiste epäpuhtauksien kulkeutumisen s sisätiloihin Estää maaperän kosteuden ja ha pääsyn huonetilaan

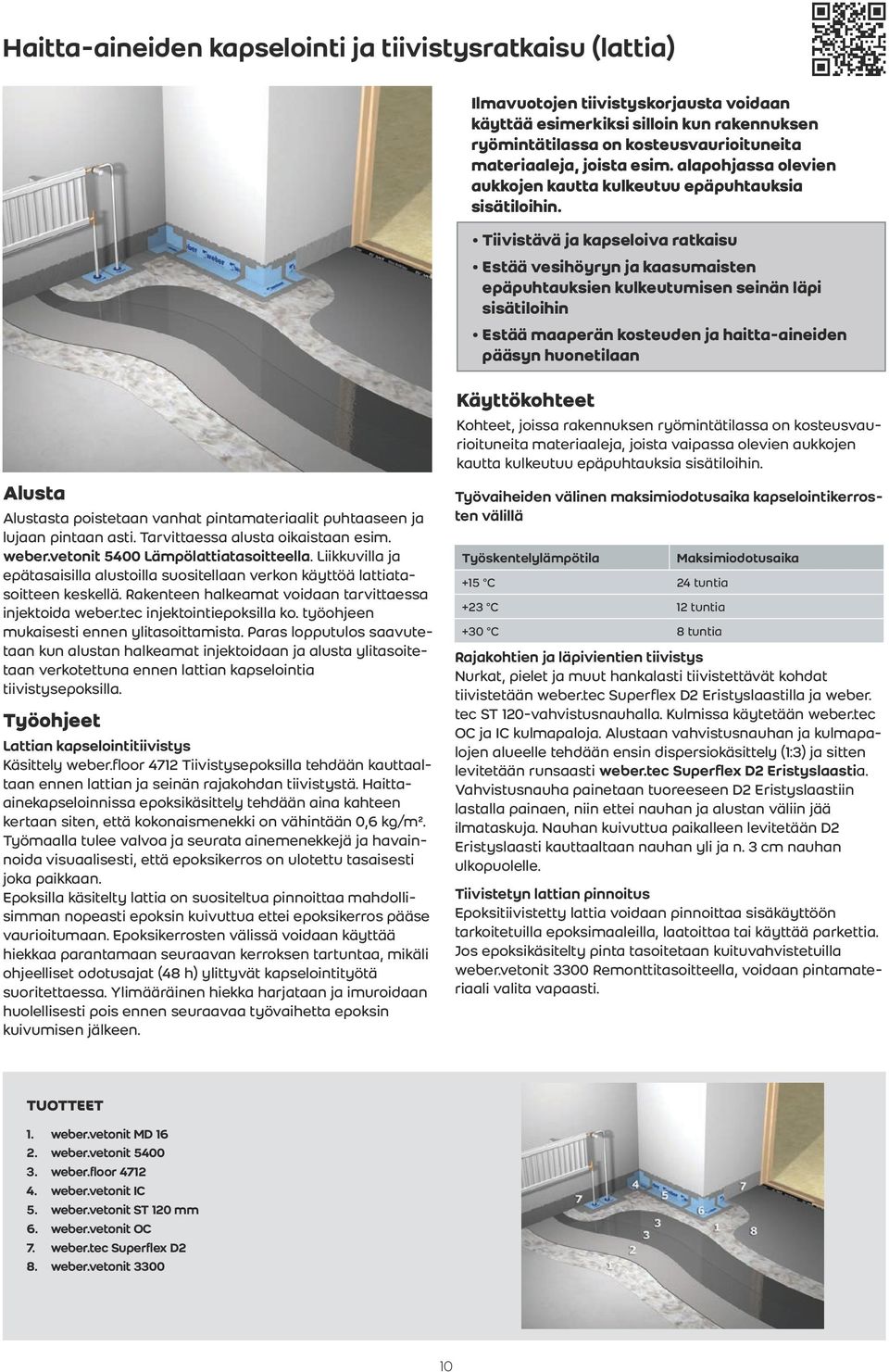

10 Haitta-aineiden kapselointi ja tiivistysratkaisu (lattia) Ilmavuotojen tiivistyskorjausta voidaan käyttää esimerkiksi silloin kun rakennuksen ryömintätilassa on kosteusvaurioituneita materiaaleja, joista esim. alapohjassa olevien aukkojen kautta kulkeutuu epäpuhtauksia sisätiloihin. Tiivistävä ja kapseloiva ratkaisu Estää vesihöyryn ja kaasumaisten epäpuhtauksien kulkeutumisen seinän läpi sisätiloihin Estää maaperän kosteuden ja haitta-aineiden pääsyn huonetilaan Alusta Alustasta poistetaan vanhat pintamateriaalit puhtaaseen ja lujaan pintaan asti. Tarvittaessa alusta oikaistaan esim Lämpölattiatasoitteella. Liikkuvilla ja epätasaisilla alustoilla suositellaan verkon käyttöä lattiatasoitteen keskellä. Rakenteen halkeamat voidaan tarvittaessa injektoida weber.tec injektointiepoksilla ko. työohjeen mukaisesti ennen ylitasoittamista. Paras lopputulos saavutetaan kun alustan halkeamat injektoidaan ja alusta ylitasoitetaan verkotettuna ennen lattian kapselointia tiivistysepoksilla. Lattian kapselointitiivistys Käsittely weber.floor 4712 Tiivistysepoksilla tehdään kauttaaltaan ennen lattian ja seinän rajakohdan tiivistystä. Haittaainekapseloinnissa epoksikäsittely tehdään aina kahteen kertaan siten, että kokonaismenekki on vähintään 0,6 kg/m². Työmaalla tulee valvoa ja seurata ainemenekkejä ja havainnoida visuaalisesti, että epoksikerros on ulotettu tasaisesti joka paikkaan. Epoksilla käsitelty lattia on suositeltua pinnoittaa mahdollisimman nopeasti epoksin kuivuttua ettei epoksikerros pääse vaurioitumaan. Epoksikerrosten välissä voidaan käyttää hiekkaa parantamaan seuraavan kerroksen tartuntaa, mikäli ohjeelliset odotusajat (48 h) ylittyvät kapselointityötä suoritettaessa. Ylimääräinen hiekka harjataan ja imuroidaan huolellisesti pois ennen seuraavaa työvaihetta epoksin kuivumisen jälkeen. Kohteet, joissa rakennuksen ryömintätilassa on kosteusvaurioituneita materiaaleja, joista vaipassa olevien aukkojen kautta kulkeutuu epäpuhtauksia sisätiloihin. Työvaiheiden välinen maksimiodotusaika kapselointikerrosten välillä Työskentelylämpötila +15 C 24 tuntia +23 C 12 tuntia +30 C 8 tuntia Maksimiodotusaika Rajakohtien ja läpivientien tiivistys Nurkat, pielet ja muut hankalasti tiivistettävät kohdat tiivistetään weber.tec Superflex D2 Eristyslaastilla ja weber. tec ST 120-vahvistusnauhalla. Kulmissa käytetään weber.tec OC ja IC kulmapaloja. Alustaan vahvistusnauhan ja kulmapalojen alueelle tehdään ensin dispersiokäsittely (1:3) ja sitten levitetään runsaasti weber.tec Superflex D2 Eristyslaastia. Vahvistusnauha painetaan tuoreeseen D2 Eristyslaastiin lastalla painaen, niin ettei nauhan ja alustan väliin jää ilmataskuja. Nauhan kuivuttua paikalleen levitetään D2 Eristyslaasti kauttaaltaan nauhan yli ja n. 3 cm nauhan ulkopuolelle. Tiivistetyn lattian pinnoitus Epoksitiivistetty lattia voidaan pinnoittaa sisäkäyttöön tarkoitetuilla epoksimaaleilla, laatoittaa tai käyttää parkettia. Jos epoksikäsitelty pinta tasoitetaan kuituvahvistetuilla 3300 Remonttitasoitteella, voidaan pintamateriaali valita vapaasti. 1. MD weber.floor IC 5. ST 120 mm 6. OC 7. weber.tec Superflex D

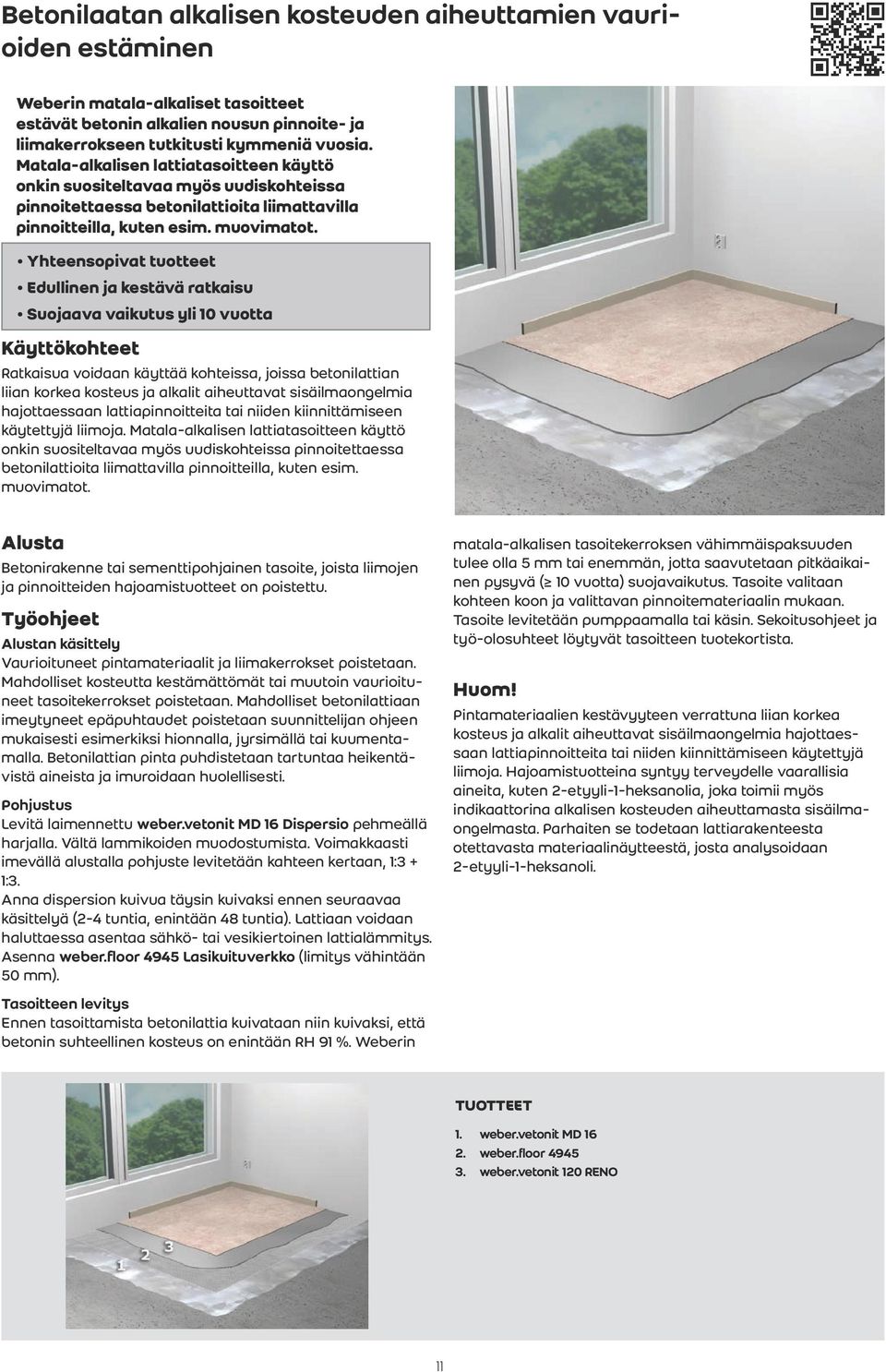

11 Betonilaatan alkalisen kosteuden aiheuttamien vaurioiden estäminen Weberin matala-alkaliset tasoitteet estävät betonin alkalien nousun pinnoite- ja liimakerrokseen tutkitusti kymmeniä vuosia. Matala-alkalisen lattiatasoitteen käyttö onkin suositeltavaa myös uudiskohteissa pinnoitettaessa betonilattioita liimattavilla pinnoitteilla, kuten esim. muovimatot. Yhteensopivat tuotteet Edullinen ja kestävä ratkaisu Suojaava vaikutus yli 10 vuotta Ratkaisua voidaan käyttää kohteissa, joissa betonilattian liian korkea kosteus ja alkalit aiheuttavat sisäilmaongelmia hajottaessaan lattiapinnoitteita tai niiden kiinnittämiseen käytettyjä liimoja. Matala-alkalisen lattiatasoitteen käyttö onkin suositeltavaa myös uudiskohteissa pinnoitettaessa betonilattioita liimattavilla pinnoitteilla, kuten esim. muovimatot. Alusta Betonirakenne tai sementtipohjainen tasoite, joista liimojen ja pinnoitteiden hajoamistuotteet on poistettu. Alustan käsittely Vaurioituneet pintamateriaalit ja liimakerrokset poistetaan. Mahdolliset kosteutta kestämättömät tai muutoin vaurioituneet tasoitekerrokset poistetaan. Mahdolliset betonilattiaan imeytyneet epäpuhtaudet poistetaan suunnittelijan ohjeen mukaisesti esimerkiksi hionnalla, jyrsimällä tai kuumentamalla. Betonilattian pinta puhdistetaan tartuntaa heikentävistä aineista ja imuroidaan huolellisesti. Pohjustus Levitä laimennettu MD 16 Dispersio pehmeällä harjalla. Vältä lammikoiden muodostumista. Voimakkaasti imevällä alustalla pohjuste levitetään kahteen kertaan, 1:3 + 1:3. Anna dispersion kuivua täysin kuivaksi ennen seuraavaa käsittelyä (2-4 tuntia, enintään 48 tuntia). Lattiaan voidaan haluttaessa asentaa sähkö- tai vesikiertoinen lattialämmitys. Asenna weber.floor 4945 Lasikuituverkko (limitys vähintään 50 mm). Tasoitteen levitys Ennen tasoittamista betonilattia kuivataan niin kuivaksi, että betonin suhteellinen kosteus on enintään RH 91 %. Weberin matala-alkalisen tasoitekerroksen vähimmäispaksuuden tulee olla 5 mm tai enemmän, jotta saavutetaan pitkäaikainen pysyvä ( 10 vuotta) suojavaikutus. Tasoite valitaan kohteen koon ja valittavan pinnoitemateriaalin mukaan. Tasoite levitetään pumppaamalla tai käsin. Sekoitusohjeet ja työ-olosuhteet löytyvät tasoitteen tuotekortista. Huom! Pintamateriaalien kestävyyteen verrattuna liian korkea kosteus ja alkalit aiheuttavat sisäilmaongelmia hajottaessaan lattiapinnoitteita tai niiden kiinnittämiseen käytettyjä liimoja. Hajoamistuotteina syntyy terveydelle vaarallisia aineita, kuten 2-etyyli-1-heksanolia, joka toimii myös indikaattorina alkalisen kosteuden aiheuttamasta sisäilmaongelmasta. Parhaiten se todetaan lattiarakenteesta otettavasta materiaalinäytteestä, josta analysoidaan 2-etyyli-1-heksanoli. 1. MD weber.floor RENO 11 11

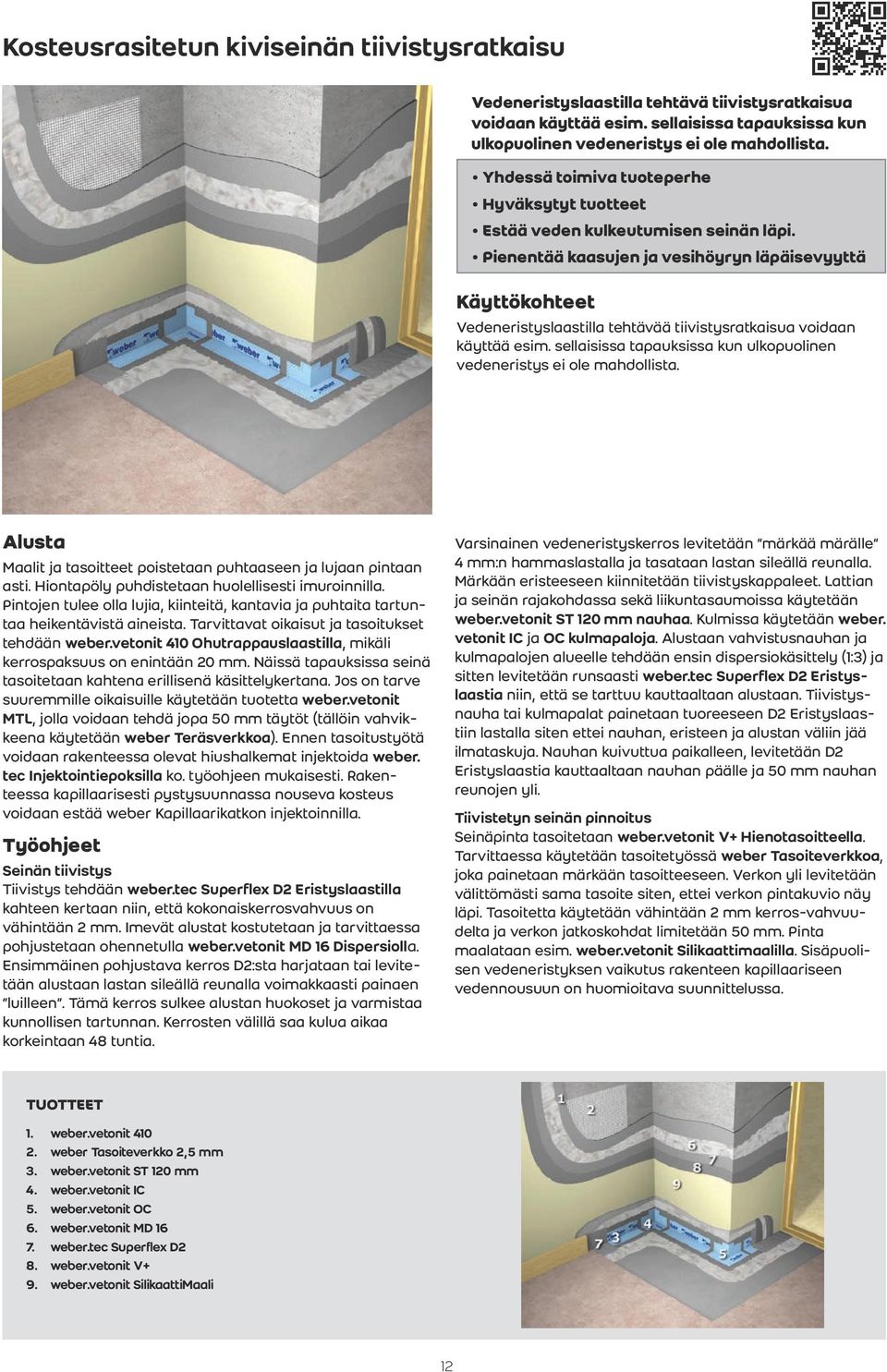

12 Kosteusrasitetun kiviseinän tiivistysratkaisu Vedeneristyslaastilla tehtävä tiivistysratkaisua voidaan käyttää esim. sellaisissa tapauksissa kun ulkopuolinen vedeneristys ei ole mahdollista. Yhdessä toimiva tuoteperhe Hyväksytyt tuotteet Estää veden kulkeutumisen seinän läpi. Pienentää kaasujen ja vesihöyryn läpäisevyyttä Vedeneristyslaastilla tehtävää tiivistysratkaisua voidaan käyttää esim. sellaisissa tapauksissa kun ulkopuolinen vedeneristys ei ole mahdollista. Alusta Maalit ja tasoitteet poistetaan puhtaaseen ja lujaan pintaan asti. Hiontapöly puhdistetaan huolellisesti imuroinnilla. Pintojen tulee olla lujia, kiinteitä, kantavia ja puhtaita tartuntaa heikentävistä aineista. Tarvittavat oikaisut ja tasoitukset tehdään 410 Ohutrappauslaastilla, mikäli kerrospaksuus on enintään 20 mm. Näissä tapauksissa seinä tasoitetaan kahtena erillisenä käsittelykertana. Jos on tarve suuremmille oikaisuille käytetään tuotetta MTL, jolla voidaan tehdä jopa 50 mm täytöt (tällöin vahvikkeena käytetään weber Teräsverkkoa). Ennen tasoitustyötä voidaan rakenteessa olevat hiushalkemat injektoida weber. tec Injektointiepoksilla ko. työohjeen mukaisesti. Rakenteessa kapillaarisesti pystysuunnassa nouseva kosteus voidaan estää weber Kapillaarikatkon injektoinnilla. Seinän tiivistys Tiivistys tehdään weber.tec Superflex D2 Eristyslaastilla kahteen kertaan niin, että kokonaiskerrosvahvuus on vähintään 2 mm. Imevät alustat kostutetaan ja tarvittaessa pohjustetaan ohennetulla MD 16 Dispersiolla. Ensimmäinen pohjustava kerros D2:sta harjataan tai levitetään alustaan lastan sileällä reunalla voimakkaasti painaen luilleen. Tämä kerros sulkee alustan huokoset ja varmistaa kunnollisen tartunnan. Kerrosten välillä saa kulua aikaa korkeintaan 48 tuntia. Varsinainen vedeneristyskerros levitetään märkää märälle 4 mm:n hammaslastalla ja tasataan lastan sileällä reunalla. Märkään eristeeseen kiinnitetään tiivistyskappaleet. Lattian ja seinän rajakohdassa sekä liikuntasaumoissa käytetään ST 120 mm nauhaa. Kulmissa käytetään weber. vetonit IC ja OC kulmapaloja. Alustaan vahvistusnauhan ja kulmapalojen alueelle tehdään ensin dispersiokäsittely (1:3) ja sitten levitetään runsaasti weber.tec Superflex D2 Eristyslaastia niin, että se tarttuu kauttaaltaan alustaan. Tiivistysnauha tai kulmapalat painetaan tuoreeseen D2 Eristyslaastiin lastalla siten ettei nauhan, eristeen ja alustan väliin jää ilmataskuja. Nauhan kuivuttua paikalleen, levitetään D2 Eristyslaastia kauttaaltaan nauhan päälle ja 50 mm nauhan reunojen yli. Tiivistetyn seinän pinnoitus Seinäpinta tasoitetaan V+ Hienotasoitteella. Tarvittaessa käytetään tasoitetyössä weber Tasoiteverkkoa, joka painetaan märkään tasoitteeseen. Verkon yli levitetään välittömästi sama tasoite siten, ettei verkon pintakuvio näy läpi. Tasoitetta käytetään vähintään 2 mm kerros-vahvuudelta ja verkon jatkoskohdat limitetään 50 mm. Pinta maalataan esim. Silikaattimaalilla. Sisäpuolisen vedeneristyksen vaikutus rakenteen kapillaariseen vedennousuun on huomioitava suunnittelussa weber Tasoiteverkko 2,5 mm 3. ST 120 mm 4. IC 5. OC 6. MD weber.tec Superflex D2 8. V+ 9. SilikaattiMaali 11 12

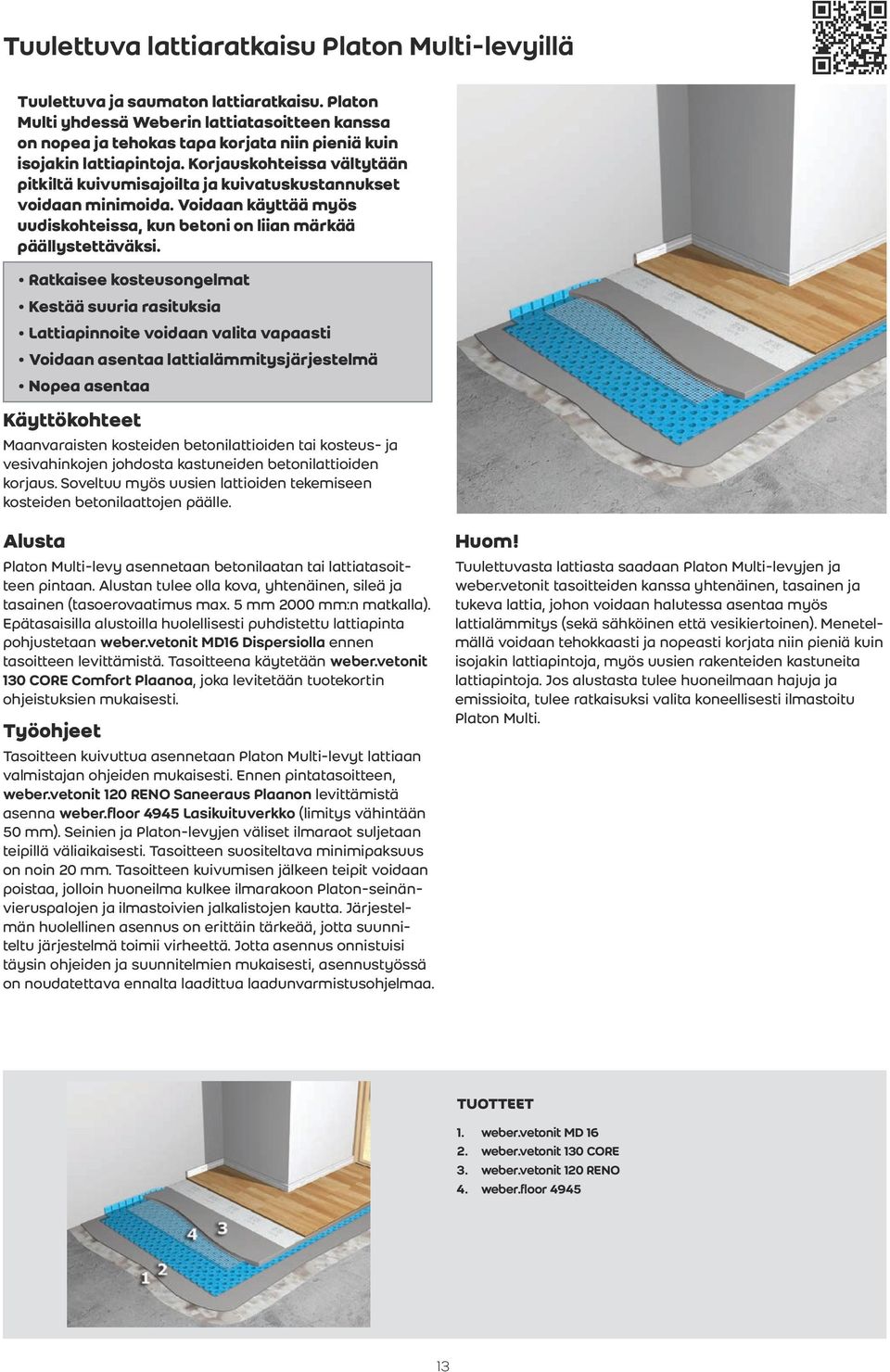

13 Tuulettuva lattiaratkaisu Platon Multi-levyillä Tuulettuva ja saumaton lattiaratkaisu. Platon Multi yhdessä Weberin lattiatasoitteen kanssa on nopea ja tehokas tapa korjata niin pieniä kuin isojakin lattiapintoja. Korjauskohteissa vältytään pitkiltä kuivumisajoilta ja kuivatuskustannukset voidaan minimoida. Voidaan käyttää myös uudiskohteissa, kun betoni on liian märkää päällystettäväksi. Ratkaisee kosteusongelmat Kestää suuria rasituksia Lattiapinnoite voidaan valita vapaasti Voidaan asentaa lattialämmitysjärjestelmä Nopea asentaa Maanvaraisten kosteiden betonilattioiden tai kosteus- ja vesivahinkojen johdosta kastuneiden betonilattioiden korjaus. Soveltuu myös uusien lattioiden tekemiseen kosteiden betonilaattojen päälle. Alusta Platon Multi-levy asennetaan betonilaatan tai lattiatasoitteen pintaan. Alustan tulee olla kova, yhtenäinen, sileä ja tasainen (tasoerovaatimus max. 5 mm 2000 mm:n matkalla). Epätasaisilla alustoilla huolellisesti puhdistettu lattiapinta pohjustetaan MD16 Dispersiolla ennen tasoitteen levittämistä. Tasoitteena käytetään 130 CORE Comfort Plaanoa, joka levitetään tuotekortin ohjeistuksien mukaisesti. Tasoitteen kuivuttua asennetaan Platon Multi-levyt lattiaan valmistajan ohjeiden mukaisesti. Ennen pintatasoitteen, 120 RENO Saneeraus Plaanon levittämistä asenna weber.floor 4945 Lasikuituverkko (limitys vähintään 50 mm). Seinien ja Platon-levyjen väliset ilmaraot suljetaan teipillä väliaikaisesti. Tasoitteen suositeltava minimipaksuus on noin 20 mm. Tasoitteen kuivumisen jälkeen teipit voidaan poistaa, jolloin huoneilma kulkee ilmarakoon Platon-seinänvieruspalojen ja ilmastoivien jalkalistojen kautta. Järjestelmän huolellinen asennus on erittäin tärkeää, jotta suunniteltu järjestelmä toimii virheettä. Jotta asennus onnistuisi täysin ohjeiden ja suunnitelmien mukaisesti, asennustyössä on noudatettava ennalta laadittua laadunvarmistusohjelmaa. Huom! Tuulettuvasta lattiasta saadaan Platon Multi-levyjen ja tasoitteiden kanssa yhtenäinen, tasainen ja tukeva lattia, johon voidaan halutessa asentaa myös lattialämmitys (sekä sähköinen että vesikiertoinen). Menetelmällä voidaan tehokkaasti ja nopeasti korjata niin pieniä kuin isojakin lattiapintoja, myös uusien rakenteiden kastuneita lattiapintoja. Jos alustasta tulee huoneilmaan hajuja ja emissioita, tulee ratkaisuksi valita koneellisesti ilmastoitu Platon Multi. 1. MD CORE RENO 4. weber.floor

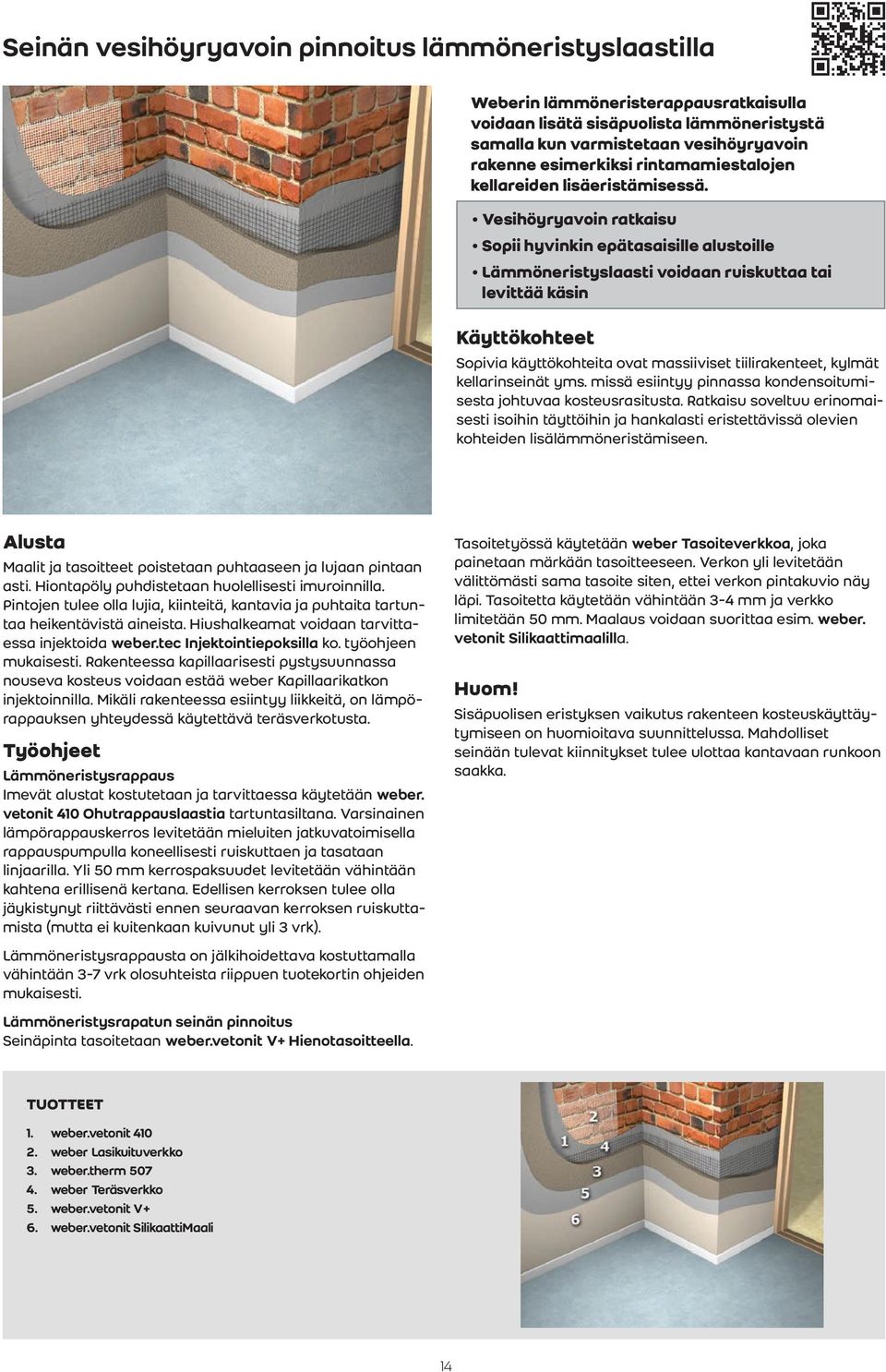

14 Seinän vesihöyryavoin pinnoitus lämmöneristyslaastilla Weberin lämmöneristerappausratkaisulla voidaan lisätä sisäpuolista lämmöneristystä samalla kun varmistetaan vesihöyryavoin rakenne esimerkiksi rintamamiestalojen kellareiden lisäeristämisessä. Vesihöyryavoin ratkaisu Sopii hyvinkin epätasaisille alustoille Lämmöneristyslaasti voidaan ruiskuttaa tai levittää käsin Sopivia käyttökohteita ovat massiiviset tiilirakenteet, kylmät kellarinseinät yms. missä esiintyy pinnassa kondensoitumisesta johtuvaa kosteusrasitusta. Ratkaisu soveltuu erinomaisesti isoihin täyttöihin ja hankalasti eristettävissä olevien kohteiden lisälämmöneristämiseen. Alusta Maalit ja tasoitteet poistetaan puhtaaseen ja lujaan pintaan asti. Hiontapöly puhdistetaan huolellisesti imuroinnilla. Pintojen tulee olla lujia, kiinteitä, kantavia ja puhtaita tartuntaa heikentävistä aineista. Hiushalkeamat voidaan tarvittaessa injektoida weber.tec Injektointiepoksilla ko. työohjeen mukaisesti. Rakenteessa kapillaarisesti pystysuunnassa nouseva kosteus voidaan estää weber Kapillaarikatkon injektoinnilla. Mikäli rakenteessa esiintyy liikkeitä, on lämpörappauksen yhteydessä käytettävä teräsverkotusta. Lämmöneristysrappaus Imevät alustat kostutetaan ja tarvittaessa käytetään weber. vetonit 410 Ohutrappauslaastia tartuntasiltana. Varsinainen lämpörappauskerros levitetään mieluiten jatkuvatoimisella rappauspumpulla koneellisesti ruiskuttaen ja tasataan linjaarilla. Yli 50 mm kerrospaksuudet levitetään vähintään kahtena erillisenä kertana. Edellisen kerroksen tulee olla jäykistynyt riittävästi ennen seuraavan kerroksen ruiskuttamista (mutta ei kuitenkaan kuivunut yli 3 vrk). Lämmöneristysrappausta on jälkihoidettava kostuttamalla vähintään 3-7 vrk olosuhteista riippuen tuotekortin ohjeiden mukaisesti. Lämmöneristysrapatun seinän pinnoitus Seinäpinta tasoitetaan V+ Hienotasoitteella. Tasoitetyössä käytetään weber Tasoiteverkkoa, joka painetaan märkään tasoitteeseen. Verkon yli levitetään välittömästi sama tasoite siten, ettei verkon pintakuvio näy läpi. Tasoitetta käytetään vähintään 3-4 mm ja verkko limitetään 50 mm. Maalaus voidaan suorittaa esim. weber. vetonit Silikaattimaalilla. Huom! Sisäpuolisen eristyksen vaikutus rakenteen kosteuskäyttäytymiseen on huomioitava suunnittelussa. Mahdolliset seinään tulevat kiinnitykset tulee ulottaa kantavaan runkoon saakka weber Lasikuituverkko 3. weber.therm weber Teräsverkko 5. V+ 6. SilikaattiMaali 14 14

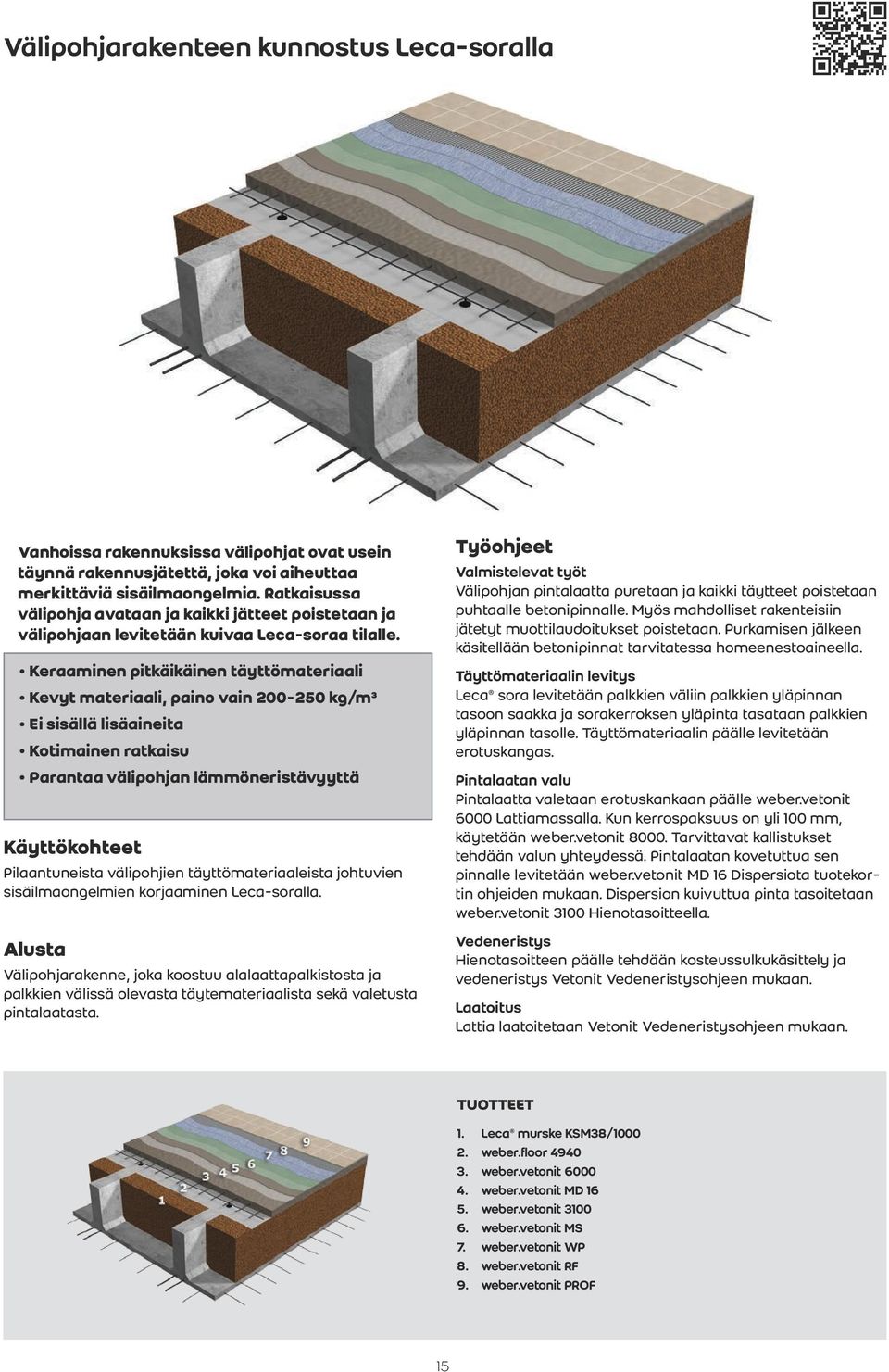

15 Välipohjarakenteen kunnostus Leca-soralla Vanhoissa rakennuksissa välipohjat ovat usein täynnä rakennusjätettä, joka voi aiheuttaa merkittäviä sisäilmaongelmia. Ratkaisussa välipohja avataan ja kaikki jätteet poistetaan ja välipohjaan levitetään kuivaa Leca-soraa tilalle. Keraaminen pitkäikäinen täyttömateriaali Kevyt materiaali, paino vain kg/m³ Ei sisällä lisäaineita Kotimainen ratkaisu Parantaa välipohjan lämmöneristävyyttä Pilaantuneista välipohjien täyttömateriaaleista johtuvien sisäilmaongelmien korjaaminen Leca-soralla. Alusta Välipohjarakenne, joka koostuu alalaattapalkistosta ja palkkien välissä olevasta täytemateriaalista sekä valetusta pintalaatasta. Valmistelevat työt Välipohjan pintalaatta puretaan ja kaikki täytteet poistetaan puhtaalle betonipinnalle. Myös mahdolliset rakenteisiin jätetyt muottilaudoitukset poistetaan. Purkamisen jälkeen käsitellään betonipinnat tarvitatessa homeenestoaineella. Täyttömateriaalin levitys Leca sora levitetään palkkien väliin palkkien yläpinnan tasoon saakka ja sorakerroksen yläpinta tasataan palkkien yläpinnan tasolle. Täyttömateriaalin päälle levitetään erotuskangas. Pintalaatan valu Pintalaatta valetaan erotuskankaan päälle 6000 Lattiamassalla. Kun kerrospaksuus on yli 100 mm, käytetään Tarvittavat kallistukset tehdään valun yhteydessä. Pintalaatan kovetuttua sen pinnalle levitetään MD 16 Dispersiota tuotekortin ohjeiden mukaan. Dispersion kuivuttua pinta tasoitetaan 3100 Hienotasoitteella. Vedeneristys Hienotasoitteen päälle tehdään kosteussulkukäsittely ja vedeneristys Vetonit Vedeneristysohjeen mukaan. Laatoitus Lattia laatoitetaan Vetonit Vedeneristysohjeen mukaan. 1. Leca murske KSM38/ floor vetonit vetonit MD vetonit vetonit MS 7..vetonit WP 8..vetonit RF 9..vetonit PROF 15 15

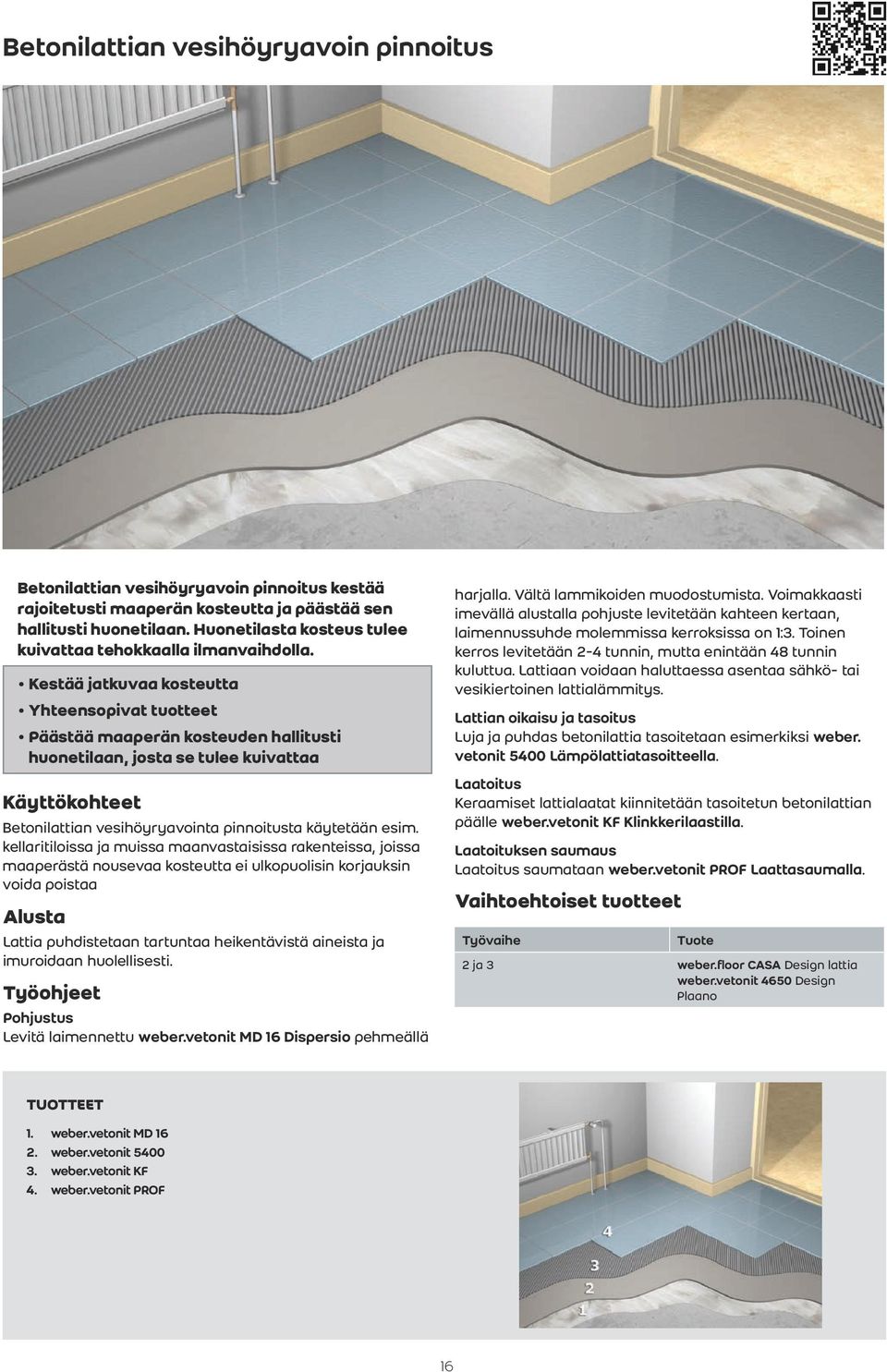

16 Betonilattian vesihöyryavoin pinnoitus Betonilattian vesihöyryavoin pinnoitus kestää rajoitetusti maaperän kosteutta ja päästää sen hallitusti huonetilaan. Huonetilasta kosteus tulee kuivattaa tehokkaalla ilmanvaihdolla. Kestää jatkuvaa kosteutta Yhteensopivat tuotteet Päästää maaperän kosteuden hallitusti huonetilaan, josta se tulee kuivattaa Betonilattian vesihöyryavointa pinnoitusta käytetään esim. kellaritiloissa ja muissa maanvastaisissa rakenteissa, joissa maaperästä nousevaa kosteutta ei ulkopuolisin korjauksin voida poistaa Alusta Lattia puhdistetaan tartuntaa heikentävistä aineista ja imuroidaan huolellisesti. Pohjustus Levitä laimennettu MD 16 Dispersio pehmeällä harjalla. Vältä lammikoiden muodostumista. Voimakkaasti imevällä alustalla pohjuste levitetään kahteen kertaan, laimennussuhde molemmissa kerroksissa on 1:3. Toinen kerros levitetään 2-4 tunnin, mutta enintään 48 tunnin kuluttua. Lattiaan voidaan haluttaessa asentaa sähkö- tai vesikiertoinen lattialämmitys. Lattian oikaisu ja tasoitus Luja ja puhdas betonilattia tasoitetaan esimerkiksi weber. vetonit 5400 Lämpölattiatasoitteella. Laatoitus Keraamiset lattialaatat kiinnitetään tasoitetun betonilattian päälle KF Klinkkerilaastilla. Laatoituksen saumaus Laatoitus saumataan PROF Laattasaumalla. Vaihtoehtoiset tuotteet Työvaihe Tuote 2 ja 3 weber.floor CASA Design lattia 4650 Design Plaano 1. MD KF 4. PROF 16 16

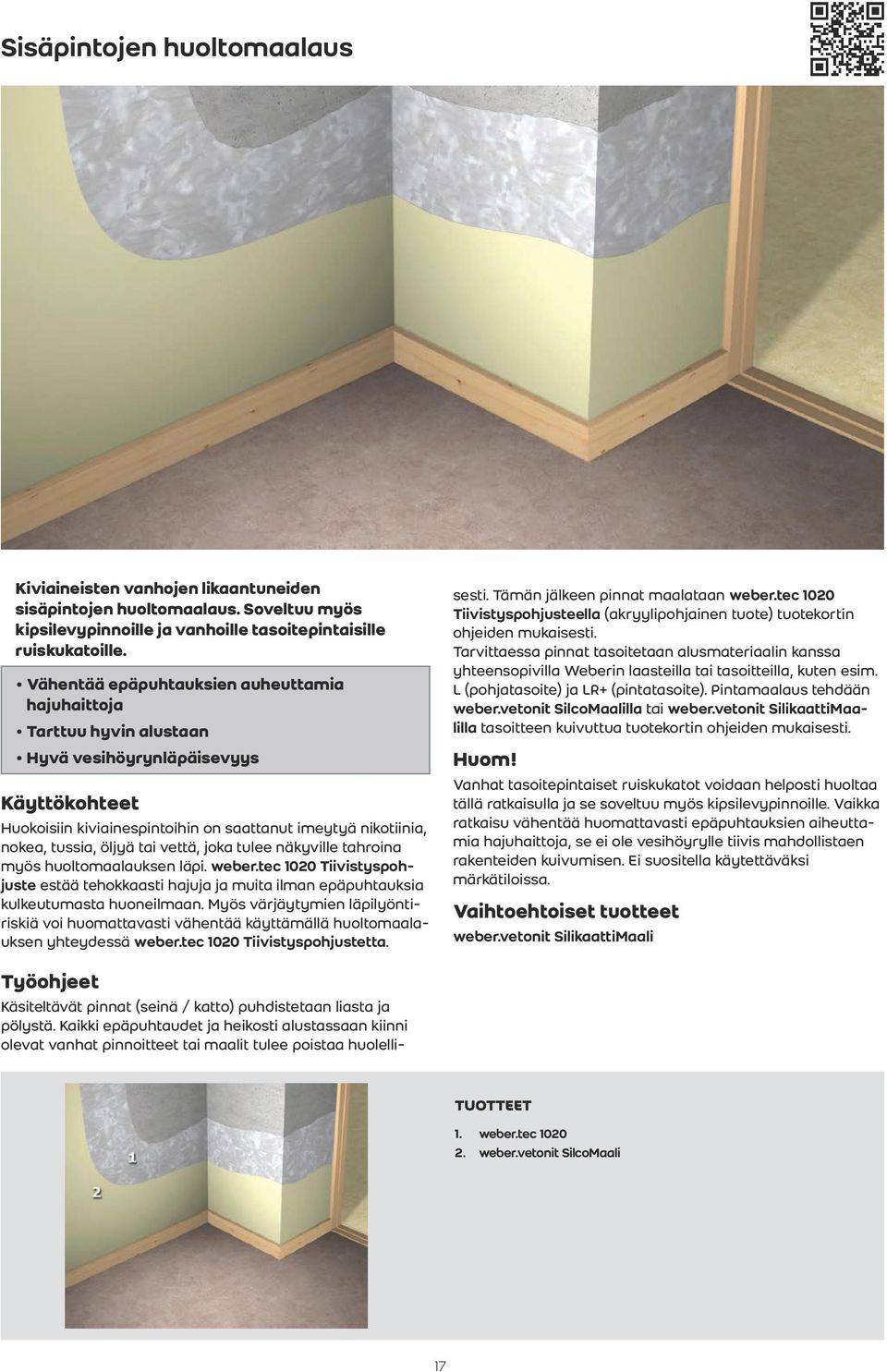

17 Sisäpintojen huoltomaalaus Kiviaineisten vanhojen likaantuneiden sisäpintojen huoltomaalaus. Soveltuu myös kipsilevypinnoille ja vanhoille tasoitepintaisille ruiskukatoille. Vähentää epäpuhtauksien auheuttamia hajuhaittoja Tarttuu hyvin alustaan Hyvä vesihöyrynläpäisevyys Huokoisiin kiviainespintoihin on saattanut imeytyä nikotiinia, nokea, tussia, öljyä tai vettä, joka tulee näkyville tahroina myös huoltomaalauksen läpi. weber.tec 1020 Tiivistyspohjuste estää tehokkaasti hajuja ja muita ilman epäpuhtauksia kulkeutumasta huoneilmaan. Myös värjäytymien läpilyöntiriskiä voi huomattavasti vähentää käyttämällä huoltomaalauksen yhteydessä weber.tec 1020 Tiivistyspohjustetta. Käsiteltävät pinnat (seinä / katto) puhdistetaan liasta ja pölystä. Kaikki epäpuhtaudet ja heikosti alustassaan kiinni olevat vanhat pinnoitteet tai maalit tulee poistaa huolellisesti. Tämän jälkeen pinnat maalataan weber.tec 1020 Tiivistyspohjusteella (akryylipohjainen tuote) tuotekortin ohjeiden mukaisesti. Tarvittaessa pinnat tasoitetaan alusmateriaalin kanssa yhteensopivilla Weberin laasteilla tai tasoitteilla, kuten esim. L (pohjatasoite) ja LR+ (pintatasoite). Pintamaalaus tehdään SilcoMaalilla tai SilikaattiMaalilla tasoitteen kuivuttua tuotekortin ohjeiden mukaisesti. Huom! Vanhat tasoitepintaiset ruiskukatot voidaan helposti huoltaa tällä ratkaisulla ja se soveltuu myös kipsilevypinnoille. Vaikka ratkaisu vähentää huomattavasti epäpuhtauksien aiheuttamia hajuhaittoja, se ei ole vesihöyrylle tiivis mahdollistaen rakenteiden kuivumisen. Ei suositella käytettäväksi märkätiloissa. Vaihtoehtoiset tuotteet SilikaattiMaali 1. weber.tec SilcoMaali 17 17

18 Ryömintätilan kosteuspitoisuuden pienentäminen Lämpimän ja kostean tuuletusilman kulkeutuessa kylmempään ryömintätilaan sen suhteellinen kosteus voi lähestyä 100 %, jolloin kosteus tiivistyy rakenteisiin. Jottei ryömintätilan kosteuspitoisuus keväällä ja kesällä nouse liian suureksi, maanpinta on syytä lämmöneristää. Keraaminen pitkäikäinen tuote Ei sisällä lisäaineita Kotimainen tuote Parantaa lämmöneristävyyttä Mahdollistaa kosteuden hallinnan alapohjissa Valmistelevat työt Rakennusjätteet poistetaan ryömintätilasta. Tarvittaessa maanpinnan muotoja tasataan ja salaojien toimivuus varmistetaan. Leca soran levitys Leca sora KS420KAP puhalletaan saumattomasti paikoilleen ja tasataan lopulliseen korkeuteen. KS420 KAP on keraaminen, helposti asennettava Leca sora ja se täyttää tehokkaasti sokkeloisetkin kohdat. Savesta polttamalla valmistettu, mekaanisesti ja kemiallisesti kestävä eriste kestää ja säilyttää eristyskykynsä koko rakennuksen käyttöiän. Lattia- ja pohjarakenteet, joissa tarvitaan kapillaarisen vedennousun katkaisevaa kerrosta (RakMk C2 Kosteus, Määräykset ja Ohjeet, kohta osassa minimipaksuusvaatimus on 200 mm). Ryömintätilat, joissa kapillaarinen nousu on mahdollista ja joissa kosteusrasitus voi tulla ulkopuolisen ilman vaikutuksesta (kosteus ja lämpötila sekä niiden vaihtelut). 1. Leca sora KS 420KAP/

19 Perustusten ja kellareiden ulkopuolinen korjaus Maanvastaisten rakenteiden ulkopuolinen korjaus, joka parantaa lämmöneristävyyttä ja varmistaa kellarin seinän pysymisen kuivana. Parantaa kellarin seinän lämmöneristävyyttä Ratkaisu toimii samalla routaeristeenä Geosäkit toimivat myös pystysalaojina Maanvastaisiin rakenteisiin, kuten kellaritilojen seiniin, voi aiheutua pohjaveden ja vajovesien johdosta suuria kosteusrasituksia. Vanhoista rakennuksista puuttuvat usein salaojitukset tai olemassa olevat salaojat eivät toimi. Vaurioituneen tai puutteellisen vedeneristyksen seurauksena kosteus pääsee rakenteisiin. Näiden ensisijainen korjaaminen tulisi tehdä ulkopuolelta. Valmistelevat työt Perustukset kaivetaan auki siten, että salaojat voidaan tarkastaa tai asentaa uudet salaojat, jos niitä ei ole olemassa. Tarvittaessa korvataan maa salaojien ympäriltä Leca sora KS420KAP Kapillaarikatkosoralla. Perustuksien tasoitus ja vedeneristys Perustukset käsitellään 137 Oikaisulaastilla, jos perustuksien pinta on auki. Tarkoituksena on tukkia alustassa olevat huokoset. Tämän jälkeen maanpinnan alle jäävä seinä eristetään perusmuurilevyllä valmistajan ohjeiden mukaisesti. Geosäkkien asennus Geosäkit asennetaan perusmuurilevyjä vasten. Alin säkkikerros ladotaan lappeelleen ja muut syrjälleen. Näin varmistetaan hyvä salaojitus anturan vieressä ja salaojaputken päällä. Ladonta tehdään tiilikuvioon porrastamalla säkkejä. Säkin mitta korkeussuunnassa on 400 mm ja paksuus seinästä 200 mm. Ennen maatäyttöjä kaivannon pohjalle asennettu suodatinkangas nostetaan geosäkkien päälle kauttaaltaan. Säkkien asennuksessa on huomioitava, että säkki painuu muutaman sentin kasaan ja levenee hieman. Kaivannon täyttö Kun seinän vastaisena lämmöneristeenä (ja salaojituskerroksena) on käytetty geosäkkejä, voidaan kaivanto täyttää routimattomalla soralla tai siihen voidaan käyttää alkuperäistä kaivuumassaa, jos se on routimatonta maa-ainesta. Sokkelin pinnoitus Tarvittaessa näkyvä sokkkeli pinnoitetaan SokkeliPinnoitteella. 1. Leca sora KS420KAP Leca sora KS820 Geosäkki 4. SokkeliPinnoite 19 19

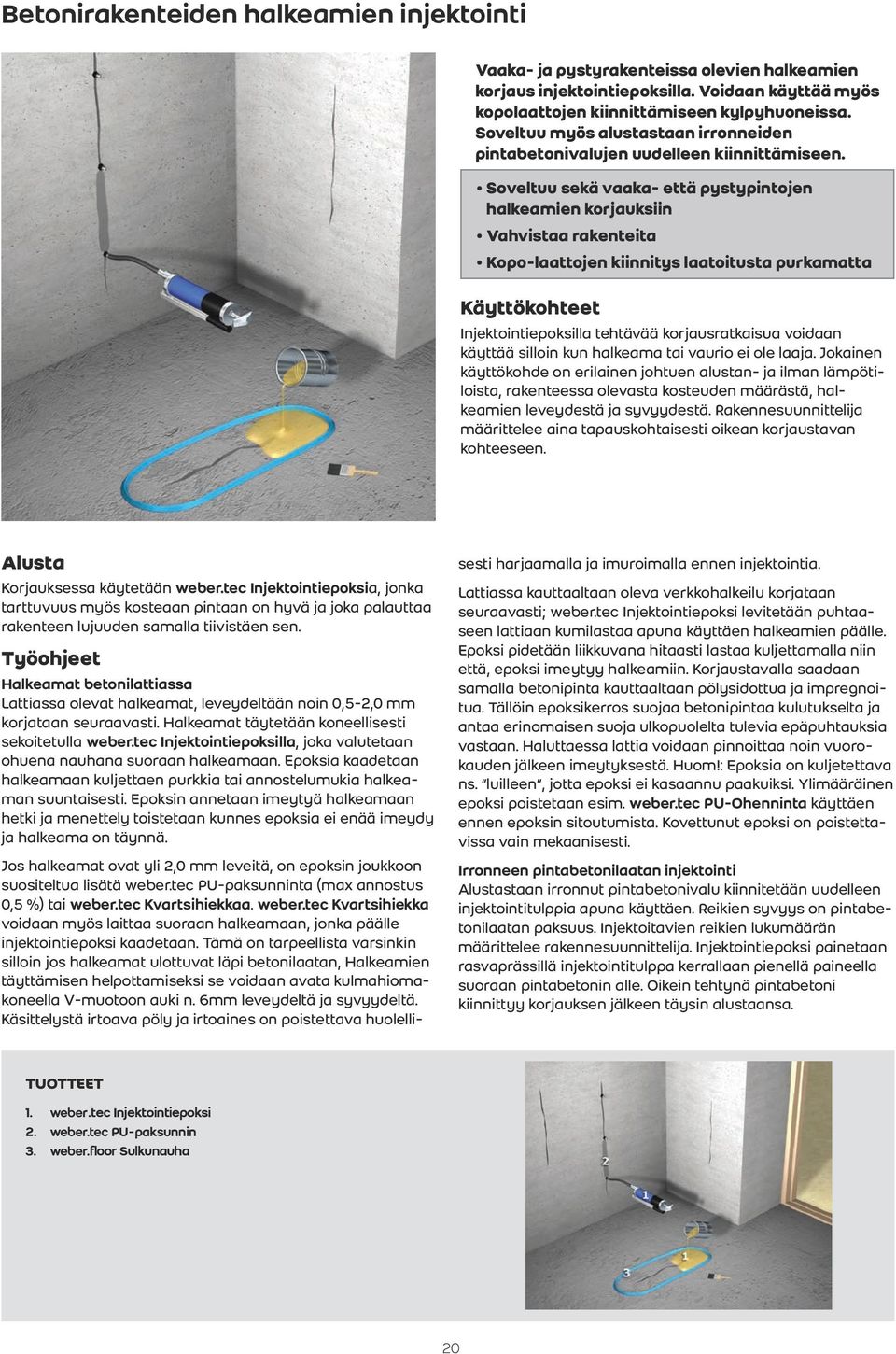

20 Betonirakenteiden halkeamien injektointi Vaaka- ja pystyrakenteissa olevien halkeamien korjaus injektointiepoksilla. Voidaan käyttää myös kopolaattojen kiinnittämiseen kylpyhuoneissa. Soveltuu myös alustastaan irronneiden pintabetonivalujen uudelleen kiinnittämiseen. Soveltuu sekä vaaka- että pystypintojen halkeamien korjauksiin Vahvistaa rakenteita Kopo-laattojen kiinnitys laatoitusta purkamatta Injektointiepoksilla tehtävää korjausratkaisua voidaan käyttää silloin kun halkeama tai vaurio ei ole laaja. Jokainen käyttökohde on erilainen johtuen alustan- ja ilman lämpötiloista, rakenteessa olevasta kosteuden määrästä, halkeamien leveydestä ja syvyydestä. Rakennesuunnittelija määrittelee aina tapauskohtaisesti oikean korjaustavan kohteeseen. Alusta Korjauksessa käytetään weber.tec Injektointiepoksia, jonka tarttuvuus myös kosteaan pintaan on hyvä ja joka palauttaa rakenteen lujuuden samalla tiivistäen sen. Halkeamat betonilattiassa Lattiassa olevat halkeamat, leveydeltään noin 0,5-2,0 mm korjataan seuraavasti. Halkeamat täytetään koneellisesti sekoitetulla weber.tec Injektointiepoksilla, joka valutetaan ohuena nauhana suoraan halkeamaan. Epoksia kaadetaan halkeamaan kuljettaen purkkia tai annostelumukia halkeaman suuntaisesti. Epoksin annetaan imeytyä halkeamaan hetki ja menettely toistetaan kunnes epoksia ei enää imeydy ja halkeama on täynnä. Jos halkeamat ovat yli 2,0 mm leveitä, on epoksin joukkoon suositeltua lisätä weber.tec PU-paksunninta (max annostus 0,5 %) tai weber.tec Kvartsihiekkaa. weber.tec Kvartsihiekka voidaan myös laittaa suoraan halkeamaan, jonka päälle injektointiepoksi kaadetaan. Tämä on tarpeellista varsinkin silloin jos halkeamat ulottuvat läpi betonilaatan, Halkeamien täyttämisen helpottamiseksi se voidaan avata kulmahiomakoneella V-muotoon auki n. 6mm leveydeltä ja syvyydeltä. Käsittelystä irtoava pöly ja irtoaines on poistettava huolellisesti harjaamalla ja imuroimalla ennen injektointia. Lattiassa kauttaaltaan oleva verkkohalkeilu korjataan seuraavasti; weber.tec Injektointiepoksi levitetään puhtaaseen lattiaan kumilastaa apuna käyttäen halkeamien päälle. Epoksi pidetään liikkuvana hitaasti lastaa kuljettamalla niin että, epoksi imeytyy halkeamiin. Korjaustavalla saadaan samalla betonipinta kauttaaltaan pölysidottua ja impregnoitua. Tällöin epoksikerros suojaa betonipintaa kulutukselta ja antaa erinomaisen suoja ulkopuolelta tulevia epäpuhtauksia vastaan. Haluttaessa lattia voidaan pinnoittaa noin vuorokauden jälkeen imeytyksestä. Huom!: Epoksia on kuljetettava ns. luilleen, jotta epoksi ei kasaannu paakuiksi. Ylimääräinen epoksi poistetaan esim. weber.tec PU-Ohenninta käyttäen ennen epoksin sitoutumista. Kovettunut epoksi on poistettavissa vain mekaanisesti. Irronneen pintabetonilaatan injektointi Alustastaan irronnut pintabetonivalu kiinnitetään uudelleen injektointitulppia apuna käyttäen. Reikien syvyys on pintabetonilaatan paksuus. Injektoitavien reikien lukumäärän määrittelee rakennesuunnittelija. Injektointiepoksi painetaan rasvaprässillä injektointitulppa kerrallaan pienellä paineella suoraan pintabetonin alle. Oikein tehtynä pintabetoni kiinnittyy korjauksen jälkeen täysin alustaansa. 1. weber.tec Injektointiepoksi 2. weber.tec PU-paksunnin 3. weber.floor Sulkunauha xx
