1 BETONIPÄIVÄT BETONIRAKENTAMISEN LAATUKETJU KUNTOON, SUUNNITTELIJAN MAHDOLLISUUDET DI JANNE HANKA SWECO RAKENNETEKNIIKKA OY 1

2 Betonirakentamisen laatuketju kuntoon, suunnittelijan mahdollisuudet PERUSASIAT KUNTOON SUUNNITELMIIN TOTEUTUSYSTÄVÄLLISET RAKENNEDIMENSIOT JA RAKENTEIDEN TILANVARAUKSET BETONOITAVUUDEN HUOMIOINTI SUUNNITTELUSSA SUUNNITTELIJAN HYÖDYNTAMINEN TOTEUTUKSESSA YHTEISTYÖLLÄ ETEENPÄIN 2

PERUSASIAT KUNTOON: SUUNNITELMIEN SISÄLTÖ JA LAATU Valitaan riittävät rasitusluokat ja betonilaadut BY68 Rasitusluokkasuunnittelu NCCI2 Ohjeet Laaditaan suunnitteluperusteet jotka käydään läpi ja

3 PERUSASIAT KUNTOON: SUUNNITELMIEN SISÄLTÖ JA LAATU Valitaan riittävät rasitusluokat ja betonilaadut BY68 Rasitusluokkasuunnittelu NCCI2 Ohjeet Laaditaan suunnitteluperusteet jotka käydään läpi ja hyväksytetään tilaajalle ENNEN työ/urakkasuunnitelmien laadintaa Pidetään huoli suunnitelmien sisällöstä: Tiheästi raudoitettujen alueiden betonoitavuus Asiakokonaisuudet samaan suunnitelmaan Suunnitelmien katselmoinnit ja tarkastukset 3

PERUSASIAT KUNTOON: SUUNNITTELUPROJEKTIN HALLINTA Eri urakoitsijoilla on eri menetelmät ja tavat -> tieto eri työmenetelmistä ja niiden vaikutus suunnitelmiin kysyttävä ajoissa.

Pidetään huolta suunnittelun aikatauluista kiinni -> pyydetään suunnitelmatarveaikataulu ajoissa Huolehditaan suunnitelmien yhteensovituksesta ja siihen tarvittavasta ajasta

4 PERUSASIAT KUNTOON: SUUNNITTELUPROJEKTIN HALLINTA Eri urakoitsijoilla on eri menetelmät ja tavat -> tieto eri työmenetelmistä ja niiden vaikutus suunnitelmiin kysyttävä ajoissa. Suunnitelmakatselmukset yhteistyössä tilaajan ja urakoitsijan kanssa hyvissä ajoin. Pidetään huolta suunnittelun aikatauluista kiinni -> pyydetään suunnitelmatarveaikataulu ajoissa Huolehditaan suunnitelmien yhteensovituksesta ja siihen tarvittavasta ajasta (päärakenne-tuoteosavaraustiedot) Rakentamisjärjestyksen läpikäynti sekä sopiminen etukäteen ennen työpiirustusten laadintaa Muistetaan pitää aloituskokouksia Suunnittelun aloituskokous Töiden aloituskokous, jossa suunnittelija mukana VÄLTETÄÄN KIIRETTÄ SUUNNITTELEMALLA PROJEKTIN LÄPIVIENTI ETUKÄTEEN -> TURHA KIIRE JOHTAA POIKKEAMIIN SUUNNITELMISSA 4

5 PERUSASIAT KUNTOON: HALKEILUN EHKÄISEMINEN JA RAJOITTAMINEN PV-RAKENTEISSSA Kuormista aiheutuvan halkeilun estäminen/rajoittaminen Jälkijännittäminen halkeilemattomaksi Dimensioiden valinta siten, että jännitykset jäävät alhaisiksi (esim perustukset) Pakotetusta muodonmuutoksesta ε (kutistuma tai L-tilanmuutos) aiheutuvan halkeilun estäminen/rajoittaminen: Rakennetta ei laakeroida ja vapaa muodonmuutos on estetty -> Pakkojännityksiä Jännitys: σ=ε*e Siirtymä: Δ=0 -> Halkeilun rajoittaminen riittävällä raudoituksella! As/Ac= 0,5 1 % Rakenne on laakeroitu ja muodonmuutosta ei ole estetty ->> Pakkosiirtymä Jännitys σ=0 Siirtymä Δ=ε*L ->Pakkosiirtymien huomiointi laakerointisuunnittelulla Huomioidaan rakenteiden muodonmuutokset ja hallitaan ne työaikaisilla irrotuksilla tai pysyvin irrotuksin! 5

Alapinnan raudoitus alalaatassa! https://www.nrc.

6 SUUNNITTELUN INFORMAATIOKETJUSTA HUOLEHTIMINEN TOTEUTUKSEEN ASTI Suunniteltu: Tehtaalla valetun osan yp karhea -> liittorakenne! Toteutunut: Tehtaalla valetun osan yp sileä -> ei liittovaikutusta! Alapinnan raudoitus alalaatassa! 6

Yksinkertainen rakenne on selkeä, kaunis ja yleensä edullisin vaihtoehto

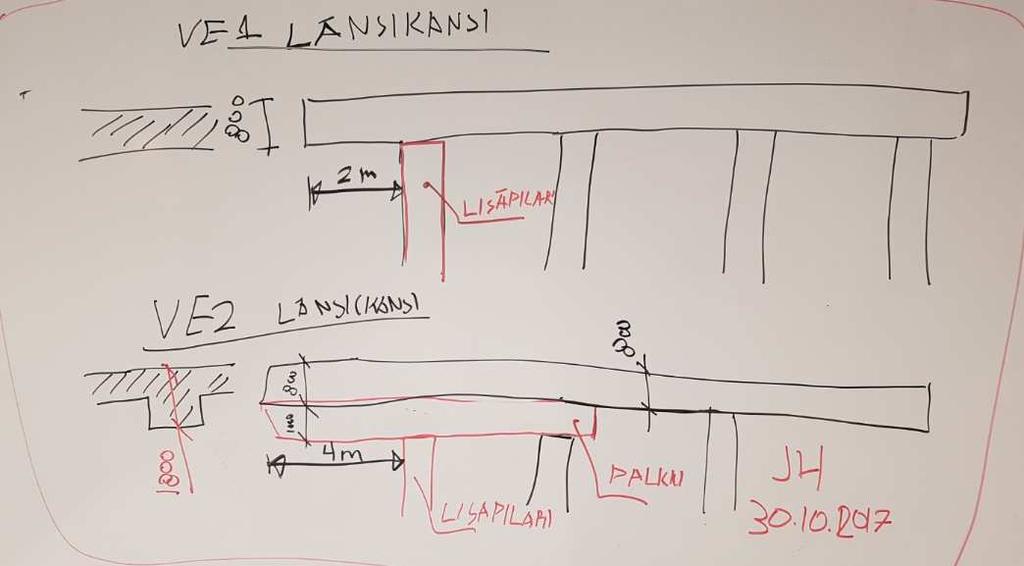

7 TOTEUTUSYSTÄVÄLLISET RAKENNEDIMENSIOT Valitaan toteutusystävälliset rakennedimensiot. Yksinkertainen rakenne on selkeä, kaunis ja yleensä edullisin vaihtoehto Osaoptimointi EI tuo kokonaisuuden kannalta hyvää tulosta. Laadi luonnosvaiheessa sopivasti eri vaihtoehtoja runkorakenteesta huomioiden toteutusystävällisyys 7

8 ALUSTAVA SUUNNITTELU = 8

9 ALUSTAVA SUUNNITTELU = TOTEUTUSSUUNNITTELU Kantavien rakenteiden tilanvaraukset tehdään luonnossuunnitteluvaiheessa! 9

BETONOITAVUUDEN HUOMIOINTI Normin EC2 sallima vaatimus dg+3mm = 35mm tankovälistä johtaa liian tiheään raudoitukseen. Erityisesti rakenteen yläpinnassa käytettynä!

10 BETONOITAVUUDEN HUOMIOINTI Normin EC2 sallima vaatimus dg+3mm = 35mm tankovälistä johtaa liian tiheään raudoitukseen. Erityisesti rakenteen yläpinnassa käytettynä! Raudoitusten sijoittelussa oltava ylimääristä tilanvarausta, että vibra voidaan laskea yp-verkon läpi alimpaan raudoituskerrokseen MITEN? Käytetään isoja tankokoja 8T16 -> 2T32 Tankojen niputtaminen T20k100 -> T20k200[2] Raudoitteiden kerrosrakentaminen! Betonointiaukkojen huomiointi mitoittamalla raudoitusten sijainnit 10

11 (RAUDOITTEIDEN) KERROSRAKENTAMINEN 11

12 ALHAALTA YLÖS, YLHÄÄLTÄ ALAS 12

13 RAUDOITUSKATSELMOINNIT JA TYÖMAAN BETONITYÖSUUNNITELMIEN KOMMENTOINTI 13

14 YHTEISTYÖ Douglas P. González, Michael W. Hopper, and Carol Hayek 14

15 YHTEISTYÖ 9m 12m 9m 15

16 YHTEISTYÖ Kun yhteistyö Suunnittelijan-Tilaajan-Toteuttajan välillä toimii, lopputulos on enemmän kuin tekijöiden summa, eli 1+1+1=10 ei 3! 16
