1 KÄYTTÖOPAS Uniden UBC92XLT

2 Tärkeää! Useimmissa maissa valitsee lainsäätöjä, jotka rajoittavat käsiskannerin käyttöä, sillä ne kieltävät arkaluontoisten lähetysten kuuntelemisen. Lisätietoa ajankohtaisista säännöksistä ja ja maassasi vallitsevista laista saat maasi viranomaisilta. Ainoastaan yleiseen käyttöön tarkoitettuja lähetyksiä on oikeus kuunnella. Tämän kaltaisia lähetyksiä ovat esimerkiksi paikalliset radiokanavat, amatööriradiokanavat sekä lentosääpalveluita. Jos et ole varma kuulemasi lähetyksen alkuperästä ja epäilet sen luonnetta, toimi seuraavasti: Meri ja amatööriradioita Lentoradiota TAAJUUSALUEET Taajuusalue MHz Kanavanetäisyys khz Älä koskaan tallenna kyseistä taajuutta. Lopeta välittömästi lähetyksen kuuntelu. Älä koskaan tallenna lähetystä/puhelua. Älä koskaan jaa kuulemaasi tietoa eteenpäin. Älä anna kenenkään muun kuunnella lähetystä. Suomen liikenne- ja viestintäministeriö. Varoitukset UBC 92 XLT käsiskanneri ei ole vedenpitävä. Älä siis alista laitetta vedelle tai kosteudelle, sillä siitä voi aiheutua sähköisku tai laite voi syttyä tuleen. JOHDANTO Uniden UBC 92 XLT käsiskanneri on monipuolinen, näppärä ja helppokäyttöinen skanneri. Skanneri on varustettu normaalien skannaustoimintojen lisäksi Close Call -teknologialla, jonka avulla voit havaita ja vastaanottaa vahvoja paikallisia radiosignaaleja. Voit ohjelmoida skanneriin jopa 200 eri taajuutta. Laitteen käyttöönottoa helpottamiseksi varustettu myös esiasennetuilla palvelukanava-asetuksin. Voit hakea helposti yleisimpiä esim. poliisien käyttämiä taajuuksia, ilman vaikeaa ohjelmointia. Skannerilla voit seurata esim. seuraavia radiolähetyksiä: Poliisi ja palokunta (mukaan lukien pelastus ja ensihoitajat) Kaupallisia radioasemia Julkisen palvelun radioasemia Ominaisuudet Kun olet tutustunut skannerin ominaisuuksiin, voit käynnistää skannerin asettamalla paristot ja antennin skanneriin. Close Call TM RF-teknologia Skanneri havaitsee ja tarjoaa tietoa lähellä olevista paikallisista radiolähetyksistä. Lue lisää toiminnosta myöhemmin oppaasta. Screen kanavien lukinta Voit lukita ne kanavat, joita et halua Close Call-skannauksen tunnistavan kanavanhaun aikana. Ketjuhaku ( Chain Search). Voit muokata hakutapaa asettamalla kymmenen eri taajuusaluetta ja etsiä kanavia kaikilta valitsemaltasi taajuuksilta. Triple Conversion Circuitry Estää läheisten kanavien aiheuttavia häiriöitä. Muistipaikat kanaville Skannerissa on kymmenen muistipaikkaa, joihin kulloiseenkin voit tallentaa 20 eri ka-

3 navaa (yhteensä 200 eri kanavaa). Kahden sekunnin skannausviive (delay) Pysähtyy löydetyn kanavan kohdalla n. 2 sek ajan skannauksen aikana, jotta ehdit saada käsityksen kanavan lähetyksestä. Kanavien lukitseminen (Lock out-toiminto) Voit lukita ne kanavat, joita et halua skannerin rekisteröivän esimerkiksi kanavahaun aikana. Suosikkikanavat (Priority channels) Voit ohjelmoida yhden päätaajuuden kulloiseenkin muistipaikkaan ja käsiskanneri tarkastaa kanavat 2 sekunnin välein (yhteensä 10 suosikkia). Näin ollen et koskaan jää paitsi, jos kanavalla alkaa lähetys. Esiasennetut palvelukanavat Kuusi esiasennettua palvelukanavaa, jotta löydät helposti seuraavanlaisia radiolähetyksiä: poliisi, tulipalo/hätätilanteet, ilma, satama, meri ja sää. Esiasennetut taajuudet voivat tosin olla vääriä, johtuen siitä, että eri maiden viranomaiset voivat lähettää eri kanavilla. Näppäinlukko Voit lukita skannerin näppäimet, jottet vahingossa satu muuttamaan skannerin asetuksia esimerkiksi skannerin ollessa taskussa. Suora yhteys Suora yhteys haluamallesi jo tallentamallesi taajuudelle tai manuaalisesti hakemalla. Antenni BCN-liittimellä varustettu antenni tarjoaa vahvan signaalin. Joustava antenni ei myöskään rikkoudu helposti. Halutessasi voit myös liittää skanneriin muun ulkoisen antennin. Muistintallennus Tallentaa taajuudet, etteivät ne katoa vaikka skannerista loppuisi/katoaisi virta. Virranlähteet Skanneri toimii joko kahdella ladattavalla AA-paristolla tai verkkovirralla. Huom! Laitteen kanssa voi käyttää myös tavallisia AA-paristoja, mutta silloin ei tule missään tapauksessa kytkeä laitetta verkkovirtaan! Äänimerkit Skanneri antaa äänimerkin silloin, kun painat oikeita nappeja, sekä kun yrität suorittaa virheellistä toimintoa. Kun akku on loppumassa (Low Bat) Skanneri varoittaa kun akku on loppumassa. KÄSISKANNERIN KÄYTTÖÖNOTTO SKANNAUS (SCAN) Perinteiset AM ja FM radiokanavat lähettävät signaalia vain yhteen suuntaan, esimerkiksi radioasemalta autoradioon. UBC 92 XLT skanneri tunnistaa aktiiviset lähetykset hakiessaan taajuuksia ja jää kuuntelemaan niitä niin kauan kuin taajuudella on lähetys. Kun lähetys loppuu, alkaa skanneri etsimä uutta lähetystä toiselta taajuudelta. Jos taajuus oli mielestäsi mielenkiintoinen, voit tallentaa sen skannerin muistiin. Kaksisuuntaisten lähetysten skannaus on erittäin yksinkertaista. Lähettäjä ja vastaanottaja ovat sopineet yhteisen taajuuden jolla tiedonsiirto tapahtuu (kaksi taajuutta, jos lähetykseen halutaan myös vastata). Edelleenkin tällaiset lähetykset ovat tavanomaisia esimerkiksi: Lentokoneissa Amatööriradioissa FRS/GMRS AM/FM/TV radioasemat Monet kaupalliset radiot Sillä radiosignaalia ei aina lähetetä samalla taajuudella, olisi kanavien manuaalinen haku todella vaivalloista. Siksi voit tallentaa käsiskanneriin jopa 200 kanavaa, joista voit nopeasti löytää sen kanavan josta tulee lähetystä. Skannaus tarkoittaa yksinkertaisesti sitä, että yksikkö käy läpi tallentamasia taajuuksia etsien sitä, joka juuri silloin lähettää signaalia. Lisätietoa skannauksesta ja sen mahdollisuuksista esim. alan kirjoista ja lehdistä. Myös internetistä löydät paljon hyödyllistä tietoa skannauksesta. Jos skannerisi pitää outoa ääntä, on se todennäköisesti jostain toisesta, lähellä olevasta teknillisestä laitteesta johtuvaa häiriöääntä. Siirrä skanneri ja/tai sen antenni toiseen suuntaan tai muuhun paikkaan, kunnes häiriöääni loppuu. Parantaaksesi skannerin kuuluvuutta, voit käyttää haluamaasi lisäantennia laitteen kanssa.

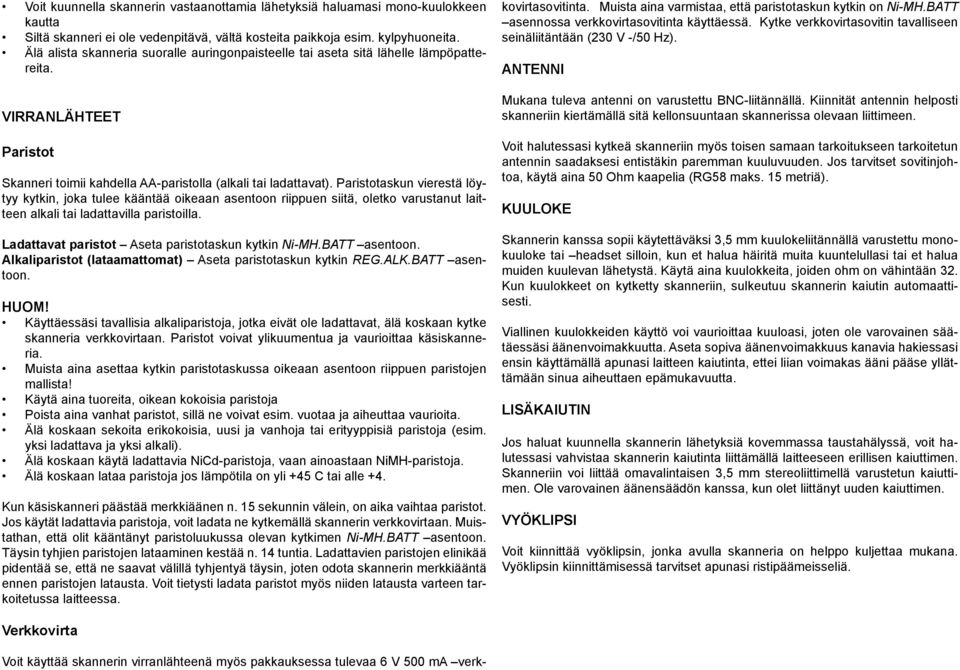

4 Voit kuunnella skannerin vastaanottamia lähetyksiä haluamasi mono-kuulokkeen kautta Siltä skanneri ei ole vedenpitävä, vältä kosteita paikkoja esim. kylpyhuoneita. Älä alista skanneria suoralle auringonpaisteelle tai aseta sitä lähelle lämpöpattereita. VIRRANLÄHTEET Paristot Skanneri toimii kahdella AA-paristolla (alkali tai ladattavat). Paristotaskun vierestä löytyy kytkin, joka tulee kääntää oikeaan asentoon riippuen siitä, oletko varustanut laitteen alkali tai ladattavilla paristoilla. Ladattavat paristot Aseta paristotaskun kytkin Ni-MH.BATT asentoon. Alkaliparistot (lataamattomat) Aseta paristotaskun kytkin REG.ALK.BATT asentoon. Käyttäessäsi tavallisia alkaliparistoja, jotka eivät ole ladattavat, älä koskaan kytke skanneria verkkovirtaan. Paristot voivat ylikuumentua ja vaurioittaa käsiskanneria. Muista aina asettaa kytkin paristotaskussa oikeaan asentoon riippuen paristojen mallista! Käytä aina tuoreita, oikean kokoisia paristoja Poista aina vanhat paristot, sillä ne voivat esim. vuotaa ja aiheuttaa vaurioita. Älä koskaan sekoita erikokoisia, uusi ja vanhoja tai erityyppisiä paristoja (esim. yksi ladattava ja yksi alkali). Älä koskaan käytä ladattavia NiCd-paristoja, vaan ainoastaan NiMH-paristoja. Älä koskaan lataa paristoja jos lämpötila on yli +45 C tai alle +4. Kun käsiskanneri päästää merkkiäänen n. 15 sekunnin välein, on aika vaihtaa paristot. Jos käytät ladattavia paristoja, voit ladata ne kytkemällä skannerin verkkovirtaan. Muistathan, että olit kääntänyt paristoluukussa olevan kytkimen Ni-MH.BATT asentoon. Täysin tyhjien paristojen lataaminen kestää n. 14 tuntia. Ladattavien paristojen elinikää pidentää se, että ne saavat välillä tyhjentyä täysin, joten odota skannerin merkkiääntä ennen paristojen latausta. Voit tietysti ladata paristot myös niiden latausta varteen tarkoitetussa laitteessa. Voit käyttää skannerin virranlähteenä myös pakkauksessa tulevaa 6 V 500 ma verkkovirtasovitinta. Muista aina varmistaa, että paristotaskun kytkin on Ni-MH.BATT asennossa verkkovirtasovitinta käyttäessä. Kytke verkkovirtasovitin tavalliseen seinäliitäntään (230 V -/50 Hz). ANTENNI Mukana tuleva antenni on varustettu BNC-liitännällä. Kiinnität antennin helposti skanneriin kiertämällä sitä kellonsuuntaan skannerissa olevaan liittimeen. Voit halutessasi kytkeä skanneriin myös toisen samaan tarkoitukseen tarkoitetun antennin saadaksesi entistäkin paremman kuuluvuuden. Jos tarvitset sovitinjohtoa, käytä aina 50 Ohm kaapelia (RG58 maks. 15 metriä). KUULOKE Skannerin kanssa sopii käytettäväksi 3,5 mm kuulokeliitännällä varustettu monokuuloke tai headset silloin, kun et halua häiritä muita kuuntelullasi tai et halua muiden kuulevan lähetystä. Käytä aina kuulokkeita, joiden ohm on vähintään 32. Kun kuulokkeet on kytketty skanneriin, sulkeutuu skannerin kaiutin automaattisesti. Viallinen kuulokkeiden käyttö voi vaurioittaa kuuloasi, joten ole varovainen säätäessäsi äänenvoimakkuutta. Aseta sopiva äänenvoimakkuus kanavia hakiessasi ensin käyttämällä apunasi laitteen kaiutinta, ettei liian voimakas ääni pääse yllättämään sinua aiheuttaen epämukavuutta. LISÄKAIUTIN Jos haluat kuunnella skannerin lähetyksiä kovemmassa taustahälyssä, voit halutessasi vahvistaa skannerin kaiutinta liittämällä laitteeseen erillisen kaiuttimen. Skanneriin voi liittää omavalintaisen 3,5 mm stereoliittimellä varustetun kaiuttimen. Ole varovainen äänensäädön kanssa, kun olet liittänyt uuden kaiuttimen. VYÖKLIPSI Voit kiinnittää vyöklipsin, jonka avulla skanneria on helppo kuljettaa mukana. Vyöklipsin kiinnittämisessä tarvitset apunasi ristipäämeisseliä. Verkkovirta

5 NAPIT JA NÄYTTÖ NAPPIEN MERKITYKSET Func Aktivoi muiden nappien kaksoistoiminnot. Paina ensin Func-nappia, ja sen jälkeen haluamasi nappia, jonka kaksoistoiminnon haluat aktivoida. Kaksoistoiminnot = joidenkin nappien alla piilee kaksi eri toimintoa. Hold/ Hold keskeyttää/jatkaa ajankohtaisen kanavanhaun ja skannauksen. Jo tallennettujen kanavien skannauksen aikana siirryt seuraavalle kanavalle painamalla HOLD-nappia hieman pidempään. Func + -nappia käyttämällä siirryt Close Calls-toiminnon kolmen eri asetuksen välillä. Scan/Scr Scan skannaa käsiskanneriin tallennettuja taajuuksia etsien lähetyksiä. Func + Scr aktivoi ketjuhaun Lamppu/avain ikonit Lamppu sytyttää/sammuttaa taustavalaistuksen Func + avain aktivoi/avaa näppäinlukon dj Paina muutaman sekunnin ajan avataksesi/sammuttaaksesi skannerin. 1/ Pri Func + Pri aktivoi/sulkee suosikkikanavien haun (priorisointitoiminto). 2/^ Func + ^ valitse haun suunta 3/Svc Func + Svc aktivoi palveluiden haun. 5/Dly Func + Dly aktivoi/sulkee viivästystoiminnon. 6/PSrc Func + PSrc aktivoi/sulkee priorisointitoiminnon. 9/step Func + step /Crl Pistettä painamalla saat desimaalipilkun Func + Crl poistaa väärin syötetty taajuus (manuaalinen syöttö). 0/L/O Func+L/O Lukitse haluamasi kanava ja hyppää tietyn taajuuden yli. E/Pgm E kanavan valinta. Func + Pgm manuaalinen syöttö tai taajuuden ohjelmointi. LCD-NÄYTTÖ Näytöltä voit lukea ikoneiden kautta erilaisia tietoja. Lue alta eri ikonien merkitykset. BANK Muistipaikka ja taajuus (1-10) Avain Näppäinlukko on aktivoitu F Func nappi on aktivoitu PGM Tallenna taajuus muistipaikalle SRCH Kanavanhaku on päällä Nuolet Haun suunta BATT Paristot ovat lopussa. P Pääkanava valittuna. SCN Skannaus on päällä HOLD Kanavanhaku tai skannaus on keskeytetty. L/O Valitset lukitun kanavan tai taajuuden manuaalisesti. DLY Viivätystoiminto aktivoitu. PRI Priorisointitoiminto aktivoitu AIR/MRN/rlr/ucb/Acb Palvelu, joka on aktivoitu c Close Call toiminto on aktivoitu ALT Varoitusäänet aktivoituna Close Call-toiminnon ollessa aktiivina. TALLENNUS PALVELUPANKIT (Service Banks) Skanneriin on esiasetettu useita erityisiä yleisimmin käytettyjä taajuuksia, jotta käyttäjän on helppo löytää esim. lentoliikenteen, säätiedotteiden, poliisin ja palomiesten lähettämiä lähetyksiä.

6 Huomio tosin, että esiasetetut kanavat ovat maakohtaisia, eivätkä välttämättä toimi kaikissa maissa sillä eri maiden viranomaiset voivat lähettää eri taajuuksilla. tystä. Kun syötät taajuuden muistipaikalle, aktivoituu viivästystoiminto automaattisesti (näytöllä lukee DLY). MUISTITILAT (Channel Storage Banks) Käsiskannerissa on kymmenen eri muistitilaa. Jokaiseen muistitilaan voi tallentaa jopa 20 taajuutta, kaiken kaikkiaan yhteensä 200 eri taajuutta. Muistitilat ovat erinomainen apuväline eri taajuuksien lajitteluun ryhmiin sekä ne nopeuttavat huomattavasti kanavien hakua. Skannauksen aikana käsiskanneri käy läpi ainoastaan ne taajuudet, jotka on tallennettu muistitiloihin, joten skannaus on huomattavasti nopeampaa kuin kanavanhaku. KÄSISKANNERIN KÄYTTÖ Skannerin käynnistys/sammuttaminen Muista aina ennen skannerin käyttöönottoa asettaa antenni. 1. Käännä taajuus- ja äänenvoimakkuusratit kokonaan vasemmalle. 2. Paina oo nappia n. 2 sekunnin ajan kunnes käsiskanneri käynnistyy. 3. Käännä äänenvoimakkuusrattia hieman oikealle. 4. Jos käsiskanneri on jo aloittanut taajuuksien skannauksen, paina HOLD-nappia. 5. Käännä taajuusrattia varovasti oikealle kunnes kohina loppuu. Suljet skannerin painamalla oo nappia n. 2 sekunnin ajan. Taajuuksien tallennus 1. Pysäytä taajuuksien haku/skannaus painamalla HOLD-nappia. 2. Valitse numeronäppäinten avulla 0-9 haluamasi muistipaikka, johon haluat tallentaa haluamasi taajuuden. Tämän jälkeen painat Func + E/Pgm nappeja. 3. Syötä haluamasi taajuus skanneriin manuaalisesti numeronäppäinten avulla. 4. Tallenna taajuus painamalla E/Pgm nappia. 5. Jos haluat tallentaa uuden taajuuden, jatka painamalla E/Pgm. Huom! Jos syötät väärän tiedon kohdassa 3, lukee näytöllä Error ja kuulet varoitusäänen. Skanneri pyöristää automaattisesti syötetyn taajuuden lähimpää mahdollista lähe- Taajuuksien tallennus haun aikana Kun löydät mielenkiintoisen radiolähetyksen kanavahaun aikana, voit tallentaa kanavat muistipaikoille. Kanavahaun aikana aktivoituu viivästystoiminto automaattisesti. 1. Aloita haku palvelupankeissa valitsemalla hakuaalua Func + Svc nappeja painamalla. 2. Haku alkaa. Aseta taajuuskytkin asentoon, jotta skanneri vastaanottaa vain vahvimmat kanavat. 3. Haku pysähtyy kun skanneri havaitsee lähetyksen. Paina HOLD nappia jos et halua haun jatkuvan ja olet löytänyt mielenkiintoisen kanavan. 4. Tallentaaksesi kanavan paina Func + E/Pgm nappeja. Näytöllä lukee nyt taajuus sekä alin vapaana oleva kanava. 5. Jos haluat valita toisen kanavan, voit selailla nuolinäppäimiä Func + nuolinäppäinten avulla (ylös/alas). 6. Numeronäppäinten avulla voit valita haluamasi muistipaikan. 7. Tallenna valintasi painamalla E/Pgm nappia. Jos yrität tallentaa kanavan jo varatulle muistipaikalle, kuulet varoitusäänen. Poista väärin syötetty tieto painamalla */Crl nappia. Skannaa tallennettuja kanavia Aloita skannaus painamalla Scan nappia. Käsiskanneri käy läpi kaikki ne tallennetut kanavat, joita ei ole lukittu (lue lisää kanavien lukitsemista myöhemmin). Jos skanneri tunnistaa lähetyksen pysähtyy skannaus automaattisesti ja voit kuunnella lähetystä. Kun lähetys loppuu, käynnistyy skannaus taas automaattisesti. Kun käsiskanneri otetaan käyttöön ensimmäisen kerran, ei muistipaikoille ole esiasennettu kanavia. Näin ollen skannausta ei voida käynnistää, ennen kuin muistipaikoille on tallennettu kanavia. Hae kanavia yllämainitun kanavanhaun avulla tai syöttämällä jo tuntemiasi taajuuksia manuaalisesti skanneriin. Säädä taajuusratti. Jos käännät kytkintä vasemmalla, vastaanottaa skanneri ainoastaan kaikkein vahvimmat signaalit. Voit kääntää rattia hieman oikealle, jotta saat vastaan myös hieman heikoimmatkin signaalit.

7 Jos skannaus pysähtyy ja et kuule mitään lähetystä, käännä taajuusrattia hieman vasemmalle, jotta laite vastaanottaa vain vahvimmat signaalit. Manuaaliset kanava-asetukset Voit tietysti kuunnella yhtä ainutta haluamaasi, jo tallennettua kanavaa pidemmän aikaa (esim. kun haluat kuunnella hälytyslähetystä). 1. Paina Hold-nappia haun aikana. 2. Valitse haluamasi kanavan numero (1-200, se paikka johon kanava on tallennettu). 3. Paina Hold-nappia uudelleen valitaksesi kanavan. Jos skanneri on tunnistanut skannauksen aikana kanavan, josta tulee lähetystä, jota haluat kuunnella pidemmän aikaa, paina Hold-nappia ja skannaus keskeytyy. Joka kerta kun paina Hold-nappia, siirryt seuraavalla kanavalle. Jos painat Holdnappia useamman sekunnin ajan, aktivoituu pika-asetukset. Käynnistä skannaus uudelleen painamalla Scan-nappia. Close Call Käsiskannerin Close Call toiminto on auttaa skanneria löytämään vahvat, lähettyvillä olevat lähettäjät ja näyttää niiden taajuudet. Toiminto on erittäin käytännöllinen, kun haluat esimerkiksi löytää lähellä tapahtuvan urheilukilpailun lähetykset. Käsiskanneri antaa merkin (piippaavan äänimerkin vai vilkkuvan taustavalaistuksen) kun se on tunnistanut vahvan signaalin Close Call toiminnolla. Toiminto eroaa tavallisesta kanavien skannauksesta siten, että Close Call asettuu automaattisesti sille taajuudelle, josta se on tunnistanut vahvan signaalin. Käsiskannerissa voit valita kolme eri asetusta: Skannaus 1. Aloita Close Call skannaus painamalla Func + oo nappia. Oo ilmestyy näytölle (ei vilku). Et voi aloittaa skannausta, jos teet samanaikaisesti muita asetuksia. 2. Close Call toimii nyt tavallisen skannauksen taustalla. Jos haluat vaihtaa sen ainoaksi skannaustavaksi, paina Func + nappia uudelleen ja ikoni alkaa vilkkua näytöllä. 3. Jos skanneri tunnistaa lähettäjän Close Call skannauksen aikana, ilmaisee se sen joko äänimerkillä tai vilkuttamalla taustavaloja (valintasi mukaan, jos näitä ei ole suljettu). Näytöllä vilkkuu FOUND. 4. Kun FOUND vilkkuu näytöllä, paina omavalintaista nappia, jotta myös taajuus näkyy näytöllä. 5. Jatka skannausta painamalla Scan-nappia 6. Sulje Close Call painamalla Func + nappia, kunnes oo-ikoni sammuu näytöltä. Aseta taajuusratti vasemmalle, jotta se vastaanottaa vain vahvimmat signaalin, kun skaannat Close Call toiminnolla. Jatkaaksesi tavallista skannausta Close Call toiminnon ollessa aktivoituna, paina Scan-nappia kaksi kertaa. KETJUHAKU Ketjuhaku-toiminnon avulla voit etsiä kanavia useiden esiasennettujen taajuuksien taajuusalueiden väliltä. Voit aktivoida/sulkea haluamasi taajuusalueen, ja voit tietysti muokata esiasennettuja aluejakoja. Esiasennetut taajuusalueet Alueen numero Taajuusalue (MHz) Kanavien etäisyys (khz) Close Call toiminto toimii taustalla samalla kun skannaat muita taajuuksia. Käsiskanneri käyttää skannaukseen ainoastaan Close Call toimintoa. Close Call on suljettu. Close Call toiminto toimii optimaalisesti kun lähettyvillä on vahva lähettäjä ja signaali eikä muita signaaleja ole häiritsemässä vastaanottoa. Voit tietysti valita millä taajuusvälillä Close Call skannaa kanavia. Signaalin vastaanottoon vaikuttaa myös se, millaista lähetystä lähettäjä lähettää. Esimerkiksi kun lähettäjiä on useita sammalla taajuusalueella tai kun lähettäjä on TV-kanava voi radiotaajuus olla viallinen.

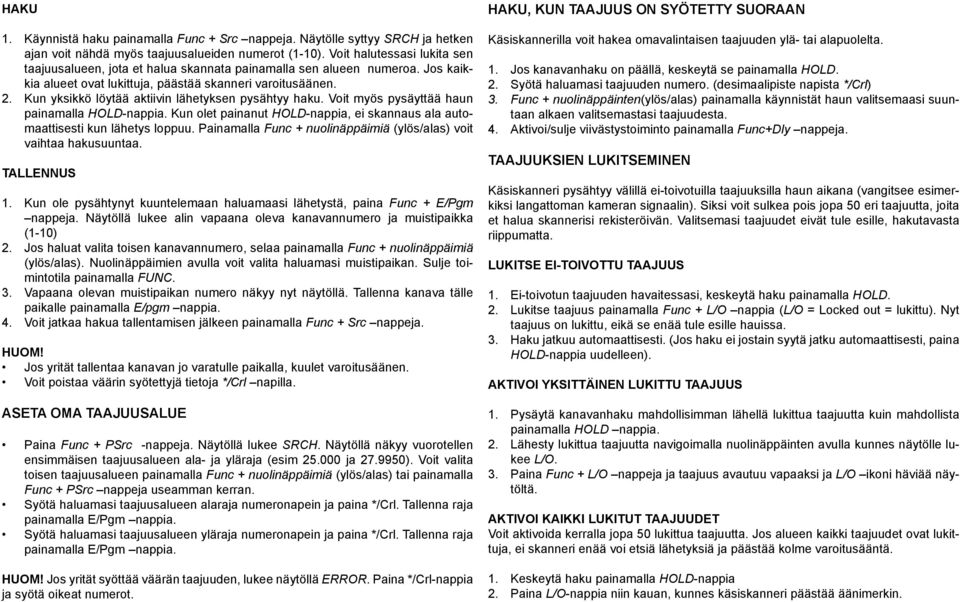

8 Haku 1. Käynnistä haku painamalla Func + Src nappeja. Näytölle syttyy SRCH ja hetken ajan voit nähdä myös taajuusalueiden numerot (1-10). Voit halutessasi lukita sen taajuusalueen, jota et halua skannata painamalla sen alueen numeroa. Jos kaikkia alueet ovat lukittuja, päästää skanneri varoitusäänen. 2. Kun yksikkö löytää aktiivin lähetyksen pysähtyy haku. Voit myös pysäyttää haun painamalla HOLD-nappia. Kun olet painanut HOLD-nappia, ei skannaus ala automaattisesti kun lähetys loppuu. Painamalla Func + nuolinäppäimiä (ylös/alas) voit vaihtaa hakusuuntaa. Tallennus 1. Kun ole pysähtynyt kuuntelemaan haluamaasi lähetystä, paina Func + E/Pgm nappeja. Näytöllä lukee alin vapaana oleva kanavannumero ja muistipaikka (1-10) 2. Jos haluat valita toisen kanavannumero, selaa painamalla Func + nuolinäppäimiä (ylös/alas). Nuolinäppäimien avulla voit valita haluamasi muistipaikan. Sulje toimintotila painamalla Func. 3. Vapaana olevan muistipaikan numero näkyy nyt näytöllä. Tallenna kanava tälle paikalle painamalla E/pgm nappia. 4. Voit jatkaa hakua tallentamisen jälkeen painamalla Func + Src nappeja. Huom! Jos yrität tallentaa kanavan jo varatulle paikalla, kuulet varoitusäänen. Voit poistaa väärin syötettyjä tietoja */Crl napilla. Aseta oma taajuusalue Paina Func + PSrc -nappeja. Näytöllä lukee SRCH. Näytöllä näkyy vuorotellen ensimmäisen taajuusalueen ala- ja yläraja (esim ja ). Voit valita toisen taajuusalueen painamalla Func + nuolinäppäimiä (ylös/alas) tai painamalla Func + PSrc nappeja useamman kerran. Syötä haluamasi taajuusalueen alaraja numeronapein ja paina */Crl. Tallenna raja painamalla E/Pgm nappia. Syötä haluamasi taajuusalueen yläraja numeronapein ja paina */Crl. Tallenna raja painamalla E/Pgm nappia. Huom! Jos yrität syöttää väärän taajuuden, lukee näytöllä Error. Paina */Crl-nappia ja syötä oikeat numerot. Haku, kun taajuus on syötetty suoraan Käsiskannerilla voit hakea omavalintaisen taajuuden ylä- tai alapuolelta. 1. Jos kanavanhaku on päällä, keskeytä se painamalla Hold. 2. Syötä haluamasi taajuuden numero. (desimaalipiste napista */Crl) 3. Func + nuolinäppäinten(ylös/alas) painamalla käynnistät haun valitsemaasi suuntaan alkaen valitsemastasi taajuudesta. 4. Aktivoi/sulje viivästystoiminto painamalla Func+Dly nappeja. TAAJUUKSIEN LUKITSEMINEN Käsiskanneri pysähtyy välillä ei-toivotuilla taajuuksilla haun aikana (vangitsee esimerkiksi langattoman kameran signaalin). Siksi voit sulkea pois jopa 50 eri taajuutta, joita et halua skannerisi rekisteröivän. Valitsemasi taajuudet eivät tule esille, hakutavasta riippumatta. Lukitse ei-toivottu taajuus 1. Ei-toivotun taajuuden havaitessasi, keskeytä haku painamalla Hold. 2. Lukitse taajuus painamalla Func + L/O nappia (L/O = Locked out = lukittu). Nyt taajuus on lukittu, eikä se enää tule esille hauissa. 3. Haku jatkuu automaattisesti. (Jos haku ei jostain syytä jatku automaattisesti, paina Hold-nappia uudelleen). Aktivoi yksittäinen lukittu taajuus 1. Pysäytä kanavanhaku mahdollisimman lähellä lukittua taajuutta kuin mahdollista painamalla Hold nappia. 2. Lähesty lukittua taajuutta navigoimalla nuolinäppäinten avulla kunnes näytölle lukee L/O. 3. Paina Func + L/O nappeja ja taajuus avautuu vapaaksi ja L/O ikoni häviää näytöltä. Aktivoi kaikki lukitut taajuudet Voit aktivoida kerralla jopa 50 lukittua taajuutta. Jos alueen kaikki taajuudet ovat lukittuja, ei skanneri enää voi etsiä lähetyksiä ja päästää kolme varoitusääntä. 1. Keskeytä haku painamalla Hold-nappia 2. Paina L/O-nappia niin kauan, kunnes käsiskanneri päästää äänimerkin.

9 VIIVÄSTYSTOIMINTO (DELAY) Tavallisesti jatkuu skannaus/kanavanhaku välittömästi kun radiolähetys loppuu. Tämä ei ole toivottavaa silloin, kun esim. kaksi henkilöä keskustelee toistensa kanssa, sillä yleensä toinen vastaa heti kun ensimmäinen lähettäjä on lopettanut lähetyksen. Viivästystoiminnolla pysähtyy käsiskanneri taajuudelle kahden sekunnin ajaksi kun lähetys on loppunut, ennen kun se jatkaa skannausta/hakua. Viivästystoiminto toimii kaikkia eri skannaus ja hakutapoja käytettäessä. Kun tallennat taajuuksia muistipaikoille, on viivästystoiminto aina aktivoituna. Voit halutessasi tallentaa kanavia myös ilman viivästystoimintoa. Voit aktivoida/sulkea viivästystoiminnon painamalla Func + Dly nappeja. Kun viivästystoiminto on aktivoituna, lukee näytöllä Dly. AKTIVOI/SULJE MUISTIPAIKKOJA Skannauksen aikana voit aktivoida/sulkea muistipaikkoja. Kun muistipaikka on suljettu, ei skannaus käy läpi sen sisällä olevia kanavia. Tämä toiminto on erittäin käytännöllinen kun haluat etsiä ainoastaan tietyntyyppisiä lähetyksiä, esim. muistipaikka 1:n on tallennettu amatööriradiokanavia, muistipaikalle 2 taas lentoradiolähetyksiä jne. Kun skannaus on käynnissä (käynnistä painamalla Scan), voit valita haluamasi muistipaikat 0-9 (0=10). Aktivoitujen muistipaikkojen numerot vilkkuvat nyt näytöllä. Voit aina valita kanavat manuaalisesti, vaikka muistipaikka olisikin suljettu. Et voi myöskään sulkea kaikkia muistipaikkoja samanaikaisesti, ainakin yhden tulee aina olla aktivoituna. SUOSIKKIKANAVAT Käsiskannerissa voit asettaa kanavia suosikkikanaviksi. Jokaisessa muistipaikassa voit valita yhden kanavan, joka on suosikkikanavasi ja jota haussa priorisoidaan ennen muista lähetyksiä. Voit siis tallentaa yhteensä 10 suosikkia. Suosikkikanavien mahdolliset lähetykset skannataan automaattisesti 2 sekunnin välein kun suosikki-toiminto on aktivoitu. Toiminnon aktivoit painamalla skannauksen aikana paina Func + Pri nappeja Suosikkikanavien valinta Valitse haluamasi kanava Paina Func + E/Pgm nappia Kanavan vasemmalla puolella näkyy nyt F. Jos et itse valitse suosikkikanavaasi, on se aina automaattisesti jokaisen muistipaikan ensimmäiseksi tallennettu kanava. NÄPPÄINLUKKO Jottet vahingossa painaisi käsiskannerin nappeja ja muuttaisi asetuksia esim. yksikön ollessa taskussa, voit lukita näppäimet. Aktivoit/avaat näppäinlukon painamalla Func + avain nappia nopeasti toistensa jälkeen. Kun näppäinlukko on aktivoitu, voit käytää ainoastaan seuraavia nappeja: KANAVIEN LUKITSEMINEN Mitä vähemmin kanavia, sitä nopeammin haku tapahtuu. Voit sulkea kanavia samalla tavalla kun suljet taajuuksia. 1. Valitse kanava, jonka haluat lukita 2. Lukitse kanava painamalla Func + L/O nappia (L/O = Locked out = lukittu). Nyt kanava on lukittu, eikä se enää tule esille hauissa. 3. Haku jatkuu automaattisesti. (Jos haku ei jostain syytä jatku automaattisesti, paina Hold-nappia uudelleen). Aktivoit kaikki sulkemasi kanavat painamalla Func + L/O nappeja niin kauan, kunnes kuulet äänimerkin. TURVALLISUUSOHJEET Älä käytä/säilytä käsiskanneria epäsuotuisissa olosuhteissa kuten esimerkiksi: Kosteissa paikoilla Erittäin kovalla pakkasella tai helteellä Suorassa auringonpaisteessa Pölyssä tai lähellä paloherkkiä kaasuja, höyryjä tai puhdistusaineita Vahvojen magneettikenttien lähellä Kovassa tärinässä

10 Älä myöskään koskaan ota käsiskanneria suoraan käyttöön kun se tulee esim. kylmästä ulkoilmasta sisätiloihin sillä sen sisälle voi keräytyä kosteutta, joka puolestaan voi vaurioittaa skanneria. Odota, kunnes skanneri on lämminnyt huoneenlämpöön. Varmista, että skannerin suojakuori ei ole vaurioitunut. Älä myöskään koskaan itse pura skanneria osiin tai avaa sitä, sillä sen sisällä olevat komponentit voivat vaurioitua. Verkkovirtaa käyttäessäsi varmista, että johto ei ole vaurioitunut tai jumissa esim. oven välissä. Älä koskaan käsittele verkkovirtaa kostein tai märin käsin. Jos havaitse laitteen olevan vaurioitunut, älä kytke sitä verkkovirtaan. Älä yritä korjata käsiskanneria itse, vaan käänny aina ammattilaisten puoleen. HUOLTO JA KUNNOSSAPITO Käsiskanneri ei tarvitse erityistä huoltoa, joten sitä ei koskaan saa avata tai purkaa. Jos laite tarvitsee korjausta, ota yhteys elektroniikka-alan ammattilaisiin. Ennen skannerin puhdistamista on se sammutettava ja irrotettava verkkovirrasta. Ota myös paristot pois. Voit puhdistaa skannerin pölystä helposti imurin tai puhtaan pensselin avulla. Voit käyttää puhdistukseen myös puhdasta, pehmeää liinaa. Jos laite on erittäin likainen, voi kosteuttaa liinan haaleassa vedessä. Ole varovainen, ettei neste pääse tunkeutumaan sisään laitteeseen (esim. saumoista ). Älä koskaan käytä vahvoja puhdistusaineita käsiskannerin puhdistamiseen. Puhdistamisen jälkeen on erittäin tärkeää odottaa, että laite on täysin kuiva ennen sen käyttöönottoa. Muuten on sähköiskun vaara. Kierrätys Kierrätä sekä käsiskanneriyksikkö, että paristot kierrätyssääntöjen mukaisesti. Muista luontoa! ONGELMIA JA RATKAISUJA Ei mitään toimintoja Varmista, että paristo/ladattavat paristot ovat asetettu navat oikeisiin suuntiin ja että ne eivät ole lopussa. Onko paristotaskun kytkin asetettu oikein (esim. asetettu asentoon tavalliset paristot vaikka taskussa olisikin ladattavat paristot)? Onko käsiskanneri päällä, verkkovirta kytketty oikein ja virranvoimakkuus oikea? Onko näppäinlukko aktivoituna? Huono kuuluvuus Varmista antennin kytkentä. Antenni voi olla vaurioitunut. Testaa toista antennia. Mukana tulevaa kumiantennia on ei ole tarkoitettu erittäin heikkoja lähetyksiä varten. Valitse toinen vastaanottopaikka. Onko kohinavaimennin asennettu oikein? Skannaus tai hakua ei pysähdy Ainuttakaan taajuutta ei ole tallennettu muistiin. Skannaus ei käynnisty Kaikki ohjelmoidut kanavat ovat lukittuja (L/O) Onko kohinavaimennin asennettu oikein? Ääntä ei kuulu Tarkasta äänenvoimakkuus. Onko kuulokkeet kytkettynä? Kuulokkeiden ollessa kytkettynä tulee ääni kuulokkeiden kautta ja kaiutin mykistyy automaattisesti. TEHDASASETUKSET Jossain tapauksissa skannerin tekniikka lopettaa toimimasta oikealla tavalla. Näytöllä alkaa näkyä erikoisia ikoneja ja kuvioita. Tämän kaltaisissa tilanteissa voit sammuttaa ja käynnistää skannerin uudelleen. Jos se auta, sulje skanneri ja irrota paristot/verkkovirta ja odota muutaman minuutin ajan, kunnes käynnistät skannerin. Jos yllämainitut toimenpiteet eivät auta, joudut palauttamaan käsiskannerin sen alkuperäisiin tehdasasetuksiin näppäinyhdistelmän avulla. Huomaa, että palauttaessasi käsiskannerin tehdasasetuksiin, kaikki sinun tekemäsi asetukset sekä tallentamasi kanavat katoavat. 1. Aseta uudet ladattavat paristot skanneriin. (muista asettaa kytkin oikeaan asentoon). 2. Sulje skanneri. 3. Paina samanaikaisesti nappeja 2, 9 ja HOLD. 4. Käynnistä skanneri. 5. Clear lukee nyt näytöllä. Jatka nappien painamista kunnes skanneri pitää merkkiäänen ja normaali taajuusnäyttö palautuu näytölle.

11 6. Voit lopettaa nappien painamisen. TEKNISET TIEDOT Kanavien määrä: 200 Muistipaikat: 10 (20 kanavaa/muistipaikka) Hakunopeus muistissa: 50 kanavaa/sekunti Taajuushaku: 60 askelta/sekunti Skannaus/haku -viive: 2 sekuntia Käyttölämpötila: -20 C C (Close Call -10 C C) Teho: maks 490 mw Käyttölämpötila: -20 C C (Close Call -10 C C) Teho: maks 490 mw Sisäänrakennettu kaiutin: 32 ohm, 8 ohm, dynaaminen Virrankäyttö Vastaanotto ilman kohinanvaimenninta: n. 110 ma Vastaanotto, täysi teho: n 310 ma Virranlähteet: 2 x AA paristot/ladattavat NiMH-paristot, 1,2V verkkovirta Antenni: 50 ohm Antenniliitäntä: BNC Kuulokeliitäntä: 3,5 mm Mitat: 68x31,5x115 mm. Paino: n. 165 g (ilman paristoja) Taajuusalue: Taajuusalue MHz Kanavanetäisyys khz Vastaanottoherkkyys 12 db SINAB
