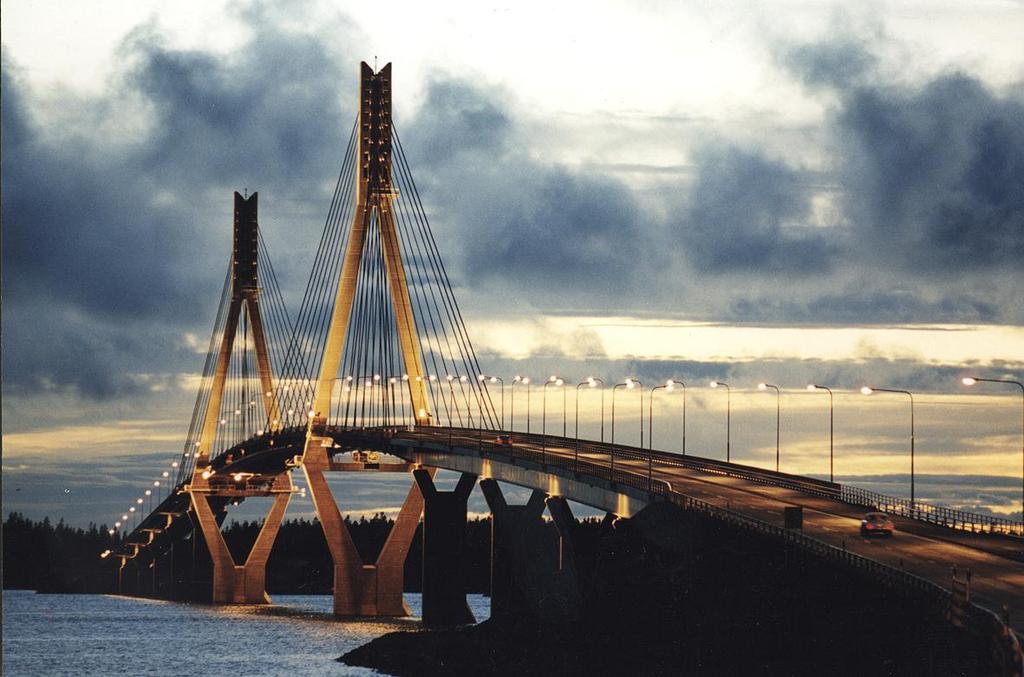

1 TARKKAILUSILLAT KOKEMUKSIA 20 VUODEN SEURANNASTA 1

2 TARKKAILUSILLAT KOKEMUKSIA 20 VUODEN SEURANNASTA Sisältö: Johdanto Aineisto Tulokset Päätelmät 2

3 SILLAT SUOMESSA Liikenneviraston hallinnoimia siltoja oli tieliikenteen käytössä 2417 kiskoliikenteen käytössä Tämän lisäksi lähes yhtä paljon kaupunkien ja kuntien hallinnoimia siltoja 3

4 SILLAT SUOMESSA Liikenneviraston tilastoja 5/2016 4

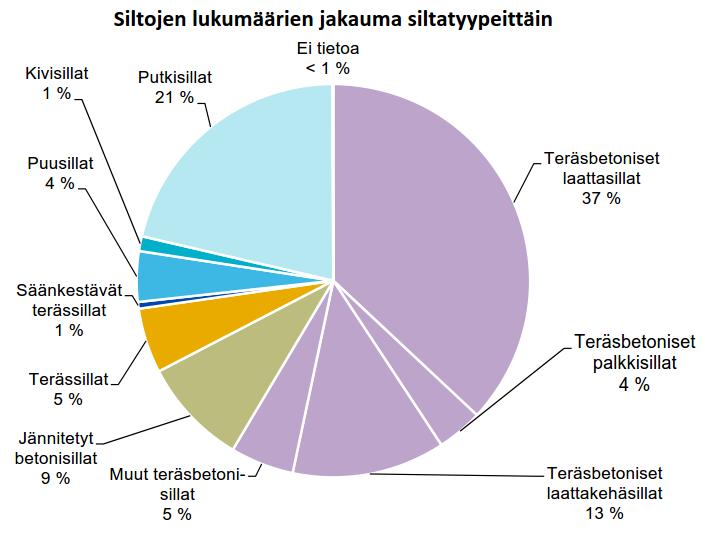

5 SILLAT SUOMESSA Liikenneviraston tilastoja 5/2016 5

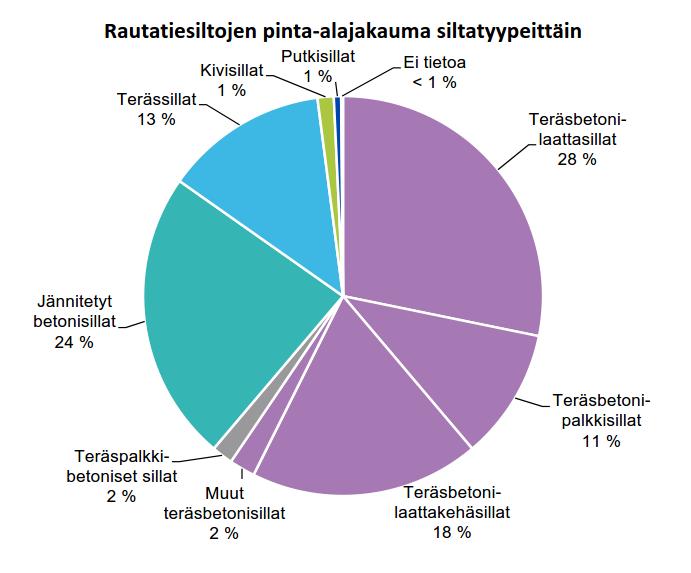

6 SILLAT SUOMESSA 6

7 TARKKAILUSILLAT Tarkkailusillaston tarkoituksena on Muodostaa koko Suomen maantiesillastoa kuvaava otos Tuottaa tietoa siltojen vaurioitumisesta Mahdollistaa siltojen kunnon systemaattista seurantaa Yhteensä tarkkailusiltoja on 125 kpl (tässä tarkastelussa 110, Pohjois-Savo puuttuu) Tarkkailusillasto on kansainvälisesti uniikki, vastaavaa ei ole käytössä muissa maissa 7

TARKKAILUSILLAT U-ELY VAR- ELY HÄME- ELY EPO- ELY OULU LAPPI POS-ELY siltoja 26 19 23 18 10 14 betonisiltoja 13 15

8 TARKKAILUSILLAT U-ELY VAR- ELY HÄME- ELY EPO- ELY OULU LAPPI POS-ELY siltoja betonisiltoja teräs teräsputki vanhin uusin

9 AINEISTO Tutkimusaineisto koostuu tarkkailusiltoihin tehdyistä mittauksista ja havainnoista vuosina Laajennettu yleistarkastus jokaiselle sillalle viiden vuoden välein Mitattuja/havainnoituja asioita Raudoitteiden peitepaksuudet Betonin karbonatisoituminen Kloridien tunkeutuminen betoniin Betonin puristus- ja vetolujuudet Pinnoitteen kalvonpaksuus Silmämääräiset havainnot korroosio- ja rapautumavaurioista sekä liikuntasaumojen vaurioista 9

10 TULOKSET karb. alueella olevia teräksiä [%] U- VAR- ELY ELY HÄME- ELY EPO- ELY OULU LAPPI 1,1 9 1,47 0,68 0,26 1,27 1,83 POS- ELY Raudoitteiden peitepaksuudet kloridien alueella olevia teräksiä (0-20 mm) [%] 5,5 4 7,72 4,4 4,17 9,49 11,93 Kaikkien rakenneosien mittaukset yhdistetty 10

11 TULOKSET Raudoitteiden peitepaksuudet Kaikkien rakenneosien mittaukset yhdistetty 11

12 TULOKSET U-ELY VAR- ELY HÄME- ELY EPO- ELY OULU LAPPI POS- ELY betonin karbonatisoituminen ka [mm] 6,6 7,6 6,2 8 7,1 7,1 k [mm/ a] 1,12 1,00 1,26 1,30 1,42 1,45 keskihajonta 0,93 1,41 1,11 1,29 1,03 0,85 Betonin karbonatisoituminen Mitattu pääasiassa sateelta suojatusta pinnasta Vain yksittäisiä sateelle alttiin pinnan mittauksia karbonatisoituminen on vähäistä ja samaa tasoa koko maassa karbonatisoitumiskertoimen keskihajonta samaa suuruusluokkaa (ja osin jopa suurempi) kuin keskiarvo betonin ja/työn laadussa merkittävää vaihtelua 12

13 TULOKSET Kloridien tunkeutuminen betoniin Mitattu kahdelta eri syvyydeltä, 0-20 mm ja mm 13

14 U-ELY VAR-ELY HÄME EPO OULU LAPPI U-ELY VAR-ELY HÄME EPO OULU LAPPI 14

15 TULOKSET Näkyvät vauriot Vauriot yleensä paikallisia Korreloivat peitepaksuuksien kanssa vain Lapissa Korroosiovaurioissa paljon teräskaiteiden vaurioita Rapautumavaurioita kirjattu todella vähän Etelä-Suomessa paljon ankarammat olosuhteet rapautumiselle 15

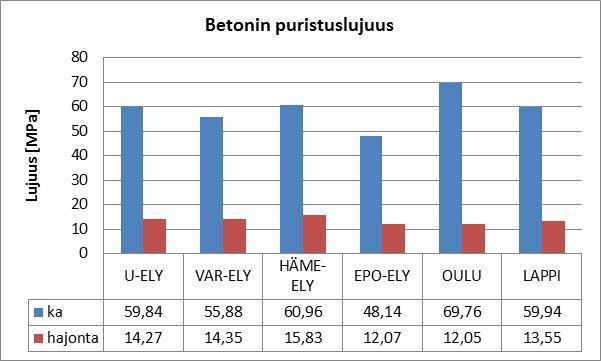

16 TULOKSET Betonin puristuslujuus 16

17 PÄÄTELMÄT Siltojen seurannassa on keskitytty raudoitteiden korroosioon joko karbonatisoitumisesta tai klorideista johtuen Betonin karbonatisoituminen on hidasta eikä muodostu säilyvyyden kannalta ongelmaksi Kloridipitoisuudet ovat paikoin huomattavan korkeita, Etelä-Suomen alueella korkeampia pitoisuuksia kuin pohjoisessa, Varsinais-Suomi muodostaa poikkeuksen Raudoitteiden peitepaksuudet pääosin hyviä, alle 10 mm osuudet hyvin vähäisiä Betonin puristuslujuus on korkea ja samaa tasoa koko maassa Puristuslujuuden ja karbonatisoitumisen suuren hajonnan perusteella betonin ominaisuuksissa on merkittävää paikallista vaihtelua Ei ole otettu uusintanäytteitä samoista silloista Vaurioitumismallien kehitys puutteellista ajallisen tiedon puuttuessa 17

18 KIITOS. KYSYMYKSIÄ? 18
