1 [presentation title] via >Insert >Header & Footer Teollisten tarkastusten erikoismenetelmät - NDT Kiwa Inspecta Jouni Koivumäki Inspecta Oy

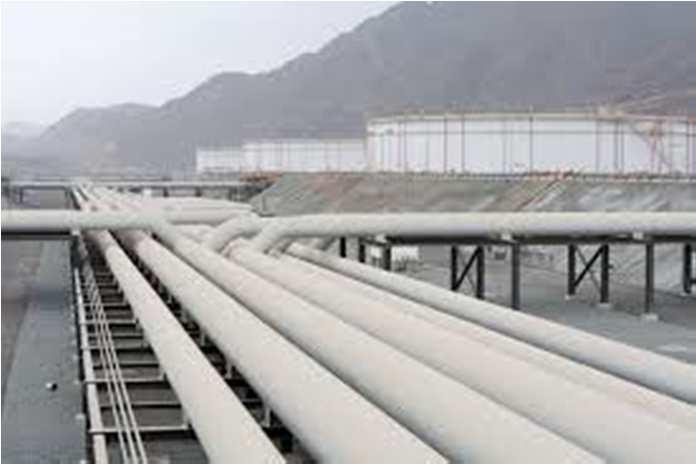

Putkistot GWT (Guided wave) Lähettää ultraääntä putken

sisäpinta ohjaavat aaltoa (guided wave) Muutos

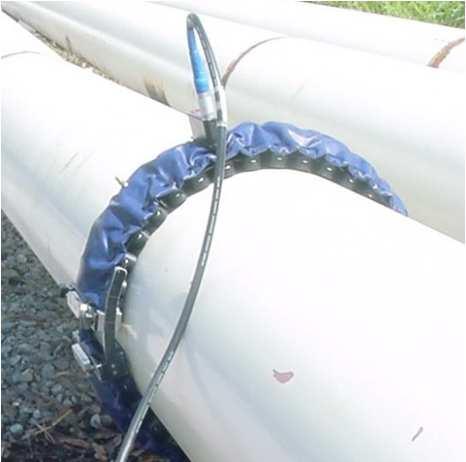

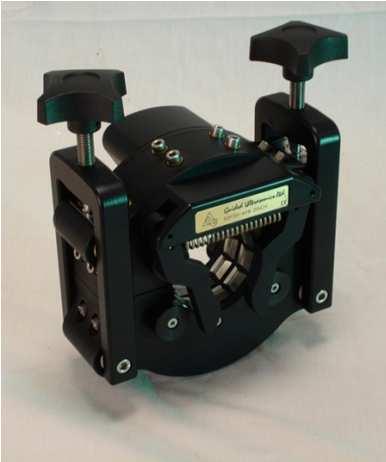

2 Putkistot GWT (Guided wave) Lähettää ultraääntä putken pituussuunnassa molempiin suuntiin, putken ulkoja sisäpinta ohjaavat aaltoa (guided wave) Muutos poikkipinta-alassa aiheuttaa heijastuksen, jonka laite vastaanottaa. Guided wave laitteisto mielletään etsintätyökaluksi. Vian vakavuuden varmistamiseksi tarvitaan täydentäviä menetelmiä: UT ja RT etc. 2

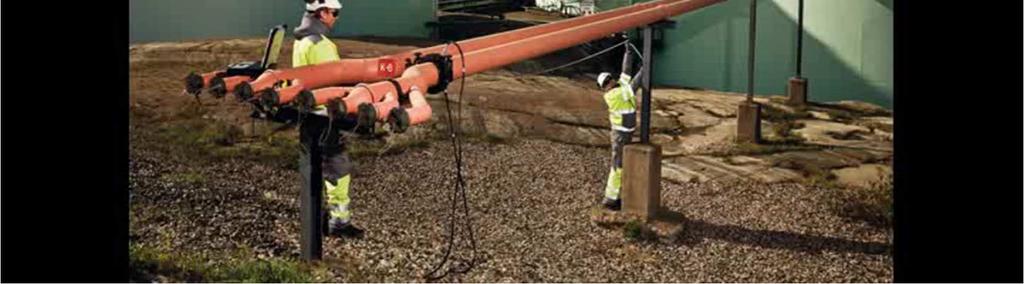

3 Putkistot 3

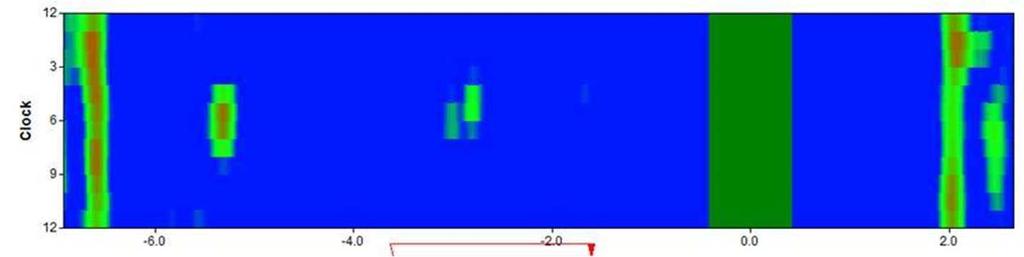

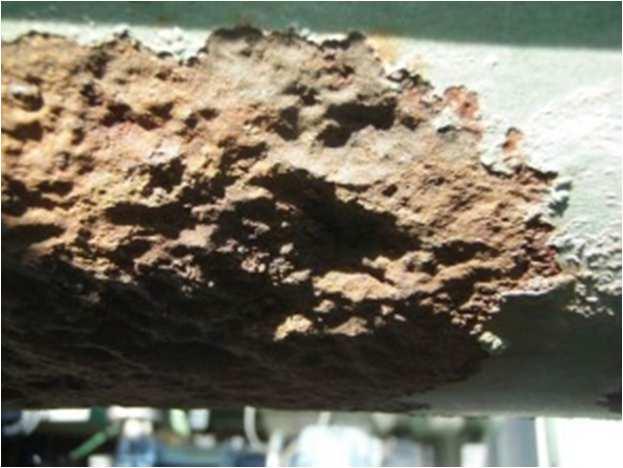

4 Putkistot, GWT data esimerkki 4

Putkistot DDA (Digitaalinen röntgen) Mahdollistaa nopean reaaliaikaisen

Eristeiden poistoa ei tarvitse suorittaa korroosiokuvaukseen.

Osapuolien (Omistaja-NoBo-Valmistaja) hyväksyessä DDA:n käytön voidaan käyttää

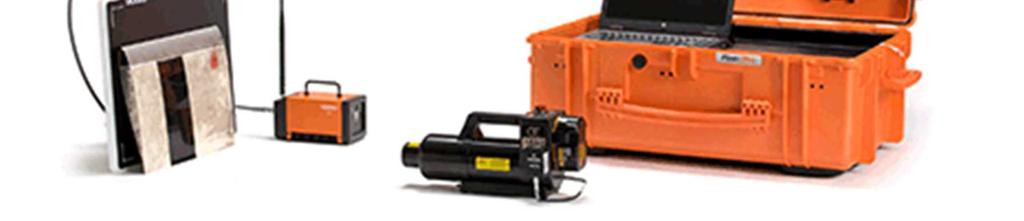

5 Putkistot DDA (Digitaalinen röntgen) Mahdollistaa nopean reaaliaikaisen korroosiokartoituksen putkistoille sekä myös hitsien tarkastamisen. Eristeiden poistoa ei tarvitse suorittaa korroosiokuvaukseen. Monipuoliset mitoitustyökalut käytössä. Osapuolien (Omistaja-NoBo-Valmistaja) hyväksyessä DDA:n käytön voidaan käyttää korjaus ja muutostöiden lisäksi myös uustuotannossa. Standardit ovat päivittyneet ja menetelmää voidaan käyttää laajasti, ilman erillis-sopimuksia. 5

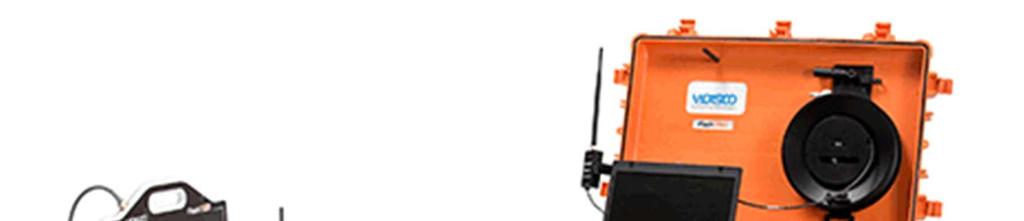

6 Putkistot 6

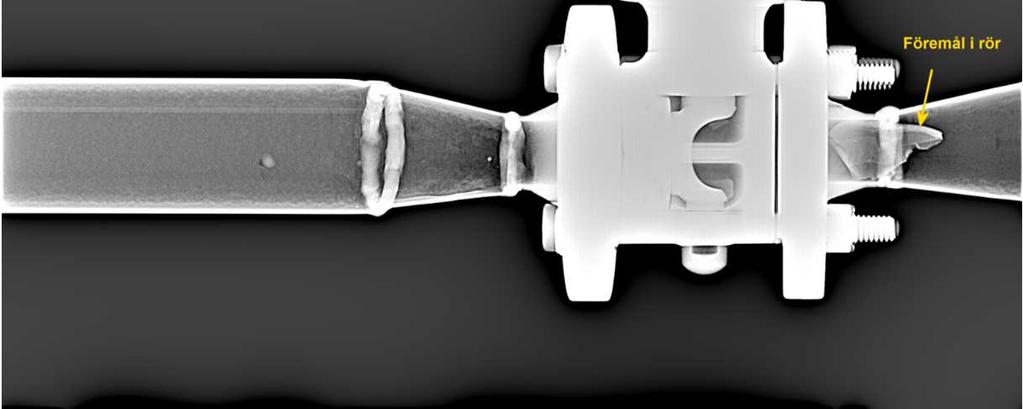

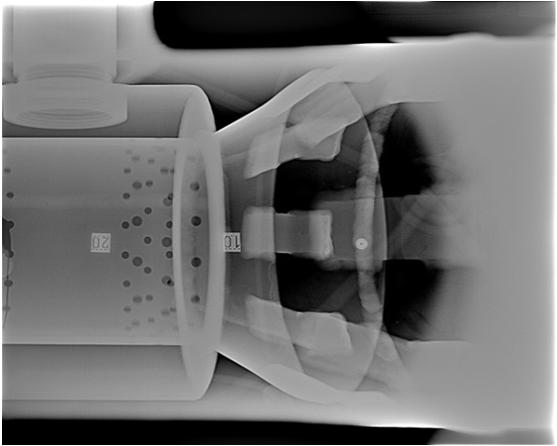

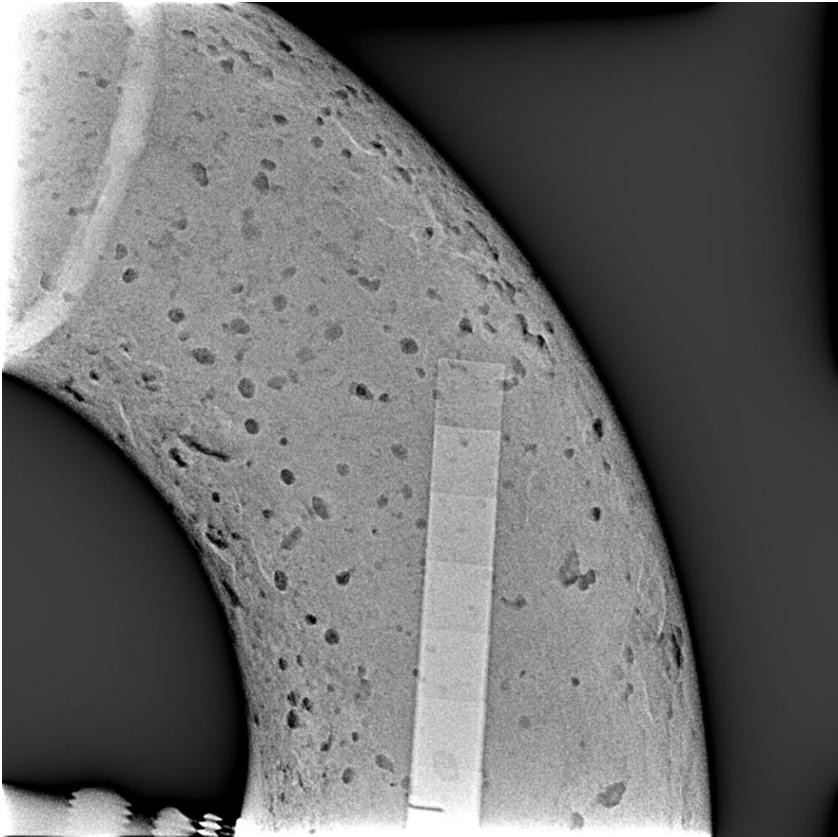

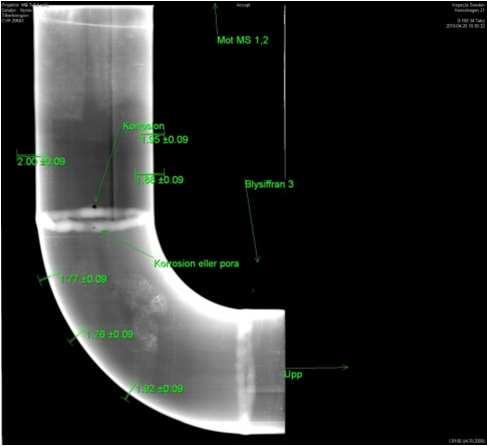

7 Putkistot, DDA esimerkki 7

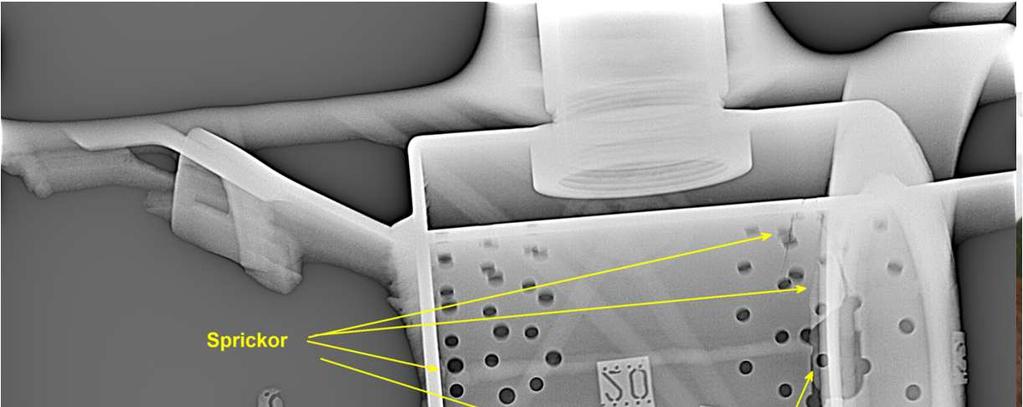

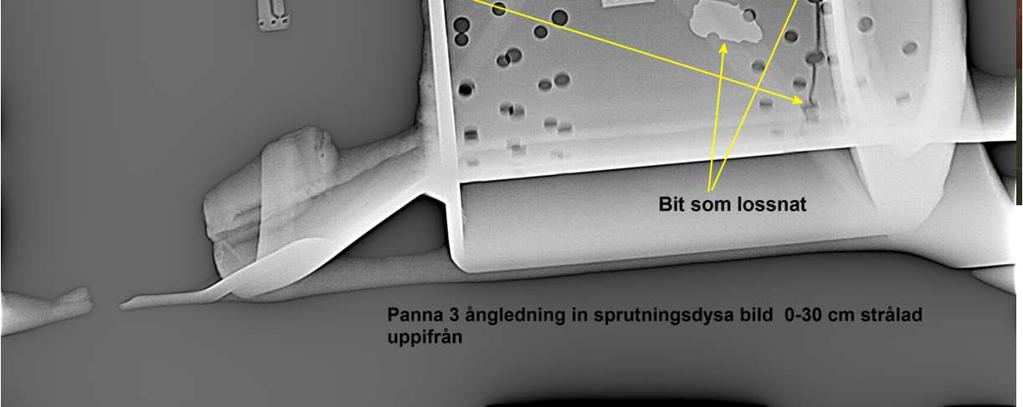

8 Putkistot, DDA esimerkki 8

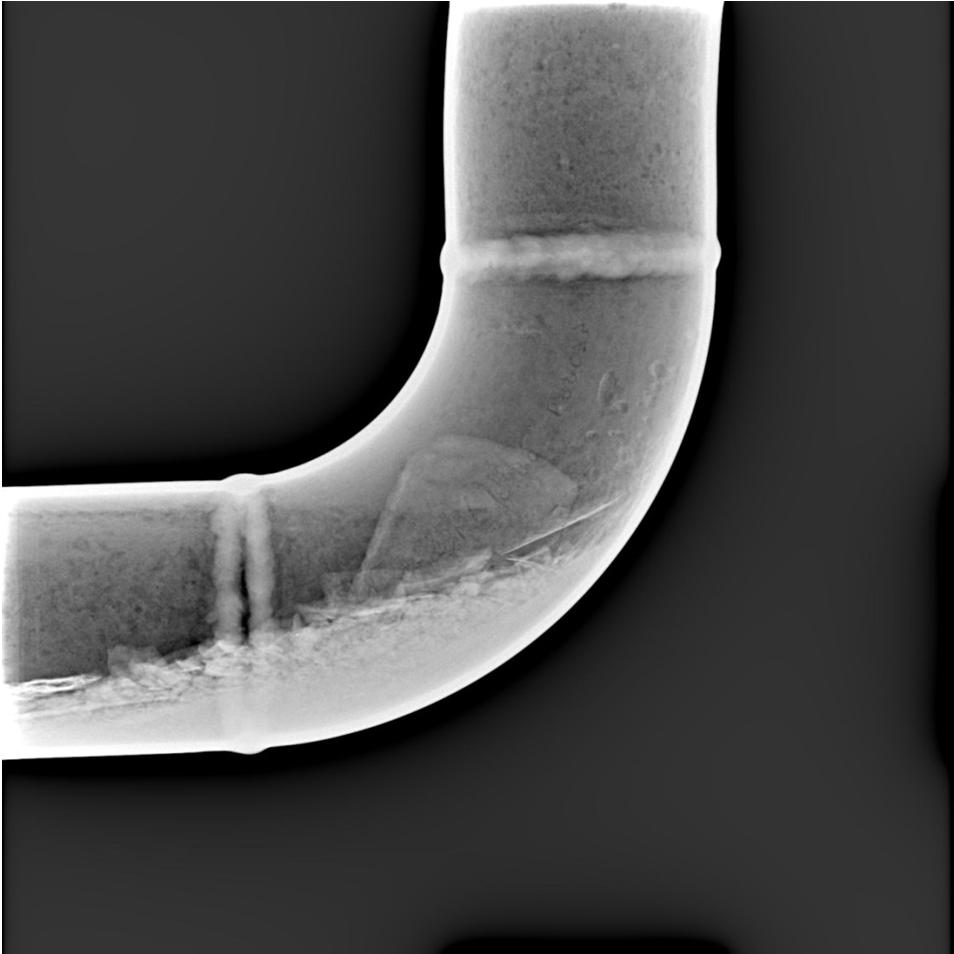

9 Virtaus heikentynyt kohteessa 9

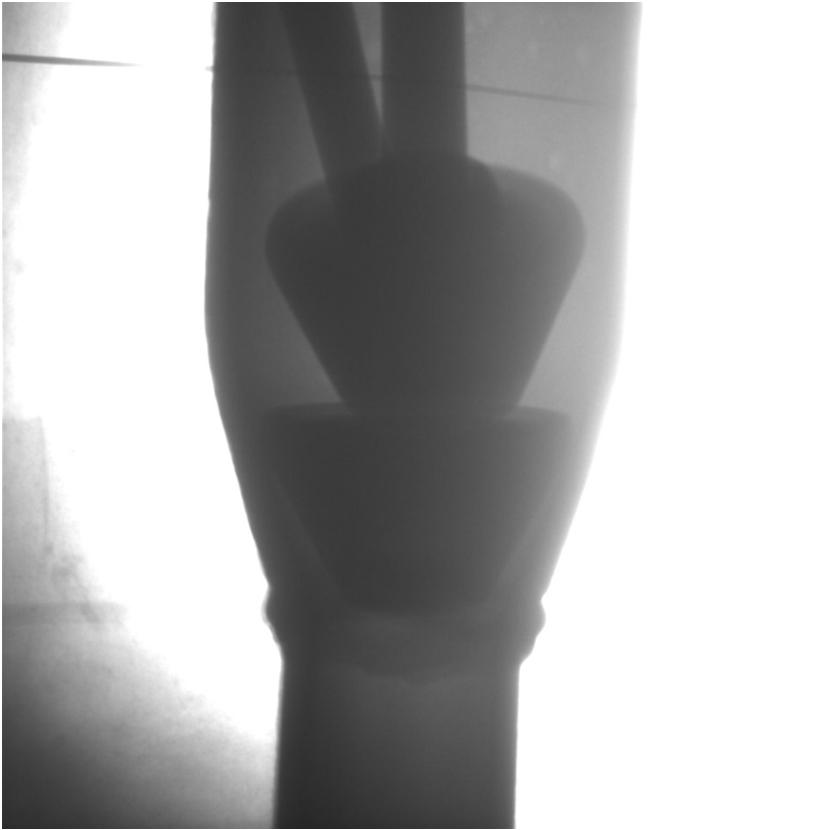

10 Esimerkkejä Kadonneet ventiilin karat Syöpymää 10

materiaalit lämmönsiirrintuubit, keittopintaputket etc.

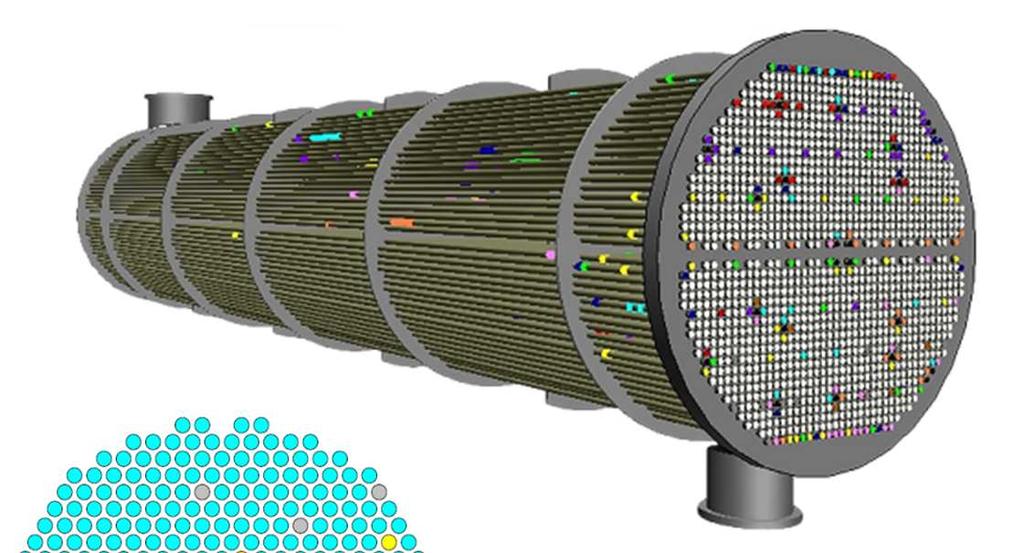

11 Tuubitarkastukset ja pintatarkastukset ET,RFT, MFL Soveltuvat tuubien ja putkien tarkastukseen sisähalkaisija > 10mm RFT, MFL ferromagneettiset ET ei ferromagneettiset materiaalit lämmönsiirrintuubit, keittopintaputket etc. Paras herkkyys vioille, joilla tilavuutta: Eroosio (RFT,ET,MFL) Korroosio (RFT,ET,MFL) Kuluminen (RFT,ET,MFL) Säröt (ET) 11

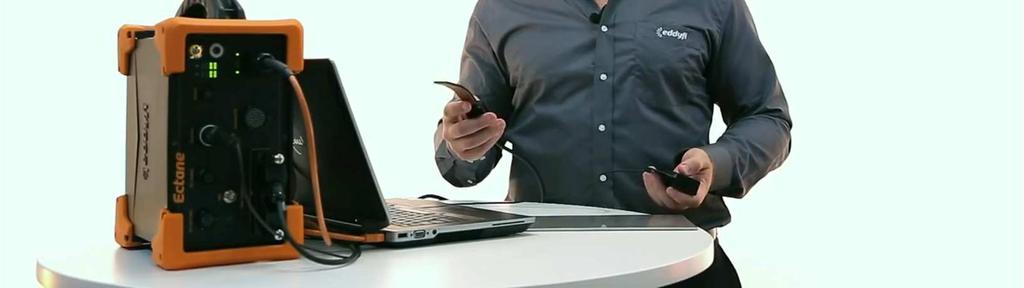

12 Pyörrevirtatarkastus Flex 12

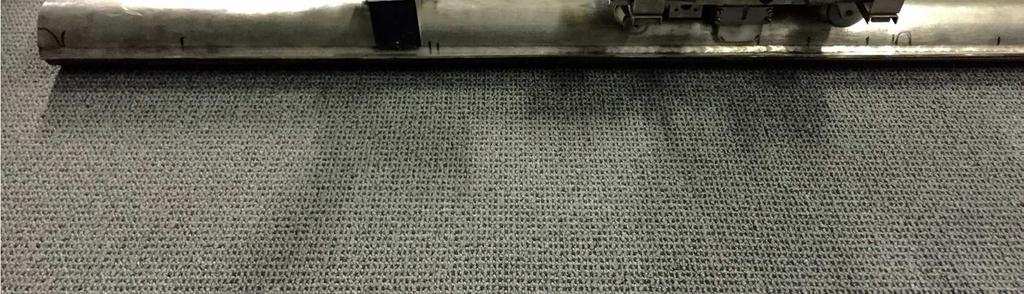

13 Pyörrevirtatarkastus Flex 13

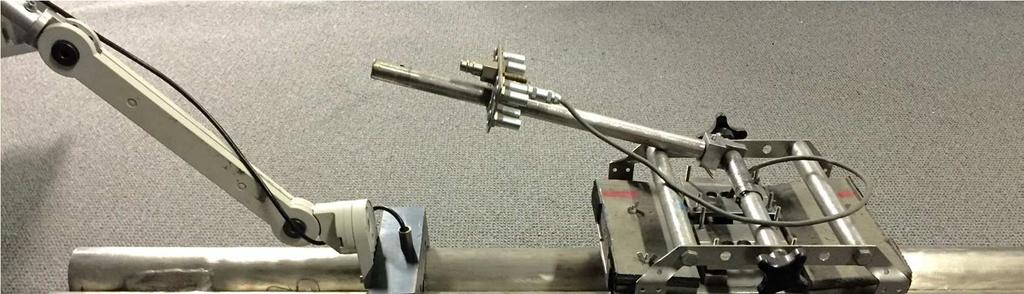

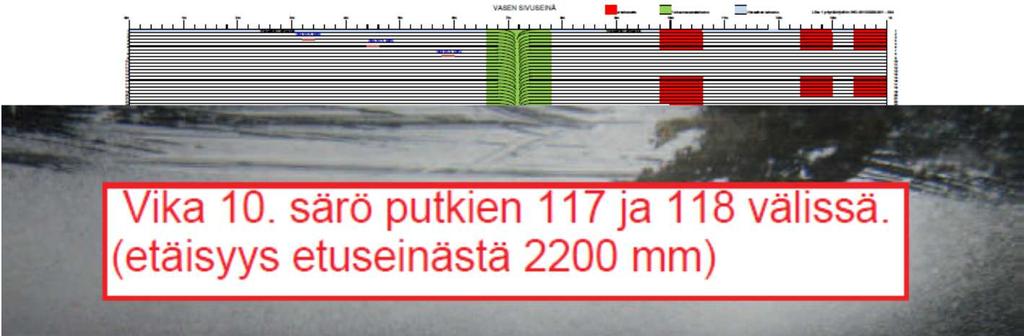

14 Soodakattilan pohjan pyörrevirtatarkastus 14

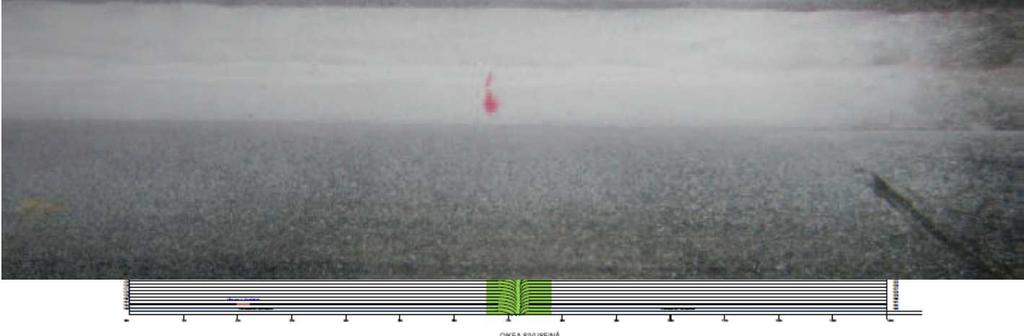

15 Soodakattilan pohjan pyörrevirtatarkastus 15

eliniästä ei ole ollut tietoa 321 tuubia 14

16 Keittopintaputkisto RFT tarkastus Kohdetta ei ole aikaisemmin pystytty tarkastamaan Kunnosta tai eliniästä ei ole ollut tietoa 321 tuubia 14 tunnissa % tarkkuudella näiden putkille kuntoarvio 16

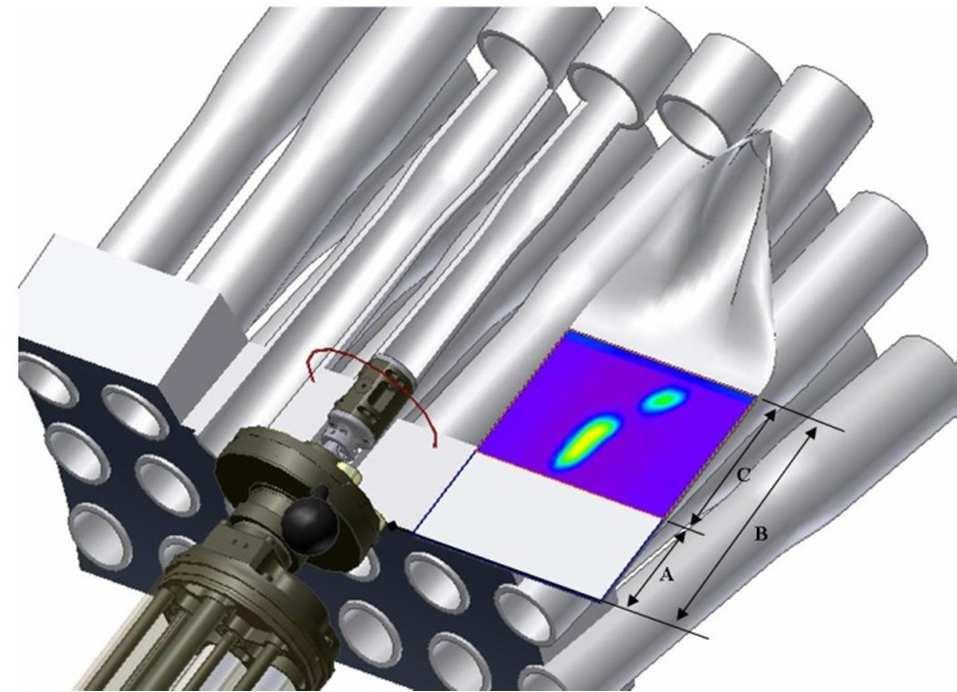

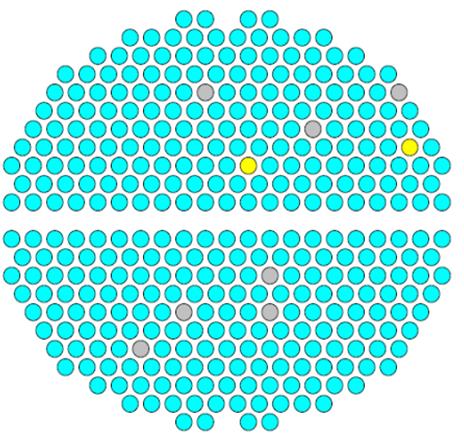

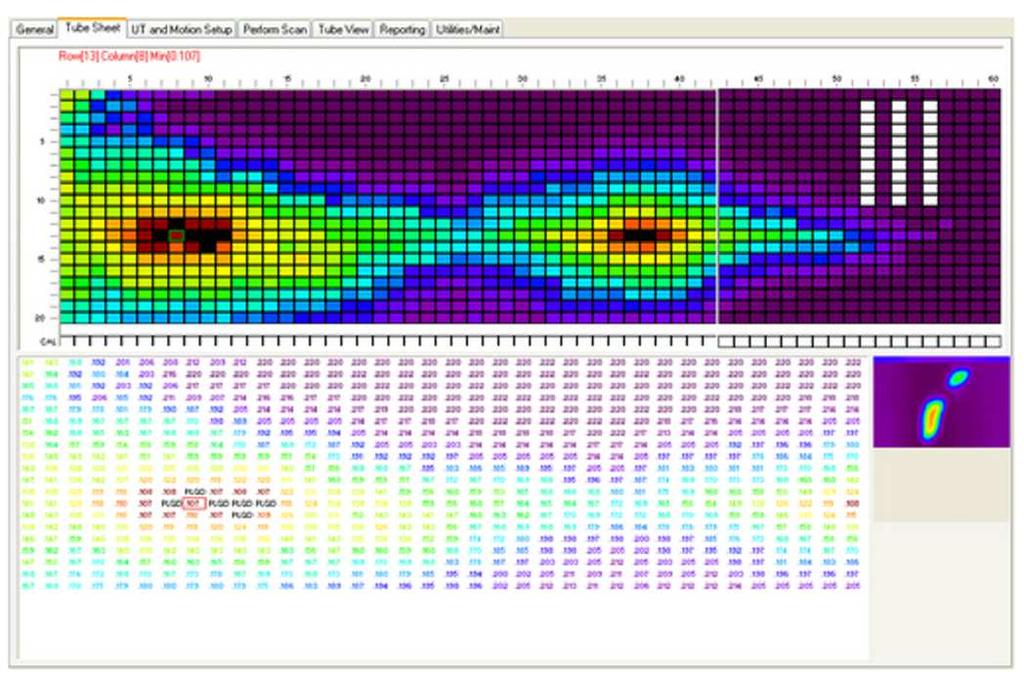

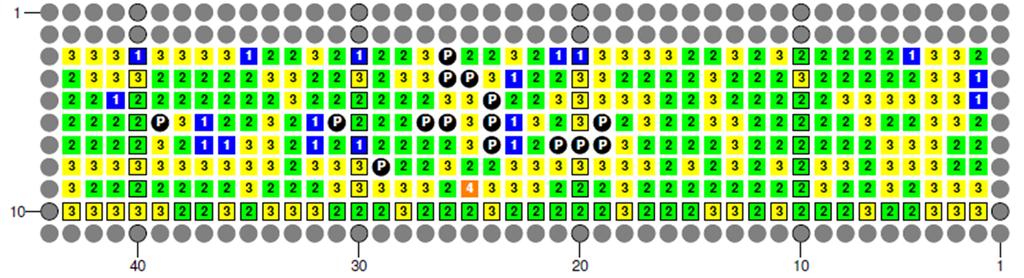

17 Kattilat, Ylä ja alalieriöiden putkilähdöt ensimmäiset 200mm Levityskuva yksittäisestä putkesta tai tuubikartta alueesta 17

Ultraääni siirtyy kappaleeseen vesikytkennän avulla Soveltuu ferriittisille ja ei-ferriittisille

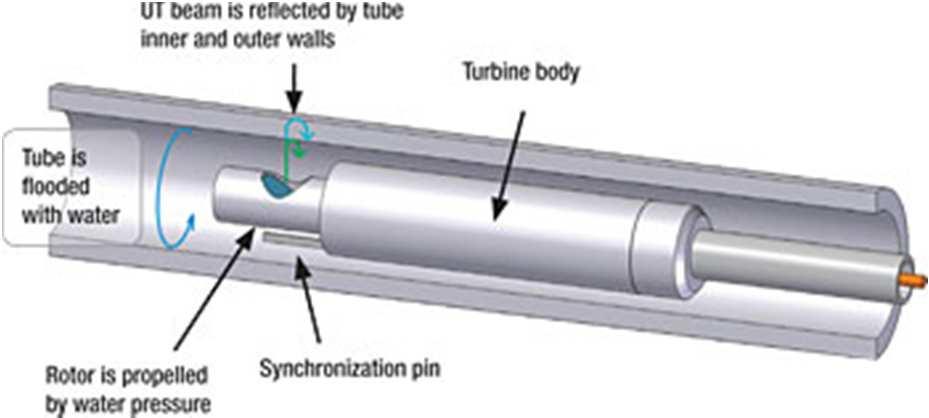

18 Lämmönvaihtimet IRIS Paksuusmittaustekniikka, jossa lähetettävä ääni käännetään peilin avulla kohteeseen. Peilin pyörittäminen tapahtuu syöttämällä vettä turbiinin läpi joka pyörittää peiliä. Ultraääni siirtyy kappaleeseen vesikytkennän avulla Soveltuu ferriittisille ja ei-ferriittisille materiaaleille Havaitaan sisä ja ulkopinnan korroosio, tukilevyn ja putkilevyn alueen korroosio, höyryeroosio, pitting 18

19 Iris tarkastus 19

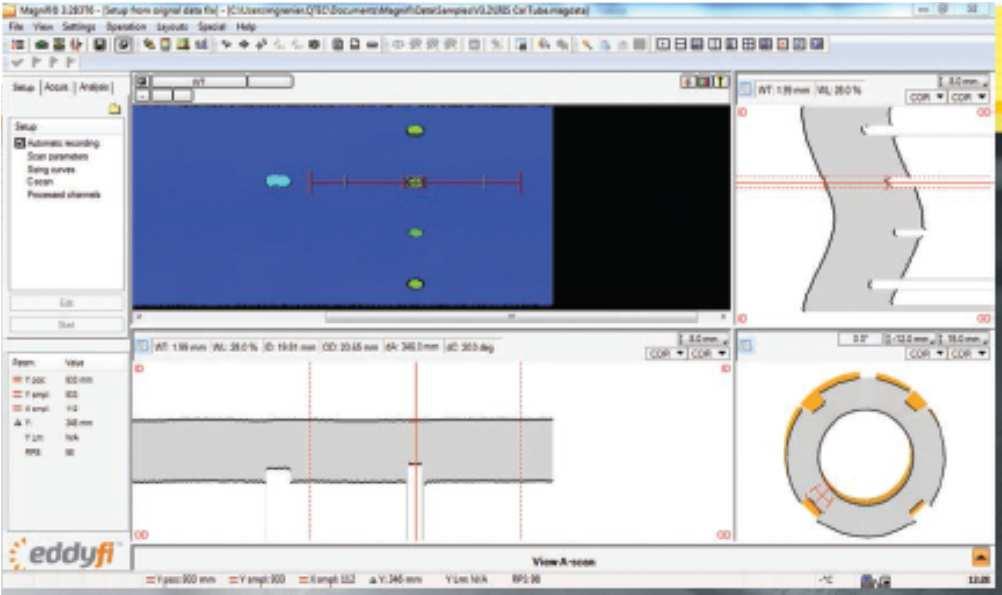

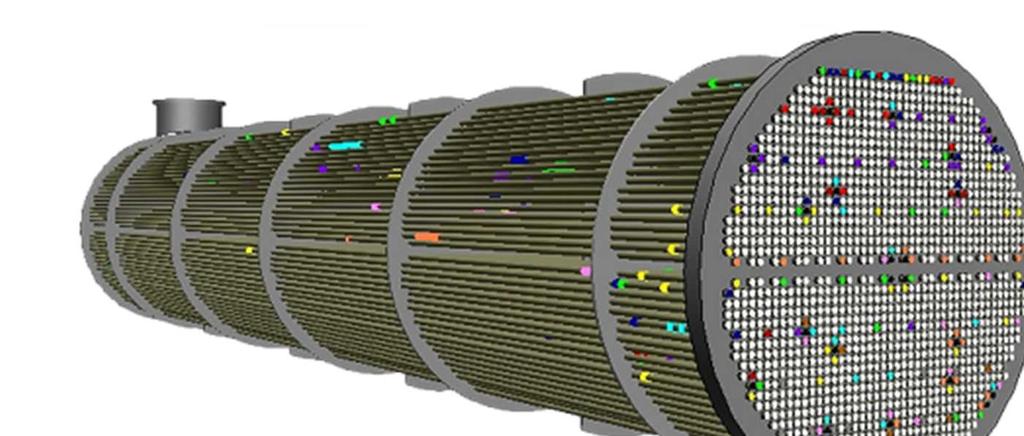

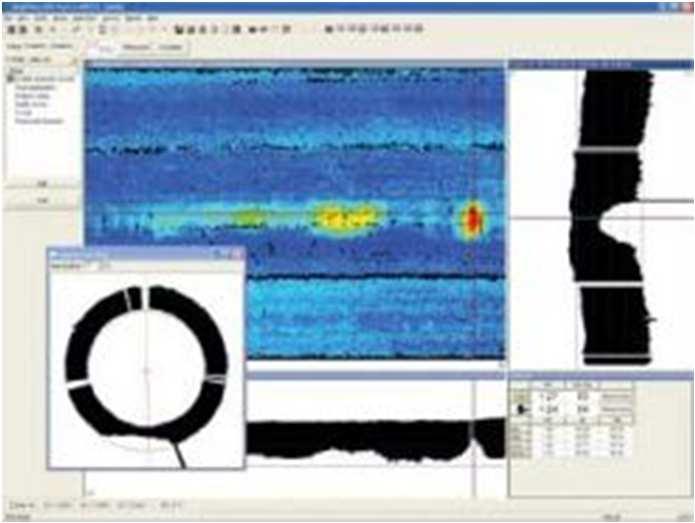

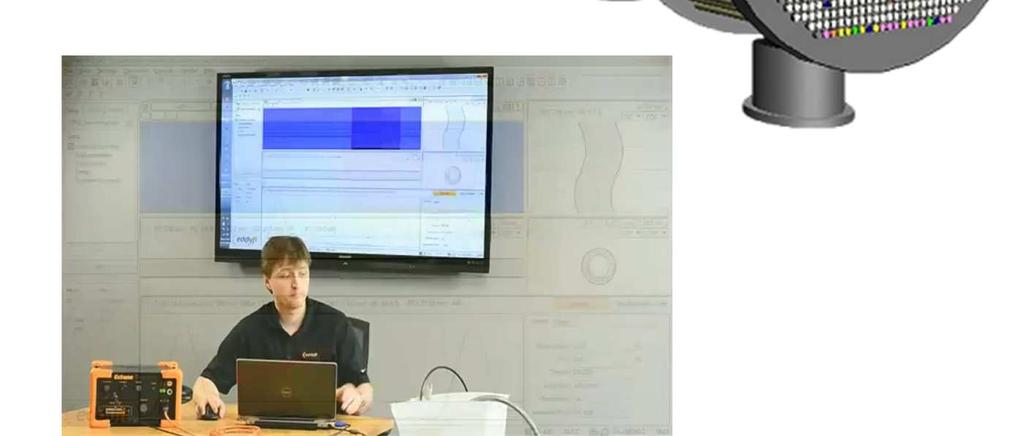

20 Iris tarkastus - data 20

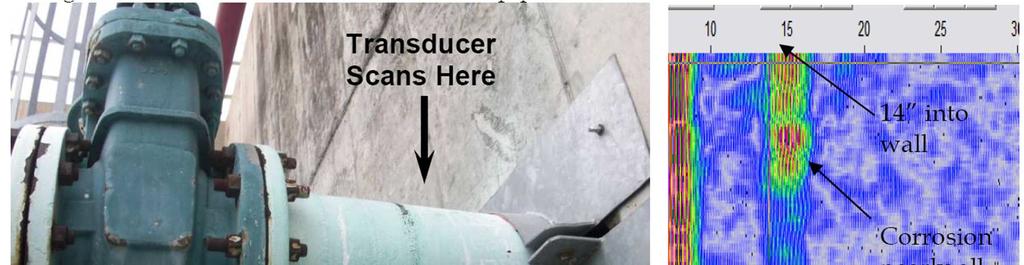

21 EMAT - MRUT 21

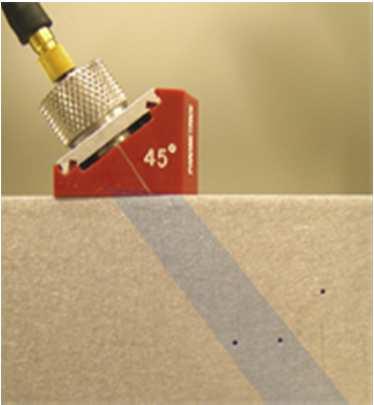

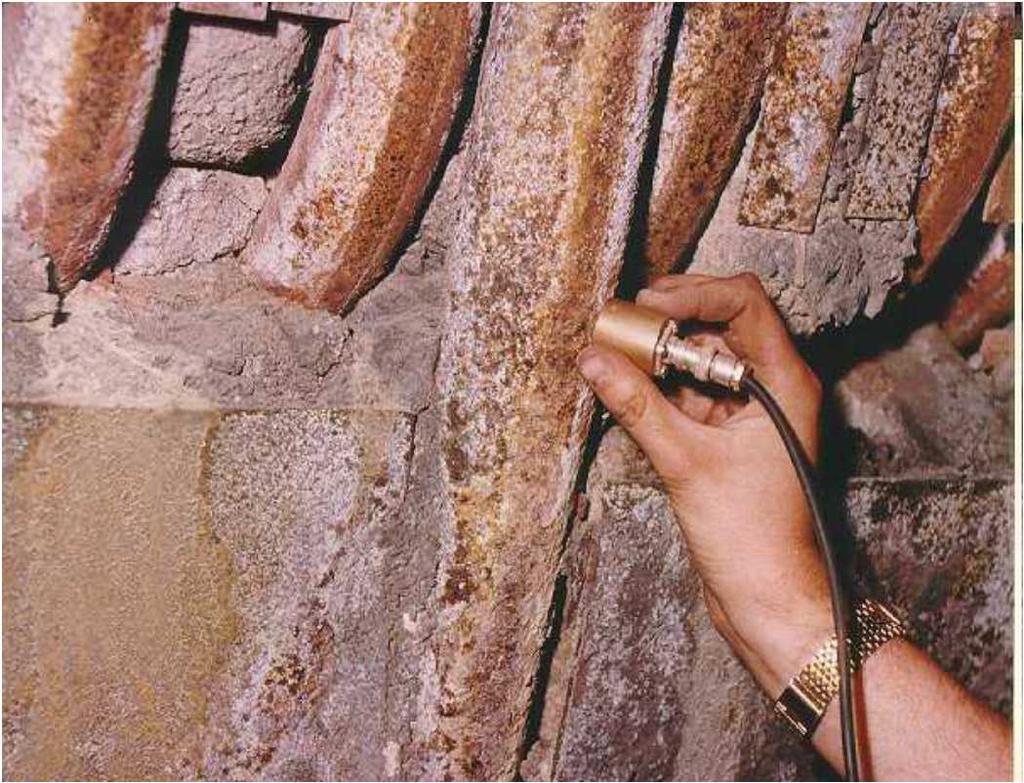

22 EMAT - Paksuusmittaus Soveltuu kaikille sähköä johtaville materiaaleille Pulssi-kaiku-tekniikka Käytetään yleensä poikittaisaaltoa paremman tarkkuuden takia etenkin ohuilla ainepaksuuksilla Soveltuu myös pinnoitetuille, likaisille ja karheille pinnoille Laaja lämpötila-alue 22

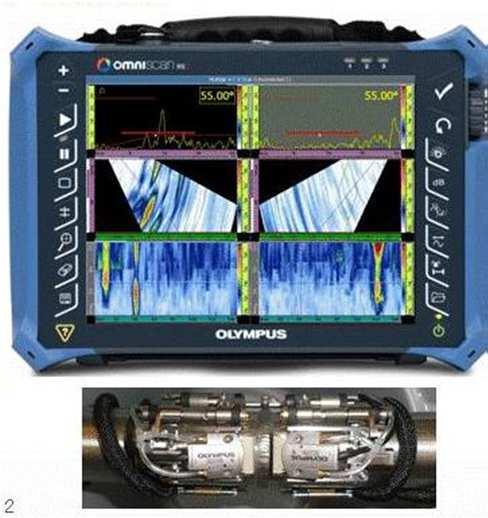

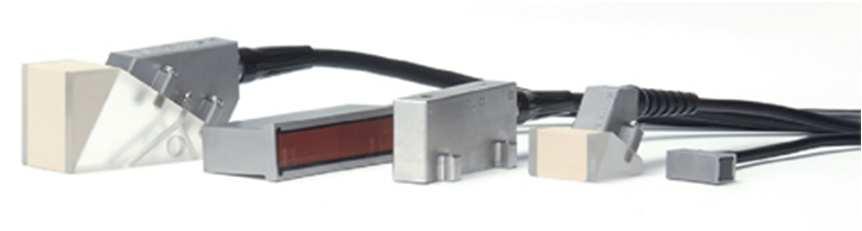

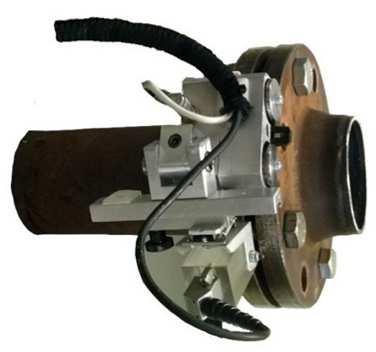

23 Vaiheistettu ultraääni PhasedArray Merkittävin eroavuus tavanomaisen ja vaiheistetun tekniikan välillä on äänikeilan muodon muokkaamisen mahdollisuus, sekä elementtien lukumäärä Äänikeilan muotoilun mahdollisuus ja tarkastustiedon tallentaminen lisäävät virheiden havaitsemistodennäköisyyttä 23

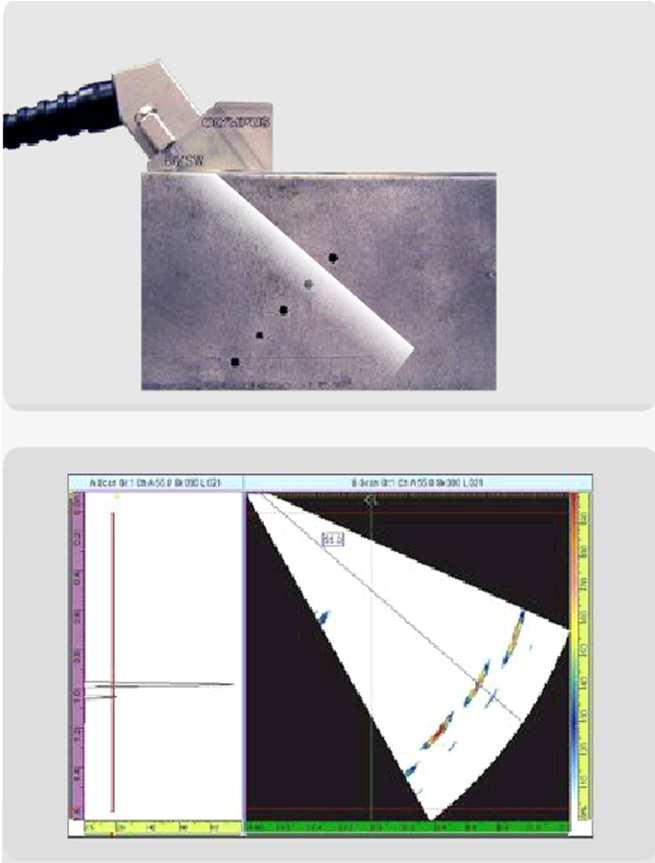

24 Vaiheistettu ultraääni, perustiedot 24

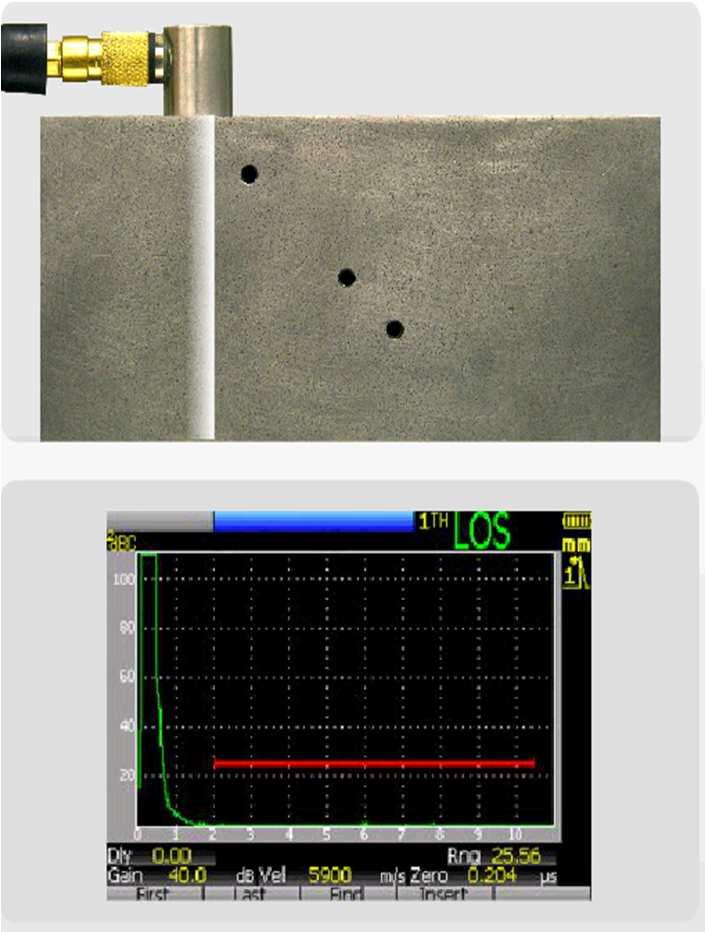

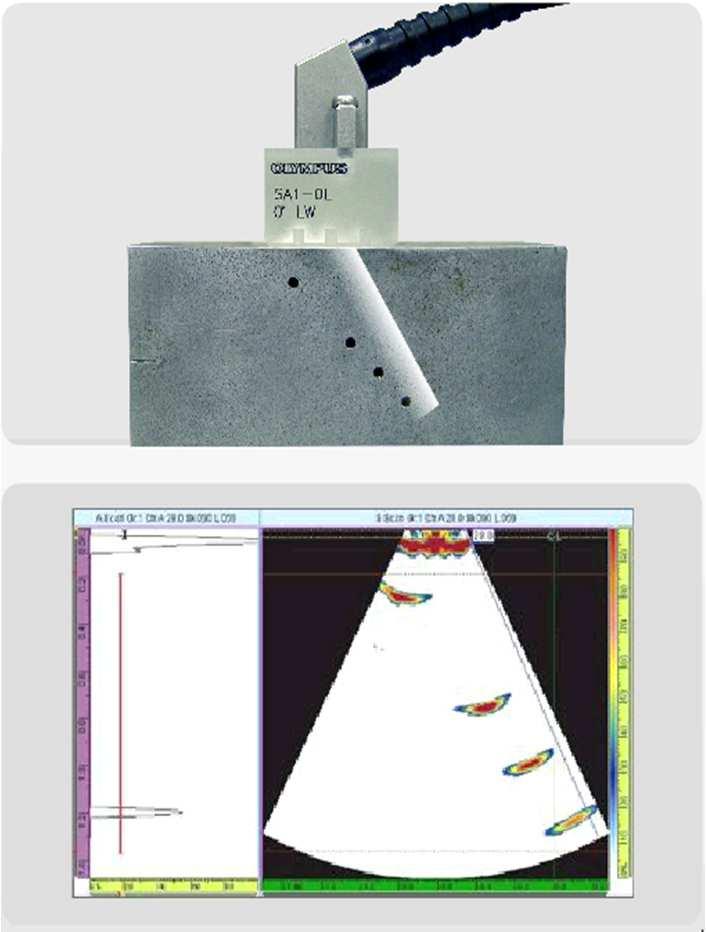

25 Vaiheistettu ultraääni, perustiedot 25

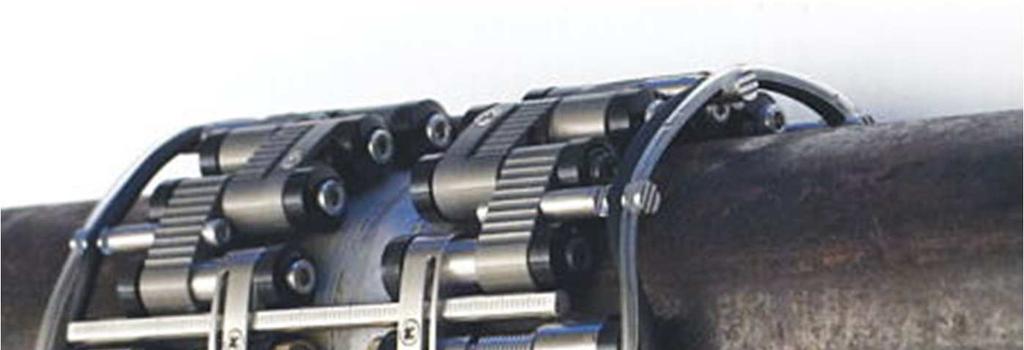

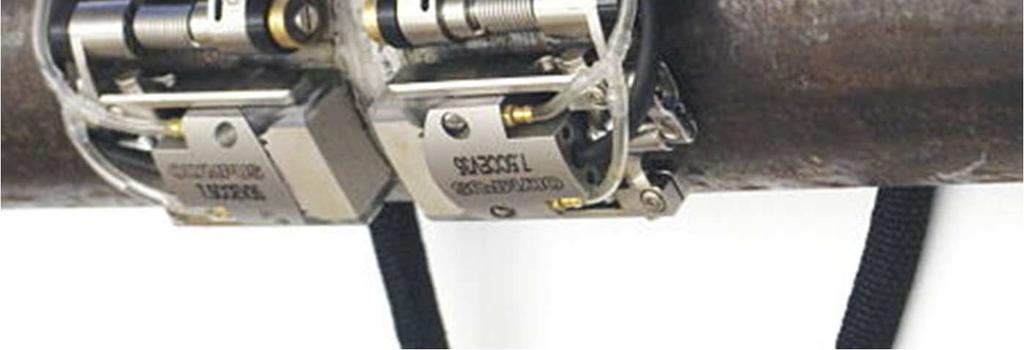

26 Cobra skanneri putkille D 21mm 114mm 26

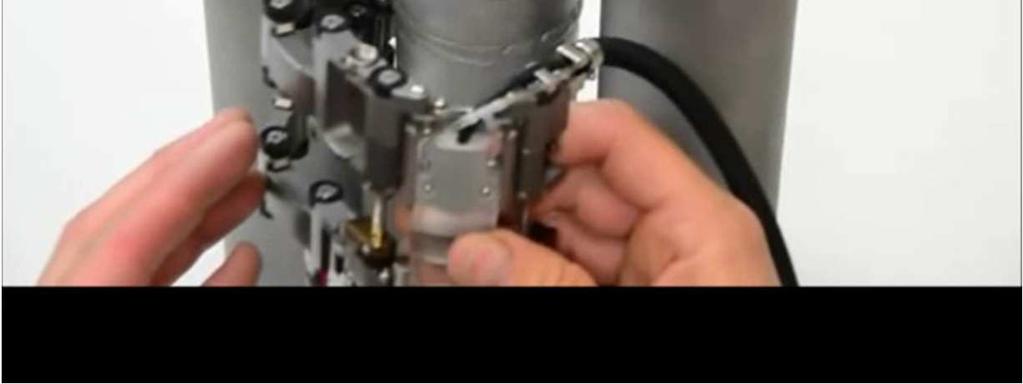

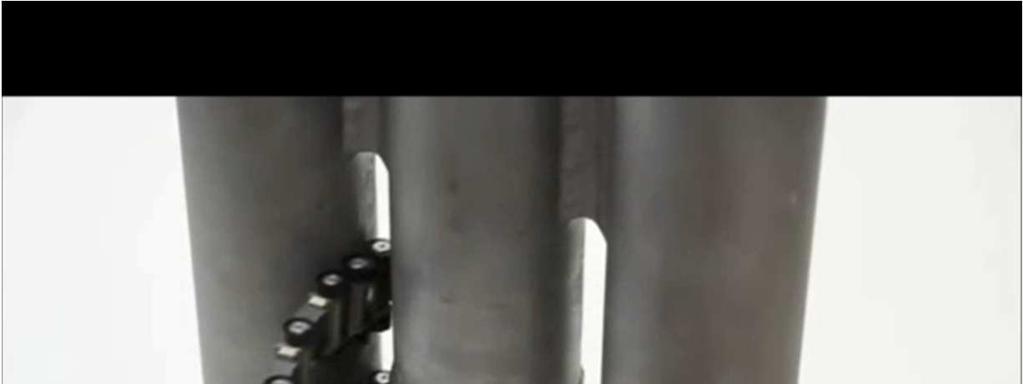

27 Cobra skanneri 27

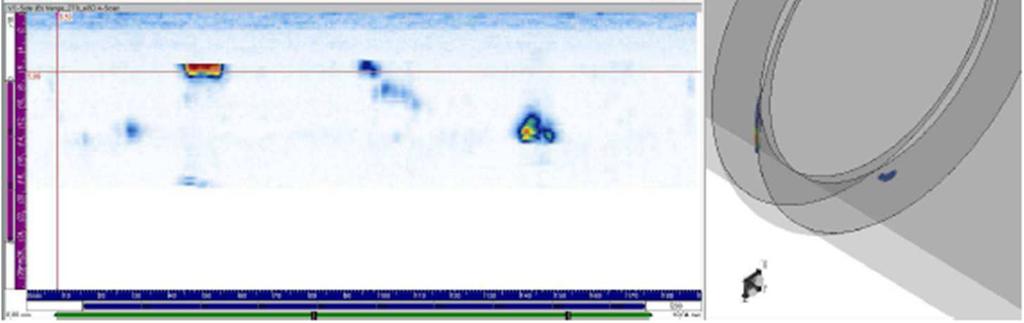

28 Tulistinputki tarkastusdata vietynä 3D malliin 28

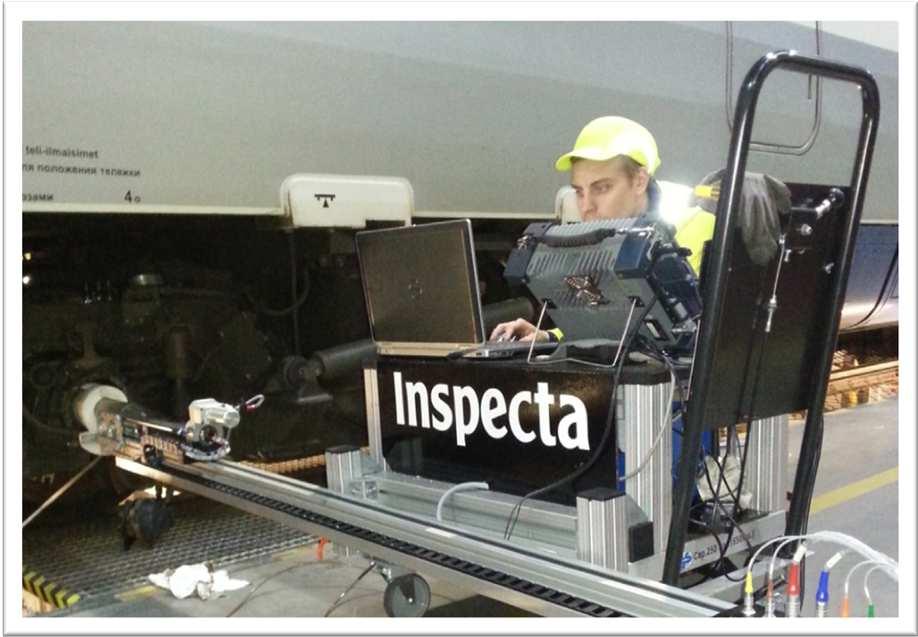

29 Onttojen juna-akseleiden tarkastus Nostopöytä akseliskannerille: Säädettävä korkeus erijunatyypeille Tila PAUT laitteistolle Kykentäainepumppu 29

30 Keinotekoisten vikojen sijainti 30

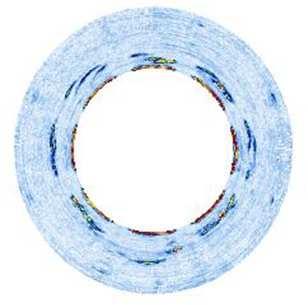

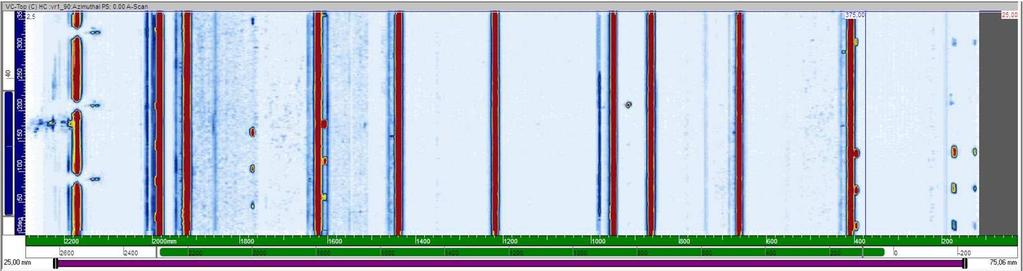

31 Onttojen juna-akseleiden tarkastus Kaikki kipinätyöstöt haivaittu, S/N suhde erinomainen 31

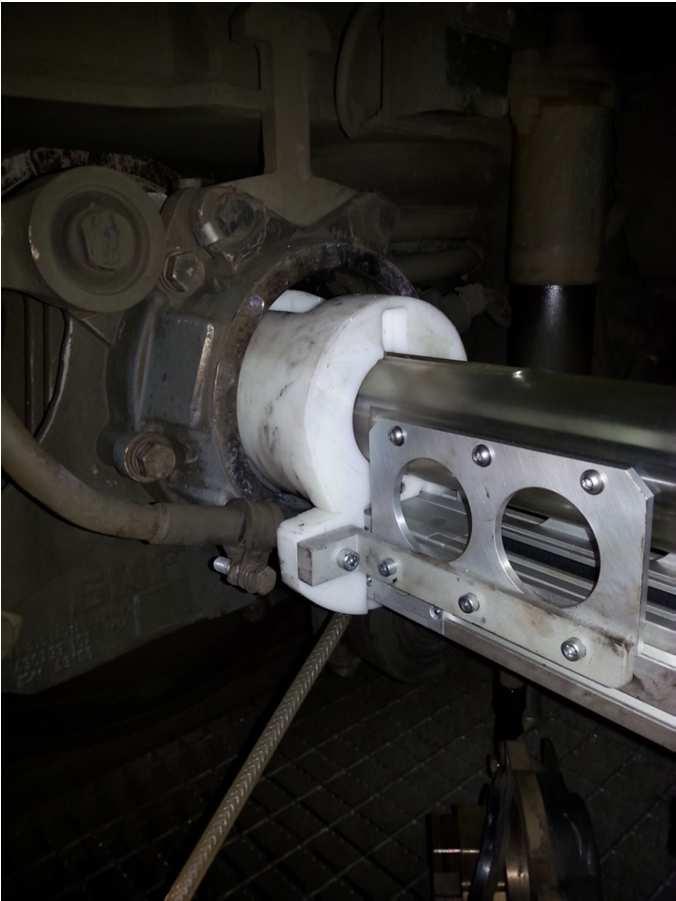

32 Onttojen juna-akseleiden tarkastus Tarkastus: Tarkastus suoritetaan akselin ollessa paikallaan Ainoastaan päätylaippa avataan Skannausaika n. 15 min / akseli 32

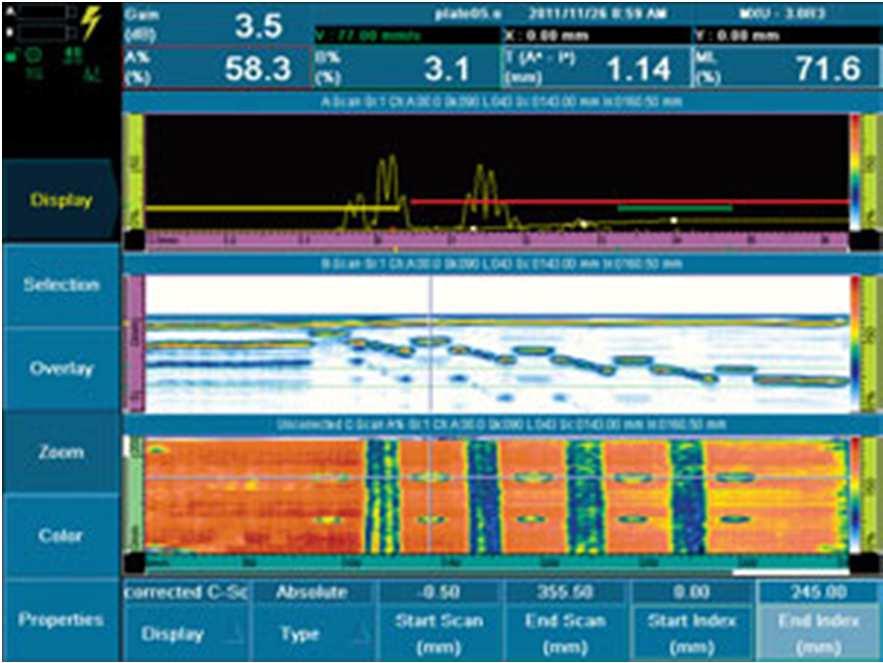

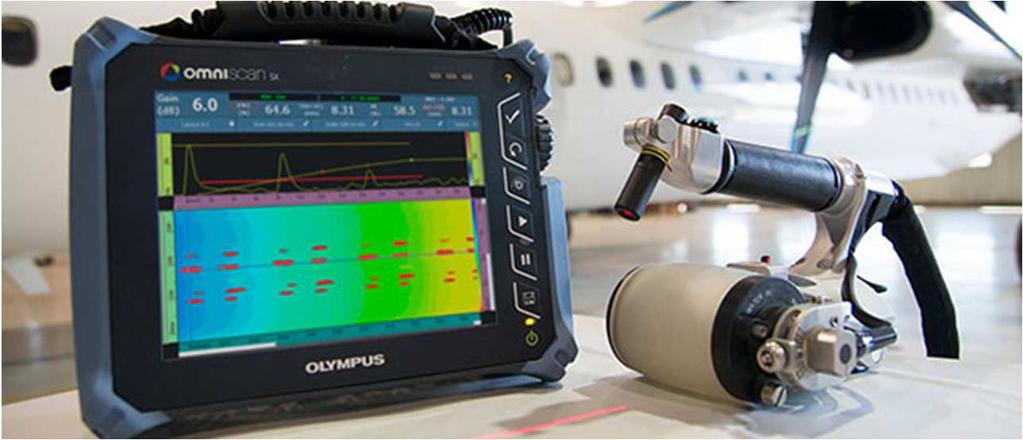

33 Vaiheistettu ultraääni Korroosiokartoitus 33

Säiliöt Crawler paksuusmittaus Järjestelmän avulla saadaan nopeasti mitattua aina

100%:sesti jokaisen mittalinjan kohdalta.

säiliön alareunasta yläreunaan jos säiliön korkeus on 20m.

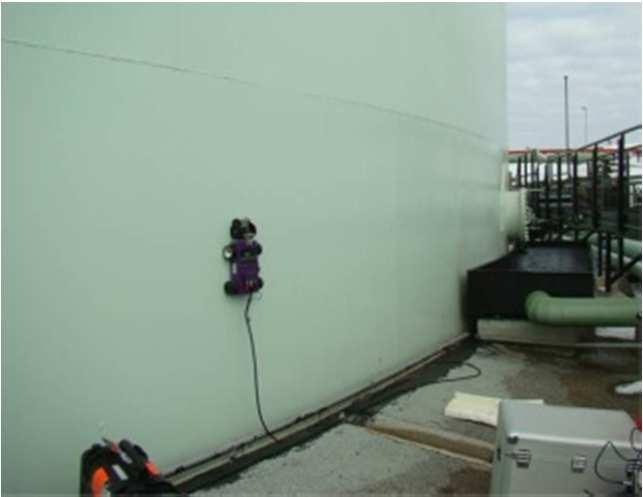

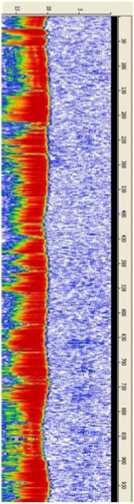

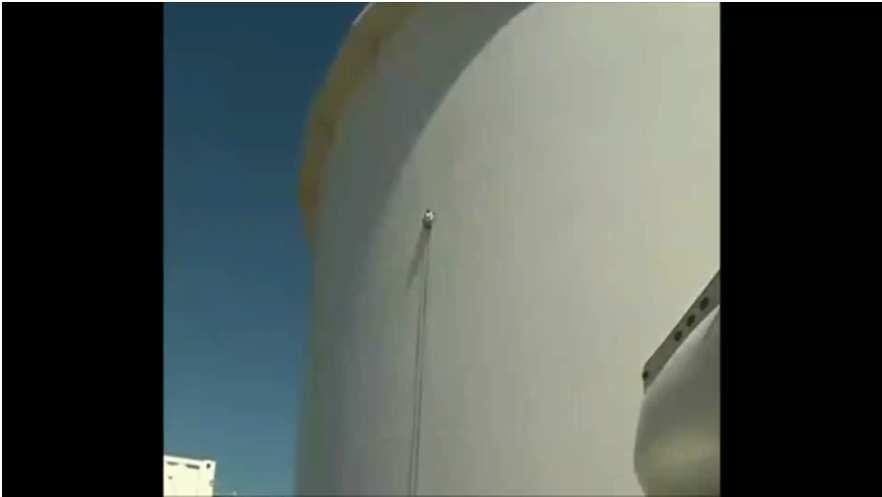

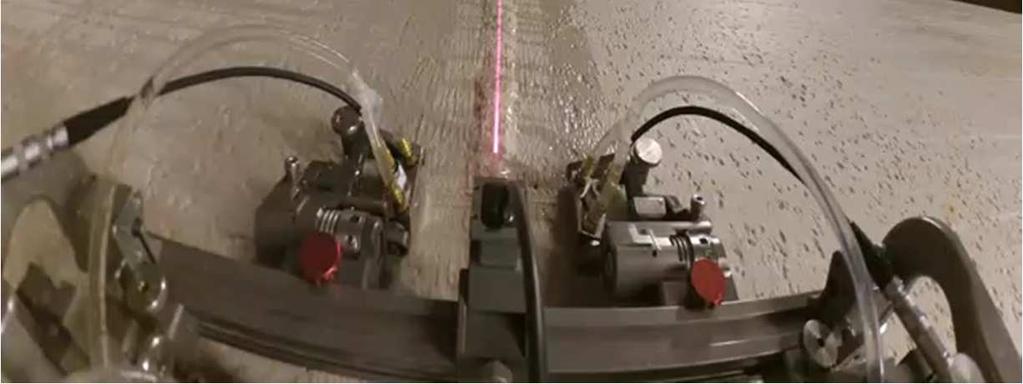

34 Säiliöt Crawler paksuusmittaus Järjestelmän avulla saadaan nopeasti mitattua aina 50m korkean varastosäiliön levyjen kunto alareunasta ylimpään rakennelevyyn 100%:sesti jokaisen mittalinjan kohdalta. Tämä vastaa perinteisellä paksuusmittauksella tehtynä noin mittapistettä säiliön alareunasta yläreunaan jos säiliön korkeus on 20m. Korvaa perinteisen paksuusmittauksen ja lisää käyttöön B- ja A-kuvan, tietokoneohjelmiston analyysityökalut ja tallennuksen, sekä kuljetun matkan paikkatiedon 34

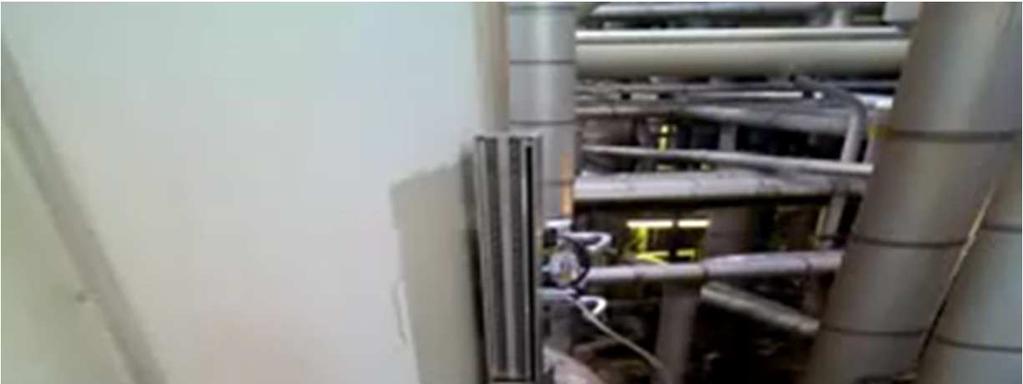

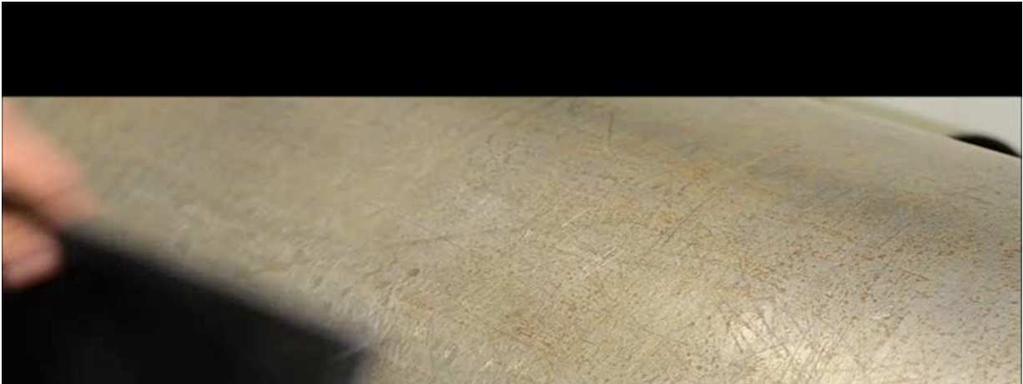

35 Kauko-ohjatut skannerit 35

36 Kauko-ohjatut skannerit 36

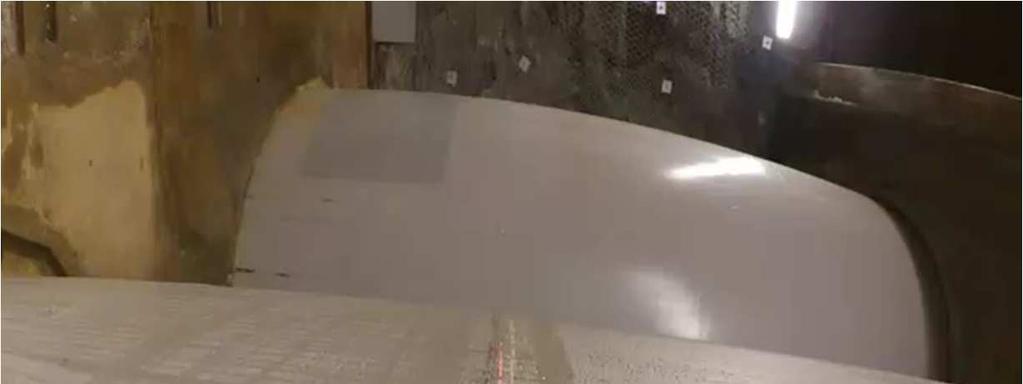

37 Kauko-ohjatut skannerit 37

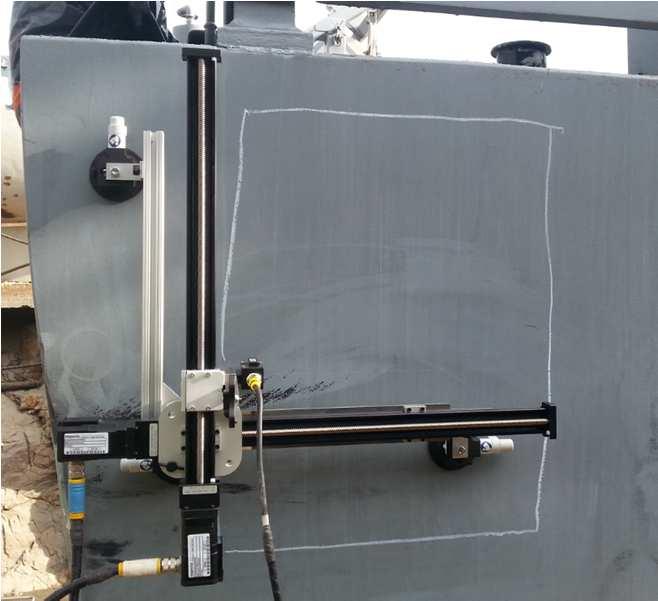

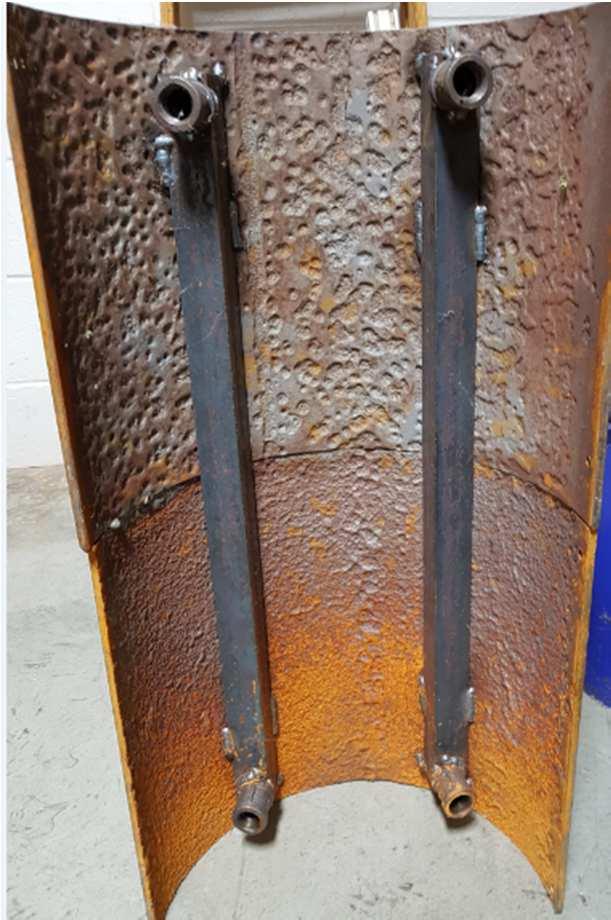

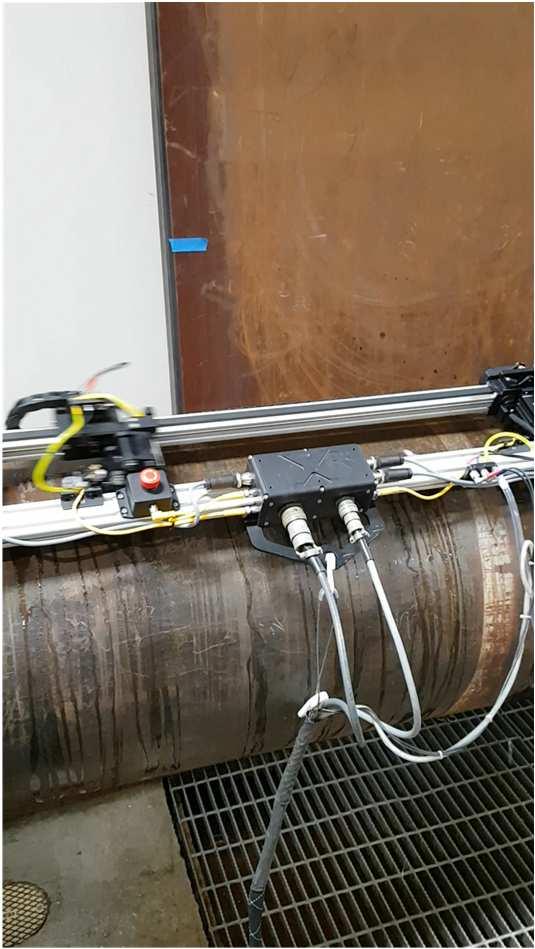

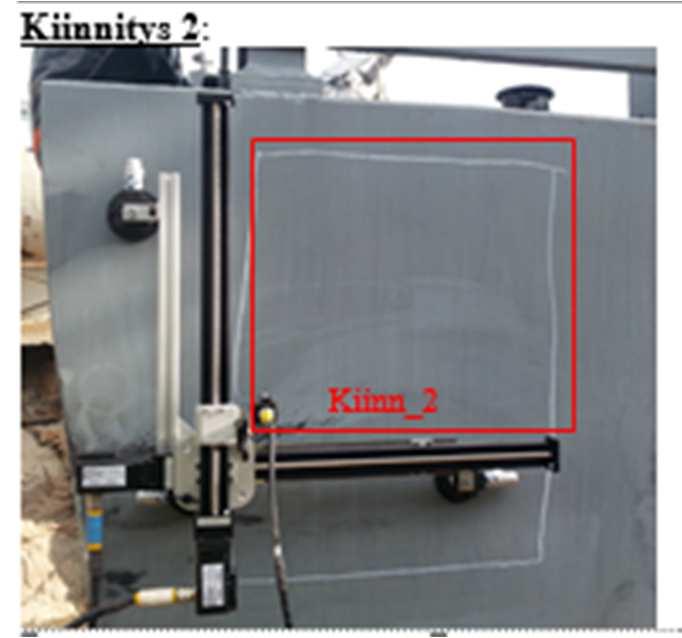

38 Korroosiokartoitus säiliöille ja putkistoille Kauko-ohjattavat rasteri skannerit 38

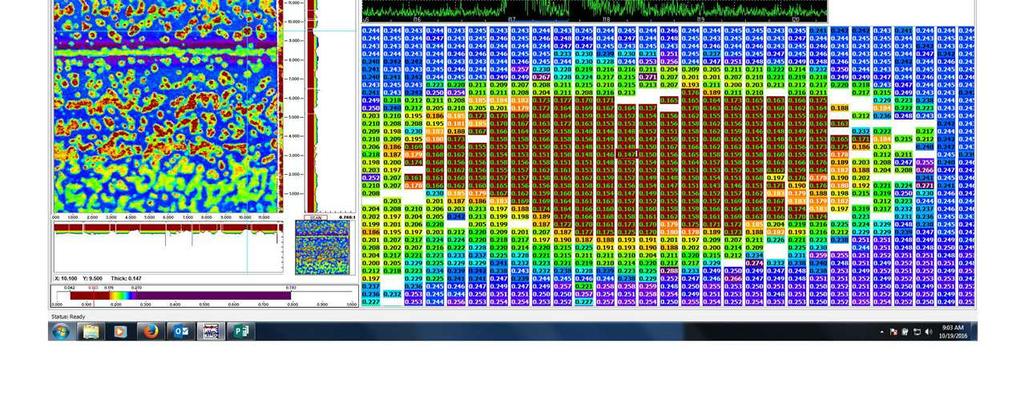

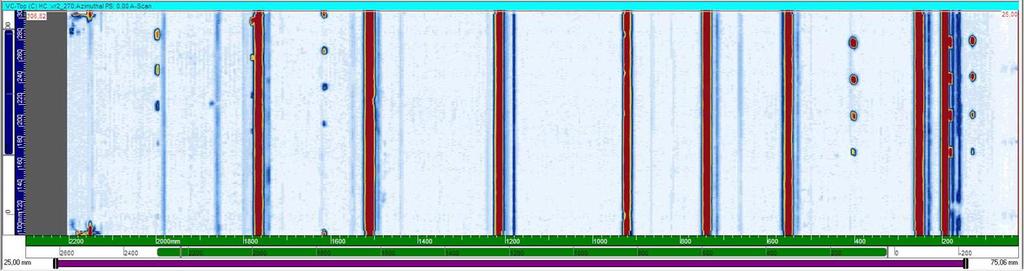

39 Data skannatusta putkesta 39

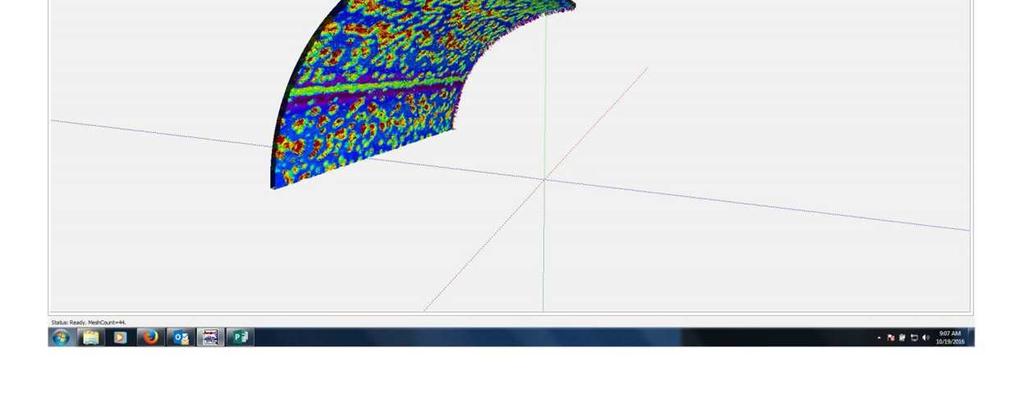

40 Data esitystapoja on useita 40

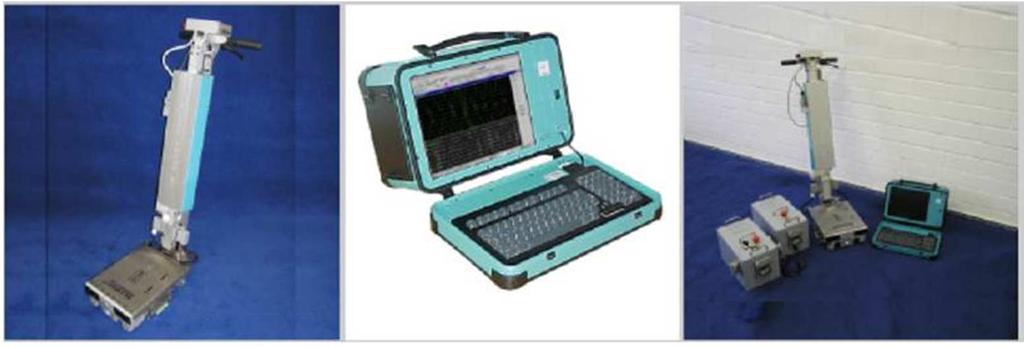

41 Säiliöt SLOFEC pohjanskannaus Ko. laitteisto säiliön pohjalevyjen tarkastukseen Soveltuu ferromagneettisille sekä ei-ferromagneettisille materiaaleille Koko ainevahvuuden tarkastus laitteistolla 15 mm levynpaksuuteen asti Tarkastus ei-metallisten, jopa 10 mm paksujen, pinnoitteiden läpi Korroosiovaurioiden havaitseminen, syvyys % seinämänvahvuudesta 41

Säiliöt, esimerkkitapaus Tilavuus 62 000m3

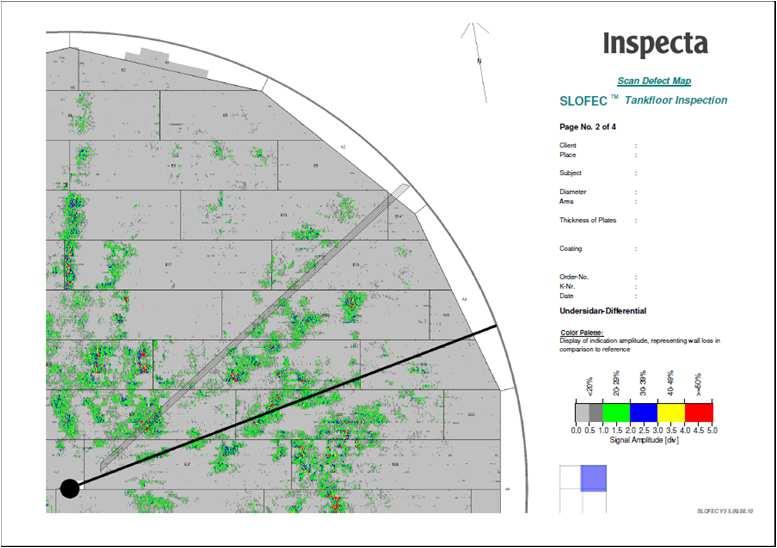

42 Säiliöt, esimerkkitapaus Tilavuus m3 Säiliön pohjassa 194 levyä Skannausmatka 10km Tarkastusaika raportointeineen 40h Pohjakartta löydöksistä Ko. tapauksessa voimakasta korroosiota 42

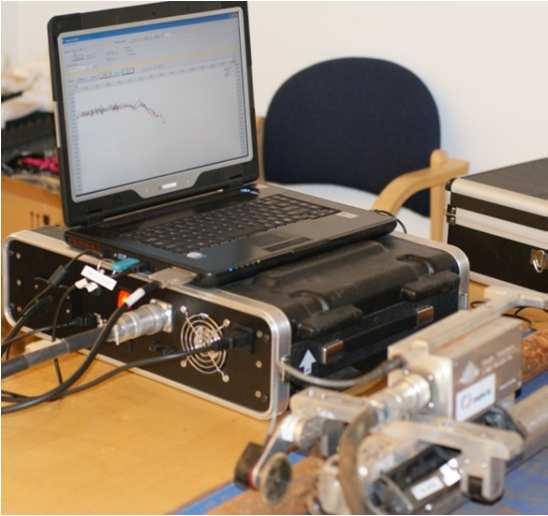

43 Höyrystinpinnat etc. TScan Inspectan kehittämä sovellus. Ei tarvitse kytkentäainetta. Toistettavuus ja toistotarkkuus omaa luokkaansa. 43

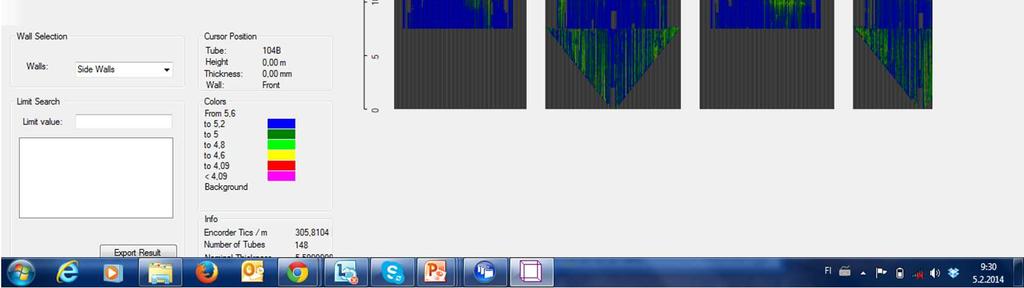

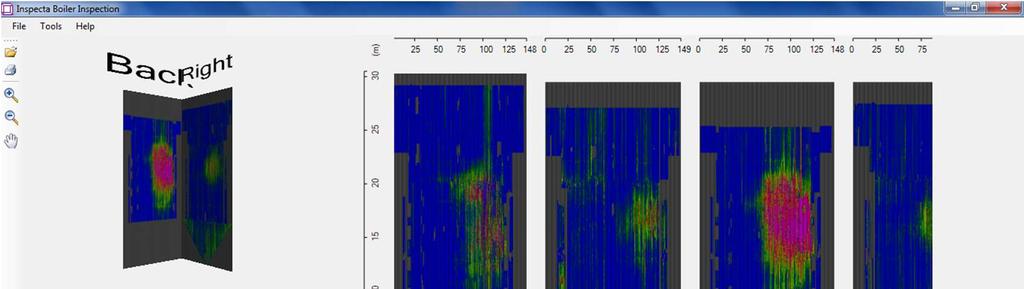

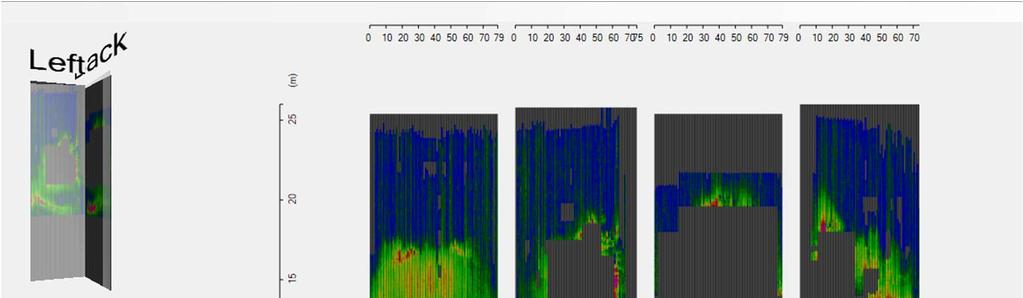

44 Kattilat, koko tulipesä skannattuna 3D clientview 44

45 Kattilat, koko tulipesä skannattuna 3D clientview 45

NDT-menetelmä dielektrisille aineille Dielektrinen

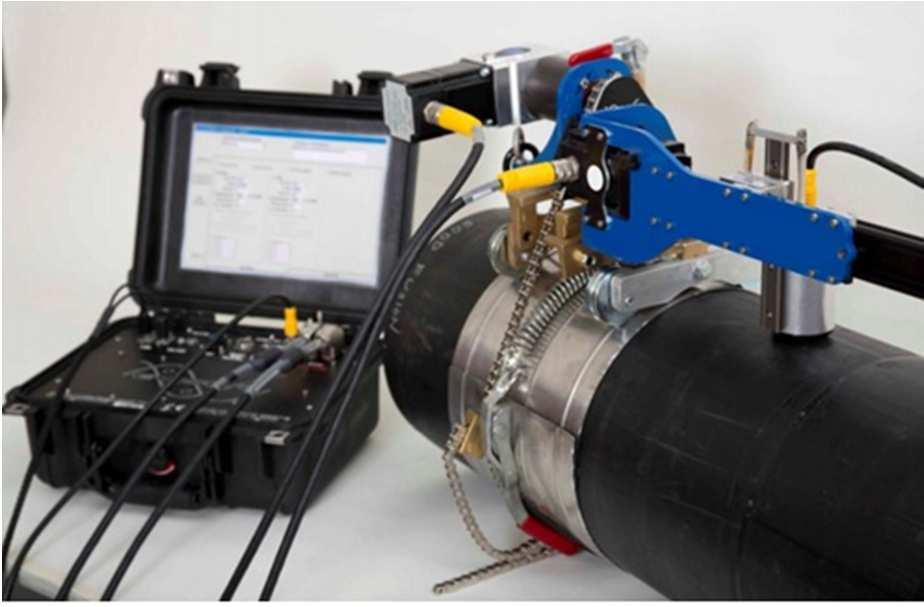

46 Dielektristen materiaalien tarkastus Mikroaaltoskanneri on mikroaaltoihin perustuva NDT-menetelmä dielektrisille aineille Dielektrinen aine on sähköeriste, joita ovat muun muassa lasikuitu, muovi, puu, betoni 46

47 Toimintaperiaate Tarkastuskohteeseen johdetaan mikroaalto (MW) energiaa Mikroaaltoenergia heijastuu materiaalin sisällä olevista rajapinnoista, joissa on eri dielektrisyysvakiot (esimerkiksi lasikuitu-vesi -rajapinta) Heijastunut energia luo signaalin, joka mitataan voltteina RReceivers Objectject being examined B A Defectfect Transmitter 47

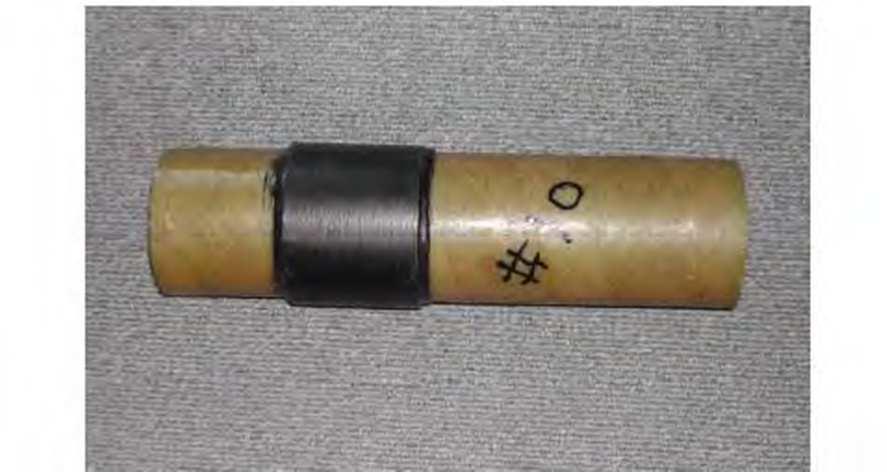

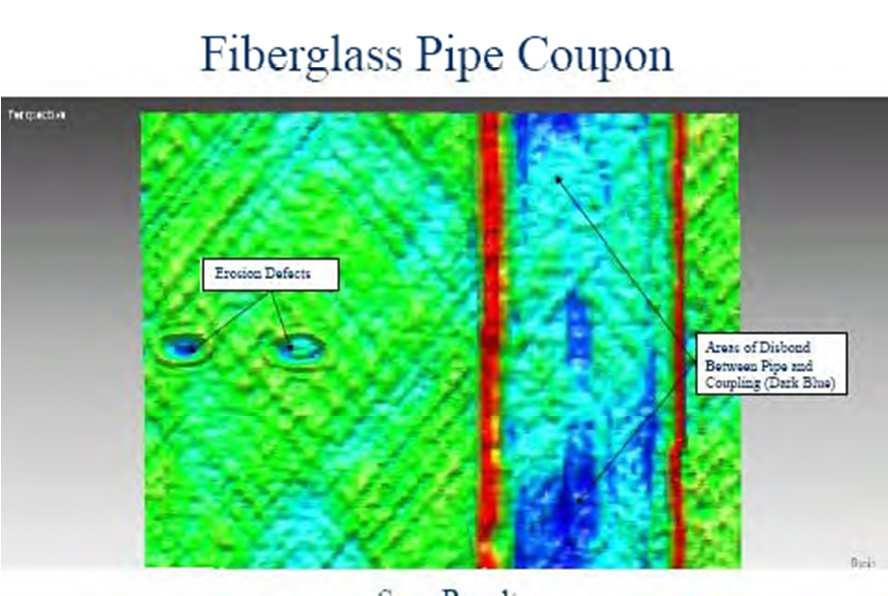

48 Mikroaaltotarkastus - Skannaus esimerkkejä Lasikuitu 48

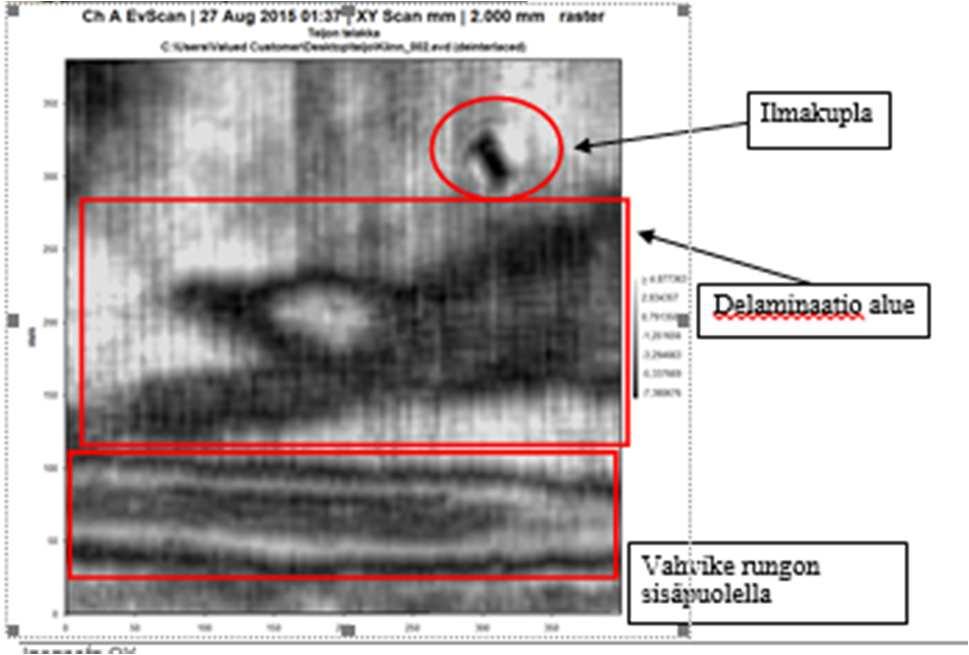

49 Mikroaaltotarkastus Esimerkki - komposiittialus 49

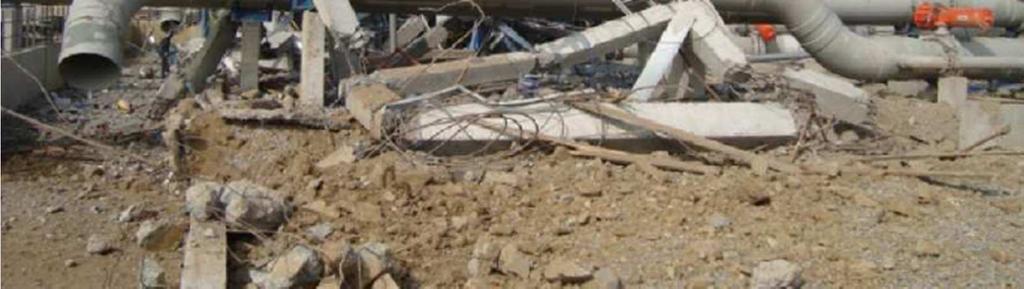

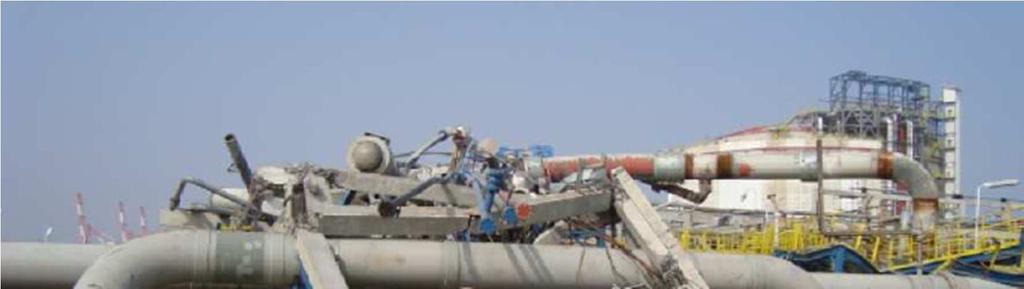

50 Miksi panostaa kehittyneisiin tekniikoihin 50

51 51
