Suuret väyläleikkurit PrecisionCut / E-Cut -mallistot. Tehokkuus ja leikkuujälki vailla vertaa.

Transkriptio

1 Suuret väyläleikkurit PrecisionCut / E-Cut -mallistot Tehokkuus ja leikkuujälki vailla vertaa.

2 / 8700 Precision Cut -väyläleikkurit John Deeren vahvuudet: verraton luotettavuus, hyvät leikkuuominaisuudet ja erinomainen käyttövarmuus.

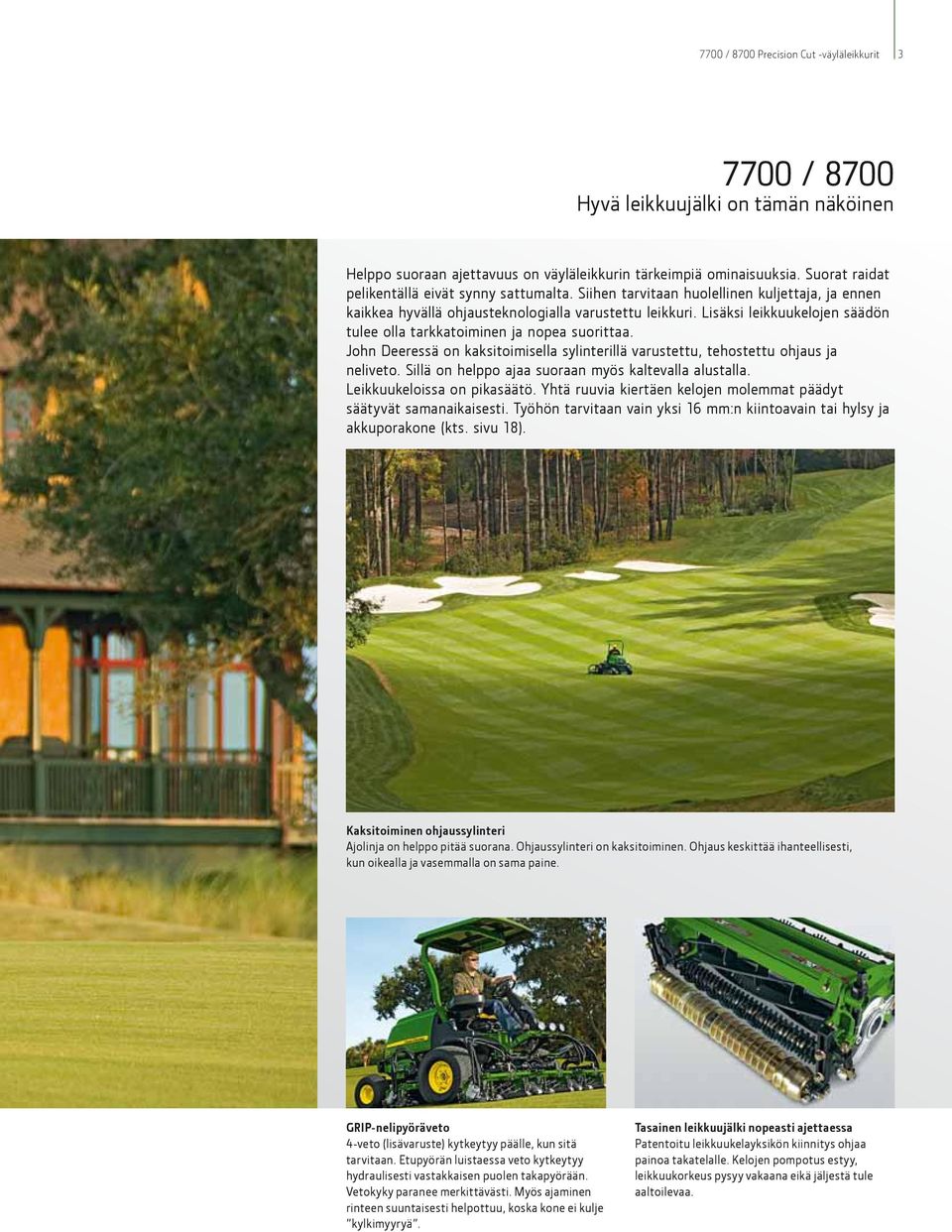

3 7700 / 8700 Precision Cut -väyläleikkurit / 8700 Hyvä leikkuujälki on tämän näköinen Helppo suoraan ajettavuus on väyläleikkurin tärkeimpiä ominaisuuksia. Suorat raidat pelikentällä eivät synny sattumalta. Siihen tarvitaan huolellinen kuljettaja, ja ennen kaikkea hyvällä ohjausteknologialla varustettu leikkuri. Lisäksi leikkuukelojen säädön tulee olla tarkkatoiminen ja nopea suorittaa. John Deeressä on kaksitoimisella sylinterillä varustettu, tehostettu ohjaus ja neliveto. Sillä on helppo ajaa suoraan myös kaltevalla alustalla. Leikkuukeloissa on pikasäätö. Yhtä ruuvia kiertäen kelojen molemmat päädyt säätyvät samanaikaisesti. Työhön tarvitaan vain yksi 16 mm:n kiintoavain tai hylsy ja akkuporakone (kts. sivu 18). Kaksitoiminen ohjaussylinteri Ajolinja on helppo pitää suorana. Ohjaussylinteri on kaksitoiminen. Ohjaus keskittää ihanteellisesti, kun oikealla ja vasemmalla on sama paine. GRIP-nelipyöräveto 4-veto (lisävaruste) kytkeytyy päälle, kun sitä tarvitaan. Etupyörän luistaessa veto kytkeytyy hydraulisesti vastakkaisen puolen takapyörään. Vetokyky paranee merkittävästi. Myös ajaminen rinteen suuntaisesti helpottuu, koska kone ei kulje kylkimyyryä. Tasainen leikkuujälki nopeasti ajettaessa Patentoitu leikkuukelayksikön kiinnitys ohjaa painoa takatelalle. Kelojen pompotus estyy, leikkuukorkeus pysyy vakaana eikä jäljestä tule aaltoilevaa.

4 / 8700 Precision Cut -väyläleikkurit Kun tehokkuus ja hyvä jälki ratkaisevat. Väyläleikkurimme ominaisuudet riittävät myös vaativan kentän haasteisiin. Neliveto takaa nousukyvyn jyrkissäkin rinteissä, ja rinteen suuntaisesti ajettaessa kone pysyy ajolinjalla eikä se valu kohti alarinnettä. Tehokas dieselmoottori ja suuret pyörät takaavat verrattoman etenemiskyvyn. John Deere on helppo säätää ja nopea huoltaa. Niinpä koneen työhön valmistautumiseen ei tuhlaannu aikaa. Kenttä saadaan pelikuntoon jo varhain aamulla. Leikkuukelojen pikasäätö AQ7-leikkuukelat on suunniteltu eurooppalaisia nurmikkolajikeseoksia varten. Kelat ovat riittävän suuret ja terien lehdet ovat lujatekoiset. Ainutlaatuinen pikasäätö on tarkka ja toimintavarma, kts. tämän esitteen sivu 18. Hallintalaitteet istuimen käsinojassa Tärkeimpien toimintojen hallintapainikkeet ja -vivut on koottu istuimen CommandARM-käsinojaan. Moottorin kierrosluku, leikkureiden nosto / lasku, voimanoton hallinta ja vakionopeussäädin (valinnainen). Hyvä ajomukavuus Ohjaamo on optimaalisesti mitoitettu ja ergonomisesti toteutettu. Jousitettu deluxe-istuin ja säädettävä ohjauspyörä kruunaavat ajonautinnon.

5 7700 / 8700 Precision Cut -väyläleikkurit / 8700 PrecisionCut 7700 PrecisionCut -väyläleikkuri 8700 PrecisionCut -väyläleikkuri Moottori Tyyppi Teho Suurin nimellisteho, hv (kw) Moottoriteho ECE/R24, kw Moottoriteho 97/68ECE/Power, kw Sylintereiden määrä, kpl Iskutilavuus, cm 3 Ilmanpuhdistin Polttoaine Jäähdytysjärjestelmä Peruskone Ajovoimansiirto Hydraulipumpun käyttö Hydraulijärjestelmän tilavuus, l Polttoainesäiliön tilavuus, l Ohjaus Eturenkaat Takarenkaat Pintapaine, psi Jarrut Turvakaari Paino täysin säiliöin ilman kuljettajaa (kg) Yanmar 37,1 (27,7) / r/min* 26,4 (26,6) / r/min 27,3 (26,6) / r/min Kuiva 2-vaiheinen Diesel Nestejäähdytys, keskipakoispumppu Hydrauliset pyörämoottorit, 4-veto lisävarusteena Kaksoishammaspyöräpumppu 45,4 66,6 Tehostettu ohjaus, 2-toiminen sylinteri 26.5x14-12 nurmikkorenkaat 20x10-8 nurmikkorenkaat 10 Levyjarrut ja jarrutus hydraulisen voimansiirron kautta Vakio, ISO standardin mukainen Yanmar 42 (31,1) / r/min* 30,1 / r/min 31,8 / r/min Kuiva 2-vaiheinen Diesel Nestejäähdytys, keskipakoispumppu Hydrauliset pyörämoottorit, 4-veto lisävarusteena Kaksoishammaspyöräpumppu 45,4 66,6 Tehostettu ohjaus, 2-toiminen sylinteri 26.5x14-12 nurmikkorenkaat 20x10-8 nurmikkorenkaat 10 Levyjarrut ja jarrutus hydraulisen voimansiirron kautta Vakio, ISO standardin mukainen 8-teräisellä AQ7-leikkurilla, kelat maahan laskettuina, kg Hallintalaitteet Kaasu Ajosuunnan / -nopeuden valinta Leikkuukelojen nosto Pysäköintijarru Istuin Voimanotto 4-veto Ohjauspyörän säätö Mitat Korkeus turvakaarella varustettuna, cm Pituus ruohonkeruukaukaloin varustettuna, cm Kuljetusleveys, cm Leveys työasennossa, cm Ajonopeus, km/h Työnopeus, km/h Kuljetusajonopeus, km/h Peruutus, km/h Leikkuuyksiköt Lukumäärä, kpl Tyyppi / kelan leveys, cm Kokonaisleikkuuleveys, cm Leikkuukorkeus 10-lehtinen QA7-yksikkö, mm 8-lehtinen QA7-yksikkö, mm Leikkuutaajuus 10-lehtinen QA7-yksikkö, mm/km/h 8-lehtinen QA7-yksikkö, mm/km/h Telojen halkaisija, mm Leikkuukelan halkaisija (AQ7 -leikkuuyksikkö), cm Tyypitys Käsikaasu oikealla Kaksi jalkapoljinta Yksi käsivipu Lukittava jarrupoljin Deluxe-jousitus Halllinta istuimen käsinojassa olevalla vivulla Lisävaruste. Toimii leikattaessa ja kuljetusajon aikana. Siirtää automaattisesti voimaa vastapuoleiseen takapyörään etupyörän luistaessa. Lukitus jalkapolkimella ,8 0 20,12 0 6,4 5 Pikasäätö, QA7 / 55, ,4 50,8 9,5 50,8 1,7 2,14 7,6 17,8 Käsikaasu oikealla Kaksi jalkapoljinta Yksi käsivipu Lukittava jarrupoljin Deluxe-jousitus Halllinta istuimen käsinojassa olevalla vivulla Lisävaruste. Toimii leikattaessa ja kuljetusajon aikana. Siirtää automaattisesti voimaa vastapuoleiseen takapyörään etupyörän luistaessa Lukitus jalkapolkimella ,8 0 20,12 0 6,4 5 Pikasäätö, QA7 / 55, ,4 50,8 9,5 50,8 1,7 2,14 7,6 17,8 Tyypitys Täyttää CE- ja ANSI B standardit Täyttää CE- ja ANSI B standardit Tämä esite on koottu kansainväliseen käyttöön suunnitellusta materiaalista. Suomessa myytävät tuotteet saattavat poiketa joiltakin yksityiskohdiltaan esitteen tiedoista. Varmista koneiden varustus ja saatavuus John Deere -myyjältä. Tiedot on koottu esitteen painamisajankohdan aikaan. Tiedot sitoumuksetta. Valmistaja pidättää oikeuden tuotemuutoksiin niistä ennalta ilmoittamatta ja ilman velvoitetta tehdä vastaavia muutoksia jo valmistettuihin koneisiin. *Moottorinvalmistajan ilmoituksen mukaan

6 / 8500 Precision Cut -väyläleikkurit Parasta tekniikkaa. Hyvä leikkuujälki antaa vakuuttavan kuvan 7500 / 8500 PrecisionCut -kelaleikkureista. Perustekniikaltaan ne ovat 7700 / 8800-mallien kaltaiset, mutta QA5-kelat ovat mitoitetut soveltuviksi matalampaan leikkuuseen. Ohjaussylinteri tässäkin mallissa on kaksitoiminen ja 4-veto takaa hyvän etenemisen myös rinteissä ja ylämäessä. Leikkuukeloissa on tarkkatoiminen pikasäätö (kts sivu 18). QA5-leikkuukeloissa pikasäätö QA5-kelatyyppi on suunniteltu matalaa leikkuuta silmällä pitäen. Ainutlaatuinen kelojen pikasäätö, tutustu tekniikkaan tarkemmin tämän esitteen sivulla 18. LUISTAA RINTEEN SUUNTA VETÄÄ GRIP-neliveto 4-veto (lisävaruste) kytkeytyy päälle automaattisesti, kun sitä tarvitaan. Etupyörän luistaessa veto kytkeytyy hydraulisesti vastakkaisen puoleiseen takapyörään. Pieni pintapaine Leveiden nurmikkorenkaiden ja optimaalisen painonjakauman ansiosta pintapaine on vain 0,7 kg/cm 2. Nurmikkoon ei jää raiteita eikä uria.

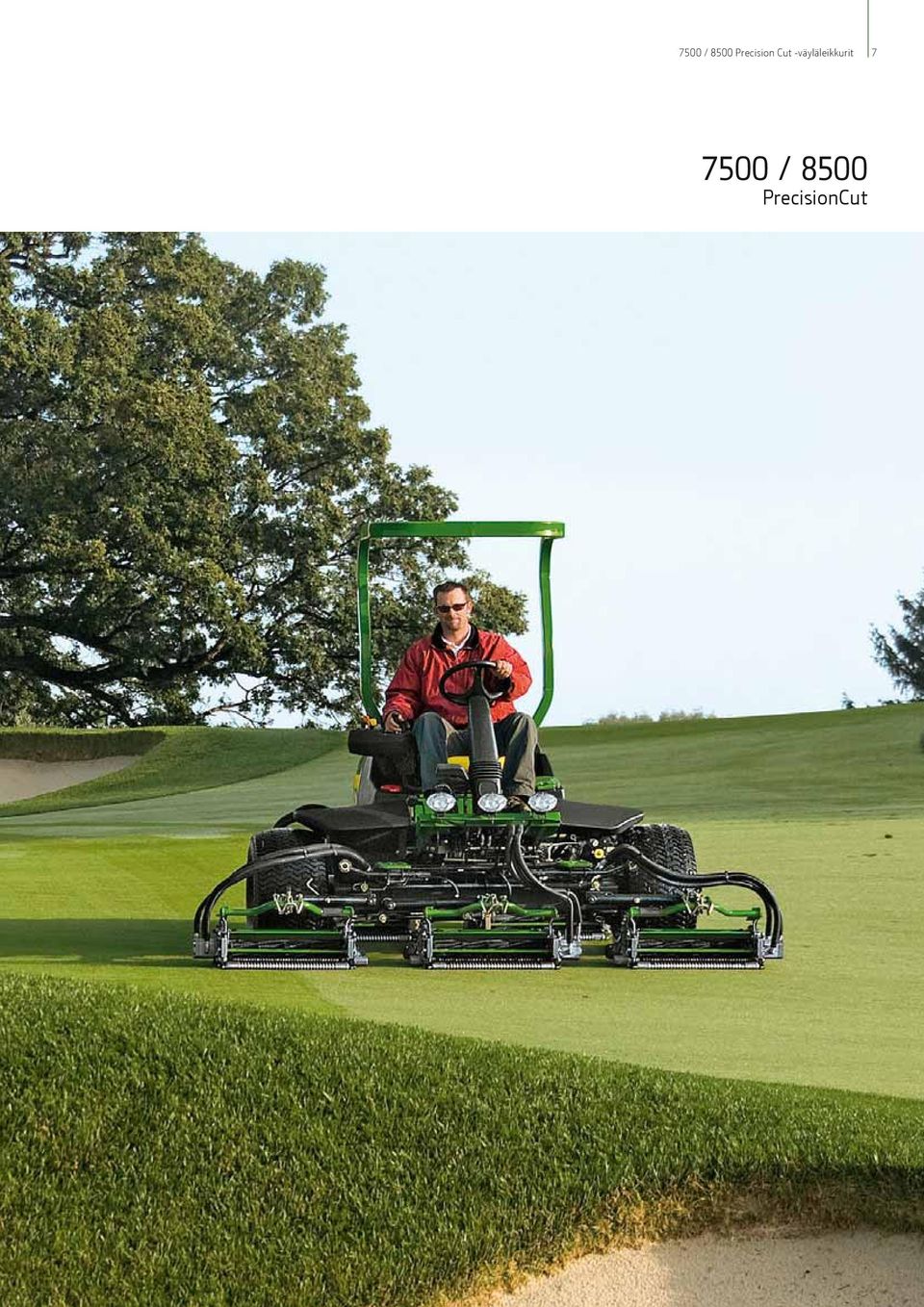

7 7500 / 8500 Precision Cut -väyläleikkurit / 8500 PrecisionCut

8 / 8500 PrecisionCut -väyläleikkurit Helppo huoltaa, siksi enemmän tehokasta työaikaa. Taka-akselin päällä olevan moottorin yksi tärkeimmistä vahvuuksista luotettavuuden ohella on sen huollettavuus ja päivittäistarkastusten helppous Mitä helpommaksi päivittäistarkastukset ja huolto on tehty, sitä enemmän koneelle kertyy päivän mittaan tehokkaita työtunteja. Ohjaamossa hallintalaitteet ovat ergonomisesti sijoitetut. Istuimen ja ohjauspyörän säädöt tarjoavat kuljettajalle mukavan ajoasennon. Huoltomuistutin ja vikatesteri Elektroninen moduuli valvoo koneen toimintoja. Merkkivalot ilmaisevat mahdollisen käyntihäiriön ja määräaikaishuollon tarpeen. Helppo tarkastaa ja huoltaa Kaikki päivittäistarkastuskohteet ovat koneen vasemmalla sivulla. Jäähdytin voidaan vetää esiin puhdistusta varten. Kelojen takaperinpyöritys Vakiovarustukseen kuuluu kelojen takaperin pyöritys.

9 7500 / 8500 PrecisionCut -väyläleikkurit / 8500 PrecisionCut 7500 PrecisionCut -väyläleikkuri 8500 PrecisionCut -väyläleikkuri Moottori Tyyppi Teho Suurin nimellisteho, hv (kw) Moottoriteho ECE/R24, kw Moottoriteho 97/68ECE, kw Sylintereiden määrä, kpl Iskutilavuus, cm 3 Ilmanpuhdistin Polttoaine Jäähdytysjärjestelmä Peruskone Ajovoimansiirto Hydraulipumpun käyttö Hydraulijärjestelmän tilavuus, l Polttoainesäiliön tilavuus, l Ohjaus Eturenkaat Takarenkaat Pintapaine, psi Jarrut Turvakaari Painon täysin säiliöin ilman kuljettajaa (kg) Yanmar 37,1 (27,7) / r/min * 26,4 / r/min 27,3 / r/min Kuiva 2-vaiheinen Diesel Nestejäähdytys, keskipakoispumppu Hydrauliset pyörämoottorit, GRIP-4-veto lisävarusteena Kaksoishammaspyöräpumppu 45,4 66,6 Tehostettu ohjaus, 2-toiminen sylinteri 26.5x14-12 nurmikkorenkaat 20x10-8 nurmikkorenkaat 10 Ajovoimansiirron kautta Vakio, ISO standardin mukainen Yanmar 43,1 (32,2) / r/min * 30.1 / r/min 27,3 / r/min Kuiva 2-vaiheinen Diesel Nestejäähdytys, keskipakoispumppu Hydrauliset pyörämoottorit, GRIP-4-veto lisävarusteena Kaksoishammaspyöräpumppu 45,4 66,6 Tehostettu ohjaus, 2-toiminen sylinteri 26.5x14-12 nurmikkorenkaat 20x10-8 nurmikkorenkaat 10 Ajovoimansiirron kautta Vakio, ISO standardin mukainen 7-teräisellä AQ5-leikkurilla, kelat maahan laskettuina, kg Hallintalaitteet Kaasu Ajosuunnan / -nopeuden valinta Leikkuukelojen nosto Pysäköintijarru Istuin Voimanotto 4-veto Ohjauspyörän säätö Mitat Korkeus turvakaarella varustettuna, cm Pituus ruohonkeruukaukaloin varustettuna, cm Kuljetusleveys, cm Leveys työasennossa, cm Ajonopeus, km/h Leikkuunopeus, km/h Leikkuunopeus 4-veto kytkettynä, km/h Kuljetusnopeus, km/h Peruutusnopeus, km/h Leikkuuyksiköt Lukumäärä, kpl Tyyppi / kelan leveys, cm Kokonaisleikkuuleveys, cm Leikkuukorkeus 11- tai 7-lehtiset kelat, mm/km/h Leikkuutaajuus (FOC) 11- tai 7-lehtiset QA5-yksiköt, mm/km/h Telojen halkaisija, cm Leikkuukelan halkaisija, cm Tyypitys Käsikaasu oikealla Kaksi jalkapoljinta Yksi käsivipu Lukittava jarrupoljin Deluxe-jousitus Halllinta istuimen käsinojassa olevalla vivulla Lisävaruste. Toimii leikattaessa ja kuljetusajon aikana. Siirtää automaattisesti voimaa vastapuoleiseen takapyörään etupyörän luistaessa Lukitus jalkapolkimella ,8 0 12,8 0 18,5 0 6,4 5 Pikasäätö QA5 / 55, ,4 28,5 1,12; 1,75 Etutela 5,1, valinnaisena etu- ja takatela 7,6 12,7 Käsikaasu oikealla Kaksi jalkapoljinta Yksi käsivipu Lukittava jarrupoljin Deluxe-jousitus Halllinta istuimen käsinojassa olevalla vivulla Lisävaruste. Toimii leikattaessa ja kuljetusajon aikana. Siirtää automaattisesti voimaa vastapuoleiseen takapyörään etupyörän luistaessa Lukitus jalkapolkimella ,8 0 12,8 0 18,5 0 6,4 5 Pikasäätö QA5 / 55, ,4 28,5 1,12; 1,75 Etutela 5,1, valinnaisena etu- ja takatela 7,6 12,7 Tyypitys Täyttää CE- ja ANSI B standardit Täyttää CE- ja ANSI B standardit Tämä esite on koottu kansainväliseen käyttöön suunnitellusta materiaalista. Suomessa myytävät tuotteet saattavat poiketa joiltakin yksityiskohdiltaan esitteen tiedoista. Varmista koneiden varustus ja saatavuus John Deere -myyjältä. Tiedot on koottu esitteen painamisajankohdan aikaan. Tiedot sitoumuksetta. Valmistaja pidättää oikeuden tuotemuutoksiin niistä ennalta ilmoittamatta ja ilman velvoitetta tehdä vastaavia muutoksia jo valmistettuihin koneisiin. *Moottorinvalmistajan ilmoituksen mukaan

10 / 8500 E-Cut Hybrid -väyläleikkurit Väyläleikkureiden uusinta tekniikkaa. Sähkömoottori-käyttöiset leikkuukelat. John Deere E-Cut Hybrid on markkinoiden ensimmäinen väyläleikkuri, jossa on sähkökäyttöiset leikkuukelat. Sähkökäyttö eliminoi hydraulivuotojen mahdollisuuden, ja se takaa kelojen pyörimisen vakaalla nopeudella moottorin kuormittumisesta riippumatta. Tämä tekniikka on samankaltainen kuin 2500E-Cut Hybrid greenileikkurissamme. Se on luotettava, kestävä, ja sen huollon tarve on vähäinen. Sähkökäyttöisin keloin varustettua leikkuria ei tarvitse ajaa täyskaasulla. Moottorin käyntiääni on vaimea. Moottoritehoa ei tarvita leikkuukelojen pyöritykseen, mikä alentaa polttoaineenkulutusta jopa 30%*. Kelat pyörivät vakaasti r/min nopeudella. Peruskoneen moottorin kierrosluku ei vaikuta kelojen pyörimisnopeuteen. *Verrattuna perinteiseen hydraulimoottorikäyttöisin keloin varustettuun koneeseen, riippuen kentän maastonmuodostuksesta. Sähkömoottoreissa käytetään ns. harjatonta tekniikkaa. Ne ovat epoksitiivistetyt ja hyvin luotettavat.

11 7500 / 8500 E-Cut Hybrid -väyläleikkurit / 8500 E-Cut Hybrid

12 / 8500 E-Cut Hybrid -väyläleikkurit Vähemmän hydrauliikkaa. Vakaampi kelojen pyörintänopeus. Sähkökäyttöiset kelat aloittavat uuden aikakauden väyläleikkureiden historiassa. Kelat pyörivät vakaasti riippumatta leikkurin ajonopeudesta tai sen dieselmoottorin kierrosluvusta. Suotuisissa olosuhteissa konetta ei tarvitse ajaa täyskaasulla. Tämä alentaa käyntiääntä ja polttoaineen kulutusta. Kunkin kelan sähkömoottorilla on oma säädin. Oikea pyörimisnopeus takaa optimaalisen leikkuujäljen.

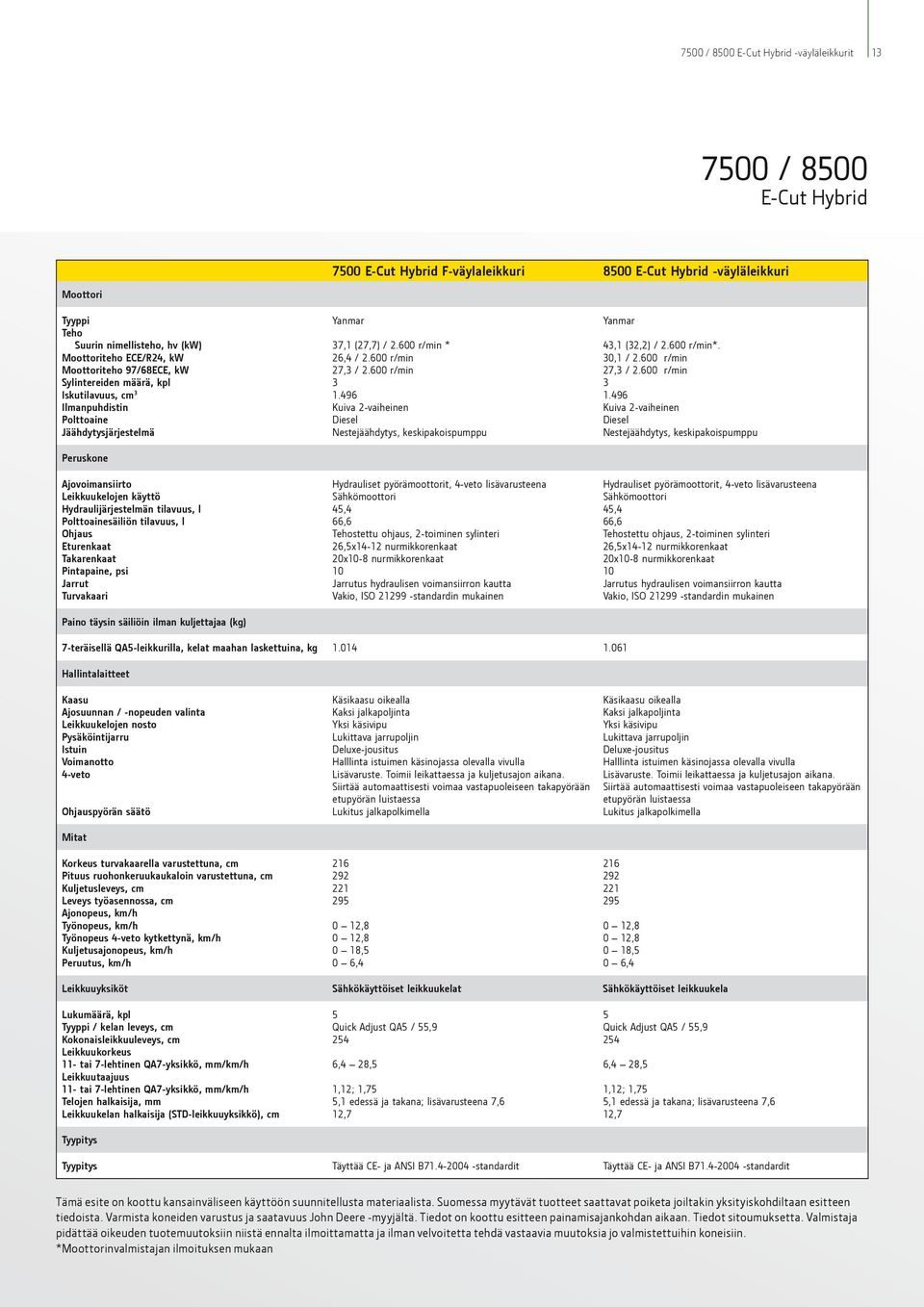

13 7500 / 8500 E-Cut Hybrid -väyläleikkurit / 8500 E-Cut Hybrid 7500 E-Cut Hybrid F-väylaleikkuri 8500 E-Cut Hybrid -väyläleikkuri Moottori Tyyppi Teho Suurin nimellisteho, hv (kw) Moottoriteho ECE/R24, kw Moottoriteho 97/68ECE, kw Sylintereiden määrä, kpl Iskutilavuus, cm 3 Ilmanpuhdistin Polttoaine Jäähdytysjärjestelmä Peruskone Ajovoimansiirto Leikkuukelojen käyttö Hydraulijärjestelmän tilavuus, l Polttoainesäiliön tilavuus, l Ohjaus Eturenkaat Takarenkaat Pintapaine, psi Jarrut Turvakaari Paino täysin säiliöin ilman kuljettajaa (kg) Yanmar 37,1 (27,7) / r/min * 26,4 / r/min 27,3 / r/min Kuiva 2-vaiheinen Diesel Nestejäähdytys, keskipakoispumppu Hydrauliset pyörämoottorit, 4-veto lisävarusteena Sähkömoottori 45,4 66,6 Tehostettu ohjaus, 2-toiminen sylinteri 26,5x14-12 nurmikkorenkaat 20x10-8 nurmikkorenkaat 10 Jarrutus hydraulisen voimansiirron kautta Vakio, ISO standardin mukainen Yanmar 43,1 (32,2) / r/min*. 30,1 / r/min 27,3 / r/min Kuiva 2-vaiheinen Diesel Nestejäähdytys, keskipakoispumppu Hydrauliset pyörämoottorit, 4-veto lisävarusteena Sähkömoottori 45,4 66,6 Tehostettu ohjaus, 2-toiminen sylinteri 26,5x14-12 nurmikkorenkaat 20x10-8 nurmikkorenkaat 10 Jarrutus hydraulisen voimansiirron kautta Vakio, ISO standardin mukainen 7-teräisellä QA5-leikkurilla, kelat maahan laskettuina, kg Hallintalaitteet Kaasu Ajosuunnan / -nopeuden valinta Leikkuukelojen nosto Pysäköintijarru Istuin Voimanotto 4-veto Ohjauspyörän säätö Mitat Korkeus turvakaarella varustettuna, cm Pituus ruohonkeruukaukaloin varustettuna, cm Kuljetusleveys, cm Leveys työasennossa, cm Ajonopeus, km/h Työnopeus, km/h Työnopeus 4-veto kytkettynä, km/h Kuljetusajonopeus, km/h Peruutus, km/h Käsikaasu oikealla Kaksi jalkapoljinta Yksi käsivipu Lukittava jarrupoljin Deluxe-jousitus Halllinta istuimen käsinojassa olevalla vivulla Lisävaruste. Toimii leikattaessa ja kuljetusajon aikana. Siirtää automaattisesti voimaa vastapuoleiseen takapyörään etupyörän luistaessa Lukitus jalkapolkimella ,8 0 12,8 0 18,5 0 6,4 Käsikaasu oikealla Kaksi jalkapoljinta Yksi käsivipu Lukittava jarrupoljin Deluxe-jousitus Halllinta istuimen käsinojassa olevalla vivulla Lisävaruste. Toimii leikattaessa ja kuljetusajon aikana. Siirtää automaattisesti voimaa vastapuoleiseen takapyörään etupyörän luistaessa Lukitus jalkapolkimella ,8 0 12,8 0 18,5 0 6,4 Leikkuuyksiköt Sähkökäyttöiset leikkuukelat Sähkökäyttöiset leikkuukela Lukumäärä, kpl Tyyppi / kelan leveys, cm Kokonaisleikkuuleveys, cm Leikkuukorkeus 11- tai 7-lehtinen QA7-yksikkö, mm/km/h Leikkuutaajuus 11- tai 7-lehtinen QA7-yksikkö, mm/km/h Telojen halkaisija, mm Leikkuukelan halkaisija (STD-leikkuuyksikkö), cm Tyypitys 5 Quick Adjust QA5 / 55, ,4 28,5 1,12; 1,75 5,1 edessä ja takana; lisävarusteena 7,6 12,7 5 Quick Adjust QA5 / 55, ,4 28,5 1,12; 1,75 5,1 edessä ja takana; lisävarusteena 7,6 12,7 Tyypitys Täyttää CE- ja ANSI B standardit Täyttää CE- ja ANSI B standardit Tämä esite on koottu kansainväliseen käyttöön suunnitellusta materiaalista. Suomessa myytävät tuotteet saattavat poiketa joiltakin yksityiskohdiltaan esitteen tiedoista. Varmista koneiden varustus ja saatavuus John Deere -myyjältä. Tiedot on koottu esitteen painamisajankohdan aikaan. Tiedot sitoumuksetta. Valmistaja pidättää oikeuden tuotemuutoksiin niistä ennalta ilmoittamatta ja ilman velvoitetta tehdä vastaavia muutoksia jo valmistettuihin koneisiin. *Moottorinvalmistajan ilmoituksen mukaan

14 E-Cut Hybrid -väyläleikkuri 8000 E-Cut Hybrid -mallissakin on uudenaikaiset, sähkökäyttöiset leikkuukelat E-Cut Hybrid -mallissa leikkuukelojen tekniikka on isompien mallien kaltainen. Kapeamman työleveytensä ansiosta se soveltuu mäkisille ja kumpareisille väylille, koska kelat myötäävät paremmin maan pinnan muotoa. Tämä 3-pyöräinen malli on käännöksissä erittäin ketterä. Jokapyörä-vedon ansiosta se selviää vaikeuksitta myös rinnemaastossa.

15 8000 E-Cut Hybrid -väyläleikkuri E-Cut Hybrid 8000 E-Cut Hybrid -väyläleikkuri Moottori Tyyppi Teho Suurin nimellisteho, hv (kw) Moottoriteho ECE/R24, kw Sylintereiden määrä (kpl) Iskutilavuus cm 3 Ilmanpuhdistin Polttoaine Jäähdytysjärjestelmä Peruskone Ajovoimansiirto Leikkuukelojen käyttö Polttoainesäiliön tilavuus, l Ohjaus Eturenkaat Takarenkaat Pintapaine, psi Jarrut Turvakaari Paino täysin säiliöin ilman kuljettajaa (kg) Yanmar 37,1 (27,7) / r/min * 26,4 (26,6) Kuiva 2-vaiheinen Diesel Nestejäähdytys, keskipakoispumppu Hydrauliset pyörämoottorit, 3-pyöräveto Sähkömoottorit 49,21 Tehostettu ohjaus, 2-toiminen sylinteri 24x12x12, sileät 24x12x12, sileät 10 Hydraulisen voimansiirron kautta Vakio, ISO standardin mukainen 3-pyöräveto Kolmipyöräisyys ei merkitse pelkästään oivallista ketteryyttä, vaan se myös jättää jälkeensä vähemmän pyöränjälkiä. Peliväylä siististi leikattu ja hyvän näköinen. 8-teräisellä AQ7-leikkurilla, kelat maahan laskettuina, kg 967 Hallintalaitteet Kaasu Ajosuunnan / -nopeuden valinta Leikkuukelojen nosto Pysäköintijarru Istuin Voimanotto 3-pyöräveto Ohjauspyörän säätö Mitat Korkeus turvakaarella varustettuna, cm Pituus ruohonkeruukaukaloin varustettuna, cm Kuljetusleveys, cm Leveys työasennossa, cm Ajonopeus, km/h Työnopeus, km/h Kuljetusajonopeus, km/h Peruutus, km/h Leikkuuyksiköt Lukumäärä, kpl Tyyppi / kelan leveys, cm Leikkuukeveys Leikkuukorkeus 11-lehtinset kelat, QA5, mm 7-lehtinset kelat, QA5, mm Leikkuutaajuus 11-lehtinen kela, QA5, mm/km/h 7-lehtinen kela, QA5, mm/km/h Telojen halkaisija, mm Leikkuukelan halkaisija QA5 -leikkuukela, cm Tyypitys Tyypitys Käsikaasu oikealla Kaksi jalkapoljinta Yksi käsivipu Lukittava jarrupoljin Deluxe-jousitus Halllinta istuimen käsinojassa olevalla vivulla Vakio, toimii leikattaessa ja kuljetusajon aikana. Lukitus jalkapolkimella 210, ,4 Sähkökäyttöiset leikkuuyksiköt 5 Quick Adjust QA5 / 45, ,5, alinta asentoa varten vastaterä vaihdettava, ylintä asetusta varten asennettavasiirempi 3 takatela 2 28,5, alinta asentoa varten vastaterä vaihdettava, ylintä asetusta varten asennettavasiirempi 3 takatela 1,12 1,75 51 edessä ja takana, lisävarusteena 76 12,7 Täyttää CE- ja ANSI B standardit QA5-leikkuukelojen halkaisija on 12,7 cm ja leikkuuleveys on 45,7 cm. Leikkuutulos on miltei yhtä hieno kuin ajettavalla griinileikkurillamme. Kokonaistyöleveys on 203 cm. Ei riko nurmen pintaa Sileät nurmikkorenkaat ovat leveät. Pieni pintapaine, hyvä pito, ei ajojälkiä nurmikolle. Tämä esite on koottu kansainväliseen käyttöön suunnitellusta materiaalista. Suomessa myytävät tuotteet saattavat poiketa joiltakin yksityiskohdiltaan esitteen tiedoista. Varmista koneiden varustus ja saatavuus John Deere -myyjältä. Tiedot on koottu esitteen painamisajankohdan aikaan. Tiedot sitoumuksetta. Valmistaja pidättää oikeuden tuotemuutoksiin niistä ennalta ilmoittamatta ja ilman velvoitetta tehdä vastaavia muutoksia jo valmistettuihin koneisiin. *Moottorinvalmistajan ilmoituksen mukaan

16 väyläleikkuri John Deere Yli 4 metriä kerta-ajolla. John Deere 1905 on 5-kelainen leikkuri, ja se pyyhkäisee 405 cm:n kaistaleen pelikuntoon kerta-ajolla. Ahtaissa paikoissa tai esteitä kierrettäessä sivuleikkurit voidaan nostaa ylös toisistaan riippumatta käyttämällä kätevää, istuimen käsinojaan sijoitettua ristikytkintä. Käännöksessä kaikki kelat saadaan ylös yhden napin painalluksella. Tehokas moottori ja neliveto 48 hv:n suoraruiskutusdiesel on tehokas ja sitkeävetoinen. 4-veto, tasauspyörästön lukko ja painonsiirto varmistavat etenemisen vaativissakin olosuhteissa. Ohjaamo Lisävarusteinen ohjaamo parantaa ajomukavuutta kesäkuumalla ja koleina syyspäivinä. Tehokas äänen- ja värinänvaimennus, lisävarusteena ilmastointi. Huollettavuus Konepeitto on saranoitu sivusuojuksineen. Kohteet ovat selkeästi esillä. Diagnosointi-yksikön merkkivalojen perusteella kuljettaja voi arvioida mahdollisen käyttöhäiriön syyn ja huollon tarpeen.

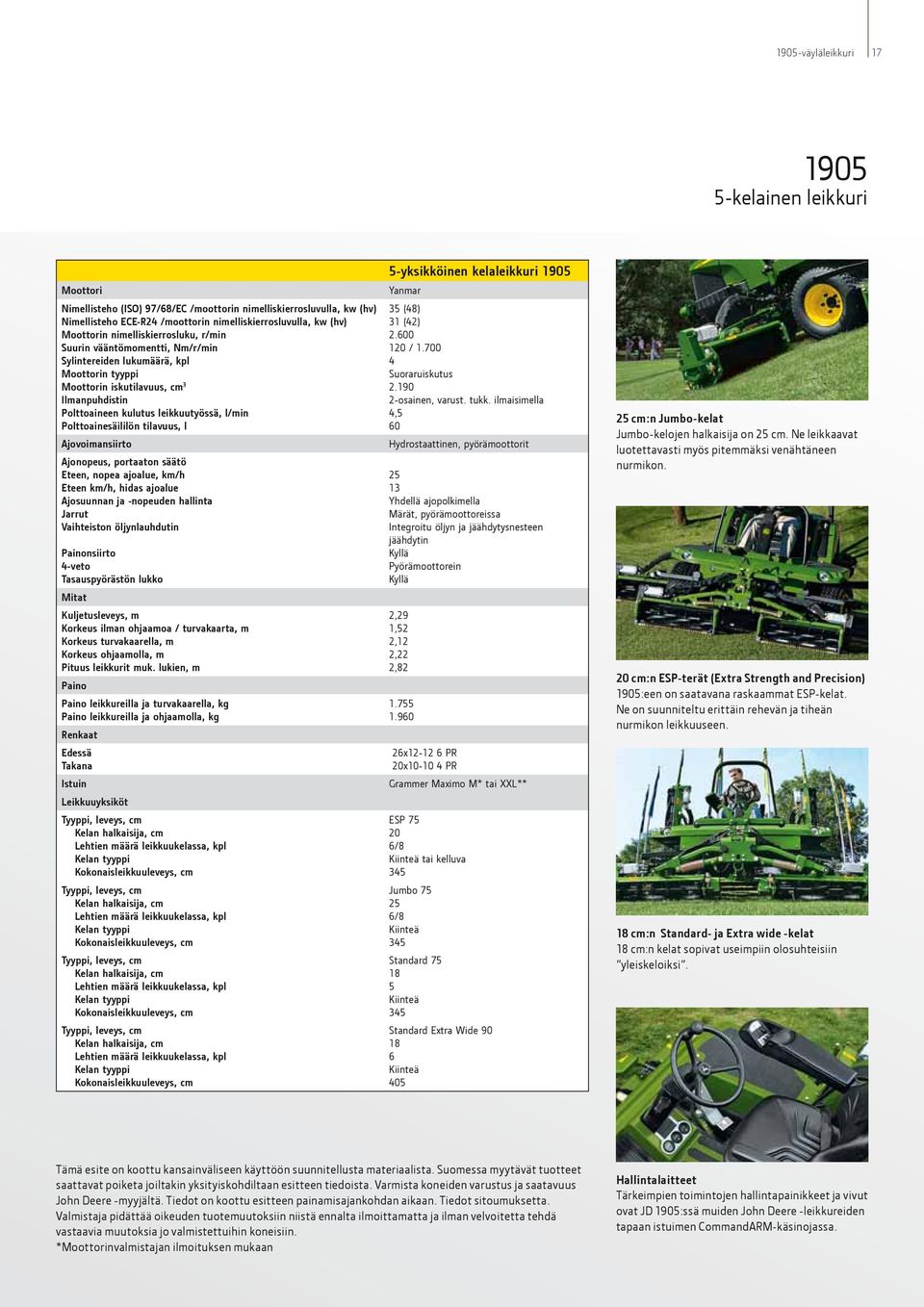

17 1905-väyläleikkuri kelainen leikkuri Moottori Nimellisteho (ISO) 97/68/EC /moottorin nimelliskierrosluvulla, kw (hv) Nimellisteho ECE-R24 /moottorin nimelliskierrosluvulla, kw (hv) Moottorin nimelliskierrosluku, r/min Suurin vääntömomentti, Nm/r/min Sylintereiden lukumäärä, kpl Moottorin tyyppi Moottorin iskutilavuus, cm 3 Ilmanpuhdistin Polttoaineen kulutus leikkuutyössä, l/min Polttoainesäililön tilavuus, l Ajovoimansiirto Ajonopeus, portaaton säätö Eteen, nopea ajoalue, km/h Eteen km/h, hidas ajoalue Ajosuunnan ja -nopeuden hallinta Jarrut Vaihteiston öljynlauhdutin Painonsiirto 4-veto Tasauspyörästön lukko Mitat Kuljetusleveys, m Korkeus ilman ohjaamoa / turvakaarta, m Korkeus turvakaarella, m Korkeus ohjaamolla, m Pituus leikkurit muk. lukien, m Paino Paino leikkureilla ja turvakaarella, kg Paino leikkureilla ja ohjaamolla, kg Renkaat Edessä Takana Istuin Leikkuuyksiköt Tyyppi, leveys, cm Kelan halkaisija, cm Lehtien määrä leikkuukelassa, kpl Kelan tyyppi Kokonaisleikkuuleveys, cm Tyyppi, leveys, cm Kelan halkaisija, cm Lehtien määrä leikkuukelassa, kpl Kelan tyyppi Kokonaisleikkuuleveys, cm Tyyppi, leveys, cm Kelan halkaisija, cm Lehtien määrä leikkuukelassa, kpl Kelan tyyppi Kokonaisleikkuuleveys, cm Tyyppi, leveys, cm Kelan halkaisija, cm Lehtien määrä leikkuukelassa, kpl Kelan tyyppi Kokonaisleikkuuleveys, cm 5-yksikköinen kelaleikkuri 1905 Yanmar 35 (48) 31 (42) / Suoraruiskutus osainen, varust. tukk. ilmaisimella 4,5 60 Hydrostaattinen, pyörämoottorit Yhdellä ajopolkimella Märät, pyörämoottoreissa Integroitu öljyn ja jäähdytysnesteen jäähdytin Kyllä Pyörämoottorein Kyllä 2,29 1,52 2,12 2,22 2, x PR 20x PR Grammer Maximo M* tai XXL** ESP /8 Kiinteä tai kelluva 345 Jumbo /8 Kiinteä 345 Standard Kiinteä 345 Standard Extra Wide Kiinteä cm:n Jumbo-kelat Jumbo-kelojen halkaisija on 25 cm. Ne leikkaavat luotettavasti myös pitemmäksi venähtäneen nurmikon. 20 cm:n ESP-terät (Extra Strength and Precision) 1905:een on saatavana raskaammat ESP-kelat. Ne on suunniteltu erittäin rehevän ja tiheän nurmikon leikkuuseen. 18 cm:n Standard- ja Extra wide -kelat 18 cm:n kelat sopivat useimpiin olosuhteisiin yleiskeloiksi. Tämä esite on koottu kansainväliseen käyttöön suunnitellusta materiaalista. Suomessa myytävät tuotteet saattavat poiketa joiltakin yksityiskohdiltaan esitteen tiedoista. Varmista koneiden varustus ja saatavuus John Deere -myyjältä. Tiedot on koottu esitteen painamisajankohdan aikaan. Tiedot sitoumuksetta. Valmistaja pidättää oikeuden tuotemuutoksiin niistä ennalta ilmoittamatta ja ilman velvoitetta tehdä vastaavia muutoksia jo valmistettuihin koneisiin. *Moottorinvalmistajan ilmoituksen mukaan Hallintalaitteet Tärkeimpien toimintojen hallintapainikkeet ja vivut ovat JD 1905:ssä muiden John Deere -leikkureiden tapaan istuimen CommandARM-käsinojassa.

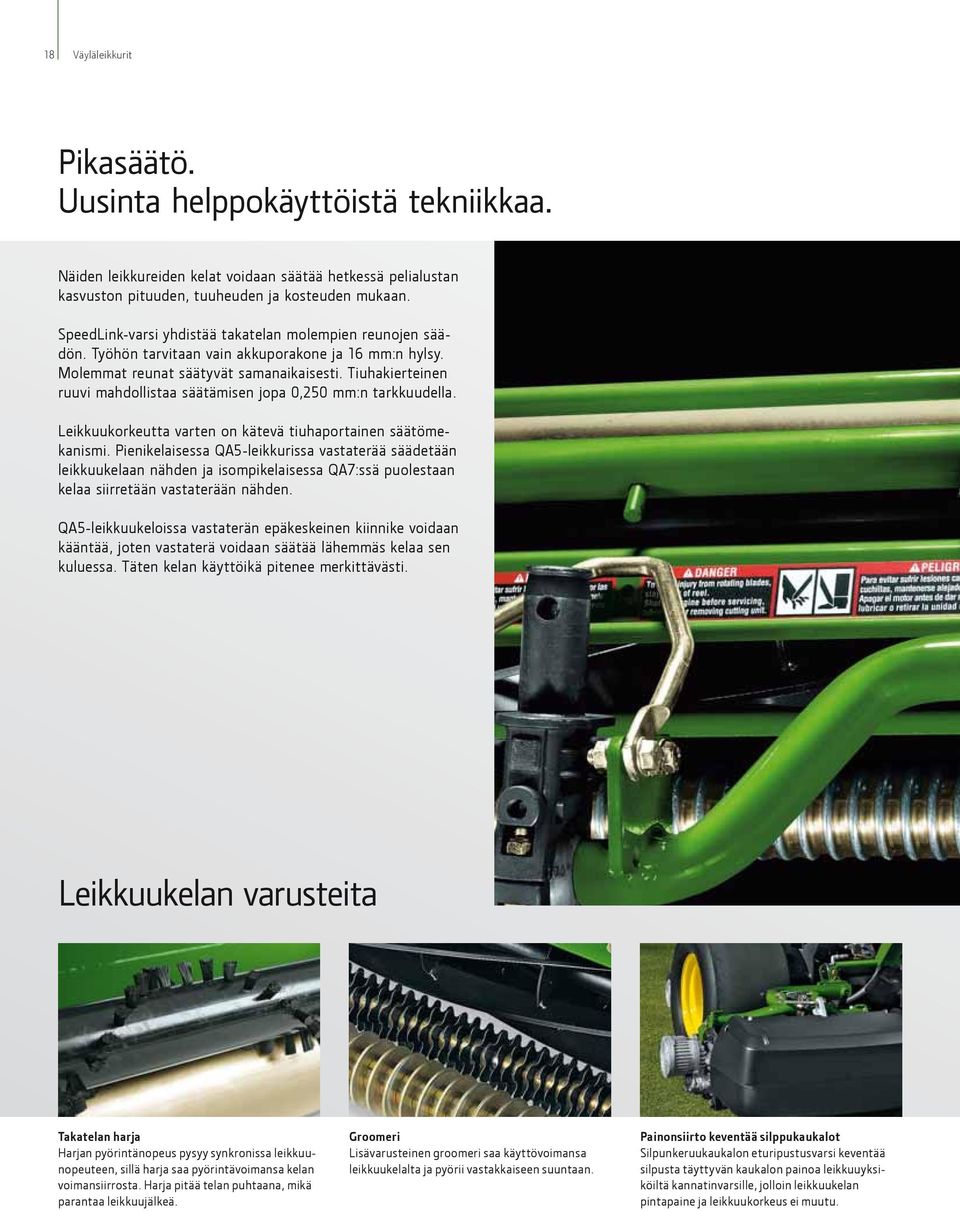

18 18 Väyläleikkurit Pikasäätö. Uusinta helppokäyttöistä tekniikkaa. Näiden leikkureiden kelat voidaan säätää hetkessä pelialustan kasvuston pituuden, tuuheuden ja kosteuden mukaan. SpeedLink-varsi yhdistää takatelan molempien reunojen säädön. Työhön tarvitaan vain akkuporakone ja 16 mm:n hylsy. Molemmat reunat säätyvät samanaikaisesti. Tiuhakierteinen ruuvi mahdollistaa säätämisen jopa 0,250 mm:n tarkkuudella. Leikkuukorkeutta varten on kätevä tiuhaportainen säätömekanismi. Pienikelaisessa QA5-leikkurissa vastaterää säädetään leikkuukelaan nähden ja isompikelaisessa QA7:ssä puolestaan kelaa siirretään vastaterään nähden. QA5-leikkuukeloissa vastaterän epäkeskeinen kiinnike voidaan kääntää, joten vastaterä voidaan säätää lähemmäs kelaa sen kuluessa. Täten kelan käyttöikä pitenee merkittävästi. Leikkuukelan varusteita Takatelan harja Harjan pyörintänopeus pysyy synkronissa leikkuunopeuteen, sillä harja saa pyörintävoimansa kelan voimansiirrosta. Harja pitää telan puhtaana, mikä parantaa leikkuujälkeä. Groomeri Lisävarusteinen groomeri saa käyttövoimansa leikkuukelalta ja pyörii vastakkaiseen suuntaan. Painonsiirto keventää silppukaukalot Silpunkeruukaukalon eturipustusvarsi keventää silpusta täyttyvän kaukalon painoa leikkuuyksiköiltä kannatinvarsille, jolloin leikkuukelan pintapaine ja leikkuukorkeus ei muutu.

19 Väyläleikkurit 19 Telat Sekä kampa- että sileät telat ovat työstetyt yksimittaisista metalliaihiosta hyvän leikkuujäljen ja kestävyyden maksimoimiseksi. Valinnan mukaan ø 5,08 cm tai ø 7,62 cm. QA5-kela voidaan varustaa spiraalikuvioidulla telalla. Pystyleikkuri* Pystyleikkuri katkoo rönsyjä ja juurien haaroja. Se antaa nurmikolle elinvoimaa, sillä kasvuston hapen ja kosteuden saantiedellytykset paranevat merkittävästi. Työsyvyys 3,1 mm:iin saakka *Ei saatavana E-Cut Hybrid -malleihin

20 John Deere hallitsee golfkentän laitekysymykset laidasta laitaan. Tiesitkö, että valikoimiimme kuuluvat myös kastelulaitteistot? John Deere Golf -kastelulaitejärjestelmien toiminta perustuu digitaaliteknologiaan ja langattomaan tiedonsiirtoon. Kentällä olevat hallintayksiköt kommunikoivat suoraan keskenään tarvitsematta keskusyksikön tukea. Laitteistoa voidaan ohjata vaikka toiselta paikkakunnalta matkapuhelimen tai internetin välityksellä. Koko järjestelmä voidaan jälkiasentaa mihin tahansa kilpailevaan, käytössä olevaan 24 V järjestelmään. Varaosapalvelumme pitää pyörät pyörimässä. Kun hankit John Deere -tuotteen, saat paljon muutakin, kuin hyvin suunnitellun, perusteellisesti testatun ja huolellisesti valmistetun koneen. Samaan kauppaan kuuluu myös käyttöopastus sekä varaosa- ja huoltopalvelut. John Deere ja Agrimarket panostavat voimakkaasti myynninjälkeiseen tukeen. Tämä esite on koottu kansainväliseen käyttöön suunnitellusta materiaalista. Suomessa myytävät tuotteet saattavat poiketa joiltakin yksityiskohdiltaan esitteen tiedoista. Varmista koneiden varustus ja saatavuus John Deere -myyjältä. Tiedot sitoumuksetta. Valmistaja pidättää oikeuden tuotemuutoksiin niistä ennalta ilmoittamatta ja ilman velvoitetta tehdä vastaavia muutoksia jo myytyihin tuotteisiin. John Deeren kelta-vihreä väri, loikkaava peura -symboli ja JOHN DEERE -nimi ovat Deere & Companyn tavaramerkkejä. YY FIN 9/09 1/1/2
