BETONIPINTOJEN KORJAUS JA MAALAUS

Transkriptio

1 BETONIPINTOJEN KORJAUS JA MAALAUS

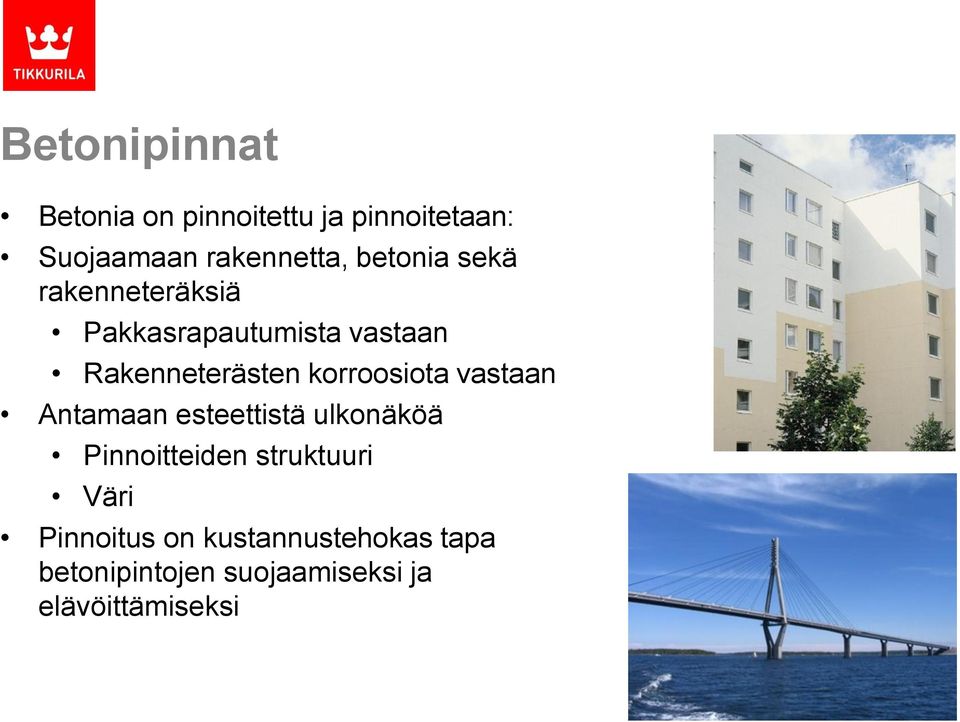

2 Betonipinnat Betonia on pinnoitettu ja pinnoitetaan: Suojaamaan rakennetta, betonia sekä rakenneteräksiä Pakkasrapautumista vastaan Rakenneterästen korroosiota vastaan Antamaan esteettistä ulkonäköä Pinnoitteiden struktuuri Väri Pinnoitus on kustannustehokas tapa betonipintojen suojaamiseksi ja elävöittämiseksi

3 Lähtökohta oikealle korjaamiselle Tunnettava ja ymmärrettävä pinnoitettavaksi tulevan rakenteen rakenne- ja kosteusfysikaaliset ominaisuudet Mikä rakenne? Betonisandwich-elementti Kylmä betonirakenne Parveke Kosteustekninen käyttäytyminen Aikaisemmat pintakäsittelyt ja käytettyjen pinnoitteiden tuotetyypit, sideaineet, kerrosvahvuudet jne.

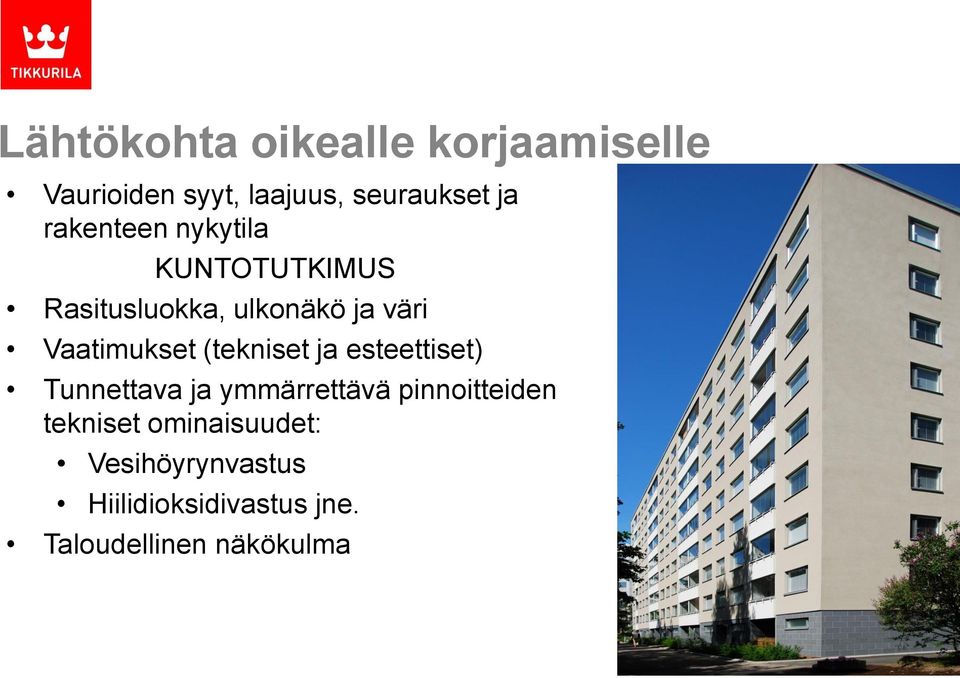

4 Lähtökohta oikealle korjaamiselle Vaurioiden syyt, laajuus, seuraukset ja rakenteen nykytila KUNTOTUTKIMUS Rasitusluokka, ulkonäkö ja väri Vaatimukset (tekniset ja esteettiset) Tunnettava ja ymmärrettävä pinnoitteiden tekniset ominaisuudet: Vesihöyrynvastus Hiilidioksidivastus jne. Taloudellinen näkökulma

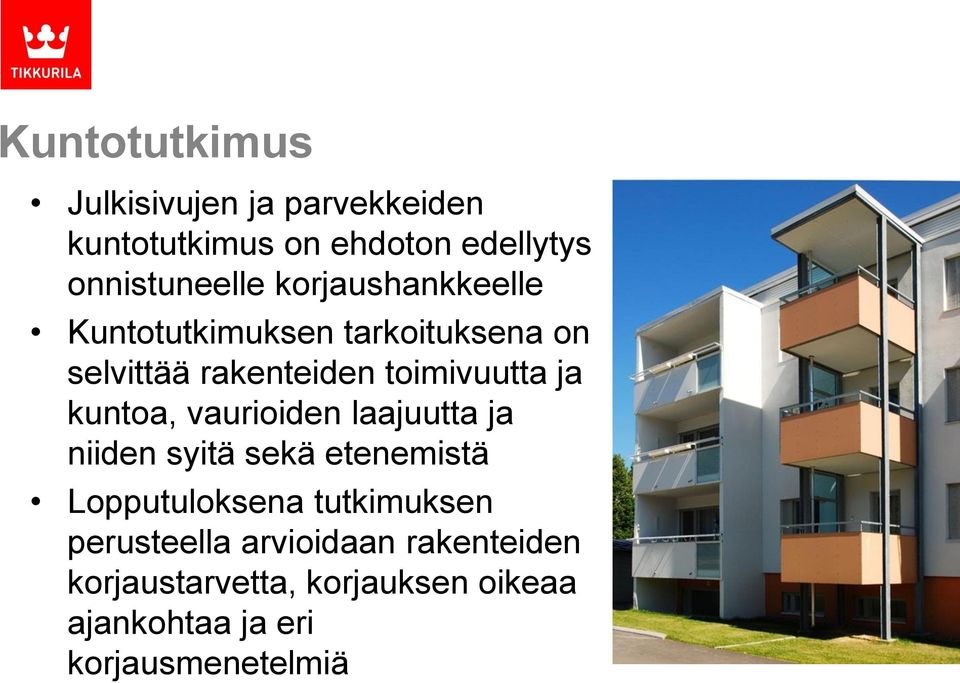

5 Kuntotutkimus Julkisivujen ja parvekkeiden kuntotutkimus on ehdoton edellytys onnistuneelle korjaushankkeelle Kuntotutkimuksen tarkoituksena on selvittää rakenteiden toimivuutta ja kuntoa, vaurioiden laajuutta ja niiden syitä sekä etenemistä Lopputuloksena tutkimuksen perusteella arvioidaan rakenteiden korjaustarvetta, korjauksen oikeaa ajankohtaa ja eri korjausmenetelmiä

6 BETONIN VAURIOITUMINEN

7 Betonin vaurioituminen

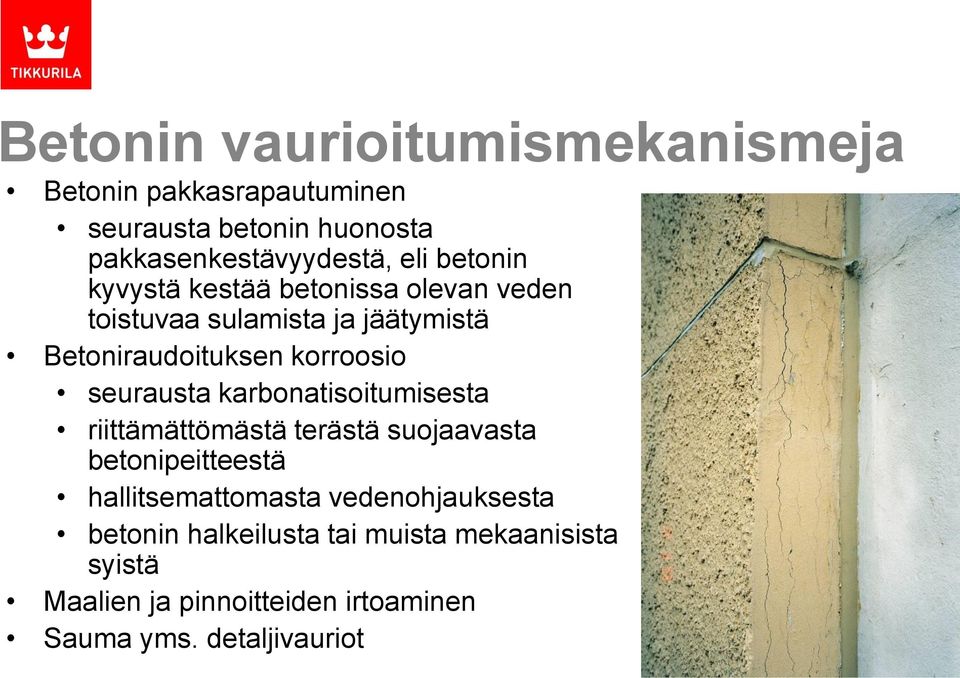

8 Betonin vaurioitumismekanismeja Betonin pakkasrapautuminen seurausta betonin huonosta pakkasenkestävyydestä, eli betonin kyvystä kestää betonissa olevan veden toistuvaa sulamista ja jäätymistä Betoniraudoituksen korroosio seurausta karbonatisoitumisesta riittämättömästä terästä suojaavasta betonipeitteestä hallitsemattomasta vedenohjauksesta betonin halkeilusta tai muista mekaanisista syistä Maalien ja pinnoitteiden irtoaminen Sauma yms. detaljivauriot

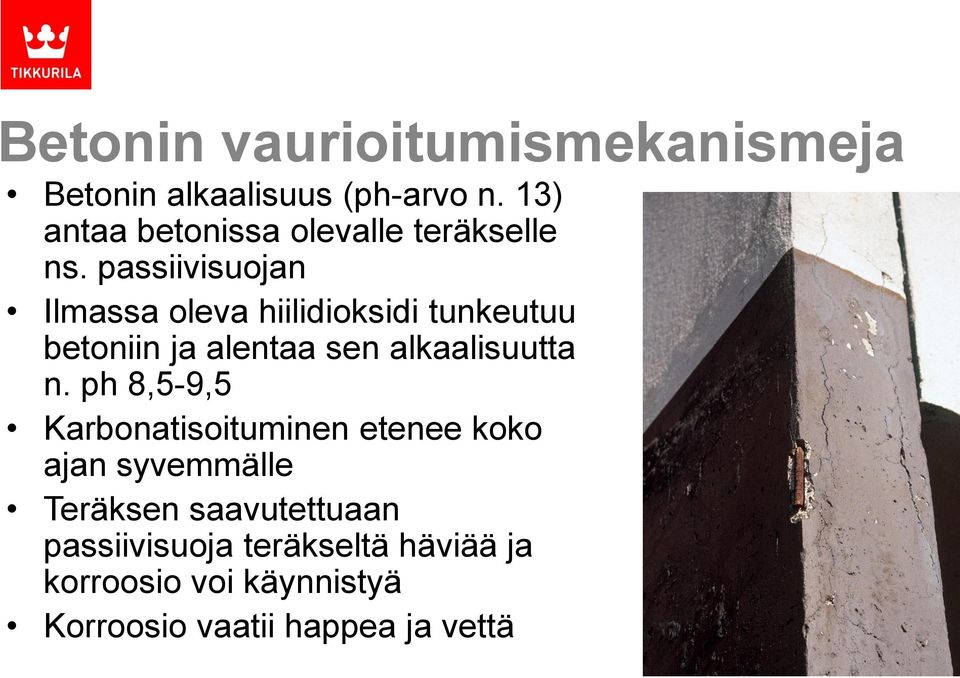

9 Betonin vaurioitumismekanismeja Betonin alkaalisuus (ph-arvo n. 13) antaa betonissa olevalle teräkselle ns. passiivisuojan Ilmassa oleva hiilidioksidi tunkeutuu betoniin ja alentaa sen alkaalisuutta n. ph 8,5-9,5 Karbonatisoituminen etenee koko ajan syvemmälle Teräksen saavutettuaan passiivisuoja teräkseltä häviää ja korroosio voi käynnistyä Korroosio vaatii happea ja vettä

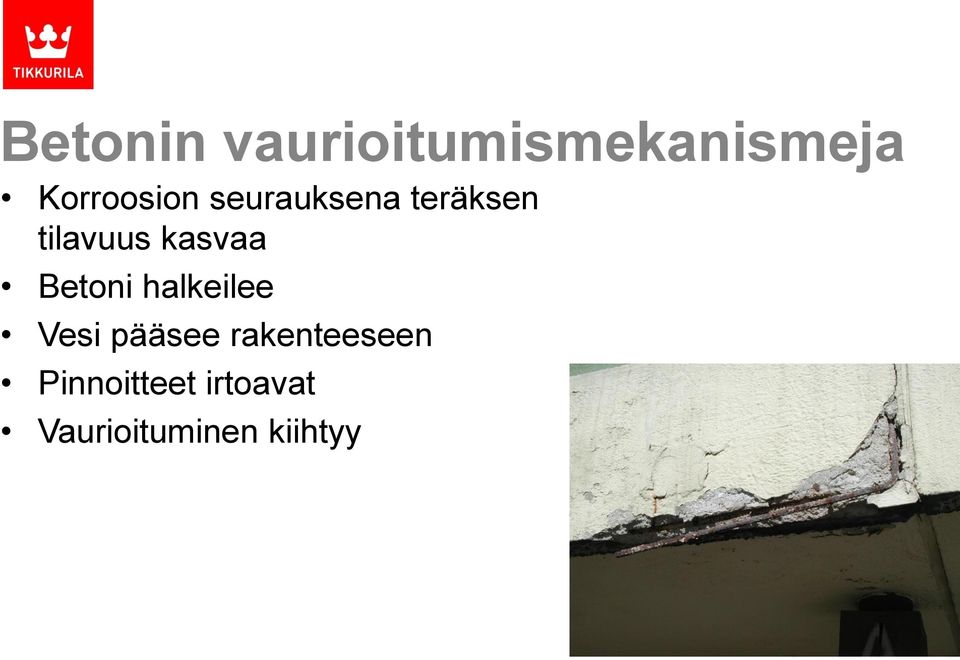

10 Betonin vaurioitumismekanismeja Korroosion seurauksena teräksen tilavuus kasvaa Betoni halkeilee Vesi pääsee rakenteeseen Pinnoitteet irtoavat Vaurioituminen kiihtyy

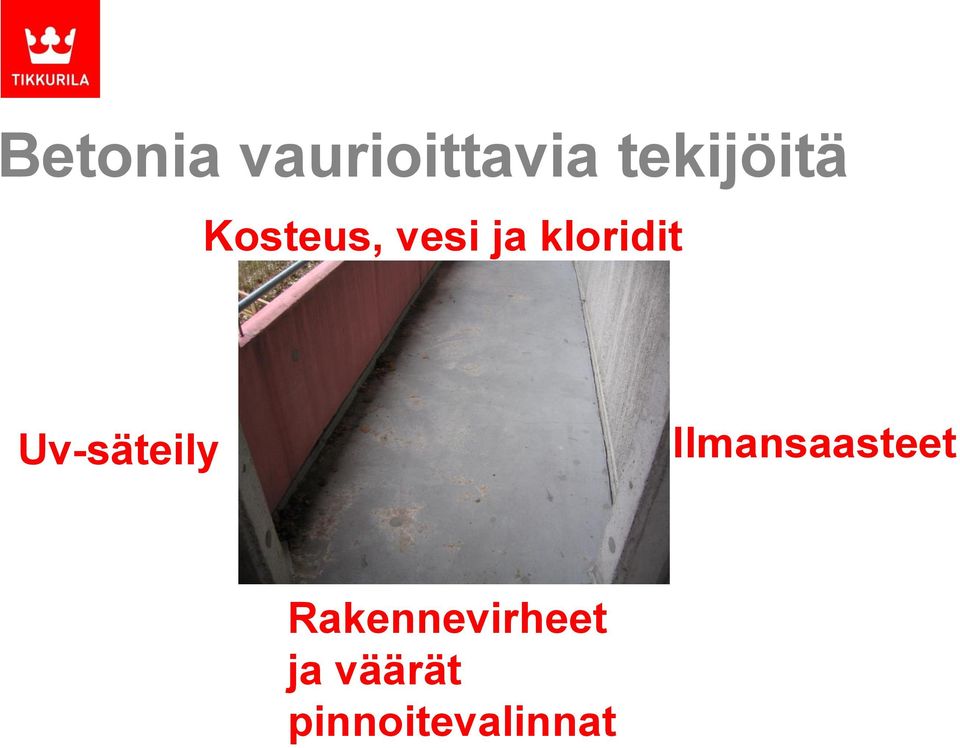

11 Betonia vaurioittavia tekijöitä Kosteus, vesi ja kloridit Uv-säteily Ilmansaasteet Rakennevirheet ja väärät pinnoitevalinnat

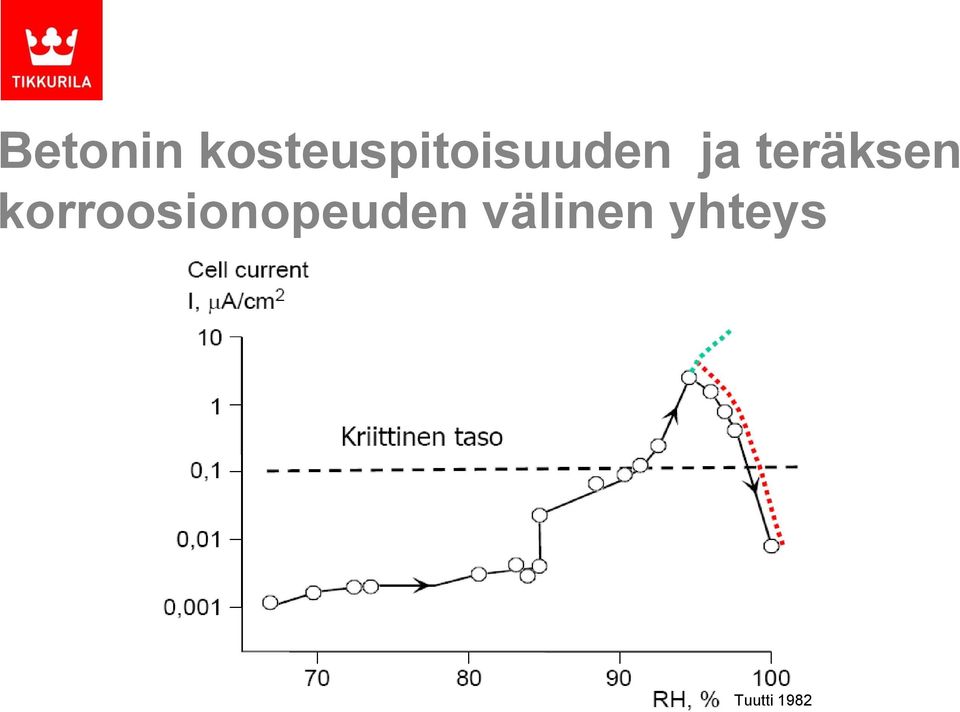

12 Betonin kosteuspitoisuuden ja teräksen korroosionopeuden välinen yhteys Tuutti 1982

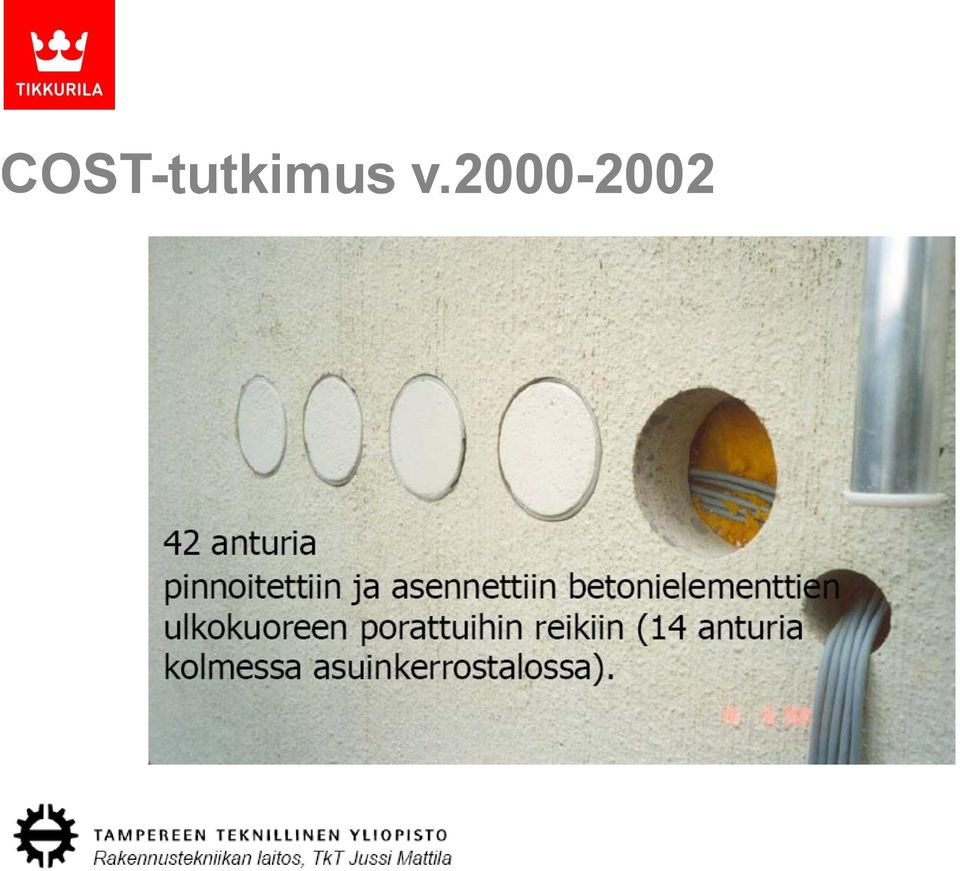

13 COST-tutkimus v

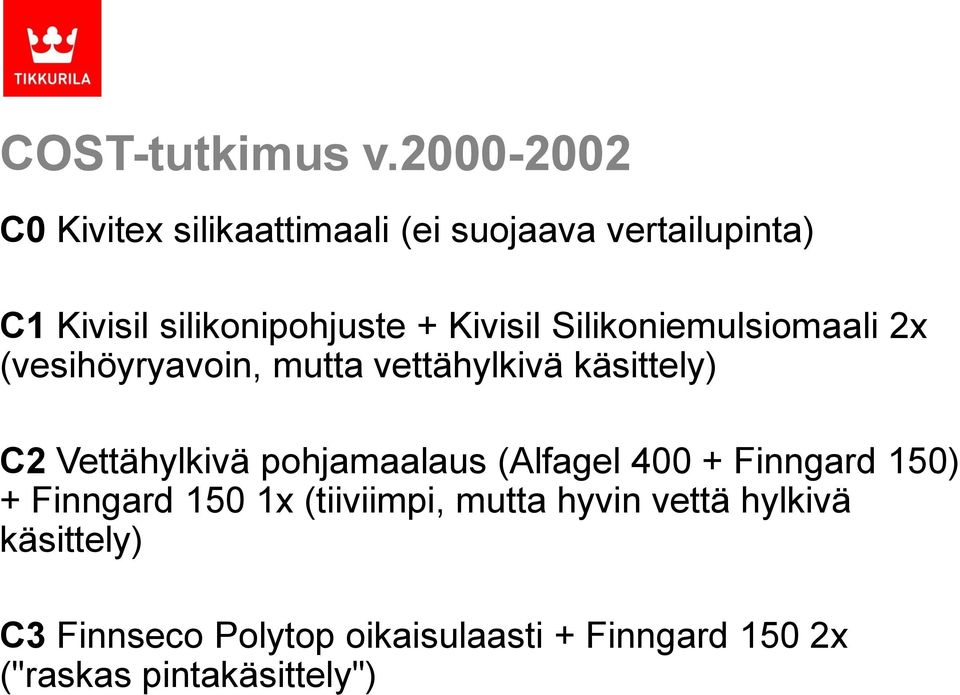

14 COST-tutkimus v C0 Kivitex silikaattimaali (ei suojaava vertailupinta) C1 Kivisil silikonipohjuste + Kivisil Silikoniemulsiomaali 2x (vesihöyryavoin, mutta vettähylkivä käsittely) C2 Vettähylkivä pohjamaalaus (Alfagel Finngard 150) + Finngard 150 1x (tiiviimpi, mutta hyvin vettä hylkivä käsittely) C3 Finnseco Polytop oikaisulaasti + Finngard 150 2x ("raskas pintakäsittely")

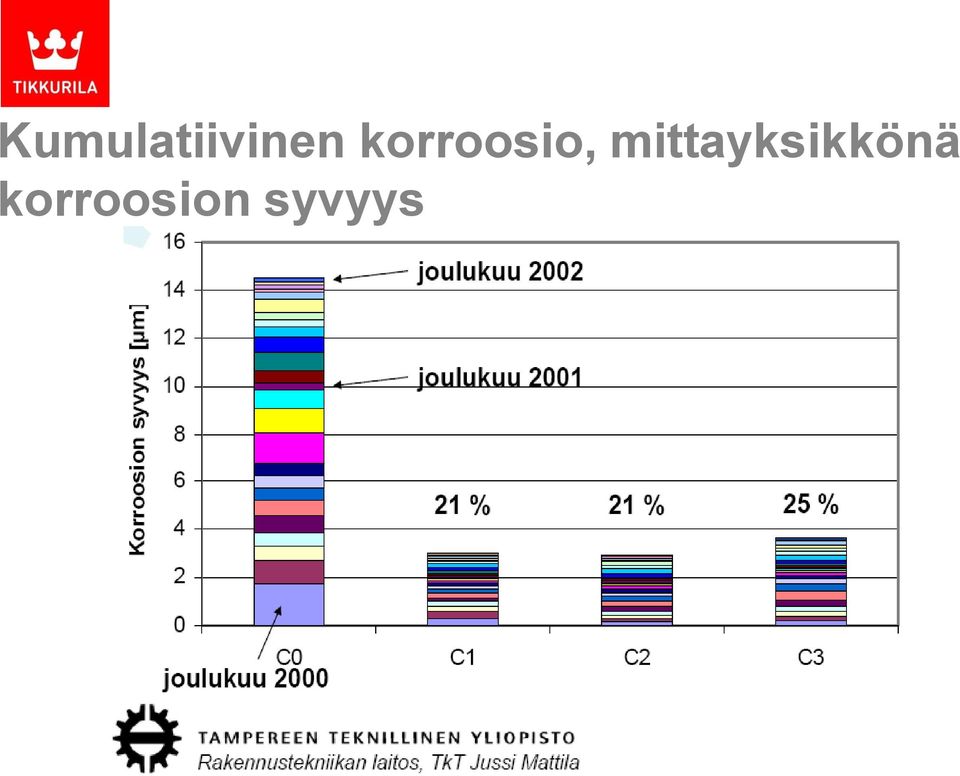

15 Kumulatiivinen korroosio, mittayksikkönä korroosion syvyys

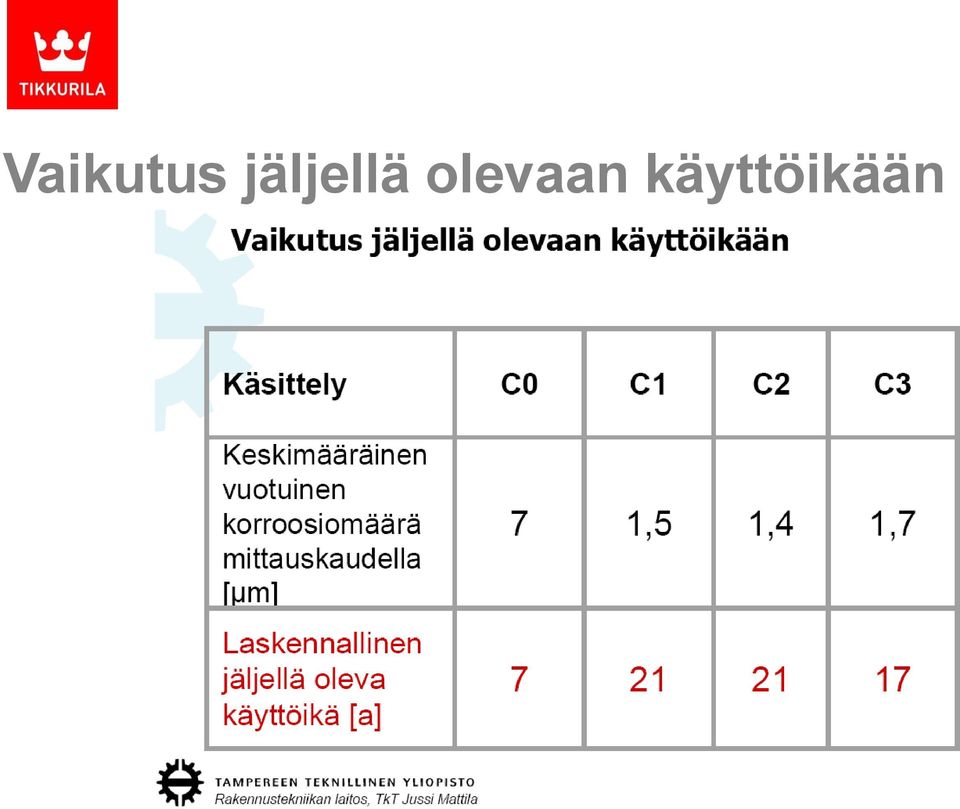

16 Vaikutus jäljellä olevaan käyttöikään

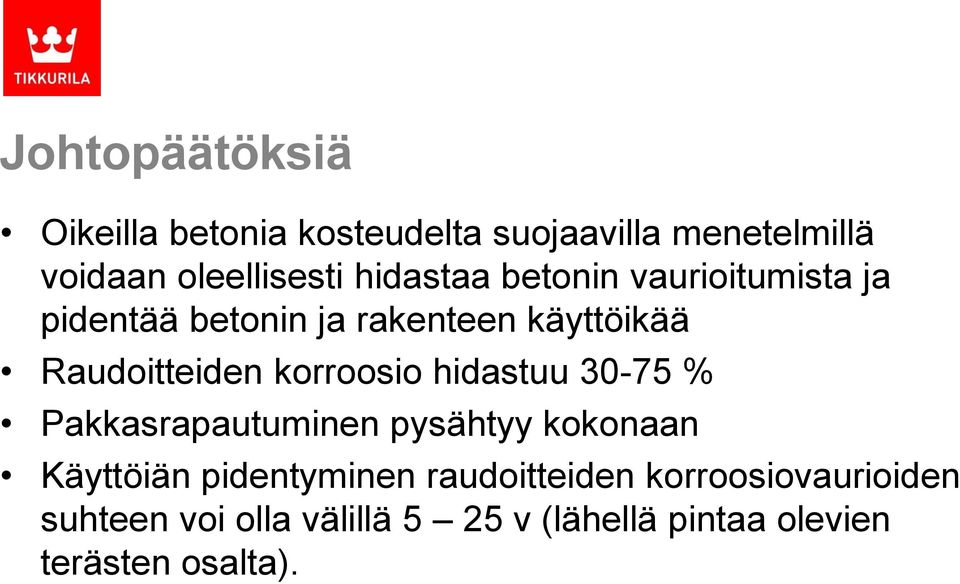

17 Johtopäätöksiä Oikeilla betonia kosteudelta suojaavilla menetelmillä voidaan oleellisesti hidastaa betonin vaurioitumista ja pidentää betonin ja rakenteen käyttöikää Raudoitteiden korroosio hidastuu % Pakkasrapautuminen pysähtyy kokonaan Käyttöiän pidentyminen raudoitteiden korroosiovaurioiden suhteen voi olla välillä 5 25 v (lähellä pintaa olevien terästen osalta).

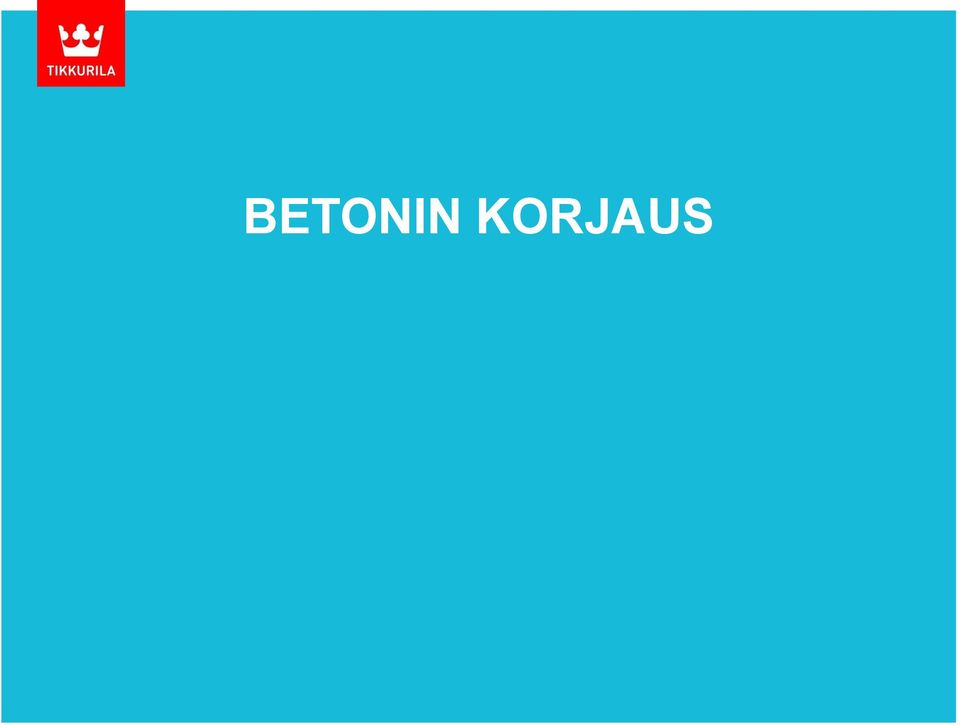

18 BETONIN KORJAUS

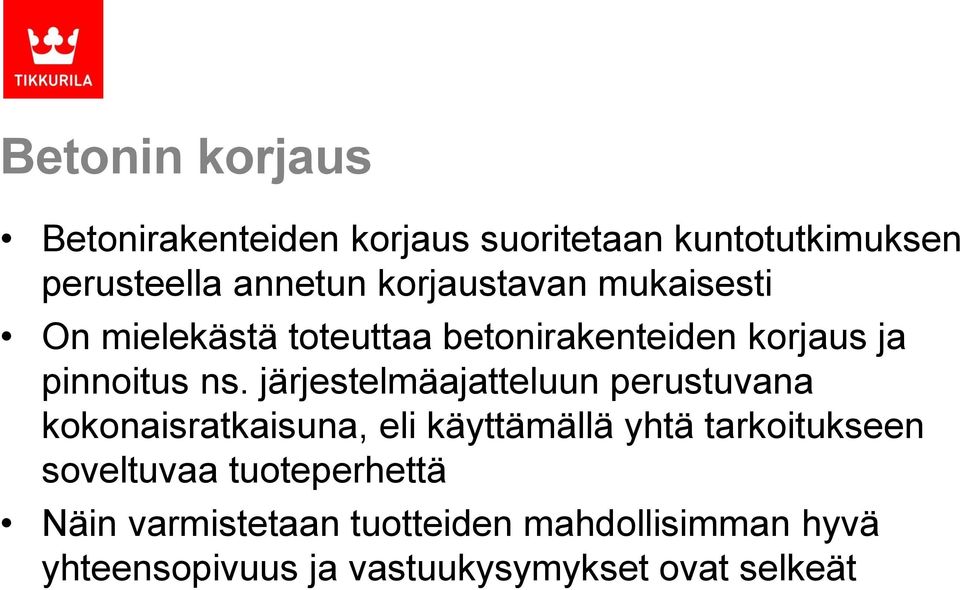

19 Betonin korjaus Betonirakenteiden korjaus suoritetaan kuntotutkimuksen perusteella annetun korjaustavan mukaisesti On mielekästä toteuttaa betonirakenteiden korjaus ja pinnoitus ns. järjestelmäajatteluun perustuvana kokonaisratkaisuna, eli käyttämällä yhtä tarkoitukseen soveltuvaa tuoteperhettä Näin varmistetaan tuotteiden mahdollisimman hyvä yhteensopivuus ja vastuukysymykset ovat selkeät

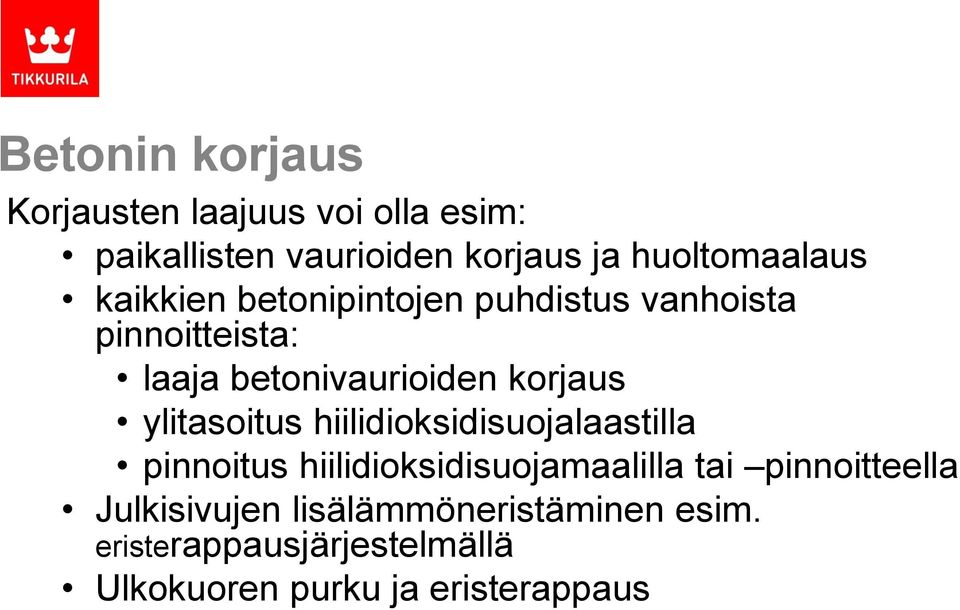

20 Betonin korjaus Korjausten laajuus voi olla esim: paikallisten vaurioiden korjaus ja huoltomaalaus kaikkien betonipintojen puhdistus vanhoista pinnoitteista: laaja betonivaurioiden korjaus ylitasoitus hiilidioksidisuojalaastilla pinnoitus hiilidioksidisuojamaalilla tai pinnoitteella Julkisivujen lisälämmöneristäminen esim. eristerappausjärjestelmällä Ulkokuoren purku ja eristerappaus

21 Betonin esikäsittely Betonipintojen märkähiekkapuhallus Tehokas ja taloudellinen tapa poistaa vaurioituneet pinnoitteet sekä betoni Vaurioituneiden rakenneterästen esille piikkaus Pintojen painepesu Vesipiikkaus

22 Betonin esikäsittely Vaurioituneet teräkset piikataan esiin Ruoste pois raudoitteesta Rautojen suojaus järjestelmään kuuluvalla korroosiosuojamaalilla tai -laastilla Paikkaus järjestelmään kuuluvilla laastilla

23 Betonin ylitasoitus Betonipintojen ylitasoitus järjestelmään kuuluvalla ns. suojalaastilla tyypillisesti n. 2-3 mm kerrokseksi Suojalaastit hidastavat oleellisesti alle jäävän betonin karbonatisoitumista Muodostaa huokosettoman, tasaisen ja hyvän alustan tulevalle maalaukselle tai pinnoitukselle

24 Betonin suojapinnoitus Betonipinnat suojamaalataan tai pinnoitetaan järjestelmään kuuluvalla suojamaalilla tai - pinnoitteella Suojaavat alle jäävää betonia hiilidioksidilta ja kosteudelta Pidentävät betonin ja koko rakenteen käyttöikää

25 Betonin suojaus Polymeerimodifioidut Finnseco-laastit Puhdistus irtoruosteesta Terästen suojaus (Finnseco-KOR) Tartuntasively (Finnseco-KL6) Pienet vauriot: hienokorjauslaasti (KL6) Suuret vauriot: karkeakorjauslaasti (Finnseco-KL30) Pintojen ylitasoitus (Finnseco Polytop) Suojamaalaus Finngard 150, Finngard 500 tai Finngard Silikonihartsimaali

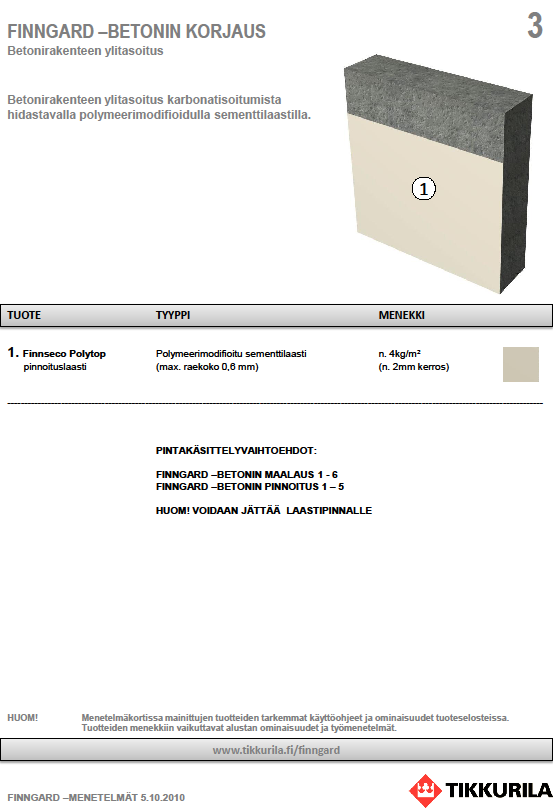

26 Finngard- betonin korjaus -betonin korjaus 1. Korjaus ja paikkaus 2. Korjaus, paikkaus ja ylitasoitus 3. Ylitasoitus

27 Betonin impregnointi Estää kosteuden tunkeutumisen alustaan Impregnointiaineet tunkeutuvat alustaan syvälle Alustan ulkonäkö ei muutu ( näkymätön suoja ) Sateellakin pinta on kuiva Levitys joko matalapaineisella ruiskulla, valuttamalla (nestemäiset) tai telalla Tuotemerkkejä: Alfagel 400 suojageeli (Silko hyväksyntä) Alfasil silikonisuoja

28 Lopputulos Pitkäikäinen ja teknisesti oikein suoritettu Kestää ympäristön rasitukset, vesisateen, pakkasen ja uv-säteilyn Suojaa korjattua rakennetta Esteettisesti hyvän näköinen

29

30

31 FINNGARD ERISTERAPPAUS

32 Eristerappaus Eristerappausjärjestelmien suosio on lisääntynyt viime vuosina rakennusten julkisivujen korjaamisessa Tähän ovat vaikuttaneet mm. Tarve energiataloudellisuuden parantamiseen Valtiovallan tukitoimet hiilidioksidipäästöjen vähentämiseksi Halu saumattomiin julkisivuihin Vanhan julkisivun vaurioiden pysäyttäminen

33 Finngard eristerappausjärjestelmä Keveys 6-8 mm:n laastikerros + pinnoite, kg/m 2 Pääsääntöisesti ei liikuntasaumoja Nopea asentaa Työ muistuttaa tasoitetyötä Eristeenä käytetään joko mineraalista eristettä tai EPS-levyä Vesihöyryä läpäisevä rakenne Soveltuu hyvin sekä korjaus- että uudisrakentamiseen

34 Finngard eristerappausjärjestelmä

35 Finngard eristerappausjärjestelmä

36 FINNGARD LEVYRAPPAUS

37 Finngard Levyrappaus 37

38 Finngard Levyrappaus 1. Ranka (Puu tai teräs) 2. Eristelevy 3. Rappauslevy 4. Saumanauha ja tasoite 5. Verkotuslaasti (Finnseco Ohutrappauslaastit) 6. Vahvikeverkko 7. Tasoituslaasti (Finnseco Ohutrappauslaastit) 8. Pohjamaali (Finngard Silikonihartsimaali) 9. Pinnoite (Finngard -pinnoitteet) HUOM! Järjestelmässä on neljä pinnoitevaihtoehtoa. 38

39 Finngard Levyrappaus Julkisivu- ja pintarappausjärjestelmä tuulettuviin ulkoseinärakenteisiin Vedenkestävä ei turpoamista tai murenemista Kestää sääolosuhteiden jatkuvaa vaihtumista Testattu jäätymis-sulamistestissä Stabiili ja kestävä Portland - sementtirakenne Korkea iskunkestävyys Turvallinen ja palamaton 39

40 Parvekkeiden betonipinnat

41 Finnseco-KKL12 kaatokorjauslaasti Yksikomponenttinen polymeerimodifioitu sementtisideaineinen laasti Maksimiraekoko 1.2 mm Soveltuu betonipuhtaiden lattiapintojen kallistusten korjaamiseen Käyttökohteina mm. parvekkeet ja muut kevyessä rasituksessa olevat lattiapinnat Kertatäyttövahvuudet 2-15 mm

42 Parvekelattioiden pinnoitus Polyuretaanielastomeeriipinnoitteet Hyvä vesitiiveys Joustavia; silloittavat halkeamia Hyvä sään kesto Mekaaninen pistemäisen rasituksen kesto heikompi kuin epokseilla

43 Novofloor 1-K Primer Ilman kosteuden vaikutuksesta kovettuva, yksikomponenttinen polyuretaanipohjuste Käyttökohteet: Parvekkeiden, sosiaalitilojen, henkilöliikennekäytävien yms. lattioiden pohjustukseen ja pintalakkaukseen Pohjustus suoritetaan % ohennetulla Novofloor 1-K Primerilla

44 Novofloor 1-K Elastic Elastinen, ilman kosteuden vaikutuksesta kovettuva, vähäliuotteinen 1-komponenttinen polyuretaanielastomeeri Uv-kestävä ilman erillistä suojamaalausta Käyttökohteet: parvekkeiden, sosiaalitilojen, henkilöliikennekäytävien yms. lattioiden pinnoittamiseen. betoni- ja sementtilaastipintaisille lattioille, joissa vaaditaan joustavuutta, hyvää vedenpitävyyttä ja halkeamien silloittavuutta

45 Novopox epoksipinnoite Liuotteeton kaksikomponenttinen epoksipinnoitejärjestelmä Täyskiiltävä Kestää kulutusta ja mekaanista rasitusta Suunniteltu erityisesti parvekelattioiden pinnoittamiseen Soveltuu myös teollisuuslattioille Samasta tuotteesta saadaan lakka, kitti, maali, pinnoite ja itsesiliävä massa

46 Parvekelaatan alapinnan pinnoitus Parvekelaatan alapinnan tulisi olla periaatteessa mahdollisimman avoin Jos alle jätetään vanhoja maalikerroksia (orgaanisia) huoltomaalaus mahdollisimman hyvin vesihöyryä läpäisevällä maalilla Jos poistetaan kaikki vanhat maalit, vaurioitunut betoni ja tehdään vaadittavat korjauksen, niin pinnoitus epäorgaanisella Finnseco S- sementtipinnoitteella (valkoinen)

47 Kiitos
