Maalin tehtävät. Betonin suojaaminen säärasitukselta. Julkisivun kaunistaminen värin ja struktuurin keinoin

Transkriptio

1

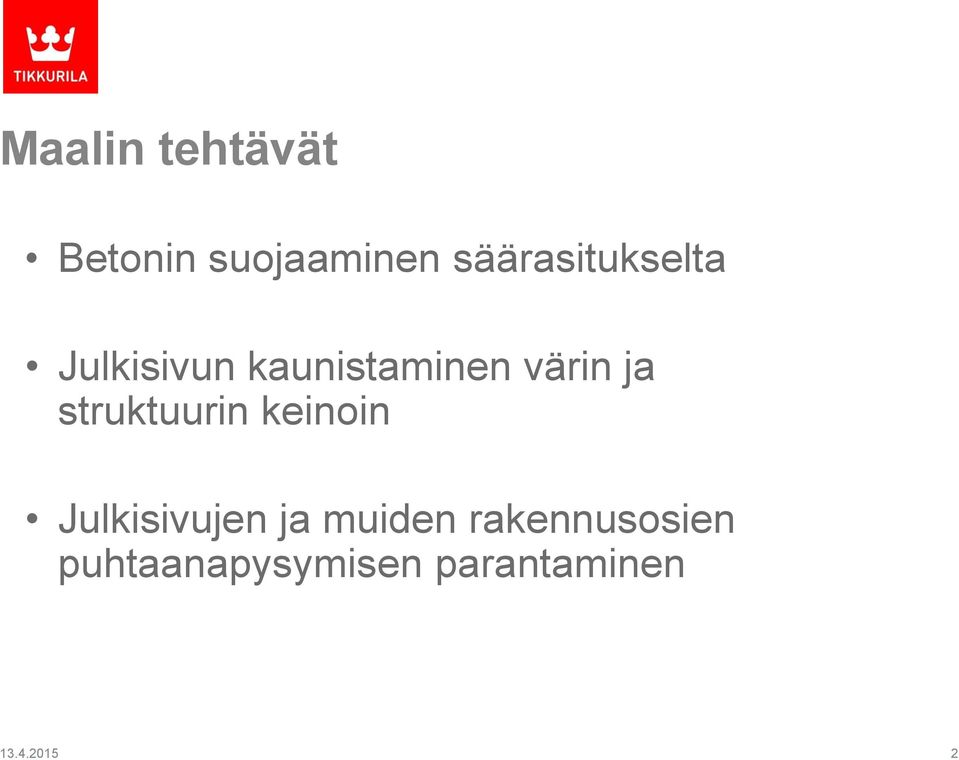

2 Maalin tehtävät Betonin suojaaminen säärasitukselta Julkisivun kaunistaminen värin ja struktuurin keinoin Julkisivujen ja muiden rakennusosien puhtaanapysymisen parantaminen

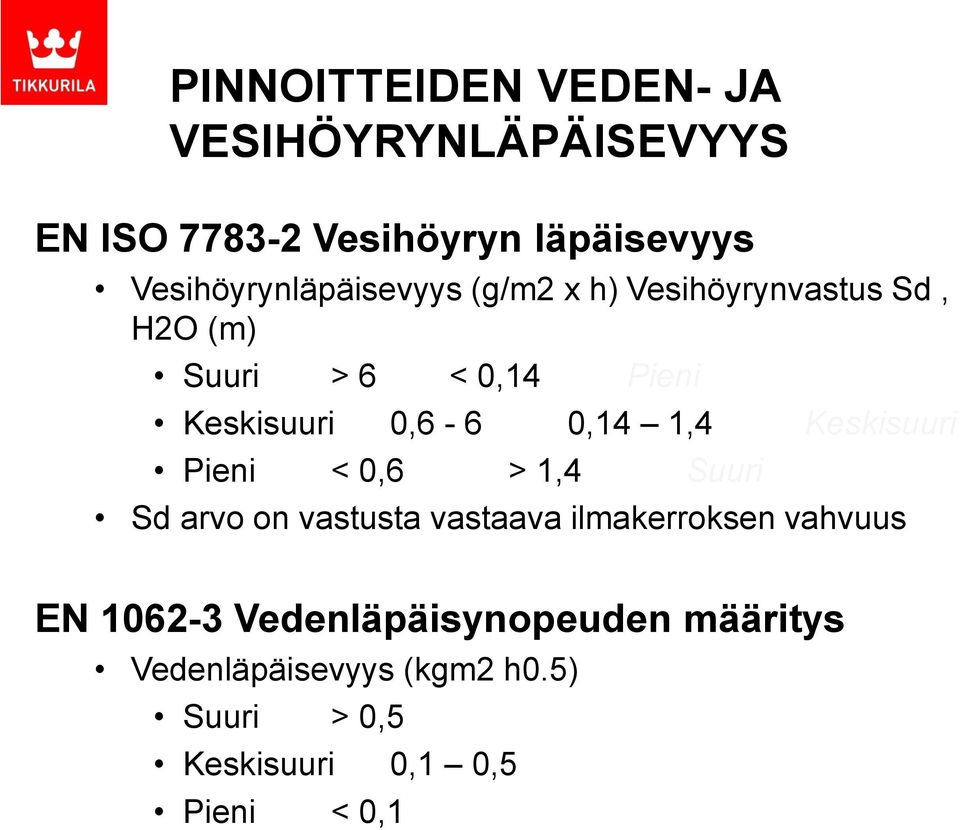

3 PINNOITTEIDEN VEDEN- JA VESIHÖYRYNLÄPÄISEVYYS EN ISO Vesihöyryn läpäisevyys Vesihöyrynläpäisevyys (g/m2 x h) Vesihöyrynvastus Sd, H2O (m) Suuri > 6 < 0,14 Pieni Keskisuuri 0,6-6 0,14 1,4 Keskisuuri Pieni < 0,6 > 1,4 Suuri Sd arvo on vastusta vastaava ilmakerroksen vahvuus EN Vedenläpäisynopeuden määritys Vedenläpäisevyys (kgm2 h0.5) Suuri > 0,5 Keskisuuri 0,1 0,5 Pieni < 0,1

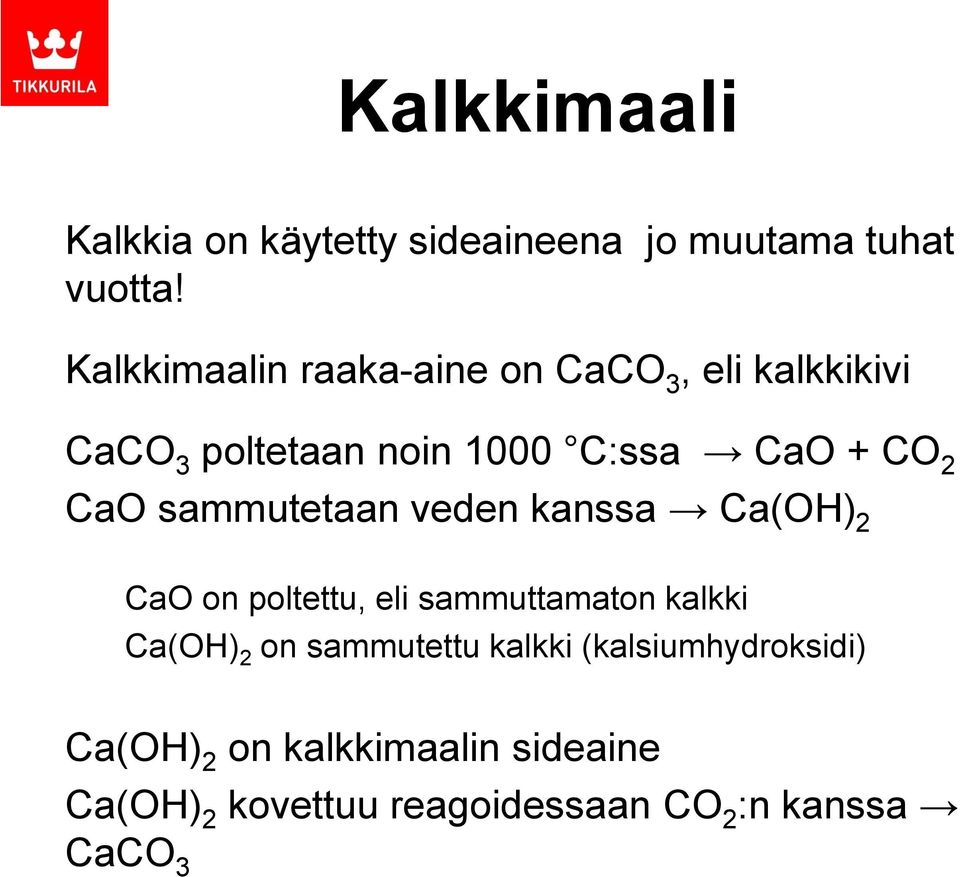

4 Kalkkimaali Kalkkia on käytetty sideaineena jo muutama tuhat vuotta! Kalkkimaalin raaka-aine on CaCO 3, eli kalkkikivi CaCO 3 poltetaan noin 1000 C:ssa CaO + CO 2 CaO sammutetaan veden kanssa Ca(OH) 2 CaO on poltettu, eli sammuttamaton kalkki Ca(OH) 2 on sammutettu kalkki (kalsiumhydroksidi) Ca(OH) 2 on kalkkimaalin sideaine Ca(OH) 2 kovettuu reagoidessaan CO 2 :n kanssa CaCO 3

5 Kalkkimaalin ominaisuudet Kalkilla on erinomainen säänkesto. Kalkkimaalilla on lisäksi erinomainen vesihöyryn läpäisykyky (ei muodosta kalvoa) eikä se muuta alustan kosteuskäyttäytymistä. Myyntituotteet: Finngard kalkkimaali, Perinnekalkki ja Holvi

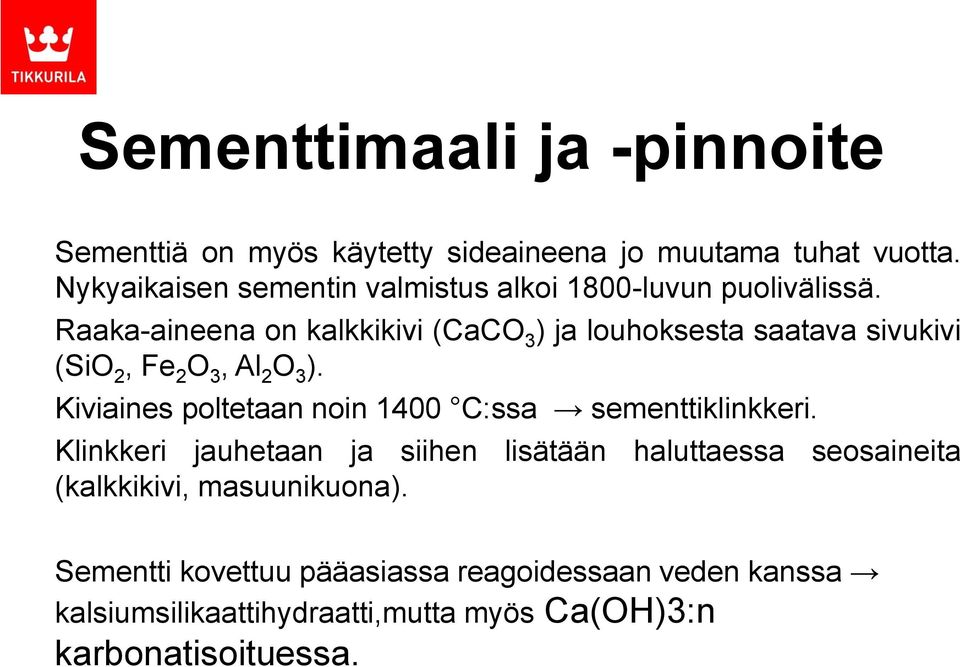

6 Sementtimaali ja -pinnoite Sementtiä on myös käytetty sideaineena jo muutama tuhat vuotta. Nykyaikaisen sementin valmistus alkoi 1800-luvun puolivälissä. Raaka-aineena on kalkkikivi (CaCO 3 ) ja louhoksesta saatava sivukivi (SiO 2, Fe 2 O 3, Al 2 O 3 ). Kiviaines poltetaan noin 1400 C:ssa sementtiklinkkeri. Klinkkeri jauhetaan ja siihen lisätään haluttaessa seosaineita (kalkkikivi, masuunikuona). Sementti kovettuu pääasiassa reagoidessaan veden kanssa kalsiumsilikaattihydraatti,mutta myös Ca(OH)3:n karbonatisoituessa.

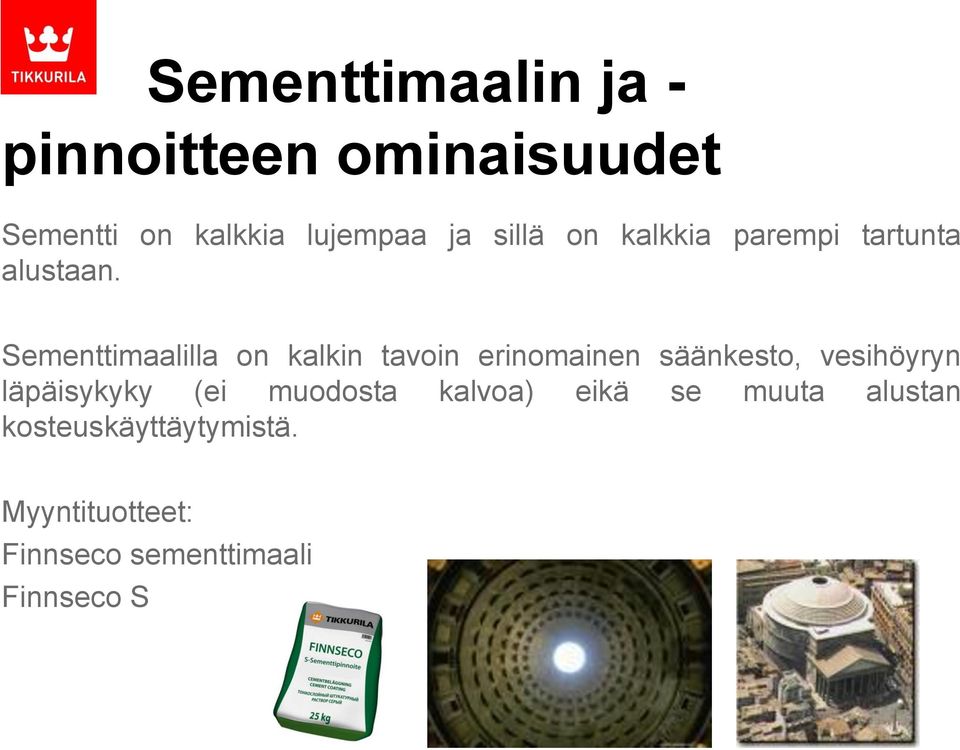

7 Sementtimaalin ja - pinnoitteen ominaisuudet Sementti on kalkkia lujempaa ja sillä on kalkkia parempi tartunta alustaan. Sementtimaalilla on kalkin tavoin erinomainen säänkesto, vesihöyryn läpäisykyky (ei muodosta kalvoa) eikä se muuta alustan kosteuskäyttäytymistä. Myyntituotteet: Finnseco sementtimaali Finnseco S

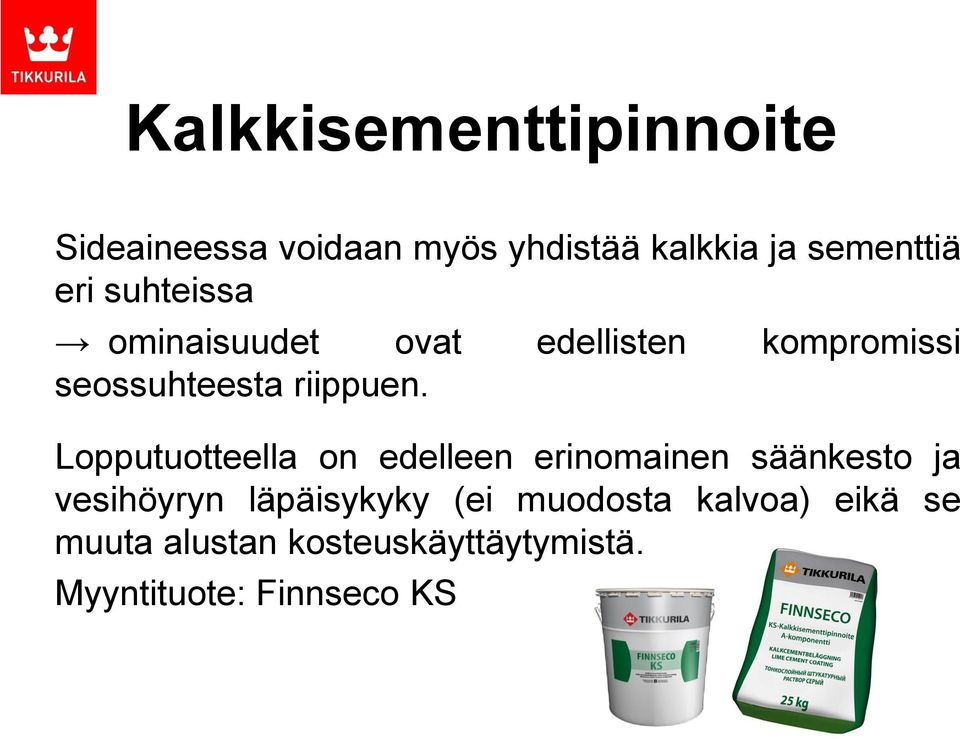

8 Kalkkisementtipinnoite Sideaineessa voidaan myös yhdistää kalkkia ja sementtiä eri suhteissa ominaisuudet ovat edellisten kompromissi seossuhteesta riippuen. Lopputuotteella on edelleen erinomainen säänkesto ja vesihöyryn läpäisykyky (ei muodosta kalvoa) eikä se muuta alustan kosteuskäyttäytymistä. Myyntituote: Finnseco KS

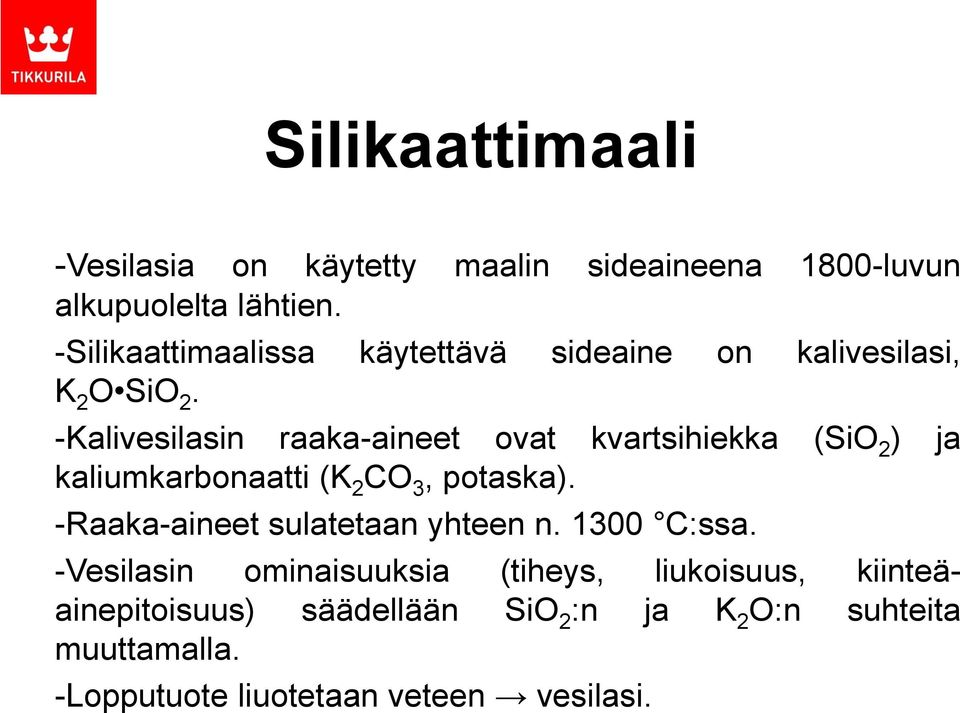

9 Silikaattimaali -Vesilasia on käytetty maalin sideaineena 1800-luvun alkupuolelta lähtien. -Silikaattimaalissa käytettävä sideaine on kalivesilasi, K 2 O SiO 2. -Kalivesilasin raaka-aineet ovat kvartsihiekka (SiO 2 ) ja kaliumkarbonaatti (K 2 CO 3, potaska). -Raaka-aineet sulatetaan yhteen n C:ssa. -Vesilasin ominaisuuksia (tiheys, liukoisuus, kiinteäainepitoisuus) säädellään SiO 2 :n ja K 2 O:n suhteita muuttamalla. -Lopputuote liuotetaan veteen vesilasi.

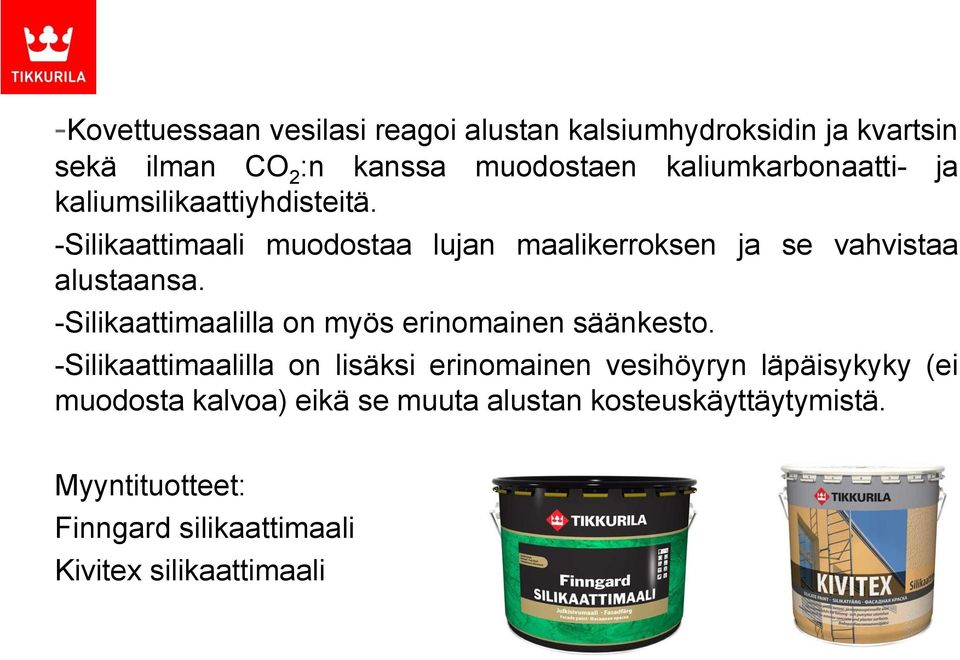

10 -Kovettuessaan vesilasi reagoi alustan kalsiumhydroksidin ja kvartsin sekä ilman CO 2 :n kanssa muodostaen kaliumkarbonaatti- ja kaliumsilikaattiyhdisteitä. -Silikaattimaali muodostaa lujan maalikerroksen ja se vahvistaa alustaansa. -Silikaattimaalilla on myös erinomainen säänkesto. -Silikaattimaalilla on lisäksi erinomainen vesihöyryn läpäisykyky (ei muodosta kalvoa) eikä se muuta alustan kosteuskäyttäytymistä. Myyntituotteet: Finngard silikaattimaali Kivitex silikaattimaali

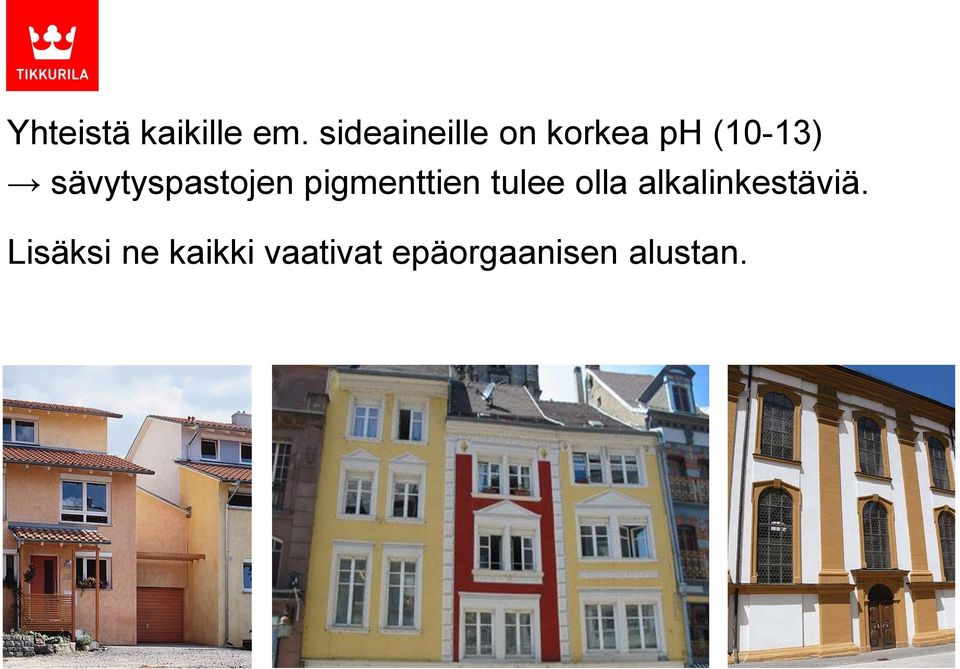

11 Yhteistä kaikille em. sideaineille on korkea ph (10-13) sävytyspastojen pigmenttien tulee olla alkalinkestäviä. Lisäksi ne kaikki vaativat epäorgaanisen alustan.

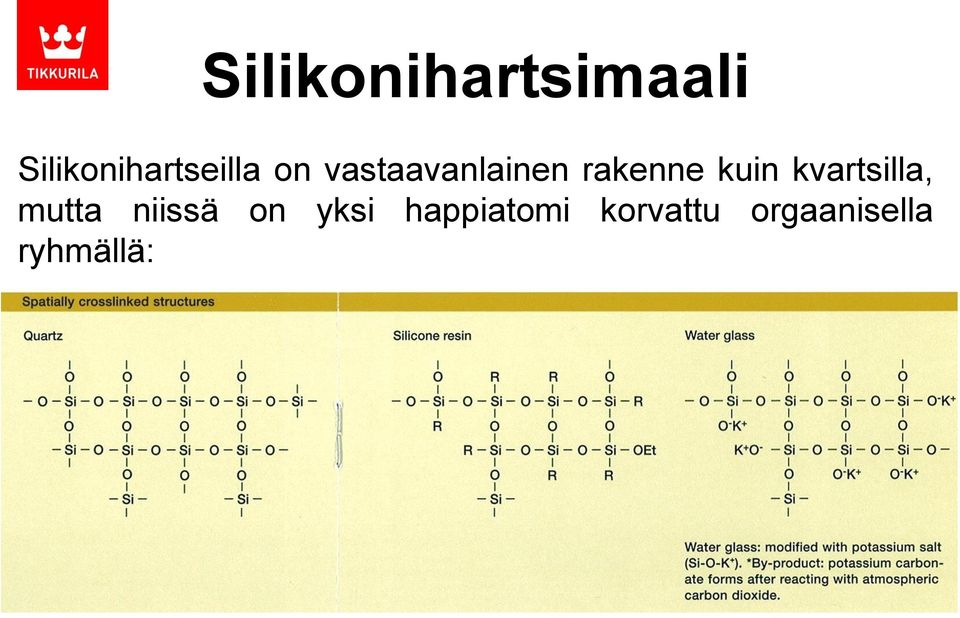

12 Silikonihartsimaali Silikonihartseilla on vastaavanlainen rakenne kuin kvartsilla, mutta niissä on yksi happiatomi korvattu orgaanisella ryhmällä:

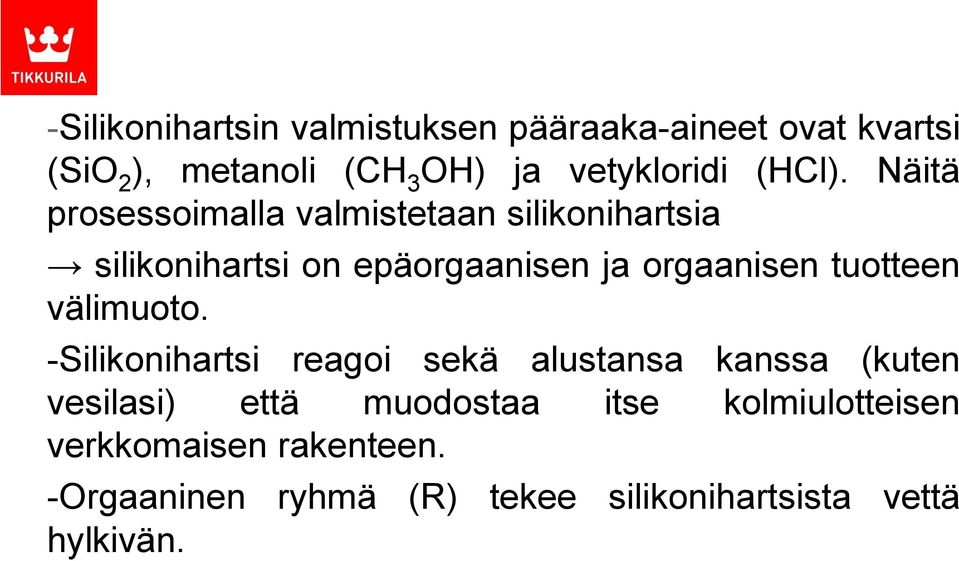

13 -Silikonihartsin valmistuksen pääraaka-aineet ovat kvartsi (SiO 2 ), metanoli (CH 3 OH) ja vetykloridi (HCl). Näitä prosessoimalla valmistetaan silikonihartsia silikonihartsi on epäorgaanisen ja orgaanisen tuotteen välimuoto. -Silikonihartsi reagoi sekä alustansa kanssa (kuten vesilasi) että muodostaa itse kolmiulotteisen verkkomaisen rakenteen. -Orgaaninen ryhmä (R) tekee silikonihartsista vettä hylkivän.

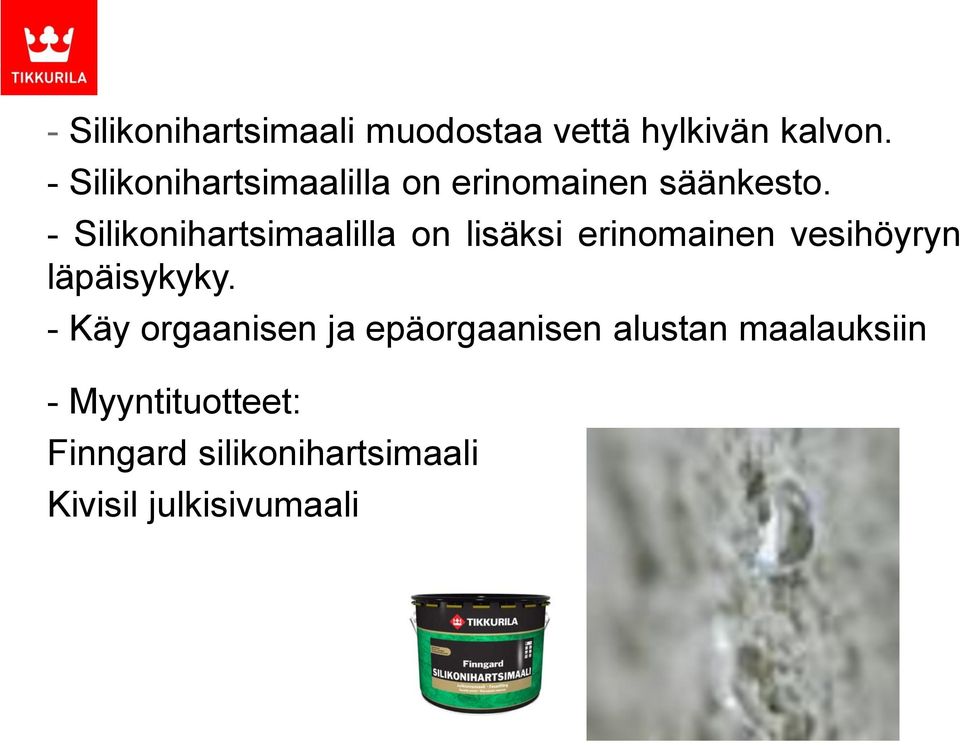

14 - Silikonihartsimaali muodostaa vettä hylkivän kalvon. - Silikonihartsimaalilla on erinomainen säänkesto. - Silikonihartsimaalilla on lisäksi erinomainen vesihöyryn läpäisykyky. - Käy orgaanisen ja epäorgaanisen alustan maalauksiin - Myyntituotteet: Finngard silikonihartsimaali Kivisil julkisivumaali

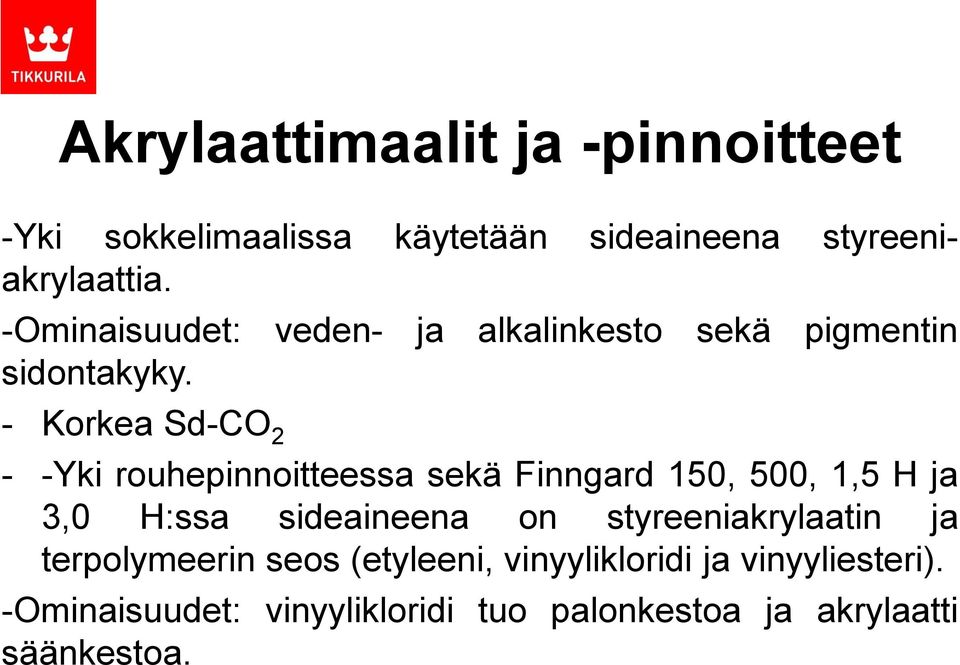

15 Akrylaattimaalit ja -pinnoitteet -Yki sokkelimaalissa käytetään sideaineena styreeniakrylaattia. -Ominaisuudet: veden- ja alkalinkesto sekä pigmentin sidontakyky. - Korkea Sd-CO 2 - -Yki rouhepinnoitteessa sekä Finngard 150, 500, 1,5 H ja 3,0 H:ssa sideaineena on styreeniakrylaatin ja terpolymeerin seos (etyleeni, vinyylikloridi ja vinyyliesteri). -Ominaisuudet: vinyylikloridi tuo palonkestoa ja akrylaatti säänkestoa.

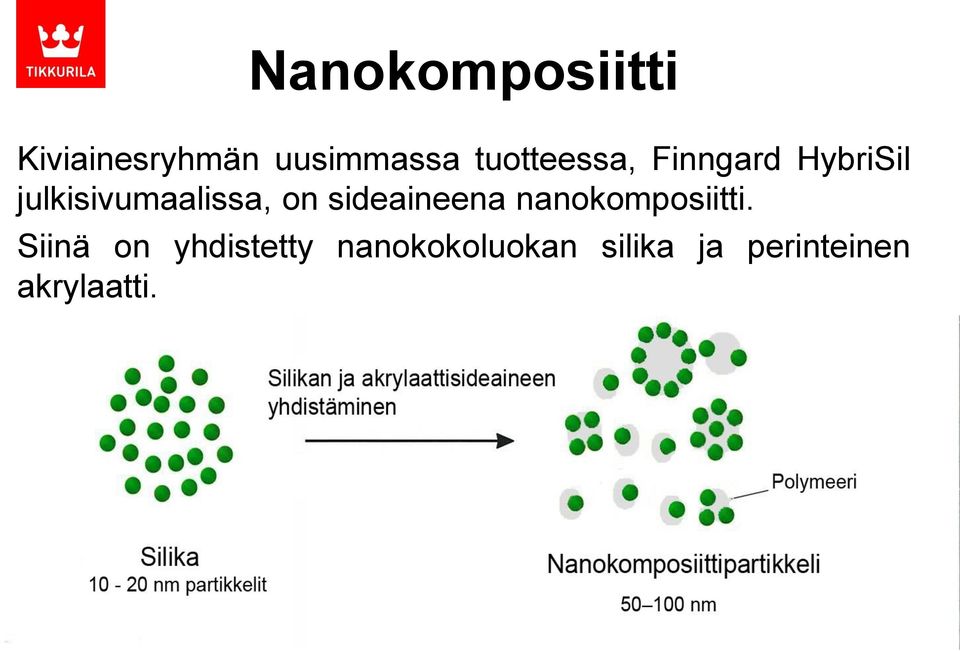

16 Nanokomposiitti Kiviainesryhmän uusimmassa tuotteessa, Finngard HybriSil julkisivumaalissa, on sideaineena nanokomposiitti. Siinä on yhdistetty nanokokoluokan silika ja perinteinen akrylaatti.

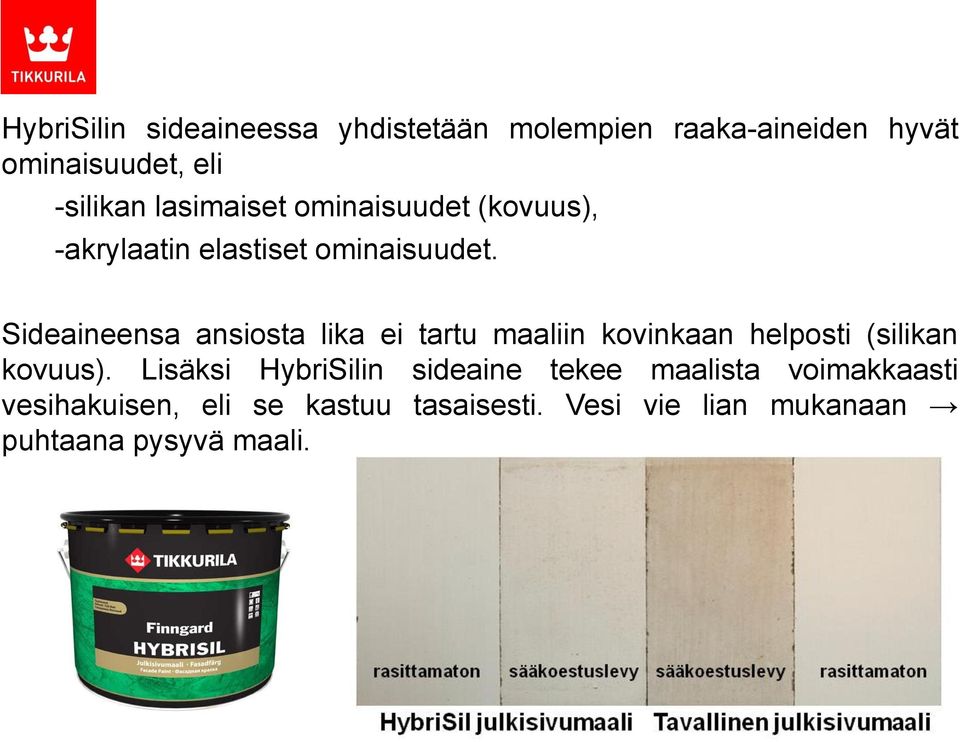

17 HybriSilin sideaineessa yhdistetään molempien raaka-aineiden hyvät ominaisuudet, eli -silikan lasimaiset ominaisuudet (kovuus), -akrylaatin elastiset ominaisuudet. Sideaineensa ansiosta lika ei tartu maaliin kovinkaan helposti (silikan kovuus). Lisäksi HybriSilin sideaine tekee maalista voimakkaasti vesihakuisen, eli se kastuu tasaisesti. Vesi vie lian mukanaan puhtaana pysyvä maali.

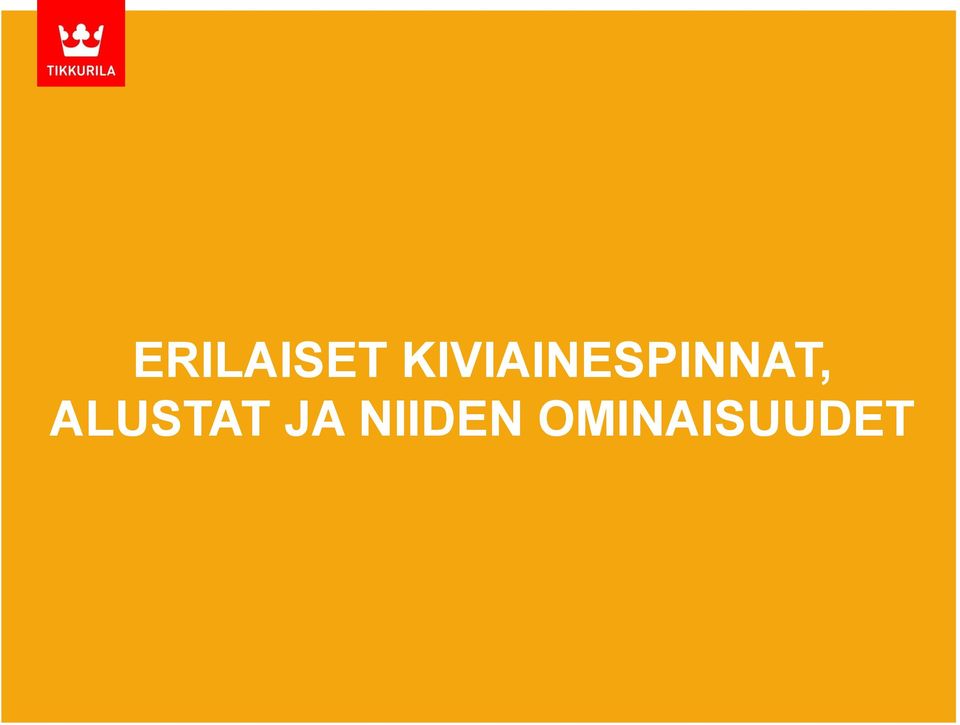

18 ERILAISET KIVIAINESPINNAT, ALUSTAT JA NIIDEN OMINAISUUDET

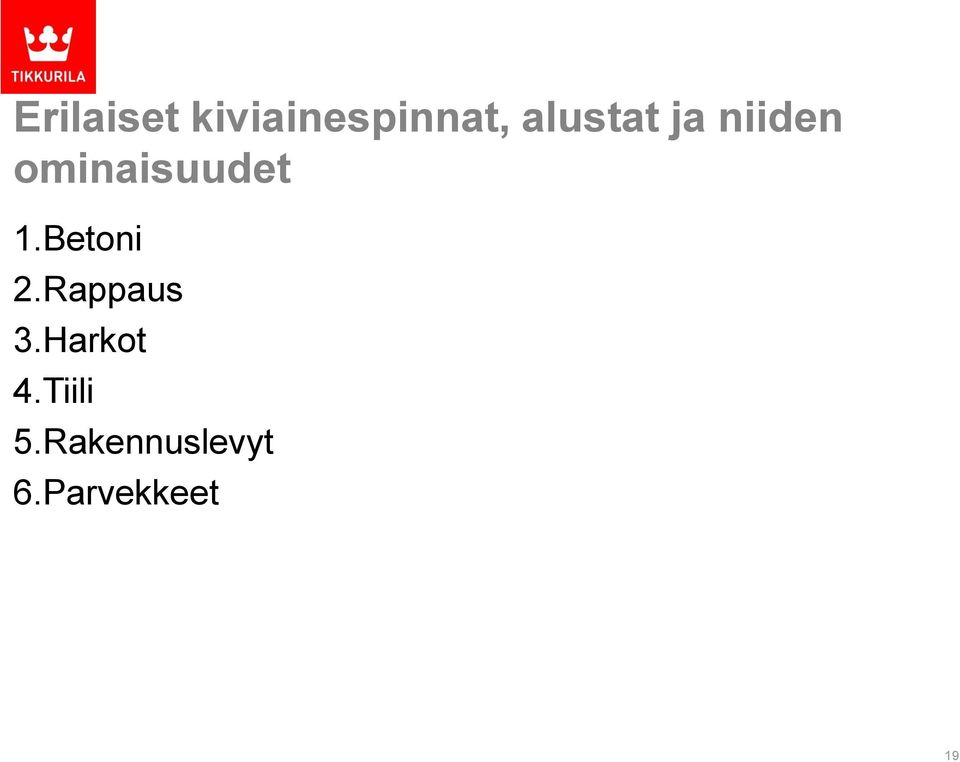

19 Erilaiset kiviainespinnat, alustat ja niiden ominaisuudet 1.Betoni 2.Rappaus 3.Harkot 4.Tiili 5.Rakennuslevyt 6.Parvekkeet 19

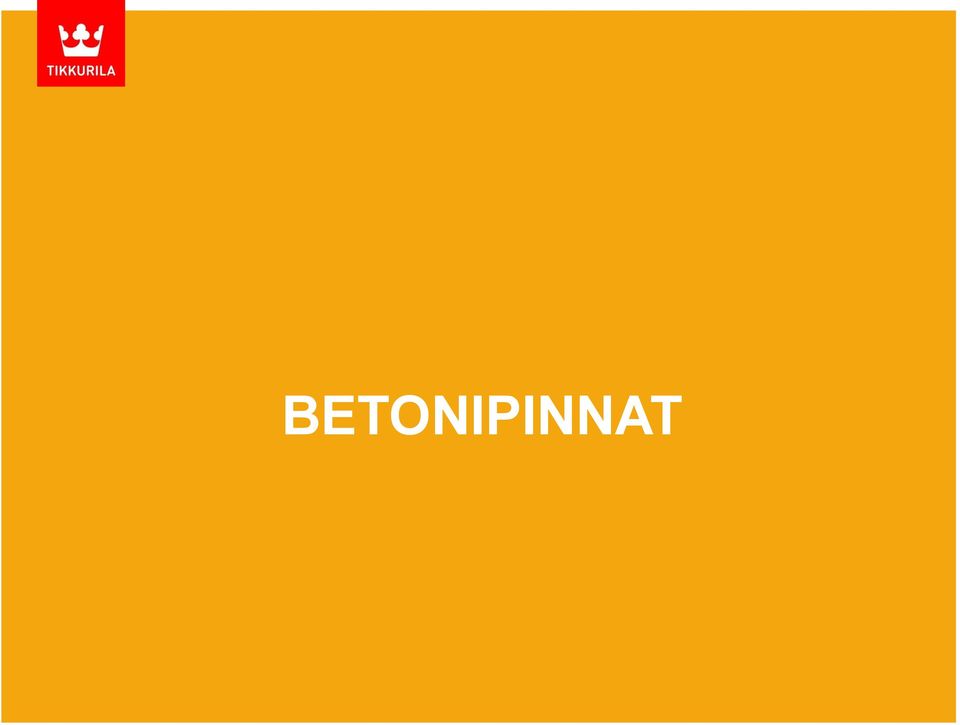

20 BETONIPINNAT

21 Betoni Betoni koostuu sementistä (harmaa tai valkoinen jauhe) runkoaineesta (hiekasta ja kivistä) vedestä Puristuslujuus MN/m² Vetolujuus n. 1/10 puristusluj. Tiheys n kg/m³

22 Betonipinnat Betonia on pinnoitettu ja pinnoitetaan: Suojaamaan rakennetta, betonia itseään sekä rakenneteräksiä Pakkasrapautumista vastaan Rakenneterästen korroosiota vastaan Antamaan esteettistä ulkonäköä Pinnoitteiden struktuuri Väri Pinnoitus on kustannustehokas tapa betonipintojen suojaamiseksi ja elävöittämiseksi

23 Sandwich-elementti Sandwich-elementissä sisä- ja ulkokuori ovat kiinni toisissaan teräsansailla Lämpöeriste on betonikuorien välissä Käytössä -60-luvulta lähtien Suurin osa -70-luvun asuntotuotannosta toteutettu sandwich-elementeistä Maalaus yleisin pintakäsittelyvaihtoehto

24 Sandwich-elementti

25 Sandwich-elementti

26 BETONIN VAURIOITUMINEN

27 Betonin vaurioitumismekanismeja Betonin pakkasrapautuminen Betoniraudoituksen korroosio Maalien ja pinnoitteiden irtoaminen Sauma yms. detaljivauriot

28 BETONIN KORJAUS

29 Betonin korjaus Betonirakenteiden korjaus suoritetaan kuntotutkimuksen perusteella annetun korjaustavan mukaisesti On mielekästä toteuttaa betonirakenteiden korjaus ja pinnoitus ns. järjestelmäajatteluun perustuvana kokonaisratkaisuna, eli käyttämällä yhtä tarkoitukseen soveltuvaa tuoteperhettä Näin varmistetaan tuotteiden mahdollisimman hyvä yhteensopivuus ja vastuukysymykset ovat selkeät

30 Betonin korjaus Korjausten laajuus voi olla esim: paikallisten vaurioiden korjaus ja huoltomaalaus kaikkien betonipintojen puhdistus vanhoista pinnoitteista: laaja betonivaurioiden korjaus ylitasoitus hiilidioksidisuojalaastilla pinnoitus hiilidioksidisuojamaalilla tai pinnoitteella Julkisivujen lisälämmöneristäminen esim. eriste- tai levyrappausjärjestelmällä Ulkokuoren purku ja eriste- tai levyrappaus

31 Betonin suojaus Polymeerimodifioidut Finnseco-laastit Puhdistus irtoruosteesta Terästen suojaus (Finnseco-KOR) Tartuntasively (Finnseco-KL6) Pienet vauriot: hienokorjauslaasti (KL6) Suuret vauriot: karkeakorjauslaasti (Finnseco- KL30) Pintojen ylitasoitus (Finnseco Polytop, Finnseco Ylitasoituslaasti) Suojamaalaus Finngard 150, Finngard 500, Finngard Silikonihartsimaali, Finngard Silikonihartsipinnoite

32 Finngard betoninkorjausmenetelmätfinngard betonin korjaus Finnseco KL6- Hienokorjauslaasti Finnseco KL30- Karkeakorjauslaasti Finnseco Polytop- Pinnoituslaasti Polymeerimodifioitukuitupitoinen sementtilaasti. Hidastaa kosteuden ja hiilidioksidin tunkeutumista alla olevaan betoniin. Pienten betonivaurioiden korjaamiseen Pakkauskoko 25 kg Polymeerimodifioitukuitupitoinen sementtilaasti. Hidastaa kosteuden ja hiilidioksidin tunkeutumista alla olevaan betoniin. Suurempien betonivaurioiden korjaamiseen Pakkauskoko 25 kg Polymeerimodifioitu sementtilaasti. Hidastaa kosteuden ja hiilidioksidin tunkeutumista alla olevaan betoniin. Suurempien betonivaurioiden korjaamiseen Pakkauskoko 25 kg

33 Betonin ylitasoitus Betonipintojen ylitasoitus järjestelmään kuuluvalla ns. suojalaastilla tyypillisesti n. 2-3 mm. kerrokseksi Suojalaastit hidastavat alle jäävän betonin karbonatisoitumista Muodostaa huokosettoman, tasaisen ja hyvän alustan tulevalle maalaukselle tai pinnoitukselle

34 Betonin suojapinnoitus Betonipinnat suojamaalataan tai pinnoitetaan järjestelmään kuuluvalla suojamaalilla tai -pinnoitteella Suojaavat alle jäävää betonia hiilidioksidilta ja kosteudelta Pidentävät betonin ja koko rakenteen käyttöikää

35 Finngard 150 suojamaali Vesiohenteinen, akrylaattimaali. Maalaustarvikeryhmä 34.1 (RT-luokitus). Suojaa alla olevaa betonia kosteutta ja karbonatisoitumista vastaan. Soveltuu betonirakenteiden, mineraalisten levypintojen ja sementtilaasteilla ylitasoitettujen betonipintojen maalaukseen. Sävytys Finngard-sävytysjärjestelmällä. Työtapa sively, telaus tai ruiskutus. Pakkauskoko 18 l

36 Finngard 500 suojapinnoite Vesiohenteinen, maalimainen akrylaattipinnoite. Maksimi raekoko n. 0,5 mm. Maalaustarvikeryhmä 34.1 (RT-luokitus) Suojaa alla olevaa betonia kosteutta ja karbonatisoitumista vastaan. Soveltuu betonirakenteiden, mineraalisten levypintojen ja sementtilaasteilla ylitasoitettujen betonipintojen maalaukseen. Sävytys Finngard-sävytysjärjestelmällä. Työtapa telaus, harjalevitys tai ruiskutus. Pakkauskoko 18 l

37 Finngard Silikonihartsimaali Vesiohenteinen, liuotteeton silikonihartsimaali. Maalaustarvikeryhmät 34.1, 34.2 ja 34.3 (RT-luokitus). Hyvin vettä hylkivä ja vesihöyryä läpäisevä maali. Soveltuu betonipintojen ja sementtivahvojen rappauspintojen ulkomaalaukseen Sävytys Finngard-sävytysjärjestelmällä. Työtapa sively, telaus tai ruiskutus. Pakkauskoko 3 l ja 18 l

38 Finngard HybriSil Vesiohenteinen, puhtaana pysyvä nanoteknologiaan perustuva julkisivumaali. Maalaustarvikeryhmä 34.1 (RT-luokitus). Hydrofiilinen maali, jonka puhtaana pysyvyys perustuu sadeveden pintaa huuhtelevaan vaikutukseen. Soveltuu betonipintojen ja sementtivahvojen rappauspintojen ulkomaalaukseen. Sävytys Finngard-sävytysjärjestelmällä. Työtapa sively, telaus tai ruiskutus. Pakkauskoko 18 l

39 Finngard 1,5 H hiertopinnoite Vesiohenteinen, silikonimodifioitu, vettä hylkivä akrylaattipinnoite. Maksimiraekoko n. 1,5 mm. Maalaustarvikeryhmä 34.1 (RTluokitus) Soveltuu betonirakenteiden ja sementtivahvoilla laasteilla ylitasoitettujen betoni-, harkko- ja mineraalisten levypintojen pinnoitukseen. Sävytys Finngard-sävytysjärjestelmällä. Työtapa ruiskutus tai lastalevitys. Lastalla levitetty pinnoite viimeistellään hiertämällä. Pakkauskoko 25 kg

40 Finngard 3,0 H hiertopinnoite Vesiohenteinen, silikonimodifioitu, vettä hylkivä akrylaattipinnoite. Maksimiraekoko n. 3 mm. Maalaustarvikeryhmä 34.1 (RT-luokitus) Soveltuu betonirakenteiden ja sementtivahvoilla laasteilla ylitasoitettujen betoni-, harkko- ja mineraalisten levypintojen pinnoitukseen. Sävytys Finngard-sävytysjärjestelmällä. Työtapa ruiskutus tai lastalevitys. Lastalla levitetty pinnoite viimeistellään hiertämällä. Pakkauskoko 25 kg

41 Finngard Silikonihartsipinnoite Vesiohenteinen hyvin vettä hylkivä silikonihartsipinnoite. Maksimi raekoko n. 1,5 mm. Soveltuu betonirakenteiden ja sementtivahvoilla laasteilla ylitasoitettujen betoni-, harkko- ja mineraalisten levypintojen pinnoitukseen. Sävytys Finngard-sävytysjärjestelmällä. Työtapa ruiskutus tai lastalevitys. Lastalla levitetty pinnoite viimeistellään hiertämällä. Pakkauskoko 25 kg

42 Finngard Kivipinnoite Vesiohenteinen luonnonkivipinnoite. Maksimi raekoko 1,5 mm. Soveltuu betonirakenteiden ja sementtivahvoilla laasteilla ylitasoitettujen betoni-, harkko- ja mineraalisten levypintojen pinnoitukseen. Sävytys Finngard-sävytysjärjestelmällä. Neljä vakioväriä. Sävytettävissä kivipinnoite värikartan ulkosävyihin. Työtapa lasta ja ruiskulevitys, sekä viimeistelyhierto. Pakkauskoko 25 kg.

43 Betonin impregnointi Estävät kosteuden tunkeutumisen alustaan Imeytyvät alustaan syvälle Eivät muuta alustan ulkonäköä ( näkymätön suoja ) Sateellakin pinta on kuiva Levitys joko matalapaineisella ruiskulla, valuttamalla (nestemäiset) tai telalla Tuotemerkkejä: Alfagel 400 suojageeli (Silko hyväksyntä) Alfasil silikonisuoja

44 RAPPAUSPINNAT

45 Rapatut julkisivut

46 Rapatut julkisivut

47 Rapatut julkisivut Rapattu julkisivu on perinteikäs Suomessa käytössä jo 1600-luvulta Massiivitiilimuurisen julkisivun pintamateriaalina kalkki- /kalkkisementtirappaus ja kalkkimaalaus toimii erinomaisesti Suojaamaan rakennusta ilmastollisilta rasituksilta Antamaan pinnalle ulkonäköä Tasaamaan pintaa maalaukselle, tapetoinnille tms. Vesihöyryn liike rakenteessa

48 Rappauslaastin koostumus Laasti koostuu sideaineista, kalkista ja sementistä Runkoaineesta Vedestä Lisäaineista Tyypillinen merkintä esim: KS 35/65/500, joka tarkoittaa: K=kalkkia 35 paino-osaa S=sementtiä 65 paino-osaa runkoainetta 500 paino-osaa Enemmän kalkkia, pehmeämpi laasti Enemmän sementtiä, kovempi laasti

49 Rappaustyyppejä Voidaan jakaa karkeasti kolmeen ryhmään: kolmikerrosrappaus kaksikerrosrappaus yksikerrosrappaus Tyypillinen alusta muurattu poltettu tiili muurattu kalkkihiekkatiili kevytbetoni muurattuina harkkoina tai elementteinä kevytsorabetoni betoniharkot betoni

50 Rappaustyyppejä Rappaukset voidaan jakaa karkeasti kolmeen ryhmään: kolmikerrosrappaus kaksikerrosrappaus yksikerrosrappaus

51 Laastin valinta Oikean laastin valinta kohteeseen on erittäin tärkeätä Valintaan vaikuttavat: alustan ominaisuudet ulkonäölle asetettavat vaatimukset uudis- vai korjauskohde korjattavassa rakenteessa pyrittävä samantyyppiseen laastikoostumukseen vanhan kanssa tuleva pintakäsittely, esim. kalkki- tai silikaattimaali Rappauksen lujuuden on pehmennyttävä ulospäin

52 3-kerrosrappaus Perinteisin rappaustekniikka erityisesti massiivitiilirunkoisissa taloissa Muodostuu tartunta-, täyttö- ja pintarappauksesta Kerrospaksuudet ovat yleensä 0-3 mm, mm ja 3-5 mm Laastina käytetään kalkki- tai kalkkisementtilaastia Käytetään kolmea erilaista laastia siten, että lujuus pienenee pintaa kohden

53 3-kerrosrappaus Pinnan ulkonäkö on pintarappaustavan mukainen ja alustan muoto ei näy Alustana on yleensä muurattu tiili- tai harkkoseinä Pintakäsittelyvaihtoehtoja on lukuisia roiskerappaus eri kokoisella kivellä hiertorappaus hienorappaus jne.

54 3-kerrosrappauksen maalaus Pinnoitteiden tulee olla hyvin vesihöyryavoimia Perinteisesti käytetty: kalkkimaaleja silikaattimaaleja Voidaan käyttää myös kalkkisementtipohjaisia maaleja tai pinnoitteita

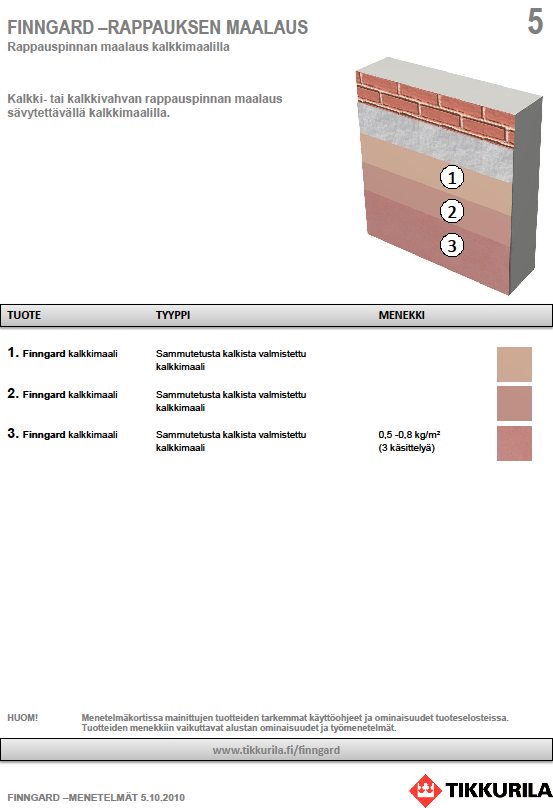

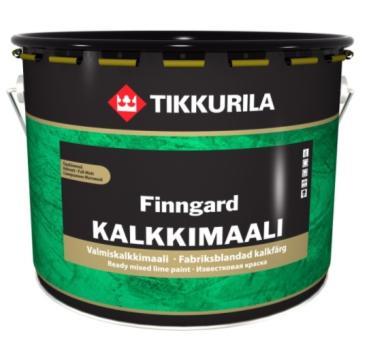

55 Finngard Kalkkimaali

56 Finngard kalkkimaali Sammutetusta kalkista valmistettu kalkkimaali Maalaustarvikeryhmä 60 (RT-luokitus) Kalkki- ja kalkkisementtirapatut julkisivut ja sisäseinät FHA- perusmaali Astiakoot 12,5 kg ja 25 kg Sävytys Finngard-sävytysjärjestelmällä Facade-värikarttaan erikseen merkityt värit

57 Finngard kalkkisementtimaali Valmistetaan Finngard Kalkkimaalista Lisätään valkosementtiä CEM I 52,5 R Valkosementin määrä 1,2 kg / 25 kg FG Kalkkimaalia

58 Finngard silikaattimaali Epäorgaaninen, kalivesilasipohjainen, 1- komponenttinen DIN mukainen julkisivumaali. Maalaustarvikeryhmä 61 (RTluokitus). Soveltuu betoni-, kalkki-, kalkkisementti- ja sementtirappaus- sekä kalkkihiekkatiilipintojen ulko- ja sisämaalaukseen. FSA-, FSB- ja FSC-perusmaalit Sävytys Finngard-sävytysjärjestelmällä. Työtapa telaus tai harjalevitys. Pakkauskoko 18 l

59 Perinnekalkki Sammutetusta kalkista valmistettu kalkkimaali Maalaustarvikeryhmä 60 (RTluokitus) Kalkki- ja kalkkisementtirapatut julkisivut ja sisäseinät FHA- perusmaali Astiakoot 12,5 kg ja 25 kg Vanhanajan värikarttaan erikseen merkityt värit.

60

61 Kalkkimaalaus

62 Kalkkimaalaus

63 HARKKOPINNAT

64 Kevytsoraharkkoja eps-eristeellä

65 Kevytsorabetoni Kevytsorabetoni koostuu sementistä kevytsorasta (paisutettu savi) hiekasta vedestä Rakentamisessa käytetään yleisesti nk. harvaa kevytsorabetonia harkkoina (Leca-harkko): - Ei vesi eikä ilmatiivis, mutta pakkasenkestävä.

66 Kaasubetoni (Siporex) Siporex koostuu sementistä hiekasta masuunikuonasta vedestä Märkään massaan lisätään alumiinijauhetta vetykaasua (massa paisuu, kaasukuplat) Käsittelylujuus Höyrykarkaisu autoklaavissa (lopullinen lujuus ja tilavuuden pysyvyys) Tiheys kg/m³ Siporexin pakkasenkestävyys on hyvä, jos sen kosteuspitoisuus on < 30 %. 66

67 Kaasubetoni (esim. Siporex)

68 Kaasubetonin ominaisuuksia Rakentamisessa yksimateriaalinen runko Ei erillistä lämpöeristettä Kaasubetoniharkkoa on helppo muokata esim. sahaamalla Huokoinen ja erittäin paljon kosteutta ja vettä imevä pinta Otettava huomioon pinnoituksessa sekä ulko- että sisäpuolella Huolellinen esi- ja jälkikastelu laastityön yhteydessä Finngard Hydrosolipohjusteella ennen laastityötä voidaan hidastaa laastissa olevan kosteuden imeytymistä kaasubetoniin 68

69 Betoniset lämpöeristetyt harkot Harkot valmistetaan maakosteasta betonimassasta puristamalla ja täryttämällä. Betoni sekoitetaan luonnonkiviaineksesta, sementistä ja vedestä. Lämpöeristeharkoissa käytetään tuotteiden keventämiseksi betonimassan seosaineena myös halkaisijaltaan 0-4 mm:n kevytsorarakeita.

70 Betoniset lämpöeristetyt harkot

71 Finngard -pinnoitusjärjestelmä Pinnoitusjärjestelmä sisältää: 1. Verkotuslaasti (Finnseco Ohutrappauslaasti, harmaa tai valkoinen) 2. Vahvikeverkko 3. Tasoituslaasti (Finnseco Ohutrappauslaasti, harmaa tai valkoinen) 4. Pohjamaali (Finngard Silikonihartsimaali) 5. Pinnoite (Finngard 1,5 H, Finngard 3,0 H, Finngard Kivipinnoite tai Finngard Silikonihartsipinnoite)

72 TIILIPINNAT

73 Kalkkihiekkakivi (Kahi) Kalkkihiekkakivi koostuu kalkista kvartsihiekasta vedestä Puristetaan Höyrykarkaisu autoklaavissa (kalkin ja kvartsin reaktio antaa lujuuden).

74 Tiili koostuu: Tiili savesta (+hiekka tai tiili-, kivi-, kuonamurske). Sopiva huokosjakautuma aikaansaadaan esim. sahanpurulla. Polttolämpötila C. Rauta antaa punaisen värin. Kalkki tai titaani antavat keltaisen värin.

75 Tiilipinnat Tiilipintoja ei ulkokäytössä ensisijaisesti suositella suoraan maalattaviksi Tyypillisin tapa ensin rapata ja pinnoittaa sen jälkeen Voidaan pinnoittaa epäorgaanisilla sementti- tai kalkkisementtipinnoitteilla 1-kerrosrappaamalla 75

76 1-kerrosrappaus

77 Finnseco KS-kalkkisementtipinnoite Kaksikomponenttinen epäorgaaninen kalkkisementtipinnoite. Maalaustarvikeryhmä 64 (RT-luokitus). Hyvin vettä ja vesihöyryä läpäisevä. Soveltuu betoni-, kalkkisementtirappaus-, kalkkihiekkatiili-, kevytsoraharkko ja kaasubetonipintojen (siporex) punatiiliyms. pinnoitukseen. Sävytys Finngard-sävytysjärjestelmällä. Työtapa ruiskutus, harjaus tai telaus. Pakkauskoko 40 kg (A- ja B- komponentti)

78 Finnseco S -sementtipinnoite Epäorgaaninen sementtipinnoite, maksimiraekoko n. 0,5 mm. Maalaustarvikeryhmä 64 (RTluokitus). Soveltuu betoni-, kalkkisementti- ja sementtirappaus-, kevytsoraharkko, kevytbetoni- ja tiili- yms. pinnoitukseen. Valkoinen. Ruiskutus, harjaus tai telaus. Pakkauskoko 25 kg.

79 Finnseco KS

80 Finnseco KS

81 Finnseco KS

82 Finnseco KS

83 Finnseco KS

84 Finnseco S

85 Finnseco S

86 RAKENNUSLEVYPINNAT

87 Rakennuslevyt Rakennuslevyt koostuvat yleisesti sementistä hiekasta kuiduista (selluloosa, lasikuitu) vedestä Käsittelylujuus Höyrykarkaisu autoklaavissa (lopullinen lujuus ja tilavuuden pysyvyys) Levyt toimitetaan joko pintakäsittelemättöminä tai maalattuina.

88 Rakennuslevyt Rakennuslevyn tyyppi ja aikaisemmat pinnoitekäsittelyt selvitettävä Ovat yleensä hyviä maalausalustoja Tyypillisesti esim. asbestisementtilevyjä voidaan pintakäsitellä orgaanisilla maaleilla tai pinnoitteilla

89 Pinnoitettu Rakennuslevy

90 FINNGARD LEVYRAPPAUS

91 Finngard Levyrappaus 91

92 Finngard Levyrappaus 1. Ranka (Puu tai teräs) 2. Eristelevy 3. Rappauslevy (Aquapanel Outdoor) 4. Saumanauha ja tasoite (Aquapanel) 5. Verkotuslaasti (Finnseco Ohutrappauslaastit) 6. Vahvikeverkko 7. Tasoituslaasti (Finnseco Ohutrappauslaastit) 8. Pohjamaali (Finngard Silikonihartsimaali) 9. Pinnoite (Finngard -pinnoitteet) HUOM! Järjestelmässä on neljä pinnoitevaihtoehtoa. 92

93 Finngard Levyrappaus Julkisivu- ja pintarappausjärjestelmä tuulettuviin ulkoseinärakenteisiin Vedenkestävä ei turpoamista tai murenemista Kestää sääolosuhteiden jatkuvaa vaihtumista Testattu jäätymis-sulamistestissä Stabiili ja kestävä Portland - sementtirakenne Korkea iskunkestävyys Turvallinen ja palamaton 93

94 94

95 95

96 96

97 Pientalojen uudisrappaus, taloteollisuus ja levyrappaus

98 Finngard Levyrappaus pientaloissa puurankaan 1. Ranka 2. Rappauslevy, saumanauha- ja tasoite 3. Finnseco Ohutrappauslaasti (valkoinen tai harmaa) 4. Vahvikeverkko 5. Finnseco Ohutrappauslaasti (valkoinen tai harmaa) 6. Finngard Silikonihartsimaali 7. Valittu Finngard-pinnoite 98

99 99

100 100

101 101

102 102

103 103

104 104

105 105

106 FINNGARD ERISTERAPPAUS

107 Eristerappaus Eristerappausjärjestelmien suosio on lisääntynyt huimasti viime vuosina rakennusten julkisivujen korjaamisessa Tähän ovat vaikuttaneet mm. Tarve energiataloudellisuuden parantamiseen Valtiovallan tukitoimet hiilidioksidipäästöjen vähentämiseksi Halu saumattomiin julkisivuihin Vanhan julkisivun vaurioiden pysäyttäminen

108 Finngard eristerappausjärjestelmä Keveys 6-8 mm:n laastikerros + pinnoite, kg/m 2 Pääsääntöisesti ei liikuntasaumoja Nopea asentaa Työ muistuttaa tasoitetyötä Eristeenä käytetään joko mineraalista eristettä tai EPS-levyä Vesihöyryä läpäisevä rakenne Soveltuu hyvin sekä korjaus- että uudisrakentamiseen

109 Finngard eristerappausjärjestelmä

110 Finngard eristerappausjärjestelmä

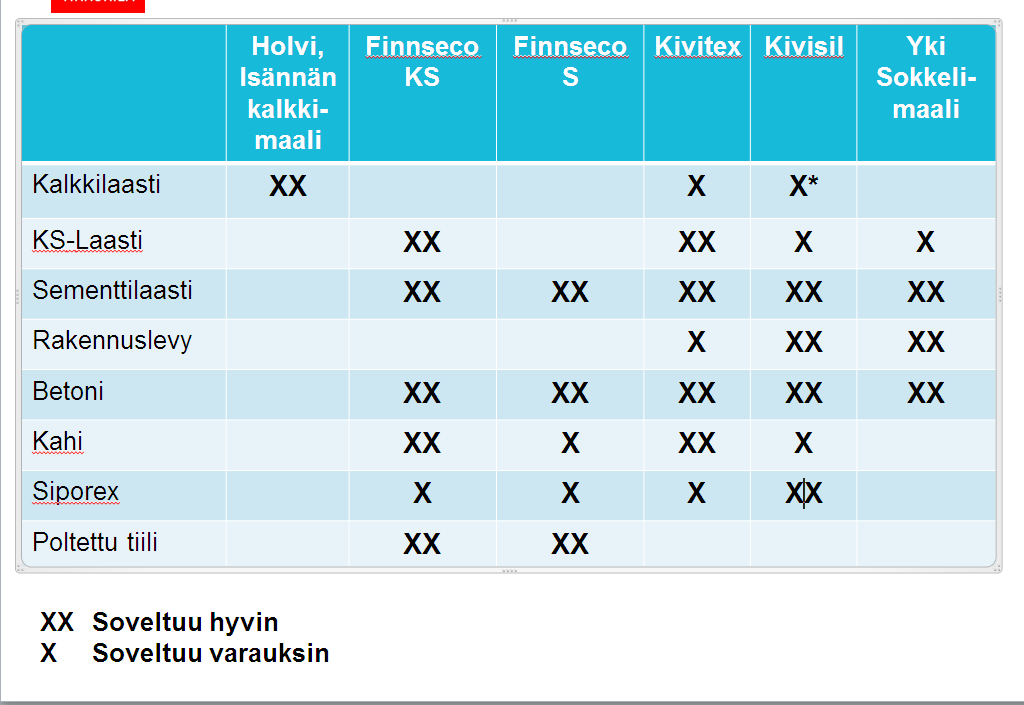

111 Mitä maalia mihinkin?

112 Tyypillisiä pintakäsittelytapauksia case-muodossa

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128 PARVEKKEET

129 Parvekkeita vaurioittavia tekijöitä Kosteus ja vesi Uv-säteily Ilmansaasteet Rakennevirheet ja väärät pinnoitevalinnat

130 Lattiarakenteet Kaksikerroslaatta Vanhat kerrostalot Laatta koostuu kantavasta rakenteesta ja pintalaatasta Kantavan ja pintalaatan välissä yleensä vesieriste; piki tai kermi Kantavan laatan tuenta esim. ratakiskolla Ongelmat Pintalaatan ja vesieristyksen kunto heikko Kantavan laatan kunto joskus heikko Korjausmenetelmät raskaita ja kalliita

131 Lattiarakenteet Yksikerroslaatta Suurin osa elementtitalojen parvekkeista Parvekelaatta on yksikerroksinen betonielementti Betoni on ns. vesitiivistä betonia Ongelmat Betonin vesitiiviys heikko Betonin rapautuminen ja raudoitevauriot yleisiä Korjausmenetelmät raskaita ja kalliita

132 Parvekkeiden vaurioituminen

136 Parvekekorjauksen työmenetelmät

137 Parvekkeiden korjaus Parvekkeiden korjaus suoritetaan kuntotutkimuksen perusteella annetun korjaustavan mukaisesti On mielekästä toteuttaa parvekkeiden korjaus ja pinnoitus ns. järjestelmäajatteluun perustuvana kokonaisratkaisuna, eli käyttämällä yhtä tarkoitukseen soveltuvaa tuoteperhettä Näin varmistetaan tuotteiden mahdollisimman hyvä yhteensopivuus ja vastuukysymykset ovat selkeät Perusperiaatteena on, että lattiapinnoista pitää saada vettäpitävä "kaukalo" Lattioiden kallistukset siten, että vesi poistuu lattioilta hallitusti

138 Parvekkeen korjaus Korjausten laajuus voi olla esim: paikallisten vaurioiden korjaus ja huoltomaalaus betonipintojen puhdistus vanhoista pinnoitteista: laaja betonivaurioiden korjaus (pysty)pintojen ylitasoitus hiilidioksidisuojalaastilla pystypintojen pinnoitus hiilidioksidisuojamaalilla tai pinnoitteella lattiapintojen pinnoitus Parvekkeiden loppuun käyttäminen ja vaihtaminen uusiin

139 Finnseco-KKL12 kaatokorjauslaasti yksikomponenttinen polymeerimodifioitu sementtisideaineinen laasti maksimiraekoko 1.2 mm soveltuu betonipuhtaiden lattiapintojen kallistusten korjaamiseen käyttökohteina mm. parvekkeet ja muut kevyessä rasituksessa olevat lattiapinnat kertatäyttövahvuudet 2-15 mm

140 Finngard betoninkorjausmenetelmätfinngard betonin korjaus Finnseco KL6- Hienokorjauslaasti Finnseco KL30- Karkeakorjauslaasti Finnseco Polytop- Pinnoituslaasti Polymeerimodifioitukuitupitoinen sementtilaasti. Hidastaa kosteuden ja hiilidioksidin tunkeutumista alla olevaan betoniin. Pienten betonivaurioiden korjaamiseen Pakkauskoko 25 kg Polymeerimodifioitukuitupitoinen sementtilaasti. Hidastaa kosteuden ja hiilidioksidin tunkeutumista alla olevaan betoniin. Suurempien betonivaurioiden korjaamiseen Pakkauskoko 25 kg Polymeerimodifioitu sementtilaasti. Hidastaa kosteuden ja hiilidioksidin tunkeutumista alla olevaan betoniin. Suurempien betonivaurioiden korjaamiseen Pakkauskoko 25 kg

141 Betonin ylitasoitus Betonipintojen ylitasoitus järjestelmään kuuluvalla ns. suojalaastilla tyypillisesti n. 2-3 mm. kerrokseksi Suojalaastit hidastavat alle jäävän betonin karbonatisoitumista Muodostaa huokosettoman, tasaisen ja hyvän alustan tulevalle maalaukselle tai pinnoitukselle

142 Parvekelattioiden pinnoitus Polyuretaanielastomeeriipinnoitteet Hyvä vesitiiveys Joustavia; silloittavat halkeamia Hyvä sään kesto Mekaaninen pistemäisen rasituksen kesto heikompi kuin epokseilla

143 Novofloor 1-K Primer Ilman kosteuden vaikutuksesta kovettuva, yksikomponenttinen polyuretaanipohjuste Käyttökohteet: Parvekkeiden, sosiaalitilojen, henkilöliikennekäytävien yms. lattioiden pohjustukseen ja pintalakkaukseen Pohjustus suoritetaan % ohennetulla Novofloor 1-K Primerilla

144 Novofloor 1-K Elastic Elastinen, ilman kosteuden vaikutuksesta kovettuva, vähäliuotteinen 1-komponenttinen polyuretaanielastomeeri Uv-kestävä ilman erillistä suojamaalausta Käyttökohteet: parvekkeiden, sosiaalitilojen, henkilöliikennekäytävien yms. lattioiden pinnoittamiseen. betoni- ja sementtilaastipintaisille lattioille, joissa vaaditaan joustavuutta, hyvää vedenpitävyyttä ja halkeamien silloittavuutta

145 Novopox Liuotteeton kaksikomponenttinen epoksipinnoitejärjestelmä Täyskiiltävä Kestää kulutusta ja mekaanista rasitusta Suunniteltu erityisesti parvekelattioiden pinnoittamiseen Soveltuu myös teollisuuslattioille Samasta tuotteesta saadaan lakka, kitti, maali, pinnoite ja itsesiliävä massa

146 Parvekelaatan alapinnan pinnoitus Parvekelaatan alapinnan tulisi olla periaatteessa mahdollisimman avoin Jos alle jätetään vanhoja maalikerroksia (orgaanisia) huoltomaalaus mahdollisimman hyvin vesihöyryä läpäisevällä maalilla Jos poistetaan kaikki vanhat maalit, vaurioitunut betoni ja tehdään vaadittavat korjauksen, niin pinnoitus epäorgaanisella Finnseco S-sementtipinnoitteella (valkoinen) tai Finnseco Polytop valkoinen

147 Betonin suojapinnoitus Betonipinnat suojamaalataan tai pinnoitetaan järjestelmään kuuluvalla suojamaalilla tai -pinnoitteella Suojaavat alle jäävää betonia hiilidioksidilta ja kosteudelta Pidentävät betonin ja koko rakenteen käyttöikää

148 Finngard 150 suojamaali Vesiohenteinen, akrylaattimaali. Maalaustarvikeryhmä 34.1 (RT-luokitus). Suojaa alla olevaa betonia kosteutta ja karbonatisoitumista vastaan. Soveltuu betonirakenteiden, mineraalisten levypintojen ja sementtilaasteilla ylitasoitettujen betonipintojen maalaukseen. Sävytys Finngard-sävytysjärjestelmällä. Työtapa sively, telaus tai ruiskutus. Pakkauskoko 18 l

149 Finngard 500 suojapinnoite Vesiohenteinen, maalimainen akrylaattipinnoite. Maksimi raekoko n. 0,5 mm. Maalaustarvikeryhmä 34.1 (RT-luokitus) Suojaa alla olevaa betonia kosteutta ja karbonatisoitumista vastaan. Soveltuu betonirakenteiden, mineraalisten levypintojen ja sementtilaasteilla ylitasoitettujen betonipintojen maalaukseen. Sävytys Finngard-sävytysjärjestelmällä. Työtapa telaus, harjalevitys tai ruiskutus. Pakkauskoko 18 l

150 Finngard Silikonihartsimaali Vesiohenteinen, liuotteeton silikonihartsimaali. Maalaustarvikeryhmät 34.1, 34.2 ja 34.3 (RT-luokitus). Hyvin vettä hylkivä ja vesihöyryä läpäisevä maali. Soveltuu betonipintojen ja sementtivahvojen rappauspintojen ulkomaalaukseen Sävytys Finngard-sävytysjärjestelmällä. Työtapa sively, telaus tai ruiskutus. Pakkauskoko 3 l ja 18 l

151 Finngard HybriSil Vesiohenteinen, puhtaana pysyvä nanoteknologiaan perustuva julkisivumaali. Maalaustarvikeryhmä 34.1 (RT-luokitus). Hydrofiilinen maali, jonka puhtaana pysyvyys perustuu sadeveden pintaa huuhtelevaan vaikutukseen. Soveltuu betonipintojen ja sementtivahvojen rappauspintojen ulkomaalaukseen. Sävytys Finngard-sävytysjärjestelmällä. Työtapa sively, telaus tai ruiskutus. Pakkauskoko 18 l

152 FINNGARD-MENETELMÄT

153 Finngard -menetelmät Ammattijulkisivutuotteet on koottu menetelmiksi Finngard menetelmät sisältävät: 1. Betonin korjaus, -maalaus ja pinnoitus 2. Rappauksen maalaus ja pinnoitus 3. Harkko-, tiili- ja levyrakenteiden pinnoitus 4. Eriste- ja levyrappaus

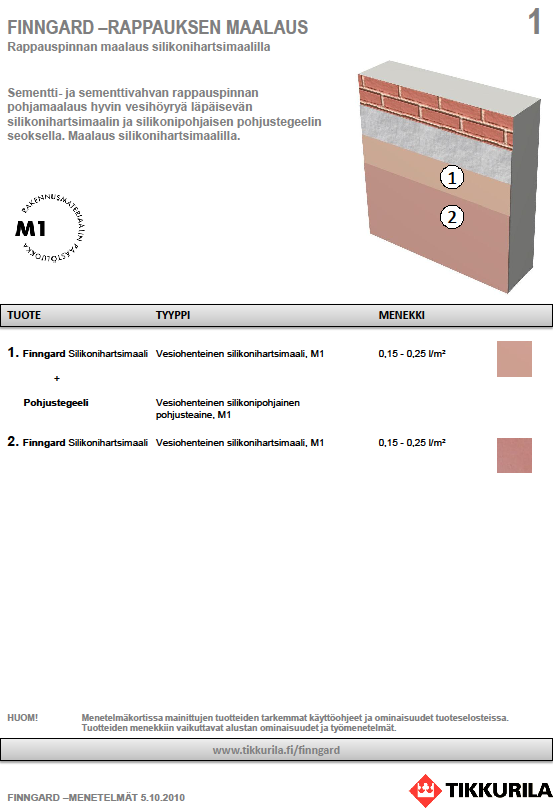

154 Finngard -menetelmät Menetelmän nimi ja yleiskuvaus Järjestysnumero Yksityiskohtaisempi kuvaus Havainnekuva Menekki Tuotteet Tuotetyyppi

155 Finngard -menetelmät

156 Ammattijulkisivutuotteet Finngard maalit Finngard pinnoitteet Finnseco laastit Finnseco -pinnoitteet Pohjusteet ja impregnointiaineet Novofloor- ja Novopoxlattiapinnoitteet

157 Ammattijulkisivutuotteet Sävytettävät Finngard maalit ja -pinnoitteet

158 Ammattijulkisivutuotteet Finnseco -laastit ja -pinnoitteet

159 Finngard sävytysjärjestelmä Sävyt kestävät vaativissa olosuhteissa. Pastateknologia kehitetty yhdessä Finngard-tuotesarjan kanssa, joka takaa täydellisen yhteensopivuuden. Ominaisuuksiltaan optimoidut pastat perustuvat uusimpaan vesiohenteiseen teknologiaan. Epäorgaaniset väripigmentit takaavat erinomaisen säänkeston.

160 KIITOS
