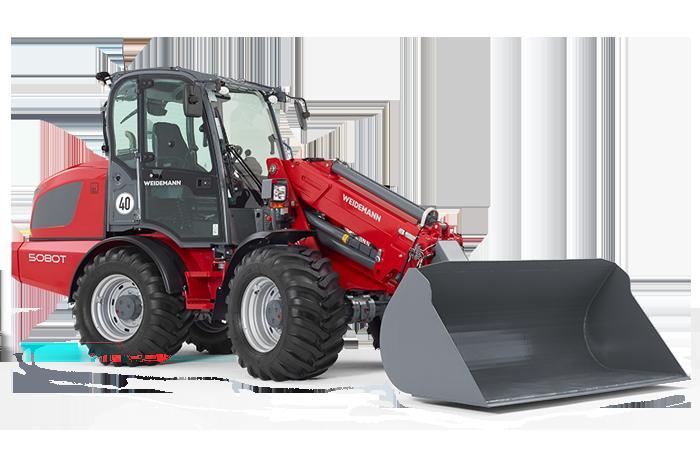

1 5080T Teleskooppipyöräkuormaaja Tekniset tiedot Moottoritiedot Standardi Moottorin valmistaja Perkins Moottorin tyyppi 854F-E34TA Sylinteri 4 Moottorin teho (maks.) 55,4 ( 75 ) kw (hv) maks. kierrosluvulla 2200 U/min Iskutilavuus 3400 cm³ Jäähdytysaineen tyyppi Vesi/ Syöttöilma Abgasnormstufe IIIB Abgasnachbehandlung DPF weidemann.de laadittu Sivu: 1

2 Moottoritiedot Vaihtoehto Moottorin valmistaja Perkins Moottorin tyyppi 854F-E34TA Sylinteri 4 Moottorin teho (maks.) 90 ( 122 ) kw (hv) maks. kierrosluvulla 2200 U/min Iskutilavuus 3400 cm³ Jäähdytysaineen tyyppi Vesi/ Syöttöilma Abgasnormstufe IV Abgasnachbehandlung DOC+SCR Sähkölaitteisto Työjännite 12 V Akku 95 Ah Laturi 120 A Painot Työpaino (standardi) 7200 kg Kaatokuorma kauhalla - kone suorassa 4365 (2561*) kg Kaatokuorma kauhalla - kone taitettuna 3659 (2133*) kg Kaatokuorma lavahaarukalla - kone suorassa 4103 (2560*) kg Kaatokuorma lavahaarukalla - kone taitettuna 3448 (2128*) kg Ajoneuvotiedot Akseli PA 1422/2 Ohjaamo Ohjaamo Ajonopeus (valinnainen) 0-20 (30, 40) km/h Ajonopeudet 2 Polttoainetankin tilavuus 105 l Hydrauliöljysäiliön tilavuus 95 l Hydrauliikkalaitteisto Ajohydrauliikka - työpaine 445 bar Työhydrauliikka - tuotto (valinnainen) 100 ( ) l/min Työhydrauliikka - työpaine 235 bar Ajaa Käyttötapa Hydrostaattinen Voimansiirto Vetoakseli Meluarvot weidemann.de laadittu Sivu: 2

3 Taattu äänenvoimakkuuden taso LwA Ilmoitettu äänenpaineen taso LpA 103 db (A) 78 db (A) *Kaatokuorma-arvot teleskooppi ulkona Kippikuorman laskenta ISO 14397:n mukaisesti (vaakasuuntainen nostovarustus) DPF = dieselhiukkassuodatin DOC = Dieselhapetuskatalysaattori SCR = selektiivinen katalyyttinen pelkistys Tärinä (painotettu tehollisarvo) Käden/käsivarren tärinä: Käden/käsivarren tärinä ei ylitä 2,5 m/s² Koko vartalon tärinä: Tämä kone on varustettu kuljettajan istuimella, joka täyttää standardin EN ISO 7096:2000 vaatimukset. Kuormaajan määräysten mukaisessa käytössä koko vartalon tärinä vaihtelee alle 0,5 m/s²:n arvosta lyhytaikaiseen maksimiarvoon. Suosittelemme, että ISO/TR 25398:2006:n mukaisten tärinäarvojen laskennassa käytetään taulukossa annettuja arvoja. Tällöin on huomioitava tosiasialliset käyttöolosuhteet. Teleskooppikuormaajat on kohdistettava työpainon mukaan kuten pyöräkuormaajat. Keskiarvo Standardipoikkeama (s) Kuormaajan tyyppi Tyypilliset käyttöolosuhteet 1,4*a w,eqx 1,4*a w,eqy a w,eqz 1,4*s x 1,4*s y s z Kompaktipyöräkuormaaja (työpaino < kg) Pyöräkuormaaja (työpaino > kg) [m/s²] [m/s²] [m/s²] [m/s²] [m/s²] [m/s²] Load & carry (kuormaus- ja siirtotyöt) 0,94 0,86 0,65 0,27 0,29 0,13 Load & carry (kuormaus- ja siirtotyöt) 0,84 0,81 0,52 0,23 0,2 0,14 Käyttö louhinnassa (karut käyttöolosuhteet) 1,27 0,97 0,81 0,47 0,31 0,47 Kuljetusajonopeus 0,76 0,91 0,49 0,33 0,35 0,17 V-käyttö 0,99 0,84 0,54 0,29 0,32 0,14 weidemann.de laadittu Sivu: 3

5080T Teleskooppipyöräkuormaaja Mitat A Kokonaispituus 6.396 mm B Kokonaispituus (ilman kauhaa) 5.

4 5080T Teleskooppipyöräkuormaaja Mitat A Kokonaispituus mm B Kokonaispituus (ilman kauhaa) mm C Kauhan kääntöpiste (akselin keskikohtaan saakka) 1245 mm D Akseliväli mm E Takaylitys mm F Korkeus, sis. ohjaamo mm H Istuinkorkeus mm weidemann.de laadittu Sivu: 4

5 J Kokonaistyökorkeus mm K Kauhan kääntöpiste (maks. nostokorkeus) mm L Ylikuormauskorkeus mm M Tyhjennyskorkeus mm N Ulottuvuus (kohdassa M) 916 mm P Kokonaisleveys mm Q Raideleveys mm S Maavara 375 mm T Säde (maks. ulko) mm U Säde (ulkoreunalla) mm V Sisäsäde mm W Taittokulma 42 X Täyttökulma (kun maks. nostokorkeus) 45 Y Kaatokulma 33 Z Täyttökulma (maassa) 41 Kantokuormakaavio a b c d 1277 kg 1426 kg 1794 kg 2069 kg weidemann.de laadittu Sivu: 5

6 5080T Teleskooppipyöräkuormaaja Vakiovarusteet Moottori Perkins 854F-E34TA (55,4 kw / 75 HP) Käyttövoima Planeetta-akseli PA1422/2 Hydrostaattinen neliveto, ajosuunta valittavissa ohjaussauvalla Käyttöjarru: Levyjarrut (yhdistettynä parkkijarruihin) Voimansiirrossa kaikkiin 4 pyörään vaikuttava keskitetty käyttö- ja seisontajarru Tasauspyörästölukko 100%:sesti sähköhydraulisesti käyttöön otettava etu- ja taka-akselille Renkaat 550 / AS ET0 Ohjaus Hydraulinen taittuva nivelohjaus, heilahduskulma 12 Hydrauliikka 3. Ohjauspiiri, etu, sähköinen, suhteellinen, rinnakkain ohjaussauvalla sis. kaksoislukituksen Hydrauliöljyn jäähdytin Vapaa paluu edessä Iskusylinterin kellunta-asento Öljymääränsäätö jog dial -käyttöelementillä Ohjaamo Mukavuusohjaamo lämmityksellä ja tuuletuksella, ROPS/FOPS-hyväksytty Sivuttain kallistettava kuljettajan istuin Turvavyöllä ja täydellä jousituksella varustettu mukavuusistuin, jonka selkänojan kulmaa voidaan muuttaa ja joka on säädettävissä pituussuunnassa ja kuljettajan painon mukaan. Hydraulisesti esiohjattu ohjaussauva, jossa on ajosuunnanvalitsin, integroitu painike tasausrengaston lukitukselle ja suhteellinen teleskooppitoiminto Säädettävä ohjauspyörä (kallistus), käsinoja oikealla Kinematiikka Teleskooppivarsi Muuta Työskentelyvalonheittimet (2 edessä, 2 takana) Valaistuslaitteet Saksan StVZO-lain mukaisesti Käyttötuntimittari Päävirtakytkin Polttoainemittari weidemann.de laadittu Sivu: 6

7 Hydraulinen työlaitteiden pikavaihtojärjestelmä Etupistorasia, 3-napainen (kaksitoimintoinen) Laskujarruventtiili (Putken repeämän varmistin nosto- ja kippisylinterissä) Vedentäyttö eturenkaat weidemann.de laadittu Sivu: 7

8 5080T Teleskooppipyöräkuormaaja Lisävarusteet Moottori Perkins 854F-E34TA (90 kw / 122 HP) Käsikaasu Moottorin lämmitys (jäähdytysvesi) + hydrauliöljyn lämmitys 230 V Ohjaamo Ilmastointi Ilmajousitettu mukavuusistuin Penkinlämmitin Radio Ohjaamon pistorasia 230 V Tuulilasin suojasäleikkö Säilytyslokero pullonpidikkeellä (vasemmalla kuljettajan istuimen vieressä) Valaistus LED työskentelyvalonheittimet (2 edessä, 2 takana) MEGA työskentelyvalonheittimet (2 edessä, 2 takana) Pyörivät merkkivalot Käyttövoima Nopeuden korotus 30 km/h Nopeuden korotus 40 km/h Käsikäyttöinen ryömintämekanismi Hydrauliikka 3. Ohjauspiiri Flow Sharing (100 l/min) 3. Ohjauspiiri Flow Sharing (115 l/min) 3. Ohjauspiiri Flow Sharing Load-Sensing (150 l/min) Vaihtoventtiili 3. etuhydraulipiiri Pistokeliitäntä Faster (koneen tai työlaitteen puolella) Vapaa paluu (takana) Kaksivaikutteinen hydrauliikkaliitäntä takana vaihtoventtiilillä (l/min kuten 3. etuhydraulipiiri) Hydrauliikkaliitäntä takana (63 l/min) kaksivaikutteinen (2 kytkintä) sis. erillinen ohjausventtiili 2 x hydrauliikkaliitäntä takana (63 l/min) kaksivaikutteinen (4 kytkintä) sis. erillinen ohjausventtiili Sähköliitännät Etupistorasia, 3-napainen (kaksitoimintoinen) Pistorasia takatyölaitteille, 3-napainen Pistorasia takatyölaitteille, 7-napainen weidemann.de laadittu Sivu: 8

9 Muuta Peruutusvaroitusjärjestelmä Hätäpakkaus, jossa varoituskolmio ja ensiapulaukku Työkalulaatikko Työkalut Keskusvoitelujärjestelmä (täysin automaattinen) Erikoislakkaus Käsirasvapuristin Aisaston vaimennus Ajonestolukitsin (Käyttö koodatulla virta-avaimella) Kardaaniakselin suojus Bio-Hydrauliikkaöljy (HLP Synt46) Palonsammutin 2 kg Kytkin 2 kytkinpiiriä (sähköjohdot ja generaattorin katkaisu) Rekisterikilven pidike TÜV-katsastustodistus (liite ajoneuvon papereissa) Vetokoukku automaattisesti Peräkoukku Hitch Hyväksytty moottorikäyttöisenä työkoneena peräkoukulla Hyväksytty vetolaitteena Vinkki Huomaathan, että tuotevalikoima voi vaihdella maakohtaisesti. Tässä esitettyjä sisältöjä / tuotteita ei välttämättä ole saatavilla maassasi. Kuvat voivat esittää lisävarusteita Oikeudet muutoksiin ilman ilmoitusta pidätetään. Tiedot sitoumuksetta. Nimenomaiset sopimukset ratkaisevat. Tarkemmat tiedot moottorin tehosta löydät käyttöohjeesta; todellinen teho voi vaihdella erityisten käyttöolosuhteiden mukaan. Oikeus muutoksiin ja virheisiin pidätetään. Sama koskee kuvia. Copyright 2017 Weidemann GmbH. weidemann.de laadittu Sivu: 9
