3 Työpaino 6640 kg Moottorin teho 55 kw Vakiokauha 0.9 m 3 Välyksetön, ketjua käyttävä 180 kääntöjärjestelmä Mukava panoraamaohjaamo täyttää ROPS turvallisuusvaatimukset Esiohjatut joystick-hallintavivut Huipputehokas, teho-ohjattu hydrostaattinen 4-pyöräveto Nelipyöräohjaus, jossa automaattinen pyörien suuntaus Napavälitteiset akselit; etuakselissa itselukittuva tasauspyörästö Lähes huoltovapaat märät levyjarrut Yksipalkkinen puomi Z-vivustolla Nostotehon lisäys Booster-vivustolla Hydraulikäyttöinen pikakiinnike, jossa sähköinen turvavarmistus Laaja työlaitevalikoima Moottori Hiljainen, nestejäähdytetty 4-sylinterinen Cummins dieselmoottori (päästöt EU 97/68, vaihe III mukaiset). 4-tahtinen, suorasuihkutteinen Tyyppi: B3.3T (turbo) Nettoteho r/min SAE J 1995 mukaan: 75 hv / 55 kw Lisävarusteena: 86 hv / 63 kw turbo välijäähdytyksellä Max. vääntö r/min SAE J 1995 mukaan: Imuilmasuodatin: Jäähdytysjärjestelmä: Sähköjärjestelmä: Käyttöjännite: Akun kapasiteetti: Laturin teho: Käynnistimen teho: Ajovoimansiirto 245 Nm 2-vaiheinen kuiva ilmasuodatin turvaelementillä termostaattiohjattu hydrostaattinen tuulettaja 12 Volttia 88 Ah 60 A 840 Wattia (3,0 hv) 2,2 kw Hydrostaattinen voimansiirto automaattisella ohjauksella, 2 nopeusaluetta suurinta vetotehoa varten, vaihdettavissa kuormituksella, monitoimivipu (joystick) ajon ja työhydrauliikan ohjaukselle Akselit: napavälitteiset akselit 4-pyöräohjauksella parasta ajettavuutta varten, kallistuva jousitettu taka-akseli Tasauspyörästön lukko: itselukittuva tasauspyörästö etuakselissa Pyörät: rengaskoko: lisävarusteena: 405/70 R20 Ajonopeudet: Nopea alue: 0-20 km/h (lisävarusteena: 30 tai 40 km/h) Taka-akselin kallistus: max. kallistuskulma +/- 10 Jarrut Ajojarrut: 1. kaikkiin 4 pyörään vaikuttava, hydrostaattinen ryömintäjarru 2. kaikkiin 4 pyörään vaikuttava monilevyjarru öljykyvyssä etuakselissa Pysäköintijarru: hydraulisesti avattava jousikuormitteinen jarru, joka vaikuttaa kaikkiin 4 pyörään Ohjaus Hydrostaattinen 4-pyöräohjaus, jossa 3 ohjaustapaa (4-pyörä-, takapyörä- ja rapuohjaus) suurin ohjauskulma +/-35 Kääntösäde mitattuna: takapäästä 3450 mm Hydraulinen järjestelmä Kaksipiirinen järjestelmä hammaspyöräpumpuilla 1. Työhydrauliikkapiiri (nosto/lasku, kallistus, varusteet), ja ohjaus (prioriteettiventtiilin kautta); kolmikarainen suuntaventtiili, jossa pääpaineen ja piiripaineiden varoventtiilit Suurin käyttöpaine r/min 82,5 l/min ja 225 bar 2. Kääntöpiiri yksikarainen suuntaventtiili, jossa pääpaineen ja piiripaineiden varoventtiili. Suurin käyttöpaine r/min: 35 l/min ja 220 bar Nostosylintereillä kellutusasento Sylinterit: 2 nostosylinteriä 90Ø 1 kallistussylinteri 110Ø 2 kääntösylinteriä 100Ø Toiminta-ajat: Nosto (kuormalla) 4.7 s Lasku (ilman kuormaa) 3.6 s Täyttöaika 1.2 s Tyhjennysaika (45 ) 1.2 s Kääntöaika (90 ) 3.0 s Suorituskykytietoja Kaivusyvyys vakiokauhalla: 130 mm Kauhan asento: Täyttökulma 45 Tyhjennyskulma ylhäällä 45 Suurin tyhjennyskulma 105 Nostoteho: Nostoteho tehostuksella: Irrotusvoima: Vetoteho: Kaatokuorma: Vakiokauhalla, pyörät täysin käännettynä, suorana 5800 dan 7500 dan 5400 dan 4500 dan 3700 kg Vakiokauhalla, pyörät täysin käännettynä, 90 käännettynä 3900 kg Käyttökuorma haarukoilla: tasaisessa maastossa pyörät täysin käännettynä, täysin käännettynä, tasaisessa maastossa tasaisessa maastossa* epätasaisessa maastossa* Kaatokuorma ISO ja Käyttökuorma EN mukaan Kuljetusasennossa 300 mm maasta * Runkorakenne 2300 kg 2300 kg 2875 kg 2185 kg Jäykkä, yksiosainen, robottihitsattu runko, jossa takaakselin tuki maksimivakautta varten, erikoisesti kun työskennellään puomi käännettynä. Kääntöjärjestelmässä on suljettu kääntökehä, esikiritetty välyksetön, käyttöketju; järjestelmän kääntönopeus ja -teho on vakio. Innovatiivinen, sisäisellä vivustolla varustettu tehostava puomirakenne, joka suojaa sisäpuolisia putkistoja, letkuja ja sähkökaapeleita. Vakiovarusteena sähköhydraulinen pikakiinnike, jossa tarkka suuntaistoiminto. Kapea, yksipalkkinen puomi sallii kääntöalueen täyden käytön ja erinomaisen näkyvyyden työlaitteille. Ohjaamo on kiinnitetty neljällä joustavalla vaimentimella ja tämä varmistaa hyvän käyttömukavuuden ja alhaiset melutasot. Esiohjatut, joystick-hallintavivut toimivat pehmeästi ja tarkasti. Täyttötilavuudet Moottori ja suodatin noin 12,0 L Polttoainesäiliö noin 130,0 L Etuakseli yhteensä noin 11.0 L Taka-akseli vaihteistolla noin 12,0 L Hydraulinen järjestelmä ja säiliö noin 134, 0 L Vakio-ominaisuudet Tilava, ROPS vaatimukset täyttävä, panoraamaohjaamo, johon voidaan nousta kummaltakin puolelta kahden lukittavan oven kautta. Ovet avautuvat 180 kuormaajan sivuihin saakka joihin ne voidaan lukita kahteen asentoon. Yksiosaisen lattiamaton puhdistus on helppoa. Ikkunat ovat sävytettyjä, suuntaisvivustolla varustettu tuulilasinpyyhkijä varmistaa parhaan näkyvyyden; ohjaamon varusteina takalasinpyyhkijä, lasinpesulaitteet, lämmitettävä takalasi, 2 suurta ulkopeiliä, sävytetty kattoikkuna, korkeus- ja kallistussuuntaan säädettävä ohjauspyörä, ergonomisesti säädettävä joystick-vipu, täysin säädettävä käyttäjän istuin kyynärnojilla, jossa mekaaninen, painon mukaan säädettävä jousitus ja turvavyö. Häikäisysuoja, raitisilmasuodattimella ja kierrätystoiminolla varustettu lämmitys- ja tuuletusjärjestelmä. Sisävalo, 12 virtapistorasia, vaatekoukku, säilytyslokeroita ohjaamossa, kannella varustettu säilytyslokero, lukittava säilytystila rungossa. Keskitetty, monitoiminen näyttö, symbolinäytöillä ja merkkivaloilla, 2 ajovaloa ohjaamon katolla, 2 työvaloa puomissa, peruutusvalot, suuntavilkut, taka- ja jarruvalot, koneessa tarvitaan vain yhtä avainta. Hydraulinen pikakiinnike, jossa sähköinen turvalaite, yksipalkkisen puomin asennon suuntaisuuden osoitin, vetokytkin, kiinnitys- ja nostopisteet, ensimmäinen lisähydrauliikkapiiri on integroitu joystick-vipuun. Värikaavio: keltainen, ohjaamo, akselit ja pyörät: harmaa Lisävarusteet 30 tai 40 km/h versio, leveät renkaat, pyörivä varoitusvilkku, sisäpeili, peruutushälytys, FOPS-ristikko ohjaamon katolle, kauhan suojaus tieliikennelakien mukaan, 2. lisähydrauliikka, lisähydrauliikan jatkuva toiminto, suuritehoinen lisähydrauliikka, letkunrikkoventtiilit, puomin jousitus, bio-hajoava öljy hydrauliikkaan, radio, nostokorkeuden rajoitin, paineeton paluuputkisto, ryömintänopeus, lukittava tasauspyörästö taka-akseliin, ilmajousitettu istuin, ilmastointi, ajonestolaite, lämmitettävät peilit, liukuikkunat oikealle ja vasemmalle, pääkatkaisija akun yhteyteen, 2 työvaloa taakse, tieliikennelakien mukainen vetokoukku, kiinnityskorvake taakse, erikoissuojaus ruostumista vastaan suolankäsittelyä varten. Työlaitteita, kuten lavahaarukat, nostokoukku jne. erillisen luettelon mukaan. Painoja Kone pikakiinnikkeellä ja 0,9 m3 vakiokauhalla kynsillä: 6640 kg

4-pyöräveto Nelipyöräohjaus, jossa automaattinen pyörien suuntaus Napavälitteiset akselit; etuakselissa itselukittuva tasauspyörästö Lähes huoltovapaat märät levyjarrut Yksipalkkinen puomi

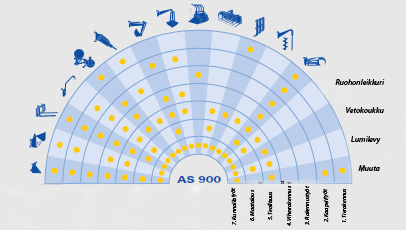

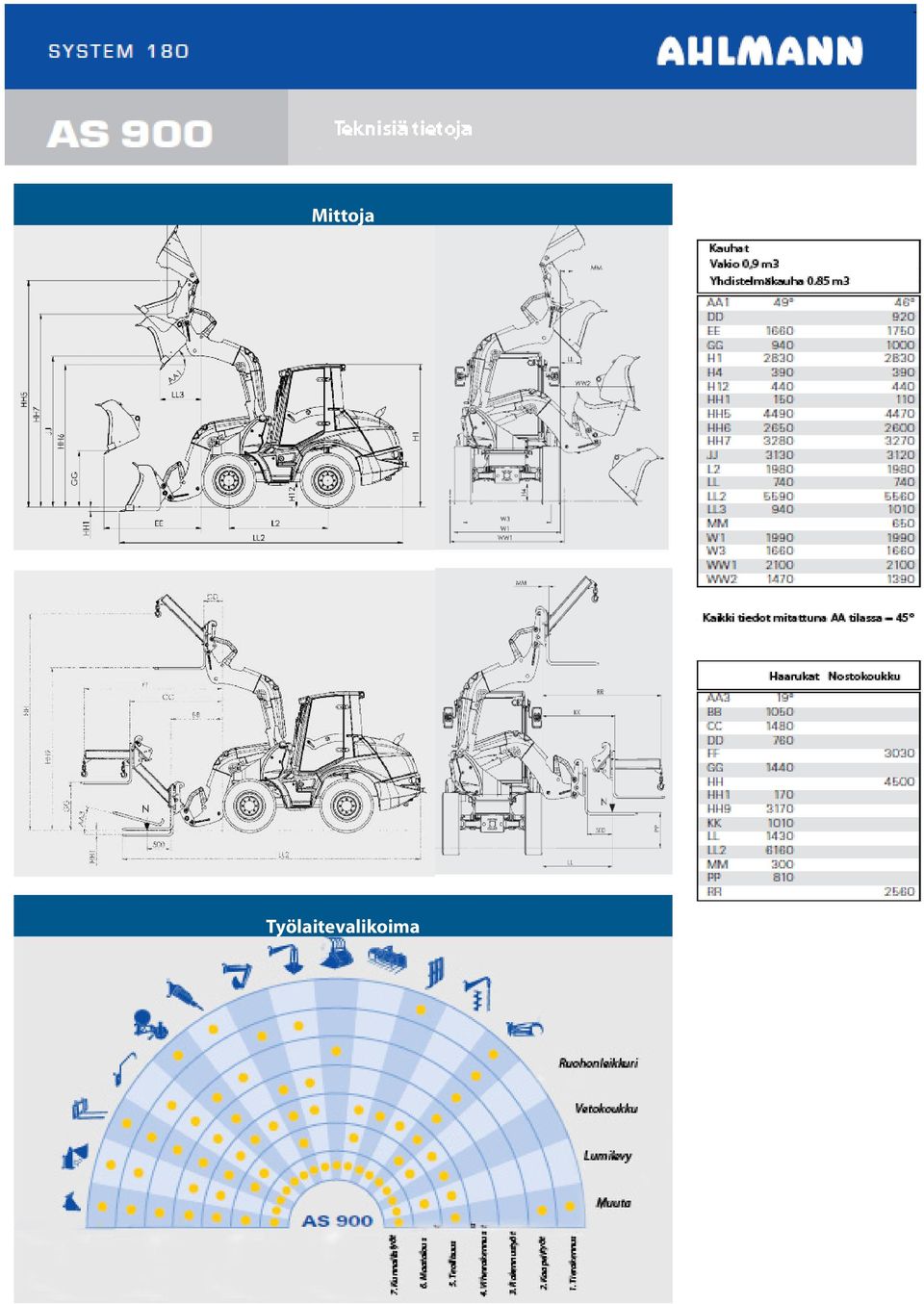

4 Mittoja Työlaitevalikoima

5 Oma paikallinen myyjäsi Ahlmann Baumaschinen GmbH - Am Friedrichsbrunnen - D Büdelsdorf Puh. +49(0) 43 31/ Faksi +49(0) 43 31/ info@ahlmann.com Mecalac - PAE des Glaisins - 2, av. du Pré de Challes Annecy-le-Vieux Puh. +33(0) Faksi +33(0) info@mecalac.fr MECALAC ja AHLMANN ovat Mecalac Group yhtymään kuuluvia yhtiöitä
