2 Ergonominen, erinomainen näkyvyys kuljettajan paikalta Norcar-kuormaajan kuljettajan istuin on sijoitettu koneen takaosaan samalla tavoin kuin suuremmissa pyöräkuormaajissa. Siksi kuormaajasta tulee ketterä ja se pystyy liikkumaan ahtaissa tiloissa ilman että ulospäin työntyvät osat osuisivat ympäristön esteisiin. Oikeaan paikkaan sijoitettu istuin mahdollistaa kuormaajan liikkeiden tuntemuksen ja hallinnan, mikä tekee ajosta turvallista ja hallittua. Kuormaajan matalarakenteinen etuosa ja kompakti nostopuomi takaavat erinomaisen näkyvyyden eteenpäin. Kuljettajalla on aina hyvä näkyvyys työlaitteisiin ja pyörien asentoon. Tämä takaa rauhallisen ajon ja suuren tarkkuuden työnteossa. Huippuluokan turvallisuutta Norcar-kuormaajat on varustettu hydraulisilla jarruilla ja kehittyneellä turvajärjestelmällä. Jarrut menevät automaattisesti päälle, jos kuljettaja poistuu kuljettajan paikalta, ja ajamisen jatkaminen edellyttää, että kuljettaja kuittaa seisontajarrun asettuessaan uudelleen omalle paikalleen. Norcar-kuormaajat on varustettu nelipylväisellä turvakaarella, joka suojaa kuljettajaa kaikilta suunnilta. Läpinäkyvä muovikatto, joka suojaa sateelta ja auringolta, kuuluu vakiovarustukseen. Suojakaari voidaan varustaa teräskatolla (FOPS), joka suojaa kuljettajaa putoavilta esineiltä.

3 Vahva ja kestävä - kevyt ja ketterä Kompaktin mutta vahvan nostopuomin ja etukehyksen ansiosta kone on vahva ja hyvin tasapainotettu. Keskitetty nostopuomi luo hyvät edellytykset pitkälle käyttöiälle ja lyömättömälle näkyvyydelle. T e l e s k o o p p i p u o m i l a a j e n t a a k u o r m a a j a n käyttömahdollisuuksia suuremman nostokorkeuden ja suuremman ulottuvuuden ansiosta. Koska teleskooppipuomi on lyhyt sisäänvedetyssä asennossaan, kone on vakaa myös painavien kuormien käsittelyssä. Vakaaja tekee koneesta varman ja tehokkaan lavahaarukkaa käytettäessä, sillä työlaitteet pysyvät aina säädetyssä asennossaan nostopuomin korkeudesta riippumatta. Vakaaja antaa myös enemmän nostovoimaa. Norcar-kuormaajat ovat kompakteja ja niiden painopiste on suunniteltu olemaan mahdollisimman alhaalla. Norcarkuormaajalla voi turvallisesti työskennellä vaikeassakin maastossa ilman kaatumisen riskiä. Norcar - pienkuormaajien panssarivaunu Norcar-kuormaajat on valmistettu korkealaatuisesta teräksestä ja osat, jotka voivat joutua alttiiksi iskuille tai kulumiselle, on valmistettu teräspellistä. Kuormaajat kestävät kovaa kulutusta ja kovaa käyttöä ilman koneen vaurioitumista. 3

4 Runko-ohjaus ilman kompromisseja Heilurirunko-ohjauksen ansiosta kuormaaja seisoo vakaasti kaikilla pyörillään maastosta riippumatta ja on siksi äärimmäisen helposti käsiteltävä. Koska etu- ja takarunko heilahtelevat toisistaan riippumatta, saavutetaan optimaalinen veto ja kuljettaja tajuaa helposti alustan vaikutuksen koneen vakavuuteen. Runko-ohjauksen kääntökulma mahdollistaa hyvin pienen kääntösäteen, mikä on arvostettu ominaisuus kaikissa Norcarkuormaajissa. Norcar-kuormaajan huolto ja moottorin tarkistustoimenpiteet tapahtuvat helposti ja miellyttävästi. Ilman ruuvaamista, yksinkertaisesti kääntämällä konepelti taaksepäin, päästään käsiksi kaikkiin huoltokohteisiin päivittäisen tarkistuksen ja puhdistuksen tekemiseksi. 4

5 Helppo käsitellä Norcarin voimansiirtoa hallitaan ajosuuntapolkimella, jonka ansiosta kone reagoi nopeasti ja tarkasti. Kaikissa Norcareissa on kaasupoljin, ja sen avulla koneen kierrosluku voidaan koko ajan pitää työn vaatimalla tasolla. Tämän tuloksena polttoainetalous on hyvä ja melutaso alhainen. Työskentelyyn laitteilla, jotka vaativat jatkuvaa korkeaa öljyvirtausta, kuten esimerkiksi ruohonleikkurit, harjalaitteet ja jyrsimet, on käytettävissä käsikaasu. Vaikka moottorin kierrosluku pidetään vakiona, ajonopeutta voidaan säädellä portaattomasti. Parhaan mahdollisen käyttömukavuuden ja tehokkuuden varmistamiseksi sekä ulkoista hydrauliikkaa että nostopuomin teleskooppia hallitaan ohjainsauvan painikkeilla. Ohjaajan ei siis tarvitse irrottaa otettaan ohjauspyörästä tai ohjainsauvasta, vaan hän voi keskittyä tekemäänsä työhön. 5

6 Norcar 755 Moottori Moottorin valmistaja Kubota Malli Sylinterimäärä Polttoainetyyppi Diesel Sylinteritilavuus cm³ ⁷¹⁹ Jäähdytysjärjestelmä Neste Teho SAE,, bruttoteho kw/hk /20 Suurin bruttovääntömomentti Nm moottorin kierrosluvulla kierr./min Suurin kl. ilm. kuormaa kierr./min Sähköjärjestelmä Akku V-Ah Generaattori A Nestemäärät Jäähdytysjärjestelmä l Moottoriöljy l ,8 Polttoainesäiliö l Hydraulisäiliö l Hydraulijärj. kokonaistilavuus l Pikkujätti Norcarin pienin kuormaaja 755 on yksityiskäyttäjälle tarkoitettu ketterä ja monipuolinen kone, joka sietää myös vaativia töitä ammattimaisessa käytössä. Pienen kääntösäteensä ja kompaktin rakenteensa ansiosta se on hyvin tehokas ahtaissa tiloissa. 755:ssä on painoonsa nähden suuri vetoteho. Voimansiir to on hydrostaattinen ja ohjaus tapahtuu ajopolkimella. Suorituskyky Nostovoima, hydraulinen kg Murtovoima 50cm kg Kaatokuorma, suorana kg Kaatokuorma, käännettynä kg Työpaino kg Ajonopeus km/h Vetovoima kg Hydraulijärjestelmä Työhydrauliikka l/min Järjestelmäpaine bar Voimansiirron hydrauliikka l/min Voimansiirron max järj.paine bar Toiminta-ajat Nosto, puomi s ,8 Lasku, puomi s ,1 Taitto, kauha s ,7 Kaato, kauha s ,1 Ohjausp. kierr. V/O kierr /5,5 Renkaat. Renkaat x8,5-12IN 6

7 500 mm B C 500 mm A Vakiokone Kaatokuorma lavahaarukalla Suorana Käännettynä A. Kuljetusasento kg B. Puomi, vaaka kg C. Puomi, vaaka kg on ketterä ja kompakti, ja sen kääntösäde on vain 510 mm. 7

8 Vakiovarustus 755 Suojakaari ROPS, turvavyö Työvalaistus edessä Seisontajarru/turvajärjestelmä Nostopuomin kellunta-asento Käsikaasu ja kaasupoljin Tuntilaskuri, polttoainevalaisin ja moottorilämpömittari Jousitettu istuin, oikeanpuoleinen käsinoja Säädettävä ohjauspyörän akseli 1 2 Hydrauliliitäntä edessä Sähköisesti ohjattu kaksitoiminen hydrauliliitäntä (1 ja 2) ja vapaa paluu (3). Ohjaa hydraulisia työlaitteita suoraan ohjainsauvan painikkeilla. Jatkuvan vedon ja vapaan paluun asento, käyttökelpoinen esimerkiksi ruohonleikkureissa. Hydrauliöljyn virtaus enintään 29 l/min. Renkaat 23x8,5-12 IN Kulutusta kestävät yleisrenkaat, jotka kestävät raskasta kuormitusta. Soveltuvat työskentelyyn kovalla alustalla, kuten asvaltilla, betonilla ja kovaksi puristetulla soralla. Koneen leveys 105 cm. Heilurilukitus Lukitsee kuormaajan heiluriliikkeen keskiasentoon. Voidaan käyttää esimerkiksi tasoitustyössä, jos työlaite halutaan pitää takapyörien tasalla. 8

9 Lisävarusteet 755 Ajotoiminnot HIGH SPEED Suurempi ajonopeus Suurnopeuksiset vetomoottorit. Kuljetusnopeus 0-16 km/h. Vetovoima 600 kg. Töihin, joissa suuri ajonopeus on tärkeämpi kuin vetovoima, esimerkiksi tietyöt ja viherpintojen hoito. Liikennevarustus Valaistus ja varustus, joka vaaditaan yleisillä teillä ajettaessa. Yleisillä teillä ajamiseen vaaditaan katsastus ja rekisteröinti, ja käytännöt voivat vaihdella maakohtaisesti. Kysy jälleenmyyjältäsi neuvoja oman alueesi katsastuksesta. Renkaat Renkaat 23x 5,7-12 IN Erikoiskapeat yleisrenkaat soveltuvat työskentelyyn kovalla alustalla, kuten asvaltilla, betonilla ja kovaksi puristetulla soralla. Koneen leveys 93 cm. Renkaat 23x8,5-12TR Traktorikuvioiset renkaat. Tarjoavat hyvän pidon ja soveltuvat pehmeille alustoille, kuten multamaahan, hiekalle ja soralle. Renkaiden kuviointi on muotoiltu niin, että niiden pinta pysyy puhtaana märällä alustalla ajettaessa. Koneen leveys 103 cm Lisävarusteet Renkaat 23x8,5-12GR Tiheäkuvioiset renkaat. Hyvin pitävät ja alustaa säästävät pehmeät renkaat. Soveltuvat työskentelyyn nurmikoilla, sorapintaisilla kulkuväylillä ja kaduilla. Renkaat ovat hyvät myös lumella ja jäällä. Koneen leveys 105 cm. Renkaat 23x10,5-12GR Tiheäkuvioiset renkaat. Hyvin pitävät ja alustaa säästävät pehmeät renkaat. Soveltuvat työskentelyyn nurmikoilla, sorapintaisilla kulkuväylillä ja kaduilla. Renkaat ovat hyvät myös lumella ja jäällä. Renkaiden leveys aikaansaa alhaisen maapaineen Koneen leveys 110 cm Moottorinlämmitin Helpottaa käynnistymistä ja vähentää kulumista kylmäkäynnistyksissä. Suositeltava käyttöaika 30 min. Kombi-vetokoukku Yhdistetty 50 mm:n vakiokuulalla varustettu vetokoukku ja tappi vetosilmukalla vetoon Sähkölämmitteinen istuin Istuinosan lämmitys tekee ajamisen miellyttäväksi kylmällä säällä. Vetokoukku 50 mm:n vakiokuulalla varustettu vetokoukku Vasemmanpuoleinen käsinoja Tekee ajamisesta miellyttävämpää ja rentouttavampaa. Suositellaan esimerkiksi koneille, joita ajetaan pitkiä aikoja liikenteessä ja viherpintojen hoidossa. Suojakatos FOPS Teräskatos, joka suojaa kuljettajaa putoavilta esineiltä. Suositellaan vuokrattaviin koneisiin ja vaaditaan usein rakennuksilla työskenneltäessä. Stage 3B Tier 4 Ympäristöystävällinen moottori Dieselmoottori, jonka päästöluokitus on Tier 4, Stage 3B. Ympäristöystävällinen moottori pienillä päästöillä. Moottori täyttää Euroopan Stage 3B -päästöluokituksen ja USA:n Tier 4 -luokituksen vaatimukset

10 Norcar a60 Moottori Moottorin valmistaja Kubota Malli Sylinterimäärä Polttoainetyyppi Diesel Sylinteritilavuus cm³ Jäähdytysjärjestelmä Neste Teho SAE,, bruttoteho kw/hk ,4/26,4 Suurin bruttovääntömomentti Nm moottorin kierrosluvulla kierr./min Suurin kl. ilm. kuormaa kierr./min Sähköjärjestelmä Akku V-Ah Generaattori A Nestemäärät Jäähdytysjärjestelmä l Moottoriöljy l Polttoainesäiliö l Hydraulisäiliö l Hydraulijärj. kokonaistilavuus l Ketterä ja tehokas Norcar a60 on peruskokoonpanossaan ketterä työkone. Vakaan teleskooppipuomin ansiosta korkealle nostaminen on näppärää ja turvallista. Nostokorkeus lavahaarukalla on kokonaista 2,8 metriä. Nostopuomin ohjaus tapahtuu helposti ja miellyttävästi ohjaussauvasta teleskoopin ja ulkoisen hydrauliikan sähköisillä ohjauspainikkeilla. Säädettävä ohjauspyörä ja miellyttävästi jousitettu istuin tekevät ajamisesta rentouttavaa. Kaasupolkimella ja ajosuuntapolkimella varustetun ohjausjärjestelmän ansiosta ohjaus on uskomattoman tarkka myös vaativia työlaitteita käytettäessä ja vaativassa maastossa ajettaessa. Norcar a60 on tehokas työkone, jolla voidaan tehdä niin nosto-, lumenauraus- kuin maansiirtotöitäkin. Suorituskyky Nostovoima, hydraulinen kg Murtovoima 50cm kg Kaatokuorma, suorana kg Kaatokuorma, käännettynä kg Työpaino kg Ajonopeus km/h Vetovoima kg Hydraulijärjestelmä Työhydrauliikka l/min Järjestelmäpaine bar Voimansiirron hydrauliikka l/min Voimansiirron max järj.paine bar Toiminta-ajat Nosto, puomi s ,7 Lasku, puomi s ,2 Taitto, kauha s ,6 Kaato, kauha s ,6 Ohjausp. kierr. V/O kierr /4 Renkaat. Renkaat x 8,5-12 IN 10

11 500 mm B C 500 mm D E 500 mm A Vakiokone +lisävastapaino 180 kg Vakaajalla varustettuna nostokyky lavahaarukalla nousee 20 %:lla. Katso nostovoima-arvot koneesta a62, jossa vakaaja on vakiovaruste. Kaatokuorma lavahaarukalla Suorana Käännettynä Suorana Käännettynä A. Kuljetusasento kg B. Puomi, vaaka kg C. Puomi, vaaka kg D. Puomi, vaaka + teleskooppi kg E. Puomi, vaaka + teleskooppi kg

12 Vakiovarustus a60 Suojakaari ROPS, turvavyö Työvalaistus edessä Sähköisesti ohjattava seisontajarru / turvajärjestelmä Nostopuomin kellunta-asento Käsikaasu ja kaasupoljin Kierrosluku- ja tuntilaskuri, moottorilämpötilan ja polttoainetason mittari Käsinojilla varustettu jousitettu kuljettajan istuin Säädettävä ohjauspyörän akseli Teleskooppipuomi 600 mm:n teleskooppi antaa nostokorkeutta ja ulottuvuutta. Ohjataan sähköisesti puomin ohjaussauvasta. Vetovoiman jako vaihe 1 Antaa paremman pidon liukkaalla tai epätasaisella alustalla. Veto on taattu saman puolen pyörille. Renkaat 23x8,5-12IN Kulutusta kestävät yleisrenkaat, jotka kestävät raskasta kuormitusta. Soveltuvat työskentelyyn kovalla alustalla, kuten asvaltilla, betonilla ja kovaksi puristetulla soralla. Koneen leveys 107 cm. 1 2 Hydrauliliitäntä edessä Sähköisesti ohjattu kaksitoiminen hydrauliliitäntä (1 ja 2) ja vapaa paluu (3). Ohjaa hydraulisia työlaitteita suoraan ohjainsauvan painikkeilla. Jatkuvan vedon ja vapaan paluun asento, käyttökelpoinen esimerkiksi ruohonleikkureissa. Hydrauliöljyvirtaus enintään 24 l/min. 12

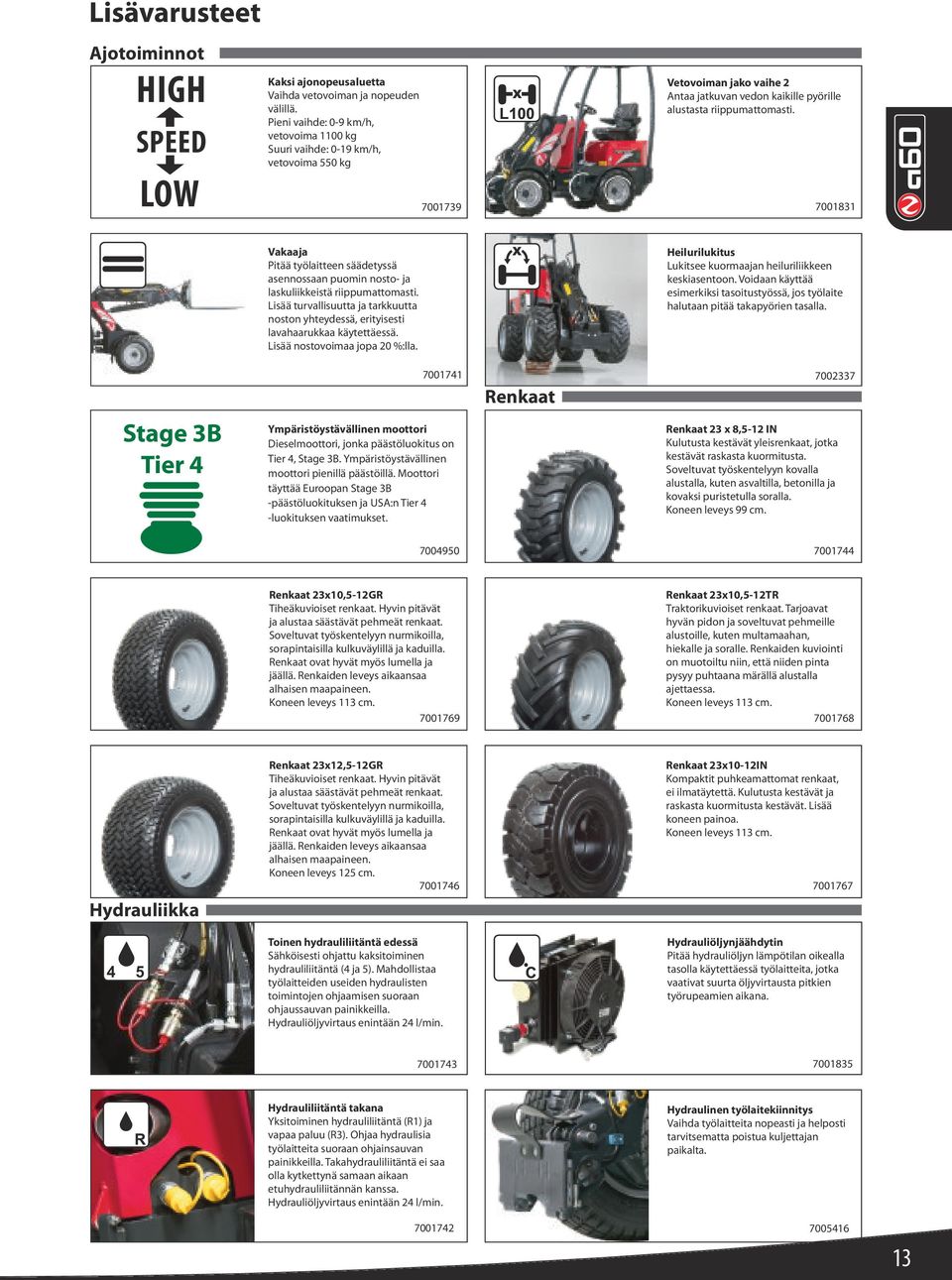

13 Lisävarusteet Ajotoiminnot HIGH SPEED LOW Kaksi ajonopeusaluetta Vaihda vetovoiman ja nopeuden välillä. Pieni vaihde: 0-9 km/h, vetovoima 1100 kg Suuri vaihde: 0-19 km/h, vetovoima 550 kg Vetovoiman jako vaihe 2 Antaa jatkuvan vedon kaikille pyörille alustasta riippumattomasti Vakaaja Pitää työlaitteen säädetyssä asennossaan puomin nosto- ja laskuliikkeistä riippumattomasti. Lisää turvallisuutta ja tarkkuutta noston yhteydessä, erityisesti lavahaarukkaa käytettäessä. Lisää nostovoimaa jopa 20 %:lla. Heilurilukitus Lukitsee kuormaajan heiluriliikkeen keskiasentoon. Voidaan käyttää esimerkiksi tasoitustyössä, jos työlaite halutaan pitää takapyörien tasalla. Stage 3B Tier 4 Ympäristöystävällinen moottori Dieselmoottori, jonka päästöluokitus on Tier 4, Stage 3B. Ympäristöystävällinen moottori pienillä päästöillä. Moottori täyttää Euroopan Stage 3B -päästöluokituksen ja USA:n Tier 4 -luokituksen vaatimukset Renkaat Renkaat 23 x 8,5-12 IN Kulutusta kestävät yleisrenkaat, jotka kestävät raskasta kuormitusta. Soveltuvat työskentelyyn kovalla alustalla, kuten asvaltilla, betonilla ja kovaksi puristetulla soralla. Koneen leveys 99 cm Renkaat 23x10,5-12GR Renkaat 23x10,5-12TR Tiheäkuvioiset renkaat. Hyvin pitävät Traktorikuvioiset renkaat. Tarjoavat ja alustaa säästävät pehmeät renkaat. hyvän pidon ja soveltuvat pehmeille Soveltuvat työskentelyyn nurmikoilla, alustoille, kuten multamaahan, sorapintaisilla kulkuväylillä ja kaduilla. hiekalle ja soralle. Renkaiden kuviointi Renkaat ovat hyvät myös lumella ja on muotoiltu niin, että niiden pinta jäällä. Renkaiden leveys aikaansaa pysyy puhtaana märällä alustalla alhaisen maapaineen. ajettaessa. Koneen leveys 113 cm. Koneen leveys 113 cm Hydrauliikka Renkaat 23x12,5-12GR Tiheäkuvioiset renkaat. Hyvin pitävät ja alustaa säästävät pehmeät renkaat. Soveltuvat työskentelyyn nurmikoilla, sorapintaisilla kulkuväylillä ja kaduilla. Renkaat ovat hyvät myös lumella ja jäällä. Renkaiden leveys aikaansaa alhaisen maapaineen. Koneen leveys 125 cm. Renkaat 23x10-12IN Kompaktit puhkeamattomat renkaat, ei ilmatäytettä. Kulutusta kestävät ja raskasta kuormitusta kestävät. Lisää koneen painoa. Koneen leveys 113 cm Toinen hydrauliliitäntä edessä Sähköisesti ohjattu kaksitoiminen hydrauliliitäntä (4 ja 5). Mahdollistaa työlaitteiden useiden hydraulisten toimintojen ohjaamisen suoraan ohjaussauvan painikkeilla. Hydrauliöljyvirtaus enintään 24 l/min. Hydrauliöljynjäähdytin Pitää hydrauliöljyn lämpötilan oikealla tasolla käytettäessä työlaitteita, jotka vaativat suurta öljyvirtausta pitkien työrupeamien aikana Hydrauliliitäntä takana Yksitoiminen hydrauliliitäntä (R1) ja vapaa paluu (R3). Ohjaa hydraulisia työlaitteita suoraan ohjainsauvan painikkeilla. Takahydrauliliitäntä ei saa olla kytkettynä samaan aikaan etuhydrauliliitännän kanssa. Hydrauliöljyvirtaus enintään 24 l/min. Hydraulinen työlaitekiinnitys Vaihda työlaitteita nopeasti ja helposti tarvitsematta poistua kuljettajan paikalta

14 Lisävarusteet a60 Liikenne Liikennevarustus Valaistus ja varustus, joka vaaditaan yleisillä teillä ajettaessa. Yleisillä teillä ajamiseen vaaditaan katsastus ja rekisteröinti, ja käytännöt voivat vaihdella maakohtaisesti. Kysy jälleenmyyjältäsi neuvoja oman alueesi katsastuksesta. Pyörivä varoitusvalo Varoittaa ympäristöä työssä olevista ajoneuvoista Työvalot taaksepäin Takaosan suojakaareen kiinnitetyt tehokkaat työvalot. Peruutuspeilit Peruutuspeilit kuormaajan kummallakin sivulla varmistavat miellyttävän ja turvallisen ajon Generaattori 60 A Tehokkaampi generaattori runsaasti virtaa kuluttaville koneille. Suositellaan koneisiin, joissa on liikennevarustus ja lämmitettävä ohjaamo. LED-työvalot Työvalot tehokkailla Led-valaisimilla. Valaisinpaketti sisältää seitsemän Ledvalaisinta, jotka on suunnattu eteen, taakse ja sivuille suojakaareen kiinnitettynä sekä yhden valaisimen etuvaunussa työlaitteen valaisemiseksi tehokkaasti. Lisävarusteet Sähkölämmitteinen istuin Istuinosan lämmitys tekee ajamisen miellyttäväksi kylmällä säällä. Käännettävä istuin Istuin voidaan helposti kääntää ympäri käytettäessä työlaitteita, kuten kaivureita, jotka on kiinnitetty koneen takaosaan Moottorinlämmitin Helpottaa käynnistymistä ja vähentää kulumista kylmäkäynnistyksissä. Suositeltava käyttöaika 30 min. Kombi-vetokoukku Yhdistetty 50 mm:n vakiokuulalla varustettu vetokoukku ja tappi vetosilmukalla vetoon. Asennukseen tarvitaan vastapaino- ja vetokoukkukiinnike Pohjapanssari Moottorin ja eturungon alle kiinnitetty teräslevy suojaa konetta työskenneltäessä vaikeassa maastossa. Vetokoukku 50 mm:n vakiokuulalla varustettu vetokoukku. Asennukseen tarvitaan vastapaino- ja vetokoukkukiinnike Suojakatos FOPS Teräskatos, joka suojaa kuljettajaa putoavilta esineiltä. Suositellaan vuokrattaviin koneisiin ja vaaditaan usein rakennuksilla työskenneltäessä. Vastapaino- ja vetokoukkukiinnike Kiinnike vetokoukun kiinnittämiseen sekä paikka neljälle 45 kg:n vastapainolle

15 Vastapaino 205 kg Kompakti pulteilla kiinnitettävä vastapaino. Nostosilmukat asennuksen helpottamiseksi. Vastapainoa ei voida käyttää yhdessä muiden taakse kiinnitettävien työlaitteiden kanssa. Vastapaino 45 kg Lisää koneen vakautta raskaita kuormia käsiteltäessä. Kiinnitetään helposti ilman työkaluja vastapaino- ja vetokoukkukiinnikkeeseen Enintään 4 kpl (180 kg) Varusta a-sarjan kuormaajasi tavanomaista miellyttävämmäksi. Vaihtoehtoina ovat tuulilasi, kevyt ohjaamo ilman ovea tai täydellinen kevyt ohjaamo varustettuna lämmityksellä. Lue lisää vaihtoehdoista sivuilta 37 ja

16 Norcar a62 Moottori Moottorin valmistaja Kubota Malli Sylinterimäärä Polttoainetyyppi Diesel Sylinteritilavuus cm³ Jäähdytysjärjestelmä Neste Teho SAE,, bruttoteho kw/hk ,4/26,4 Suurin bruttovääntömomentti Nm moottorin kierrosluvulla kierr./min Suurin kl. ilm. kuormaa kierr./min Sähköjärjestelmä Akku V-Ah Generaattori A Nestemäärät Jäähdytysjärjestelmä l Moottoriöljy l Polttoainesäiliö l Hydraulisäiliö l Hydraulijärj. kokonaistilavuus l Monipuolista hydrauliikkaa Norcar a62 on yhtä kompakti kuin a60, mutta siinä on jo korkeampi varustelutaso jo vakiovarusteltuna. Varustettuna kaksinkertaisilla työhydrauliikan hydraulipumpuilla kone on hyvin varusteltu työskentelyyn työlaitteilla, jotka vaativat suurta hydrauliöljyvirtausta. Lisäksi useita toimintoja voidaan käyttää samanaikaisesti niiden vaikuttamatta toisiinsa, mikä tekee työstä tehokkaampaa. Kone tarjoaa suuren vetovoiman, ajonopeuden ja nostovoiman vakiorakenteisena ja sopii erityisesti ammattimaiseen käyttöön. Suorituskyky Nostovoima, hydraulinen kg Murtovoima 50cm kg Kaatokuorma, suorana kg Kaatokuorma, käännettynä kg Työpaino kg Ajonopeus, pieni, km/h Ajonopeus, suuri, km/h Vetovoima, suuri kg Vetovoima, pieni kg Hydraulijärjestelmä Työhydrauliikka l/min (18+24) 42 Järjestelmäpaine bar Voimansiirron hydrauliikka l/min Voimansiirron max järj.paine bar Toiminta-ajat Nosto, puomi s ,7 Lasku, puomi s ,2 Taitto, kauha s ,6 Kaato, kauha s ,6 Ohjausp. kierr. V/O kierr /4 Renkaat. Renkaat x 10,5-12 TR 16

17 500 mm B C 500 mm D E 500 mm A Vakiokone + lisävastapaino 180 kg Kaatokuorma lavahaarukalla Suorana Käännettynä Suorana Käännettynä A. Kuljetusasento kg B. Puomi, vaaka kg C. Puomi, vaaka kg D. Puomi, vaaka + teleskooppi kg E. Puomi, vaaka + teleskooppi kg

18 Vakiovarustus a62 Suojakaari ROPS, turvavyö Työvalaistus edessä Sähköisesti ohjattava seisontajarru/turvajärjestelmä Nostopuomin kellunta-asento Käsikaasu ja kaasupoljin Kierrosluku- ja tuntilaskuri, moottorilämpötilan ja polttoainetason mittari Käsinojilla varustettu jousitettu kuljettajan istuin Säädettävä ohjauspyörän akseli Teleskooppipuomi 600 mm:n teleskooppi antaa nostokorkeutta ja ulottuvuutta. Ohjataan sähköisesti puomin ohjaussauvasta. Vetovoiman jako vaihe 1 Antaa paremman pidon liukkaalla tai epätasaisella alustalla. Veto on taattu saman puolen pyörille. Vakaaja Pitää työlaitteen säädetyssä asennossaan puomin nosto- ja laskuliikkeistä riippumattomasti. Lisää turvallisuutta ja tarkkuutta noston yhteydessä, erityisesti lavahaarukkaa käytettäessä. Lisää nostovoimaa jopa 20 %:lla. HIGH SPEED LOW Kaksi ajonopeusaluetta Vaihda vetovoiman ja nopeuden välillä. Pieni vaihde: 0-9 km/h, vetovoima 1100 kg Suuri vaihde: 0-19 km/h, vetovoima 550 kg 1 2 Hydrauliliitäntä edessä Sähköisesti ohjattu kaksitoiminen hydrauliliitäntä (1 ja 2) ja vapaa paluu (3). Ohjaa hydraulisia työlaitteita suoraan ohjainsauvan painikkeilla. Jatkuvan vedon ja vapaan paluun asento, käyttökelpoinen esimerkiksi ruohonleikkureissa. Hydrauliöljyvirtaus enintään 42 l/min. Renkaat 23x10,5-12TR Traktorikuvioiset renkaat. Tarjoavat hyvän pidon ja soveltuvat pehmeille alustoille, kuten multamaahan, hiekalle ja soralle. Renkaiden kuviointi on muotoiltu niin, että niiden pinta pysyy puhtaana märällä alustalla ajettaessa. Koneen leveys 113cm. Hydrauliliitäntä takana Yksitoiminen hydrauliliitäntä (R1) ja vapaa paluu (R3). Ohjaa hydraulisia työlaitteita suoraan ohjainsauvan painikkeilla. Takahydrauliliitäntä ei saa olla kytkettynä samaan aikaan etuhydrauliliitännän kanssa. Hydrauliöljyvirtaus enintään 42 l/min Suurikapasiteettinen hydrauliikka Kaksinkertaiset työhydrauliikan hydraulipumput mahdollistavat hydrauliliitännän valinnaisen virtausmäärän (18/42 l/min). Teleskooppipuomi ja ulkoinen hydrauliikka toimivat puomin liikkeistä riippumattomasti. Hydrauliöljynjäähdytin Pitää hydrauliöljyn lämpötilan oikealla tasolla käytettäessä työlaitteita, jotka vaativat suurta öljyvirtausta pitkien työrupeamien aikana. 18

19 Lisävarusteet a62 Ajotoiminnot Vetovoiman jako vaihe 2 Antaa jatkuvan vedon kaikille pyörille alustasta riippumattomasti. Heilurilukitus Lukitsee kuormaajan heiluriliikkeen keskiasentoon. Voidaan käyttää esimerkiksi tasoitustyössä, jos työlaite halutaan pitää takapyörien tasalla. Stage 3B Tier 4 Ympäristöystävällinen moottori Dieselmoottori, jonka päästöluokitus on Tier 4, Stage 3B. Ympäristöystävällinen moottori pienillä päästöillä. Moottori täyttää Euroopan Stage 3B -päästöluokituksen ja USA:n Tier 4 -luokituksen vaatimukset Renkaat Renkaat 23 x 8,5-12 IN Kulutusta kestävät yleisrenkaat, joka kestävät kovaa kuormitusta. Soveltuvat työskentelyyn kovilla alustoilla, kuten asvaltilla, betonilla ja kovaksi puristetulla soralla. Koneen leveys 107 cm Renkaat 23 x 8,5-12 IN Renkaat 23x12,5-12GR Kulutusta kestävät yleisrenkaat, jotka Tiheäkuvioiset renkaat. Hyvin pitävät kestävät raskasta kuormitusta. ja alustaa säästävät pehmeät renkaat. Soveltuvat työskentelyyn kovilla Soveltuvat työskentelyyn nurmikoilla, alustoilla, kuten asvaltilla, betonilla ja sorapintaisilla kulkuväylillä ja kaduilla. kovaksi puristetulla soralla. Renkaat ovat hyvät myös lumella ja Koneen leveys 99 cm. jäällä. Renkaiden leveys aikaansaa alhaisen maapaineen. Koneen leveys 125 cm Hydrauliikka Renkaat 23x10,5-12GR Tiheäkuvioiset renkaat. Hyvin pitävät ja alustaa säästävät pehmeät renkaat. Soveltuvat työskentelyyn nurmikoilla, sorapintaisilla kulkuväylillä ja kaduilla. Renkaat ovat hyvät myös lumella ja jäällä. Renkaiden leveys aikaansaa alhaisen maapaineen. Koneen leveys 113 cm. Renkaat 23x10-12 Kompaktit puhkeamattomat renkaat, ei ilmatäytettä. Kulutusta kestävät ja raskasta kuormitusta kestävät. Lisäävät koneen painoa. Koneen leveys 113 cm Toinen hydrauliliitäntä edessä Sähköisesti ohjattu kaksitoiminen hydrauliliitäntä (4 ja 5). Mahdollistaa työlaitteiden useiden hydraulisten toimintojen ohjaamisen suoraan ohjaussauvan painikkeilla. Hydrauliöljyvirtaus enintään 18 l/min. Hydraulinen työlaitekiinnitys Vaihda työlaitteita nopeasti ja helposti tarvitsematta poistua kuljettajan paikalta. Liikenne Liikennevarustus Valaistus ja varustus, joka vaaditaan yleisillä teillä ajettaessa. Yleisillä teillä ajamiseen vaaditaan katsastus ja rekisteröinti, ja käytännöt voivat vaihdella maakohtaisesti. Kysy jälleenmyyjältäsi neuvoja oman alueesi katsastuksesta Pyörivä varoitusvalo Varoittaa ympäristöä työssä olevista ajoneuvoista Työvalot taaksepäin Takaosan suojakaareen kiinnitetyt tehokkaat työvalot. Peruutuspeilit Peruutuspeilit kuormaajan kummallakin sivulla varmistavat miellyttävän ja turvallisen ajon

20 Lisävarusteet a62 Lisävarusteet LED-työvalot Työvalot tehokkailla Led-valaisimilla. Valaisinpaketti sisältää seitsemän Ledvalaisinta, jotka on suunnattu eteen, taakse ja sivuille suojakaareen kiinnitettynä sekä yhden valaisimen etuvaunussa työlaitteen valaisemiseksi tehokkaasti Käännettävä istuin Istuin voidaan helposti kääntää ympäri käytettäessä työlaitteita, kuten kaivureita, jotka on kiinnitetty koneen takaosaan Sähkölämmitteinen istuin Istuinosan lämmitys tekee ajamisen miellyttäväksi kylmällä säällä. Kombi-vetokoukku Yhdistetty 50 mm:n vakiokuulalla varustettu vetokoukku ja tappi vetosilmukalla vetoon. Asennukseen tarvitaan vastapaino- ja vetokoukkukiinnike Moottorinlämmitin Helpottaa käynnistymistä ja vähentää kulumista kylmäkäynnistyksissä. Suositeltava käyttöaika 30 min. Vetokoukku 50 mm:n vakiokuulalla varustettu vetokoukku. Asennukseen tarvitaan vastapaino- ja vetokoukkukiinnike Pohjapanssari Moottorin ja eturungon alle kiinnitetty teräslevy suojaa konetta työskenneltäessä vaikeassa maastossa. Vastapaino- ja vetokoukkukiinnike Kiinnike vetokoukun kiinnittämiseen sekä paikka neljälle 45 kg:n vastapainolle Suojakatos FOPS Teräskatos, joka suojaa kuljettajaa putoavilta esineiltä. Suositellaan vuokrattaviin koneisiin ja vaaditaan usein rakennuksilla työskenneltäessä. Vastapaino 45 kg Lisää koneen vakautta raskaita kuormia käsiteltäessä. Kiinnitetään helposti ilman työkaluja vastapaino- ja vetokoukkukiinnikkeeseen Enintään 4 kpl (180 kg) Generaattori 60 A Tehokkaampi generaattori runsaasti virtaa kuluttaville koneille. Suositellaan koneisiin, joissa on liikennevarustus ja lämmitettävä ohjaamo. Vastapaino 205 kg Kompakti pulteilla kiinnitettävä vastapaino. Nostosilmukat asennuksen helpottamiseksi. Vastapainoa ei voida käyttää yhdessä muiden taakse kiinnitettävien työlaitteiden kanssa

21 Varusta a-sarjan kuormaajasi tavanomaista miellyttävämmäksi. Vaihtoehtoina ovat tuulilasi, kevyt ohjaamo ilman ovea tai täydellinen kevyt ohjaamo varustettuna lämmityksellä. Lue lisää vaihtoehdoista sivuilla 37 ja

22 Norcar 765 Moottori Moottorin valmistaja Kubota Malli Sylinterimäärä Polttoainetyyppi Diesel Sylinteritilavuus cm³ Jäähdytysjärjestelmä Neste Teho SAE,, bruttoteho kw/hk /37 Suurin bruttovääntömomentti Nm moottorin kierrosluvulla kierr./min Suurin kl. ilm. kuormaa kierr./min Sähköjärjestelmä Akku V-Ah Generaattori A Nestemäärät Jäähdytysjärjestelmä l Moottoriöljy l Polttoainesäiliö l Hydraulisäiliö l Hydraulijärj. kokonaistilavuus l Raskaisiin töihin 700-sarjan kuormaajien isompi versio tarjoaa ketterän pääsyn ja kestävän rakenteen. Nelisylinterisessä moottorissa on paljon tehoa ja se mahdollistaa tasaisen käynnin. Teleskooppirakenteinen nostopuomi, vetovoiman jako ja tehokas hydrauliikka tekevät 765:stä tehokkaan työkoneen vaativiin töihin. Voimansiirto on hydrostaattinen ja ajosuunta valitaan muista Norcarmalleista poiketen ohjainsauvassa olevasta suunnanvalitsimesta. Ajonopeutta ohjataan kaasupolkimella, ja tyhjäkäynnillä voimansiirto siirtyy vapaalle. Koneessa on jarrupoljin, jota voidaan käyttää pienentämään ajonopeutta korkeilla moottorin kierroksilla. Norcar 765:ssä ajosuunta valitaan ohjainsauvassa olevasta suunnanvalitsimesta. Suorituskyky Nostovoima, hydraulinen kg Murtovoima 50cm kg Kaatokuorma, suorana kg Kaatokuorma, käännettynä kg Työpaino kg Ajonopeus km/h Vetovoima kg Hydraulijärjestelmä Työhydrauliikka l/min Järjestelmäpaine bar Voimansiirron hydrauliikka l/min Voimansiirron max järj.paine bar Toiminta-ajat Nosto, puomi s ,5 Lasku, puomi s ,7 Taitto, kauha s ,8 Kaato, kauha s ,3 Ohjausp. kierr. V/O kierr /4 Renkaat. Renkaat x10,5-15 IN 22

23 500 mm B C 500 mm D E 500 mm A Vakiokone +lisävastapaino 180 kg Kaatokuorma lavahaarukalla Suorana Käännettynä Suorana Käännettynä A. Kuljetusasento kg B. Puomi, vaaka kg C. Puomi, vaaka kg D. Puomi, vaaka + teleskooppi kg E. Puomi, vaaka + teleskooppi kg R87 R203 R Vakiovarustus Suojakaari ROPS, turvavyö Työvalaistus edessä Sähkökäyttöinen seisontajarru/turvajärjestelmä Nostopuomin kellunta-asento Käsikaasu ja kaasupoljin Tuntilaskuri, moottorilämpötilan ja polttoainetason mittari Käsinojilla varustettu jousitettu kuljettajan istuin Vakaaja Pitää työlaitteen säädetyssä asennossaan puomin nosto- ja laskuliikkeistä riippumattomasti. Lisää turvallisuutta ja tarkkuutta noston yhteydessä, erityisesti lavahaarukkaa käytettäessä. 23

24 Vakiovarustus 765 Teleskooppipuomi 400 mm:n teleskooppi antaa nostokorkeutta ja ulottuvuutta. Ohjataan sähköisesti puomin ohjaussauvasta. 1 2 Hydrauliliitäntä edessä Kaksitoiminen hydrauliliitäntä edessä (1 ja 2) ja vapaa paluu (3). Ohjaa hydraulisia työlaitteita ohjaussauvasta. Jatkuvan vedon ja vapaan paluun asento, käyttökelpoinen esimerkiksi ruohonleikkureissa. Hydrauliöljyvirtaus enintään 50 l/min. Renkaat 27x10,5-15IN Kulutusta kestävät yleisrenkaat, jotka kestävät raskasta kuormitusta. Soveltuvat työskentelyyn kovalla alustalla, kuten asvaltilla, betonilla ja kovaksi puristetulla soralla. Koneen leveys 120 cm. Hydrauliöljynjäähdytin Pitää hydrauliöljyn lämpötilan oikealla tasolla käytettäessä työlaitteita, jotka vaativat suurta öljyvirtausta pitkien työrupeamien aikana. Hydrauliliitäntä takana Yksitoiminen hydrauliliitäntä (R1) ja vapaa paluu (R3). Etummainen tai takimmainen hydrauliliitäntä valitaan painikkeella. Hydrauliöljyvirtaus enintään 50 l/min. Vetovoiman jako vaihe 2 Antaa jatkuvan vedon kaikille pyörille alustasta riippumattomasti. Lisävarusteet 765 Ajotoiminnot Renkaat Heilurilukitus Lukitsee kuormaajan heiluriliikkeen keskiasentoon. Voidaan käyttää esimerkiksi tasoitustyössä, jos työlaite halutaan pitää takapyörien tasalla. Renkaat 26,5x14-12GR Tiheäkuvioiset renkaat. Hyvin pitävät ja alustaa säästävät pehmeät renkaat. Soveltuvat työskentelyyn nurmikoilla, sorapintaisilla kulkuväylillä ja kaduilla. Renkaat ovat hyvät myös lumella ja jäällä. Renkaiden leveys aikaansaa alhaisen maapaineen. Koneen leveys 133 cm Renkaat 27 x IN Kompaktit puhkeamattomat renkaat, ei ilmatäytettä. Kulutusta kestävät ja raskasta kuormitusta kestävät. Lisää koneen painoa. Koneen leveys 115 cm. Renkaat 26 x IN Kulutusta kestävät yleisrenkaat, joka kestävät kovaakuormitusta. Soveltuvat työskentelyynkovalla alustalla, kuten asvaltilla, betonillaja kovaksi puristetulla soralla. Koneen leveys 126cm Hydrauliika Renkaat 320/60-12 TR Kestävät, traktorikuvioiset renkaat, jotka kestävät kovaa kulutusta. Soveltuvat käyttöön kovilla alustoilla, mutta toimivat hyvin myös pehmeässä maassa. Koneen leveys 129 cm. 1 2 Hydrauliliitännän sähköinen ohjaus Ohjaa etummaista hydrauliliitäntää suoraan ohjaussauvasta. Ulosoton mekaanista vipua voidaan edelleen käyttää Monitoimisähköliitäntä nostopuomissa Ohjaussauva varustettuna nostopuomin sähköliitännän ohjauspainikkeilla. Mahdollistaa neljän signaalin sähköisen ohjauksen (2 kaksitoimista liikettä sähköventtiileillä varustetuissa työlaitteissa). Sähköliitäntä nostopuomissa Seitsennapainen sähköliitäntä erikoistyölaitteiden liittämiseksi. Sisältyy tuotteeseen

25 Liikenne Lisävarusteet Liikennevarustus Valaistus ja varustus, joka vaaditaan yleisillä teillä ajettaessa. Yleisillä teillä ajamiseen vaaditaan katsastus ja rekisteröinti, ja käytännöt voivat vaihdella maakohtaisesti. Kysy jälleenmyyjältäsi neuvoja oman alueesi katsastuksesta. Pyörivä varoitusvalo Varoittaa ympäristöä työssä olevista ajoneuvoista Peruutuspeilit Peruutuspeilit kuormaajan kummallakin sivulla varmistavat miellyttävän ja turvallisen ajon. Sähkölämmitteinen istuin Istuinosan lämmitys tekee ajamisen miellyttäväksi kylmällä säällä Käännettävä istuin Istuin voidaan helposti kääntää ympäri käytettäessä työlaitteita, kuten kaivureita, jotka on kiinnitetty koneen takaosaan. Vastapaino 45 kg Lisää koneen vakautta raskaita kuormia käsiteltäessä. Kiinnitetään helposti ilman työkaluja vastapaino- ja vetokoukkukiinnikkeeseen Enintään 4 kpl (180 kg) Vastapaino 205 kg Kompakti pulteilla kiinnitettävä vastapaino. Nostosilmukat asennuksen helpottamiseksi. Vastapainoa ei voida käyttää yhdessä muiden taakse kiinnitettävien työlaitteiden kanssa. Vastapaino- ja vetokoukkukiinnike Kiinnike vetokoukun kiinnittämiseen sekä paikka neljälle 45 kg:n vastapainolle R Peruutussummeri Varoittaa ympäristöä peruuttavasta ajoneuvosta. Moottorinlämmitin Helpottaa käynnistymistä ja vähentää kulumista kylmäkäynnistyksissä. Suositeltava käyttöaika 30 min Suojakatos FOPS Teräskatos, joka suojaa kuljettajaa putoavilta esineiltä. Suositellaan vuokrattaviin koneisiin ja vaaditaan usein rakennuksilla työskenneltäessä. Vetokoukku 50 mm:n vakiokuulalla varustettu vetokoukku. Asennukseen tarvitaan vastapaino- ja vetokoukkukiinnike Kombi-vetokoukku 50 mm:n vakiokuulalla varustettu vetokoukku ja tappi vetosilmukalla vetoon. Asennukseen tarvitaan vastapaino- ja vetokoukkukiinnike Työvalot taaksepäin Takaosan suojakaareen kiinnitetyt tehokkaat työvalot

26 Norcar a72 Moottori Moottorin valmistaja Kubota Malli Sylinterimäärä Polttoainetyyppi Diesel Sylinteritilavuus cm³ Jäähdytysjärjestelmä Neste Teho SAE,, bruttoteho kw/hk /37 Suurin bruttovääntömomentti Nm moottorin kierrosluvulla kierr./min Suurin kl. ilm. kuormaa kierr./min Sähköjärjestelmä Akku V-Ah Generaattori A Nestemäärät Jäähdytysjärjestelmä l Moottoriöljy l Polttoainesäiliö l Hydraulisäiliö l Hydraulijärj. kokonaistilavuus l Voimaa ja kapasiteettia Sarjan kookkaimmista kuormaajista a72 ja a75 löytyy lyömätöntä voimaa ja maavaraa. Norcar a72:ssa on jo vakiokokoonpanossaan korkea varustelutaso. Nelisylinterisen dieselmoottorin ja kaksinkertaisten työhydrauliikan hydraulipumppujen ansiosta kone on hyvin varustettu työskentelyyn työlaitteilla, jotka vaativat suurta hydrauliöljyn virtausta. Useita toimintoja voidaan käyttää samanaikaisesti ilman että ne vaikuttavat toisiinsa, mikä tekee työstä tehokkaampaa. Nostopuomia voidaan teleskooppisesti pidentää 750 mm, mikä mahdollistaa nostokorkeuden, joka sietää vertailun kg:n kuormalavan kaatokuorma tekee koneesta yhden painoluokkansa vahvimmista kaivureista. Suorituskyky Nostovoima, hydraulinen kg Murtovoima 50cm kg Kaatokuorma, suorana kg Kaatokuorma, käännettynä kg Työpaino kg Ajonopeus, pieni, km/h Ajonopeus, suuri, km/h Vetovoima, suuri kg Vetovoima, pieni kg Hydraulijärjestelmä Työhydrauliikka l/min (24+33) 57 Moottorin kierrosluku kierr./min Järjestelmäpaine bar Voimansiirron hydrauliikka l/min Voimansiirron max järj.paine bar Toiminta-ajat Nosto, puomi s ,2 Lasku, puomi s ,6 Taitto, kauha s ,9 Kaato, kauha s ,2 Ohjausp. kierr. V/O kierr /5 Renkaat. Renkaat /55-15 TR 26

27 500 mm B C 500 mm D E 500 mm A Vakiokone + lisävastapaino 270 kg Kaatokuorma lavahaarukalla Suorana Käännettynä Suorana Käännettynä A. Kuljetusasento kg B. Puomi, vaaka kg C. Puomi, vaaka kg D. Puomi, vaaka + teleskooppi kg E. Puomi, vaaka + teleskooppi kg R100 R241 R

28 Vakiovarustus a72 Suojakaari ROPS, turvavyö Työvalaistus edessä Sähköisesti ohjattava seisontajarru/turvajärjestelmä Nostopuomin kellunta-asento Käsikaasu ja kaasupoljin Kierrosluku- ja tuntilaskuri, moottorilämpötilan ja polttoainetason mittari Käsinojilla varustettu jousitettu kuljettajan istuin Säädettävä ohjauspyörän akseli Teleskooppipuomi 750 mm:n teleskooppi antaa nostokorkeutta ja ulottuvuutta. Ohjataan sähköisesti puomin ohjaussauvasta. Vetovoiman jako vaihe 1 Antaa paremman pidon liukkaalla tai epätasaisella alustalla. Veto on taattu saman puolen pyörille. Vakaaja Pitää työlaitteen säädetyssä asennossaan puomin nosto- ja laskuliikkeistä riippumattomasti. Lisää turvallisuutta ja tarkkuutta noston yhteydessä, erityisesti lavahaarukkaa käytettäessä. Lisää nostovoimaa jopa 20 %:lla. 1 2 Hydrauliliitäntä edessä Sähköisesti ohjattu kaksitoiminen hydrauliliitäntä (1 ja 2) ja vapaa paluu (3). Ohjaa hydraulisia työlaitteita suoraan ohjainsauvan painikkeilla. Jatkuvan vedon ja vapaan paluun asento, käyttökelpoinen esimerkiksi ruohonleikkureissa. Hydrauliöljyvirtaus enintään 57 l/min. Kuormavaroitusjärjestelmä Kuormavaroitin antaa hyvän yleiskäsityksen kuorman painosta ja varoittaa kaatumisriskistä. Kuormavaroitin voidaan helposti kalibroida erilaisten vastapainovaihtoehtojen mukaan. Renkaat 320/55-15 TR Traktorikuvioiset renkaat. Tarjoavat hyvän pidon ja soveltuvat pehmeille alustoille, kuten multamaahan, hiekalle ja soralle. Renkaiden kuviointi on muotoiltu niin, että niiden pinta pysyy puhtaana märällä alustalla ajettaessa. Koneen leveys 127cm. HIGH SPEED LOW Kaksi ajonopeusaluetta Vaihda vetovoiman ja nopeuden välillä. Pieni vaihde: 0-9 km/h, vetovoima 1400 kg Suuri vaihde: 0-20 km/h, vetovoima 700 kg Suurikapasiteettinen hydrauliikka Kaksinkertaiset työhydrauliikan hydraulipumput mahdollistavat hydrauliliitännän valinnaisen virtausmäärän (24/57 l/min). Teleskooppipuomi ja ulkoinen hydrauliikka toimivat puomin liikkeistä riippumattomasti. Hydrauliliitäntä takana Yksitoiminen hydrauliliitäntä (R1) ja vapaa paluu (R3). Ohjaa hydraulisia työlaitteita suoraan ohjainsauvan painikkeilla. Takahydrauliliitäntä ei saa olla kytkettynä samaan aikaan etuhydrauliliitännän kanssa. Hydrauliöljyvirtaus enintään 57 l/min. Hydrauliöljynjäähdytin Pitää hydrauliöljyn lämpötilan oikealla tasolla käytettäessä työlaitteita, jotka vaativat suurta öljyvirtausta pitkien työrupeamien aikana. 28

29 Lisävarusteet a72 Ajotoiminnot Vetovoiman jako vaihe 2 Antaa jatkuvan vedon kaikille pyörille alustasta riippumattomasti. Heilurilukitus Lukitsee kuormaajan heiluriliikkeen keskiasentoon. Voidaan käyttää esimerkiksi tasoitustyössä, jos työlaite halutaan pitää takapyörien tasalla. Renkaat Renkaat GR Tiheäkuvioiset renkaat. Hyvin pitävät ja alustaa säästävät pehmeät renkaat. Soveltuvat työskentelyyn nurmikoilla, sorapintaisilla kulkuväylillä ja kaduilla. Renkaat ovat hyvät myös lumella ja jäällä. Koneen leveys 127 cm. Renkaat 27 x 8,5-15 IN Kulutusta kestävät yleisrenkaat, jotka kestävät raskasta kuormitusta. Soveltuvat työskentelyyn kovalla alustalla, kuten asvaltilla, betonilla ja kovaksi puristetulla soralla. Koneen leveys 105 cm Hydrauliikka Renkaat 320/60-12 TR Kestävät, traktorikuvioiset renkaat, jotka kestävät kovaa kulutusta. Soveltuvat käyttöön kovilla alustoilla, mutta toimivat hyvin myös pehmeässä maassa. Koneen leveys 127cm. 4 5 Toinen hydrauliliitäntä edessä Sähköisesti ohjattu kaksitoiminen hydrauliliitäntä (4 ja 5). Mahdollistaa työlaitteiden useiden hydraulisten toimintojen ohjaamisen suoraan ohjaussauvan painikkeilla. Hydrauliöljyvirtaus enintään 24 l/min. Liikenne Hydrauliliitäntä takana Kaksitoiminen hydrauliliitäntä (R1 jar2) sekä vapaa paluu (R3). Ohjaa hydraulisiatyölaitteita suoraan ohjaussauvanpainikkeilla. Takimmainen hydrauliliitäntä ei saa ollakytkettynä samanaikaisesti kuin hydrauliliitäntäedessä. Hydrauliöljyvirtaus enintään 57 l/min Pyörivä varoitusvalo Varoittaa ympäristöä työssä olevista ajoneuvoista Liikennevarustus Valaistus ja varustus, joka vaaditaan yleisillä teillä ajettaessa. Yleisillä teillä ajamiseen vaaditaan katsastus ja rekisteröinti, ja käytännöt voivat vaihdella maakohtaisesti. Kysy jälleenmyyjältäsi neuvoja oman alueesi katsastuksesta Peruutuspeilit Peruutuspeilit kuormaajan kummallakin sivulla varmistavat miellyttävän ja turvallisen ajon Lisävarusteet Työvalot taaksepäin Takaosan suojakaareen kiinnitetyt tehokkaat työvalot LED-työvalot Työvalot tehokkailla Led-valaisimilla. Valaisinpaketti sisältää seitsemän Ledvalaisinta, jotka on suunnattu eteen, taakse ja sivuille suojakaareen kiinnitettynä sekä yhden valaisimen etuvaunussa työlaitteen valaisemiseksi tehokkaasti Käännettävä istuin Istuin voidaan helposti kääntää ympäri käytettäessä työlaitteita, kuten kaivureita, jotka on kiinnitetty koneen takaosaan. Sähkölämmitteinen istuin Istuinosan lämmitys tekee ajamisen miellyttäväksi kylmällä säällä

30 Lisävarusteet a72 Lisävarusteet Suojakatos FOPS Teräskatos, joka suojaa kuljettajaa putoavilta esineiltä. Suositellaan vuokrattaviin koneisiin ja vaaditaan usein rakennuksilla työskenneltäessä. Moottorinlämmitin Helpottaa käynnistymistä ja vähentää kulumista kylmäkäynnistyksissä. Suositeltava käyttöaika 30 min Generaattori 60 A Tehokkaampi generaattori runsaasti virtaa kuluttaville koneille. Suositellaan koneisiin, joissa on liikennevarustus ja lämmitettävä ohjaamo. Kombi-vetokoukku Yhdistetty 50 mm:n vakiokuulalla varustettu vetokoukku ja tappi vetosilmukalla vetoon. Asennukseen tarvitaan vastapaino- ja vetokoukkukiinnike Vastapaino- ja vetokoukkukiinnike Kiinnike vetokoukun kiinnittämiseen sekä paikka neljälle 45 kg:n vastapainolle. Vetokoukku 50 mm:n vakiokuulalla varustettu vetokoukku. Asennukseen tarvitaan vastapaino- ja vetokoukkukiinnike Vastapaino 45 kg Lisää koneen vakautta raskaita kuormia käsiteltäessä. Kiinnitetään helposti ilman työkaluja vastapaino- ja vetokoukkukiinnikkeeseen Enintään 4 kpl (180 kg). Vastapaino 205 kg Kompakti pulteilla kiinnitettävä vastapaino. Nostosilmukat asennuksen helpottamiseksi. Vastapainoa ei voida käyttää yhdessä muiden taakse kiinnitettävien työlaitteiden kanssa Pohjapanssari Moottorin ja eturungon alle kiinnitetty teräslevy suojaa konetta työskenneltäessä vaikeassa maastossa. Hydraulinen työlaitekiinnitys Vaihda työlaitteita nopeasti ja helposti tarvitsematta poistua kuljettajan paikalta

31 Varusta a-sarjan kuormaajasi tavanomaista miellyttävämmäksi. Vaihtoehtoina ovat tuulilasi, kevyt ohjaamo ilman ovea tai täydellinen kevyt ohjaamo varustettuna lämmityksellä. Lue lisää vaihtoehdoista sivuilta 37 ja
