1 926M, 930M, 938M Pyöräkuormaajat 926M 930M 938M Moottorimalli* Cat C7.1 ACERT Cat C7.1 ACERT Cat C7.1 ACERT Suurin nimellisbruttoteho: ISO kw (153 hp) 122 kw (164 hp) 140 kw (188 hp) ISO (DIN) 114 kw (155 hv) 122 kw (166 hv) 140 kw (190 hv) Kauhan tilavuus 1,9-5,0 m3 (2,5-6,5 yd3) 2,1-5,0 m3 (2,7-6,5 yd3) 2,5-5,0 m3 (3,3-6,5 yd3) Täyden kääntöasennon kaatokuorma kg ( lb) kg ( lb) kg ( lb) Työpaino kg ( lb) kg ( lb) kg ( lb) * Moottori täyttää Yhdysvaltain EPA Tier 4 Final- ja EU:n vaiheen IV päästöstandardien vaatimukset.

2 Varma valinta Vahva ja tehokas Hybridinkaltainen polttoainetehokkuus ja markkinoiden parhaimmistoa olevat polttoainesäästöt saavutetaan älykkäällä hydrostaattisella voimansiirrolla. Uusi suorituskykytila tuo lisää tehoa ja hydraulista nopeutta vaikeimmissakin olosuhteissa. Tehokkuutta työskentelyyn Enemmän tehoa työskentelyyn Caterpillarin patentoiduilla nopeasti kuormaavilla Performancesarjan kauhoilla ja optimoidulla Z-aisastolla. Noston vaakatasaustoiminnon ja suuren kallistusvoiman ansiosta kuormien käsittely onnistuu turvallisesti. Useiden työvaiheiden yhdistäminen ei ole koskaan ollut näin helppoa: jokaisella järjestelmällä on erilliset pumput ja koneessa on lisäksi virtauksen jakava venttiililohko. Mukavuutta koko työpäivän ajaksi Astu sisään M-sarjan pieneen pyöräkuormaajaan ja nauti ylivertaisen hiljaisesta ohjaamosta, erinomaisesta näkyvyydestä kaikkiin suuntiin sekä vaivattomasta ohjauksesta istuimeen asennetulla ohjaussauvalla. Tilava ohjaamo ja Caterpillarin hydraulisylinterivaimennus tekevät istuimesta ennennäkemättömän mukavan. Mukauta omiin tarpeisiisi Caterpillarin uraauurtavat voimansiirtotilat mukautuvat käyttötarkoituksen ja käyttäjän mieltymysten mukaan. Hienosäädä koneen suorituskykyä kosketuspainikkeiden tai lisänäytön säädöillä. Suunniteltu menestymään Laajan lisävarustevalikoiman avulla voit muokata M-sarjan pienestä pyöräkuormaajasta juuri sellaisen kuin menestyksekäs liiketoimintasi edellyttää. Sisältö Vahva ja tehokas...4 Tehokkuutta työskentelyyn...6 Mukavuutta koko työpäivän ajaksi...8 Mukauta omiin tarpeisiisi...10 Suunniteltu menestymään...11 Huolto...12 Asiakastuki...12 Pyöräkuormaajien tekniset tiedot...13 Kauhojen tiedot...18 Kauhanvalintataulukot...24, 31 Käyttötiedot...28 Täydentävät tekniset tiedot...33 Täydentävät tekniset tiedot ja lisävarusteet Ympäristö- ja käyttäjäystävällinen jopa 95 % koneen painosta on kierrätettävää materiaalia

3 Pienet Cat 926M-, 930M- ja 938M -pyöräkuormaajat määrittävät uuden standardin tuottavuudelle, polttoainetaloudelle ja mukavuudelle. Kuormaajien parannellussa, optimoidussa Z-aisastossa perinteisen Z-palkkiaisaston suorituskyky yhdistyy työkoneen vaakatasaukseen ja kuormankäsittelykykyyn. Suuren vääntömomentin ja alhaisen käyntinopeuden C7.1 ACERT -moottori ja älykäs hydrostaattinen voimansiirto varmistavat hyvän polttoainetehokkuuden. Moottori täyttää Tier 4 Final -vaiheen ja vaiheen IV päästöstandardien vaatimukset. Ympäristöystävällinen matalapäästömoduuli (CEM) huolehtii itsestään, joten voit keskittyä työhösi. Koe alan uusi standardi. 3

4 Vahva ja tehokas Hybridinkaltaista polttoainetehokkuutta ja lisätehoa silloin kun tarvitset sitä Älykäs tehon hallinta Älykäs tehon hallinta on Caterpillarin ainutlaatuinen järjestelmä, joka tarkkailee aktiivisesti kuljettajan toimenpiteitä ja tehon käytettävyyttä ja pitää siten koneen toiminnassa mahdollisimman tehokkaasti. Järjestelmää on parannettu entisestään, ja se antaa kuljettajalle mahdollisuuden muokata asetuksia koneen käyttötarkoituksen mukaan. Tehoa tarpeen mukaan Erilaisten tehotilojen ansiosta voit valita joko mahdollisimman hyvän polttoainetehokkuuden tai suuremman tehon ja hydraulisen nopeuden. tehotila Säästää jopa 10 % polttoainetta verrattuna K-sarjan Cat-kuormaajaan. Yhtä suorituskykyinen kuin K-sarjan Cat-kuormaaja. Pienentää ohjaamon tyypillisen melutason erittäin hiljaiselle 64 db(a):n tasolle. Suurimmat hyödyt saadaan kuormansiirto-, lumenpoisto- ja siirtoajosovelluksissa. Suorituskykytehotila Otetaan käyttöön painikkeen (HP+) painalluksella. Moottorin teho kasvaa jopa 10 % ja moottorin käyntinopeus yli 12 %. Parantaa hydraulisia kiertoaikoja ja tuottavuutta. 4

5 Tehoa kuudella sylinterillä Cat C7.1 ACERT -moottori toimii puhtaammin ja hiljaisemmin ja on samalla suorituskyvyltään ja kestävyydeltään ylivertainen suuren vääntömomentin ja alhaisen käyntinopeuden ansiosta. Moottori täyttää Tier 4 Final -vaiheen ja vaiheen IV päästöstandardien vaatimukset. Moottorin matalapäästömoduuli (CEM) huolehtii itsestään, joten voit keskittyä työhösi. Koneen käyttöä ei tarvitse lopettaa regenerointia varten, vaan passiivinen alhaisen lämpötilan järjestelmä varmistaa työn jatkumisen. Pitkäikäinen dieselhiukkassuodatin (DPF) on suunniteltu kestämään moottorin peruskorjausväliä pidempään. Pitkät nesteiden lisäysvälit takaavat, että DEF-nestettä tai Adblue -nestettä kuluu erittäin vähän. Ehdit täyttää polttoainesäiliön jopa neljä kertaa yhtä DEF-nestesäiliön täyttöä kohti. Määritettävissä oleva automaattinen joutokäynnin sammutustoiminto, joka otetaan käyttöön kuluneen ajan ja ympäristön lämpötilan perusteella. Toiminto pienentää polttoaineen kulutusta entisestään ja pitää käyttökustannukset pieninä. Enemmän tehoa maahan Täysin lukittuvat etutasauspyörästöt voi kytkeä käyttöön täydellä vääntömomentilla vetämällä istuimeen asennetun ohjaussauvan liipaisukytkintä. Voit parantaa pitoa entisestään lisävarusteena saatavana olevan taka-akselin tasauspyörästön lukon avulla. Etu- ja taka-akselin toisistaan riippumattomat käyttöjarrut takaavat tehokkaan pysähtymisen, ja painikkeella käyttöön kytkettävän sähköisen pysäköintijarrun avulla koneen turvallinen pysäköinti onnistuu helposti. 5

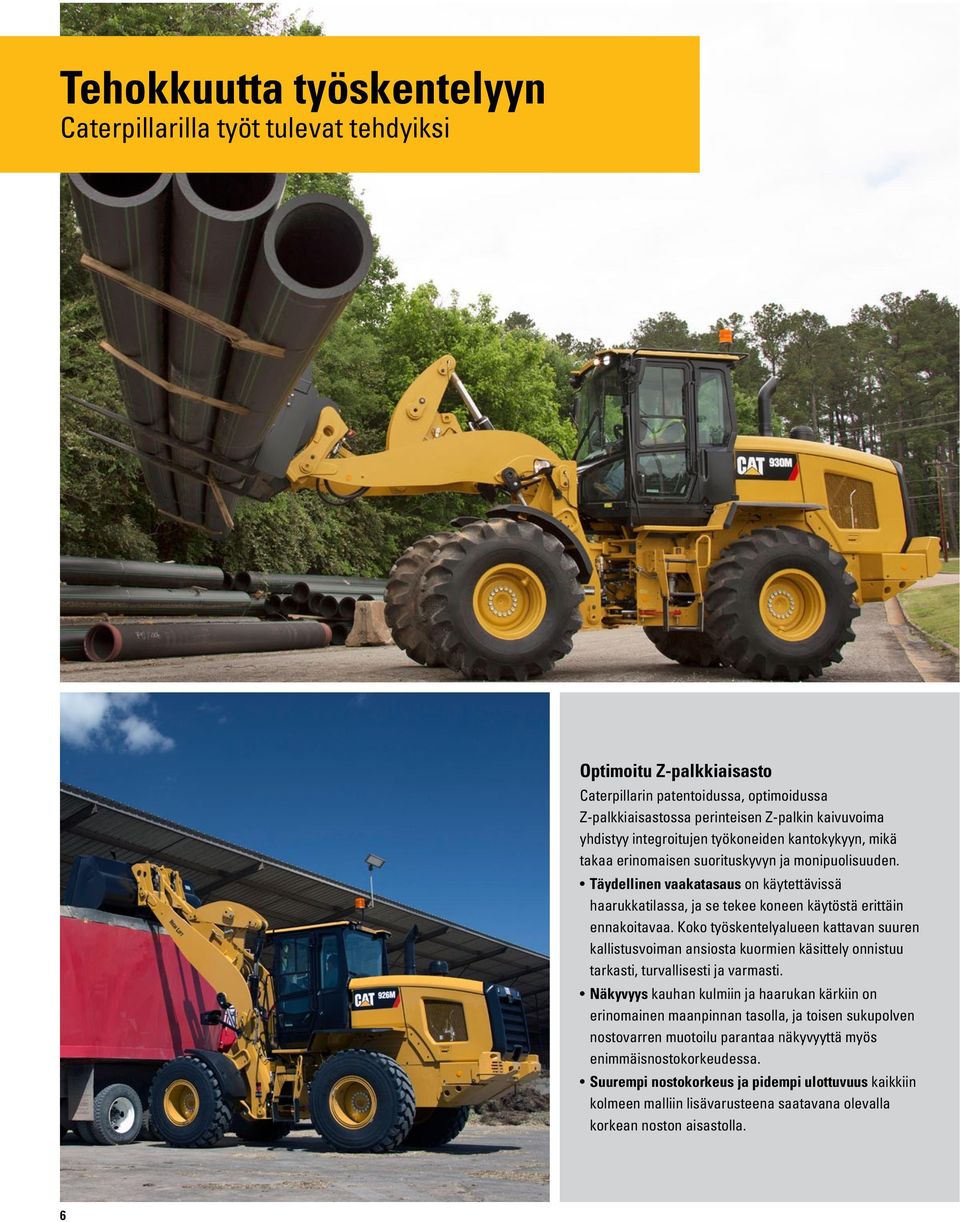

6 Tehokkuutta työskentelyyn Caterpillarilla työt tulevat tehdyiksi Optimoitu Z-palkkiaisasto Caterpillarin patentoidussa, optimoidussa Z-palkkiaisastossa perinteisen Z-palkin kaivuvoima yhdistyy integroitujen työkoneiden kantokykyyn, mikä takaa erinomaisen suorituskyvyn ja monipuolisuuden. Täydellinen vaakatasaus on käytettävissä haarukkatilassa, ja se tekee koneen käytöstä erittäin ennakoitavaa. Koko työskentelyalueen kattavan suuren kallistusvoiman ansiosta kuormien käsittely onnistuu tarkasti, turvallisesti ja varmasti. Näkyvyys kauhan kulmiin ja haarukan kärkiin on erinomainen maanpinnan tasolla, ja toisen sukupolven nostovarren muotoilu parantaa näkyvyyttä myös enimmäisnostokorkeudessa. Suurempi nostokorkeus ja pidempi ulottuvuus kaikkiin kolmeen malliin lisävarusteena saatavana olevalla korkean noston aisastolla. 6

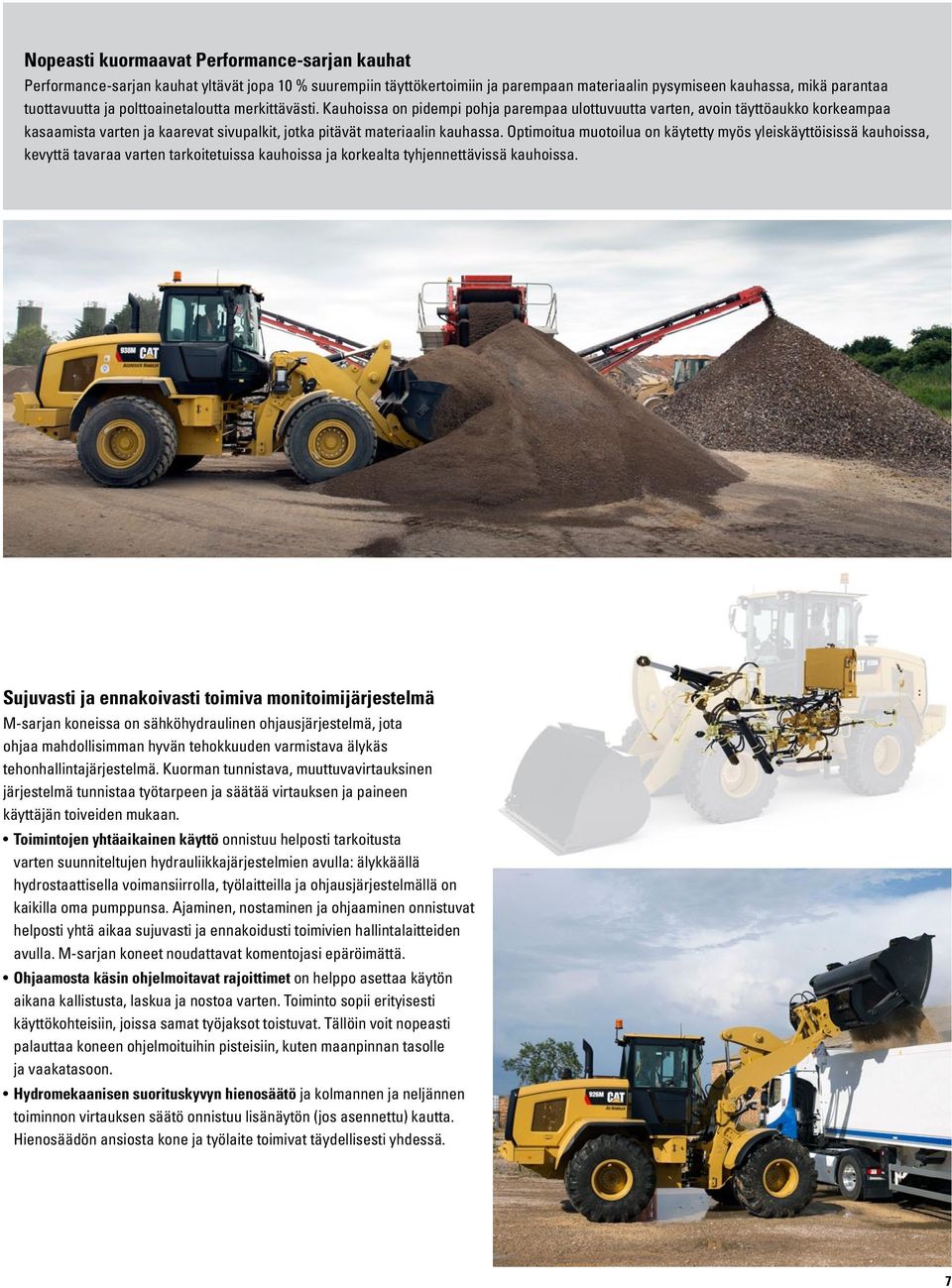

7 Nopeasti kuormaavat Performance-sarjan kauhat Performance-sarjan kauhat yltävät jopa 10 % suurempiin täyttökertoimiin ja parempaan materiaalin pysymiseen kauhassa, mikä parantaa tuottavuutta ja polttoainetaloutta merkittävästi. Kauhoissa on pidempi pohja parempaa ulottuvuutta varten, avoin täyttöaukko korkeampaa kasaamista varten ja kaarevat sivupalkit, jotka pitävät materiaalin kauhassa. Optimoitua muotoilua on käytetty myös yleiskäyttöisissä kauhoissa, kevyttä tavaraa varten tarkoitetuissa kauhoissa ja korkealta tyhjennettävissä kauhoissa. Sujuvasti ja ennakoivasti toimiva monitoimijärjestelmä M-sarjan koneissa on sähköhydraulinen ohjausjärjestelmä, jota ohjaa mahdollisimman hyvän tehokkuuden varmistava älykäs tehonhallintajärjestelmä. Kuorman tunnistava, muuttuvavirtauksinen järjestelmä tunnistaa työtarpeen ja säätää virtauksen ja paineen käyttäjän toiveiden mukaan. Toimintojen yhtäaikainen käyttö onnistuu helposti tarkoitusta varten suunniteltujen hydrauliikkajärjestelmien avulla: älykkäällä hydrostaattisella voimansiirrolla, työlaitteilla ja ohjausjärjestelmällä on kaikilla oma pumppunsa. Ajaminen, nostaminen ja ohjaaminen onnistuvat helposti yhtä aikaa sujuvasti ja ennakoidusti toimivien hallintalaitteiden avulla. M-sarjan koneet noudattavat komentojasi epäröimättä. Ohjaamosta käsin ohjelmoitavat rajoittimet on helppo asettaa käytön aikana kallistusta, laskua ja nostoa varten. Toiminto sopii erityisesti käyttökohteisiin, joissa samat työjaksot toistuvat. Tällöin voit nopeasti palauttaa koneen ohjelmoituihin pisteisiin, kuten maanpinnan tasolle ja vaakatasoon. Hydromekaanisen suorituskyvyn hienosäätö ja kolmannen ja neljännen toiminnon virtauksen säätö onnistuu lisänäytön (jos asennettu) kautta. Hienosäädön ansiosta kone ja työlaite toimivat täydellisesti yhdessä. 7

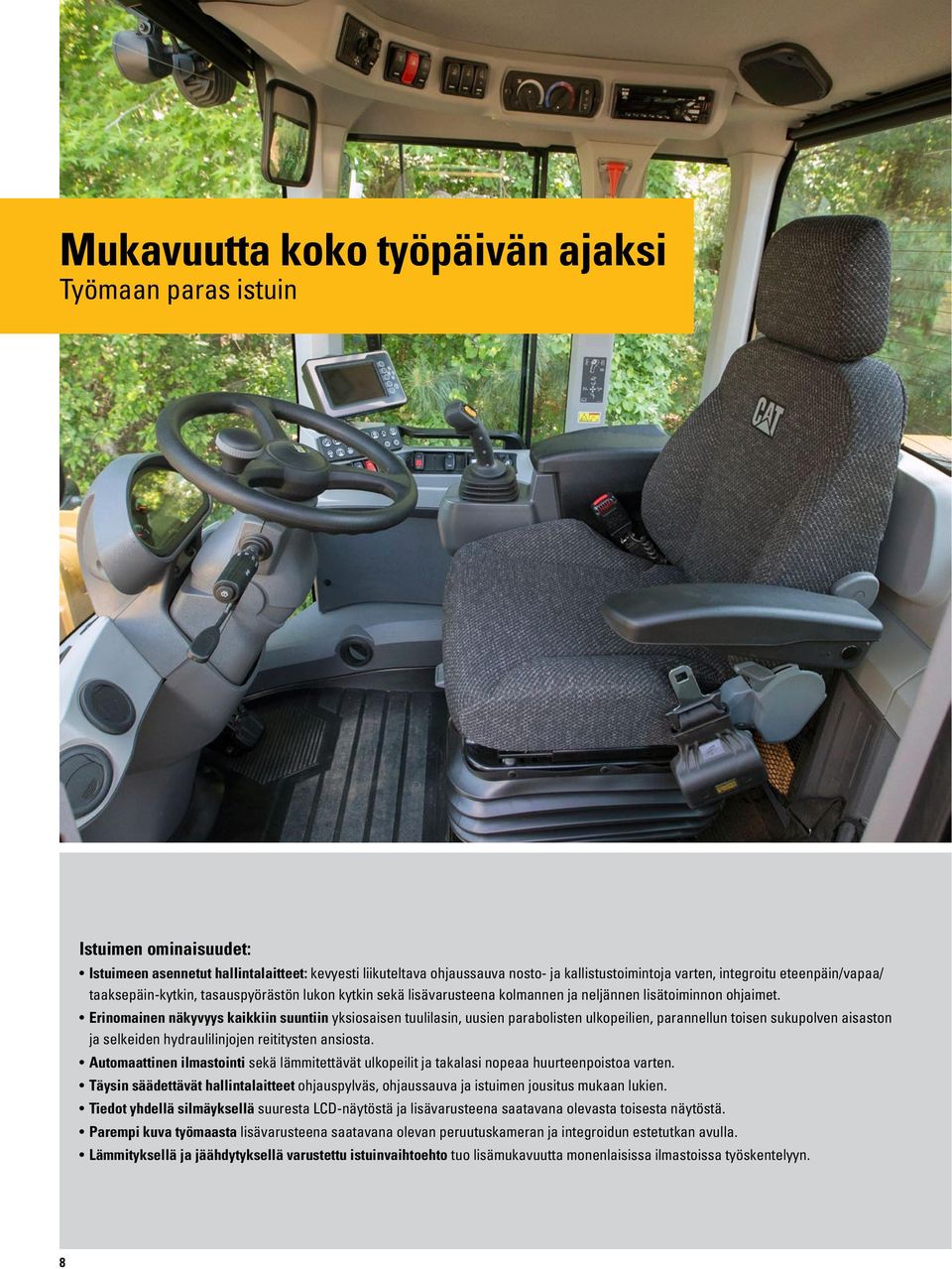

8 Mukavuutta koko työpäivän ajaksi Työmaan paras istuin Istuimen ominaisuudet: Istuimeen asennetut hallintalaitteet: kevyesti liikuteltava ohjaussauva nosto- ja kallistustoimintoja varten, integroitu eteenpäin/vapaa/ taaksepäin-kytkin, tasauspyörästön lukon kytkin sekä lisävarusteena kolmannen ja neljännen lisätoiminnon ohjaimet. Erinomainen näkyvyys kaikkiin suuntiin yksiosaisen tuulilasin, uusien parabolisten ulkopeilien, parannellun toisen sukupolven aisaston ja selkeiden hydraulilinjojen reititysten ansiosta. Automaattinen ilmastointi sekä lämmitettävät ulkopeilit ja takalasi nopeaa huurteenpoistoa varten. Täysin säädettävät hallintalaitteet ohjauspylväs, ohjaussauva ja istuimen jousitus mukaan lukien. Tiedot yhdellä silmäyksellä suuresta LCD-näytöstä ja lisävarusteena saatavana olevasta toisesta näytöstä. Parempi kuva työmaasta lisävarusteena saatavana olevan peruutuskameran ja integroidun estetutkan avulla. Lämmityksellä ja jäähdytyksellä varustettu istuinvaihtoehto tuo lisämukavuutta monenlaisissa ilmastoissa työskentelyyn. 8

9 Seuraavat ominaisuudet tekevät työpäivästä miellyttävän: Tilavat, turvalliset ja hiljaiset kuljettajan työtilat, joissa on ergonomiset hallintalaitteet, turvavyön kiinnittämisestä muistuttava järjestelmä sekä lisävarusteena saatavana oleva Bluetooth-radio integroidulla mikrofonilla ja MP3-liitännällä. Koneen tärkeitä parametreja voi tarkastella helposti lisävarusteena* saatavan lisänäytön kautta. Lisänäyttö toimii synkronoidusti vakiokosketuspaneelin kanssa, joten sen kautta voi säätää reaaliaikaisesti koneen toimintoja. Integroidun ohjepainikkeen ansiosta ohjeita on saatavilla yli 25 kielellä. Kone pysähtyy miellyttävän pehmeästi sylintereiden iskun loppuvaiheessa ja ohjelmoiduissa rajoitinkohdissa Caterpillarin ainutlaatuisen sähköhydraulisen sylintereiden päätyvaimennuksen ansiosta. Ajokokemus on entistäkin tasaisempi, jos lisävarusteena on ajonvakaaja. Ajonvakaaja tekee liikkeestä tasaista sekä ilman kuormaa että kuormattuna ja parantaa kuorman kauhassa pysymistä. Päivän voi helposti aloittaa aikaisin ja lopettaa myöhään, kun lisävarusteena on LED-valaistuspaketti. Paketti sisältää moottoritilan valon, joka helpottaa öljyn ja jäähdytysnesteen tason tarkistamista sekä polttoaineen lisäämistä pimeässä. * varusteena Euroopassa 9

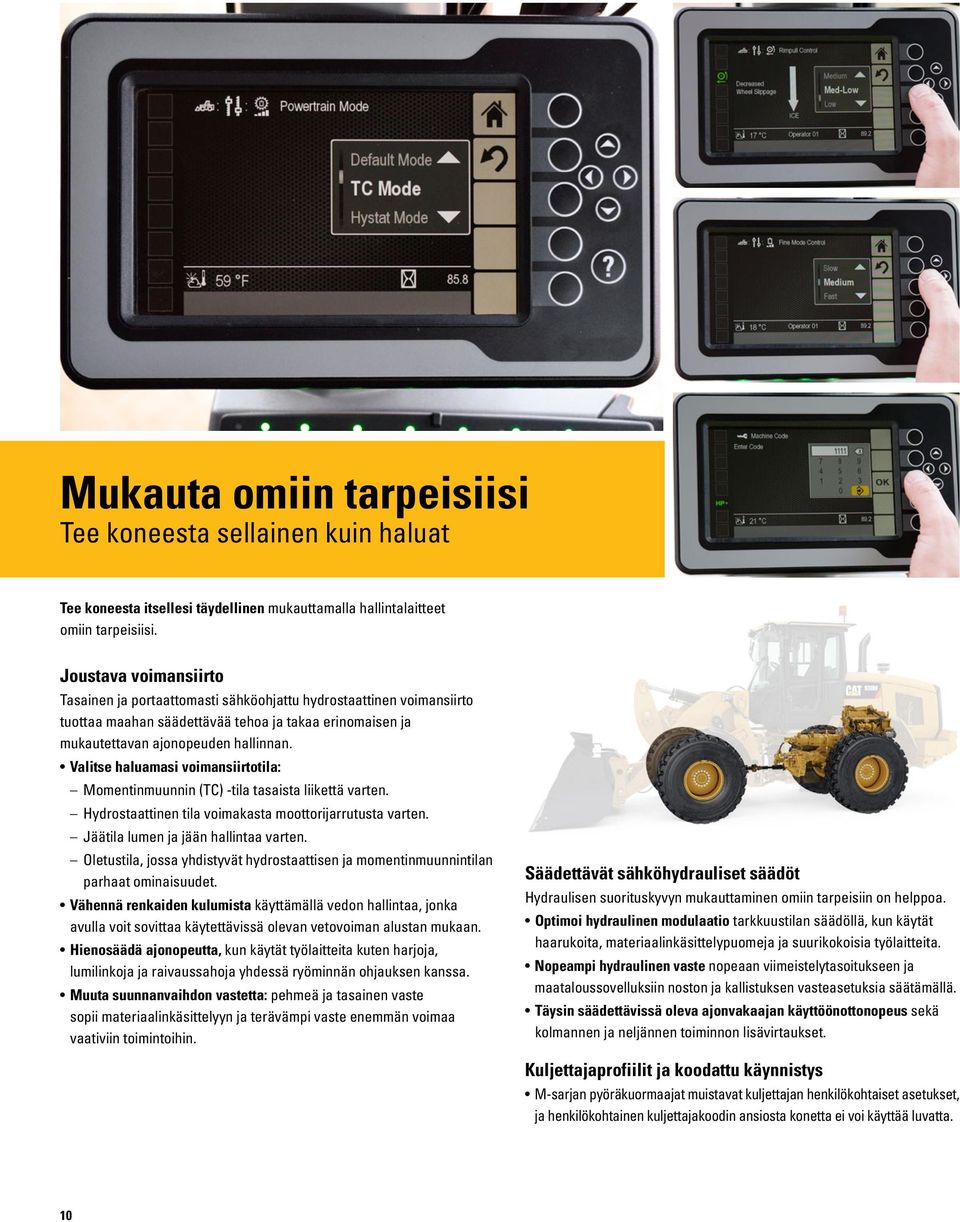

10 Mukauta omiin tarpeisiisi Tee koneesta sellainen kuin haluat Tee koneesta itsellesi täydellinen mukauttamalla hallintalaitteet omiin tarpeisiisi. Joustava voimansiirto Tasainen ja portaattomasti sähköohjattu hydrostaattinen voimansiirto tuottaa maahan säädettävää tehoa ja takaa erinomaisen ja mukautettavan ajonopeuden hallinnan. Valitse haluamasi voimansiirtotila: Momentinmuunnin (TC) -tila tasaista liikettä varten. Hydrostaattinen tila voimakasta moottorijarrutusta varten. Jäätila lumen ja jään hallintaa varten. Oletustila, jossa yhdistyvät hydrostaattisen ja momentinmuunnintilan parhaat ominaisuudet. Vähennä renkaiden kulumista käyttämällä vedon hallintaa, jonka avulla voit sovittaa käytettävissä olevan vetovoiman alustan mukaan. Hienosäädä ajonopeutta, kun käytät työlaitteita kuten harjoja, lumilinkoja ja raivaussahoja yhdessä ryöminnän ohjauksen kanssa. Muuta suunnanvaihdon vastetta: pehmeä ja tasainen vaste sopii materiaalinkäsittelyyn ja terävämpi vaste enemmän voimaa vaativiin toimintoihin. Säädettävät sähköhydrauliset säädöt Hydraulisen suorituskyvyn mukauttaminen omiin tarpeisiin on helppoa. Optimoi hydraulinen modulaatio tarkkuustilan säädöllä, kun käytät haarukoita, materiaalinkäsittelypuomeja ja suurikokoisia työlaitteita. Nopeampi hydraulinen vaste nopeaan viimeistelytasoitukseen ja maataloussovelluksiin noston ja kallistuksen vasteasetuksia säätämällä. Täysin säädettävissä oleva ajonvakaajan käyttöönottonopeus sekä kolmannen ja neljännen toiminnon lisävirtaukset. Kuljettajaprofiilit ja koodattu käynnistys M-sarjan pyöräkuormaajat muistavat kuljettajan henkilökohtaiset asetukset, ja henkilökohtainen kuljettajakoodin ansiosta konetta ei voi käyttää luvatta. 10

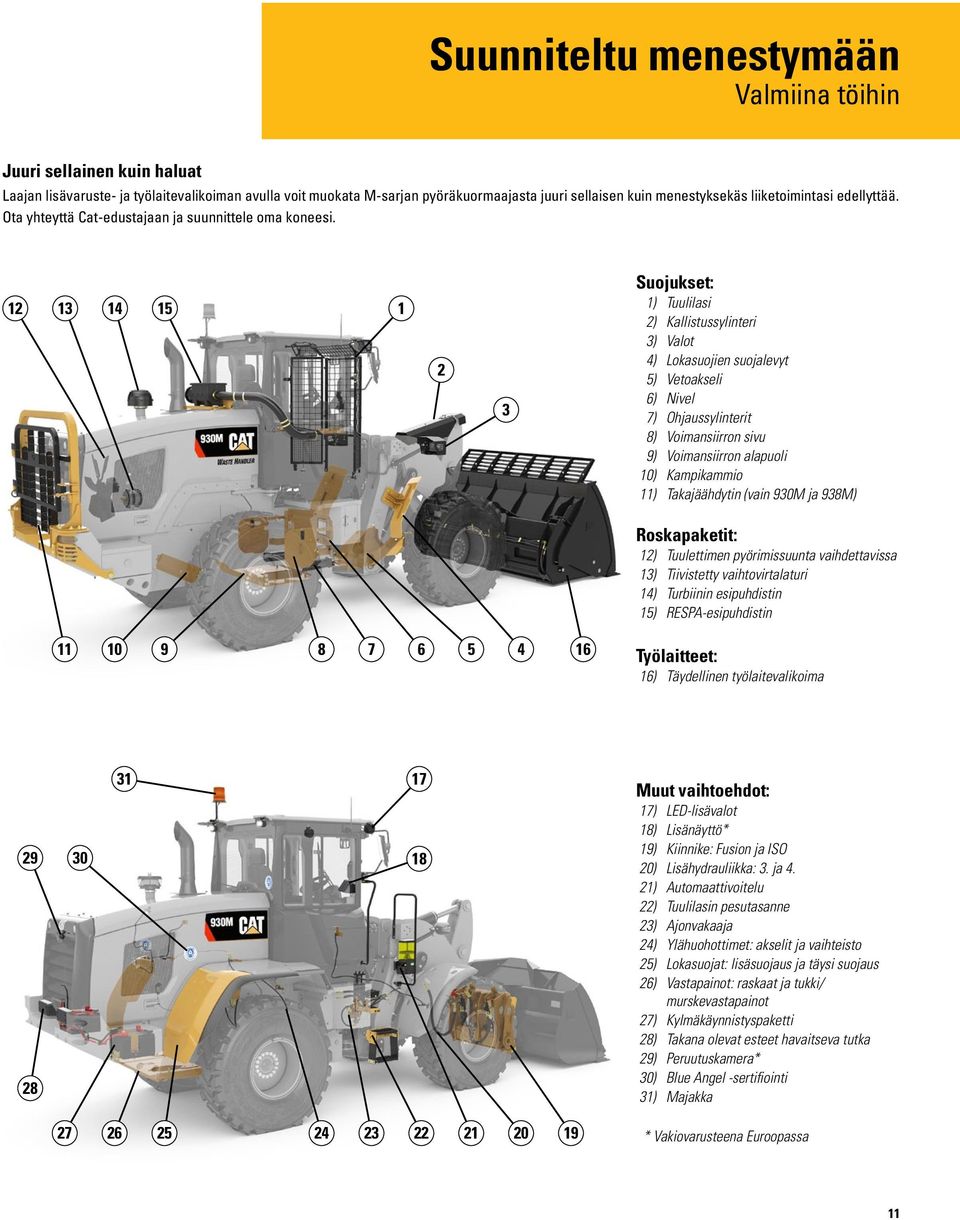

11 Suunniteltu menestymään Valmiina töihin Juuri sellainen kuin haluat Laajan lisävaruste- ja työlaitevalikoiman avulla voit muokata M-sarjan pyöräkuormaajasta juuri sellaisen kuin menestyksekäs liiketoimintasi edellyttää. Ota yhteyttä Cat-edustajaan ja suunnittele oma koneesi Suojukset: 1) Tuulilasi 2) Kallistussylinteri 3) Valot 4) Lokasuojien suojalevyt 5) Vetoakseli 6) Nivel 7) Ohjaussylinterit 8) Voimansiirron sivu 9) Voimansiirron alapuoli 10) Kampikammio 11) Takajäähdytin (vain 930M ja 938M) Roskapaketit: 12) Tuulettimen pyörimissuunta vaihdettavissa 13) Tiivistetty vaihtovirtalaturi 14) Turbiinin esipuhdistin 15) RESPA-esipuhdistin Työlaitteet: 16) Täydellinen työlaitevalikoima Muut vaihtoehdot: 17) LED-lisävalot 18) Lisänäyttö* 19) Kiinnike: Fusion ja ISO 20) Lisähydrauliikka: 3. ja 4. 21) Automaattivoitelu 22) Tuulilasin pesutasanne 23) Ajonvakaaja 24) Ylähuohottimet: akselit ja vaihteisto 25) Lokasuojat: lisäsuojaus ja täysi suojaus 26) Vastapainot: raskaat ja tukki/ murskevastapainot 27) Kylmäkäynnistyspaketti 28) Takana olevat esteet havaitseva tutka 29) Peruutuskamera* 30) Blue Angel -sertifiointi 31) Majakka * varusteena Euroopassa 11

12 Huolto Suunnittele seisokit ja maksimoi koneen käyttöaika Maanpinnan tasossa olevien päivittäisten huoltokohteiden ja lisävarusteena saatavan moottoritilan valaistuksen ansiosta pääset jatkamaan töitä nopeasti. Kolme isoa huoltoluukkua ovat avattavissa ja suljettavissa missä tahansa järjestyksessä, joten suodattimiin ja huoltokohteisiin pääsee helposti käsiksi. Hydrauliikkajärjestelmän ja voimansiirron suodatinten pitkien huoltovälien ansiosta huoltoon kuluu vähän aikaa ja koneet voivat olla käytössä mahdollisimman pitkiä aikoja. Huoltoon liittyviä lisäominaisuuksia: Product Link PRO vakiona ja kolmen vuoden VisionLink -tilaus. Huoltomuistutukset lisänäytön kautta säännöllisin väliajoin. Pitkäikäinen dieselhiukkassuodatin (DPF), joka on suunniteltu kestämään moottorin peruskorjausväliä pidempään. Nopea polttoainesuodattimen huolto Caterpillarin ainutlaatuisella sähkökäyttöisellä polttoaineen esitäyttöpumpulla. Apukäynnistyskoskettimet vakiovarusteena. Pitkät puhdistusvälit yhden tason jäähdytysjärjestelmän ansiosta. Järjestelmässä on vakiona kuusi jäähdytysripaa tuumaa kohden, joten välit ovat leveät. Integroitu automaattinen keskusvoitelujärjestelmä (lisävaruste), jonka voiteluväliä voi säätää. Asiakastuki Ylivertainen tuki pelastaa päivän Arvostetut tukipalvelut Cat-edustajilta Cat-edustaja on aina valmiina vastaamaan yrityksesi tarpeisiin niin uuden, käytetyn kuin vuokrakoneenkin hankinnassa sekä kunnostuksessa. Markkinoiden paras varaosa- ja huoltopalvelu sekä huolto- ja kunnossapitosopimukset maksimoivat koneen tehokkaan käyttöajan. Vakuutu itse. Koeaja M-sarjan pieni pyöräkuormaaja ja liity Caterpillarin asiakaskuntaan. 12

13 926M-, 930M- ja 938M-pyöräkuormaajien tekniset tiedot Moottori Cat C7.1 ACERT 926M 930M 938M Tehotila Suorituskyky (HP+) Alue 1-4 Alue 1-3* Suorituskyky (HP+) Alue 1-4 Alue 1-3* Suorituskyky (HP+) Alue 1-4 Alue 1-3* Suurin nimellisbruttoteho kw hv kw hv kw hv kw hv kw hv kw hv Moottorin enimmäiskäyntinopeus r/min r/min r/min r/min r/min r/min ISO ISO (DIN) Nimellisnettoteho r/min r/min r/min r/min r/min r/min SAE J1349 tuulettimen vähimmäisnopeudella ISO 9249 (1977)/ETY 80/1269 tuulettimen vähimmäisnopeudella ISO 9249 (DIN) tuulettimen vähimmäisnopeudella Suurin mahdollinen bruttovääntömomentti Nm lbf-ft Nm lbf-ft Nm lbf-ft Nm lbf-ft Nm lbf-ft Nm lbf-ft ISO Suurin mahdollinen nettovääntömomentti SAE J ISO 9249 (1977) / ETY 80 / Iskutilavuus 427 in3 7,01 l 427 in3 7,01 l 427 in3 7,01 l Sisähalkaisija 4 in 105 mm 4 in 105 mm 4 in 105 mm Isku 5 in 135 mm 5 in 135 mm 5 in 135 mm * Alueen 4 teho ja vääntö ovat samat kuin suorituskykytilassa Caterpillarin Power by Range -tekniikan ollessa käytössä. Nettotehoarvot on mitattu ilmoitetun standardin mukaisissa olosuhteissa, ja ne vastaavat tehoa moottorin vauhtipyörällä, kun moottorissa on varusteena vaihtovirtalaturi, ilmanpuhdistin, päästökomponentit ja määritetyllä nopeudella käyvä puhallin. Tehoa ei tarvitse pienentää alle metrin ( jalan) korkeudessa. Automaattinen tehon pieneneminen suojaa hydrauliikka- ja voimansiirtojärjestelmiä. Cat C7.1 ACERT -moottori täyttää Tier 4 Final -vaiheen ja vaiheen IV muita kuin maantiepäästöjä koskevien päästöstandardien vaatimukset. Moottorin vääntömomentti 926M 930M 938M hp kw Nm 900 lbf-ft hp kw Nm 900 lbf-ft hp kw Nm lbf-ft Teho Vääntövoima Teho 40 Vääntövoima Teho Vääntövoima Ohjaamo ROPS: SAE J1040 MAY94, ISO FOPS: SAE J / ISO 3449 APR98, taso II, ISO , taso II. Ilmoitettu dynaaminen käyttäjään kohdistuva äänenpainetaso ISO 6396:2008* -standardin mukaisesti suorituskykytehotilassa: vakio-ohjaamo: 68 ± 3 db(a) ja Deluxe-ohjaamo: 66 ± 2 db(a) * Mittaukset tehtiin ohjaamon ovet ja ikkunat suljettuina ja moottorin tuulettimen toimiessa 70 prosentin teholla enimmäisnopeudesta. Äänitaso saattaa vaihdella moottorin tuulettimen eri nopeuksilla. 13

14 926M-, 930M- ja 938M-pyöräkuormaajien tekniset tiedot Kuormaajan hydrauliikkajärjestelmä Työlaitejärjestelmässä on erillinen kuorman tunnistava muuttuvatilavuuksinen pumppu, jossa on kaksi kaksitoimista nostosylinteriä ja yksi kaksitoiminen kallistussylinteri. Annetut virtausarvot koskevat suorituskykytehotilassa olevaa konetta (1 800 r/min). * Kolmannen ja neljännen toiminnon virtaus on säädettävissä 20 prosentista 100 prosenttiin enimmäisvirtauksesta lisänäytön (jos asennettu) kautta. 926M 930M 938M Enimmäisvirtaus työlaitteen pumppu 150 l/min 40 gal/min 190 l/min 50 gal/min 190 l/min 50 gal/min 3. toiminnon enimmäisvirtaus* 150 l/min 40 gal/min 190 l/min 50 gal/min 190 l/min 50 gal/min 4. toiminnon enimmäisvirtaus* 150 l/min 40 gal/min 160 l/min 42 gal/min 160 l/min 42 gal/min Enimmäistyöpaine työlaitteen pumppu kpa psi kpa psi kpa psi Päästöpaine kallistussylinteri kpa psi kpa psi kpa psi 3. ja 4. toiminnon enimmäistyöpaine kpa psi kpa psi kpa psi 3. ja 4. toiminnon päästöpaine kpa psi kpa psi kpa psi Nostosylinteri: kaksitoiminen Reiän halkaisija 110 mm 4,3 in 120 mm 4,7 in 120 mm 4,7 in Varren halkaisija 60 mm 2,4 in 65 mm 2,6 in 65 mm 2,6 in Isku 728 mm 28,7 in 728 mm 28,7 in 789 mm 31,1 in Kallistussylinteri: kaksitoiminen Reiän halkaisija 130 mm 5,1 in 150 mm 5,9 in 150 mm 5,9 in Varren halkaisija 70 mm 2,8 in 90 mm 3,5 in 90 mm 3,5 in Isku 555 mm 21,9 in 555 mm 21,9 in 555 mm 21,9 in Kiertoajat: suorituskykytehotila (HP+) r/min / vakiotehotila r/min Nosto (maanpinnan tasolta enimmäisnostoon) 5,5/6,2 sekuntia 5,1/5,7 sekuntia 5,5/6,2 sekuntia Tyhjennys (enimmäisnostokorkeudessa) 1,5/1,7 sekuntia 1,5/1,7 sekuntia 1,5/1,7 sekuntia Kellunta alas (enimmäisnostosta maanpinnan tasoon) 2,6/2,6 sekuntia 2,7/2,7 sekuntia 2,7/2,7 sekuntia Kokonaiskiertoaika 9,6/10,5 sekuntia 9,3/10,1 sekuntia 9,7/10,6 sekuntia Ohjaus Ohjausjärjestelmässä on erillinen kuorman tunnistava muuttuvatilavuuksinen pumppu, jossa on kaksi kaksitoimista sylinteriä. Annetut virtausarvot koskevat suorituskykytehotilassa olevaa konetta (1 800 r/min). 926M 930M 938M Ohjaussylinteri: kaksitoiminen Reiän halkaisija 70 mm 2,8 in 70 mm 2,8 in 80 mm 3,1 in Varren halkaisija 40 mm 1,6 in 40 mm 1,6 in 50 mm 2 in Isku 438 mm 17,2 in 438 mm 17,2 in 399 mm 15,7 in Enimmäisvirtaus ohjauspumppu 130 l/min 34 gal/min 130 l/min 34 gal/min 130 l/min 34 gal/min Enimmäistyöpaine ohjauspumppu kpa psi kpa psi kpa psi Suurin ohjauksen vääntömomentti 0 (suora kone) Nm lbf-ft Nm lbf-ft Nm lbf-ft 40 (täysi kääntö) Nm lbf-ft Nm lbf-ft Nm lbf-ft Ohjauksen kiertoajat (kääntö vasemmasta ääriasennosta oikeaan ääriasentoon) Vähimmäiskäyntinopeus: pumpun virtaus rajoitettu 2,8 sekuntia 2,8 sekuntia 3,1 sekuntia Enimmäiskäyntinopeus: ohjauspyörän nopeus 90 r/min 2,4 sekuntia 2,4 sekuntia 2,3 sekuntia 14

15 926M-, 930M- ja 938M-pyöräkuormaajien tekniset tiedot Vaihteisto * Ryöminnän ohjaus mahdollistaa enimmäisnopeusalueen säädön 1. alueella välillä 1-13 km/h (0,6-8 mph) valinnaisesti asennettavan lisänäytön kautta. Tehtaan oletusarvo on 7 km/h (4,4 mph). 926M 930M 938M Eteenpäinajo ja peruutus Alue 1* 1-13 km/h 0,6-8 mph 1-13 km/h 0,6-8 mph 1-13 km/h 0,6-8 mph Alue 2 13 km/h 8 mph 13 km/h 8 mph 13 km/h 8 mph Alue 3 27 km/h 17 mph 27 km/h 17 mph 27 km/h 17 mph Alue 4 40 km/h 25 mph 40 km/h 25 mph 40 km/h 25 mph Täyttötilavuudet 926M 930M 938M Polttoainesäiliö 195 l 51,5 gal 195 l 51,5 gal 195 l 51,5 gal DEF-säiliö 19 l 5,0 gal 19 l 5,0 gal 19 l 5,0 gal Jäähdytysjärjestelmä 30 l 7,9 gal 30 l 7,9 gal 32 l 8,5 gal Moottorin kampikammio 20 l 5,3 gal 20 l 5,3 gal 20 l 5,3 gal Voimansiirto (vaihteisto) 8,5 l 2,2 gal 8,5 l 2,2 gal 11 l 2,9 gal Etuakselit 21 l 5,5 gal 26 l 6,9 gal 35 l 9,2 gal Taka-akselit 21 l 5,5 gal 25 l 6,6 gal 35 l 9,2 gal Hydrauliikkajärjestelmä (säiliö mukaan luettuna) 160 l 42,3 gal 165 l 43,6 gal 170 l 44,9 gal Hydrauliikkaöljysäiliö 90 l 23,8 gal 90 l 23,8 gal 90 l 23,8 gal Voimansiirto Voimansiirtoa ohjaa Caterpillarin ainutlaatuinen älykäs tehon hallinta, joka takaa huippusuorituskyvyn ja tehokkuuden. * Lukittuva etutasausakseli voidaan kytkeä kesken käytön täydelle vääntövoimalle nopeuteen 10 km/h (6,2 mph) asti 926M- ja 930M-malleissa ja nopeuteen 20 km/h (12,4 mph) asti 938M-mallissa. 926M 930M 938M Etuakseli Kiinteä Kiinteä Kiinteä Vetoapu (vakiovaruste) Tasauspyörästön lukko Tasauspyörästön lukko Tasauspyörästön lukko Taka-akseli Oskilloiva Oskilloiva Oskilloiva Keinuntakulma rengaskoon mukaan 17.5 R25 ±13,5 astetta 20.5 R25, 550/65, 600/65, 650/65 ±10,5 astetta ±10,5 astetta ±10,5 astetta 23.5 R25 ±7 astetta Flexport, 750/65, 620/65, metsätraktori ±7 astetta ±7 astetta ±7 astetta Vetoapu (lisävaruste) Tasauspyörästön lukko Tasauspyörästön lukko Tasauspyörästön lukko Jarrut Käyttö Umpinainen levyjarru (märkä) Umpinainen levyjarru (märkä) Avonainen levyjarru (märkä) Seisonta Jousitoiminen, hydraulisesti vapautettava Jousitoiminen, hydraulisesti vapautettava Jousitoiminen, hydraulisesti vapautettava 15

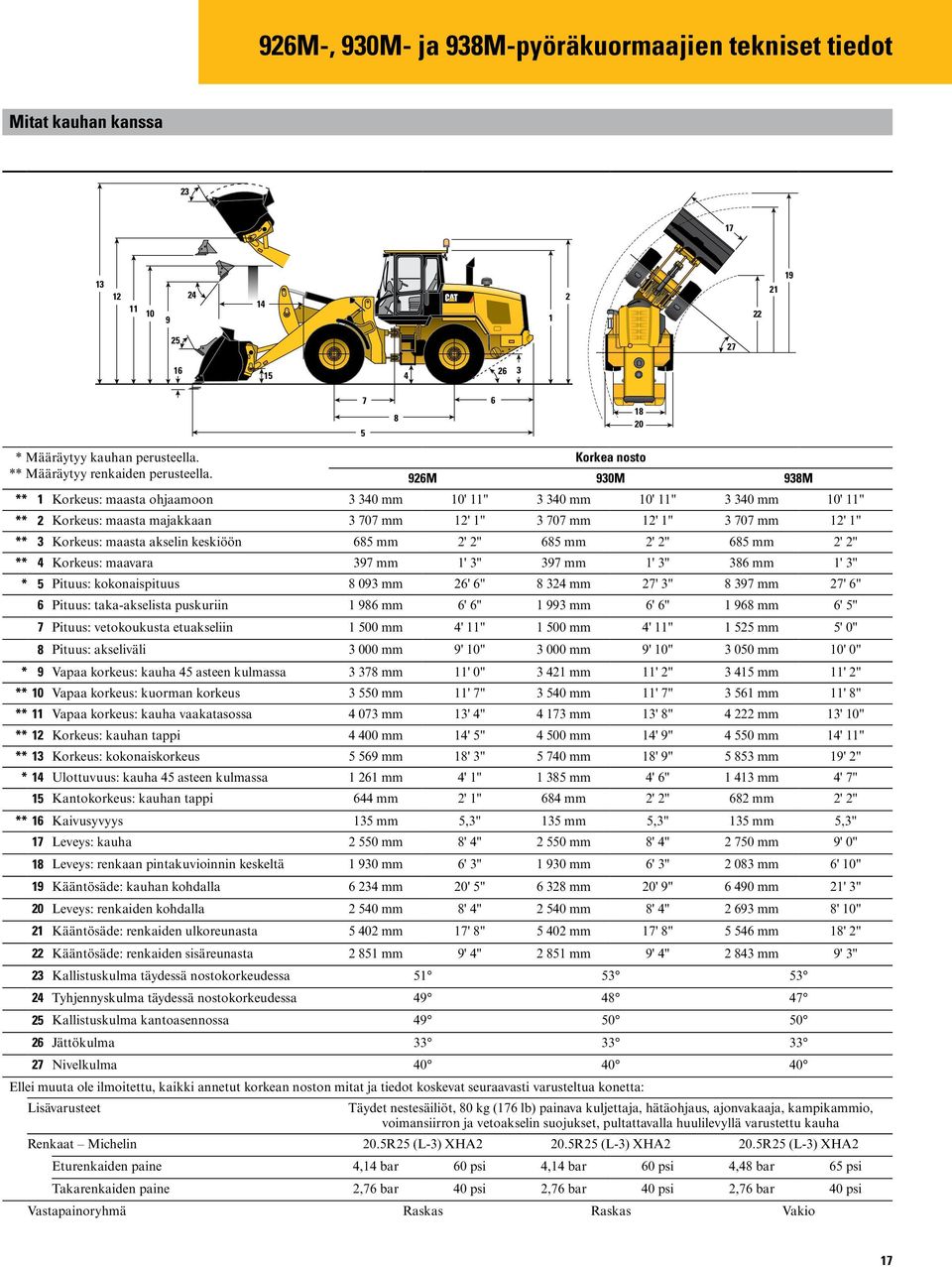

16 926M-, 930M- ja 938M-pyöräkuormaajien tekniset tiedot Mitat kauhan kanssa * Määräytyy kauhan perusteella. ** Määräytyy renkaiden perusteella. nosto 926M 930M 938M ** 1 Korkeus: maasta ohjaamoon mm 10' 11" mm 10' 11" mm 10' 11" ** 2 Korkeus: maasta majakkaan mm 12' 1" mm 12' 1" mm 12' 1" ** 3 Korkeus: maasta akselin keskiöön 685 mm 2' 2" 685 mm 2' 2" 685 mm 2' 2" ** 4 Korkeus: maavara 397 mm 1' 3" 397 mm 1' 3" 386 mm 1' 3" * 5 Pituus: kokonaispituus mm 24' 5" mm 24' 8" mm 25' 1" 6 Pituus: taka-akselista puskuriin mm 6' 6" mm 6' 6" mm 6' 5" 7 Pituus: vetokoukusta etuakseliin mm 4' 11" mm 4' 11" mm 5' 0" 8 Pituus: akseliväli mm 9' 10" mm 9' 10" mm 10' 0" * 9 Vapaa korkeus: kauha 45 asteen kulmassa mm 9' 5" mm 9' 3" mm 9' 3" ** 10 Vapaa korkeus: kuorman korkeus mm 10' 11" mm 10' 11" mm 11' 0" ** 11 Vapaa korkeus: kauha vaakatasossa mm 11' 8" mm 11' 8" mm 11' 11" ** 12 Korkeus: kauhan tappi mm 12' 9" mm 12' 9" mm 13' 0" ** 13 Korkeus: kokonaiskorkeus mm 16' 7" mm 16' 10" mm 17' 3" * 14 Ulottuvuus: kauha 45 asteen kulmassa mm 3' 4" mm 3' 5" mm 3' 9" 15 Kantokorkeus: kauhan tappi 460 mm 1' 6" 460 mm 1' 6" 473 mm 1' 6" ** 16 Kaivusyvyys 100 mm 3,9" 100 mm 3,9" 101 mm 3,9" 17 Leveys: kauha mm 8' 4" mm 8' 4" mm 9' 0" 18 Leveys: renkaan pintakuvioinnin keskeltä mm 6' 3" mm 6' 3" mm 6' 10" 19 Kääntösäde: kauhan kohdalla mm 19' 5" mm 19' 6" mm 20' 1" 20 Leveys: renkaiden kohdalla mm 8' 4" mm 8' 4" mm 8' 10" 21 Kääntösäde: renkaiden ulkoreunasta mm 17' 8" mm 17' 8" mm 18' 2" 22 Kääntösäde: renkaiden sisäreunasta mm 9' 4" mm 9' 4" mm 9' 3" 23 Kallistuskulma täydessä nostokorkeudessa Tyhjennyskulma täydessä nostokorkeudessa Kallistuskulma kantoasennossa Jättökulma Nivelkulma Ellei muuta ole ilmoitettu, kaikki annetut vakionoston mitat ja tiedot koskevat seuraavasti varusteltua konetta: Lisävarusteet Täydet nestesäiliöt, 80 kg (176 lb) painava kuljettaja, hätäohjaus, ajonvakaaja, kampikammio, voimansiirron ja vetoakselin suojukset, pultattavalla huulilevyllä varustettu kauha Renkaat Michelin 20.5R25 (L-3) XHA2 20.5R25 (L-3) XHA2 20.5R25 (L-3) XHA2 Eturenkaiden paine 4,14 bar 60 psi 4,14 bar 60 psi 4,48 bar 65 psi Takarenkaiden paine 2,76 bar 40 psi 2,76 bar 40 psi 2,76 bar 40 psi Vastapainoryhmä 16

17 926M-, 930M- ja 938M-pyöräkuormaajien tekniset tiedot Mitat kauhan kanssa * Määräytyy kauhan perusteella. ** Määräytyy renkaiden perusteella. Korkea nosto 926M 930M 938M ** 1 Korkeus: maasta ohjaamoon mm 10' 11" mm 10' 11" mm 10' 11" ** 2 Korkeus: maasta majakkaan mm 12' 1" mm 12' 1" mm 12' 1" ** 3 Korkeus: maasta akselin keskiöön 685 mm 2' 2" 685 mm 2' 2" 685 mm 2' 2" ** 4 Korkeus: maavara 397 mm 1' 3" 397 mm 1' 3" 386 mm 1' 3" * 5 Pituus: kokonaispituus mm 26' 6" mm 27' 3" mm 27' 6" 6 Pituus: taka-akselista puskuriin mm 6' 6" mm 6' 6" mm 6' 5" 7 Pituus: vetokoukusta etuakseliin mm 4' 11" mm 4' 11" mm 5' 0" 8 Pituus: akseliväli mm 9' 10" mm 9' 10" mm 10' 0" * 9 Vapaa korkeus: kauha 45 asteen kulmassa mm 11' 0" mm 11' 2" mm 11' 2" ** 10 Vapaa korkeus: kuorman korkeus mm 11' 7" mm 11' 7" mm 11' 8" ** 11 Vapaa korkeus: kauha vaakatasossa mm 13' 4" mm 13' 8" mm 13' 10" ** 12 Korkeus: kauhan tappi mm 14' 5" mm 14' 9" mm 14' 11" ** 13 Korkeus: kokonaiskorkeus mm 18' 3" mm 18' 9" mm 19' 2" * 14 Ulottuvuus: kauha 45 asteen kulmassa mm 4' 1" mm 4' 6" mm 4' 7" 15 Kantokorkeus: kauhan tappi 644 mm 2' 1" 684 mm 2' 2" 682 mm 2' 2" ** 16 Kaivusyvyys 135 mm 5,3" 135 mm 5,3" 135 mm 5,3" 17 Leveys: kauha mm 8' 4" mm 8' 4" mm 9' 0" 18 Leveys: renkaan pintakuvioinnin keskeltä mm 6' 3" mm 6' 3" mm 6' 10" 19 Kääntösäde: kauhan kohdalla mm 20' 5" mm 20' 9" mm 21' 3" 20 Leveys: renkaiden kohdalla mm 8' 4" mm 8' 4" mm 8' 10" 21 Kääntösäde: renkaiden ulkoreunasta mm 17' 8" mm 17' 8" mm 18' 2" 22 Kääntösäde: renkaiden sisäreunasta mm 9' 4" mm 9' 4" mm 9' 3" 23 Kallistuskulma täydessä nostokorkeudessa Tyhjennyskulma täydessä nostokorkeudessa Kallistuskulma kantoasennossa Jättökulma Nivelkulma Ellei muuta ole ilmoitettu, kaikki annetut korkean noston mitat ja tiedot koskevat seuraavasti varusteltua konetta: Lisävarusteet Täydet nestesäiliöt, 80 kg (176 lb) painava kuljettaja, hätäohjaus, ajonvakaaja, kampikammio, voimansiirron ja vetoakselin suojukset, pultattavalla huulilevyllä varustettu kauha Renkaat Michelin 20.5R25 (L-3) XHA2 20.5R25 (L-3) XHA2 20.5R25 (L-3) XHA2 Eturenkaiden paine 4,14 bar 60 psi 4,14 bar 60 psi 4,48 bar 65 psi Takarenkaiden paine 2,76 bar 40 psi 2,76 bar 40 psi 2,76 bar 40 psi Vastapainoryhmä 17

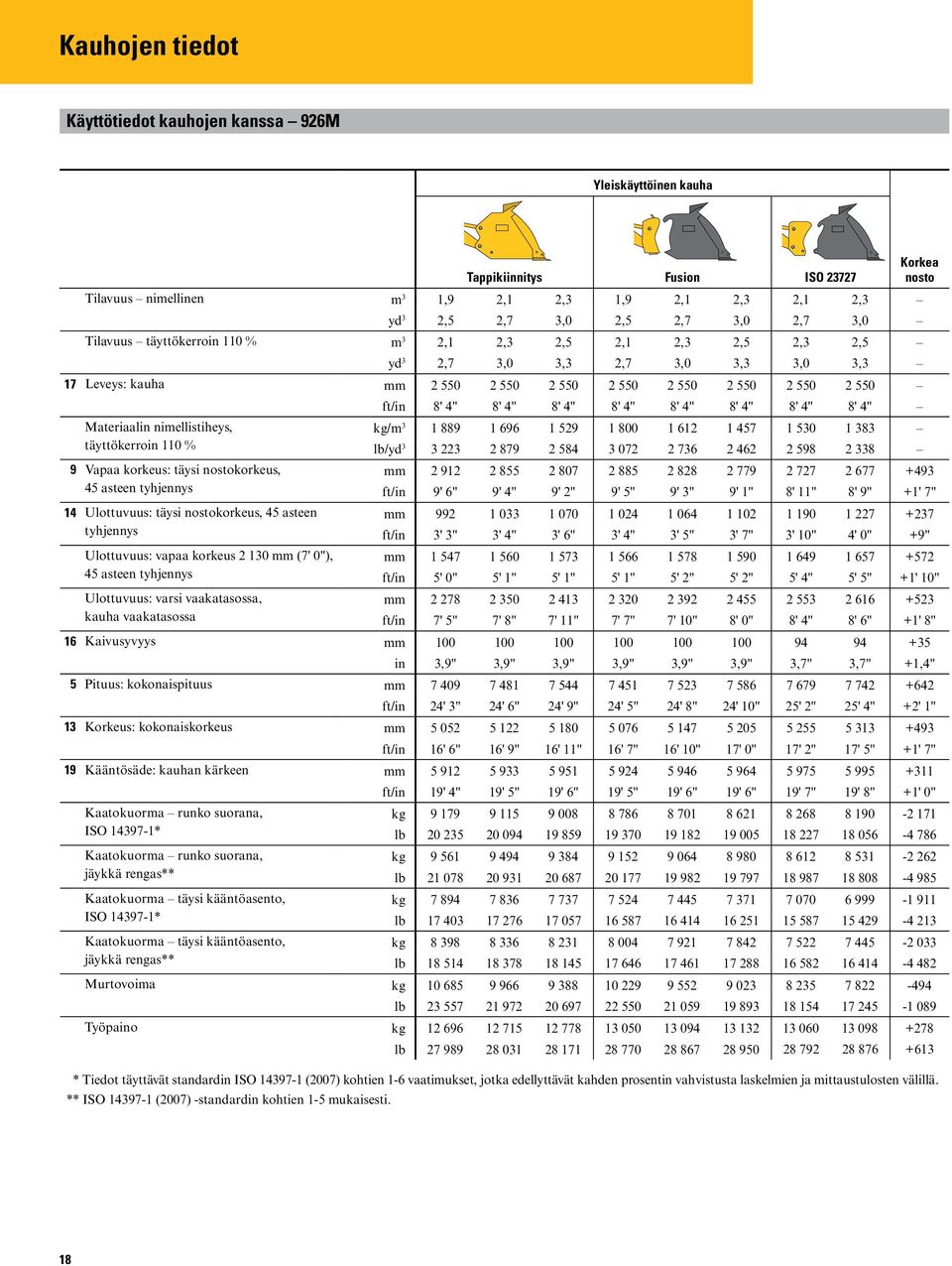

18 Kauhojen tiedot Käyttötiedot kauhojen kanssa 926M Yleiskäyttöinen kauha Tappikiinnitys Fusion ISO Tilavuus nimellinen m 3 1,9 2,1 2,3 1,9 2,1 2,3 2,1 2,3 yd 3 2,5 2,7 3,0 2,5 2,7 3,0 2,7 3,0 Tilavuus täyttökerroin m 3 2,1 2,3 2,5 2,1 2,3 2,5 2,3 2,5 yd 3 2,7 3,0 3,3 2,7 3,0 3,3 3,0 3,3 17 Leveys: kauha mm ft/in 8' 4" 8' 4" 8' 4" 8' 4" 8' 4" 8' 4" 8' 4" 8' 4" Materiaalin nimellistiheys, kg/m täyttökerroin lb/yd Vapaa korkeus: täysi nostokorkeus, mm asteen tyhjennys ft/in 9' 6" 9' 4" 9' 2" 9' 5" 9' 3" 9' 1" 8' 11" 8' 9" +1' 7" 14 Ulottuvuus: täysi nostokorkeus, 45 asteen mm tyhjennys ft/in 3' 3" 3' 4" 3' 6" 3' 4" 3' 5" 3' 7" 3' 10" 4' 0" +9" Ulottuvuus: vapaa korkeus mm (7' 0"), mm asteen tyhjennys ft/in 5' 0" 5' 1" 5' 1" 5' 1" 5' 2" 5' 2" 5' 4" 5' 5" +1' 10" Ulottuvuus: varsi vaakatasossa, mm kauha vaakatasossa ft/in 7' 5" 7' 8" 7' 11" 7' 7" 7' 10" 8' 0" 8' 4" 8' 6" +1' 8" 16 Kaivusyvyys mm in 3,9" 3,9" 3,9" 3,9" 3,9" 3,9" 3,7" 3,7" +1,4" 5 Pituus: kokonaispituus mm ft/in 24' 3" 24' 6" 24' 9" 24' 5" 24' 8" 24' 10" 25' 2" 25' 4" +2' 1" 13 Korkeus: kokonaiskorkeus mm ft/in 16' 6" 16' 9" 16' 11" 16' 7" 16' 10" 17' 0" 17' 2" 17' 5" +1' 7" 19 Kääntösäde: kauhan kärkeen mm ft/in 19' 4" 19' 5" 19' 6" 19' 5" 19' 6" 19' 6" 19' 7" 19' 8" +1' 0" Kaatokuorma runko suorana, kg ISO * lb Kaatokuorma runko suorana, kg jäykkä rengas** lb Kaatokuorma täysi kääntöasento, kg ISO * lb Kaatokuorma täysi kääntöasento, kg jäykkä rengas** lb Murtovoima kg lb Työpaino kg lb * Tiedot täyttävät standardin ISO (2007) kohtien 1-6 vaatimukset, jotka edellyttävät kahden prosentin vahvistusta laskelmien ja mittaustulosten välillä. ** ISO (2007) -standardin kohtien 1-5 mukaisesti. Korkea nosto 18

19 Kauhojen tiedot Käyttötiedot kauhojen kanssa 926M Kevyt materiaali Tappikiinnitys Fusion ISO Tilavuus nimellinen m 3 3,1 3,5 3,8 3,1 3,5 3,8 3,5 4,1 yd 3 4,1 4,6 5,0 4,0 4,6 5,0 4,6 5,4 Tilavuus täyttökerroin m 3 3,4 3,9 4,2 3,4 3,9 4,2 3,9 4,5 yd 3 4,5 5,0 5,5 4,4 5,0 5,5 5,0 5,9 17 Leveys: kauha mm ft/in 9' 0" 9' 0" 9' 0" 9' 0" 9' 0" 9' 0" 9' 0" 9' 0" Materiaalin nimellistiheys, kg/m täyttökerroin lb/yd Vapaa korkeus: täysi nostokorkeus, mm asteen tyhjennys ft/in 8' 10" 8' 7" 8' 5" 8' 9" 8' 6" 8' 4" 8' 3" 7' 10" +1' 7" 14 Ulottuvuus: täysi nostokorkeus, mm asteen tyhjennys ft/in 3' 5" 3' 8" 3' 11" 3' 7" 3' 9" 4' 0" 3' 11" 4' 4" +10" Ulottuvuus: vapaa korkeus mm (7' 0"), mm asteen tyhjennys ft/in 4' 11" 5' 0" 5' 1" 4' 11" 5' 0" 5' 1" 5' 0" 5' 1" +1' 11" Ulottuvuus: varsi vaakatasossa, mm kauha vaakatasossa ft/in 8' 2" 8' 6" 8' 9" 8' 4" 8' 8" 8' 11" 8' 11" 9' 5" +1' 8" 16 Kaivusyvyys mm in 3,9" 3,9" 3,9" 3,9" 3,9" 3,9" 4,9" 4,9" +1,4" 5 Pituus: kokonaispituus mm ft/in 25' 0" 25' 4" 25' 7" 25' 2" 25' 6" 25' 9" 25' 10" 26' 4" +2' 1" 13 Korkeus: kokonaiskorkeus mm ft/in 16' 11" 17' 4" 17' 6" 17' 0" 17' 5" 17' 7" 17' 8" 18' 2" +1' 7" 19 Kääntösäde: kauhan kärkeen mm ft/in 19' 10" 20' 0" 20' 1" 19' 11" 20' 0" 20' 1" 20' 1" 20' 3" +1' 0" Kaatokuorma runko suorana, kg ISO * lb Kaatokuorma runko suorana, kg jäykkä rengas** lb Kaatokuorma täysi kääntöasento, kg ISO * lb Kaatokuorma täysi kääntöasento, kg jäykkä rengas** lb Murtovoima kg lb Työpaino kg lb * Tiedot täyttävät standardin ISO (2007) kohtien 1-6 vaatimukset, jotka edellyttävät kahden prosentin vahvistusta laskelmien ja mittaustulosten välillä. ** ISO (2007) -standardin kohtien 1-5 mukaisesti. Korkea nosto 19

20 Kauhojen tiedot Käyttötiedot kauhojen kanssa 930M Yleiskäyttöinen kauha Tappikiinnitys Fusion ISO Tilavuus nimellinen m 3 2,1 2,3 2,5 2,1 2,3 2,5 2,1 2,3 yd 3 2,7 3,0 3,3 2,7 3,0 3,3 2,7 3,0 Tilavuus täyttökerroin m 3 2,3 2,5 2,8 2,3 2,5 2,8 2,3 2,5 yd 3 3,0 3,3 3,6 3,0 3,3 3,6 3,0 3,3 17 Leveys: kauha mm ft/in 8' 4" 8' 4" 8' 4" 8' 4" 8' 4" 8' 4" 8' 4" 8' 4" Materiaalin nimellistiheys, kg/m täyttökerroin lb/yd Vapaa korkeus: täysi nostokorkeus, mm asteen tyhjennys ft/in 9' 4" 9' 2" 9' 0" 9' 3" 9' 1" 8' 11" 8' 11" 8' 9" +1' 11" 14 Ulottuvuus: täysi nostokorkeus, mm asteen tyhjennys ft/in 3' 4" 3' 6" 3' 7" 3' 5" 3' 7" 3' 8" 3' 10" 4' 0" +13" Ulottuvuus: vapaa korkeus mm (7' 0"), mm asteen tyhjennys ft/in 5' 1" 5' 1" 5' 2" 5' 2" 5' 2" 5' 3" 5' 4" 5' 5" +2' 4" Ulottuvuus: varsi vaakatasossa, mm kauha vaakatasossa ft/in 7' 8" 7' 11" 8' 1" 7' 10" 8' 0" 8' 3" 8' 4" 8' 6" +2' 1" 16 Kaivusyvyys mm in 3,9" 3,9" 3,9" 3,9" 3,9" 3,9" 3,7" 3,7" +1,4" 5 Pituus: kokonaispituus mm ft/in 24' 6" 24' 9" 24' 11" 24' 8" 24' 10" 25' 1" 25' 2" 25' 5" +2' 7" 13 Korkeus: kokonaiskorkeus mm ft/in 16' 9" 16' 11" 17' 2" 16' 10" 17' 0" 17' 3" 17' 2" 17' 5" +1' 11" 19 Kääntösäde: kauhan kärkeen mm ft/in 19' 5" 19' 6" 19' 7" 19' 6" 19' 6" 19' 7" 19' 7" 19' 8" +1' 3" Kaatokuorma runko suorana, kg ISO * lb Kaatokuorma runko suorana, kg jäykkä rengas** lb Kaatokuorma täysi kääntöasento, kg ISO * lb Kaatokuorma täysi kääntöasento, kg jäykkä rengas** lb Murtovoima kg lb Työpaino kg lb * Tiedot täyttävät standardin ISO (2007) kohtien 1-6 vaatimukset, jotka edellyttävät kahden prosentin vahvistusta laskelmien ja mittaustulosten välillä. ** ISO (2007) -standardin kohtien 1-5 mukaisesti. Korkea nosto 20

21 Kauhojen tiedot Käyttötiedot kauhojen kanssa 930M Kevyt materiaali Tappikiinnitys Fusion ISO Tilavuus nimellinen m 3 3,5 3,8 4,2 3,5 3,8 4,2 3,5 5,0 yd 3 4,6 5,0 5,5 4,6 5,0 5,5 4,6 6,5 Tilavuus täyttökerroin m 3 3,9 4,2 4,6 3,9 4,2 4,6 3,9 5,5 yd 3 5,0 5,5 6,0 5,0 5,5 6,0 5,0 7,2 17 Leveys: kauha mm ft/in 9' 0" 9' 0" 9' 0" 9' 0" 9' 0" 9' 0" 9' 0" 9' 0" Materiaalin nimellistiheys, kg/m täyttökerroin lb/yd Vapaa korkeus: täysi nostokorkeus, mm asteen tyhjennys ft/in 8' 7" 8' 5" 8' 2" 8' 6" 8' 4" 8' 1" 8' 3" 7' 8" +1' 11" 14 Ulottuvuus: täysi nostokorkeus, mm asteen tyhjennys ft/in 3' 8" 3' 11" 4' 1" 3' 9" 4' 0" 4' 2" 3' 11" 4' 6" +13" Ulottuvuus: vapaa korkeus mm (7' 0"), mm asteen tyhjennys ft/in 5' 0" 5' 1" 5' 2" 5' 0" 5' 1" 5' 2" 5' 0" 5' 2" +2' 5" Ulottuvuus: varsi vaakatasossa, mm kauha vaakatasossa ft/in 8' 6" 8' 9" 9' 1" 8' 8" 8' 11" 9' 2" 8' 11" 9' 8" +2' 1" 16 Kaivusyvyys mm in 3,9" 3,9" 3,9" 3,9" 3,9" 3,9" 4,9" 4,9" +1,4" 5 Pituus: kokonaispituus mm ft/in 25' 4" 25' 7" 25' 11" 25' 6" 25' 9" 26' 1" 25' 10" 26' 7" +2' 7" 13 Korkeus: kokonaiskorkeus mm ft/in 17' 4" 17' 6" 17' 10" 17' 5" 17' 7" 17' 11" 17' 8" 19' 1" +1' 11" 19 Kääntösäde: kauhan kärkeen mm ft/in 20' 0" 20' 1" 20' 2" 20' 0" 20' 1" 20' 2" 20' 1" 20' 4" +1' 3" Kaatokuorma runko suorana, kg ISO * lb Kaatokuorma runko suorana, kg jäykkä rengas** lb Kaatokuorma täysi kääntöasento, kg ISO * lb Kaatokuorma täysi kääntöasento, kg jäykkä rengas** lb Murtovoima kg lb Työpaino kg lb * Tiedot täyttävät standardin ISO (2007) kohtien 1-6 vaatimukset, jotka edellyttävät kahden prosentin vahvistusta laskelmien ja mittaustulosten välillä. ** ISO (2007) -standardin kohtien 1-5 mukaisesti. Korkea nosto 21

22 Kauhojen tiedot Käyttötiedot kauhojen kanssa 938M Yleiskäyttöinen kauha Tappikiinnitys Fusion ISO Tilavuus nimellinen m 3 2,5 2,7 2,9 2,5 2,7 2,9 2,5 2,7 yd 3 3,3 3,5 3,8 3,3 3,5 3,8 3,3 3,5 Tilavuus täyttökerroin m 3 2,8 3,0 3,2 2,8 3,0 3,2 2,8 3,0 yd 3 3,6 3,9 4,2 3,6 3,9 4,2 3,6 3,9 17 Leveys: kauha mm ft/in 9' 0" 9' 0" 9' 0" 9' 0" 9' 0" 9' 0" 9' 0" 9' 0" Materiaalin nimellistiheys, kg/m täyttökerroin lb/yd Vapaa korkeus: täysi nostokorkeus, mm asteen tyhjennys ft/in 9' 4" 9' 3" 9' 1" 9' 3" 9' 1" 9' 0" 8' 11" 8' 9" +1' 10" 14 Ulottuvuus: täysi nostokorkeus, mm asteen tyhjennys ft/in 3' 7" 3' 9" 3' 10" 3' 9" 3' 10" 3' 11" 4' 1" 4' 3" +11" Ulottuvuus: vapaa korkeus mm mm (7' 0"), 45 asteen tyhjennys ft/in 5' 4" 5' 5" 5' 5" 5' 5" 5' 5" 5' 6" 5' 7" 5' 8" +2' 2" Ulottuvuus: varsi vaakatasossa, mm kauha vaakatasossa ft/in 8' 0" 8' 2" 8' 4" 8' 2" 8' 5" 8' 6" 8' 8" 8' 10" +1' 11" 16 Kaivusyvyys mm in 3,9" 3,9" 3,9" 4" 4" 4" 3,7" 3,7" +1,4" 5 Pituus: kokonaispituus mm ft/in 24' 11" 25' 1" 25' 3" 25' 1" 25' 3" 25' 5" 25' 7" 25' 9" +2' 5" 13 Korkeus: kokonaiskorkeus mm ft/in 17' 2" 17' 4" 17' 6" 17' 3" 17' 5" 17' 7" 17' 7" 17' 9" +1' 10" 19 Kääntösäde: kauhan kärkeen mm ft/in 20' 0" 20' 1" 20' 2" 20' 1" 20' 2" 20' 2" 20' 2" 20' 3" +1' 2" Kaatokuorma runko suorana, kg *** ISO * lb Kaatokuorma runko suorana, kg *** jäykkä rengas** lb Kaatokuorma täysi kääntöasento, kg *** ISO * lb Kaatokuorma täysi kääntöasento, kg *** jäykkä rengas** lb Murtovoima kg lb Työpaino kg *** lb * Tiedot täyttävät standardin ISO (2007) kohtien 1-6 vaatimukset, jotka edellyttävät kahden prosentin vahvistusta laskelmien ja mittaustulosten välillä. ** ISO (2007) -standardin kohtien 1-5 mukaisesti. *** 938M:n korkean noston mallissa on vakiovastapaino. Korkea nosto 22

23 Kauhojen tiedot Käyttötiedot kauhojen kanssa 938M Kevyt materiaali Tappikiinnitys Fusion ISO Tilavuus nimellinen m 3 3,8 4,2 5,0 3,8 4,2 5,0 4,2 5,0 yd 3 5,0 5,5 6,5 5,0 5,5 6,5 5,4 6,5 Tilavuus täyttökerroin m 3 4,2 4,6 5,5 4,2 4,6 5,5 4,5 5,5 yd 3 5,5 6,0 7,2 5,5 6,0 7,2 5,9 7,2 17 Leveys: kauha mm ft/in 9' 0" 9' 0" 9' 0" 9' 0" 9' 0" 9' 0" 9' 0" 9' 0" Materiaalin nimellistiheys, kg/m täyttökerroin lb/yd Vapaa korkeus: täysi nostokorkeus, mm asteen tyhjennys ft/in 8' 7" 8' 5" 8' 5" 8' 6" 8' 3" 8' 3" 8' 1" 7' 11" +1' 11" 14 Ulottuvuus: täysi nostokorkeus, mm asteen tyhjennys ft/in 4' 0" 4' 2" 4' 2" 4' 1" 4' 4" 4' 4" 4' 5" 4' 7" +11" Ulottuvuus: vapaa korkeus mm mm (7' 0"), 45 asteen tyhjennys ft/in 5' 4" 5' 5" 5' 5" 5' 4" 5' 5" 5' 5" 5' 4" 5' 5" +2' 3" Ulottuvuus: varsi vaakatasossa, mm kauha vaakatasossa ft/in 8' 11" 9' 2" 9' 2" 9' 1" 9' 4" 9' 4" 9' 7" 9' 10" +1' 11" 16 Kaivusyvyys mm in 3,9" 3,9" 3,9" 4" 4" 4" 4,9" 4,9" +1,4" 5 Pituus: kokonaispituus mm ft/in 25' 10" 26' 1" 26' 1" 26' 0" 26' 3" 26' 3" 26' 7" 26' 9" +2' 5" 13 Korkeus: kokonaiskorkeus mm ft/in 17' 9" 18' 0" 18' 11" 17' 10" 18' 2" 19' 1" 18' 5" 19' 4" +1' 10" 19 Kääntösäde: kauhan kärkeen mm ft/in 20' 4" 20' 5" 20' 5" 20' 4" 20' 5" 20' 5" 20' 6" 20' 7" +1' 2" Kaatokuorma runko suorana, kg *** ISO * lb Kaatokuorma runko suorana, kg *** jäykkä rengas** lb Kaatokuorma täysi kääntöasento, kg *** ISO * lb Kaatokuorma täysi kääntöasento, kg *** jäykkä rengas** lb Murtovoima kg lb Työpaino kg *** lb * Tiedot täyttävät standardin ISO (2007) kohtien 1-6 vaatimukset, jotka edellyttävät kahden prosentin vahvistusta laskelmien ja mittaustulosten välillä. ** ISO (2007) -standardin kohtien 1-5 mukaisesti. *** 938M:n korkean noston mallissa on vakiovastapaino. Korkea nosto 23

24 Kauhanvalintataulukot Yleiskäyttöisen kauhan valinta vakionosto Materiaalin tyyppi Täyttökerroin (%) Hiekka, kuiva ja irtonainen Savi ja sora, kuiva Savi, luonnollinen kerrostuma, kuiva Hiekkakivi Kalkkikivi, murskattu Savi ja sora, märkä Hiekka ja savi, irtonainen 25 % kiveä, 75 % maa-ainesta Kipsi, murskattu Hiekka ja sora, kuiva Hiekka, kostea Graniitti, rikottu Savi, luonnollinen kerrostuma, märkä 50 % kiveä, 50 % maa-ainesta Hiekka, märkä Sora, lajittelematon 75 % kiveä, 25 % maa-ainesta Hiekka ja sora, märkä Kaatokuorma, täysi kääntöasento* yd 3 Vastapaino kg/m 3 lb/yd (2 359) (2 485) (2 612) (2 738) (2 865) (2 991) (3 117) (3 244) (3 370) (3 496) (3 623) kg lb 926M Tappikiinnitys 1,9 2,3 2,1 1,9 yd 3 m3 (2,7) (2,5) (3,0) (2,5) (18 338) (17 403) (18 204) (17 275) (17 980) (17 057) (17 509) (16 587) Fusion 2,1 (2,7) 136 % (17 333) (16 413) 2,3 (3,0) 100 % 100 % (17 159) (16 250) Vastapaino kg/m 3 lb/yd (2 359) (2 485) (2 612) (2 738) (2 865) (2 991) (3 117) (3 244) (3 370) (3 496) (3 623) kg lb 930M Tappikiinnitys 2,1 2,3 2,5 yd 3 m3 (3,0) (2,7) (3,3) 100 % 100 % (20 491) (19 561) (18 444) (20 252) (19 332) (18 213) (19 962) (19 045) (17 934) 2,1 (2,7) 100 % (19 583) (18 670) Fusion 2,3 (3,0) (19 410) (18 497) 2,5 (3,3) (19 158) (18 249) m 3 Vastapaino kg/m 3 lb/yd (2 359) (2 485) (2 612) (2 738) (2 865) (2 991) (3 117) (3 244) (3 370) (3 496) (3 623) kg lb 938M Tappikiinnitys 2,9 2,7 2,5 (3,8) (3,5) (3,3) 100 % 100 % (24 085) (23 186) (22 079) (23 881) (22 985) (21 881) (23 706) (22 817) (21 724) Fusion 2,7 2,5 (3,5) (3,3) 100 % (22 994) (22 107) (22 798) (21 909) 2,9 (3,8) (22 632) (21 746) Materiaalin tiheys, täyttökerroin ja vastapainovaihtoehdot ovat keskeiset muuttujat sopivaa kauhakokoa valittaessa. Performance-sarjan kauhojen pitkä pohja ja avoin täyttöaukko sekä optimoidun aisaston jyrkät kallistuskulmat mahdollistavat yli 100 prosentin täyttökertoimet ISO-luokituksen mukaan. Etsi ensin suunniteltu täyttökerroin materiaalin tiheyden mukaan taulukon yläreunasta ja valitse sitten sopiva vastapaino ja täyttökerroin taulukon sivusta oikeankokoisen kauhan valitsemista varten. * Tiedot täyttävät standardin ISO (2007) kohtien 1-6 vaatimukset, jotka edellyttävät kahden prosentin vahvistusta laskelmien ja mittaustulosten välillä. 24
