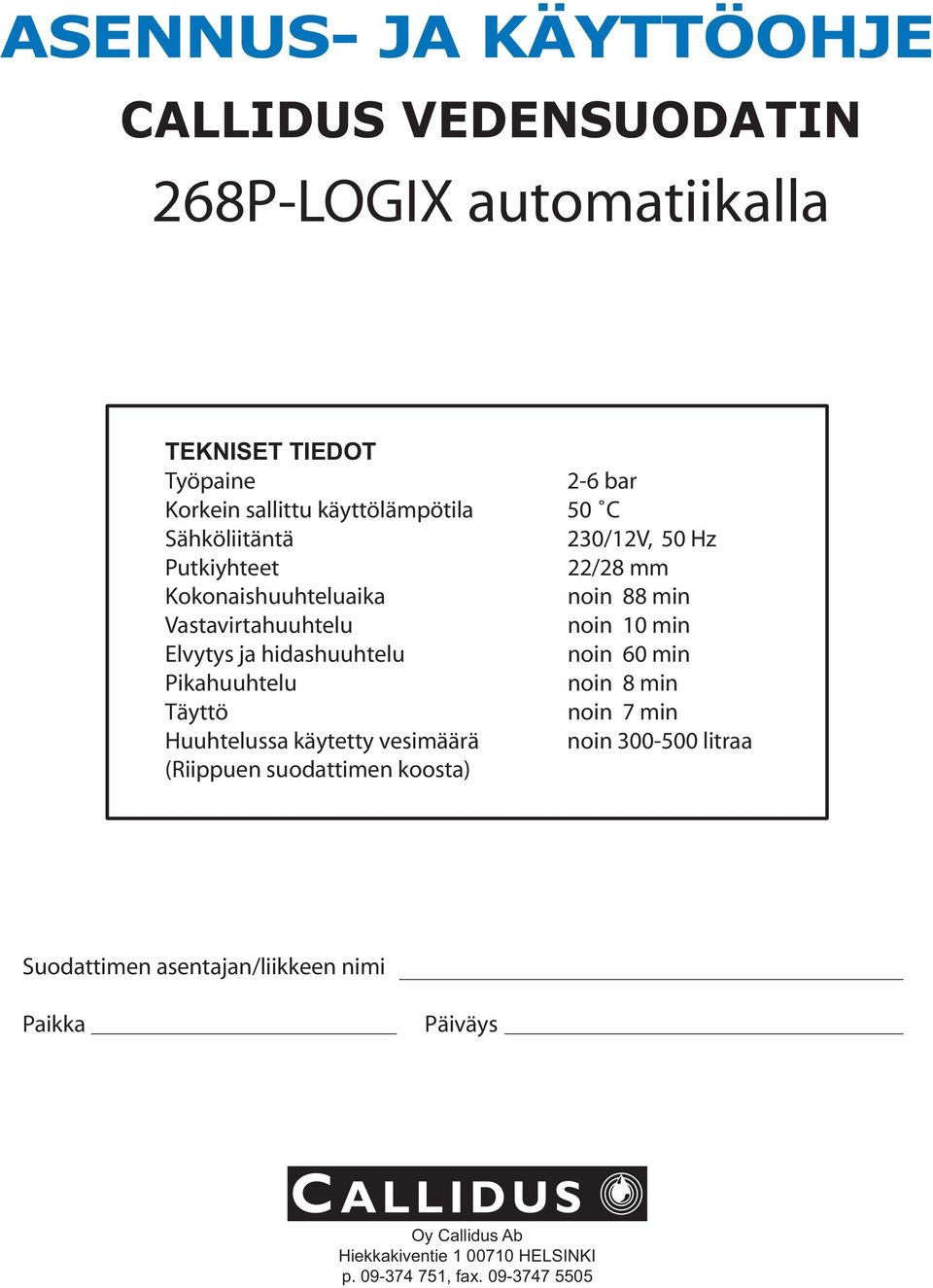

1 ASENNUS- JA KÄYTTÖOHJE CALLIDUS VEDENSUODATIN 268P-LOGIX automatiikalla TEKNISET TIEDOT Työpaine Korkein sallittu käyttölämpötila Sähköliitäntä Putkiyhteet Kokonaishuuhteluaika Vastavirtahuuhtelu Elvytys ja hidashuuhtelu Pikahuuhtelu Täyttö Huuhtelussa käytetty vesimäärä (Riippuen suodattimen koosta) 2-6 bar 50 C 230/12V, 50 Hz 22/28 mm noin 88 min noin 10 min noin 60 min noin 8 min noin 7 min noin litraa Suodattimen asentajan/liikkeen nimi Paikka Päiväys Oy Callidus Ab Hiekkakiventie HELSINKI p , fax

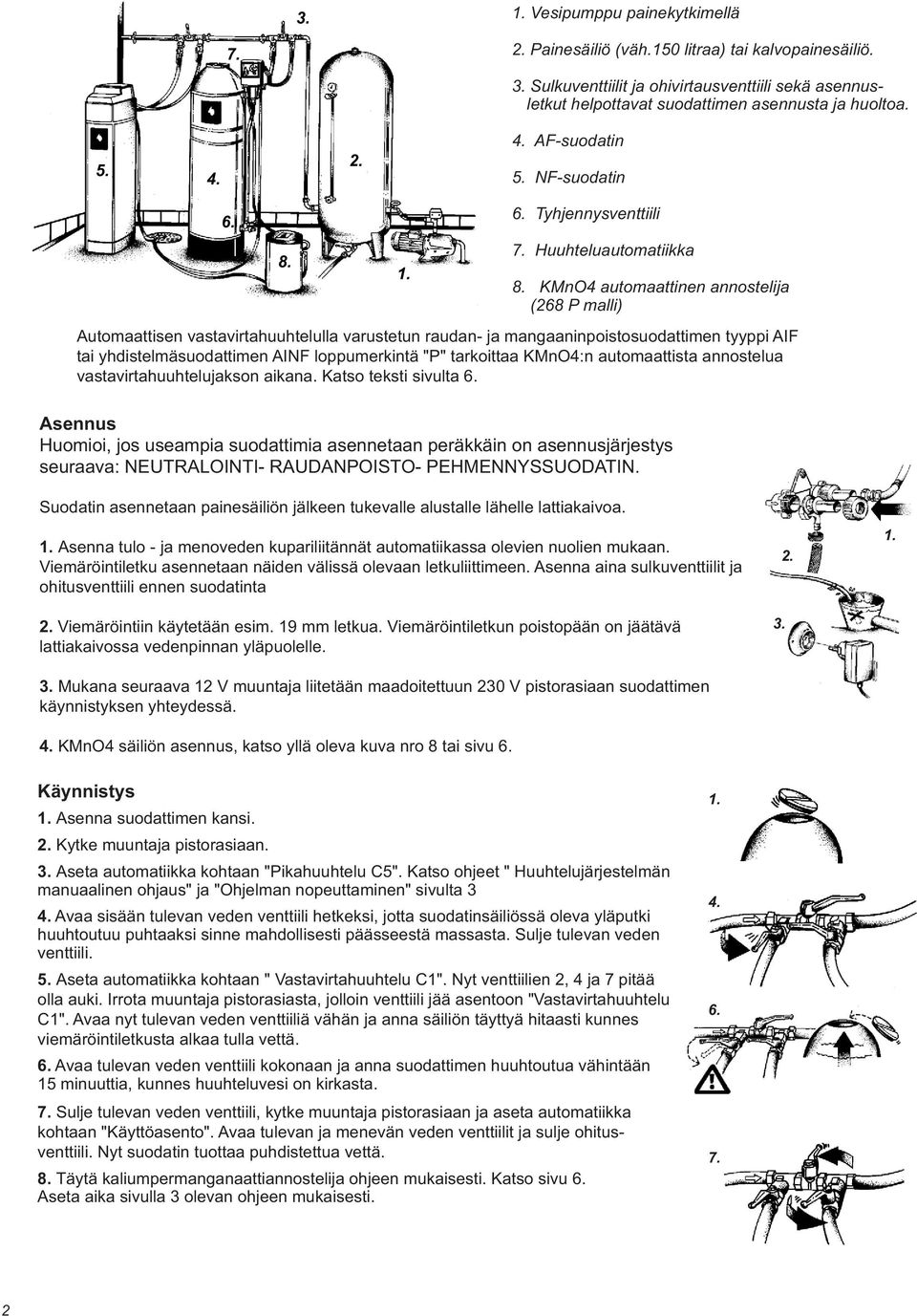

2 3. Vesipumppu painekytkimellä Painesäiliö (väh.150 litraa) tai kalvopainesäiliö. 3. Sulkuventtiilit ja ohivirtausventtiili sekä asennusletkut helpottavat suodattimen asennusta ja huoltoa AF-suodatin 5. NF-suodatin Tyhjennysventtiili 7. Huuhteluautomatiikka 8. KMnO4 automaattinen annostelija (268 P malli) Automaattisen vastavirtahuuhtelulla varustetun raudan- ja mangaaninpoistosuodattimen tyyppi AIF tai yhdistelmäsuodattimen AINF loppumerkintä "P" tarkoittaa KMnO4:n automaattista annostelua vastavirtahuuhtelujakson aikana. Katso teksti sivulta 6. Asennus Huomioi, jos useampia suodattimia asennetaan peräkkäin on asennusjärjestys seuraava: NEUTRALOINTI- RAUDANPOISTO- PEHMENNYSSUODATIN. Suodatin asennetaan painesäiliön jälkeen tukevalle alustalle lähelle lattiakaivoa. Asenna tulo - ja menoveden kupariliitännät automatiikassa olevien nuolien mukaan. Viemäröintiletku asennetaan näiden välissä olevaan letkuliittimeen. Asenna aina sulkuventtiilit ja ohitusventtiili ennen suodatinta 2. Viemäröintiin käytetään esim. 19 mm letkua. Viemäröintiletkun poistopään on jäätävä lattiakaivossa vedenpinnan yläpuolelle. 3. Mukana seuraava 12 V muuntaja liitetään maadoitettuun 230 V pistorasiaan suodattimen käynnistyksen yhteydessä. 4. KMnO4 säiliön asennus, katso yllä oleva kuva nro 8 tai sivu Käynnistys Asenna suodattimen kansi. 2. Kytke muuntaja pistorasiaan. 3. Aseta automatiikka kohtaan "Pikahuuhtelu C5". Katso ohjeet " Huuhtelujärjestelmän manuaalinen ohjaus" ja "Ohjelman nopeuttaminen" sivulta 3 4. Avaa sisään tulevan veden venttiili hetkeksi, jotta ssä oleva yläputki huuhtoutuu puhtaaksi sinne mahdollisesti päässeestä massasta. Sulje tulevan veden venttiili. 5. Aseta automatiikka kohtaan " Vastavirtahuuhtelu C1". Nyt venttiilien 2, 4 ja 7 pitää olla auki. Irrota muuntaja pistorasiasta, jolloin venttiili jää asentoon "Vastavirtahuuhtelu C1". Avaa nyt tulevan veden venttiiliä vähän ja anna säiliön täyttyä hitaasti kunnes letkusta alkaa tulla vettä. 6. Avaa tulevan veden venttiili kokonaan ja anna suodattimen huuhtoutua vähintään 15 minuuttia, kunnes huuhteluvesi on kirkasta. 7. Sulje tulevan veden venttiili, kytke muuntaja pistorasiaan ja aseta automatiikka kohtaan "Käyttöasento". Avaa tulevan ja menevän veden venttiilit ja sulje ohitusventtiili. Nyt suodatin tuottaa puhdistettua vettä. 8. Täytä kaliumpermanganaattiannostelija ohjeen mukaisesti. Katso sivu 6. Aseta aika sivulla 3 olevan ohjeen mukaisesti

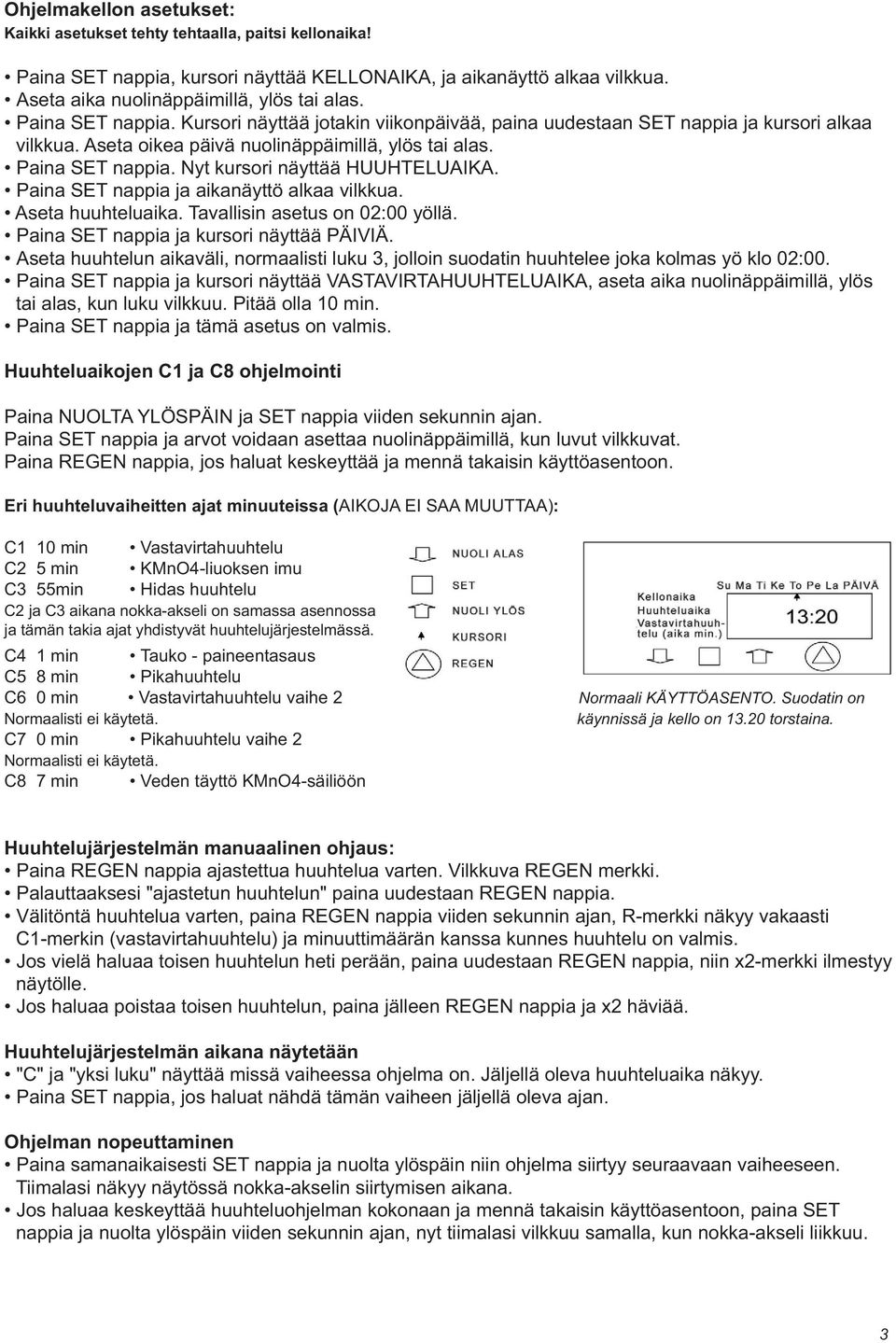

3 Ohjelmakellon asetukset: Kaikki asetukset tehty tehtaalla, paitsi kellonaika! Paina SET nappia, kursori näyttää KELLONAIKA, ja aikanäyttö alkaa vilkkua. Aseta aika nuolinäppäimillä, ylös tai alas. Paina SET nappia. Kursori näyttää jotakin viikonpäivää, paina uudestaan SET nappia ja kursori alkaa vilkkua. Aseta oikea päivä nuolinäppäimillä, ylös tai alas. Paina SET nappia. Nyt kursori näyttää HUUHTELUAIKA. Paina SET nappia ja aikanäyttö alkaa vilkkua. Aseta huuhteluaika. Tavallisin asetus on 02:00 yöllä. Paina SET nappia ja kursori näyttää PÄIVIÄ. Aseta huuhtelun aikaväli, normaalisti luku 3, jolloin suodatin huuhtelee joka kolmas yö klo 02:00. Paina SET nappia ja kursori näyttää VASTAVIRTAHUUHTELUAIKA, aseta aika nuolinäppäimillä, ylös tai alas, kun luku vilkkuu. Pitää olla 10 min. Paina SET nappia ja tämä asetus on valmis. Huuhteluaikojen C1 ja C8 ohjelmointi Paina NUOLTA YLÖSPÄIN ja SET nappia viiden sekunnin ajan. Paina SET nappia ja arvot voidaan asettaa nuolinäppäimillä, kun luvut vilkkuvat. Paina REGEN nappia, jos haluat keskeyttää ja mennä takaisin käyttöasentoon. Eri huuhteluvaiheitten ajat minuuteissa (AIKOJA EI SAA MUUTTAA): C1 10 min Vastavirtahuuhtelu C2 5 min KMnO4-liuoksen imu C3 55min Hidas huuhtelu C2 ja C3 aikana nokka-akseli on samassa asennossa ja tämän takia ajat yhdistyvät huuhtelujärjestelmässä. C4 1 min Tauko - paineentasaus C5 8 min Pikahuuhtelu C6 0 min Vastavirtahuuhtelu vaihe 2 Normaali KÄYTTÖASENTO. Suodatin on Normaalisti ei käytetä. käynnissä ja kello on torstaina. C7 0 min Pikahuuhtelu vaihe 2 Normaalisti ei käytetä. C8 7 min Veden täyttö KMnO4-säiliöön Huuhtelujärjestelmän manuaalinen ohjaus: Paina REGEN nappia ajastettua huuhtelua varten. Vilkkuva REGEN merkki. Palauttaaksesi "ajastetun huuhtelun" paina uudestaan REGEN nappia. Välitöntä huuhtelua varten, paina REGEN nappia viiden sekunnin ajan, R-merkki näkyy vakaasti C1-merkin (vastavirtahuuhtelu) ja minuuttimäärän kanssa kunnes huuhtelu on valmis. Jos vielä haluaa toisen huuhtelun heti perään, paina uudestaan REGEN nappia, niin x2-merkki ilmestyy näytölle. Jos haluaa poistaa toisen huuhtelun, paina jälleen REGEN nappia ja x2 häviää. Huuhtelujärjestelmän aikana näytetään "C" ja "yksi luku" näyttää missä vaiheessa ohjelma on. Jäljellä oleva huuhteluaika näkyy. Paina SET nappia, jos haluat nähdä tämän vaiheen jäljellä oleva ajan. Ohjelman nopeuttaminen Paina samanaikaisesti SET nappia ja nuolta ylöspäin niin ohjelma siirtyy seuraavaan vaiheeseen. Tiimalasi näkyy näytössä nokka-akselin siirtymisen aikana. Jos haluaa keskeyttää huuhteluohjelman kokonaan ja mennä takaisin käyttöasentoon, paina SET nappia ja nuolta ylöspäin viiden sekunnin ajan, nyt tiimalasi vilkkuu samalla, kun nokka-akseli liikkuu. 3

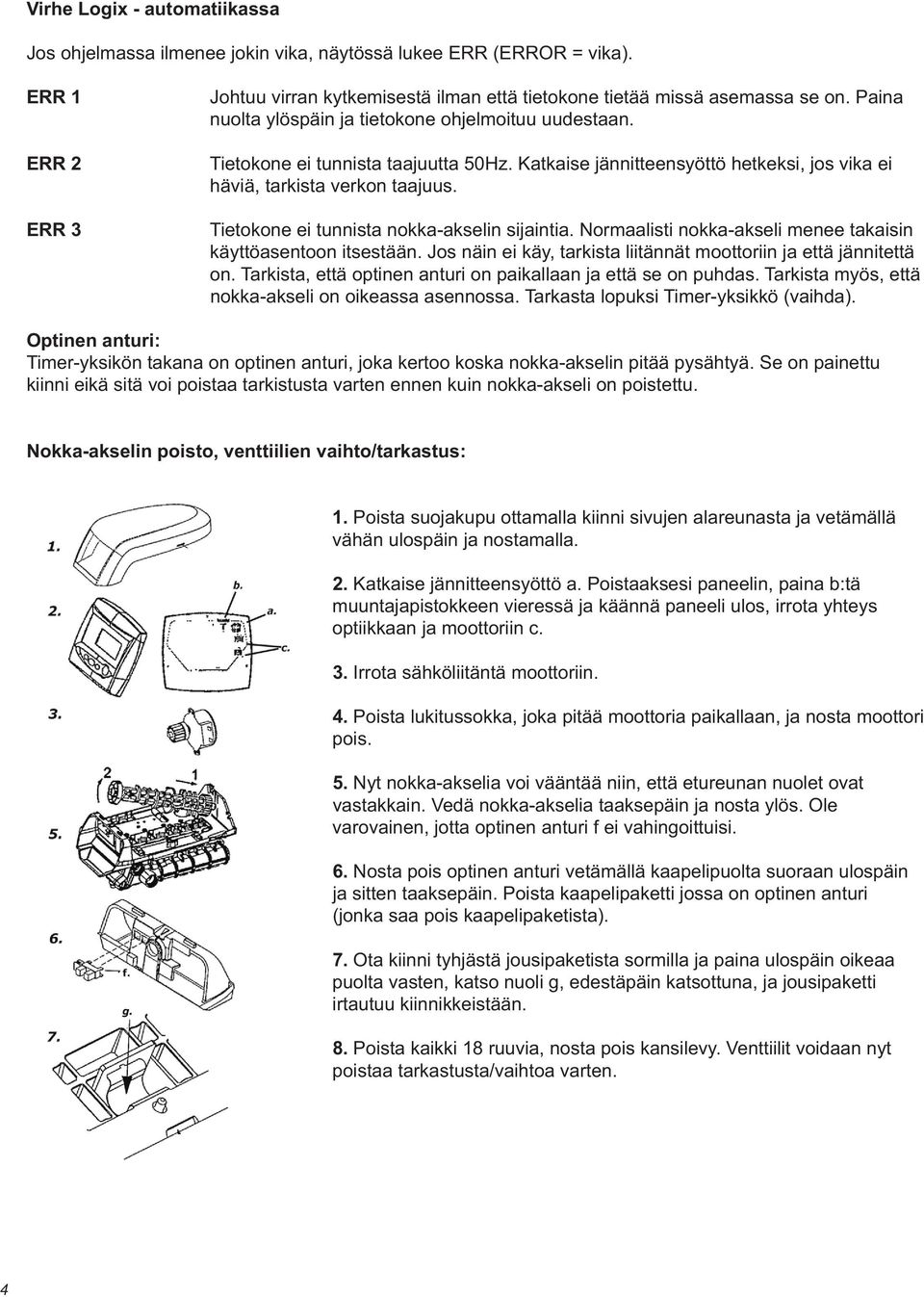

4 Virhe Logix - automatiikassa Jos ohjelmassa ilmenee jokin vika, näytössä lukee ERR (ERROR = vika). ERR 1 ERR 2 ERR 3 Johtuu virran kytkemisestä ilman että tietokone tietää missä asemassa se on. Paina nuolta ylöspäin ja tietokone ohjelmoituu uudestaan. Tietokone ei tunnista taajuutta 50Hz. Katkaise jännitteensyöttö hetkeksi, jos vika ei häviä, tarkista verkon taajuus. Tietokone ei tunnista nokka-akselin sijaintia. Normaalisti nokka-akseli menee takaisin käyttöasentoon itsestään. Jos näin ei käy, tarkista liitännät moottoriin ja että jännitettä on. Tarkista, että optinen anturi on paikallaan ja että se on puhdas. Tarkista myös, että nokka-akseli on oikeassa asennossa. Tarkasta lopuksi Timer-yksikkö (vaihda). Optinen anturi: Timer-yksikön takana on optinen anturi, joka kertoo koska nokka-akselin pitää pysähtyä. Se on painettu kiinni eikä sitä voi poistaa tarkistusta varten ennen kuin nokka-akseli on poistettu. Nokka-akselin poisto, venttiilien vaihto/tarkastus: Poista suojakupu ottamalla kiinni sivujen alareunasta ja vetämällä vähän ulospäin ja nostamalla. 2. Katkaise jännitteensyöttö a. Poistaaksesi paneelin, paina b:tä muuntajapistokkeen vieressä ja käännä paneeli ulos, irrota yhteys optiikkaan ja moottoriin c. 3. Irrota sähköliitäntä moottoriin. 4. Poista lukitussokka, joka pitää moottoria paikallaan, ja nosta moottori pois. 5. Nyt nokka-akselia voi vääntää niin, että etureunan nuolet ovat vastakkain. Vedä nokka-akselia taaksepäin ja nosta ylös. Ole varovainen, jotta optinen anturi f ei vahingoittuisi. 6. Nosta pois optinen anturi vetämällä kaapelipuolta suoraan ulospäin ja sitten taaksepäin. Poista kaapelipaketti jossa on optinen anturi (jonka saa pois kaapelipaketista). 7. Ota kiinni tyhjästä jousipaketista sormilla ja paina ulospäin oikeaa puolta vasten, katso nuoli g, edestäpäin katsottuna, ja jousipaketti irtautuu kiinnikkeistään. 8. Poista kaikki 18 ruuvia, nosta pois kansilevy. Venttiilit voidaan nyt poistaa tarkastusta/vaihtoa varten. 4

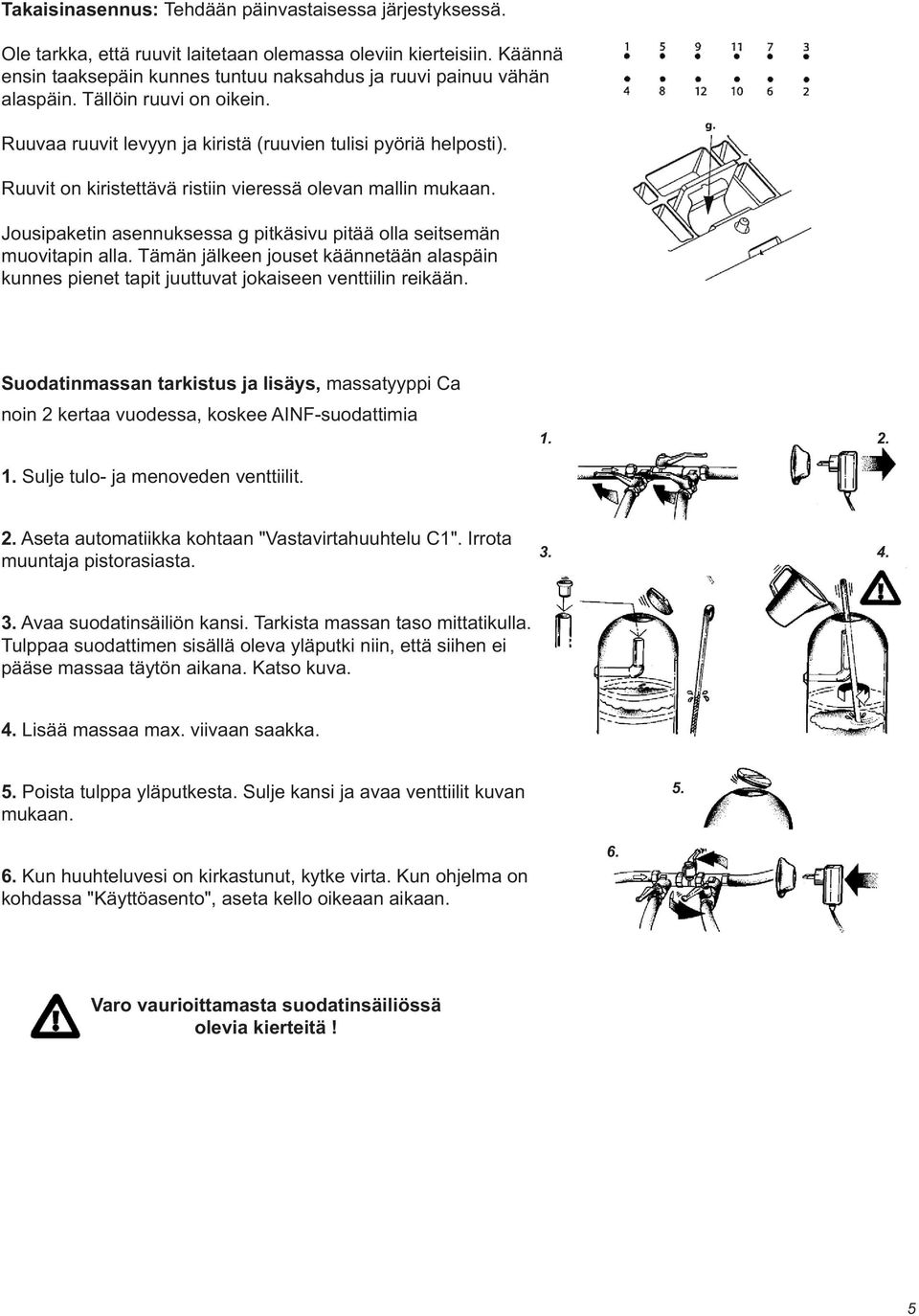

5 Takaisinasennus: Tehdään päinvastaisessa järjestyksessä. Ole tarkka, että ruuvit laitetaan olemassa oleviin kierteisiin. Käännä ensin taaksepäin kunnes tuntuu naksahdus ja ruuvi painuu vähän alaspäin. Tällöin ruuvi on oikein. Ruuvaa ruuvit levyyn ja kiristä (ruuvien tulisi pyöriä helposti). Ruuvit on kiristettävä ristiin vieressä olevan mallin mukaan. Jousipaketin asennuksessa g pitkäsivu pitää olla seitsemän muovitapin alla. Tämän jälkeen jouset käännetään alaspäin kunnes pienet tapit juuttuvat jokaiseen venttiilin reikään. Suodatinmassan tarkistus ja lisäys, massatyyppi Ca noin 2 kertaa vuodessa, koskee AINF-suodattimia 2. Sulje tulo- ja menoveden venttiilit. 2. Aseta automatiikka kohtaan "Vastavirtahuuhtelu C1". Irrota muuntaja pistorasiasta Avaa n kansi. Tarkista massan taso mittatikulla. Tulppaa suodattimen sisällä oleva yläputki niin, että siihen ei pääse massaa täytön aikana. Katso kuva. 4. Lisää massaa max. viivaan saakka. 5. Poista tulppa yläputkesta. Sulje kansi ja avaa venttiilit kuvan mukaan Kun huuhteluvesi on kirkastunut, kytke virta. Kun ohjelma on kohdassa "Käyttöasento", aseta kello oikeaan aikaan. 6. Varo vaurioittamasta ssä olevia kierteitä! 5

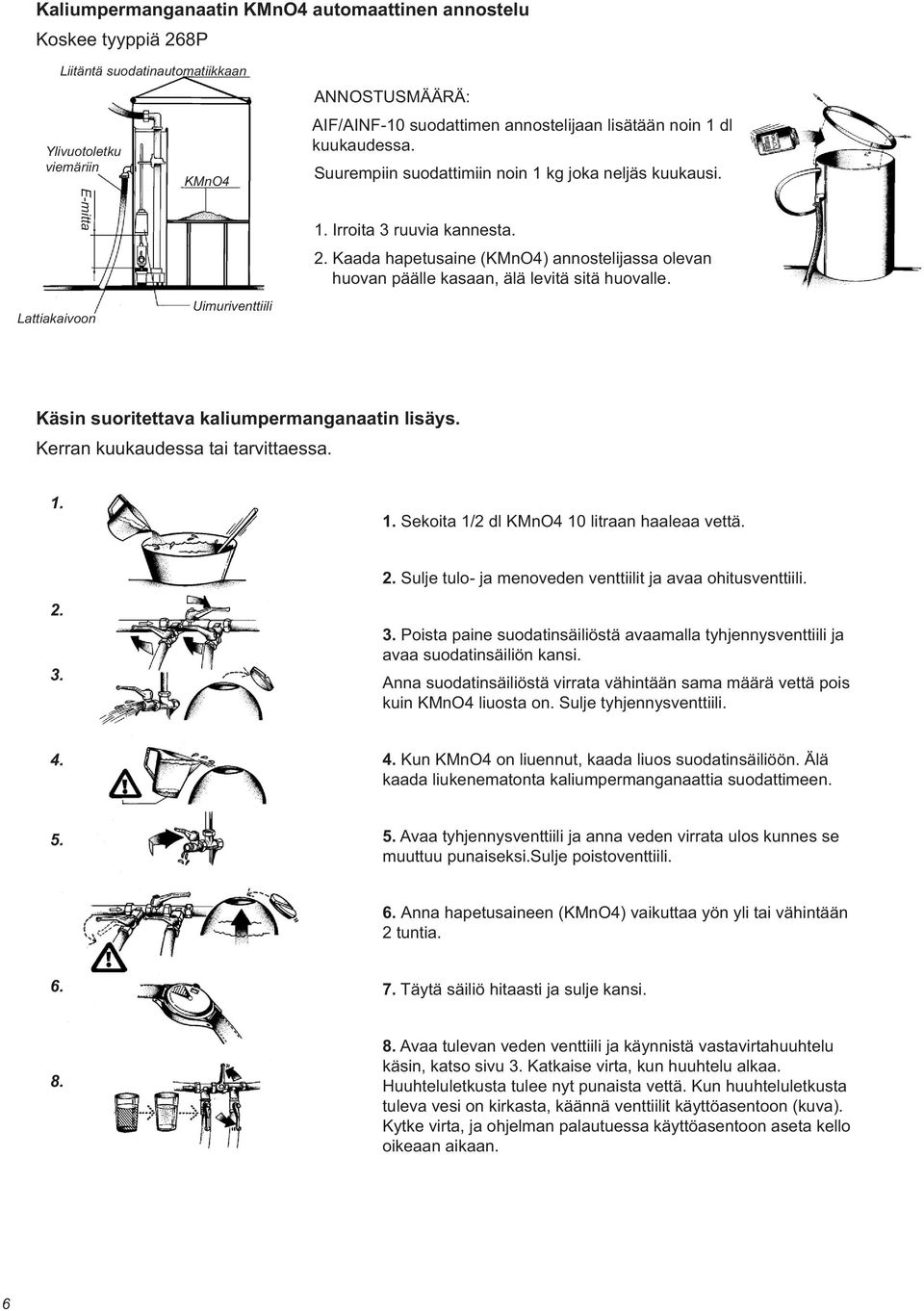

6 Kaliumpermanganaatin KMnO4 automaattinen annostelu Koskee tyyppiä 268P Liitäntä suodatinautomatiikkaan Ylivuotoletku viemäriin E-mitta Lattiakaivoon KMnO4 Uimuriventtiili ANNOSTUSMÄÄRÄ: AIF/AINF-10 suodattimen annostelijaan lisätään noin 1 dl kuukaudessa. Suurempiin suodattimiin noin 1 kg joka neljäs kuukausi. Irroita 3 ruuvia kannesta. 2. Kaada hapetusaine (KMnO4) annostelijassa olevan huovan päälle kasaan, älä levitä sitä huovalle. Käsin suoritettava kaliumpermanganaatin lisäys. Kerran kuukaudessa tai tarvittaessa. Sekoita 1/2 dl KMnO4 10 litraan haaleaa vettä. 2. Sulje tulo- ja menoveden venttiilit ja avaa ohitusventtiili Poista paine stä avaamalla tyhjennysventtiili ja avaa n kansi. Anna stä virrata vähintään sama määrä vettä pois kuin KMnO4 liuosta on. Sulje tyhjennysventtiili Kun KMnO4 on liuennut, kaada liuos ön. Älä kaada liukenematonta kaliumpermanganaattia suodattimeen Avaa tyhjennysventtiili ja anna veden virrata ulos kunnes se muuttuu punaiseksi.sulje poistoventtiili. 6. Anna hapetusaineen (KMnO4) vaikuttaa yön yli tai vähintään 2 tuntia Täytä säiliö hitaasti ja sulje kansi Avaa tulevan veden venttiili ja käynnistä vastavirtahuuhtelu käsin, katso sivu 3. Katkaise virta, kun huuhtelu alkaa. Huuhteluletkusta tulee nyt punaista vettä. Kun huuhteluletkusta tuleva vesi on kirkasta, käännä venttiilit käyttöasentoon (kuva). Kytke virta, ja ohjelman palautuessa käyttöasentoon aseta kello oikeaan aikaan. 6

7 Ejektorin puhdistus Tehtävä aina kun KMnO4 säiliöön lisätään hapetusainetta tai vähintään 2 kertaa vuodessa. Katkaise virta ja sulje tulo - ja menoveden venttiilit Poista paine suodattimesta avaamalla tyhjennysventtiili hetkeksi. 3. Irrota automatiikan vasemmalla puolelle oleva siivilätulppa "a",. Irrota oikealla puolella oleva ejektoritulppa "b". Työnnä ejektori ulos ohuella puikolla vasemmalta oikealle. 4. Puhdista ejektori ja ejektorin siivilä pehmeällä harjalla ja huuhtele hyvin vedellä. 4. a. b. 5. Voitele O-renkaat silikonirasvalla Asenna osat takaisin päinvastaisessa järjestyksessä. Tarkista kuvan mukaan, että ejektori painuu tarpeeksi syvälle. Huom! Ejektoria ei voi vain painaa sisään tulpalla. Sen on oltava 13 mm automatiikan ulkoreunan sisäpuolella Avaa tulo- ja menoveden venttiilit. Kytke virta ja aseta kello oikeaan aikaan (katso sivu 3). Ejektorin imun tarkistus Kun kaikki on paikallaan ja vedenpaine normalisoitunut, tarkista ejektorin imu seuraavasti: Virta voi olla kytkettynä. 2. Irrota KMnO4 säiliöön menevä letku automatiikassa olevasta liittimestä. 3. Aseta ämpäri liittimen alle. 4. Aseta automatiikka kohtaan "C2", KMnO4- liuoksen imu. Katso virtauskaavio takasivulta. Tässä vaiheessa venttiilien 1, 2 ja 6 pitää olla auki. 5.Tässä vaiheessa pitäisi olla voimakas alipaine KMnO4 letkun liittimessä minkä voit tarkistaa laittamalla sormen liittimeen. Sormen pitäisi imeytyä kiinni liittimen päähän. Jos näin ei tapahdu, täytyy ejektori ottaa ulos uudestaan. Tarkista sen puhtaus ja että O-renkaat ovat ehjiä. 6. Mikäli kaikki toimii toivotulla tavalla, kytke KMnO4 imuletku automatiikkaan. 7. Aseta automatiikka kohtaan "Käyttöasento" ja aseta kello oikeaan aikaan. 7

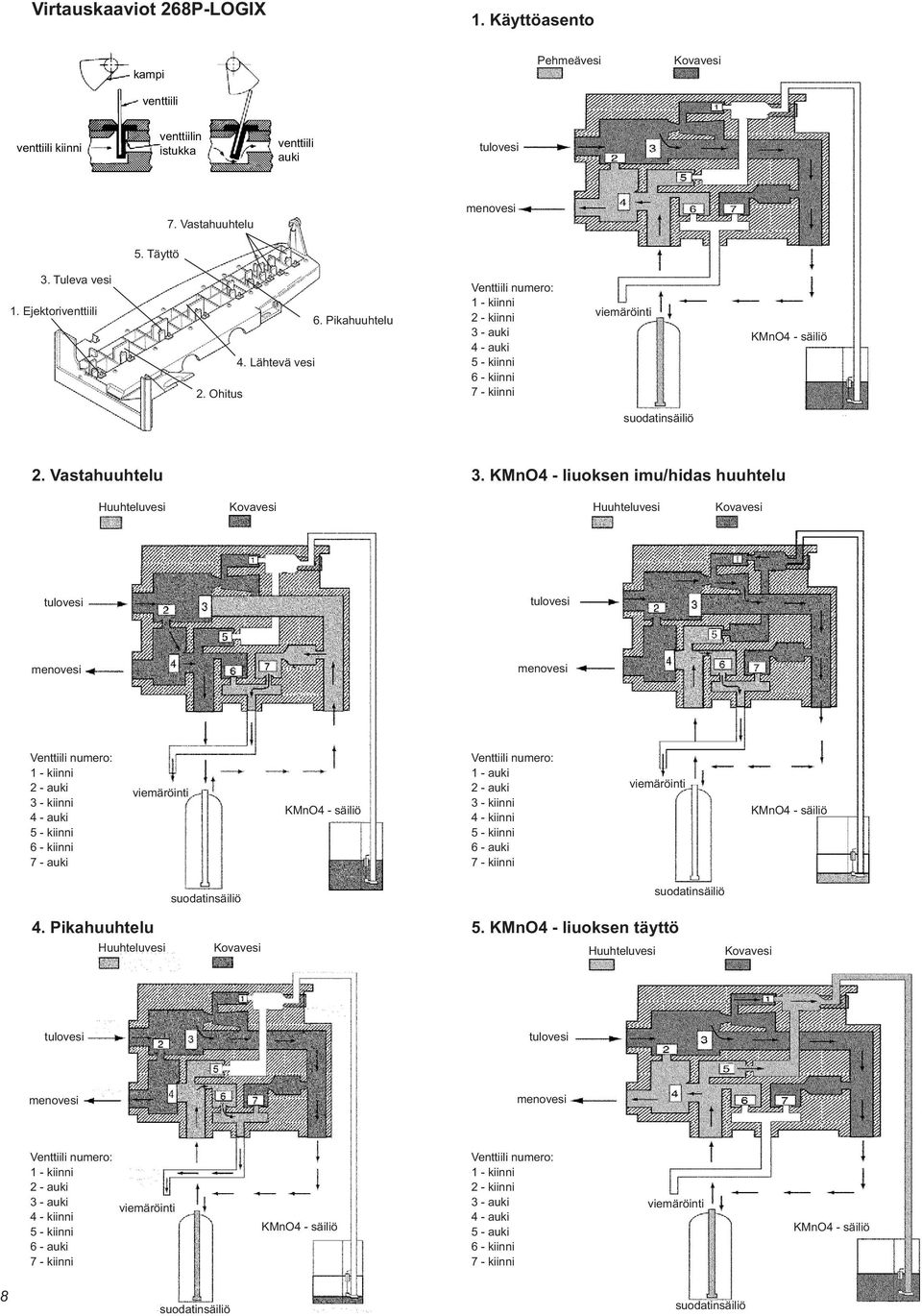

8 Virtauskaaviot 268P-LOGIX Käyttöasento kampi venttiili Pehmeävesi venttiili kiinni venttiilin istukka venttiili auki 7. Vastahuuhtelu 5. Täyttö 3. Tuleva vesi Ejektoriventtiili 2. Ohitus 4. Lähtevä vesi 6. Pikahuuhtelu 1 - kiinni 2 - kiinni 3 - auki 4 - auki 5 - kiinni 6 - kiinni 7 - kiinni 2. Vastahuuhtelu 3. KMnO4 - liuoksen imu/hidas huuhtelu Huuhteluvesi Huuhteluvesi 1 - kiinni 2 - auki 3 - kiinni 4 - auki 5 - kiinni 6 - kiinni 7 - auki 1 - auki 2 - auki 3 - kiinni 4 - kiinni 5 - kiinni 6 - auki 7 - kiinni 4. Pikahuuhtelu 5. KMnO4 - liuoksen täyttö Huuhteluvesi Huuhteluvesi 1 - kiinni 2 - auki 3 - auki 4 - kiinni 5 - kiinni 6 - auki 7 - kiinni 1 - kiinni 2 - kiinni 3 - auki 4 - auki 5 - auki 6 - kiinni 7 - kiinni 8
