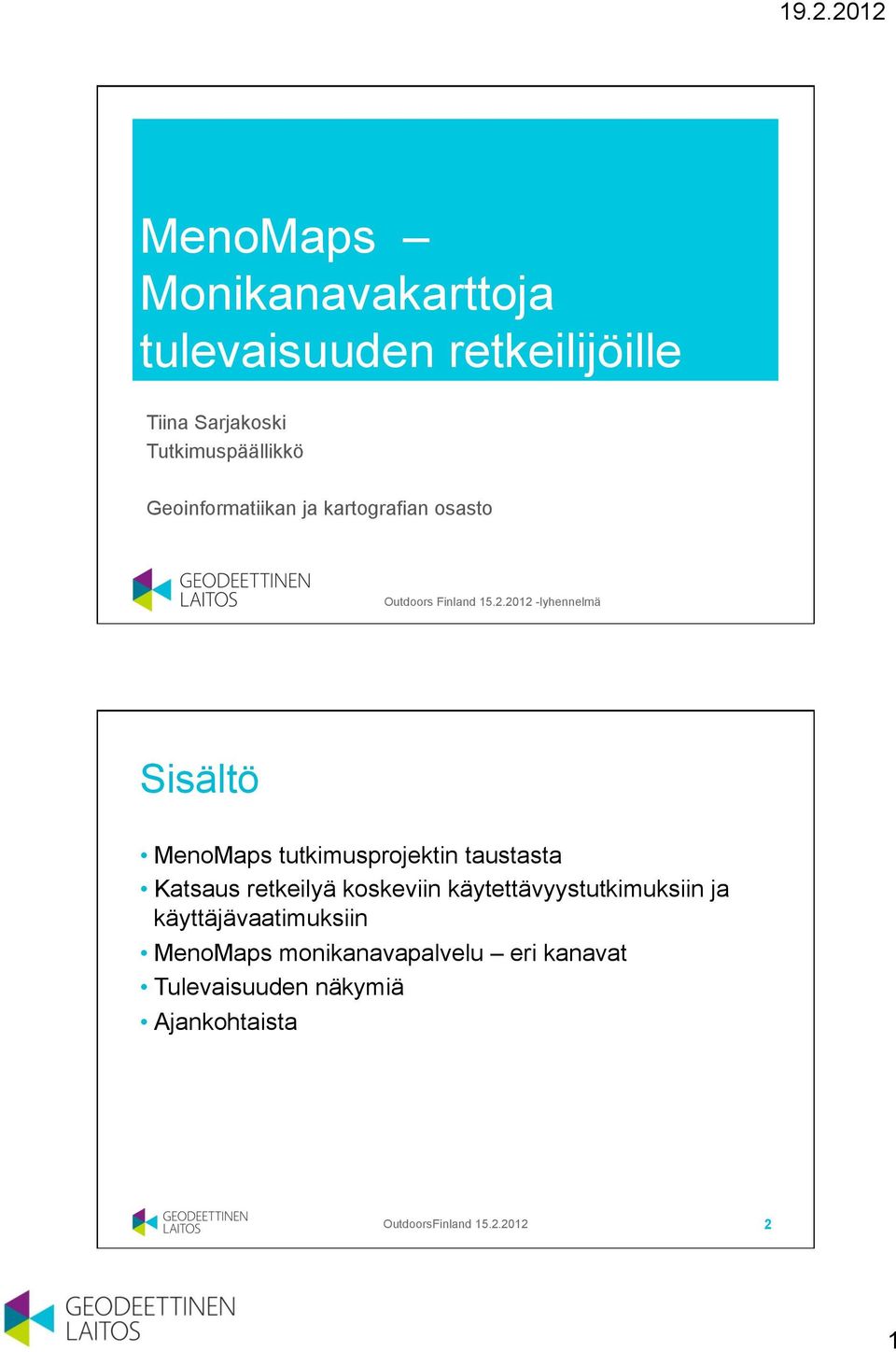

1 MenoMaps Monikanavakarttoja tulevaisuuden retkeilijöille Tiina Sarjakoski Tutkimuspäällikkö Geoinformatiikan ja kartografian osasto Outdoors Finland lyhennelmä Sisältö MenoMaps tutkimusprojektin taustasta Katsaus retkeilyä koskeviin käytettävyystutkimuksiin ja käyttäjävaatimuksiin MenoMaps monikanavapalvelu eri kanavat Tulevaisuuden näkymiä Ajankohtaista OutdoorsFinland

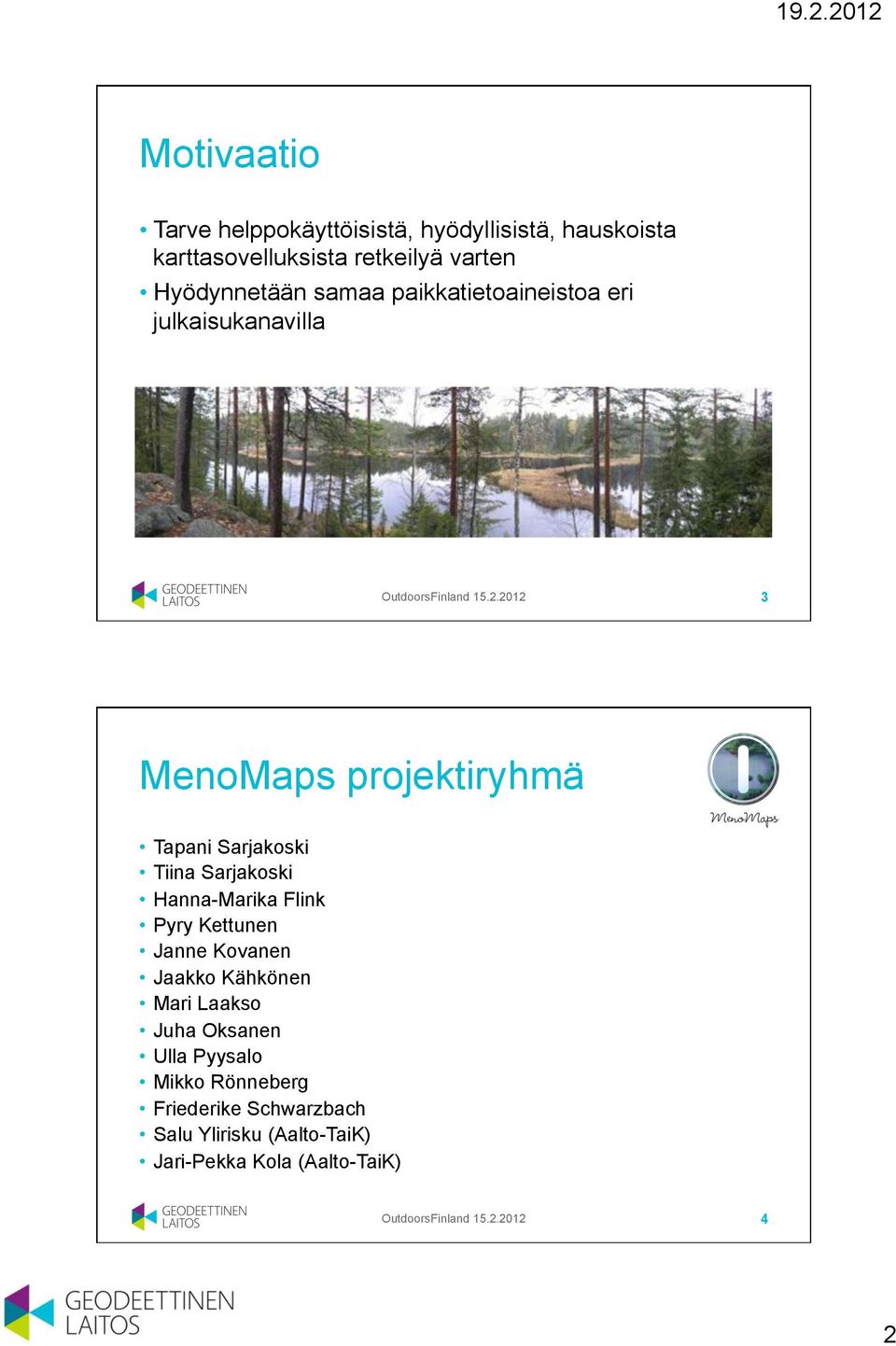

2 Motivaatio Tarve helppokäyttöisistä, hyödyllisistä, hauskoista karttasovelluksista retkeilyä varten Hyödynnetään samaa paikkatietoaineistoa eri julkaisukanavilla OutdoorsFinland MenoMaps projektiryhmä Tapani Sarjakoski Tiina Sarjakoski Hanna-Marika Flink Pyry Kettunen Janne Kovanen Jaakko Kähkönen Mari Laakso Juha Oksanen Ulla Pyysalo Mikko Rönneberg Friederike Schwarzbach Salu Ylirisku (Aalto-TaiK) Jari-Pekka Kola (Aalto-TaiK) OutdoorsFinland

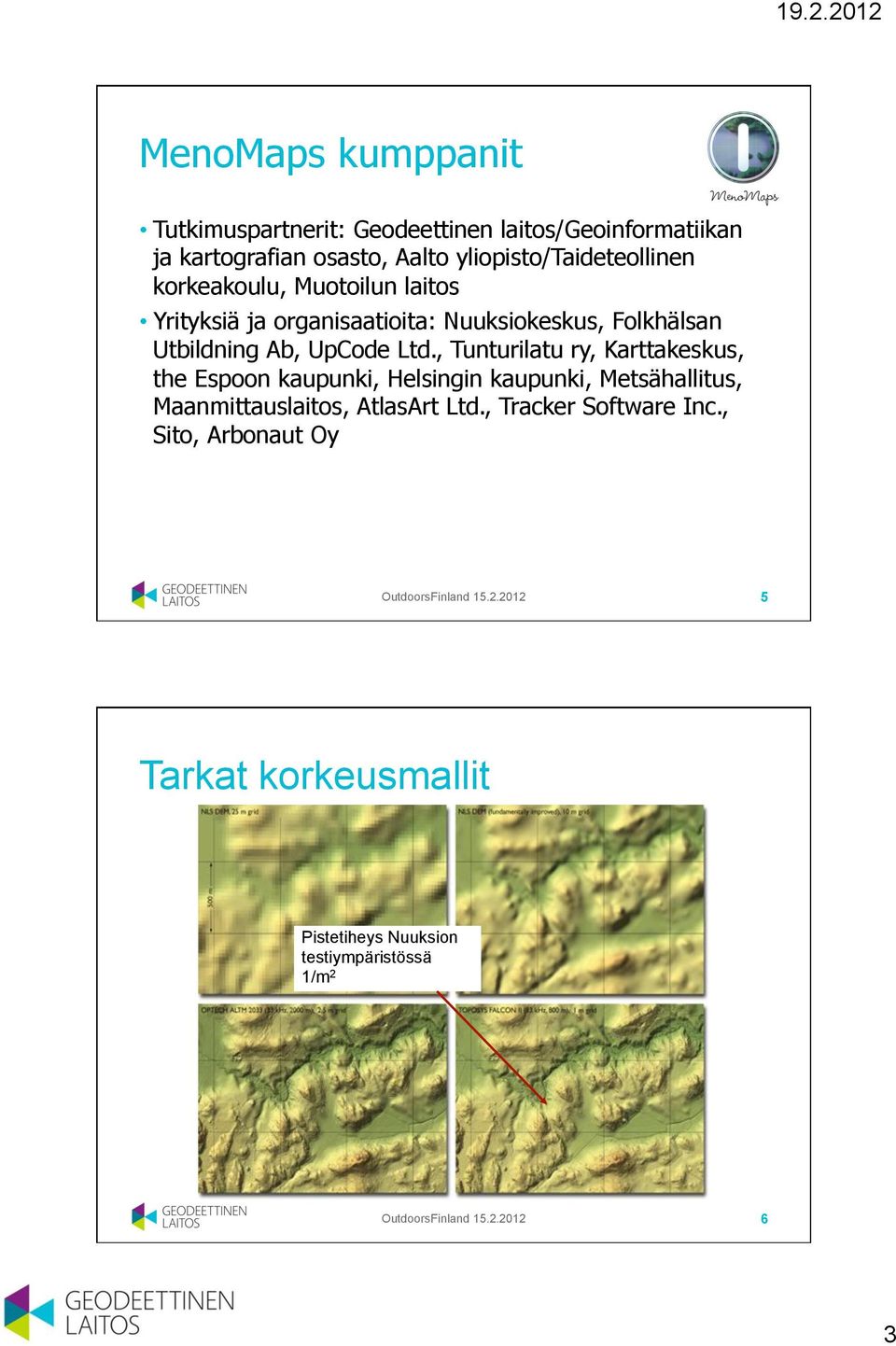

3 MenoMaps kumppanit Tutkimuspartnerit: Geodeettinen laitos/geoinformatiikan ja kartografian osasto, Aalto yliopisto/taideteollinen korkeakoulu, Muotoilun laitos Yrityksiä ja organisaatioita: Nuuksiokeskus, Folkhälsan Utbildning Ab, UpCode Ltd., Tunturilatu ry, Karttakeskus, the Espoon kaupunki, Helsingin kaupunki, Metsähallitus, Maanmittauslaitos, AtlasArt Ltd., Tracker Software Inc., Sito, Arbonaut Oy OutdoorsFinland Tarkat korkeusmallit Pistetiheys Nuuksion testiympäristössä 1/m 2 OutdoorsFinland

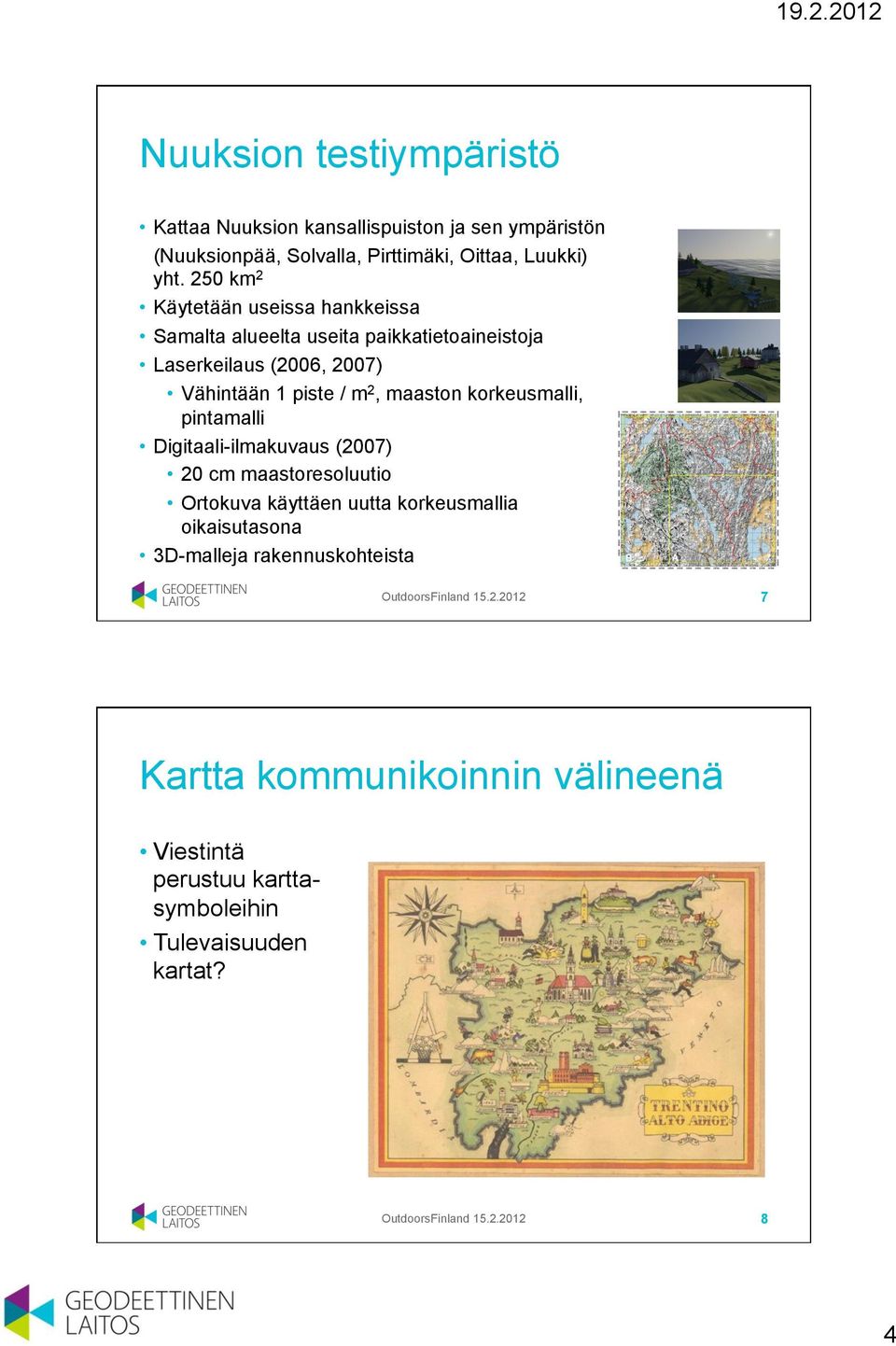

4 Nuuksion testiympäristö Kattaa Nuuksion kansallispuiston ja sen ympäristön (Nuuksionpää, Solvalla, Pirttimäki, Oittaa, Luukki) yht. 250 km 2 Käytetään useissa hankkeissa Samalta alueelta useita paikkatietoaineistoja Laserkeilaus (2006, 2007) Vähintään 1 piste / m 2, maaston korkeusmalli, pintamalli Digitaali-ilmakuvaus (2007) 20 cm maastoresoluutio Ortokuva käyttäen uutta korkeusmallia oikaisutasona 3D-malleja rakennuskohteista OutdoorsFinland Kartta kommunikoinnin välineenä Viestintä perustuu karttasymboleihin Tulevaisuuden kartat? Turin papyrus kartta 1160 ekr OutdoorsFinland

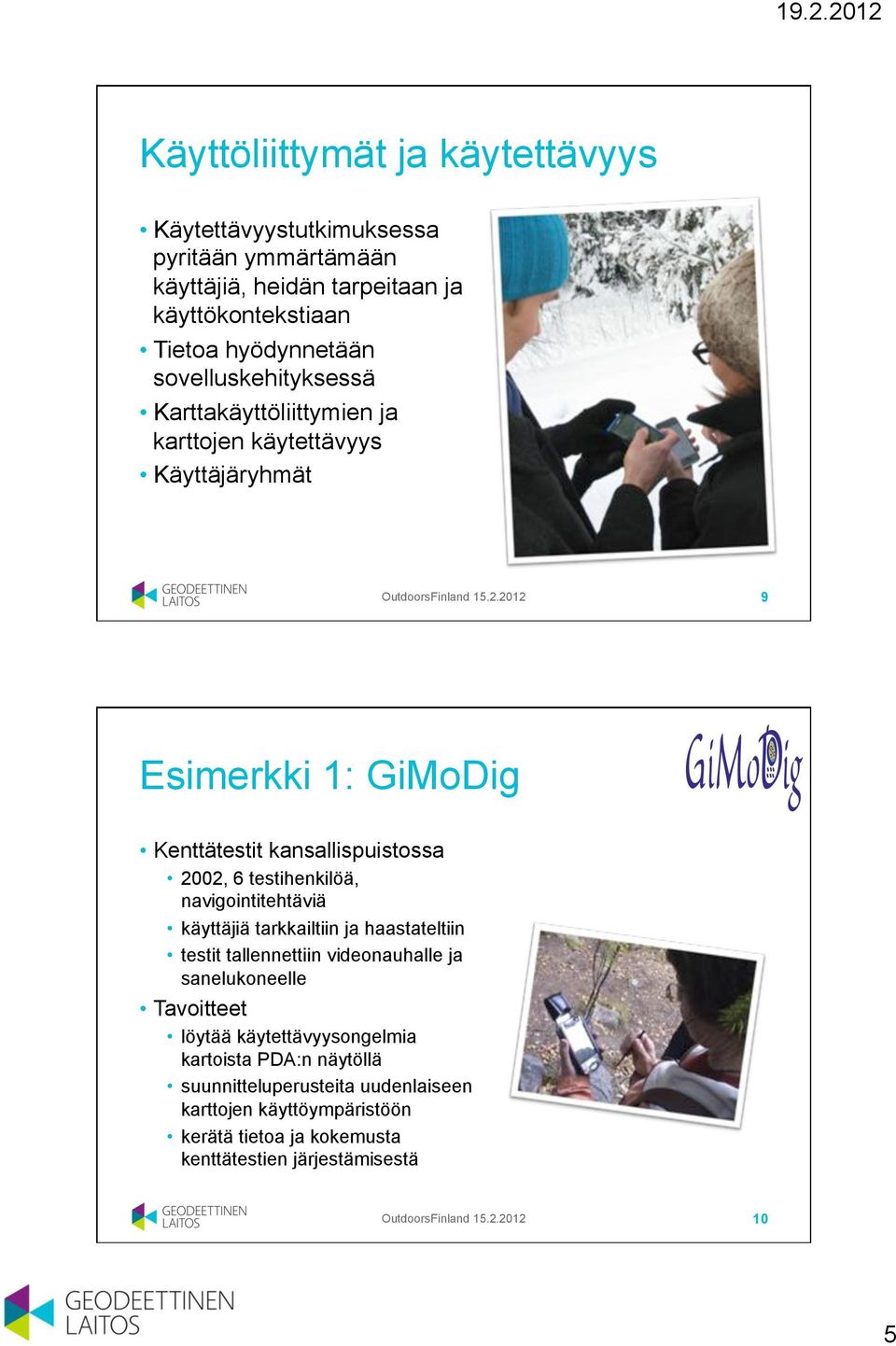

5 Käyttöliittymät ja käytettävyys Käytettävyystutkimuksessa pyritään ymmärtämään käyttäjiä, heidän tarpeitaan ja käyttökontekstiaan Tietoa hyödynnetään sovelluskehityksessä Karttakäyttöliittymien ja karttojen käytettävyys Käyttäjäryhmät OutdoorsFinland Esimerkki 1: GiMoDig Kenttätestit kansallispuistossa 2002, 6 testihenkilöä, navigointitehtäviä käyttäjiä tarkkailtiin ja haastateltiin testit tallennettiin videonauhalle ja sanelukoneelle Tavoitteet löytää käytettävyysongelmia kartoista PDA:n näytöllä suunnitteluperusteita uudenlaiseen karttojen käyttöympäristöön kerätä tietoa ja kokemusta kenttätestien järjestämisestä OutdoorsFinland

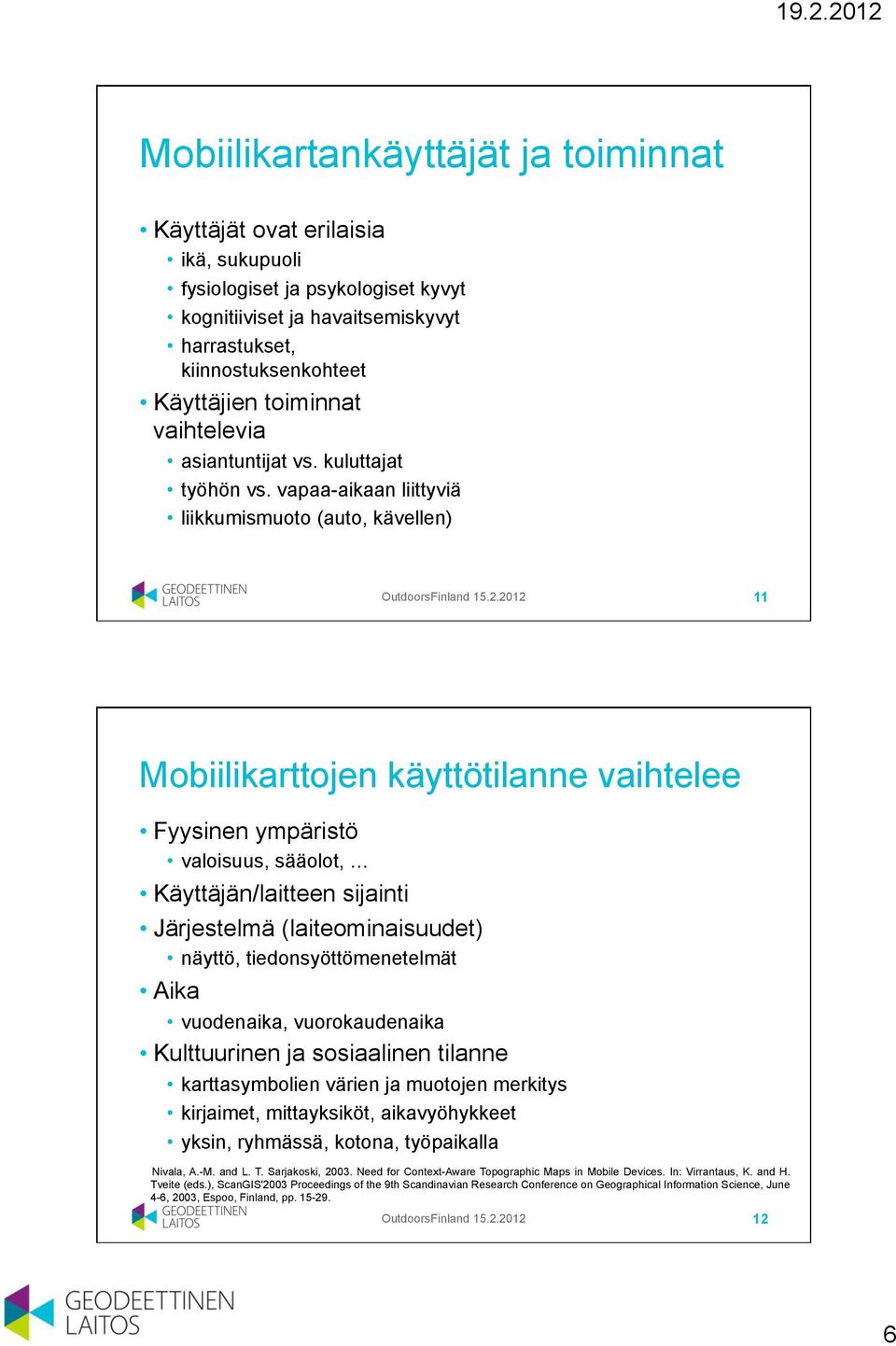

6 Mobiilikartankäyttäjät ja toiminnat Käyttäjät ovat erilaisia ikä, sukupuoli fysiologiset ja psykologiset kyvyt kognitiiviset ja havaitsemiskyvyt harrastukset, kiinnostuksenkohteet Käyttäjien toiminnat vaihtelevia asiantuntijat vs. kuluttajat työhön vs. vapaa-aikaan liittyviä liikkumismuoto (auto, kävellen) OutdoorsFinland Mobiilikarttojen käyttötilanne vaihtelee Fyysinen ympäristö valoisuus, sääolot,! Käyttäjän/laitteen sijainti Järjestelmä (laiteominaisuudet) näyttö, tiedonsyöttömenetelmät Aika vuodenaika, vuorokaudenaika Kulttuurinen ja sosiaalinen tilanne karttasymbolien värien ja muotojen merkitys kirjaimet, mittayksiköt, aikavyöhykkeet yksin, ryhmässä, kotona, työpaikalla Nivala, A.-M. and L. T. Sarjakoski, Need for Context-Aware Topographic Maps in Mobile Devices. In: Virrantaus, K. and H. Tveite (eds.), ScanGIS'2003 Proceedings of the 9th Scandinavian Research Conference on Geographical Information Science, June 4-6, 2003, Espoo, Finland, pp OutdoorsFinland

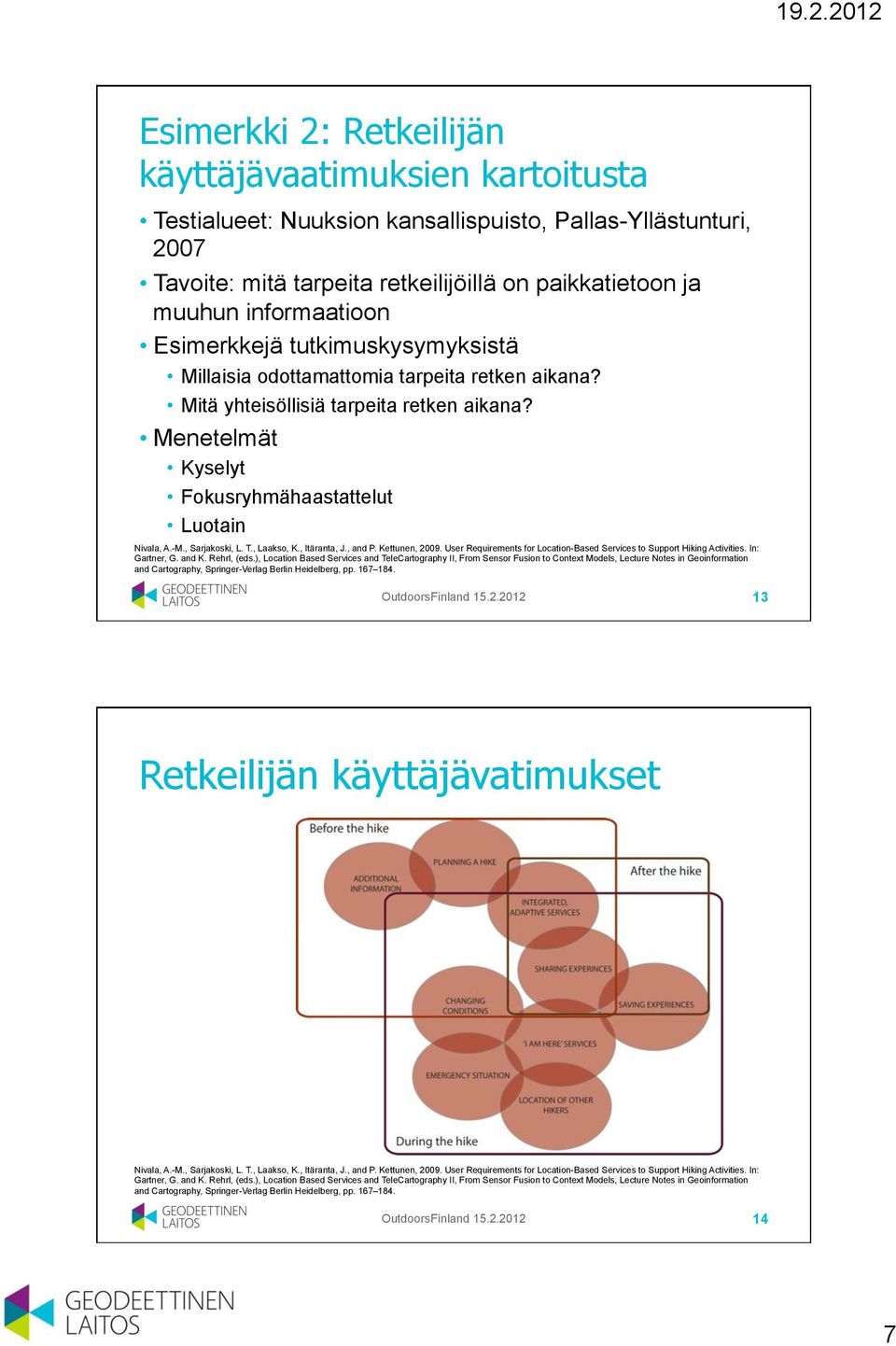

7 Esimerkki 2: Retkeilijän käyttäjävaatimuksien kartoitusta Testialueet: Nuuksion kansallispuisto, Pallas-Yllästunturi, 2007 Tavoite: mitä tarpeita retkeilijöillä on paikkatietoon ja muuhun informaatioon Esimerkkejä tutkimuskysymyksistä Millaisia odottamattomia tarpeita retken aikana? Mitä yhteisöllisiä tarpeita retken aikana? Menetelmät Kyselyt Fokusryhmähaastattelut Luotain Nivala, A.-M., Sarjakoski, L. T., Laakso, K., Itäranta, J., and P. Kettunen, User Requirements for Location-Based Services to Support Hiking Activities. In: Gartner, G. and K. Rehrl, (eds.), Location Based Services and TeleCartography II, From Sensor Fusion to Context Models, Lecture Notes in Geoinformation and Cartography, Springer-Verlag Berlin Heidelberg, pp OutdoorsFinland Retkeilijän käyttäjävatimukset Nivala, A.-M., Sarjakoski, L. T., Laakso, K., Itäranta, J., and P. Kettunen, User Requirements for Location-Based Services to Support Hiking Activities. In: Gartner, G. and K. Rehrl, (eds.), Location Based Services and TeleCartography II, From Sensor Fusion to Context Models, Lecture Notes in Geoinformation and Cartography, Springer-Verlag Berlin Heidelberg, pp OutdoorsFinland

8 Esimerkkejä käyttäjävaatimuksista 1. Tarve hätänapille 2. Teematietoa alueista (historia, geologia, flora&fauna 3. Yksityiskohtainen näkymä alueesta, esim. ilmakuvat, isomittakaavaiset kartat 4. Omien muistinpanojen liittäminen kartalle 5. Omien reittien lisääminen kartalle 6. Tietoa kaupallisista palveluista, esim. kahvilat, vuokrattavat mökit ja kanootit 7. Tietoa rauhoitusalueista, eläimet, kasvit 8. Sääennuste, metsäpalovaroitus 9. Tietoa kalastusluvista 10. Reittien vaativuustaso OutdoorsFinland MenoMaps -kanavat Mobiilikarttasovellus Webkarttasovellus Tietolähde Painetut kartat Monikosketuskarttasovellus 3D-pienoismalli OutdoorsFinland

9 On-line vuorovaikutuskanavat Off-line julkaisukanavat Linkitetään UpCode datamatriisilla Kerätään ja täydennetään käyttäen yhteisöllisiä menetelmiä Internet-pohjainen yhteiskäyttöisyysväylä - OGC-rajapinnat (WMS,WFS,!) - välistys standardit (XML, GML, KML,...) Korkearesoluutioiset referenssipaikkatiedot Lisäarvo POI ym. sisältö Multimedia 2D/3Dpiirteet Ortokuvat Korkeusmalli OutdoorsFinland Nuuksion luontokeskuksessa keväällä 2013 OutdoorsFinland

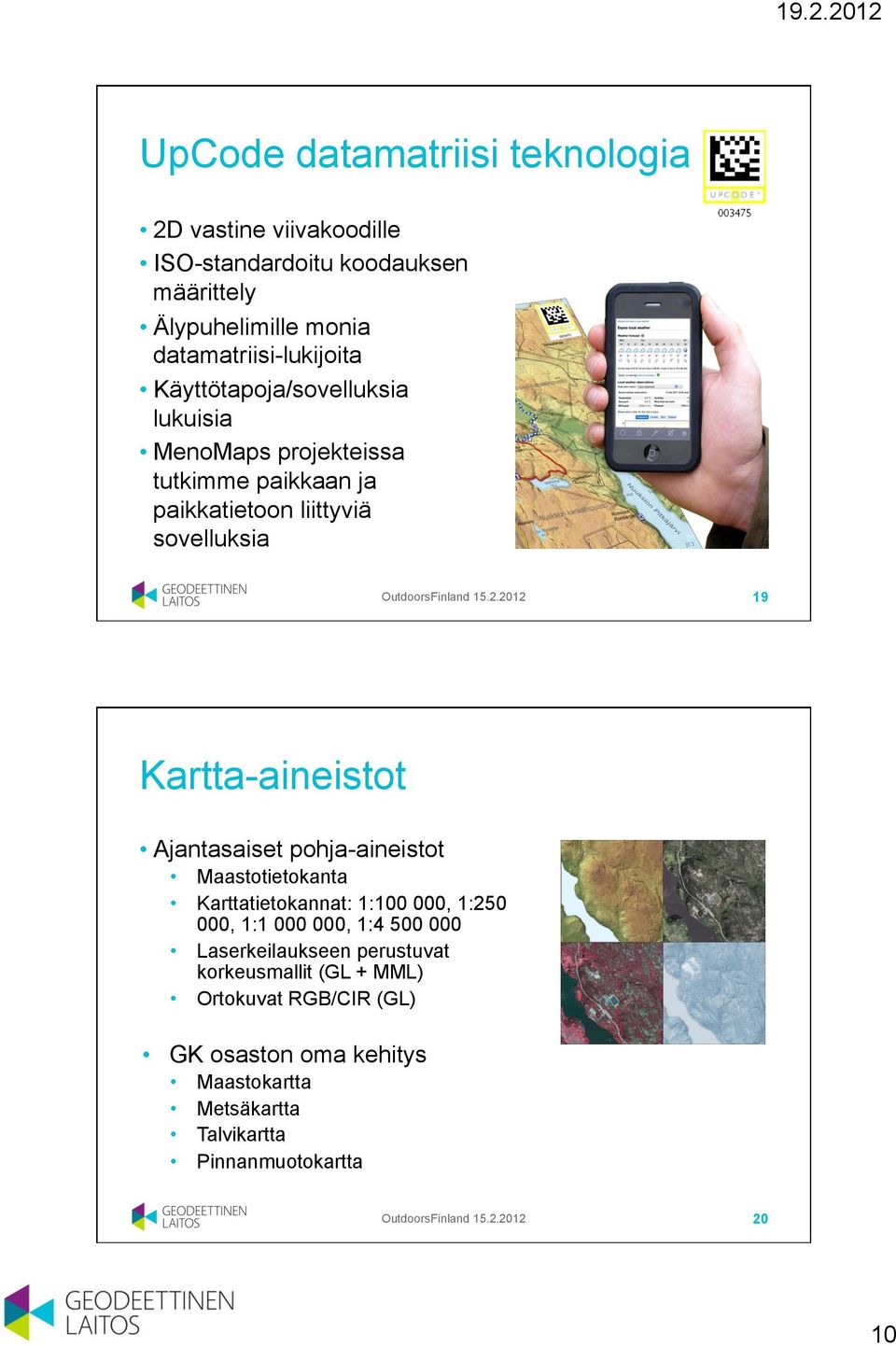

10 UpCode datamatriisi teknologia 2D vastine viivakoodille ISO-standardoitu koodauksen määrittely Älypuhelimille monia datamatriisi-lukijoita Käyttötapoja/sovelluksia lukuisia MenoMaps projekteissa tutkimme paikkaan ja paikkatietoon liittyviä sovelluksia OutdoorsFinland Kartta-aineistot Ajantasaiset pohja-aineistot Maastotietokanta Karttatietokannat: 1: , 1: , 1: , 1: Laserkeilaukseen perustuvat korkeusmallit (GL + MML) Ortokuvat RGB/CIR (GL) GK osaston oma kehitys Maastokartta Metsäkartta Talvikartta Pinnanmuotokartta OutdoorsFinland

11 MenoMaps: uudenlaiset kartat webkarttapalvelun välityksellä OutdoorsFinland OutdoorsFinland

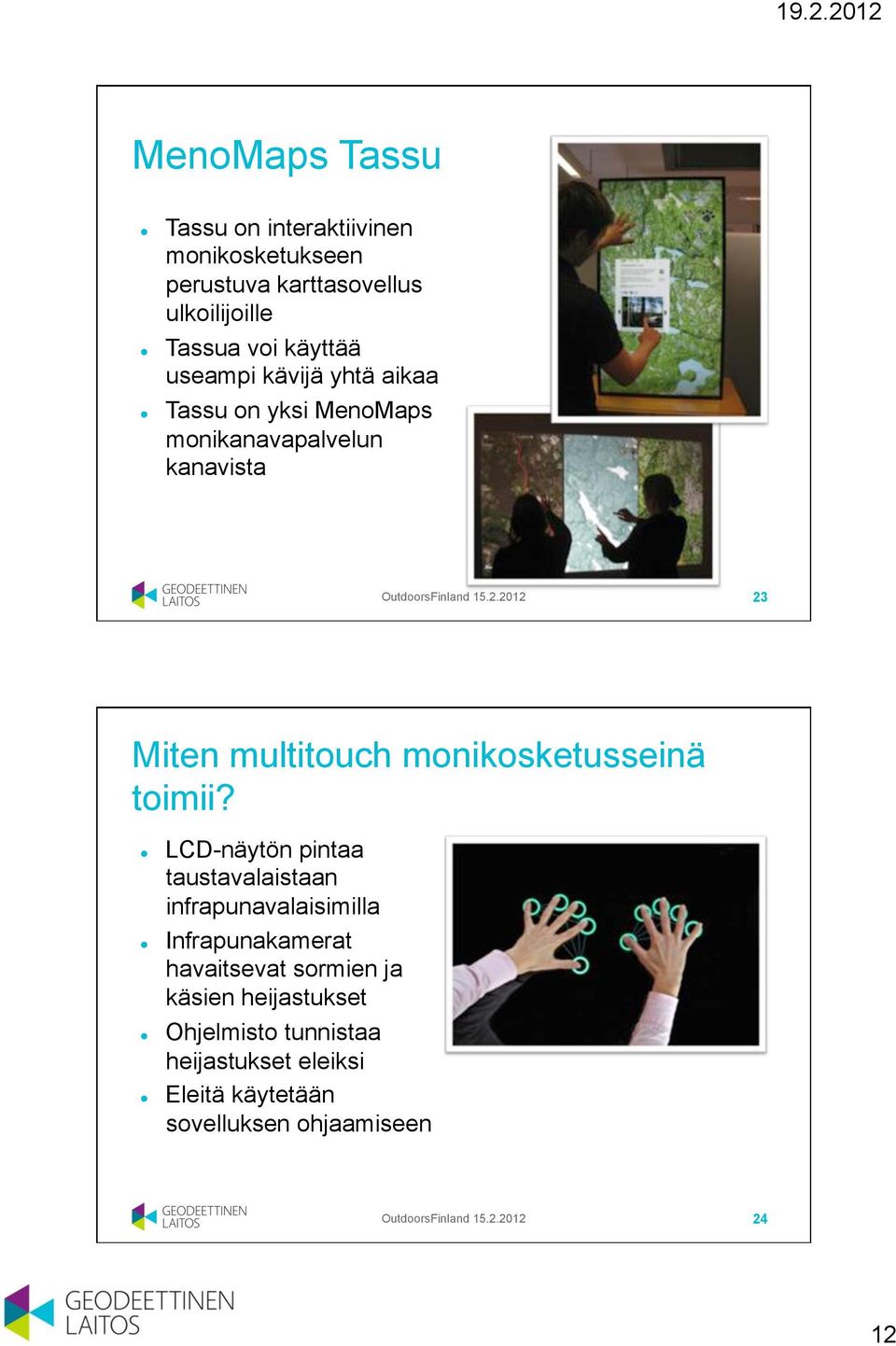

12 MenoMaps Tassu! Tassu on interaktiivinen monikosketukseen perustuva karttasovellus ulkoilijoille! Tassua voi käyttää useampi kävijä yhtä aikaa! Tassu on yksi MenoMaps monikanavapalvelun kanavista OutdoorsFinland Miten multitouch monikosketusseinä toimii?! LCD-näytön pintaa taustavalaistaan infrapunavalaisimilla! Infrapunakamerat havaitsevat sormien ja käsien heijastukset! Ohjelmisto tunnistaa heijastukset eleiksi! Eleitä käytetään sovelluksen ohjaamiseen OutdoorsFinland

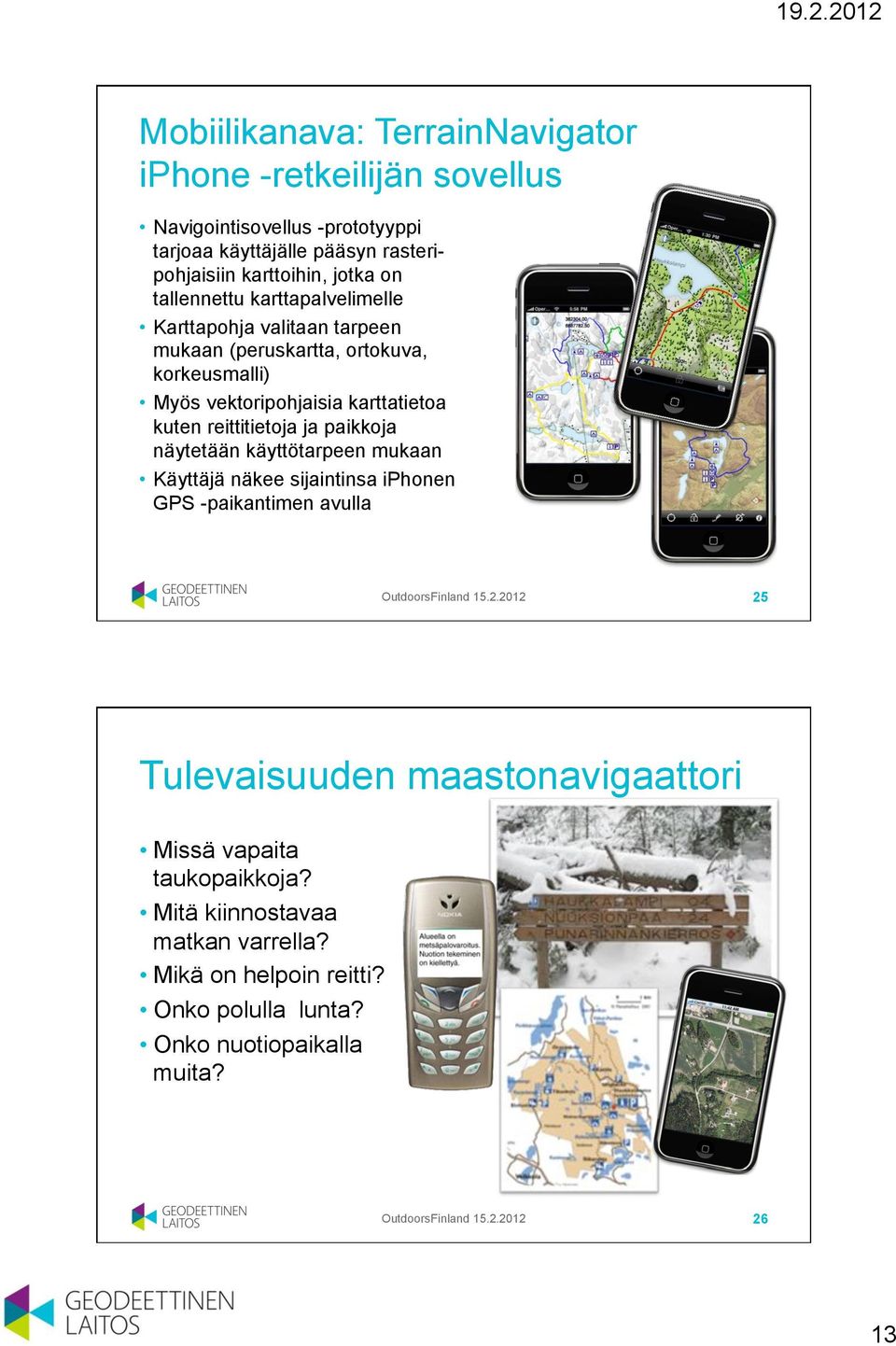

13 Mobiilikanava: TerrainNavigator iphone -retkeilijän sovellus Navigointisovellus -prototyyppi tarjoaa käyttäjälle pääsyn rasteripohjaisiin karttoihin, jotka on tallennettu karttapalvelimelle Karttapohja valitaan tarpeen mukaan (peruskartta, ortokuva, korkeusmalli) Myös vektoripohjaisia karttatietoa kuten reittitietoja ja paikkoja näytetään käyttötarpeen mukaan Käyttäjä näkee sijaintinsa iphonen GPS -paikantimen avulla OutdoorsFinland Tulevaisuuden maastonavigaattori Missä vapaita taukopaikkoja? Mitä kiinnostavaa matkan varrella? Mikä on helpoin reitti? Onko polulla lunta? Onko nuotiopaikalla muita? OutdoorsFinland

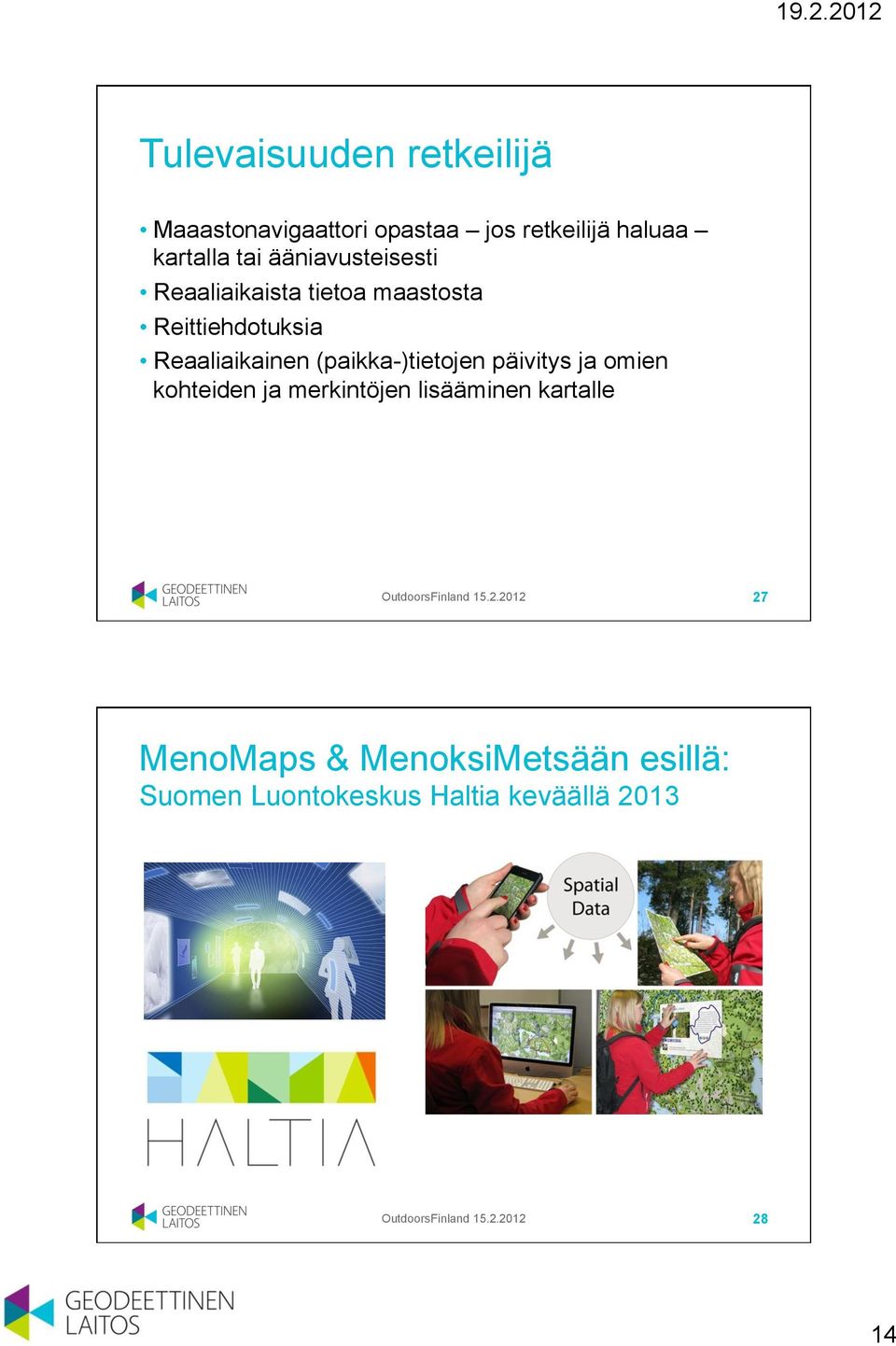

14 Tulevaisuuden retkeilijä Maaastonavigaattori opastaa jos retkeilijä haluaa kartalla tai ääniavusteisesti Reaaliaikaista tietoa maastosta Reittiehdotuksia Reaaliaikainen (paikka-)tietojen päivitys ja omien kohteiden ja merkintöjen lisääminen kartalle OutdoorsFinland MenoMaps & MenoksiMetsään esillä: Suomen Luontokeskus Haltia keväällä 2013 OutdoorsFinland

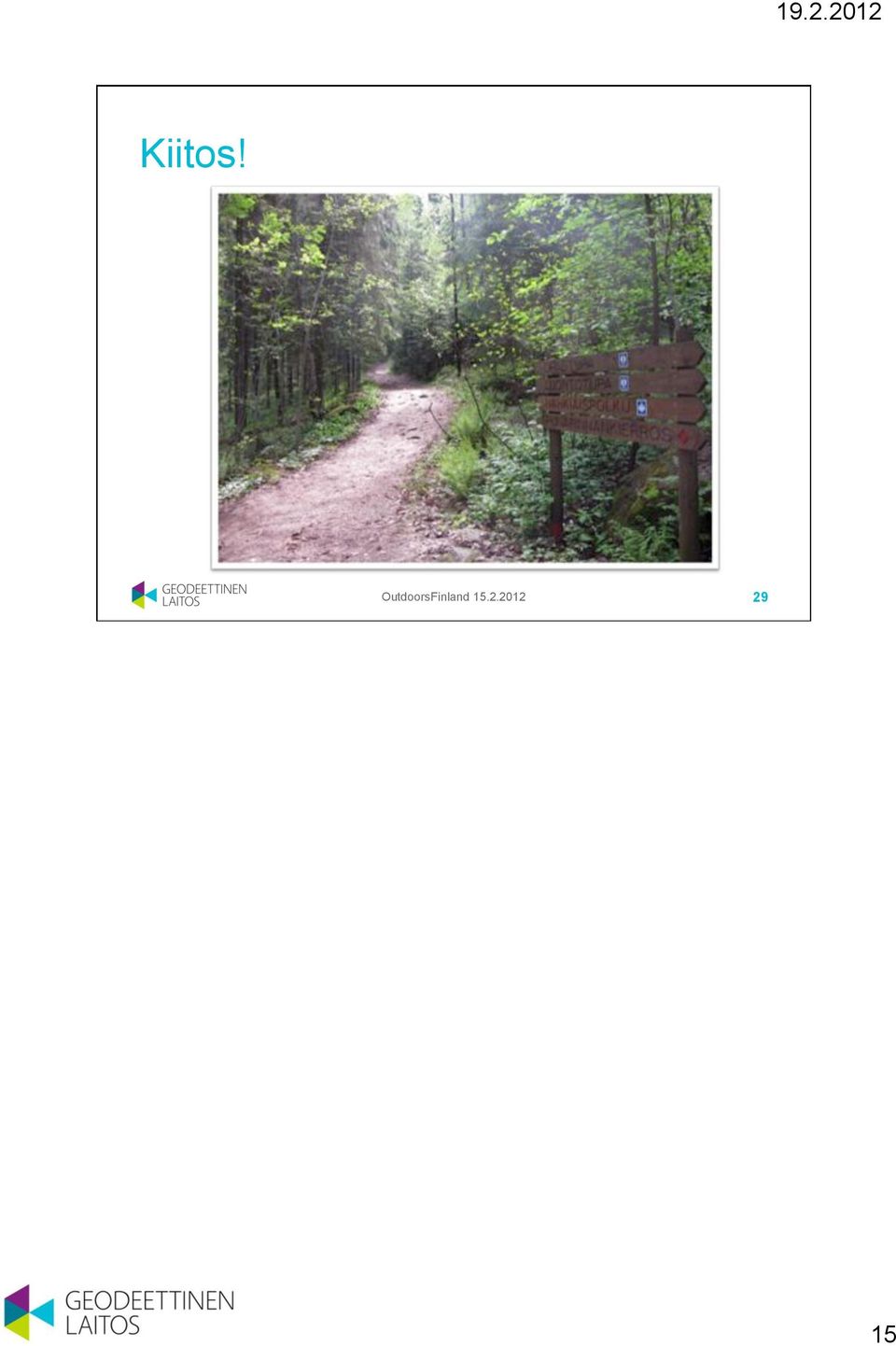

15 Kiitos! OutdoorsFinland
