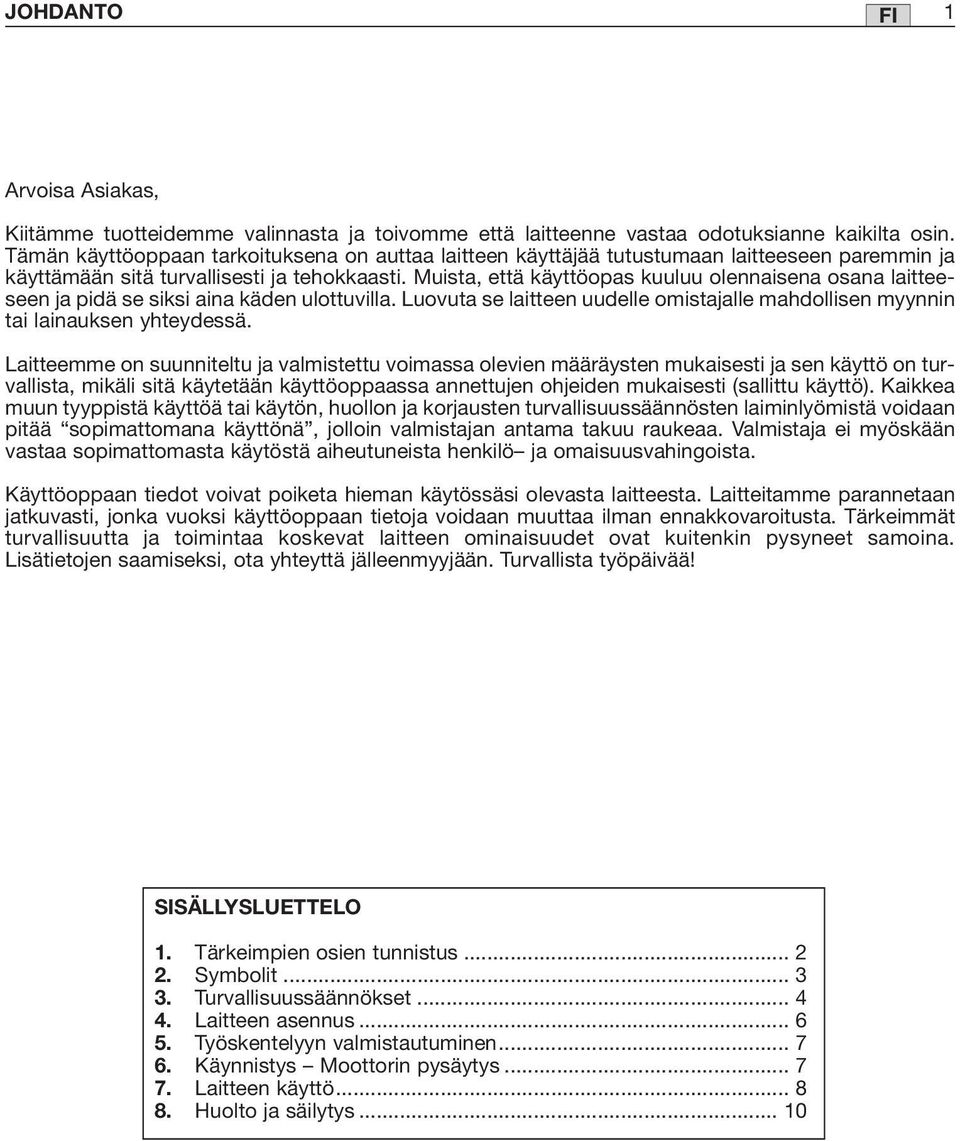

1 JOHDANTO FI 1 Arvoisa Asiakas, Kiitämme tuotteidemme valinnasta ja toivomme että laitteenne vastaa odotuksianne kaikilta osin. Tämän käyttöoppaan tarkoituksena on auttaa laitteen käyttäjää tutustumaan laitteeseen paremmin ja käyttämään sitä turvallisesti ja tehokkaasti. Muista, että käyttöopas kuuluu olennaisena osana laitteeseen ja pidä se siksi aina käden ulottuvilla. Luovuta se laitteen uudelle omistajalle mahdollisen myynnin tai lainauksen yhteydessä. Laitteemme on suunniteltu ja valmistettu voimassa olevien määräysten mukaisesti ja sen käyttö on turvallista, mikäli sitä käytetään käyttöoppaassa annettujen ohjeiden mukaisesti (sallittu käyttö). Kaikkea muun tyyppistä käyttöä tai käytön, huollon ja korjausten turvallisuussäännösten laiminlyömistä voidaan pitää sopimattomana käyttönä, jolloin valmistajan antama takuu raukeaa. Valmistaja ei myöskään vastaa sopimattomasta käytöstä aiheutuneista henkilö ja omaisuusvahingoista. Käyttöoppaan tiedot voivat poiketa hieman käytössäsi olevasta laitteesta. Laitteitamme parannetaan jatkuvasti, jonka vuoksi käyttöoppaan tietoja voidaan muuttaa ilman ennakkovaroitusta. Tärkeimmät turvallisuutta ja toimintaa koskevat laitteen ominaisuudet ovat kuitenkin pysyneet samoina. Lisätietojen saamiseksi, ota yhteyttä jälleenmyyjään. Turvallista työpäivää! SISÄLLYSLUETTELO 1. Tärkeimpien osien tunnistus Symbolit Turvallisuussäännökset Laitteen asennus Työskentelyyn valmistautuminen Käynnistys Moottorin pysäytys Laitteen käyttö Huolto ja säilytys... 10

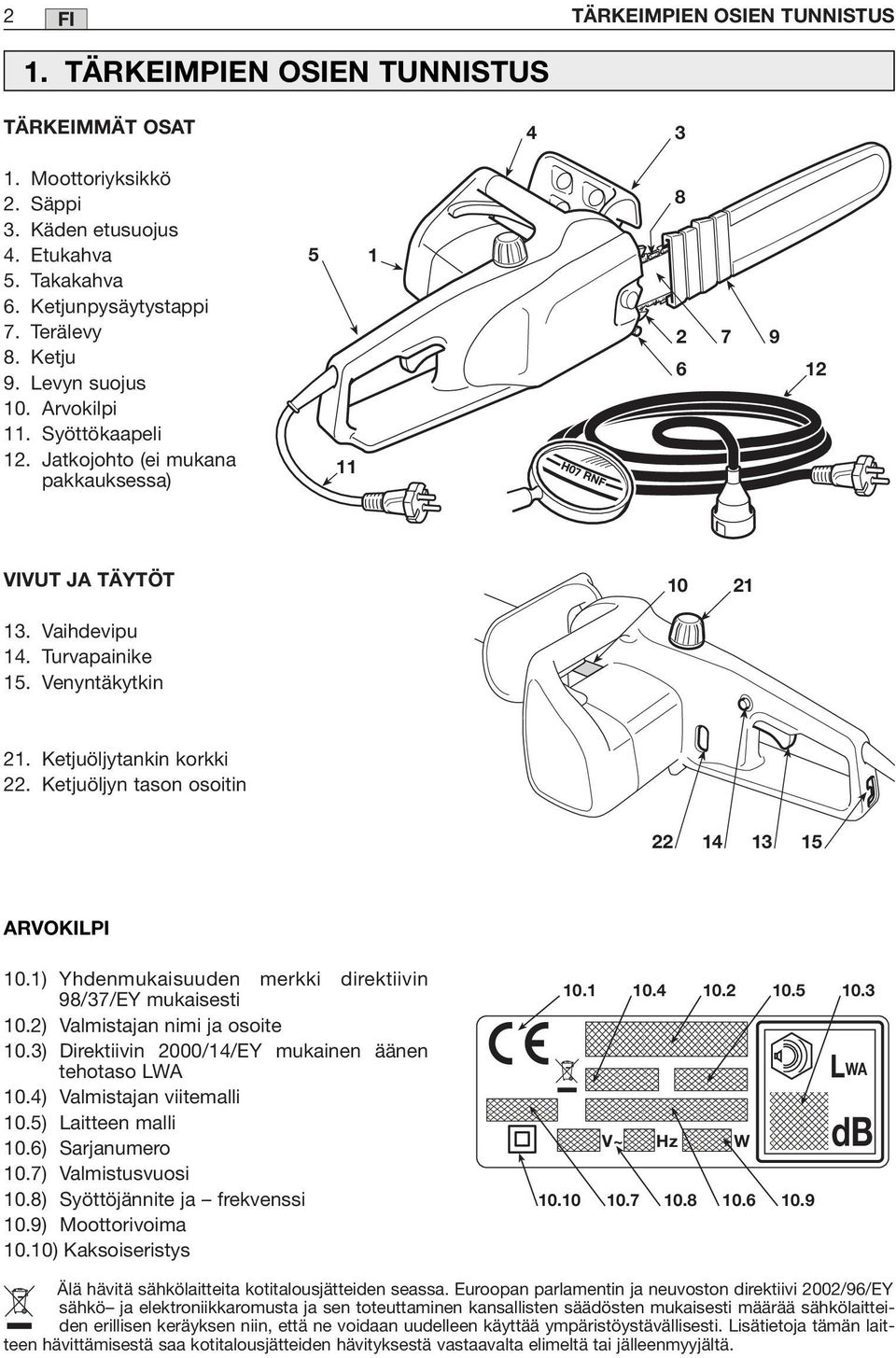

2 2 FI TÄRKEIMPIEN OSIEN TUNNISTUS 1. TÄRKEIMPIEN OSIEN TUNNISTUS TÄRKEIMMÄT OSAT Moottoriyksikkö 2. Säppi 3. Käden etusuojus 4. Etukahva 5. Takakahva 6. Ketjunpysäytystappi 7. Terälevy 8. Ketju 9. Levyn suojus 10. Arvokilpi 11. Syöttökaapeli 12. Jatkojohto (ei mukana pakkauksessa) VIVUT JA TÄYTÖT Vaihdevipu 14. Turvapainike 15. Venyntäkytkin 21. Ketjuöljytankin korkki 22. Ketjuöljyn tason osoitin ARVOKILPI 10.1) Yhdenmukaisuuden merkki direktiivin 98/37/EY mukaisesti 10.2) Valmistajan nimi ja osoite 10.3) Direktiivin 2000/14/EY mukainen äänen tehotaso LWA 10.4) Valmistajan viitemalli 10.5) Laitteen malli 10.6) Sarjanumero 10.7) Valmistusvuosi 10.8) Syöttöjännite ja frekvenssi 10.9) Moottorivoima 10.10) Kaksoiseristys LWA V~ Hz W db Älä hävitä sähkölaitteita kotitalousjätteiden seassa. Euroopan parlamentin ja neuvoston direktiivi 2002/96/EY sähkö ja elektroniikkaromusta ja sen toteuttaminen kansallisten säädösten mukaisesti määrää sähkölaitteiden erillisen keräyksen niin, että ne voidaan uudelleen käyttää ympäristöystävällisesti. Lisätietoja tämän laitteen hävittämisestä saa kotitalousjätteiden hävityksestä vastaavalta elimeltä tai jälleenmyyjältä.

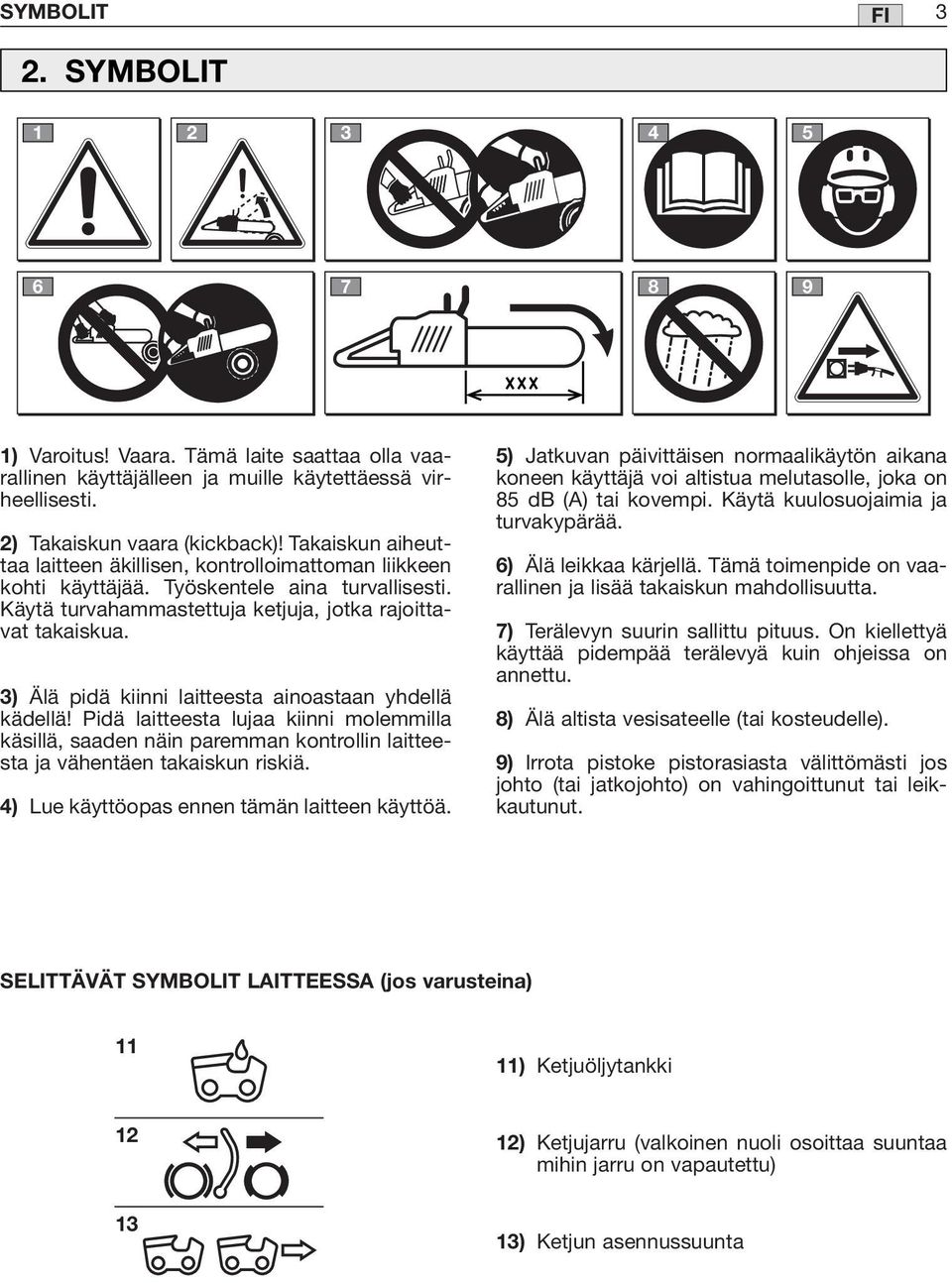

3 SYMBOLIT FI 3 2. SYMBOLIT ) Varoitus! Vaara. Tämä laite saattaa olla vaarallinen käyttäjälleen ja muille käytettäessä virheellisesti. 2) Takaiskun vaara (kickback)! Takaiskun aiheuttaa laitteen äkillisen, kontrolloimattoman liikkeen kohti käyttäjää. Työskentele aina turvallisesti. Käytä turvahammastettuja ketjuja, jotka rajoittavat takaiskua. 3) Älä pidä kiinni laitteesta ainoastaan yhdellä kädellä! Pidä laitteesta lujaa kiinni molemmilla käsillä, saaden näin paremman kontrollin laitteesta ja vähentäen takaiskun riskiä. 4) Lue käyttöopas ennen tämän laitteen käyttöä. 5) Jatkuvan päivittäisen normaalikäytön aikana koneen käyttäjä voi altistua melutasolle, joka on 85 db (A) tai kovempi. Käytä kuulosuojaimia ja turvakypärää. 6) Älä leikkaa kärjellä. Tämä toimenpide on vaarallinen ja lisää takaiskun mahdollisuutta. 7) Terälevyn suurin sallittu pituus. On kiellettyä käyttää pidempää terälevyä kuin ohjeissa on annettu. 8) Älä altista vesisateelle (tai kosteudelle). 9) Irrota pistoke pistorasiasta välittömästi jos johto (tai jatkojohto) on vahingoittunut tai leikkautunut. SELITTÄVÄT SYMBOLIT LAITTEESSA (jos varusteina) 11 11) Ketjuöljytankki ) Ketjujarru (valkoinen nuoli osoittaa suuntaa mihin jarru on vapautettu) 13) Ketjun asennussuunta

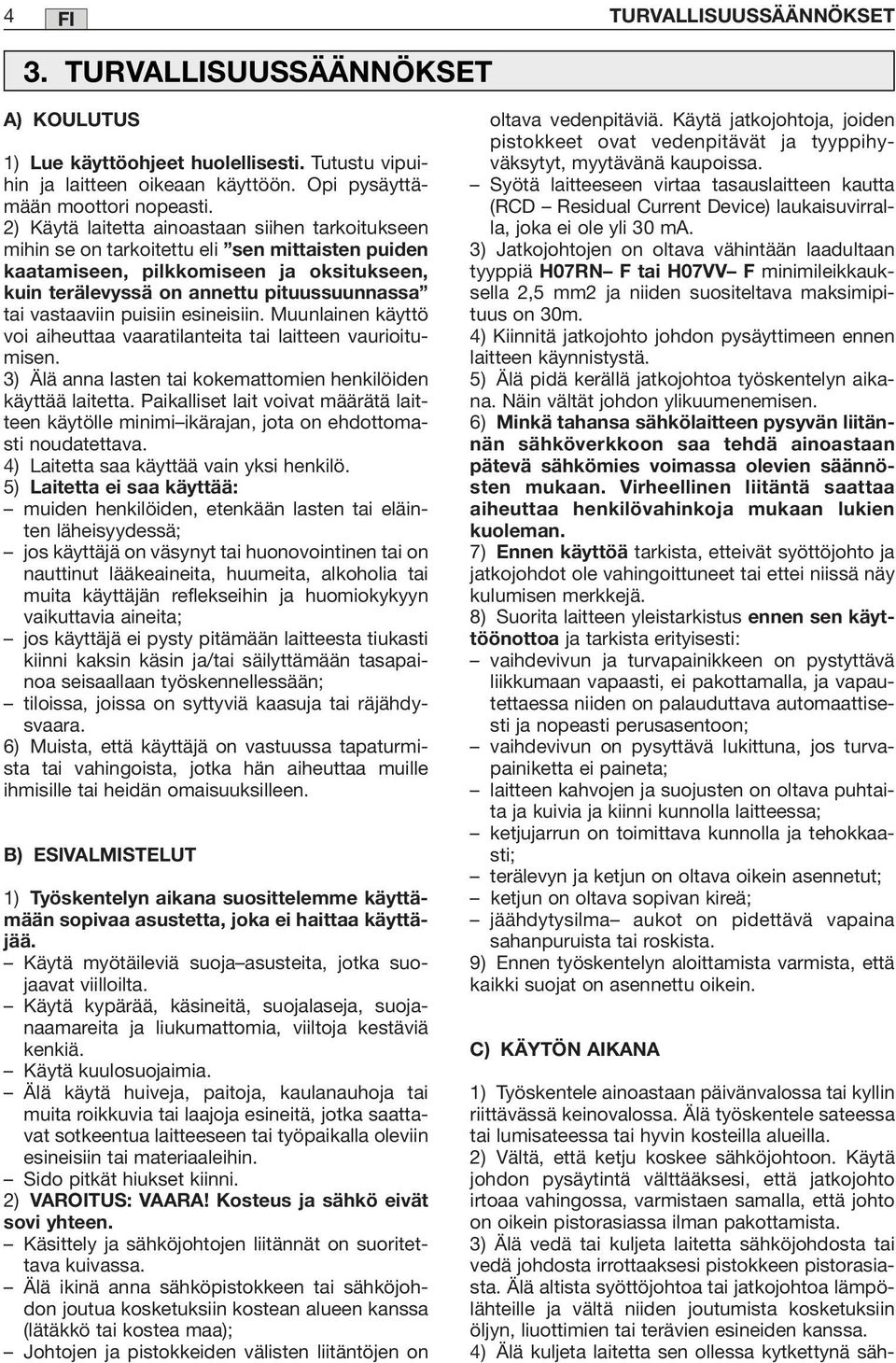

4 4 FI TURVALLISUUSSÄÄNNÖKSET 3. TURVALLISUUSSÄÄNNÖKSET A) KOULUTUS 1) Lue käyttöohjeet huolellisesti. Tutustu vipuihin ja laitteen oikeaan käyttöön. Opi pysäyttämään moottori nopeasti. 2) Käytä laitetta ainoastaan siihen tarkoitukseen mihin se on tarkoitettu eli sen mittaisten puiden kaatamiseen, pilkkomiseen ja oksitukseen, kuin terälevyssä on annettu pituussuunnassa tai vastaaviin puisiin esineisiin. Muunlainen käyttö voi aiheuttaa vaaratilanteita tai laitteen vaurioitumisen. 3) Älä anna lasten tai kokemattomien henkilöiden käyttää laitetta. Paikalliset lait voivat määrätä laitteen käytölle minimi ikärajan, jota on ehdottomasti noudatettava. 4) Laitetta saa käyttää vain yksi henkilö. 5) Laitetta ei saa käyttää: muiden henkilöiden, etenkään lasten tai eläinten läheisyydessä; jos käyttäjä on väsynyt tai huonovointinen tai on nauttinut lääkeaineita, huumeita, alkoholia tai muita käyttäjän reflekseihin ja huomiokykyyn vaikuttavia aineita; jos käyttäjä ei pysty pitämään laitteesta tiukasti kiinni kaksin käsin ja/tai säilyttämään tasapainoa seisaallaan työskennellessään; tiloissa, joissa on syttyviä kaasuja tai räjähdysvaara. 6) Muista, että käyttäjä on vastuussa tapaturmista tai vahingoista, jotka hän aiheuttaa muille ihmisille tai heidän omaisuuksilleen. B) ESIVALMISTELUT 1) Työskentelyn aikana suosittelemme käyttämään sopivaa asustetta, joka ei haittaa käyttäjää. Käytä myötäileviä suoja asusteita, jotka suojaavat viilloilta. Käytä kypärää, käsineitä, suojalaseja, suojanaamareita ja liukumattomia, viiltoja kestäviä kenkiä. Käytä kuulosuojaimia. Älä käytä huiveja, paitoja, kaulanauhoja tai muita roikkuvia tai laajoja esineitä, jotka saattavat sotkeentua laitteeseen tai työpaikalla oleviin esineisiin tai materiaaleihin. Sido pitkät hiukset kiinni. 2) VAROITUS: VAARA! Kosteus ja sähkö eivät sovi yhteen. Käsittely ja sähköjohtojen liitännät on suoritettava kuivassa. Älä ikinä anna sähköpistokkeen tai sähköjohdon joutua kosketuksiin kostean alueen kanssa (lätäkkö tai kostea maa); Johtojen ja pistokkeiden välisten liitäntöjen on oltava vedenpitäviä. Käytä jatkojohtoja, joiden pistokkeet ovat vedenpitävät ja tyyppihyväksytyt, myytävänä kaupoissa. Syötä laitteeseen virtaa tasauslaitteen kautta (RCD Residual Current Device) laukaisuvirralla, joka ei ole yli 30 ma. 3) Jatkojohtojen on oltava vähintään laadultaan tyyppiä H07RN F tai H07VV F minimileikkauksella 2,5 mm2 ja niiden suositeltava maksimipituus on 30m. 4) Kiinnitä jatkojohto johdon pysäyttimeen ennen laitteen käynnistystä. 5) Älä pidä kerällä jatkojohtoa työskentelyn aikana. Näin vältät johdon ylikuumenemisen. 6) Minkä tahansa sähkölaitteen pysyvän liitännän sähköverkkoon saa tehdä ainoastaan pätevä sähkömies voimassa olevien säännösten mukaan. Virheellinen liitäntä saattaa aiheuttaa henkilövahinkoja mukaan lukien kuoleman. 7) Ennen käyttöä tarkista, etteivät syöttöjohto ja jatkojohdot ole vahingoittuneet tai ettei niissä näy kulumisen merkkejä. 8) Suorita laitteen yleistarkistus ennen sen käyttöönottoa ja tarkista erityisesti: vaihdevivun ja turvapainikkeen on pystyttävä liikkumaan vapaasti, ei pakottamalla, ja vapautettaessa niiden on palauduttava automaattisesti ja nopeasti perusasentoon; vaihdevivun on pysyttävä lukittuna, jos turvapainiketta ei paineta; laitteen kahvojen ja suojusten on oltava puhtaita ja kuivia ja kiinni kunnolla laitteessa; ketjujarrun on toimittava kunnolla ja tehokkaasti; terälevyn ja ketjun on oltava oikein asennetut; ketjun on oltava sopivan kireä; jäähdytysilma aukot on pidettävä vapaina sahanpuruista tai roskista. 9) Ennen työskentelyn aloittamista varmista, että kaikki suojat on asennettu oikein. C) KÄYTÖN AIKANA 1) Työskentele ainoastaan päivänvalossa tai kyllin riittävässä keinovalossa. Älä työskentele sateessa tai lumisateessa tai hyvin kosteilla alueilla. 2) Vältä, että ketju koskee sähköjohtoon. Käytä johdon pysäytintä välttääksesi, että jatkojohto irtoaa vahingossa, varmistaen samalla, että johto on oikein pistorasiassa ilman pakottamista. 3) Älä vedä tai kuljeta laitetta sähköjohdosta tai vedä johdosta irrottaaksesi pistokkeen pistorasiasta. Älä altista syöttöjohtoa tai jatkojohtoa lämpölähteille ja vältä niiden joutumista kosketuksiin öljyn, liuottimien tai terävien esineiden kanssa. 4) Älä kuljeta laitetta sen ollessa kytkettynä säh-

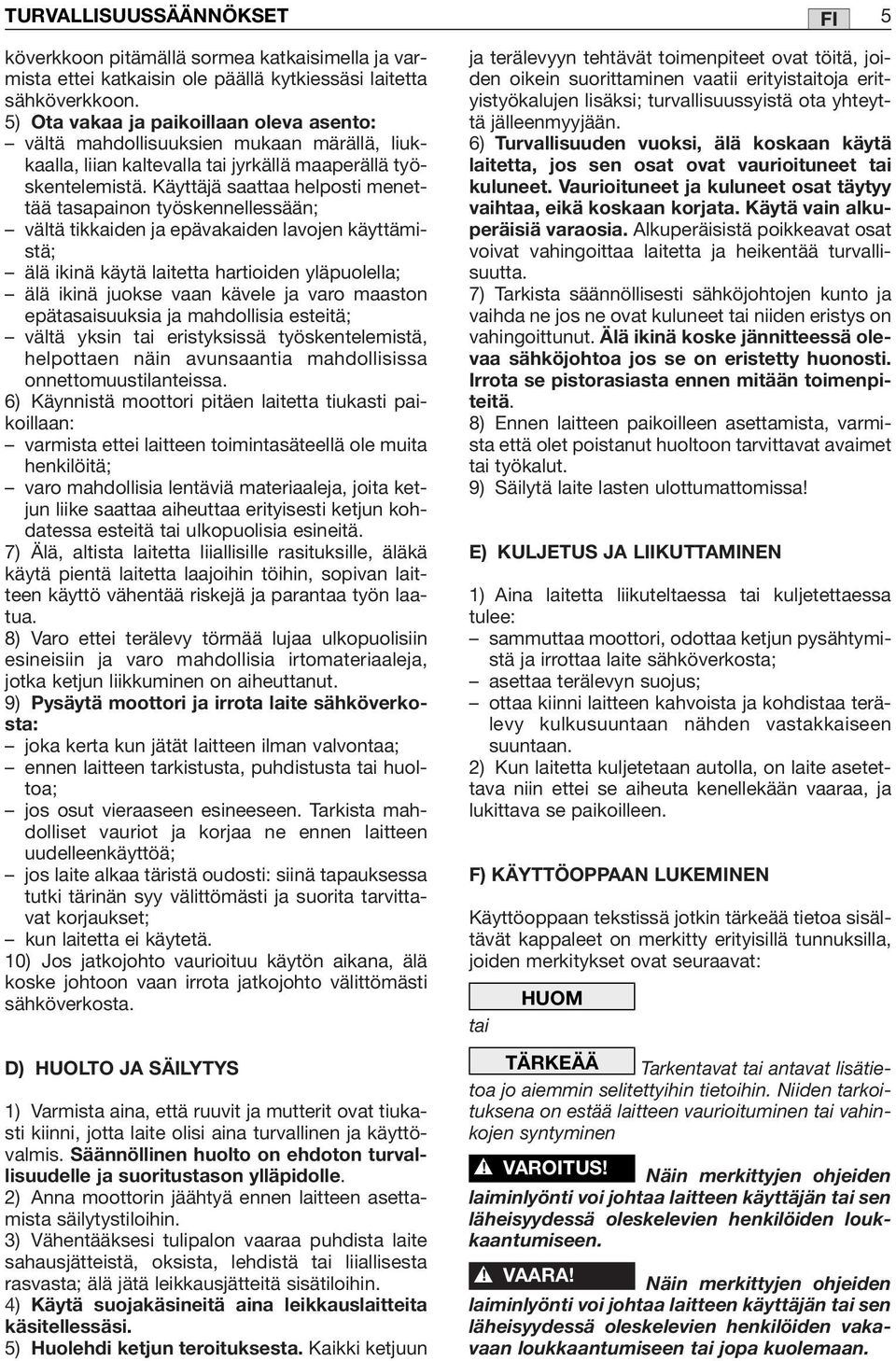

5 TURVALLISUUSSÄÄNNÖKSET 5 FI köverkkoon pitämällä sormea katkaisimella ja varmista ettei katkaisin ole päällä kytkiessäsi laitetta sähköverkkoon. 5) Ota vakaa ja paikoillaan oleva asento: vältä mahdollisuuksien mukaan märällä, liukkaalla, liian kaltevalla tai jyrkällä maaperällä työskentelemistä. Käyttäjä saattaa helposti menettää tasapainon työskennellessään; vältä tikkaiden ja epävakaiden lavojen käyttämistä; älä ikinä käytä laitetta hartioiden yläpuolella; älä ikinä juokse vaan kävele ja varo maaston epätasaisuuksia ja mahdollisia esteitä; vältä yksin tai eristyksissä työskentelemistä, helpottaen näin avunsaantia mahdollisissa onnettomuustilanteissa. 6) Käynnistä moottori pitäen laitetta tiukasti paikoillaan: varmista ettei laitteen toimintasäteellä ole muita henkilöitä; varo mahdollisia lentäviä materiaaleja, joita ketjun liike saattaa aiheuttaa erityisesti ketjun kohdatessa esteitä tai ulkopuolisia esineitä. 7) Älä, altista laitetta liiallisille rasituksille, äläkä käytä pientä laitetta laajoihin töihin, sopivan laitteen käyttö vähentää riskejä ja parantaa työn laatua. 8) Varo ettei terälevy törmää lujaa ulkopuolisiin esineisiin ja varo mahdollisia irtomateriaaleja, jotka ketjun liikkuminen on aiheuttanut. 9) Pysäytä moottori ja irrota laite sähköverkosta: joka kerta kun jätät laitteen ilman valvontaa; ennen laitteen tarkistusta, puhdistusta tai huoltoa; jos osut vieraaseen esineeseen. Tarkista mahdolliset vauriot ja korjaa ne ennen laitteen uudelleenkäyttöä; jos laite alkaa täristä oudosti: siinä tapauksessa tutki tärinän syy välittömästi ja suorita tarvittavat korjaukset; kun laitetta ei käytetä. 10) Jos jatkojohto vaurioituu käytön aikana, älä koske johtoon vaan irrota jatkojohto välittömästi sähköverkosta. D) HUOLTO JA SÄILYTYS 1) Varmista aina, että ruuvit ja mutterit ovat tiukasti kiinni, jotta laite olisi aina turvallinen ja käyttövalmis. Säännöllinen huolto on ehdoton turvallisuudelle ja suoritustason ylläpidolle. 2) Anna moottorin jäähtyä ennen laitteen asettamista säilytystiloihin. 3) Vähentääksesi tulipalon vaaraa puhdista laite sahausjätteistä, oksista, lehdistä tai liiallisesta rasvasta; älä jätä leikkausjätteitä sisätiloihin. 4) Käytä suojakäsineitä aina leikkauslaitteita käsitellessäsi. 5) Huolehdi ketjun teroituksesta. Kaikki ketjuun ja terälevyyn tehtävät toimenpiteet ovat töitä, joiden oikein suorittaminen vaatii erityistaitoja erityistyökalujen lisäksi; turvallisuussyistä ota yhteyttä jälleenmyyjään. 6) Turvallisuuden vuoksi, älä koskaan käytä laitetta, jos sen osat ovat vaurioituneet tai kuluneet. Vaurioituneet ja kuluneet osat täytyy vaihtaa, eikä koskaan korjata. Käytä vain alkuperäisiä varaosia. Alkuperäisistä poikkeavat osat voivat vahingoittaa laitetta ja heikentää turvallisuutta. 7) Tarkista säännöllisesti sähköjohtojen kunto ja vaihda ne jos ne ovat kuluneet tai niiden eristys on vahingoittunut. Älä ikinä koske jännitteessä olevaa sähköjohtoa jos se on eristetty huonosti. Irrota se pistorasiasta ennen mitään toimenpiteitä. 8) Ennen laitteen paikoilleen asettamista, varmista että olet poistanut huoltoon tarvittavat avaimet tai työkalut. 9) Säilytä laite lasten ulottumattomissa! E) KULJETUS JA LIIKUTTAMINEN 1) Aina laitetta liikuteltaessa tai kuljetettaessa tulee: sammuttaa moottori, odottaa ketjun pysähtymistä ja irrottaa laite sähköverkosta; asettaa terälevyn suojus; ottaa kiinni laitteen kahvoista ja kohdistaa terälevy kulkusuuntaan nähden vastakkaiseen suuntaan. 2) Kun laitetta kuljetetaan autolla, on laite asetettava niin ettei se aiheuta kenellekään vaaraa, ja lukittava se paikoilleen. F) KÄYTTÖOPPAAN LUKEMINEN Käyttöoppaan tekstissä jotkin tärkeää tietoa sisältävät kappaleet on merkitty erityisillä tunnuksilla, joiden merkitykset ovat seuraavat: HUOM tai TÄRKEÄÄ Tarkentavat tai antavat lisätietoa jo aiemmin selitettyihin tietoihin. Niiden tarkoituksena on estää laitteen vaurioituminen tai vahinkojen syntyminen Näin merkittyjen ohjeiden laiminlyönti voi johtaa laitteen käyttäjän tai sen läheisyydessä oleskelevien henkilöiden loukkaantumiseen.! VAARA! Näin merkittyjen ohjeiden laiminlyönti voi johtaa laitteen käyttäjän tai sen läheisyydessä oleskelevien henkilöiden vakavaan loukkaantumiseen tai jopa kuolemaan.

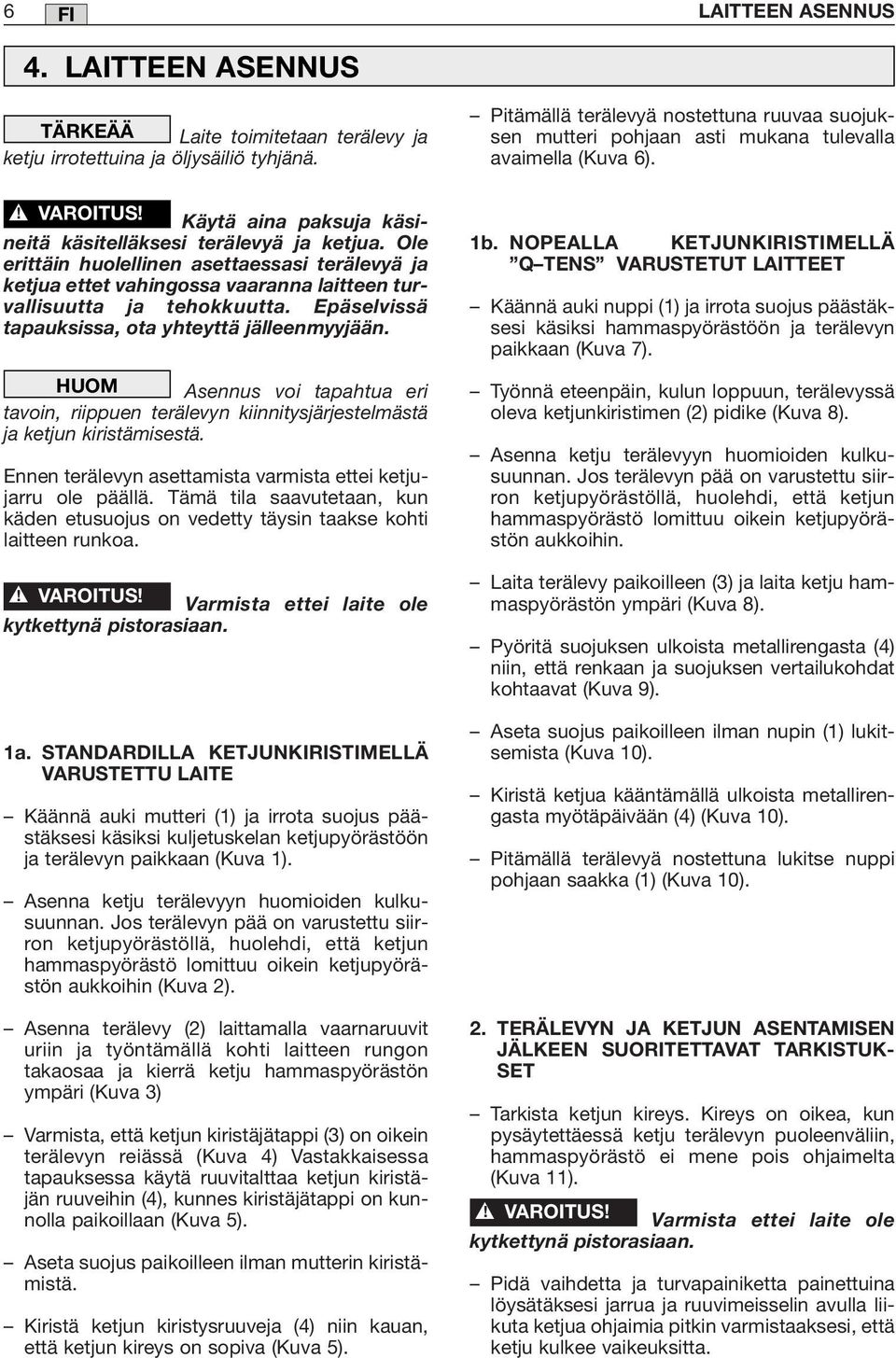

6 6 LAITTEEN ASENNUS FI 4. LAITTEEN ASENNUS TÄRKEÄÄ Laite toimitetaan terälevy ja ketju irrotettuina ja öljysäiliö tyhjänä. Käytä aina paksuja käsineitä käsitelläksesi terälevyä ja ketjua. Ole erittäin huolellinen asettaessasi terälevyä ja ketjua ettet vahingossa vaaranna laitteen turvallisuutta ja tehokkuutta. Epäselvissä tapauksissa, ota yhteyttä jälleenmyyjään. HUOM Asennus voi tapahtua eri tavoin, riippuen terälevyn kiinnitysjärjestelmästä ja ketjun kiristämisestä. Ennen terälevyn asettamista varmista ettei ketjujarru ole päällä. Tämä tila saavutetaan, kun käden etusuojus on vedetty täysin taakse kohti laitteen runkoa. Varmista ettei laite ole kytkettynä pistorasiaan. 1a. STANDARDILLA KETJUNKIRISTIMELLÄ VARUSTETTU LAITE Käännä auki mutteri (1) ja irrota suojus päästäksesi käsiksi kuljetuskelan ketjupyörästöön ja terälevyn paikkaan (Kuva 1). Asenna ketju terälevyyn huomioiden kulkusuunnan. Jos terälevyn pää on varustettu siirron ketjupyörästöllä, huolehdi, että ketjun hammaspyörästö lomittuu oikein ketjupyörästön aukkoihin (Kuva 2). Asenna terälevy (2) laittamalla vaarnaruuvit uriin ja työntämällä kohti laitteen rungon takaosaa ja kierrä ketju hammaspyörästön ympäri (Kuva 3) Varmista, että ketjun kiristäjätappi (3) on oikein terälevyn reiässä (Kuva 4) Vastakkaisessa tapauksessa käytä ruuvitalttaa ketjun kiristäjän ruuveihin (4), kunnes kiristäjätappi on kunnolla paikoillaan (Kuva 5). Aseta suojus paikoilleen ilman mutterin kiristämistä. Kiristä ketjun kiristysruuveja (4) niin kauan, että ketjun kireys on sopiva (Kuva 5). Pitämällä terälevyä nostettuna ruuvaa suojuksen mutteri pohjaan asti mukana tulevalla avaimella (Kuva 6). 1b. NOPEALLA KETJUNKIRISTIMELLÄ Q TENS VARUSTETUT LAITTEET Käännä auki nuppi (1) ja irrota suojus päästäksesi käsiksi hammaspyörästöön ja terälevyn paikkaan (Kuva 7). Työnnä eteenpäin, kulun loppuun, terälevyssä oleva ketjunkiristimen (2) pidike (Kuva 8). Asenna ketju terälevyyn huomioiden kulkusuunnan. Jos terälevyn pää on varustettu siirron ketjupyörästöllä, huolehdi, että ketjun hammaspyörästö lomittuu oikein ketjupyörästön aukkoihin. Laita terälevy paikoilleen (3) ja laita ketju hammaspyörästön ympäri (Kuva 8). Pyöritä suojuksen ulkoista metallirengasta (4) niin, että renkaan ja suojuksen vertailukohdat kohtaavat (Kuva 9). Aseta suojus paikoilleen ilman nupin (1) lukitsemista (Kuva 10). Kiristä ketjua kääntämällä ulkoista metallirengasta myötäpäivään (4) (Kuva 10). Pitämällä terälevyä nostettuna lukitse nuppi pohjaan saakka (1) (Kuva 10). 2. TERÄLEVYN JA KETJUN ASENTAMISEN JÄLKEEN SUORITETTAVAT TARKISTUK- SET Tarkista ketjun kireys. Kireys on oikea, kun pysäytettäessä ketju terälevyn puoleenväliin, hammaspyörästö ei mene pois ohjaimelta (Kuva 11). Varmista ettei laite ole kytkettynä pistorasiaan. Pidä vaihdetta ja turvapainiketta painettuina löysätäksesi jarrua ja ruuvimeisselin avulla liikuta ketjua ohjaimia pitkin varmistaaksesi, että ketju kulkee vaikeuksitta.

7 TYÖSKENTELYYN VALMISTAUTUMINEN / KÄYNNISTYS MOOTTORIN PYSÄYTYS FI 7 5. TYÖSKENTELYYN VALMISTAUTUMINEN LAITTEEN TARKISTUS Varmista ettei laite ole kytkettynä pistorasiaan. Ennen työskentelyn aloittamista: tarkista, että sähköverkon frekvenssi vastaa Osanumeroetikettiä (katso kappale ). tarkista ettei laitteessa eikä terälevyssä ole löysiä ruuveja; tarkista, että ketju on terävä ja ehjä; tarkista, että suojukset ovat kiinni ja tehokkaat; tarkista kahvojen kiinnitykset; tarkista ketjujarrun tehokkuus; tarkista, että syöttöjohto ja jatkojohto eivät ole vaurioituneet. KETJUN VOITELUÖLJY TÄRKEÄÄ Käytä ainoastaan öljyä, jonka viskositeetti on SAE 30 ja tarkoitettu erityisesti ketjujen voiteluun. Älä käytä epäpuhtauksia sisältävää öljyä, jottei säiliön suodatin tukkeudu ja vahingoita öljypumppua. Hyvätasoisen öljyn käyttö on välttämätöntä leikkausosien hyvälle voitelulle. Käytetty tai huonolaatuinen öljy heikentää voitelua ja lyhentää ketjun ja terälevyn käyttöaikaa. Kannattaa aina täyttää kokonaan öljysäiliö (suppilon avulla) ennen laitteen käyttämistä. 6. KÄYNNISTYS MOOTTORIN PYSÄYTYS MOOTTORIN KÄYNNISTYS (Kuva 12) Ennen moottorin käynnistystä: Kytke jatkojohto takakahvaan tehtyyn johdon pysäyttäjään (1). Kytke ENSIN syöttökaapelin pistoke (2) jatkojohtoon (3) ja SEN JÄLKEEN jatkojohto pistorasiaan (4). Irrota terälevynsuojus. Varmista ettei terälevy osu maahan tai muihin esineisiin. 3. Paina turvapainiketta (6) ja käytä vipua (7). HUOM Vapauttamalla katkaisimen, turvapainike irtoaa ja moottori pysähtyy. Ketjun pysähtyminen saattaa tapahtua muutaman sekunnin sen jälkeen, kun moottori on sammunut. MOOTTORIN PYSÄYTYS Moottorin käynnistämiseksi (Kuva 12): 1. Vapauta ketjun jarru (5) (käden etusuojus vedettynä kohti etukahvaa). 2. Pidä laitteesta kiinni tiukasti kahdella kädellä. Moottorin pysäyttämiseksi: Vapauta vipu (7). Irrota ENSIN jatkojohto (3) pistorasiasta (4) ja SEN JÄLKEEN laitteen syöttöjohto (2) jatkojohdosta (3).

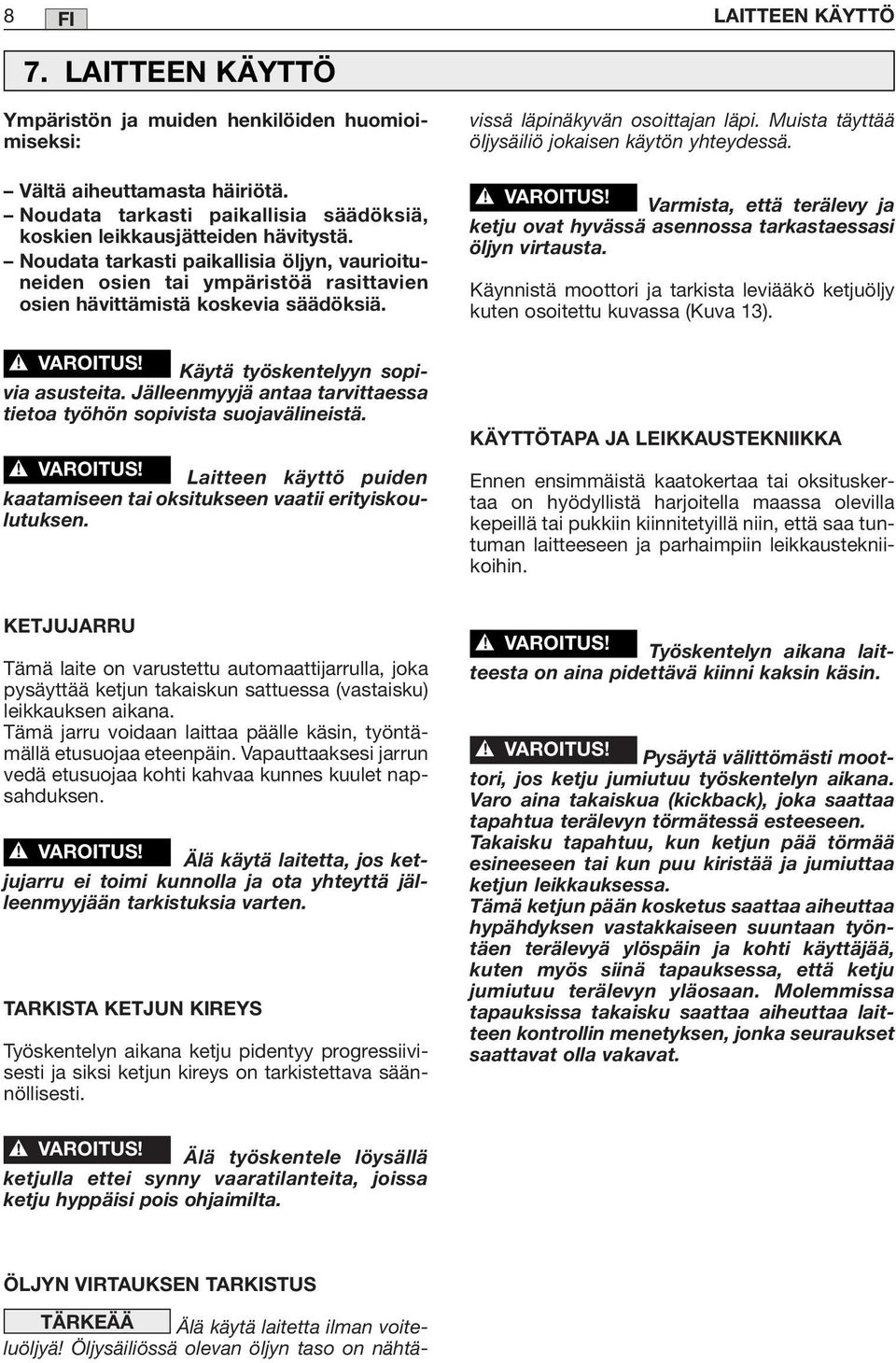

8 8 FI LAITTEEN KÄYTTÖ 7. LAITTEEN KÄYTTÖ Ympäristön ja muiden henkilöiden huomioimiseksi: Vältä aiheuttamasta häiriötä. Noudata tarkasti paikallisia säädöksiä, koskien leikkausjätteiden hävitystä. Noudata tarkasti paikallisia öljyn, vaurioituneiden osien tai ympäristöä rasittavien osien hävittämistä koskevia säädöksiä. Käytä työskentelyyn sopivia asusteita. Jälleenmyyjä antaa tarvittaessa tietoa työhön sopivista suojavälineistä. Laitteen käyttö puiden kaatamiseen tai oksitukseen vaatii erityiskoulutuksen. vissä läpinäkyvän osoittajan läpi. Muista täyttää öljysäiliö jokaisen käytön yhteydessä. Varmista, että terälevy ja ketju ovat hyvässä asennossa tarkastaessasi öljyn virtausta. Käynnistä moottori ja tarkista leviääkö ketjuöljy kuten osoitettu kuvassa (Kuva 13). KÄYTTÖTAPA JA LEIKKAUSTEKNIIKKA Ennen ensimmäistä kaatokertaa tai oksituskertaa on hyödyllistä harjoitella maassa olevilla kepeillä tai pukkiin kiinnitetyillä niin, että saa tuntuman laitteeseen ja parhaimpiin leikkaustekniikoihin. KETJUJARRU Tämä laite on varustettu automaattijarrulla, joka pysäyttää ketjun takaiskun sattuessa (vastaisku) leikkauksen aikana. Tämä jarru voidaan laittaa päälle käsin, työntämällä etusuojaa eteenpäin. Vapauttaaksesi jarrun vedä etusuojaa kohti kahvaa kunnes kuulet napsahduksen. Älä käytä laitetta, jos ketjujarru ei toimi kunnolla ja ota yhteyttä jälleenmyyjään tarkistuksia varten. TARKISTA KETJUN KIREYS Työskentelyn aikana ketju pidentyy progressiivisesti ja siksi ketjun kireys on tarkistettava säännöllisesti. Työskentelyn aikana laitteesta on aina pidettävä kiinni kaksin käsin. Pysäytä välittömästi moottori, jos ketju jumiutuu työskentelyn aikana. Varo aina takaiskua (kickback), joka saattaa tapahtua terälevyn törmätessä esteeseen. Takaisku tapahtuu, kun ketjun pää törmää esineeseen tai kun puu kiristää ja jumiuttaa ketjun leikkauksessa. Tämä ketjun pään kosketus saattaa aiheuttaa hypähdyksen vastakkaiseen suuntaan työntäen terälevyä ylöspäin ja kohti käyttäjää, kuten myös siinä tapauksessa, että ketju jumiutuu terälevyn yläosaan. Molemmissa tapauksissa takaisku saattaa aiheuttaa laitteen kontrollin menetyksen, jonka seuraukset saattavat olla vakavat. Älä työskentele löysällä ketjulla ettei synny vaaratilanteita, joissa ketju hyppäisi pois ohjaimilta. ÖLJYN VIRTAUKSEN TARKISTUS TÄRKEÄÄ Älä käytä laitetta ilman voiteluöljyä! Öljysäiliössä olevan öljyn taso on nähtä-

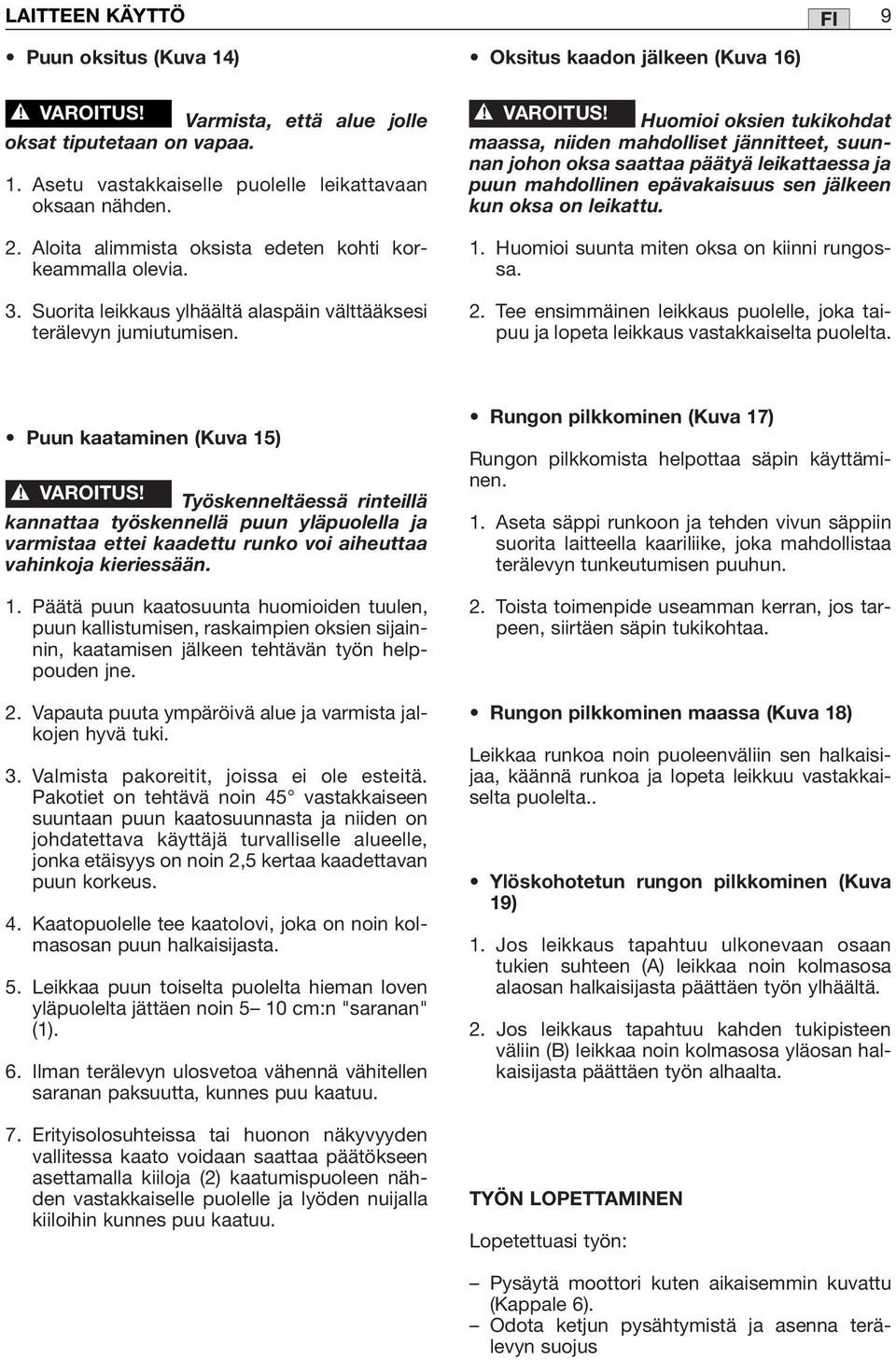

9 LAITTEEN KÄYTTÖ FI 9 Puun oksitus (Kuva 14) Oksitus kaadon jälkeen (Kuva 16) Varmista, että alue jolle oksat tiputetaan on vapaa. 1. Asetu vastakkaiselle puolelle leikattavaan oksaan nähden. 2. Aloita alimmista oksista edeten kohti korkeammalla olevia. 3. Suorita leikkaus ylhäältä alaspäin välttääksesi terälevyn jumiutumisen. Huomioi oksien tukikohdat maassa, niiden mahdolliset jännitteet, suunnan johon oksa saattaa päätyä leikattaessa ja puun mahdollinen epävakaisuus sen jälkeen kun oksa on leikattu. 1. Huomioi suunta miten oksa on kiinni rungossa. 2. Tee ensimmäinen leikkaus puolelle, joka taipuu ja lopeta leikkaus vastakkaiselta puolelta. Puun kaataminen (Kuva 15) Työskenneltäessä rinteillä kannattaa työskennellä puun yläpuolella ja varmistaa ettei kaadettu runko voi aiheuttaa vahinkoja kieriessään. 1. Päätä puun kaatosuunta huomioiden tuulen, puun kallistumisen, raskaimpien oksien sijainnin, kaatamisen jälkeen tehtävän työn helppouden jne. 2. Vapauta puuta ympäröivä alue ja varmista jalkojen hyvä tuki. 3. Valmista pakoreitit, joissa ei ole esteitä. Pakotiet on tehtävä noin 45 vastakkaiseen suuntaan puun kaatosuunnasta ja niiden on johdatettava käyttäjä turvalliselle alueelle, jonka etäisyys on noin 2,5 kertaa kaadettavan puun korkeus. 4. Kaatopuolelle tee kaatolovi, joka on noin kolmasosan puun halkaisijasta. 5. Leikkaa puun toiselta puolelta hieman loven yläpuolelta jättäen noin 5 10 cm:n "saranan" (1). 6. Ilman terälevyn ulosvetoa vähennä vähitellen saranan paksuutta, kunnes puu kaatuu. 7. Erityisolosuhteissa tai huonon näkyvyyden vallitessa kaato voidaan saattaa päätökseen asettamalla kiiloja (2) kaatumispuoleen nähden vastakkaiselle puolelle ja lyöden nuijalla kiiloihin kunnes puu kaatuu. Rungon pilkkominen (Kuva 17) Rungon pilkkomista helpottaa säpin käyttäminen. 1. Aseta säppi runkoon ja tehden vivun säppiin suorita laitteella kaariliike, joka mahdollistaa terälevyn tunkeutumisen puuhun. 2. Toista toimenpide useamman kerran, jos tarpeen, siirtäen säpin tukikohtaa. Rungon pilkkominen maassa (Kuva 18) Leikkaa runkoa noin puoleenväliin sen halkaisijaa, käännä runkoa ja lopeta leikkuu vastakkaiselta puolelta.. Ylöskohotetun rungon pilkkominen (Kuva 19) 1. Jos leikkaus tapahtuu ulkonevaan osaan tukien suhteen (A) leikkaa noin kolmasosa alaosan halkaisijasta päättäen työn ylhäältä. 2. Jos leikkaus tapahtuu kahden tukipisteen väliin (B) leikkaa noin kolmasosa yläosan halkaisijasta päättäen työn alhaalta. TYÖN LOPETTAMINEN Lopetettuasi työn: Pysäytä moottori kuten aikaisemmin kuvattu (Kappale 6). Odota ketjun pysähtymistä ja asenna terälevyn suojus

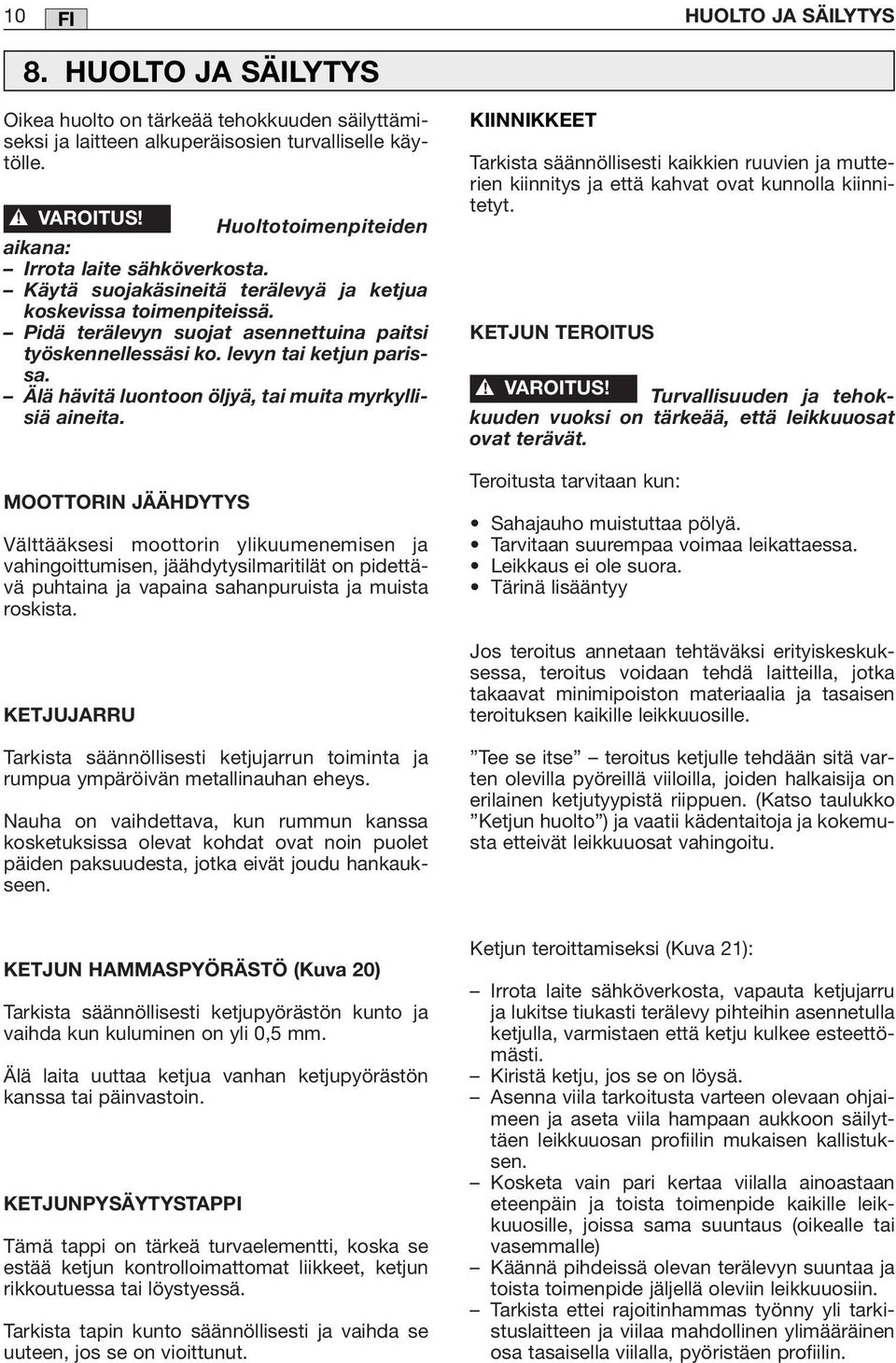

10 10 HUOLTO JA SÄILYTYS FI 8. HUOLTO JA SÄILYTYS Oikea huolto on tärkeää tehokkuuden säilyttämiseksi ja laitteen alkuperäisosien turvalliselle käytölle. Huoltotoimenpiteiden aikana: Irrota laite sähköverkosta. Käytä suojakäsineitä terälevyä ja ketjua koskevissa toimenpiteissä. Pidä terälevyn suojat asennettuina paitsi työskennellessäsi ko. levyn tai ketjun parissa. Älä hävitä luontoon öljyä, tai muita myrkyllisiä aineita. MOOTTORIN JÄÄHDYTYS Välttääksesi moottorin ylikuumenemisen ja vahingoittumisen, jäähdytysilmaritilät on pidettävä puhtaina ja vapaina sahanpuruista ja muista roskista. KETJUJARRU Tarkista säännöllisesti ketjujarrun toiminta ja rumpua ympäröivän metallinauhan eheys. Nauha on vaihdettava, kun rummun kanssa kosketuksissa olevat kohdat ovat noin puolet päiden paksuudesta, jotka eivät joudu hankaukseen. KIINNIKKEET Tarkista säännöllisesti kaikkien ruuvien ja mutterien kiinnitys ja että kahvat ovat kunnolla kiinnitetyt. KETJUN TEROITUS Turvallisuuden ja tehokkuuden vuoksi on tärkeää, että leikkuuosat ovat terävät. Teroitusta tarvitaan kun: Sahajauho muistuttaa pölyä. Tarvitaan suurempaa voimaa leikattaessa. Leikkaus ei ole suora. Tärinä lisääntyy Jos teroitus annetaan tehtäväksi erityiskeskuksessa, teroitus voidaan tehdä laitteilla, jotka takaavat minimipoiston materiaalia ja tasaisen teroituksen kaikille leikkuuosille. Tee se itse teroitus ketjulle tehdään sitä varten olevilla pyöreillä viiloilla, joiden halkaisija on erilainen ketjutyypistä riippuen. (Katso taulukko Ketjun huolto ) ja vaatii kädentaitoja ja kokemusta etteivät leikkuuosat vahingoitu. KETJUN HAMMASPYÖRÄSTÖ (Kuva 20) Tarkista säännöllisesti ketjupyörästön kunto ja vaihda kun kuluminen on yli 0,5 mm. Älä laita uuttaa ketjua vanhan ketjupyörästön kanssa tai päinvastoin. KETJUNPYSÄYTYSTAPPI Tämä tappi on tärkeä turvaelementti, koska se estää ketjun kontrolloimattomat liikkeet, ketjun rikkoutuessa tai löystyessä. Tarkista tapin kunto säännöllisesti ja vaihda se uuteen, jos se on vioittunut. Ketjun teroittamiseksi (Kuva 21): Irrota laite sähköverkosta, vapauta ketjujarru ja lukitse tiukasti terälevy pihteihin asennetulla ketjulla, varmistaen että ketju kulkee esteettömästi. Kiristä ketju, jos se on löysä. Asenna viila tarkoitusta varteen olevaan ohjaimeen ja aseta viila hampaan aukkoon säilyttäen leikkuuosan profiilin mukaisen kallistuksen. Kosketa vain pari kertaa viilalla ainoastaan eteenpäin ja toista toimenpide kaikille leikkuuosille, joissa sama suuntaus (oikealle tai vasemmalle) Käännä pihdeissä olevan terälevyn suuntaa ja toista toimenpide jäljellä oleviin leikkuuosiin. Tarkista ettei rajoitinhammas työnny yli tarkistuslaitteen ja viilaa mahdollinen ylimääräinen osa tasaisella viilalla, pyöristäen profiilin.

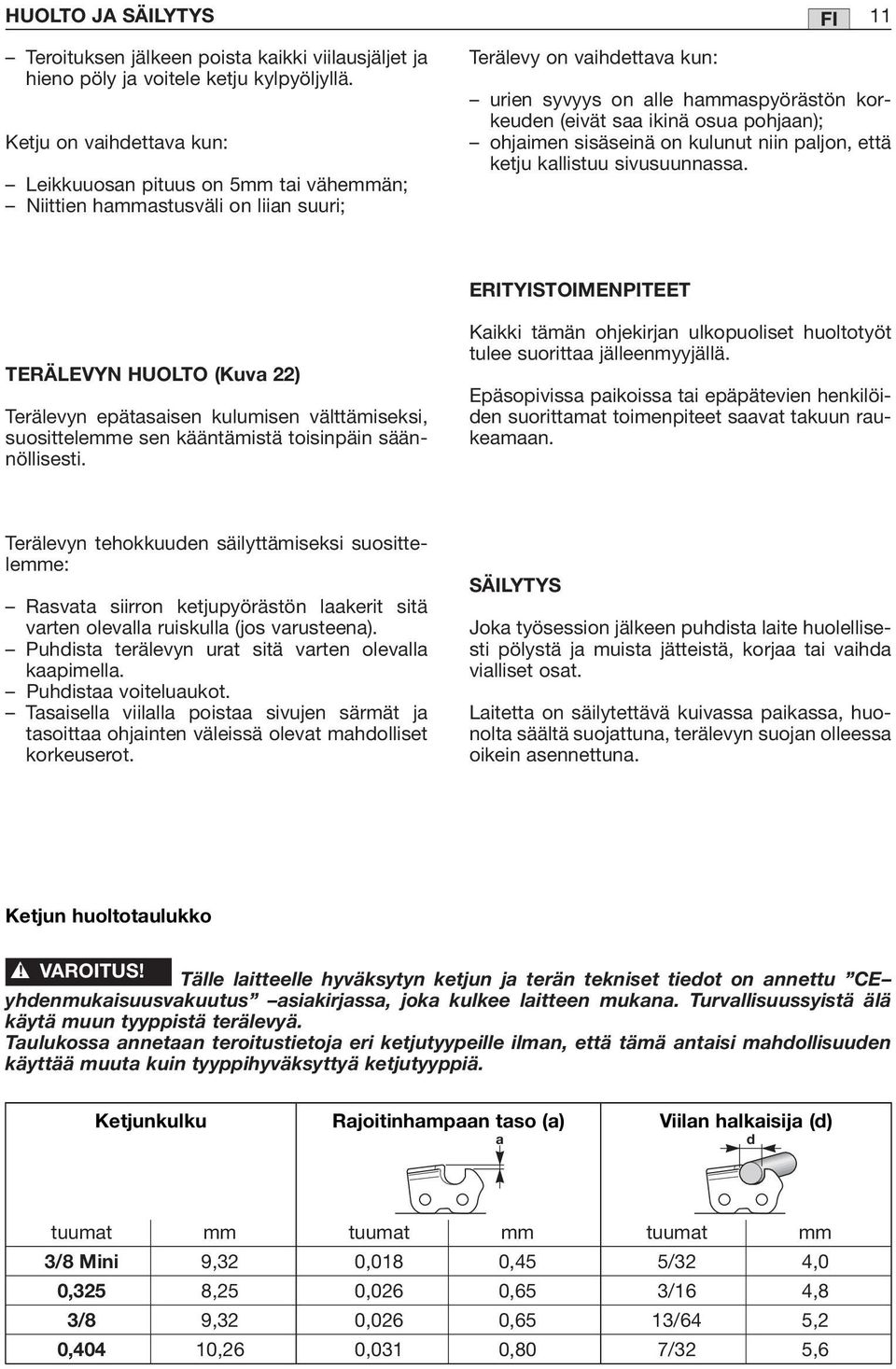

11 HUOLTO JA SÄILYTYS 11 FI Teroituksen jälkeen poista kaikki viilausjäljet ja hieno pöly ja voitele ketju kylpyöljyllä. Ketju on vaihdettava kun: Leikkuuosan pituus on 5mm tai vähemmän; Niittien hammastusväli on liian suuri; Terälevy on vaihdettava kun: urien syvyys on alle hammaspyörästön korkeuden (eivät saa ikinä osua pohjaan); ohjaimen sisäseinä on kulunut niin paljon, että ketju kallistuu sivusuunnassa. ERITYISTOIMENPITEET TERÄLEVYN HUOLTO (Kuva 22) Terälevyn epätasaisen kulumisen välttämiseksi, suosittelemme sen kääntämistä toisinpäin säännöllisesti. Kaikki tämän ohjekirjan ulkopuoliset huoltotyöt tulee suorittaa jälleenmyyjällä. Epäsopivissa paikoissa tai epäpätevien henkilöiden suorittamat toimenpiteet saavat takuun raukeamaan. Terälevyn tehokkuuden säilyttämiseksi suosittelemme: Rasvata siirron ketjupyörästön laakerit sitä varten olevalla ruiskulla (jos varusteena). Puhdista terälevyn urat sitä varten olevalla kaapimella. Puhdistaa voiteluaukot. Tasaisella viilalla poistaa sivujen särmät ja tasoittaa ohjainten väleissä olevat mahdolliset korkeuserot. SÄILYTYS Joka työsession jälkeen puhdista laite huolellisesti pölystä ja muista jätteistä, korjaa tai vaihda vialliset osat. Laitetta on säilytettävä kuivassa paikassa, huonolta säältä suojattuna, terälevyn suojan olleessa oikein asennettuna. Ketjun huoltotaulukko Tälle laitteelle hyväksytyn ketjun ja terän tekniset tiedot on annettu CE yhdenmukaisuusvakuutus asiakirjassa, joka kulkee laitteen mukana. Turvallisuussyistä älä käytä muun tyyppistä terälevyä. Taulukossa annetaan teroitustietoja eri ketjutyypeille ilman, että tämä antaisi mahdollisuuden käyttää muuta kuin tyyppihyväksyttyä ketjutyyppiä. Ketjunkulku Rajoitinhampaan taso (a) Viilan halkaisija (d) a d tuumat mm tuumat mm tuumat mm 3/8 Mini 9,32 0,018 0,45 5/32 4,0 0,325 8,25 0,026 0,65 3/16 4,8 3/8 9,32 0,026 0,65 13/64 5,2 0,404 10,26 0,031 0,80 7/32 5,6
