1 TULIKIVI Green W10 vesilämmitysjärjestelmä Onni Ovaskainen

2 Päivän ohjelma, 60 min: Hybridi järjestelmä vesitakalla...10 min Lämmönsiirrin tekniikka.10 min Järjestelmä kokonaisuudet ja ominaisuudet..10 min Asiakaspalautteet 10 min KARELIA MALLISTO.. 10 min Kysymyksiä..10 min

3 Hybridijärjestelmä vesitakalla

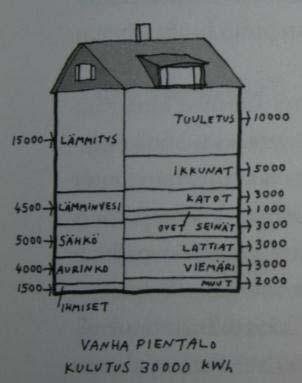

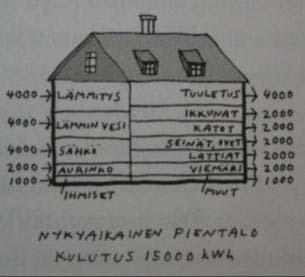

4 Hybridilämmitys Missä energia kuluu 150 m 2 talossa? Vanha Uusi Lämmitys Kuuma käyttövesi Sähkön käyttö (valaistus, sähkölaitteet jne.) Tulevaisuus Pienempi lämmitysenergian tarve kwh - > kwh Yksittäisen huoneiston lämmöntarve pienenee

5 Hybridilämmitys Miten tämä vaikuttaa lämmityksen Tarpeeseen verrokkina puumäärät, kun lämmitetään 100 % puulla/öljyllä/maalämmöllä pino-m 3 sekapuuta l öljyä 100 l = 1 pino-motti Keskiverto suomalainen tulisijan lämmittäjä käyttää noin 4-6 pino-m 3 Maalämpö 5000 kwh sähköä 3-4 pino-m 3 sekapuuta l öljyä Maalämpö 1250 kwh sähköä

6 Hybridilämmitys Nykytalojen energialähteet: aurinko, maa, ilma, puu ja tehokas ilmanvaihdon lämmöntalteenotto 2-5 kw (4-5 kuukautta suomessa) Tehokas lämmöntalteenotto (65 % ) app. 50 % 2-3 kw kw 3-6 kw Max 40 C app. 50 % 20

7 Hybridilämmitys Tulevaisuuden näkymät miten vesitakka sopii nykyiseen ja tulevaan rakennuskantaan Tulevien rakennusmääräysten seuraukset Pientalojen energiatehokkuus paranee Talon lämpöenergian tarve pienenee Varsinainen lämmitysjärjestelmä katoaa -> kevyempiä ratkaisuja Uusiutuvien energioiden kulutusta halutaan lisätä Vesitakka järjestelmän lämmitysteho vastaa tulevien pientalojen lämpötarpeen määrää Vesitakka voidaan asentaa nykyisiin pientaloihin ilman, että asumisviihtyvyys kärsii Suuren osan talon lämmöntarpeesta voi tuottaa uusiutuvalla energialla puulla

8 Eri vesitakka tekniikat

9 Vesitakkojen päätekniikat suomessa Varaavan takan lämmönsiirrin (esim. Tulikivi) Kamiinan tai varaavan takan suoraan liekissä oleva vesivaippa Varaavaan massaan kytketty lämmönsiirrin, tilavuus 2-4 l Tekniikka lähellä aurinkokeräin sovelluksia Vesiteho 1 2,5 kw (30-50 % energiasta veteen) Jatkuva teho useita tunteja polton jälkeen Suoraan liekkiin/savukaasuun kytketty vesivaippa, tilavuus kymmeniä litroja Tekniikka lähellä puukattilatekniikkaa Vesiteho 5 20 kw (50-80 % energiasta veteen) Hetkellinen teho (vain silloin kun tuli palaa)

10 Vesitakkojen päätekniikat suomessa Varaavan takan lämmönsiirrin (esim. Tulikivi) Takkasydänten ja kamiinoiden tai varaavan takan suoraan liekissä oleva vesivaippa Sallii pienet varaajakoot min. 250 l Säätötekniikkana lämpötilaero takan veden ja varaajan välillä Turvalaitteina varoventtiili ja paisuntasäiliö Kiehuminen sallitaan Varaaja koko valittava tehon mukaan (yleensä yli 500 litraa) Säätötekniikkana useimmiten latauspumppu+venttiili Turvalaitteina hätäjäähdytys laitteisto Kiehumista ei sallita

11 Matalaenergiatalon lämmöntarve: olohuone 50 m 2 : perinteisten tulisijojen ongelmat lämpötasapainossa -15 C +21 C Suora lämpö huoneistoon Varaava uuni 1-3 kw Kamiina 5-15 kw ~1 kw

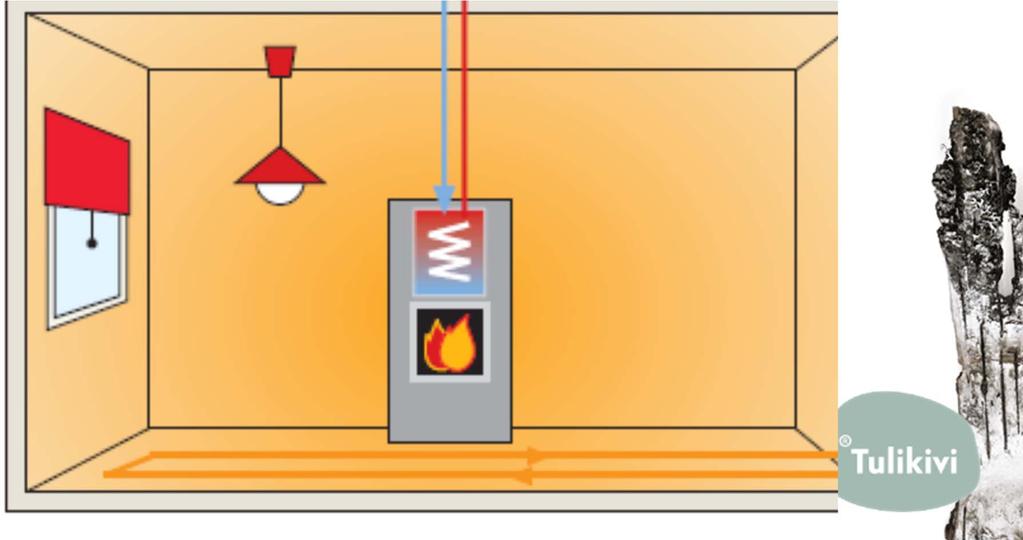

12 Matalaenergiatalon lämmöntarve: olohuone 50 m 2 : Vesitakkojen vaikutus lämpötasapainoon Lämpö vesilämmitysjärjestelmään Varaava uuni Kamiina 1-3 kw 7-20 kw -15 C +21 C Suora lämpö huoneistoon Varaava uuni 1 kw Kamiina 2-10 kw ~ 1 kw

13 Tulikiven lämmönsiirrin tekniikka

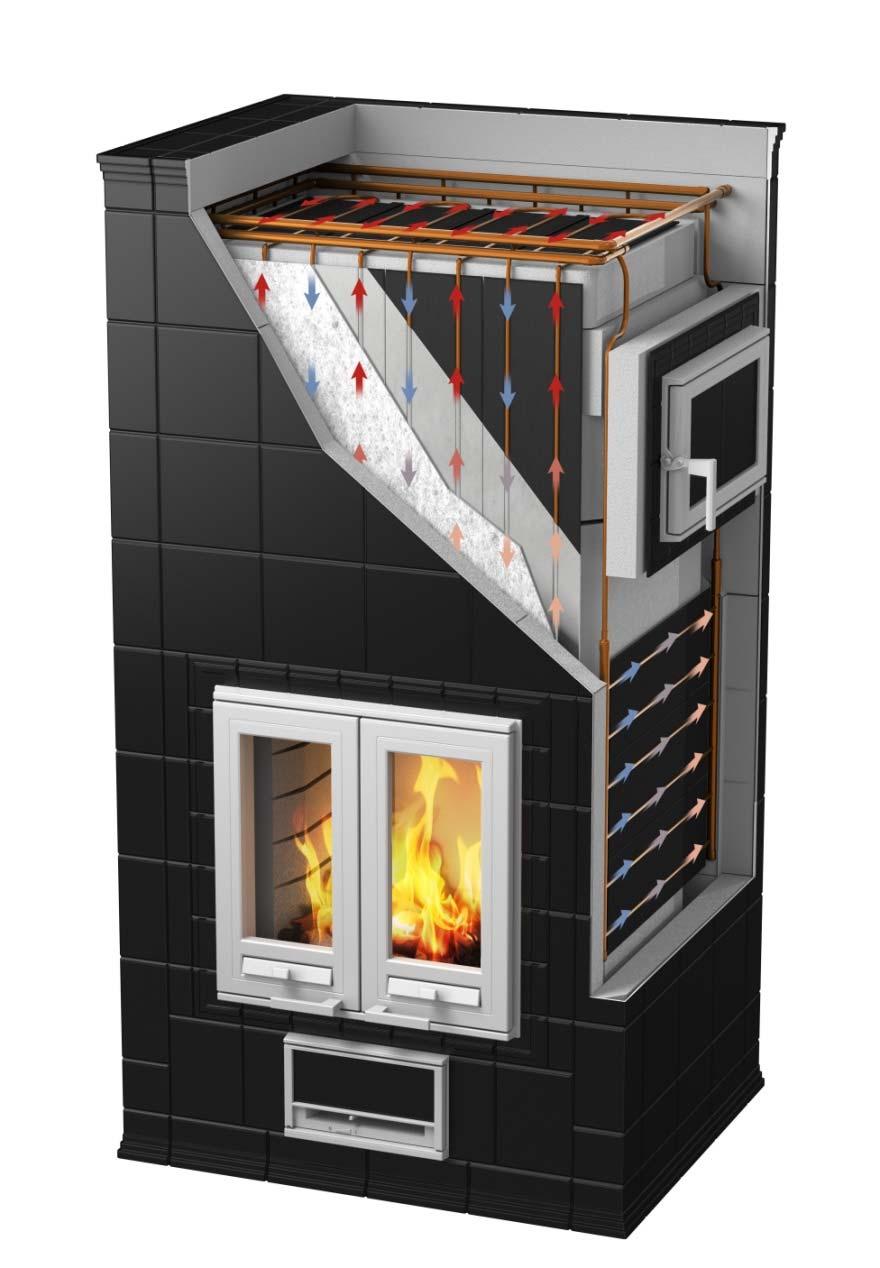

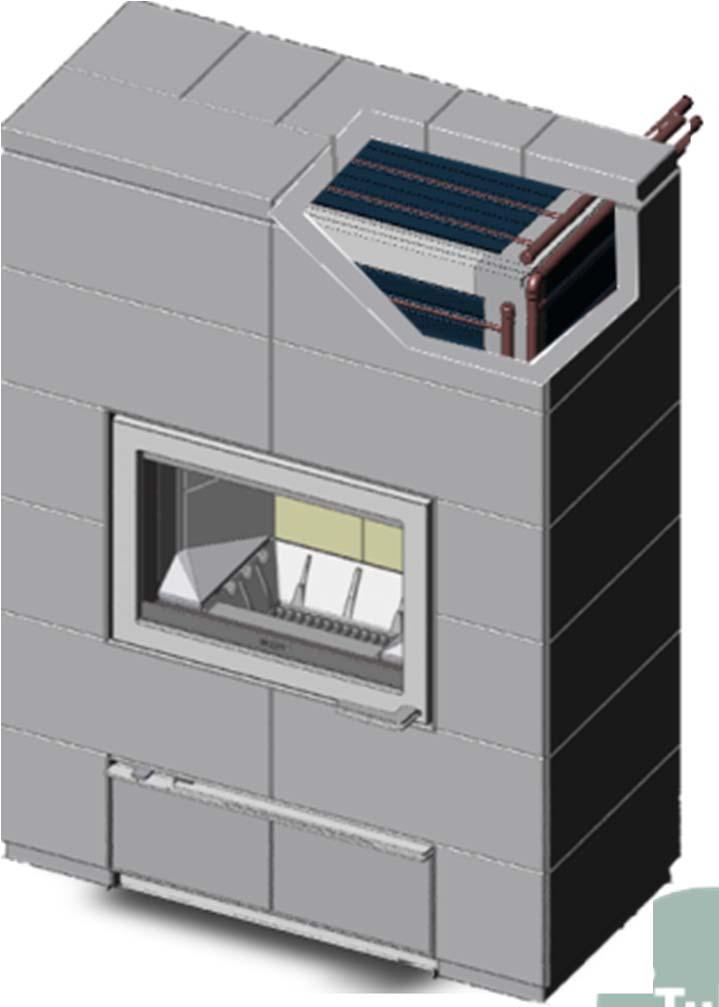

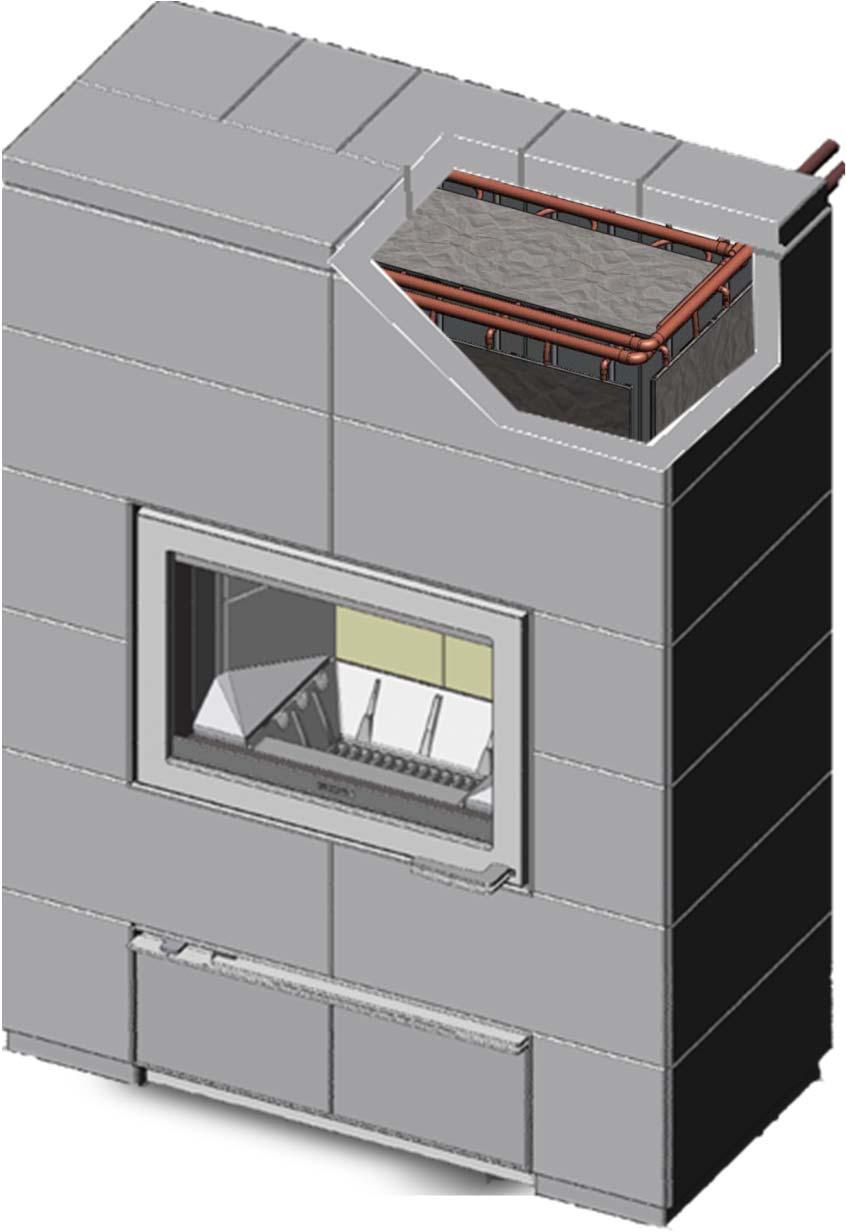

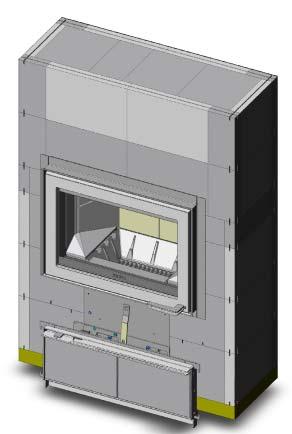

14 Lämmönsiirrin tekniikka Järjestelmän rakenne 3) 1) 2) 1) Sisärunko 2) Lämmönsiirriin(#2) 3) Ulkorunko Lämmönsiirtimet ei ole kosketuksissa liekkien tai savukaasujen kanssa Lämmönsiirrin on huoltovapaa ja pitkäkestoinen

15 Lämmönsiirrin tekniikka Lämmön kulku Lämmönsiirrin + villa Sisärunko Ulkorunko Tulipesä kwh (50-55 %) 10 kg 41,5 kwh kwh (45 50%) 35 kwh ( = 85 %)

16 Lämmönsiirrin tekniikka Pintalämpötilat: Valkia W vs. Valkia 80 ºC Normi Valkia + villat 45 ºC Valkia W + alaliitos lämmönsiirrin 70 ºC (takaa) 75 ºC 35 ºC (takaa) 40 ºC 100 ºC 70 ºC

17 Lämmönsiirrin tekniikka lämmönsiirrin mallit: ylä- ja alaliitos Yläliitos % Alaliitos %

18 Järjestelmäkokonaisuudet

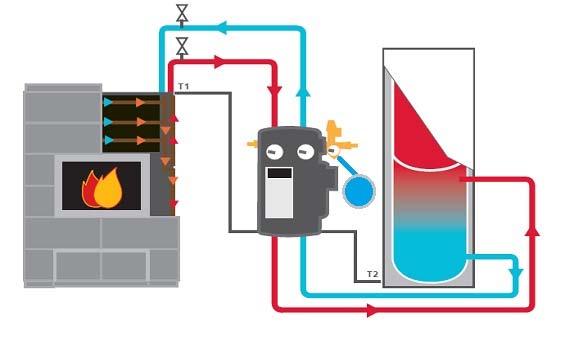

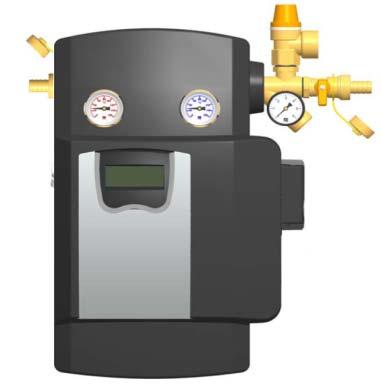

19 Järjestelmäkokonaisuudet Järjestelmän osat Paisuntasäiliö ja varoventtiili toimii kiehunta tilanteessa varolaitteina pumpun ollessa toimimattomana -> järjestelmä kiehuu ja paisuntasäiliö ottaa vastaan kiehuvan määrä vettä ) Varaaja l, muut koot voi katsoa tapauskohtaisesti 2) Ylipaineventtiili 3 bar (1,5 2,5 bar, jos yhteydessä talon lämmityspiiriin) 3) Putkiston lämpötilan kesto 150 C 4) Paisuntasäiliö 5) Tulisija-anturi, reititys suunniteltava etukäteen 6) Ilmaus järjestelmän korkeimpaan kohtaan 7) Pumppuryhmä (Tulikiven toimittama tai Ecowatin takkapaketti) TOIMITUSRAJA

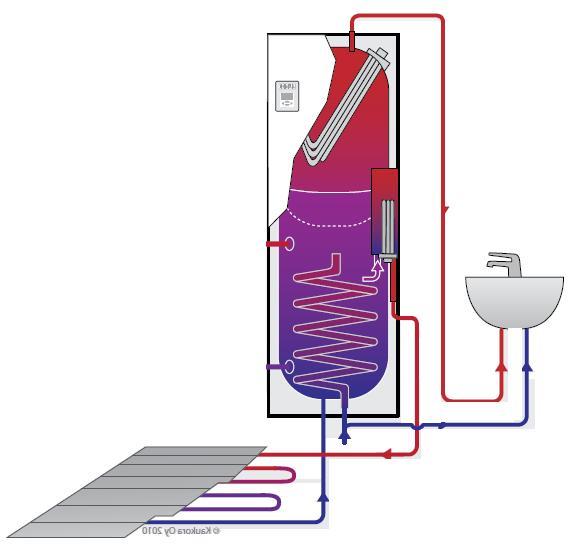

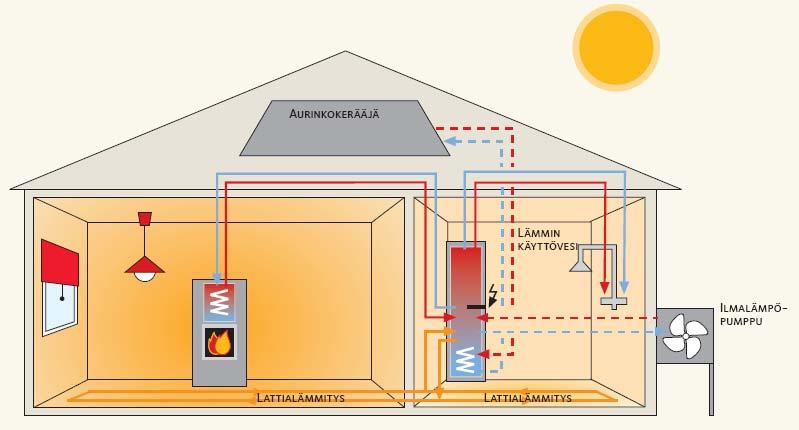

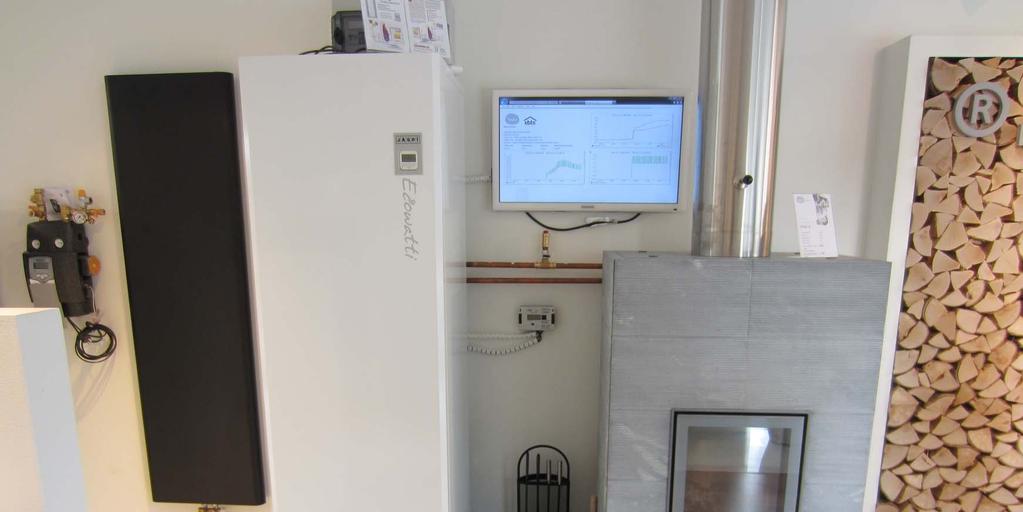

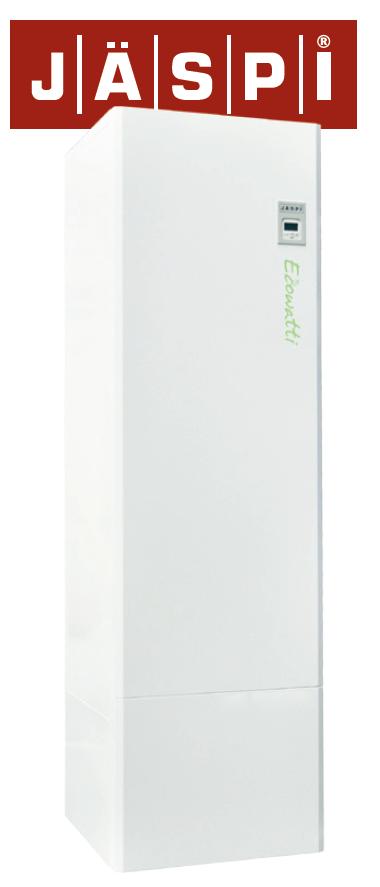

20 Järjestelmäkokonaisuudet Järjestelmäkokonaisuudet Toimitusraja Vesitakka i T2 Ecowatti hybridivaraaja + W10 absorptiolämmönsiirtimet on testattu kokonaisuus Ecowatti Ecowatissa myös valmis takkapaketti asennukseen Ecowatti on helppo asentaa eikä vie tilaa Aurinkolämmitys + ilmavesilämpöpumppu

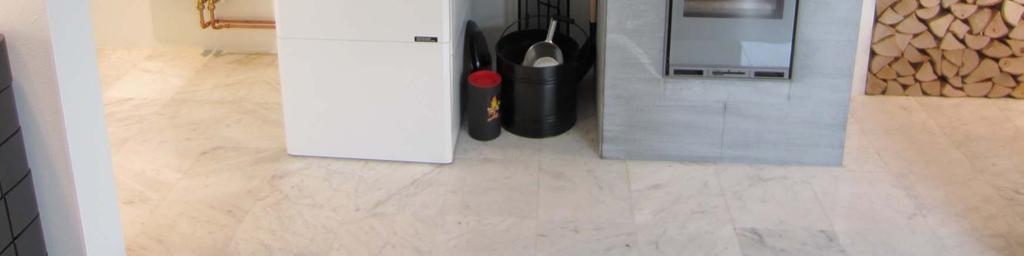

21 Järjestelmäkokonaisuudet Järjestelmäkokonaisuudet ECOWATTI+TULIKIVI yksinkertaisimmillaan

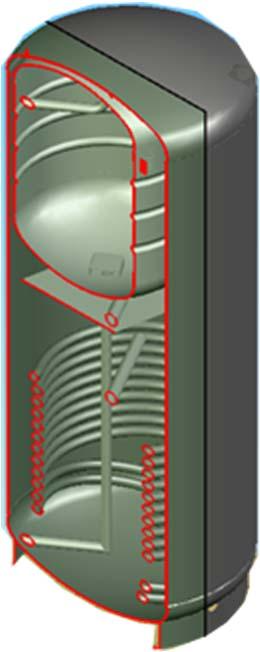

22 Järjestelmäkokonaisuudet Järjestelmäkokonaisuudet Toimitusraja W10 yhteensopiva tulisija T1 PUMPPURYHMÄ - Pumpun ohjaus - Pumppu - Säätöosat -Automaattinen ilmanpoisto T2 HYBRIDIVARAAJA, ns. kerrosvaraaja ºC ºC ºC Hybridivaraaja + W10 absorptiolämmönsiirtimet + pumppuryhmä Kytkentävalmis pumppuryhmä käy useaan hybridivaraaja malliin (lämpöpumppuvaraajat, aurinkokeräinvaraajat jne) Pumppuryhmässä säätömahdollisuus esim. uunin pintalämpötilojen säätämiseen

23 Lämmitystehontuotto 12 tunnin keskiteho luokkaa 1 2 kw Pumpun pyörintäaika 1 lämmityksellä 7 14 tuntia matalalla teholla - > sallii pienet varaajatilavuudet, alkaen noin 200 litraa Ensisijaisesti tehdään lattialämmitysveden lämpötilatasoilla C % kokonaistehosta veteen riippuen lämmönsiirtimen koosta etunimi sukunimi

24 Lämmitystehontuotto Temperature [C] HIISI4 NPT proto tunnin keskiteho luokkaa 1 2 kw Pumpun pyörintäaika 1 lämmityksellä 7 14 tuntia matalalla CH53-kyllmä teholla - > sallii CH54-kuuma pienet varaajatilavuudet Ensisijaisesti tehdään lattialämmitysveden lämpötilatasoilla C % kokonaistehosta veteen riippuen lämmönsiirtimen koosta Time [min] Virtausnopeus litraa/h Virtausnopeus [litraa/h] etunimi 0sukunimi

25 Asiakaspalaute, Suomi

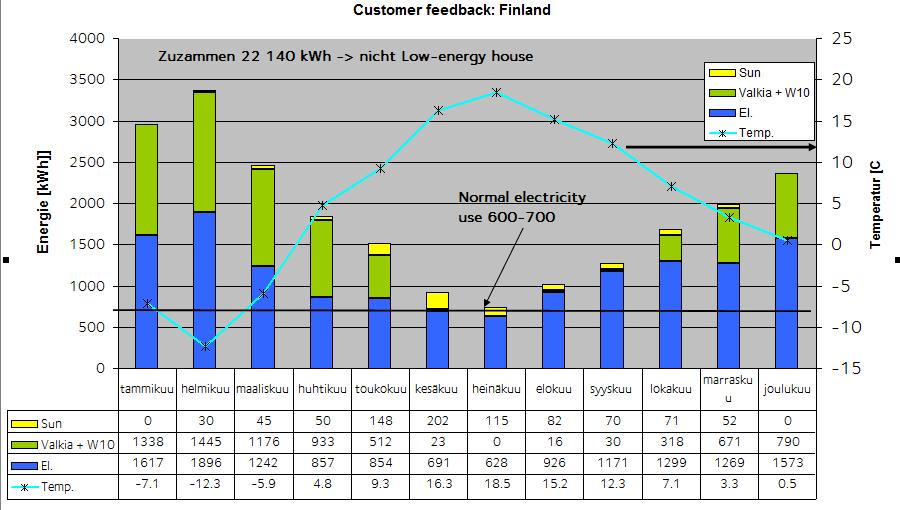

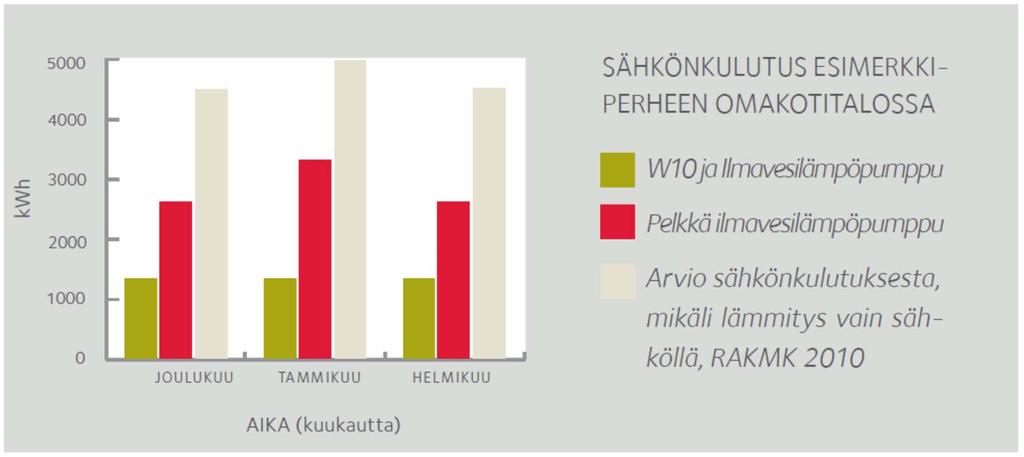

26 W10 vesilämmitysjärjestelmä: Järjestelmän toimivuus pilottikohteessa: Johanna TLU Lämmitysalaltaan n. 200 m 2 talon sähkönkulutus tippui W10 järjestelmällä noin puolella pelkkään ilma-vesilämpöpumppuun verrattuna. Vertailtavat talvet 2010 ja 2011 Sekapuuta poltettu talvella päivittäin - jopa kaksi kertaa vuorokaudessa

27 W10 vesilämmitysjärjestelmä: Järjestelmän toimivuus pilottikohteessa: Valkia W 150 m 2 lämmitysenergian kulutus~14000 kwh Valkia W (84 %), 15 kg/d, 50 % veteen 7 p-m 3 sekapuu, hyötyenergia 7200 kwh 150 lämmityspäivää

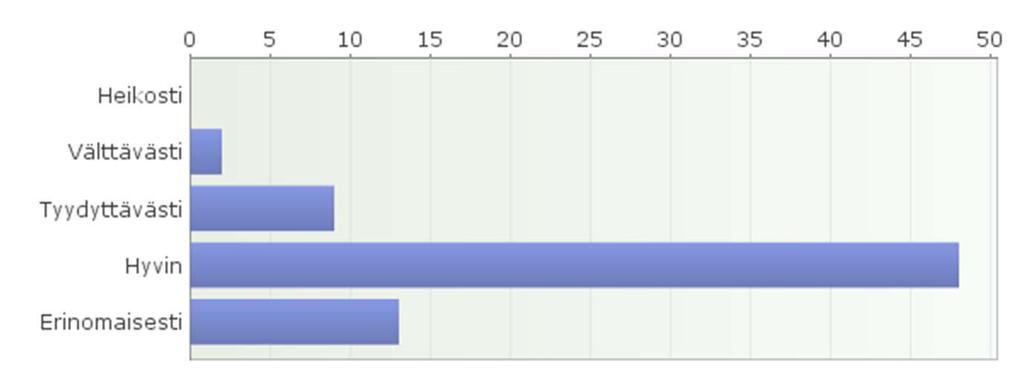

28 W10 vesilämmitysjärjestelmä: Asiakastyytyväisyys palaute, 72 vastannutta Miten seuraavat tulisijan ominaisuudet vastaavat odotuksiasi? 1=Ei lainkaan 2=Hie man 3=Kohtalais esti 4=Hyvin 5=Erittäin hyvin Yhteensä Keskiarvo Käytettävyys ,15 Luukkujen ,97 toimivuus Helppohoitoisuus ,05 Pelletin polttoominaisuus Tulisijan lämmityskyky Veteen siirtyvä energian osuus , , ,07 Sähkön säästö ,06 Yhteensä ,91

29 W10 vesilämmitysjärjestelmä: Onko yhdistetty Jäspin Ecowattiin? Asiakastyytyväisyys palaute, 72 vastannutta Kuinka arvioit uunin ja vesilämmitysjärjestelmän asennuksen sujuneen? 1=Erittäin huonosti 2=Huono sti 3=Kohtalais esti 4=Hyvin 5=Erittäin hyvin Yhteensä Aikataulun ,04 pitävyys Asennuksen ,17 siisteys Käyttöopastus ,67 Palvelualttius ,11 Työn laatu ja viimeistely Yhteistyö putkimiehen kanssa , ,89 Yhteensä Keskiarvo

30 W10 vesilämmitysjärjestelmä: Asiakastyytyväisyys palaute, 72 vastannutta Onko vesilämmitysjärjestelmä yhdistetty Jäspin Ecowattiin? Kyllä Ei En tiedä 65 % yhdistää ecowattiin

31 W10 vesilämmitysjärjestelmä: Asiakastyytyväisyys palaute, 72 vastannutta Kuinka arvioit hankintasi onnistuneen? o Eniten kommentteja asennuksen sujuvuudesta, jossa on petraamista liityttäessä eri laitteisiin o Yleisesti asiakkaat ovat tuotteeseen ja käyttöön tyytyväisiä

32 W10 vesilämmitysjärjestelmä: Kokemukset Vesitakoista Tulikivellä Soinin perhe, Keuruu: Tulikiven takka sopii hyvin matalaenergiataloon. Takkauunin ja W10-järjestelmän paras puoli on sopivuus matalaenergiataloon, koska takan pinnat pysyvät suhteellisen viileinä. Takan käyttökausi on todella pitkä, koska takan pinnat eivät lämmitä taloa, vaan lämpö tulee hallitusti säätimen ohjaamana lattian kautta. Ensimmäisenä käyttövuonna viimeiset tulet poltettiin toukokuussa, pieniä määriä tosin. Alkuun kokeilin, riittääkö takassa paukut pitämään talo lämpimänä joulukuun pakkasilla. Teho riitti, mutta takkaa piti lämmittää kaksi kertaa päivässä. Tällöin varaajaa ei lämmitetty millään muulla tavoin. Pakkasta oli parhaimmillaan n. 30 astetta ja talossa on lämmitettävää alaa 123 m2. Tulisijana on Kermansavi Hanna-takkauuni. Lehtoset, Ylöjärvi: Sähköä säästyy reilusti. Myöhemmin saatamme vielä asentaa aurinkokeräinjärjestelmän, varaajassahan on jo siihen vakiona varaus. Marraskuun alusta maaliskuun loppuun olemme kuluttaneet sähköä (sisältää kaiken lämmityksen ja käyttösähkön) n kwh. Arvelenkin, että ensimmäisen vuoden koko sähkönkulutus tulee olemaan n kwh, mikä tämän kokoisessa talossa (200 m2) on mielestäni vähän ottaen huomioon kylmän talven.

33 yhteenveto

34 W10 vesilämmitysjärjestelmä: yhteenveto Yhdessä tuotteessa: Varaava takka+vesilämmitys+(leivin/haudutusuunimahdollisuus) Turvallisuus: Tekniikka ei aiheuta sähkökatkon aikaan turvallisuusriskejä -> ei tarvita esim. jäähdytystä Sopii pienikokoisiin varaajatilavuuksiin - > matala tehontuotto antaa mahdollisuuden asentaa pieniin varaajiin Pienet varaajat eivät vie tilaa ja tuota hukkalämpöä Matalat pintalämpötilat eivät ylilämmitä huoneistoa ja pidentävät takan vuotuista käyttöaikaa huomattavasti Yhteensopivuus aurinkokeräinten ja erilaisten lämpöpumppujen kanssa Esim. Ecowatti tai muut hybridivaraajat

35 W10 vesilämmitysjärjestelmä: yhteenveto Ei muuta varaavan takan perustoimintaperiaatteita Myytyjä tuotteita Suomessa jo yli 800 kappaletta 7 vuodessa

36

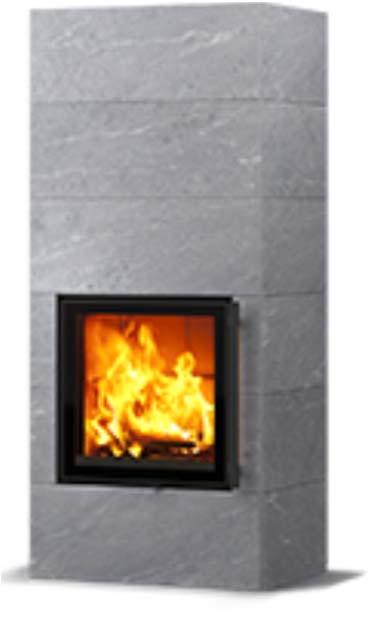

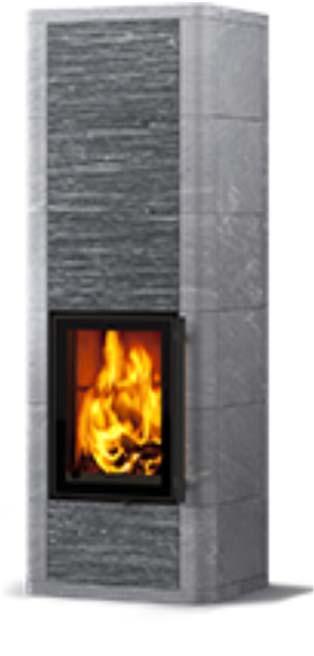

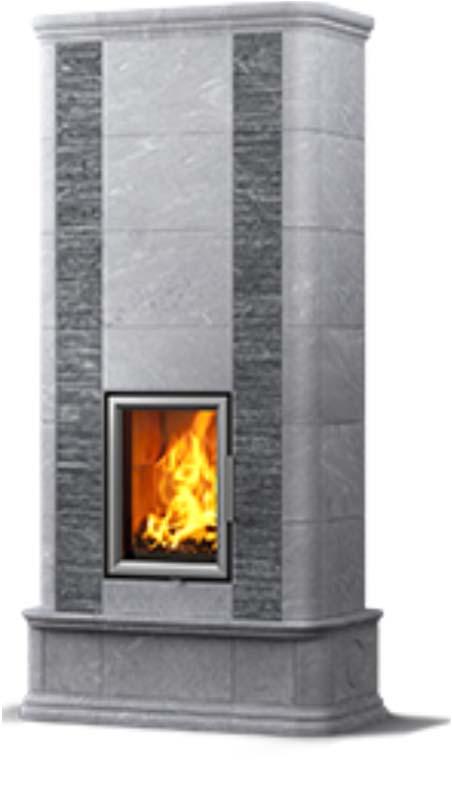

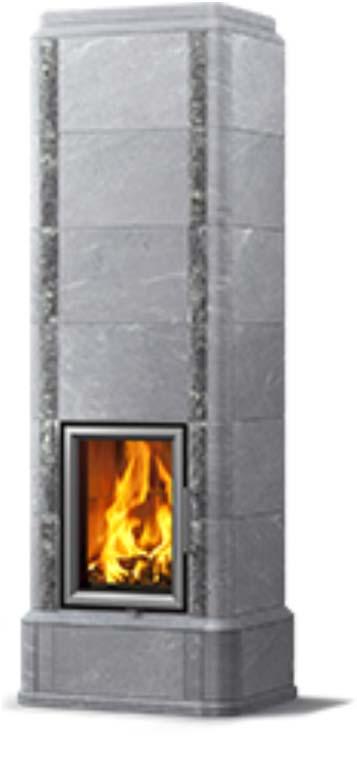

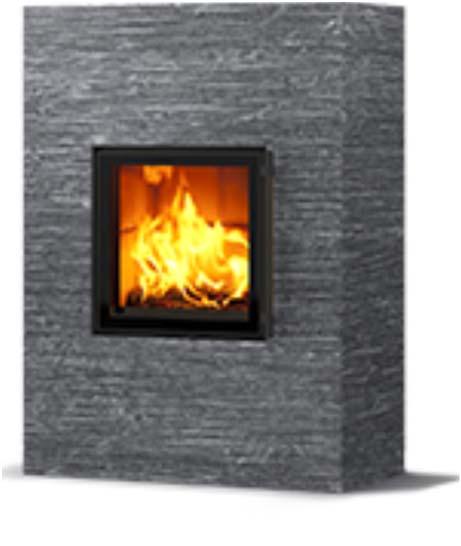

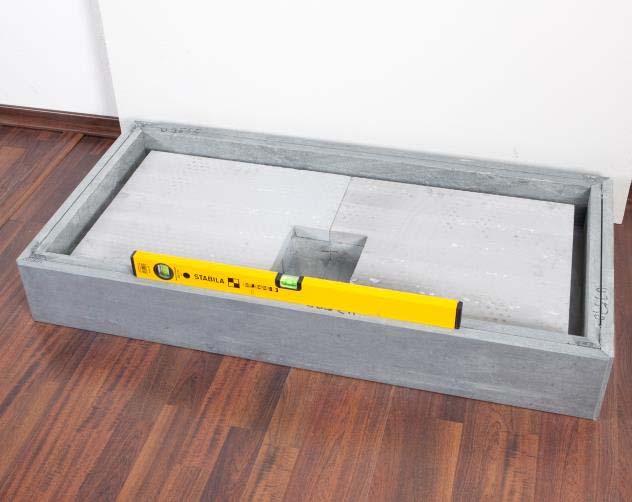

37 KARELIA MALLISTO: ESITTELY Modulaarinen vuokivimallisto Muutamalla sisärunkorakenteella useita ei ulkonäköjä Kaksikerroskuorirakenne Poskikanavallinen versio että spiraali kierto (S-malli)

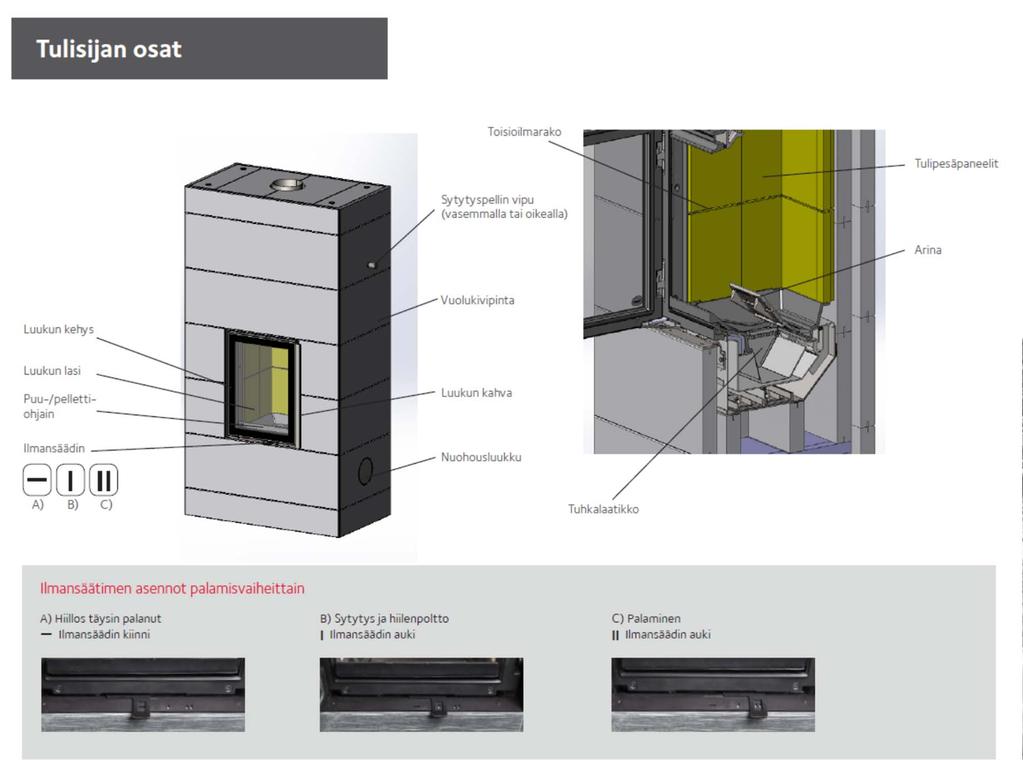

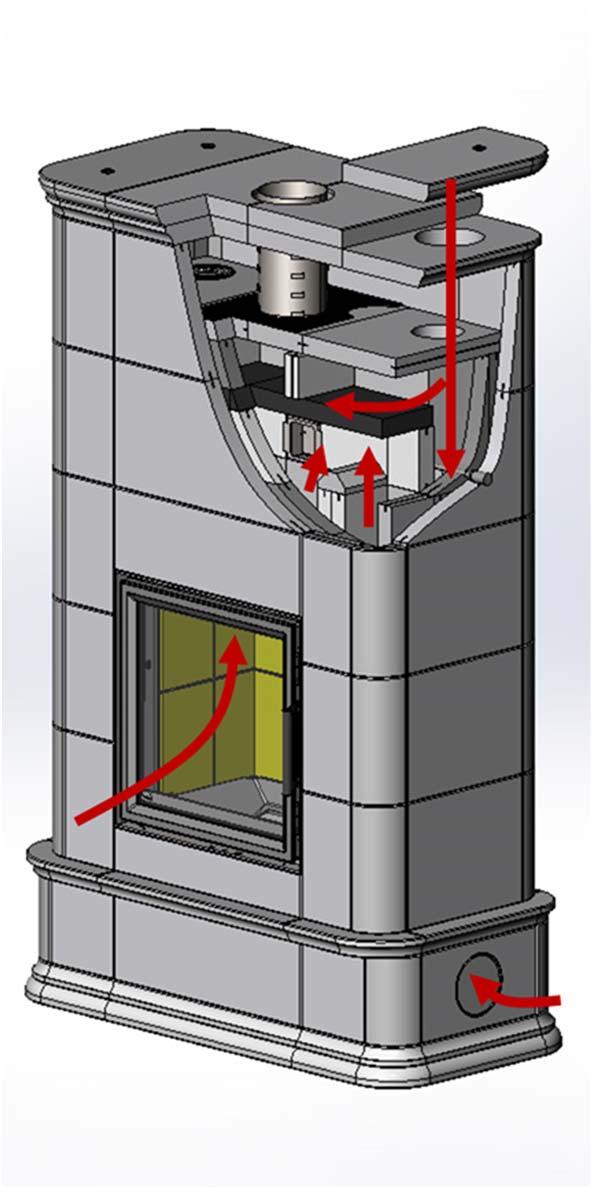

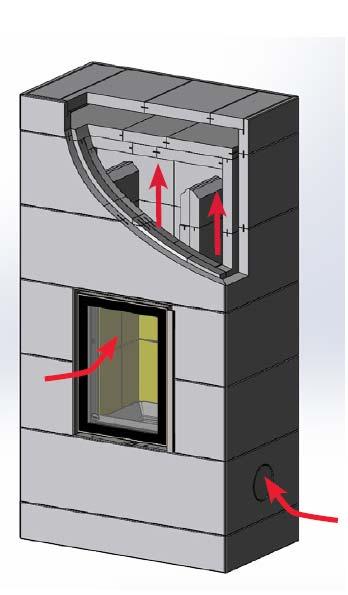

38 TEKNISIÄ OMINAISUUKSIA Lämmön suunnattavuus Pintalämpötiloja voi suunnata eristyksen määrällä % korkeammat lämpötilat eristeettä asentaessa -> isompi lämmöntarve Yksinkertainen ilmansäätö Yksi vipu: kiinni-sytytys-poltto Ensiö ja toisioilman suhde ~ 10/90 % Sytytys- ja hiilenpolttoasennossa arina ilmaa reilummin Ilmansäädin erittäin tiivis Helppo käyttää Ovessa ei käännettäviä kahvoja Ilmansäätöä ei tarvitse erikseen miettiä Tuhkat helposti otettavissa tulipesästä erillisestä tuhkalaatikosta Puun ja pelletin poltto samassa pesässä ilman erillisiä osia

39 KÄYTTÖ etunimi sukunimi

40 NUOHOUS

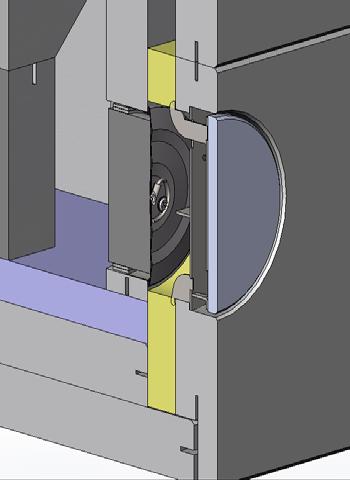

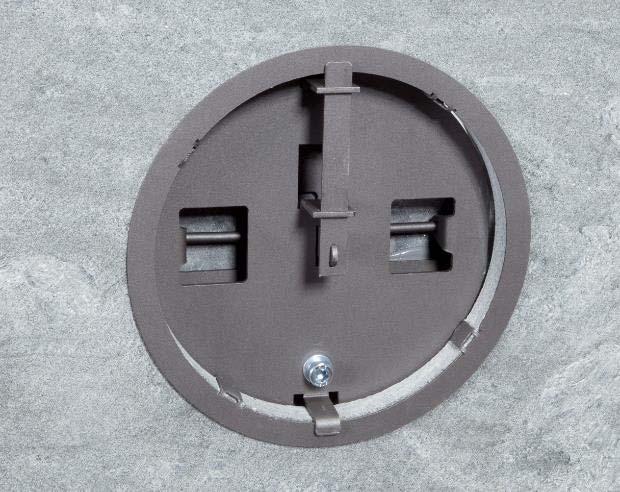

41 NUOHOUSLUUKUT Tupla nouhousluukut Pintaluukku pinnan tasossa aukaisumekanismilla Päältäliitoksissa luukku myös uunin päällä

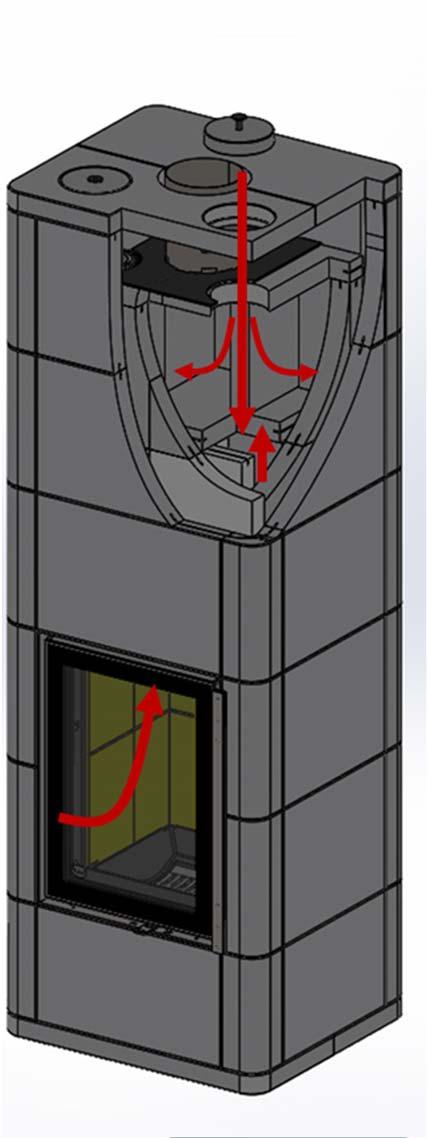

42 NOUHOUS ALALIITOS YLÄLIITOS S-MALLI

43 SUOJAETÄISYYDET

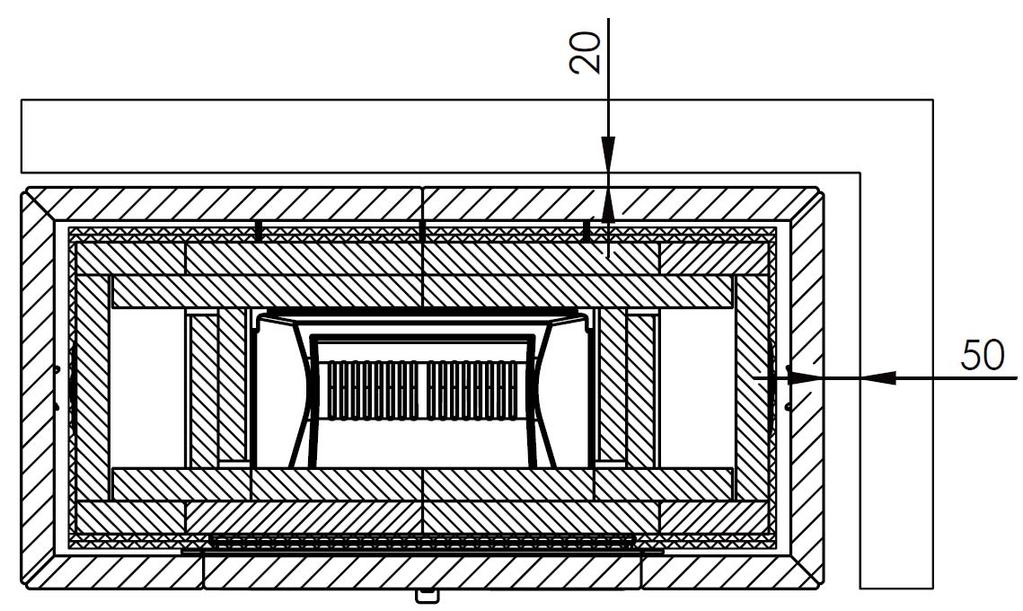

44 SUOJAETÄISYYDET Palavaan materiaaliin:poskikanavallinen eristetty

45 SUOJAETÄISYYDET Palavaan materiaaliin: Poskikanavallinen, ei eristettä

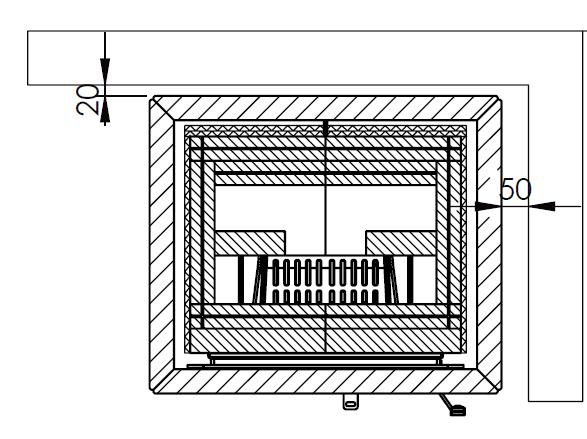

46 SUOJAETÄISYYDET Suojaetäisyydet S malli pysty ja neliöluukulla eristeellä (1400 neliö) 20 :

47 SUOJAETÄISYYDET Suojaetäisyydet S malli pystyluukulla ilman eristettä Ei villoja

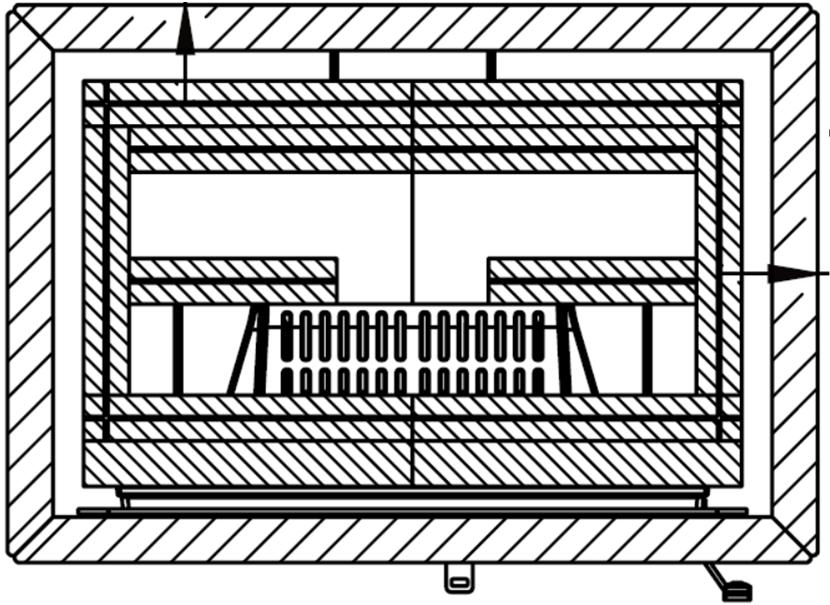

48 SUOJAETÄISYYDET Suojaetäisyydet S malli neliöluukulla ilman eristettä Ei villoja
