1 Rakennusten salamasuojaus 1

2 Rakennusten salamasuojaus Salamasuojaus on kokonaisuus, johon kuuluu sekä ylijännitesuojilla toteutettava sisäinen suojaus että rakennuksen ulkoinen salamasuojaus. Ulkoisen Salamasuojauksen tarkoitus on estää salaman aiheuttamat vahingot rakennukseen tai muuhun suojattavaan kohteeseen. Ulkoinen salamasuojaus edellyttää aina myös sisäistä suojausta. Salaman iskiessä rakennukseen, salamavirta kulkee rakennuksen rakenteiden läpi. Seurauksena voi olla rakennuksen ja/tai elektroniikkalaitteiden vaurioituminen, tulipalo sekä hengenvaarallisten jännite-erojen syntyminen rakennuksen sisälle. Salamasuojauksella estetään salaman iskusta aiheutuneet tuhot. Ulkoinen salamasuojaus koostuu kolmesta pääosasta: salamanvangitsijajärjestelmästä, alastulojohtimista ja maadoitusjärjestelmästä. Mitoittamalla eri järjestelmät oikein, estetään tehokkaasti salamaniskun aiheuttamat vahingot ja taataan laitteistojen häiriötön toiminta myös ukonilmalla. Kun salama, joka on voimakas virtapulssi, on kulkenut ukkospilvestä kilometrien matkan ilman läpi ja osuu rakennukseen, ei sen kulkua voida pysäyttää, mutta se voidaan ohjata kulkemaan turvallisia reittejä maahan.. Salamasuojaus suunnitellaan ja toteutetaan siten, että salama osuu salamanvangitsijajärjestelmään eikä suojattuun kohteeseen. Salamanvangitsijoista salamavirta johdetaan hallitusti ja turvallisesti alastulojohtimilla maadoitukseen. 2 Mikäli harkitset salamasuojauksen rakentamista, ota yhteyttä meihin, annamme mielellämme neuvoja suojauksen toteutuksesta sekä tarvittaessa lisätietoja tuotteistamme. Vuosien kokemuksemme salamasuojauksesta sekä DEHN + SÖHNEn tietotaito ja markkinoiden laajin valikoima salamasuojaustarvikkeita auttavat sinua toteuttamaan tehokkaan suojan salamaniskuja vastaan! DEHN + SÖHNEn tinkimättömään laatuun luotetaan kaikkialla maailmassa.

3 Katto- ja alastulojohdin Materiaali Ø A SSTL DEHN Al 8 mm 50 mm² Al, soft 8 mm 50 mm² Cu 8 mm 50 mm² St/Zn 8 mm 50 mm² Sieppaustanko, Ø 16 mm Materiaali Pituus SSTL DEHN Al 1,0 m St/Zn 1,0 m Rst teräs 1,0 m Myös pidempiä tankoja max. 5 m Siepaustanko, kolmijalkatuella Ø h SSTL DEHN 40/16/1 4 m /16/1 6 m Betonipainot ja muovisuojat on tilattava erikseen! Eri malleja aina korke teen 14 m saakka. Johdinkiinnike tiilikaton harjalle Materiaali Johdin Väri SSTL DEHN Muovi 8 mm Harm Muovi 8 mm Rusk Rst teräs 8 mm Runkomateriaali kaikille rst teräs Betonipaino ja muovisuoja Materiaali m / Ø SSTL DEHN Betonijalusta 17kg Betonijalusta 8,5kg Muovisuoja 370 mm Muovisuoja 280 mm Johdinkiinnike tiilikatolle Materiaali Johdin Väri SSTL DEHN Muovi 8 mm Harm Muovi 8 mm Rusk Rst teräs 8 mm Runkomateriaali kaikille rst teräs Johdiinkiinnike peltikatolle Materiaali Ø SSTL DEHN Rst teräs 6-10 mm *) Rst teräs 8 mm **) *) kiinteä johdinkiinnitys **) löysä johdinkiinnitys Tasakaton johdinkiinnike, Ø 8 mm Materiaali Paino SSTL DEHN Betoni 1 kg Muovi ei betonipainoa Betoni *) 1 kg *) Saatavana adapteri Ø 10 mm johtimelle Kiinnike Ø 8 mm johtimelle, muovia Väri Korkeus SSTL DEHN Harmaa 16 mm Ruskea 16 mm Harmaa 36 mm Ruskea 36 mm Kiinnike Ø 8 mm johtimelle, muovia Materiaali SSTL DEHN Rst teräs Rst teräs *) St/Zn *) Siältää ruuvin ja muovisen alustyynyn Johdinkiinnike räystäskouruun Al 6-10 mm Cu 8 mm St/Zn 8-10 mm Rst teräs 8-10 mm Yleisliitin Materiaali Ø SSTL DEHN Al 8-10 mm Cu 8 mm St/Zn 8-10 mm Rst teräs 8-10 mm Johdinkiinnike, rst terästä Rst teräs 8-10 mm Rst teräs 8-10 mm *) Rst teräs 13 mm *) Siältää ruuvin ja muovisen alustyynyn Johdinkiinnike, rst terästä St/Zn 8-10 mm Rst teräs 8-10 mm *) Siältää ruuvin ja muovisen alustyynyn 3

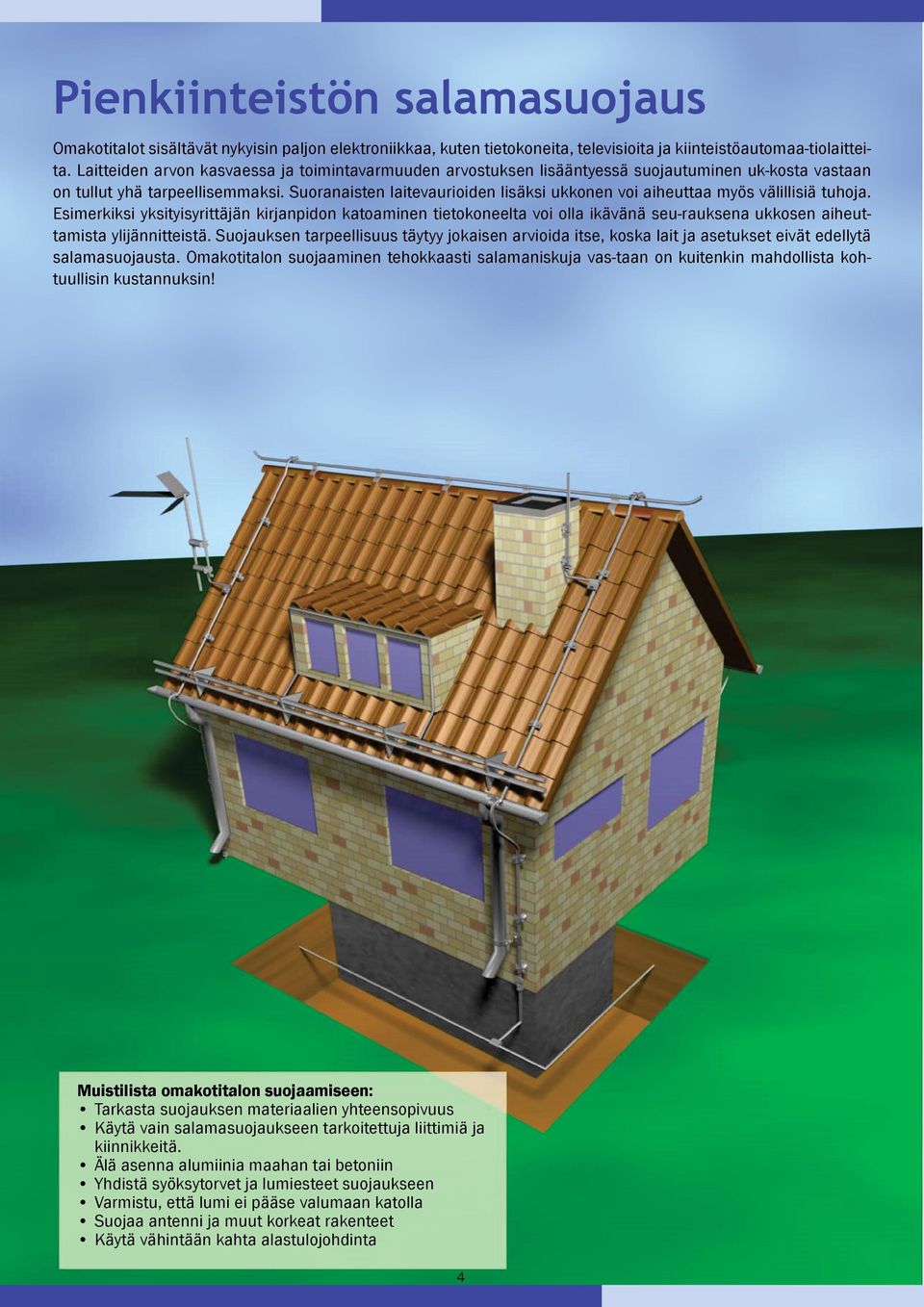

4 Pienkiinteistön salamasuojaus Omakotitalot sisältävät nykyisin paljon elektroniikkaa, kuten tietokoneita, televisioita ja kiinteistöautomaa-tiolaitteita. Laitteiden arvon kasvaessa ja toimintavarmuuden arvostuksen lisääntyessä suojautuminen uk-kosta vastaan on tullut yhä tarpeellisemmaksi. Suoranaisten laitevaurioiden lisäksi ukkonen voi aiheuttaa myös välillisiä tuhoja. Esimerkiksi yksityisyrittäjän kirjanpidon katoaminen tietokoneelta voi olla ikävänä seu-rauksena ukkosen aiheuttamista ylijännitteistä. Suojauksen tarpeellisuus täytyy jokaisen arvioida itse, koska lait ja asetukset eivät edellytä salamasuojausta. Omakotitalon suojaaminen tehokkaasti salamaniskuja vas-taan on kuitenkin mahdollista kohtuullisin kustannuksin! Muistilista omakotitalon suojaamiseen: Tarkasta suojauksen materiaalien yhteensopivuus Käytä vain salamasuojaukseen tarkoitettuja liittimiä ja kiinnikkeitä. Älä asenna alumiinia maahan tai betoniin Yhdistä syöksytorvet ja lumiesteet suojaukseen Varmistu, että lumi ei pääse valumaan katolla Suojaa antenni ja muut korkeat rakenteet Käytä vähintään kahta alastulojohdinta 4

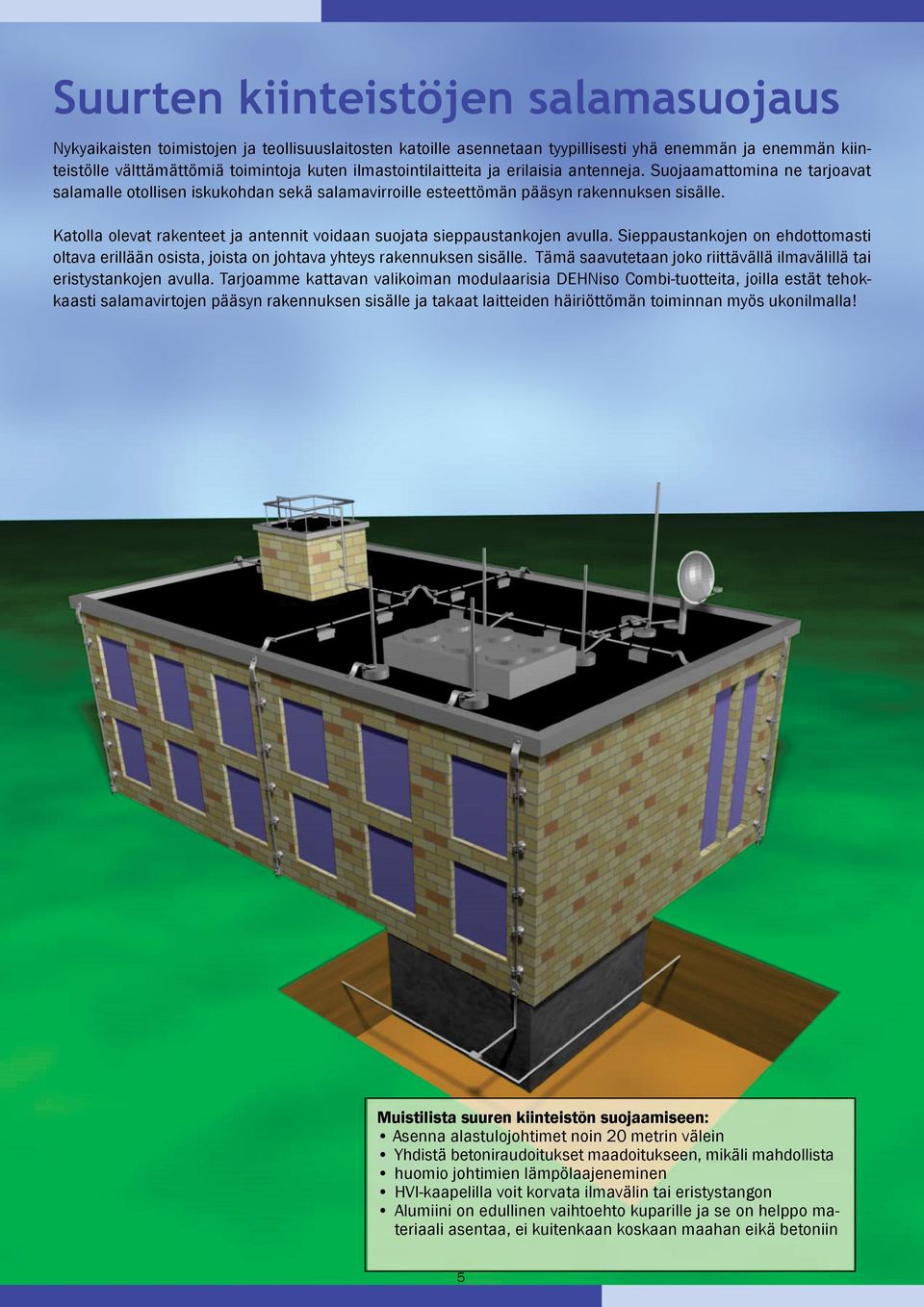

5 Suurten kiinteistöjen salamasuojaus Nykyaikaisten toimistojen ja teollisuuslaitosten katoille asennetaan tyypillisesti yhä enemmän ja enemmän kiinteistölle välttämättömiä toimintoja kuten ilmastointilaitteita ja erilaisia antenneja. Suojaamattomina ne tarjoavat salamalle otollisen iskukohdan sekä salamavirroille esteettömän pääsyn rakennuksen sisälle. Katolla olevat rakenteet ja antennit voidaan suojata sieppaustankojen avulla. Sieppaustankojen on ehdottomasti oltava erillään osista, joista on johtava yhteys rakennuksen sisälle. Tämä saavutetaan joko riittävällä ilmavälillä tai eristystankojen avulla. Tarjoamme kattavan valikoiman modulaarisia DEHNiso Combi-tuotteita, joilla estät tehokkaasti salamavirtojen pääsyn rakennuksen sisälle ja takaat laitteiden häiriöttömän toiminnan myös ukonilmalla! Muistilista suuren kiinteistön suojaamiseen: Asenna alastulojohtimet noin 20 metrin välein Yhdistä betoniraudoitukset maadoitukseen, mikäli mahdollista huomio johtimien lämpölaajeneminen HVI-kaapelilla voit korvata ilmavälin tai eristystangon Alumiini on edullinen vaihtoehto kuparille ja se on helppo materiaali asentaa, ei kuitenkaan koskaan maahan eikä betoniin 5

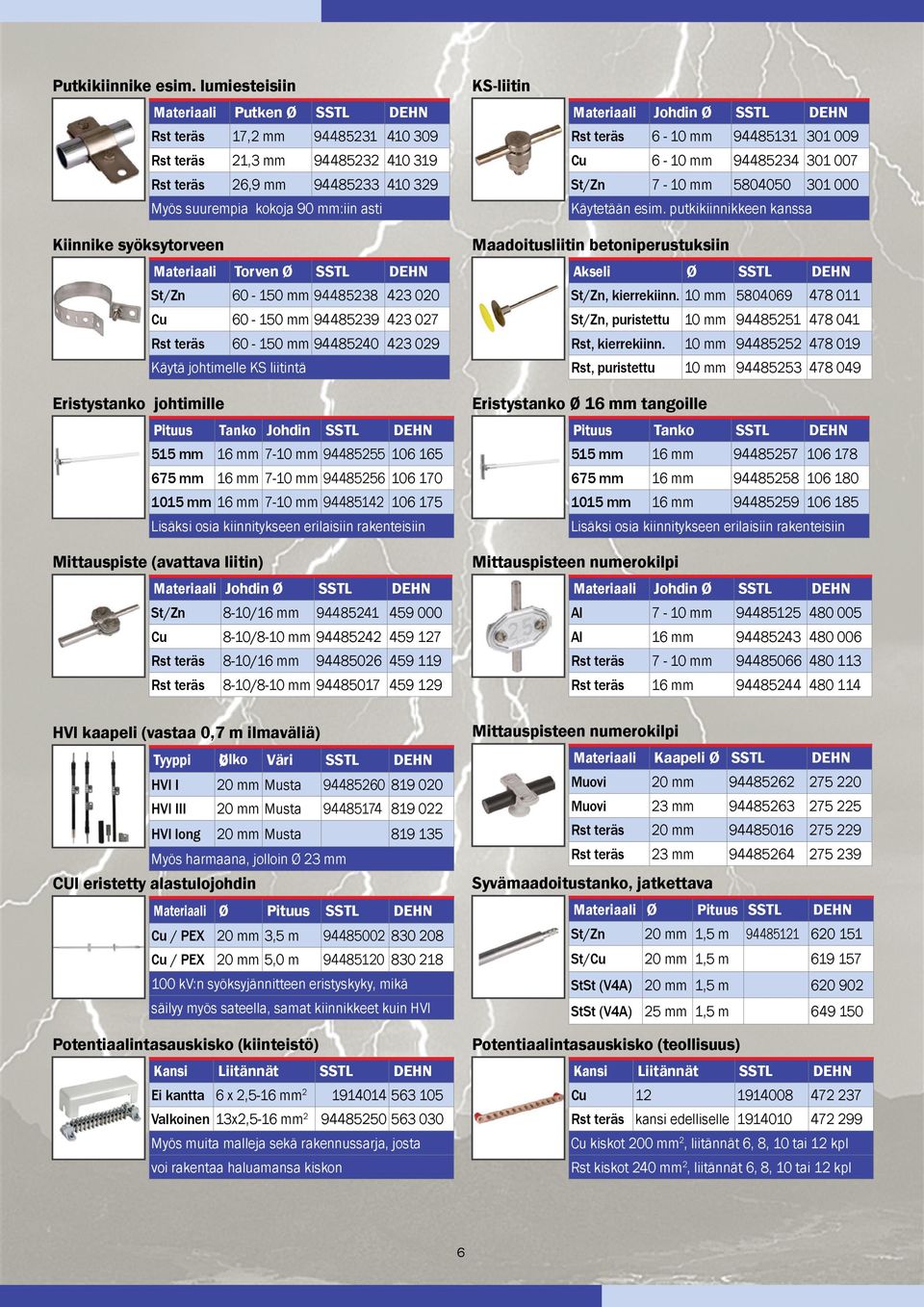

6 Putkikiinnike esim. lumiesteisiin Materiaali Putken Ø SSTL DEHN Rst teräs 17,2 mm Rst teräs 21,3 mm Rst teräs 26,9 mm Myös suurempia kokoja 90 mm:iin asti KS-liitin Rst teräs 6-10 mm Cu 6-10 mm St/Zn 7-10 mm Käytetään esim. putkikiinnikkeen kanssa Kiinnike syöksytorveen Materiaali Torven Ø SSTL DEHN St/Zn mm Cu mm Rst teräs mm Käytä johtimelle KS liitintä Eristystanko johtimille Pituus Tanko Johdin SSTL DEHN 515 mm 16 mm 7-10 mm mm 16 mm 7-10 mm mm 16 mm 7-10 mm Lisäksi osia kiinnitykseen erilaisiin rakenteisiin Mittauspiste (avattava liitin) St/Zn 8-10/16 mm Cu 8-10/8-10 mm Rst teräs 8-10/16 mm Rst teräs 8-10/8-10 mm Maadoitusliitin betoniperustuksiin Akseli Ø SSTL DEHN St/Zn, kierrekiinn. 10 mm St/Zn, puristettu 10 mm Rst, kierrekiinn. 10 mm Rst, puristettu 10 mm Eristystanko Ø 16 mm tangoille Pituus Tanko SSTL DEHN 515 mm 16 mm mm 16 mm mm 16 mm Lisäksi osia kiinnitykseen erilaisiin rakenteisiin Mittauspisteen numerokilpi Al 7-10 mm Al 16 mm Rst teräs 7-10 mm Rst teräs 16 mm HVI kaapeli (vastaa 0,7 m ilmaväliä) Tyyppi Ulko Ø Väri SSTL DEHN HVI I 20 mm Musta HVI III 20 mm Musta HVI long 20 mm Musta Myös harmaana, jolloin Ø 23 mm CUI eristetty alastulojohdin Materiaali Ø Pituus SSTL DEHN Cu / PEX 20 mm 3,5 m Cu / PEX 20 mm 5,0 m kv:n syöksyjännitteen eristyskyky, mikä säilyy myös sateella, samat kiinnikkeet kuin HVI Potentiaalintasauskisko (kiinteistö) Kansi Liitännät SSTL DEHN Ei kantta 6 x 2,5-16 mm Valkoinen 13x2,5-16 mm Myös muita malleja sekä rakennussarja, josta voi rakentaa haluamansa kiskon Mittauspisteen numerokilpi Materiaali Kaapeli Ø SSTL DEHN Muovi 20 mm Muovi 23 mm Rst teräs 20 mm Rst teräs 23 mm Syvämaadoitustanko, jatkettava Materiaali Ø Pituus SSTL DEHN St/Zn 20 mm 1,5 m St/Cu 20 mm 1,5 m StSt (V4A) 20 mm 1,5 m StSt (V4A) 25 mm 1,5 m Potentiaalintasauskisko (teollisuus) Kansi Liitännät SSTL DEHN Cu Rst teräs kansi edelliselle Cu kiskot 200 mm 2, liitännät 6, 8, 10 tai 12 kpl Rst kiskot 240 mm 2, liitännät 6, 8, 10 tai 12 kpl 6

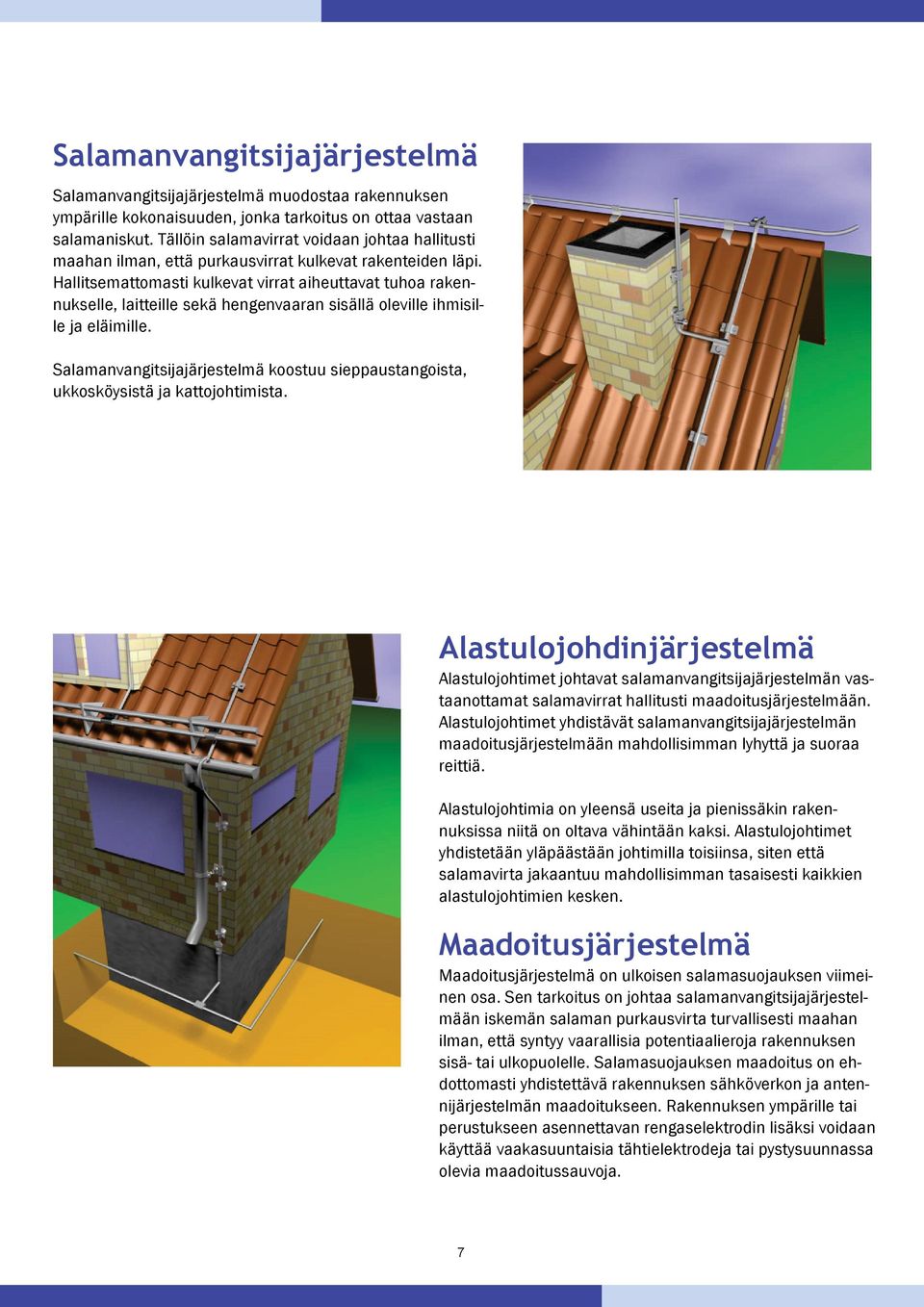

7 Salamanvangitsijajärjestelmä Salamanvangitsijajärjestelmä muodostaa rakennuksen ympärille kokonaisuuden, jonka tarkoitus on ottaa vastaan salamaniskut. Tällöin salamavirrat voidaan johtaa hallitusti maahan ilman, että purkausvirrat kulkevat rakenteiden läpi. Hallitsemattomasti kulkevat virrat aiheuttavat tuhoa rakennukselle, laitteille sekä hengenvaaran sisällä oleville ihmisille ja eläimille. Salamanvangitsijajärjestelmä koostuu sieppaustangoista, ukkosköysistä ja kattojohtimista. Alastulojohdinjärjestelmä Alastulojohtimet johtavat salamanvangitsijajärjestelmän vastaanottamat salamavirrat hallitusti maadoitusjärjestelmään. Alastulojohtimet yhdistävät salamanvangitsijajärjestelmän maadoitusjärjestelmään mahdollisimman lyhyttä ja suoraa reittiä. Alastulojohtimia on yleensä useita ja pienissäkin rakennuksissa niitä on oltava vähintään kaksi. Alastulojohtimet yhdistetään yläpäästään johtimilla toisiinsa, siten että salamavirta jakaantuu mahdollisimman tasaisesti kaikkien alastulojohtimien kesken. Maadoitusjärjestelmä Maadoitusjärjestelmä on ulkoisen salamasuojauksen viimeinen osa. Sen tarkoitus on johtaa salamanvangitsijajärjestelmään iskemän salaman purkausvirta turvallisesti maahan ilman, että syntyy vaarallisia potentiaalieroja rakennuksen sisä- tai ulkopuolelle. Salamasuojauksen maadoitus on ehdottomasti yhdistettävä rakennuksen sähköverkon ja antennijärjestelmän maadoitukseen. Rakennuksen ympärille tai perustukseen asennettavan rengaselektrodin lisäksi voidaan käyttää vaakasuuntaisia tähtielektrodeja tai pystysuunnassa olevia maadoitussauvoja. 7

8 DEHN + SÖHNE - salamasuojauksen pioneeri DEHN + SÖHNE on vuonna 1910 perustettu yritys, jonka päätoimiala on salama- ja ylijännitesuojaus. DEHN + SÖHNE tarjoaa markkinoiden kattavimman tuotevalikoiman niin ylijännitesuojia kuin ulkoiseen salamasuojaukseen käytettäviä komponentteja. DEHN + SÖHNEn laboratorio on parhaimmistoa koko maailmassa. Vahva panostus tutkimukseen ja tuotekehitykseen on tuottanut lukuisia merkittäviä innovaatioita, jotka vievät koko salamasuojausalaa vauhdilla eteenpäin. Kaikki DEHN+SÖHNEn tuotteet ovat uusimpien IEC standardien mukaisia. Lue lisää perusteellisesta oppaasta, Lightning Protection Guide, jonka voit ladata DEHN+SÖHNEn kotisivulta! Finn_Electric_External_Lightning_Protection_fi_ Finn Electric Oy info@finnelectric.fi
