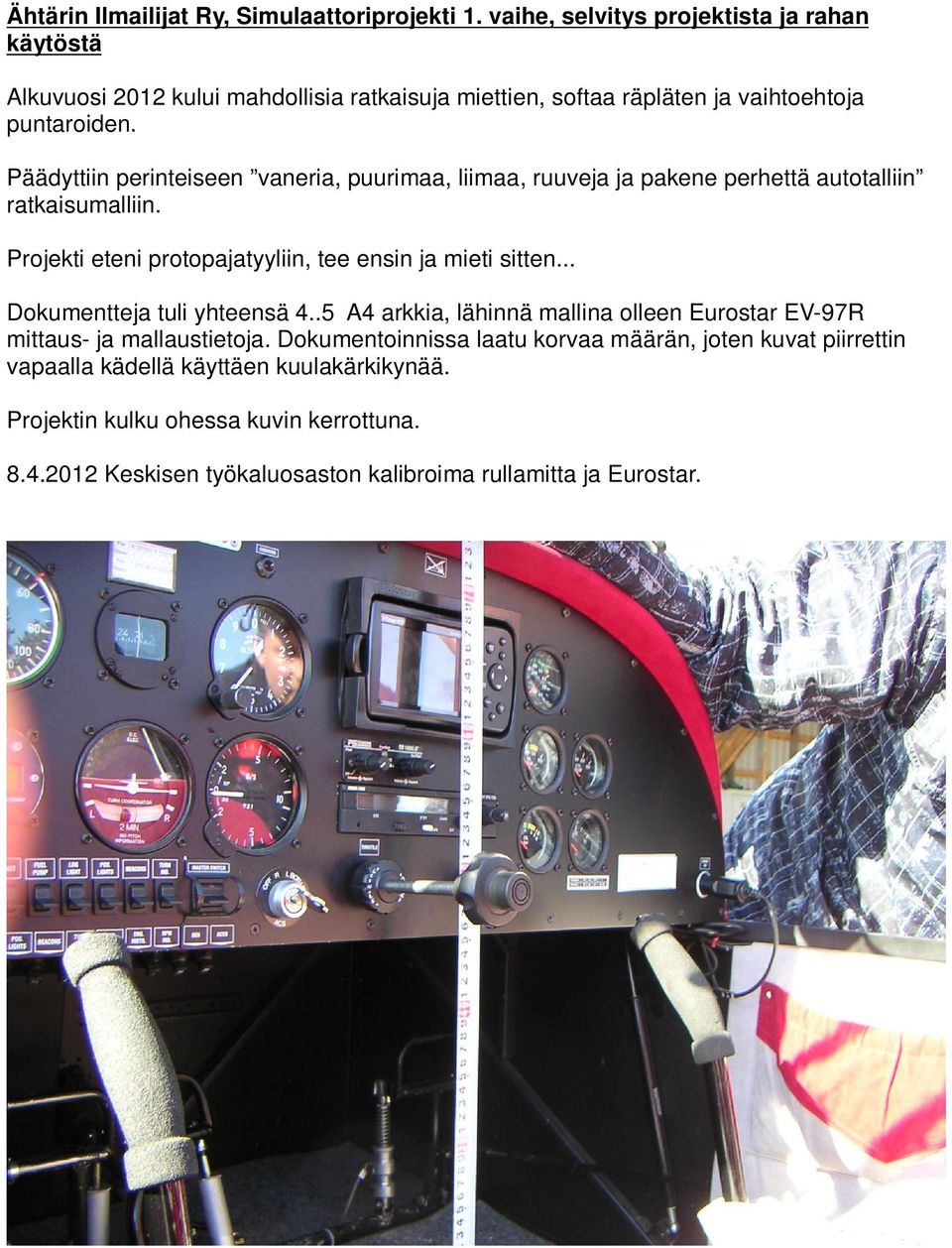

1 Ähtärin Ilmailijat Ry, Simulaattoriprojekti 1. vaihe, selvitys projektista ja rahan käytöstä Alkuvuosi 2012 kului mahdollisia ratkaisuja miettien, softaa räpläten ja vaihtoehtoja puntaroiden. Päädyttiin perinteiseen vaneria, puurimaa, liimaa, ruuveja ja pakene perhettä autotalliin ratkaisumalliin. Projekti eteni protopajatyyliin, tee ensin ja mieti sitten... Dokumentteja tuli yhteensä 4..5 A4 arkkia, lähinnä mallina olleen Eurostar EV-97R mittaus- ja mallaustietoja. Dokumentoinnissa laatu korvaa määrän, joten kuvat piirrettin vapaalla kädellä käyttäen kuulakärkikynää. Projektin kulku ohessa kuvin kerrottuna Keskisen työkaluosaston kalibroima rullamitta ja Eurostar.

Päädyttiin perinteiseen vaneria, puurimaa, liimaa, ruuveja ja pakene perhettä autotalliin ratkaisumalliin. Projekti eteni protopajatyyliin, tee ensin ja mieti sitten.

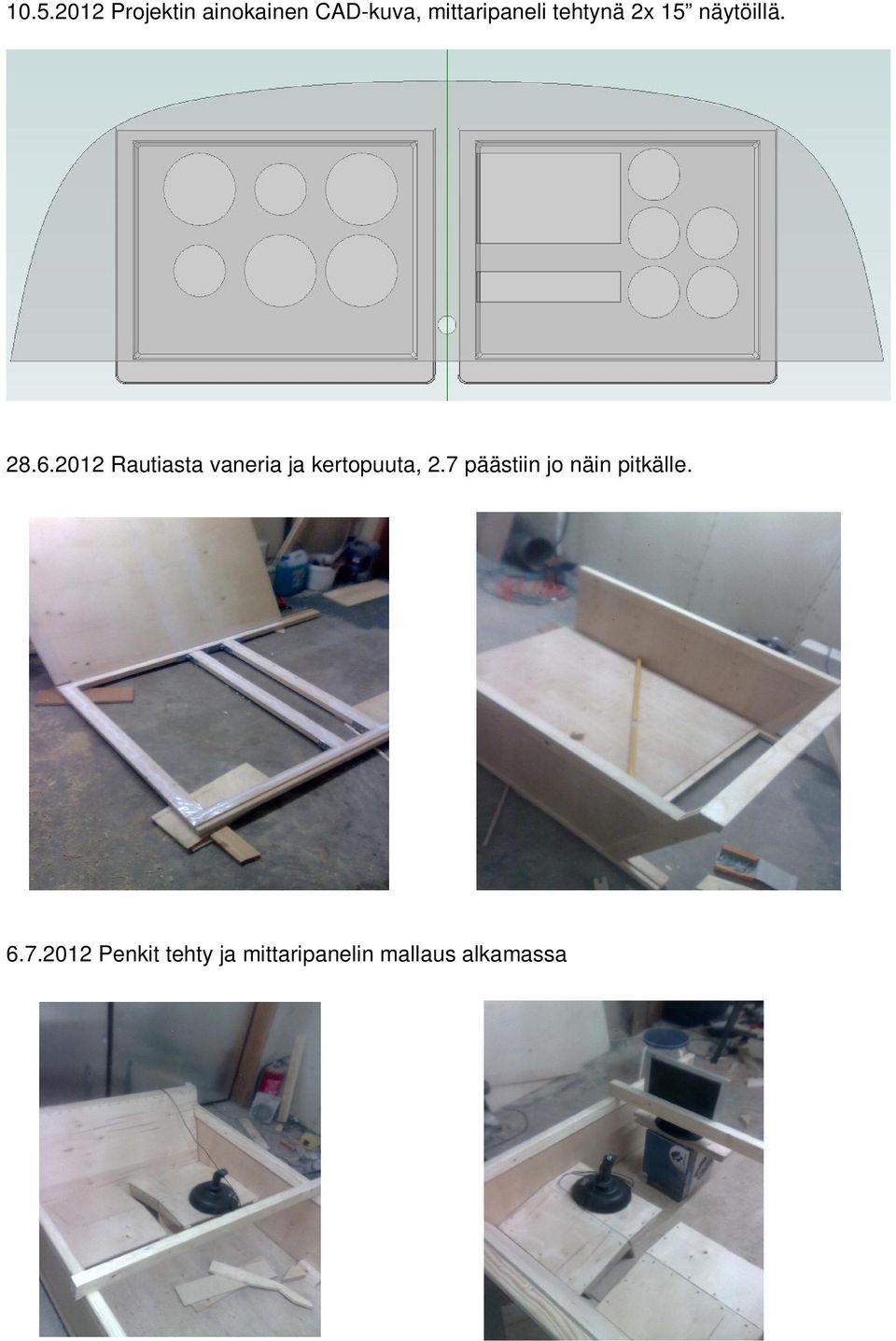

2 Projektin ainokainen CAD-kuva, mittaripaneli tehtynä 2x 15 näytöillä Rautiasta vaneria ja kertopuuta, 2.7 päästiin jo näin pitkälle Penkit tehty ja mittaripanelin mallaus alkamassa

2012 Rautiasta vaneria ja kertopuuta, 2.

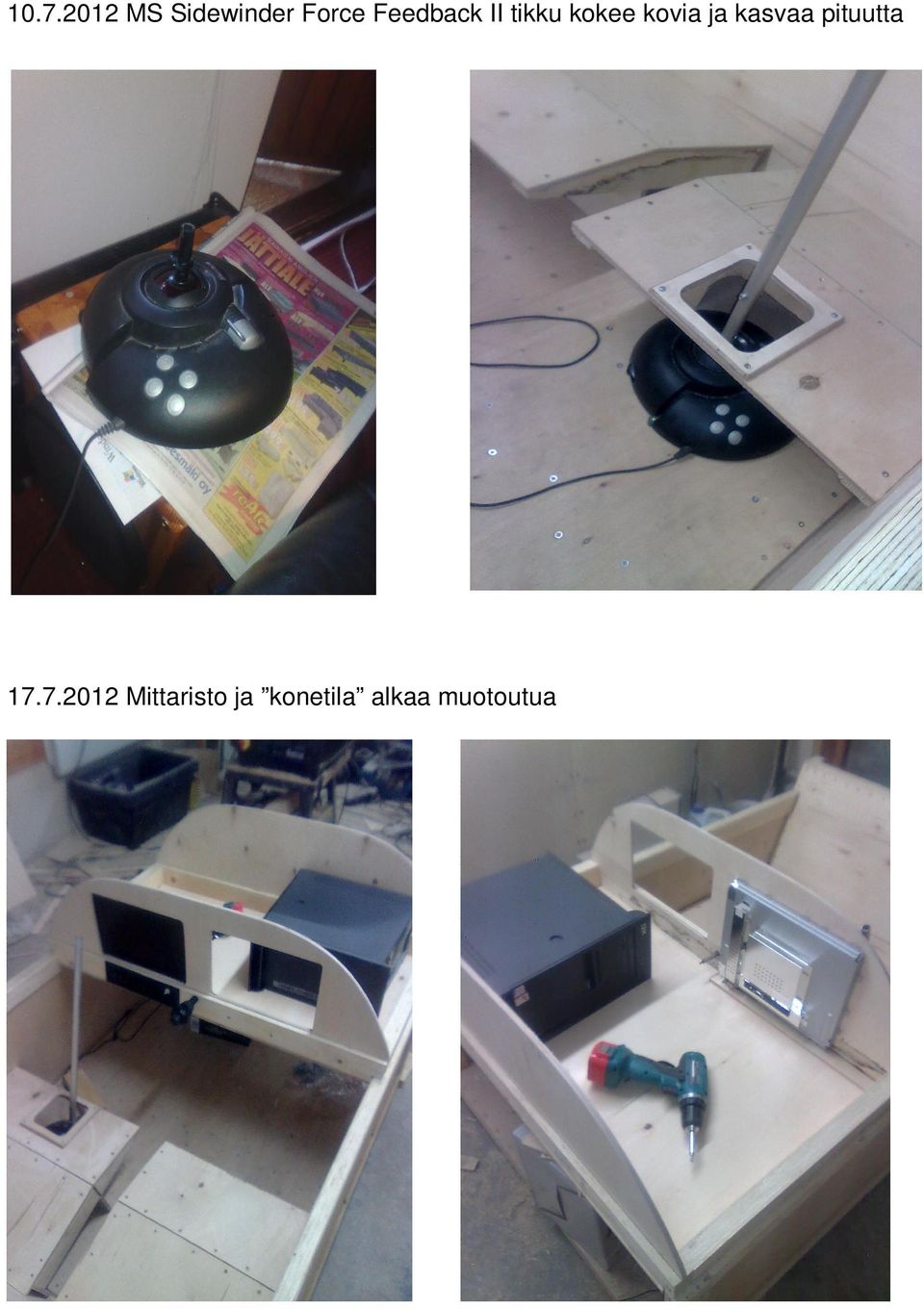

3 MS Sidewinder Force Feedback II tikku kokee kovia ja kasvaa pituutta Mittaristo ja konetila alkaa muotoutua

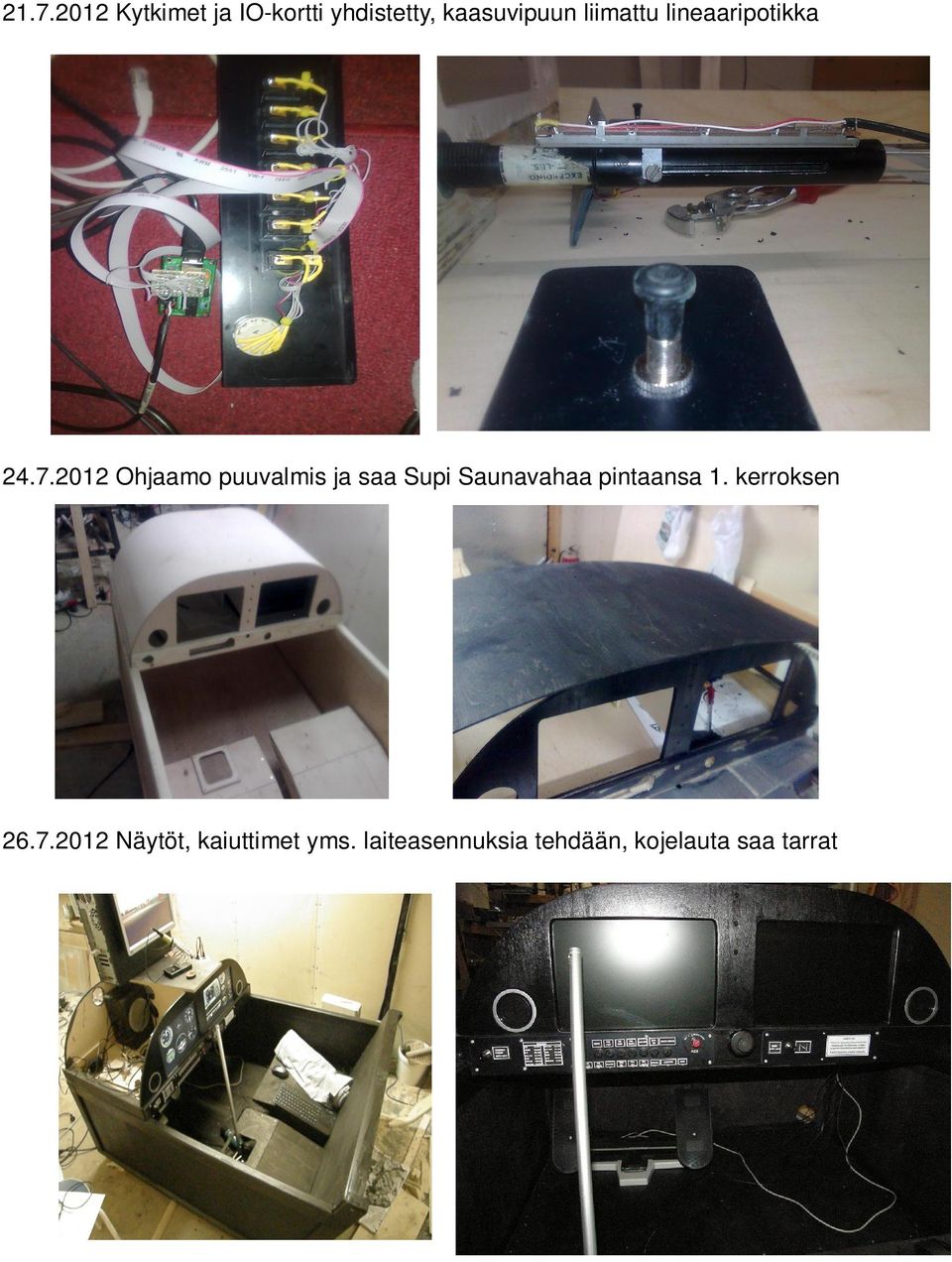

4 Kytkimet ja IO-kortti yhdistetty, kaasuvipuun liimattu lineaaripotikka Ohjaamo puuvalmis ja saa Supi Saunavahaa pintaansa 1. kerroksen Näytöt, kaiuttimet yms. laiteasennuksia tehdään, kojelauta saa tarrat

2012 Ohjaamo puuvalmis ja saa Supi Saunavahaa pintaansa 1.

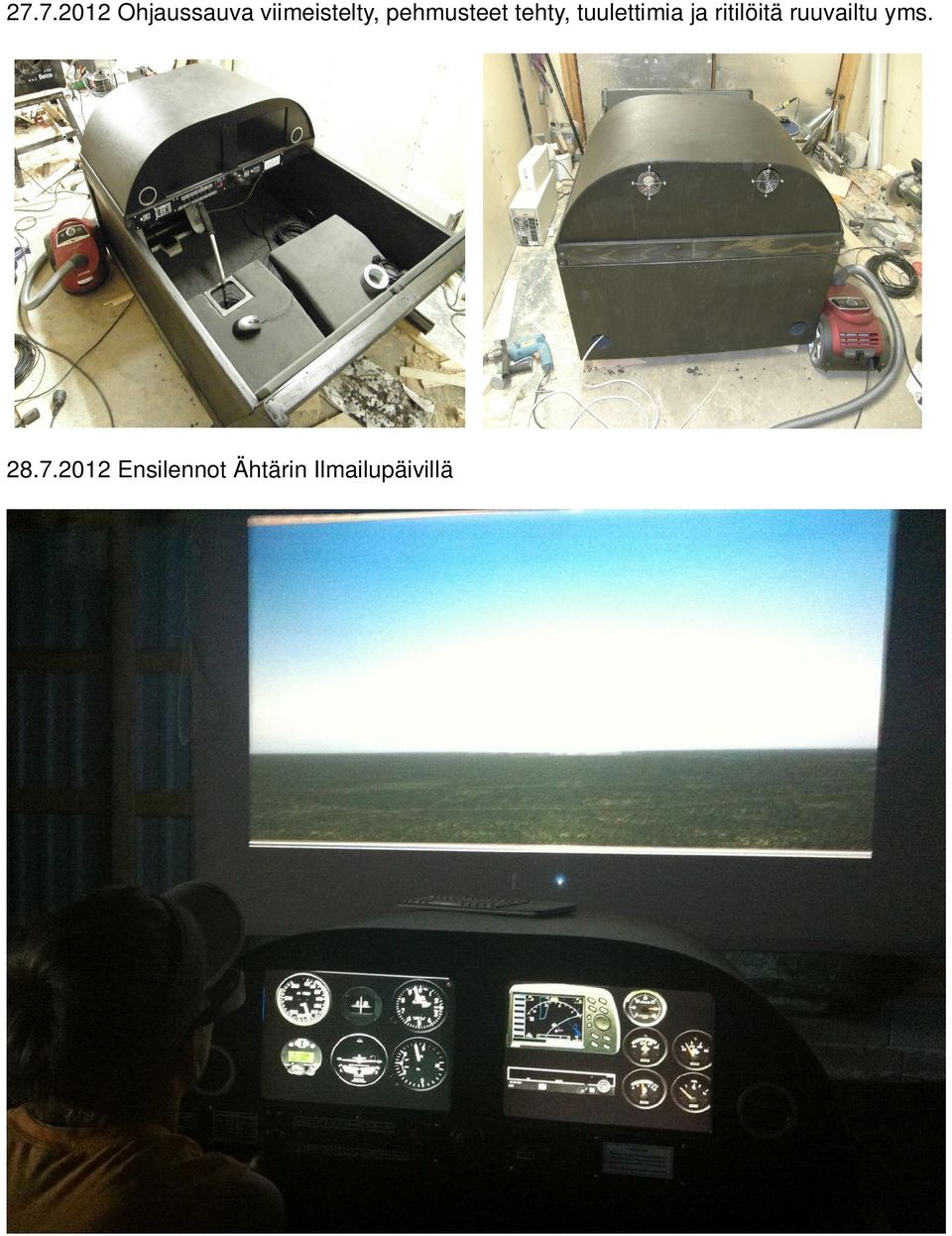

5 Ohjaussauva viimeistelty, pehmusteet tehty, tuulettimia ja ritilöitä ruuvailtu yms Ensilennot Ähtärin Ilmailupäivillä

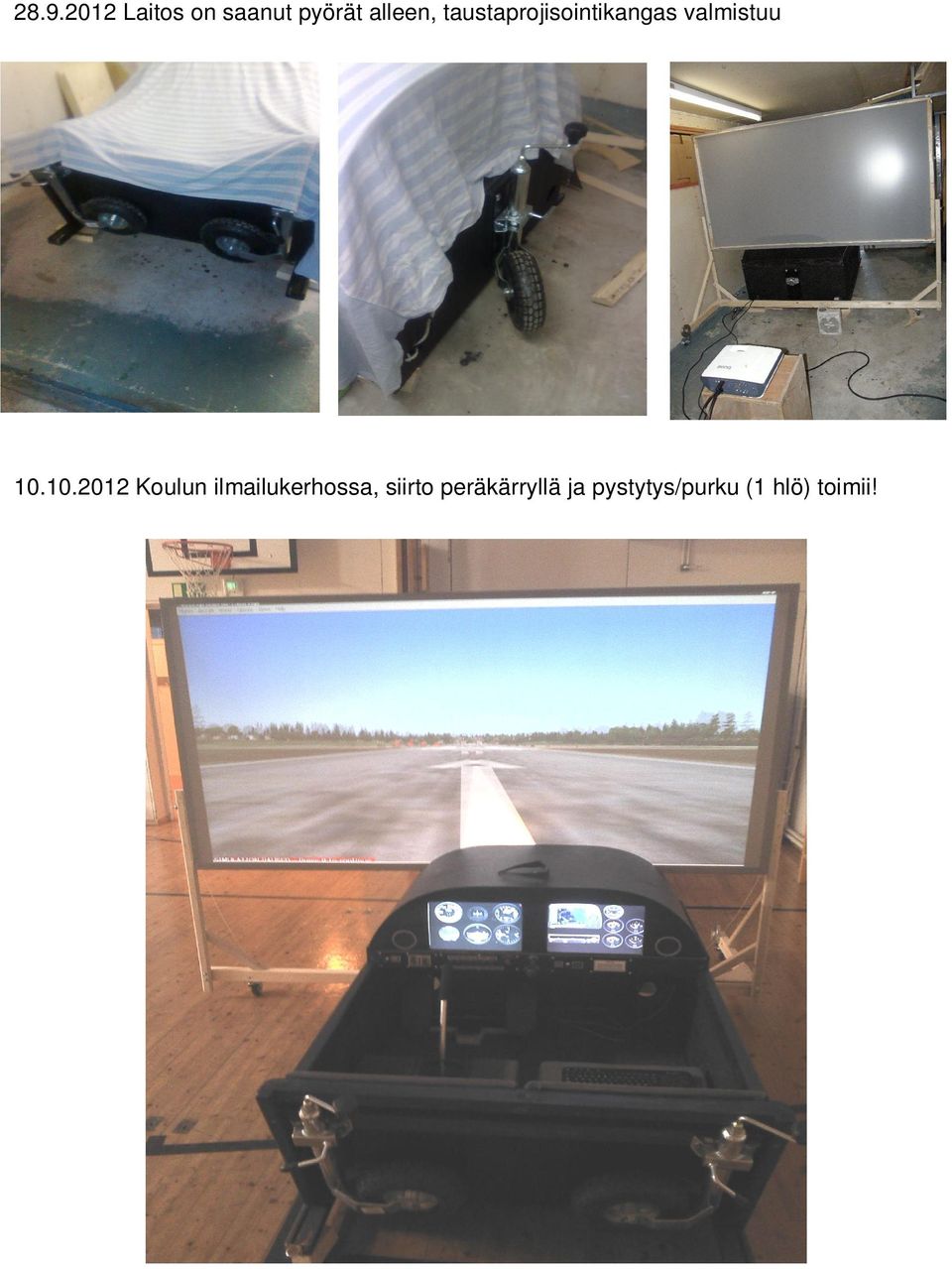

6 Laitos on saanut pyörät alleen, taustaprojisointikangas valmistuu Koulun ilmailukerhossa, siirto peräkärryllä ja pystytys/purku (1 hlö) toimii!

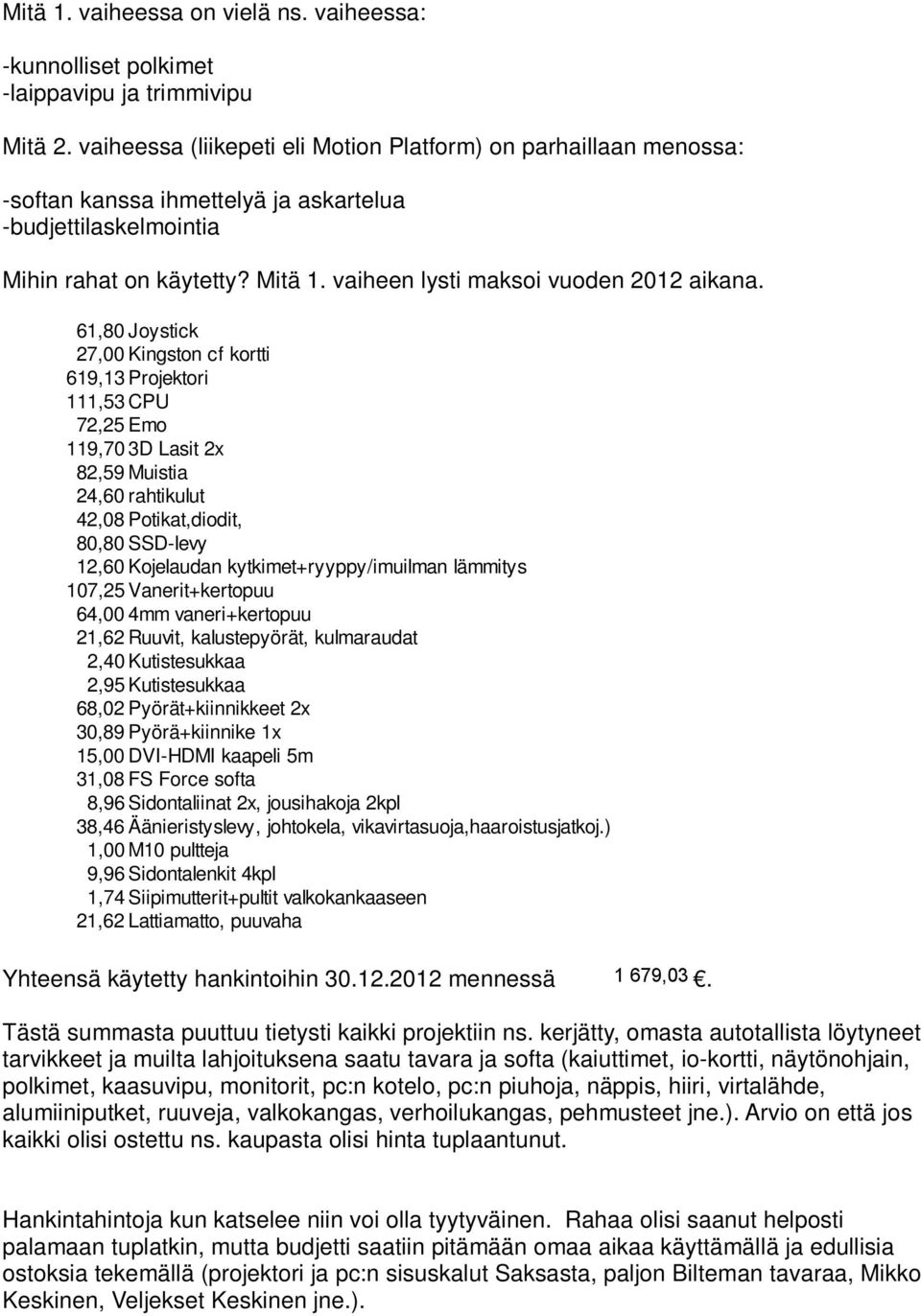

7 Mitä 1. vaiheessa on vielä ns. vaiheessa: -kunnolliset polkimet -laippavipu ja trimmivipu Mitä 2. vaiheessa (liikepeti eli Motion Platform) on parhaillaan menossa: -softan kanssa ihmettelyä ja askartelua -budjettilaskelmointia Mihin rahat on käytetty? Mitä 1. vaiheen lysti maksoi vuoden 2012 aikana. 61,80 Joystick 27,00 Kingston cf kortti 619,13 Projektori 111,53 CPU 72,25 Emo 119,70 3D Lasit 2x 82,59 Muistia 24,60 rahtikulut 42,08 Potikat,diodit, 80,80 SSD-levy 12,60 Kojelaudan kytkimet+ryyppy/imuilman lämmitys 107,25 Vanerit+kertopuu 64,00 4mm vaneri+kertopuu 21,62 Ruuvit, kalustepyörät, kulmaraudat 2,40 Kutistesukkaa 2,95 Kutistesukkaa 68,02 Pyörät+kiinnikkeet 2x 30,89 Pyörä+kiinnike 1x 15,00 DVI-HDMI kaapeli 5m 31,08 FS Force softa 8,96 Sidontaliinat 2x, jousihakoja 2kpl 38,46 Äänieristyslevy, johtokela, vikavirtasuoja,haaroistusjatkoj.) 1,00 M10 pultteja 9,96 Sidontalenkit 4kpl 1,74 Siipimutterit+pultit valkokankaaseen 21,62 Lattiamatto, puuvaha Yhteensä käytetty hankintoihin mennessä 1 679,03. Tästä summasta puuttuu tietysti kaikki projektiin ns. kerjätty, omasta autotallista löytyneet tarvikkeet ja muilta lahjoituksena saatu tavara ja softa (kaiuttimet, io-kortti, näytönohjain, polkimet, kaasuvipu, monitorit, pc:n kotelo, pc:n piuhoja, näppis, hiiri, virtalähde, alumiiniputket, ruuveja, valkokangas, verhoilukangas, pehmusteet jne.). Arvio on että jos kaikki olisi ostettu ns. kaupasta olisi hinta tuplaantunut. Hankintahintoja kun katselee niin voi olla tyytyväinen. Rahaa olisi saanut helposti palamaan tuplatkin, mutta budjetti saatiin pitämään omaa aikaa käyttämällä ja edullisia ostoksia tekemällä (projektori ja pc:n sisuskalut Saksasta, paljon Bilteman tavaraa, Mikko Keskinen, Veljekset Keskinen jne.).

vaiheen lysti maksoi vuoden 2012 aikana.

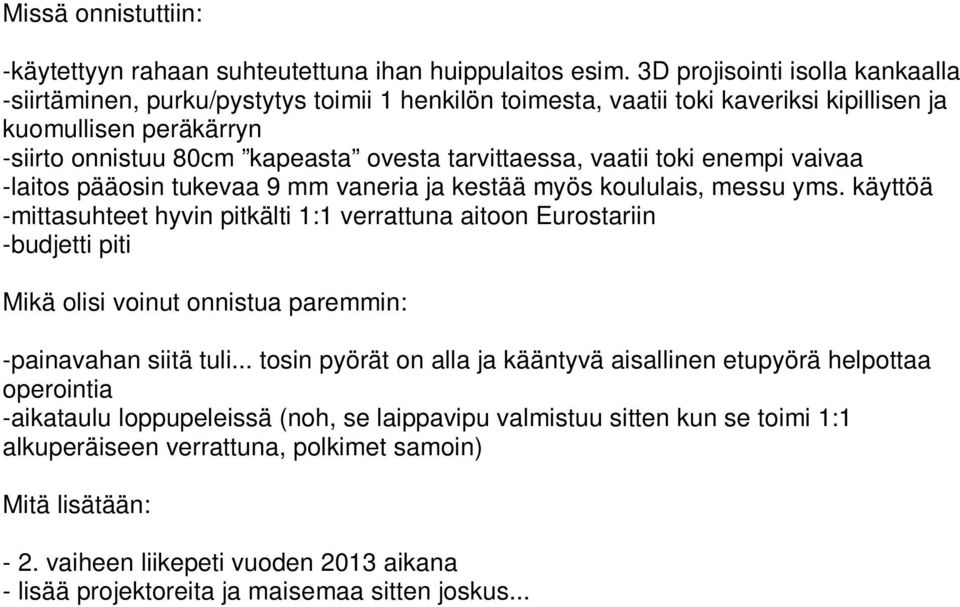

8 Missä onnistuttiin: -käytettyyn rahaan suhteutettuna ihan huippulaitos esim. 3D projisointi isolla kankaalla -siirtäminen, purku/pystytys toimii 1 henkilön toimesta, vaatii toki kaveriksi kipillisen ja kuomullisen peräkärryn -siirto onnistuu 80cm kapeasta ovesta tarvittaessa, vaatii toki enempi vaivaa -laitos pääosin tukevaa 9 mm vaneria ja kestää myös koululais, messu yms. käyttöä -mittasuhteet hyvin pitkälti 1:1 verrattuna aitoon Eurostariin -budjetti piti Mikä olisi voinut onnistua paremmin: -painavahan siitä tuli... tosin pyörät on alla ja kääntyvä aisallinen etupyörä helpottaa operointia -aikataulu loppupeleissä (noh, se laippavipu valmistuu sitten kun se toimi 1:1 alkuperäiseen verrattuna, polkimet samoin) Mitä lisätään: - 2. vaiheen liikepeti vuoden 2013 aikana - lisää projektoreita ja maisemaa sitten joskus...

vaatii toki enempi vaivaa -laitos pääosin tukevaa 9 mm vaneria ja kestää myös koululais, messu yms.
